1 zawiesia i stanowiska podciśnieniowe 1

2 Stanowimy grupę doświadczonych specjalistów o otwartych umysłach zaangażowanych w rozwój naszego przedsiębiorstwa. Jesteśmy firmą rodzinną z długoletnią tradycją, w której wartościami nadrzędnymi są: człowiek, rzetelność, profesjonalizm, odpowiedzialność, kreatywność i jakość. Zajmujemy się projektowaniem i sprzedażą najnowocześniejszych rozwiązań podciśnieniowych i dźwignicowych, usprawniających procesy produkcyjne i montażowe w prawie wszystkich gałęziach przemysłu. Dogłębna znajomość zagadnień związanych z techniką podciśnienia i dźwignic oraz pomysły na innowacyjne sposoby wykorzystania szerokiego spektrum ich możliwości w celu podnoszenia komfortu i efektywności pracy, stanowią naszą pasję. Ogromne doświadczenie poparte wieloletnią praktyką pozwala nam na projektowanie systemów i urządzeń wyróżniających się przemyślaną konstrukcją, najwyższą jakością zastosowanych komponentów oraz solidnością wykonania, co gwarantuje niezawodność naszych rozwiązań. Wszystkie oferowane przez nas urządzenia konstruowane i konfigurowane są indywidualnie, zgodnie z wymaganiami konkretnej aplikacji i w zgodzie z oczekiwaniami przyszłego użytkownika. Jedyny standard jakiego przestrzegamy, to najwyższa jakość, pozostałe parametry i elementy naszych rozwiązań to precyzyjna odpowiedź na indywidualne potrzeby odbiorców. Takie podejście zapewnia naszym Klientom komfort, którego nie znajdą nigdzie indziej: ich oczekiwania nie zostaną zweryfikowane, ani dostosowane do ograniczonej, standardowej oferty producentów. Wyróżnia nas umiejętność wsłuchiwania się w potrzeby odbiorców, naszym atutem jest praktyka poparta solidnym wykształceniem, kreatywność oraz odpowiedzialność za ergonomię i niezawodność dostarczonych rozwiązań. Dysponujemy zapleczem produkcyjnym przystosowanym do wykonania najbardziej skomplikowanych urządzeń oraz najszerszym asortymentem rozwiązań podciśnieniowych w branży. Oferując gotowe systemy opieramy się na najnowocześniejszych rozwiązaniach, wiedzy i doświadczeniu najbardziej renomowanych i godnych najwyższego zaufania producentów z Niemiec. 2

3 ZAWIESIA PODCIŚNIENIOWE AERO-MASTER I AERO-MEGA Uniwersalne zawiesia podciśnieniowe AERO-MASTER 3 Specjalistyczne zawiesia AERO-MASTER 6 Wykonania specjalne 10 Wyposażenie dodatkowe 11 Trawersy próżniowe do ciężkich ładunków AERO-MEGA 12 Chwytaki do wózków widłowych FORK-MASTER 16 ŻURAWIE OBROTOWE I SUWNICE PODWIESZANE Żurawie z wysięgnikiem aluminiowym MARS 17 Żurawie obrotowe z wysięgnikiem stalowym MSRS 18 Lekkie suwnice podwieszane MARS oraz MSRS 19 1

4 Zawiesia podciśnieniowe AERO-MASTER Krótka charakterystyka Zawiesia podciśnieniowe AERO-MASTER przeznaczone są do chwytania ładunków o szczelnej i zwartej powierzchni, takich jak: blacha, płyty meblowe i arkusze z tworzyw sztucznych, surowe drewno, szkło, itp., o wadze nieprzekraczającej 2000 kg.* SZCZEGÓLNE ZALETY: solidna, stabilna i odporna na uszkodzenia konstrukcja stalowe elementy łączące trawersy i amortyzatory trawersa główna i poprzeczne cynkowane ogniowo wewnątrz i na zewnątrz precyzyjnie dobrane amortyzatory obustronnego działania najwyższej jakości komponenty podciśnieniowe przyssawki z wymienną wargą uszczelniającą * urządzenia o większym udźwigu znajdziecie Państwo w rozdziale Mega-trawersy, s. 12 Z technicznego punktu widzenia wszystkie posiadają następujące cechy wspólne: bezobsługowa, sucha łopatkowa pompa podciśnieniowa o najwyższej klasie obciążenia: 100%, akumulator podciśnienia zintegrowany w trawersie głównej, elektroniczna sygnalizacja akustyczna informująca o spadku wartości podciśnienia w układzie, lub zaniku zasilania, duży wakuometr wskazujący wartość podciśnienia, z dobrze widoczną zielono-czerwoną skalą, dwustopniowy ręczny zawór suwakowy typu 3/2 z blokadą przed przypadkowym zwolnieniem ładunku, filtr podciśnieniowy, zawór zwrotny umożliwiający podtrzymanie ładunku nawet w przypadku zaniku zasilania, gniazdo przyłączeniowe oraz kabel zasilający o długości 3000 mm zaopatrzony we wtyczkę, włącznik główny z zabezpieczeniem przeciwprzepięciowym, przyjęty współczynnik bezpieczeństwa przy obliczaniu udźwigu przyssawek n = 2 2.3, współczynnik sprawności ładowania akumulatora podciśnienia x = 3. Zawiesie podciśnieniowe AERO-MASTER 750/8R do transportu poziomego arkuszy o wadze do 750 kg 2

5 Uniwersalne zawiesia podciśnieniowe AERO-MASTER AERO-MASTER to rozwiązania umożliwiające podnoszenie, przechylanie, obracanie i odwracanie na drugą stronę wszelkiego rodzaju ładunków o gładkiej i zwartej powierzchni, takich jak blachy, płyty wiórowe, OSB, MDF, G-K, skrzynie, worki i wiele innych. Oferowane przez nas rozwiązania to precyzyjnie dobrane urządzenia zarówno pod względem ergonomii, trwałości, jakości wykonania, jak również kosztów związanych z ich utrzymaniem. Zawiesia podciśnieniowe AERO-MASTER to trwałe, solidne i niezawodne urządzenia przeznaczone do chwytania ładunków o szczelnej i zwartej powierzchni, takich jak blachy, stal, surowe drewno, szkło, laminowane i fornirowane płyty wiórowe i MDF, arkusze z tworzyw sztucznych, itp. Zawiesia podciśnieniowe AERO-MASTER umożliwiają chwytanie ładunków o ciężarze maksymalnym do 2000 kg. Do chwytania ładunków o większej masie przeznaczone są nasze trawersy próżniowe AERO-MEGA (patrz strona 12). Zawiesia podciśnieniowe AERO-MASTER stanowią samodzielnie pracujące urządzenia pod względem układu podciśnieniowego. Każde z nich wyposażone jest we własną pompę próżniową, akumulator podciśnienia, zawór zwrotny, przekaźnik podciśnienia, zawory podciśnieniowe, sygnalizację alarmową oraz przyssawki wraz z odpowiednimi mocowaniami. Konstrukcje zawiesi podciśnieniowych AERO-MASTER to bezkompromisowe rozwiązania wykonywane w całości z wysokogatunkowej stali, a trawersy główne i poprzeczne są dodatkowo cynkowane ogniowo zarówno wewnątrz jak i na zewnątrz, co zapobiega powstawaniu zarysowaniom i powstawaniu rdzy. Również elementy mocujące trawersy, to solidne stalowe konstrukcje odporne na uszkodzenia mechaniczne. Funkcja przechylania o 90 (poziom-pion) Urządzenia z możliwością przechylania wykorzystywane są najczęściej w przypadku pobierania ładunków z magazynów składowania pionowego (płyty meblowe, szkło, kamień, itp.) i konieczności przechylenia go do poziomu w celu odłożenia, na przykład na stole maszyny obróbczej. Inne zastosowanie urządzenie znajduje podczas pobierania poziomo leżącego ładunku i spozycjonowania go np. na stole piły pionowej, lub pionowego centrum obróbczego. Na zawiesia AERO-MASTER udzielana jest 3-letnia gwarancja. Jak wszystkie nasze zawiesia podciśnieniowe AERO-MASTER może być wyposażony w szeroki asortyment akcesoriów dodatkowych, takich jak mechaniczne lub pneumatyczne załączanie poszczególnych sekcji przyssawek, obrotowy system zamiany przyssawek, sterowanie radiowe, system oszczędzania energii ECO-MATIC, trawersę teleskopową i wiele innych. Funkcja przechylania o (odwracania na drugą stronę) Zawiesia z możliwością obracania uchwyconego elementu o 180 pozwalają na jego odwrócenie celem np. wysypania zawartości, wykonania prac obróbczych lub montażowych na spodniej stronie, malowania, mycia, itp. 3

6 Zawiesia podciśnieniowe AERO-MASTER Przykłady zastosowania AERO-MASTER 1200/8R wyposażone w dodatkową sygnalizację alarmową AERO-MASTER 875/6R z przegubowym uchwytem operatorskim AERO-MASTER 850/6R przeznaczone do załadunku blach na wycinarkę laserową AERO-MASTER 220/8R podczas chwytania arkuszy z tworzywa AERO-MASTER 460/8R przeznaczone do transportu cienkich arkuszy blachy AERO-MASTER 200/12L przeznaczone do pobierania pakietów desek AERO-MASTER 800/8R podczas załadunku blachy na stół wycinarki laserowej AERO-MASTER 350/8R z przegubowym uchwytem operatorskim 4

7 Przykłady zastosowania AERO-MASTER 525/20R-90 0 podczas przechylania cienkich arkuszy blachy AERO-MASTER 400/8R-90 0 przeznaczone do transportu i przechylania szyb AERO-MASTER 500/8R-90 0 podczas przechylania płyt warstwowych AERO-MASTER 350/8R-90 0 przeznaczone do przechylania blatów drewnianych AERO-MASTER 600/8R do odwracania ładunków na druga stronę AERO-MASTER 250/4L do transportu i obracania elementów z tworzywa AERO-MASTER 525/8R do odwracania na druga stronę arkuszy blachy AERO-MASTER 400/8R do odwracania na drugą stronę płyt warstwowych 5

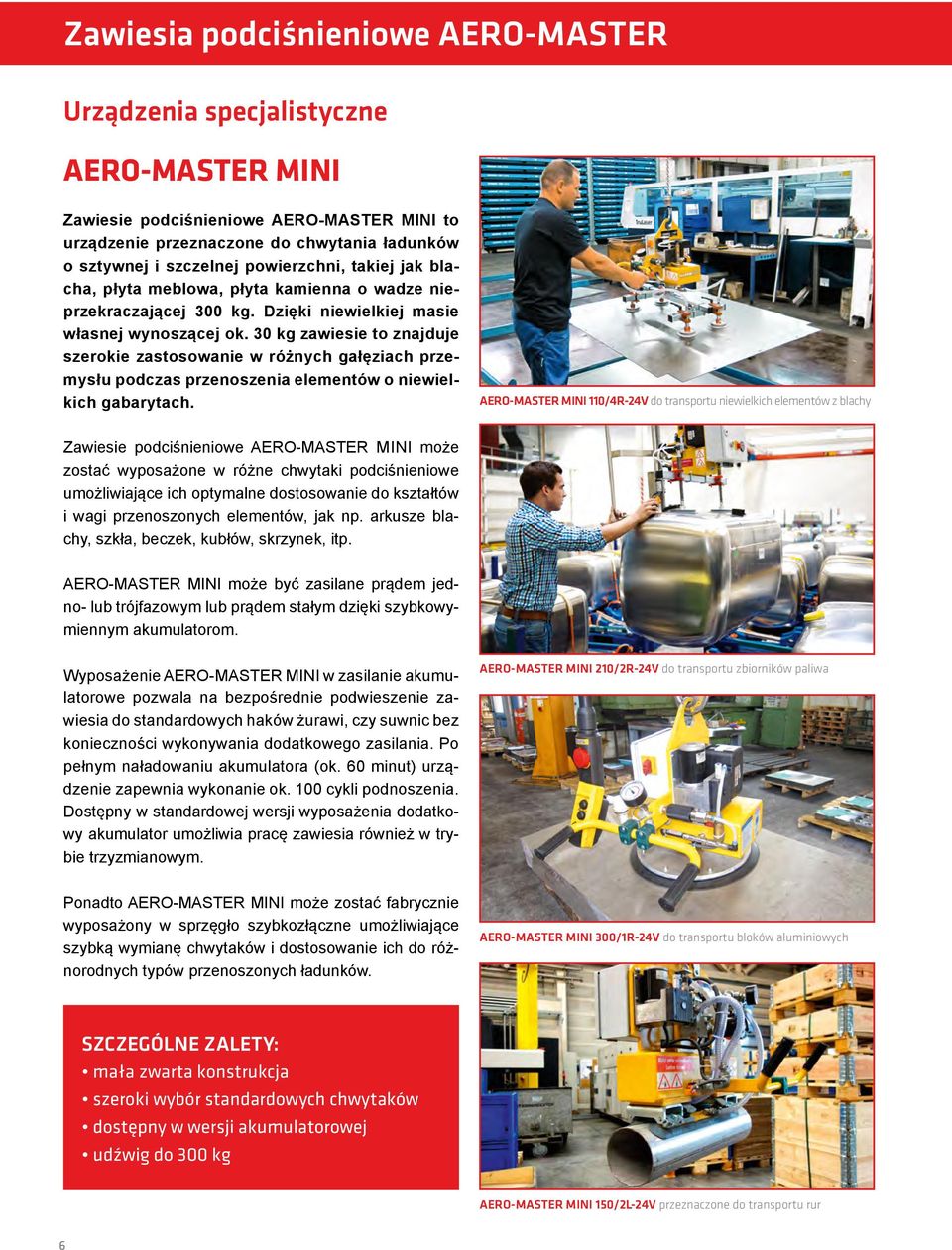

8 Zawiesia podciśnieniowe AERO-MASTER Urządzenia specjalistyczne AERO-MASTER MINI Zawiesie podciśnieniowe AERO-MASTER MINI to urządzenie przeznaczone do chwytania ładunków o sztywnej i szczelnej powierzchni, takiej jak blacha, płyta meblowa, płyta kamienna o wadze nieprzekraczającej 300 kg. Dzięki niewielkiej masie własnej wynoszącej ok. 30 kg zawiesie to znajduje szerokie zastosowanie w różnych gałęziach przemysłu podczas przenoszenia elementów o niewielkich gabarytach. AERO-MASTER MINI 110/4R-24V do transportu niewielkich elementów z blachy Zawiesie podciśnieniowe AERO-MASTER MINI może zostać wyposażone w różne chwytaki podciśnieniowe umożliwiające ich optymalne dostosowanie do kształtów i wagi przenoszonych elementów, jak np. arkusze blachy, szkła, beczek, kubłów, skrzynek, itp. AERO-MASTER MINI może być zasilane prądem jedno- lub trójfazowym lub prądem stałym dzięki szybkowymiennym akumulatorom. Wyposażenie AERO-MASTER MINI w zasilanie akumulatorowe pozwala na bezpośrednie podwieszenie zawiesia do standardowych haków żurawi, czy suwnic bez konieczności wykonywania dodatkowego zasilania. Po pełnym naładowaniu akumulatora (ok. 60 minut) urządzenie zapewnia wykonanie ok. 100 cykli podnoszenia. Dostępny w standardowej wersji wyposażenia dodatkowy akumulator umożliwia pracę zawiesia również w trybie trzyzmianowym. AERO-MASTER MINI 210/2R-24V do transportu zbiorników paliwa Ponadto AERO-MASTER MINI może zostać fabrycznie wyposażony w sprzęgło szybkozłączne umożliwiające szybką wymianę chwytaków i dostosowanie ich do różnorodnych typów przenoszonych ładunków. AERO-MASTER MINI 300/1R-24V do transportu bloków aluminiowych SZCZEGÓLNE ZALETY: mała zwarta konstrukcja szeroki wybór standardowych chwytaków dostępny w wersji akumulatorowej udźwig do 300 kg AERO-MASTER MINI 150/2L-24V przeznaczone do transportu rur 6

9 Urządzenia specjalistyczne AERO-MASTER WOOD Urządzenie przeznaczone do chwytania surowego drewna, suchego i mokrego. Równie dobrze radzi sobie z elementami wstępnie przetartymi, świeżo rozkrojonymi, heblowanymi, czy oszlifowanymi, drewnem surowym, czy klejonym warstwowo. W przypadku powierzchni posiadających otwory po sękach lub spękania oferujemy system automatycznego zamykania się zaworów zapewniający utrzymanie odpowiedniej wartości próżni, a tym samym bezproblemowe podnoszenie ładunków. AERO-MASTER WOOD przystosowany jest do elementów o długości 2 metrów, jak i 24 metrów. Stanowi niezastąpioną pomoc w tartakach, zakładach obróbki drewna i fabrykach mebli. Zawiesia podciśnieniowe AERO-MASTER WOOD umożliwiają chwytanie ładunków o ciężarze maksymalnym do 1000 kg. Na życzenie klienta zawiesia AERO-MASTER WOOD mogą zostać wyposażone w zestaw Outdoor umożliwiający płynną pracę urządzenia na otwartej przestrzeni, także w temperaturach ujemnych. AERO-MASTER WOOD umożliwia pobieranie ładunków do 1000 kg SZCZEGÓLNE ZALETY: pozwala na chwytanie krótkich i długich elementów umożliwia chwyt w przypadku spękanych powierzchni do stosowania wewnątrz i na zewnątrz AERO-MASTER BOX AERO-MASTER BOX to urządzenia przeznaczone do obustronnego chwytania skrzyń, szaf, obudów, urządzeń AGD, itp. Dzięki przeciwlegle mocowanym przyssawkom podciśnieniowym umożliwia chwytanie i obracanie wysokich, lub trudnych do uchwycenia od góry ładunków. Obrót ładunków po ich podniesieniu może być realizowany manualnie bądź elektrycznie. Pozwala to na kontrolę stanu technicznego ładunku ze wszystkich stron. Przesuw ramion wzdłuż trawersy głównej dostępny jest w wersji manualnej, lub z napędem elektrycznym. Zawiesie podciśnieniowe AERO-MASTER BOX umożliwia chwytanie ładunków o ciężarze maksymalnym do 500 kg. SZCZEGÓLNE ZALETY: umożliwia obustronne chwytanie i obrót dużych elementów (szafy, skrzynie, urządzenia AGD, itp.) dostępny również z nieograniczonym obrotem elektrycznym idealny do obróbki lub kontroli elementów z wielu stron płynna regulacja rozstawu chwytaków AERO-MASTER BOX 300/4L podczas transportu elementów zabudowy 7

10 Zawiesia podciśnieniowe AERO-MASTER Urządzenia specjalistyczne AERO-MASTER WINDOW Przeznaczony jest do chwytania w pionie, podnoszenia i obracania szyb zespolonych, okien i drzwi. Stosowany jest w fabrykach okien w trakcie procesu produkcyjnego podczas szklenia oraz transportu gotowych okien i drzwi z linii produkcyjnej na stojaki. Urządzenie umożliwia manualny, lub elektryczny obrót elementów. Wykorzystanie techniki podciśnieniowej usprawnia pracę na stanowiskach produkcyjnych i zabezpiecza szyby zespolone oraz gotowe elementy przed powstawaniem uszkodzeń mechanicznych. Znacząco poprawia kulturę i ergonomię pracy na stanowisku produkcyjnym. AERO-MASTER WINDOW 300/4R-V z obrotem manualnym SZCZEGÓLNE ZALETY: przenoszenie szyb i kompletnych okien nieograniczony obrót elementu o 360 maksymalny udźwig 500 kg AERO-MASTER PORO Specjalistyczne zawiesie podciśnieniowe, które jako jedno z niewielu przeznaczone jest do chwytania przepuszczalnych (porowatych) powierzchni, jak np.: surowe płyty wiórowe, OSB, MDF itp. Stosowane jest powszechnie w zakładach meblarskich, fabrykach domów drewnianych, podczas załadunku płyt meblowych i gipsowo-kartonowych na stoły pił panelowych, lub centrów obróbczych. Urządzenie posiada udźwig maksymalny 1000 kg i dostępne jest również w wersji z przechyłem elektrycznym. AERO-MASTER WINDOW 350/4R-V EL z obrotem elektrycznym AERO-MASTER PORO 800/22R do transportu surowych płyt wiórowych o długości 12 metrów SZCZEGÓLNE ZALETY: możliwość podnoszenia płyt o porowatej powierzchni udźwig umożliwiający chwyt masywnych płyt wyposażony standardowo w system podtrzymania energii 8 AERO-MASTER PORO 350/8L-90 0 do transportu i przechylania surowych płyt wiórowych i blatów drewnianych

11 Urządzenia specjalistyczne AERO-MASTER COIL AERO-MASTER COIL to urządzenie przeznaczone do chwytania zwojów papieru, blachy stalowej, miedzianej lub aluminiowej oraz załadunku kręgów na maszyny. AERO-MASTER COIL zapewnia całkowicie bezuszkodzeniowy, a przede wszystkim racjonalny transport i przechylanie ładunków nawet o przepuszczalnej powierzchni. Zawiesia wyposażane są w poliwęglanowe, aluminiowe lub stalowe płyty ssące wyposażone w precyzyjnie dopasowane do przenoszonych ładunków komory ssące. AERO-MASTER COIL 500/3K-90 0 podczas podnoszenia i przechylania aluminiowych kręgów Konkretne wymiary i ciężary kręgów ustalane są każdorazowo z klientem ze szczególnym uwzględnieniem średnic wewnętrznych i zewnętrznych poszczególnych zwojów. Ponadto urządzenia mogą być wyposażone w osprzęt dodatkowy, taki jak: kontrola podciśnienia w poszczególnych komorach próżniowych, automatyczne załączanie się poszczególnych komór w zależności od średnicy kręgu, automatyczne załączanie podpór zabezpieczających, sztywne i teleskopowe trzpienie centrujące, kamery, wskazanie aktualnego udźwigu w zależności od ilości załączonych komór i uzyskanego podciśnienia, itp. AERO-MASTER COIL 500/4K-90 0 przeznaczony podnoszenia i przechylania kręgów taśmy miedzianej W przypadku transportu poziomego kręgów urządzenie może posiadać udźwig do kg. Jeżeli zwoje mają być przechylane w zakresie poziom- -pion maksymalny udźwig wynosi kg. Jako napędy przechyłu zależnie od udźwigu zawiesie, stosowane są napędy elektryczne lub hydrauliczne. Płyta ssąca zawiesia podciśnieniowego AERO-MASTER COIL 1700/7K-90 0 SZCZEGÓLNE ZALETY: umożliwia podnoszenie i przechylanie kręgów i zwojów taśm do zwojów z metali i papieru udźwig do 10 ton do transportu poziomego oraz przechylania poziom/pion AERO-MASTER COIL 2000/6K-90 0 o średnicy 1800 mm podczas przechylania zwoju taśmy 9

12 Zawiesia podciśnieniowe AERO-MASTER Wykonania specjalne Na życzenie klientów wykonujemy wszelkiego typu niestandardowe wersje naszych urządzeń, dostosowane do potrzeb konkretnych zastosowań. AERO-MASTER 220/3R-SO do podnoszenia elementu dziobowego samolotu AERO-MASTER 50/8FG-SO podczas przenoszenia elementów szklanej mozaiki AERO-MASTER 100/4R SO do transportu i przechylania lekkich elementów w kształcie koła Obrotnica podciśnieniowa przeznaczona do odwracania na drugą stronę elementów z tworzywa Chwytak do automatycznego pobierania arkuszy cienkiej blachy z gilotyny Chwytak mechaniczny współpracujący ze sztywną osią do transportu stelaży foteli samochodowych 10

13 Wyposażenie dodatkowe Standardowe i typowe wykonania posiadają szeroki asortyment akcesoriów dodatkowych pozwalających na optymalne dostosowanie urządzenia do potrzeb klienta. Wersja o obniżonej wysokości Umożliwiająca zwiększenie wysokości podnoszenia, Przydatna zwłaszcza w niskich pomieszczeniach Wersja typu V skrajnych trawers poprzecznych Umożliwia zastosowanie podczas konfiguracji urządzenia krótszej trawersy głównej, co czyni urządzenie bardziej zwartym, a jednocześnie umożliwia pobieranie mniejszym urządzeniem dłuższych elementów Kompletne sterowanie pracą zawiesia i wciągnika z pulpitu operatora Mocowanie kasety sterującej wciągnika Zwiększa ergonomię pracy Odwadniacz podciśnieniowy Niezbędny podczas pobierania mokrych ładunków Elektroniczne czujniki podciśnieniowe Umożliwiają automatyczne załączanie i wyłączanie pracy pompy Przegubowy uchwyt operatorski Ułatwia pracę, np. przy zdejmowaniu arkuszy z większych wysokości Sygnalizator bezpieczeństwa Informuje o statusie wartości podciśnienia w układzie Zawory odłączające poszczególne sekcje przyssawek Zintegrowane stopy Umożliwiają odstawienie zawiesia bez uszkodzenia przyssawek 11

14 Trawersy próżniowe do ciężkich ładunków AERO-MEGA Krótka charakterystyka Trawersy próżniowe AERO-MEGA to urządzenia przeznaczone do chwytania ciężkich ładunków, takich jak blachy w formacie od mm do i większych, łopaty elektrowni wiatrowych, prefabrykowane płyty betonowe, itp. o masie do 60 ton. AERO-MEGA umożliwiają transport w poziomie, przechylanie o 90, lub odwracanie o 180 ciężkich ładunków. Konstrukcje trawers próżniowych AERO-MEGA to bezkompromisowe rozwiązania wykonane w całości z wysokogatunkowej stali. Trawersy główne i poprzeczne są dodatkowo cynkowane ogniowo wewnątrz i na zewnątrz, co zapobiega powstawaniu zarysowań i rdzy. Elementy mocujące trawersy to solidne stalowe konstrukcje. Każde z urządzeń jest konfigurowane zgodnie z potrzebami naszych klientów i wyposażane w odpowiednie akcesoria i dodatki zwiększające ergonomię na stanowisku pracy. Urządzenia wyposażone są w najwyższej jakości komponenty podciśnieniowe: pompy próżniowe o najwyższej grupie natężenia pracy 100%, ręcznie wykonywane, elektroniczne podciśnieniowe układy alarmowe, doskonałe amortyzatory przyssawek, w których dobór sprężyn dostosowywany jest każdorazowo do dedykowanego ładunku i masy własnej zawiesia, wysokogatunkowe przekaźniki podciśnieniowe, solidne i trwałe zbrojone przewody podciśnieniowe o grubych ściankach. SZCZEGÓLNE ZALETY: możliwość chwytania ładunków o dużych gabarytach i masie udźwig od 2 do 60 ton trawersy projektowane wg indywidualnego zapotrzebowania klienta praca we wnętrzach lub na zewnątrz AERO-MEGA 10000/12L podczas podnoszenia blachy mm 12

15 Wyposażenie opcjonalne 13-2 Trawersa teleskopowa W asortymencie trawers próżniowych AERO-MEGA dostępny jest wariant trawersy teleskopowej. Regulacja długości trawersy ułatwia manipulację oraz umożliwia pobieranie ładunków o różnych wymiarach, udźwig pozostaje niezmienny. Dzięki łożyskowaniu kulowemu przesuw odbywa się w sposób niezwykle łatwy. Długość trawersy może być łatwo i szybko dostosowana przez operatora. Zintegrowane stopy Umożliwiają odstawienie trawersy na posadzce bez uszkodzenia przyssawek Automatyczne sterowanie samoczynnym załączaniem i wyłączaniem ssania/chwytania 13

16 Trawersy próżniowe do ciężkich ładunków AERO-MEGA Przykłady zastosowania AERO-MEGA 16000/28L podczas przenoszenia 24 metrowych arkuszy aluminium AERO-MEGA 2500/3L podczas przenoszenia bloków aluminium AERO-MEGA 5/6L OUTDOOR z automatycznym systemem załączania próżni AERO-MEGA 4000/21R-T z trawersą teleskopową mm AERO-MEGA 3500/12R do transportu arkuszy blachy 2.000x4.000 mm i grubości do 55 mm AERO-MEGA 3000/12R do chwytania arkuszy z blachy austenitycznej AERO-MEGA 5000/6L podczas pobierania blach z giętarki AERO-MEGA 4000/5L z płytami ssącymi przymocowanymi poprzecznie do trawersy głównej 14

17 Przykłady zastosowania AERO-MEGA 2600/20R-90 o z elektrycznym napędami odpowiedzialnymi za przechył poziom pion AERO-MEGA 8000/12R o udźwigu 8 ton AERO-MEGA 3000/12R o udźwigu 3 ton AERO-MEGA 2000/12R do transportu arkuszy blach o długości 12 metrów AERO-MEGA 1500/12R do załadunku 12-metrowych blach na wycinarkę plazmową AERO-MEGA 2000/120R-90 o do jednoczesnego przechylania kilku arkuszy z tworzyw sztucznych AERO-MEGA 1800/32L-180 o do odwracania na drugą stroną arkuszy o wadze do 1800 kg AERO-MEGA 4300/32R z łożyskiem elektrycznego obrotu 15

18 Chwytaki próżniowe do wózków widłowych FORK-MASTER Krótka charakterystyka Chwytaki próżniowe FORK-MASTER to specjalistyczny osprzęt służący do chwytania ładunków za pomocą podciśnienia oraz ich podnoszenia i transportu przy wykorzystaniu wózka widłowego lub wózka podnośnikowego. Wyposażone są w pulpit sterowniczy mocowany magnetycznie w kabinie operatora wózka widłowego. Chwytaki próżniowe FORK-MASTER stanowią najczęściej samodzielnie pracujące urządzenia pod względem układu podciśnieniowego. Każde z nich wyposażone jest w akumulatory, pompę próżniową, akumulator podciśnienia, zawór zwrotny, przekaźnik podciśnienia, zawory podciśnieniowe, sygnalizację alarmową oraz płyty ssące wraz z odpowiednimi mocowaniami. SZCZEGÓLNE ZALETY: mocowane bezpośrednio na widłach sterowane z kabiny operatora wózka do stosowania na elektrycznych i spalinowych wózkach widłowych zasilane akumulatorowo lub spalinowym generatorem prądu dostępna również wersja z przechyłem 90 lub obrotem 180 udźwig do 15 ton FORK-MASTER dostępne są również w wersji umożliwiającej przechylanie ładunków w zakresie 90 (poziom-pion) lub 180. Przechył, w zależności od udźwigu trawersy, realizowany jest za pomocą silnika elektrycznego lub siłownika hydraulicznego. Każde z urządzeń jest konfigurowane zgodnie z potrzebami naszych klientów i wyposażane w odpowiednie akcesoria i dodatki zwiększające ergonomię na stanowisku pracy. FORK-MASTER 3500/4L-24V w wykonaniu podczepianym do haka FORK-MASTER 400/6R-24V mocowany bezpośrednio do wideł widlaka 16

19 Żurawie słupowe i ścienne Żurawie z wysięgnikiem aluminiowym MARS Żurawie słupowe i ścienne, których wysięgniki wykonane są z profili aluminiowych, to najnowocześniejsze na rynku rozwiązania przeznaczone do pracy w zakresie udźwigów do 250 kg, a ich maksymalny wysięg wynosi 7 metrów. W porównaniu z tradycyjnymi żurawiami ze stalowymi wysięgnikami wykonanymi z profili półzamkniętych lub dwuteowych, żurawie aluminiowe bezsprzecznie je przewyższają z uwagi na płynność przesuwu wózków wzdłuż wysięgnika oraz łatwość obracania samego wysięgnika. Wynikające z tego korzyści to lekka, sprawna i znacznie bardziej precyzyjna praca operatora żurawia. Dodatkowym atutem żurawi MARS jest brak konieczności stosowania napędów elektrycznych wózków jezdnych i obrotu wysięgnika. Przekłada się to na redukcję kosztów zakupu i konserwacji. Żurawie słupowe, dzięki swojej konstrukcji, umożliwiają bezpośrednie ich posadowienie na istniejącej posadzce, bez konieczności wykonywania fundamentu. SZCZEGÓLNE ZALETY: wyjątkowo niskie opory toczenia wózków jezdnych łatwy obrót wysięgnika dzięki jego niewielkiej masie oraz nowoczesnemu łożysku ślizgowemu możliwość bezpośredniego mocowania do posadzki maksymalna długość wysięgników: 7 metrów udźwig do 250 kg Żuraw słupowy z wysięgnikiem aluminiowym MARS wraz z zawiesiem do transportu płyt meblowych 17

20 Żurawie słupowe i ścienne Żurawie obrotowe z wysięgnikiem stalowym MSRS Stosowanie żurawików z wysięgnikiem stalowym polecamy powyżej udźwigu 500 kg. Dzięki dwuteowemu stalowemu profilowi wysięgnika żurawie te umożliwiają podnoszenie ładunków o masie do 20 ton przy długości ramienia do 12 metrów. Sześć oferowanych rodzajów żurawi pozwala na optymalne ich dopasowanie do preferencji klienta. Są one niezastąpione w przypadkach konieczności montażu żurawia w niskich pomieszczeniach, lub gdy wymagany jest obrót wysięgnika o kąt 360. Jeżeli beton w planowanym miejscu posadowienia spełnia odpowiednie wymagania, konstrukcje żurawi umożliwiają mocowanie ich bezpośrednio do posadzki, bez konieczności wykonania fundamentu. Żurawie stalowe mogą być wyposażone w ręczny lub elektryczny napęd wózka jezdnego i obrót wysięgnika. SZCZEGÓLNE ZALETY: solidne konstrukcje umożliwiające podnoszenie ładunków o masie do 20 ton dostępne wersje przeznaczone do stosowania w niskich pomieszczeniach możliwość mocowania do posadzki poprzez płytę pośrednią maksymalna długość wysięgników: 12 metrów dostępne również konstrukcje umożliwiające obrót wysięgnika o 360 Żuraw słupowy z wysięgnikiem stalowym MSRS mocowany do posadzki za pomocą płyty pośredniej 18

21 Lekkie aluminiowe suwnice podwieszane MARS Krótka charakterystyka Oferowane przez nas podwieszane suwnice aluminiowe i stalowe to nowoczesne rozwiązania wykonane z profili półzamkniętych o niezrównanych właściwościach jezdnych i lekkości obsługi. Są niezastąpione w przypadku konieczności sprawnego i precyzyjnego transportowania ładunków o wadze do 2000 kg. Najdłuższy zastosowany dotychczas przez naszą firmę most suwnicy ma długość mm. Dzięki niewielkiej masie własnej elementów składowych oraz znikomym oporom toczenia w większości przypadków nie ma konieczności stosowania napędów mostu lub wózka wciągnika. W szczególnych przypadkach lub na życzenie klienta każde z przedstawionych poniżej rozwiązań można wyposażyć w szeroki asortyment akcesoriów dodatkowych. Suwnice aluminiowe MARS oraz stalowe MSRS mogą być podwieszane bezpośrednio do istniejącej konstrukcji budynku lub nowo wykonanej konstrukcji wsporczej, posadowionej np. na posadzce. Bogata oferta rozwiązań standardowych umożliwia maksymalne zwiększenie pola pracy suwnicy. Niewielkie masy własne suwnic aluminiowych umożliwiają ich montaż tam, gdzie instalacja suwnicy stalowej przekracza wytrzymałość istniejącej konstrukcji budynku. Suwnice stalowe natomiast zapewniają większe udźwigi i/lub większe rozpiętości pomiędzy punktami podwieszenia lub pomiędzy torowiskami. Aluminiowa suwnica podwieszana MARS wraz z zawiesiem podciśnieniowym AERO-MASTER 19

22 Lekkie aluminiowe suwnice podwieszane MARS Przykłady zastosowania Żuraw słupowy z wysięgnikiem stalowym MSRS mocowany do posadzki poprzez płytę pośrednią Żuraw słupowy z wysięgnikiem aluminiowym MARS z zawiesiem podciśnieniowym AERO-MASTER Żuraw przyścienny z wysięgnikiem stalowym MSRS mocowany do istniejącego słupa hali produkcyjnej Żuraw słupowy z wysięgnikiem stalowym MSRS mocowany bezpośrednio do fundamentu Aluminiowa suwnica podwieszana MARS o udźwigu 500 kg wraz z konstrukcją wsporczą Stalowa suwnica podwieszana MSRS o odźwigu 1250 kg Aluminiowa suwnica podwieszana MARS wyposażona w sztywną, obrotową oś Stalowa suwnica podwieszana MSRS z podwójnym mostem i uniesionym wciągnikiem łańcuchowym 20

23 Sprawdzone rozwiązania techniczne Jakość Bezpieczeństwo Najwyższej jakości płyty ssące, niezawodne przeguby, trwałe kompensatory Zawory zwrotne zabezpieczające przed spadkiem podciśnienia w przypadku awarii zasilania Wysokowydajne, solidne i ekonomiczne pompy próżniowe Czujniki podciśnieniowe kontrolujące wartość podciśnienia również podczas próby podniesienia ładunku gdy urządzenie jest wyłączone Bezawaryjne ręczne zawory suwakowe z dodatkową blokadą Sygnalizacja alarmowa informująca o spadku podciśnienia poniżej wartości granicznej lub awarii zasilania Sprawne i bezobsługowe zawory elektromagnetyczne i sygnałowe Trawersa główna wykorzystana jako zbiornik wyrównawczy próżni zapobiega odpadnięciu ładunku w przypadku awarii zasilania 21

24 komponenty podciśnieniowe przyssawki podciśnieniowe generatory podciśnienia zawory podciśnieniowe czujniki podciśnienia filtry podciśnieniowe przewody podciśnieniowe mocowania i złączki harmonijkowe podnośniki podciśnieniowe podnośniki podciśnieniowe żurawie i suwnice aluminiowe zawiesia i stanowiska podciśnieniowe zawiesia podciśnieniowe trawersy próżniowe żurawie i suwnice chwytaki próżniowe do wózków widłowych systemy chwytaków podciśnieniowych i pneumatycznych pająki przyssawkowe chwytaki powierzchniowe chwytaki membranowe chwytaki kielichowe chwytaki specjalne sprzęgła do szybkiej wymiany wykonania ze stali, aluminium lub włókna węglowego manulift Sp. z o.o. ul. Gen. Zajączka 40A Marki tel.: fax: manulift@manulift.com.pl
