1 przegląd komponentów podciśnieniowych

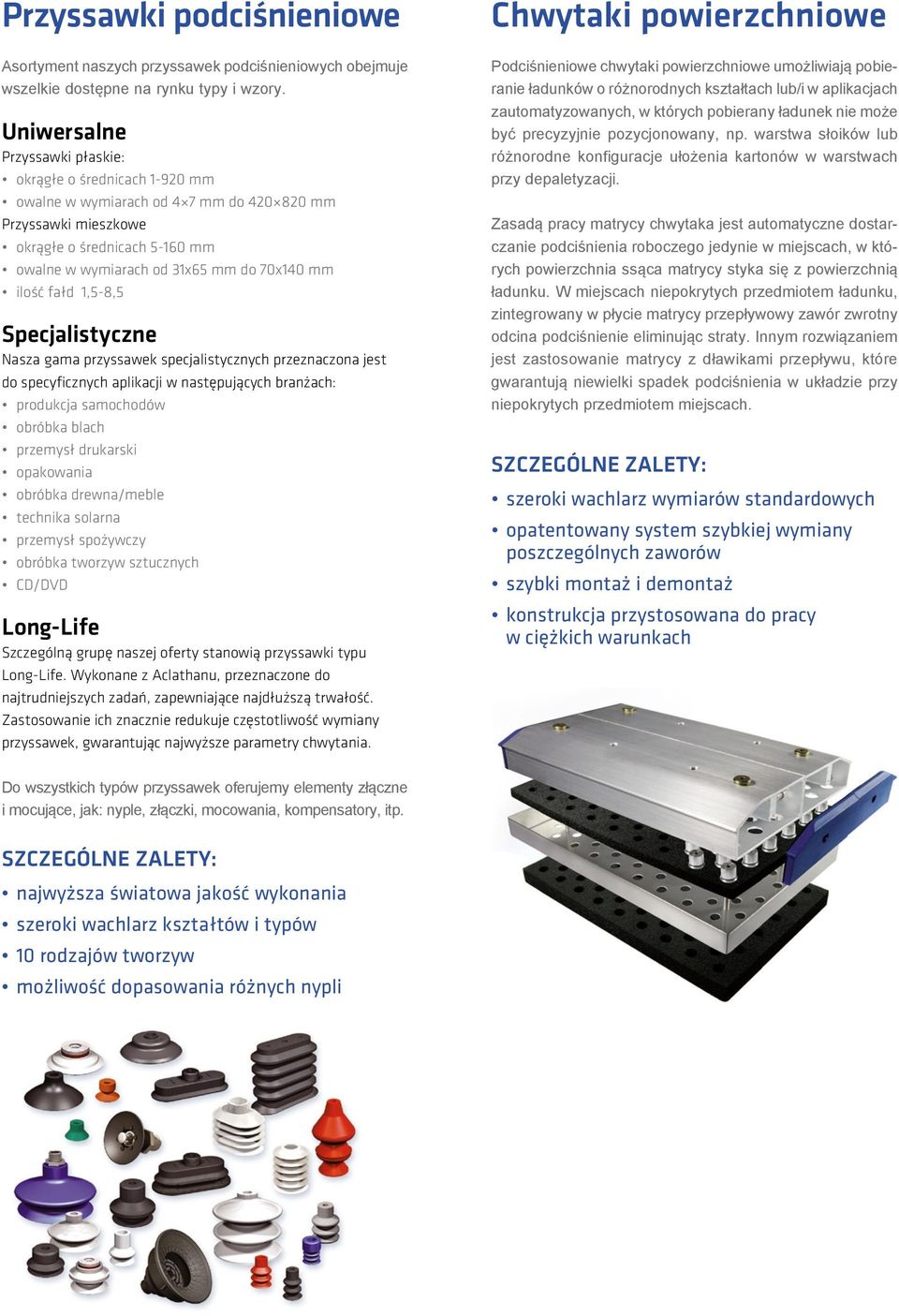

2 Przyssawki podciśnieniowe Asortyment naszych przyssawek podciśnieniowych obejmuje wszelkie dostępne na rynku typy i wzory. Uniwersalne Przyssawki płaskie: okrągłe o średnicach mm owalne w wymiarach od 4 7 mm do mm Przyssawki mieszkowe okrągłe o średnicach mm owalne w wymiarach od 31x65 mm do 70x140 mm ilość fałd 1,5-8,5 Specjalistyczne Nasza gama przyssawek specjalistycznych przeznaczona jest do specyficznych aplikacji w następujących branżach: produkcja samochodów obróbka blach przemysł drukarski opakowania obróbka drewna/meble technika solarna przemysł spożywczy obróbka tworzyw sztucznych CD/DVD Long-Life Szczególną grupę naszej oferty stanowią przyssawki typu Long-Life. Wykonane z Aclathanu, przeznaczone do najtrudniejszych zadań, zapewniające najdłuższą trwałość. Zastosowanie ich znacznie redukuje częstotliwość wymiany przyssawek, gwarantując najwyższe parametry chwytania. Chwytaki powierzchniowe Podciśnieniowe chwytaki powierzchniowe umożliwiają pobieranie ładunków o różnorodnych kształtach lub/i w aplikacjach zautomatyzowanych, w których pobierany ładunek nie może być precyzyjnie pozycjonowany, np. warstwa słoików lub różnorodne konfiguracje ułożenia kartonów w warstwach przy depaletyzacji. Zasadą pracy matrycy chwytaka jest automatyczne dostarczanie podciśnienia roboczego jedynie w miejscach, w których powierzchnia ssąca matrycy styka się z powierzchnią ładunku. W miejscach niepokrytych przedmiotem ładunku, zintegrowany w płycie matrycy przepływowy zawór zwrotny odcina podciśnienie eliminując straty. Innym rozwiązaniem jest zastosowanie matrycy z dławikami przepływu, które gwarantują niewielki spadek podciśnienia w układzie przy niepokrytych przedmiotem miejscach. SZCZEGÓLNE ZALETY: szeroki wachlarz wymiarów standardowych opatentowany system szybkiej wymiany poszczególnych zaworów szybki montaż i demontaż konstrukcja przystosowana do pracy w ciężkich warunkach Do wszystkich typów przyssawek oferujemy elementy złączne i mocujące, jak: nyple, złączki, mocowania, kompensatory, itp. SZCZEGÓLNE ZALETY: najwyższa światowa jakość wykonania szeroki wachlarz kształtów i typów 10 rodzajów tworzyw możliwość dopasowania różnych nypli

3 Pompy próżniowe Kompletny asortyment znajdujący zastosowanie w technice podciśnieniowej, począwszy od zasilanych sprężonym powietrzem mikro-eżektorów, a skończywszy na pompach boczno-kanałowych potężnej mocy. Eżektory Począwszy od najprostszych, typu In-Line, poprzez eżektory bazowe, modułowe, kompaktowe, wielostopniowe, przesyłowe, po wyposażone w moduły sztucznej inteligencji. Szerokie spektrum oferty, sprawności eżektorów oraz możliwości dodatkowego sterowania nawet najmniejszymi z nich. Bezolejowe pompy próżniowe Znakomite pompy próżniowe wyróżniające się szerokim zakresem wydatku i wysokimi wartościami uzyskiwanego podciśnienia. Nie wymagają żadnych czynności serwisowych z wyjątkiem kontroli filtra podciśnieniowego i wymiany samosmarujących płytek węglowych w przypadku ich zużycia. Olejowe pompy próżniowe Najwyższej jakości pompy wyróżniające się szerokim zakresem wydatku i najwyższymi wartościami uzyskiwanego podciśnienia. Wyposażone w zamknięty obieg oleju, chłodnicę oleju, zintegrowany zawór zwrotny oraz system separacji oparów. Elementy mocujące Asortyment elementów przeznaczonych do mocowania przyssawek. Wszelkiego typu króćce, kompensatory jednostronnego i obustronnego działania, przeguby sferyczne, moduły bezpośredniego mocowania do profili aluminiowych umożliwiające wykonanie wszelkiego typu konstrukcji mocujących. Króćce i kompensatory Króćce i kompensatory o szerokim spektrum zastosowania. Modułowy system konfiguracji umożliwia optymalny dobór elementów do filigranowych konstrukcji wymagających ekstremalnie szybkich cykli, jak również dobranie podzespołów do przenoszenia elementów o masie 1000 kg. Przeguby sferyczne Umożliwiają optymalne dopasowanie kąta nachylenia przyssawki do pochyłości powierzchni chwytanego elementu. Oferowane przeguby umożliwiają odchylenie przyssawki w zakresie +/- 15. Obejmy i moduły mocujące Umożliwiają bezpośredni montaż króćców i kompensatorów do konstrukcji stalowych i aluminiowych. Dmuchawy boczno-kanałowe Optymalne rozwiązanie do chwytania podciśnieniem elementów o przepuszczalnej powierzchni. Dostępne jako rozwiązania jedno lub dwustopniowe. Dmuchawy podciśnieniowe to bezobsługowe pompy o dużych wydatkach, lecz średniej wartości uzyskiwanego podciśnienia. Pompy łopatkowe zasilane prądem stałym Szczególna grupa niewielkich bezolejowych łopatkowych pomp próżniowych przeznaczonych do pracy ciągłej w rozwiązaniach mobilnych i szczególnych aplikacjach. Dostępne również w wersjach ze zintegrowanym potencjometrem.

4 Technika zaworowa Szeroka oferta zaworów podciśnieniowych do wszelkiego typu manualnych i zautomatyzowanych rozwiązań układów podciśnieniowych. Zawory elektromagnetyczne Cztery typoszeregi umożliwiają sterowanie obwodami zautomatyzowanymi lub manualnymi o zróżnicowanych wydatkach podciśnienia lub sprężonego powietrza. Dostępne w wersjach dwu- i trójdrożnych, jako rozwiązania monoi bistabilne oraz w wykonaniach NO lub NC. Przepływowe zawory zwrotne Umożliwiają automatyczne odłączenie tych przyssawek, które zostały nieprawidłowo umieszczone na ładunku lub nie zostały pokryte, nie dopuszczając do rozszczelnienia układu podciśnieniowego. Dławiki przepływu Do chwytania ładunków o przepuszczalnej powierzchni, jak np.: surowa płyta wiórowa, karton, itp. Umożliwiają zminimalizowanie strat podciśnienia w miejscach, gdzie przyssawka nie styka się z powierzchnią ładunku. Zawory krańcowe Załączają mechanicznie podciśnienie w poszczególnych przyssawkach w momencie ich posadowienia na ładunku. Zawory zwrotne Służą do zabezpieczenia szczelności poszczególnych segmentów układów podciśnieniowych w przypadku zaniku zasilania generatorów podciśnienia. Zawory ręczne Wersje dwu- i trójdrożne zaworów suwakowych i kulowych umożliwiają załączanie i odłączanie podciśnienia oraz napowietrzenie układu podciśnieniowego za zaworem. Czujniki podciśnienia W zależności od modelu umożliwiają kontrolę podciśnienia w zakresie -1 do 0 bar z wyjściem sygnałem analogowym lub/i cyfrowym. Dostarczane są z jednym lub dwoma wyjściami sygnałowymi i w większości posiadają możliwość precyzyjnego ustawienia histerezy. Regulacja nastawień przekaźników podciśnieniowych możliwa jest za pomocą potencjometru (ręczna) lub poprzez zintegrowane programowanie przy użyciu przycisków. Elektryczne przekaźniki podciśnienia Ustawiane fabrycznie jako wersja NO (normalnie otwarta) lub NC (normalnie zamknięta), ze stałą histerezą. Dokładność wakuostatów elektrycznych w zależności od wersji waha się w przedziale 3-5%, a maksymalna ilość cykli na minutę ograniczona jest do 30. Elektroniczne przekaźniki podciśnienia Asortyment o szerokich możliwościach ustawień w każdym zakresie podciśnienia. Umożliwiają samodzielne ustawienie jako NO lub NC oraz histerezy na każdym z dostępnych przyłączy. Regulacja ustawień odbywa się za pomocą zintegrowanych przycisków oraz wyświetlacza. Niska masa własna oraz odporność na wstrząsy i przyspieszenia do wartości 10g czyni z nich idealne rozwiązanie do stosowania bezpośrednio na robotach w procesach zautomatyzowanych. Pneumatyczne przekaźniki podciśnienia Sterowane pneumatycznie ciśnieniem w zakresie 2-6 bar, przeznaczone do kontroli podciśnienia w zakresie -250 > -850 mbar, z histerezą regulowaną manualnie w ograniczonym zakresie. Dokładność wakuostatów pneumatycznych w zależności od wersji waha się w przedziale 3-10%, a maksymalna ilość cykli na minutę ograniczona jest do 30. Wakuostaty pneumatyczne znajdują najczęściej zastosowanie w wersji NO - jako element modułu oszczędzania energii lub NC - jako element modułu bezpieczeństwa lub sygnału SFC.

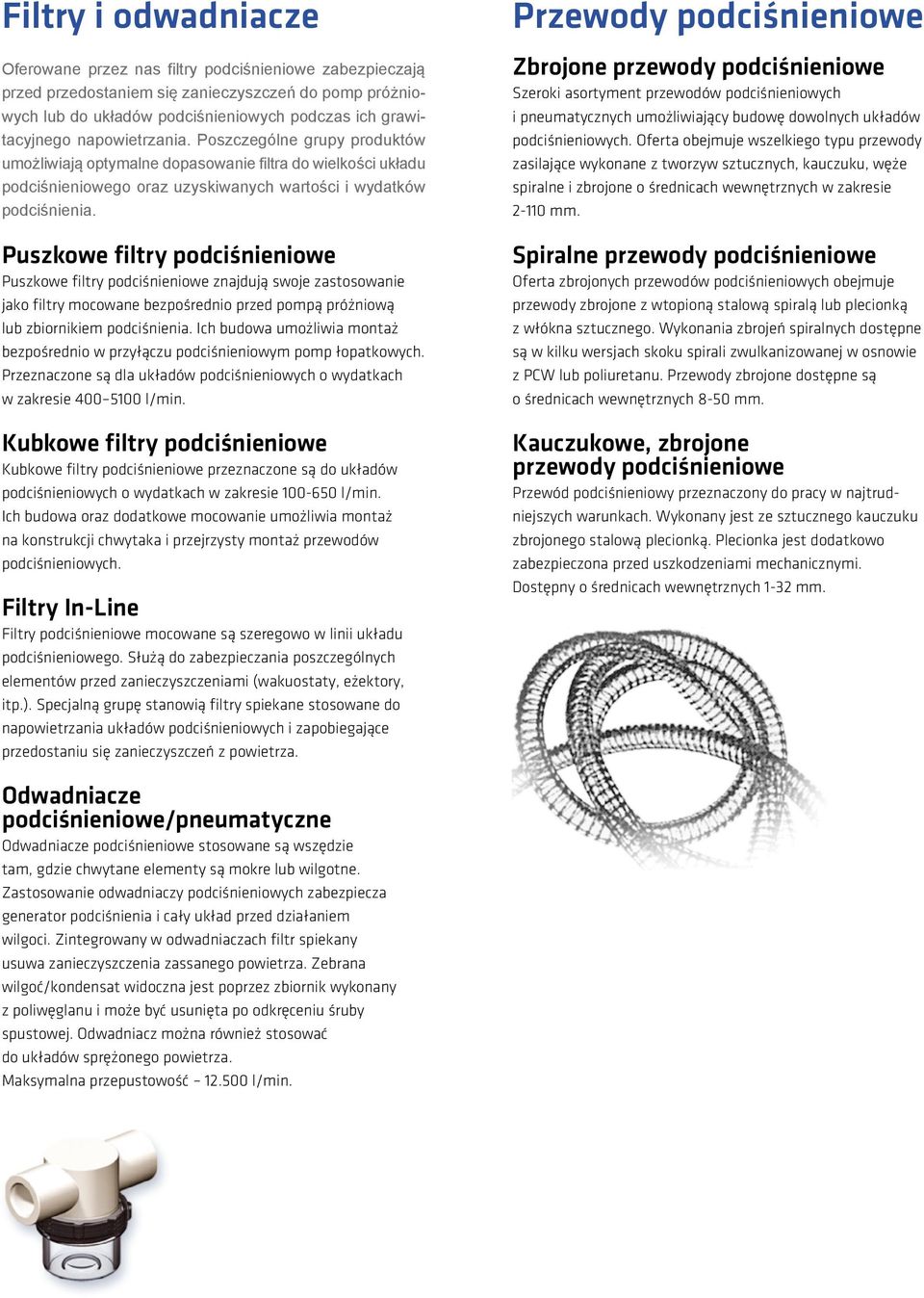

5 Filtry i odwadniacze Oferowane przez nas filtry podciśnieniowe zabezpieczają przed przedostaniem się zanieczyszczeń do pomp próżniowych lub do układów podciśnieniowych podczas ich grawitacyjnego napowietrzania. Poszczególne grupy produktów umożliwiają optymalne dopasowanie filtra do wielkości układu podciśnieniowego oraz uzyskiwanych wartości i wydatków podciśnienia. Puszkowe filtry podciśnieniowe Puszkowe filtry podciśnieniowe znajdują swoje zastosowanie jako filtry mocowane bezpośrednio przed pompą próżniową lub zbiornikiem podciśnienia. Ich budowa umożliwia montaż bezpośrednio w przyłączu podciśnieniowym pomp łopatkowych. Przeznaczone są dla układów podciśnieniowych o wydatkach w zakresie l/min. Kubkowe filtry podciśnieniowe Kubkowe filtry podciśnieniowe przeznaczone są do układów podciśnieniowych o wydatkach w zakresie l/min. Ich budowa oraz dodatkowe mocowanie umożliwia montaż na konstrukcji chwytaka i przejrzysty montaż przewodów podciśnieniowych. Filtry In-Line Filtry podciśnieniowe mocowane są szeregowo w linii układu podciśnieniowego. Służą do zabezpieczania poszczególnych elementów przed zanieczyszczeniami (wakuostaty, eżektory, itp.). Specjalną grupę stanowią filtry spiekane stosowane do napowietrzania układów podciśnieniowych i zapobiegające przedostaniu się zanieczyszczeń z powietrza. Przewody podciśnieniowe Zbrojone przewody podciśnieniowe Szeroki asortyment przewodów podciśnieniowych i pneumatycznych umożliwiający budowę dowolnych układów podciśnieniowych. Oferta obejmuje wszelkiego typu przewody zasilające wykonane z tworzyw sztucznych, kauczuku, węże spiralne i zbrojone o średnicach wewnętrznych w zakresie mm. Spiralne przewody podciśnieniowe Oferta zbrojonych przewodów podciśnieniowych obejmuje przewody zbrojone z wtopioną stalową spiralą lub plecionką z włókna sztucznego. Wykonania zbrojeń spiralnych dostępne są w kilku wersjach skoku spirali zwulkanizowanej w osnowie z PCW lub poliuretanu. Przewody zbrojone dostępne są o średnicach wewnętrznych 8-50 mm. Kauczukowe, zbrojone przewody podciśnieniowe Przewód podciśnieniowy przeznaczony do pracy w najtrudniejszych warunkach. Wykonany jest ze sztucznego kauczuku zbrojonego stalową plecionką. Plecionka jest dodatkowo zabezpieczona przed uszkodzeniami mechanicznymi. Dostępny o średnicach wewnętrznych 1-32 mm. Odwadniacze podciśnieniowe/pneumatyczne Odwadniacze podciśnieniowe stosowane są wszędzie tam, gdzie chwytane elementy są mokre lub wilgotne. Zastosowanie odwadniaczy podciśnieniowych zabezpiecza generator podciśnienia i cały układ przed działaniem wilgoci. Zintegrowany w odwadniaczach filtr spiekany usuwa zanieczyszczenia zassanego powietrza. Zebrana wilgoć/kondensat widoczna jest poprzez zbiornik wykonany z poliwęglanu i może być usunięta po odkręceniu śruby spustowej. Odwadniacz można również stosować do układów sprężonego powietrza. Maksymalna przepustowość l/min.

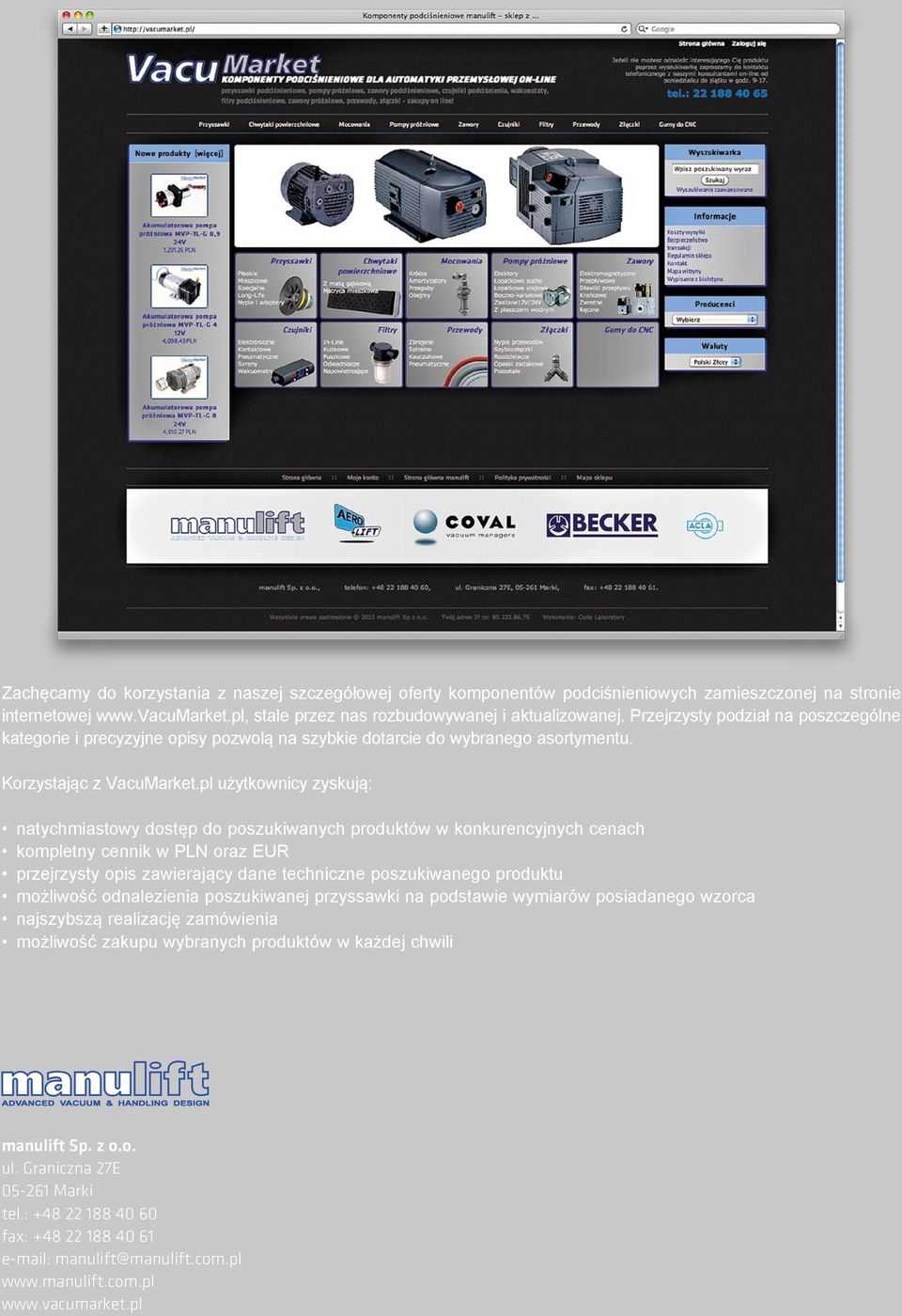

6 Zachęcamy do korzystania z naszej szczegółowej oferty komponentów podciśnieniowych zamieszczonej na stronie internetowej stale przez nas rozbudowywanej i aktualizowanej. Przejrzysty podział na poszczególne kategorie i precyzyjne opisy pozwolą na szybkie dotarcie do wybranego asortymentu. Korzystając z VacuMarket.pl użytkownicy zyskują: natychmiastowy dostęp do poszukiwanych produktów w konkurencyjnych cenach kompletny cennik w PLN oraz EUR przejrzysty opis zawierający dane techniczne poszukiwanego produktu możliwość odnalezienia poszukiwanej przyssawki na podstawie wymiarów posiadanego wzorca najszybszą realizację zamówienia możliwość zakupu wybranych produktów w każdej chwili manulift Sp. z o.o. ul. Graniczna 27E Marki tel.: fax: manulift@manulift.com.pl
