Temat: Budowa boisk sportowych w ramach programu Orlik 2012 przy ZSPG w Radzionkowie

Transkrypt

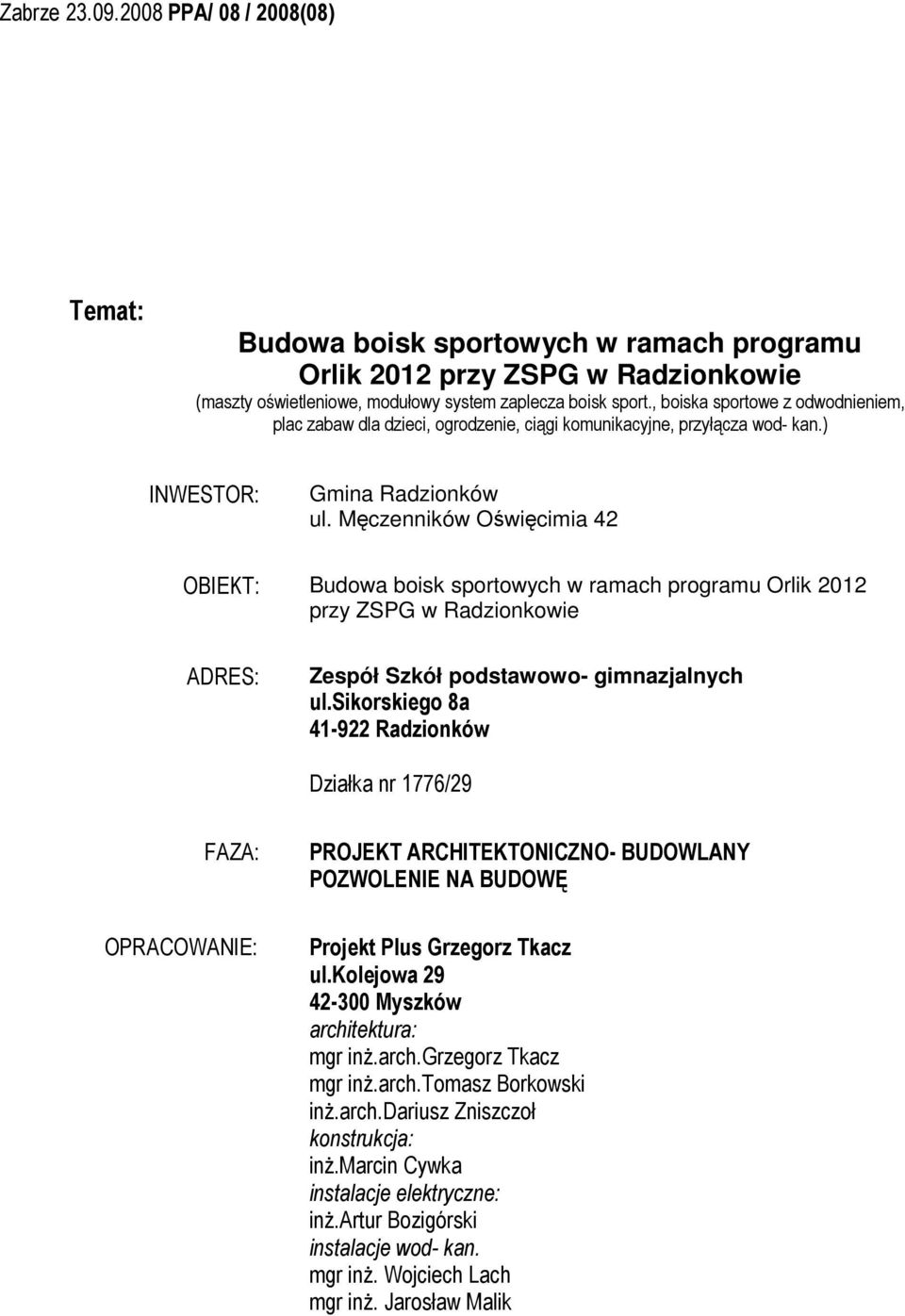

1 Zabrze PPA/ 08 / 2008(08) Temat: Budowa boisk sportowych w ramach programu Orlik 2012 przy ZSPG w Radzionkowie (maszty oświetleniowe, modułowy system zaplecza boisk sport., boiska sportowe z odwodnieniem, plac zabaw dla dzieci, ogrodzenie, ciągi komunikacyjne, przyłącza wod- kan.) INWESTOR: Gmina Radzionków ul. Męczenników Oświęcimia 42 OBIEKT: Budowa boisk sportowych w ramach programu Orlik 2012 przy ZSPG w Radzionkowie ADRES: Zespół Szkół podstawowo- gimnazjalnych ul.sikorskiego 8a Radzionków Działka nr 1776/29 FAZA: OPRACOWANIE: PROJEKT ARCHITEKTONICZNO- BUDOWLANY POZWOLENIE NA BUDOWĘ Projekt Plus Grzegorz Tkacz ul.kolejowa Myszków architektura: mgr inŝ.arch.grzegorz Tkacz mgr inŝ.arch.tomasz Borkowski inŝ.arch.dariusz Zniszczoł konstrukcja: inŝ.marcin Cywka instalacje elektryczne: inŝ.artur Bozigórski instalacje wod- kan. mgr inŝ. Wojciech Lach mgr inŝ. Jarosław Malik

2 SPIS ZAWARTOŚCI OPRACOWANIA I. CZĘŚĆ ARCHITEKTONICZNO- BUDOWLANA II. CZĘŚĆ KONSTRUKCYJNA III. CZĘŚĆ INSTALACYJNA- ELEKTRYCZNA IV. CZĘŚĆ INSTALACYJNA- WODNO- KANALIZACYJNA I. CZĘŚĆ ARCHITEKTONICZNO- BUDOWLANA NR ROZDZIAŁU TYTUŁ ROZDZIAŁU NR STRONY Strona tytułowa 1 Spis zawartości opracowania 2 I CZĘŚĆ OPISOWA - Architektoniczno- budowlana 4 1. Informacje ogólne Przedmiot opracowania Zakres opracowania Właściciel Inwestor Jednostka wykonująca opracowanie Podstawa opracowania 5 3. Etapowanie inwestycji 5 4. Informacja o zagospodarowaniu terenu 5 5. Lokalizacja masztów oświetleniowych i modułowego systemu zaplecza boisk Ukształtowanie terenu i warunki gruntowe 6 7. Dane o wpływie eksploatacji górniczej 6 8. Podstawowe parametry techniczne modułowego systemu zaplecza boisk Forma architektoniczna i funkcja obiektu budowlanego, sposób jego dostosowania do krajobrazu i otaczającej 7 zabudowy oraz sposób spełnienia wymagań, o których mowa w art.5 ust.1 ustawy prawo budowlane. 9.1 Forma architektoniczna i sposób dostosowania do krajobrazu i otaczającej zabudowy Sposób spełnienia wymagań, o których mowa w art. 5 ust. 1 ustawy prawo budowlane Układ konstrukcyjny obiektu i rozwiązania materiałowe Układ konstrukcyjny obiektu Kategoria geotechniczna obiektu Rozwiązania techniczne Warunki ochrony p.poŝ Projektowane nawierzchnie Projektowane elementy zagospodarowania terenu Nawierzchnia pod ciąg pieszy z kostki brukowej typu Holland 10x20cm gr.6cm WyposaŜenie oświetlenia boisk Prace dodatkowe Zestawienie powierzchni obszaru objętego opracowaniem Zakres oddziaływania obiektu na otoczenie oraz informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ) Załączniki Kserokopia uprawnień projektantów Kserokopia przynaleŝności projektantów do Izby Oświadczenia projektantów Oświadczenie o dysponowaniu nieruchomością na cele budowlane Pełnomocnictwo inwestora Warunki techniczne podłączenia do sieci energetycznej Badania gruntu Wypis z planu miejscowego Zgoda uŝytkownika na podłączenie się do sieci kanalizacyjnej i wodociągowej Wypis z rejestru gruntów 2

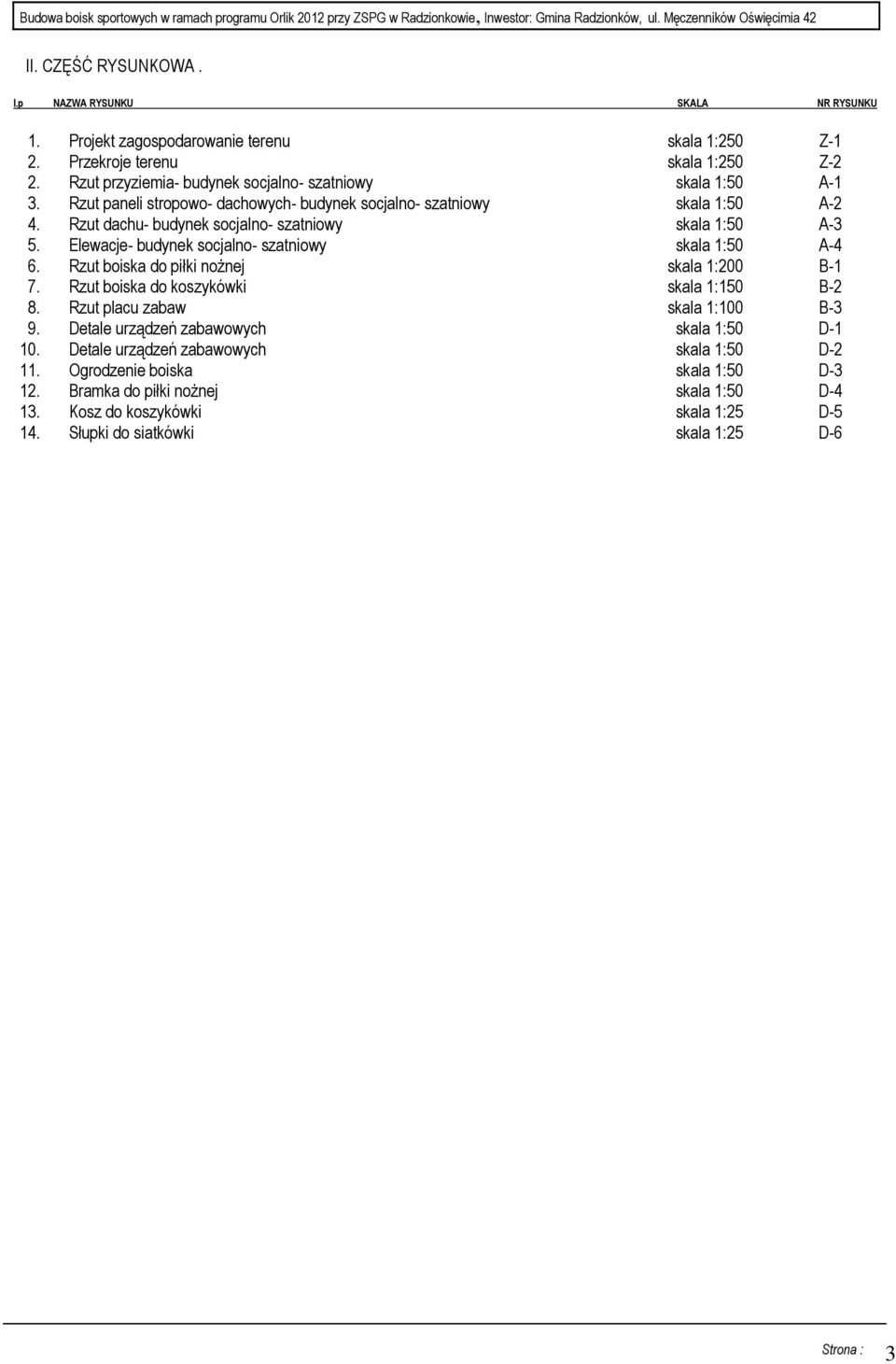

3 II. CZĘŚĆ RYSUNKOWA. l.p NAZWA RYSUNKU SKALA NR RYSUNKU 1. Projekt zagospodarowanie terenu skala 1:250 Z-1 2. Przekroje terenu skala 1:250 Z-2 2. Rzut przyziemia- budynek socjalno- szatniowy skala 1:50 A-1 3. Rzut paneli stropowo- dachowych- budynek socjalno- szatniowy skala 1:50 A-2 4. Rzut dachu- budynek socjalno- szatniowy skala 1:50 A-3 5. Elewacje- budynek socjalno- szatniowy skala 1:50 A-4 6. Rzut boiska do piłki noŝnej skala 1:200 B-1 7. Rzut boiska do koszykówki skala 1:150 B-2 8. Rzut placu zabaw skala 1:100 B-3 9. Detale urządzeń zabawowych skala 1:50 D Detale urządzeń zabawowych skala 1:50 D Ogrodzenie boiska skala 1:50 D Bramka do piłki noŝnej skala 1:50 D Kosz do koszykówki skala 1:25 D Słupki do siatkówki skala 1:25 D-6 3

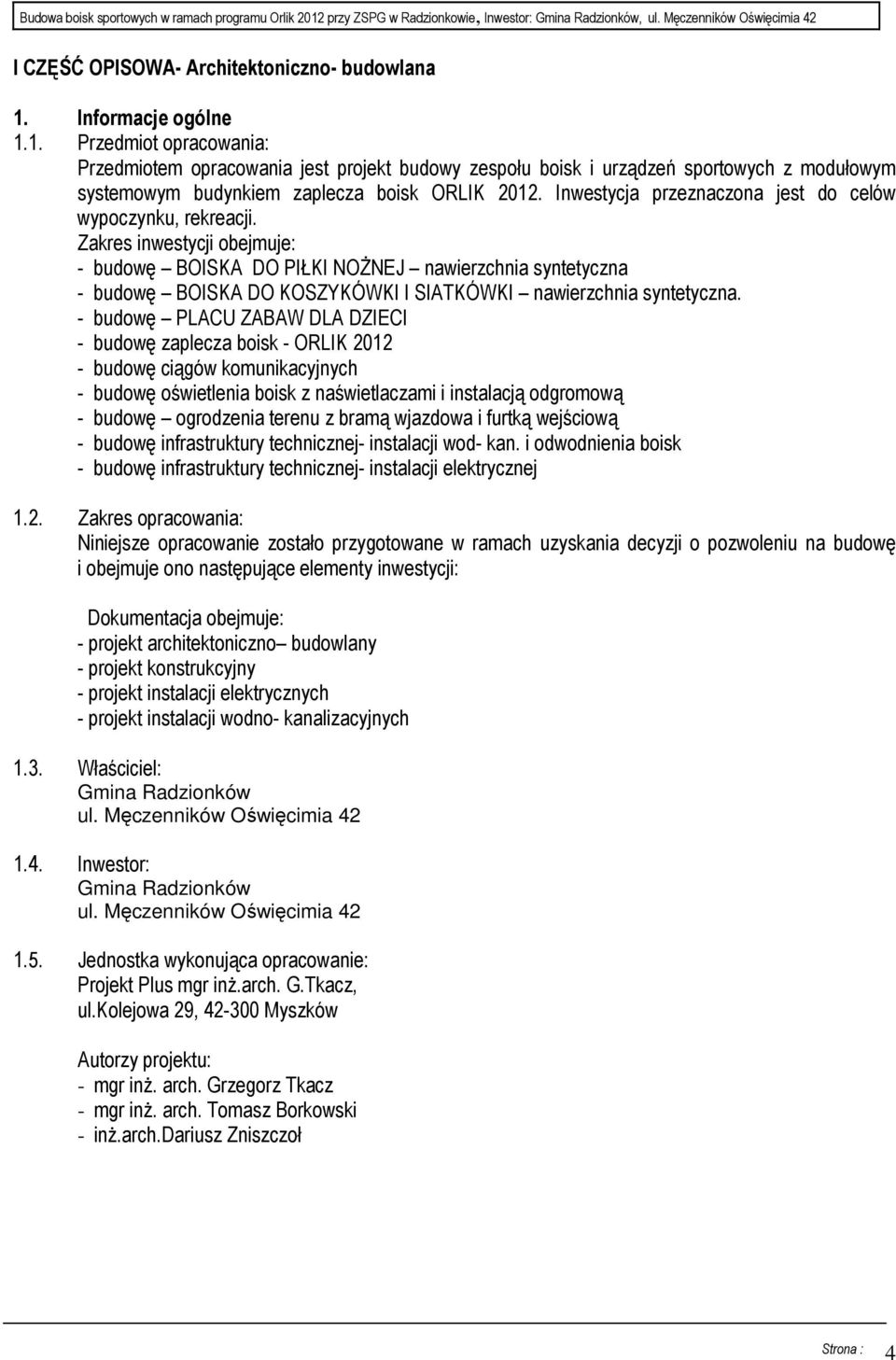

4 I CZĘŚĆ OPISOWA- Architektoniczno- budowlana 1. Informacje ogólne 1.1. Przedmiot opracowania: Przedmiotem opracowania jest projekt budowy zespołu boisk i urządzeń sportowych z modułowym systemowym budynkiem zaplecza boisk ORLIK Inwestycja przeznaczona jest do celów wypoczynku, rekreacji. Zakres inwestycji obejmuje: - budowę BOISKA DO PIŁKI NOśNEJ nawierzchnia syntetyczna - budowę BOISKA DO KOSZYKÓWKI I SIATKÓWKI nawierzchnia syntetyczna. - budowę PLACU ZABAW DLA DZIECI - budowę zaplecza boisk - ORLIK budowę ciągów komunikacyjnych - budowę oświetlenia boisk z naświetlaczami i instalacją odgromową - budowę ogrodzenia terenu z bramą wjazdowa i furtką wejściową - budowę infrastruktury technicznej- instalacji wod- kan. i odwodnienia boisk - budowę infrastruktury technicznej- instalacji elektrycznej 1.2. Zakres opracowania: Niniejsze opracowanie zostało przygotowane w ramach uzyskania decyzji o pozwoleniu na budowę i obejmuje ono następujące elementy inwestycji: Dokumentacja obejmuje: - projekt architektoniczno budowlany - projekt konstrukcyjny - projekt instalacji elektrycznych - projekt instalacji wodno- kanalizacyjnych 1.3. Właściciel: Gmina Radzionków ul. Męczenników Oświęcimia Inwestor: Gmina Radzionków ul. Męczenników Oświęcimia Jednostka wykonująca opracowanie: Projekt Plus mgr inŝ.arch. G.Tkacz, ul.kolejowa 29, Myszków Autorzy projektu: - mgr inŝ. arch. Grzegorz Tkacz - mgr inŝ. arch. Tomasz Borkowski - inŝ.arch.dariusz Zniszczoł 4

5 2. Podstawa opracowania: 2.1. Umowa z Inwestorem 2.2. Dz.U USTAWA z dnia 7 lipca 1994 r. Prawo budowlane 2.3. Dz.U ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. z dnia 15 czerwca 2002 r.) Na podstawie art. 7 ust. 2 pkt 1 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, Nr 109, poz i Nr 120, poz. 1268, z 2001 r. Nr 5, poz. 42, Nr 100, poz. 1085, Nr 110, poz. 1190, Nr 115, poz. 1229, Nr 129, poz i Nr 154, poz oraz z 2002 r. Nr 74, poz. 676) 2.4. Dz.U ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dnia 10 lipca 2003 r.) Na podstawie art. 21a ust. 4 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, z późn. zm.) 2.5. Dz.U ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 23 czerwca 2003 r. w sprawie wzorów: wniosku o pozwolenie na budowę, oświadczenia o posiadanym prawie do dysponowania nieruchomością na cele budowlane i decyzji o pozwoleniu na budowę (Dz. U. z dnia 10 lipca 2003 r.) Na podstawie art. 32 ust. 5 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, z późn. zm.) 2.6. Dz.U ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z dnia 10 lipca 2003 r.) Na podstawie art. 34 ust. 6 pkt 1 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, z późn. zm.) 3. Etapowanie Inwestycji: Przewiduje się wykonanie całości inwestycji z podziałem na etapy wg uznania inwestora. 4. Informacja o zagospodarowaniu terenu Teren przewidziany pod inwestycję stanowi własność Gminy Radzionków i zlokalizowany jest na terenie Zespołu Szkół podstawowo- gimnazjalnych przy ul.sikorskiego w Radzionkowie na działce nr 1776/29. Główne wejście zlokalizowane jest w module ogrodzenia od strony południowej. Dojście do niego zapewnia ciąg pieszy z kostki brukowej na podbudowie. Dodatkowe wejście zaprojektowano od strony zachodniej poprzez bramę wjazdową o szerokości 250cm. Na ogrodzonym terenie przewiduje się wykonanie ogrodzenia o wysokości 2m, 4m i 5m, boisk sportowych o wymiarach 30,00 x 62,00m i 19,10x32,10 o nawierzchniach sportowych syntetycznych z trawy sztucznej i poliuretanu, masztów oświetleniowych boisk sportowych oraz modułowego systemu zaplecza boisk. Zagospodarowanie terenu boiska przedstawia rysunek Z-1. Rozbudowa istniejącego uzbrojenia terenu wskazanego na projekcie zagospodarowania terenu przedstawiona została w odrębnych opracowaniach załączonych do niniejszego projektu. Nowo projektowana sieć kanalizacyjna zakłada podłączenie się do istniejących sieci kanalizacji zlokalizowanych na terenie szkoły. Przebieg sieci i projektowanego boiska został uzgodniony z uŝytkownikiem sieci- Zespołem Szkół podstawowo- gimnazjalnych. Uzgodnienie załączono do niniejszego projektu. 5. Lokalizacja masztów oświetleniowych i modułowego systemu zaplecza boisk. Projektowane maszty oświetleniowe boisk sportowych i modułowy system zaplecza boisk zlokalizowane są na terenie Zespołu Szkół podstawowo- gimnazjalnych w Radzionkowie. Działka nr 1776/29 jest własnością Gminy Miejskiej Radzionków, będąca w uŝytkowaniu Szkoły. Maszty oświetleniowe zlokalizowano w bezpośrednim sąsiedztwie boisk do piłki noŝnej i koszykówki. Odległości w osiach od linii zewnętrznych wynoszą: 5

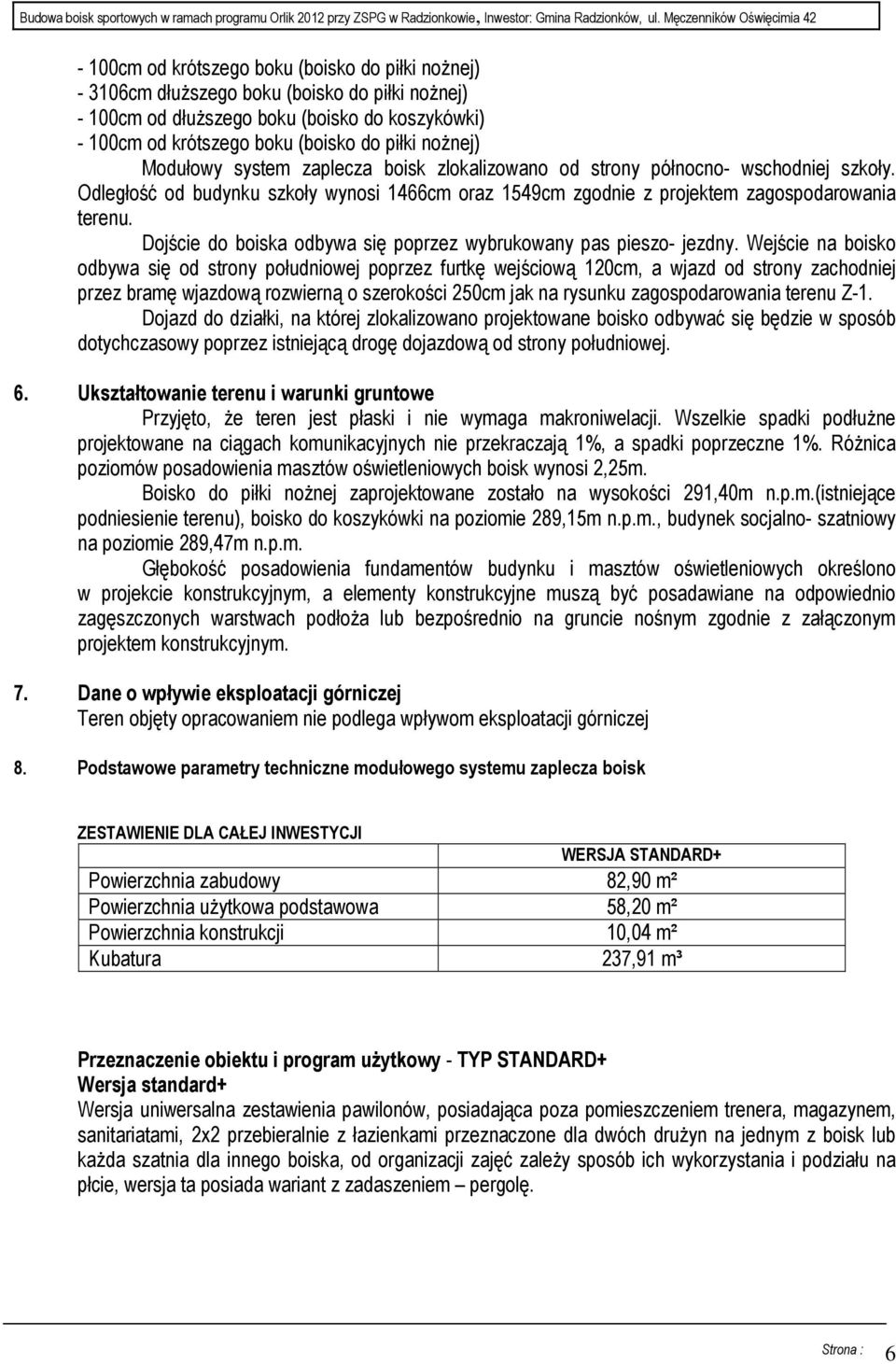

6 - 100cm od krótszego boku (boisko do piłki noŝnej) cm dłuŝszego boku (boisko do piłki noŝnej) - 100cm od dłuŝszego boku (boisko do koszykówki) - 100cm od krótszego boku (boisko do piłki noŝnej) Modułowy system zaplecza boisk zlokalizowano od strony północno- wschodniej szkoły. Odległość od budynku szkoły wynosi 1466cm oraz 1549cm zgodnie z projektem zagospodarowania terenu. Dojście do boiska odbywa się poprzez wybrukowany pas pieszo- jezdny. Wejście na boisko odbywa się od strony południowej poprzez furtkę wejściową 120cm, a wjazd od strony zachodniej przez bramę wjazdową rozwierną o szerokości 250cm jak na rysunku zagospodarowania terenu Z-1. Dojazd do działki, na której zlokalizowano projektowane boisko odbywać się będzie w sposób dotychczasowy poprzez istniejącą drogę dojazdową od strony południowej. 6. Ukształtowanie terenu i warunki gruntowe Przyjęto, Ŝe teren jest płaski i nie wymaga makroniwelacji. Wszelkie spadki podłuŝne projektowane na ciągach komunikacyjnych nie przekraczają 1%, a spadki poprzeczne 1%. RóŜnica poziomów posadowienia masztów oświetleniowych boisk wynosi 2,25m. Boisko do piłki noŝnej zaprojektowane zostało na wysokości 291,40m n.p.m.(istniejące podniesienie terenu), boisko do koszykówki na poziomie 289,15m n.p.m., budynek socjalno- szatniowy na poziomie 289,47m n.p.m. Głębokość posadowienia fundamentów budynku i masztów oświetleniowych określono w projekcie konstrukcyjnym, a elementy konstrukcyjne muszą być posadawiane na odpowiednio zagęszczonych warstwach podłoŝa lub bezpośrednio na gruncie nośnym zgodnie z załączonym projektem konstrukcyjnym. 7. Dane o wpływie eksploatacji górniczej Teren objęty opracowaniem nie podlega wpływom eksploatacji górniczej 8. Podstawowe parametry techniczne modułowego systemu zaplecza boisk ZESTAWIENIE DLA CAŁEJ INWESTYCJI WERSJA STANDARD+ Powierzchnia zabudowy 82,90 m² Powierzchnia uŝytkowa podstawowa 58,20 m² Powierzchnia konstrukcji 10,04 m² Kubatura 237,91 m³ Przeznaczenie obiektu i program uŝytkowy - TYP STANDARD+ Wersja standard+ Wersja uniwersalna zestawienia pawilonów, posiadająca poza pomieszczeniem trenera, magazynem, sanitariatami, 2x2 przebieralnie z łazienkami przeznaczone dla dwóch druŝyn na jednym z boisk lub kaŝda szatnia dla innego boiska, od organizacji zajęć zaleŝy sposób ich wykorzystania i podziału na płcie, wersja ta posiada wariant z zadaszeniem pergolę. 6

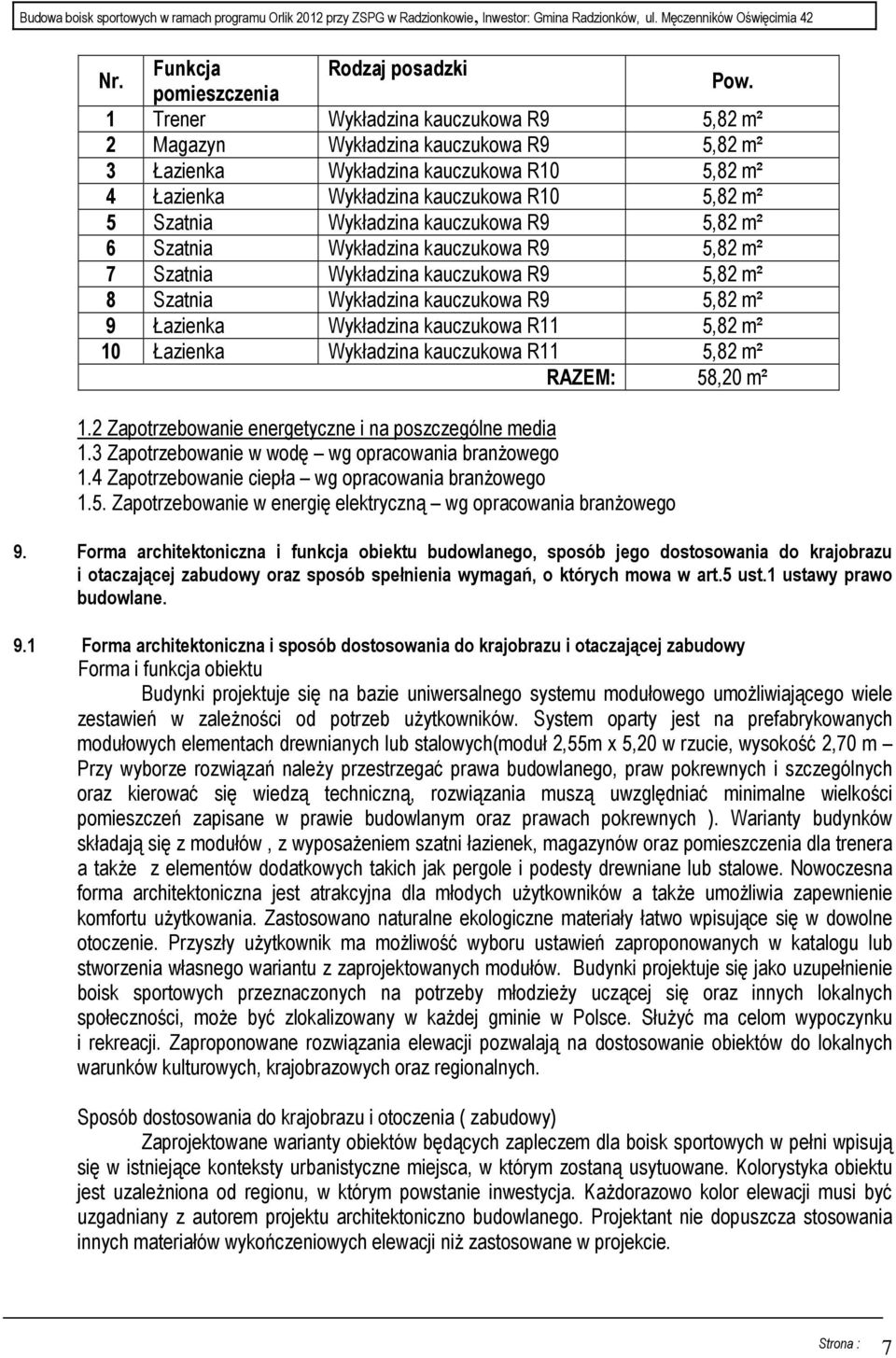

7 Nr. Funkcja Rodzaj posadzki pomieszczenia Pow. 1 Trener Wykładzina kauczukowa R9 5,82 m² 2 Magazyn Wykładzina kauczukowa R9 5,82 m² 3 Łazienka Wykładzina kauczukowa R10 5,82 m² 4 Łazienka Wykładzina kauczukowa R10 5,82 m² 5 Szatnia Wykładzina kauczukowa R9 5,82 m² 6 Szatnia Wykładzina kauczukowa R9 5,82 m² 7 Szatnia Wykładzina kauczukowa R9 5,82 m² 8 Szatnia Wykładzina kauczukowa R9 5,82 m² 9 Łazienka Wykładzina kauczukowa R11 5,82 m² 10 Łazienka Wykładzina kauczukowa R11 5,82 m² RAZEM: 58,20 m² 1.2 Zapotrzebowanie energetyczne i na poszczególne media 1.3 Zapotrzebowanie w wodę wg opracowania branŝowego 1.4 Zapotrzebowanie ciepła wg opracowania branŝowego 1.5. Zapotrzebowanie w energię elektryczną wg opracowania branŝowego 9. Forma architektoniczna i funkcja obiektu budowlanego, sposób jego dostosowania do krajobrazu i otaczającej zabudowy oraz sposób spełnienia wymagań, o których mowa w art.5 ust.1 ustawy prawo budowlane. 9.1 Forma architektoniczna i sposób dostosowania do krajobrazu i otaczającej zabudowy Forma i funkcja obiektu Budynki projektuje się na bazie uniwersalnego systemu modułowego umoŝliwiającego wiele zestawień w zaleŝności od potrzeb uŝytkowników. System oparty jest na prefabrykowanych modułowych elementach drewnianych lub stalowych(moduł 2,55m x 5,20 w rzucie, wysokość 2,70 m Przy wyborze rozwiązań naleŝy przestrzegać prawa budowlanego, praw pokrewnych i szczególnych oraz kierować się wiedzą techniczną, rozwiązania muszą uwzględniać minimalne wielkości pomieszczeń zapisane w prawie budowlanym oraz prawach pokrewnych ). Warianty budynków składają się z modułów, z wyposaŝeniem szatni łazienek, magazynów oraz pomieszczenia dla trenera a takŝe z elementów dodatkowych takich jak pergole i podesty drewniane lub stalowe. Nowoczesna forma architektoniczna jest atrakcyjna dla młodych uŝytkowników a takŝe umoŝliwia zapewnienie komfortu uŝytkowania. Zastosowano naturalne ekologiczne materiały łatwo wpisujące się w dowolne otoczenie. Przyszły uŝytkownik ma moŝliwość wyboru ustawień zaproponowanych w katalogu lub stworzenia własnego wariantu z zaprojektowanych modułów. Budynki projektuje się jako uzupełnienie boisk sportowych przeznaczonych na potrzeby młodzieŝy uczącej się oraz innych lokalnych społeczności, moŝe być zlokalizowany w kaŝdej gminie w Polsce. SłuŜyć ma celom wypoczynku i rekreacji. Zaproponowane rozwiązania elewacji pozwalają na dostosowanie obiektów do lokalnych warunków kulturowych, krajobrazowych oraz regionalnych. Sposób dostosowania do krajobrazu i otoczenia ( zabudowy) Zaprojektowane warianty obiektów będących zapleczem dla boisk sportowych w pełni wpisują się w istniejące konteksty urbanistyczne miejsca, w którym zostaną usytuowane. Kolorystyka obiektu jest uzaleŝniona od regionu, w którym powstanie inwestycja. KaŜdorazowo kolor elewacji musi być uzgadniany z autorem projektu architektoniczno budowlanego. Projektant nie dopuszcza stosowania innych materiałów wykończeniowych elewacji niŝ zastosowane w projekcie. 7

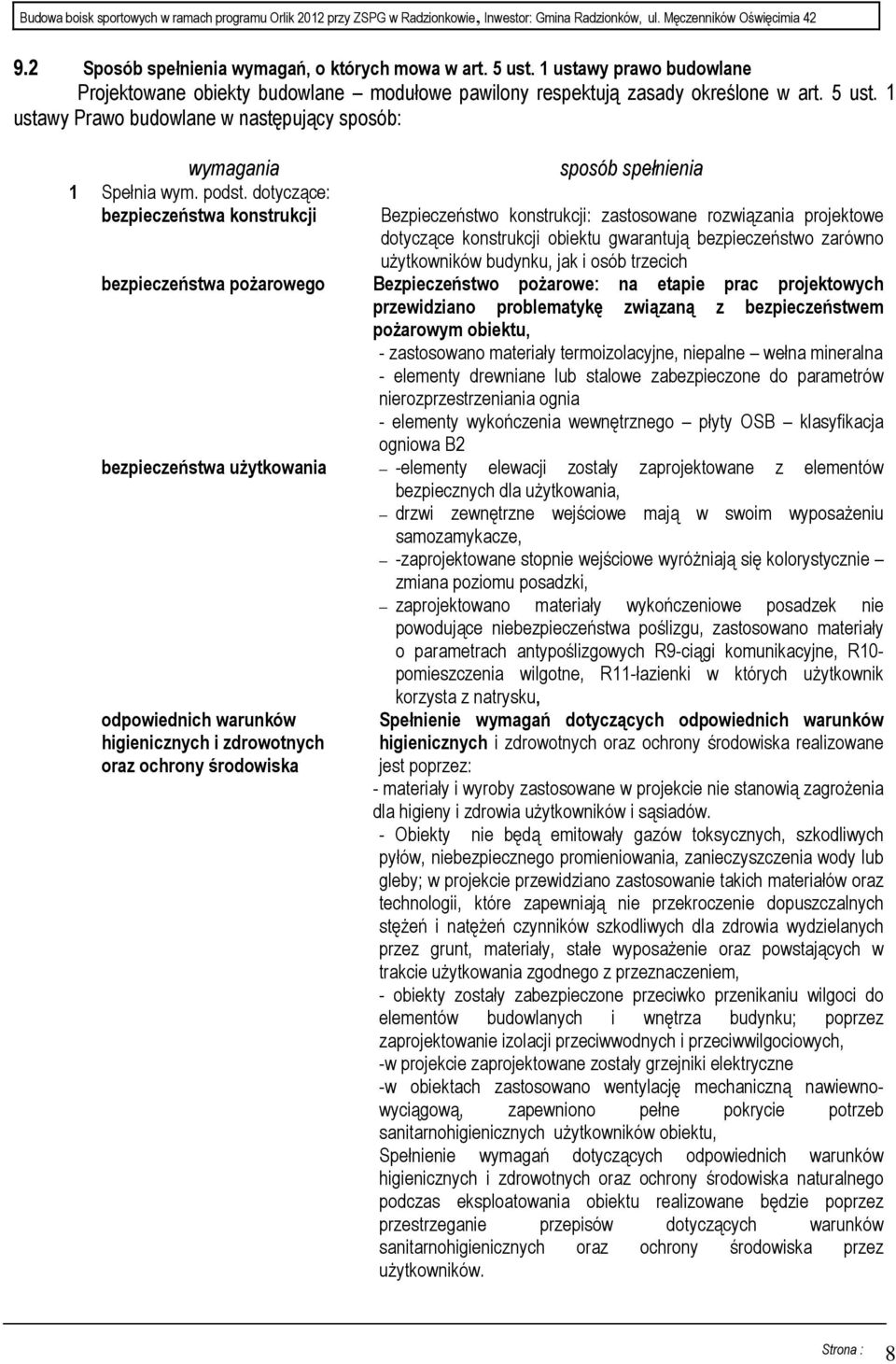

8 9.2 Sposób spełnienia wymagań, o których mowa w art. 5 ust. 1 ustawy prawo budowlane Projektowane obiekty budowlane modułowe pawilony respektują zasady określone w art. 5 ust. 1 ustawy Prawo budowlane w następujący sposób: wymagania 1 Spełnia wym. podst. dotyczące: bezpieczeństwa konstrukcji sposób spełnienia Bezpieczeństwo konstrukcji: zastosowane rozwiązania projektowe dotyczące konstrukcji obiektu gwarantują bezpieczeństwo zarówno uŝytkowników budynku, jak i osób trzecich bezpieczeństwa poŝarowego Bezpieczeństwo poŝarowe: na etapie prac projektowych przewidziano problematykę związaną z bezpieczeństwem poŝarowym obiektu, - zastosowano materiały termoizolacyjne, niepalne wełna mineralna - elementy drewniane lub stalowe zabezpieczone do parametrów nierozprzestrzeniania ognia - elementy wykończenia wewnętrznego płyty OSB klasyfikacja ogniowa B2 bezpieczeństwa uŝytkowania -elementy elewacji zostały zaprojektowane z elementów bezpiecznych dla uŝytkowania, drzwi zewnętrzne wejściowe mają w swoim wyposaŝeniu samozamykacze, -zaprojektowane stopnie wejściowe wyróŝniają się kolorystycznie zmiana poziomu posadzki, zaprojektowano materiały wykończeniowe posadzek nie powodujące niebezpieczeństwa poślizgu, zastosowano materiały o parametrach antypoślizgowych R9-ciągi komunikacyjne, R10- pomieszczenia wilgotne, R11-łazienki w których uŝytkownik korzysta z natrysku, odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska Spełnienie wymagań dotyczących odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska realizowane jest poprzez: - materiały i wyroby zastosowane w projekcie nie stanowią zagroŝenia dla higieny i zdrowia uŝytkowników i sąsiadów. - Obiekty nie będą emitowały gazów toksycznych, szkodliwych pyłów, niebezpiecznego promieniowania, zanieczyszczenia wody lub gleby; w projekcie przewidziano zastosowanie takich materiałów oraz technologii, które zapewniają nie przekroczenie dopuszczalnych stęŝeń i natęŝeń czynników szkodliwych dla zdrowia wydzielanych przez grunt, materiały, stałe wyposaŝenie oraz powstających w trakcie uŝytkowania zgodnego z przeznaczeniem, - obiekty zostały zabezpieczone przeciwko przenikaniu wilgoci do elementów budowlanych i wnętrza budynku; poprzez zaprojektowanie izolacji przeciwwodnych i przeciwwilgociowych, -w projekcie zaprojektowane zostały grzejniki elektryczne -w obiektach zastosowano wentylację mechaniczną nawiewnowyciągową, zapewniono pełne pokrycie potrzeb sanitarnohigienicznych uŝytkowników obiektu, Spełnienie wymagań dotyczących odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska naturalnego podczas eksploatowania obiektu realizowane będzie poprzez przestrzeganie przepisów dotyczących warunków sanitarnohigienicznych oraz ochrony środowiska przez uŝytkowników. 8

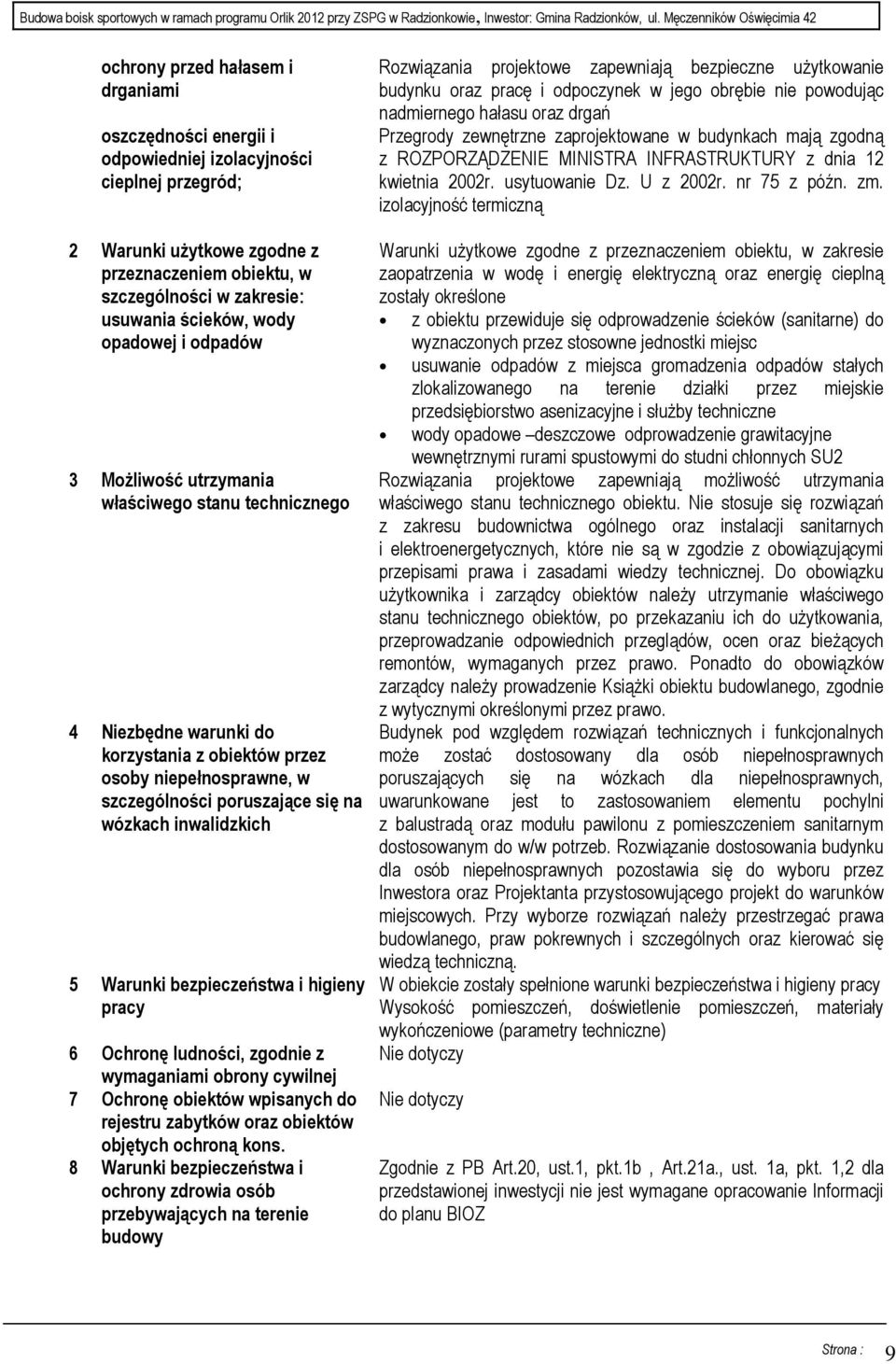

9 ochrony przed hałasem i drganiami oszczędności energii i odpowiedniej izolacyjności cieplnej przegród; 2 Warunki uŝytkowe zgodne z przeznaczeniem obiektu, w szczególności w zakresie: usuwania ścieków, wody opadowej i odpadów 3 MoŜliwość utrzymania właściwego stanu technicznego 4 Niezbędne warunki do korzystania z obiektów przez osoby niepełnosprawne, w szczególności poruszające się na wózkach inwalidzkich 5 Warunki bezpieczeństwa i higieny pracy 6 Ochronę ludności, zgodnie z wymaganiami obrony cywilnej 7 Ochronę obiektów wpisanych do rejestru zabytków oraz obiektów objętych ochroną kons. 8 Warunki bezpieczeństwa i ochrony zdrowia osób przebywających na terenie budowy Rozwiązania projektowe zapewniają bezpieczne uŝytkowanie budynku oraz pracę i odpoczynek w jego obrębie nie powodując nadmiernego hałasu oraz drgań Przegrody zewnętrzne zaprojektowane w budynkach mają zgodną z ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002r. usytuowanie Dz. U z 2002r. nr 75 z późn. zm. izolacyjność termiczną Warunki uŝytkowe zgodne z przeznaczeniem obiektu, w zakresie zaopatrzenia w wodę i energię elektryczną oraz energię cieplną zostały określone z obiektu przewiduje się odprowadzenie ścieków (sanitarne) do wyznaczonych przez stosowne jednostki miejsc usuwanie odpadów z miejsca gromadzenia odpadów stałych zlokalizowanego na terenie działki przez miejskie przedsiębiorstwo asenizacyjne i słuŝby techniczne wody opadowe deszczowe odprowadzenie grawitacyjne wewnętrznymi rurami spustowymi do studni chłonnych SU2 Rozwiązania projektowe zapewniają moŝliwość utrzymania właściwego stanu technicznego obiektu. Nie stosuje się rozwiązań z zakresu budownictwa ogólnego oraz instalacji sanitarnych i elektroenergetycznych, które nie są w zgodzie z obowiązującymi przepisami prawa i zasadami wiedzy technicznej. Do obowiązku uŝytkownika i zarządcy obiektów naleŝy utrzymanie właściwego stanu technicznego obiektów, po przekazaniu ich do uŝytkowania, przeprowadzanie odpowiednich przeglądów, ocen oraz bieŝących remontów, wymaganych przez prawo. Ponadto do obowiązków zarządcy naleŝy prowadzenie KsiąŜki obiektu budowlanego, zgodnie z wytycznymi określonymi przez prawo. Budynek pod względem rozwiązań technicznych i funkcjonalnych moŝe zostać dostosowany dla osób niepełnosprawnych poruszających się na wózkach dla niepełnosprawnych, uwarunkowane jest to zastosowaniem elementu pochylni z balustradą oraz modułu pawilonu z pomieszczeniem sanitarnym dostosowanym do w/w potrzeb. Rozwiązanie dostosowania budynku dla osób niepełnosprawnych pozostawia się do wyboru przez Inwestora oraz Projektanta przystosowującego projekt do warunków miejscowych. Przy wyborze rozwiązań naleŝy przestrzegać prawa budowlanego, praw pokrewnych i szczególnych oraz kierować się wiedzą techniczną. W obiekcie zostały spełnione warunki bezpieczeństwa i higieny pracy Wysokość pomieszczeń, doświetlenie pomieszczeń, materiały wykończeniowe (parametry techniczne) Nie dotyczy Nie dotyczy Zgodnie z PB Art.20, ust.1, pkt.1b, Art.21a., ust. 1a, pkt. 1,2 dla przedstawionej inwestycji nie jest wymagane opracowanie Informacji do planu BIOZ 9

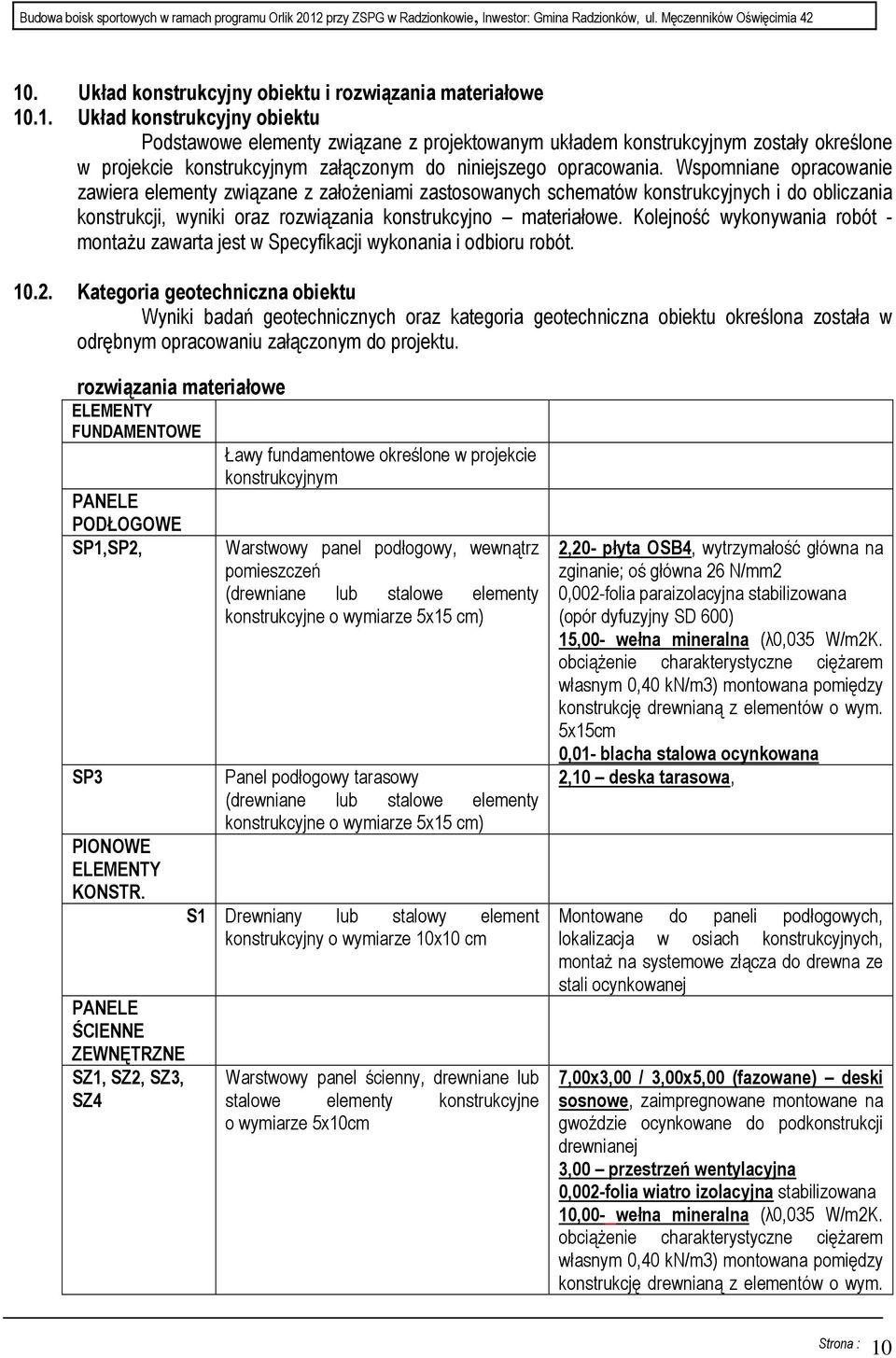

10 10. Układ konstrukcyjny obiektu i rozwiązania materiałowe Układ konstrukcyjny obiektu Podstawowe elementy związane z projektowanym układem konstrukcyjnym zostały określone w projekcie konstrukcyjnym załączonym do niniejszego opracowania. Wspomniane opracowanie zawiera elementy związane z załoŝeniami zastosowanych schematów konstrukcyjnych i do obliczania konstrukcji, wyniki oraz rozwiązania konstrukcyjno materiałowe. Kolejność wykonywania robót - montaŝu zawarta jest w Specyfikacji wykonania i odbioru robót Kategoria geotechniczna obiektu Wyniki badań geotechnicznych oraz kategoria geotechniczna obiektu określona została w odrębnym opracowaniu załączonym do projektu. rozwiązania materiałowe ELEMENTY FUNDAMENTOWE Ławy fundamentowe określone w projekcie konstrukcyjnym PANELE PODŁOGOWE SP1,SP2, SP3 PIONOWE ELEMENTY KONSTR. PANELE ŚCIENNE ZEWNĘTRZNE SZ1, SZ2, SZ3, SZ4 Warstwowy panel podłogowy, wewnątrz pomieszczeń (drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x15 cm) Panel podłogowy tarasowy (drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x15 cm) S1 Drewniany lub stalowy element konstrukcyjny o wymiarze 10x10 cm Warstwowy panel ścienny, drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x10cm 2,20- płyta OSB4, wytrzymałość główna na zginanie; oś główna 26 N/mm2 0,002-folia paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) 15,00- wełna mineralna (λ0,035 W/m2K. obciąŝenie charakterystyczne cięŝarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x15cm 0,01- blacha stalowa ocynkowana 2,10 deska tarasowa, Montowane do paneli podłogowych, lokalizacja w osiach konstrukcyjnych, montaŝ na systemowe złącza do drewna ze stali ocynkowanej 7,00x3,00 / 3,00x5,00 (fazowane) deski sosnowe, zaimpregnowane montowane na gwoździe ocynkowane do podkonstrukcji drewnianej 3,00 przestrzeń wentylacyjna 0,002-folia wiatro izolacyjna stabilizowana 10,00- wełna mineralna (λ0,035 W/m2K. obciąŝenie charakterystyczne cięŝarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 10

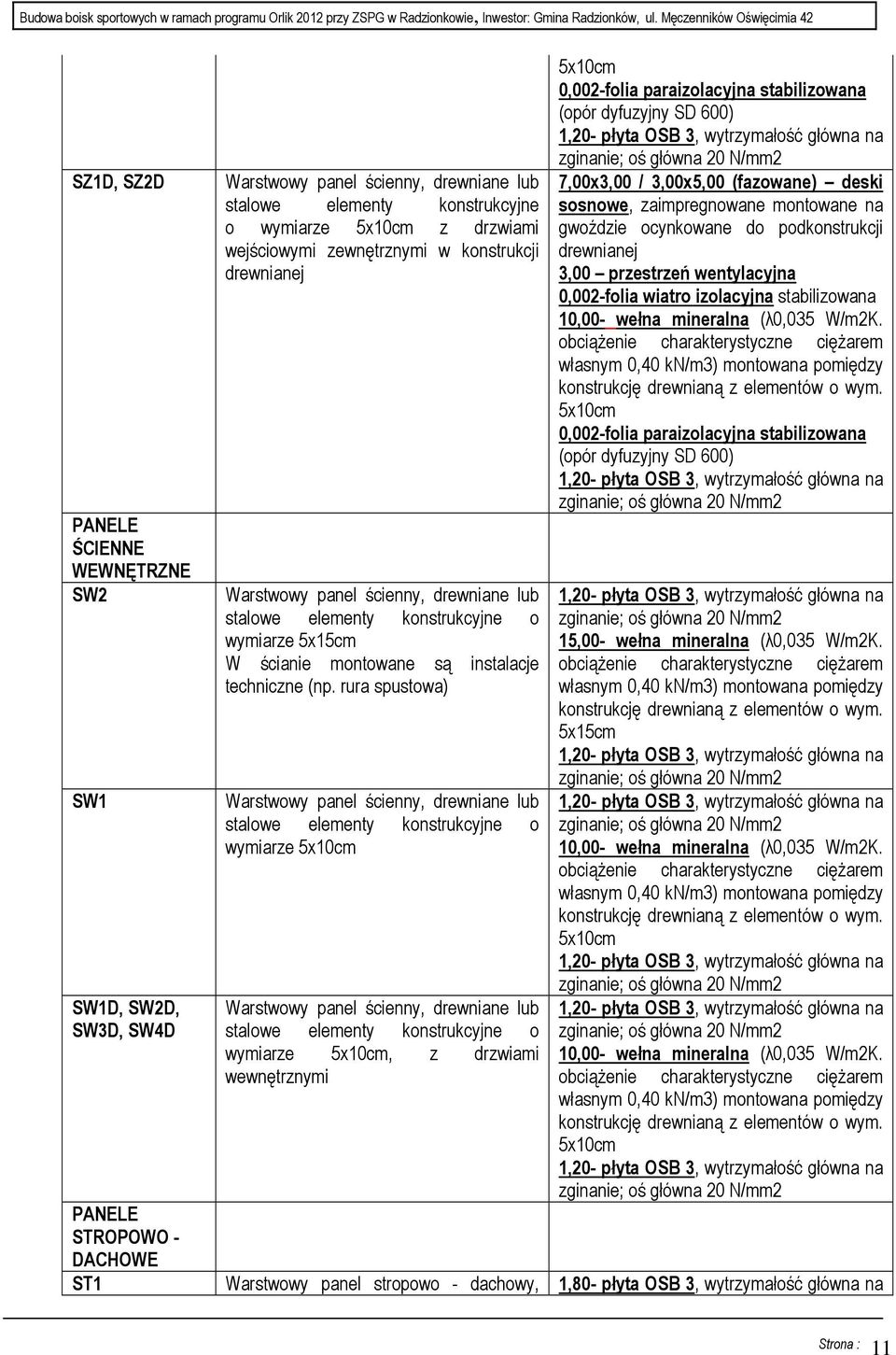

11 SZ1D, SZ2D PANELE ŚCIENNE WEWNĘTRZNE SW2 SW1 SW1D, SW2D, SW3D, SW4D Warstwowy panel ścienny, drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x10cm z drzwiami wejściowymi zewnętrznymi w konstrukcji drewnianej Warstwowy panel ścienny, drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x15cm W ścianie montowane są instalacje techniczne (np. rura spustowa) Warstwowy panel ścienny, drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x10cm Warstwowy panel ścienny, drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x10cm, z drzwiami wewnętrznymi 5x10cm 0,002-folia paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) 7,00x3,00 / 3,00x5,00 (fazowane) deski sosnowe, zaimpregnowane montowane na gwoździe ocynkowane do podkonstrukcji drewnianej 3,00 przestrzeń wentylacyjna 0,002-folia wiatro izolacyjna stabilizowana 10,00- wełna mineralna (λ0,035 W/m2K. obciąŝenie charakterystyczne cięŝarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x10cm 0,002-folia paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) 15,00- wełna mineralna (λ0,035 W/m2K. obciąŝenie charakterystyczne cięŝarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x15cm 10,00- wełna mineralna (λ0,035 W/m2K. obciąŝenie charakterystyczne cięŝarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x10cm 10,00- wełna mineralna (λ0,035 W/m2K. obciąŝenie charakterystyczne cięŝarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x10cm PANELE STROPOWO - DACHOWE ST1 Warstwowy panel stropowo - dachowy, 1,80- płyta OSB 3, wytrzymałość główna na 11

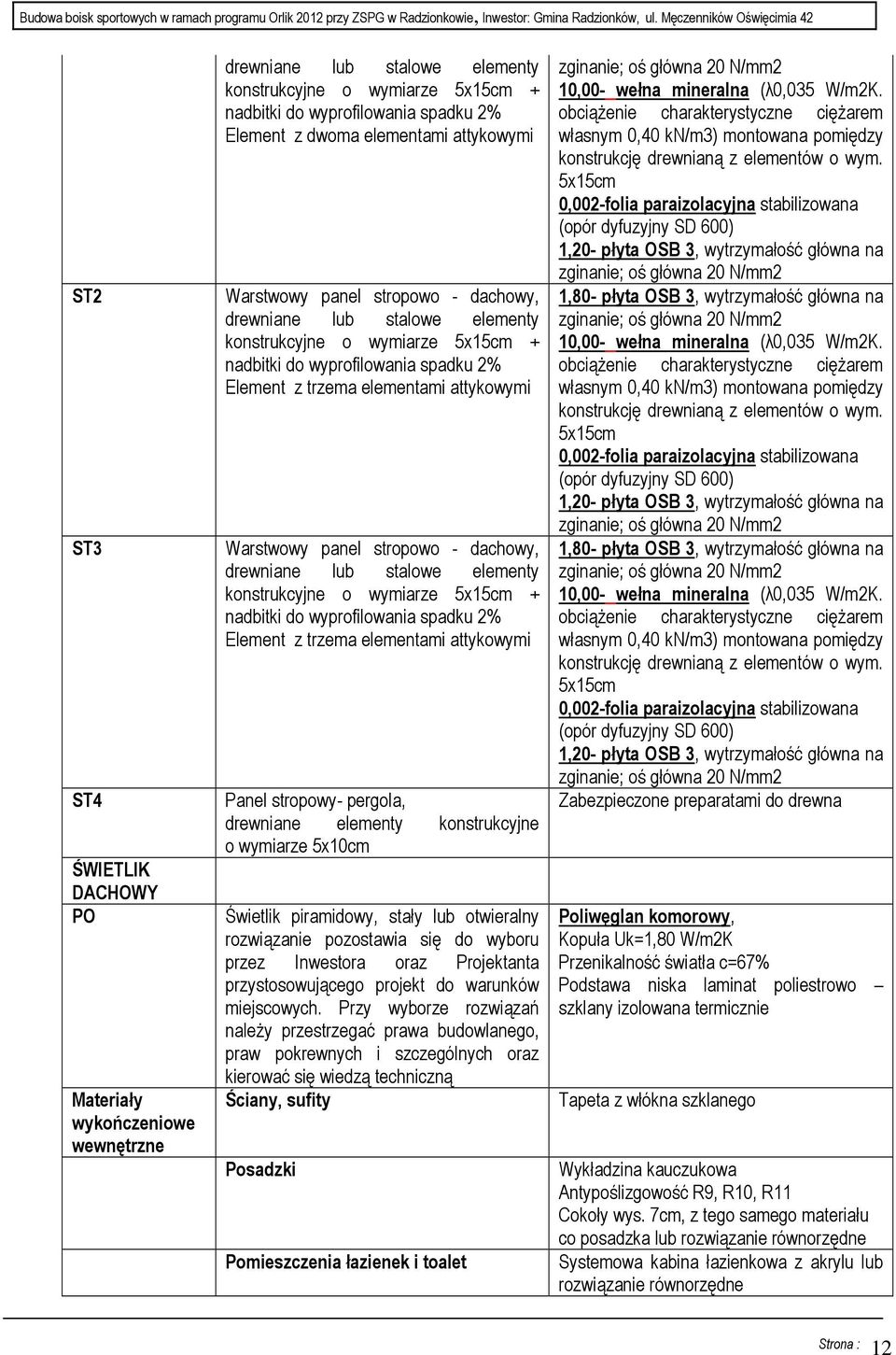

12 ST2 ST3 ST4 ŚWIETLIK DACHOWY PO Materiały wykończeniowe wewnętrzne drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x15cm + nadbitki do wyprofilowania spadku 2% Element z dwoma elementami attykowymi Warstwowy panel stropowo - dachowy, drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x15cm + nadbitki do wyprofilowania spadku 2% Element z trzema elementami attykowymi Warstwowy panel stropowo - dachowy, drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x15cm + nadbitki do wyprofilowania spadku 2% Element z trzema elementami attykowymi Panel stropowy- pergola, drewniane elementy konstrukcyjne o wymiarze 5x10cm Świetlik piramidowy, stały lub otwieralny rozwiązanie pozostawia się do wyboru przez Inwestora oraz Projektanta przystosowującego projekt do warunków miejscowych. Przy wyborze rozwiązań naleŝy przestrzegać prawa budowlanego, praw pokrewnych i szczególnych oraz kierować się wiedzą techniczną Ściany, sufity Posadzki Pomieszczenia łazienek i toalet 10,00- wełna mineralna (λ0,035 W/m2K. obciąŝenie charakterystyczne cięŝarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x15cm 0,002-folia paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) 1,80- płyta OSB 3, wytrzymałość główna na 10,00- wełna mineralna (λ0,035 W/m2K. obciąŝenie charakterystyczne cięŝarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x15cm 0,002-folia paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) 1,80- płyta OSB 3, wytrzymałość główna na 10,00- wełna mineralna (λ0,035 W/m2K. obciąŝenie charakterystyczne cięŝarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x15cm 0,002-folia paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) Zabezpieczone preparatami do drewna Poliwęglan komorowy, Kopuła Uk=1,80 W/m2K Przenikalność światła c=67% Podstawa niska laminat poliestrowo szklany izolowana termicznie Tapeta z włókna szklanego Wykładzina kauczukowa Antypoślizgowość R9, R10, R11 Cokoły wys. 7cm, z tego samego materiału co posadzka lub rozwiązanie równorzędne Systemowa kabina łazienkowa z akrylu lub rozwiązanie równorzędne 12

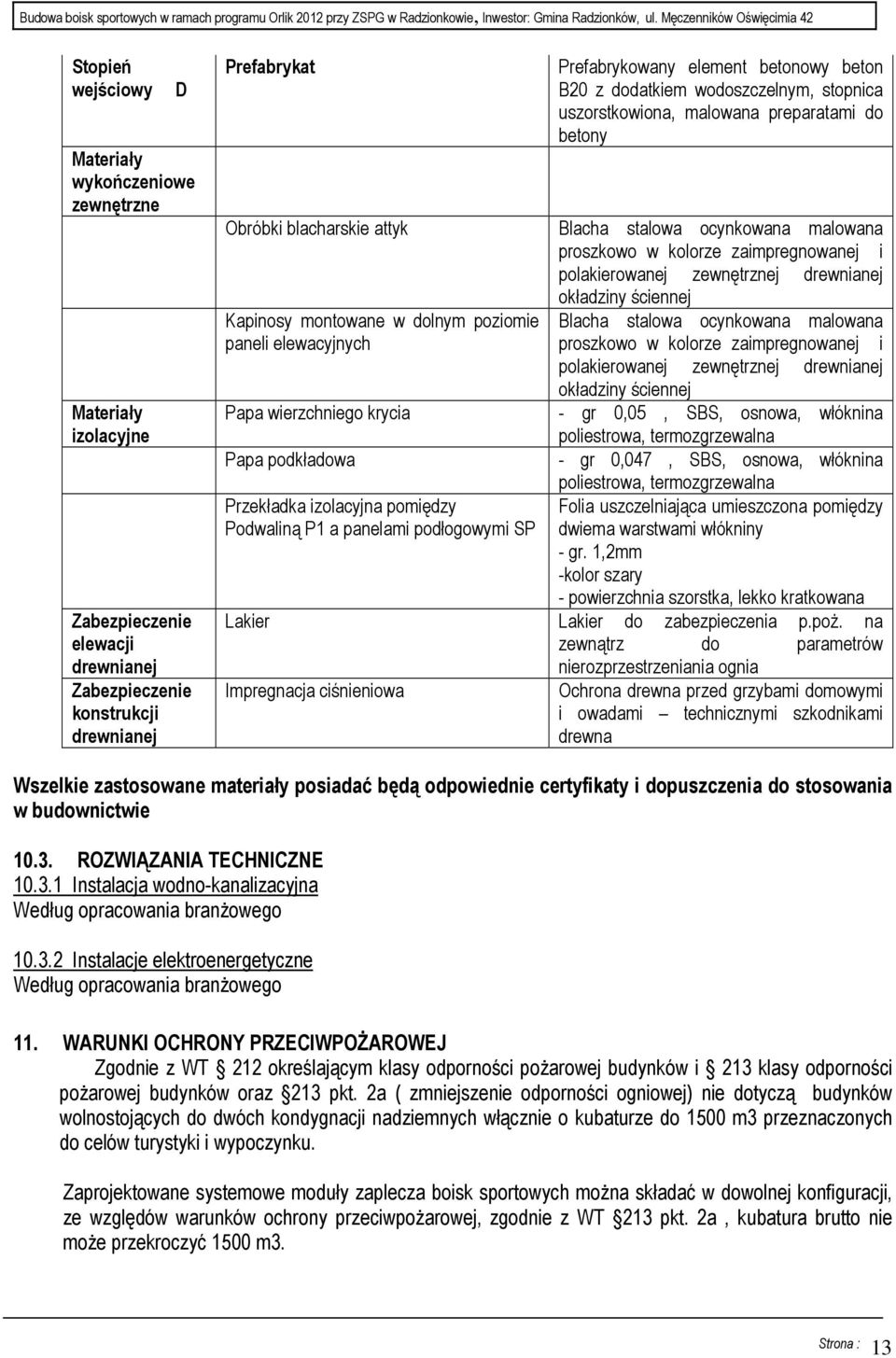

13 Stopień wejściowy D Materiały wykończeniowe zewnętrzne Materiały izolacyjne Zabezpieczenie elewacji drewnianej Zabezpieczenie konstrukcji drewnianej Prefabrykat Prefabrykowany element betonowy beton B20 z dodatkiem wodoszczelnym, stopnica uszorstkowiona, malowana preparatami do betony Obróbki blacharskie attyk Blacha stalowa ocynkowana malowana proszkowo w kolorze zaimpregnowanej i polakierowanej zewnętrznej drewnianej okładziny ściennej Kapinosy montowane w dolnym poziomie Blacha stalowa ocynkowana malowana paneli elewacyjnych proszkowo w kolorze zaimpregnowanej i polakierowanej zewnętrznej drewnianej okładziny ściennej Papa wierzchniego krycia - gr 0,05, SBS, osnowa, włóknina poliestrowa, termozgrzewalna Papa podkładowa - gr 0,047, SBS, osnowa, włóknina poliestrowa, termozgrzewalna Przekładka izolacyjna pomiędzy Folia uszczelniająca umieszczona pomiędzy Podwaliną P1 a panelami podłogowymi SP dwiema warstwami włókniny - gr. 1,2mm -kolor szary - powierzchnia szorstka, lekko kratkowana Lakier Lakier do zabezpieczenia p.poŝ. na zewnątrz do parametrów nierozprzestrzeniania ognia Impregnacja ciśnieniowa Ochrona drewna przed grzybami domowymi i owadami technicznymi szkodnikami drewna Wszelkie zastosowane materiały posiadać będą odpowiednie certyfikaty i dopuszczenia do stosowania w budownictwie ROZWIĄZANIA TECHNICZNE Instalacja wodno-kanalizacyjna Według opracowania branŝowego Instalacje elektroenergetyczne Według opracowania branŝowego 11. WARUNKI OCHRONY PRZECIWPOśAROWEJ Zgodnie z WT 212 określającym klasy odporności poŝarowej budynków i 213 klasy odporności poŝarowej budynków oraz 213 pkt. 2a ( zmniejszenie odporności ogniowej) nie dotyczą budynków wolnostojących do dwóch kondygnacji nadziemnych włącznie o kubaturze do 1500 m3 przeznaczonych do celów turystyki i wypoczynku. Zaprojektowane systemowe moduły zaplecza boisk sportowych moŝna składać w dowolnej konfiguracji, ze względów warunków ochrony przeciwpoŝarowej, zgodnie z WT 213 pkt. 2a, kubatura brutto nie moŝe przekroczyć 1500 m3. 13

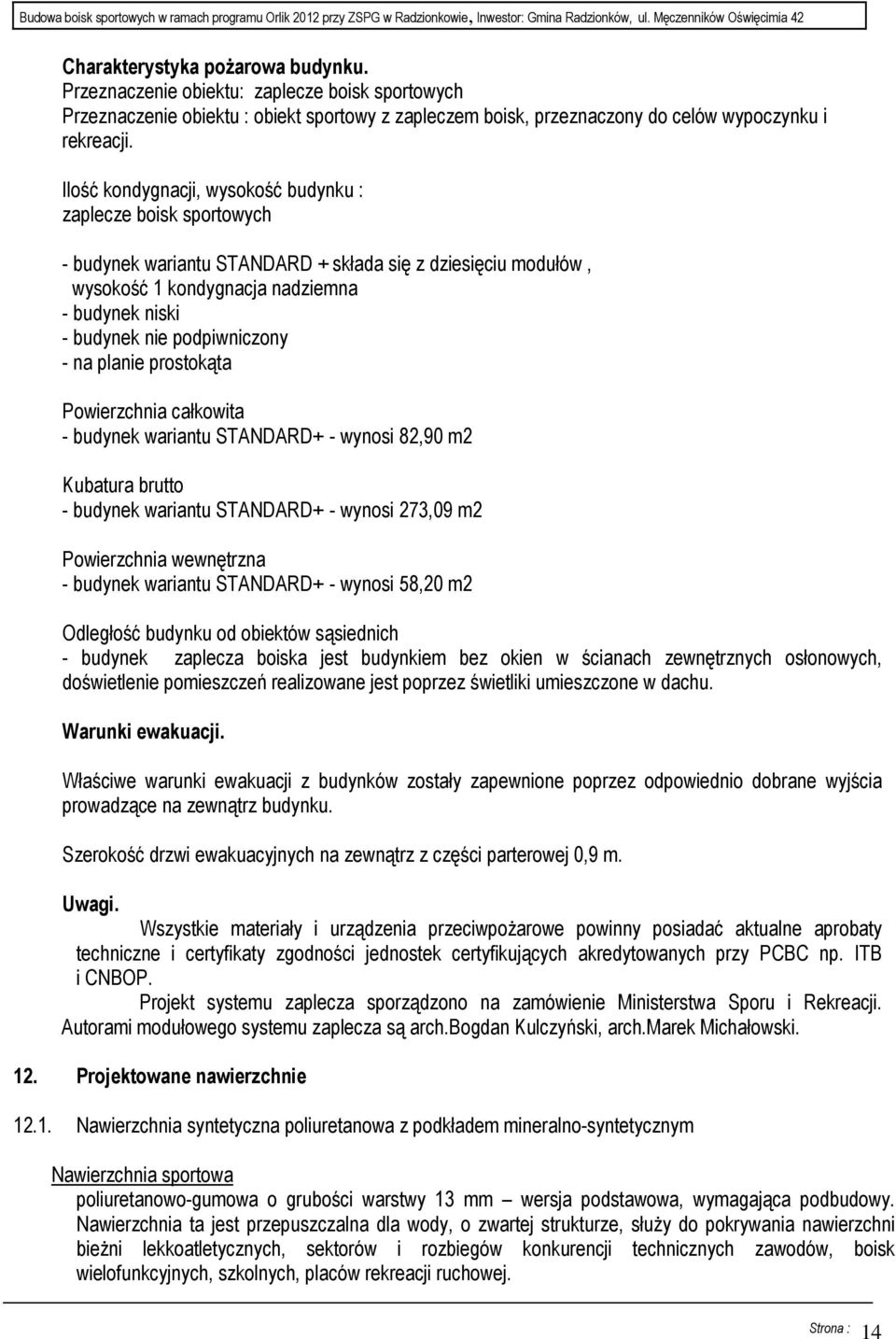

14 Charakterystyka poŝarowa budynku. Przeznaczenie obiektu: zaplecze boisk sportowych Przeznaczenie obiektu : obiekt sportowy z zapleczem boisk, przeznaczony do celów wypoczynku i rekreacji. Ilość kondygnacji, wysokość budynku : zaplecze boisk sportowych - budynek wariantu STANDARD + składa się z dziesięciu modułów, wysokość 1 kondygnacja nadziemna - budynek niski - budynek nie podpiwniczony - na planie prostokąta Powierzchnia całkowita - budynek wariantu STANDARD+ - wynosi 82,90 m2 Kubatura brutto - budynek wariantu STANDARD+ - wynosi 273,09 m2 Powierzchnia wewnętrzna - budynek wariantu STANDARD+ - wynosi 58,20 m2 Odległość budynku od obiektów sąsiednich - budynek zaplecza boiska jest budynkiem bez okien w ścianach zewnętrznych osłonowych, doświetlenie pomieszczeń realizowane jest poprzez świetliki umieszczone w dachu. Warunki ewakuacji. Właściwe warunki ewakuacji z budynków zostały zapewnione poprzez odpowiednio dobrane wyjścia prowadzące na zewnątrz budynku. Szerokość drzwi ewakuacyjnych na zewnątrz z części parterowej 0,9 m. Uwagi. Wszystkie materiały i urządzenia przeciwpoŝarowe powinny posiadać aktualne aprobaty techniczne i certyfikaty zgodności jednostek certyfikujących akredytowanych przy PCBC np. ITB i CNBOP. Projekt systemu zaplecza sporządzono na zamówienie Ministerstwa Sporu i Rekreacji. Autorami modułowego systemu zaplecza są arch.bogdan Kulczyński, arch.marek Michałowski. 12. Projektowane nawierzchnie Nawierzchnia syntetyczna poliuretanowa z podkładem mineralno-syntetycznym Nawierzchnia sportowa poliuretanowo-gumowa o grubości warstwy 13 mm wersja podstawowa, wymagająca podbudowy. Nawierzchnia ta jest przepuszczalna dla wody, o zwartej strukturze, słuŝy do pokrywania nawierzchni bieŝni lekkoatletycznych, sektorów i rozbiegów konkurencji technicznych zawodów, boisk wielofunkcyjnych, szkolnych, placów rekreacji ruchowej. 14

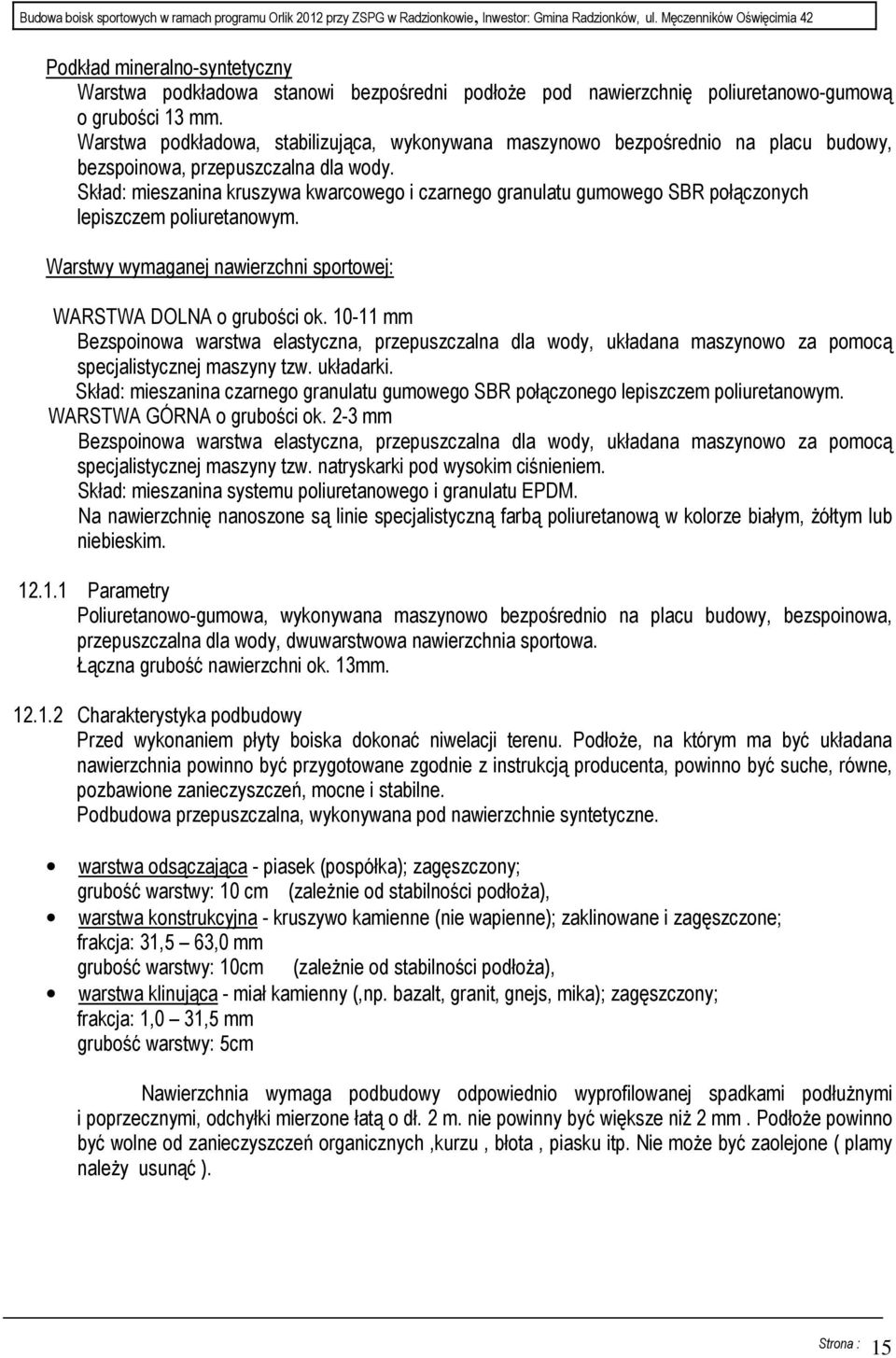

15 Podkład mineralno-syntetyczny Warstwa podkładowa stanowi bezpośredni podłoŝe pod nawierzchnię poliuretanowo-gumową o grubości 13 mm. Warstwa podkładowa, stabilizująca, wykonywana maszynowo bezpośrednio na placu budowy, bezspoinowa, przepuszczalna dla wody. Skład: mieszanina kruszywa kwarcowego i czarnego granulatu gumowego SBR połączonych lepiszczem poliuretanowym. Warstwy wymaganej nawierzchni sportowej: WARSTWA DOLNA o grubości ok mm Bezspoinowa warstwa elastyczna, przepuszczalna dla wody, układana maszynowo za pomocą specjalistycznej maszyny tzw. układarki. Skład: mieszanina czarnego granulatu gumowego SBR połączonego lepiszczem poliuretanowym. WARSTWA GÓRNA o grubości ok. 2-3 mm Bezspoinowa warstwa elastyczna, przepuszczalna dla wody, układana maszynowo za pomocą specjalistycznej maszyny tzw. natryskarki pod wysokim ciśnieniem. Skład: mieszanina systemu poliuretanowego i granulatu EPDM. Na nawierzchnię nanoszone są linie specjalistyczną farbą poliuretanową w kolorze białym, Ŝółtym lub niebieskim Parametry Poliuretanowo-gumowa, wykonywana maszynowo bezpośrednio na placu budowy, bezspoinowa, przepuszczalna dla wody, dwuwarstwowa nawierzchnia sportowa. Łączna grubość nawierzchni ok. 13mm Charakterystyka podbudowy Przed wykonaniem płyty boiska dokonać niwelacji terenu. PodłoŜe, na którym ma być układana nawierzchnia powinno być przygotowane zgodnie z instrukcją producenta, powinno być suche, równe, pozbawione zanieczyszczeń, mocne i stabilne. Podbudowa przepuszczalna, wykonywana pod nawierzchnie syntetyczne. warstwa odsączająca - piasek (pospółka); zagęszczony; grubość warstwy: 10 cm (zaleŝnie od stabilności podłoŝa), warstwa konstrukcyjna - kruszywo kamienne (nie wapienne); zaklinowane i zagęszczone; frakcja: 31,5 63,0 mm grubość warstwy: 10cm (zaleŝnie od stabilności podłoŝa), warstwa klinująca - miał kamienny (,np. bazalt, granit, gnejs, mika); zagęszczony; frakcja: 1,0 31,5 mm grubość warstwy: 5cm Nawierzchnia wymaga podbudowy odpowiednio wyprofilowanej spadkami podłuŝnymi i poprzecznymi, odchyłki mierzone łatą o dł. 2 m. nie powinny być większe niŝ 2 mm. PodłoŜe powinno być wolne od zanieczyszczeń organicznych,kurzu, błota, piasku itp. Nie moŝe być zaolejone ( plamy naleŝy usunąć ). 15

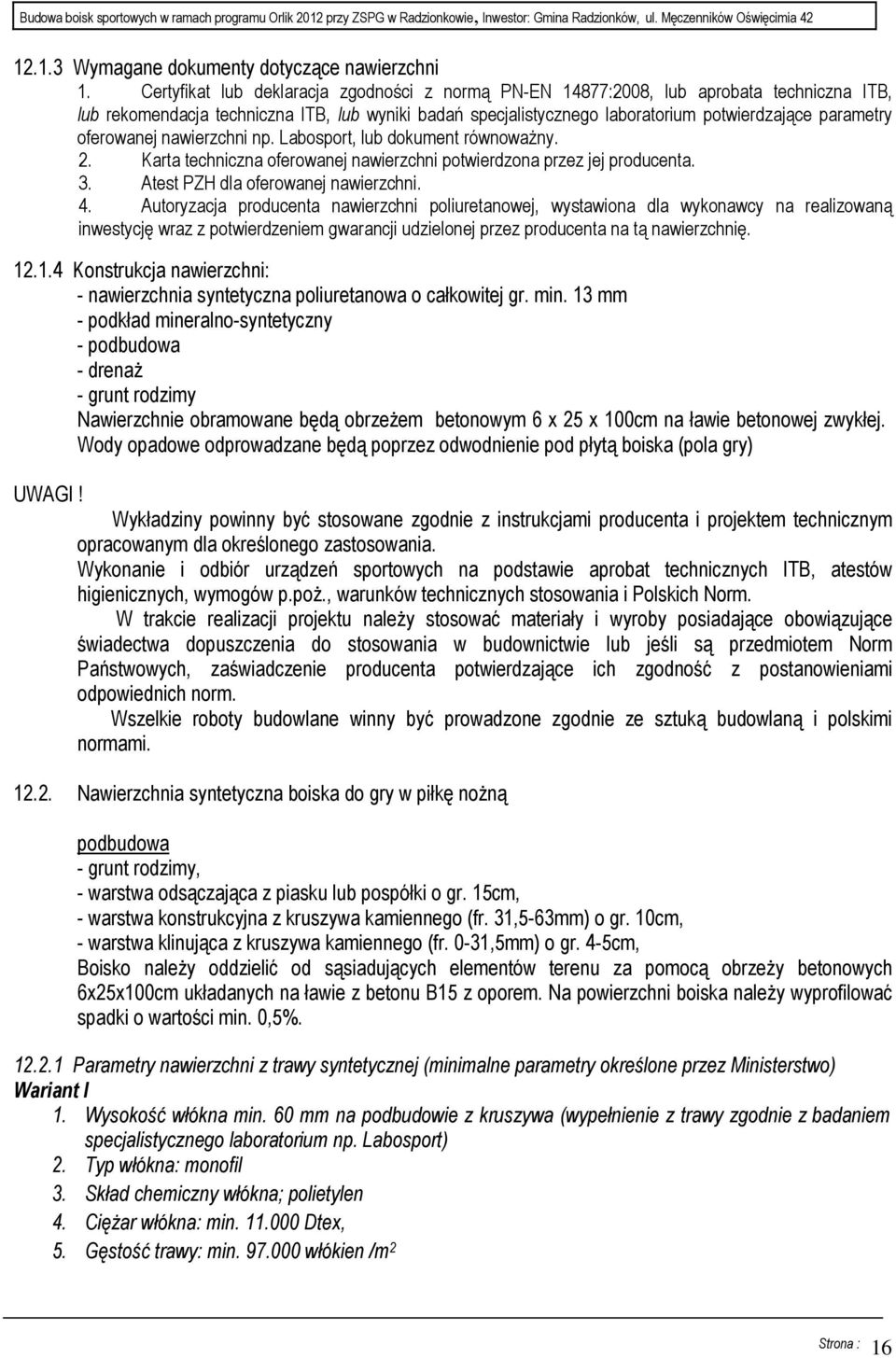

16 Wymagane dokumenty dotyczące nawierzchni 1. Certyfikat lub deklaracja zgodności z normą PN-EN 14877:2008, lub aprobata techniczna ITB, lub rekomendacja techniczna ITB, lub wyniki badań specjalistycznego laboratorium potwierdzające parametry oferowanej nawierzchni np. Labosport, lub dokument równowaŝny. 2. Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta. 3. Atest PZH dla oferowanej nawierzchni. 4. Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię Konstrukcja nawierzchni: - nawierzchnia syntetyczna poliuretanowa o całkowitej gr. min. 13 mm - podkład mineralno-syntetyczny - podbudowa - drenaŝ - grunt rodzimy Nawierzchnie obramowane będą obrzeŝem betonowym 6 x 25 x 100cm na ławie betonowej zwykłej. Wody opadowe odprowadzane będą poprzez odwodnienie pod płytą boiska (pola gry) UWAGI! Wykładziny powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania. Wykonanie i odbiór urządzeń sportowych na podstawie aprobat technicznych ITB, atestów higienicznych, wymogów p.poŝ., warunków technicznych stosowania i Polskich Norm. W trakcie realizacji projektu naleŝy stosować materiały i wyroby posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie lub jeśli są przedmiotem Norm Państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm. Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami Nawierzchnia syntetyczna boiska do gry w piłkę noŝną podbudowa - grunt rodzimy, - warstwa odsączająca z piasku lub pospółki o gr. 15cm, - warstwa konstrukcyjna z kruszywa kamiennego (fr. 31,5-63mm) o gr. 10cm, - warstwa klinująca z kruszywa kamiennego (fr. 0-31,5mm) o gr. 4-5cm, Boisko naleŝy oddzielić od sąsiadujących elementów terenu za pomocą obrzeŝy betonowych 6x25x100cm układanych na ławie z betonu B15 z oporem. Na powierzchni boiska naleŝy wyprofilować spadki o wartości min. 0,5% Parametry nawierzchni z trawy syntetycznej (minimalne parametry określone przez Ministerstwo) Wariant I 1. Wysokość włókna min. 60 mm na podbudowie z kruszywa (wypełnienie z trawy zgodnie z badaniem specjalistycznego laboratorium np. Labosport) 2. Typ włókna: monofil 3. Skład chemiczny włókna; polietylen 4. CięŜar włókna: min Dtex, 5. Gęstość trawy: min włókien /m 2 16

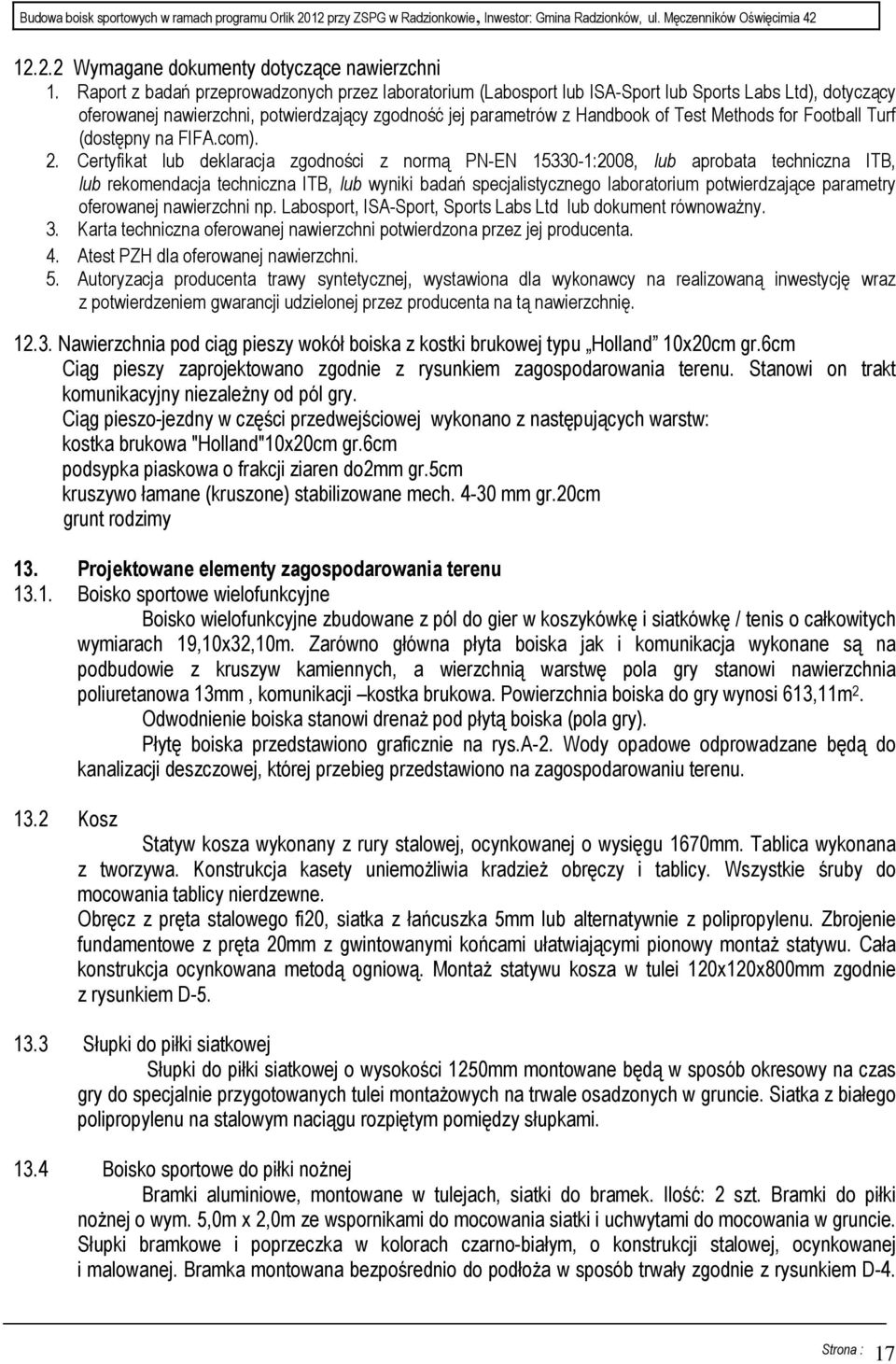

17 Wymagane dokumenty dotyczące nawierzchni 1. Raport z badań przeprowadzonych przez laboratorium (Labosport lub ISA-Sport lub Sports Labs Ltd), dotyczący oferowanej nawierzchni, potwierdzający zgodność jej parametrów z Handbook of Test Methods for Football Turf (dostępny na FIFA.com). 2. Certyfikat lub deklaracja zgodności z normą PN-EN :2008, lub aprobata techniczna ITB, lub rekomendacja techniczna ITB, lub wyniki badań specjalistycznego laboratorium potwierdzające parametry oferowanej nawierzchni np. Labosport, ISA-Sport, Sports Labs Ltd lub dokument równowaŝny. 3. Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta. 4. Atest PZH dla oferowanej nawierzchni. 5. Autoryzacja producenta trawy syntetycznej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię Nawierzchnia pod ciąg pieszy wokół boiska z kostki brukowej typu Holland 10x20cm gr.6cm Ciąg pieszy zaprojektowano zgodnie z rysunkiem zagospodarowania terenu. Stanowi on trakt komunikacyjny niezaleŝny od pól gry. Ciąg pieszo-jezdny w części przedwejściowej wykonano z następujących warstw: kostka brukowa "Holland"10x20cm gr.6cm podsypka piaskowa o frakcji ziaren do2mm gr.5cm kruszywo łamane (kruszone) stabilizowane mech mm gr.20cm grunt rodzimy 13. Projektowane elementy zagospodarowania terenu Boisko sportowe wielofunkcyjne Boisko wielofunkcyjne zbudowane z pól do gier w koszykówkę i siatkówkę / tenis o całkowitych wymiarach 19,10x32,10m. Zarówno główna płyta boiska jak i komunikacja wykonane są na podbudowie z kruszyw kamiennych, a wierzchnią warstwę pola gry stanowi nawierzchnia poliuretanowa 13mm, komunikacji kostka brukowa. Powierzchnia boiska do gry wynosi 613,11m 2. Odwodnienie boiska stanowi drenaŝ pod płytą boiska (pola gry). Płytę boiska przedstawiono graficznie na rys.a-2. Wody opadowe odprowadzane będą do kanalizacji deszczowej, której przebieg przedstawiono na zagospodarowaniu terenu Kosz Statyw kosza wykonany z rury stalowej, ocynkowanej o wysięgu 1670mm. Tablica wykonana z tworzywa. Konstrukcja kasety uniemoŝliwia kradzieŝ obręczy i tablicy. Wszystkie śruby do mocowania tablicy nierdzewne. Obręcz z pręta stalowego fi20, siatka z łańcuszka 5mm lub alternatywnie z polipropylenu. Zbrojenie fundamentowe z pręta 20mm z gwintowanymi końcami ułatwiającymi pionowy montaŝ statywu. Cała konstrukcja ocynkowana metodą ogniową. MontaŜ statywu kosza w tulei 120x120x800mm zgodnie z rysunkiem D Słupki do piłki siatkowej Słupki do piłki siatkowej o wysokości 1250mm montowane będą w sposób okresowy na czas gry do specjalnie przygotowanych tulei montaŝowych na trwale osadzonych w gruncie. Siatka z białego polipropylenu na stalowym naciągu rozpiętym pomiędzy słupkami Boisko sportowe do piłki noŝnej Bramki aluminiowe, montowane w tulejach, siatki do bramek. Ilość: 2 szt. Bramki do piłki noŝnej o wym. 5,0m x 2,0m ze wspornikami do mocowania siatki i uchwytami do mocowania w gruncie. Słupki bramkowe i poprzeczka w kolorach czarno-białym, o konstrukcji stalowej, ocynkowanej i malowanej. Bramka montowana bezpośrednio do podłoŝa w sposób trwały zgodnie z rysunkiem D-4. 17

18 Na wyposaŝeniu bramki siatka koloru białego z polipropylenu o grubości splotu 2,3mm bezwęzełkowa montowana na stałe Ogrodzenie Ogrodzenie stanowią słupy stalowe ocynkowane o rozstawie co 2,5m rozłoŝone jak na zagospodarowaniu terenu, pełniące jednocześnie odcinkowo funkcję piłkochwytów. Wypełnienie pól między słupkami panelowe od poziomu boiska do wys. 2m oraz z siatki polipropylenowej o oczku 10x10cm na wys.od 2,0 do 4,0m. Słupy osadzone na fundamentach betonowych na głębokości posadowienia -90cm poniŝej terenu. W części ogrodzenia umieszczone zostały brama wjazdowa 400cm oraz furtka wejściowa o szerokości 100cm. W strefie za bramkami ogrodzenie do wysokości 500cm pełni funkcję piłkochwytów. Przebieg ogrodzenia przedstawia rysunek Z-1, rozwiązanie techniczne D Kosze uliczne MontaŜ koszy na śmieci o pojemności 35l przewidziano w bezpośrednim sąsiedztwie ławek młodzieŝowych. Lokalizację koszy przedstawiono na rysunku Z Ławka młodzieŝowa 55x150cm Konstrukcja wykonana z rury 48,3 x 3,2. Listwy z tworzywa sztucznego wymiarach 40 x 120 x 1370 posiadające certyfikat PHZ. Wysokość ławki 850mm. Stopień wykonany z blachy łezkowej (przeciwpoślizgowa). Całość ocynkowana ogniowo. W komplecie prefabrykaty fundamentowe umoŝliwiające montaŝ. Rozmieszczenie ławek przedstawia rysunek Z Plac zabaw dla dzieci Plac zabaw dla dzieci o parametrach 15,62 x 15,62m zbudowany na następujących warstwach: - grunt rodzimy - frezowany 5cm - kruszywo łamane utwardzane mechanicznie 5-31,5mm -10cm - piasek 30cm Rozmieszczenie urządzeń zabawowych zgodnie z rysunkiem zagospodarowana terenu Z-1 oraz B-3 rzut placu zabaw, D-1 i D-2 rzuty przekroje urządzeń zabawowych. Podczas montowania wymienionych urządzeń naleŝy zwrócić uwagę, aby zachowane zostały strefy bezpieczeństwa pomiędzy urządzeniami. Projektowany plac zabaw ograniczony został obwodowo ciągiem komunikacji z kostki brukowej. Po zewnętrznej stronie chodnika umieszczono ławki dla opiekunów dzieci. UWAGA, STREFY BEZPIECZEŃSTWA URZĄDZEŃ ZABAWOWYCH NIE MOGĄ NA SIEBIE NACHODZIĆ! 14. Nawierzchnia pod ciąg pieszy z kostki brukowej typu Holland 10x20cm gr.6cm Ciąg pieszy zaprojektowano zgodnie z rysunkiem zagospodarowania terenu. Stanowi on trakt komunikacyjny- dojście do modułowego zaplecza boisk i boiska do koszykówki. Ciąg pieszo-jezdny w części przedwejściowej wykonano z następujących warstw: kostka brukowa "Holland"10x20cm gr.6cm podsypka piaskowa o frakcji ziaren do2mm gr.5cm kruszywo łamane (kruszone) stabilizowane mech mm gr.20cm grunt rodzimy 15. WYPOSAśENIE OŚWIETLENIE BOISK Boisko piłkarskie Maszt- słup stoŝkowy, wysokości 12,00 m z fundamentem i poprzeczkami na projektory oraz instalacją odgromową w ilości 6 sztuk. 18

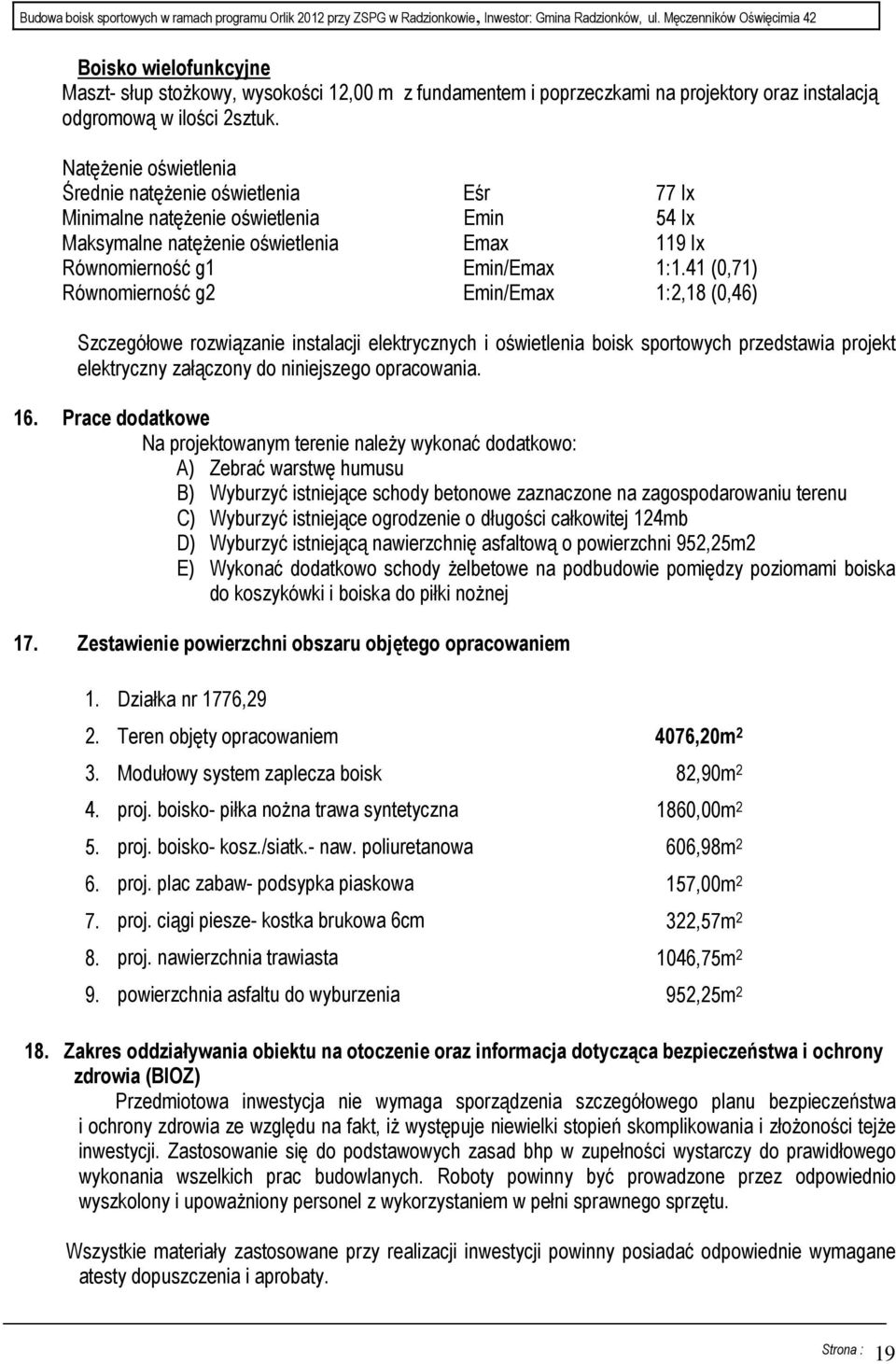

19 Boisko wielofunkcyjne Maszt- słup stoŝkowy, wysokości 12,00 m z fundamentem i poprzeczkami na projektory oraz instalacją odgromową w ilości 2sztuk. NatęŜenie oświetlenia Średnie natęŝenie oświetlenia Eśr 77 Ix Minimalne natęŝenie oświetlenia Emin 54 Ix Maksymalne natęŝenie oświetlenia Emax 119 Ix Równomierność g1 Emin/Emax 1:1.41 (0,71) Równomierność g2 Emin/Emax 1:2,18 (0,46) Szczegółowe rozwiązanie instalacji elektrycznych i oświetlenia boisk sportowych przedstawia projekt elektryczny załączony do niniejszego opracowania. 16. Prace dodatkowe Na projektowanym terenie naleŝy wykonać dodatkowo: A) Zebrać warstwę humusu B) Wyburzyć istniejące schody betonowe zaznaczone na zagospodarowaniu terenu C) Wyburzyć istniejące ogrodzenie o długości całkowitej 124mb D) Wyburzyć istniejącą nawierzchnię asfaltową o powierzchni 952,25m2 E) Wykonać dodatkowo schody Ŝelbetowe na podbudowie pomiędzy poziomami boiska do koszykówki i boiska do piłki noŝnej 17. Zestawienie powierzchni obszaru objętego opracowaniem 1. Działka nr 1776,29 2. Teren objęty opracowaniem 4076,20m 2 3. Modułowy system zaplecza boisk 82,90m 2 4. proj. boisko- piłka noŝna trawa syntetyczna 1860,00m 2 5. proj. boisko- kosz./siatk.- naw. poliuretanowa 606,98m 2 6. proj. plac zabaw- podsypka piaskowa 157,00m 2 7. proj. ciągi piesze- kostka brukowa 6cm 322,57m 2 8. proj. nawierzchnia trawiasta 1046,75m 2 9. powierzchnia asfaltu do wyburzenia 952,25m Zakres oddziaływania obiektu na otoczenie oraz informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ) Przedmiotowa inwestycja nie wymaga sporządzenia szczegółowego planu bezpieczeństwa i ochrony zdrowia ze względu na fakt, iŝ występuje niewielki stopień skomplikowania i złoŝoności tejŝe inwestycji. Zastosowanie się do podstawowych zasad bhp w zupełności wystarczy do prawidłowego wykonania wszelkich prac budowlanych. Roboty powinny być prowadzone przez odpowiednio wyszkolony i upowaŝniony personel z wykorzystaniem w pełni sprawnego sprzętu. Wszystkie materiały zastosowane przy realizacji inwestycji powinny posiadać odpowiednie wymagane atesty dopuszczenia i aprobaty. 19

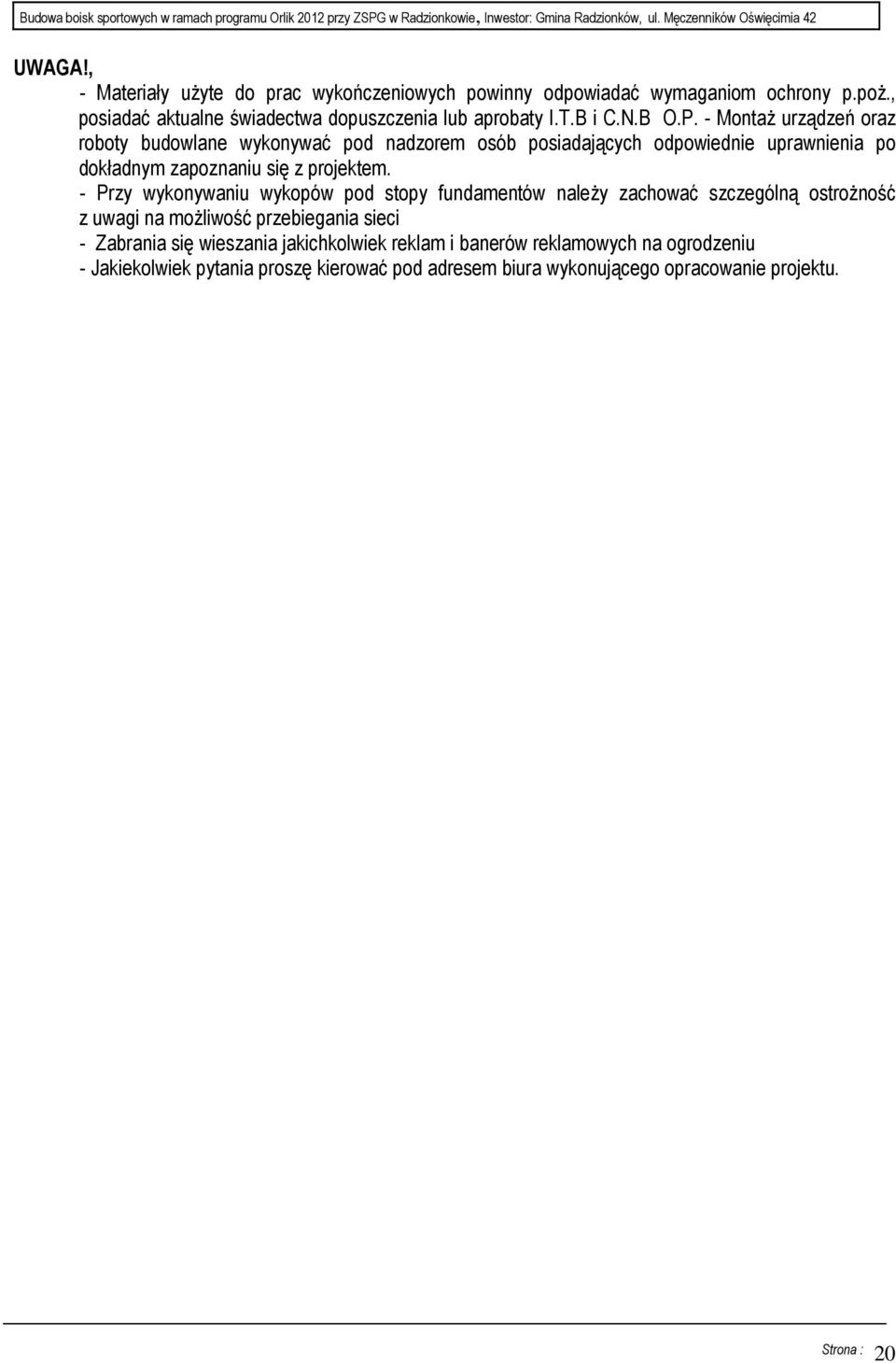

20 UWAGA!, - Materiały uŝyte do prac wykończeniowych powinny odpowiadać wymaganiom ochrony p.poŝ., posiadać aktualne świadectwa dopuszczenia lub aprobaty I.T.B i C.N.B O.P. - MontaŜ urządzeń oraz roboty budowlane wykonywać pod nadzorem osób posiadających odpowiednie uprawnienia po dokładnym zapoznaniu się z projektem. - Przy wykonywaniu wykopów pod stopy fundamentów naleŝy zachować szczególną ostroŝność z uwagi na moŝliwość przebiegania sieci - Zabrania się wieszania jakichkolwiek reklam i banerów reklamowych na ogrodzeniu - Jakiekolwiek pytania proszę kierować pod adresem biura wykonującego opracowanie projektu. 20
