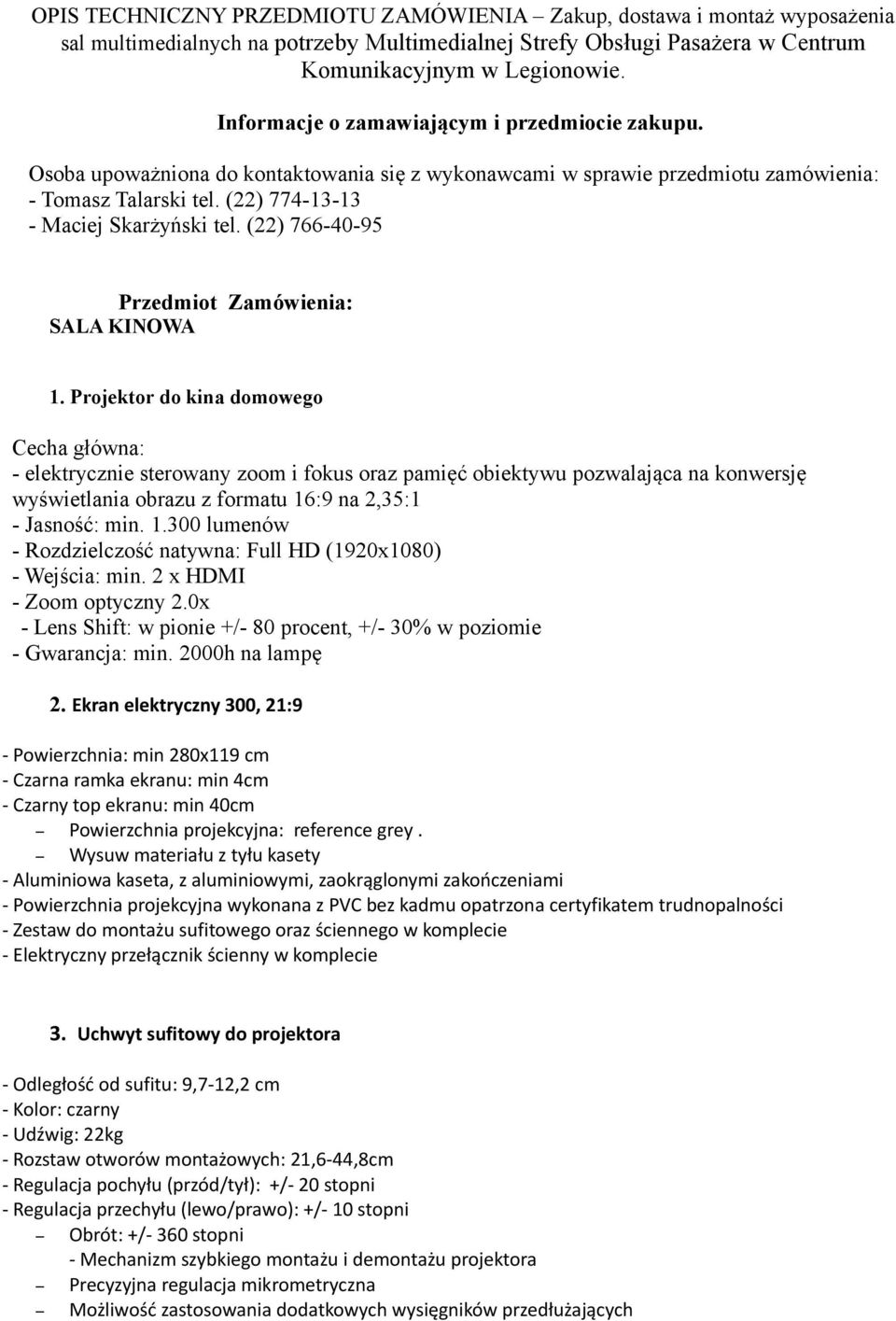

1 OPIS TECHNICZNY PRZEDMIOTU ZAMÓWIENIA Zakup, dostawa i montaż wyposażenia sal multimedialnych na potrzeby Multimedialnej Strefy Obsługi Pasażera w Centrum Komunikacyjnym w Legionowie. Informacje o zamawiającym i przedmiocie zakupu. Osoba upoważniona do kontaktowania się z wykonawcami w sprawie przedmiotu zamówienia: - Tomasz Talarski tel. (22) Maciej Skarżyński tel. (22) Przedmiot Zamówienia: SALA KINOWA 1. Projektor do kina domowego Cecha główna: - elektrycznie sterowany zoom i fokus oraz pamięć obiektywu pozwalająca na konwersję wyświetlania obrazu z formatu 16:9 na 2,35:1 - Jasność: min lumenów - Rozdzielczość natywna: Full HD (1920x1080) - Wejścia: min. 2 x HDMI - Zoom optyczny 2.0x - Lens Shift: w pionie +/- 80 procent, +/- 30% w poziomie - Gwarancja: min. 2000h na lampę 2. Ekran elektryczny 300, 21:9 - Powierzchnia: min 280x119 cm - Czarna ramka ekranu: min 4cm - Czarny top ekranu: min 40cm Powierzchnia projekcyjna: reference grey. Wysuw materiału z tyłu kasety - Aluminiowa kaseta, z aluminiowymi, zaokrąglonymi zakończeniami - Powierzchnia projekcyjna wykonana z PVC bez kadmu opatrzona certyfikatem trudnopalności - Zestaw do montażu sufitowego oraz ściennego w komplecie - Elektryczny przełącznik ścienny w komplecie 3. Uchwyt sufitowy do projektora - Odległość od sufitu: 9,7-12,2 cm - Kolor: czarny - Udźwig: 22kg - Rozstaw otworów montażowych: 21,6-44,8cm - Regulacja pochyłu (przód/tył): +/- 20 stopni - Regulacja przechyłu (lewo/prawo): +/- 10 stopni Obrót: +/- 360 stopni - Mechanizm szybkiego montażu i demontażu projektora Precyzyjna regulacja mikrometryczna Możliwość zastosowania dodatkowych wysięgników przedłużających

2 4. Szafa Rack Szafa teleinformatyczna z blatem - Wymiary: szerokość 60cm, głębokość 80cm, Wysokość użytkowa : 18U - Stopień ochrony: IP20 zgodnie z normą PN-EN Blat: płyta MDF - Korpus szafki z drzwiami szklanymi i zdejmowaną osłoną tylną - Cztery stopki regulacyjne - Szczotka do zastosowania w otworze kablowym 5. Kolumny głośnikowe 2 sztuki - Zakres częstotliwości +/- 3dB [Hz]: Czułość > 85 db - Impedancja [ohm]: 6 - SPL [db]: Rekomendowana moc wzmacniacza [Watt]: Częstotliwość podziału: Przetwornik wysokotonowy: 1 x 25 mm - Przetwornik niskotonowy: 2 x 7" - Typ obudowy: Bass reflex - Strojenie bass-refleksu [Hz]: 40,0 6. Kolumny głośnikowe 5 sztuk - Zakres częstotliwości +/- 3dB [Hz]: Czułość > 85 db - Impedancja [ohm]: 6 - SPL [db]:104 db - Rekomendowana moc wzmacniacza [Watt]: Częstotliwość podziału: Przetwornik wysokotonowy: 1x28 mm - Przetwornik niskotonowy: 1x4 1/2 mm - Typ obudowy: obudowa zamknięta - Uchwyt ścienny na przegubie kulowym 7. Głośnik niskotonowy - Zakres częstotliwości +/- 3dB [Hz]: SPL [db]: Częstotliwość podziału: Przetwornik niskotonowy: 1 x 12'' - Typ obudowy: Bass reflex - Strojenie bass-refleksu [Hz]: 36,0 - Maksymalna moc wzmacniacza, [RMS Watt]: Ciągła moc wzmacniacza, [RMS Watt]: Wejścia: mono, stereo - Impedancja wejściowa [kohm]: 25 - Funkcje: głośność (czułość), częstotliwość zwrotnicy, przełącznik fazy, przełącznik stand-by (auto power) on/off 8. Kabel głośnikowy 100 metrów - Żyła o polu przekroju poprzecznego 2,5 mm2 - Struktura wielowarstwowa powyżej 70 włókien - Wykonany z wysokogatunkowej miedzi 9. Odtwarzacz Blu-ray

3 Odtwarzacz Blu-ray Disc, DVD, CD, USB - Odtwarzane formaty: BD25, BD50, BD-RE, DVD, DVD+R, DVD-RW, CD-R, CD-RW, DTS Music Disc (DTS Audio CD, 5.1 Music Disc), HDCD, Super Video CD (SVCD), Video CD (VCD) - Odczyt plików:.ass,.smi,.sub,.3gp,.asf,.tp,.ts,.wmv,.gif,.jpg,.dat,.divx,.mkv,.mov,.mp4,.mpg,.m2ts,.ape,.flac,.m4a (AAC),.mp3,.wav,.wma - Obsługiwane formaty plików FAT16, FAT32, NTFS - Obsługiwane rozdzielczości 480i/576i, 480p/576p, 720p, 1080i, 1080p - Format obrazu: 16:9 Full, 16:9 Normal, 4:3 Pan & Scan, 4:3 Letterbox - System NTSC, PAL, Multi HDMI Color Space: RGB PC Level, RGB Video Level, YCbCr (4:4:4), YCbCr 4:2:2 - Wyjście HDMI > v1.4 (3D), HDCP Kodeki Video DivX 3, 4, 5, 6; DivX HD; MPEG-1; MPEG-2; MPEG-4; MPEG-4 AVC (H.264); VC-1 Xvid - Audio: AAC; Dolby Digital; Dolby Digital Plus; Dolby TrueHD; DTS Digital Surround; DTS-HD; WMA - Wyjścia audio (balanced XLR): +4 dbu = dbv - Output Level (unbalanced RCA): +6 dbv - Surround Audio DTS-Master Audio, DTS-HD High Resolution Audio, DTS Digital Surround, Dolby TrueHD, - - Dolby Digital (AC-3), Dolby Digital Plus (7.1ch) - Pasmo przenoszenia 20 Hz 20 khz (+0.5 db) - Stosunek sygnału do szumu > Całkowite zniekształcenia harmoniczne < 0,05 % - dynamic Range > 100 db - sterowania poprzez pilota, RS-232C lub IP - Ethernet (10 Mbps), Fast Ethernet (100 Mbps) - Wyjścia XLR (L/R, zrównoważone), RCA audio (7.1 surround), Coaxial, 9-pin D-Sub female RS-232C port - Zasilanie VAC, 50/60 Hz - Zużycie energi 15 W, < 0.5 W standby - Temperatura pracy 5 35 C - Możliwość montażu w szafie rack 10. Odtwarzacz - Odtwarzane format: CD-DA (CD-TEXT), CD-ROM (ISO9660), CD-R, MP3-CD - USB: FAT16 / FAT32 - Czytnik kart pamięci SD (FAT16 / FAT32) - Obsługiwany format WAV (16 bitowy 44,1 khz) - Obsługiwany format AAC (M4A do 320 kbps i VBR, 44,1 khz) - Obsługiwany format MP3 (MP3 do 320 kbps i VBR, 44,1 khz) - częstotliwości audio 10 Hz - 20 khz ( ± 1.0dB ) - Stosunek sygnału do szumu > 95 db - Całkowite zniekształcenia harmoniczne < 0,01 % - Łączność bezprzewodowa ze wsparciem SBC, MP3, AAC, aptx - Możliwość sparowania do 8 urządzeń - Tuner AM zakres częstotliwości : 520 khz khz - Wyjście RCA, zbalansowane XLR - Wejście Aux in: TRS (3.5mm) - Obsługa HDD do 2 TB, maksymalna liczba plików w folderze: 999, maksymalna liczba folderów: Zasilanie AC 230V, 50/60 Hz - Zużycie energii 30W - Temperatura pracy 5 35 C - Możliwość montażu w szafie rack 11. Amplituner - Wielokanałowy dźwięk przestrzenny: DTS HD Master, Dolby TrueHD, Dolby Atmos, Dolby Surround, Audyssey DSX, Wielokanałowe stereo - maksymalna liczba przetwarzanych kanałów (przedwzmacniacz) 11.2

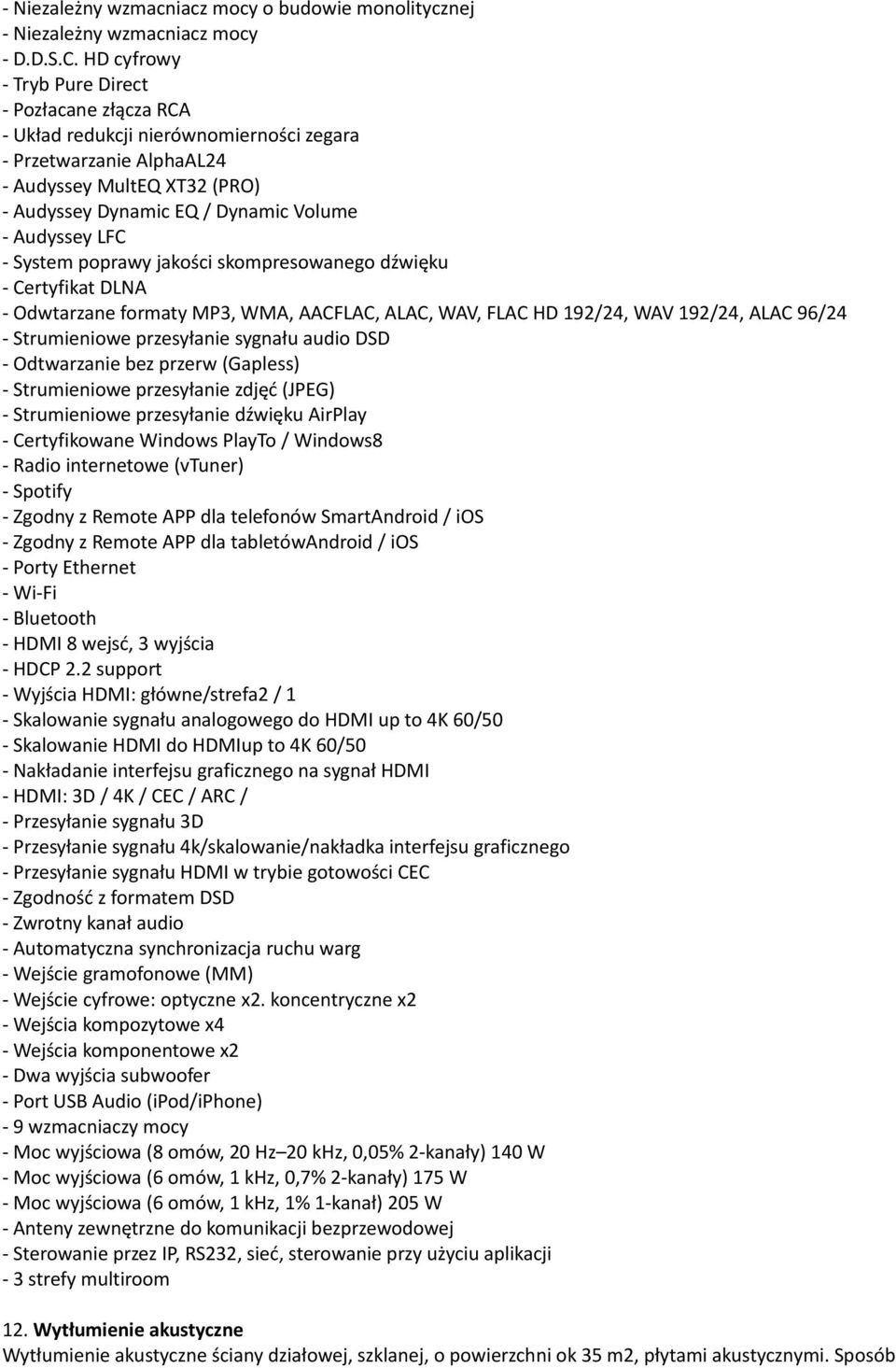

4 - Niezależny wzmacniacz mocy o budowie monolitycznej - Niezależny wzmacniacz mocy - D.D.S.C. HD cyfrowy - Tryb Pure Direct - Pozłacane złącza RCA - Układ redukcji nierównomierności zegara - Przetwarzanie AlphaAL24 - Audyssey MultEQ XT32 (PRO) - Audyssey Dynamic EQ / Dynamic Volume - Audyssey LFC - System poprawy jakości skompresowanego dźwięku - Certyfikat DLNA - Odwtarzane formaty MP3, WMA, AACFLAC, ALAC, WAV, FLAC HD 192/24, WAV 192/24, ALAC 96/24 - Strumieniowe przesyłanie sygnału audio DSD - Odtwarzanie bez przerw (Gapless) - Strumieniowe przesyłanie zdjęć (JPEG) - Strumieniowe przesyłanie dźwięku AirPlay - Certyfikowane Windows PlayTo / Windows8 - Radio internetowe (vtuner) - Spotify - Zgodny z Remote APP dla telefonów SmartAndroid / ios - Zgodny z Remote APP dla tabletówandroid / ios - Porty Ethernet - Wi-Fi - Bluetooth - HDMI 8 wejsć, 3 wyjścia - HDCP 2.2 support - Wyjścia HDMI: główne/strefa2 / 1 - Skalowanie sygnału analogowego do HDMI up to 4K 60/50 - Skalowanie HDMI do HDMIup to 4K 60/50 - Nakładanie interfejsu graficznego na sygnał HDMI - HDMI: 3D / 4K / CEC / ARC / - Przesyłanie sygnału 3D - Przesyłanie sygnału 4k/skalowanie/nakładka interfejsu graficznego - Przesyłanie sygnału HDMI w trybie gotowości CEC - Zgodność z formatem DSD - Zwrotny kanał audio - Automatyczna synchronizacja ruchu warg - Wejście gramofonowe (MM) - Wejście cyfrowe: optyczne x2. koncentryczne x2 - Wejścia kompozytowe x4 - Wejścia komponentowe x2 - Dwa wyjścia subwoofer - Port USB Audio (ipod/iphone) - 9 wzmacniaczy mocy - Moc wyjściowa (8 omów, 20 Hz 20 khz, 0,05% 2-kanały) 140 W - Moc wyjściowa (6 omów, 1 khz, 0,7% 2-kanały) 175 W - Moc wyjściowa (6 omów, 1 khz, 1% 1-kanał) 205 W - Anteny zewnętrzne do komunikacji bezprzewodowej - Sterowanie przez IP, RS232, sieć, sterowanie przy użyciu aplikacji - 3 strefy multiroom 12. Wytłumienie akustyczne Wytłumienie akustyczne ściany działowej, szklanej, o powierzchni ok 35 m2, płytami akustycznymi. Sposób

5 instalacji płyt, oraz wykończenie uzależniony będzie od wybranego materiału pochłaniającego. Aby zapewnić wystarczające wygłuszenie pomieszczenia, płyty akustyczne muszą spełniać następujące parametry: - Temperatura pracy: -50 do + 70 stopni Celsjusza - Współczynnik przewodzenia ciepła: lambda=0,026w/m2 - Minimalna wytrzymałość na rozciąganie: 80 kpa - Współczynnik izolacyjności akustycznej Rw, większy niż 41 db - Pochłanianie dźwięku w rurze impedancyjnej wg PN-EN ISO :2004: 100Hz Hz Hz Hz Hz Hz Hz Hz Hz Płyty wykonane z materiału trudnozapalnego, samogasnącego, zgodnego z atestem TZ/PN2855/210/2013, TZ/PN1021/209/ Z biegiem czasu nie ulega rozkładowi - Nie zawiera chemikaliów dla ochrony przed molami i pleśnią. - Odporny na pleśnie według normy: DIN IEC 68, części Odporny na robactwo i roztocza zawarte w kurzu. - Preferowany format płyty: 2000mmx1000mm. W zależności od wykończenia płyt akustycznych, wymagane może być pokrycie płytą GK. 13. Uniwersalny system sterowania - System sterowania składający się z programowalnego pilota zdalnego sterowania, oraz jednostki powielającej rozkazy. Jednostka powielająca wyposażona w dwa wyjścia dla IR blasterów (jack 2,5mm). - Pilot oraz jednostka programowane za pomocą aplikacji współpracującej z systemem windows (7/8/8.1/10). Pilot wyposażony w ciekłokrystaliczny ekran dotykowy. - Komunikacja między elementami systemu: RF - Inne protokoły: Bluetooth, Wifi 2,4 GHz, - Możliwość obsługi systemu za pomocą urządzeń z systemem Android(2.3.3) lub ios (v.5)interfejs microusb do połączenia z komputerem, - System wyposażony w stację ładującą do pilota, - Wymiary pilota: max 200x60x32 mm - Wymiary stacji 130x110x20 mm 14. Akcesoria i okablowanie: - Atestowany kabel HDMI 1.4 High - Speed wraz z obsługą Ethernetu: Wtyki wykończone 24-karatowym złotem wyposażone w PureLink SLS (Secure-Lock-System ) Interfejs HDMI z obsługą 3D, HEAC, ARC, Deep Color oraz x.v.color ) Wtyki HDMI A męski/hdmi A męski Kabel PureInstall (wyprodukowany z miedzi beztlenowej OFC o wysokiej czystości). Potrójne ekranowanie Wtyk, środkowa skorupa oraz tylna część w której kabel łączy się z całą wtyczką wykonana z jednego kawałka metalu - Pozostałe akcesoria należy dobrać w sposób umożliwiający poprawną instalację i konfigurację zaproponowanych elementów systemu 15. Montaż i uruchomienie zaoferowanych urządzeń

6 Sala Konferencyjna o rzucie koła 1. Projektor multimedialny o rozdzielczości WUXGA. - Typ projektora: LCD - Moc lampy: min 335 W - Cykl pracy lampy: min 4500 h (tryb eco) - Jasność: min 5400 ANSI lm - Kontrast: 5000:1 - Rozdzielczość natywna 1920x Wejścia: 1x HDMI, 1x DVI, 1x DiplayPort, 1xLAN (do połączeń sieciowych oraz video), 2x RGB (terminal VGA i BNC), 1x composite (CINCH), 1x serial input (DB9), 1x remote input (DB9) - Wyjścia: Monitor out (VGA) - Lens sift: min 60% w pionie i 10% w poziomie (od środka obrau), elektryczny -Korekcja trapezu: min 40 stopni w pionie i 30 stopni w poziomie - Wbudowany głośnik: 10W mono - Generowany poziom hałasu: mx 29 db (eco) - Waga: max 11 kg - Wymiary: max 530x180x Uchwyt sufitowy do projektora - Odległość od sufitu: 9,7-12,2 cm - Kolor: czarny - Udźwig: 22kg - Rozstaw otworów montażowych: 21,6-44,8cm - Regulacja pochyłu (przód/tył): +/- 20 stopni - Regulacja przechyłu (lewo/prawo): +/- 10 stopni - Obrót: +/- 360 stopni - Mechanizm szybkiego montażu i demontażu projektora - Precyzyjna regulacja mikrometryczna - Możliwość zastosowania dodatkowych wysięgników przedłużających 3. Ekran projekcyjny, elektryczny - Format ekranu: 16:10 - Ekran bez czarnych ramek - Kaseta aluminiowa, otwarta w dolnej części, malowana proszkowo na kolor biały - Wysuw materiału z tyłu kasety - Powierzchnie projekcyjne wykonane z PVC bez kadmu opatrzone certyfikatem trudnopalności - Zestaw do montażu ściennego i sufitowego w komplecie - Elektryczny przełącznik ścienny w komplecie - Rozmiar ekranu: 400x250 cm - Certyfikaty trudnopalności: B1, M1, M2 4. Konstrukcja montażowa do ekranu Konstrukcja montażowa umożliwiająca instalację ekranu projekcyjnego w pomieszczeniu o owalnym kształcie. Konstrukcja powinna się składać z dwóch elementów, mocowanych do ściany, umożliwiających instalację ekranu w odległości max 45 cm od ściany 5. Bezprzewodowy zestaw prezentacyjny: System umożliwiający bezprzewodową transmisję obrazu za pośrednictwem aktywatorów USB w formie p rzycisku. Urządzenie musi oferować możliwość wyświetenia minimum dwóch sygnałów wideo w tym sam ym czasie na współdzielonym ekranie. W zestawie z urządzeniem powinny znajdować się minimum dwa aktywatory sygnału.

7 Współpraca z systemami operacyjnymi: Windows 7/8/8.1/10 Mac OSX 10.10/10.11 Android 4.1, ios 7.0 i późniejsze. Możliwość współdzielenia obrazuz urządzeń mobilnych za pośrednictwem dedykowanej aplikacji. Współd zielenie dokumentów, przeglądarki, oraz wbudowanej kamery z telefonów komórkowych, za pośrednictwe m dedykowanej aplikacji Rozdzielczość wejściowa: max 3840x2160 Rozdzielczość wyjściowa: 1920x1200 Chłodzenie: pasywne Wyjście wideo: 1x HDMI Ilość klatek: min 30/sek Ilość jednoczesnych połączeń: min. 16 Możliwość wyświetlania pulpitu rozszerzonego Możliwość pracy w trybie stand alone, oraz trybu zintegrowanego z lokalną siecią wifi Zgodność z IEEE a/g/n Możliwość regulacji zasięgu transmisji sygnału wifi (do 30m) Częstotliwość: 2,4 oraz 5 GHz Wejścia: 1x RJ45 (LAN), 3x USB (minimum jedno wejście na froncie urządzenia) System anty-kradzieżowy: Kensington Lock Waga: max 600g Wymiary: max 205x115x45 mm z wyłączeniem anten transmisyjnych Możliwość uruchomienia aplikacji do łączności bez konieczności instalacji na dysku twardym. 6. Akcesoria i okablowanie: - Atestowany kabel HDMI 1.4 High Speed wraz z obsługą Ethernetu: Wtyki wykończone 24-karatowym złotem wyposażone w PureLink SLS (Secure-Lock-System ) Interfejs HDMI z obsługą 3D, HEAC, ARC, Deep Color oraz x.v.color ) Wtyki HDMI A męski/hdmi A męski Kabel PureInstall (wyprodukowany z miedzi beztlenowej OFC o wysokiej czystości). Potrójne ekranowanie Wtyk, środkowa skorupa oraz tylna część w której kabel łączy się z całą wtyczką wykonana z jednego kawałka metalu - Pozostałe akcesoria należy dobrać w sposób umożliwiający poprawną instalację i konfigurację zaproponowanych elementów systemu 7. Montaż i uruchomienie urządzeń Wykonawca musi podać w swojej ofercie konkretne modele oferowanego sprzętu.
