1 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO TECHNOLOGII I WYPOSAŻENIA WYDZIAŁU CHEMII UNIWERSYTETU IM. ADAMA MICKIEWICZA W POZNANIU MEBLE BIUROWE SEGMENT G SPIS RYSUNKÓW 1. Pokój profesorski rys. nr 2 2. Pokój profesorski rys. nr 2a 3. Laboratoria komputerowe rys. nr 2b 4. Laboratoria komputerowe rys. nr 2c 5. Laboratoria komputerowe rys. nr 2d 6. Węzeł sanit.z aneksem kuchennym i pom. Sprzątaczek rys. nr 4 7. Węzeł sanit.z aneksem kuchennym i pom.tech. rys. nr 5 7. Pom. sprzątaczek rys. nr 6 8. Pom. Socjalne rys. nr 7 9. Pom. Socjalne rys. nr 11a OPIS TECHNICZNY 1. Podstawa opracowania - projekt budowlany Wydziału opracowany w grudniu 2006 r. - wytyczne Inwestora - robocze uzgodnienia z przedstawicielami Inwestora - uzgodnienia międzybranżowe 2. Wstęp Projektowany Wydział Chemii jest przedsięwzięciem składającym się z wyodrębnionych bloków funkcjonalno użytkowych, których poszczególne części mają charakter powtarzalnych jednostek. W projekcie dla każdej powtarzalnej jednostki lub bloku jednostek przewidziano odrębną kartę graficzną określającą umeblowanie, wyposażenie, uzbrojenie w media i wytyczne budowlane. Każda karta została uzgodniona z przyszłym użytkownikiem obiektu. Na podstawie poszczególnych kart sporządzono zbiorcze zestawienie mebli i wyposażenia. Projekt nie zawiera specjalistycznych urządzeń i aparatury, która zostanie przeniesiona z istniejącej siedziby Wydziału oraz mebli laboratoryjnych objętych odrębnym opracowaniem. 3. Minimalne wymagania technologiczne mebli. Poniższy opis przedstawia minimalne wymagania dotyczące wyposażenia meblowego. Wykonawcy mogą przedstawić oferty równoważne. Wykonawcy mogą zaproponować rozwiązania równoważne o takich samych parametrach lub je przewyższające, jednak ich obowiązkiem jest udowodnienie równoważności. Zamawiający akceptuje oferty równoważne, m.in. o ile spełnione są minimalne grubości podanych materiałów oraz komponentów. W przypadku oferowania mebli równoważnych należy przedstawić dokładny opis wraz z nazwą handlowa oraz nazwą producenta. Na etapie realizacji należy umożliwić weryfikację dostarczanych mebli i w przypadku stwierdzenia niezgodności, możliwe jest wstrzymanie całej dostawy wraz z nakazem natychmiastowej wymiany na koszt i odpowiedzialność Wykonawcy. Ewentualne wskazane nazwy produktów oraz ich producenci mają na celu jedynie przybliżyć wymagania, których nie można było opisać przy pomocy dostatecznie dokładnych i zrozumiałych określeń.

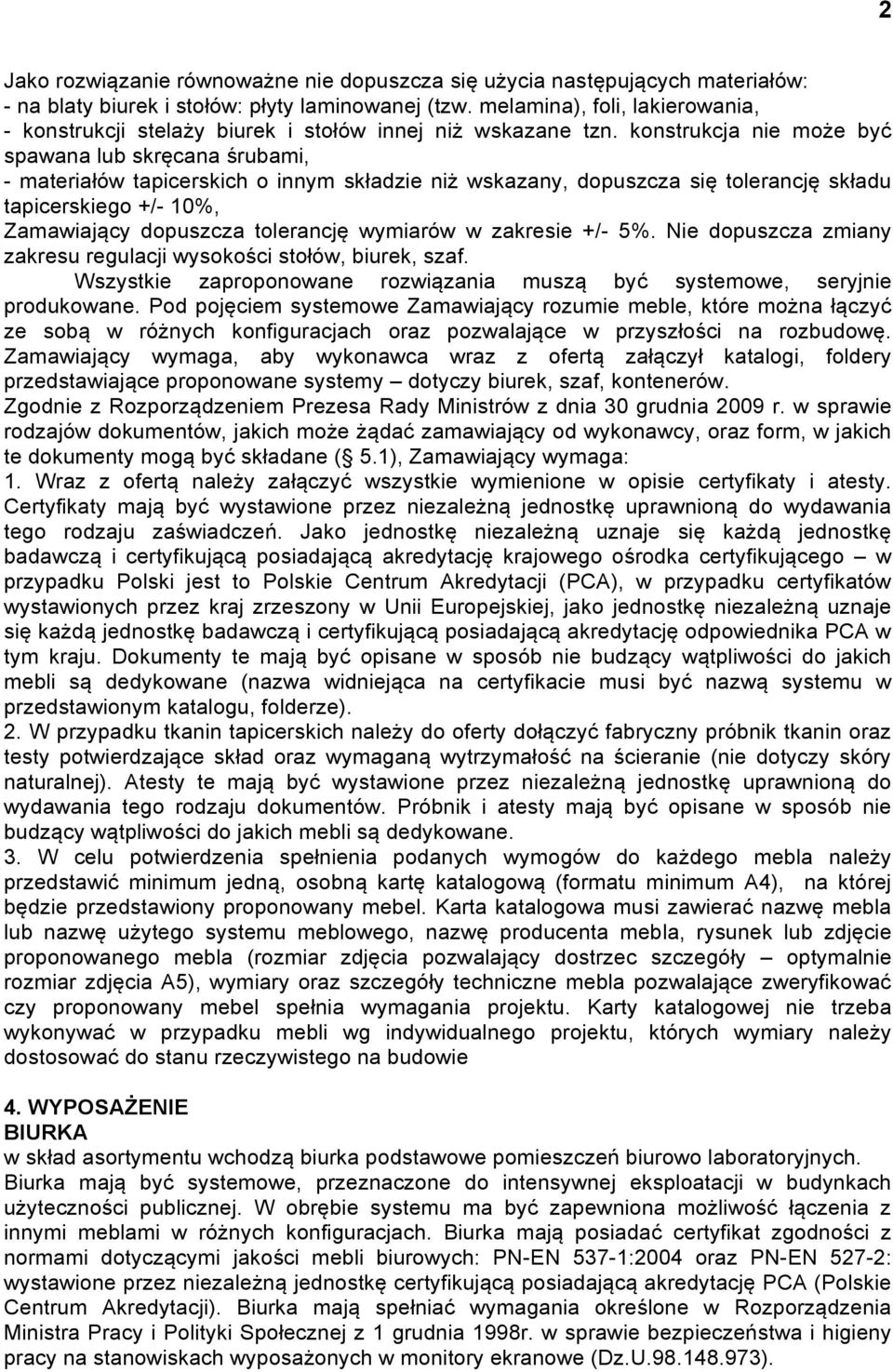

2 2 Jako rozwiązanie równoważne nie dopuszcza się użycia następujących materiałów: - na blaty biurek i stołów: płyty laminowanej (tzw. melamina), foli, lakierowania, - konstrukcji stelaży biurek i stołów innej niż wskazane tzn. konstrukcja nie może być spawana lub skręcana śrubami, - materiałów tapicerskich o innym składzie niż wskazany, dopuszcza się tolerancję składu tapicerskiego +/- 10%, Zamawiający dopuszcza tolerancję wymiarów w zakresie +/- 5%. Nie dopuszcza zmiany zakresu regulacji wysokości stołów, biurek, szaf. Wszystkie zaproponowane rozwiązania muszą być systemowe, seryjnie produkowane. Pod pojęciem systemowe Zamawiający rozumie meble, które można łączyć ze sobą w różnych konfiguracjach oraz pozwalające w przyszłości na rozbudowę. Zamawiający wymaga, aby wykonawca wraz z ofertą załączył katalogi, foldery przedstawiające proponowane systemy dotyczy biurek, szaf, kontenerów. Zgodnie z Rozporządzeniem Prezesa Rady Ministrów z dnia 30 grudnia 2009 r. w sprawie rodzajów dokumentów, jakich może żądać zamawiający od wykonawcy, oraz form, w jakich te dokumenty mogą być składane ( 5.1), Zamawiający wymaga: 1. Wraz z ofertą należy załączyć wszystkie wymienione w opisie certyfikaty i atesty. Certyfikaty mają być wystawione przez niezależną jednostkę uprawnioną do wydawania tego rodzaju zaświadczeń. Jako jednostkę niezależną uznaje się każdą jednostkę badawczą i certyfikującą posiadającą akredytację krajowego ośrodka certyfikującego w przypadku Polski jest to Polskie Centrum Akredytacji (PCA), w przypadku certyfikatów wystawionych przez kraj zrzeszony w Unii Europejskiej, jako jednostkę niezależną uznaje się każdą jednostkę badawczą i certyfikującą posiadającą akredytację odpowiednika PCA w tym kraju. Dokumenty te mają być opisane w sposób nie budzący wątpliwości do jakich mebli są dedykowane (nazwa widniejąca na certyfikacie musi być nazwą systemu w przedstawionym katalogu, folderze). 2. W przypadku tkanin tapicerskich należy do oferty dołączyć fabryczny próbnik tkanin oraz testy potwierdzające skład oraz wymaganą wytrzymałość na ścieranie (nie dotyczy skóry naturalnej). Atesty te mają być wystawione przez niezależną jednostkę uprawnioną do wydawania tego rodzaju dokumentów. Próbnik i atesty mają być opisane w sposób nie budzący wątpliwości do jakich mebli są dedykowane. 3. W celu potwierdzenia spełnienia podanych wymogów do każdego mebla należy przedstawić minimum jedną, osobną kartę katalogową (formatu minimum A4), na której będzie przedstawiony proponowany mebel. Karta katalogowa musi zawierać nazwę mebla lub nazwę użytego systemu meblowego, nazwę producenta mebla, rysunek lub zdjęcie proponowanego mebla (rozmiar zdjęcia pozwalający dostrzec szczegóły optymalnie rozmiar zdjęcia A5), wymiary oraz szczegóły techniczne mebla pozwalające zweryfikować czy proponowany mebel spełnia wymagania projektu. Karty katalogowej nie trzeba wykonywać w przypadku mebli wg indywidualnego projektu, których wymiary należy dostosować do stanu rzeczywistego na budowie 4. WYPOSAŻENIE BIURKA w skład asortymentu wchodzą biurka podstawowe pomieszczeń biurowo laboratoryjnych. Biurka mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. W obrębie systemu ma być zapewniona możliwość łączenia z innymi meblami w różnych konfiguracjach. Biurka mają posiadać certyfikat zgodności z normami dotyczącymi jakości mebli biurowych: PN-EN 537-1:2004 oraz PN-EN 527-2: wystawione przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Biurka mają spełniać wymagania określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 1 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ).

3 3 B1 biurko 80 x Blat ma być wykonany z płyty wiórowej, trójwarstwowej spełniającą normę E1, grubości 22mm, pokryty laminatem HPL o grubości min 0,40 mm w kolorze brzoza - Krawędź biurka ma być trwale zabezpieczona doklejką PCV o grubości 2,0 mm - Konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi biurka lub stołu oraz nóg z płynną regulacją wysokości w zakresie 60-82cm. Całość ma być w kolorze RAL Nogi mają być okrągłe o grubości 40-45mm (+/-2mm) - Stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta 3,5cm x 2,0cm. Ze względów jakościowych rama stelaża nie jest spawana lub skręcana śrubami (łączenia wykonane są przy pomocy techniki wciskowo-mimośrodowej), zapewniając tym samym jednorodność konstrukcji. - Nogi biurka mają być przykręcane do stelaża, a nie do blatu dzięki jest zwiększona wytrzymałość i trwałość mebla oraz łatwość przeprowadzenia wielokrotnego rozmontowania i zmontowania biurka bez pogorszenia jego stabilności i jakości - Gniazda mocowania nóg w stelażu muszą być wykonane z metalu (optymalnie powinien to być odlew żeliwny lub aluminiowy), okrągły, idealnie spasowany ze średnicą nogi tak, aby po przykręceniu nogi nie było żadnej szczeliny i noga była sztywna w gnieździe - Biurka i stoły przystosowane są do zastosowania pionowego i poziomego systemu prowadzenia okablowania strukturalnego. - Biurka mają być wyposażone w uchwyt do stacji komputerowej typu tower Uchwyt ma być wykonany ze stali i lakierowany farba proszkową odporną na zarysowania w kolorze RAL Miejsca styku obudowy komputera i uchwytu mają być wykończone miękką pianka tłumiąca drgania i ograniczającą przenoszenie tych drgań na biurko. Uchwyt ma posiadać system montażu umożliwiający montaż w dowolnym miejscu pod blatem. Uchwyt ma posiadać płynną regulacja szerokości uchwytu od 15 do 30 cm, wysokości od 30 do 50 cm. - Biurka należy wyposażyć w przelotkę w blacie na kable, wykonaną z tworzywa sztucznego w kolorze zbliżonym do blatu lub w kolorze srebrnym. B2 biurko pomocnik 160 x 42 - Blat ma być wykonany z płyty wiórowej, trójwarstwowej spełniającą normę E1, grubości 22mm, pokryty laminatem HPL o grubości min 0,40 mm w kolorze brzoza - Krawędź biurka ma być trwale zabezpieczona doklejką PCV o grubości 2,0 mm - Konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi biurka lub stołu oraz nóg z płynną regulacją wysokości w zakresie 60-82cm. Całość ma być w kolorze RAL Nogi mają być okrągłe o grubości 40-45mm (+/-2mm) - Stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta 3,5cm x 2,0cm. Ze względów jakościowych rama stelaża nie jest spawana lub skręcana śrubami (łączenia wykonane są przy pomocy techniki wciskowo-mimośrodowej), zapewniając tym samym jednorodność konstrukcji. - Nogi biurka mają być przykręcane do stelaża, a nie do blatu dzięki jest zwiększona wytrzymałość i trwałość mebla oraz łatwość przeprowadzenia wielokrotnego rozmontowania i zmontowania biurka bez pogorszenia jego stabilności i jakości - Gniazda mocowania nóg w stelażu muszą być wykonane z metalu (optymalnie powinien to być odlew żeliwny lub aluminiowy), okrągły, idealnie spasowany ze średnicą nogi tak, aby po przykręceniu nogi nie było żadnej szczeliny i noga była sztywna w gnieździe - Biurka i stoły przystosowane są do zastosowania pionowego i poziomego systemu prowadzenia okablowania strukturalnego. - Biurka należy wyposażyć w przelotkę w blacie na kable, wykonaną z tworzywa sztucznego w kolorze zbliżonym do blatu lub w kolorze srebrnym.

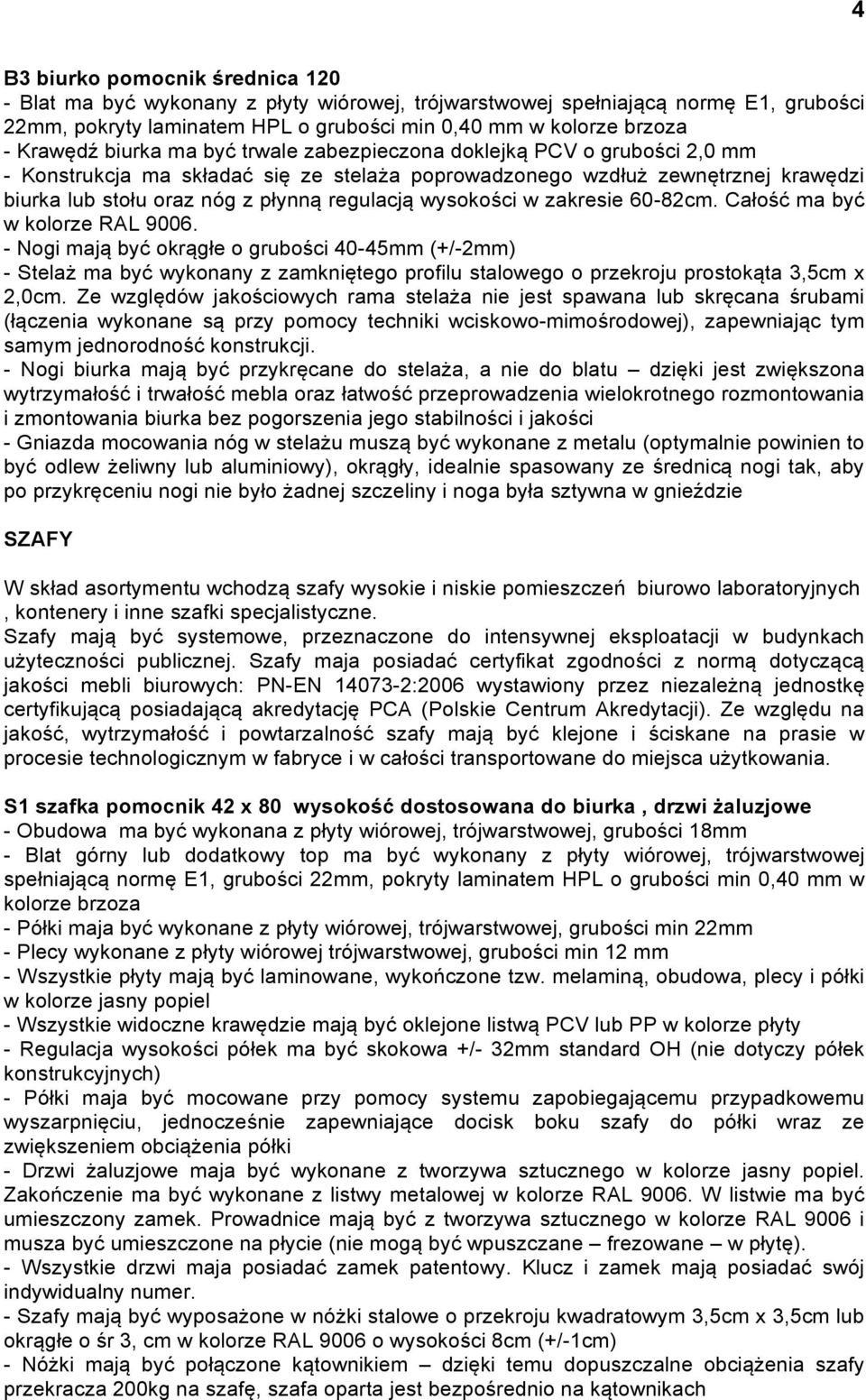

4 4 B3 biurko pomocnik średnica Blat ma być wykonany z płyty wiórowej, trójwarstwowej spełniającą normę E1, grubości 22mm, pokryty laminatem HPL o grubości min 0,40 mm w kolorze brzoza - Krawędź biurka ma być trwale zabezpieczona doklejką PCV o grubości 2,0 mm - Konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi biurka lub stołu oraz nóg z płynną regulacją wysokości w zakresie 60-82cm. Całość ma być w kolorze RAL Nogi mają być okrągłe o grubości 40-45mm (+/-2mm) - Stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta 3,5cm x 2,0cm. Ze względów jakościowych rama stelaża nie jest spawana lub skręcana śrubami (łączenia wykonane są przy pomocy techniki wciskowo-mimośrodowej), zapewniając tym samym jednorodność konstrukcji. - Nogi biurka mają być przykręcane do stelaża, a nie do blatu dzięki jest zwiększona wytrzymałość i trwałość mebla oraz łatwość przeprowadzenia wielokrotnego rozmontowania i zmontowania biurka bez pogorszenia jego stabilności i jakości - Gniazda mocowania nóg w stelażu muszą być wykonane z metalu (optymalnie powinien to być odlew żeliwny lub aluminiowy), okrągły, idealnie spasowany ze średnicą nogi tak, aby po przykręceniu nogi nie było żadnej szczeliny i noga była sztywna w gnieździe SZAFY W skład asortymentu wchodzą szafy wysokie i niskie pomieszczeń biurowo laboratoryjnych, kontenery i inne szafki specjalistyczne. Szafy mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. Szafy maja posiadać certyfikat zgodności z normą dotyczącą jakości mebli biurowych: PN-EN :2006 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ze względu na jakość, wytrzymałość i powtarzalność szafy mają być klejone i ściskane na prasie w procesie technologicznym w fabryce i w całości transportowane do miejsca użytkowania. S1 szafka pomocnik 42 x 80 wysokość dostosowana do biurka, drzwi żaluzjowe - Obudowa ma być wykonana z płyty wiórowej, trójwarstwowej, grubości 18mm - Blat górny lub dodatkowy top ma być wykonany z płyty wiórowej, trójwarstwowej spełniającą normę E1, grubości 22mm, pokryty laminatem HPL o grubości min 0,40 mm w kolorze brzoza - Półki maja być wykonane z płyty wiórowej, trójwarstwowej, grubości min 22mm - Plecy wykonane z płyty wiórowej trójwarstwowej, grubości min 12 mm - Wszystkie płyty mają być laminowane, wykończone tzw. melaminą, obudowa, plecy i półki w kolorze jasny popiel - Wszystkie widoczne krawędzie mają być oklejone listwą PCV lub PP w kolorze płyty - Regulacja wysokości półek ma być skokowa +/- 32mm standard OH (nie dotyczy półek konstrukcyjnych) - Półki maja być mocowane przy pomocy systemu zapobiegającemu przypadkowemu wyszarpnięciu, jednocześnie zapewniające docisk boku szafy do półki wraz ze zwiększeniem obciążenia półki - Drzwi żaluzjowe maja być wykonane z tworzywa sztucznego w kolorze jasny popiel. Zakończenie ma być wykonane z listwy metalowej w kolorze RAL W listwie ma być umieszczony zamek. Prowadnice mają być z tworzywa sztucznego w kolorze RAL 9006 i musza być umieszczone na płycie (nie mogą być wpuszczane frezowane w płytę). - Wszystkie drzwi maja posiadać zamek patentowy. Klucz i zamek mają posiadać swój indywidualny numer. - Szafy mają być wyposażone w nóżki stalowe o przekroju kwadratowym 3,5cm x 3,5cm lub okrągłe o śr 3, cm w kolorze RAL 9006 o wysokości 8cm (+/-1cm) - Nóżki mają być połączone kątownikiem dzięki temu dopuszczalne obciążenia szafy przekracza 200kg na szafę, szafa oparta jest bezpośrednio na kątownikach

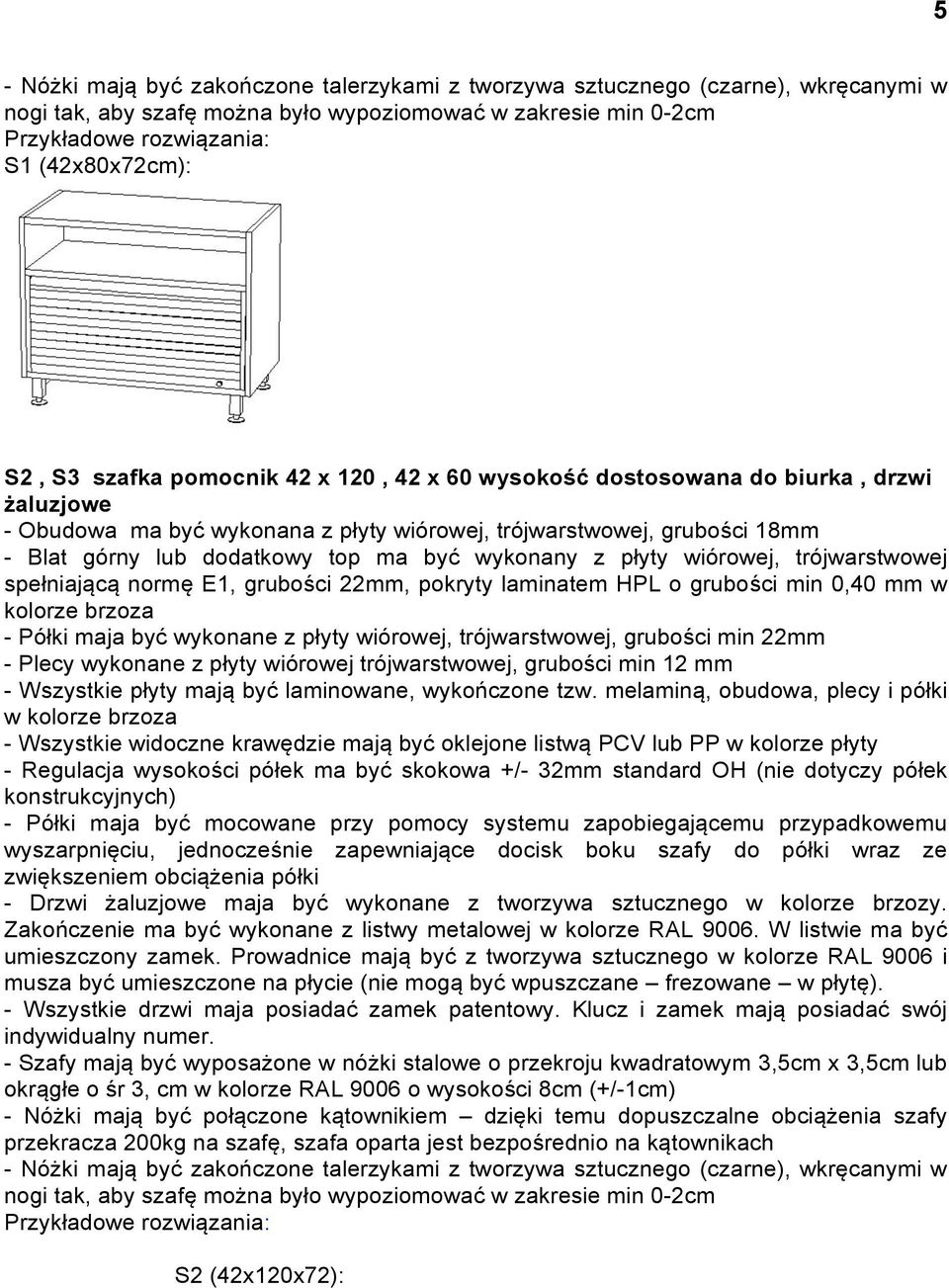

5 5 - Nóżki mają być zakończone talerzykami z tworzywa sztucznego (czarne), wkręcanymi w nogi tak, aby szafę można było wypoziomować w zakresie min 0-2cm Przykładowe rozwiązania: S1 (42x80x72cm): S2, S3 szafka pomocnik 42 x 120, 42 x 60 wysokość dostosowana do biurka, drzwi żaluzjowe - Obudowa ma być wykonana z płyty wiórowej, trójwarstwowej, grubości 18mm - Blat górny lub dodatkowy top ma być wykonany z płyty wiórowej, trójwarstwowej spełniającą normę E1, grubości 22mm, pokryty laminatem HPL o grubości min 0,40 mm w kolorze brzoza - Półki maja być wykonane z płyty wiórowej, trójwarstwowej, grubości min 22mm - Plecy wykonane z płyty wiórowej trójwarstwowej, grubości min 12 mm - Wszystkie płyty mają być laminowane, wykończone tzw. melaminą, obudowa, plecy i półki w kolorze brzoza - Wszystkie widoczne krawędzie mają być oklejone listwą PCV lub PP w kolorze płyty - Regulacja wysokości półek ma być skokowa +/- 32mm standard OH (nie dotyczy półek konstrukcyjnych) - Półki maja być mocowane przy pomocy systemu zapobiegającemu przypadkowemu wyszarpnięciu, jednocześnie zapewniające docisk boku szafy do półki wraz ze zwiększeniem obciążenia półki - Drzwi żaluzjowe maja być wykonane z tworzywa sztucznego w kolorze brzozy. Zakończenie ma być wykonane z listwy metalowej w kolorze RAL W listwie ma być umieszczony zamek. Prowadnice mają być z tworzywa sztucznego w kolorze RAL 9006 i musza być umieszczone na płycie (nie mogą być wpuszczane frezowane w płytę). - Wszystkie drzwi maja posiadać zamek patentowy. Klucz i zamek mają posiadać swój indywidualny numer. - Szafy mają być wyposażone w nóżki stalowe o przekroju kwadratowym 3,5cm x 3,5cm lub okrągłe o śr 3, cm w kolorze RAL 9006 o wysokości 8cm (+/-1cm) - Nóżki mają być połączone kątownikiem dzięki temu dopuszczalne obciążenia szafy przekracza 200kg na szafę, szafa oparta jest bezpośrednio na kątownikach - Nóżki mają być zakończone talerzykami z tworzywa sztucznego (czarne), wkręcanymi w nogi tak, aby szafę można było wypoziomować w zakresie min 0-2cm Przykładowe rozwiązania: S2 (42x120x72):

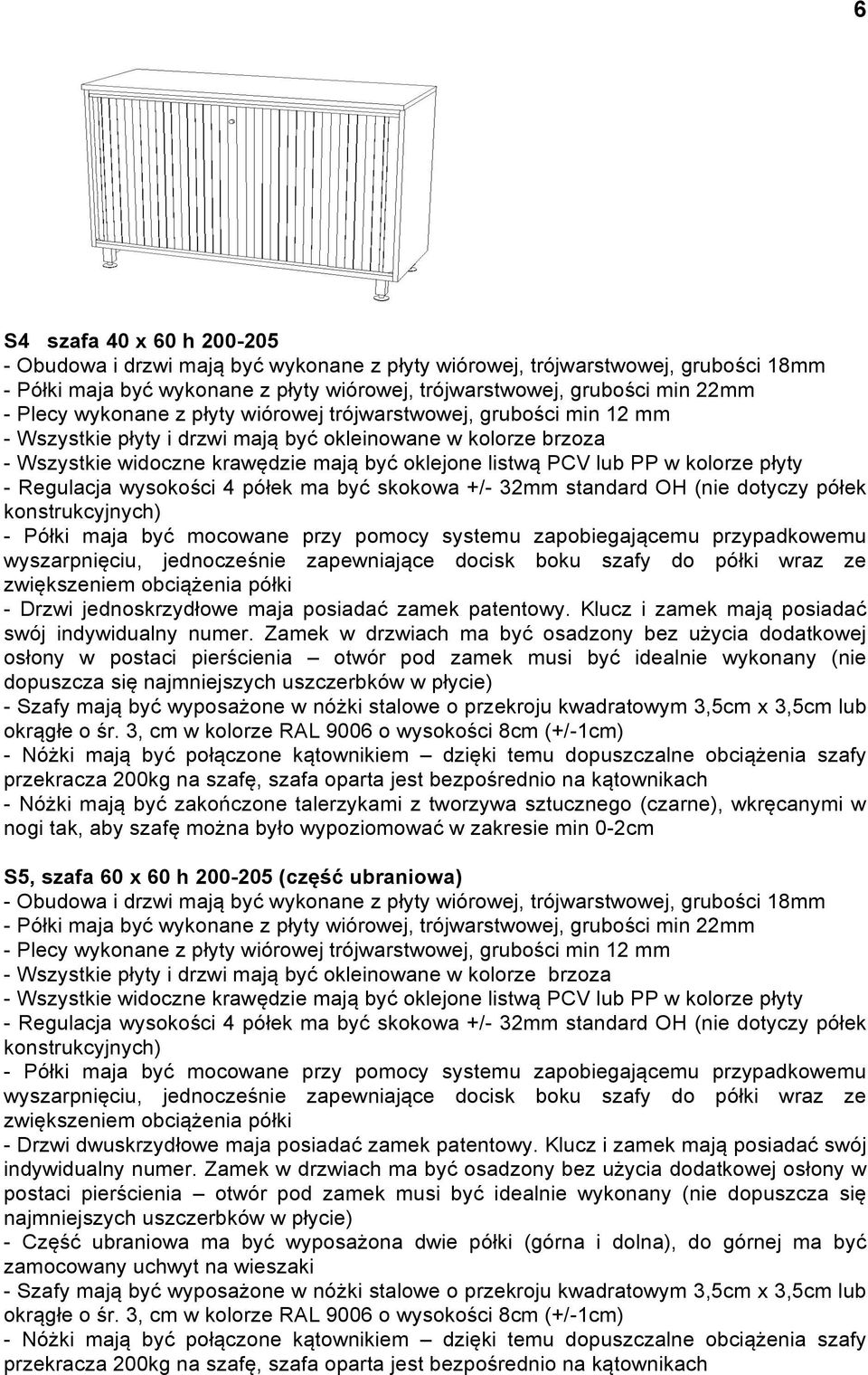

6 6 S4 szafa 40 x 60 h Obudowa i drzwi mają być wykonane z płyty wiórowej, trójwarstwowej, grubości 18mm - Półki maja być wykonane z płyty wiórowej, trójwarstwowej, grubości min 22mm - Plecy wykonane z płyty wiórowej trójwarstwowej, grubości min 12 mm - Wszystkie płyty i drzwi mają być okleinowane w kolorze brzoza - Wszystkie widoczne krawędzie mają być oklejone listwą PCV lub PP w kolorze płyty - Regulacja wysokości 4 półek ma być skokowa +/- 32mm standard OH (nie dotyczy półek konstrukcyjnych) - Półki maja być mocowane przy pomocy systemu zapobiegającemu przypadkowemu wyszarpnięciu, jednocześnie zapewniające docisk boku szafy do półki wraz ze zwiększeniem obciążenia półki - Drzwi jednoskrzydłowe maja posiadać zamek patentowy. Klucz i zamek mają posiadać swój indywidualny numer. Zamek w drzwiach ma być osadzony bez użycia dodatkowej osłony w postaci pierścienia otwór pod zamek musi być idealnie wykonany (nie dopuszcza się najmniejszych uszczerbków w płycie) - Szafy mają być wyposażone w nóżki stalowe o przekroju kwadratowym 3,5cm x 3,5cm lub okrągłe o śr. 3, cm w kolorze RAL 9006 o wysokości 8cm (+/-1cm) - Nóżki mają być połączone kątownikiem dzięki temu dopuszczalne obciążenia szafy przekracza 200kg na szafę, szafa oparta jest bezpośrednio na kątownikach - Nóżki mają być zakończone talerzykami z tworzywa sztucznego (czarne), wkręcanymi w nogi tak, aby szafę można było wypoziomować w zakresie min 0-2cm S5, szafa 60 x 60 h (część ubraniowa) - Obudowa i drzwi mają być wykonane z płyty wiórowej, trójwarstwowej, grubości 18mm - Półki maja być wykonane z płyty wiórowej, trójwarstwowej, grubości min 22mm - Plecy wykonane z płyty wiórowej trójwarstwowej, grubości min 12 mm - Wszystkie płyty i drzwi mają być okleinowane w kolorze brzoza - Wszystkie widoczne krawędzie mają być oklejone listwą PCV lub PP w kolorze płyty - Regulacja wysokości 4 półek ma być skokowa +/- 32mm standard OH (nie dotyczy półek konstrukcyjnych) - Półki maja być mocowane przy pomocy systemu zapobiegającemu przypadkowemu wyszarpnięciu, jednocześnie zapewniające docisk boku szafy do półki wraz ze zwiększeniem obciążenia półki - Drzwi dwuskrzydłowe maja posiadać zamek patentowy. Klucz i zamek mają posiadać swój indywidualny numer. Zamek w drzwiach ma być osadzony bez użycia dodatkowej osłony w postaci pierścienia otwór pod zamek musi być idealnie wykonany (nie dopuszcza się najmniejszych uszczerbków w płycie) - Część ubraniowa ma być wyposażona dwie półki (górna i dolna), do górnej ma być zamocowany uchwyt na wieszaki - Szafy mają być wyposażone w nóżki stalowe o przekroju kwadratowym 3,5cm x 3,5cm lub okrągłe o śr. 3, cm w kolorze RAL 9006 o wysokości 8cm (+/-1cm) - Nóżki mają być połączone kątownikiem dzięki temu dopuszczalne obciążenia szafy przekracza 200kg na szafę, szafa oparta jest bezpośrednio na kątownikach

7 7 - Nóżki mają być zakończone talerzykami z tworzywa sztucznego (czarne), wkręcanymi w nogi tak, aby szafę można było wypoziomować w zakresie min 0-2cm S7 szafa 80 x 60 h (część umywalkowa) - Obudowa i drzwi mają być wykonane z płyty wiórowej, trójwarstwowej, grubości 18mm - Półki maja być wykonane z płyty wiórowej, trójwarstwowej, grubości min 22mm - Plecy wykonane z płyty wiórowej trójwarstwowej, grubości min 12 mm - Wszystkie płyty i drzwi mają być okleinowane w kolorze brzoza - Wszystkie widoczne krawędzie mają być oklejone listwą PCV lub PP w kolorze płyty - Regulacja wysokości 4 półek ma być skokowa +/- 32mm standard OH (nie dotyczy półek konstrukcyjnych) - Półki maja być mocowane przy pomocy systemu zapobiegającemu przypadkowemu wyszarpnięciu, jednocześnie zapewniające docisk boku szafy do półki wraz ze zwiększeniem obciążenia półki - Drzwi dwuskrzydłowe maja posiadać zamek patentowy. Klucz i zamek mają posiadać swój indywidualny numer. Zamek w drzwiach ma być osadzony bez użycia dodatkowej osłony w postaci pierścienia otwór pod zamek musi być idealnie wykonany (nie dopuszcza się najmniejszych uszczerbków w płycie) - Część umywalkowej ma być wyposażona dwie półki (górna i dolna), umywalka wpuszczona w blat. - Szafy mają być wyposażone w nóżki stalowe o przekroju kwadratowym 3,5cm x 3,5cm lub okrągłe o śr. 3, cm w kolorze RAL 9006 o wysokości 8cm (+/-1cm) - Nóżki mają być połączone kątownikiem dzięki temu dopuszczalne obciążenia szafy przekracza 200kg na szafę, szafa oparta jest bezpośrednio na kątownikach - Nóżki mają być zakończone talerzykami z tworzywa sztucznego (czarne), wkręcanymi w nogi tak, aby szafę można było wypoziomować w zakresie min 0-2cm S8 szafka ubraniowa BHP 6 częściowa 120 x 49 x 200 stalowa S9 szafka ubraniowa BHP 4 częściowa 80 x 49 x 200 stalowa S11, szafa na akta 60 x 80 h Obudowa i drzwi mają być wykonane z płyty wiórowej, trójwarstwowej, grubości 18mm - Półki maja być wykonane z płyty wiórowej, trójwarstwowej, grubości min 22mm - Plecy wykonane z płyty wiórowej trójwarstwowej, grubości min 12 mm - Wszystkie płyty i drzwi mają być okleinowane w kolorze brzoza - Wszystkie widoczne krawędzie mają być oklejone listwą PCV lub PP w kolorze płyty - Regulacja wysokości półek ma być skokowa +/- 32mm standard OH (nie dotyczy półek konstrukcyjnych) - Półki maja być mocowane przy pomocy systemu zapobiegającemu przypadkowemu wyszarpnięciu, jednocześnie zapewniające docisk boku szafy do półki wraz ze zwiększeniem obciążenia półki - Wszystkie drzwi maja posiadać zamek patentowy. Klucz i zamek mają posiadać swój indywidualny numer. Zamek w drzwiach ma być osadzony bez użycia dodatkowej osłony w postaci pierścienia otwór pod zamek musi być idealnie wykonany (nie dopuszcza się najmniejszych uszczerbków w płycie) - Szafy mają być wyposażone w nóżki stalowe o przekroju kwadratowym 3,5cm x 3,5cm lub okrągłe o śr 3, cm w kolorze RAL 9006 o wysokości 8cm (+/-1cm) - Nóżki mają być połączone kątownikiem dzięki temu dopuszczalne obciążenia szafy przekracza 200kg na szafę, szafa oparta jest bezpośrednio na kątownikach - Nóżki mają być zakończone talerzykami z tworzywa sztucznego (czarne), wkręcanymi w nogi tak, aby szafę można było wypoziomować w zakresie min 0-2cm - Szafy S11 mają mieć zamontowane wewnątrz 2 wysuwane szuflady na teczki zawieszkowe (teczki typu Herlitz). Jedna szuflada ma mieć możliwość wieszania obok

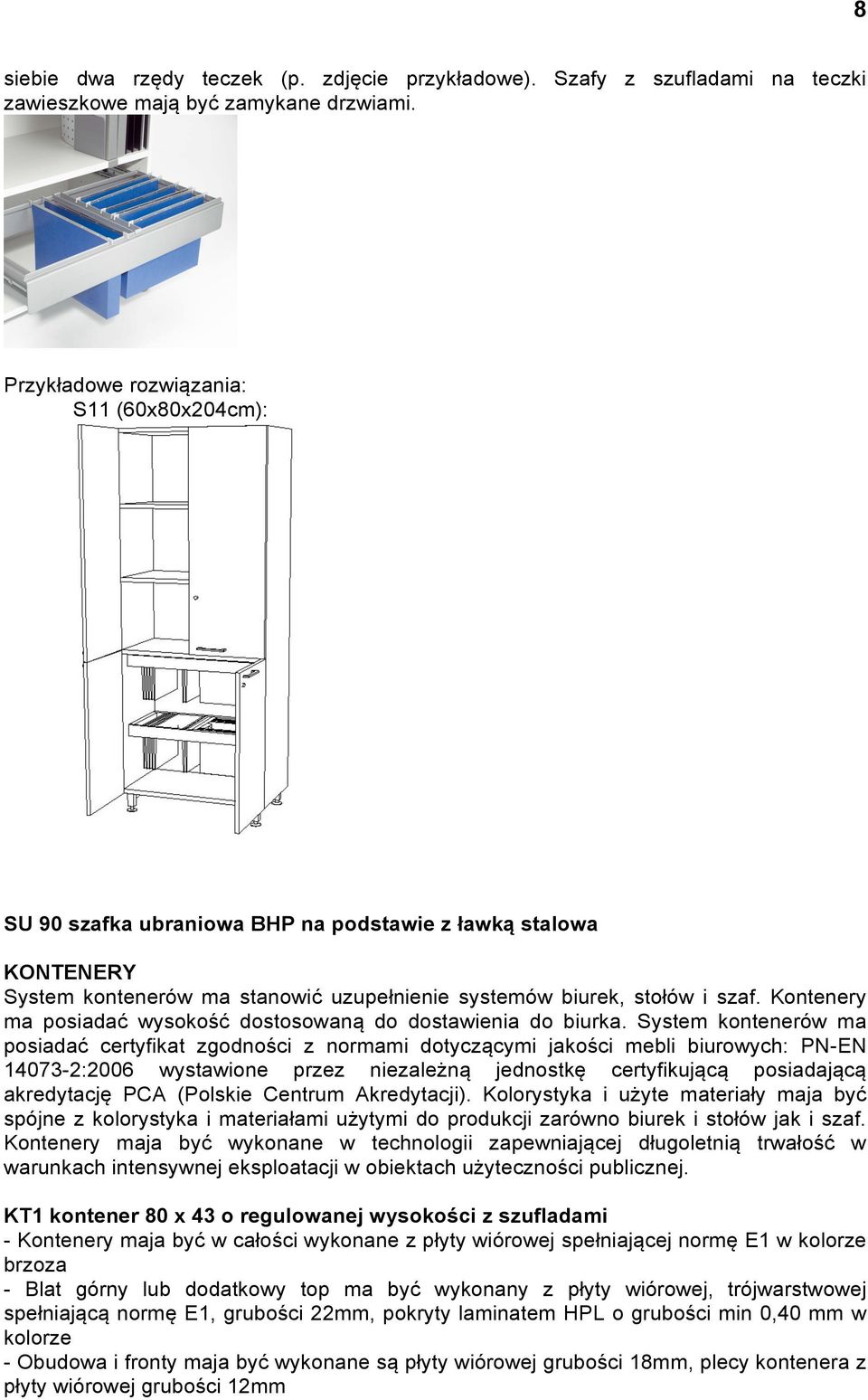

8 8 siebie dwa rzędy teczek (p. zdjęcie przykładowe). Szafy z szufladami na teczki zawieszkowe mają być zamykane drzwiami. Przykładowe rozwiązania: S11 (60x80x204cm): SU 90 szafka ubraniowa BHP na podstawie z ławką stalowa KONTENERY System kontenerów ma stanowić uzupełnienie systemów biurek, stołów i szaf. Kontenery ma posiadać wysokość dostosowaną do dostawienia do biurka. System kontenerów ma posiadać certyfikat zgodności z normami dotyczącymi jakości mebli biurowych: PN-EN :2006 wystawione przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Kolorystyka i użyte materiały maja być spójne z kolorystyka i materiałami użytymi do produkcji zarówno biurek i stołów jak i szaf. Kontenery maja być wykonane w technologii zapewniającej długoletnią trwałość w warunkach intensywnej eksploatacji w obiektach użyteczności publicznej. KT1 kontener 80 x 43 o regulowanej wysokości z szufladami - Kontenery maja być w całości wykonane z płyty wiórowej spełniającej normę E1 w kolorze brzoza - Blat górny lub dodatkowy top ma być wykonany z płyty wiórowej, trójwarstwowej spełniającą normę E1, grubości 22mm, pokryty laminatem HPL o grubości min 0,40 mm w kolorze - Obudowa i fronty maja być wykonane są płyty wiórowej grubości 18mm, plecy kontenera z płyty wiórowej grubości 12mm

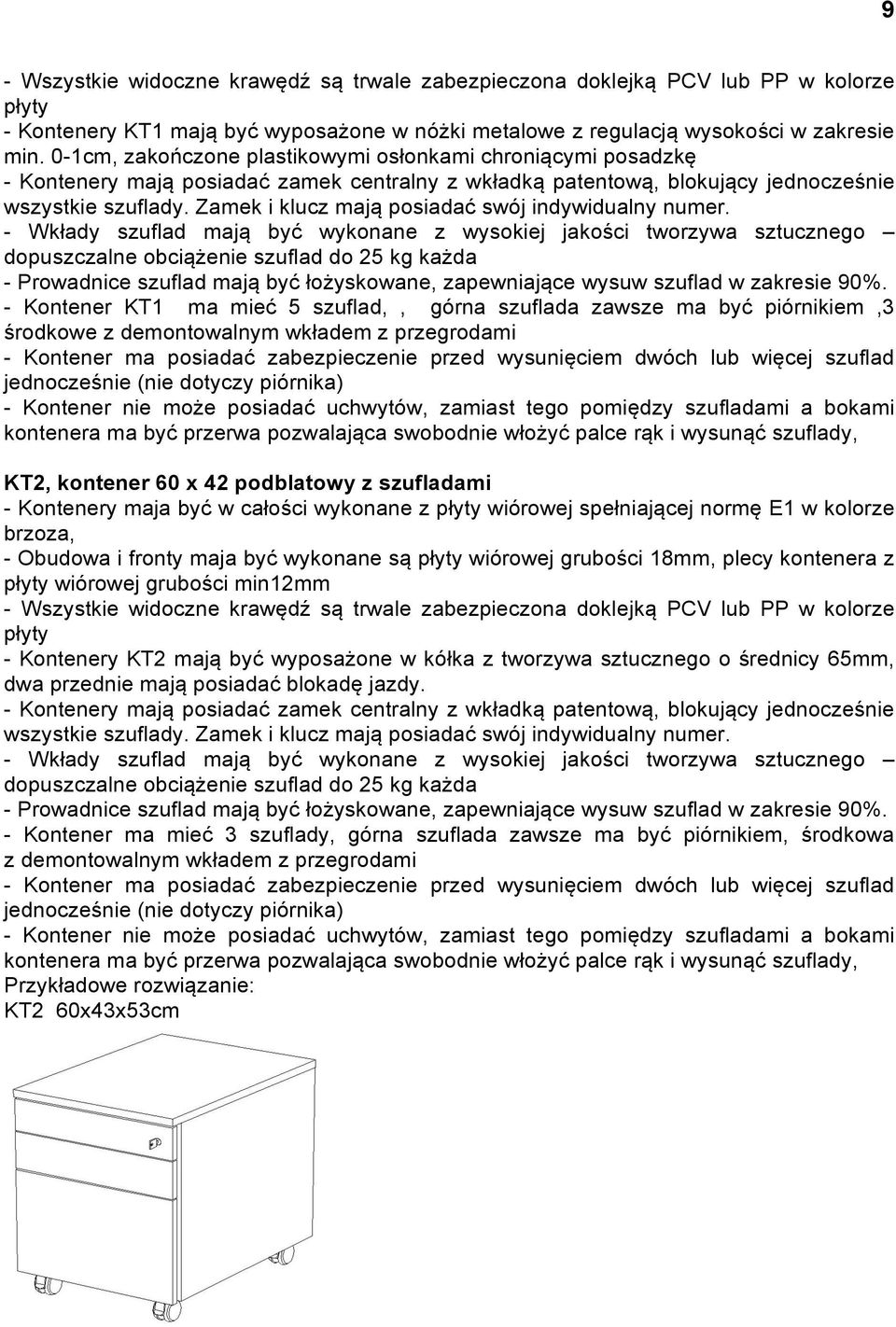

9 9 - Wszystkie widoczne krawędź są trwale zabezpieczona doklejką PCV lub PP w kolorze płyty - Kontenery KT1 mają być wyposażone w nóżki metalowe z regulacją wysokości w zakresie min. 0-1cm, zakończone plastikowymi osłonkami chroniącymi posadzkę - Kontenery mają posiadać zamek centralny z wkładką patentową, blokujący jednocześnie wszystkie szuflady. Zamek i klucz mają posiadać swój indywidualny numer. - Wkłady szuflad mają być wykonane z wysokiej jakości tworzywa sztucznego dopuszczalne obciążenie szuflad do 25 kg każda - Prowadnice szuflad mają być łożyskowane, zapewniające wysuw szuflad w zakresie 90%. - Kontener KT1 ma mieć 5 szuflad,, górna szuflada zawsze ma być piórnikiem,3 środkowe z demontowalnym wkładem z przegrodami - Kontener ma posiadać zabezpieczenie przed wysunięciem dwóch lub więcej szuflad jednocześnie (nie dotyczy piórnika) - Kontener nie może posiadać uchwytów, zamiast tego pomiędzy szufladami a bokami kontenera ma być przerwa pozwalająca swobodnie włożyć palce rąk i wysunąć szuflady, KT2, kontener 60 x 42 podblatowy z szufladami - Kontenery maja być w całości wykonane z płyty wiórowej spełniającej normę E1 w kolorze brzoza, - Obudowa i fronty maja być wykonane są płyty wiórowej grubości 18mm, plecy kontenera z płyty wiórowej grubości min12mm - Wszystkie widoczne krawędź są trwale zabezpieczona doklejką PCV lub PP w kolorze płyty - Kontenery KT2 mają być wyposażone w kółka z tworzywa sztucznego o średnicy 65mm, dwa przednie mają posiadać blokadę jazdy. - Kontenery mają posiadać zamek centralny z wkładką patentową, blokujący jednocześnie wszystkie szuflady. Zamek i klucz mają posiadać swój indywidualny numer. - Wkłady szuflad mają być wykonane z wysokiej jakości tworzywa sztucznego dopuszczalne obciążenie szuflad do 25 kg każda - Prowadnice szuflad mają być łożyskowane, zapewniające wysuw szuflad w zakresie 90%. - Kontener ma mieć 3 szuflady, górna szuflada zawsze ma być piórnikiem, środkowa z demontowalnym wkładem z przegrodami - Kontener ma posiadać zabezpieczenie przed wysunięciem dwóch lub więcej szuflad jednocześnie (nie dotyczy piórnika) - Kontener nie może posiadać uchwytów, zamiast tego pomiędzy szufladami a bokami kontenera ma być przerwa pozwalająca swobodnie włożyć palce rąk i wysunąć szuflady, Przykładowe rozwiązanie: KT2 60x43x53cm

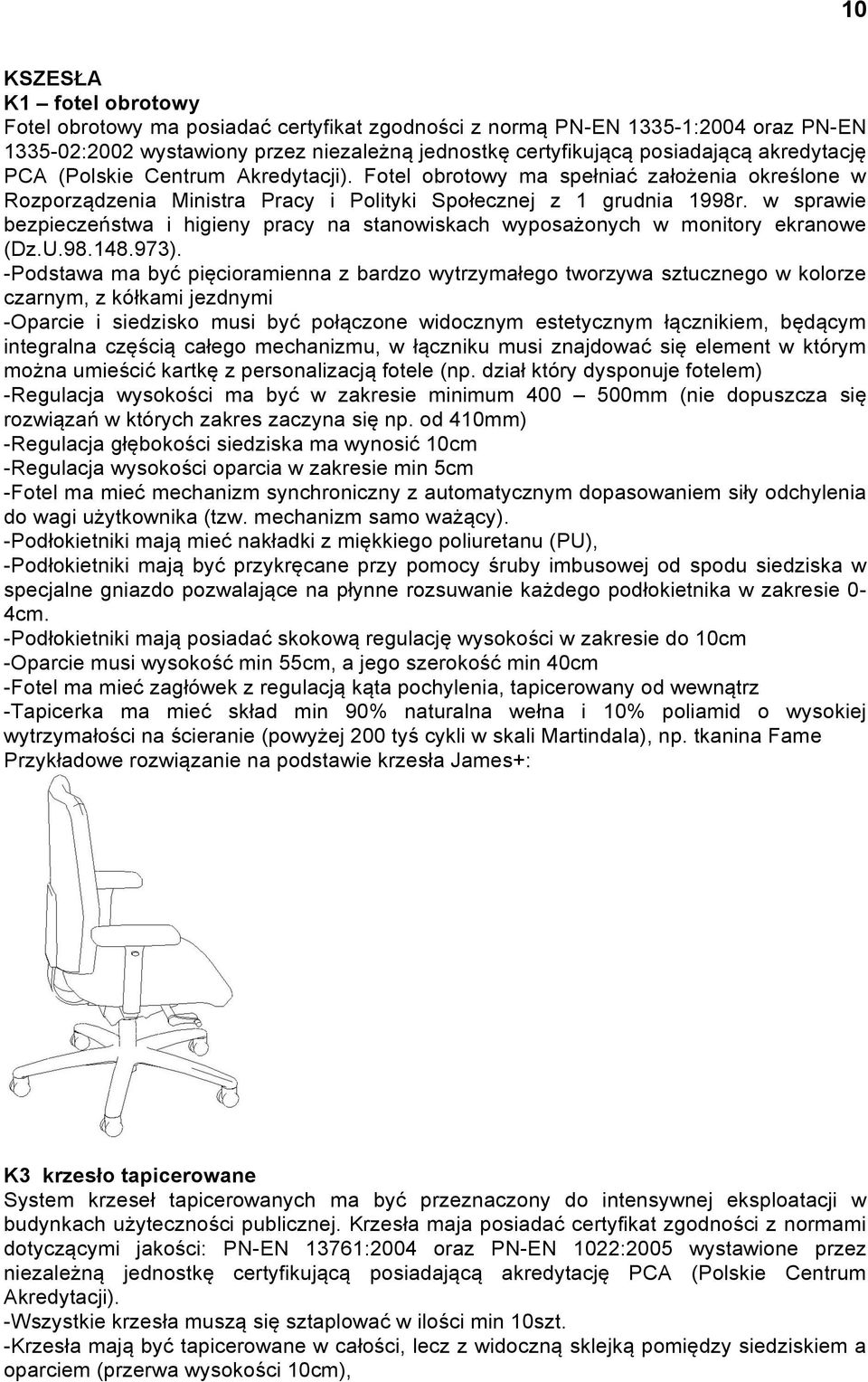

10 10 KSZESŁA K1 fotel obrotowy Fotel obrotowy ma posiadać certyfikat zgodności z normą PN-EN :2004 oraz PN-EN :2002 wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Fotel obrotowy ma spełniać założenia określone w Rozporządzenia Ministra Pracy i Polityki Społecznej z 1 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). -Podstawa ma być pięcioramienna z bardzo wytrzymałego tworzywa sztucznego w kolorze czarnym, z kółkami jezdnymi -Oparcie i siedzisko musi być połączone widocznym estetycznym łącznikiem, będącym integralna częścią całego mechanizmu, w łączniku musi znajdować się element w którym można umieścić kartkę z personalizacją fotele (np. dział który dysponuje fotelem) -Regulacja wysokości ma być w zakresie minimum mm (nie dopuszcza się rozwiązań w których zakres zaczyna się np. od 410mm) -Regulacja głębokości siedziska ma wynosić 10cm -Regulacja wysokości oparcia w zakresie min 5cm -Fotel ma mieć mechanizm synchroniczny z automatycznym dopasowaniem siły odchylenia do wagi użytkownika (tzw. mechanizm samo ważący). -Podłokietniki mają mieć nakładki z miękkiego poliuretanu (PU), -Podłokietniki mają być przykręcane przy pomocy śruby imbusowej od spodu siedziska w specjalne gniazdo pozwalające na płynne rozsuwanie każdego podłokietnika w zakresie 0-4cm. -Podłokietniki mają posiadać skokową regulację wysokości w zakresie do 10cm -Oparcie musi wysokość min 55cm, a jego szerokość min 40cm -Fotel ma mieć zagłówek z regulacją kąta pochylenia, tapicerowany od wewnątrz -Tapicerka ma mieć skład min 90% naturalna wełna i 10% poliamid o wysokiej wytrzymałości na ścieranie (powyżej 200 tyś cykli w skali Martindala), np. tkanina Fame Przykładowe rozwiązanie na podstawie krzesła James+: K3 krzesło tapicerowane System krzeseł tapicerowanych ma być przeznaczony do intensywnej eksploatacji w budynkach użyteczności publicznej. Krzesła maja posiadać certyfikat zgodności z normami dotyczącymi jakości: PN-EN 13761:2004 oraz PN-EN 1022:2005 wystawione przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). -Wszystkie krzesła muszą się sztaplować w ilości min 10szt. -Krzesła mają być tapicerowane w całości, lecz z widoczną sklejką pomiędzy siedziskiem a oparciem (przerwa wysokości 10cm),

11 11 -Konstrukcja ma być wykonana jest z profili stalowych okrągłych o średnicy 19-20mm, w kolorze chrom. Nogi mają być spawane, a nie gięte. -Wszystkie spawy mają być wykonane w sposób niewidoczny (gładkie i niewystające poza obrys profilu). -Stopki mają być zakończone nakładkami z tworzywa sztucznego, zabezpieczającymi posadzkę, -Stelaż ma być mocowany do siedziska w taki sposób, że od strony osoby siedzącej niewidoczne są śruby łączące (widoczna lita sklejka), -Do stelaża mają być przymocowane filcowe osłonki zabezpieczające stelaż i siedzisko przed zarysowaniem przy sztaplowaniu -Siedzisko i oparcie ma być wykonane z jednego kawałka ergonomicznie profilowanej w trzech wymiarach sklejki, -Sklejka użyta do produkcji K3 ma być w całości z drewna bukowego w kolorze orzech -Sklejka użyta do produkcji K3B ma być w całości z drewna brzozowego (nie może to być np. buk odbarwiany na kolor brzozy) -W celu zwiększenia sprężystości oparcia, a tym samym zwiększenia komfortu użytkowania należy wykonać krzesło ze zmienną grubością sklejki. Grubość sklejki ma zmniejszać się w sposób płynny w stosunku 5:3, np. od 10 mm na siedzisku do 6 mm w górnej części oparcia, -Kształt siedziska i oparcia ma być prostokątny o takiej samej szerokości siedziska i oparcia, -Podłokietniki mają być wyprowadzone są tylnej nogi stanowić jej naturalne przedłużenie i wykonane z jednego elementu metalowego na całej długości, -Podłokietniki maja być wykonane ze sklejki o takiej samej grubości jak siedzisko i klejone (bez użycia elementów obcych takich jak śruby lub wkręty) do stalowej konstrukcji -Tapicerka ma mieć skład min 90% naturalna wełna i 10% poliamid o wysokiej wytrzymałości na ścieranie (powyżej 200 tyś cykli w skali Martindala), np. tkanina Fame -Krzesła mają być tapicerowane tylko od strony osoby siedzącej, w taki sposób, aby widoczna była boczna krawędź sklejki siedziska i oparcia Przykładowe rozwiązanie K4 fotel obrotowy gabinetowy Fotel obrotowy o bardzo wysokiej jakości wykonania zapewniający doskonały komfort użytkowania -Podstawa stalowa, pięcioramienna, aluminium polerowane z kółkami jednymi samohamownymi -Siedzisko i oparcie pokryte pianka poliuretanową wylewana w masie, -Mechanizm synchrokinetyczny wraz z dodatkową regulacją kąta pomiędzy oparciem a siedziskiem (tzw. mechanizm wahadłowy) -Regulacja wysokości podłokietników -Regulacja głębokości siedziska -Regulacja pochylenia oparcia -Zagłówek z regulacją kąta pochylenia oraz odległości od osoby siedzącej -Regulacja części lędźwiowej oparcia

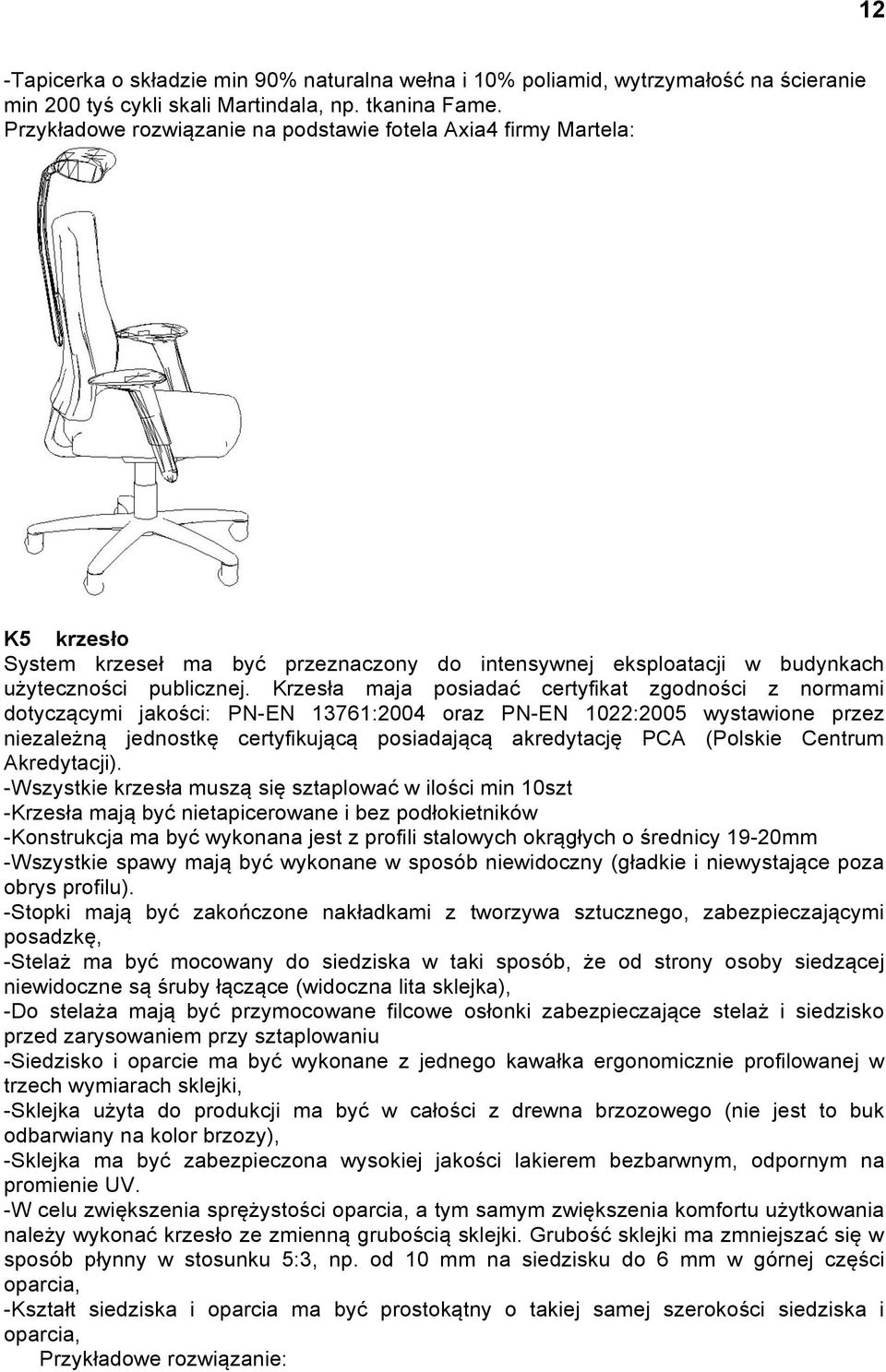

12 12 -Tapicerka o składzie min 90% naturalna wełna i 10% poliamid, wytrzymałość na ścieranie min 200 tyś cykli skali Martindala, np. tkanina Fame. Przykładowe rozwiązanie na podstawie fotela Axia4 firmy Martela: K5 krzesło System krzeseł ma być przeznaczony do intensywnej eksploatacji w budynkach użyteczności publicznej. Krzesła maja posiadać certyfikat zgodności z normami dotyczącymi jakości: PN-EN 13761:2004 oraz PN-EN 1022:2005 wystawione przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). -Wszystkie krzesła muszą się sztaplować w ilości min 10szt -Krzesła mają być nietapicerowane i bez podłokietników -Konstrukcja ma być wykonana jest z profili stalowych okrągłych o średnicy 19-20mm -Wszystkie spawy mają być wykonane w sposób niewidoczny (gładkie i niewystające poza obrys profilu). -Stopki mają być zakończone nakładkami z tworzywa sztucznego, zabezpieczającymi posadzkę, -Stelaż ma być mocowany do siedziska w taki sposób, że od strony osoby siedzącej niewidoczne są śruby łączące (widoczna lita sklejka), -Do stelaża mają być przymocowane filcowe osłonki zabezpieczające stelaż i siedzisko przed zarysowaniem przy sztaplowaniu -Siedzisko i oparcie ma być wykonane z jednego kawałka ergonomicznie profilowanej w trzech wymiarach sklejki, -Sklejka użyta do produkcji ma być w całości z drewna brzozowego (nie jest to buk odbarwiany na kolor brzozy), -Sklejka ma być zabezpieczona wysokiej jakości lakierem bezbarwnym, odpornym na promienie UV. -W celu zwiększenia sprężystości oparcia, a tym samym zwiększenia komfortu użytkowania należy wykonać krzesło ze zmienną grubością sklejki. Grubość sklejki ma zmniejszać się w sposób płynny w stosunku 5:3, np. od 10 mm na siedzisku do 6 mm w górnej części oparcia, -Kształt siedziska i oparcia ma być prostokątny o takiej samej szerokości siedziska i oparcia, Przykładowe rozwiązanie:

13 13 MEBLE KUCHENNE Meble kuchenne należy wykonać wg standardów obowiązujących w tego rodzaju meblach, tzn. wysokość blatu roboczego ma być na 85cm od podłogi, odległość szafek wiszących od blatu 30-50cm ewentualnie uzgodnić z użytkownikiem na etapie realizacji -Szafki stojące mają być na nóżkach systemowych z regulacją poziomowania -Do nóżek ma być mocowany cokół imitujący stal szczotkowaną przy pomocy specjalnych uchwytów. Cokół ma mieć długość dopasowaną do długości zestawu szafek w danym pomieszczeniu również na głębokość szafki, jeśli jest tak potrzeba -Pomiędzy blatem a ścianą należy zastosować profil typu L z tworzywa sztucznego z uszczelkami -Szafki wiszące maja być mocowane do ściany przy pomocy listwy montażowej -Szafki maja mieć fronty, półki i korpus wykonane z płyty wiórowej grubości 18mm melaminowanej w kolorze brzozy -Plecy mogą być wykonane z płyty HDF min3,2mm w kolorze białym -Blat ma być wykonany z płyty wiórowej grubości min 28mm pokrytej laminatem HPL grubości min 0,4mm w kolorze szarym w technologii postforming. Długość blatu należy dostosować do długości zestawu szafek stojących w danym pomieszczeniu Wszelkie łączenia blatu mają być zabezpieczone przed przypadkowym dostaniem się wody. -Szafki stojące maja mieć głębokość 60cm, wiszące ok. 35cm. -Stół kuchenny blat gr. 38 mm laminowany w kolorze brzozy o krawędziach prostokątnych wykończonych listwą aluminiową, nogi stalowe regulowane. Standard mebli porównywalny z produktami IKEA Przykładowe rozwiązania: AKCESORIA KS kosz na śmieci z blachy perforowanej kol. popielaty z zawieszkami do wkładu z worka foliowego. ZS1 zestaw sanitarny: kosz na śmieci z blachy nierdzewnej piaskowanej otwierany przyciskiem pedałowym, z zawieszkami do wkładu z worka foliowego. Pojemnik na mydło w płynie z blachy nierdzewnej piaskowanej, kaseta na ręczniki papierowe z blachy nierdzewnej piaskowanej

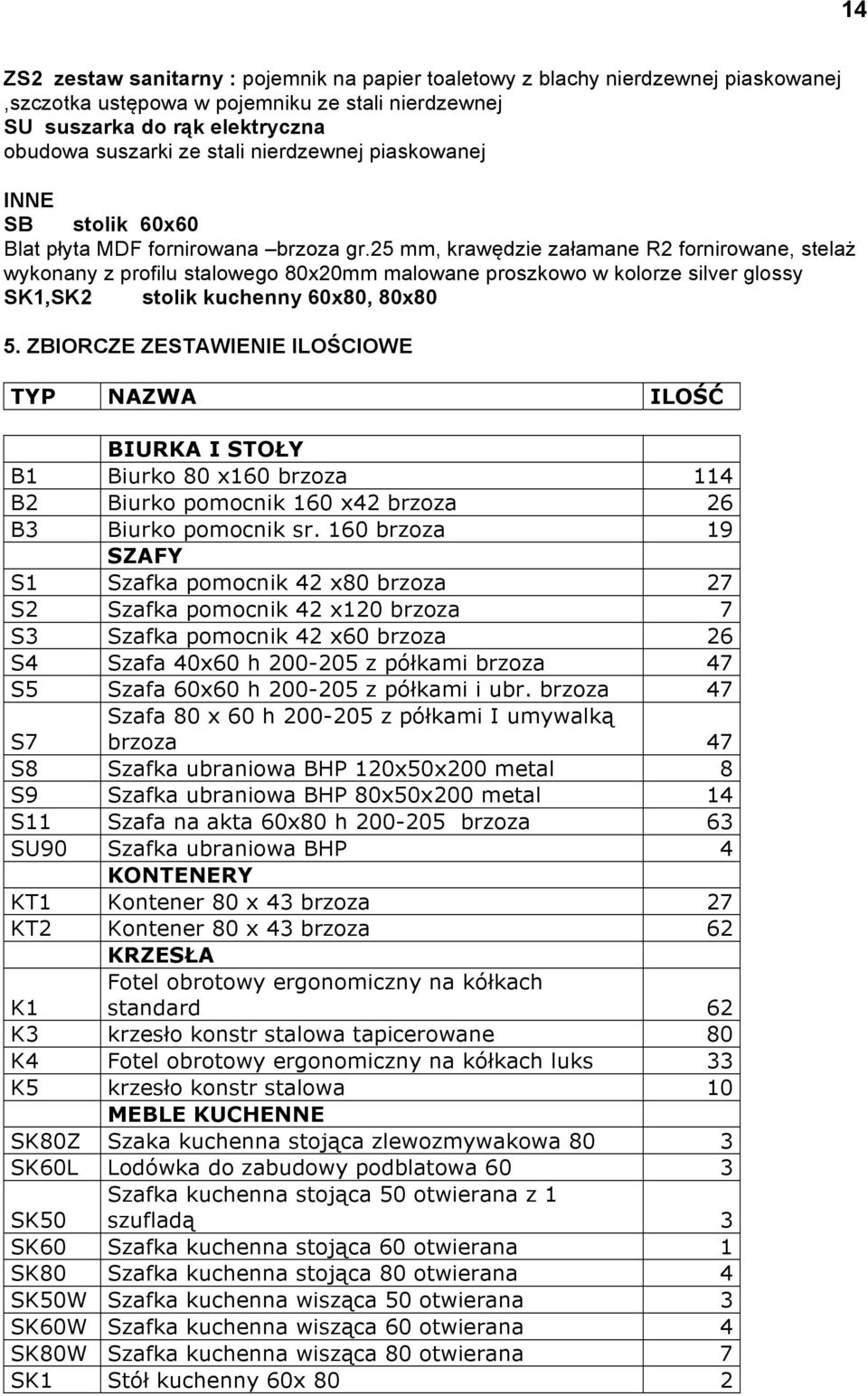

14 14 ZS2 zestaw sanitarny : pojemnik na papier toaletowy z blachy nierdzewnej piaskowanej,szczotka ustępowa w pojemniku ze stali nierdzewnej SU suszarka do rąk elektryczna obudowa suszarki ze stali nierdzewnej piaskowanej INNE SB stolik 60x60 Blat płyta MDF fornirowana brzoza gr.25 mm, krawędzie załamane R2 fornirowane, stelaż wykonany z profilu stalowego 80x20mm malowane proszkowo w kolorze silver glossy SK1,SK2 stolik kuchenny 60x80, 80x80 5. ZBIORCZE ZESTAWIENIE ILOŚCIOWE TYP NAZWA ILOŚĆ BIURKA I STOŁY B1 Biurko 80 x160 brzoza 114 B2 Biurko pomocnik 160 x42 brzoza 26 B3 Biurko pomocnik sr. 160 brzoza 19 SZAFY S1 Szafka pomocnik 42 x80 brzoza 27 S2 Szafka pomocnik 42 x120 brzoza 7 S3 Szafka pomocnik 42 x60 brzoza 26 S4 Szafa 40x60 h z półkami brzoza 47 S5 Szafa 60x60 h z półkami i ubr. brzoza 47 S7 Szafa 80 x 60 h z półkami I umywalką brzoza 47 S8 Szafka ubraniowa BHP 120x50x200 metal 8 S9 Szafka ubraniowa BHP 80x50x200 metal 14 S11 Szafa na akta 60x80 h brzoza 63 SU90 Szafka ubraniowa BHP 4 KONTENERY KT1 Kontener 80 x 43 brzoza 27 KT2 Kontener 80 x 43 brzoza 62 KRZESŁA K1 Fotel obrotowy ergonomiczny na kółkach standard 62 K3 krzesło konstr stalowa tapicerowane 80 K4 Fotel obrotowy ergonomiczny na kółkach luks 33 K5 krzesło konstr stalowa 10 MEBLE KUCHENNE SK80Z Szaka kuchenna stojąca zlewozmywakowa 80 3 SK60L Lodówka do zabudowy podblatowa 60 3 SK50 Szafka kuchenna stojąca 50 otwierana z 1 szufladą 3 SK60 Szafka kuchenna stojąca 60 otwierana 1 SK80 Szafka kuchenna stojąca 80 otwierana 4 SK50W Szafka kuchenna wisząca 50 otwierana 3 SK60W Szafka kuchenna wisząca 60 otwierana 4 SK80W Szafka kuchenna wisząca 80 otwierana 7 SK1 Stół kuchenny 60x 80 2

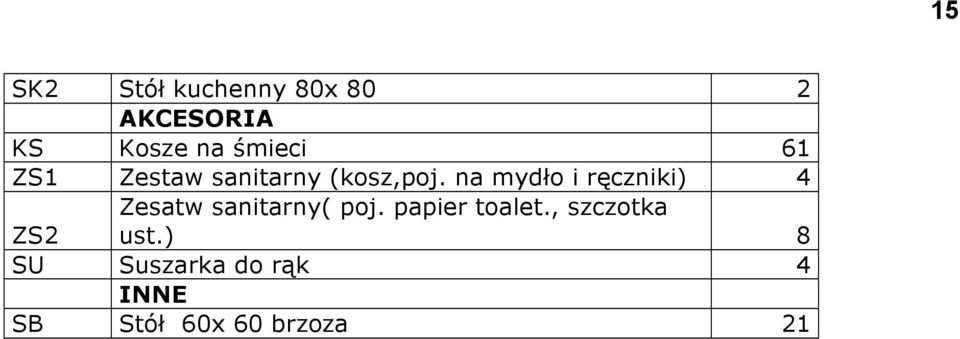

15 15 SK2 Stół kuchenny 80x 80 2 AKCESORIA KS Kosze na śmieci 61 ZS1 Zestaw sanitarny (kosz,poj. na mydło i ręczniki) 4 ZS2 Zesatw sanitarny( poj. papier toalet., szczotka ust.) 8 SU Suszarka do rąk 4 INNE SB Stół 60x 60 brzoza 21
