1 ogrzewanie podłogowe solter

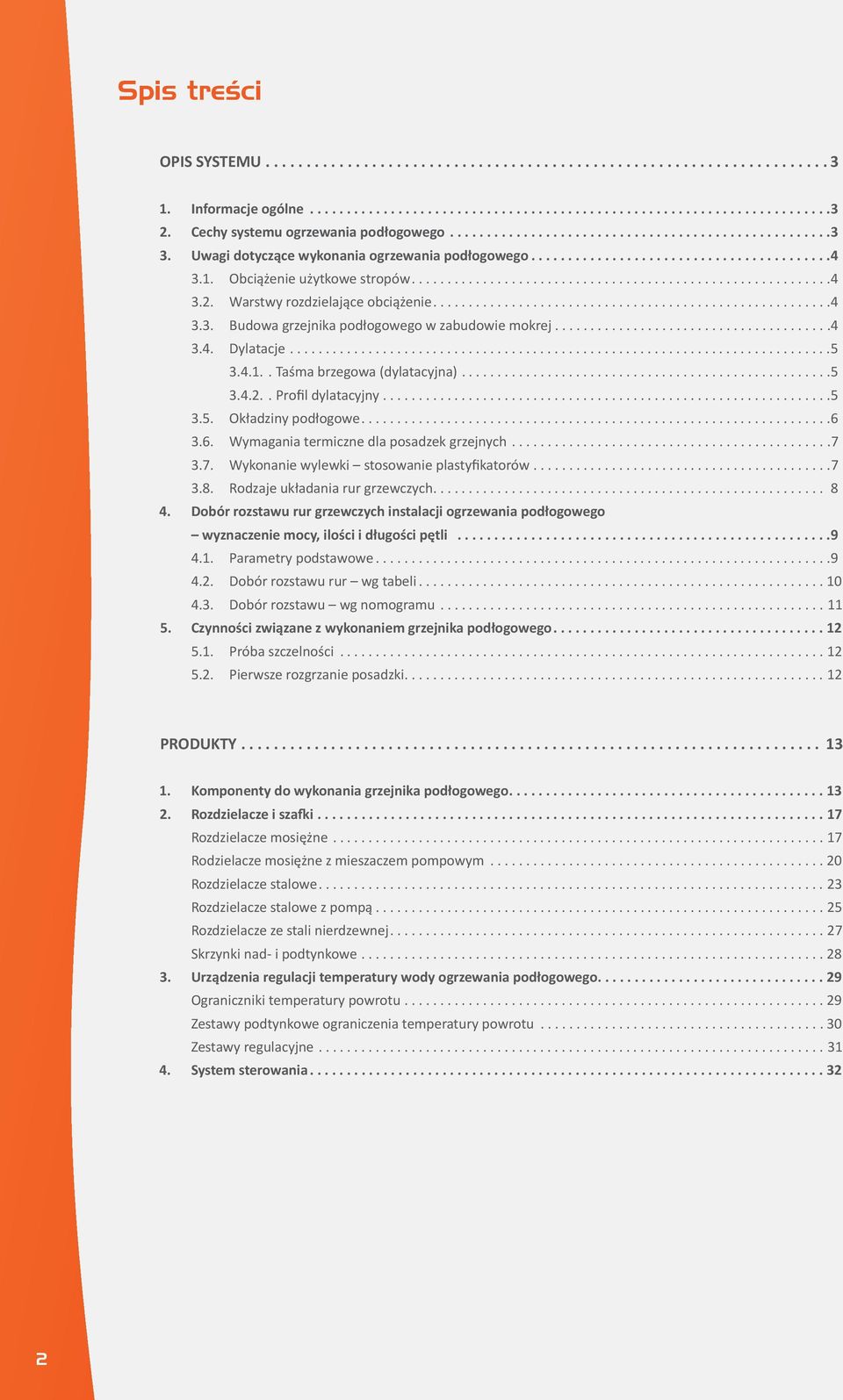

2 Spis treści OPIS SYSTEMU Informacje ogólne Cechy systemu ogrzewania podłogowego Uwagi dotyczące wykonania ogrzewania podłogowego Obciążenie użytkowe stropów Warstwy rozdzielające obciążenie Budowa grzejnika podłogowego w zabudowie mokrej Dylatacje Taśma brzegowa (dylatacyjna) Profil dylatacyjny Okładziny podłogowe Wymagania termiczne dla posadzek grzejnych Wykonanie wylewki stosowanie plastyfikatorów Rodzaje układania rur grzewczych Dobór rozstawu rur grzewczych instalacji ogrzewania podłogowego wyznaczenie mocy, ilości i długości pętli Parametry podstawowe Dobór rozstawu rur wg tabeli Dobór rozstawu wg nomogramu Czynności związane z wykonaniem grzejnika podłogowego Próba szczelności Pierwsze rozgrzanie posadzki PRODUKTY Komponenty do wykonania grzejnika podłogowego Rozdzielacze i szafki...17 Rozdzielacze mosiężne...17 Rodzielacze mosiężne z mieszaczem pompowym Rozdzielacze stalowe...23 Rozdzielacze stalowe z pompą...25 Rozdzielacze ze stali nierdzewnej...27 Skrzynki nad- i podtynkowe Urządzenia regulacji temperatury wody ogrzewania podłogowego...29 Ograniczniki temperatury powrotu...29 Zestawy podtynkowe ograniczenia temperatury powrotu Zestawy regulacyjne System sterowania

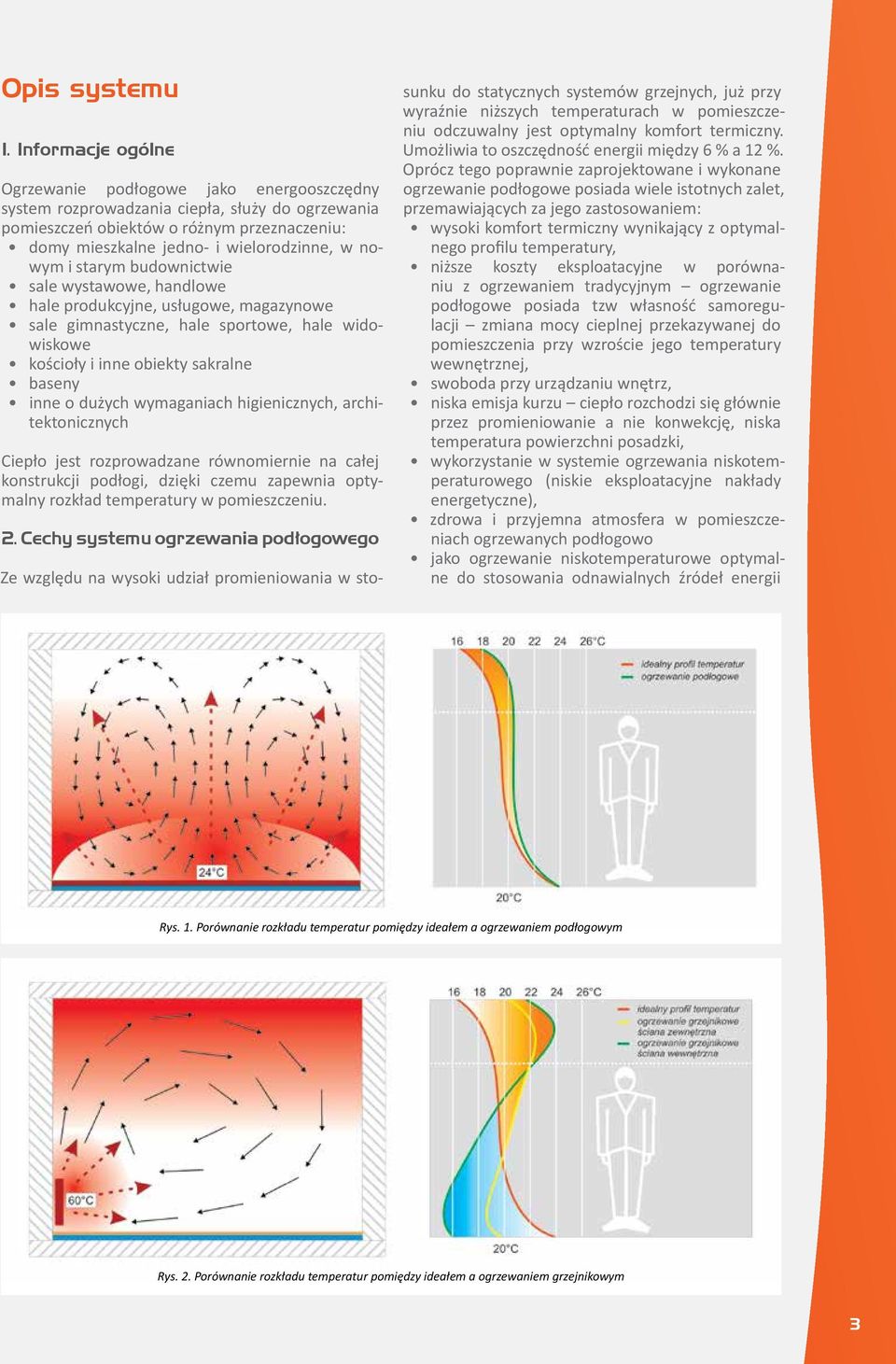

3 Opis systemu 1. Informacje ogólne Ogrzewanie podłogowe jako energooszczędny system rozprowadzania ciepła, służy do ogrzewania pomieszczeń obiektów o różnym przeznaczeniu: domy mieszkalne jedno- i wielorodzinne, w nowym i starym budownictwie sale wystawowe, handlowe hale produkcyjne, usługowe, magazynowe sale gimnastyczne, hale sportowe, hale widowiskowe kościoły i inne obiekty sakralne baseny inne o dużych wymaganiach higienicznych, architektonicznych Ciepło jest rozprowadzane równomiernie na całej konstrukcji podłogi, dzięki czemu zapewnia optymalny rozkład temperatury w pomieszczeniu. 2. Cechy systemu ogrzewania podłogowego Ze względu na wysoki udział promieniowania w stosunku do statycznych systemów grzejnych, już przy wyraźnie niższych temperaturach w pomieszczeniu odczuwalny jest optymalny komfort termiczny. Umożliwia to oszczędność energii między 6 % a 12 %. Oprócz tego poprawnie zaprojektowane i wykonane ogrzewanie podłogowe posiada wiele istotnych zalet, przemawiających za jego zastosowaniem: wysoki komfort termiczny wynikający z optymalnego profilu temperatury, niższe koszty eksploatacyjne w porównaniu z ogrzewaniem tradycyjnym ogrzewanie podłogowe posiada tzw własność samoregulacji zmiana mocy cieplnej przekazywanej do pomieszczenia przy wzroście jego temperatury wewnętrznej, swoboda przy urządzaniu wnętrz, niska emisja kurzu ciepło rozchodzi się głównie przez promieniowanie a nie konwekcję, niska temperatura powierzchni posadzki, wykorzystanie w systemie ogrzewania niskotemperaturowego (niskie eksploatacyjne nakłady energetyczne), zdrowa i przyjemna atmosfera w pomieszczeniach ogrzewanych podłogowo jako ogrzewanie niskotemperaturowe optymalne do stosowania odnawialnych źródeł energii Rys. 1. Porównanie rozkładu temperatur pomiędzy ideałem a ogrzewaniem podłogowym Rys. 2. Porównanie rozkładu temperatur pomiędzy ideałem a ogrzewaniem grzejnikowym 3

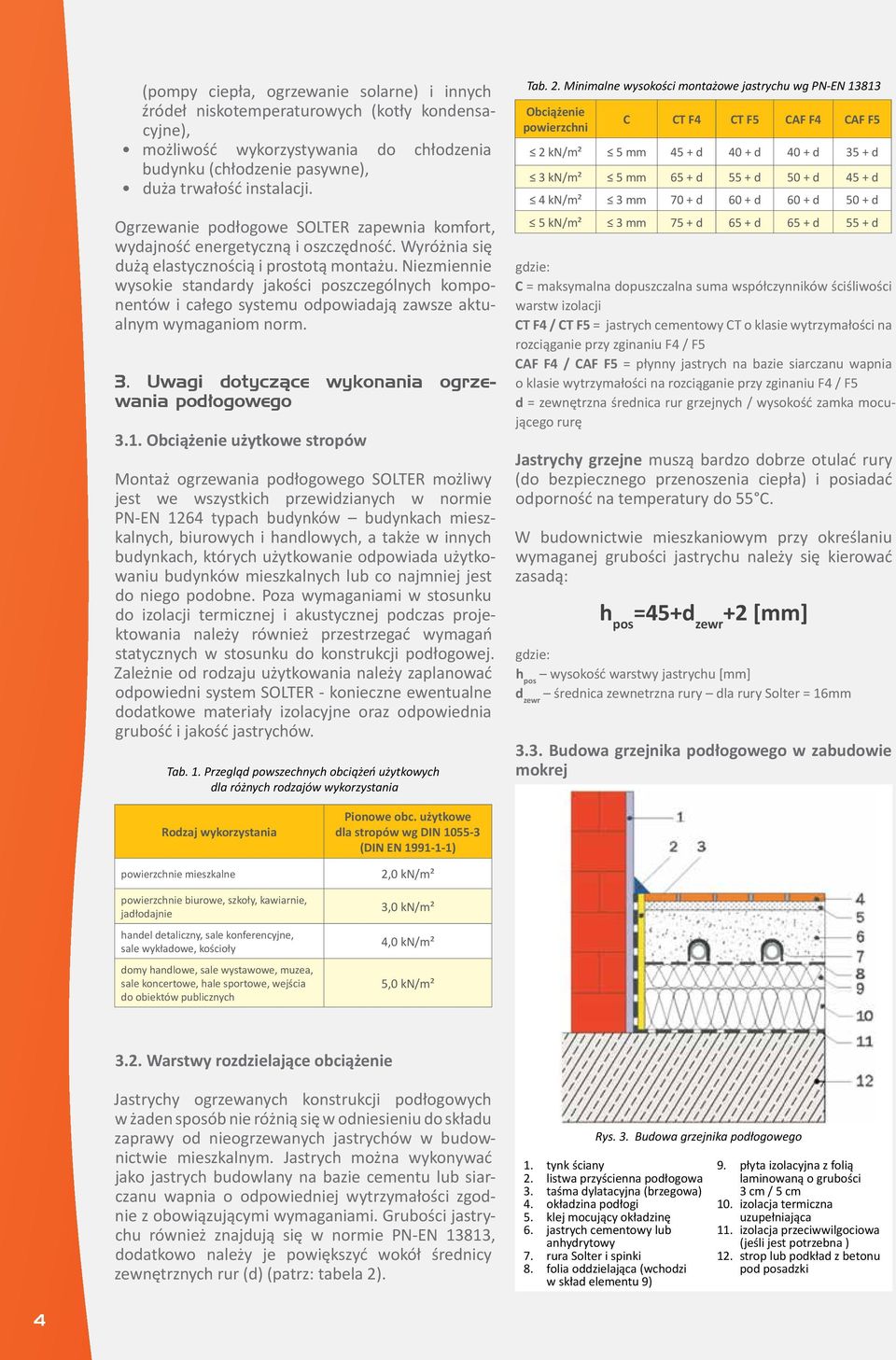

4 (pompy ciepła, ogrzewanie solarne) i innych źródeł niskotemperaturowych (kotły kondensacyjne), możliwość wykorzystywania do chłodzenia budynku (chłodzenie pasywne), duża trwałość instalacji. Ogrzewanie podłogowe SOLTER zapewnia komfort, wydajność energetyczną i oszczędność. Wyróżnia się dużą elastycznością i prostotą montażu. Niezmiennie wysokie standardy jakości poszczególnych komponentów i całego systemu odpowiadają zawsze aktualnym wymaganiom norm. 3. Uwagi dotyczące wykonania ogrzewania podłogowego 3.1. Obciążenie użytkowe stropów Montaż ogrzewania podłogowego SOLTER możliwy jest we wszystkich przewidzianych w normie PN-EN 1264 typach budynków budynkach mieszkalnych, biurowych i handlowych, a także w innych budynkach, których użytkowanie odpowiada użytkowaniu budynków mieszkalnych lub co najmniej jest do niego podobne. Poza wymaganiami w stosunku do izolacji termicznej i akustycznej podczas projektowania należy również przestrzegać wymagań statycznych w stosunku do konstrukcji podłogowej. Zależnie od rodzaju użytkowania należy zaplanować odpowiedni system SOLTER - konieczne ewentualne dodatkowe materiały izolacyjne oraz odpowiednia grubość i jakość jastrychów. Tab. 1. Przegląd powszechnych obciążeń użytkowych dla różnych rodzajów wykorzystania Tab. 2. Minimalne wysokości montażowe jastrychu wg PN-EN Obciążenie powierzchni C CT F4 CT F5 CAF F4 CAF F5 2 kn/m² 5 mm 45 + d 40 + d 40 + d 35 + d 3 kn/m² 5 mm 65 + d 55 + d 50 + d 45 + d 4 kn/m² 3 mm 70 + d 60 + d 60 + d 50 + d 5 kn/m² 3 mm 75 + d 65 + d 65 + d 55 + d gdzie: C = maksymalna dopuszczalna suma współczynników ściśliwości warstw izolacji CT F4 / CT F5 = jastrych cementowy CT o klasie wytrzymałości na rozciąganie przy zginaniu F4 / F5 CAF F4 / CAF F5 = płynny jastrych na bazie siarczanu wapnia o klasie wytrzymałości na rozciąganie przy zginaniu F4 / F5 d = zewnętrzna średnica rur grzejnych / wysokość zamka mocującego rurę Jastrychy grzejne muszą bardzo dobrze otulać rury (do bezpiecznego przenoszenia ciepła) i posiadać odporność na temperatury do 55 C. W budownictwie mieszkaniowym przy określaniu wymaganej grubości jastrychu należy się kierować zasadą: h pos =45+d zewr +2 gdzie: h pos wysokość warstwy jastrychu d zewr średnica zewnetrzna rury dla rury Solter = 16mm 3.3. Budowa grzejnika podłogowego w zabudowie mokrej Rodzaj wykorzystania powierzchnie mieszkalne powierzchnie biurowe, szkoły, kawiarnie, jadłodajnie handel detaliczny, sale konferencyjne, sale wykładowe, kościoły domy handlowe, sale wystawowe, muzea, sale koncertowe, hale sportowe, wejścia do obiektów publicznych Pionowe obc. użytkowe dla stropów wg DIN (DIN EN ) 2,0 kn/m² 3,0 kn/m² 4,0 kn/m² 5,0 kn/m² 3.2. Warstwy rozdzielające obciążenie Jastrychy ogrzewanych konstrukcji podłogowych w żaden sposób nie różnią się w odniesieniu do składu zaprawy od nieogrzewanych jastrychów w budownictwie mieszkalnym. Jastrych można wykonywać jako jastrych budowlany na bazie cementu lub siarczanu wapnia o odpowiedniej wytrzymałości zgodnie z obowiązującymi wymaganiami. Grubości jastrychu również znajdują się w normie PN-EN 13813, dodatkowo należy je powiększyć wokół średnicy zewnętrznych rur (d) (patrz: tabela 2). Rys. 3. Budowa grzejnika podłogowego 1. tynk ściany 2. listwa przyścienna podłogowa 3. taśma dylatacyjna (brzegowa) 4. okładzina podłogi 5. klej mocujący okładzinę 6. jastrych cementowy lub anhydrytowy 7. rura Solter i spinki 8. folia oddzielająca (wchodzi w skład elementu 9) 9. płyta izolacyjna z folią laminowaną o grubości 3 cm / 5 cm 10. izolacja termiczna uzupełniająca 11. izolacja przeciwwilgociowa (jeśli jest potrzebna ) 12. strop lub podkład z betonu pod posadzki 4

5 3.4. Dylatacje Stosowanie odpowiednich dylatacji jest niezbędne przy wykonaniu ogrzewania podłogowego. Brak poprawnie wykonanych dylatacji płyty grzejnej może być powodem powstawania nadmiernych naprężeń i w efekcie pękania jastrychu Taśma brzegowa (dylatacyjna) Stosowana do obwodowego oddzielania płyty grzewczej od przegród pionowych pomieszczenia. Funkcja: przyjmowanie dylatacji warstwy rozdzielającej obciążenie poprawa właściwości izolacji akustycznej zapobieganie powstawaniu mostków termicznych na przyległych komponentach Profil dylatacyjny Stosowany do oddzielenia płyt grzewczych w specyficznych przypadkach (wszystkie zostały poniżej omówione). Wymagania stosowania szczelin dylatacyjnych zgodnie z PN-EN 13813: należy zagwarantować wymagany minimalny ruch jastrychu 5 mm, projektant zobowiązany jest do sporządzenia planu dylatacji, w obrębie szczelin dylatacyjnych maty zbrojeniowe itd. należy przeciąć, po wykonaniu należy je elastycznie wypełnić lub zamknąć za pomocą profili dylatacyjnych. Zalecenia i wymagania ogólne (zgodne z PN-EN 13813): należy zwrócić uwagę na umieszczanie taśmy brzegowej bez luk wzdłuż przegród pionowych budynku, ościężnic drzwiowych, stopni, słupów betonowych lub podpór itd., układanie należy wykonać przed umieszczeniem izolacji akustycznej, nadmiar paska należy usuwać dopiero po ułożeniu wykładziny podłogowej, należy zagwarantować wymagany minimalny ruch jastrychu 5 mm => izolacyjne paski brzegowe o grubości 7 do 8 mm są wystarczające. Rys. 5. Profil dylatacyjny: Projektowanie: Jastrychy grzejne oprócz obwodowego podziału taśmami brzegowymi (dylatacyjnymi) należy dodatkowo rozdzielić dylatacjami według następującej zasady: w przypadku powierzchni płyty grzewczej > 40 m² lub w przypadku długości boków płyty > 8 m lub przy stosunku długości boków płyty grzewczej > 2:1 w przypadku złożonego kształtu płyty grzewczej np. zbliżonego do litery L ponad szczelinami dylatacyjnymi budynku w przypadku wielu uskoków płyty grzejnej w ramach drzwiowych i przepustach. Rys. 4. Taśma brzegowa (dylatacyjna) 5

6 Rys. 6. Przykłady stosowania szczelin dylatacyjnych Obwody grzejne w stosunku do dylatacji należy zaprojektować w następujący sposób: obwody rur należy zaprojektować i ułożyć w taki sposób, aby w żadnym wypadku nie przebiegały przez szczeliny dylatacyjne, jedynie przewody podłączeniowe mogą przechodzić przez dylatacje, w tych strefach rury grzejne należy osłonić rurą ochronną (np. w peszlu) po obu stronach szczeliny na odległość ok. 15 cm, aby zapobiec ewentualnym naprężeniom tnącym Okładziny podłogowe Wymagania: opór cieplny okładziny podłogowej nie może przekraczać wartości R=0,15 [m²k)/w]. Wielkość R powinna znajdować się na metce produktu lub jego karcie katalogowej, okładziny podłogowe powinny być przyklejone do podłoża na całej swojej powierzchni bez pęcherzy powietrza, okładziny podłogowe, środki gruntujące, masy szpachlowe i kleje muszą być oznakowane przez producenta jako przydatne do stosowania z ogrzewaniem podłogowym, w przypadku stosowania twardych okładzin (płytki ceramiczne, parkiet) dylatacje muszą zostać wyprowadzone aż do wierzchniej krawędzi okładziny. Ta sama zasada dotyczy miękkich okładzin aby uniknąć pofałdowań lub wgłębień. Przykładowe opory cieplne najczęściej stosowanych okładzin podano w punkcie 4.1 Rys. 7. Zabudowa rur osłonowych przy szczelinach dylatacyjnych 6

7 3.6. Wymagania termiczne dla posadzek grzejnych Wymaganą izolacyjność termiczną przegród budowlanych określają szczegółowe przepisy zawarte w Rozporządzeniu Ministra Infrastruktury z dnia (Dz.U. 75 poz.690 z ) wraz z późniejszymi zmianami. Zgodnie z nimi, wymaganiami normy EN oraz ogólnymi zaleceniami, dobierając izolację dla różnych przegród należy się kierować uwagami podanymi w tabeli Wykonanie wylewki stosowanie plastyfikatorów Podstawowe właściwości stosowania plastyfikatorów: wyższa wytrzymałość mechaniczna wylewki (zwiększona nieprzepuszczalność mieszanki, wytrzymałość na ściskanie, oszczędność cementu i wody skrócenie czasu przygotowania mieszanki wydłużenie czasu urabialności poprawienie wyglądu zewnętrznego powierzchni betonu Należy stosować się do wszystkich zaleceń podanych w karcie technicznej wyrobu. Plastyfikator jest gotowym do użycia, płynnym dodatkiem do mieszanki betonowej który podnosi własności mechaniczne jastrychu oraz obniża koszty. Rys. 8. Klasyfikacja posadzek ze względu na położenie Tab.3. Wymagana grubość izolacji dotyczy płyt izolacyjnych, z wsp. przewodzenia ciepła λ =0,038 [W/mk] Rodzaj posadzki k max [W/m 2 K] Wymagania Grubość R min izolacji [m 2 K/W] g [m] Uwagi A 1,33 0,75 3 B 0,80 1,25 5 C 0,60 1,67 6 Zalecana grubość izolacji 8 cm D 0,47 2,10 8 E 0,30 3,33 12 Wartość dla przypadku, gdy wody gruntowe występują głębiej niż 5 m. Zalecana grubość izolacji 8-12 cm Zaleca się warstwę 5 cm izolacji wewnątrz pomieszczenia i 8 cm na zewnątrz stropu 7

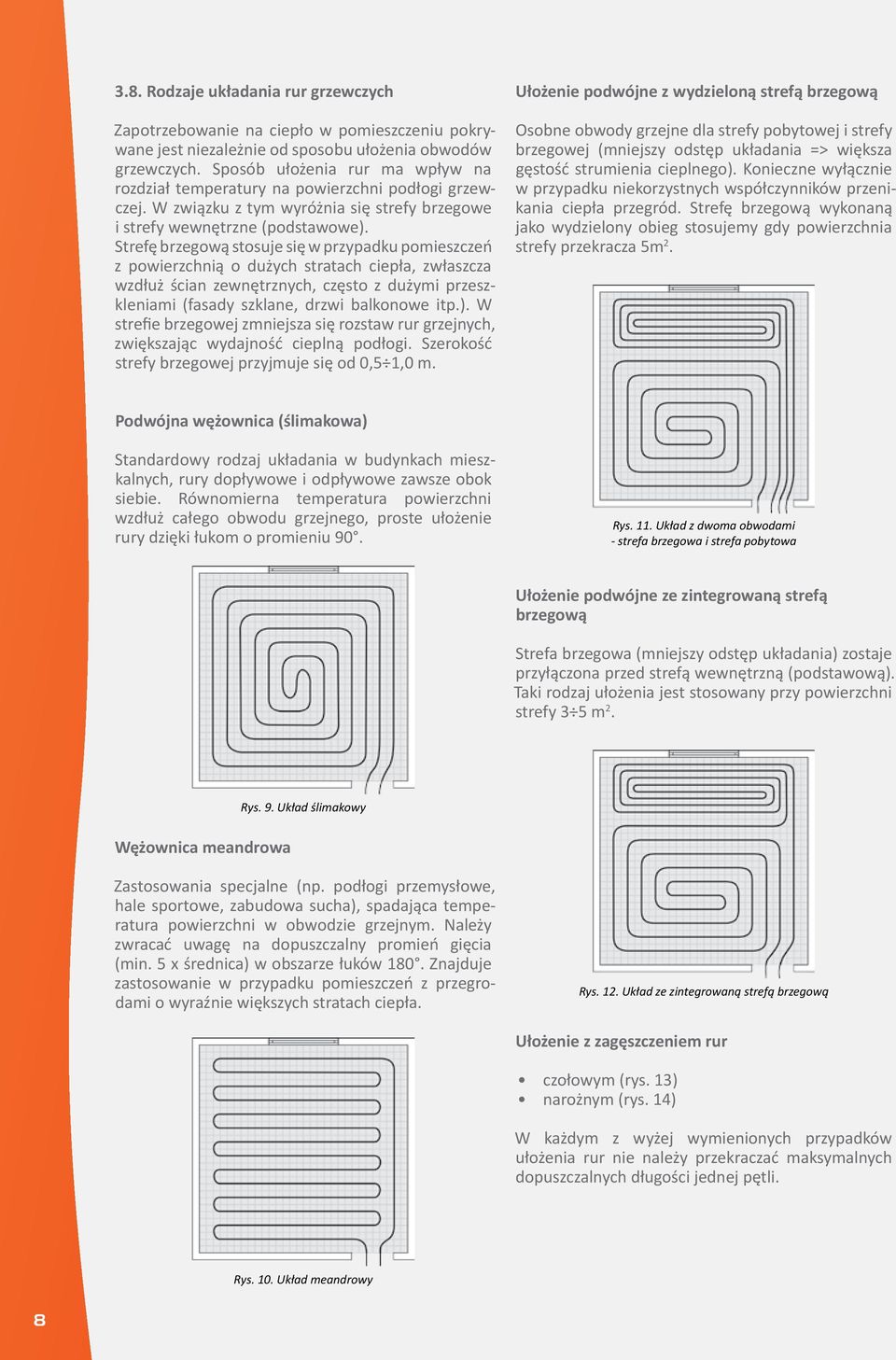

8 3.8. Rodzaje układania rur grzewczych Zapotrzebowanie na ciepło w pomieszczeniu pokrywane jest niezależnie od sposobu ułożenia obwodów grzewczych. Sposób ułożenia rur ma wpływ na rozdział temperatury na powierzchni podłogi grzewczej. W związku z tym wyróżnia się strefy brzegowe i strefy wewnętrzne (podstawowe). Strefę brzegową stosuje się w przypadku pomieszczeń z powierzchnią o dużych stratach ciepła, zwłaszcza wzdłuż ścian zewnętrznych, często z dużymi przeszkleniami (fasady szklane, drzwi balkonowe itp.). W strefie brzegowej zmniejsza się rozstaw rur grzejnych, zwiększając wydajność cieplną podłogi. Szerokość strefy brzegowej przyjmuje się od 0,5 1,0 m. Ułożenie podwójne z wydzieloną strefą brzegową Osobne obwody grzejne dla strefy pobytowej i strefy brzegowej (mniejszy odstęp układania => większa gęstość strumienia cieplnego). Konieczne wyłącznie w przypadku niekorzystnych współczynników przenikania ciepła przegród. Strefę brzegową wykonaną jako wydzielony obieg stosujemy gdy powierzchnia strefy przekracza 5m 2. Podwójna wężownica (ślimakowa) Standardowy rodzaj układania w budynkach mieszkalnych, rury dopływowe i odpływowe zawsze obok siebie. Równomierna temperatura powierzchni wzdłuż całego obwodu grzejnego, proste ułożenie rury dzięki łukom o promieniu 90. Rys. 11. Układ z dwoma obwodami - strefa brzegowa i strefa pobytowa Ułożenie podwójne ze zintegrowaną strefą brzegową Strefa brzegowa (mniejszy odstęp układania) zostaje przyłączona przed strefą wewnętrzną (podstawową). Taki rodzaj ułożenia jest stosowany przy powierzchni strefy 3 5 m 2. Wężownica meandrowa Rys. 9. Układ ślimakowy Zastosowania specjalne (np. podłogi przemysłowe, hale sportowe, zabudowa sucha), spadająca temperatura powierzchni w obwodzie grzejnym. Należy zwracać uwagę na dopuszczalny promień gięcia (min. 5 x średnica) w obszarze łuków 180. Znajduje zastosowanie w przypadku pomieszczeń z przegrodami o wyraźnie większych stratach ciepła. Rys. 12. Układ ze zintegrowaną strefą brzegową Ułożenie z zagęszczeniem rur czołowym (rys. 13) narożnym (rys. 14) W każdym z wyżej wymienionych przypadków ułożenia rur nie należy przekraczać maksymalnych dopuszczalnych długości jednej pętli. Rys. 10. Układ meandrowy 8

9 5. Obliczenie wymaganej gęstości strumienia cieplnego q [W/m 2 ] Jest to ilość ciepła, jaką ma oddać do pomieszczenia podłoga o powierzchni 1m 2 ogrzewania podłogowego q=q P / F P [W/m 2 ] 6. Wyznaczenie oporu cieplnego okładziny podłogowej R [m 2 K/W] Rys. 13. Ułożenie z zagęszczeniem czołowym W tabeli 4 podano wartość współczynnika oporu cieplnego R w zależności od rodzaju materiału. Należy pamiętać o następujących wymaganiach: najwyższa dopuszczalna wartość współczynnika R = 0,15 m 2 K/W okładziny podłogowe, środki gruntujące, masy szpachlowe i kleje muszą być oznakowane przez producenta jako przydatne do stosowania z ogrzewaniem podłogowym. Tab. 4. Opór cieplny okładzin podłogowych Materiał okładziny podłogowej Grubość Opór cieplny R[m 2 K/W] Rys. 14. Ułożenie z zagęszczeniem narożnym 4. Dobór rozstawu rur grzewczych instalacji ogrzewania podłogowego wyznaczenie mocy, ilości i długości pętli 4.1. Parametry podstawowe Szybkie wyliczenie niezbędnych odstępów przy układaniu rur ogrzewania podłogowego i obliczenie wielkości obwodu podaje tabela 5. Kolejność postępowania przy korzystaniu z tabeli jest następująca: 1. Określenie żądanej temperatury wewnętrznej pomieszczenia T I [ C] 2. Wyznaczenie / obliczenie straty ciepła dla pomieszczenia Q P [W] 3. Określenie powierzchni czynnej ogrzewania podłogowego F P [m 2 ] 4. Określenie temperatur zasilania i powrotu wody grzewczej T Z, T P [ C] Maksymalna temperatura zasilania instalacji ogrzewania podłogowego T Z MAX =50 55 C W przypadku, gdy źródłem ciepła jest pompa ciepła nie należy przekraczać T Z =35 40 C Różnica temperatur zasilania i powrotu dt ZP wynosi zwykle 8 10 K. płytki ceramiczne 13,0 0,012 płytki z kamienia naturalnego 12,0 0,010 marmur 15,0 0,007 wykładzina podłogowa dywanowa 5,0 0,100 wykładzina podłogowa dywanowa 10,0 0,150 linoleum 2,5 0,015 okładzina PCV 2,0 0,010 parkiet mozaikowy 8,0 0,040 parkiet tradycyjny (dąb) 16,0 0,080 laminat 9,0 0, Określenie maksymalnej dopuszczalnej temperatury powierzchni posadzki T F [ C] Przy wymiarowaniu, obliczeniach instalacji ogrzewania, w zależności od przeznaczenia pomieszczenia (jego części) należy uwzględnić maksymalne dopuszczalne wartości temperatury powierzchni podłogi: Strefa brzegowa...t F MAX = 35 C Strefa stałego przebywania ludzi...t F MAX = 29 C Strefa pracy na stojąco...t F MAX = 27 C Strefa okresowego przebywania ludzi (łazienki)...t F MAX = 33 C 9

10 4.2. Dobór rozstawu rur wg tabeli 5 Na podstawie wyznaczonych wcześniej wartości: oporu cieplnego okładziny R, temperatury wewnętrznej pomieszczenia T I ; wstępnie dobranych temperatur zasilania i powrotu wody grzewczej T Z, T P oraz wymaganej gęstości strumienia cieplnego q z tabeli: 1. Dobieramy odstęp V R układania rur (10 30 cm). 2. Odczytujemy średnią temperaturę powierzchni podłogi T F. Nie może ona przekraczać w/w wartości dopuszczalnych. 4. Obliczamy wymaganą długość rury ogrzewania podłogowego L [m] L = L F x F P [m] Całkowita długość rury jest większa o długość podejścia pod rozdzielacz. Nie powinna ona łącznie przekraczać m. Spadek ciśnienia rurociągu nie powinien przekraczać 200 mbar (2 mh 2 O). W przypadku większych długości (oporów przepływu) należy obwód grzewczy podzielić na mniejsze (2 lub więcej pętli). 3. Odczytujemy wymaganą długość (zapotrzebowanie) rury L F [m/m 2 ] na 1m 2 powierzchni ogrzewania podłogowego: Tab. 5. Dobór rozstawu rur (wartości orientacyjne) Temp. zasilania/powrotu 35/27 C 40/30 C 45/35 C 50/40 C Opór cieplny okładziny Temperatura wewnętrzna pomnieszczenia Odstęp układania rury Zapotrzebowanie na rury Maks. gęstość strumienia cieplnego Średnia temp. powierzchni posadzki Maks. gęstość strumienia cieplnego Średnia temp. powierzchni posadzki Maks. gęstość strumienia cieplnego Średnia temp. powierzchni posadzki Maks. gęstość strumienia cieplnego Średnia temp. powierzchni posadzki R T I V R L F q T F q T F q T F q T F [m 2 K/W] [ C] [cm] [m/m 2 ] [W/m 2 ] [ C] [W/m 2 ] [ C] [W/m 2 ] [ C] [W/m 2 ] [ C] , , , ,7 20 C 0,01 24 C 0,05 20 C 0,10 20 C 0,15 20 C 15 6, , , , , , , , , , , , ,7 30 3, , , , , , , , ,8 15 6, , , , , , , , , , , , ,4 30 3, , , , , , , , ,2 15 6, , , , , , , , , , , , ,3 30 3, , , , , , , , ,3 15 6, , , , , , , , , , , , ,3 30 3, , , , , , , , ,0 15 6, , , , , , , , , , , , ,5 30 3, , , , ,1 10

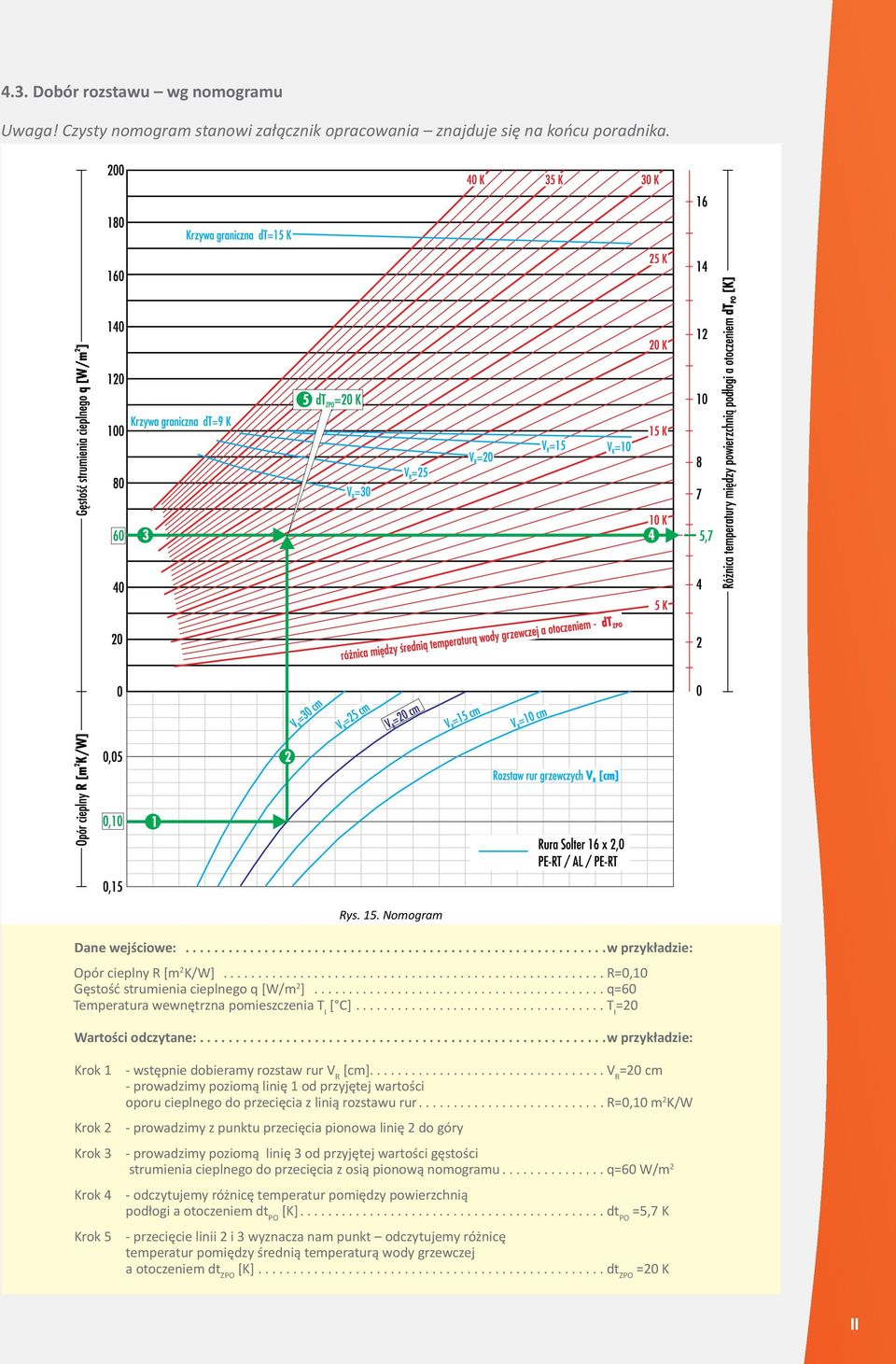

11 4.3. Dobór rozstawu wg nomogramu Uwaga! Czysty nomogram stanowi załącznik opracowania znajduje się na końcu poradnika. Rys. 15. Nomogram Dane wejściowe:... w przykładzie: Opór cieplny R [m 2 K/W]... R=0,10 Gęstość strumienia cieplnego q [W/m 2 ]... q=60 Temperatura wewnętrzna pomieszczenia T I [ C]... T I =20 Wartości odczytane:... w przykładzie: Krok 1 - wstępnie dobieramy rozstaw rur V R [cm] V R =20 cm - prowadzimy poziomą linię 1 od przyjętej wartości oporu cieplnego do przecięcia z linią rozstawu rur... R=0,10 m 2 K/W Krok 2 - prowadzimy z punktu przecięcia pionowa linię 2 do góry Krok 3 - prowadzimy poziomą linię 3 od przyjętej wartości gęstości strumienia cieplnego do przecięcia z osią pionową nomogramu... q=60 W/m 2 Krok 4 - odczytujemy różnicę temperatur pomiędzy powierzchnią podłogi a otoczeniem dt PO [K]... dt PO =5,7 K Krok 5 - przecięcie linii 2 i 3 wyznacza nam punkt odczytujemy różnicę temperatur pomiędzy średnią temperaturą wody grzewczej a otoczeniem dt ZPO [K]... dt ZPO =20 K 11

12 Wartości obliczone:... w przykładzie Średnia temperatura wody grzewczej T ZP [ C] T ZP = dt ZPO + T I... T ZP =20+20=40 C Wariant A / Temperatura zasilania T Z i powrotu T P wody grzewczej - przy założeniu różnicy temperatur wody grzewczej dt ZP =10 K... T Z =45 C / T P =35 C Wariant B/ Temperatura zasilania T Z i powrotu T P wody grzewczej - przy założeniu różnicy temperatur wody grzewczej dt ZP =8 K... T Z =44 C / T P =36 C Średnia temperatura powierzchni podłogi T F [ C] T F = dt PO + T I... T F =20 C+5,7 C=25,7 C Wartość średniej temperatury powierzchni podłogi nie może przekraczać wartości dopuszczalnych dla danego typu pomieszczenia (patrz 4.1 pkt. 7) Przyjmujemy wymaganą długość rury L F [m/m 2 ] na 1m 2 powierzchni ogrzewania podłogowego: dla V R =10 cm... L F =10,0 m/m 2... dla V R =15 cm... L F =6,6 m/m 2... dla V R =20 cm... L F =5,0 m/m 2... przyjęto L F =5,0 m/m 2 dla V R =25 cm... L F =4,0 m/m 2... dla V R =30 cm... L F =3,3 m/m 2... Obliczamy wymaganą długość rury ogrzewania podłogowego L [m] L=L F x F P [m] Całkowita długość rury jest większa o długość podejścia pod rozdzielacz. Nie powinna ona łącznie przekraczać m. Spadek ciśnienia rurociągu nie powinien przekraczać 200 mbar (2 mh 2 O). W przypadku większych długości (oporów przepływu) należy obwód grzewczy podzielić na mniejsze (2 lub więcej pętli). 5. Czynności związane z wykonaniem grzejnika podłogowego Po zakończeniu montażu ogrzewania podłogowego należy bezwzględnie wykonać próbę szczelności, a po wykonaniu jastrychu pierwsze podgrzanie posadzki Próba szczelności Próbę szczelności należy przeprowadzić z uwzględnieniem następujących zaleceń: Przed próbą szczelności należy układ napełnić wodą, odpowietrzyć i odczekać kilka godzin dla ustabilizowania się temperatury. Po napełnieniu i odpowietrzeniu instalacji należy wytworzyć ciśnienie próbne ok. 6.0 bar, następnie odczekać ok. 2 godzin (nastąpi spadek ciśnienia wywołany rozciągliwością rur) i podnieść ciśnienie do wartości wyjściowej próby tj. ciśnienia 2 x wyższego niż robocze, minimum 6,0 bar, maksymalnie 10,0 bar. Należy odczekać 12 godzin i sprawdzić ciśnienie w instalacji. Wynik próby jest pozytywny, gdy spadek ciśnienia nie jest większy niż 0,1 bar na godzinę i nie ma żadnych wycieków wody z instalacji. Po zakończeniu próby należy obniżyć ciśnienie do wartości ciśnienia roboczego, sporządzić pisemny protokół. Taki stan jest utrzymywany w czasie wykonywania jastrychów dodatkowa kontrola ciśnienia na manometrze Pierwsze rozgrzanie posadzki Zgodnie z normą PN-EN 1264 cz. 4 jastrychy przed ułożeniem okładzin podłogowych muszą zostać podgrzane. Należy uwzględnić następujące zalecenia: Zwykle pierwsze podgrzanie należy wykonać po 21 dniach od wykonania jastrychu cementowego / po 7 dniach od wykonania jastrychu anhydrytowego (o ile producent jastrychu nie zaleca inaczej). Pierwsze 3 doby układ grzewczy jest zasilany wodą o temperaturze 25 C. Następnie temperatura jest stopniowo podnoszona do maksymalnej dopuszczalnej temperatury (zwykle C) i utrzymana przez 4 doby. Przy tej temperaturze należy obserwować posadzkę czy nie dochodzi do jej pękania. Jeżeli zostaną zaobserwowane niepokojące zjawiska, pierwsze rozgrzewanie należy przerwać i usunąć przyczyny negatywnego oddziaływania temperatury na jastrych. Po przeprowadzeniu pierwszego rozgrzania należy sporządzić pisemny protokół, sprawdzić wilgotność posadzki. Jeżeli wszystko jest jak należy można przystąpić do montażu okładzin podłogowych. 12

13 Produkty 1. Komponenty do wykonania grzejnika podłogowego Rura Solter PE-RT/AL./PE-RT 16X2 Rura SOLTER - PE-RT/Al./PE-RT 16 x 2,0 - do ogrzewania podłogowego, materiał zgodny z PN-EN ISO , klasyfikacja zgodna z ISO Produkowana z nieusieciowanego polietylenu zgodnie z DIN 16833, odporna na dyfuzję tlenu zgodnie z DIN Do rur grzejnych PE-RT stosowany jest specjalnie zmodyfikowany polietylen, którego struktura molekularna i skład gwarantują bardzo wysoką stabilność termiczną i wysoką trwałość mechaniczną do temp. 90 C. Dostępność w zwojach 200 m kl.4: 10 bar, T max =70 C / kl.5: 6 bar, T max =90 C x 2, H [Pa/m] H [mmh2o/m] Budowa Rury m [kg/h] 0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 0,55 v [m/s] Q [W] dt ZP =8 C Q [W] dt ZP =10 C Rys. Opór przepływu Opis produktu Opakowanie 1 Rura PE-RT/AL/PE-RT 16x2,0 (200 mb) 200 mb SOLRP16X2200 Płyty izolacyjne Izorol L EPS 100 Płyty izolacyjne Izorol-L stosuje się jako izolację cieplną, przeciwwilgociową oraz akustyczną. W zależności od zastosowanego gatunku styropianu płyty można stosować zarówno w budynkach mieszkalnych, użyteczności publicznej, biurowych. Płyty wykonane są z pasków styropianowych oklejonych jednostronnie laminatem folii polietylenowej oraz polipropylenowej metalizowanej o grubości 0,13 mm folia Izorol. Standardowo posiadają wymiary: szerokość 100 cm, długość 500 cm oraz grubość w zakresie 25 50mm. Opis produktu Grubość Opór cieplny [m 2 K/W] 1 Płyta Izorol L EPS 100/ ,65 Wsp.przewodzenia ciepła KOTIZOL Płyta Izorol L EPS 100/ ,75 0,36 W/mK KOTIZOL Płyta Izorol L EPS 100/ ,3 KOTIZOL

14 Taśma brzegowa z zakładką Taśma brzegowa jest przeznaczona do stosowania przy wykonywaniu podłóg pływających, jako oddzielenie podłogi pełniące funkcję dylatacji. Szerokość stosowanej taśmy jest uzależniona od grubości warstw składowych podłogi i powinna być tak dobrana, aby po zalaniu podkładu górna krawędź taśmy wystawała ponad podkład. Po zalaniu i stwardnieniu podkładu nadmiar taśmy brzegowej należy odciąć nożem. Wykonana jest z polietylenu spienionego LDPE o gęstości min. 25 kg/m 3, gr. 8 mm, szer. 15 cm i długości 25 lub 50 mb. Na taśmie wykonanych jest pięć nacięć w odstępach co 1 cm od górnej krawędzi, umożliwiających oderwanie nadmiaru taśmy brzegowej wystającego ponad wykonaną posadzkę oraz dodatkowo zamocowana zakładka z folii PE o szer. 25 cm służąca do przykrycia styku izolacji pionowej (taśma brzegowa) oraz poziomej (np. płyty IZOROL). Opis produktu Długość 1 Taśma brzegowa z zakładką - 8x150 mm 25 KOTTB025 2 Taśma brzegowa z zakładką - 8x150 mm 50 KOTTB050 Profil dylatacyjny Stosowany do rozdzielenia płyt grzewczych jako wypełnienie szczelin dylatacyjnych. Posiada taśmę samoprzylepną ułatwiającą montaż. Opis produktu Długość [m] 1 Solter profil dylatacyjny 10x100 mm 1.0MB 1.0 SOLOOPD Plastyfikator do jastrychu Produkt: Właściwości Opakowanie: Okres trwałości: Dane techniczne: Sposób użycia: domieszka do posadzek z ogrzewaniem podłogowym. poprawia wszystkie własności technologiczne jastrychów nie powoduje korozji zbrojenia i uszkodzeń rur grzejnych, uplastycznia mieszankę betonową, zwiększa końcową wytrzymałość stwardniałego betonu, zmniejsza ilość wody zarobowej (obniża skurcz i poprawia przewodność cieplną) kanister 5 l 24 miesiące dla produktu produktu przechowywanego w oryginalnie zamkniętym opakowaniu w temp. +5 C do +25 C. Postać ciecz Odczyn ph 4,3 (w temperaturze +20 C) Dozowanie Posadzki, jastrych, beton 0,6 % - 2,5 % do masy cementu (optymalnie 0,25 L domieszki na 25 kg cementu). Należy ścisle stosować się do zaleceń podanych w karcie charakterystyki wyrobu Opis produktu Opakowanie 1 Plastyfikator do jastrychu 5 l CRP5 14

15 Folia Izorol Folia Izorol to laminat folii polietylenowej i polipropylenowej, o barwie szarej, metalizowanej, z nadrukiem na wierzchniej stronie w postaci linii tworzących kratkę o boku 10 cm. Folia ma grubość 0,13 mm i jest dostarczana w postaci wstęgi o szerokości 102 cm, zwiniętej w rolkę. Przeznaczona jest do zabezpieczenia płyt styropianowych przed wilgocią technologiczną z zaprawy cementowej, w trakcie układania na nich wierzchnich warstw posadzki. Opis produktu Długość [m] 1 Folia z rastrem IZOFOLIX 102 cm 50 mb KOTFOL Akcesoria do mocowania rur ogrzewania podłogowego Tacker materiał: ciężar: wymiary: stal, aluminium 3,8 kg 800x220x150 mm Opis produktu 1 Tacker + torba SOLOOTA Spinki PP pakiet - do tackera materiał: polipropylen kolor: czarny ilość spinek w 1 pakiecie: 25 szt. H D Spinki luzem materiał: kolor: polipropylen czarny B Spinki do mocowania ręcznego materiał: stal ocynkowana Opis produktu H D opakowanie [szt] 1 Spinka do Tackera 40 mm SOLOOST40 2 Spinka do Tackera 60 mm SOLOOST60 3 Spinka montaż ręczny 40 mm SOLOOSR40 4 Spinka do Tackera 60 mm SOLOOSR60 5 Spinki stalowe 100 SPMOC 15

16 Szyny montażowe Szyna służy do montażu systemu ogrzewania podłogowego i ściennego na dużych obszarach. Została zaprojektowana i opracowana w celu uproszczenia i skrócenia czasu montażu instalacji. Opis produktu Długość [mb] 1 Szyna montażowa - 14x20 mm 1 SOLOOSMU16 2 Szyna montażowa - 14x20 mm z taśmą 1 SOLOOSMU16T Rozwijak Rozwijak służy do szybkiego rozwijania zwoju rury podczas montażu systemu ogrzewania podłogowego. Ułatwia i przyspiesza pracę. Wymiary Wysokość: mm Średnica po rozłożeniu 1040 mm wsparcie rolki, 1200mm podstawa Opis produktu 1 Solter rozwijak do rur + torba SOLOORDR 16

17 2. Rozdzielacze i szafki Rozdzielacz mosiężny Solter TRW-... Wyposażenie: belki - mosiądz, profil 40x40 mm korek mosiężny Gz1-2 szt. stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw1 obwodów - Gw1/2 odpowietrzenie Gw1/2 (belka dolna- zasilanie) Liczba sekcji 1 TRW SOLORMTRW02 2 TRW SOLORMTRW03 3 TRW SOLORMTRW04 4 TRW SOLORMTRW05 5 TRW SOLORMTRW06 6 TRW SOLORMTRW07 7 TRW SOLORMTRW08 8 TRW SOLORMTRW09 9 TRW SOLORMTRW10 10 TRW SOLORMTRW11 11 TRW SOLORMTRW12 Rozdzielacz mosiężny Solter FRG-... Wyposażenie: belki - mosiądz, profil 40x40 mm nyple Gz1/2 - Gz3/4 korek mosiężny Gz1-2 szt. stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw1 obwodów - Gz3/4 odpowietrzenie Gw1/2 (belka dolna - zasilanie) podłączenia zaworu spustowego 2 szt. - Gw1/2 Liczba sekcji 1 FRG SOLORMFRG02 2 FRG SOLORMFRG03 3 FRG SOLORMFRG04 4 FRG SOLORMFRG05 5 FRG SOLORMFRG06 6 FRG SOLORMFRG07 7 FRG SOLORMFRG08 8 FRG SOLORMFRG09 9 FRG SOLORMFRG10 10 FRG SOLORMFRG11 11 FRG SOLORMFRG12 17

18 Rozdzielacz mosiężny Solter TRO-... Wyposażenie: belki - mosiądz, profil 40x40 mm nyple Gz1/2 - Gz3/4 zawory odcinające belka górna i dolna (zasilanie i powrót) odpowietrznik ręczny 2szt. korek mosiężny Gz1-2 szt. stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw1 obwodów - Gz3/4 odpowietrzenie Gw1/2 (belka dolna - zasilanie) podłączenia zaworu spustowego 2 szt. - Gw1/2 Liczba sekcji 1 TRO SOLORMTRO02 2 TRO SOLORMTRO03 3 TRO SOLORMTRO04 4 TRO SOLORMTRO05 5 TRO SOLORMTRO06 6 TRO SOLORMTRO07 7 TRO SOLORMTRO08 8 TRO SOLORMTRO09 9 TRO SOLORMTRO10 10 TRO SOLORMTRO11 11 TRO SOLORMTRO12 Rozdzielacz mosiężny Solter TRPHO-... Wyposażenie: belki - mosiądz, profil 40x40 mm wkładki zaworów termostatycznych M30x1.5 - belka dolna (zasilanie) zawory odcinające - belka górna (powrót) odpowietrznik ręczny - 2 szt nyple Gz1/2 - Gz3/4 korek mosiężny Gz1-2 szt. stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw1 obwodów - Gz3/4 podłączenia zaworu spustowego 2 szt - Gw1/2 Liczba sekcji 1 TRPHO SOLORMTRPHO02 2 TRPHO SOLORMTRPHO03 3 TRPHO SOLORMTRPHO04 4 TRPHO SOLORMTRPHO05 5 TRPHO SOLORMTRPHO06 6 TRPHO SOLORMTRPHO07 7 TRPHO SOLORMTRPHO08 8 TRPHO SOLORMTRPHO09 9 TRPHO SOLORMTRPHO10 10 TRPHO SOLORMTRPHO11 11 TRPHO SOLORMTRPHO12 18

19 Rozdzielacz mosiężny Solter TRPHO-R-... Wyposażenie: belki - mosiądz, profil 40x40 mm przepływomierze (rotametry) 0,5 3,0 l/min - belka górna (powrót) wkładki zaworów termostatycznych M30x1.5 - belka dolna (zasilanie) odpowietrznik ręczny - 2 szt nyple Gz1/2 - Gz3/4 korek mosiężny Gz1-2 szt. stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw1 obwodów - Gz3/4 podłączenia zaworu spustowego 2 szt - Gw1/2 Liczba sekcji 1 TRPHO-R SOLORMTRPHOR02 2 TRPHO-R SOLORMTRPHOR03 3 TRPHO-R SOLORMTRPHOR04 4 TRPHO-R SOLORMTRPHOR05 5 TRPHO-R SOLORMTRPHOR06 6 TRPHO-R SOLORMTRPHOR07 7 TRPHO-R SOLORMTRPHOR08 8 TRPHO-R SOLORMTRPHOR09 9 TRPHO-R SOLORMTRPHOR10 10 TRPHO-R SOLORMTRPHOR11 11 TRPHO-R SOLORMTRPHOR12 19

20 Rozdzielacz mosiężny z mieszaczem pompowym i zaworem termostatycznym Wyposażenie: belki mosiądz Ma58 profil C7 pompa zwykła/elektroniczna (opcja) trójdrogowy zawór mieszający VTA532 z zakresem regulacji stopni C układ by-pass pompy z czujnikiem przegrzewu st. C odpowietrznik ręczny Gz1/2 2szt zawór spustowy 1/2 2szt nyple Gz1/2 Gz3/4 zawieszenie rozdzielacza Belka górna: przepływomierze (rotametry) 0,5-3,0 l/min termometr st.c tarcza 35mm Belka górna: wkładki termostatyczne M30x1,5 termometr st.c tarcza 35mm Przyłącza:: główne Gw3/4 z zaworami Przeznaczenie /budowa Rozdzielacz ogrzewania podłogowego zintegrowany z pompą oraz z termostatycznym zaworem trójdrogowym jest przeznaczony do przygotowania wody o odpowiedniej temperaturze i jej rozdziału do poszczególnych pętli ogrzewania podłogowego. Jeżeli instalacja ogrzewania podłogowego wykonywana jest bez projektu to orientacyjna powierzchnia tego ogrzewania nie powinna przekraczać 110 m2. Zawór termostatyczny pozwala na ustawienie temperatury wody po zmieszaniu pomiędzy 35C do 50C Można stosować z kotłami kondensacyjnymi pod warunkiem że na kotle ustawiono temperaturę zasilania co najmniej o 10C wyższą od temperatury ustawionej na zaworze termostatycznym Liczba sekcji 1 3-sekcyjny TCROZOZ sekcyjny TCROZOZ sekcyjny TCROZOZ sekcyjny TCROZOZ sekcyjny TCROZOZ sekcyjny TCROZOZ sekcyjny TCROZOZ sekcyjny TCROZOZ10 20

21 Rozdzielacz mosiężny z mieszaczem pompowym Wyposażenie: belki mosiądz Mo58 profil C7 pompa elektroniczna/normalna (opcjonalnie) układ by-pass pompy z czujnikiem przegrzewu C przepływomierze (rotametry) 0,5 3,0 l/min belka górna (zasilanie obw.) wkładki zaworów termostatycznych M30x1.5 belka dolna (powrót obw.) głowica termostatyczna z czujnikiem zanurzeniowym odpowietrznik ręczny - 2 szt termometr C tarcza 35 mm 2 zawory kulowe 3/4 odcinajace układ mieszacza od belek rozdzielacza zawór spustowy 1/2 ze złączką do węża - 2 szt. nyple Gz1/2 - Gz3/4 stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw3/4 obwodów - Gz3/4 Przeznaczenie / zasada działania Rozdzielacz jest przeznaczony do zasilania ogrzewania podłogowego po obniżeniu temperatury wody kotłowej przez mieszacz pompowy. Rozdzielacz posiada od 2 do 8 sekcji ogrzewania podłogowego. Na głowicy termostatycznej, na górnej belce, ustawiamy żądaną temperaturę wody dla ogrzewania podłogowego np. 40 C cyfra 4. Woda z kotła, o temperaturze o min 20 C wyższej czyli 60 C lub więcej, dopływa do dolnej belki, do której wraca schłodzona woda z pętli ogrzewania podłogowego. Woda, po przejściu przez pompę, zostaje rozdzielona na 2 obiegi mniejszy, który płynie przez by-pass oraz na podstawowy, który wpływa do górnej belki rozdzielacza i zasila pętle grzewcze ogrzewania podłogowego, a jej nadmiar tyle ile wpłynęło wody kotłowej wraca do źródła ciepła. Rozwiązanie to jest szczególnie korzystne przy współpracy z kotłami, które wymagają odpowiednio wysokiej temperatury powrotu. W urządzeniu tym ważne jest dokonanie nastawy wstępnej na wielofunkcyjnych wkładkach regulacyjnych A i B. Wkładki te posiadają ustawioną fabrycznie nastawę wstępną, ale jeśli ona byłaby nieodpowiednia przegrzewanie lub niedogrzewanie lub zaburzenia pracy grzejników, to należy ją skorygować. Regulacja ta omówiona jest szczegółowo w instrukcji obsługi. Liczba sekcji 1 3-sekcyjny TCOROR3 2 4-sekcyjny TCOROR4 3 5-sekcyjny TCOROR5 4 6-sekcyjny TCOROR6 5 7-sekcyjny TCOROR7 6 8-sekcyjny TCOROR8 7 9-sekcyjny TCOROR sekcyjny TCOROR10 21

22 Rozdzielacz 2 w 1 dwuparametrowy z mieszaczem pompowym Wyposażenie: belki mosiądz Mo58 profil C7 pompa elektroniczna/normalna (opcjonalnie) układ by-pass pompy z czujnikiem przegrzewu C odpowietrznik ręczny Gz1/2-2 szt zawór spustowy 1/2-2 szt. nyple Gz1/2 - Gz3/4 stalowe łączniki / zawieszenie rozdzielacza Belka górna: przepływomierze (rotametry) 0,5 3,0 l/min (zasilanie obw. podłogowych) zawory odcinające (powrót obw. grzejnikowych) głowica termostatyczna z czujnikiem zanurzeniowym termometr C tarcza 35 mm Belka dolna: wkładki zaworów termostatycznych M30x1.5 Przyłącza: główne - Gw3/4 obwodów podł. i grzejnikowych - Gz3/4 Przeznaczenie / zasada działania Rozdzielacz jest przeznaczony do jednoczesnego zasilania grzejników wodą kotłową oraz do zasilania ogrzewania podłogowego po obniżeniu temperatury wody kotłowej przez mieszacz pompowy. Rozdzielacz posiada od 3 do 8 sekcji ogrzewania podłogowego oraz w standardowym wykonaniu 3 sekcje grzejnikowe. Woda z kotła dopływa do dolnej belki rozdzielacza, która jest podzielona wielofunkcyjną wkładką regulacyjną na 2 części (podobnie jak belka górna) część grzejnikową z której zasilane są grzejniki oraz z części ogrzewania podłogowego, gdzie wraca woda schłodzona z pętli grzewczych. W części podłogowej zasada działania jest dokładnie taka sama jak w rozdzielaczu z mieszaczem pompowym. Temperaturę wody zasilającej ustawiamy na głowicy termostatycznej na górnej belce np. 40 C cyfra 4. Nadwyżka wody z części podłogowej poprzez wielofunkcyjną wkładkę regulacyjną A dostaje się do części grzejnikowej gdzie miesza się z wodą powracającą z grzejników i płynie dalej do kotła. Należy pamiętać że temperatura wody kotłowej zasilającej grzejniki musi być wyższa min o 20 C niż temperatura ustawiona na głowicy termostatycznej. Bardzo istotna jest tutaj regulacja wkładki wielofunkcyjnej, którą wykonujemy tak jak w rozdzielaczach z mieszaczem pompowym, aby nie zaburzyć pracy grzejników lub ogrzewania podłogowego. Regulacja ta omówiona jest szczegółowo w instrukcji obsługi. Liczba sekcji og.podł. Liczba sekcji og.grzejn. 1 CO 3+3 OP TCROZP3 2 CO 3+4 OP TCROZP4 3 CO 3+5 OP TCROZP5 4 CO 3+6 OP TCROZP6 5 CO 3+7 OP TCROZP7 6 CO 3+8 OP TCROZP8 7 CO 4+3 OP TCROZP34 8 CO 4+4 OP TCROZP44 9 CO 4+5 OP TCROZP54 10 CO 5+3 OP TCROZP35 11 CO 5+4 OP TCROZP45 12 CO 6+3 OP TCROZP36 22

23 Rozdzielacz stalowy Solter RSG-... Wyposażenie: belki stal DC 01, profil 40x40 mm korek mosiężny Gz1-2 szt. stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw1 obwodów - Gw1/2 odpowietrzenia - 2 szt - Gw1/2 Liczba sekcji 1 RSG SOLORSG02 2 RSG SOLORSG03 3 RSG SOLORSG04 4 RSG SOLORSG05 5 RSG SOLORSG06 6 RSG SOLORSG07 7 RSG SOLORSG08 8 RSG SOLORSG09 9 RSG SOLORSG10 10 RSG SOLORSG11 11 RSG SOLORSG12 12 RSG SOLORSG13 13 RSG SOLORSG14 Rozdzielacz stalowy Solter RSGN-... Wyposażenie: belki stal DC 01, profil 40x40 mm nyple Gz1/2 - Gz3/4 korek mosiężny Gz1-2 szt. stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw1 obwodów - Gz3/4 odpowietrzenia - 2 szt - Gw1/2 Liczba sekcji 1 RSGN SOLORSGN02 2 RSGN SOLORSGN03 3 RSGN SOLORSGN04 4 RSGN SOLORSGN05 5 RSGN SOLORSGN06 6 RSGN SOLORSGN07 7 RSGN SOLORSGN08 8 RSGN SOLORSGN09 9 RSGN SOLORSGN10 10 RSGN SOLORSGN11 11 RSGN SOLORSGN12 12 RSGN SOLORSGN13 13 RSGN SOLORSGN14 23

24 Rozdzielacz stalowy Solter RSP-... Wyposażenie: belki - stal DC 01, profil 40x40 mm wkładki zaworów termostatycznych M30x1.5 - belka górna (zasilanie) zawory odcinające - belka dolna (powrót) odpowietrznik ręczny - 2 szt nyple Gz1/2 - Gz3/4 korek mosiężny Gz1-2 szt. stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw1 obwodów - Gz3/4 podłączenia zaworu spustowego 2 szt.- Gw1/2 Liczba sekcji 1 RSP SOLORSP02 2 RSP SOLORSP03 3 RSP SOLORSP04 4 RSP SOLORSP05 5 RSP SOLORSP06 6 RSP SOLORSP07 7 RSP SOLORSP08 8 RSP SOLORSP09 9 RSP SOLORSP10 10 RSP SOLORSP11 11 RSP SOLORSP12 12 RSP SOLORSP13 13 RSP SOLORSP14 Rozdzielacz stalowy Solter RSPP-... Wyposażenie: belki - stal DC 01, profil 40x40 mm przepływomierze (rotametry) 0,5 5,0 l/min - belka górna (zasilanie) wkładki zaworów termostatycznych M30x1.5 - belka dolna (powrót) odpowietrznik ręczny - 2 szt nyple Gz1/2 - Gz3/4 korek mosiężny Gz1-2 szt. stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw1 obwodów - Gz3/4 podłączenia zaworu spustowego 2 szt- Gw1/2 Liczba sekcji 1 RSPP SOLORSPP02 2 RSPP SOLORSPP03 3 RSPP SOLORSPP04 4 RSPP SOLORSPP05 5 RSPP SOLORSPP06 6 RSPP SOLORSPP07 7 RSPP SOLORSPP08 8 RSPP SOLORSPP09 9 RSPP SOLORSPP10 10 RSPP SOLORSPP11 11 RSPP SOLORSPP12 12 RSPP SOLORSPP13 13 RSPP SOLORSPP14 24

25 Rozdzielacz stalowy z pompą - Solter RSPOM-... Wyposażenie: belki stal DC 01, profil 40x40 mm pompa elektroniczna/normalna (opcjonalnie)+ zawory kulowe układ by-pass pompy z zaworem dławiącym przepływomierze (rotametry) 0,5 5,0 l/min - belka dolna (zasilanie obw.) wkładki zaworów termostatycznych M30x1.5 - belka górna (powrót obw.) odpowietrznik ręczny - 2 szt termometr - 2szt gł. zawory zasilające/powrotne - 1/2 (2-8 sekcji) / 3/4 (9-14 sekcji) zawór spustowy 1/2-2 szt. nyple Gz1/2 - Gz3/4 korek mosiężny Gz1-2 szt. stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw1/2 (2-8 sekcji) / Gw3/4 (9-14 sekcji) obwodów - Gz3/4 Liczba sekcji 1 RSPOM SOLORSPOM02 2 RSPOM SOLORSPOM03 3 RSPOM SOLORSPOM04 4 RSPOM SOLORSPOM05 5 RSPOM SOLORSPOM06 6 RSPOM SOLORSPOM07 7 RSPOM SOLORSPOM08 8 RSPOM SOLORSPOM09 9 RSPOM SOLORSPOM10 10 RSPOM SOLORSPOM11 11 RSPOM SOLORSPOM12 12 RSPOM SOLORSPOM13 13 RSPOM SOLORSPOM14 Moduł pompowy Solter RSPOM-A / RSPOM-B rozdzielaczy stalowych RSPOM-A Wyposażenie: belki stal DC 01, profil 40x40 mm pompa elektroniczna/normalna (opcjonalnie) termostat przylgowy zabezpieczajacy (tylko w RSPOM-A) układ by-pass pompy z zaworem dławiącym gł. zawór powrotny - 3/4 zawór zasilajacy 3/4 z głowicą termost. i czujnikiem przylgowym termometr śrubunki z nyplem 1 do podłączenia rozdzielacza Przyłącza: główne zasilania i powotu - Gw3/4 podłączenia rozdzielacza - Gz1 RSPOM-B Rozstaw przyłączy rozdzielacza 1 RSPOM-A SOLORSPOMA 2 RSPOM-B SOLORSPOMB 25

26 Rozdzielacz stalowy z pompą (ogrzewanie mieszane) - Solter RSPOM-.../G-... Wyposażenie: belki stal DC 01, profil 40x40 mm pompa elektroniczna/normalna (opcjonalnie)+ zawory kulowe układ by-pass pompy z zaworem dławiącym odpowietrznik ręczny Gz1/2-2 szt zawór spustowy 1/2-2 szt. nyple Gz1/2 - Gz3/4 korek mosiężny Gz1-2 szt. stalowe łączniki / zawieszenie rozdzielacza Belka górna: przepływomierze (rotametry) 0,5 5,0 l/ min (zasilanie obw. podłogowych) zawory odcinające (powrót obw. grzejnikowych) głowica termostatyczna z czujnikiem przylgowym termometr Belka dolna wkładki zaworów termostatycznych M30x1.5 Przyłącza: główne - Gw1 obwodów podłogowych i grzejnikowych - Gz3/4 Liczba sekcji og.podł. Liczba sekcji og.grzejn. 1 RSPOM-2/G SOLORSPOMM22 2 RSPOM-2/G SOLORSPOMM23 3 RSPOM-2/G SOLORSPOMM24 4 RSPOM-2/G SOLORSPOMM25 5 RSPOM-2/G SOLORSPOMM26 6 RSPOM-3/G SOLORSPOMM32 7 RSPOM-3/G SOLORSPOMM33 8 RSPOM-3/G SOLORSPOMM34 9 RSPOM-3/G SOLORSPOMM35 10 RSPOM-3/G SOLORSPOMM36 11 RSPOM-4/G SOLORSPOMM42 12 RSPOM-4/G SOLORSPOMM43 13 RSPOM-4/G SOLORSPOMM44 14 RSPOM-4/G SOLORSPOMM45 15 RSPOM-4/G SOLORSPOMM46 16 RSPOM-5/G SOLORSPOMM52 17 RSPOM-5/G SOLORSPOMM53 18 RSPOM-5/G SOLORSPOMM54 19 RSPOM-5/G SOLORSPOMM55 20 RSPOM-6/G SOLORSPOMM62 21 RSPOM-6/G SOLORSPOMM63 22 RSPOM-6/G SOLORSPOMM64 26

27 Rozdzielacz ze stali nierdzewnej Premium 1 Wyposażenie: belki stal nierdzewna przepływomierze (rotametry) - belka górna (zasilanie) wkładki zaworów termostatycznych M30x1.5 - belka dolna (powrót) odpowietrznik automatyczzny- 2 szt kurek spustowy 1/2 ze złączką do węża - 2 szt. zawór kulowy odcinający 1-2 szt eurokonusy - złącza zaciskowe 16x2,0 stalowe łączniki / zawieszenie rozdzielacza Przyłącza: główne - Gw1 obwodów - złącza zaciskowe 16x2 Liczba sekcji 1 Premium 1-2 sekcje RPREM102 2 Premium 1-3 sekcje RPREM103 3 Premium 1-4 sekcje RPREM104 4 Premium 1-5 sekcji RPREM105 5 Premium 1-6 sekcji RPREM106 6 Premium 1-7 sekcji RPREM107 7 Premium 1-8 sekcji RPREM108 8 Premium 1-9 sekcji RPREM109 9 Premium 1-10 sekcji RPREM Premium 1-11 sekcji RPREM Premium 1-12 sekcji RPREM112 Zestaw pompowo-mieszający Zestaw pompowo-mieszajacy w połączeniu z rozdzielaczem ze stali nierdzewnej do ciągłej regulacji temperatury zasilania ogrzewania podłogowego, niskotemperaturowego, pracującego w połączeniu z ogrzewaniem grzejnikowym o wyższym poziomie temperatur (np. 80 C/60 C). Zestaw składa się z: termostatycznego zaworu wraz z głowicą C z czujnikiem przylgowym, zaworu powrotnego, zaworu regulacyjnego bypass-u, termostatu przylgowego (zabezpieczenie temperatury), pompy elektronicznej klasa enargetyczna A. termometrów Materiał: mosiądz poniklowany Zestaw jako komplet ww. urządzeń występuje w 4 zestawach do różnych ( m 2 ) wielkości powierzchni podłogi (wielkość orientacyjna). Opis produkktu Pow. podłogi DN zaworów 1 Zestaw pompowo-mieszający do 45 m 2 zasilanie 3/8 / powrót 1/2 RPOMMN045 2 Zestaw pompowo-mieszający do 85 m 2 zasilanie 1/2 / powrót 3/4 RPOMMN085 3 Zestaw pompowo-mieszający do 120 m 2 zasilanie 3/4 / powrót 1 RPOMMN120 4 Zestaw pompowo-mieszający do 160 m 2 zasilanie 1 / powrót 1 RPOMMN160 Złączki zaciskowe 16x2 Stosowane do podłączenia rury grzewczej Solter PE-RT/AL/PE-RT 16x2,0 do rozdzielaczy, zaworów itp.. Opis produktu Opakowanie 1 Złączka 16x2,0 + nypel Gz1/2 SOLOZZ16GZ15 2 Złączka 16x2,0 - Gw3/4 SOLOZZ16GW20 27

28 Skrzynka nadtynkowa Solter SNN-... Skrzynka o standardowej głębokości i wysokości przeznaczona do montażu normalnych rozdzielaczy. materiał - blacha stalowa kolor farby - RAL 9016 zamknięcie - zamek z kluczykiem 1 SNN-A SOLOSNNA 2 SNN-B SOLOSNNB 3 SNN-C SOLOSNNC 4 SNN-D SOLOSNND 5 SNN-E SOLOSNNE 6 SNN-F SOLOSNNF Skrzynka nadtynkowa Solter SNW-... Skrzynka o większej wysokości i głębokości. Przeznaczona głównie do montażu rozdzielaczy pompowych, modułów sterujących systemów rozdzielaczowych itp materiał - blacha stalowa kolor farby - RAL 9016 zamknięcie - zamek z kluczykiem 1 SNW-A SOLOSNWA 2 SNW-B SOLOSNWB 3 SNW-C SOLOSNWC 4 SNW-D SOLOSNWD 5 SNW-E SOLOSNWE 6 SNW-F SOLOSNWF Skrzynka podtynkowa Solter SPU-... Skrzynka podtynkowa, przeznaczona do montażu wszystkich rodzajów rozdzielaczy, także pompowych, modułów sterujących systemów rozdzielaczowych itp materiał - blacha stalowa kolor farby - RAL 9016 zamknięcie - zamek z kluczykiem wewn. ramki 1 SPU-A SOLOSPUA 2 SPU-B SOLOSPUB 3 SPU-C SOLOSPUC 4 SPU-D SOLOSPUD 5 SPU-E SOLOSPUE 6 SPU-F SOLOSPUF 28

29 3. Urządzenia regulacji temperatury wody ogrzewania podłogowego Ograniczniki temperatury powrotu Ogranicznik temperatury wody na powrocie jest samoczynnie działajacym regulatorem proporcjonalnym do regulacji temperatury wody na powrocie pętli ogrzewania podłogowego. Temperatura przepływającego medium przenoszona jest na czujnik. Utrzymuje on stałą wartość zadaną w wymaganym zakresie proporcjonalności. Zawór otwiera się dopiero wówczas, gdy nie zostanie przekroczona nastawiona wartość ograniczająca. Ogranicznik temperatury powrotu mini RTB Urządzenia składa się z: głowicy - ogranicznika temperatury na powrocie zaworu termostatycznego (w wykonaniu prostym lub kątowym) z przyłączem GZ1/2 z uszczelnieniem stożkowym, z przyłączem do przewodów Gz3/4 Parametry: max. temperatura robocza C max. cisnienie robocze - 10 bar zakres nastawy temperatury wody powrotnej C (mini RTB) lub (RTL) kvs - 0,5m 3 /h (mini RTB), 0,73 m 3 /h (RTL) Długośc pętli ogrzewania podłogowego zakończonej ogranicznikiem mini RTB nie powinna przekraczać 70 mb, dla RTL odpowiednio 80 mb. Ogranicznik temperatury powrotu RTL Opis produktu Wykonanie 1 Ogranicznik powrotu mini RTB 1/2 prosty HRZOPPM 2 Ogranicznik powrotu mini RTB 1/2 kątowy HRZOPKM 3 Ogranicznik powrotu RTL 1/2 prosty CFRTLP 4 Ogranicznik powrotu RTL 1/2 kątowy CFRTLA 29
