1 8 grudnia 2014 Akademia Häfele 2014 Szkolenie nr 4 Przygotowali: Tomasz Sowiński, Marcin Małecki, Maciej Wikorejczyk

2 2 Akademia Häfele 2014 LOOX SYSTEM OŚWIETLENIA LED OD HÄFELE

3 LOOX SYSTEM OŚWIETLENIA LED OD HÄFELE W tym szkoleniu podpowiemy Państwu, co warto wiedzieć o oświetleniu LED i na czym polega wyjątkowość systemu Loox, a także jak dobierać oświetlenie, aby uzyskać maksymalne efekty świetlne przy optymalnym nakładzie pracy i środków. Dowiedz się! co warto wiedzieć o oświetleniu LED? jakie zalety posiada system Loox? jak dobierać oświetlenie, aby osiągnąć jak najlepszy efekt optymalizując pracę i koszty? jakie argumenty wykorzystać w rozmowie z Klientem? Dla pierwszych 100 osób, które rozwiążą test i uzyskają minimum 50 punktów - czapka zimowa w prezencie! 3 Akademia Häfele 2014

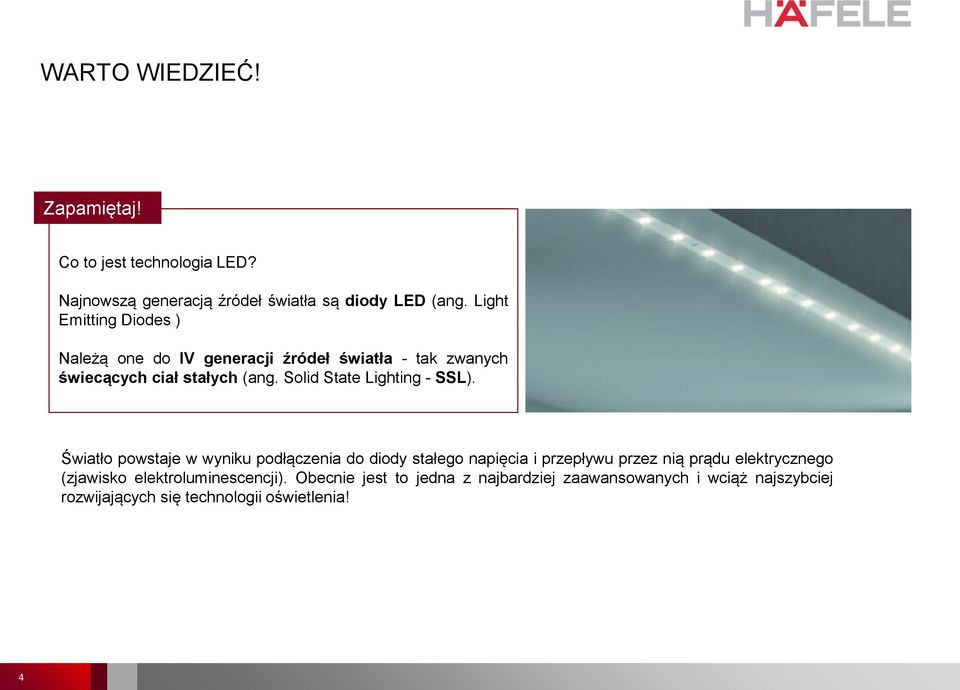

4 WARTO WIEDZIEĆ! Zapamiętaj! Co to jest technologia LED? Najnowszą generacją źródeł światła są diody LED (ang. Light Emitting Diodes ) Należą one do IV generacji źródeł światła - tak zwanych świecących ciał stałych (ang. Solid State Lighting - SSL). Światło powstaje w wyniku podłączenia do diody stałego napięcia i przepływu przez nią prądu elektrycznego (zjawisko elektroluminescencji). Obecnie jest to jedna z najbardziej zaawansowanych i wciąż najszybciej rozwijających się technologii oświetlenia! 4

5 ARGUMENTY SPRZEDAŻOWE Zapamiętaj! W porównaniu z żarówkami tradycyjnymi i halogenowymi technologia LED wyróżnia się 3 ważnymi zaletami: 1. energooszczędność - diody LED w porównaniu z tradycyjnymi żarówkami pozwalają zaoszczędzić do 90 % energii elektrycznej! 2. długi czas życia - żywotność diod LED jest wyjątkowo długa i wynosi do 25 lat lub od ponad 40 do 50 tysięcy godzin! 3. niska temperatura pracy - dzięki wyjątkowo niskiemu poborowi mocy LED-y wytwarzają niewielką ilość ciepła! Oświetlenie LED to również: odporność na wibracje i uderzenia, brak promieniowania IR i UV lub śladowe ilości, małe rozmiary, ściśle określona wiązka światła, rozwiązanie ekologiczne LED-y nie zawierają rtęci, światło białe o regulowanej temperaturze barwowej, łatwość sterowania i kontroli, duża sprawność systemu, dostępność barw z całego spektrum widzialnego, w tym RGB. 5

6 PORÓWNANIE SYSTEMÓW OŚWIETLENIOWYCH Strumień świetlny LED świetlówka halogen żarówka 6

7 POZNAJ SYSTEM LOOX Zapamiętaj! Loox jest marką diodowych systemów oświetleniowych firmy Häfele. Dzięki innowacyjnemu zasilaczowi i zastosowaniu funkcjonalnej techniki Plug n Play (podłącz i używaj). LOOX doskonale nadaje się do stosowania w meblach produkowanych zarówno seryjnie jak i jednostkowo. Loox Häfele Jako poważny partner przemysłu meblarskiego firma Häfele jest świadoma odpowiedzialności związanej ze współpracą z projektantami w zakresie oświetlenia. Do naszych atutów należy realizacja projektów od początku do końca dokładnie i niezawodnie. Takie rozwiązanie nazywamy Häfele Engineering. Jakość Loox Całość to coś więcej niż suma poszczególnych jej części ten cytat z Arystotelesa trafnie opisuje system Loox. Tkwią w nim ogromne możliwości rozwoju. Oprawy Loox charakteryzują się wysoką jakością i można je efektywnie stosować w produkcji każdego z rodzajów mebli. 7

8 LOOX - SYSTEMY 12V, 24V, 350 MA Häfele jako jedyny oferent na rynku proponuje dla branży meblarskiej tak szeroką i bardzo atrakcyjną ofertę w trzech grupach zasilania: 12 V 24 V 350 ma Koniecznie spróbuj! Uwaga! W celu ułatwienia projektowania systemów oświetlenia oraz doboru lub posługiwania się poszczególnymi elementami systemów Loox, wprowadzono wyróżnienie kolorystyczne dla poszczególnych grup produktów. 12V 24V 350mA 8

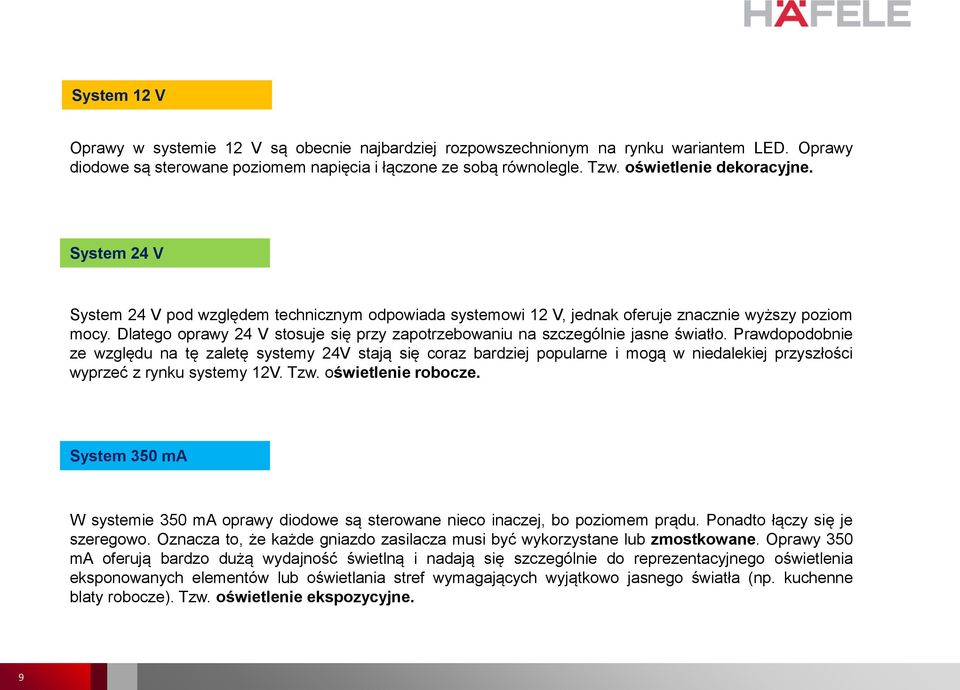

9 System 12 V Oprawy w systemie 12 V są obecnie najbardziej rozpowszechnionym na rynku wariantem LED. Oprawy diodowe są sterowane poziomem napięcia i łączone ze sobą równolegle. Tzw. oświetlenie dekoracyjne. System 24 V System 24 V pod względem technicznym odpowiada systemowi 12 V, jednak oferuje znacznie wyższy poziom mocy. Dlatego oprawy 24 V stosuje się przy zapotrzebowaniu na szczególnie jasne światło. Prawdopodobnie ze względu na tę zaletę systemy 24V stają się coraz bardziej popularne i mogą w niedalekiej przyszłości wyprzeć z rynku systemy 12V. Tzw. oświetlenie robocze. System 350 ma W systemie 350 ma oprawy diodowe są sterowane nieco inaczej, bo poziomem prądu. Ponadto łączy się je szeregowo. Oznacza to, że każde gniazdo zasilacza musi być wykorzystane lub zmostkowane. Oprawy 350 ma oferują bardzo dużą wydajność świetlną i nadają się szczególnie do reprezentacyjnego oświetlenia eksponowanych elementów lub oświetlania stref wymagających wyjątkowo jasnego światła (np. kuchenne blaty robocze). Tzw. oświetlenie ekspozycyjne. 9

10 CZEGO NIE MAJĄ INNI A MA LOOX! Każdy z poszczególnych elementów danego systemu, czyli zasilacz, oprawa oraz różnego rodzaju sterowniki, rozdzielacze jest w jednoznaczny sposób oznaczony m.in. swoim systemowym kolorem. Należy łączyć ze sobą elementy z jednego określonego systemu LOOX (12V lub 24V lub 350mA), a więc oznaczone takim samym kolorem. Przełączniki są uniwersalne dla każdego z systemów. Zapamiętaj! Zasilacz jako elementy niewidoczny po zamontowaniu systemu, posiada kolorystyczne oznaczenie bezpośrednio na obudowie dodatkowo każdy zasilacz ma wbudowaną diodę, która informuje o podłączeniu do prądu. 10

11 CZEGO NIE MAJĄ INNI A MA LOOX! Koniecznie spróbuj! System Loox jest oparty na przejrzystej zasadzie modułowości. Bez względu na to, czy projektowanie rozpoczyna się od wyboru oprawy czy też zasilacza, w ofercie LOOX możemy korzystać z różnorodnej gamy: Zasilanie zasilaczy opraw przełączników przewodów zasilających / łączących sterowników Wyłącznik Oświetlenie (oprawy) Licz zysk! LOOX - plug n play, czyli podłącz i używaj! Stosując Loox oszczędzasz swój czas, więc zyskujesz! 11

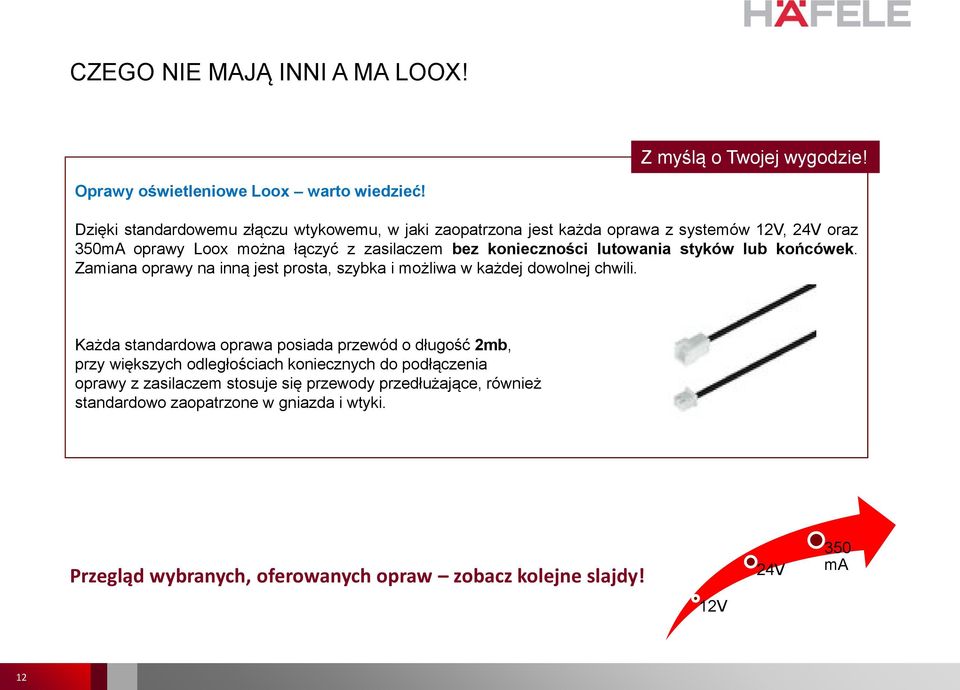

12 CZEGO NIE MAJĄ INNI A MA LOOX! Z myślą o Twojej wygodzie! Oprawy oświetleniowe Loox warto wiedzieć! Dzięki standardowemu złączu wtykowemu, w jaki zaopatrzona jest każda oprawa z systemów 12V, 24V oraz 350mA oprawy Loox można łączyć z zasilaczem bez konieczności lutowania styków lub końcówek. Zamiana oprawy na inną jest prosta, szybka i możliwa w każdej dowolnej chwili. Każda standardowa oprawa posiada przewód o długość 2mb, przy większych odległościach koniecznych do podłączenia oprawy z zasilaczem stosuje się przewody przedłużające, również standardowo zaopatrzone w gniazda i wtyki. Przegląd wybranych, oferowanych opraw zobacz kolejne slajdy! 12V 24V 350 ma 12

13 Oprawy 12 V LED 2018 LED 2001 LED 2002 LED 2010 LED 2020 LED 2005 LED 2017 LED 2019 LED 2007 LED 2021 LED 2011 LED 2012 LED 2013 LED 2014 LED 2015 LED

14 Oprawy 24 V LED 3001 LED 3010 LED 3002 LED 3018 LED 3009 LED 3005 LED 3007 LED 3006 LED 3019 LED 3020 LED 3011 LED 3013 LED 3015 LED

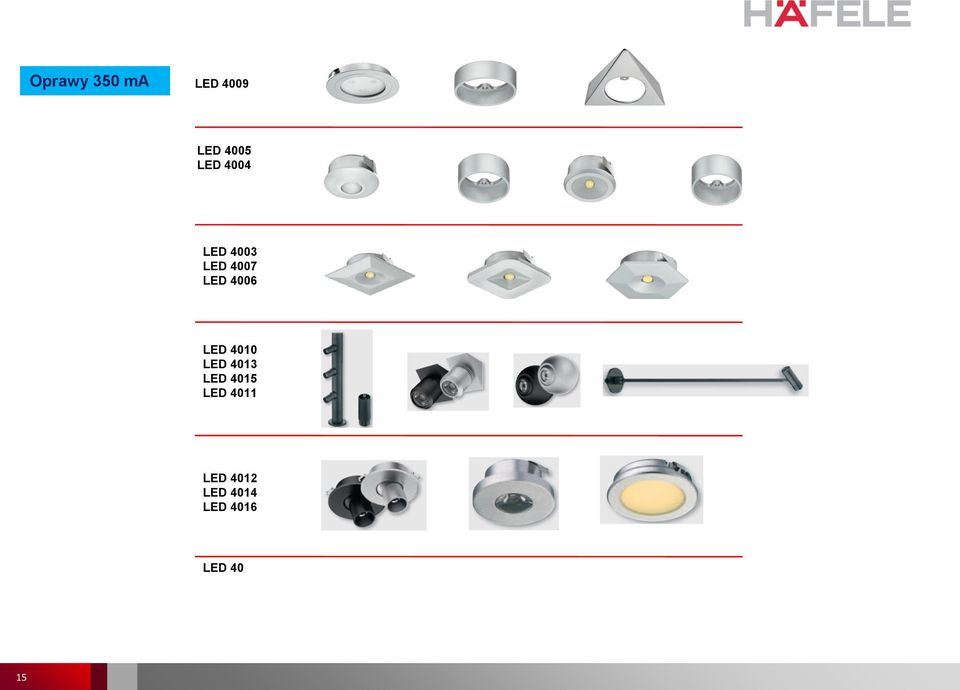

15 Oprawy 350 ma LED 4009 LED 4005 LED 4004 LED 4003 LED 4007 LED 4006 LED 4010 LED 4013 LED 4015 LED 4011 LED 4012 LED 4014 LED 4016 LED 40 15

16 TO POMOŻE CI W ROZMOWIE Z KLIENTEM! Jak świeci dana oprawa LOOX? Jak porównać ze sobą oprawy? Przy każdej oferowanej przez Häfele oprawie LOOX podane są dokładne informacje, umożliwiające dokonanie precyzyjnego porównania dzięki temu osoba zainteresowana zakupem opraw LOOX otrzyma dokładnie to, czego szuka. Dla każdej z opraw LOOX Häfele wskazuje w danych katalogowych charakteryzujący daną oprawę stożek świetlny. Z analizy stożka świetlnego wiemy, jaki efekt świetlny uzyskamy stosując to źródło światła. barwa światła strumień świetlny (lx) kąt świecenia odległość, przy której została zmierzona oświetlana powierzchnia 16

17 ZASILACZ LOOX - TRZEBA WIEDZIEĆ! Zasilacz jest sercem systemu Loox dzięki uniwersalnemu zakresowi prądu wejścia w zakresie V, 50-60Hz oraz możliwości wyboru przewodów zasilających zakończonych właściwą dla danego kraju lub kontynentu wtyczką, zasilacze LOOX mogą być stosowane na całym świecie. Zasilacze Loox 12V/24V, posiadają 6 gniazd do podłączenia opraw LED, 1 gniazdo do podłączenia przełącznika oraz 1 gniazdo do podłączenia przewodu zasilającego. Zasilacze 350mA posiadają 4 lub 10 gniazd (w zależności od mocy) do podłączenia opraw LED, 1 gniazdo do podłączenia przełącznika oraz 1 gniazdo do podłączenia przewodu zasilającego Moc: 0 15 W 12 V 0 20 W 0 30 W 0 60 W Moc: 0 15 W 24 V 0 20 W 0 30 W 0 75 W Moc: 1-4 W 350 ma 5 10 W Zapamiętaj! Przy dobieraniu zasilacza do systemu oświetlenia należy uwzględnić jego maksymalną moc (W). Nie może być ona niższa, niż suma mocy poszczególnych opraw, podłączonych do tego zasilacza. 17

18 WYŁĄCZNIKI - TRZEBA WIEDZIEĆ! Użytkownikom systemu Loox dajemy możliwość skorzystania spośród 7 podstawowych przełączników: przełącznik sensorowy przełącznik sensorowy do drzwi Przełącznik Przełącznik sensorowy sensorowy czujnik ruchu ściemniacz przełącznik dotykowy przełącznik drzwiowy przełącznik nożny 18

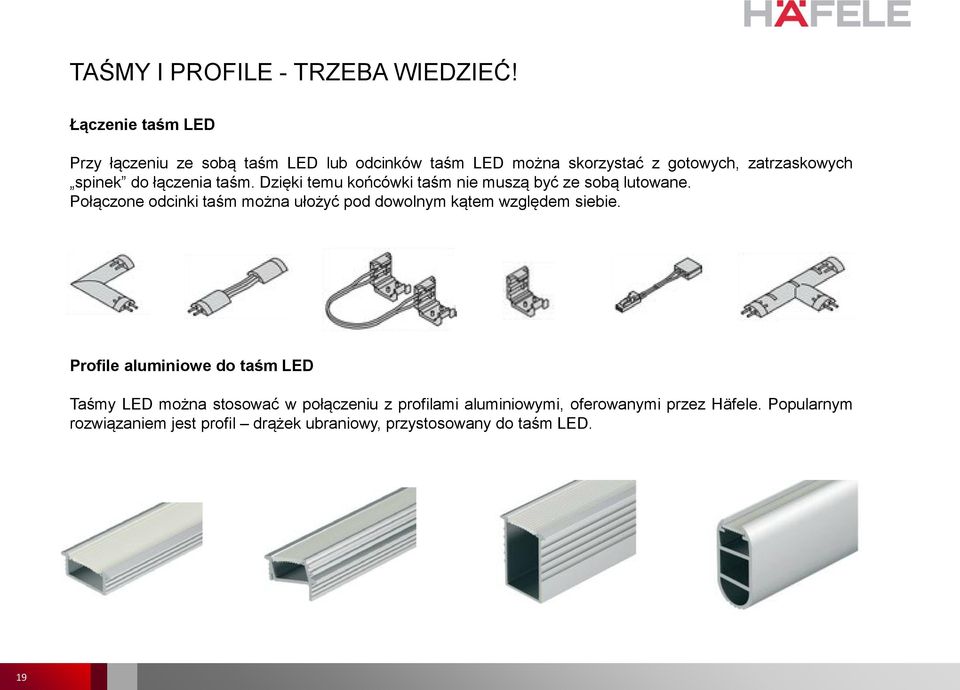

19 TAŚMY I PROFILE - TRZEBA WIEDZIEĆ! Łączenie taśm LED Przy łączeniu ze sobą taśm LED lub odcinków taśm LED można skorzystać z gotowych, zatrzaskowych spinek do łączenia taśm. Dzięki temu końcówki taśm nie muszą być ze sobą lutowane. Połączone odcinki taśm można ułożyć pod dowolnym kątem względem siebie. Profile aluminiowe do taśm LED Taśmy LED można stosować w połączeniu z profilami aluminiowymi, oferowanymi przez Häfele. Popularnym rozwiązaniem jest profil drążek ubraniowy, przystosowany do taśm LED. 19

20 ZWRÓĆ UWAGĘ NA TEN PRODUKT! LED 3020 liniowa oprawa do kuchni Potrzebujesz lepszego doświetlenia miejsca pracy? LED 3020 to oprawa idealna do funkcjonalnego oświetlenia kuchni. Liniowe lekkie rozwiązanie, o bardzo wysokiej intensywności światła. 20

21 ZWRÓĆ UWAGĘ NA TEN PRODUKT! LED 3006 przesuwamy oprawy LED 3006 to możliwość zamontowania na listwie do 5 punktów świetlnych i zmienianie ich położenia zgodnie z potrzebami użytkownika. 21

22 ZWRÓĆ UWAGĘ NA TEN PRODUKT! LED 2020 oprawa wpuszczana lub nakładana w pierścieniu LED 2020 daje wiele możliwości montażowych oraz rewelacyjny efekt świetlny dzięki jednolitej powierzchni świecącej. 22

23 ZWRÓĆ UWAGĘ NA TEN PRODUKT! LED 4010 oprawa wielopunktowa z możliwością rozbudowy LED 4010 idealna do wyeksponowania produktów w przestrzeniach sklepowych, gablotach. Pozwala na dowolne ustawienie kierunku światła, a jej modułowość pozwala na pełne doświetlanie z jednego miejsca dowolnej przestrzeni i uzyskiwanie ciekawych efektów świetlnych. 23

24 ZWRÓĆ UWAGĘ NA TEN PRODUKT! Tego nie ma konkurencja! Rozdzielacz przełączników Oprawy oświetleniowe podłączone do rozdzielacza przełączników mogą być włączane/wyłączane poprzez kilka, przełączników rozmieszczonych w różnych miejscach. Przykładowe zastosowania: a) pomieszczenia posiadające dwa lub więcej wejść, np. kuchnie z przejściami np. do korytarza oraz do jadalni. b) sypialnie: wyłączniki opraw zamontowane przy wejściu oraz bezpośrednio przy łóżku 24

25 ZWRÓĆ UWAGĘ NA TEN PRODUKT! Tego nie ma konkurencja! Sterownik zasilaczy Jednym przełącznikiem możemy włączać/wyłączać jednocześnie trzy różne systemy podłączone do sterownika zasilaczy, zarówno 12 V, 24 V jak i 350 ma. Przykładowe zastosowania: a) gablota, obraz i oświetlenie cokołowe w różnych systemach włączane/wyłączane jednym przełącznikiem. b) kilka opraw o dużej mocy, podłączone do osobnych zasilaczy sterowane jednym przełącznikiem 25

26 ZWRÓĆ UWAGĘ NA TEN PRODUKT! Tego nie ma konkurencja! Dystrybutor 3 kanałowy z funkcją przełącznika Jeden zasilacz - kilka stref oświetleniowych. Dedykowane dystrybutory dla danego systemu 12V i 24V. Każdy dystrybutor posiada 3 gniazda na oprawy. Przykładowe zastosowanie: Szafa 3 drzwiowa, oświetlenie za każdymi drzwiami sterowane niezależnie z pomocą tylko jednego zasilacza. 26

27 ZWRÓĆ UWAGĘ NA TEN PRODUKT! Sterownik 4- kanałowy Przy pomocy tego sterownika, możemy sterować kilkoma układami za pomocą jednego pilota.. 27

28 ZWRÓĆ UWAGĘ NA TEN PRODUKT! Loox Led 3018 funkcjonalna lampka nocna Niezwykła lampka Led ze zintegrowanym przełącznikiem i ściemniaczem. Loox Led 3018 pozwala w przeciągu chwili zmienić nastrój np. w sypialni

29 ZWRÓĆ UWAGĘ NA TEN PRODUKT! Nowość! LED 1112 idealna nad blaty robocze, duża moc LED, ciekawy design LED 1112 to najnowsza oprawa z diodą COB, jest to jedna z najnowszych technologii LED. Oprawa ma tylko jedną diodę o mocy 6,2 W i pracuje w systemie 24V. W katalogu Häfele znajdziemy również elementy oświetlenia, które są w pełni kompatybilne z systemem Loox przykładem jest LED

30 WARTO WIEDZIEĆ! Zapamiętaj! Sposób zmostkowania zasilacza gotowymi elementami mostkującymi. W systemie 350 ma w te gniazda, do których nie podłączono żadnych opraw, należy wetknąć elementy mostkujące. Zasilanie bateryjne W ofercie Häfele oprócz systemów wymagających połączenia z zewnętrznym, istniejącym źródłem zasilania znajdą Państwo również oprawy LED bazujące na własnym zasilaniu bateryjnym, bądź akumulatorowym ładowanym przez port USB. Dzięki temu możemy np. doposażyć istniejące już meble w źródła światła lub zamontować te źródła w elementach ruchomych mebli, np. w szufladach. Wbudowane czujniki ruchu załączają lub wyłączają zasilanie bateryjne, co czyni korzystanie z tych opraw bardzo wygodnym. 30

31 Ze względu na fakt, iż oferta Häfele, w tym oczywiście Loox, ma charakter globalny, cały asortyment Loox został wielokrotnie przebadany i potwierdzony różnorodnymi certyfikatami, dopuszczającymi do stosowania i obrotu na całym świecie. Certyfikacja ta nie mogłaby być przeprowadzona, gdybyśmy nie oferowali gotowych elementów systemu, umożliwiających stosowanie go na tak wielu rynkach. Co to oznacza? Loox jest sprzedawany od Chin aż po obydwie Ameryki, od Finlandii aż po RPA. I dostępny jest na całym świecie w tej samej najlepszej jakości i najszerszej palecie rozwiązań oraz wariantów. Loox marka gwarantowana przez Häfele! IP 20 IP 44 31

32 W BROSZURZE LOOX ZNAJDZIEMY WSZYSTKIE NIEZBĘDNE INFORMACJE DOTYCZĄCE DANEGO PRODUKTU Nr serii Loox, z rodzajem grupy zasilania, oznaczenie w systemowym kolorze Ważne dodatkowe informacje Dodatkowe (opcjonalne) artykuły dla produkty Wizualizacja produktu + rysunek techniczny / montażowy Odnośnik na stronę z pasującym zasilaczem Tabela danych technicznych oraz wariantów produktu wraz z numerami katalogowymi Stożek świetlny Loox Certyfikaty / dopuszczenia 32

33 OZNACZENIE I SYMBOLE W KATALOGACH LOOX Oprawa może być sterowana przy pomocy ściemniacza Ważne informacje dot. produktu Zobacz to Dodatkowe akcesoria do produktu Oprawa / taśma RGB (zależnie od wersji z automatycznym lub manualnym zmienianiem kolorów światła) 33

34 DLA ZAINTERESOWANYCH światło Jest to promieniowanie elektromagnetyczne (fale elektromagnetyczne) o długości fali nm, które odbieramy przez oko ludzkie i które powoduje powstawanie wrażeń świetlnych i barwowych. Dla przykładu fale elektromagnetyczne z zakresu 520nm 565nm postrzegane są jako kolor zielony. barwa światła Barwa światła jest miarą wrażenia barwy źródła światła i podaje się ją w kelwinach (K). Im niższa wartość w kelwinach, tym cieplejsze jest światło; im wyższa wartość, tym światło jest zimniejsze. Źródła światła o barwie poniżej 3200 K uważane są za ciepłe, natomiast źródła światła o barwie przekraczającej 4000 K jako zimne. współczynnik oddawania barw (CRI) (ang. Colour Rendering Index) Współczynnik charakteryzujący źródło światła. Jest on wyrażony liczbą z przedziału od 0 (dla światła monochromatycznego) do 100 (dla światła białego). Określa zdolność źródła światła do oświetlenia obiektu w sposób najlepiej oddający barwy. Im współczynnik ten jest wyższy, tym barwy są lepiej oddawane. strumień świetlny (Lm) Określa całkowitą moc światła emitowanego przez źródło światła, mogącego wywołać określone wrażenie wzrokowe. Podaje się go w lumenach (Lm). natężenie oświetlenia (lx) Natężenie oświetlenia jest jedyną wielkością światła, która nie charakteryzuje samego źródła światła, lecz jasność oświetlenia powierzchni. Natężenie oświetlenia (inaczej zwane też jasnością) jest to stosunek strumienia świetlnego do pola powierzchni, na którą strumień pada. Natężenie oświetlenia jest określane w luksach 1 lx = 1 lm / 1 m2). skuteczność źródła światła (lm/w) Skuteczność świetlna to stosunek strumienia świetlnego wytwarzanego przez źródło światła do całkowitej mocy czynnej pobieranej przez to źródło. 34

35 POLECAMY Wejdź na stronę i pobierz katalog: Zobacz konfigurator: Loox Quick Select 35 Akademia Häfele 2013

36 ZAPRASZAMY RÓWNIEŻ DO KATALOGU ONLINE katalog online: M2012/index.html?startpage=0.1?SessionId=&clientID=HDE&locale=de_DE&currency=EUR&useClipboard=true f Gdzie w dziale drugim znajdziesz ciekawe rozwiązania jak np. wtyczka super płaska Wtyczka super płaska Wtyczkę tę dostarczamy w wersji z fabrycznie zamontowanym przewodem i gniazdem przejściowym lub w wersji do samodzielnego podłączenia własnego przewodu. Gniazdo, skryte za meblem, może być z powodzeniem wykorzystane do zasilania naszego układu oświetlenia 36 Akademia Häfele 2013

37 Dziękujemy za uwagę i zapraszamy na kolejne szkolenia zawartość merytoryczna i układ graficzny: Tomasz Sowiński / Häfele Polska Marcin Małecki / Häfele Polska Magdalena Dymek / Häfele Polska Maciej Wikorejczyk / Häfele Polska wdrożenie szkolenia: Magdalena Dymek / Häfele Polska Treść zawarta w niniejszym materiale została przygotowana na potrzeby programu szkoleń PES, prowadzonego dla wybranej grupy Klientów przez Häfele Polska Sp. z o.o. i stanowi jedynie podstawę merytoryczną do wielu technicznych zagadnień dotyczących oferty Häfele. Pełną ofertę asortymentu Loox oraz pozostałe inne informacje dotyczące poszczególnych produktów znajdą Państwo w katalogach okuć meblowych Häfele (wersje książkowe lub on-line na stronie lub u Doradców Technicznych Häfele. 37
