1 Szkolenie 4 Loox system oświetlenia LED dla mebli

2 wprowadzenie Technologia LED co to jest? Najnowszą generacją źródeł światła są diody LED (ang. Light Emitting Diodes ) Należą one do IV generacji źródeł światła - tak zwanych świecących ciał stałych (ang. Solid State Lighting - SSL). Światło powstaje w wyniku przyłożenia do diody stałego napięcia i przepływu przez nią prądu elektrycznego (zjawisko elektroluminescencji). Obecnie jest to jedna z najbardziej zaawansowanych i wciąż najszybciej rozwijających się technologii oświetlenia! 2

3 wprowadzenie Technologia LED zalety W porównaniu do tradycyjnych żarówek lub żarówek halogenowych technologia LED wyróżnia się trzema podstawowymi zaletami: energooszczędnośd diody LED w porównaniu z tradycyjnymi żarówkami pozwalają zaoszczędzid do 90 % energii elektrycznej! długi czas życia technologia LED jest bardzo trwała, a żywotnośd diod LED jest wyjątkowo długa i wynosi do 25 lat lub od ponad 40 do 50 tysięcy godzin. niska temperatura pracy dzięki wyjątkowo niskiemu poborowi mocy LEDy wytwarzają niewielką ilośd ciepła. Pozostałe nie mniej ważne z zalet, to: odpornośd na wibracje i uderzenia, brak promieniowania IR i UV, lub śladowe ilości, małe rozmiary, ściśle określona wiązka światła, dostępnośd barw z całego spektrum widzialnego (w tym również RGB), rozwiązanie ekologiczne - LEDy nie zawierają rtęci światło białe o regulowanej temperaturze barwowej, łatwośd sterowania i kontroli, duża sprawnośd systemu. 3

4 wprowadzenie Porównanie systemów oświetleniowych Strumieo świetlny LED świetlówka halogen żarówka 4

5 o krok przed konkurencją Poznaj system Loox Loox Loox jest marką diodowych systemów oświetleniowych firmy Häfele. Dzięki innowacyjnemu zasilaczowi i zastosowaniu funkcjonalnej techniki Plug n Play LOOX doskonale nadaje się do stosowania w meblach produkowanych zarówno seryjnie jak i jednostkowo. Loox Häfele Jako poważny partner przemysłu meblarskiego firma Häfele jest świadoma odpowiedzialności związanej ze współpracą z projektantami w zakresie oświetlenia. Do naszych atutów należy realizacja projektów od początku do kooca dokładnie i niezawodnie. Takie rozwiązanie nazywamy Häfele Engineering. Jakośd Loox Całośd to coś więcej niż suma poszczególnych jej części ten cytat z Arystotelesa trafnie opisuje system Loox. Tkwią w nim ogromne możliwości rozwoju. Oprawy Loox charakteryzują się wysoką jakością i można je efektywnie stosowad w produkcji każdego z rodzajów mebli. 5

6 o krok przed konkurencją Systemy 12V, 24V, 350 ma Häfele jako jedyny oferent na rynku proponuje dla branży meblarskiej tak szeroką i bardzo atrakcyjną ofertę, w trzech grupach zasilania: 12 V 24 V 350 ma Uwaga! W celu ułatwienia projektowania systemów oświetlenia oraz doboru lub posługiwania się poszczególnymi elementami systemów Loox, wprowadzono wyróżnienie kolorystyczne dla poszczególnych grup produktów: 12V 24V 350mA 6

7 o krok przed konkurencją System 12 V Oprawy w systemie 12 V są obecnie najbardziej rozpowszechnionym na rynku wariantem LED. Oprawy diodowe są sterowane poziomem napięcia i łączone ze sobą równolegle. System 24 V System 24 V pod względem technicznym odpowiada systemowi 12 V, jednak oferuje znacznie wyższy poziom mocy. Dlatego oprawy 24 V stosuje się przy zapotrzebowaniu na szczególnie jasne światło. Prawdopodobnie ze względu na tę zaletę systemy 24V stają się coraz bardziej popularne i mogą w niedalekiej przyszłości wyprzed z rynku systemy 12V. System 350 ma W systemie 350 ma oprawy diodowe są sterowane nieco inaczej, bo poziomem prądu. Ponadto łączy się je szeregowo. Oznacza to, że każde gniazdo zasilacza musi byd wykorzystane lub zmostkowane. Oprawy 350 ma oferują bardzo dużą wydajnośd świetlną i nadają się szczególnie do reprezentacyjnego oświetlenia eksponowanych elementów lub oświetlania stref wymagających jasnego światła. 7

8 o krok przed konkurencją Uwaga: sposób zmostkowania zasilacza gotowymi elementami mostkującymi. W systemie 350 ma w te gniazda, do których nie podłączono żadnych opraw, należy wetknąd elementy mostkujące. Zasilanie bateryjne W ofercie Häfele oprócz systemów wymagających połączenia z zewnętrznym, istniejącym źródłem zasilania znajdą Paostwo również oprawy LED bazujące na własnym zasilaniu bateryjnym. Dzięki temu rozwiązaniu możemy np. doposażyd istniejące już meble w źródła światła lub zamontowad te źródła w elementach ruchomych mebli, np. w szufladach. Wbudowane czujniki ruchu załączają lub wyłączają zasilanie bateryjne, co czyni korzystanie z tych opraw bardzo wygodnym. 8

9 o krok przed konkurencją Kolory w systemach Loox Ważne! Każdy z poszczególnych elementów danego systemu, czyli zasilacz, oprawa i wyłącznik, jest w jednoznaczny sposób oznaczony m.in. swoim systemowym kolorem. Należy łączyd ze sobą elementy z jednego określonego systemu LOOX (12V lub 24V lub 350mA), a więc oznaczone takim samym kolorem. Moc: 0,5 15 W W Moc: 0,5 15 W W Moc: 1-4 W 5 10 W Zasilacz jako elementy niewidoczny po zamontowaniu systemu, posiada kolorystyczne oznaczenie bezpośrednio na obudowie, natomiast oprawy oraz wyłączniki posiadają odpowiedni kolorowy oznacznik umieszczony na swoim własnym przewodzie przyłączeniowym. W momencie skrycia przewodów oznacznik ten pozostanie niewidoczny. 9

10 o krok przed konkurencją Modułowośd systemu LOOX System Loox jest oparty na przejrzystej zasadzie modułowości. Bez względu na to, czy projektowanie rozpoczyna się od wyboru oprawy czy też zasilacza, w ofercie LOOX możemy korzystad z różnorodnej gamy: zasilaczy opraw wyłączników przewodów zasilających / łączących Zasilanie Oświetlenie (oprawy) Wyłącznik LOOX - plug n play, czyli podłącz i używaj! 10

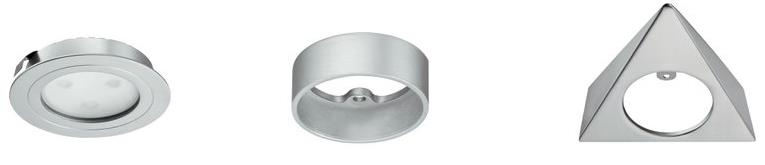

11 oprawy Oprawy oświetleniowe Loox Dzięki standardowemu złączu wtykowemu, w jaki zaopatrzona jest każda oprawa z systemów 12V, 24V oraz 350mA oprawy Loox można bez konieczności lutowania styków lub koocówek łączyd z zasilaczem Zmiana na inną oprawę jest prosta, szybka i możliwa w każdej dowolnej chwili. Standardowy przewód podłączony do oprawy ma długośd 2mb, przy większych odległościach koniecznych do podłączenia oprawy z zasilaczem stosuje się przewody przedłużające, również standardowo zaopatrzone w gniazda i wtyki. Przegląd wybranych, oferowanych opraw zobacz kolejne slajdy 24V 350 ma 12V 11

12 oprawy Oprawy 12 V LED 2018 LED 2001 LED 2002 LED 2009 (2 W) (1,7 W) (1,5 W) (1,2 W) LED 2010 (1,7 W) LED 2003 LED 2004 LED 2005 LED 2008 LED 2017 (3,0 3,6 W) (1,8 2,8 W) (1,8 2,8 W) (1,5 3,5 W) (3 x 0,72 W) LED 2006 LED 2007 (2,8 4,5 W) (2,5 4,0 W) LED 2011 LED 2012 LED 2013 LED 2014 LED 2015 LED 2016 (0,8 5 W) (2 12 W) (4,8 W / m) (4,8 W / m) (7,1 W / m) (7,1 W / m) 12

13 oprawy Oprawy 24 V LED 3001 (1,7 W) LED 3002 (4,4 W) LED 3004 (0,8 W) LED 3005 (0,8 W) LED 3003 (5,5 W) LED 3006 (3 x 1,8 W) 13

14 oprawy Oprawy 350 ma LED 4009 (3 W) LED 4005 (1 W) LED 4004 (1 W) LED 4003 (1 W) LED 4007 (1 W) LED 4006 (1 W) 14

15 o krok przed konkurencją Jak świeci dana oprawa LOOX? Jak porównad ze sobą oprawy? Przy każdej oferowanej przez Häfele oprawie LOOX podane są dokładne informacje, umożliwiające dokonanie precyzyjnego porównania dzięki temu osoba zainteresowana zakupem opraw LOOX otrzyma dokładnie to, czego szuka. Dla każdej z opraw LOOX Häfele wskazuje w danych katalogowych charakteryzujący daną oprawę stożek świetlny. Z analizy stożka świetlnego wiemy, jaki efekt świetlny uzyskamy stosując dane źródło światła (oprawę). Barwa światła strumieo świetlny (lx) kąt świecenia odległośd, przy której została zmierzona oświetlana powierzchnia 15

16 zasilacz Zasilacz diodowy Zasilacz jest sercem systemu Loox dzięki uniwersalnemu zakresowi prądu wejścia w zakresie V, 50-60Hz oraz możliwości wyboru przewodów zasilających zakooczonych właściwą dla danego kraju lub kontynentu wtyczką, zasilacze LOOX mogą byd stosowane na całym świecie. Moc: 0,5 15 W 12 V W Moc: 0,5 15 W 24 V W Moc: 1-4 W 350 ma 5 10 W Przy dobieraniu zasilacza do systemu oświetlenia należy uwzględnid jego maksymalną moc (W). Nie może byd ona niższa, niż suma mocy poszczególnych opraw, podłączonych do tego zasilacza. 16

17 wyłącznik Wyłączniki Użytkownikom systemu Loox dajemy możliwośd skorzystania spośród 6 podstawowych wyłączników wyłącznik sensorowy wyłącznik sensorowy do drzwi Przełącznik Przełącznik sensorowy sensorowy czujnik ruchu ściemniacz wyłącznik dotykowy wyłącznik drzwiowy 17

18 ciekawe rozwiązania Łączenie taśm LED Przy łączeniu ze sobą taśm LED lub odcinków taśm LED można skorzystad z gotowych, zatrzaskowych spinek do łączenia koocówek. Dzięki temu koocówki taśm nie muszą byd ze sobą lutowane. Połączone odcinki taśm można ułożyd pod dowolnym kątem względem siebie. Profile aluminiowe do taśm LED Taśmy LED można stosowad w połączeniu z profilami aluminiowymi, oferowanymi przez Hafele. Popularnym rozwiązaniem jest profil drążek ubraniowy, przystosowany do taśm LED. LOOX - plug n play, czyli podłącz i używaj! 18

19 ciekawe rozwiązania LED 1089 odporna na wilgod, elastyczna taśma LED Taśma dzięki swojej elastyczności daje się łatwo układad w łuki o niewielkim promieniu, kierując wszystkie diody ku dołowi. Dzięki odporności na wilgod znakomicie nadaje się do stosowania w pomieszczeniach typu łazienka, kuchnia itp. 19

20 ciekawe rozwiązania Sterownik LED z pilotem Sterownik służy do jednoczesnej obsługi / regulacji wielu układów oświetlenia 12 V, podłączonych do poszczególnych sterowników. Układ można rozszerzyd do max. 14 sterowników, a przy pomocy programowalnego, 8-kanałowego pilota można zaprogramowad 8 różnych ustawieo oświetlenia (np. światło jasne lub nastrojowe), w zależności od swoich preferencji i oczekiwao. Każdy z 8 kanałów może byd niezależnie od pozostałych ściemniany. (szczegóły u doradców technicznych Hafele) Loox o krok przed konkurencją 20

21 ciekawe rozwiązania Sterownik RGB Przy pomocy tego sterownika możemy synchronicznie zmieniad kolory dla wielu układów RGB 12 V, podłączonych do pojedynczych mixerów. Mixery zostają połączone ze sobą, a sterowanie centralne odbywa się za pomocą pilota. (szczegóły u doradców technicznych Hafele) Loox o krok przed konkurencją 21

22 ciekawe rozwiązania Rozdzielacz wyłączników Oprawy oświetleniowe podłączone do rozdzielacza wyłączników mogą byd włączane/wyłączane poprzez kilka wyłączników, rozmieszczonych w różnych miejscach. Przykładowe zastosowania: a)pomieszczenia posiadające dwa lub więcej wejśd, np. kuchnie z przejściami np. do korytarza oraz do jadalni. b)sypialnie: wyłączniki opraw zamontowane przy wejściu oraz bezpośrednio przy łóżku Loox o krok przed konkurencją 22

23 ciekawe rozwiązania Sterownik zasilaczy Jednym wyłącznikiem możemy włączad/wyłączad jednocześnie trzy różne systemy podłączone do sterownika zasilaczy, zarówno 12 V, 24 V jak i 350 ma Loox o krok przed konkurencją 23

24 ciekawe rozwiązania Wtyczka super płaska Wtyczkę tę dostarczamy w wersji z fabrycznie zamontowanym przewodem i gniazdem przejściowym lub w wersji do samodzielnego podłączenia własnego przewodu. Gniazdo, skryte za meblem, może byd z powodzeniem wykorzystane do zasilania naszego układu oświetlenia Loox o krok przed konkurencją 24

25 o krok przed konkurencją Certyfikaty, dopuszczenia Ze względu na fakt, że oferta Häfele, w tym oczywiście Loox, ma charakter globalny, cały asortyment Loox został wielokrotnie przebadany i potwierdzony różnorodnymi certyfikatami, dopuszczającymi do stosowania i obrotu na całym świecie. Certyfikacja ta nie mogłaby byd przeprowadzona, gdybyśmy nie oferowali gotowych elementów systemu, umożliwiających stosowanie go na tak wielu rynkach. Co to oznacza? Loox jest sprzedawany od Chin aż po obydwie Ameryki, od Finlandii aż po RPA. I dostępny jest na całym świecie w tej samej najlepszej jakości i najszerszej palecie rozwiązao oraz wariantów. Loox marka gwarantowana przez Häfele! IP 20 IP 44 25

26 o krok przed konkurencją Treśd zawarta w niniejszym materiale została przygotowana na potrzeby programu szkoleo PES, prowadzonego dla wybranej grupy Klientów przez Häfele Polska Sp. z o.o. i stanowi jedynie podstawę merytoryczną do wielu technicznych zagadnieo dotyczących oferty Häfele. Pełną ofertę asortymentu Loox oraz pozostałe inne informacje dotyczące poszczególnych produktów znajdą Paostwo w katalogach okud meblowych Häfele (wersje książkowe lub on-line na stronie lub u Doradców Technicznych Häfele. 26

27 o krok przed konkurencją Co to jest RGB? Technologia RGB polega na mieszaniu trzech barw podstawowych (czerwona, zielona i niebieska stąd od angielskich nazw skrót RGB). Jeśli w jednej diodzie zamkniemy trzy miniaturowe diody o tych podstawowych kolorach to po dobraniu odpowiednich proporcji każdego z kolorów uzyskamy kolor biały. A jeśli takiej diodzie damy możliwośd sterowania jasnością poszczególnych kolorów, to dzięki temu możemy uzyskad prawie dowolny inny kolor. Ważne! Ze względu na uwarunkowania technologiczne, podobnie jak inne systemy RGB, również i LOOX RGB nie współpracuje ze ściemniaczem. 27

28 o krok przed konkurencją Warto wiedzied! światło barwa światła współczynnik oddawania barw (CRI) Jest to promieniowanie elektromagnetyczne (fale elektromagnetyczne) o długości fali nm, które odbieramy przez oko ludzkie i które powoduje powstawanie wrażeo świetlnych i barwowych. Dla przykładu fale elektromagnetyczne z zakresu 520nm 565nm postrzegane są jako kolor zielony. Barwa światła jest miarą wrażenia barwy źródła światła i podaje się ją w kelwinach (K). Im niższa wartośd w kelwinach, tym cieplejsze jest światło; im wyższa wartośd, tym światło jest zimniejsze. Źródła światła o barwie poniżej 3200 K uważane są za ciepłe, natomiast źródła światła o barwie przekraczającej 4000 K jako zimne. (ang. Colour Rendering Index) Współczynnik charakteryzujący źródło światła. Jest on wyrażony liczbą z przedziału od 0 (dla światła monochromatycznego) do 100 (dla światła białego). Określa zdolnośd źródła światła do oświetlenia obiektu w sposób najlepiej oddający barwy. Im współczynnik ten jest wyższy, tym barwy są lepiej oddawane. strumieo świetlny (Lm) Określa całkowitą moc światła emitowanego przez źródło światła, mogącego wywoład określone wrażenie wzrokowe. Podaje się go w lumenach (Lm). natężenie oświetlenia (lx) skutecznośd źródła światła (lm/w) Natężenie oświetlenia jest jedyną wielkością światła, która nie charakteryzuje samego źródła światła, lecz jasnośd oświetlenia powierzchni. Natężenie oświetlenia (inaczej zwane też jasnością) jest to stosunek strumienia świetlnego do pola powierzchni, na którą strumieo pada. Natężenie oświetlenia jest określane w luksach 1 lx = 1 lm / 1 m2). Skutecznośd świetlna to stosunek strumienia świetlnego wytwarzanego przez źródło światła do całkowitej mocy czynnej pobieranej przez to źródło. 28
