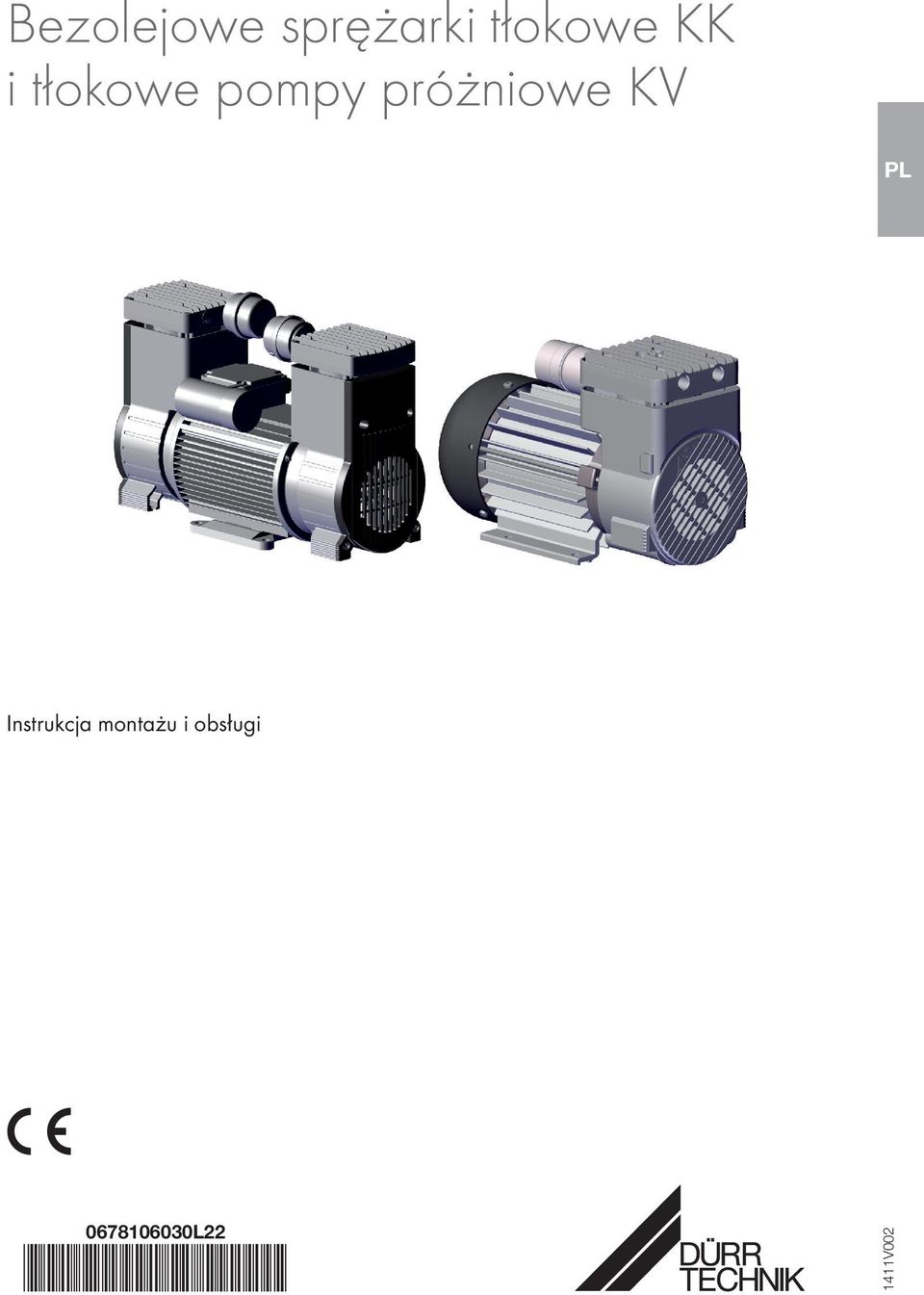

1 Bezolejowe sprężarki tłokowe KK i tłokowe pompy próżniowe KV Instrukcja montażu i obsługi L V002

2

3 Spis treści Ważne informacje 1 O niniejszej instrukcji Wskazówki ostrzegawcze i symbole Informacje dotyczące praw autorskich 2 2 Bezpieczeństwo Użytkowanie zgodnie z przeznaczeniem Użytkowanie niezgodnie z przeznaczeniem Ogólne wskazówki bezpieczeństwa Przeszkolony personel Ochrona przed napięciem elektrycznym Korzystać wyłącznie z oryginalnych części Transport i przechowywanie Utylizacja 4 Bezpieczeństwo 3 Przegląd Zakres dostawy Części zamienne i akcesoria 6 4 Dane techniczne Sprężarki tłokowe serii KK Tłokowa pompa próżniowa serii KV Sprężarki tłokowe serii KK Tłokowa pompa próżniowa serii KV Sprężarki tłokowe serii KK Tłokowa pompa próżniowa serii KV Sprężarki tłokowe serii KK Deklaracja zgodności maszyn według dyrektywy 2006/42/WE 64 5 Funkcja Bezolejowe sprężarki tłokowe KK Bezolejowe tłokowe pompy próżniowe KV 65 Montaż 6 Wymagania Pomieszczenie montażu Tłumienie drgań Położenie montażowe i mocowanie Tłumik hałasu 67 7 Instalacja elektryczna Przyłącze elektryczne za pomocą wtyczki sieciowej Przyłącze elektryczne bez wtyczki sieciowej Stopień ochrony IP Kierunek obrotów Zabezpieczenie obwodu zasilania elektrycznego Temperaturowe zabezpieczenie silnika Schematy 70 8 Odbiór techniczny Zdjąć zabezpieczenia transportowe Podłączanie bezolejowej sprężarki tłokowej Podłączanie bezolejowych tłokowych pomp próżniowych 76 9 Konserwacja Plan konserwacji 78 Szukanie błędów 10 Urządzenia na prąd przemienny Urządzenia na prąd stały 82 Adresy L V002 1

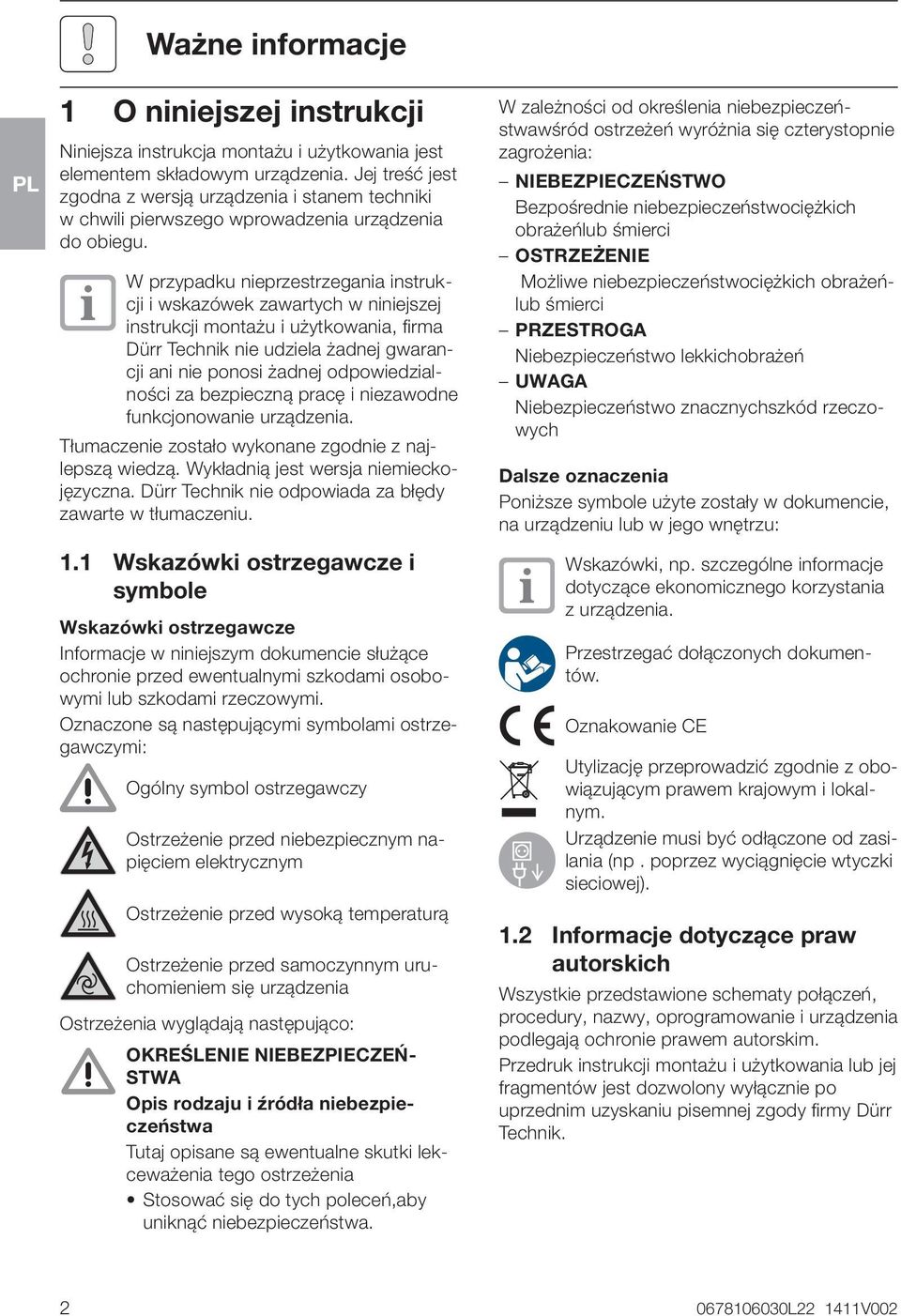

4 Ważne informacje 1 O niniejszej instrukcji Niniejsza instrukcja montażu i użytkowania jest elementem składowym urządzenia. Jej treść jest zgodna z wersją urządzenia i stanem techniki w chwili pierwszego wprowadzenia urządzenia do obiegu. W przypadku nieprzestrzegania instrukcji i wskazówek zawartych w niniejszej instrukcji montażu i użytkowania, firma Dürr Technik nie udziela żadnej gwarancji ani nie ponosi żadnej odpowiedzialności za bezpieczną pracę i niezawodne funkcjonowanie urządzenia. Tłumaczenie zostało wykonane zgodnie z najlepszą wiedzą. Wykładnią jest wersja niemieckojęzyczna. Dürr Technik nie odpowiada za błędy zawarte w tłumaczeniu. 1.1 Wskazówki ostrzegawcze i symbole Wskazówki ostrzegawcze Informacje w niniejszym dokumencie służące ochronie przed ewentualnymi szkodami osobowymi lub szkodami rzeczowymi. Oznaczone są następującymi symbolami ostrzegawczymi: Ogólny symbol ostrzegawczy Ostrzeżenie przed niebezpiecznym napięciem elektrycznym Ostrzeżenie przed wysoką temperaturą Ostrzeżenie przed samoczynnym uruchomieniem się urządzenia Ostrzeżenia wyglądają następująco: OKREŚLENIE NIEBEZPIECZEŃ- STWA Opis rodzaju i źródła niebezpieczeństwa Tutaj opisane są ewentualne skutki lekceważenia tego ostrzeżenia Stosować się do tych poleceń,aby uniknąć niebezpieczeństwa. W zależności od określenia niebezpieczeństwawśród ostrzeżeń wyróżnia się czterystopnie zagrożenia: NIEBEZPIECZEŃSTWO Bezpośrednie niebezpieczeństwociężkich obrażeńlub śmierci OSTRZEŻENIE Możliwe niebezpieczeństwociężkich obrażeńlub śmierci PRZESTROGA Niebezpieczeństwo lekkichobrażeń UWAGA Niebezpieczeństwo znacznychszkód rzeczowych Dalsze oznaczenia Poniższe symbole użyte zostały w dokumencie, na urządzeniu lub w jego wnętrzu: Wskazówki, np. szczególne informacje dotyczące ekonomicznego korzystania z urządzenia. Przestrzegać dołączonych dokumentów. Oznakowanie CE Utylizację przeprowadzić zgodnie z obowiązującym prawem krajowym i lokalnym. Urządzenie musi być odłączone od zasilania (np. poprzez wyciągnięcie wtyczki sieciowej). 1.2 Informacje dotyczące praw autorskich Wszystkie przedstawione schematy połączeń, procedury, nazwy, oprogramowanie i urządzenia podlegają ochronie prawem autorskim. Przedruk instrukcji montażu i użytkowania lub jej fragmentów jest dozwolony wyłącznie po uprzednim uzyskaniu pisemnej zgody firmy Dürr Technik L V002

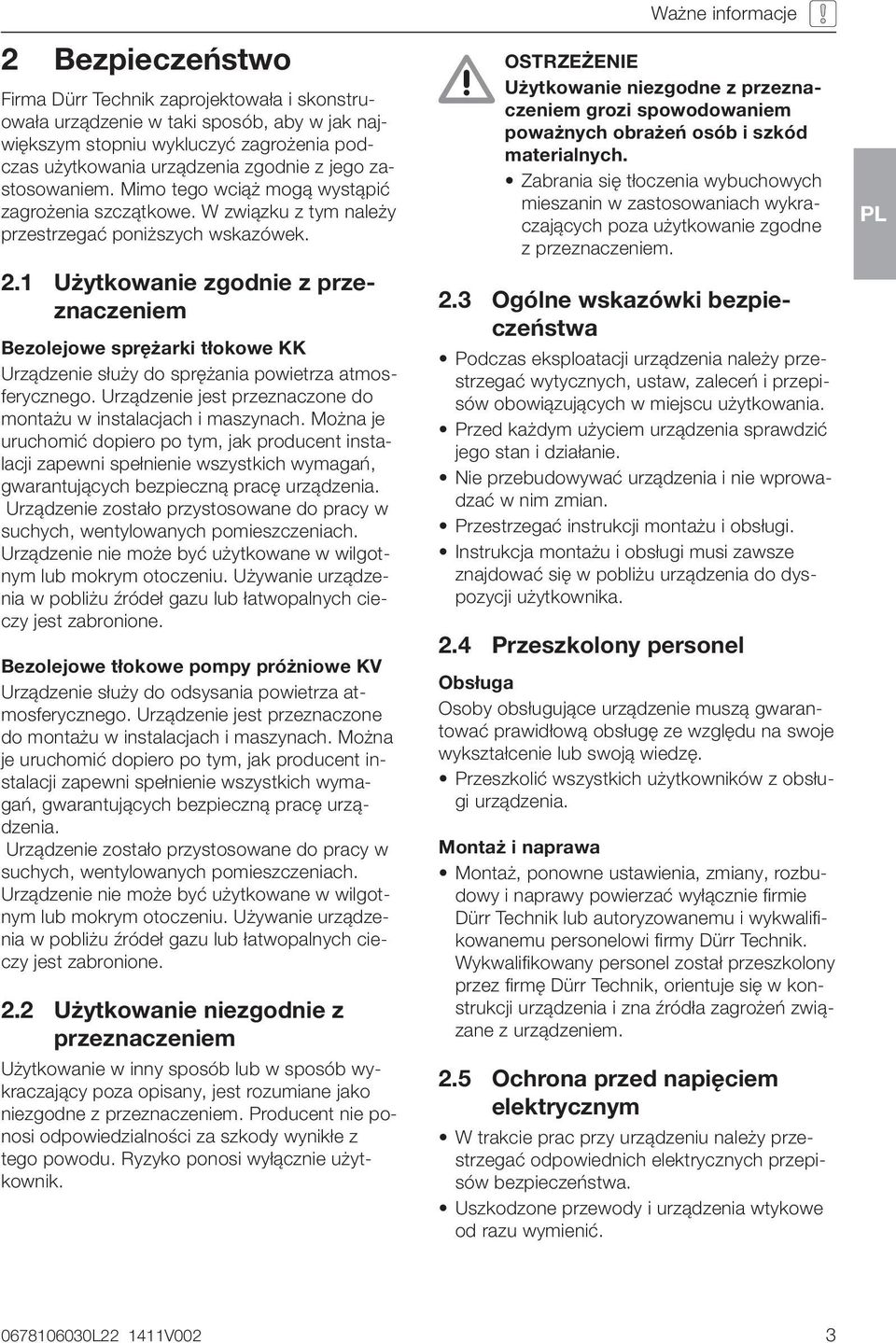

5 2 Bezpieczeństwo Firma Dürr Technik zaprojektowała i skonstruowała urządzenie w taki sposób, aby w jak największym stopniu wykluczyć zagrożenia podczas użytkowania urządzenia zgodnie z jego zastosowaniem. Mimo tego wciąż mogą wystąpić zagrożenia szczątkowe. W związku z tym należy przestrzegać poniższych wskazówek. 2.1 Użytkowanie zgodnie z przeznaczeniem Bezolejowe sprężarki tłokowe KK Urządzenie służy do sprężania powietrza atmosferycznego. Urządzenie jest przeznaczone do montażu w instalacjach i maszynach. Można je uruchomić dopiero po tym, jak producent instalacji zapewni spełnienie wszystkich wymagań, gwarantujących bezpieczną pracę urządzenia. Urządzenie zostało przystosowane do pracy w suchych, wentylowanych pomieszczeniach. Urządzenie nie może być użytkowane w wilgotnym lub mokrym otoczeniu. Używanie urządzenia w pobliżu źródeł gazu lub łatwopalnych cieczy jest zabronione. Bezolejowe tłokowe pompy próżniowe KV Urządzenie służy do odsysania powietrza atmosferycznego. Urządzenie jest przeznaczone do montażu w instalacjach i maszynach. Można je uruchomić dopiero po tym, jak producent instalacji zapewni spełnienie wszystkich wymagań, gwarantujących bezpieczną pracę urządzenia. Urządzenie zostało przystosowane do pracy w suchych, wentylowanych pomieszczeniach. Urządzenie nie może być użytkowane w wilgotnym lub mokrym otoczeniu. Używanie urządzenia w pobliżu źródeł gazu lub łatwopalnych cieczy jest zabronione. 2.2 Użytkowanie niezgodnie z przeznaczeniem Użytkowanie w inny sposób lub w sposób wykraczający poza opisany, jest rozumiane jako niezgodne z przeznaczeniem. Producent nie ponosi odpowiedzialności za szkody wynikłe z tego powodu. Ryzyko ponosi wyłącznie użytkownik. Ważne informacje OSTRZEŻENIE Użytkowanie niezgodne z przeznaczeniem grozi spowodowaniem poważnych obrażeń osób i szkód materialnych. Zabrania się tłoczenia wybuchowych mieszanin w zastosowaniach wykraczających poza użytkowanie zgodne z przeznaczeniem. 2.3 Ogólne wskazówki bezpieczeństwa Podczas eksploatacji urządzenia należy przestrzegać wytycznych, ustaw, zaleceń i przepisów obowiązujących w miejscu użytkowania. Przed każdym użyciem urządzenia sprawdzić jego stan i działanie. Nie przebudowywać urządzenia i nie wprowadzać w nim zmian. Przestrzegać instrukcji montażu i obsługi. Instrukcja montażu i obsługi musi zawsze znajdować się w pobliżu urządzenia do dyspozycji użytkownika. 2.4 Przeszkolony personel Obsługa Osoby obsługujące urządzenie muszą gwarantować prawidłową obsługę ze względu na swoje wykształcenie lub swoją wiedzę. Przeszkolić wszystkich użytkowników z obsługi urządzenia. Montaż i naprawa Montaż, ponowne ustawienia, zmiany, rozbudowy i naprawy powierzać wyłącznie firmie Dürr Technik lub autoryzowanemu i wykwalifikowanemu personelowi firmy Dürr Technik. Wykwalifikowany personel został przeszkolony przez firmę Dürr Technik, orientuje się w konstrukcji urządzenia i zna źródła zagrożeń związane z urządzeniem. 2.5 Ochrona przed napięciem elektrycznym W trakcie prac przy urządzeniu należy przestrzegać odpowiednich elektrycznych przepisów bezpieczeństwa. Uszkodzone przewody i urządzenia wtykowe od razu wymienić L V002 3

6 Ważne informacje 2.6 Korzystać wyłącznie z oryginalnych części Używać wyłącznie akcesoriów i wyposażenia specjalnego wyszczególnionego lub dopuszczonego do użytku przez Dürr Technik. Używać wyłącznie oryginalnych części eksploatacyjnych i zamiennych. Dürr Technik nie ponosi odpowiedzialności za szkody, spowodowane przez zastosowanie akcesoriów, wyposażenia specjalnego i innych części niedopuszczonych do użytku lub innych niż oryginalne części eksploatacyjne i zamienne 2.7 Transport i przechowywanie Urządzenie jest wysyłane w kartonie z zabezpieczającym materiałem opakowaniowym. Materiał ten zapewnia optymalną ochronę urządzenia podczas transportu. Do transportu lub przechowywania urządzenia wykorzystywać w miarę możliwości zawsze oryginalne opakowanie. Opakowanie trzymać w miejscu niedostępnym dla dzieci. OSTRZEŻENIE Rozerwanie zbiornika ciśnieniowego i węży ciśnieniowych Przed odstawieniem i przystąpieniem do transportu odpowietrzyć zbiornik ciśnieniowy i węże ciśnieniowe. Chronić urządzenie przed wilgocią w trakcie transportu. Transportowane urządzenie musi stać pionowo. Urządzenie transportować wyłącznie za przewidziane do tego uchwyty. Nie transportować urządzenia za filtr ssania. Urządzenie zapakowane w oryginalnym opakowaniu można przechowywać w ciepłych, suchych i niezakurzonych pomieszczeniach. przy zapewnieniu ochrony przed zanieczyszczeniami. W miarę możliwości przechowywać materiał opakowania do późniejszego wykorzystania. Warunki otoczenia przy przechowywaniu i transporcie Warunki otoczenia przy przechowywaniu i transporcie Temperatura od -25 do C +55 Wzgl. wilgotność powietrza % od 10% do 90% Zwracać uwagę na napisy umieszczone na ochronnym materiale opakowaniowym. 2.8 Utylizacja Urządzenie Utylizację przeprowadzić zgodnie z obowiązującym prawem krajowym i lokalnym. Opakowanie Materiał opakowania utylizować zgodnie z przepisami o ochronie środowiska naturalnego. Przestrzegać aktualnych procedur utylizacji. Opakowanie trzymać w miejscu niedostępnym dla dzieci L V002

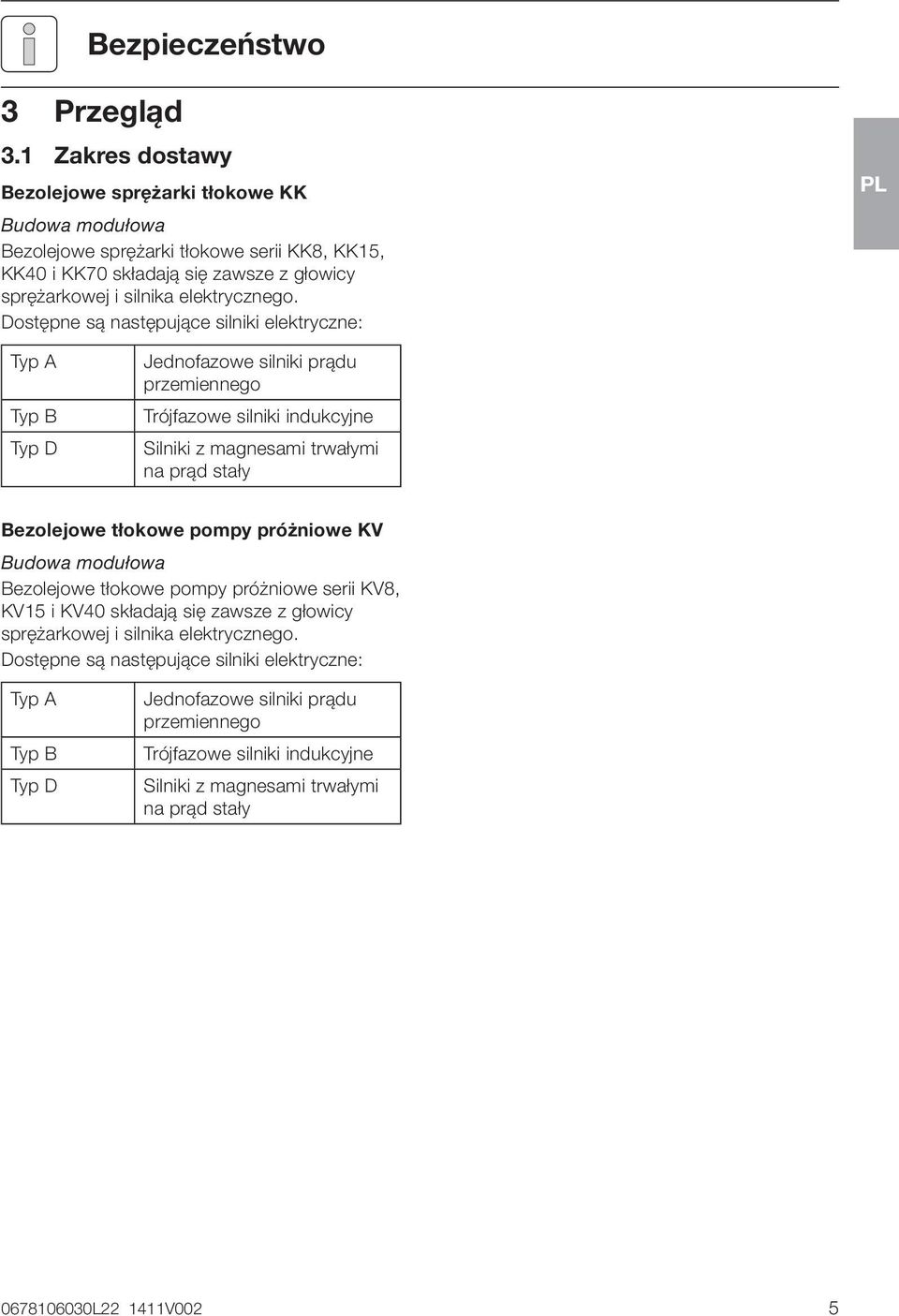

7 3 Przegląd 3.1 Zakres dostawy Bezolejowe sprężarki tłokowe KK Budowa modułowa Bezolejowe sprężarki tłokowe serii KK8, KK15, KK40 i KK70 składają się zawsze z głowicy sprężarkowej i silnika elektrycznego. Dostępne są następujące silniki elektryczne: Typ A Typ B Typ D Jednofazowe silniki prądu przemiennego Trójfazowe silniki indukcyjne Silniki z magnesami trwałymi na prąd stały Bezolejowe tłokowe pompy próżniowe KV Budowa modułowa Bezolejowe tłokowe pompy próżniowe serii KV8, KV15 i KV40 składają się zawsze z głowicy sprężarkowej i silnika elektrycznego. Dostępne są następujące silniki elektryczne: Typ A Typ B Typ D Jednofazowe silniki prądu przemiennego Trójfazowe silniki indukcyjne Silniki z magnesami trwałymi na prąd stały L V002 5

8 3.2 Części zamienne i akcesoria Bezolejowe sprężarki tłokowe i tłokowe pompy próżniowe serii KK8 / KV Rysunek 1: Bezolejowe sprężarki tłokowe i tłokowe pompy próżniowe KK8 / KV8 z numerami pozycji części zamiennych L V002

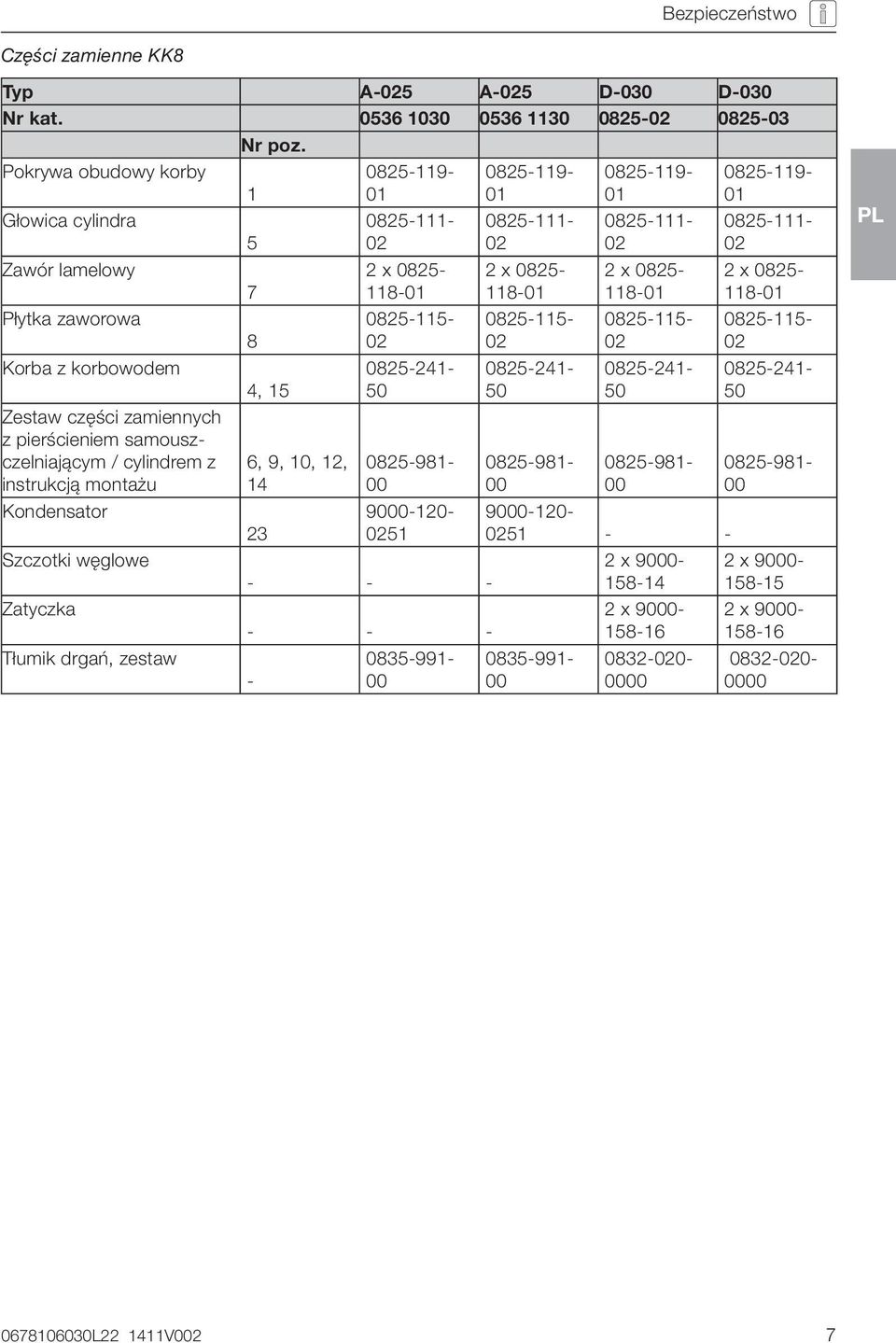

9 Części zamienne KK8 Typ A-025 A-025 D-030 D-030 Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra Zawór lamelowy Płytka zaworowa Korba z korbowodem Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem z instrukcją montażu Kondensator Szczotki węglowe Zatyczka Tłumik drgań, zestaw , 15 6, 9, 10, 12, x x x x x x x x L V002 7

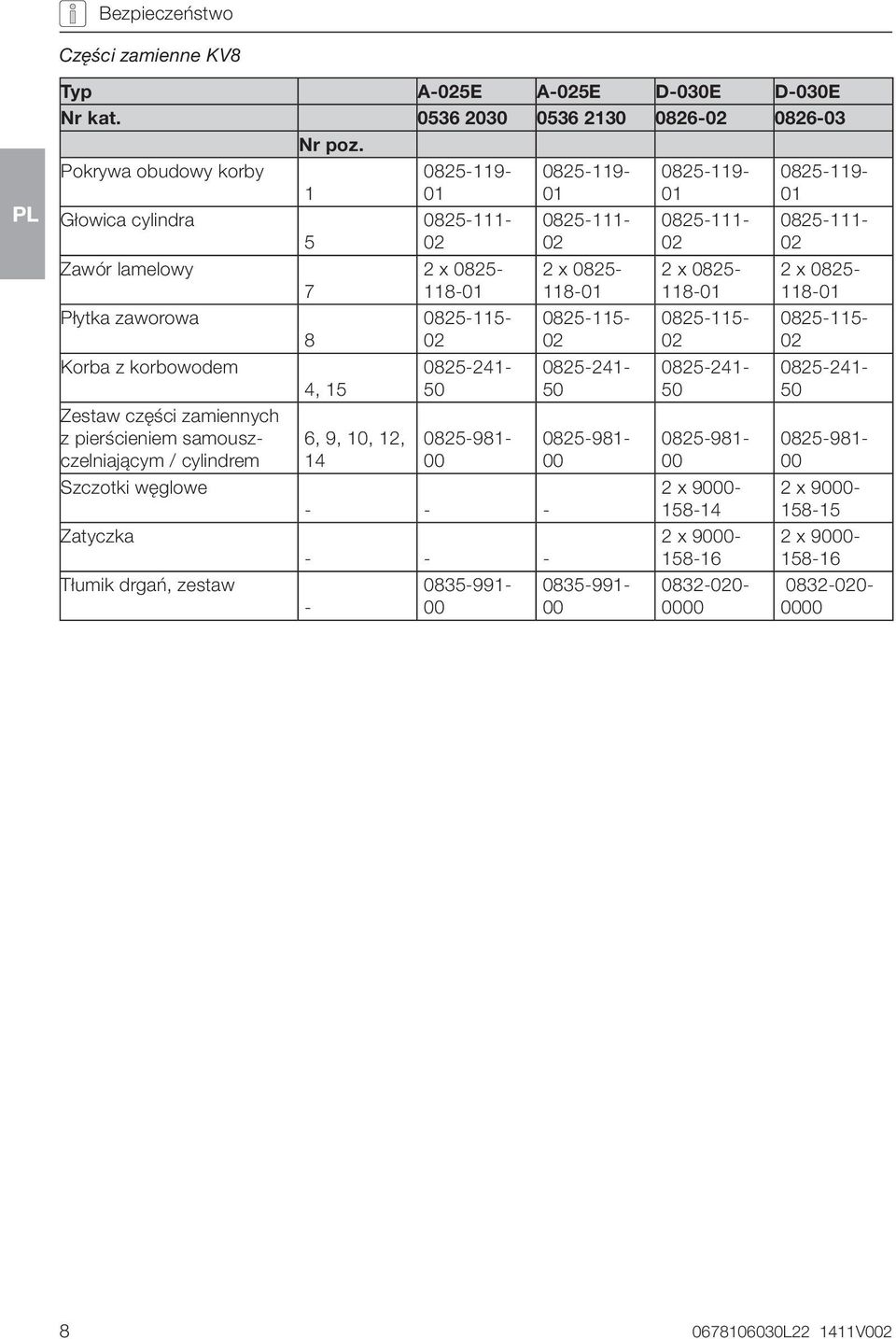

10 Części zamienne KV8 Typ A-025E A-025E D-030E D-030E Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra Zawór lamelowy Płytka zaworowa Korba z korbowodem Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem Szczotki węglowe Zatyczka Tłumik drgań, zestaw , 15 6, 9, 10, 12, x x x x x x x x L V002

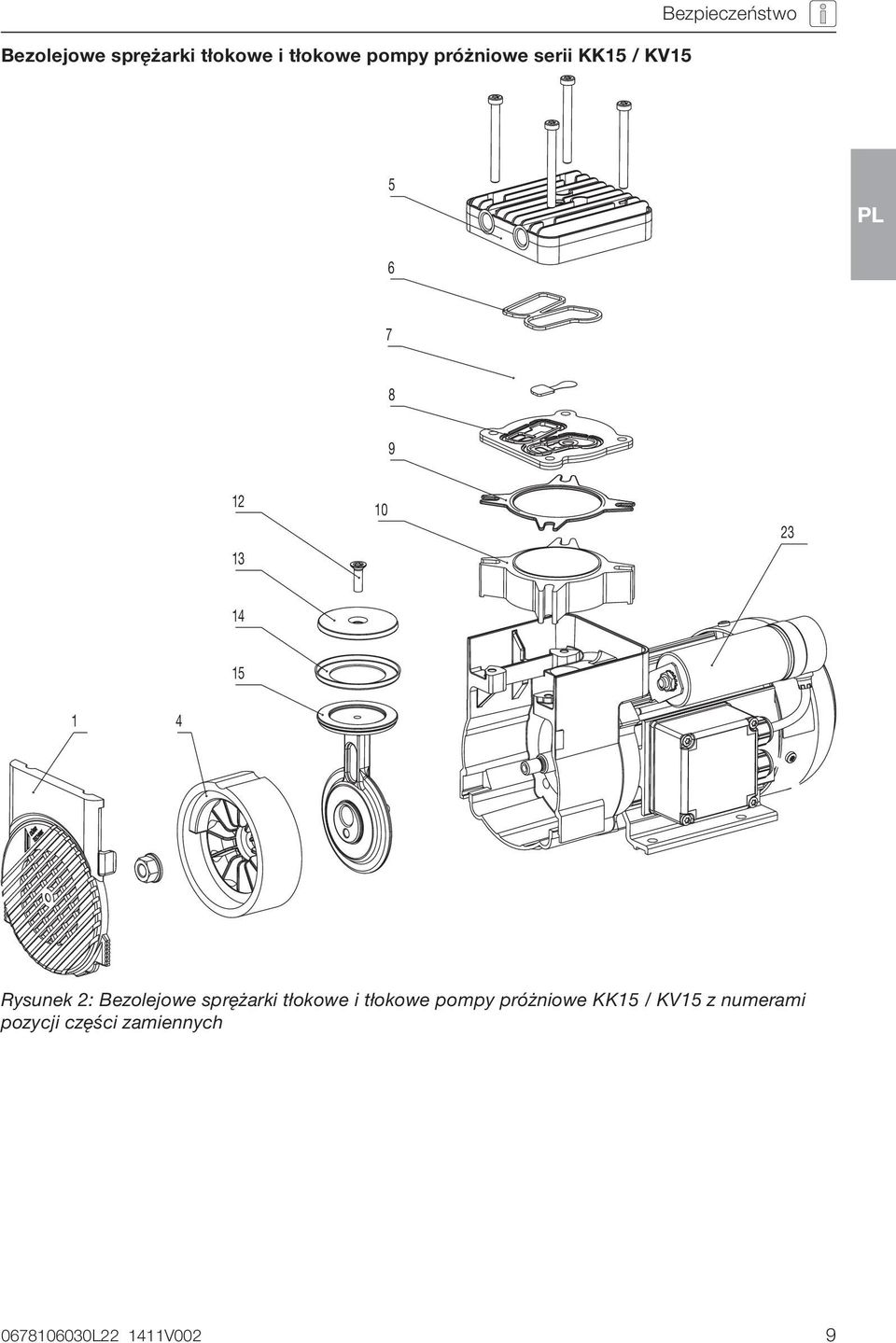

11 Bezolejowe sprężarki tłokowe i tłokowe pompy próżniowe serii KK15 / KV15 Bezpieczeństwo Rysunek 2: Bezolejowe sprężarki tłokowe i tłokowe pompy próżniowe KK15 / KV15 z numerami pozycji części zamiennych L V002 9

12 Części zamienne KK15 Typ A-038 A-038 A-038 Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra Zawór lamelowy 7 2 x x x Płytka zaworowa Korba z korbowodem 4, Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem Tłumik drgań 6, 9, 10, 12, (33 Shore) (33 Shore) (33 Shore) Typ A-038 A-035/62 Nr kat Nr poz. Pokrywa obudowy korby Na zamówienie Głowica cylindra Zawór lamelowy 7 2 x Płytka zaworowa Korba z korbowodem 4, Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem 6, 9, 10, 12, Tłumik drgań Typ B-038 D-040 D-040 Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra Zawór lamelowy 7 2 x x x Płytka zaworowa Korba z korbowodem 4, Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem Szczotki węglowe Zatyczka 6, 9, 10, 12, x x x x Zestaw z filtrem odkłócającym Przekaźnik Tłumik drgań (33 Shore) (40 Shore) (40 Shore) L V002

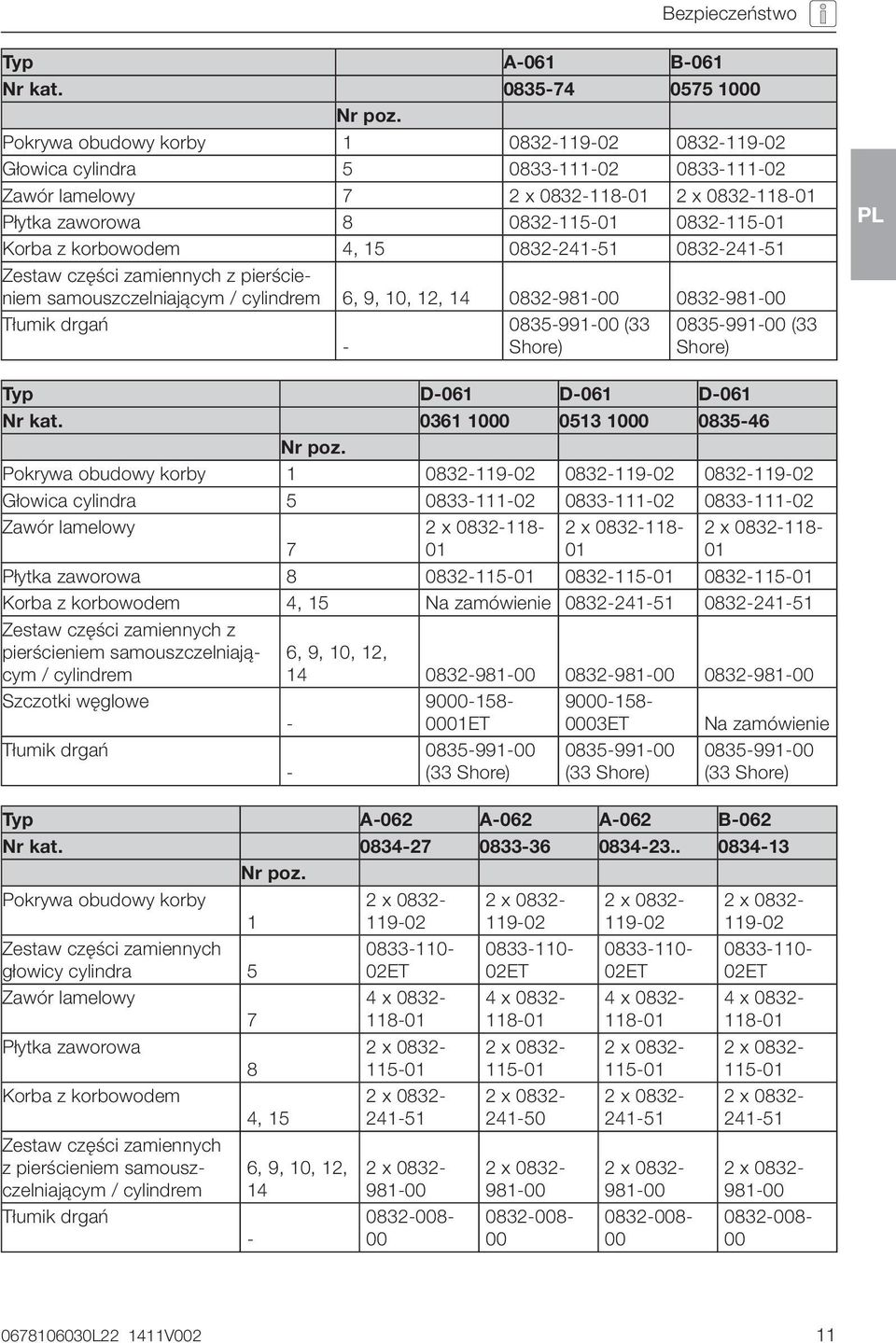

13 Typ A-061 B-061 Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra Zawór lamelowy 7 2 x x Płytka zaworowa Korba z korbowodem 4, Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem 6, 9, 10, 12, Tłumik drgań (33 Shore) (33 Shore) Typ D-061 D-061 D-061 Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra Zawór lamelowy 7 2 x x x Płytka zaworowa Korba z korbowodem 4, 15 Na zamówienie Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem Szczotki węglowe Tłumik drgań 6, 9, 10, 12, ET (33 Shore) ET (33 Shore) Na zamówienie (33 Shore) Typ A-062 A-062 A-062 B-062 Nr kat Nr poz. Pokrywa obudowy korby 1 Zestaw części zamiennych głowicy cylindra 5 Zawór lamelowy 7 Płytka zaworowa 8 Korba z korbowodem 4, 15 Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem Tłumik drgań 6, 9, 10, 12, 14-2 x ET 4 x x x x x ET 4 x x x x x ET 4 x x x x x ET 4 x x x x L V002 11

14 Części zamienne KV15 Typ A-038E D-040E D-040E A-062E1 Nr kat A Nr poz. Pokrywa obudowy korby Głowica cylindra Zawór lamelowy Płytka zaworowa Korba z korbowodem Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem Szczotki węglowe , 15 6, 9, 10, 12, Zatyczka - - Zestaw z filtrem odkłócającym - - Przekaźnik - - Tłumik drgań x (33 Shore) x x x x x x (40 Shore) x x x x x x (40 Shore) (40 Shore) Typ A-062E2 B-061E D-061E Nr kat A Nr poz. Pokrywa obudowy korby 2 x Głowica cylindra 2 x Zawór lamelowy Płytka zaworowa Korba z korbowodem Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem Tłumik drgań 7 8 4, 15 6, 9, 10, 12, 14-4 x x x x x x (40 Shore) L V002

15 Bezolejowe sprężarki tłokowe i tłokowe pompy próżniowe serii KK40 / KV40 Bezpieczeństwo Rysunek 3: Bezolejowe sprężarki tłokowe i tłokowe pompy próżniowe KK40 / KV40 z numerami pozycji części zamiennych L V002 13

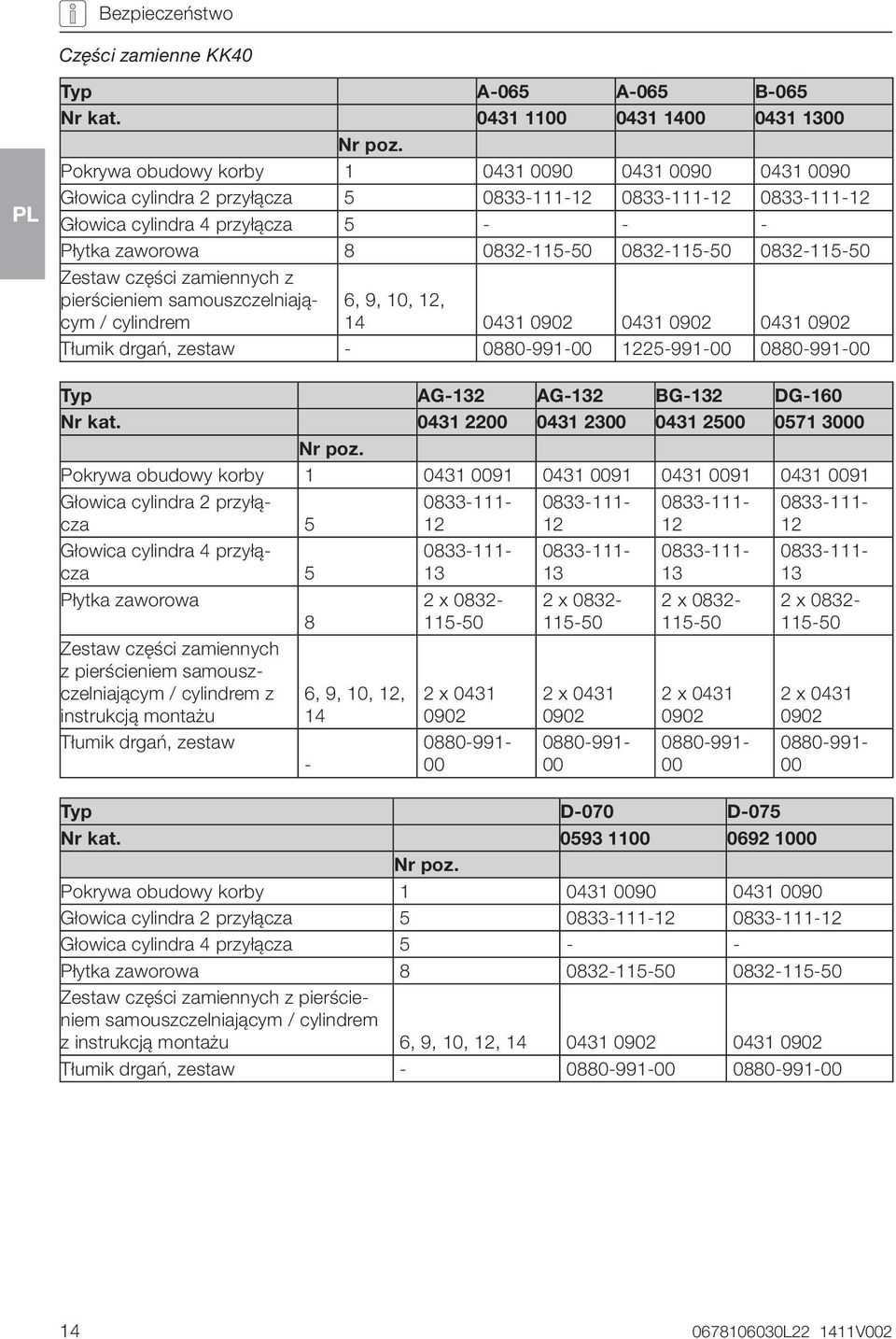

16 Części zamienne KK40 Typ A-065 A-065 B-065 Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra 2 przyłącza Głowica cylindra 4 przyłącza Płytka zaworowa Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem 6, 9, 10, 12, Tłumik drgań, zestaw Typ AG-132 AG-132 BG-132 DG-160 Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra 2 przyłącza 5 Głowica cylindra 4 przyłącza 5 Płytka zaworowa 8 Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem z instrukcją montażu Tłumik drgań, zestaw 6, 9, 10, 12, x x x x x x x x Typ D-070 D-075 Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra 2 przyłącza Głowica cylindra 4 przyłącza Płytka zaworowa Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem z instrukcją montażu 6, 9, 10, 12, Tłumik drgań, zestaw L V002

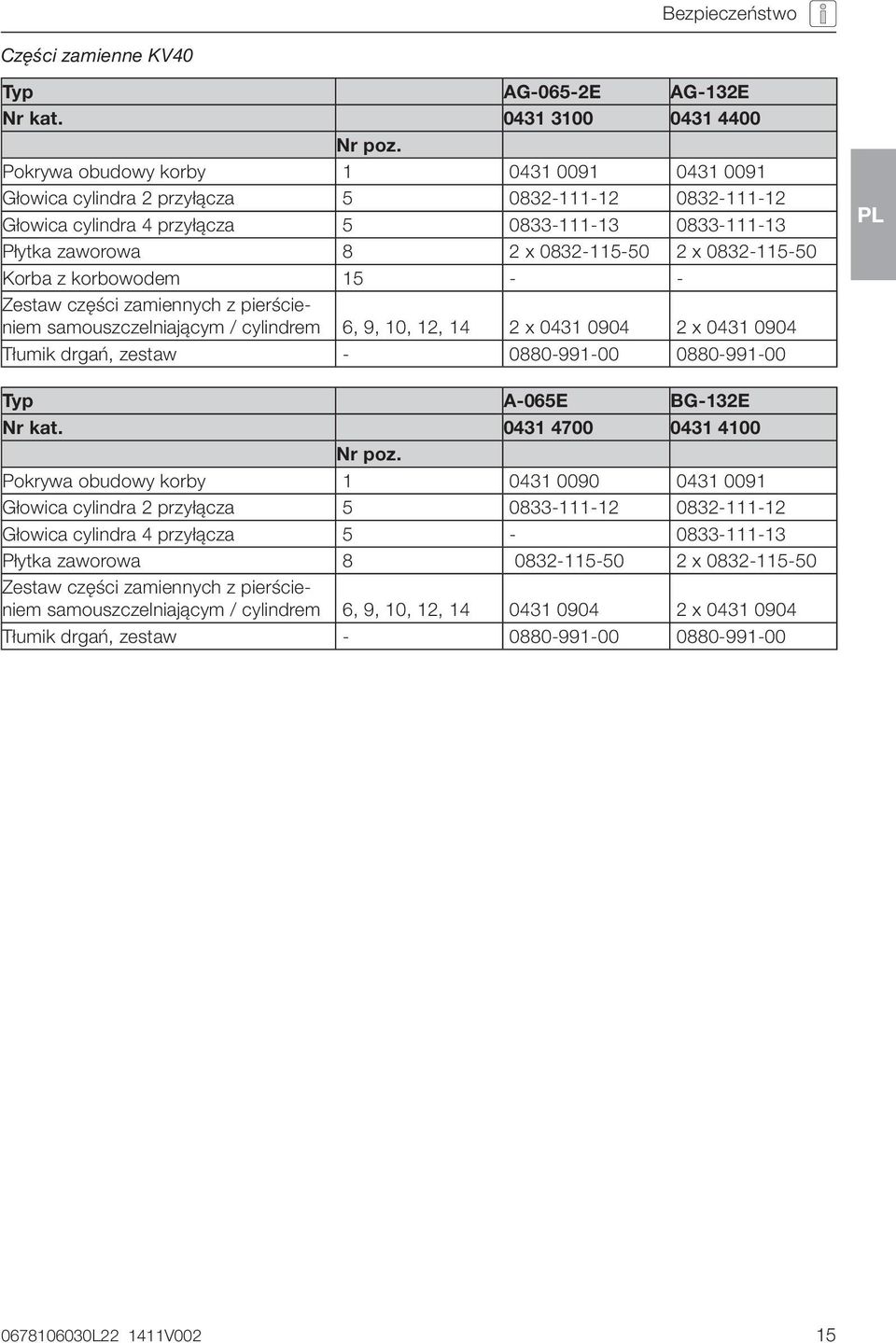

17 Części zamienne KV40 Typ AG-065-2E AG-132E Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra 2 przyłącza Głowica cylindra 4 przyłącza Płytka zaworowa 8 2 x x Korba z korbowodem Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem 6, 9, 10, 12, 14 2 x x Tłumik drgań, zestaw Typ A-065E BG-132E Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra 2 przyłącza Głowica cylindra 4 przyłącza Płytka zaworowa x Zestaw części zamiennych z pierścieniem samouszczelniającym / cylindrem 6, 9, 10, 12, x Tłumik drgań, zestaw L V002 15

18 Bezolejowe sprężarki tłokowe i tłokowe pompy próżniowe serii KK Rysunek 4: Bezolejowe sprężarki tłokowe i tłokowe pompy próżniowe KK70 numerami pozycji części zamiennych L V002

19 Części zamienne KK70 Typ A-100 A-100 B-100 Nr kat Nr poz. Pokrywa obudowy korby Głowica cylindra Płytka zaworowa + zawór lamelowy Uszczelka (cylindra) Uszczelka (zawory) 6 2 x x x Zestaw części zamiennych z pierścieniem samouszczelniającym i cylindrem 10, Zestaw części zamiennych z tłokiem i korbą, cylindrem, pierścieniem samouszczelniającym, komplet Kondensator 23 Na zamówienie Na zamówienie -- Tłumik drgań, zestaw Typ D-100 D-100 D-100 D-100 Nr kat Nr poz. Pokrywa obudowy korby 1 Głowica cylindra 5 Płytka zaworowa + zawór lamelowy 8 Uszczelka (cylindra) 9 Uszczelka (zawory) 6 Zestaw części zamiennych z pierścieniem samouszczelniającym i cylindrem 10, 14 Zestaw części zamiennych z tłokiem i korbą, cylindrem, pierścieniem samouszczelniającym, komplet x Na zamówienie Tłumik drgań, zestaw x Na zamówienie x Na zamówienie x Na zamówienie L V002 17

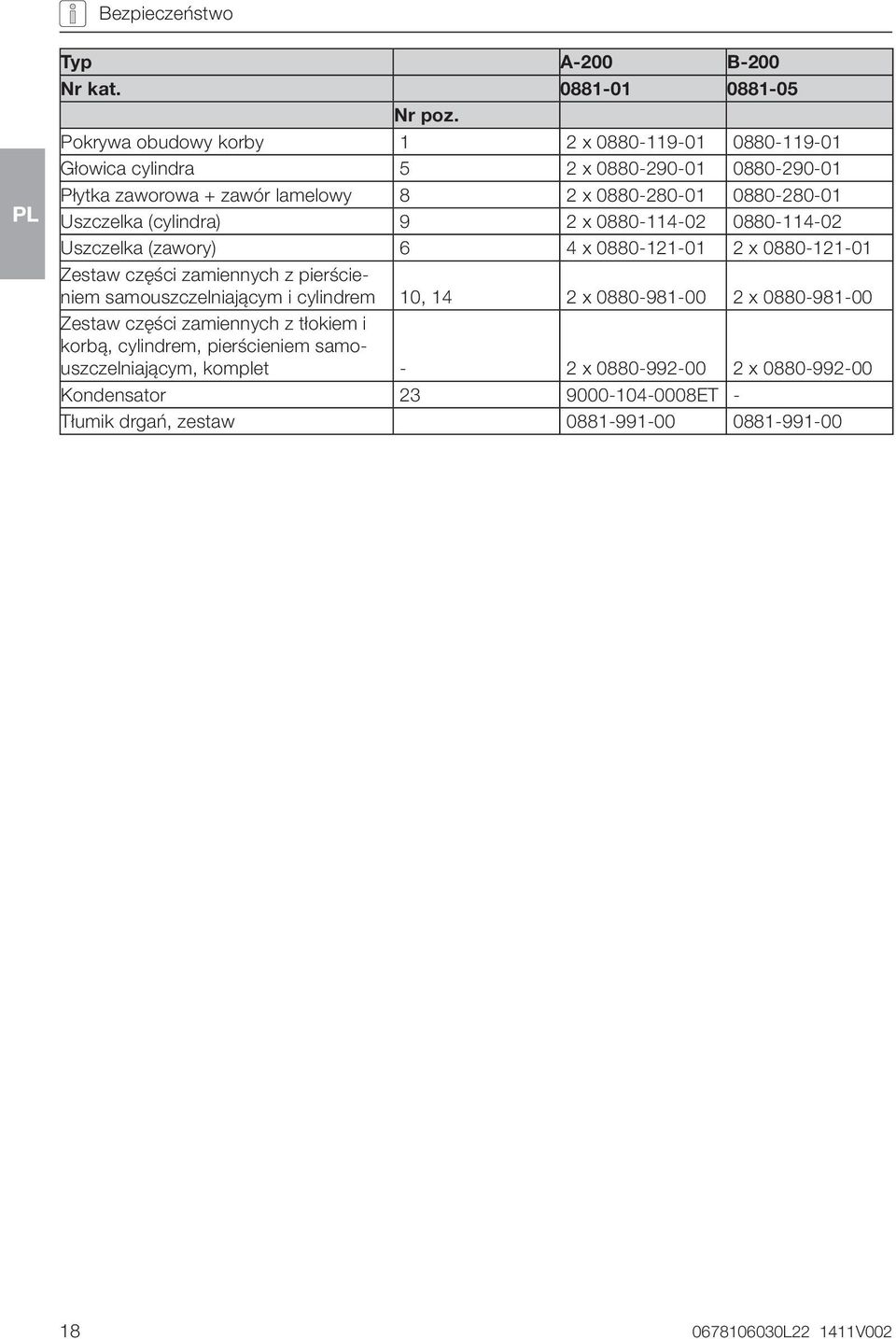

20 Typ A-200 B-200 Nr kat Nr poz. Pokrywa obudowy korby 1 2 x Głowica cylindra 5 2 x Płytka zaworowa + zawór lamelowy 8 2 x Uszczelka (cylindra) 9 2 x Uszczelka (zawory) 6 4 x x Zestaw części zamiennych z pierścieniem samouszczelniającym i cylindrem 10, 14 2 x x Zestaw części zamiennych z tłokiem i korbą, cylindrem, pierścieniem samouszczelniającym, komplet - 2 x x Kondensator ET - Tłumik drgań, zestaw L V002

21 Akcesoria do bezolejowych sprężarek tłokowych KK KK8 KK15 KK40 KK70 Nazwa G1/8" G1/4" G1/4" G1/4" Filtr ssania prosty G1/8" Filtr ssania prosty G1/4" brak ilustracji Filtr ssania standardowy Sprężarki tłokowe ** Wkład filtra standardowy (wkład w filtrze ssania ) Mikrofiltr w obudowie aluminiowej G1/4" Wkład mikrofiltra (wkład w obudowie aluminiowej G1/4" ) **Wymagana złączka redukcyjna L V002 19

22 Akcesoria do tłokowych pomp próżniowych KV Tłokowe pompy próżniowe KV8 KV15 KV40 Nazwa G1/8" G1/4" G1/4" Tłumik z gwintem zewnętrznym G1/4" * ** Filtr z zaworem zwrotnym (zestaw 3-częściowy)* * Dotyczy tłokowych pomp próżniowych od roku produkcji 02/2006 **Wymagana złączka redukcyjna Kondensatory na zamówienie. Akcesoria na zamówienie lub na stronie L V002

23 4 Dane techniczne 4.1 Sprężarki tłokowe serii KK8 Rysunek schematyczny KK8/KV8 G1/8" 36 h l 90 M 6 b Rysunek 5: KK8 / KV8; typ: A-025; A-025E 36 G1/8" 7,5 20 h 136 l 47,5 90 M 6 12 b 127 Rysunek 6: KK8 / KV8; typ: D-030; D-030E L V002 21

24 Dane techniczne KK8 Typ A-025 Dane elektryczne Typ A-025 A-025 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V 110/ / Moc nominalna P1 (W) Prąd nominalny A 1,7 1,8 1 1,2 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 4,8 4,8 4,8 4,8 Wymiary (dł. x szer. x wys.) Uwagi mm 237 x 143 x x 143 x x 143 x x 143 x 159 Warunki otoczenia podczas pracy Temperatura C L V002

25 Typ D-030 Dane elektryczne Typ D-030 D-030 Nr kat Częstotliwość sieciowa Hz - - Napięcie nominalne V 12 V DC 24 V DC Moc nominalna P1 (W) Prąd nominalny A 13 6,4 Prędkość obrotowa min Czas włączenia 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar 7 7 Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 4,4 4,4 Wymiary (dł. x szer. x wys.) mm 209 x 108 x x 108 x 156 Uwagi Warunki otoczenia podczas pracy Temperatura C L V002 23

26 Wykres mocy KK D A-025 Flow volume [l/min] Pressure pe [bar] Rysunek 7: Dostarczana ilość przy 50 Hz (60 Hz ok. +18%) L V002

27 4.2 Tłokowa pompa próżniowa serii KV8 Rysunek schematyczny KK8/KV8 G1/8" 36 h l 90 M 6 b Rysunek 8: KK8 / KV8; typ: A-025; A-025E 36 G1/8" 7,5 20 h 136 l 47,5 90 M 6 12 b 127 Rysunek 9: KK8 / KV8; typ: D-030; D-030E L V002 25

28 Dane techniczne KV8 Typ A-025E Dane elektryczne Typ A-025E A-025E Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V 110/ / Moc nominalna P1 (W) Prąd nominalny A 1,64 1,5 0,7 0,9 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Wydajność ssania S eff l/min Ciśnienie końcowe P abs mbar <150 <150 <150 <150 Poziom hałasu db(a) Ciężar kg 4,8 4,8 4,8 4,8 Wymiary (dł. x szer. x wys.) Uwagi mm 237 x 143 x x 143 x x 143 x x 143 x 159 Warunki otoczenia podczas pracy Temperatura C L V002

29 Typ D-030E Dane elektryczne Typ D-030E D-030E Nr kat Częstotliwość sieciowa Hz - - Napięcie nominalne V 12 V DC 24 V DC Moc nominalna P1 (W) Prąd nominalny A 6,7 3 Prędkość obrotowa min Czas włączenia 100% 100% Stopień ochrony IP Ogólne dane techniczne Wydajność ssania S eff l/min Ciśnienie końcowe P abs mbar <180 <180 Poziom hałasu db(a) Ciężar kg 4,4 4,4 Wymiary (dł. x szer. x wys.) mm 209 x 108 x x 108 x 156 Uwagi Warunki otoczenia podczas pracy Temperatura C L V002 27

30 Wykres mocy KV8 40 Suction capacity Seff [Nl/min] D-030E A-025E Pressure pabs [mbar] Rysunek 10: Wydajność ssania w odniesieniu do ciśnienia atmosferycznego przy 50 Hz (60 Hz. ok. +18%) 1000 Pressure pabs [mbar] 100 A-025E D-030E Pump-down time [s] Rysunek 11: Czas wypompowania pojemności 10 l przy 50Hz L V002

31 4.3 Sprężarki tłokowe serii KK15 Rysunek schematyczny KK15/KV15 40 Bezpieczeństwo G1/4" 20 h l x y M 6 b 12 Rysunek 12: KK15 / KV15; typ: A-038; B-038; A-061; B-061 l 40 b G1/4" h x y M 4 7,5 Rysunek 13: KK15 / KV15; typ: A L V002 29

32 Rysunek 14: KK15; typ: A-035/62 G1/4" G1/8" L V002

33 Dane techniczne KK15 Typ A-035/62; A-038 Dane elektryczne Typ A-035/62 A-038 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V Moc nominalna P1 (W) Prąd nominalny A 1,7 1,6 1,5 1,5 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 8,5 8,5 6,4 6,4 Wymiary (dł. x szer. x wys.) mm 282 x 185 x x 185 x x 156 x x 207 x 127 Wymiary (x; y) mm 283; ; ; ; 100 Uwagi Warunki otoczenia podczas pracy Temperatura C L V002 31

34 Typ A-038 Dane elektryczne Typ A-038 A-038 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V Moc nominalna P1 (W) Prąd nominalny A 3,2-3,5 2,8-3,1 1,5 1,5 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 9,7 9,7 6,4 6,4 Wymiary (dł. x szer. x wys.) mm 258 x 120 x x 120 x x 207 x x 207 x 127 Wymiary (x; y) mm 80; ; ; ; 100 Uwagi Warunki otoczenia podczas pracy Temperatura C L V002

35 Typ A-038 Dane elektryczne Typ A-038 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V 115* 115* Moc nominalna P1 (W) Prąd nominalny A 4,1 3,2 2,1 1,9 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 7,5 7,5 7,5 7,5 Wymiary (dł. x szer. x wys.) mm 269 x 156 x x 156 x x 156 x x 156 x 180 Wymiary (x; y) mm 80; ; ; ; 100 Uwagi Warunki otoczenia podczas pracy Temperatura C *Podłączenie w stanie dostawy L V002 33

36 Typ A-038 Dane elektryczne Typ A-038 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V 230* 230* Moc nominalna P1 (W) Prąd nominalny A 2,1 1,9 4,1 3,2 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 7,5 7,5 7,5 7,5 Wymiary (dł. x szer. x wys.) mm 269 x 156 x x 156 x x 156 x x 156 x 180 Wymiary (x; y) mm 80; ; ; ; 100 Uwagi Warunki otoczenia podczas pracy Temperatura C *Podłączenie w stanie dostawy L V002

37 Typ B-038; D-040 Dane elektryczne Typ B-038 D-040 D-040 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V 3 fazy fazy V DC 24 V DC Moc nominalna P1 (W) Prąd nominalny A 0,9 0,8 17,5 9 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 6,5 6,5 5,9 5,9 Wymiary (dł. x szer. x wys.) mm 249 x 156 x x 156 x x 121 x x 121 x 175 Wymiary (x; y) mm 80; ; ; 92/ ; 92/139 Uwagi Warunki otoczenia podczas pracy Temperatura C L V002 35

38 Typ A-061; B-061 Dane elektryczne Typ A-061 B-061 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V fazy fazy 400 Moc nominalna P1 (W) Prąd nominalny A 2,9 2,7 0,9 0,9 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 7,6 7,6 6,1 6,1 Wymiary (dł. x szer. x wys.) mm 269 x 156 x x 156 x x 165 x x 165 x 180 Wymiary (x; y) mm 80; ; ; ; 100 Uwagi Warunki otoczenia podczas pracy Temperatura C L V002

39 Typ D-061; A-062 Dane elektryczne Typ D-061 D-061 D-061 A-062 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V 110 V DC 24 V DC 12 V DC 230 Moc nominalna P1 (W) Prąd nominalny A 3, Prędkość obrotowa min Czas włączenia S3 30 min 50% 100% S3 10 min 50% 100% Stopień ochrony IP / 20* Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 6,9 6,9 7,2 9,8 Wymiary (dł. x szer. x wys.) mm 247 x 132 x x 132 x x 132 x x 125 x 175 Wymiary (x; y) mm 90; ; ; ; 139 Uwagi Warunki otoczenia podczas pracy Temperatura C *Po zamontowaniu skrzynki zaciskowej elementy elektryczne zostają schowane. Stopień ochrony IP wynosi wówczas IP L V002 37

40 Typ A-062; B-062 Dane elektryczne Typ A-062 A-062 B-062 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V fazy fazy Moc nominalna P1 (W) Prąd nominalny A 2,4 5,3 0,9 0,9 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP 00 / 20* Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar 7 7 8,5 8,5 Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg ,1 9,1 Wymiary (dł. x szer. x wys.) mm 298 x 125 x x 125 x x 125 x x 125 x 175 Wymiary (x; y) mm 225; ; ; ; 139 Uwagi Warunki otoczenia podczas pracy Temperatura C *Po zamontowaniu skrzynki zaciskowej elementy elektryczne zostają schowane. Stopień ochrony IP wynosi wówczas IP L V002

41 Wykres mocy KK A-062 / B A-061 / B-061 / D-061 Flow volume [l/min] A-038 / B-038 / D-040 A-035/ Pressure pe [bar] Rysunek 15: Dostarczana ilość przy 50 Hz (60 Hz ok. +18%) L V002 39

42 4.4 Tłokowa pompa próżniowa serii KV15 Rysunek schematyczny KK15/KV15 40 G1/4" 20 h l x y M 6 b 12 Rysunek 16: KK15 / KV15; typ: A-038; B-038; A-061; B-061 l 40 b G1/4" h x y M 4 7,5 Rysunek 17: KK15 / KV15; typ: A L V002

43 40 G1/4" 20 h l x b y 12 M 6 Rysunek 18: KK15 / KV15; typ: D-040; D-040E; D-061E L V002 41

44 Dane techniczne KV15 Typ A-038E Dane elektryczne Typ A-038E Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V Moc nominalna P1 (W) Prąd nominalny A 1,3 1 Prędkość obrotowa min Czas włączenia 100% 100% Stopień ochrony IP Ogólne dane techniczne Wydajność ssania S eff l/min Ciśnienie końcowe P abs mbar Poziom hałasu db(a) Ciężar kg 6,4 6,4 Wymiary (dł. x szer. x wys.) mm 249 x 156 x x 156 x 180 Wymiary (x; y) mm 80; ; 100 Uwagi Warunki otoczenia podczas pracy Temperatura C L V002

45 Typ D-040E; B-061E Dane elektryczne Typ D-040E (12V) D-040E (24 V) B-061E Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V 12 V DC 24 V DC 3 fazy fazy 400 Moc nominalna P1 (W) Prąd nominalny A 8,7 5 0,9 0,9 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Wydajność ssania S eff l/min Ciśnienie końcowe P abs mbar Poziom hałasu db(a) Ciężar kg 6 6 6,1 6,1 Wymiary (dł. x szer. x wys.) mm 242 x 121 x x 121 x x 165 x x 165 x 180 Wymiary (x; y) mm 155; 92/ ; 92/139 80; ; 100 Uwagi Warunki otoczenia podczas pracy Temperatura C L V002 43

46 Typ D-061E (24 V) Dane elektryczne Typ D-061E (24 V) Nr kat Częstotliwość sieciowa Hz - Napięcie nominalne V 24 V DC Moc nominalna P1 (W) 264 Prąd nominalny A 11 Prędkość obrotowa min Czas włączenia 100% Stopień ochrony IP 54 Ogólne dane techniczne Wydajność ssania S eff l/min 61 Ciśnienie końcowe P abs mbar 150 Poziom hałasu db(a) 61 Ciężar kg 7,1 Wymiary (dł. x szer. x wys.) mm 234 x 137 x 190 Wymiary (x; y) mm 90; 112 Uwagi Warunki otoczenia podczas pracy Temperatura C L V002

47 Typ A-062E2; A-062E1 Dane elektryczne Typ A-062E2 A-062E1 Nr kat A A Częstotliwość sieciowa Hz Napięcie nominalne V Moc nominalna P1 (W) Prąd nominalny A 1,2 1,7 1,6 1,2 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Wydajność ssania S eff l/min Ciśnienie końcowe P abs mbar Poziom hałasu db(a) Ciężar kg 9,3 9,3 9,3 9,3 Wymiary (dł. x szer. x wys.) mm 291 x 150 x x 150 x x 139 x x 139 x 205 Wymiary (x; y) mm 225; ; ; ; 139 Uwagi Warunki otoczenia podczas pracy Temperatura C Ø 6 Rysunek 19: KV15; typ: A-062E1 G1/4" Rysunek 20: KV15; typ: A-062E L V002 45

48 Wykres mocy KV15 80 Suction capacity Seff [Nl/min] A-062E2 B-061E / D-061E A-062E1 A-038E / D-040E Pressure pabs [mbar] Rysunek 21: Wydajność ssania w odniesieniu do ciśnienia atmosferycznego przy 50 Hz (60 Hz. ok. +18%) 1000 Pressure pabs [mbar] A-062E2 B-061E / D-061E A-062E1 A-038E / D-040E Pump-down time [s] Rysunek 22: Czas wypompowania pojemności 10 l przy 50Hz L V002

49 4.5 Sprężarki tłokowe serii KK40 Rysunek schematyczny KK40/KV40 G1/4" b 32 h l Rysunek 23: KK40 / KV40; typ: A-065; B-065; A-065E M h G1/4" M l b Rysunek 24: KK40 / KV40; typ: AG-132; BG-132; AG-065-2E; A-065E; AG-132E; BG-132E L V002 47

50 G1/4" b 9 32 h 80 M l 100 Rysunek 25: KK40 / KV40; typ: D h G1/4" 80 l Rysunek 26: KK40; typ: DG M 8 b L V002

51 Dane techniczne KK40 Typ A-065; B-065 Dane elektryczne Typ A-065 B-065 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V fazy fazy 400 Moc nominalna P1 (W) Prąd nominalny A 2,5 2,6 1,1 1,1 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 14,4 14,4 14,4 14,4 Wymiary (dł. x szer. x wys.) Uwagi mm 305 x 195 x x 195 x x 188 x x 188 x 218 Warunki otoczenia podczas pracy Temperatura C od -30 do +55 od -30 do +55 od -30 do +55 od -30 do L V002 49

52 Typ A-065; D-075 Dane elektryczne Typ A-065 D-075 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V 110/ / V DC Moc nominalna P1 (W) Prąd nominalny A 5,1 5,3 22 Prędkość obrotowa min Czas włączenia 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 14,4 14,4 14,1 Wymiary (dł. x szer. x wys.) Uwagi mm 310 x 190 x x 190 x x 154 x 218 Warunki otoczenia podczas pracy Temperatura C od -30 do +55 od -30 do +55 od -30 do L V002

53 Typ AG-132 Dane elektryczne Typ AG-132 AG-132 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V /115 Moc nominalna P1 (W) Prąd nominalny A 3,9 4,1 9,3* Prędkość obrotowa min Czas włączenia 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg Wymiary (dł. x szer. x wys.) Uwagi mm 340 x 276 x x 276 x x 276 x 194 Warunki otoczenia podczas pracy Temperatura C od -30 do +55 od -30 do +55 od -30 do +55 *Przełącznik temperaturowy pasywny L V002 51

54 Typ BG-132; DG-160 Dane elektryczne Typ BG-132 DG-160 Nr kat C Częstotliwość sieciowa Hz Napięcie nominalne V 3 fazy fazy V DC Moc nominalna P1 (W) Prąd nominalny A 2 1,8 38 Prędkość obrotowa min Czas włączenia 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg Wymiary (dł. x szer. x wys.) Uwagi mm 326 x 276 x x 276 x x 276 x 190 Warunki otoczenia podczas pracy Temperatura C od -30 do +55 od -30 do L V002

55 Wykres mocy KK Flow volume [l/min] DG-160 AG-132 / BG-132 D-075 A-065 / B Pressure pe [bar] Rysunek 27: Dostarczana ilość przy 50 Hz (60 Hz ok. +18%) L V002 53

56 4.6 Tłokowa pompa próżniowa serii KV40 Rysunek schematyczny KK40/KV40 h G1/4" M l b Rysunek 28: KK40 / KV40; typ: AG-132; BG-132; AG-065-2E; A-065E; AG-132E; BG-132E L V002

57 Dane techniczne KV40 Typ AG-065-2E; A-065E Dane elektryczne Typ AG-065-2E A-065E Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V Moc nominalna P1 (W) Prąd nominalny A 2,5 2,6 1,7 1,7 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Wydajność ssania S eff l/min Ciśnienie końcowe P abs mbar Poziom hałasu db(a) Ciężar kg 16,5 16, Wymiary (dł. x szer. x wys.) Uwagi mm 322 x 276 x x 276 x x 188 x x 188 x 218 Warunki otoczenia podczas pracy Temperatura C od -30 do +55 od -30 do +55 od -30 do +55 od -30 do L V002 55

58 Typ AG-132E; BG-132E Dane elektryczne Typ AG-132E BG-132E Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V fazy 230/400 3 fazy 230/400 Moc nominalna P1 (W) Prąd nominalny A 2,5 2,6 0,9 0,8 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Wydajność ssania S eff l/min Ciśnienie końcowe P abs mbar Poziom hałasu db(a) Ciężar kg 16,5 16,5 16,5 16,5 Wymiary (dł. x szer. x wys.) Uwagi mm 322 x 276 x x 276 x x 276 x x 276 x 180 Warunki otoczenia podczas pracy Temperatura C od -30 do +55 od -30 do +55 od -30 do +55 od -30 do L V002

59 Wykres mocy KV Suction capacity Seff [Nl/min] AG-132E / BG-132E AG-065-2E A-65E Pressure pabs [mbar] Rysunek 29: Wydajność ssania w odniesieniu do ciśnienia atmosferycznego przy 50 Hz (60 Hz. ok. +18%) 1000 Pressure pabs [mbar] 100 A-65E AG-065-2E AG-132E/BG-132E Pump-down time [s] Rysunek 30: Czas wypompowania pojemności 10 l przy 50Hz L V002 57

60 4.7 Sprężarki tłokowe serii KK70 Rysunek schematyczny KK70 G1/4 h l b M Rysunek 31: KK70; typ: A-100; B-100; D-100 G1/4" 32 h 125 l 140 b M 8 16 Rysunek 32: KK70; typ: A-200; B L V002

61 Dane techniczne KK70 Typ A-100 Dane elektryczne Typ A-100 A-100 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V Moc nominalna P1 (W) Prąd nominalny A 12,9* 11,4* 4,9 4,3 Prędkość obrotowa min Czas włączenia 100% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg Wymiary (dł. x szer. x wys.) Uwagi mm 340 x 200 x x 200 x x 200 x x 200 x 283 Warunki otoczenia podczas pracy Temperatura C *Przełącznik temperaturowy pasywny L V002 59

62 Typ B-100 Dane elektryczne Typ B-100 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V 3 fazy fazy 400 Moc nominalna P1 (W) Prąd nominalny A 3,1 2,1 Prędkość obrotowa min Czas włączenia 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar 8 8 Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 20,3 20,3 Wymiary (dł. x szer. x wys.) mm 330 x 200 x x 200 x 283 Uwagi Warunki otoczenia podczas pracy Temperatura C L V002

63 Typ D-100 Dane elektryczne Typ D-100 D-100 D-100 D-100 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V 12 V DC 24 V DC 72 V DC 110 V DC Moc nominalna P1 (W) Prąd nominalny A ,8 6,5 Prędkość obrotowa min Czas włączenia S3 10 min 50% 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg 20,5 20,5 20,5 20,5 Wymiary (dł. x szer. x wys.) Uwagi mm 368 x 176 x x 176 x x 176 x x 176 x 292 Warunki otoczenia podczas pracy Temperatura C od -30 do L V002 61

64 Typ A-200; B-200 Dane elektryczne Typ A-200 B-200 Nr kat Częstotliwość sieciowa Hz Napięcie nominalne V fazy fazy 400 Moc nominalna P1 (W) Prąd nominalny A 6,3 2,9 2,9 Prędkość obrotowa min Czas włączenia 100% 100% 100% Stopień ochrony IP Ogólne dane techniczne Dostarczana ilość 0 bar l/min Ciśnienie nominalne bar Ciśnienie zabezpieczające PS bar Poziom hałasu db(a) Ciężar kg Wymiary (dł. x szer. x wys.) Uwagi mm 445 x 205 x x 205 x x 205 x 295 Warunki otoczenia podczas pracy Temperatura C L V002

65 Wykres mocy KK A-200 B-200 A-100 B-100 D-100 Flow volume [l/min] Pressure pe [bar] Rysunek 33: Dostarczana ilość przy 50 Hz (60 Hz ok. +18%) L V002 63

66 4.8 Deklaracja zgodności maszyn według dyrektywy 2006/42/WE Producent oświadcza niniejszym, że maszyna jest zgodna z postanowieniami wyżej podanej dyrektywy, a także zgodna z postanowieniami następujących pozostałych dyrektyw: Dyrektywa w sprawie kompatybilności elektromagnetycznej 2004/108/WE Urządzenia z silnikami z magnesem trwałym na prąd stały typu D-xxx muszą, jeśli jest to podane w instrukcji montażu i użytkowania oraz w dokumentacji zlecenia, zostać odkłócone. Można to wykonać za pomocą filtra odkłócającego. Dyrektywa RoHS 2011/65/UE Nazwa producenta: Dürr Technik GmbH & Co. KG Adres producenta: Pleidelsheimer Straße Bietigheim-Bissingen Numer referencyjny: Nazwa artykułu: Urządzenia KK/KV od numeru seryjnego: E Sprężarka lub pompa próżniowa Niniejszym oświadczamy, że uruchomienie może nastąpić wyłącznie po stwierdzeniu, że maszyna kompletna, w której niniejsza maszyna ma zostać wbudowana, jest zgodna z postanowieniami dyrektywy maszynowej 2006/42/WE. Zastosowano następujące zharmonizowane i pozostałe normy: DIN EN : DIN EN : DIN EN : DIN EN : DIN EN : DIN EN : DIN EN : DIN EN : DIN EN ISO : DIN EN ISO : DIN EN 50106: Bietigheim-Bissingen, dn r. Andreas Ripsam u kierownictwa Dürr Technik Dowód podpisu Oryginalny dokument w Dürr Technik L V002

67 5 Funkcja 5.1 Bezolejowe sprężarki tłokowe KK Budowa modułowa Model podstawowy składa się z głowicy sprężarki i silnika elektrycznego. Dostępne są następujące silniki elektryczne: Typ A Typ B Typ D Jednofazowe silniki prądu przemiennego Trójfazowe silniki indukcyjne Silniki z magnesami trwałymi na prąd stały Z wyjątkiem trójfazowych silników indukcyjnych, w większości silników elektrycznych znajduje się przełącznik temperaturowy, stanowiący dodatkowe zabezpieczenie termiczne. Po zadziałaniu przełącznika temperaturowego urządzenie automatycznie się wyłącza. Po ostygnięciu urządzenia uruchamiają się automatycznie wraz z przełącznikiem temperaturowym. We wszystkich silnikach elektrycznych o prądzie nominalnym większym niż 10 A przełącznik temperaturowy jest podłączony pasywnie. W celu zadziałania zabezpieczenia termicznego musi być zainstalowany dodatkowy przekaźnik. Opis działania Przez filtr ssania (1) zasysane jest powietrze atmosferyczne. Powietrze to jest sprężane przez tłok (3) w cylindrze (6). Zawór wlotu (2) lub wylotu (4) odcina przepływ powietrza w określonym kierunku. Sprężone powietrze jest kierowane przewodem (5) do odbiornika. Bezpieczeństwo 5.2 Bezolejowe tłokowe pompy próżniowe KV Budowa modułowa Model podstawowy składa się z głowicy pompy i silnika elektrycznego. Dostępne są następujące silniki elektryczne: Typ A Typ B Typ D Jednofazowe silniki prądu przemiennego Trójfazowe silniki indukcyjne Silnik z magnesem trwałym na prąd stały Z wyjątkiem trójfazowych silników indukcyjnych, we wszystkich silnikach elektrycznych znajduje się przełącznik temperaturowy, stanowiący dodatkowe zabezpieczenie termiczne. Po zadziałaniu przełącznika temperaturowego urządzenie automatycznie się wyłącza. Po ostygnięciu urządzenia uruchamiają się automatycznie wraz z przełącznikiem temperaturowym. We wszystkich silnikach elektrycznych o prądzie nominalnym większym niż 10 A, w celu zadziałania zabezpieczenia termicznego musi być zainstalowany dodatkowy przekaźnik. Opis działania Przez króciec zasysania (1) wlatuje powietrze. Powietrze jest odsysane przez tłok (3) w cylindrze (6). Zawór wlotu (2) lub wylotu (4) odcina przepływ powietrza w określonym kierunku. Odessane powietrze jest odprowadzane do atmosfery przez tłumik hałasu (5) L V002 65
