Spis zawartości projektu:
|
|
- Mirosław Skiba
- 8 lat temu
- Przeglądów:
Transkrypt
1 Spis zawartości projektu: 1. Opis techniczny 2. Rysunki: S1 Schemat rozdzielnicy RG oraz TSO, S2 Schemat rozdzielnicy RP, S3 Schemat rozdzielnicy R0, S4 Schemat rozdzielnicy R1, S5 Schemat rozdzielnicy R2, S6 Schemat rozdzielnicy RU, S7 Elektryczna instalacja niskoprądowa. Schemat sieci LAN, R1 Rzut piwnicy, R2 Rzut parteru, R3 Rzut I piętra, R4 Rzut II piętra, 1

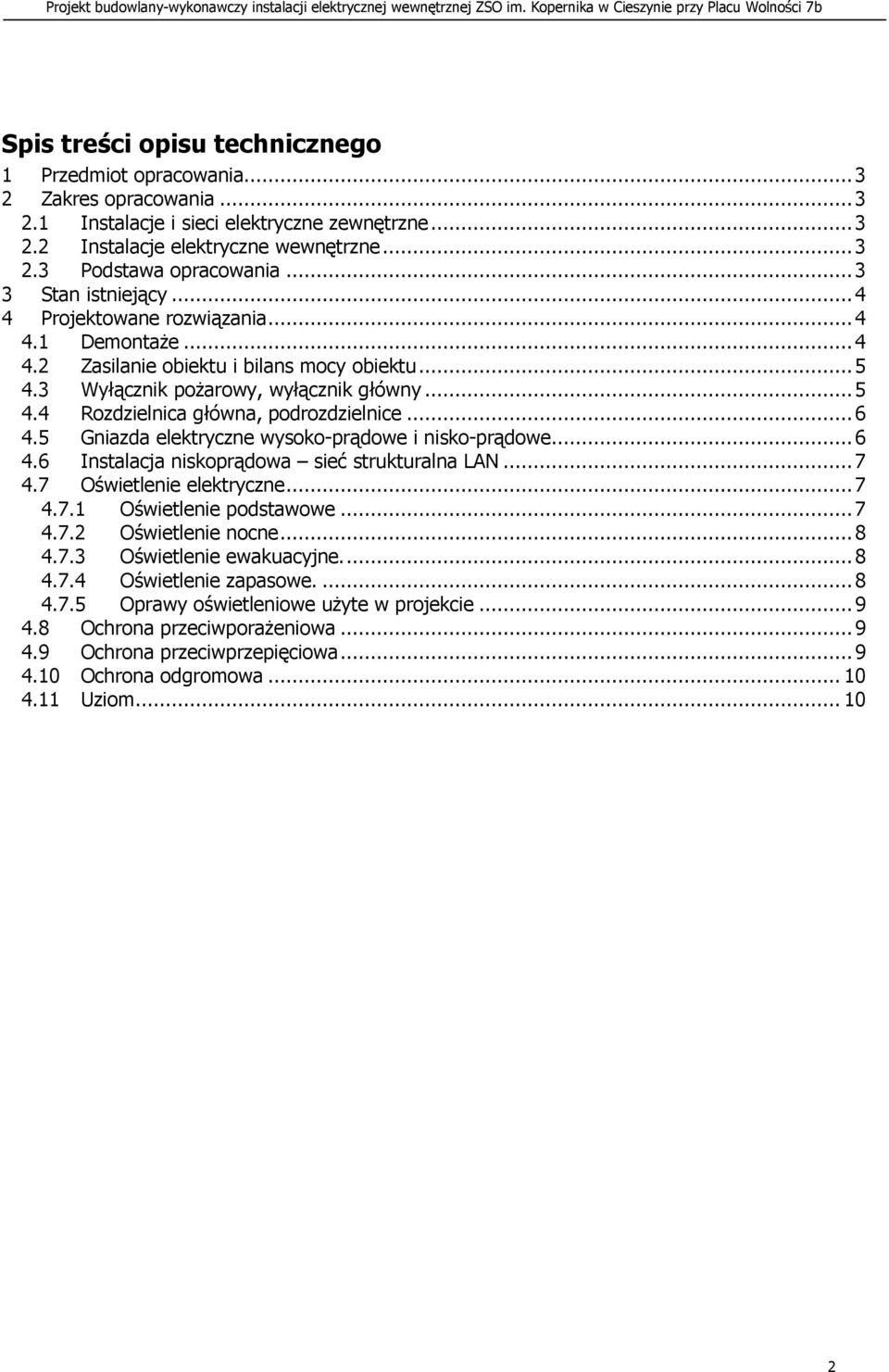

2 Spis treści opisu technicznego 1 Przedmiot opracowania Zakres opracowania Instalacje i sieci elektryczne zewnętrzne Instalacje elektryczne wewnętrzne Podstawa opracowania Stan istniejący Projektowane rozwiązania DemontaŜe Zasilanie obiektu i bilans mocy obiektu Wyłącznik poŝarowy, wyłącznik główny Rozdzielnica główna, podrozdzielnice Gniazda elektryczne wysoko-prądowe i nisko-prądowe Instalacja niskoprądowa sieć strukturalna LAN Oświetlenie elektryczne Oświetlenie podstawowe Oświetlenie nocne Oświetlenie ewakuacyjne Oświetlenie zapasowe Oprawy oświetleniowe uŝyte w projekcie Ochrona przeciwporaŝeniowa Ochrona przeciwprzepięciowa Ochrona odgromowa Uziom
3 1 Przedmiot opracowania Przedmiotem opracowania jest Projekt budowlany-wykonawczy remontu instalacji elektrycznej wewnętrznej ZSO im. Kopernika w Cieszynie przy Placu Wolności 7b. 2 Zakres opracowania 2.1 Instalacje i sieci elektryczne zewnętrzne W zakresie opracowania instalacji i sieci elektrycznych zewnętrznych jest podłączenie istniejącego obwodu rogatki - szlabanu, która zasilana jest obecnie z obwodów gniazdowych pomieszczenia 17. Do podłączenia rogatki - szlabanu zostanie wykorzystany istniejący kabel ziemny, obecnie zasilany z obwodów gniazdowych. Kabel naleŝy wypiąć z obwodów gniazdowych i połączyć z projektowanym obwodem, zasilanym z rozdzielnicy RG. Połączenia kabla i projektowanego przewodu naleŝy dokonać w puszcze podtynkowej. 2.2 Instalacje elektryczne wewnętrzne W zakresie opracowania instalacji elektrycznych budynku są: usunięcie opraw oświetleniowych w pomieszczeniach podlegających remontowi, usunięcie gniazd i łączników elektrycznych w pomieszczeniach podlegających remontowi, usunięcie przewodów obwodów ulegających likwidacji, które były wykonane jako natynkowe, unieczynnienie przewodów obwodów ulegających likwidacji, które były wykonane jako podtynkowe, usunięcie rozdzielnic elektrycznych istniejących: rozdzielnica główna, rozdzielnice poszczególnych kondygnacji (z wyłączeniem rozdzielnic poddasza i rozdzielnic sal komputerowych), rozdzielnice WC, wymiana wlz zasilającego obiekt, nowa rozdzielnica główna RG wraz z obwodami z niej zasilanymi oraz TSO (sterowanie oświetleniem), nowa rozdzielnica RP (piwnica) wraz z obwodami z niej zasilanymi, nowa rozdzielnica R0 (parter) wraz z obwodami z niej zasilanymi, nowa rozdzielnica R1 (I piętro) wraz z obwodami z niej zasilanymi, nowa rozdzielnica R2 (II piętro) wraz z obwodami z niej zasilanymi, nowa rozdzielnica RU (usługi- pom. 102) wraz z obwodami z niej zasilanymi, nowe lampy oświetleniowe we wszystkich pomieszczeniach i ciągach komunikacyjnych, z wyjątkiem pomieszczeń wyłączonych z remontu, nowe gniazda i łączniki elektryczne we wszystkich pomieszczeniach i ciągach komunikacyjnych, z wyjątkiem pomieszczeń wyłączonych z remontu, nowa instalacja elektryczna niskoprądowa sieć okablowania strukturalnego LAN. 2.3 Podstawa opracowania Podstawę opracowania stanowią: zlecenie i wytyczne Zespołu Szkół Ogólnokształcących im. Kopernika w Cieszynie, Projekt podziału budynku. Szkoła podstawowa nr 4, Liceum Ogólnokształcące im. Kopernika w Cieszynie. umowa sprzedaŝy energii elektrycznej wraz z usługą dystrybucji nr HS/3011/2009 z Enion Energia Sp. z o.o. obowiązujące normy i przepisy. 3

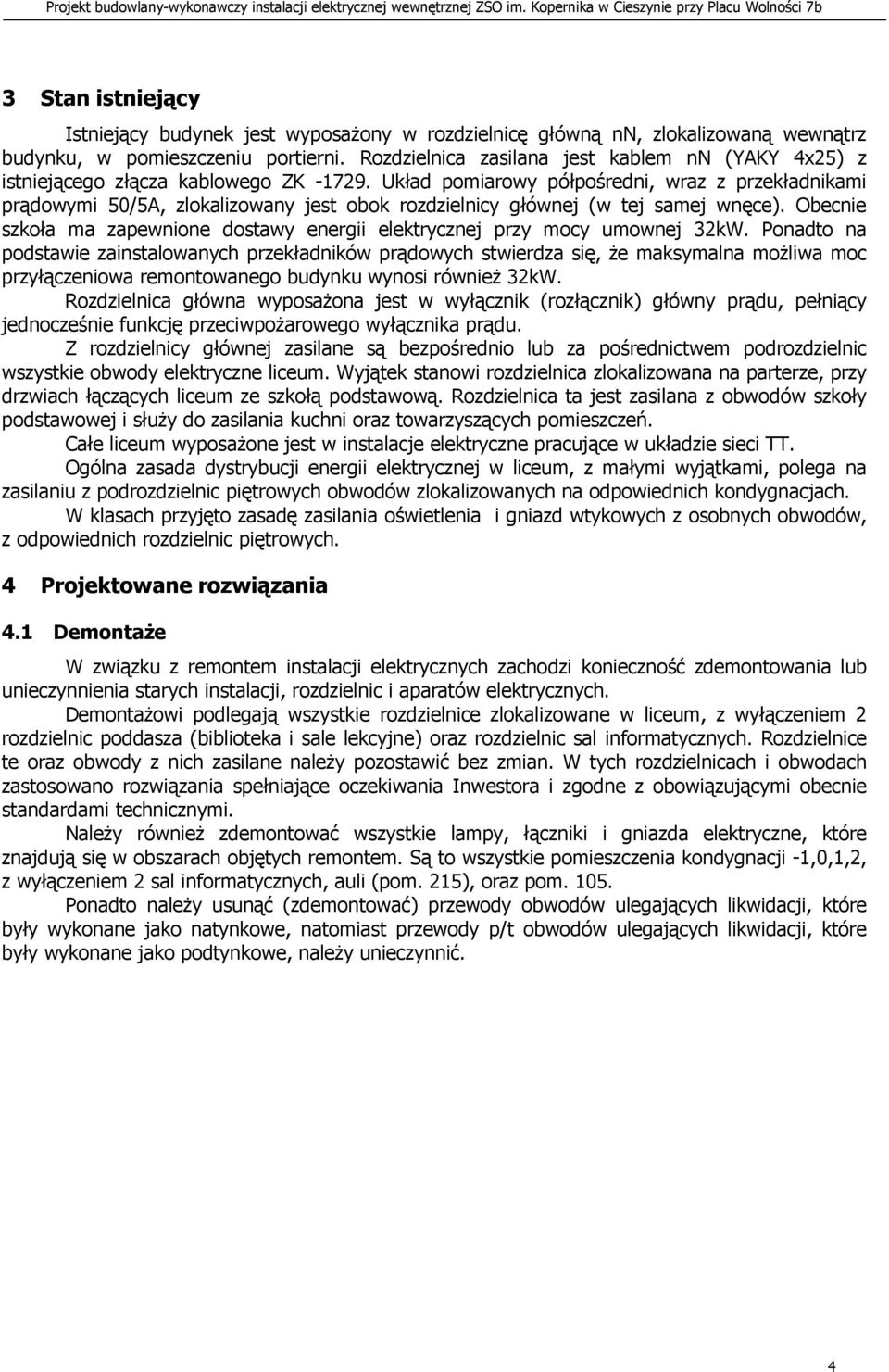

4 3 Stan istniejący Istniejący budynek jest wyposaŝony w rozdzielnicę główną nn, zlokalizowaną wewnątrz budynku, w pomieszczeniu portierni. Rozdzielnica zasilana jest kablem nn (YAKY 4x25) z istniejącego złącza kablowego ZK Układ pomiarowy półpośredni, wraz z przekładnikami prądowymi 50/5A, zlokalizowany jest obok rozdzielnicy głównej (w tej samej wnęce). Obecnie szkoła ma zapewnione dostawy energii elektrycznej przy mocy umownej 32kW. Ponadto na podstawie zainstalowanych przekładników prądowych stwierdza się, Ŝe maksymalna moŝliwa moc przyłączeniowa remontowanego budynku wynosi równieŝ 32kW. Rozdzielnica główna wyposaŝona jest w wyłącznik (rozłącznik) główny prądu, pełniący jednocześnie funkcję przeciwpoŝarowego wyłącznika prądu. Z rozdzielnicy głównej zasilane są bezpośrednio lub za pośrednictwem podrozdzielnic wszystkie obwody elektryczne liceum. Wyjątek stanowi rozdzielnica zlokalizowana na parterze, przy drzwiach łączących liceum ze szkołą podstawową. Rozdzielnica ta jest zasilana z obwodów szkoły podstawowej i słuŝy do zasilania kuchni oraz towarzyszących pomieszczeń. Całe liceum wyposaŝone jest w instalacje elektryczne pracujące w układzie sieci TT. Ogólna zasada dystrybucji energii elektrycznej w liceum, z małymi wyjątkami, polega na zasilaniu z podrozdzielnic piętrowych obwodów zlokalizowanych na odpowiednich kondygnacjach. W klasach przyjęto zasadę zasilania oświetlenia i gniazd wtykowych z osobnych obwodów, z odpowiednich rozdzielnic piętrowych. 4 Projektowane rozwiązania 4.1 DemontaŜe W związku z remontem instalacji elektrycznych zachodzi konieczność zdemontowania lub unieczynnienia starych instalacji, rozdzielnic i aparatów elektrycznych. DemontaŜowi podlegają wszystkie rozdzielnice zlokalizowane w liceum, z wyłączeniem 2 rozdzielnic poddasza (biblioteka i sale lekcyjne) oraz rozdzielnic sal informatycznych. Rozdzielnice te oraz obwody z nich zasilane naleŝy pozostawić bez zmian. W tych rozdzielnicach i obwodach zastosowano rozwiązania spełniające oczekiwania Inwestora i zgodne z obowiązującymi obecnie standardami technicznymi. NaleŜy równieŝ zdemontować wszystkie lampy, łączniki i gniazda elektryczne, które znajdują się w obszarach objętych remontem. Są to wszystkie pomieszczenia kondygnacji -1,0,1,2, z wyłączeniem 2 sal informatycznych, auli (pom. 215), oraz pom Ponadto naleŝy usunąć (zdemontować) przewody obwodów ulegających likwidacji, które były wykonane jako natynkowe, natomiast przewody p/t obwodów ulegających likwidacji, które były wykonane jako podtynkowe, naleŝy unieczynnić. 4

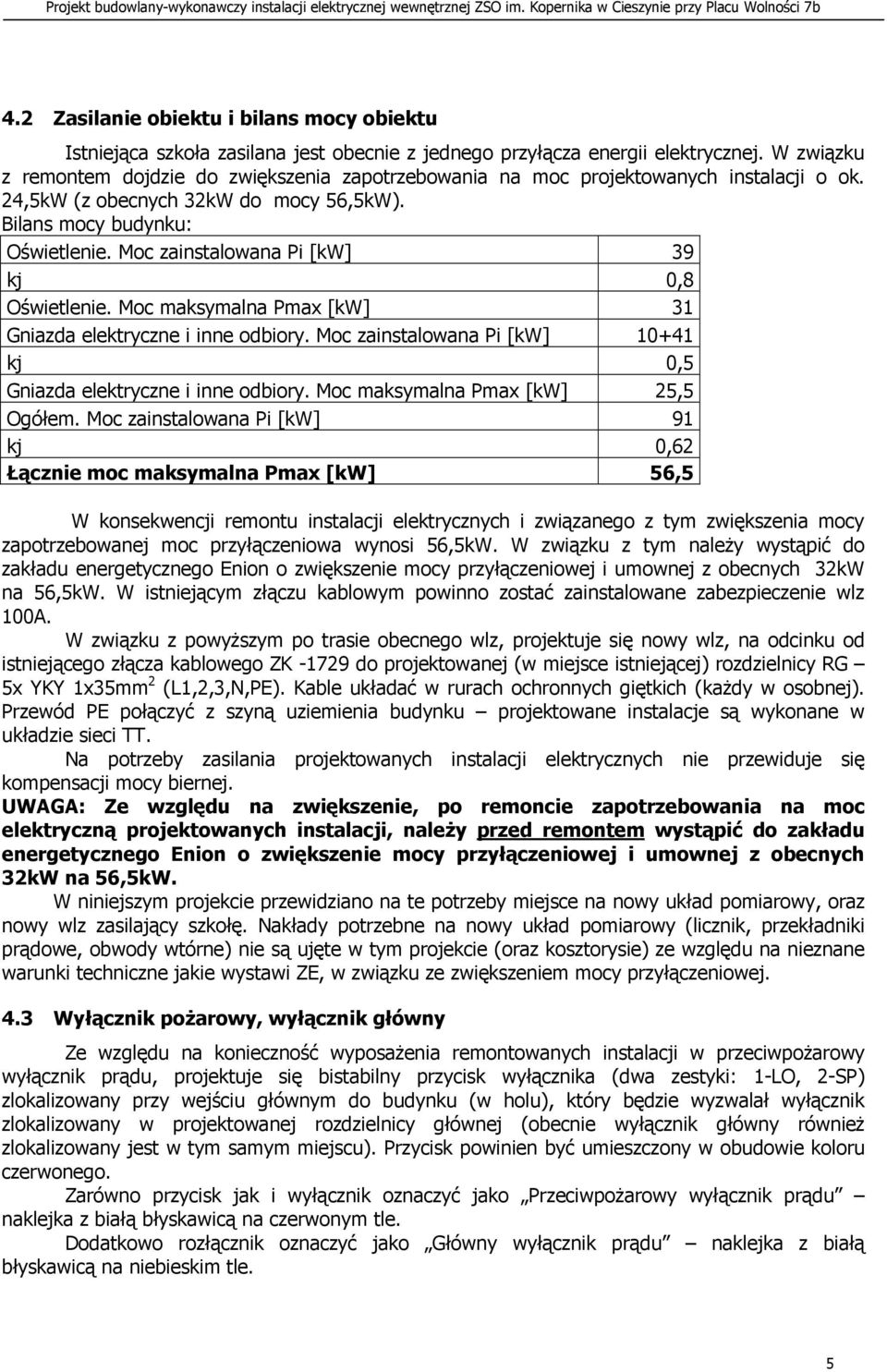

5 4.2 Zasilanie obiektu i bilans mocy obiektu Istniejąca szkoła zasilana jest obecnie z jednego przyłącza energii elektrycznej. W związku z remontem dojdzie do zwiększenia zapotrzebowania na moc projektowanych instalacji o ok. 24,5kW (z obecnych 32kW do mocy 56,5kW). Bilans mocy budynku: Oświetlenie. Moc zainstalowana Pi [kw] 39 kj 0,8 Oświetlenie. Moc maksymalna Pmax [kw] 31 Gniazda elektryczne i inne odbiory. Moc zainstalowana Pi [kw] kj 0,5 Gniazda elektryczne i inne odbiory. Moc maksymalna Pmax [kw] 25,5 Ogółem. Moc zainstalowana Pi [kw] 91 kj 0,62 Łącznie moc maksymalna Pmax [kw] 56,5 W konsekwencji remontu instalacji elektrycznych i związanego z tym zwiększenia mocy zapotrzebowanej moc przyłączeniowa wynosi 56,5kW. W związku z tym naleŝy wystąpić do zakładu energetycznego Enion o zwiększenie mocy przyłączeniowej i umownej z obecnych 32kW na 56,5kW. W istniejącym złączu kablowym powinno zostać zainstalowane zabezpieczenie wlz 100A. W związku z powyŝszym po trasie obecnego wlz, projektuje się nowy wlz, na odcinku od istniejącego złącza kablowego ZK do projektowanej (w miejsce istniejącej) rozdzielnicy RG 5x YKY 1x35mm 2 (L1,2,3,N,PE). Kable układać w rurach ochronnych giętkich (kaŝdy w osobnej). Przewód PE połączyć z szyną uziemienia budynku projektowane instalacje są wykonane w układzie sieci TT. Na potrzeby zasilania projektowanych instalacji elektrycznych nie przewiduje się kompensacji mocy biernej. UWAGA: Ze względu na zwiększenie, po remoncie zapotrzebowania na moc elektryczną projektowanych instalacji, naleŝy przed remontem wystąpić do zakładu energetycznego Enion o zwiększenie mocy przyłączeniowej i umownej z obecnych 32kW na 56,5kW. W niniejszym projekcie przewidziano na te potrzeby miejsce na nowy układ pomiarowy, oraz nowy wlz zasilający szkołę. Nakłady potrzebne na nowy układ pomiarowy (licznik, przekładniki prądowe, obwody wtórne) nie są ujęte w tym projekcie (oraz kosztorysie) ze względu na nieznane warunki techniczne jakie wystawi ZE, w związku ze zwiększeniem mocy przyłączeniowej. 4.3 Wyłącznik poŝarowy, wyłącznik główny Ze względu na konieczność wyposaŝenia remontowanych instalacji w przeciwpoŝarowy wyłącznik prądu, projektuje się bistabilny przycisk wyłącznika (dwa zestyki: 1-LO, 2-SP) zlokalizowany przy wejściu głównym do budynku (w holu), który będzie wyzwalał wyłącznik zlokalizowany w projektowanej rozdzielnicy głównej (obecnie wyłącznik główny równieŝ zlokalizowany jest w tym samym miejscu). Przycisk powinien być umieszczony w obudowie koloru czerwonego. Zarówno przycisk jak i wyłącznik oznaczyć jako PrzeciwpoŜarowy wyłącznik prądu naklejka z białą błyskawicą na czerwonym tle. Dodatkowo rozłącznik oznaczyć jako Główny wyłącznik prądu naklejka z białą błyskawicą na niebieskim tle. 5
6 4.4 Rozdzielnica główna, podrozdzielnice Projektowane instalacje elektryczne będą zasilane z nowo zaprojektowanych rozdzielnic. Nowo projektowane rozdzielnice w miarę moŝliwości będą lokalizowane w miejsce obecnych rozdzielnic (w istniejących wnękach). Wszystkie rozdzielnice, łącznie z RG+TSO będą wykonane jako wtynkowe. Ponadto wszystkie rozdzielnice w II kl. ochronności. Projektowane rozdzielnice wykonać w układzie sieci TT. Wszystkie rozdzielnice wyposaŝyć w rozłącznik główny cztero biegunowy (3xL+N). Wyjątkowo rozdzielnicę RU wyposaŝyć w rozłącznik dwu biegunowy (zasilanie 1 fazowe). Rozłącznik główny rozdzielnicy RG wyposaŝyć dodatkowo w wyzwalacz wzrostowy (cewkę wybijakową) połączoną z przyciskiem bistabilnym przeciwpoŝarowego wyłącznika prądu, zainstalowanym przy wejściu głównym. Dobrano obudowy rozdzielnic: rozdzielnica główna RG+TSO 4szt. Marina Legrand 700x500x250mm, rozdzielnica RP RWN 4x12 Legrand, rozdzielnica R0 RWN 4x12 Legrand, rozdzielnica R1 RWN 4x12 Legrand, rozdzielnica R2 RWN 4x12 Legrand, rozdzielnica RU RWN 1x12 Legrand, Wszystkie rozdzielnice oznakować znakiem ostrzegawczym z czarną błyskawicą na Ŝółtym tle oraz napisem Nie dotykać. Urządzenie elektryczne. Wszystkie rozdzielnice wyposaŝyć we wkładki bębenkowe i drzwi pełne. 4.5 Gniazda elektryczne wysoko-prądowe i nisko-prądowe W remontowanych pomieszczeniach przewiduje się montaŝ gniazd elektrycznych wysoko i nisko prądowych białych p/t. Powinny być to gniazda w systemie Valena Legrand lub zbliŝonym pod względem wzornictwa i jakości. Przy doborze gniazd naleŝy zwrócić szczególną uwagę, Ŝe powinny być to gniazda umoŝliwiające montaŝ w ramkach oraz, Ŝe w linii wzornictwa danej serii powinny być dostępne gniazda: elektryczne, z bolcem pojedyncze, elektryczne, z bolcem, IP44 pojedyncze, elektryczne, z bolcem podwójne, elektryczne DATA z blokadą, z bolcem pojedyncze, wyróŝnione kolorem czerwonym, gniazda głośnikowe, gniazda RJ45 kat. 5e UTP pojedyncze, gniazda RJ45 kat. 5e UTP podwójne. Zastosowane gniazda pod względem wzornictwa powinny odpowiadać zastosowanym łącznikom oświetleniowym powinny być z tej samej serii. Nie naleŝy stosować gniazd w systemie SCHUKO. Wszystkie gniazda oznaczone na rysunku jako K powinny być gniazdami DATA z blokadą i dodatkowo być wyposaŝone w ochronnik przepięciowy III kat. zamontowany w puszce. Jako gniazda DC, w pomieszczeniu nr 106, projektuje się gniazda Mosaic Legrand lub zamienniki. Będą one pełniły rolę gniazd elektrycznych FELV. Nietypowy układ wtyczki potrzebnej do podłączenia się do gniazda uniemoŝliwi przypadkowe podłączenie nieodpowiednich urządzeń. Podłączenie będzie moŝliwe tylko przez odpowiedni adapter, w którego posiadaniu będzie nauczyciel. W projekcie zastosowano dwa rodzaje gniazd sieci LAN: gniazda RJ45 kat. 5e UTP pojedyncze oraz gniazda RJ45 kat. 5e UTP podwójne. 6
7 Jeśli na rzutach nie podano inaczej, gniazda wysoko i nisko prądowe montować na wysokości (oś puszki): w salach lekcyjnych 30cm, w pomieszczeniach mokrych i technicznych (IP44) 130cm. Jeśli gniazdo występuje w bezpośredniej bliskości łącznika oświetlenia lub innego gniazda bezwzględnie naleŝy zastosować ramki wielokrotne i odpowiednie do osprzętu ramkowego puszki instalacyjne. Gniazda jednego obwodu łączyć miedzy sobą w przelocie (bez dodatkowych puszek rozdzielczych). Do zasilania gniazd uŝywać przewodów YDYŜo 3x2,5 mm 2. W piwnicy, w warsztacie projektuje się gniazdo elektryczne trójfazowe z wbudowanym rozłącznikiem. Zastosować zestaw zasilający z rozłącznikiem P 17 Tempra Legrand IP44 16A, 3P+N+Z lub zamiennik. Zestaw zamontować na wysokości 130cm. Do zasilenia zestawu uŝywać przewodu YDYŜo 5x2,5mm Instalacja niskoprądowa sieć strukturalna LAN Zgodnie z wytycznymi Inwestora projektuje się sieć strukturalną LAN na potrzeby podłączenia klas oraz gabinetów do internetu. W celu rozprowadzenia internetu do wszystkich zaprojektowanych gniazd RJ45 projektuje się sieć strukturalną w oparciu o przewody UTP 4p kat. 5e. Całe okablowanie będzie rozprowadzone z sali nr 28 (pom. nr 213) w układzie sieci gwiazda, w rurach instalacyjnych giętkich, karbowanych ICA 3321 Legrand lub zamiennych o średnicy 32mm. W miejscach odejść do poszczególnych pomieszczeń projektuje się puszki rozgałęźne p/t 390x245x70mm np Legrand lub zamiennik. W pom. 213 projektuje się szafę wiszącą 8U, dzieloną, wyposaŝoną w: przełącznik zarządzalny 36 portowy (GIGA ETHERNET 10/100) z dwoma gniazdami Mini GBIC, ze statycznym adresem IP. Przełącznik powinien umoŝliwiać zarządzanie przez przeglądarkę, patch panel 24 porty. 4.7 Oświetlenie elektryczne Oświetlenie podstawowe Na potrzeby oświetlenia projektowanych pomieszczeń projektuje się oświetlenie elektryczne w oparciu o oprawy świetlówkowe. Przyjęto zasadę, Ŝe w pomieszczeniach klasowych stosuje się oprawy z rastrem, w pozostałych bez rastra. W pomieszczeniach technicznych, szatniach, siłowni, WC oraz korytarzu piwnicy zastosowano oprawy oświetleniowe o wysokim IP i wysokiej odporności na uszkodzenia mechaniczne. Jako oświetlenie dodatkowe zastosowano w klasach szkolnych oświetlenie tablic. Oświetlenie to zrealizowano w oparciu o oprawy asymetryczne. Oprawy te załączane będą wydzielonym łącznikiem, oznaczonym na rzutach jako t. Oprawy zasilić z obwodów oświetlenia ogólnego. Wszystkie oprawy, z wyjątkiem klatki schodowej, korytarzy i oświetlenia zewnętrznego, sterowane będą lokalnie łącznikami białymi p/t. Powinny być to łączniki w systemie Valena Legrand lub zbliŝonym pod względem wzornictwa i jakości. Przy doborze łączników naleŝy zwrócić szczególną uwagę, Ŝe powinny być to łączniki umoŝliwiające montaŝ w ramkach oraz, Ŝe w linii wzornictwa danej serii powinny być dostępne łączniki: pojedynczy, pojedynczy IP44, świecznikowy, świecznikowy IP44, schodowy, 7

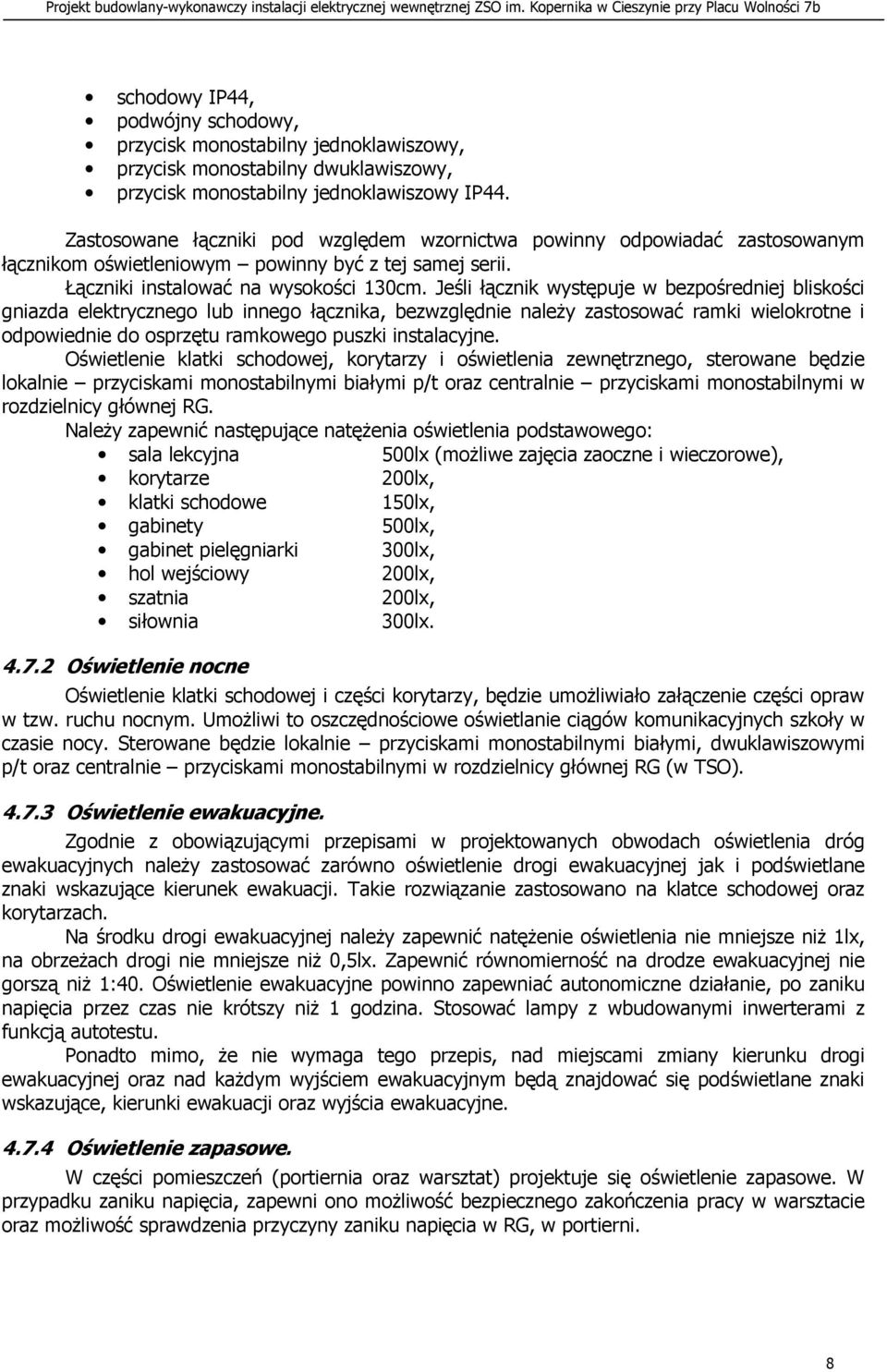

8 schodowy IP44, podwójny schodowy, przycisk monostabilny jednoklawiszowy, przycisk monostabilny dwuklawiszowy, przycisk monostabilny jednoklawiszowy IP44. Zastosowane łączniki pod względem wzornictwa powinny odpowiadać zastosowanym łącznikom oświetleniowym powinny być z tej samej serii. Łączniki instalować na wysokości 130cm. Jeśli łącznik występuje w bezpośredniej bliskości gniazda elektrycznego lub innego łącznika, bezwzględnie naleŝy zastosować ramki wielokrotne i odpowiednie do osprzętu ramkowego puszki instalacyjne. Oświetlenie klatki schodowej, korytarzy i oświetlenia zewnętrznego, sterowane będzie lokalnie przyciskami monostabilnymi białymi p/t oraz centralnie przyciskami monostabilnymi w rozdzielnicy głównej RG. NaleŜy zapewnić następujące natęŝenia oświetlenia podstawowego: sala lekcyjna 500lx (moŝliwe zajęcia zaoczne i wieczorowe), korytarze 200lx, klatki schodowe 150lx, gabinety 500lx, gabinet pielęgniarki 300lx, hol wejściowy 200lx, szatnia 200lx, siłownia 300lx Oświetlenie nocne Oświetlenie klatki schodowej i części korytarzy, będzie umoŝliwiało załączenie części opraw w tzw. ruchu nocnym. UmoŜliwi to oszczędnościowe oświetlanie ciągów komunikacyjnych szkoły w czasie nocy. Sterowane będzie lokalnie przyciskami monostabilnymi białymi, dwuklawiszowymi p/t oraz centralnie przyciskami monostabilnymi w rozdzielnicy głównej RG (w TSO) Oświetlenie ewakuacyjne. Zgodnie z obowiązującymi przepisami w projektowanych obwodach oświetlenia dróg ewakuacyjnych naleŝy zastosować zarówno oświetlenie drogi ewakuacyjnej jak i podświetlane znaki wskazujące kierunek ewakuacji. Takie rozwiązanie zastosowano na klatce schodowej oraz korytarzach. Na środku drogi ewakuacyjnej naleŝy zapewnić natęŝenie oświetlenia nie mniejsze niŝ 1lx, na obrzeŝach drogi nie mniejsze niŝ 0,5lx. Zapewnić równomierność na drodze ewakuacyjnej nie gorszą niŝ 1:40. Oświetlenie ewakuacyjne powinno zapewniać autonomiczne działanie, po zaniku napięcia przez czas nie krótszy niŝ 1 godzina. Stosować lampy z wbudowanymi inwerterami z funkcją autotestu. Ponadto mimo, Ŝe nie wymaga tego przepis, nad miejscami zmiany kierunku drogi ewakuacyjnej oraz nad kaŝdym wyjściem ewakuacyjnym będą znajdować się podświetlane znaki wskazujące, kierunki ewakuacji oraz wyjścia ewakuacyjne Oświetlenie zapasowe. W części pomieszczeń (portiernia oraz warsztat) projektuje się oświetlenie zapasowe. W przypadku zaniku napięcia, zapewni ono moŝliwość bezpiecznego zakończenia pracy w warsztacie oraz moŝliwość sprawdzenia przyczyny zaniku napięcia w RG, w portierni. 8
9 4.7.5 Oprawy oświetleniowe uŝyte w projekcie W projekcie uŝyto następujące oprawy oświetleniowe: Lista opraw Symbol Opis A21 Thorn Set JUPITER 2 1X35W HF JUPITER 2 1x35/49/80 DSB (raster matowy PAR) A31 Thorn Set JUPITER 2 2X49W HF JUPITER 2 2x35/49/80 DSB (raster matowy PAR) A32 Thorn Set JUPITER 2 DI 2X49W HF JUPITER 2 2x35/49/80 PC OP (płyta OPAL) A41 Thorn Set JUPITER 2 DI 2X80W HF JUPITER 2 2x35/49/80 DSB (raster matowy PAR) JUPITER 2 TWIN LAMP 35/49/80 RPR KIT (osłona od góry) A42 Thorn Set JUPITER 2 DI 2X80W HF JUPITER 2 2x35/49/80 PC OP (płyta OPAL) JUPITER 2 TWIN LAMP 35/49/80 RPR KIT (osłona od góry) B1 Thorn AQUAF2 1x36W T26 HF L000 B21 Thorn Set AQUAF2 2x36W T26 CP L000 B22 Thorn Set AQUAF2 2x36W T26 CP L FORCE2 R 2x28/36 B41 Thorn Set AQUAF2 2x58W T26 CP L000 B42 Thorn Set AQUAF2 2x58W T26 CP L FORCE2 R 2x35/49/58 C Thorn AVANTI 5315 I/D 2X55W TC-L HF P Thorn EYE VS 1x42, osłona stała T Thorn OPTUS IV WHITEBOARD 1X49W HF WHI RAS Ewakuacyjne Thorn Voyager ALU118S 1NM (1x18W, 1h, na ciemno) kierunkowe (zawiesie linkowe) Uwaga: DI lampa z dodatkowym oświetleniem pośrednim. Wszystkie wskazane powyŝej oprawy oświetleniowe zaprojektowano jako przykładowe. Dopuszcza się zamianę lamp na inne, odpowiadające w/w oprawom jakościowo, estetyczne oraz technicznie, a w szczególności pod względem parametrów świetlnych (energooszczędność źródeł światła, strumień światła, krzywa światłości, a co za tym idzie natęŝenie oświetlenia, równomierność oświetlenia, olśnienia). 4.8 Ochrona przeciwporaŝeniowa We wszystkich instalacjach stosować ochronę przed dotykiem bezpośrednim - izolację i obudowy izolacyjne. Jako ochronę przed dotykiem pośrednim naleŝy stosować samoczynne wyłączenie zasilania realizowane przy pomocy wyłączników nadmiarowo-prądowych oraz róŝnicowoprądowych. W wyłączniki róŝnicowoprądowe wyposaŝono wszystkie obwody gniazdowe. Ponadto zastosowano rozdzielnice o II kl. ochronności (zarówno RG, jak i podrozdzielnice). 4.9 Ochrona przeciwprzepięciowa Projektuje się ochronę przepięciową, z wykorzystaniem odpowiednich ochronników przepięciowych. W rozdzielnicy RG zastosować ochronniki kat. I+II (B+C) 100kA. Ponadto w gniazdach elektrycznych oznaczonych literą K naleŝy zastosować ochronniki kat. III (D). 9
10 4.10 Ochrona odgromowa Budynek jest wyposaŝony w instalację odgromową. Nie przewiduje się ingerencji w istniejący system zwodów i przewodów odprowadzających Uziom Obecnie budynek jest wyposaŝony w uziom. Do istniejącego uziomu podłączyć szynę PE w rozdzielnicy RG. Jest to niezbędne ze względu na zastosowanie w budynku instalacji elektrycznych w systemie TT. 5 Wytyczne dla Szkoły Podstawowej nr4 W związku z remontem instalacji elektrycznych Liceum, ze względu na to, Ŝe zarówno Liceum jak i Szkoła Podstawowa znajdują się w jednym budynku i jednej strefie poŝarowej, naleŝy wprowadzić teŝ zmiany w instalacjach elektrycznych Szkoły Podstawowej: 1. Przenieść z LO do SP rozdzielnicę kuchni. Obecnie znajduje się ona na parterze LO (koło pomieszczenia nr 12 LO). Rozdzielnica ta obsługuje tylko obwody SP. 2. Przystosować zasilanie SP do wyłączenia poŝarowego za pomocą przycisku poŝarowego, zaprojektowanego w holu LO (zastosować wyłącznik lub rozłącznik z cewką wzrostową). 3. Wyłącznik poŝarowy SP podłączyć do przycisku LO (do drugiego zestyku). 4. Po dostosowaniu wyłącznika poŝarowego SP, podłączyć do przycisku poŝarowego SP wyłącznik LO. Oba przyciski powinny być wyposaŝone w dwa zestyki (1-LO, 2-SP). PowyŜej opisane zmiany w obwodach SP, nie są ujęte w niniejszym projekcie, nie są teŝ ujęte w kosztorysach będących jego uzupełnieniem. Ponadto naleŝy rozwaŝyć w przyszłości doprowadzenie do stanu, gdzie zarówno SP, jak i LO są osobnymi strefami poŝarowymi. Opracował: Dariusz Sawicki 10
