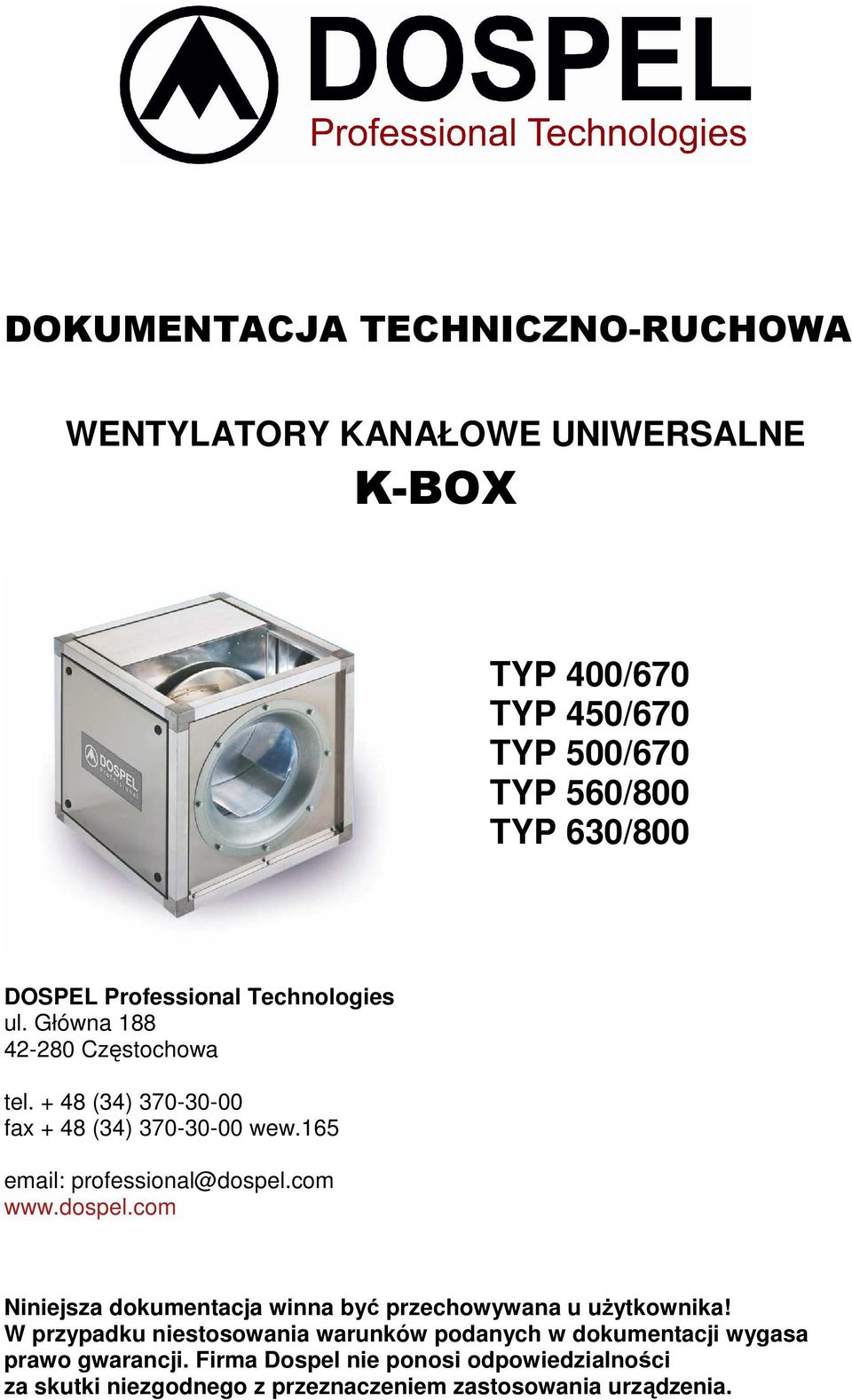

1 DOKUMENTACJA TECHNICZNO-RUCHOWA WENTYLATORY KANAŁOWE UNIWERSALNE K-BOX TYP 400/670 TYP 450/670 TYP 500/670 TYP 560/800 TYP 630/800 DOSPEL Professional Technologies ul. Główna Częstochowa tel (34) fax + 48 (34) wew professional@dospel.com Niniejsza dokumentacja winna być przechowywana u uŝytkownika! W przypadku niestosowania warunków podanych w dokumentacji wygasa prawo gwarancji. Firma Dospel nie ponosi odpowiedzialności za skutki niezgodnego z przeznaczeniem zastosowania urządzenia.

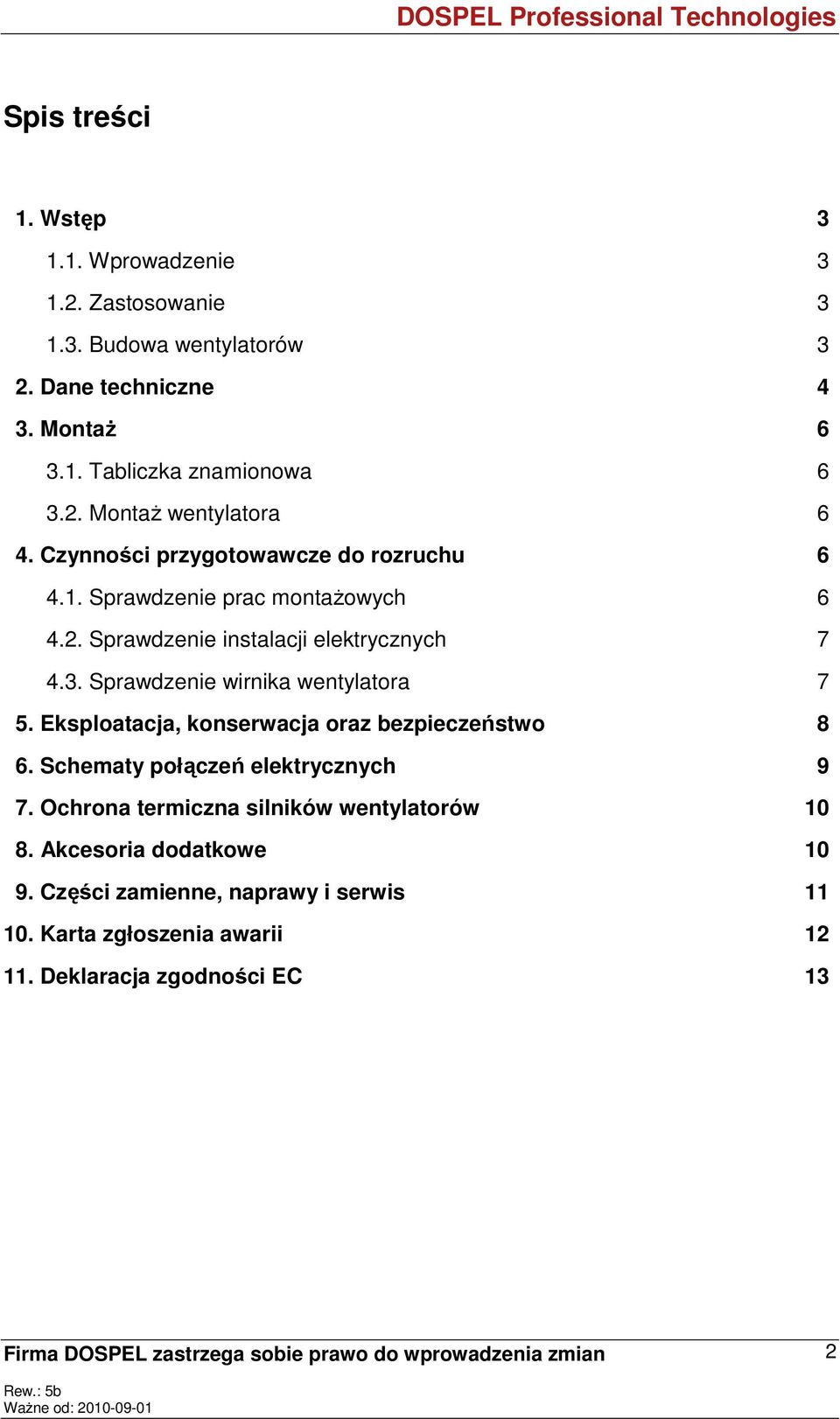

2 Spis treści 1. Wstęp Wprowadzenie Zastosowanie Budowa wentylatorów 3 2. Dane techniczne 4 3. MontaŜ Tabliczka znamionowa MontaŜ wentylatora 6 4. Czynności przygotowawcze do rozruchu Sprawdzenie prac montaŝowych Sprawdzenie instalacji elektrycznych Sprawdzenie wirnika wentylatora 7 5. Eksploatacja, konserwacja oraz bezpieczeństwo 8 6. Schematy połączeń elektrycznych 9 7. Ochrona termiczna silników wentylatorów Akcesoria dodatkowe Części zamienne, naprawy i serwis Karta zgłoszenia awarii Deklaracja zgodności EC 13 2

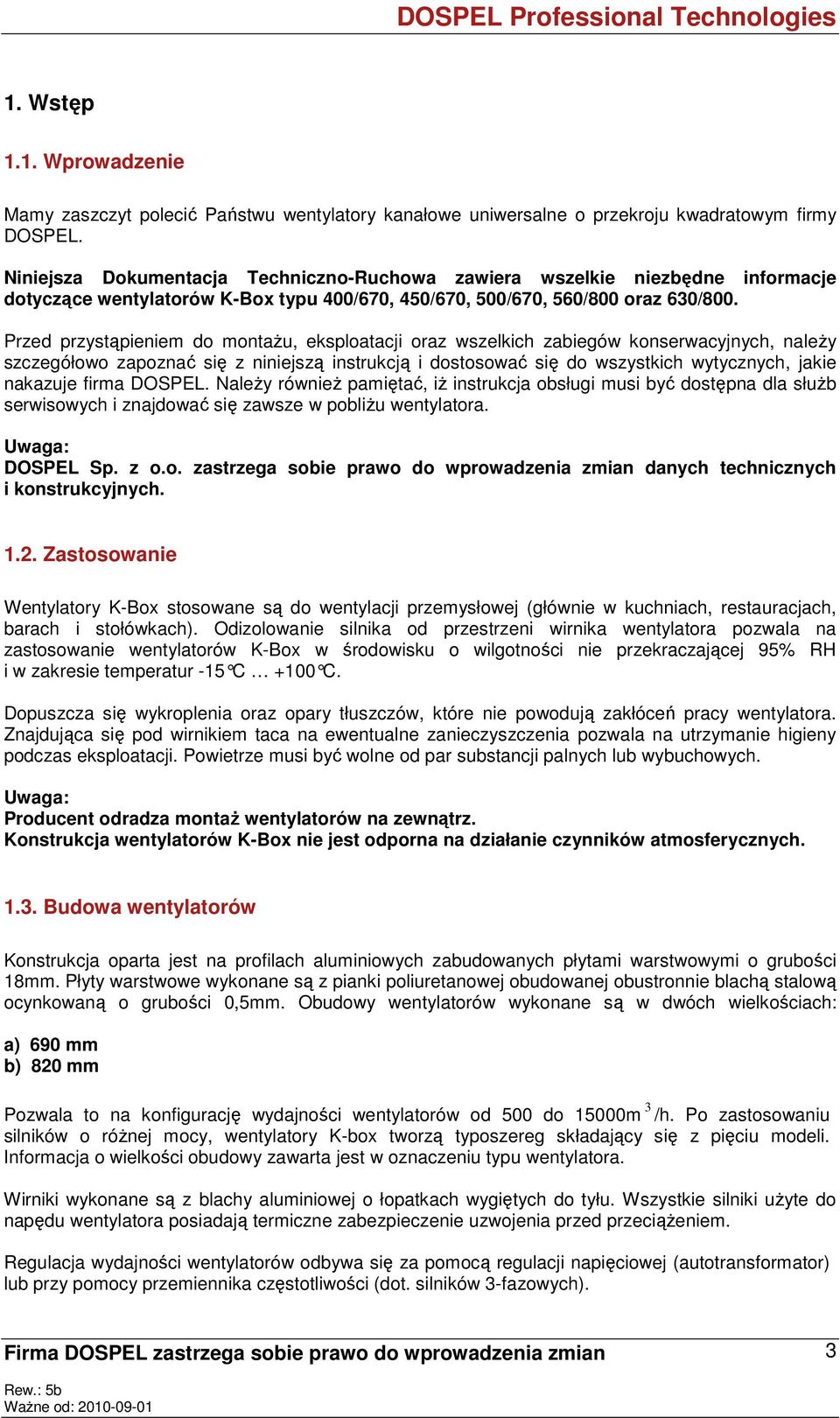

3 1. Wstęp 1.1. Wprowadzenie Mamy zaszczyt polecić Państwu wentylatory kanałowe uniwersalne o przekroju kwadratowym firmy DOSPEL. Niniejsza Dokumentacja Techniczno-Ruchowa zawiera wszelkie niezbędne informacje dotyczące wentylatorów K-Box typu 400/670, 450/670, 500/670, 560/800 oraz 630/800. Przed przystąpieniem do montaŝu, eksploatacji oraz wszelkich zabiegów konserwacyjnych, naleŝy szczegółowo zapoznać się z niniejszą instrukcją i dostosować się do wszystkich wytycznych, jakie nakazuje firma DOSPEL. NaleŜy równieŝ pamiętać, iŝ instrukcja obsługi musi być dostępna dla słuŝb serwisowych i znajdować się zawsze w pobliŝu wentylatora. Uwaga: DOSPEL Sp. z o.o. zastrzega sobie prawo do wprowadzenia zmian danych technicznych i konstrukcyjnych Zastosowanie Wentylatory K-Box stosowane są do wentylacji przemysłowej (głównie w kuchniach, restauracjach, barach i stołówkach). Odizolowanie silnika od przestrzeni wirnika wentylatora pozwala na zastosowanie wentylatorów K-Box w środowisku o wilgotności nie przekraczającej 95% RH i w zakresie temperatur -15 C +100 C. Dopuszcza się wykroplenia oraz opary tłuszczów, które nie powodują zakłóceń pracy wentylatora. Znajdująca się pod wirnikiem taca na ewentualne zanieczyszczenia pozwala na utrzymanie higieny podczas eksploatacji. Powietrze musi być wolne od par substancji palnych lub wybuchowych. Uwaga: Producent odradza montaŝ wentylatorów na zewnątrz. Konstrukcja wentylatorów K-Box nie jest odporna na działanie czynników atmosferycznych Budowa wentylatorów Konstrukcja oparta jest na profilach aluminiowych zabudowanych płytami warstwowymi o grubości 18mm. Płyty warstwowe wykonane są z pianki poliuretanowej obudowanej obustronnie blachą stalową ocynkowaną o grubości 0,5mm. Obudowy wentylatorów wykonane są w dwóch wielkościach: a) 690 mm b) 820 mm Pozwala to na konfigurację wydajności wentylatorów od 500 do 15000m 3 /h. Po zastosowaniu silników o róŝnej mocy, wentylatory K-box tworzą typoszereg składający się z pięciu modeli. Informacja o wielkości obudowy zawarta jest w oznaczeniu typu wentylatora. Wirniki wykonane są z blachy aluminiowej o łopatkach wygiętych do tyłu. Wszystkie silniki uŝyte do napędu wentylatora posiadają termiczne zabezpieczenie uzwojenia przed przeciąŝeniem. Regulacja wydajności wentylatorów odbywa się za pomocą regulacji napięciowej (autotransformator) lub przy pomocy przemiennika częstotliwości (dot. silników 3-fazowych). 3

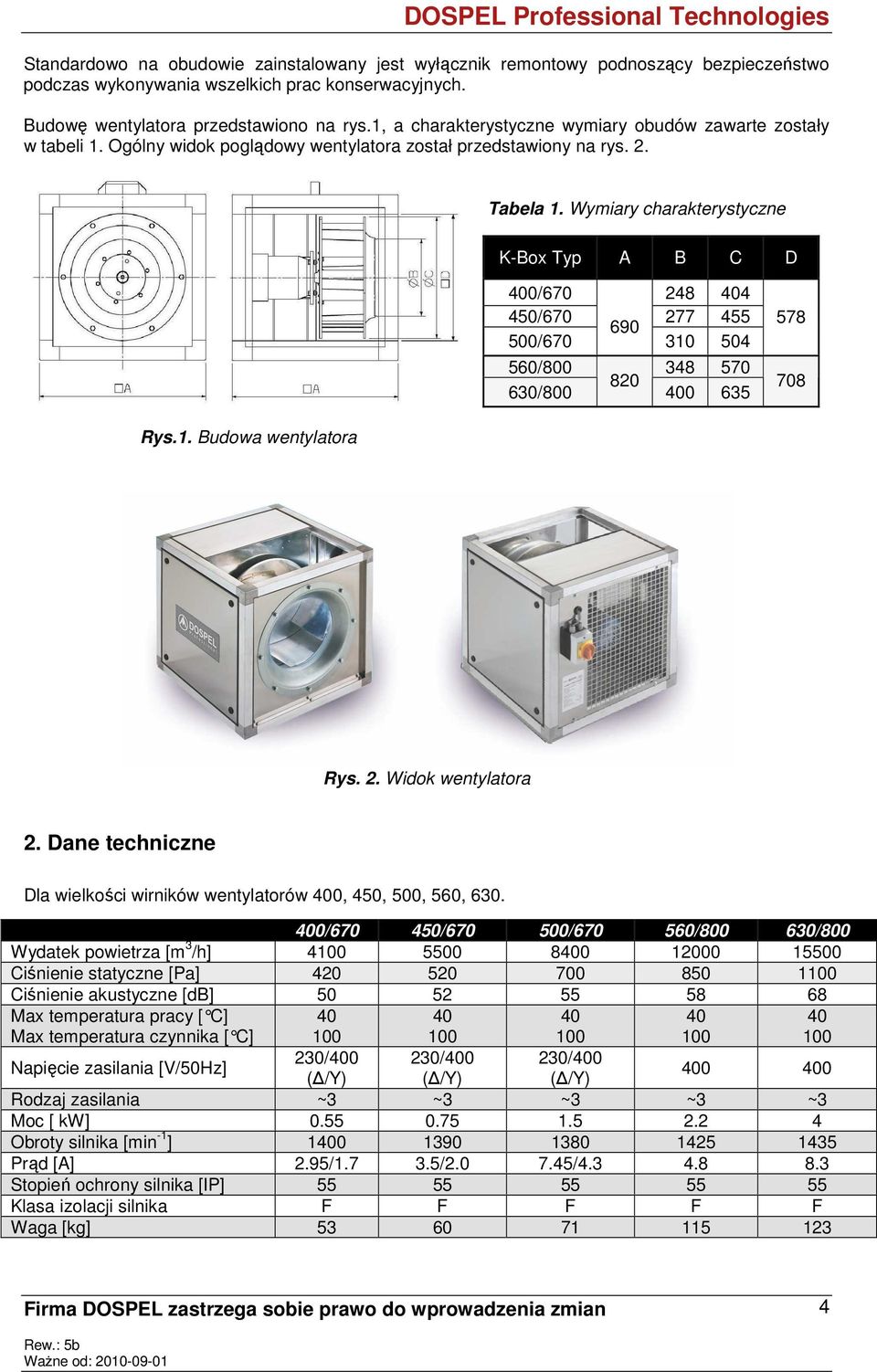

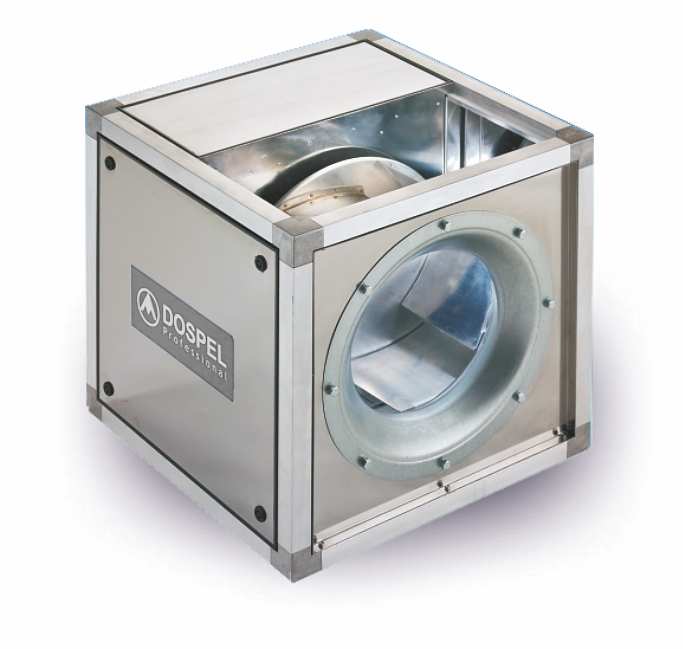

4 Standardowo na obudowie zainstalowany jest wyłącznik remontowy podnoszący bezpieczeństwo podczas wykonywania wszelkich prac konserwacyjnych. Budowę wentylatora przedstawiono na rys.1, a charakterystyczne wymiary obudów zawarte zostały w tabeli 1. Ogólny widok poglądowy wentylatora został przedstawiony na rys. 2. Tabela 1. Wymiary charakterystyczne K-Box Typ A B C D 400/ / / / / Rys.1. Budowa wentylatora Rys. 2. Widok wentylatora 2. Dane techniczne Dla wielkości wirników wentylatorów 400, 450, 500, 560, / / / / /800 Wydatek powietrza [m 3 /h] Ciśnienie statyczne [Pa] Ciśnienie akustyczne [db] Max temperatura pracy [ C] Max temperatura czynnika [ C] Napięcie zasilania [V/50Hz] 230/ / /400 ( /Y) ( /Y) ( /Y) Rodzaj zasilania ~3 ~3 ~3 ~3 ~3 Moc [ kw] Obroty silnika [min -1 ] Prąd [A] 2.95/ / / Stopień ochrony silnika [IP] Klasa izolacji silnika F F F F F Waga [kg]

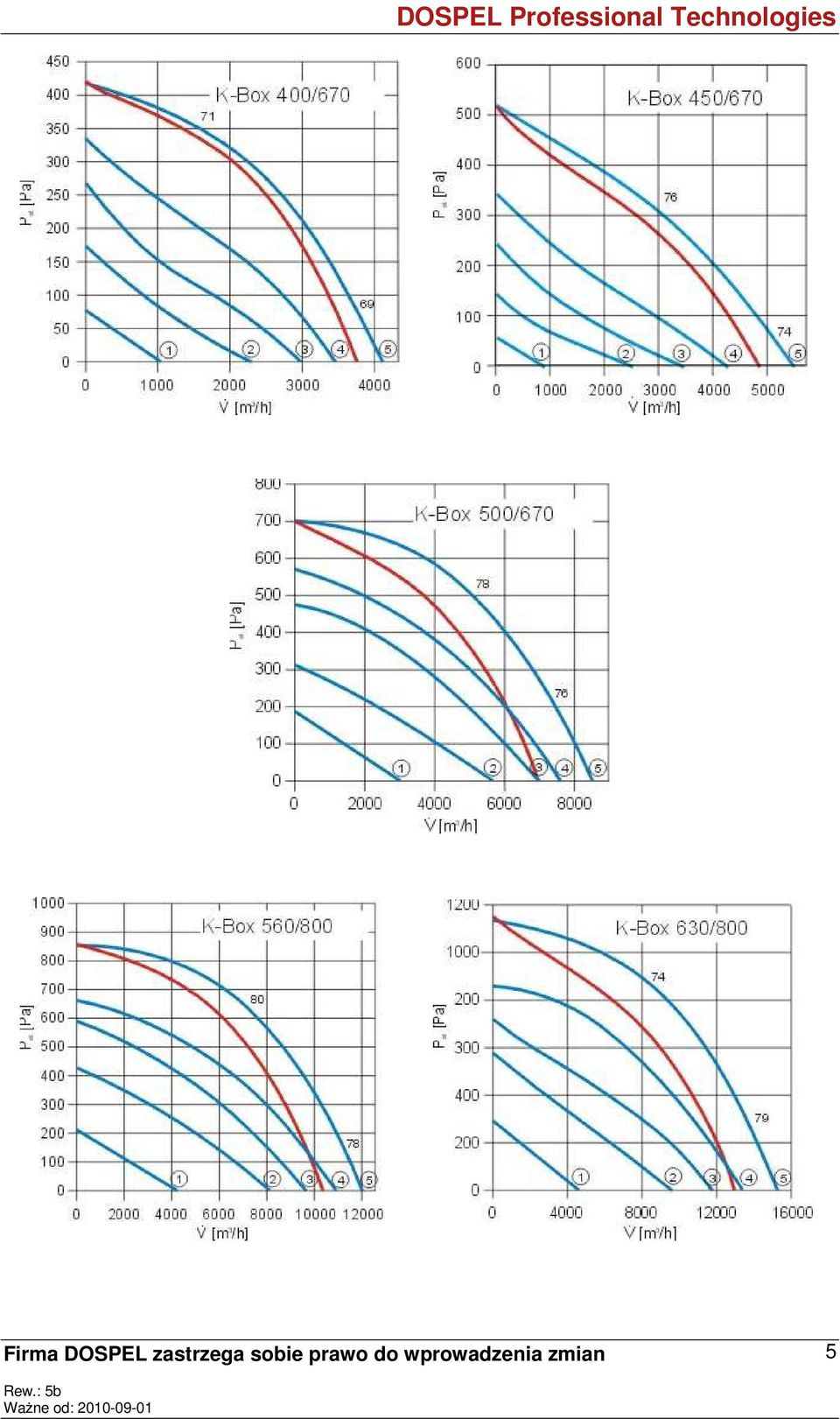

5 5

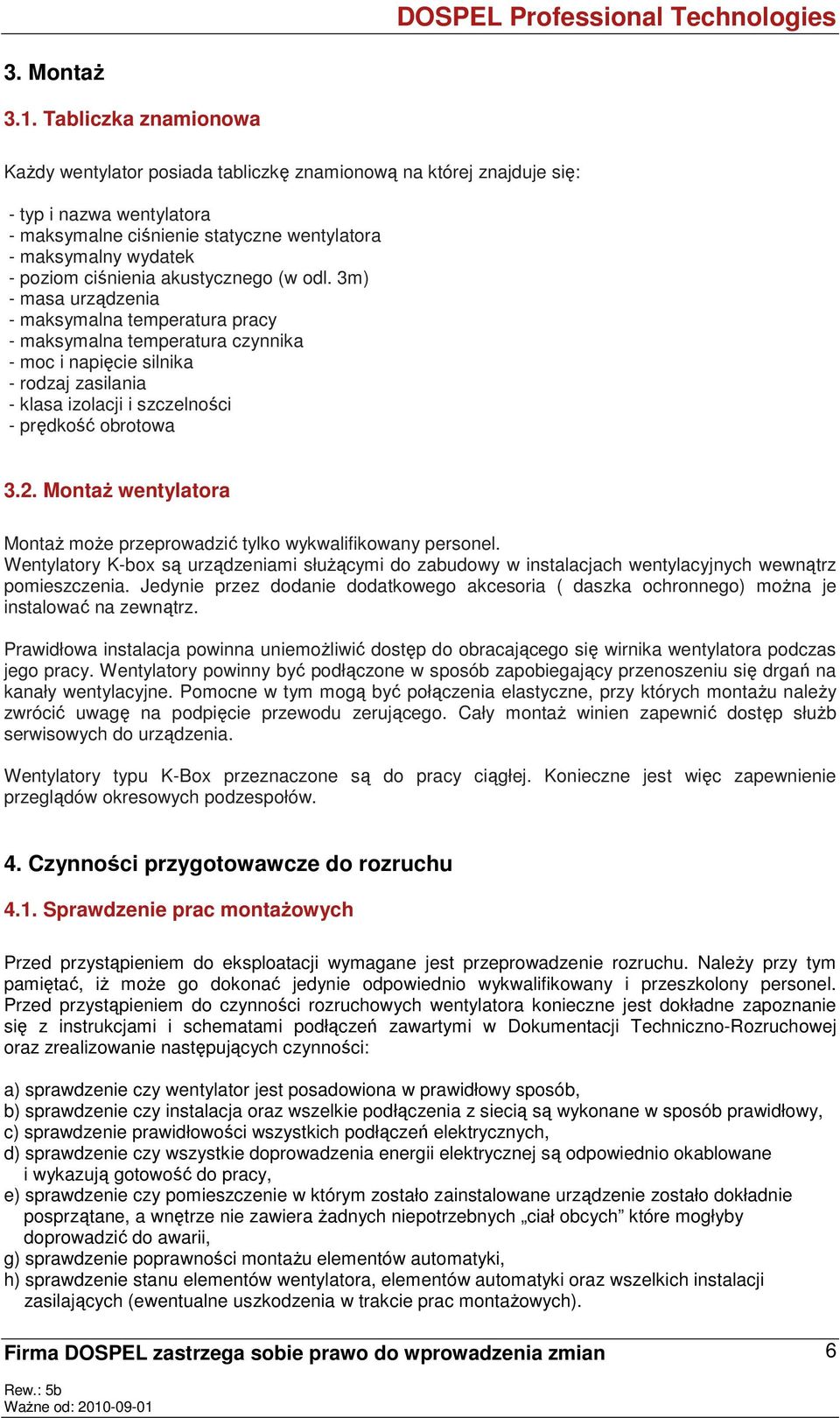

6 3. MontaŜ 3.1. Tabliczka znamionowa KaŜdy wentylator posiada tabliczkę znamionową na której znajduje się: - typ i nazwa wentylatora - maksymalne ciśnienie statyczne wentylatora - maksymalny wydatek - poziom ciśnienia akustycznego (w odl. 3m) - masa urządzenia - maksymalna temperatura pracy - maksymalna temperatura czynnika - moc i napięcie silnika - rodzaj zasilania - klasa izolacji i szczelności - prędkość obrotowa 3.2. MontaŜ wentylatora MontaŜ moŝe przeprowadzić tylko wykwalifikowany personel. Wentylatory K-box są urządzeniami słuŝącymi do zabudowy w instalacjach wentylacyjnych wewnątrz pomieszczenia. Jedynie przez dodanie dodatkowego akcesoria ( daszka ochronnego) moŝna je instalować na zewnątrz. Prawidłowa instalacja powinna uniemoŝliwić dostęp do obracającego się wirnika wentylatora podczas jego pracy. Wentylatory powinny być podłączone w sposób zapobiegający przenoszeniu się drgań na kanały wentylacyjne. Pomocne w tym mogą być połączenia elastyczne, przy których montaŝu naleŝy zwrócić uwagę na podpięcie przewodu zerującego. Cały montaŝ winien zapewnić dostęp słuŝb serwisowych do urządzenia. Wentylatory typu K-Box przeznaczone są do pracy ciągłej. Konieczne jest więc zapewnienie przeglądów okresowych podzespołów. 4. Czynności przygotowawcze do rozruchu 4.1. Sprawdzenie prac montaŝowych Przed przystąpieniem do eksploatacji wymagane jest przeprowadzenie rozruchu. NaleŜy przy tym pamiętać, iŝ moŝe go dokonać jedynie odpowiednio wykwalifikowany i przeszkolony personel. Przed przystąpieniem do czynności rozruchowych wentylatora konieczne jest dokładne zapoznanie się z instrukcjami i schematami podłączeń zawartymi w Dokumentacji Techniczno-Rozruchowej oraz zrealizowanie następujących czynności: a) sprawdzenie czy wentylator jest posadowiona w prawidłowy sposób, b) sprawdzenie czy instalacja oraz wszelkie podłączenia z siecią są wykonane w sposób prawidłowy, c) sprawdzenie prawidłowości wszystkich podłączeń elektrycznych, d) sprawdzenie czy wszystkie doprowadzenia energii elektrycznej są odpowiednio okablowane i wykazują gotowość do pracy, e) sprawdzenie czy pomieszczenie w którym zostało zainstalowane urządzenie zostało dokładnie posprzątane, a wnętrze nie zawiera Ŝadnych niepotrzebnych ciał obcych które mogłyby doprowadzić do awarii, g) sprawdzenie poprawności montaŝu elementów automatyki, h) sprawdzenie stanu elementów wentylatora, elementów automatyki oraz wszelkich instalacji zasilających (ewentualne uszkodzenia w trakcie prac montaŝowych). 6

7 4.2. Sprawdzenie instalacji elektrycznych Połączenia elektryczne wentylatorów powinny być wykonane przez osoby o odpowiednich kwalifikacjach i uprawnieniach, zgodnie z obowiązującymi przepisami w zakresie eksploatacji urządzeń elektrycznych oraz przepisami BHP. Przed przystąpieniem do podłączenia zasilania naleŝy sprawdzić zgodność napięcia i częstotliwości sieci zasilającej z danymi umieszczonymi na tabliczkach znamionowych urządzeń i ich elementów. W przypadku niezgodności, urządzeń nie naleŝy podłączać. Przed uruchomieniem koniecznie naleŝy zweryfikować poprawność podłączenia instalacji elektrycznej, doboru przekrojów i typów przewodów zasilających oraz zabezpieczeń wentylatora zgodnie z posiadanymi schematami elektrycznymi Sprawdzenie wirnika wentylatora Jako pierwsze naleŝy sprawdzić czy z wnętrza oraz najbliŝszego otoczenia wirnika zostały usunięte wszelkie niepotrzebne przedmioty (zarówno zabezpieczenia transportowe jak i urządzenia wykorzystane podczas montaŝu). KaŜde niedopatrzenie moŝe spowodować uszkodzenie wentylatora w momencie zassania przedmiotu lub jego wyrzucenia z jej środka. Wirnik wentylatora musi obracać się swobodnie i w Ŝadnym wypadku nie moŝe ocierać o części obudowy. Następnie naleŝy sprawdzić: - poprawność podłączenia elektrycznego (zgodność ze schematami), - poprawność podłączenia silnika wentylatora (napięcie panujące w sieci musi być takie samo jak to określone na tabliczce silnika), - poprawność podłączenia przewodu uziemiającego - poprawność obrotów silnika (musi odpowiadać kierunkowi strzałki umieszczonej na obudowie wentylatora). Gdy wirnik obraca się w odwrotną stronę- naleŝy zamienić ze sobą fazy w puszce zaciskowej silnika, - prawidłowość zamocowania wszystkich przewodów. JeŜeli wszystkie powyŝsze wytyczne zostały spełnione moŝna zamknąć drzwi rewizyjne. NaleŜy pamiętać, Ŝe praca wentylatora gdy otwarte są drzwi rewizyjne, moŝe trwać jedynie przez kilka sekund. 7

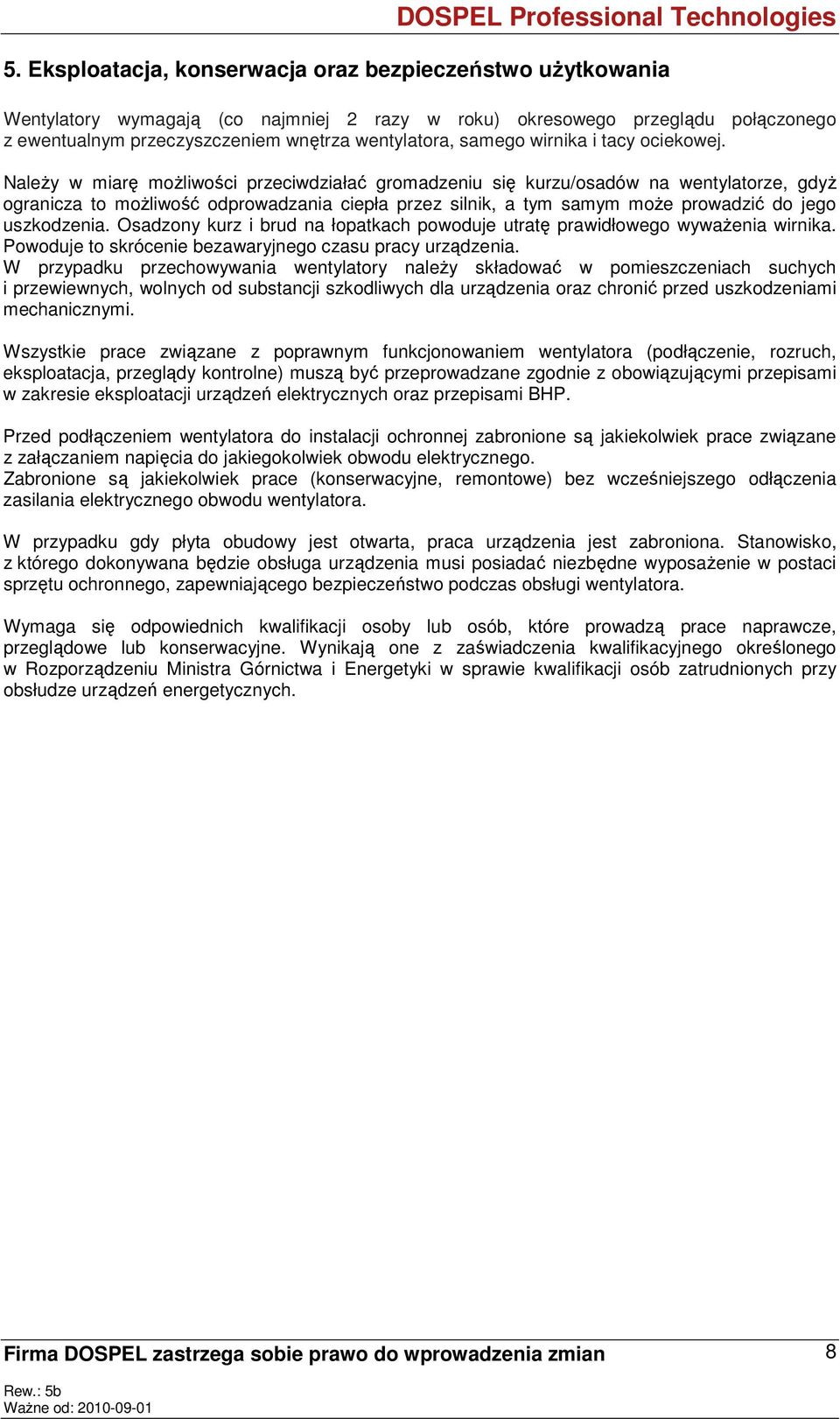

8 5. Eksploatacja, konserwacja oraz bezpieczeństwo uŝytkowania Wentylatory wymagają (co najmniej 2 razy w roku) okresowego przeglądu połączonego z ewentualnym przeczyszczeniem wnętrza wentylatora, samego wirnika i tacy ociekowej. NaleŜy w miarę moŝliwości przeciwdziałać gromadzeniu się kurzu/osadów na wentylatorze, gdyŝ ogranicza to moŝliwość odprowadzania ciepła przez silnik, a tym samym moŝe prowadzić do jego uszkodzenia. Osadzony kurz i brud na łopatkach powoduje utratę prawidłowego wywaŝenia wirnika. Powoduje to skrócenie bezawaryjnego czasu pracy urządzenia. W przypadku przechowywania wentylatory naleŝy składować w pomieszczeniach suchych i przewiewnych, wolnych od substancji szkodliwych dla urządzenia oraz chronić przed uszkodzeniami mechanicznymi. Wszystkie prace związane z poprawnym funkcjonowaniem wentylatora (podłączenie, rozruch, eksploatacja, przeglądy kontrolne) muszą być przeprowadzane zgodnie z obowiązującymi przepisami w zakresie eksploatacji urządzeń elektrycznych oraz przepisami BHP. Przed podłączeniem wentylatora do instalacji ochronnej zabronione są jakiekolwiek prace związane z załączaniem napięcia do jakiegokolwiek obwodu elektrycznego. Zabronione są jakiekolwiek prace (konserwacyjne, remontowe) bez wcześniejszego odłączenia zasilania elektrycznego obwodu wentylatora. W przypadku gdy płyta obudowy jest otwarta, praca urządzenia jest zabroniona. Stanowisko, z którego dokonywana będzie obsługa urządzenia musi posiadać niezbędne wyposaŝenie w postaci sprzętu ochronnego, zapewniającego bezpieczeństwo podczas obsługi wentylatora. Wymaga się odpowiednich kwalifikacji osoby lub osób, które prowadzą prace naprawcze, przeglądowe lub konserwacyjne. Wynikają one z zaświadczenia kwalifikacyjnego określonego w Rozporządzeniu Ministra Górnictwa i Energetyki w sprawie kwalifikacji osób zatrudnionych przy obsłudze urządzeń energetycznych. 8

9 6. Schematy połączeń elektrycznych K-Box silnik wentylatora wyłącznik remontowy M. M. 3~ U1 V1 W1 PE 0,55 kw - 1,5 kw YLYŜo4x1,5 4kW - YLYŜo4x2,5 LIYY2x0, Q 20A PE kabel zasilający 0,55 kw - 1,5 kw - YLYŜo4x1,5 4kW - YLYŜo4x2,5 TK TK TK TK kabel sterowniczy do termokontaktu LIYY2x0,75 Uwaga: Silniki 3~ stosowane w wentylatorach serii K-Box posiadają uzwojenia na znamionowe napięcia 230/400( /Y) lub 400/690( /Y) dlatego: Połączenie w trójkąt stosować przy: - zasilaniu silnika 230/400(D/Y) z przemiennika częstotliwości zasilanego napięciem 1-fazowym (230V 1~) - zasilaniu silnika 400/690(D/Y) bezpośrednio z sieci zasilającej 400V 3~ - zasilaniu silnika 400/690(D/Y) z przemiennika częstotliwości zasilanego napięciem 3-fazowym (400V 3~) Połączenie w gwiazdę stosować przy: - zasilaniu silnika 230/400( /Y) napięciem 3-fazowym (400V 3~) bezpośrednio z sieci zasilającej - zasilaniu silnika 230/400( /Y) napięciem 3-fazowym regulowanym ( V 3~) - zasilaniu silnika 230/400( /Y) z przemiennika częstotliwości zasilanego napięciem 3-fazowym (400V 3~) Uwaga: Podłączenie silników wentylatorów naleŝy realizować poprzez zabezpieczenie przeciąŝeniowe i zwarciowe odpowiednie dla prądu znamionowego zastosowanego typu silnika. 9

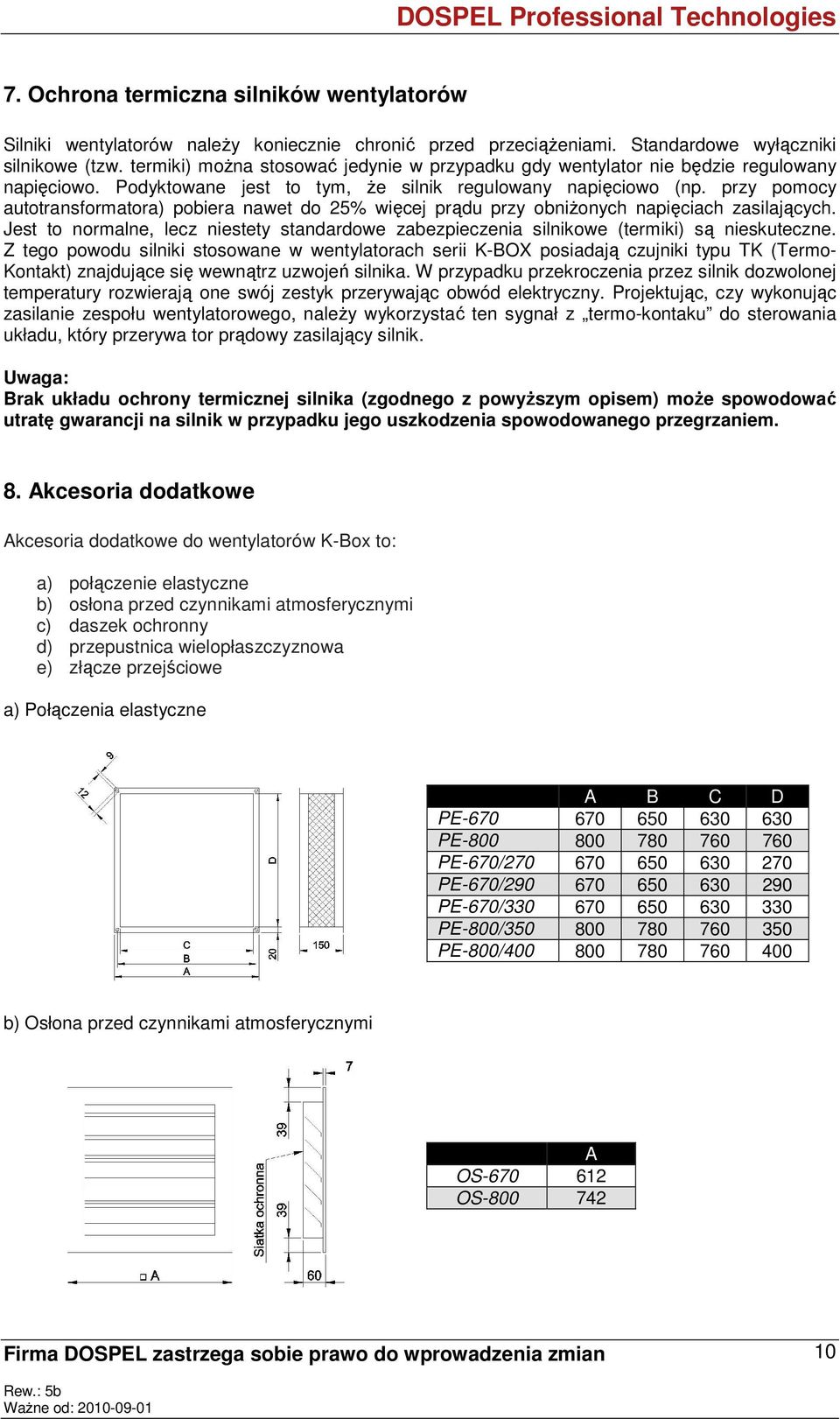

10 7. Ochrona termiczna silników wentylatorów Silniki wentylatorów naleŝy koniecznie chronić przed przeciąŝeniami. Standardowe wyłączniki silnikowe (tzw. termiki) moŝna stosować jedynie w przypadku gdy wentylator nie będzie regulowany napięciowo. Podyktowane jest to tym, Ŝe silnik regulowany napięciowo (np. przy pomocy autotransformatora) pobiera nawet do 25% więcej prądu przy obniŝonych napięciach zasilających. Jest to normalne, lecz niestety standardowe zabezpieczenia silnikowe (termiki) są nieskuteczne. Z tego powodu silniki stosowane w wentylatorach serii K-BOX posiadają czujniki typu TK (Termo- Kontakt) znajdujące się wewnątrz uzwojeń silnika. W przypadku przekroczenia przez silnik dozwolonej temperatury rozwierają one swój zestyk przerywając obwód elektryczny. Projektując, czy wykonując zasilanie zespołu wentylatorowego, naleŝy wykorzystać ten sygnał z termo-kontaku do sterowania układu, który przerywa tor prądowy zasilający silnik. Uwaga: Brak układu ochrony termicznej silnika (zgodnego z powyŝszym opisem) moŝe spowodować utratę gwarancji na silnik w przypadku jego uszkodzenia spowodowanego przegrzaniem. 8. Akcesoria dodatkowe Akcesoria dodatkowe do wentylatorów K-Box to: a) połączenie elastyczne b) osłona przed czynnikami atmosferycznymi c) daszek ochronny d) przepustnica wielopłaszczyznowa e) złącze przejściowe a) Połączenia elastyczne A B C D PE PE PE-670/ PE-670/ PE-670/ PE-800/ PE-800/ b) Osłona przed czynnikami atmosferycznymi A OS OS

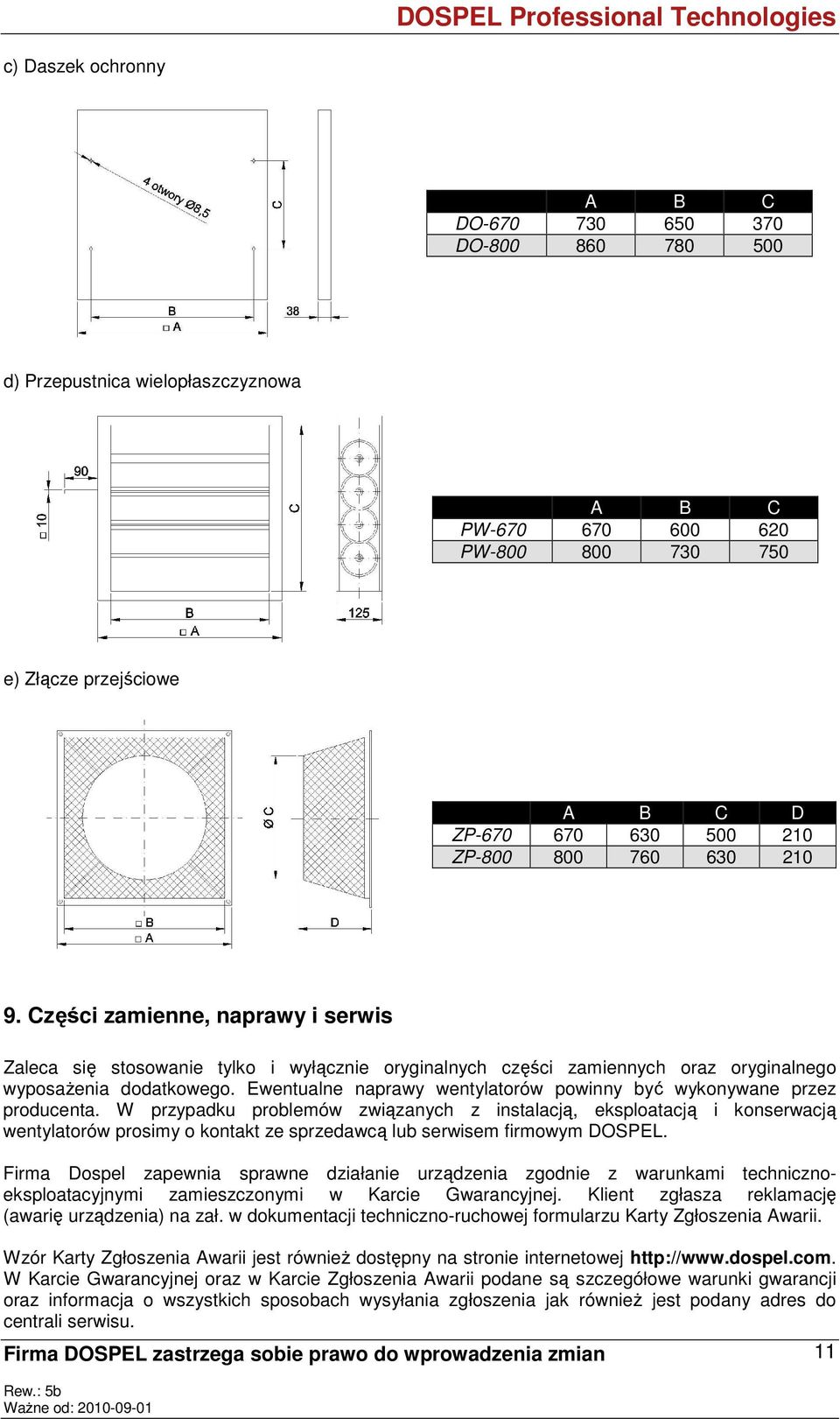

11 c) Daszek ochronny A B C DO DO d) Przepustnica wielopłaszczyznowa A B C PW PW e) Złącze przejściowe A B C D ZP ZP Części zamienne, naprawy i serwis Zaleca się stosowanie tylko i wyłącznie oryginalnych części zamiennych oraz oryginalnego wyposaŝenia dodatkowego. Ewentualne naprawy wentylatorów powinny być wykonywane przez producenta. W przypadku problemów związanych z instalacją, eksploatacją i konserwacją wentylatorów prosimy o kontakt ze sprzedawcą lub serwisem firmowym DOSPEL. Firma Dospel zapewnia sprawne działanie urządzenia zgodnie z warunkami technicznoeksploatacyjnymi zamieszczonymi w Karcie Gwarancyjnej. Klient zgłasza reklamację (awarię urządzenia) na zał. w dokumentacji techniczno-ruchowej formularzu Karty Zgłoszenia Awarii. Wzór Karty Zgłoszenia Awarii jest równieŝ dostępny na stronie internetowej W Karcie Gwarancyjnej oraz w Karcie Zgłoszenia Awarii podane są szczegółowe warunki gwarancji oraz informacja o wszystkich sposobach wysyłania zgłoszenia jak równieŝ jest podany adres do centrali serwisu. 11

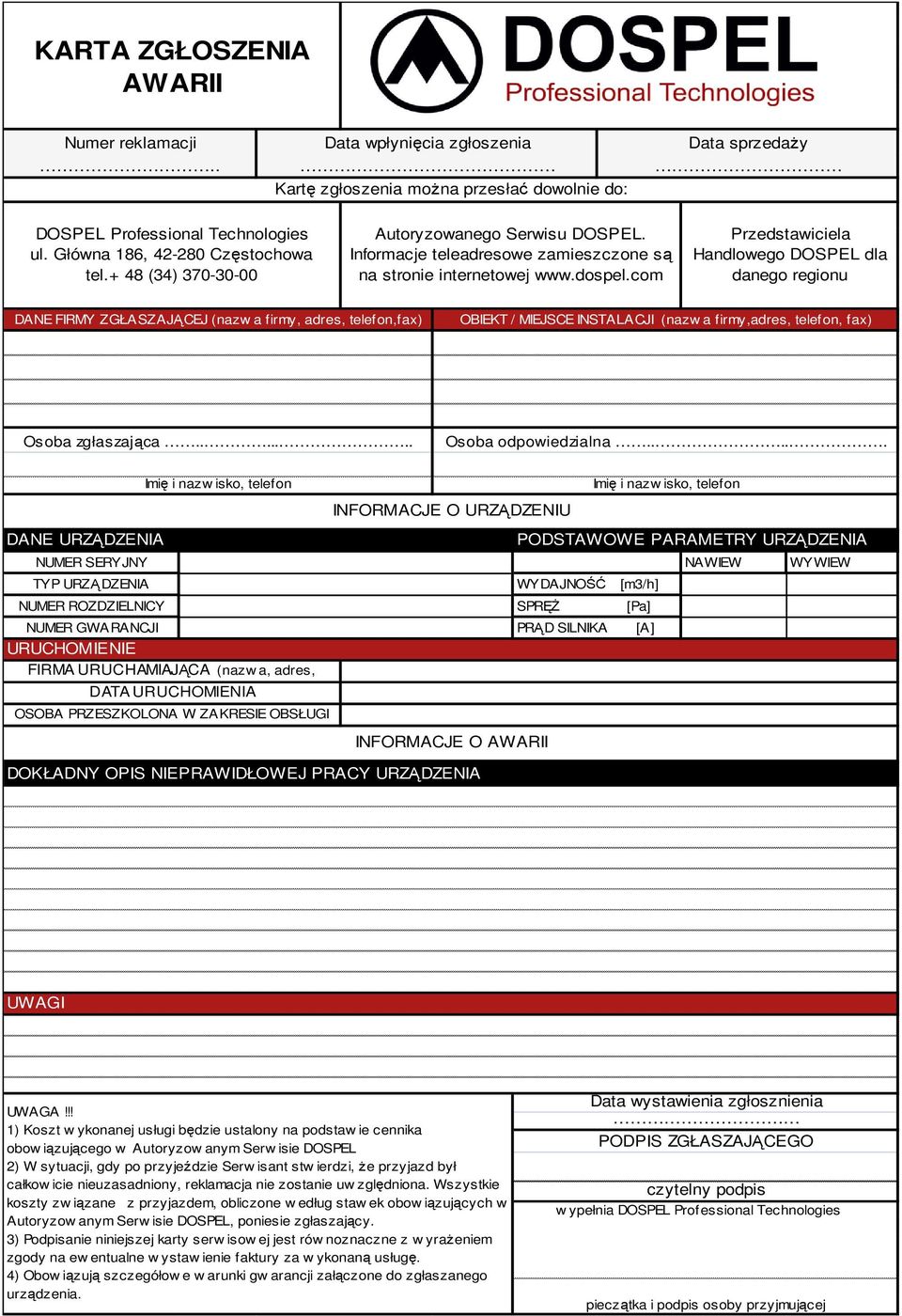

12 KARTA ZGŁOSZENIA AWARII Numer reklamacji Data wpłynięcia zgłoszenia Data sprzedaŝy.. Kartę zgłoszenia moŝna przesłać dowolnie do: DOSPEL Professional Technologies ul. Główna 186, Częstochowa tel.+ 48 (34) Autoryzowanego Serwisu DOSPEL. Informacje teleadresowe zamieszczone są na stronie internetowej Przedstawiciela Handlowego DOSPEL dla danego regionu DANE FIRMY ZGŁASZAJĄCEJ (nazw a firmy, adres, telefon,fax) OBIEKT / MIEJSCE INSTALACJI (nazw a firmy,adres, telefon, fax) Osoba zgłaszająca Osoba odpowiedzialna..... Imię i nazw isko, telefon Imię i nazw isko, telefon INFORMACJE O URZĄDZENIU DANE URZĄDZENIA NUMER SERYJNY TYP URZĄDZENIA NUMER ROZDZIELNICY NUMER GWARANCJI URUCHOMIENIE FIRMA URUCHAMIAJĄCA (nazw a, adres, DATA URUCHOMIENIA telefon) OSOBA PRZESZKOLONA W ZAKRESIE OBSŁUGI PODSTAWOWE PARAMETRY URZĄDZENIA NAWIEW WYWIEW WYDAJNOŚĆ [m3/h] SPRĘś [Pa] PRĄD SILNIKA [A] INFORMACJE O AWARII DOKŁADNY OPIS NIEPRAWIDŁOWEJ PRACY URZĄDZENIA UWAGI UWAGA!!! 1) Koszt w ykonanej usługi będzie ustalony na podstaw ie cennika obow iązującego w Autoryzow anym Serw isie DOSPEL 2) W sytuacji, gdy po przyjeździe Serw isant stw ierdzi, Ŝe przyjazd był całkow icie nieuzasadniony, reklamacja nie zostanie uw zględniona. Wszystkie koszty zw iązane z przyjazdem, obliczone w edług staw ek obow iązujących w Autoryzow anym Serw isie DOSPEL, poniesie zgłaszający. 3) Podpisanie niniejszej karty serw isow ej jest rów noznaczne z w yraŝeniem zgody na ew entualne w ystaw ienie faktury za w ykonaną usługę. 4) Obow iązują szczegółow e w arunki gw arancji załączone do zgłaszanego urządzenia. Data wystawienia zgłosznienia PODPIS ZGŁASZAJĄCEGO czytelny podpis w ypełnia DOSPEL Professional Technologies pieczątka i podpis osoby przyjmującej
