Router bezprzewodowy LTE MF910. Skrócona instrukcja obsługi

Transkrypt

1 Router bezprzewodowy LTE MF910 Skrócona instrukcja obsługi 1

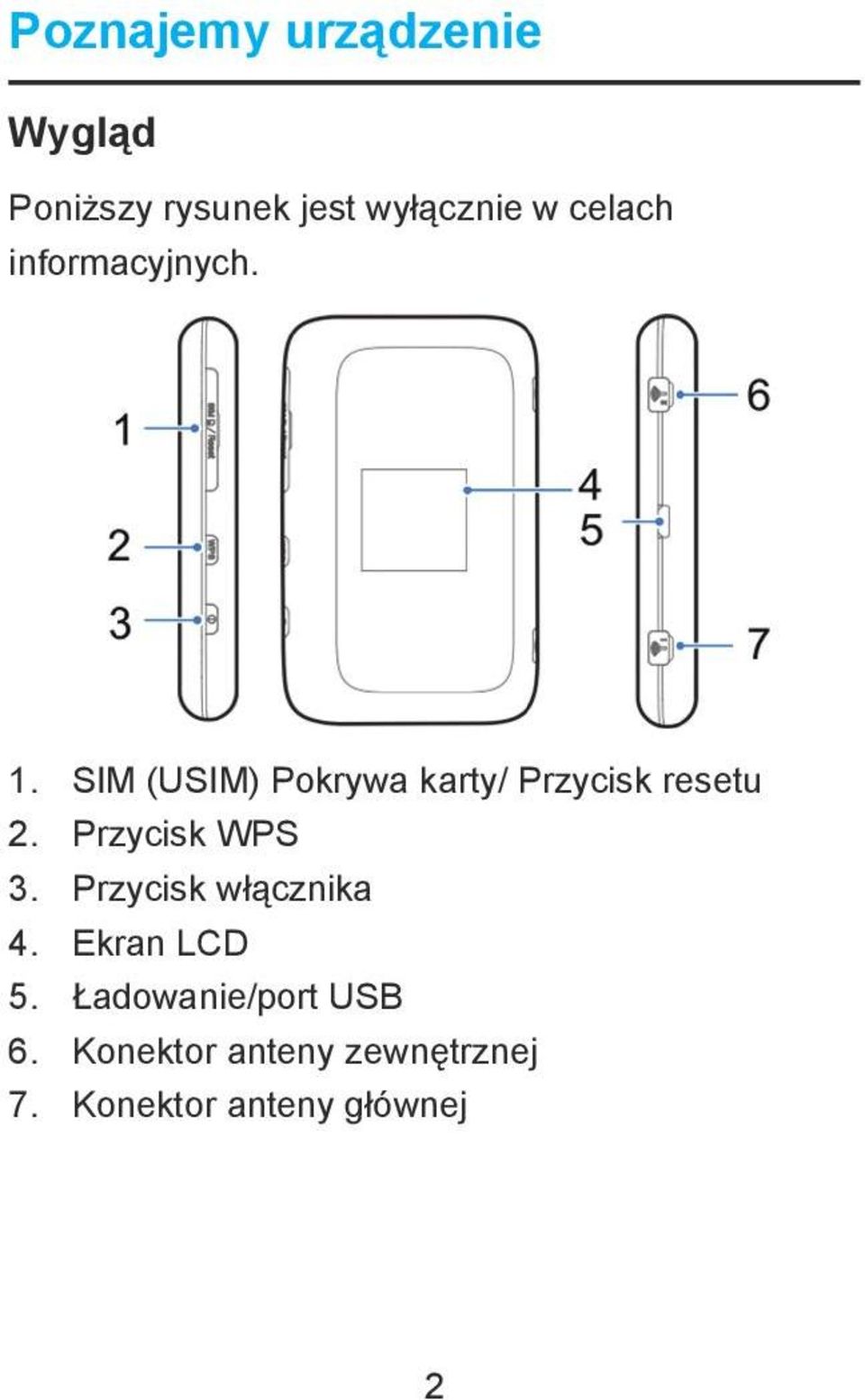

2 Poznajemy urządzenie Wygląd Poniższy rysunek jest wyłącznie w celach informacyjnych. 1. SIM (USIM) Pokrywa karty/ Przycisk resetu 2. Przycisk WPS 3. Przycisk włącznika 4. Ekran LCD 5. Ładowanie/port USB 6. Konektor anteny zewnętrznej 7. Konektor anteny głównej 2

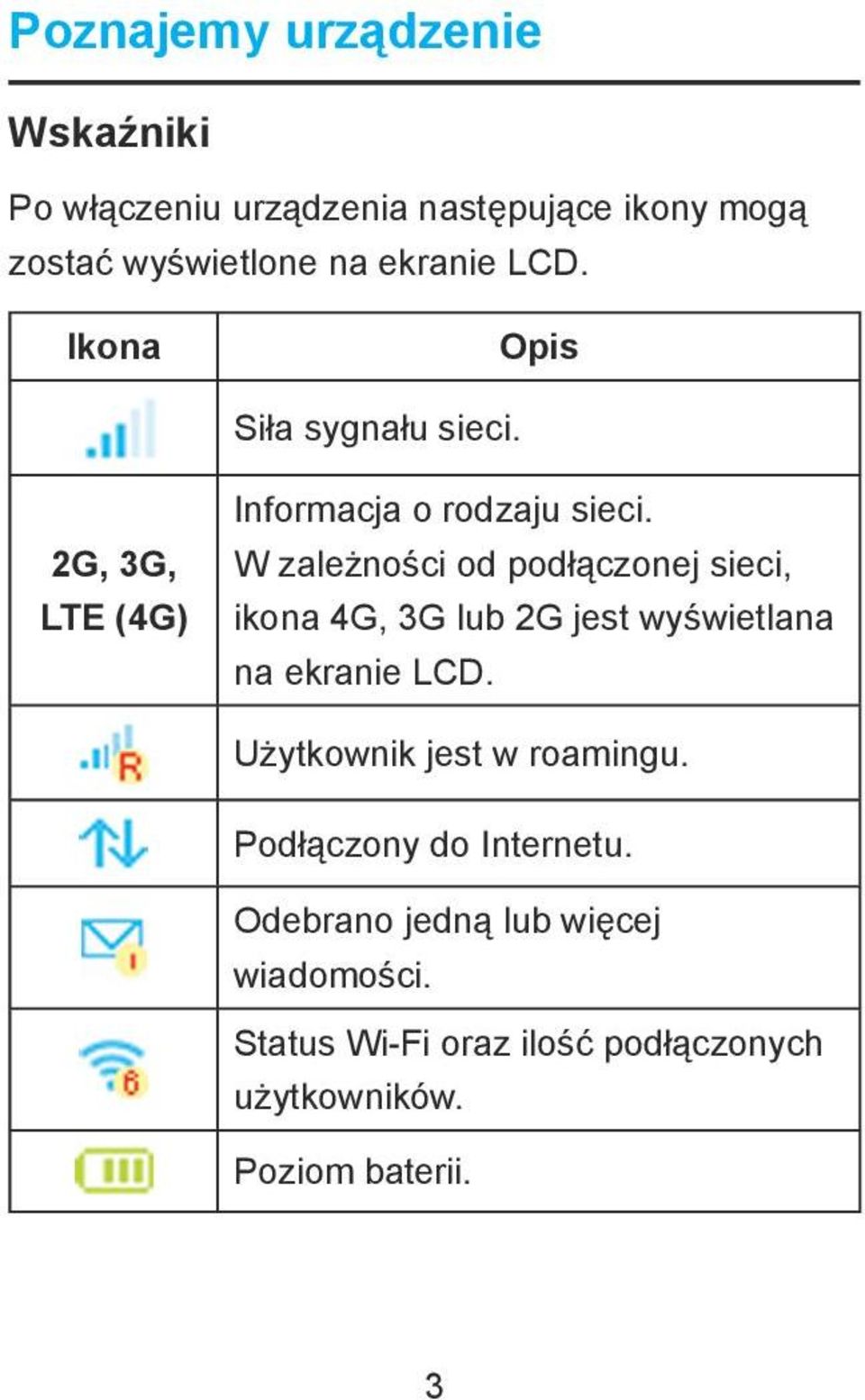

3 Poznajemy urządzenie Wskaźniki Po włączeniu urządzenia następujące ikony mogą zostać wyświetlone na ekranie LCD. Ikona Opis Siła sygnału sieci. 2G, 3G, LTE (4G) Informacja o rodzaju sieci. W zależności od podłączonej sieci, ikona 4G, 3G lub 2G jest wyświetlana na ekranie LCD. Użytkownik jest w roamingu. Podłączony do Internetu. Odebrano jedną lub więcej wiadomości. Status Wi-Fi oraz ilość podłączonych użytkowników. Poziom baterii. 3

4 Poznajemy urządzenie Możliwości połączenia Urządzenie może uzyskać dostęp do Internetu na dwa sposoby, co daje możliwość surfowania w Internecie wielu użytkownikom w tym samym czasie. Poniższe ilustracje są jedynie w celach poglądowych. Tryb LTE: użyta karta (U)SIM z dostępem do Internetu. Tryb Internet Wi-Fi: Urządzenie może być podłączone poprzez Wi-Fi do hotspotu lub bezprzewodowego routera WLAN z dostępem do Internetu. UWAGA: Twoje urządzenie i router WLAN muszą być w różnych podsieciach. 4

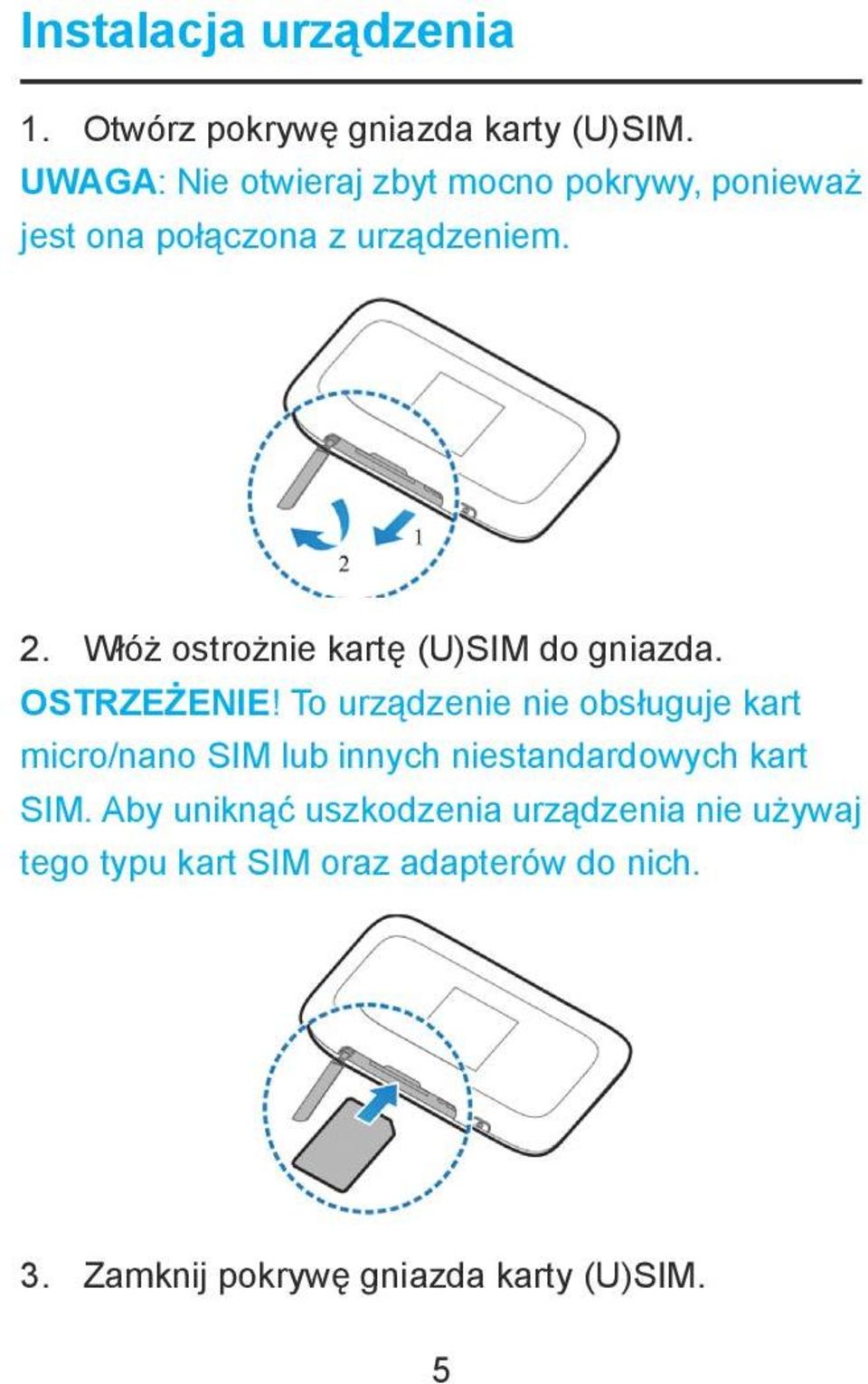

5 Instalacja urządzenia 1. Otwórz pokrywę gniazda karty (U)SIM. UWAGA: Nie otwieraj zbyt mocno pokrywy, ponieważ jest ona połączona z urządzeniem. 2. Włóż ostrożnie kartę (U)SIM do gniazda. OSTRZEŻENIE! To urządzenie nie obsługuje kart micro/nano SIM lub innych niestandardowych kart SIM. Aby uniknąć uszkodzenia urządzenia nie używaj tego typu kart SIM oraz adapterów do nich. 3. Zamknij pokrywę gniazda karty (U)SIM. 5

6 Połączenie z urządzeniem Poprzez Wi-Fi 1. Włącz urządzenie. 2. Upewnij się, że Twój komputer lub inne urządzenie ma włączone Wi-Fi i rozpocznij wyszukiwanie dostępnych sieci bezprzewodowych. UWAGA: Zapoznaj się z obsługą Wi-Fi urządzenia, które chcesz połączyć z routerem. Jeśli korzystasz z komputera, ustaw go na automatyczne uzyskiwanie adresu IP. 3. Wybierz nazwę Wi-Fi (SSID) twojego urządzenia i naciśnij Połącz. 4. Wprowadź hasło Wi-Fi jeśli to konieczne i naciśnij OK. UWAGA: Zapoznaj się z rozdziałem Nazwa sieci Wi-Fi (SSID) i Hasło. 5. Poczekaj do momentu połączenia. 6

7 Połączenie z urządzeniem Poprzez USB 1. Połącz komputer z urządzeniem za pomocą kabla USB. 2. Włącz urządzenie. System operacyjny komputera wykryje i zidentyfikuje automatycznie nowy sprzęt. Po chwili nowe urządzenie zostanie zainstalowane automatycznie. UWAGA: Jeśli system nie rozpocznie automatycznej instalacji urządzenia, uruchom program instalacyjny znajdujący się w katalogu Mój Komputer/ZTEMF Poczekaj do momentu, gdy komputer połączy się z urządzeniem. Nazwa sieci Wi-Fi (SSID) i Hasło Uzyskanie domyślnej nazwy sieci Wi-Fi (SSID) i hasła. Potrzebne dane znajdują sie na naklejce urządzenia. Naciśnij klawisz WPS. Wi-Fi SSID i hasło zostaną wyświetlone na ekranie. 7

8 Konfiguracja Routera MF Sprawdź czy twój router połączony jest z komputerem. 2. Uruchom przeglądarkę Internetu i wpisz adres lub UWAGA: Rekomendujemy użycie następujących przeglądarek: IE (7.0 lub nowszy), Firefox (15.0 lub nowszy), Opera (10.0 lub nowszy), Safari (4.0 lub nowszy), lub Google Chrome (10.0 lub nowszy). 3. Wpisz hasło i zaloguj się do strony konfiguracyjnej Routera MF910. UWAGA: Domyślne hasło to admin Zmiana nazwy Wi-Fi (SSID) lub hasła 1. Zaloguj sie do strony konfiguracyjnej Routera MF Wybierz Ustawienia > Wi-Fi Ustawienia > Ustawienia podstawowe. 3. Zmień Nazwę Sieci (SSID) lub Hasło. 4. Kliknij Zastosuj. 8

9 Dostęp do Internetu Tryb LTE Po tym jak twój komputer, tablet lub inne urządzenie zewnętrzne połączy się z routerem mobilnym możesz uzyskać dostęp do internetu w trybie Automatycznym lub Ręcznym. Domyślnie ustawiony jest tryb Automatyczny. Tryb Automatyczny Ręczny Operacja Urządzenie automatycznie połączy się z Internetem, można surfować po Internecie za pośrednictwem podłączonego komputera lub innego urządzenia zewnętrznego. 1. Zaloguj sie do strony konfiguracyjnej Routera MF Wybierz Ustawienia > Ustawienia sieci > Tryb połączenia WAN > Ręczny, a następnie Zastosuj. 3. Wybierz Home, a następnie Połącz lub Rozłącz. 9

10 Dostęp do Internetu UWAGA: Aby zmodyfikować parametry urządzenia, należy zalogować się do strony konfiguracji Routera MF910. Tryb Internet Wi-Fi 1. Zaloguj się do strony konfiguracyjnej Routera MF Zaznacz Ustawienia > Punkt dostępu. 3. Ustaw Przełączanie punktu dostępu i Preferowana sieć a następnie naciśnij Zastosuj. UWAGA: Ustaw Przełączanie punktu dostępu na Włączony a Preferowana Sieć na Wi-Fi. 4. Połącz się z Wi-Fi hotspot. Poniższe dwie metody podane są w celach informacyjnych. 10

11 Dostęp do Internetu u u Kliknij na Wi-Fi hotspot wyświetlany w obszarze Wi-Fi Hotspot wpisz hasło w odpowiednie miejsce i naciśnij Zastosuj. Kliknij Dodaj, wprowadź informacje o Wi-Fi hotspot i naciśnij Zastosuj. Po pomyślnym połączeniu się z hotspotem Wi-Fi możesz korzystać z Internetu. 11

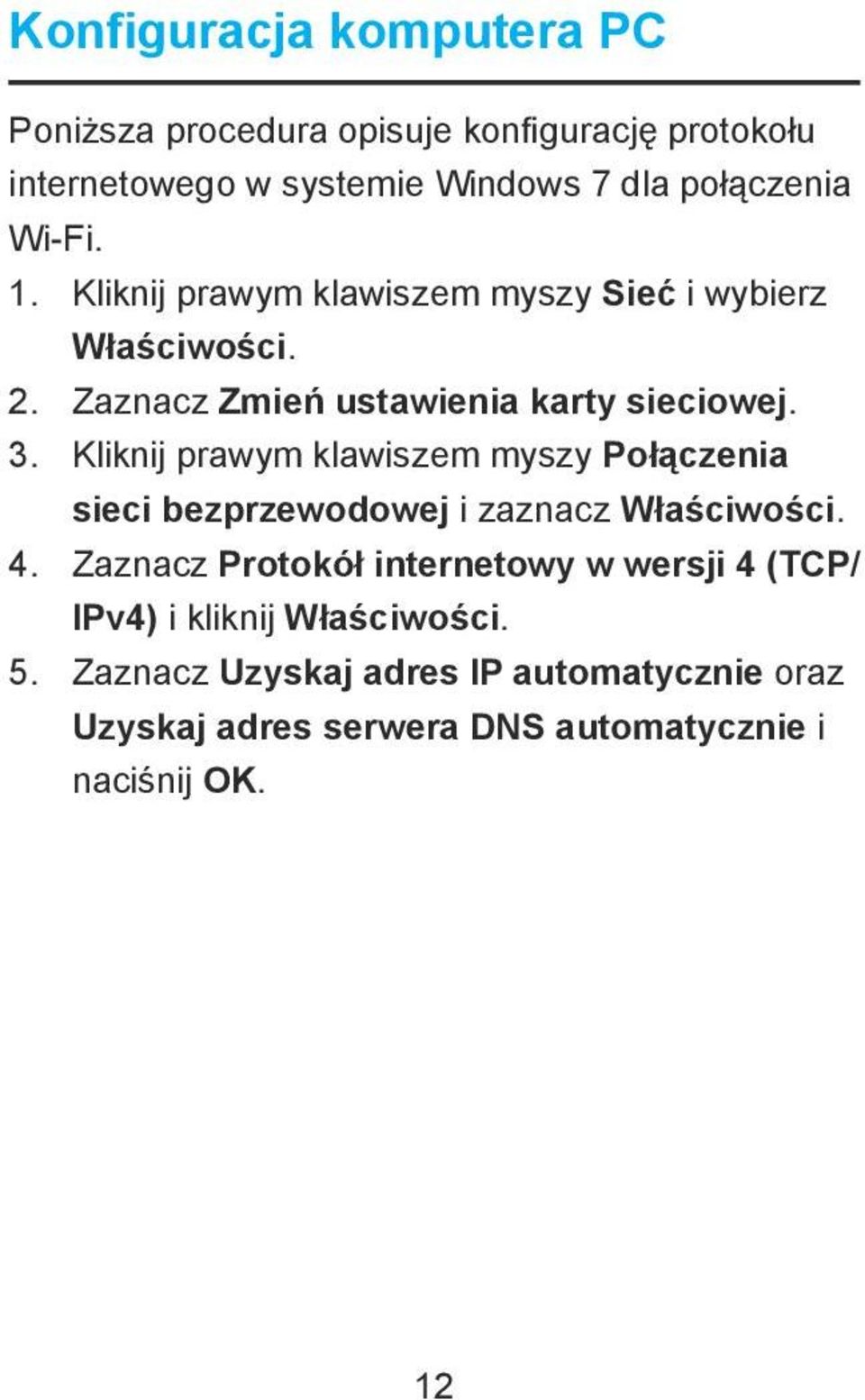

12 Konfiguracja komputera PC Poniższa procedura opisuje konfigurację protokołu internetowego w systemie Windows 7 dla połączenia Wi-Fi. 1. Kliknij prawym klawiszem myszy Sieć i wybierz Właściwości. 2. Zaznacz Zmień ustawienia karty sieciowej. 3. Kliknij prawym klawiszem myszy Połączenia sieci bezprzewodowej i zaznacz Właściwości. 4. Zaznacz Protokół internetowy w wersji 4 (TCP/ IPv4) i kliknij Właściwości. 5. Zaznacz Uzyskaj adres IP automatycznie oraz Uzyskaj adres serwera DNS automatycznie i naciśnij OK. 12

13 Ostrzeżenia i uwagi Do właściciela Niektóre urządzenia elektroniczne takie jak elektroniczne systemy montowane w pojazdach są podatne na zakłócenia elektromagnetyczne w przypadku ich niewłaściwego ekranowania. Jeśli to konieczne zalecamy skonsultowanie się z producentem urządzenia przed użyciem modemu. Działające urządzenie może zakłócać pracę urządzeń medycznych takich aparaty słuchowe albo rozruszniki serce. Zawsze trzymaj router w odległości większej niż 20 centymetrów od takich urządzeń - jeśli są one w użyciu. Jeśli to konieczne, wyłącz router. Przed użyciem routera skonsultuj się z lekarzem albo producentem urządzenia medycznego. Pamiętaj o ograniczeniach dotyczących użycia routera w miejscach takich jak warsztaty czy zakłady chemiczne, gdzie przetwarzane są gazy lub produkty zapalne. Jeśli jest to wymagane wyłącz urządzenie. 13

14 Ostrzeżenia i uwagi Używanie elektronicznych urządzeń nadawczych w samolotach, na stacjach benzynowych, w szpitalach jest zabronione. Należy przestrzegać wszystkich znaków ostrzegawczych i wyłączać urządzenie, jeśli to konieczne. Nie dotykaj anteny wewnętrznej modemu. Może to wpłynąć negatywnie na pracę modemu. Nie należy używać urządzenia w zamkniętym środowisku lub w miejscu gdzie nie ma chłodzenia np. przykryte kocem. Długotrwała praca w takim miejscu może spowodować podniesienie temperatury otoczenia i przegrzewanie się urządzenia. Urządzenie chroniąc się przed przegrzaniem wyłączy się automatycznie. W takim przypadku, przed ponownym włączeniem należy je schłodzić umieszczając w dobrze wentylowanym miejscu. Przechowuj urządzenie z dala od miejsc, do których mają dostęp małe dzieci, ponieważ użyty jako zabawka może wyrządzić im krzywdę. W celu uniknięcia oparzenia nie należy podczas jego pracy dotykać metalowych części urządzenia. 14

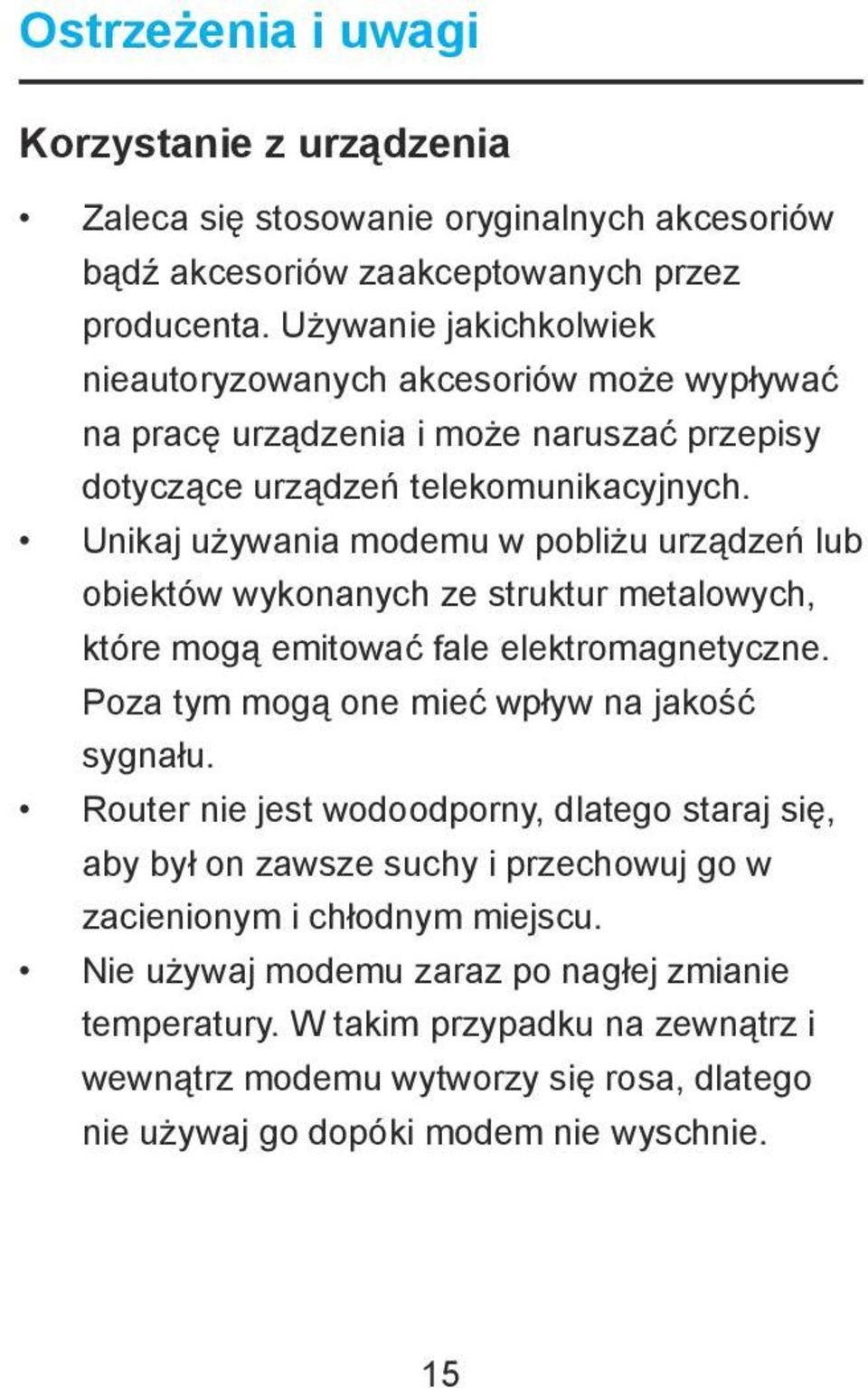

15 Ostrzeżenia i uwagi Korzystanie z urządzenia Zaleca się stosowanie oryginalnych akcesoriów bądź akcesoriów zaakceptowanych przez producenta. Używanie jakichkolwiek nieautoryzowanych akcesoriów może wypływać na pracę urządzenia i może naruszać przepisy dotyczące urządzeń telekomunikacyjnych. Unikaj używania modemu w pobliżu urządzeń lub obiektów wykonanych ze struktur metalowych, które mogą emitować fale elektromagnetyczne. Poza tym mogą one mieć wpływ na jakość sygnału. Router nie jest wodoodporny, dlatego staraj się, aby był on zawsze suchy i przechowuj go w zacienionym i chłodnym miejscu. Nie używaj modemu zaraz po nagłej zmianie temperatury. W takim przypadku na zewnątrz i wewnątrz modemu wytworzy się rosa, dlatego nie używaj go dopóki modem nie wyschnie. 15

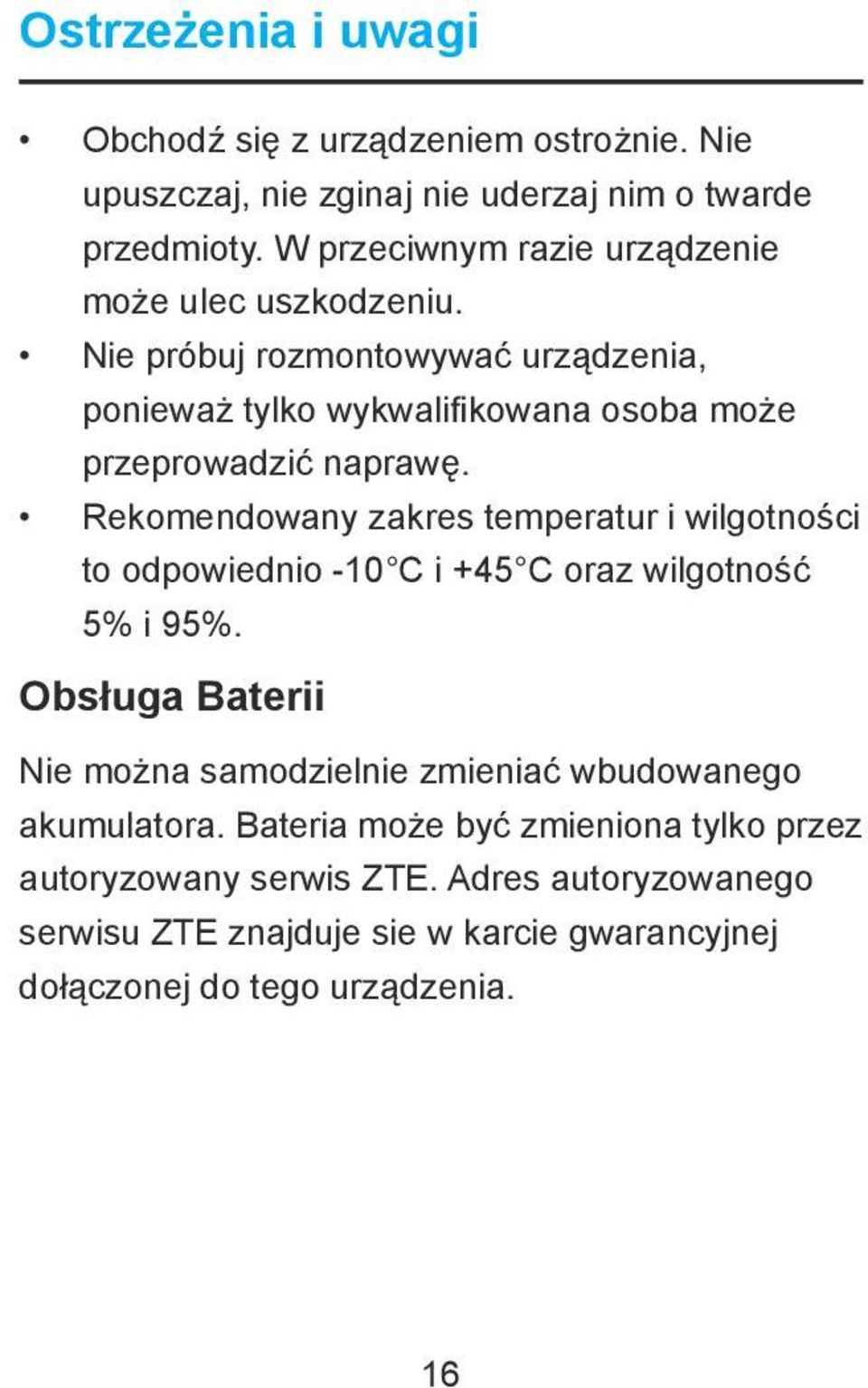

16 Ostrzeżenia i uwagi Obchodź się z urządzeniem ostrożnie. Nie upuszczaj, nie zginaj nie uderzaj nim o twarde przedmioty. W przeciwnym razie urządzenie może ulec uszkodzeniu. Nie próbuj rozmontowywać urządzenia, ponieważ tylko wykwalifikowana osoba może przeprowadzić naprawę. Rekomendowany zakres temperatur i wilgotności to odpowiednio -10 C i +45 C oraz wilgotność 5% i 95%. Obsługa Baterii Nie można samodzielnie zmieniać wbudowanego akumulatora. Bateria może być zmieniona tylko przez autoryzowany serwis ZTE. Adres autoryzowanego serwisu ZTE znajduje sie w karcie gwarancyjnej dołączonej do tego urządzenia. 16

17 INFORMACJE PRAWNE Copyright 2014 ZTE CORPORATION. Wszelkie prawa zastrzeżone. Żadna część niniejszej instrukcji nie może być powielana, tłumaczona lub wykorzystywana w żadnej formie za pomocą jakichkolwiek środków elektronicznych lub mechanicznych w tym fotokopie i mikrofilmy bez uprzedniego uzyskania pisemnej zgody firmy ZTE Corporation. Niniejsza instrukcja jest publikowana przez ZTE Corporation. ZTE Corporation zastrzega sobie prawo do jej modyfikowania, uzupełniania oraz wprowadzania zmian. Version No.: R1.0 Edition Time: August 25, 2014 Manual No.:

18 Rozwiązywanie problemów Problem Rekomendowane rozwiązanie Zainstaluj oprogramowanie, Nie można uruchom program instalacyjny nawiązać Mój Komputer /ZTEMF910. połączenia Jeśli sterownik urządzenia jest USB między nieprawidłowy, należy ponownie urządzeniem a zainstalować oprogramowanie. komputerem. Musisz je najpierw odinstalować. Upewnij się, że funkcja Wi-Fi jest włączona. Nie można Odśwież listę sieci i wybierz nawiązać prawidłowe SSID. połączenia Sprawdź adres IP, aby upewnić WiFi pomiędzy się, że urządzenie zewnętrzne routerem uzyskało automatycznie adres IP. a innym Po połączeniu się z routerem urządzeniem. wprowadź poprawny klucz sieci (hasło Wi-Fi). 18

19 Rozwiązywanie problemów Problem Rekomendowane rozwiązanie Po Upewnij sie czy twoja karta podłączeniu (U)SIM jest dostępna. się do Zmień lokalizację, znajdź miejsce urządzenia z dobrym poziomem sygnału sieci. nie można Sprawdź ustawienia trybu uzyskać połączeń WAN. dostępu do Skontaktuj się z dostawcą usług i Internetu. potwierdź ustawienia APN. Upewnij sie, że urządzenie WLAN Brak dostępu jest połączone z Internetem. do Internetu Upewnij się, że podsieć urządzenia poprzez punkt WLAN i podsieć twojego dostępu Wi-Fi. urządzenia nie są jednakowe. Wprowadź poprawny Strona adres. Domyślny adres to konfiguracyjna lub Routera MF910 nie Używaj tylko jednej karty jest dostępna. sieciowej w twoim PC. Nie używaj serwerów proxy. 19

20 Prawidłowe usuwanie produktu Znak przekreślonego kosza, dołączony do tego produktu oznacza, że jest on objęty Dyrektywą Europejską 2012/19/EU To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. Prawidłowa utylizacja odpadów pomoże chronić zasoby naturalne i zminimalizuje negatywne konsekwencje dla otoczenia i życia ludzkiego. 20

21 Symbol SAR współczynnik absorpcji promieniowania Konstrukcja urządzenia zapewnia zgodność z obowiązującymi wymaganiami w zakresie ekspozycji na oddziaływanie fal radiowych. Wymagania te oparto na naukowych zaleceniach określających marginesy gwarantujące bezpieczeństwo wszystkich osób, bez względu na ich wiek i stan zdrowia. W zaleceniach dotyczących ekspozycji na oddziaływanie fal radiowych wykorzystuje się jednostkę zwaną współczynnikiem absorpcji swoistej, (ang. SAR Specific Absorption Rate). Badania wartości SAR przeprowadza się z wykorzystaniem ustandaryzowanych metod w trakcie emisji promieniowania elektromagnetycznego przez kartę z jej najwyższą certyfikowaną mocą, we wszystkich wykorzystywanych pasmach częstotliwości. Choć różne urządzenia mogą wykazywać różnice w zakresie zmierzonych poziomów wartości SAR, to wszystkie one zbudowano tak, aby spełniały odpowiednie zalecenia dotyczące ekspozycji na oddziaływanie fal radiowych. 21

22 Symbol SAR współczynnik absorpcji promieniowania Dane SAR dla mieszkańców krajów, które w swoich przepisach przyjęły limit SAR zalecany przez Międzynarodową Komisję ds. Ochrony przed Promieniowaniem Niejonizującym (ang. ICNIRP International Comission of Non-ionizing Radiation Protection), który wynosi 2 W/kg uśrednione dla dziesięciu (10) gramów tkanki (czego przykładem są kraje Unii Europejskiej, Japonia, Brazylia i Nowa Zelandia). Najwyższa wartość SAR dla tego urządzenia, jaką zarejestrowano podczas pomiarów przeprowadzanych przez ZTE podczas pracy w pobliżu ciała wyniosła 1,211 W/kg. 22

23 DEKLARACJA ZGODNOŚCI Niniejszym oświadcza się, że wymieniony niżej produkt: Typ produktu: LTE ufi Model: MF910 Opis produktu: LTE ufi Jest zgodny z istotnymi wymaganiami dyrektywy dotyczącej sprzętu radiowego i telekomunikacyjnych urządzeń końcowych (Dyrektywa 1999/5/EC), dyrektywy dotyczącej ograniczenia użycia substancji niebezpiecznych RoHS (Dyrektywa 2011/65/EU), dyrektywy dotyczącej eko-projektowania produktów związanych z energią (Dyrektywa 2009/125/EC) wraz z ich zmianami i uzupełnieniami. Niniejsza deklaracja ma zastosowanie w przypadku wszystkich wyprodukowanych egzemplarzy identycznych z próbkami przedłożonymi do testów/ oceny. 23

24 DEKLARACJA ZGODNOŚCI Ocena zgodności produktu z wymaganiami Dyrektywy 1999/5/EC, została dokonana przez American TCB (Jednostka notyfikowana nr.1588), ocena zgodności wyrobu z wymaganiami Dyrektywy 2009/125/EC została dokonana przez ZTE Corporation Reliability Testing Centre, ocena zgodności z wymaganiami Dyrektywy 2011/65/EU została dokonana przez Intertek Testing Services Ltd., Shanghai Lab. Oceny dokonano na podstawie następujących norm: Wymagane normy: Zdrowie i bezpieczeństwo EN :2006+ EN :2006/ A11:2009+ EN :2006/A12:2011+ EN :2006/A1:2010 EN62311:2008; EN :2010; EN62479:2010; EN /A1:2012 EN 50566:

25 DEKLARACJA ZGODNOŚCI EN V1.9.2; EN V1.3.1; EMC EN V2.1.1; EN V1.5.1; EN V9.0.2; EN V5.2.1; Widmo radiowe EN V5.2.1; V5.2.1 EN V1.7.1; RoHS IEC 62321:2013 ErP (EC) No 278/2009 Odpowiedzialność związana z deklaracją spoczywa na producencie: ZTE Corporation ZTE Plaza, Keji Road South, Hi-Tech, Industrial Park, Nanshan District, Shenzhen, Guangdong, , P.R.China 25

26 DEKLARACJA ZGODNOŚCI Osoba upoważniona po stronie firmy: XU Feng Dyrektor ds. jakości ZTE Corporation Nazwisko drukowanymi literami i stanowisko w firmie Shenzhen, 21 Marzec 2014 Miejsce i Data Potwierdzony prawnie podpis To urządzenie może być używane w: AT BE CY CZ DK EE FI FR DE GR HU IE IT LV LT LU MT NL PL PT SK SI ES SE GB IS LI NO CH BG RO TR 26

27 27

28 ZTE CORPORATION NO. 55, Hi-tech Road South, ShenZhen, P.R.China Postcode:
