Nazwa inwestycji: PRZEDSZKOLE W SKÓRZEWIE- ZAGOSPODAROWANIE TERENU. Projekt Wykonawczy STB 1.7 CPV Temat OZNAKOWANIE POZIOME I PIONOWE

Transkrypt

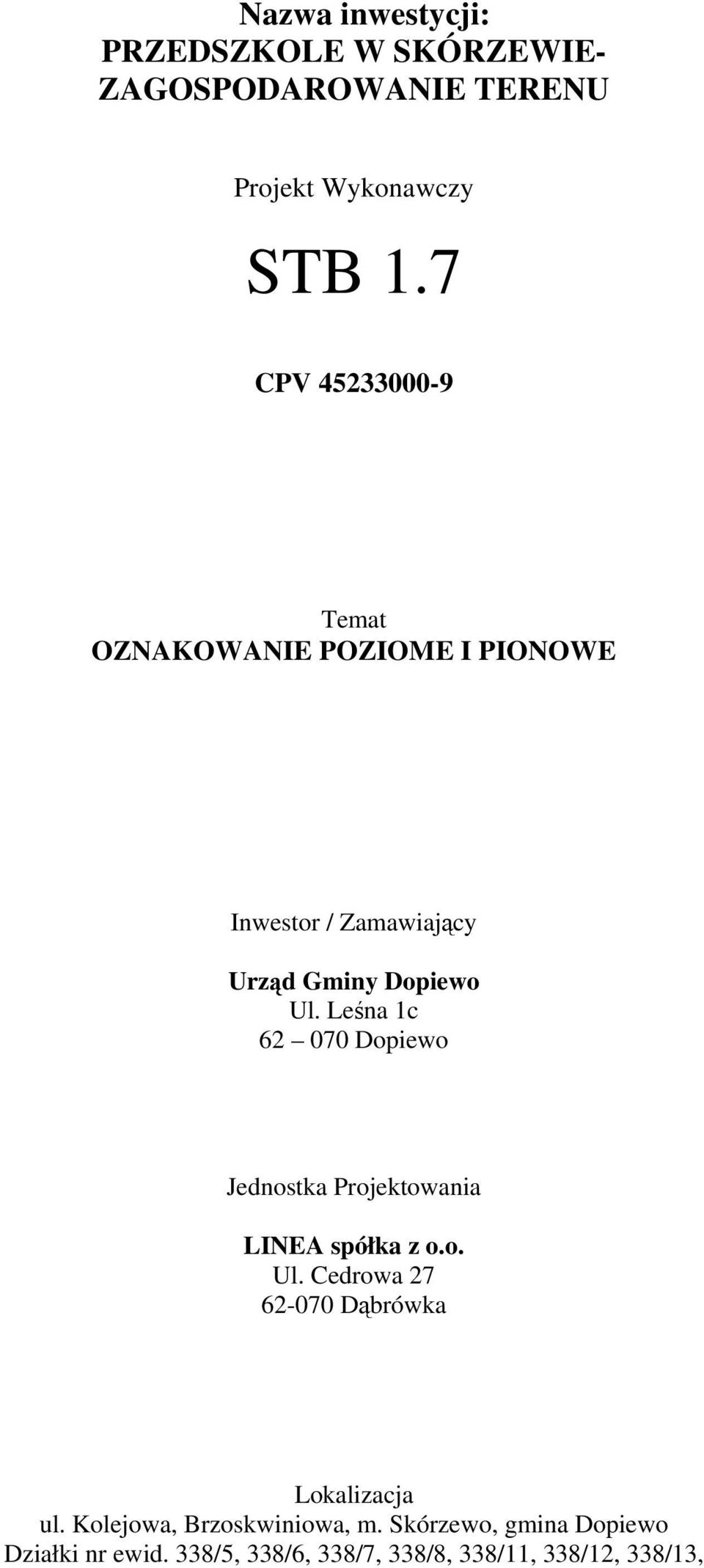

1 Nazwa inwestycji: PRZEDSZKOLE W SKÓRZEWIE- ZAGOSPODAROWANIE TERENU Projekt Wykonawczy STB 1.7 CPV Temat OZNAKOWANIE POZIOME I PIONOWE Inwestor / Zamawiający Urząd Gminy Dopiewo Ul. Leśna 1c Dopiewo Jednostka Projektowania LINEA spółka z o.o. Ul. Cedrowa Dąbrówka Lokalizacja ul. Kolejowa, Brzoskwiniowa, m. Skórzewo, gmina Dopiewo Działki nr ewid. 338/5, 338/6, 338/7, 338/8, 338/11, 338/12, 338/13,

2 1. CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez zamawiającego. Zagospodarowanie terenu Przedmiot Specyfikacji Technicznej (STB). Przedmiotem STB są wymagania dotyczące wykonania i odbioru oznakowania pionowego i poziomego dla zadania związanego z zagospodarowaniem terenu Przedszkola 6-odziałowego w przy ul. Kolejowej Zakres stosowania ST. Specyfikacja techniczna jest częścią Dokumentacji Projektowej niezbędnej przy realizacji i odbiorze robót wymienionych w pkt Zakres Robót objętych ST. Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem i odbiorem oznakowania poziomego i pionowego takiego jak : - oznakowanie z mas termoplastycznych - linia P-12 linia bezwzględnego zatrzymania - ustawienie znaków A-7 (ustąp pierwszeństwa) Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Prace tymczasowe i towarzyszące: - inwentaryzacja powykonawcza - wykonanie tymczasowych przyłączy wody, energii elektrycznej, kanalizacji, telekomunikacji i innych mediów potrzebnych Wykonawcy - obsługę sprzętu drobnego oraz tych jednostek sprzętu podstawowego, dla którego nie przewiduje się żadnej obsługi, - załadunek i wyładunek narzędzi i pomocniczego sprzętu na środki transportowe - ręcznie -utrzymanie urządzeń placu budowy -pomiary do rozliczenia robót -działanie ochronne zgodnie z warunkami bhp -utrzymanie drobnych narzędzi -usuwanie z obszaru budowy odpadów i zanieczyszczeń -opłata za wjazd samochodów ciężarowych do miasta, których obciążenie na oś przekracza obowiązujące przepisy - Wykonawca zobowiązany będzie do wykonania i utrzymywania w stanie nadającym się do użytku oraz likwidacji wszystkich robót tymczasowych, niezbędnych do realizacji przedmiotu zamówienia. Robót tymczasowych i prac towarzyszących Zamawiający nie będzie opłacał oddzielnie Informacje o terenie budowy Ogólne informacje dotyczące terenu budowy podano w STB 0.0, Kod CPV Wymagania ogólne pkt 1.4. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Miejsca na bazy, magazyny, składowiska i drogi transportowe powinny być tak wybrane, aby nie powodować zniszczeń w środowisku naturalnym. Powinny zostać podjęte odpowiednie środki zabezpieczające przed zanieczyszczeniem zbiorników i cieków wodnych, przekroczeniem dopuszczalnych norm 79 / 8

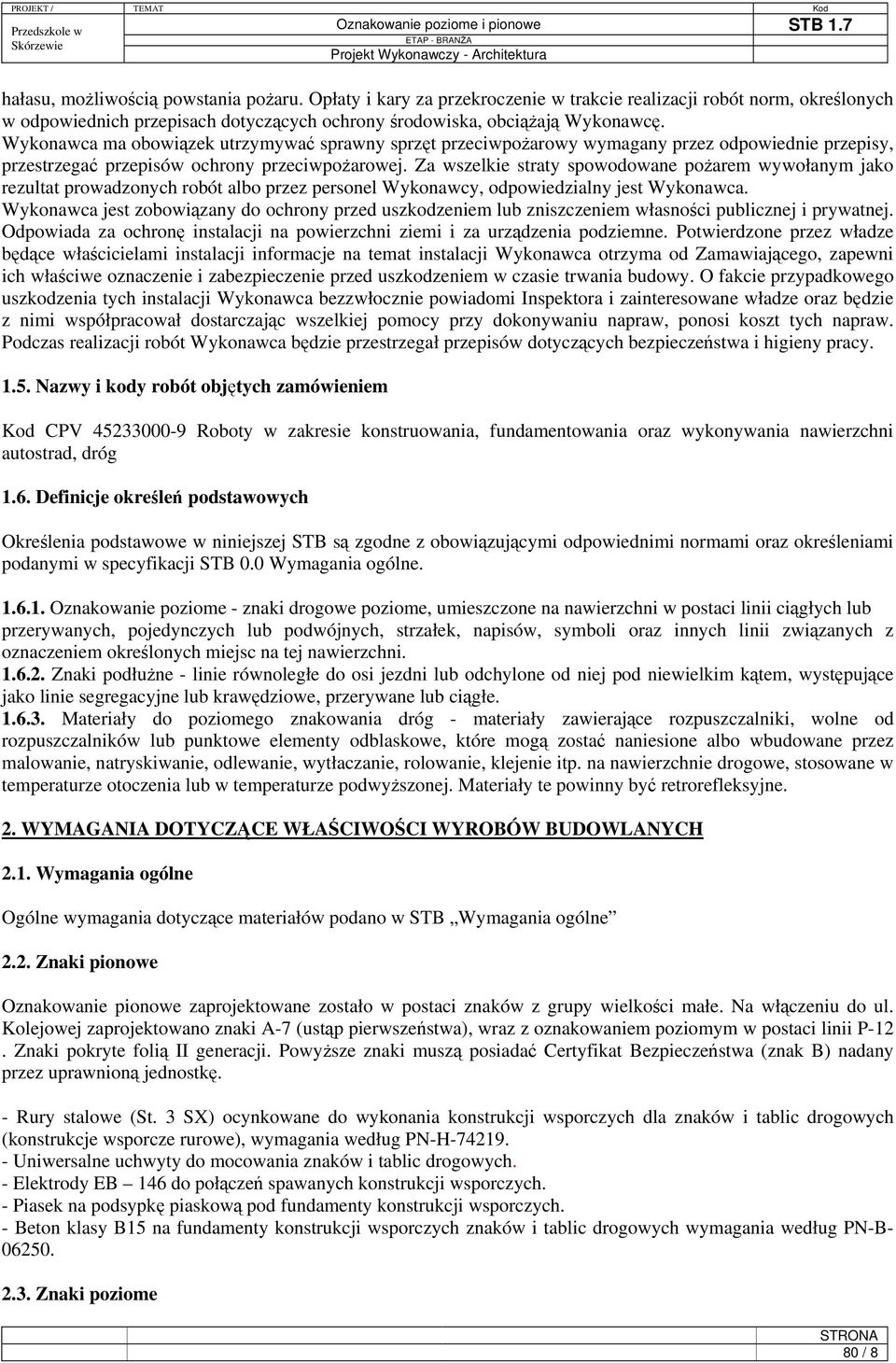

3 hałasu, możliwością powstania pożaru. Opłaty i kary za przekroczenie w trakcie realizacji robót norm, określonych w odpowiednich przepisach dotyczących ochrony środowiska, obciążają Wykonawcę. Wykonawca ma obowiązek utrzymywać sprawny sprzęt przeciwpożarowy wymagany przez odpowiednie przepisy, przestrzegać przepisów ochrony przeciwpożarowej. Za wszelkie straty spowodowane pożarem wywołanym jako rezultat prowadzonych robót albo przez personel Wykonawcy, odpowiedzialny jest Wykonawca. Wykonawca jest zobowiązany do ochrony przed uszkodzeniem lub zniszczeniem własności publicznej i prywatnej. Odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne. Potwierdzone przez władze będące właścicielami instalacji informacje na temat instalacji Wykonawca otrzyma od Zamawiającego, zapewni ich właściwe oznaczenie i zabezpieczenie przed uszkodzeniem w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inspektora i zainteresowane władze oraz będzie z nimi współpracował dostarczając wszelkiej pomocy przy dokonywaniu napraw, ponosi koszt tych napraw. Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy Nazwy i kody robót objętych zamówieniem Kod CPV Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad, dróg 1.6. Definicje określeń podstawowych Określenia podstawowe w niniejszej STB są zgodne z obowiązującymi odpowiednimi normami oraz określeniami podanymi w specyfikacji STB 0.0 Wymagania ogólne Oznakowanie poziome - znaki drogowe poziome, umieszczone na nawierzchni w postaci linii ciągłych lub przerywanych, pojedynczych lub podwójnych, strzałek, napisów, symboli oraz innych linii związanych z oznaczeniem określonych miejsc na tej nawierzchni Znaki podłużne - linie równoległe do osi jezdni lub odchylone od niej pod niewielkim kątem, występujące jako linie segregacyjne lub krawędziowe, przerywane lub ciągłe Materiały do poziomego znakowania dróg - materiały zawierające rozpuszczalniki, wolne od rozpuszczalników lub punktowe elementy odblaskowe, które mogą zostać naniesione albo wbudowane przez malowanie, natryskiwanie, odlewanie, wytłaczanie, rolowanie, klejenie itp. na nawierzchnie drogowe, stosowane w temperaturze otoczenia lub w temperaturze podwyższonej. Materiały te powinny być retrorefleksyjne. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów podano w STB Wymagania ogólne 2.2. Znaki pionowe Oznakowanie pionowe zaprojektowane zostało w postaci znaków z grupy wielkości małe. Na włączeniu do ul. Kolejowej zaprojektowano znaki A-7 (ustąp pierwszeństwa), wraz z oznakowaniem poziomym w postaci linii P-12. Znaki pokryte folią II generacji. Powyższe znaki muszą posiadać Certyfikat Bezpieczeństwa (znak B) nadany przez uprawnioną jednostkę. - Rury stalowe (St. 3 SX) ocynkowane do wykonania konstrukcji wsporczych dla znaków i tablic drogowych (konstrukcje wsporcze rurowe), wymagania według PN-H Uniwersalne uchwyty do mocowania znaków i tablic drogowych. - Elektrody EB 146 do połączeń spawanych konstrukcji wsporczych. - Piasek na podsypkę piaskową pod fundamenty konstrukcji wsporczych. - Beton klasy B15 na fundamenty konstrukcji wsporczych znaków i tablic drogowych wymagania według PN-B Znaki poziome 80 / 8

4 Oznakowaniem poziomym w postaci linii P-12. Materiały do znakowania cienkowarstwowego Materiałami do znakowania cienkowarstwowego powinny być farby nakładane warstwą grubości od 0,3 mm do 0,8 mm (na mokro). Powinny być nimi ciekłe produkty zawierające ciała stałe rozproszone w organicznym rozpuszczalniku lub wodzie, które mogą występować w układach jedno- lub wieloskładnikowych. Podczas nakładania farb, do znakowania cienkowarstwowego, na nawierzchnię pędzlem, wałkiem lub przez natrysk, powinny one tworzyć warstwę kohezyjną w procesie odparowania i/lub w procesie chemicznym Warunki przyjęcia na budowę materiałów Materiały i wyroby mogą być przyjęte na budowę, jeśli spełniają następujące warunki: są zgodne z ich wyszczególnieniem i charakterystyką podaną w dokumentacji projektowej i specyfikacji technicznej, są właściwie opakowane, firmowo zamknięte (bez oznak naruszenia zamknięć) i oznakowane (pełna nazwa wyrobu, ewentualnie nazwa handlowa oraz symbol handlowy wyrobu), spełniają wymagane właściwości wskazane odpowiednimi dokumentami odniesienia, producent dostarczył dokumenty świadczące o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania wyrobów oraz karty techniczne (katalogowe) wyrobów lub firmowe wytyczne (zalecenia) stosowania wyrobów, spełniają wymagania wynikające z ich terminu przydatności do użycia (termin zakończenia robot pokrywczych powinien się kończyć przed zakończeniem podanych na opakowaniach terminów przydatności do stosowania odpowiednich wyrobów), 2.5 Warunki przechowywania materiałów Materiały powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz wymaganiami odpowiednich dokumentów odniesienia tj. norm bądź aprobat technicznych. Pomieszczenie magazynowe do przechowywania materiałów i wyrobów opakowanych powinno być kryte, suche oraz zabezpieczone przed zawilgoceniem, opadami atmosferycznymi, przemarznięciem i przed działaniem promieni słonecznych. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Wymagania ogólne dotyczące sprzętu podano w STB 0.0 Wymagania ogólne. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje nie-korzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Wymagania ogólne dotyczące środków transportu podano w STB 0.0 Wymagania ogólne. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów i będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w PB, PW i STB. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do placu budowy. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH Wymagania ogólne dotyczące wykonania robót podano w STB 0.0 Wymagania ogólne Znaki pionowe 81 / 8

5 - Zakupienie znaków, tablic drogowych. Wykonawca zakupi elementy oznakowania pionowego zgodnie z ustaleniami punktu 2 niniejszej SST. Wymiary znaków drogowych grupa wielkość znaków średnie według Instrukcji o znakach drogowych pionowych Monitor Polski Dziennik Ustaw Rzeczypospolitej Polskiej Załącznik do nr 16 poz. 120 z 9 marca 1994 r. Liternictwo, symbole i kolorystyka zgodna z powyższą instrukcją. - Wykonanie elementów konstrukcji wsporczych znaków i tablic drogowych Konstrukcje wsporcze znaków i tablic drogowych mają zastosowanie w I i II strefie wiatrowej. Powyższe konstrukcje wykonać z elementów rurowych. Do wykonania spawów stosować elektrody EB-146, zachowując warunek grubości spoin <0,7 grubości cieńszego z łączonych elementów. - Wykonanie wykopu pod fundamenty konstrukcji wsporczych tablic i znaków drogowych. - Wykonanie podsypki z piasku pod fundamenty konstrukcji wsporczych grubość podsypki piaskowej wynosi 30 cm. - Wykonanie fundamentu konstrukcji wsporczych znaków i tablic drogowych z betonu klasy B 15. Zwrócić uwagę na odpowiednie zagęszczenie betonu w fundamencie. - Zamocowanie konstrukcji wsporczych w fundamencie. Wykonawca uzgadnia z Inżynierem wariant zamocowania konstrukcji wsporczej. Rurę oraz głębokość zakotwienia należy dostosować do wymiarów tablic. - Połączenie konstrukcji wsporczej z tablicą drogową przy pomocy uniwersalnych uchwytów do znaków i tablic drogowych. - Zasypanie otworów na fundamenty konstrukcji wsporczych znaków i tablic drogowych grunt wokół fundamentów zagęszczać warstwami grubości 20 cm, z polewaniem wodą. - Ustawienie słupków prowadzących i znaków drogowych zgodnie z Instrukcją o znakach drogowych pionowych Znaki poziome Warunki atmosferyczne W czasie wykonywania oznakowania temperatura nawierzchni i powietrza powinna wynosić co najmniej 5oC, a wilgotność względna powietrza powinna być zgodna z zaleceniami producenta lub wynosić co najwyżej 85% Jednorodność nawierzchni znakowanej Poprawność wykonania znakowania wymaga jednorodności nawierzchni znakowanej Przygotowanie podłoża do wykonania znakowania Przed wykonaniem znakowania poziomego należy oczyścić powierzchnię nawierzchni malowanej z pyłu, kurzu, piasku, smarów, olejów i innych zanieczyszczeń. Powierzchnia nawierzchni przygotowana do wykonania oznakowania poziomego musi być czysta i sucha Przedznakowanie W celu dokładnego wykonania poziomego oznakowania drogi, można wykonać przedznakowanie. Do wykonania przedznakowania można stosować nietrwałą farbę, np. farbę silnie rozcieńczoną rozpuszczalnikiem. Zaleca się wykonywanie przedznakowania w postaci cienkich linii lub kropek. Początek i koniec znakowania należy zaznaczyć małą kreską poprzeczną Dostarczenie materiałów i spełnienie zaleceń producenta materiałów Materiały do znakowania drogi, spełniające wymagania podane w punkcie 2, powinny być dostarczone w oryginalnych opakowaniach handlowych i stosowane zgodnie z zaleceniami SST, producenta oraz wymaganiami znajdującymi się w aprobacie technicznej Wykonanie znakowania drogi materiałami cienkowarstwowymi 82 / 8

6 Wykonanie znakowania powinno być zgodne z zaleceniami producenta materiałów, a w przypadku ich braku lub niepełnych danych - zgodne z poniższymi wskazaniami. Farbę do znakowania cienkowarstwowego po otwarciu opakowania należy wymieszać w czasie od 2 do 4 min do uzyskania pełnej jednorodności. Przed lub w czasie napełniania zbiornika malowarki zaleca się przecedzić farbę przez sito 0,6 mm. Nie wolno stosować do malowania mechanicznego farby, w której osad na dnie opakowania nie daje się całkowicie wymieszać lub na jej powierzchni znajduje się kożuch. Farbę należy nakładać równomierną warstwą o grubości ustalonej w SST, zachowując wymiary i ostrość krawędzi. Grubość nanoszonej warstwy zaleca się kontrolować przy pomocy grzebienia pomiarowego na płytce szklanej lub metalowej podkładanej na drodze malowarki. Ilość farby zużyta w czasie prac, określona przez średnie zużycie na metr kwadratowy nie może się różnić od ilości ustalonej, więcej niż o 20%. 6. OPIS DZIAŁAŃ ZWIĄZANYCH Z KONTROLĄ, BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH W NAWIĄZANIU DO DOKUMENTÓW ODNIESIENIA Wymagania ogólne dotyczące kontroli podano w STB 0.0 Wymagania ogólne Kontrola i badania w trakcie robót znaki pionowe - badania jakości materiałów pod względem zgodności z SST, - prawidłowość wykonania znaków i tablic drogowych zgodność z Instrukcją o znakach drogowych pionowych pod względem kształtu, wymiarów, rysunku, kolorystyki i liternictwa, - prawidłowość wykonania i zabezpieczenia antykorozyjnego elementów konstrukcji wsporczych (użyte materiały, połączenia elementów, zabezpieczenia antykorozyjne wg instrukcji KOR 3-A), - prawidłowość wykonania wykopów pod fundamenty konstrukcji wsporczych znaków i tablic drogowych (lokalizacja i wymiary), 6.2. Trwałość oznakowania poziomego Trwałość oznakowania oceniana jako stopień zużycia w 10-stopniowej skali na zasadzie porównania z wzorcami, wg POD-97 [4], powinna wynosić po 12-miesięcznym okresie eksploatacji oznakowania wykonanego: - co najmniej Grubość oznakowania Grubość oznakowania, tj. podwyższenie ponad górną powierzchnię nawierzchni, powinna wynosić dla oznakowania cienkowarstwowego (grubość na mokro bez kulek szklanych), co najwyżej 800 µm, 6.4. Badania wykonania znakowania poziomego z materiału cienkowarstwowego Wykonawca wykonując znakowanie poziome z materiału cienkowarstwowego przeprowadza przed rozpoczęciem pracy oraz w czasie jej wykonywania, co najmniej raz dziennie, następujące badania: a) przed rozpoczęciem pracy: sprawdzenie oznakowania opakowań, wizualną ocenę stanu materiału, w zakresie jego jednorodności i widocznych wad, pomiar wilgotności względnej powietrza, pomiar temperatury powietrza i nawierzchni, badanie lepkości farby (cienkowarstwowej), wg POD-97 [4], b) w czasie wykonywania pracy: pomiar grubości warstwy oznakowania, pomiar czasu schnięcia, wg POD-97 [4], wizualną ocenę równomierności rozłożenia kulek szklanych, pomiar poziomych wymiarów oznakowania, na zgodność z dokumentacją projektową i Instrukcją o znakach drogowych poziomych [3], wizualną ocenę równomierności skropienia (rozłożenia materiału) na całej szerokości linii, oznaczenia czasu przejezdności, wg POD-97 [4]. 83 / 8

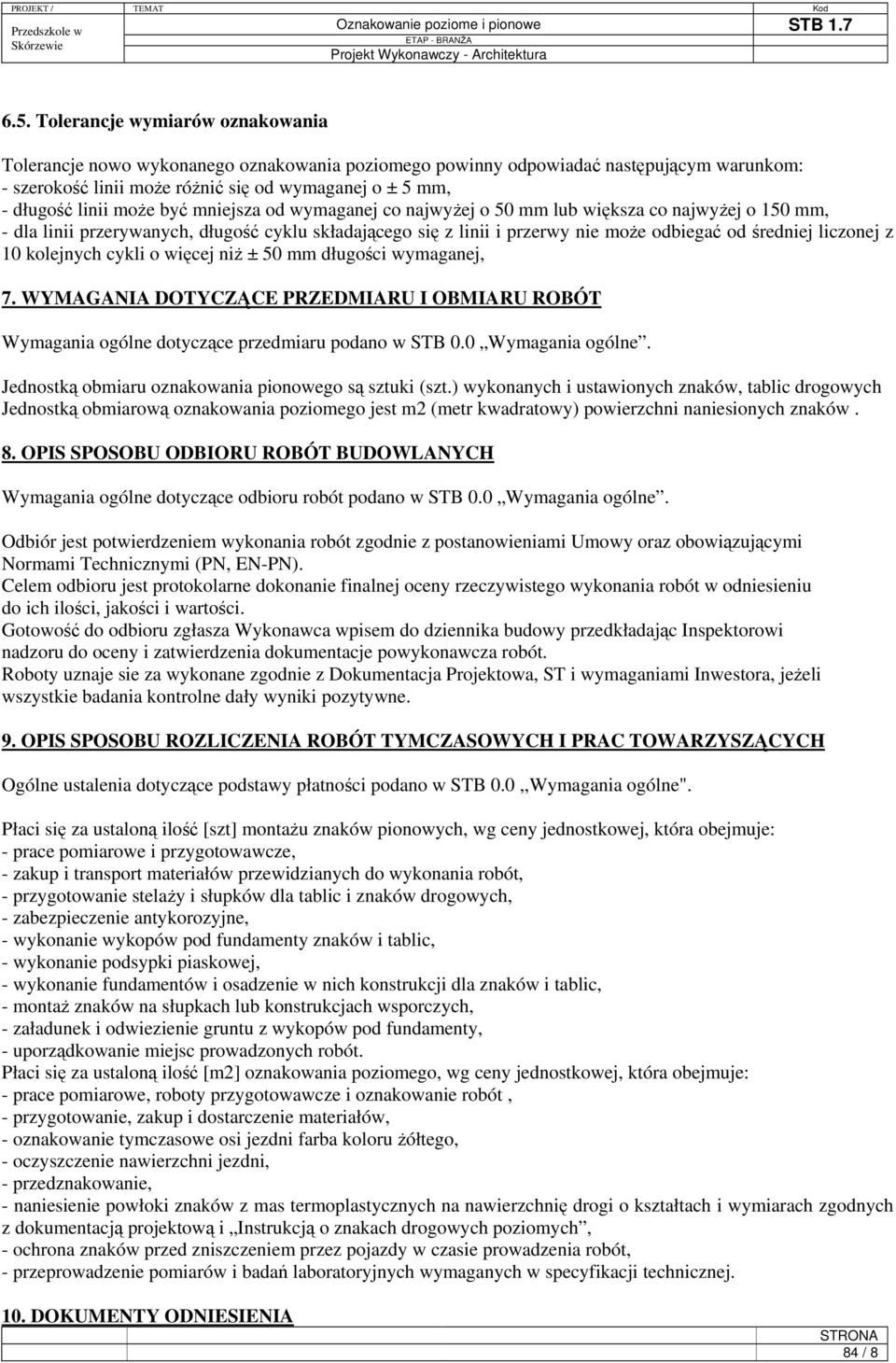

7 6.5. Tolerancje wymiarów oznakowania Tolerancje nowo wykonanego oznakowania poziomego powinny odpowiadać następującym warunkom: - szerokość linii może różnić się od wymaganej o ± 5 mm, - długość linii może być mniejsza od wymaganej co najwyżej o 50 mm lub większa co najwyżej o 150 mm, - dla linii przerywanych, długość cyklu składającego się z linii i przerwy nie może odbiegać od średniej liczonej z 10 kolejnych cykli o więcej niż ± 50 mm długości wymaganej, 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT Wymagania ogólne dotyczące przedmiaru podano w STB 0.0 Wymagania ogólne. Jednostką obmiaru oznakowania pionowego są sztuki (szt.) wykonanych i ustawionych znaków, tablic drogowych Jednostką obmiarową oznakowania poziomego jest m2 (metr kwadratowy) powierzchni naniesionych znaków. 8. OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH Wymagania ogólne dotyczące odbioru robót podano w STB 0.0 Wymagania ogólne. Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami Umowy oraz obowiązującymi Normami Technicznymi (PN, EN-PN). Celem odbioru jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Gotowość do odbioru zgłasza Wykonawca wpisem do dziennika budowy przedkładając Inspektorowi nadzoru do oceny i zatwierdzenia dokumentacje powykonawcza robót. Roboty uznaje sie za wykonane zgodnie z Dokumentacja Projektowa, ST i wymaganiami Inwestora, jeżeli wszystkie badania kontrolne dały wyniki pozytywne. 9. OPIS SPOSOBU ROZLICZENIA ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH Ogólne ustalenia dotyczące podstawy płatności podano w STB 0.0,,Wymagania ogólne". Płaci się za ustaloną ilość [szt] montażu znaków pionowych, wg ceny jednostkowej, która obejmuje: - prace pomiarowe i przygotowawcze, - zakup i transport materiałów przewidzianych do wykonania robót, - przygotowanie stelaży i słupków dla tablic i znaków drogowych, - zabezpieczenie antykorozyjne, - wykonanie wykopów pod fundamenty znaków i tablic, - wykonanie podsypki piaskowej, - wykonanie fundamentów i osadzenie w nich konstrukcji dla znaków i tablic, - montaż znaków na słupkach lub konstrukcjach wsporczych, - załadunek i odwiezienie gruntu z wykopów pod fundamenty, - uporządkowanie miejsc prowadzonych robót. Płaci się za ustaloną ilość [m2] oznakowania poziomego, wg ceny jednostkowej, która obejmuje: - prace pomiarowe, roboty przygotowawcze i oznakowanie robót, - przygotowanie, zakup i dostarczenie materiałów, - oznakowanie tymczasowe osi jezdni farba koloru żółtego, - oczyszczenie nawierzchni jezdni, - przedznakowanie, - naniesienie powłoki znaków z mas termoplastycznych na nawierzchnię drogi o kształtach i wymiarach zgodnych z dokumentacją projektową i Instrukcją o znakach drogowych poziomych, - ochrona znaków przed zniszczeniem przez pojazdy w czasie prowadzenia robót, - przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. 10. DOKUMENTY ODNIESIENIA 84 / 8

8 Wszelkie roboty należy wykonywać zgodnie z obowiązującymi i/lub wydanymi normami i przepisami (chyba, że Zamawiający wymaga zastosowania wyższych standardów) w tym: Instrukcja o znakach drogowych pionowych Instrukcja KOR 3-A zabezpieczenie antykorozyjne. PN-B Beton zwykły. PN-H Rury stalowe bez PN-C Wyroby lakierowe. Pakowanie, przechowywanie i transport PN-O Opakowania transportowe z zawartością. Znaki i znakowanie. Wymagania podstawowe. 3. Instrukcja o znakach drogowych poziomych. Załącznik do zarządzenia Ministra Transportu i Gospodarki Morskiej z dnia 3 marca 1994 r. (M.P. Nr 16, poz. 120) Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do u:ywanych opatentowanych urządzeń lub metod. 85 / 8
