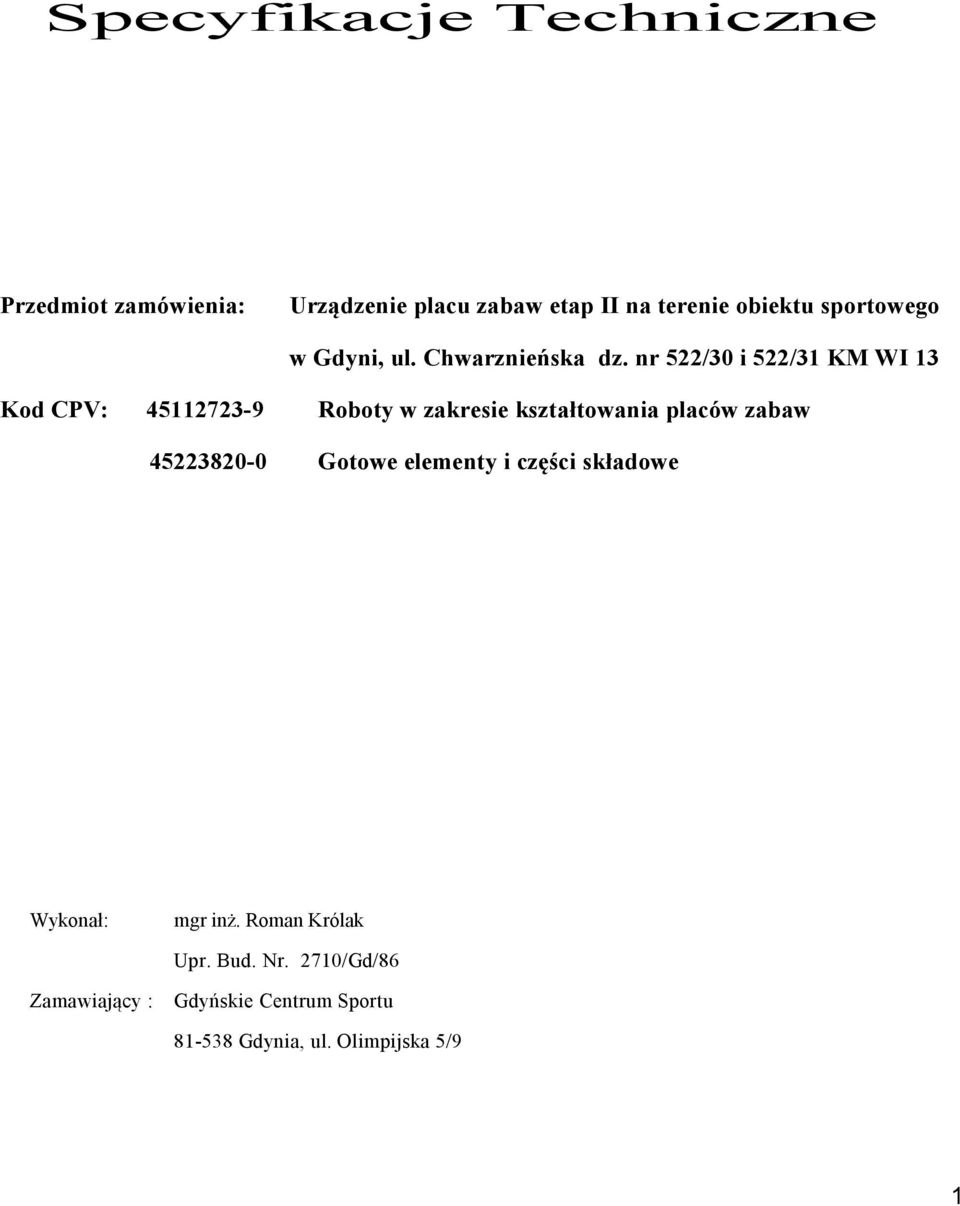

1 Specyfikacje Techniczne Przedmiot zamówienia: Urządzenie placu zabaw etap II na terenie obiektu sportowego w Gdyni, ul. Chwarznieńska dz. nr 522/30 i 522/31 KM WI 13 Kod CPV: Roboty w zakresie kształtowania placów zabaw Gotowe elementy i części składowe Wykonał: mgr inż. Roman Królak Upr. Bud. Nr. 2710/Gd/86 Zamawiający : Gdyńskie Centrum Sportu Gdynia, ul. Olimpijska 5/9 1

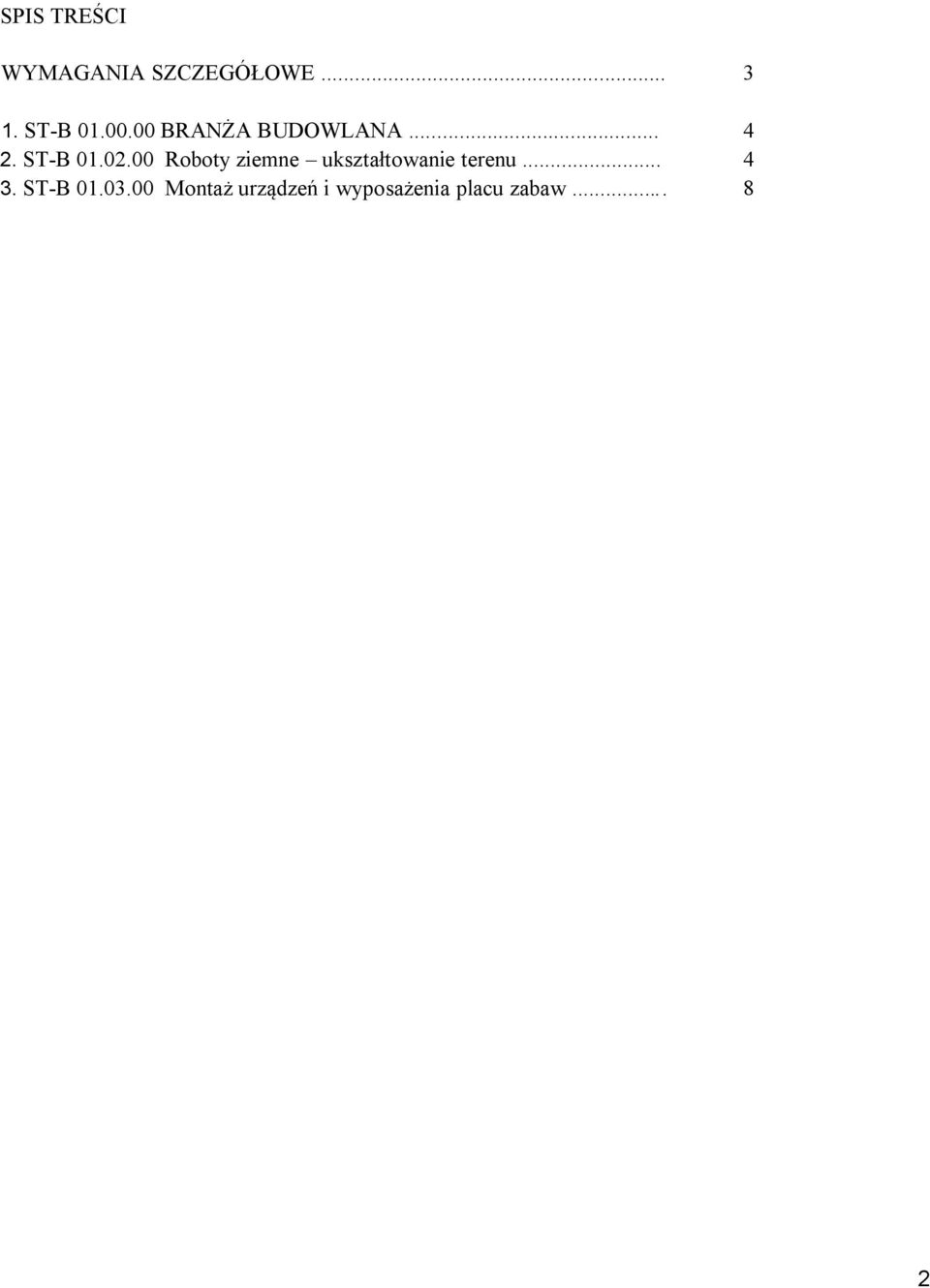

2 SPIS TREŚCI WYMAGANIA SZCZEGÓŁOWE ST-B BRANŻA BUDOWLANA ST-B Roboty ziemne ukształtowanie terenu ST-B Montaż urządzeń i wyposażenia placu zabaw

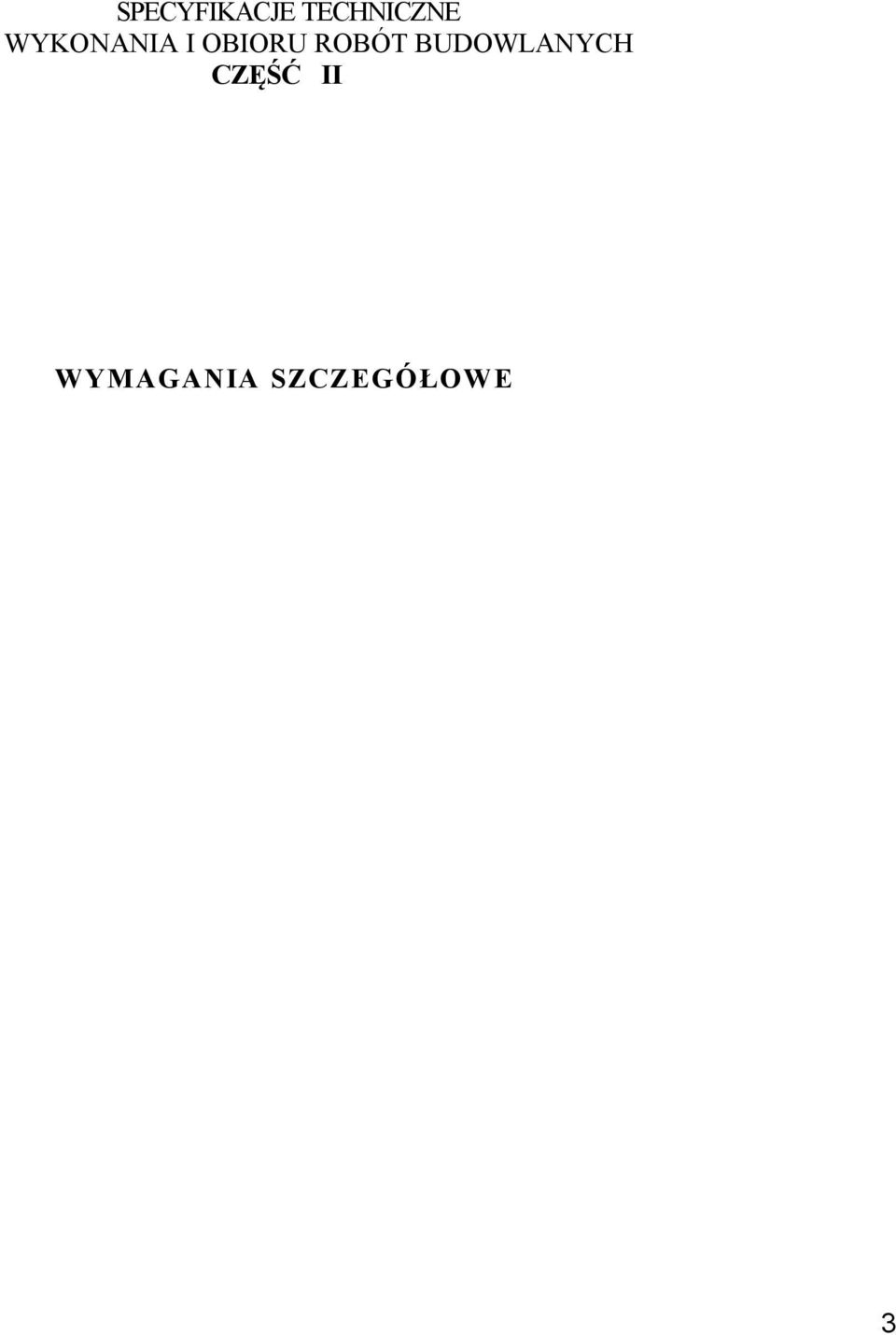

3 SPECYFIKACJE TECHNICZNE WYKONANIA I OBIORU ROBÓT BUDOWLANYCH CZĘŚĆ II WYMAGANIA SZCZEGÓŁOWE 3

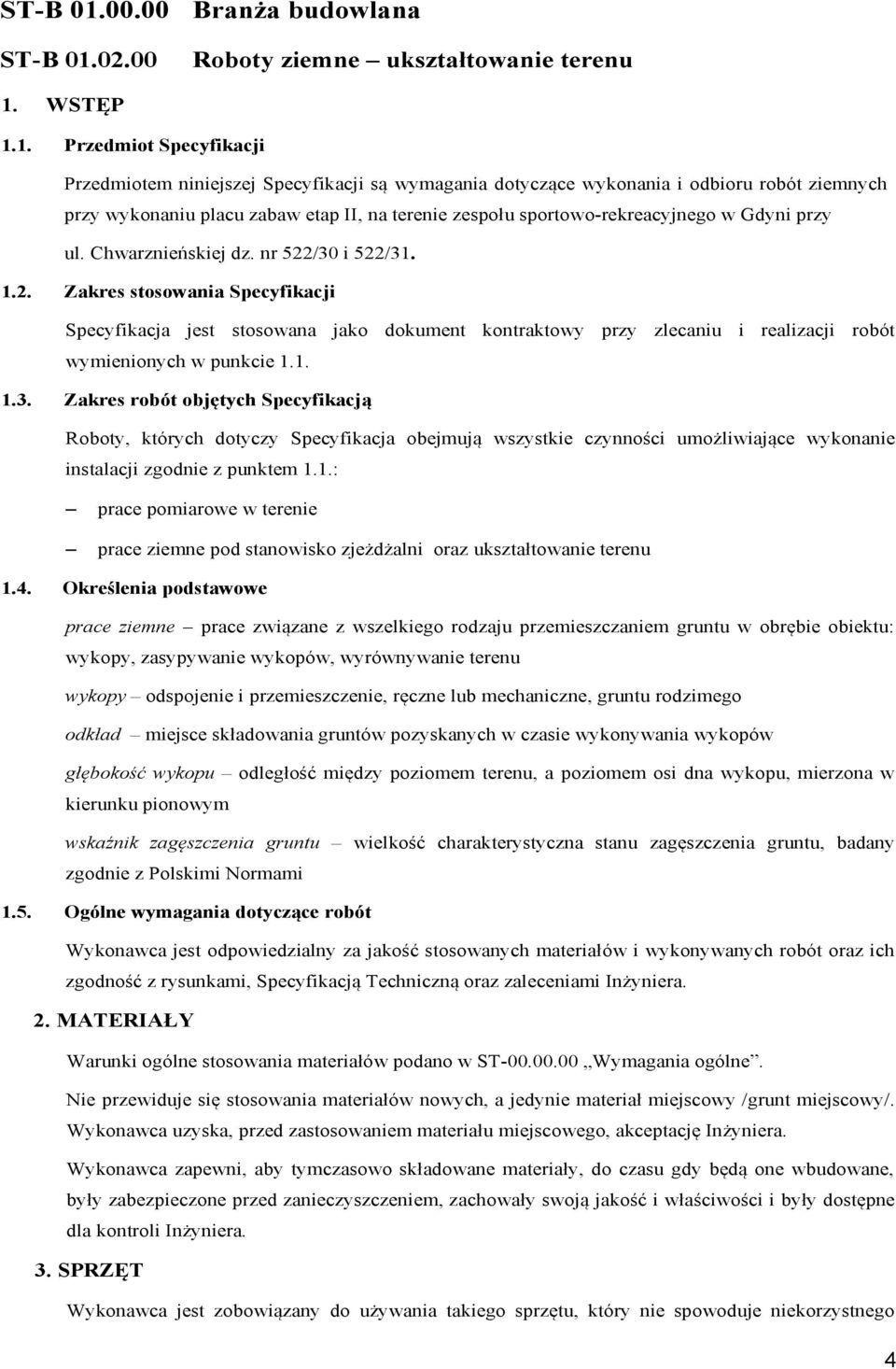

4 ST-B ST-B Branża budowlana Roboty ziemne ukształtowanie terenu 1. WSTĘP 1.1. Przedmiot Specyfikacji Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania i odbioru robót ziemnych przy wykonaniu placu zabaw etap II, na terenie zespołu sportowo-rekreacyjnego w Gdyni przy ul. Chwarznieńskiej dz. nr 522/30 i 522/ Zakres stosowania Specyfikacji Specyfikacja jest stosowana jako dokument kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych Specyfikacją Roboty, których dotyczy Specyfikacja obejmują wszystkie czynności umożliwiające wykonanie instalacji zgodnie z punktem 1.1.: prace pomiarowe w terenie prace ziemne pod stanowisko zjeżdżalni oraz ukształtowanie terenu 1.4. Określenia podstawowe prace ziemne prace związane z wszelkiego rodzaju przemieszczaniem gruntu w obrębie obiektu: wykopy, zasypywanie wykopów, wyrównywanie terenu wykopy odspojenie i przemieszczenie, ręczne lub mechaniczne, gruntu rodzimego odkład miejsce składowania gruntów pozyskanych w czasie wykonywania wykopów głębokość wykopu odległość między poziomem terenu, a poziomem osi dna wykopu, mierzona w kierunku pionowym wskaźnik zagęszczenia gruntu wielkość charakterystyczna stanu zagęszczenia gruntu, badany zgodnie z Polskimi Normami 1.5. Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość stosowanych materiałów i wykonywanych robót oraz ich zgodność z rysunkami, Specyfikacją Techniczną oraz zaleceniami Inżyniera. 2. MATERIAŁY Warunki ogólne stosowania materiałów podano w ST Wymagania ogólne. Nie przewiduje się stosowania materiałów nowych, a jedynie materiał miejscowy /grunt miejscowy/. Wykonawca uzyska, przed zastosowaniem materiału miejscowego, akceptację Inżyniera. Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one wbudowane, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwości i były dostępne dla kontroli Inżyniera. 3. SPRZĘT Wykonawca jest zobowiązany do używania takiego sprzętu, który nie spowoduje niekorzystnego 4

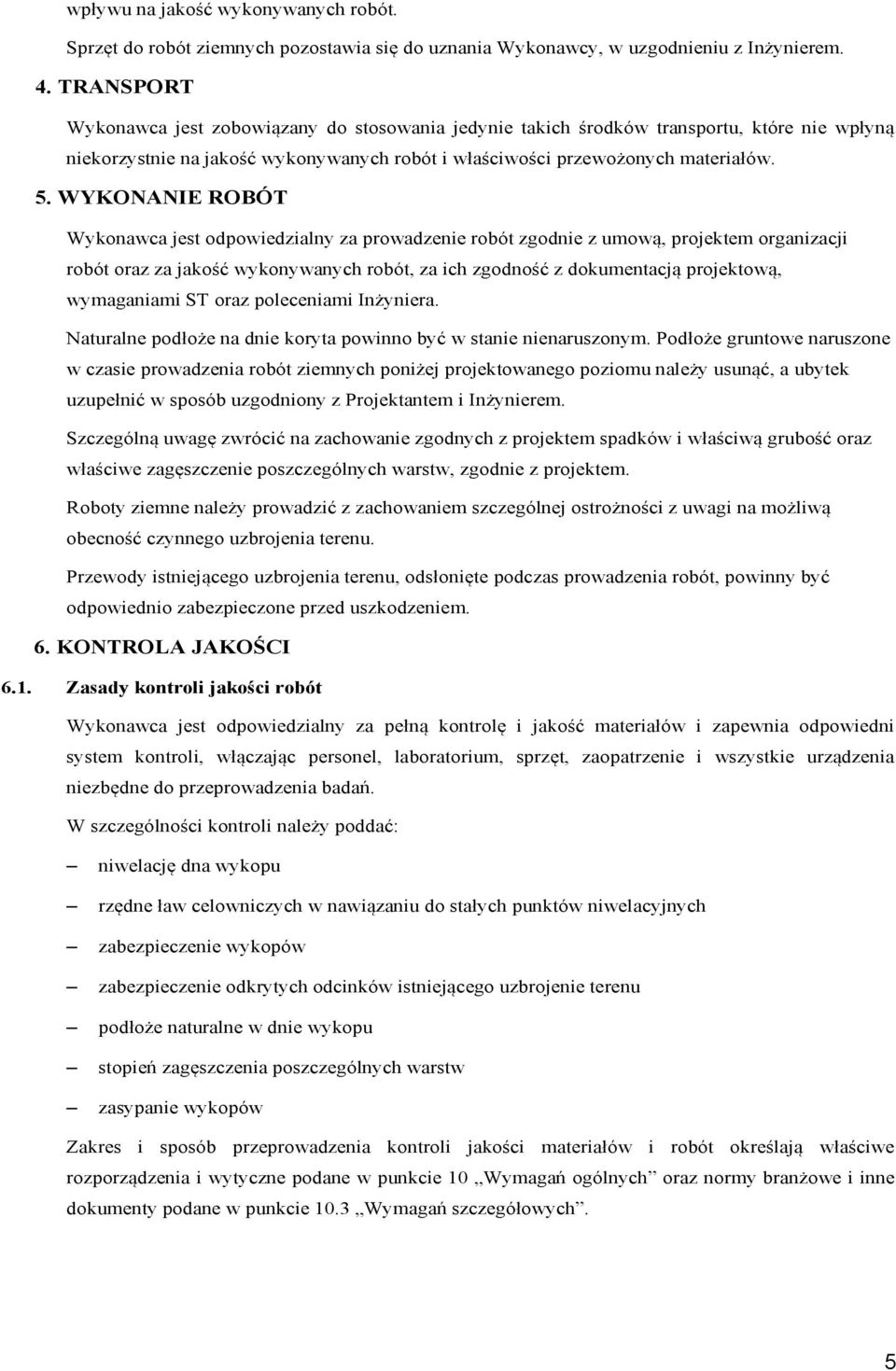

5 wpływu na jakość wykonywanych robót. Sprzęt do robót ziemnych pozostawia się do uznania Wykonawcy, w uzgodnieniu z Inżynierem. 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. 5. WYKONANIE ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, projektem organizacji robót oraz za jakość wykonywanych robót, za ich zgodność z dokumentacją projektową, wymaganiami ST oraz poleceniami Inżyniera. Naturalne podłoże na dnie koryta powinno być w stanie nienaruszonym. Podłoże gruntowe naruszone w czasie prowadzenia robót ziemnych poniżej projektowanego poziomu należy usunąć, a ubytek uzupełnić w sposób uzgodniony z Projektantem i Inżynierem. Szczególną uwagę zwrócić na zachowanie zgodnych z projektem spadków i właściwą grubość oraz właściwe zagęszczenie poszczególnych warstw, zgodnie z projektem. Roboty ziemne należy prowadzić z zachowaniem szczególnej ostrożności z uwagi na możliwą obecność czynnego uzbrojenia terenu. Przewody istniejącego uzbrojenia terenu, odsłonięte podczas prowadzenia robót, powinny być odpowiednio zabezpieczone przed uszkodzeniem. 6. KONTROLA JAKOŚCI 6.1. Zasady kontroli jakości robót Wykonawca jest odpowiedzialny za pełną kontrolę i jakość materiałów i zapewnia odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do przeprowadzenia badań. W szczególności kontroli należy poddać: niwelację dna wykopu rzędne ław celowniczych w nawiązaniu do stałych punktów niwelacyjnych zabezpieczenie wykopów zabezpieczenie odkrytych odcinków istniejącego uzbrojenie terenu podłoże naturalne w dnie wykopu stopień zagęszczenia poszczególnych warstw zasypanie wykopów Zakres i sposób przeprowadzenia kontroli jakości materiałów i robót określają właściwe rozporządzenia i wytyczne podane w punkcie 10 Wymagań ogólnych oraz normy branżowe i inne dokumenty podane w punkcie 10.3 Wymagań szczegółowych. 5

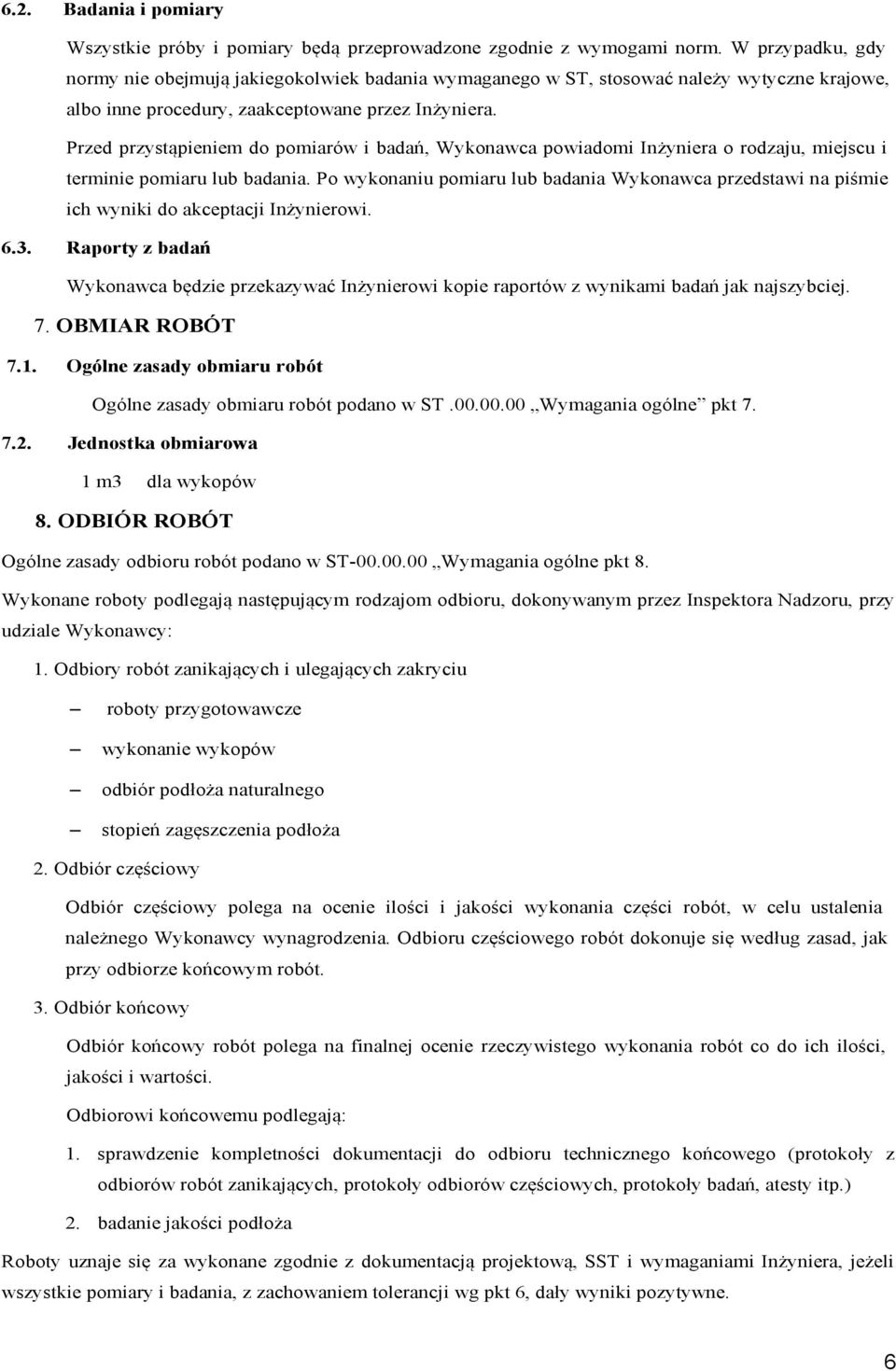

6 6.2. Badania i pomiary Wszystkie próby i pomiary będą przeprowadzone zgodnie z wymogami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w ST, stosować należy wytyczne krajowe, albo inne procedury, zaakceptowane przez Inżyniera. Przed przystąpieniem do pomiarów i badań, Wykonawca powiadomi Inżyniera o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inżynierowi Raporty z badań Wykonawca będzie przekazywać Inżynierowi kopie raportów z wynikami badań jak najszybciej. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST Wymagania ogólne pkt Jednostka obmiarowa 1 m3 dla wykopów 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST Wymagania ogólne pkt 8. Wykonane roboty podlegają następującym rodzajom odbioru, dokonywanym przez Inspektora Nadzoru, przy udziale Wykonawcy: 1. Odbiory robót zanikających i ulegających zakryciu roboty przygotowawcze wykonanie wykopów odbiór podłoża naturalnego stopień zagęszczenia podłoża 2. Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonania części robót, w celu ustalenia należnego Wykonawcy wynagrodzenia. Odbioru częściowego robót dokonuje się według zasad, jak przy odbiorze końcowym robót. 3. Odbiór końcowy Odbiór końcowy robót polega na finalnej ocenie rzeczywistego wykonania robót co do ich ilości, jakości i wartości. Odbiorowi końcowemu podlegają: 1. sprawdzenie kompletności dokumentacji do odbioru technicznego końcowego (protokoły z odbiorów robót zanikających, protokoły odbiorów częściowych, protokoły badań, atesty itp.) 2. badanie jakości podłoża Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania, z zachowaniem tolerancji wg pkt 6, dały wyniki pozytywne. 6

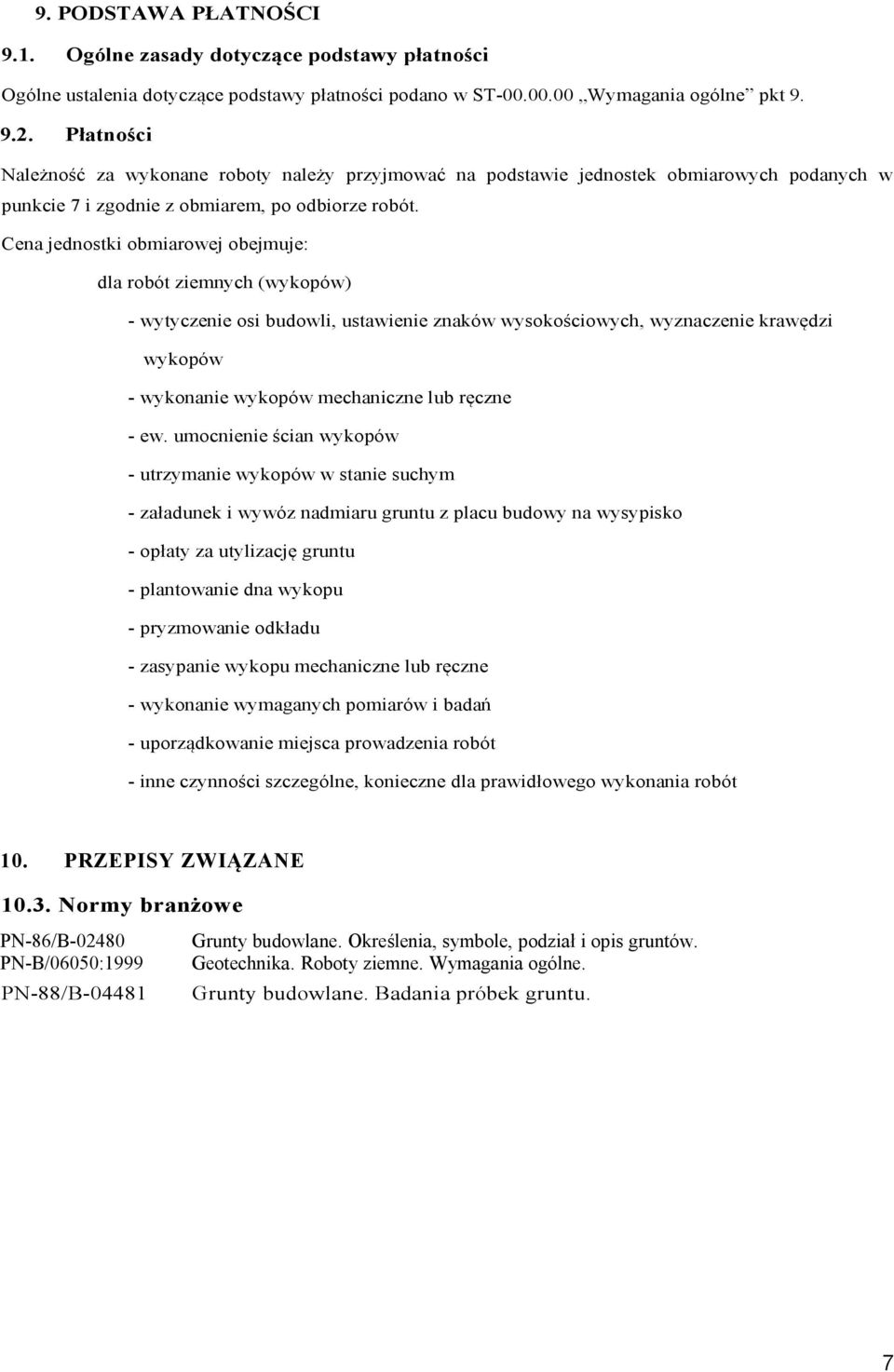

7 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne zasady dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST Wymagania ogólne pkt Płatności Należność za wykonane roboty należy przyjmować na podstawie jednostek obmiarowych podanych w punkcie 7 i zgodnie z obmiarem, po odbiorze robót. Cena jednostki obmiarowej obejmuje: dla robót ziemnych (wykopów) - wytyczenie osi budowli, ustawienie znaków wysokościowych, wyznaczenie krawędzi wykopów - wykonanie wykopów mechaniczne lub ręczne - ew. umocnienie ścian wykopów - utrzymanie wykopów w stanie suchym - załadunek i wywóz nadmiaru gruntu z placu budowy na wysypisko - opłaty za utylizację gruntu - plantowanie dna wykopu - pryzmowanie odkładu - zasypanie wykopu mechaniczne lub ręczne - wykonanie wymaganych pomiarów i badań - uporządkowanie miejsca prowadzenia robót - inne czynności szczególne, konieczne dla prawidłowego wykonania robót 10. PRZEPISY ZWIĄZANE Normy branżowe PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów. PN-B/06050:1999 Geotechnika. Roboty ziemne. Wymagania ogólne. PN-88/B Grunty budowlane. Badania próbek gruntu. 7

8 ST-B Montaż urządzeń i wyposażenia placu zabaw 1. WSTĘP 1.1. Przedmiot Specyfikacji Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania i odbioru montażu urządzeń placu zabaw etap II, na terenie zespołu sportowo-rekreacyjnego w Gdyni przy ul. Chwarznieńskiej dz. nr 522/30 i 522/ Zakres stosowania Specyfikacji Specyfikacja jest stosowana jako dokument kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych Specyfikacją Roboty, których dotyczy Specyfikacja obejmują wszystkie czynności umożliwiające wykonanie instalacji zgodnie z punktem 1.1.: sprawdzenie kompletności dostarczonych urządzeń montaż urządzenia sprawdzenie działania urządzenia 1.4. Określenia podstawowe fundament element urządzenia służący do posadowienia urządzenia /lub elementu urządzenia/ na gruncie, przenoszący w bezpieczny sposób na grunt ciężar własny urządzenia oraz obciążenie użytkowe /ciężar dzieci korzystających z urządzenia/ urządzenie konstrukcja posadowiona na gruncie za pośrednictwem fundamentów, służąca do zabawy lub ćwiczeń sprawnościowych wyposażenie elementy placu zabaw służące osobom korzystającym z placu zabaw, takie jak ławki, kosze na śmieci, tablice informacyjne itp Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość stosowanych materiałów i wykonywanych robót oraz ich zgodność z rysunkami, Specyfikacją Techniczną oraz zaleceniami Inżyniera. 2. MATERIAŁY Warunki ogólne stosowania materiałów podano w ST Wymagania ogólne. Wszystkie elementy i materiały stosowane przy montażu urządzenia muszą posiadać wymagane przepisami atesty i certyfikaty dopuszczające ich użytkowanie na placach zabaw. Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one wbudowane, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwości i były dostępne dla kontroli Inżyniera. 3. SPRZĘT Wykonawca jest zobowiązany do używania takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót: specjalistyczny sprzęt monterski, jak klucze monterskie, młotki, wkrętaki, elektronarzędzia. 8

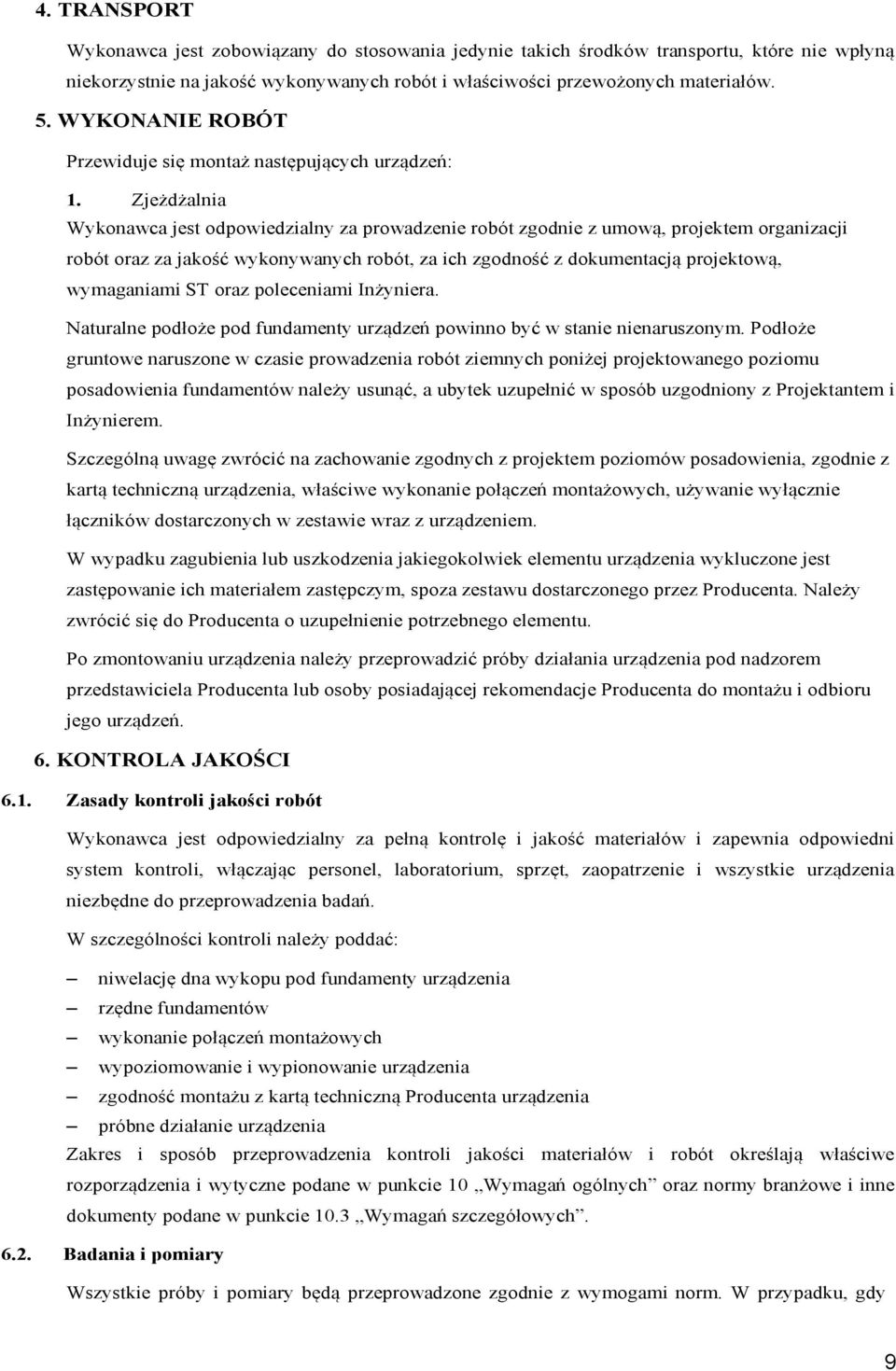

9 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. 5. WYKONANIE ROBÓT Przewiduje się montaż następujących urządzeń: 1. Zjeżdżalnia Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, projektem organizacji robót oraz za jakość wykonywanych robót, za ich zgodność z dokumentacją projektową, wymaganiami ST oraz poleceniami Inżyniera. Naturalne podłoże pod fundamenty urządzeń powinno być w stanie nienaruszonym. Podłoże gruntowe naruszone w czasie prowadzenia robót ziemnych poniżej projektowanego poziomu posadowienia fundamentów należy usunąć, a ubytek uzupełnić w sposób uzgodniony z Projektantem i Inżynierem. Szczególną uwagę zwrócić na zachowanie zgodnych z projektem poziomów posadowienia, zgodnie z kartą techniczną urządzenia, właściwe wykonanie połączeń montażowych, używanie wyłącznie łączników dostarczonych w zestawie wraz z urządzeniem. W wypadku zagubienia lub uszkodzenia jakiegokolwiek elementu urządzenia wykluczone jest zastępowanie ich materiałem zastępczym, spoza zestawu dostarczonego przez Producenta. Należy zwrócić się do Producenta o uzupełnienie potrzebnego elementu. Po zmontowaniu urządzenia należy przeprowadzić próby działania urządzenia pod nadzorem przedstawiciela Producenta lub osoby posiadającej rekomendacje Producenta do montażu i odbioru jego urządzeń. 6. KONTROLA JAKOŚCI 6.1. Zasady kontroli jakości robót Wykonawca jest odpowiedzialny za pełną kontrolę i jakość materiałów i zapewnia odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do przeprowadzenia badań. W szczególności kontroli należy poddać: niwelację dna wykopu pod fundamenty urządzenia rzędne fundamentów wykonanie połączeń montażowych wypoziomowanie i wypionowanie urządzenia zgodność montażu z kartą techniczną Producenta urządzenia próbne działanie urządzenia Zakres i sposób przeprowadzenia kontroli jakości materiałów i robót określają właściwe rozporządzenia i wytyczne podane w punkcie 10 Wymagań ogólnych oraz normy branżowe i inne dokumenty podane w punkcie 10.3 Wymagań szczegółowych Badania i pomiary Wszystkie próby i pomiary będą przeprowadzone zgodnie z wymogami norm. W przypadku, gdy 9

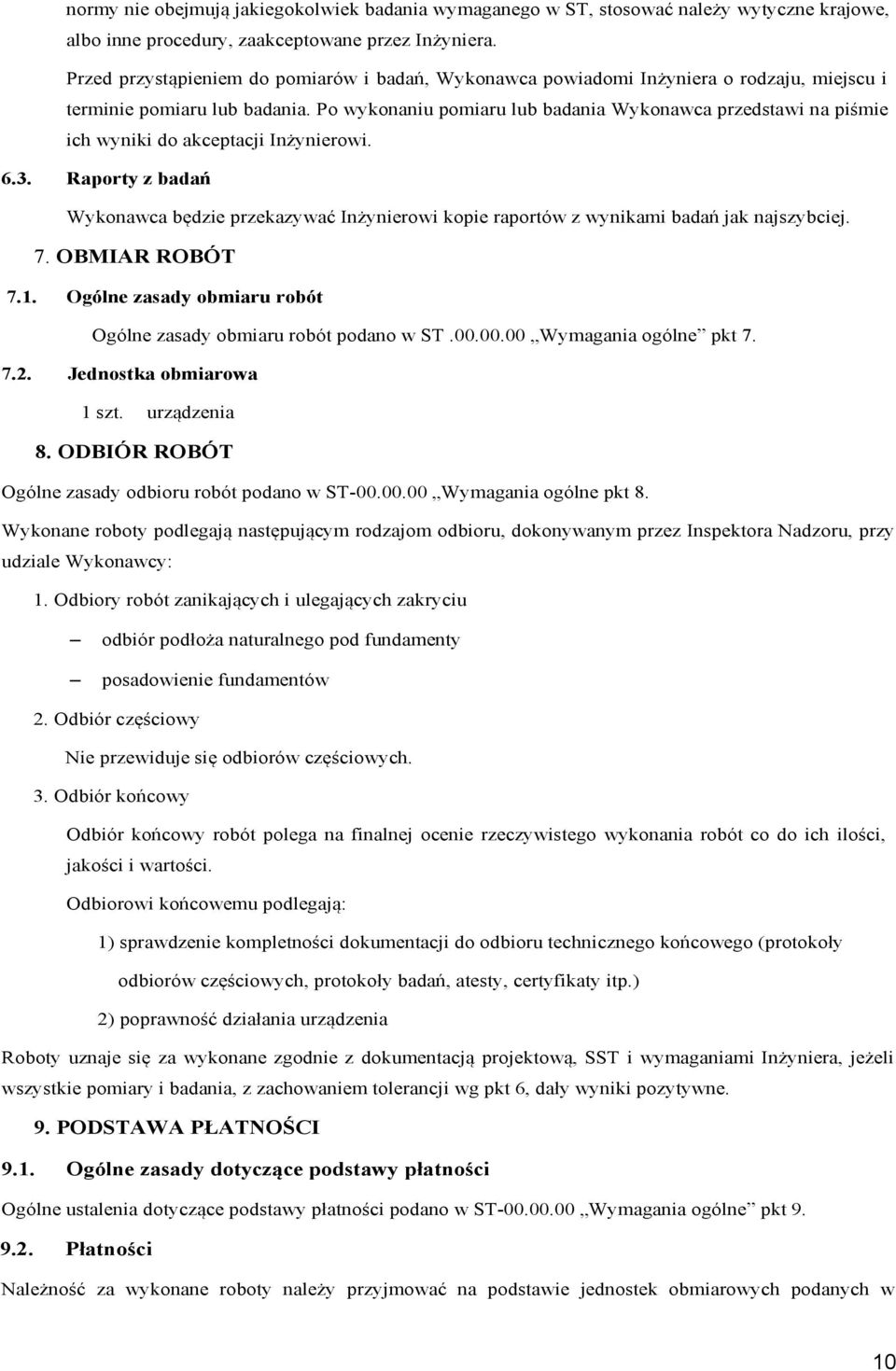

10 normy nie obejmują jakiegokolwiek badania wymaganego w ST, stosować należy wytyczne krajowe, albo inne procedury, zaakceptowane przez Inżyniera. Przed przystąpieniem do pomiarów i badań, Wykonawca powiadomi Inżyniera o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inżynierowi Raporty z badań Wykonawca będzie przekazywać Inżynierowi kopie raportów z wynikami badań jak najszybciej. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST Wymagania ogólne pkt Jednostka obmiarowa 1 szt. urządzenia 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST Wymagania ogólne pkt 8. Wykonane roboty podlegają następującym rodzajom odbioru, dokonywanym przez Inspektora Nadzoru, przy udziale Wykonawcy: 1. Odbiory robót zanikających i ulegających zakryciu odbiór podłoża naturalnego pod fundamenty posadowienie fundamentów 2. Odbiór częściowy Nie przewiduje się odbiorów częściowych. 3. Odbiór końcowy Odbiór końcowy robót polega na finalnej ocenie rzeczywistego wykonania robót co do ich ilości, jakości i wartości. Odbiorowi końcowemu podlegają: 1) sprawdzenie kompletności dokumentacji do odbioru technicznego końcowego (protokoły odbiorów częściowych, protokoły badań, atesty, certyfikaty itp.) 2) poprawność działania urządzenia Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania, z zachowaniem tolerancji wg pkt 6, dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne zasady dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST Wymagania ogólne pkt Płatności Należność za wykonane roboty należy przyjmować na podstawie jednostek obmiarowych podanych w 10

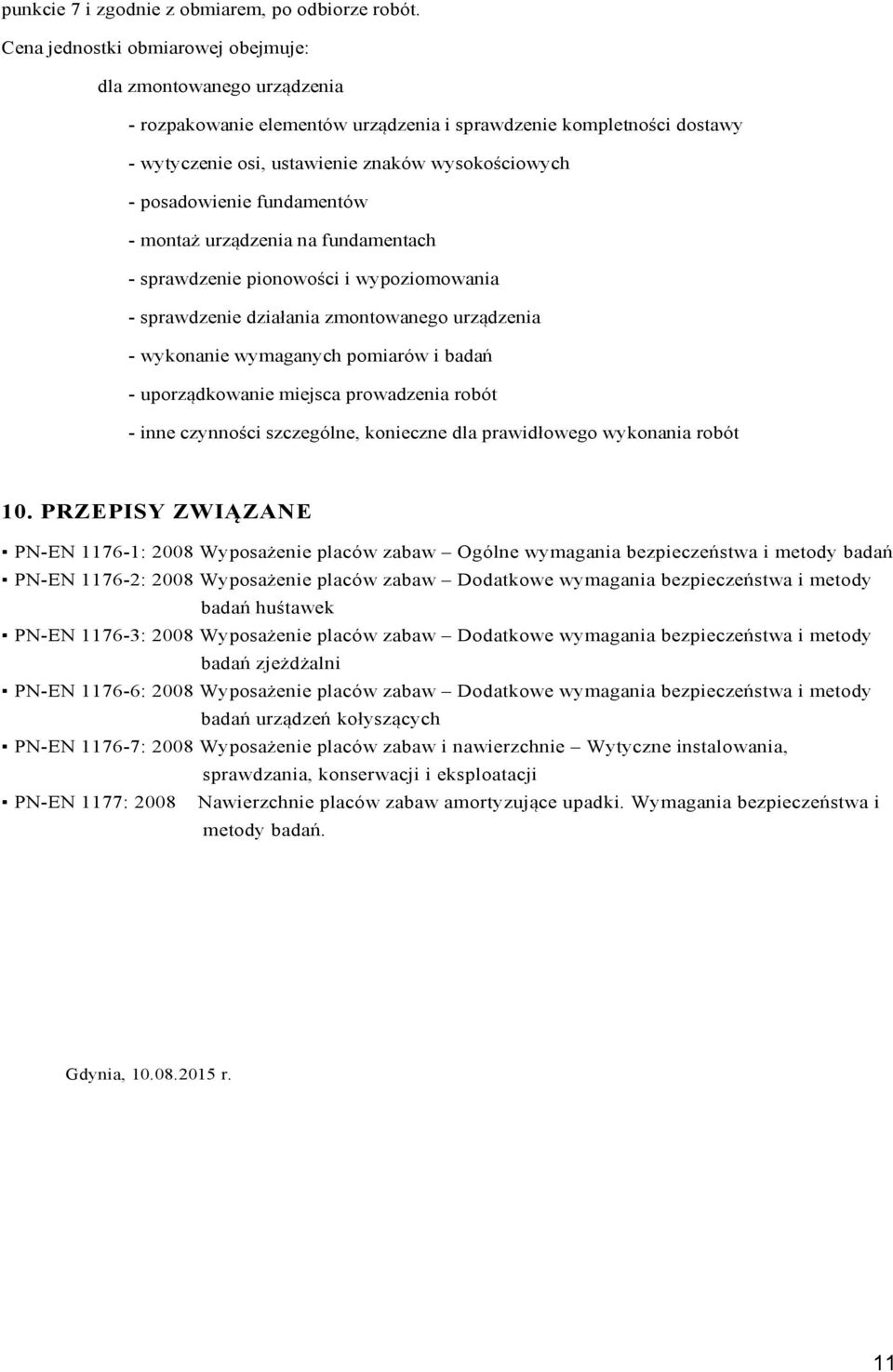

11 punkcie 7 i zgodnie z obmiarem, po odbiorze robót. Cena jednostki obmiarowej obejmuje: dla zmontowanego urządzenia - rozpakowanie elementów urządzenia i sprawdzenie kompletności dostawy - wytyczenie osi, ustawienie znaków wysokościowych - posadowienie fundamentów - montaż urządzenia na fundamentach - sprawdzenie pionowości i wypoziomowania - sprawdzenie działania zmontowanego urządzenia - wykonanie wymaganych pomiarów i badań - uporządkowanie miejsca prowadzenia robót - inne czynności szczególne, konieczne dla prawidłowego wykonania robót 10. PRZEPISY ZWIĄZANE PN-EN : 2008 Wyposażenie placów zabaw Ogólne wymagania bezpieczeństwa i metody badań PN-EN : 2008 Wyposażenie placów zabaw Dodatkowe wymagania bezpieczeństwa i metody badań huśtawek PN-EN : 2008 Wyposażenie placów zabaw Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni PN-EN : 2008 Wyposażenie placów zabaw Dodatkowe wymagania bezpieczeństwa i metody badań urządzeń kołyszących PN-EN : 2008 Wyposażenie placów zabaw i nawierzchnie Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji PN-EN 1177: 2008 Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metody badań. Gdynia, r. 11
