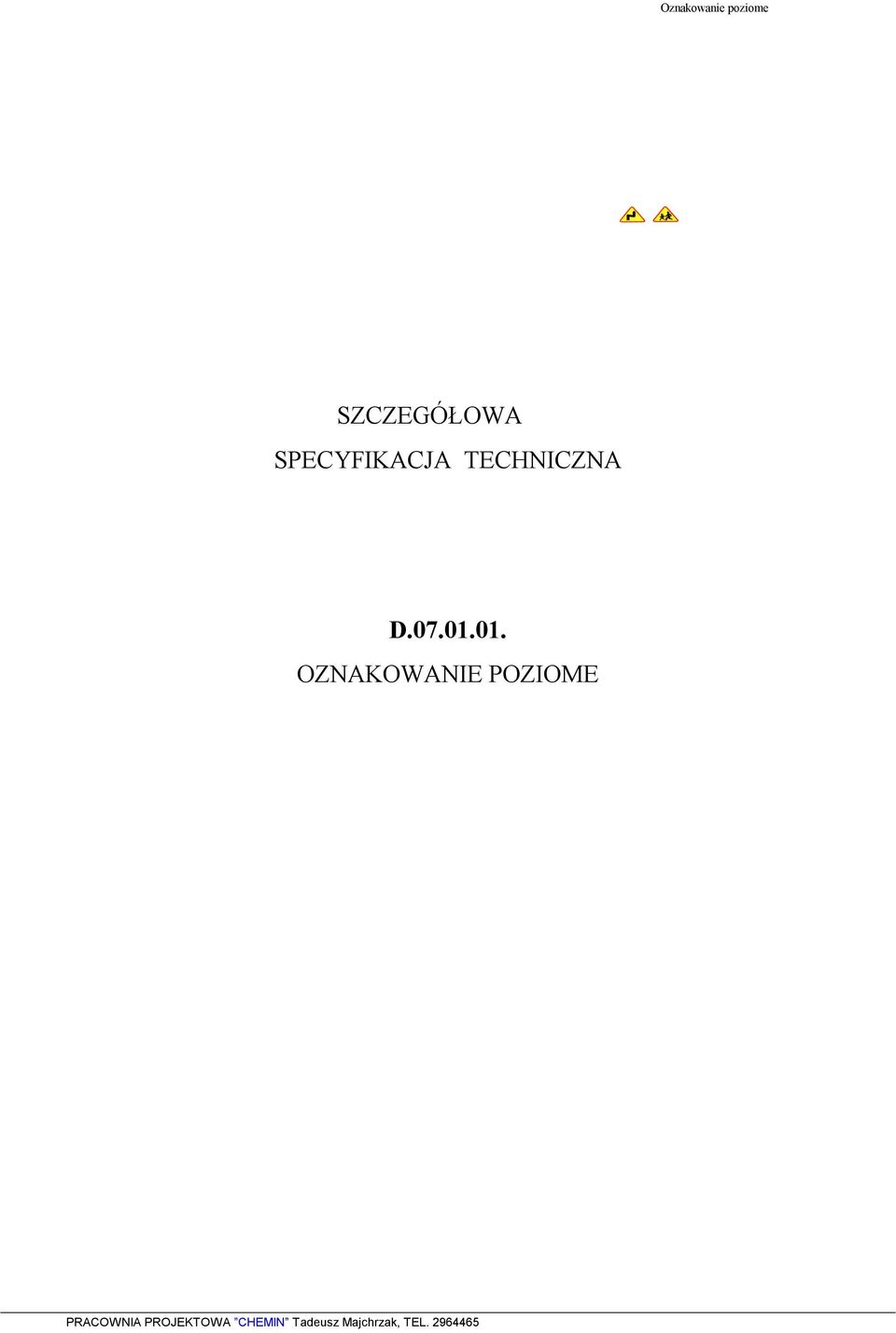

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D OZNAKOWANIE POZIOME

2 1. WSTĘP 1.1. Przedmiot ST. Oznakowanie poziome Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru oznakowania poziomego podczas Remontu drogi powiatowej nr 2734P Pakosław-Duszniki, na odcinku Niewierz-Duszniki, od km do km , na długości 2,194km Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST. Ustalenia zawarte w niniejszej specyfikacja dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem oznakowania poziomego drogi i obejmują malowanie cienkowarstwowe: - mechanicznie linii segregacyjnych ciągłych P-7d 96,00m2, - mechaniczne linii segregacyjnych przerywanych P-7c - 287,04m2. Oraz montaż separatorów punktowych U-25a (h=70mm, L=200mm, szer.150mm) w ilości 161,00szt 1.4.Określenia podstawowe Poziome oznakowanie dróg naniesiony lub wbudowany w nawierzchnię materiał do poziomego znakowania dróg zgodnie z Instrukcją o znakach drogowych poziomych Trwałe oznakowanie dróg oznakowanie, którego okres użytkowania wynosi co najmniej 12 miesięcy Materiały do poziomego oznakowania dróg materiały zawierające rozpuszczalniki, wolne od rozpuszczalników lub punktowe elementy odblaskowe, które mogą zostać naniesione albo wbudowane przez malowanie, natryskiwanie, odlewanie, wytłaczanie, rolowanie, klejenie itp. Na nawierzchnie drogowe stosowane w temperaturze podwyższonej. Materiały te powinny być retrorefleksyjne Kulki szklane materiał do posypywania lub narzucania pod ciśnieniem na oznakowanie wykonane materiałami w stanie ciekłym, w celu uzyskania widzialności oznakowania w nocy Pozostałe określenia dotyczące robót podano w OST D M Wymagania Ogólne Ogólne wymagania dotyczące robót- podano w ST D "Wymagania ogólne". 2. MATERIAŁY Ogólne wymagania dotyczące materiałów- podano w ST D "Wymagania ogólne" Dokument dopuszczający do stosowania materiałów Każdy materiał używany przez Wykonawcę do poziomego oznakowania dróg musi posiadać aprobatę techniczną 2.6. Wymagania wobec materiałów do poziomego znakowania dróg Materiały do znakowania cienkowarstwowego Materiałami do znakowania cienkowarstwowego powinny być farby nakładane warstwą grubości od 0,3 mm do 0,8 mm (na mokro). Podczas nakładania farb, do znakowania cienkowarstwowego, na nawierzchnię pędzlem, wałkiem, lub przez natrysk, powinny one tworzyć warstw kohezyjną w procesie odparowania i /lub w procesie chemicznym. Właściwości fizyczne materiałów do znakowania cienkowarstwowego określa aprobata techniczna odpowiadająca wymaganiom POD Materiały do znakowania grubowarstwowego Materiałami do znakowania gruboziarnistego powinny być materiały umożliwiające nakładanie ich warstwa grubości od 0,9 mm do 5 mm, jak masy chemoutwardzalne stosowane na zimno oraz masy termoplastyczne. Masy chemoutwardzalne powinny być substancjami jedni- lub wieloskładnikowymi, mieszanymi ze sobą w proporcjach ustalonych przez producenta i nakładanymi na nawierzchnię odpowiednim aplikatorem. Masy te powinny tworzyć warstwę kohezyjną w wyniku reakcji chemicznej. aprobata techniczna, odpowiadająca wymaganiom POD Zawartość składników lotnych w minerałach do znakowania cienko- i grubowarstwowego Kulki szklane Zawartość składników lotnych (rozpuszczalników organicznych) nie powinna przekraczać w materiałach do znakowania: - cienkowarstwowego 30% (m/m) - grubowarstwowego 2% (m/m) Nie dopuszcza się do stosowania materiałów zawierających rozpuszczalnik aromatyczny (jak np. toulen, ksylen) w ilości większej niż 10%. Nie dopuszcza się stosowania materiałów zawierających benzen i rozpuszczalniki chlorowane. Materiały w postaci kulek szklanych refleksyjnych do posypywania lub narzucania pod ciśnieniem na materiały do oznakowania powinny zapewniać widzialność w nocy poprzez odbicie powrotne w kierunku pojazdu wiązki światła wysyłanej przez reflektory pojazdu.

3 Kulki szklane powinny charakteryzować się współczynnikiem załamania powyżej 1,50, wykazywać odporność na wodę i zawierać nie więcej niż 20% kulek z defektami Kulki szklane hydrofobizowe powinny ponadto wykazywać stopień hydrofobizacji co najmniej 80%. Właściwości kulek szklanych określa aprobata techniczna, odpowiadająca wymaganiom POD Wymagania wobec materiałów ze względu na ochronę warunków pracy i środowiska Materiały stosowane do znakowania nawierzchni nie powinny zawierać substancji zagrażających zdrowiu ludzi i powodujących skażenie środowiska Przechowywanie i składowanie materiałów Materiały do poziomego znakowania dróg należy przechowywać w magazynach odpowiadających zaleceniom producenta, zwłaszcza zabezpieczających je od napromieniowania słonecznego, opadów i w temperaturze dla: a) farb wodorozcieńczalnych od 5 do 40 C b) farb rozpuszczalnikowych od 0 do 25 C c) pozostałych materiałów poniżej Biała farba drogowa na bazie rozpuszczalników, jednoskładnikowa stosowana na zimno. Farba musi posiadać świadectwo dopuszczenia do stosowania w budownictwie drogowym, wydane przez Instytut Badawczy Dróg i Mostów oraz musi być umieszczona na liście preferencyjnej materiałów do cienkowarstwowego znakowania dróg, opracowanej przez Generalną Dyrekcję Dróg Publicznych. Należy użyć farby do trwałego znakowania dróg Rozpuszczalnik - do rozcieńczania farby wolno używać tylko rozpuszczalnika wskazanego przez producenta i wymienionego w świadectwie 3. SPRZĘT. dopuszczenia do stosowania w budownictwie drogowym i mostowym. Przy myciu sprzętu do znakowania, mogą być użyte inne rozpuszczalniki Ogólne wymagania dotyczące sprzętu - podano w SST D Wymagania ogólne 3.2. Sprzęt do oznakowania poziomego Wykonawca przystępujący do wykonania oznakowania poziomego, w zależności od zakresu robót, powinien wykazać się możliwością korzystania z następującego sprzętu, zaakceptowanego przez Inżyniera: - szczotek mechanicznych (zaleca się stosowanie szczotek wyposażonych w urządzenia odpylające) oraz szczotek ręcznych, - frezarek, sprężarek, malowarek, układarek mas termoplastycznych, sprzętu do badań określonych w SST 3.2. Sprzęt towarzyszący. Wykonawca robót musi dysponować pojazdami zabezpieczającymi (z oznakowaniem ruchomym) do rozstawiania i zbierania pachołków które zabezpieczają świeże znakowanie przed rozjechaniem.. Wykonawca powinien dysponować kompletem znaków ruchomych i stałych, przewidzianych do oznakowania odcinka robót wg Instrukcji oznakowania robót prowadzonych w pasie drogowym (Monitor Polski nr 24 z dnia r.) Wykonawca powinien dysponować sprzętem umożliwiającym mechaniczne starcie znakowania w przypadku jego korekty oraz szczotką mechaniczną i ręczną do usuwania zanieczyszczeń. 4. TRANSPORT Ogólne wymagania dotyczące transportu - podano w SST D Wymagania ogólne 5. WYKONANIE ROBÓT Ogólne warunki wykonania robót - podano w SST D Wymagania ogólne Warunki atmosferyczne W czasie wykonywania oznakowania temperatura nawierzchni i powietrza powinna wynosić co najmniej 5 C a wilgotność względna powietrza powinna być zgodna z zaleceniami producenta i wynosić co najwyżej 85% Jednorodność nawierzchni znakowanej Poprawność wykonania znakowania wymaga jednorodności nawierzchni znakowanej. Nierówności i/albo miejsca łatania nawierzchni, które nie wyróżniają się od starej nawierzchni i nie mają większego rozmiaru niż 15 % powierzchni znakowanej, uznaje się za powierzchnie jednorodne przygotowanie podłoża do wykonania znakowania Należy oczyścić powierzchnię nawierzchni z zanieczyszczeń, przy użyciu sprzętu wymienionego w SST. Powierzchnia nawierzchni przygotowana do wykonania oznakowania poziomego musi być czysta i sucha Wykonanie znakowania drogi Dostarczanie materiałów i spełnienie zaleceń producenta

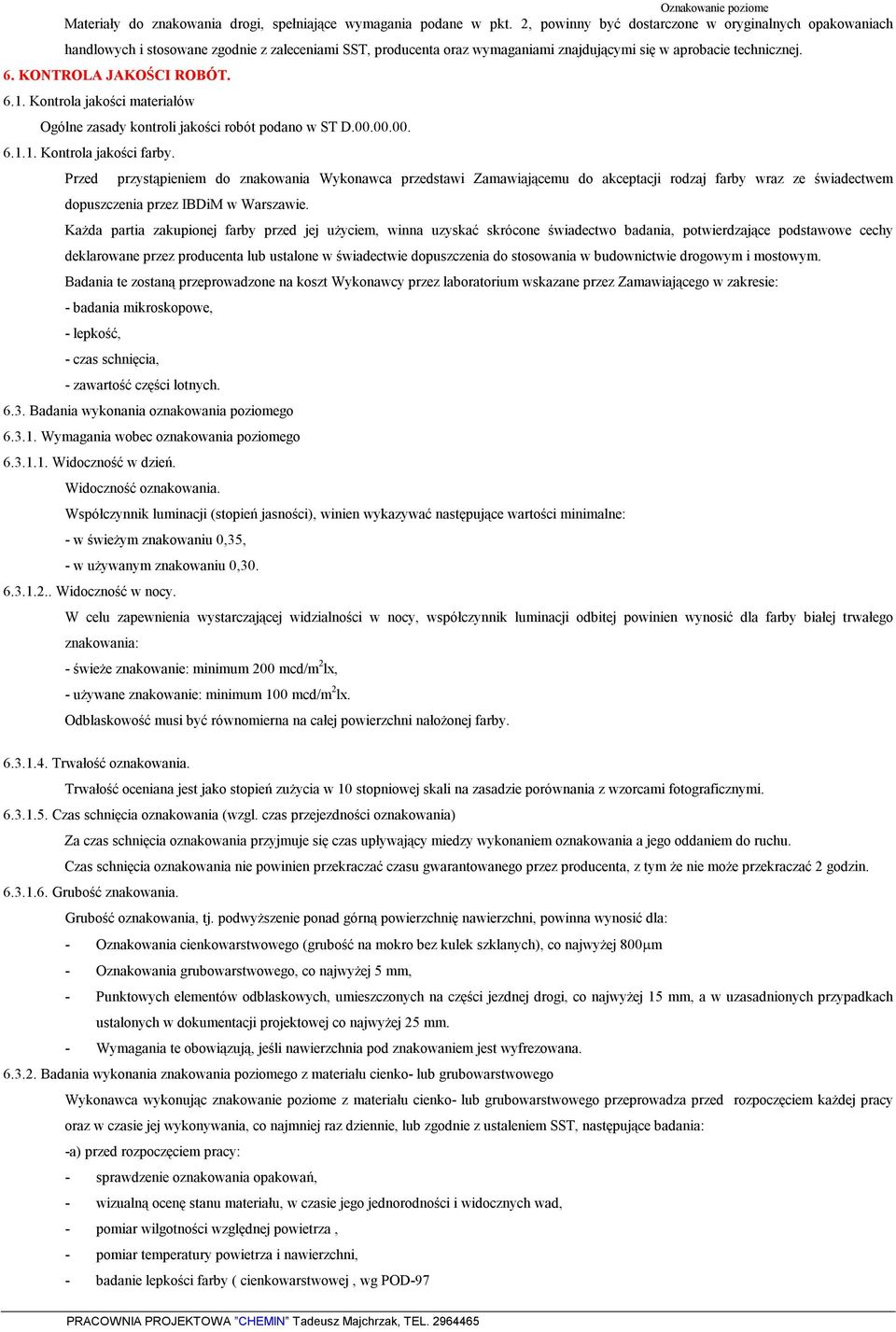

4 Materiały do znakowania drogi, spełniające wymagania podane w pkt. 2, powinny być dostarczone w oryginalnych opakowaniach handlowych i stosowane zgodnie z zaleceniami SST, producenta oraz wymaganiami znajdującymi się w aprobacie technicznej. 6. KONTROLA JAKOŚCI ROBÓT Kontrola jakości materiałów Ogólne zasady kontroli jakości robót podano w ST D Kontrola jakości farby. Przed przystąpieniem do znakowania Wykonawca przedstawi Zamawiającemu do akceptacji rodzaj farby wraz ze świadectwem dopuszczenia przez IBDiM w Warszawie. Każda partia zakupionej farby przed jej użyciem, winna uzyskać skrócone świadectwo badania, potwierdzające podstawowe cechy deklarowane przez producenta lub ustalone w świadectwie dopuszczenia do stosowania w budownictwie drogowym i mostowym. Badania te zostaną przeprowadzone na koszt Wykonawcy przez laboratorium wskazane przez Zamawiającego w zakresie: - badania mikroskopowe, - lepkość, - czas schnięcia, - zawartość części lotnych Badania wykonania oznakowania poziomego Wymagania wobec oznakowania poziomego Widoczność w dzień. Widoczność oznakowania. Współczynnik luminacji (stopień jasności), winien wykazywać następujące wartości minimalne: - w świeżym znakowaniu 0,35, - w używanym znakowaniu 0, Widoczność w nocy. W celu zapewnienia wystarczającej widzialności w nocy, współczynnik luminacji odbitej powinien wynosić dla farby białej trwałego znakowania: - świeże znakowanie: minimum 200 mcd/m 2 lx, - używane znakowanie: minimum 100 mcd/m 2 lx. Odblaskowość musi być równomierna na całej powierzchni nałożonej farby Trwałość oznakowania. Trwałość oceniana jest jako stopień zużycia w 10 stopniowej skali na zasadzie porównania z wzorcami fotograficznymi Czas schnięcia oznakowania (wzgl. czas przejezdności oznakowania) Za czas schnięcia oznakowania przyjmuje się czas upływający miedzy wykonaniem oznakowania a jego oddaniem do ruchu. Czas schnięcia oznakowania nie powinien przekraczać czasu gwarantowanego przez producenta, z tym że nie może przekraczać 2 godzin Grubość znakowania. Grubość oznakowania, tj. podwyższenie ponad górną powierzchnię nawierzchni, powinna wynosić dla: - Oznakowania cienkowarstwowego (grubość na mokro bez kulek szklanych), co najwyżej 800 m - Oznakowania grubowarstwowego, co najwyżej 5 mm, - Punktowych elementów odblaskowych, umieszczonych na części jezdnej drogi, co najwyżej 15 mm, a w uzasadnionych przypadkach ustalonych w dokumentacji projektowej co najwyżej 25 mm. - Wymagania te obowiązują, jeśli nawierzchnia pod znakowaniem jest wyfrezowana Badania wykonania znakowania poziomego z materiału cienko- lub grubowarstwowego Wykonawca wykonując znakowanie poziome z materiału cienko- lub grubowarstwowego przeprowadza przed rozpoczęciem każdej pracy oraz w czasie jej wykonywania, co najmniej raz dziennie, lub zgodnie z ustaleniem SST, następujące badania: -a) przed rozpoczęciem pracy: - sprawdzenie oznakowania opakowań, - wizualną ocenę stanu materiału, w czasie jego jednorodności i widocznych wad, - pomiar wilgotności względnej powietrza, - pomiar temperatury powietrza i nawierzchni, - badanie lepkości farby ( cienkowarstwowej, wg POD-97

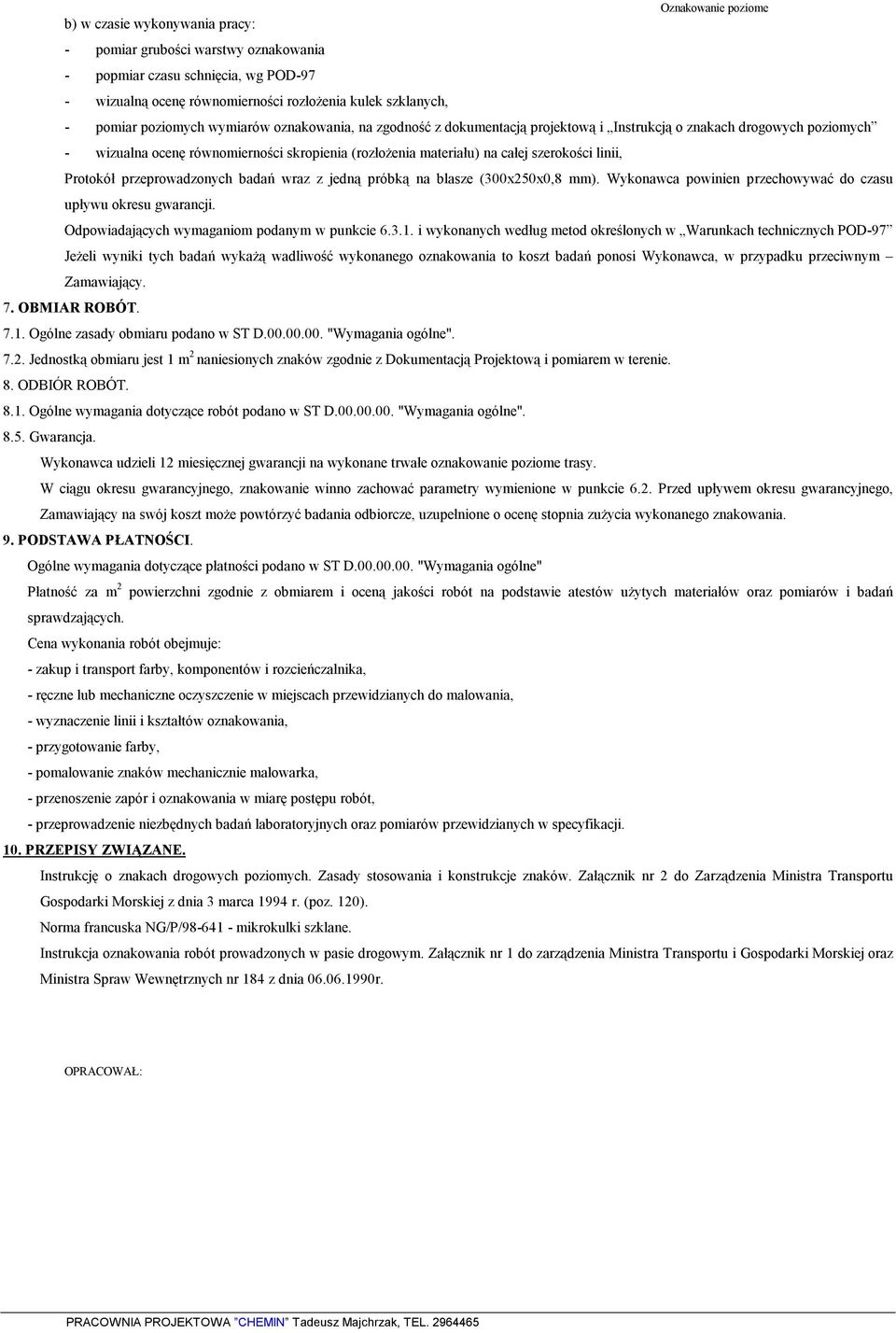

5 b) w czasie wykonywania pracy: - pomiar grubości warstwy oznakowania - popmiar czasu schnięcia, wg POD-97 - wizualną ocenę równomierności rozłożenia kulek szklanych, - pomiar poziomych wymiarów oznakowania, na zgodność z dokumentacją projektową i Instrukcją o znakach drogowych poziomych - wizualna ocenę równomierności skropienia (rozłożenia materiału) na całej szerokości linii, Protokół przeprowadzonych badań wraz z jedną próbką na blasze (300x250x0,8 mm). Wykonawca powinien przechowywać do czasu upływu okresu gwarancji. Odpowiadających wymaganiom podanym w punkcie i wykonanych według metod określonych w Warunkach technicznych POD-97 Jeżeli wyniki tych badań wykażą wadliwość wykonanego oznakowania to koszt badań ponosi Wykonawca, w przypadku przeciwnym Zamawiający. 7. OBMIAR ROBÓT Ogólne zasady obmiaru podano w ST D "Wymagania ogólne" Jednostką obmiaru jest 1 m 2 naniesionych znaków zgodnie z Dokumentacją Projektową i pomiarem w terenie. 8. ODBIÓR ROBÓT Ogólne wymagania dotyczące robót podano w ST D "Wymagania ogólne" Gwarancja. Wykonawca udzieli 12 miesięcznej gwarancji na wykonane trwałe oznakowanie poziome trasy. W ciągu okresu gwarancyjnego, znakowanie winno zachować parametry wymienione w punkcie 6.2. Przed upływem okresu gwarancyjnego, Zamawiający na swój koszt może powtórzyć badania odbiorcze, uzupełnione o ocenę stopnia zużycia wykonanego znakowania. 9. PODSTAWA PŁATNOŚCI. Ogólne wymagania dotyczące płatności podano w ST D "Wymagania ogólne" Płatność za m 2 powierzchni zgodnie z obmiarem i oceną jakości robót na podstawie atestów użytych materiałów oraz pomiarów i badań sprawdzających. Cena wykonania robót obejmuje: - zakup i transport farby, komponentów i rozcieńczalnika, - ręczne lub mechaniczne oczyszczenie w miejscach przewidzianych do malowania, - wyznaczenie linii i kształtów oznakowania, - przygotowanie farby, - pomalowanie znaków mechanicznie malowarka, - przenoszenie zapór i oznakowania w miarę postępu robót, - przeprowadzenie niezbędnych badań laboratoryjnych oraz pomiarów przewidzianych w specyfikacji. 10. PRZEPISY ZWIĄZANE. Instrukcję o znakach drogowych poziomych. Zasady stosowania i konstrukcje znaków. Załącznik nr 2 do Zarządzenia Ministra Transportu Gospodarki Morskiej z dnia 3 marca 1994 r. (poz. 120). Norma francuska NG/P/ mikrokulki szklane. Instrukcja oznakowania robót prowadzonych w pasie drogowym. Załącznik nr 1 do zarządzenia Ministra Transportu i Gospodarki Morskiej oraz Ministra Spraw Wewnętrznych nr 184 z dnia r. OPRACOWAŁ:
