1 SPECYFIKACJE TECHNICZNE Nazwa zamówienia: PRZEBUDOWA BUDYNKU ZESPOŁU SZKÓŁ NR 2 SPECJALNYCH, PRZY ULICY MAGAZYNOWA 35a w RUDZIE ŚLĄSKIEJ, Kody główne zamówienia wg CPV : , Obiekt: Zespół Szkół nr 2 Specjalnych Adres: Ruda Śląska ul. Magazynowa 35 Inwestor: Miasto Ruda Śląska, pl. Jana Pawła II 6, Ruda Śląska Autor opracowania: inŝ. Krzysztof STELMACH Data opracowania: 25 marzec 2008 r.

2 WYMIANA POSADZKI PARKIETOWEJ W SALI GIMNASTYCZNEJ 1 DemontaŜ drabinek gimnastycznych, osłon grzejników, grzejników 2 DemontaŜ posadzki parkietowej. 3 DemontaŜ istniejącej zasypki 4 Naprawa zniszczonych fragmentów posadzki cementowej 5 Wykonanie izolacji z folii izolacyjnej pvc 6 Wykonanie ocieplenia przestrzeni pod posadzką, wełną mineralna grub. 50 mm 7 Wykonanie posadzki z parkietu, wraz z osadzeniem 8 Wymiana elementów podłogowych mocowania drąŝka gimnastycznego 9 Szpachlowanie ubytków parkietu i lakierowanie 3x 10 Malowanie linii boisk w kolorach, zgodnie z istniejącymi liniami 11 Szlifowanie do surowego drewna (odnowienie renowacja) i 2x lakierowanie drabinek gimnast. i osłon grzejników. MontaŜ drabinek gimnastycznych i osłon grzejników 12 MontaŜ zaworów grzejnikowych termostatycznych, zwykłych na powrocie i osadzenie zdemontowanych grzejników. Wykonanie prób na szczelność instalacji na zimno i na gorąco

3 ZAKRES PLANOWANYCH PRAC: WYMIANA PARKIETU W SALI GIMNASTYCZNEJ (zakres i ilości prac zgodne z załączonym przedmiarem kosztorysu) GRUPA ROBÓT PRZYGOTOWAWCZYCH ROBOTY ROZBIÓRKOWE Rozebranie drabin do sal gimnastycznych, oraz osłon grzejników dla wykonania posadzki parkietowej - analogia Rozebranie posadzek z deszczułek z oderwaniem listew, cokołów, nie nadające się do powtórnego uŝycia Rozebranie podłóg drewnianych, podłogi ślepe - deski pod parkietem Rozebranie podłóg drewnianych, legary Rozebranie na posadzce, podsypki izolacyjnej, grubość do 2,5 cm USUWANIE GRUZU Z BUDYNKU Wywóz samochodami samowyładowczymi do najbliŝszego składowiska odpadów budowlanych wraz z uwzględnieniem kosztów składowania i utylizacji na wysypisku GRUPA ROBÓT INSTALACYJNYCH ROBOTY INSTALACYJNE CENTRALNEGO OGRZEWANIA (sala gimnastyczna) Spuszczenie wody z instalacji c.o i ponowne napełnienie rurociągów sieci Wymiana grzejnika, Ŝeliwny członowy (demontaŝ i ponowny montaŝ tych samych grzejników z uwagi na wykonanie posadzki parkietowej. Wymiana zaworu grzejnikowego, Fi 15 mm, zawór grzejnikowy M mm z ręczną regulacją pojedynczą, prosty mosięŝny Zawory grzejnikowe mosięŝne, Dn 15 mm odcinające odpływ Złączki mosięŝne, Dn 15 mm Próby instalacji centralnego ogrzewania (na gorąco), z dokonaniem regulacji GRUPA ROBÓT WYKOŃCZENIOWYCH ROBOTY MONTAśOWE (sala gimnastyczna) MontaŜ drabi sali gimnastycznych i osłon na grzejniki (drabiny i osłony z demontaŝu) KASTEL Strona 6 z 67 Naprawa zniszczonej, po zrywaniu parkietu, posadzki cementowej z zatarciem na gładko - pod parkietem MontaŜ naroŝnika z kątownika 40x40x5 mm - styk podkładu pod parkiet z posadzki betonowej a drewnianej w sali gimnastycznej IZOLACJE CIEPLNE (sala gimnastyczna) Izolacje cieplne z wełny mineralnej grubości 5cm; pozioma z płyt układanych na sucho, 1 warstwa, podposadzkowa w sali gimnastycznej Izolacja posadzki izolacyjną folią polietylenową grub. min 0,2mm w sali gimnastycznej Izolacje układane na sucho, paski z papy izolacyjnej (pod legarami na posadzce cementowej i na legarach pod ślepą podłogą).

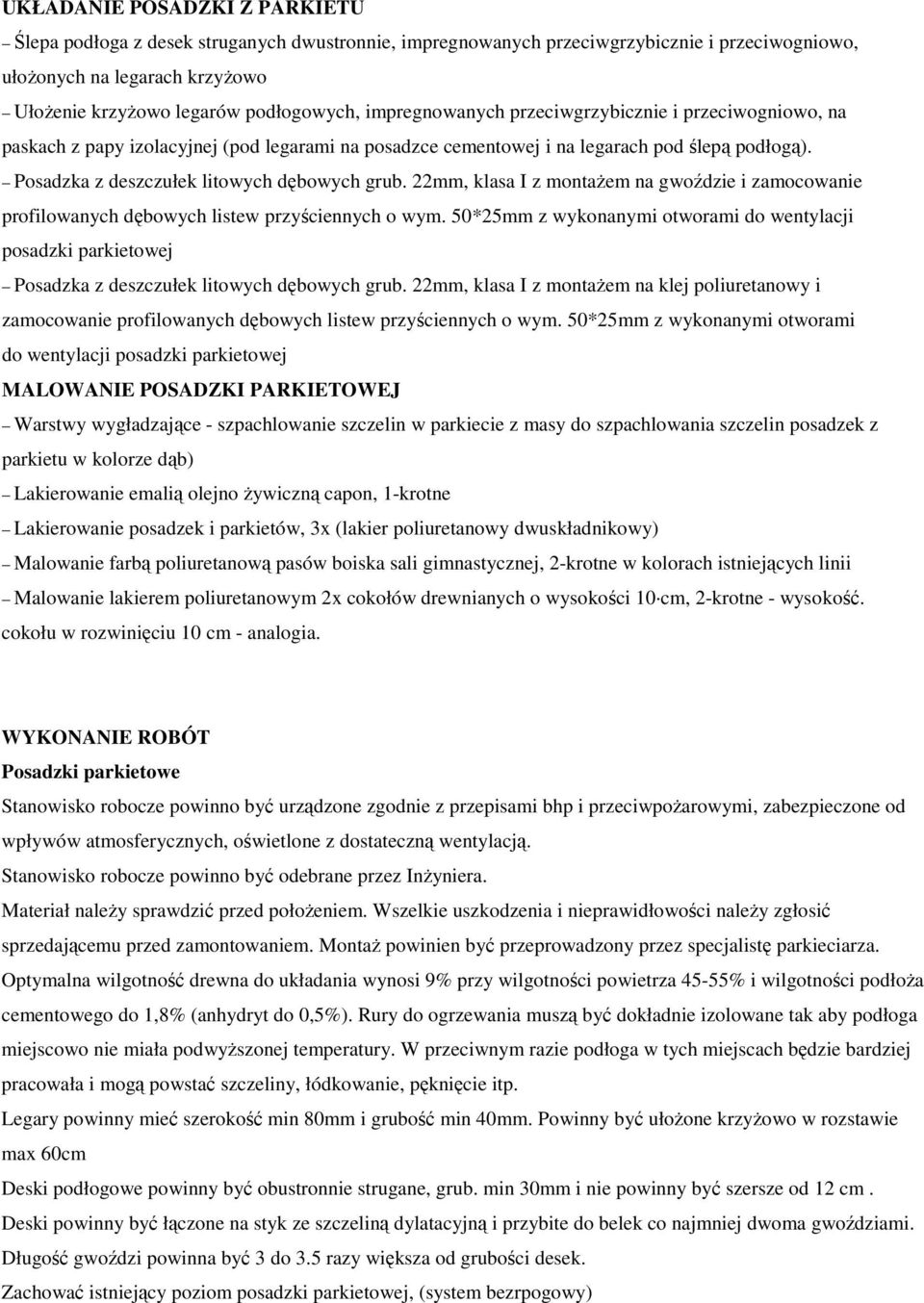

4 UKŁADANIE POSADZKI Z PARKIETU Ślepa podłoga z desek struganych dwustronnie, impregnowanych przeciwgrzybicznie i przeciwogniowo, ułoŝonych na legarach krzyŝowo UłoŜenie krzyŝowo legarów podłogowych, impregnowanych przeciwgrzybicznie i przeciwogniowo, na paskach z papy izolacyjnej (pod legarami na posadzce cementowej i na legarach pod ślepą podłogą). Posadzka z deszczułek litowych dębowych grub. 22mm, klasa I z montaŝem na gwoździe i zamocowanie profilowanych dębowych listew przyściennych o wym. 50*25mm z wykonanymi otworami do wentylacji posadzki parkietowej Posadzka z deszczułek litowych dębowych grub. 22mm, klasa I z montaŝem na klej poliuretanowy i zamocowanie profilowanych dębowych listew przyściennych o wym. 50*25mm z wykonanymi otworami do wentylacji posadzki parkietowej MALOWANIE POSADZKI PARKIETOWEJ Warstwy wygładzające - szpachlowanie szczelin w parkiecie z masy do szpachlowania szczelin posadzek z parkietu w kolorze dąb) Lakierowanie emalią olejno Ŝywiczną capon, 1-krotne Lakierowanie posadzek i parkietów, 3x (lakier poliuretanowy dwuskładnikowy) Malowanie farbą poliuretanową pasów boiska sali gimnastycznej, 2-krotne w kolorach istniejących linii Malowanie lakierem poliuretanowym 2x cokołów drewnianych o wysokości 10 cm, 2-krotne - wysokość. cokołu w rozwinięciu 10 cm - analogia. WYKONANIE ROBÓT Posadzki parkietowe Stanowisko robocze powinno być urządzone zgodnie z przepisami bhp i przeciwpoŝarowymi, zabezpieczone od wpływów atmosferycznych, oświetlone z dostateczną wentylacją. Stanowisko robocze powinno być odebrane przez InŜyniera. Materiał naleŝy sprawdzić przed połoŝeniem. Wszelkie uszkodzenia i nieprawidłowości naleŝy zgłosić sprzedającemu przed zamontowaniem. MontaŜ powinien być przeprowadzony przez specjalistę parkieciarza. Optymalna wilgotność drewna do układania wynosi 9% przy wilgotności powietrza 45-55% i wilgotności podłoŝa cementowego do 1,8% (anhydryt do 0,5%). Rury do ogrzewania muszą być dokładnie izolowane tak aby podłoga miejscowo nie miała podwyŝszonej temperatury. W przeciwnym razie podłoga w tych miejscach będzie bardziej pracowała i mogą powstać szczeliny, łódkowanie, pęknięcie itp. Legary powinny mieć szerokość min 80mm i grubość min 40mm. Powinny być ułoŝone krzyŝowo w rozstawie max 60cm Deski podłogowe powinny być obustronnie strugane, grub. min 30mm i nie powinny być szersze od 12 cm. Deski powinny być łączone na styk ze szczeliną dylatacyjną i przybite do belek co najmniej dwoma gwoździami. Długość gwoździ powinna być 3 do 3.5 razy większa od grubości desek. Zachować istniejący poziom posadzki parkietowej, (system bezrpogowy)

5 Powierzchnia legarów i desek powinna być obustronnie zabezpieczona środkami ochrony wg punktu Podkład powinien posiadać właściwie wykonaną izolację termiczną i przeciwwilgociową. Podkład przed układaniem naleŝy zagruntować płynem gruntującym zgodnie z instrukcją dołączoną do opakowania kleju. Zalecane kleje do instalowania desek podłogowych z drewna egzotycznego to wyłącznie kleje poliuretanowe. NaleŜy pozostawić szczeliny dylatacyjne przy ścianach i we framugach drzwi ok. 5mm/mb z kaŝdej strony tafli ale nie mniej niŝ 15mm. Przy ułoŝeniu podłoga powinna pozostać nie wykończona przez okres 2-4 tygodni w warunkach optymalnych w celu zaklimatyzowania (całkowitego wyrównania napręŝeń i wilgotności). Po cyklinowaniu naleŝy kilkukrotnie szpachlować całą powierzchnię podłogi a następnie ją zagruntować podkładem odcinającym. Jako warstwa wykończeniowa moŝe być zastosowany system lakierowania. Przy montaŝu oraz lakierowaniu podłóg zaleca się z korzystania wyrobów renomowanych producentów chemii do parkietów. Parkiety z drewna litego jako produkty w 100% naturalne i higroskopijne reagują na zmieniające się warunki otoczenia. Drewno pobiera parę wodną z otoczenia i rozszerza się gdy wilgotność powietrza rośnie lub oddaje i kurczy się gdy wilgotność powietrza spada. MoŜe objawić się to zmianą wymiarów i kształtu klepek, w efekcie powodować powstanie szczelin i pęknięć, gdy wilgotność powietrza jest za wysoka lub za niska w dłuŝszym okresie czasu. Aby zminimalizować efekt tej pracy naleŝy utrzymywać w pomieszczeniu klimat o wilgotności powietrza najbardziej odpowiadający naturalnym dla człowieka i drewna warunkom 45-60% wilgotności względnej powietrza i temperaturze ok C. Najtrudniejszym okresem jest zimowy gdy wilgotność powietrza zarówno na zewnątrz jak i wewnątrz budynków znacznie spada. NaleŜy wówczas nawilŝać pomieszczenia najlepiej za pomocą nawilŝaczy elektrycznych. W pomieszczeniu z klimatyzacją równieŝ moŝe nastąpić zjawisko zbyt niskiej wilgotności. Długie utrzymywanie zbyt niskiej lub wysokiej wilgotności powietrza, moŝe doprowadzić do oderwania się podłogi od podłoŝa, podłoga moŝe ulec zniszczeniu. Po wykonaniu lakieru podłogi, nie naleŝy maksymalnie uŝytkować przez 10 dni, celem utwardzenia się lakierów. 6. KONTROLA JAKOŚCI Wymagana jakość materiałów powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem. Nie dopuszcza się stosowania do robót materiałów, których właściwości nie odpowiadają wymaganiom technicznym. Nie naleŝy stosować równieŝ materiałów przeterminowanych (po okresie gwarancyjnym). naleŝy przeprowadzić kontrolę dotrzymania warunków ogólnych wykonania robót (cieplnych, wilgotnościowych). Sprawdzić prawidłowość wykonania podkładu, posadzki, dylatacji. 7. OBMIAR ROBÓT Jednostką obmiarową robót jest m2. Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez InŜyniera i sprawdzonych w naturze.

6 8. ODBIÓR ROBÓT Roboty podlegają odbiorowi wg. zasad podanych poniŝej: - odbiór materiałów i robót powinien obejmować zgodności z dokumentacją projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy. W przypadku zastrzeŝeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta - powinien być on zbadany laboratoryjnie, - nie dopuszcza się stosowania do robót materiałów, których właściwości nie odpowiadają wymaganiom technicznym, - nie naleŝy stosować równieŝ materiałów przeterminowanych (po okresie gwarancyjnym), - wyniki odbiorów materiałów i wyrobów powinny być kaŝdorazowo wpisywane do dziennika budowy, - odbiór powinien obejmować: a). sprawdzenie wyglądu zewnętrznego; badanie naleŝy wykonać przez ocenę wzrokową, b). sprawdzenie prawidłowości ukształtowania powierzchni posadzki; badanie naleŝy wykonać przez ocenę wzrokową, c). sprawdzenie grubości posadzki cementowej lub z lastryka naleŝy przeprowadzić na podstawie wyników pomiarów dokonanych w czasie wykonywania posadzki, d). sprawdzenie prawidłowości wykonania styków materiałów posadzkowych; badania prostoliniowości naleŝy wykonać za pomocą naciągniętego drutu i pomiaru odchyleń z dokładnością 1 mm, a szerokości spoin - za pomocą szczelinomierza lub suwmiarki, d). sprawdzenie prawidłowości wykonania cokołów lub listew podłogowych; badanie naleŝy wykonać przez ocenę wzrokową. 9. PODSTAWA PŁATNOŚCI Płaci się za ustaloną ilość m2 powierzchni ułoŝonej posadzki wg ceny jednostkowej, która obejmuje przygotowanie podłoŝa, dostarczenie materiałów i sprzętu, oczyszczenie stanowiska pracy. 10. PRZEPISY ZWIĄZANE PN-EN 844-3:2002 Drewno okrągłe i tarcica. Terminologia. Terminy ogólne dotyczące tarcicy. PN-EN 844-1:2001 Drewno okrągłe i tarcica. Terminologia. Terminy ogólne wspólne dla drewna okrągłego i tarcicy. PN-82/D Tarcica iglasta konstrukcyjna sortowana metodami wytrzymałościowymi. PN-EN :2003 Gwoździe z drutu stalowego.
