REMONT PODŁÓG W POMIESZCZENIACH DYDAKTYCZNYCH SALE NR5

Transkrypt

1 Inżynierska Pracownia Projektowa Eko-System s.c. mgr inż. Jerzy Korkowski, mgr inż. Maciej Wodniak Wadowice, ul. dr. J. Putka 9 NIP: REGON: tel/fax: 33/ , 692/426855, ekosystem@wp.pl konto: PKO BP o/wadowice PRZEDMIAR ROBÓT REMONT PODŁÓG W POMIESZCZENIACH DYDAKTYCZNYCH SALE NR5 i NR6 NAZWY I KODY: GRUP ROBÓT, KLAS ROBÓT, KATEGORII ROBÓT WG. CPV: Roboty budowlane w zakresie szkół średnich NAZWA I ADRES OBIEKTU BUDOWLANEGO: Zespół Szkół i Placówek Oświatowych im. M. Kopernika ul. Mickiewicza 9, Kalwaria Zebrzydowska INWESTOR: Zespół Szkół i Placówek Oświatowych im. M. Kopernika ul. Mickiewicza 9, Kalwaria Zebrzydowska SPORZĄDZIŁ: mgr inż. Jerzy Korkowski uprawn. w specj. instalacyjnej nr 64/89BB uprawn. w specj. kontr.-bud. nr MAP/0149/POOK/05 SPRAWDZIŁ: mgr inż. Maciej Wodniak uprawn. w specj. instalacyjnej nr MAP/0154/ZOOS/07 DATA OPRACOWANIA: listopad 2008

2 1. Ogólna charakterystyka obiektu i robót budowlanych oraz podstawy opracowania Przedmiotem niniejszego przedmiaru jest określenie ceny ofertowej zamówienia na roboty polegające na remoncie podłóg w pomieszczeniach dydaktycznych w budynku Zespołu Szkół i Placówek oświatowych im. M. Kopernika w Kalwarii Zebrzydowskiej przy ul. Mickiewicza. Zakresem robót objęte są sale nr5 Pracownia internetowa: oraz nr6 Pracownia informatyczna. Zakres robót według Wspólnego Słownika Zamówień: Roboty budowlane w zakresie szkół średnich Odnośne specyfikacje techniczne: SST-RB Spis działów (struktura) przedmiaru robót DZIAŁ 1. Grupa robót: Roboty budowlane w zakresie szkół średnich Rozdział (Element) 1. Sala nr5 Rozdział (Element) 2. Sala nr6 n 2

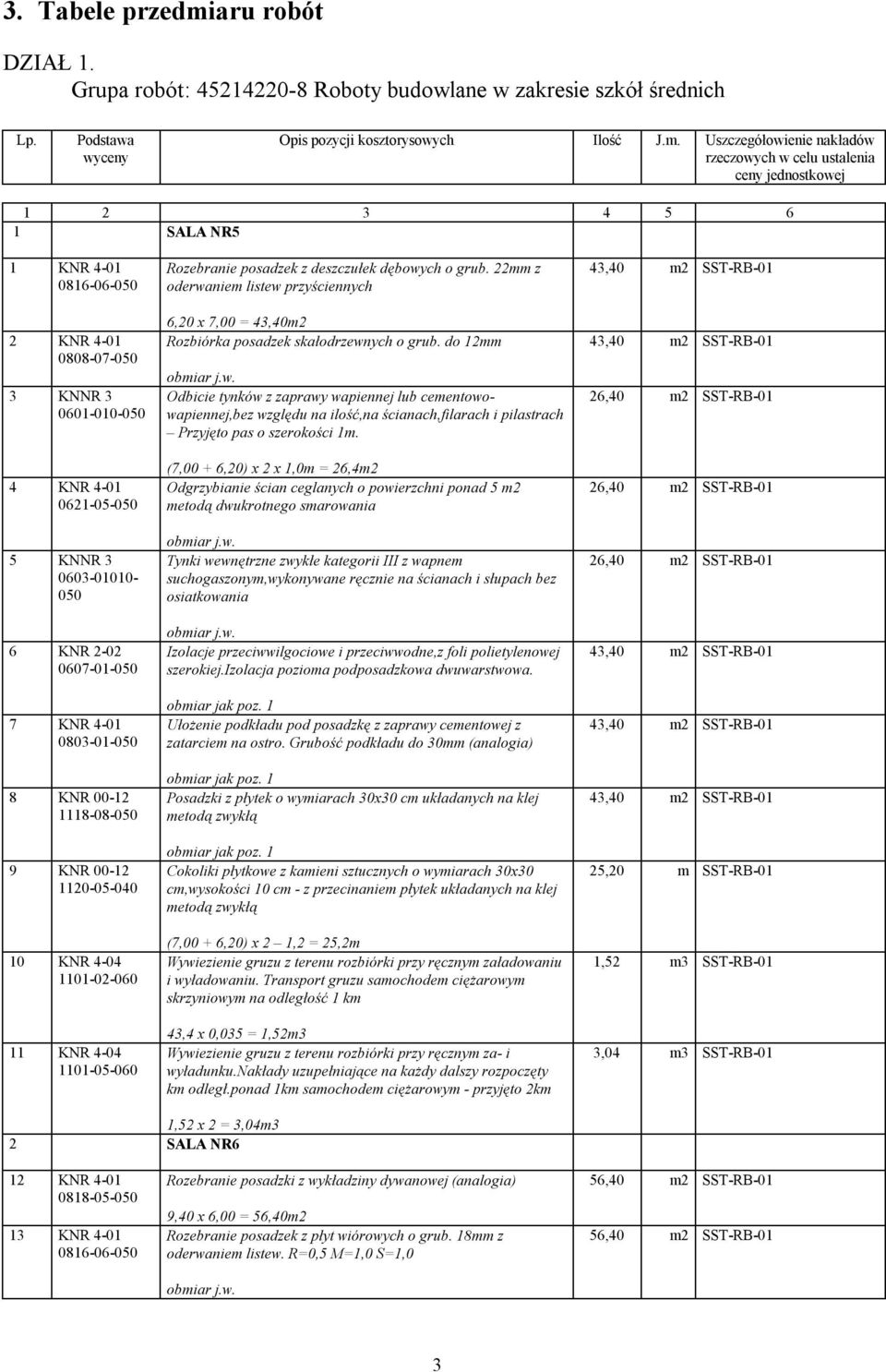

3 3. Tabele przedmiaru robót DZIAŁ 1. Grupa robót: Roboty budowlane w zakresie szkół średnich Lp. Podstawa wyceny Opis pozycji kosztorysowych Ilość J.m. Uszczegółowienie nakładów rzeczowych w celu ustalenia ceny jednostkowej SALA NR5 1 KNR KNR KNNR KNR KNNR KNR KNR KNR KNR KNR KNR Rozebranie posadzek z deszczułek dębowych o grub. 22mm z oderwaniem listew przyściennych 6,20 x 7,00 = 43,40m2 Rozbiórka posadzek skałodrzewnych o grub. do 12mm Odbicie tynków z zaprawy wapiennej lub cementowowapiennej,bez względu na ilość,na ścianach,filarach i pilastrach Przyjęto pas o szerokości 1m. (7,00 + 6,20) x 2 x 1,0m = 26,4m2 Odgrzybianie ścian ceglanych o powierzchni ponad 5 m2 metodą dwukrotnego smarowania Tynki wewnętrzne zwykłe kategorii III z wapnem suchogaszonym,wykonywane ręcznie na ścianach i słupach bez osiatkowania Izolacje przeciwwilgociowe i przeciwwodne,z foli polietylenowej szerokiej.izolacja pozioma podposadzkowa dwuwarstwowa. Ułożenie podkładu pod posadzkę z zaprawy cementowej z zatarciem na ostro. Grubość podkładu do 30mm (analogia) Posadzki z płytek o wymiarach 30x30 cm układanych na klej Cokoliki płytkowe z kamieni sztucznych o wymiarach 30x30 cm,wysokości 10 cm - z przecinaniem płytek układanych na klej (7,00 + 6,20) x 2 1,2 = 25,2m Wywiezienie gruzu z terenu rozbiórki przy ręcznym załadowaniu i wyładowaniu. Transport gruzu samochodem ciężarowym skrzyniowym na odległość 1 km 43,4 x 0,035 = 1,52m3 Wywiezienie gruzu z terenu rozbiórki przy ręcznym za- i wyładunku.nakłady uzupełniające na każdy dalszy rozpoczęty km odległ.ponad 1km samochodem ciężarowym - przyjęto 2km 25,20 m SST-RB-01 1,52 m3 SST-RB-01 3,04 m3 SST-RB-01 1,52 x 2 = 3,04m3 2 SALA NR6 12 KNR KNR Rozebranie posadzki z wykładziny dywanowej (analogia) 9,40 x 6,00 = 56,40m2 Rozebranie posadzek z płyt wiórowych o grub. 18mm z oderwaniem listew. R=0,5 M=1,0 S=1,0 n 3

4 KNNR 3 Rozebranie posadzek z desek o grub. do 50mm na legarach (podłogi białe) 15 KNR KNR KNNR KNR KNNR KNNR KNNR KNNR KNR KNR KNNR KNNR KNR KNR KNR Rozebranie legarów 9,40/0,8 x 6,0 = 70,5m Rozebranie ścianek z cegieł o grubości 1/2 cegły na zaprawie cementowo-wapiennej. Ścianki wsporcze pod legary. 12szt x 3m x 0,16m = 5,76m2 Odbicie tynków z zaprawy wapiennej lub cementowowapiennej,bez względu na ilość,na ścianach,filarach i pilastrach. Przyjęto pas o szerokości 1m. (6,00 + 9,40) x 2 x 1,0m - 0,80m = 30,00m Odgrzybianie ścian ceglanych o powierzchni ponad 5 m2 metodą dwukrotnego smarowania Tynki wewnętrzne zwykłe kategorii III z wapnem suchogaszonym,wykonywane ręcznie na ścianach i słupach bez osiatkowania Podkłady o grub. do 10,5cm z ubitych materiałów sypkich: piasku do zapraw 56,40 x 0,105 = 5,92m3 Podkłady betonowe z betonu zwykłego z kruszywa naturalnego B-7,5. Grubość warstwy 10cm. 56,40 x 0,10 = 5,64m3 Izolacje poziome przeciwdźwiękowe z płyt styropianowych EPS100 o grub. 10cm układnych na wierzchu konstrukcji na sucho jednowarstwowe 2 Izolacje przeciwwilgociowe i przeciwwodne,z foli polietylenowej szerokiej.izolacja pozioma podposadzkowa dwuwarstwowa. Zbrojenie konstrukcji żelbetowych elementów budynków i budowli prętami stalowymi okrągłymi,gładkimi fi 4,5 mm. [9,40/0,1 x 6,0 + 6,00/0,1 x 9,4] x 0,125kg/m = 141kg = 0,14t Warstwy wyrównawcze z zaprawy cementowej pod posadzki zatarte na ostro grubości 20 mm 2 Warstwy wyrównawcze z zaprawy cementowej pod posadzki. Zmiana grubości o 30 mm 56,40 x 3 = 169,20m2 Posadzki z płytek o wymiarach 30x30 cm układanych na klej 2 Cokoliki płytkowe z kamieni sztucznych o wymiarach 30x30 cm,wysokości 10 cm - z przecinaniem płytek układanych na klej (6,00 + 9,40) x 2 1,20 0,9 = 28,7m Wywiezienie gruzu z terenu rozbiórki przy ręcznym załadowaniu i wyładowaniu. Transport gruzu samochodem ciężarowym skrzyniowym na odległość 1 km 70,50 m SST-RB-01 5,76 m2 SST-RB-01 5,92 m3 SST-RB-01 5,64 m3 SST-RB-01 0,14 t SST-RB ,20 m2 SST-RB-01 28,70 m SST-RB-01 5,50 m3 SST-RB-01 n 4

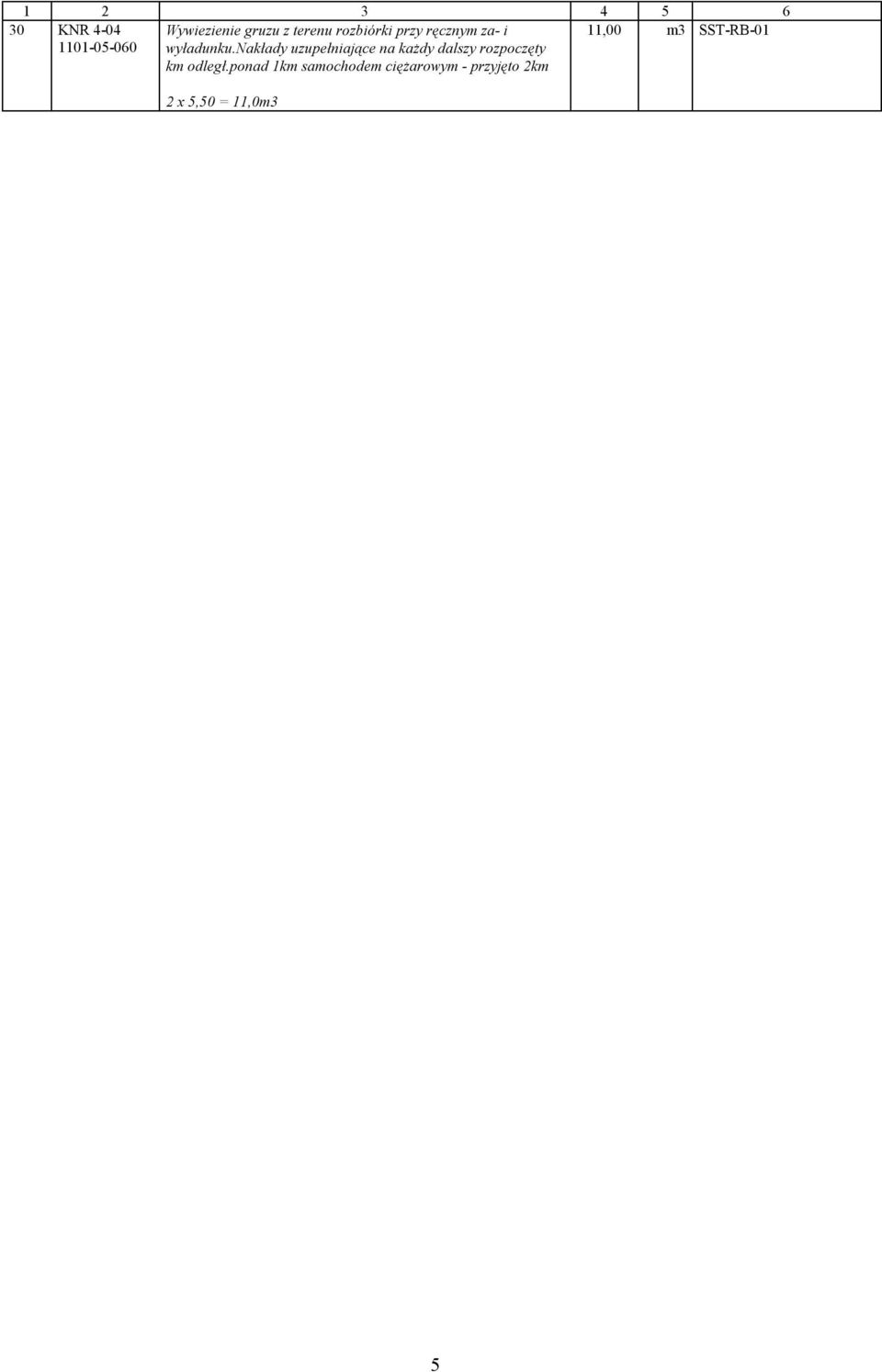

5 KNR Wywiezienie gruzu z terenu rozbiórki przy ręcznym za- i wyładunku.nakłady uzupełniające na każdy dalszy rozpoczęty km odległ.ponad 1km samochodem ciężarowym - przyjęto 2km 11,00 m3 SST-RB-01 2 x 5,50 = 11,0m3 n 5
