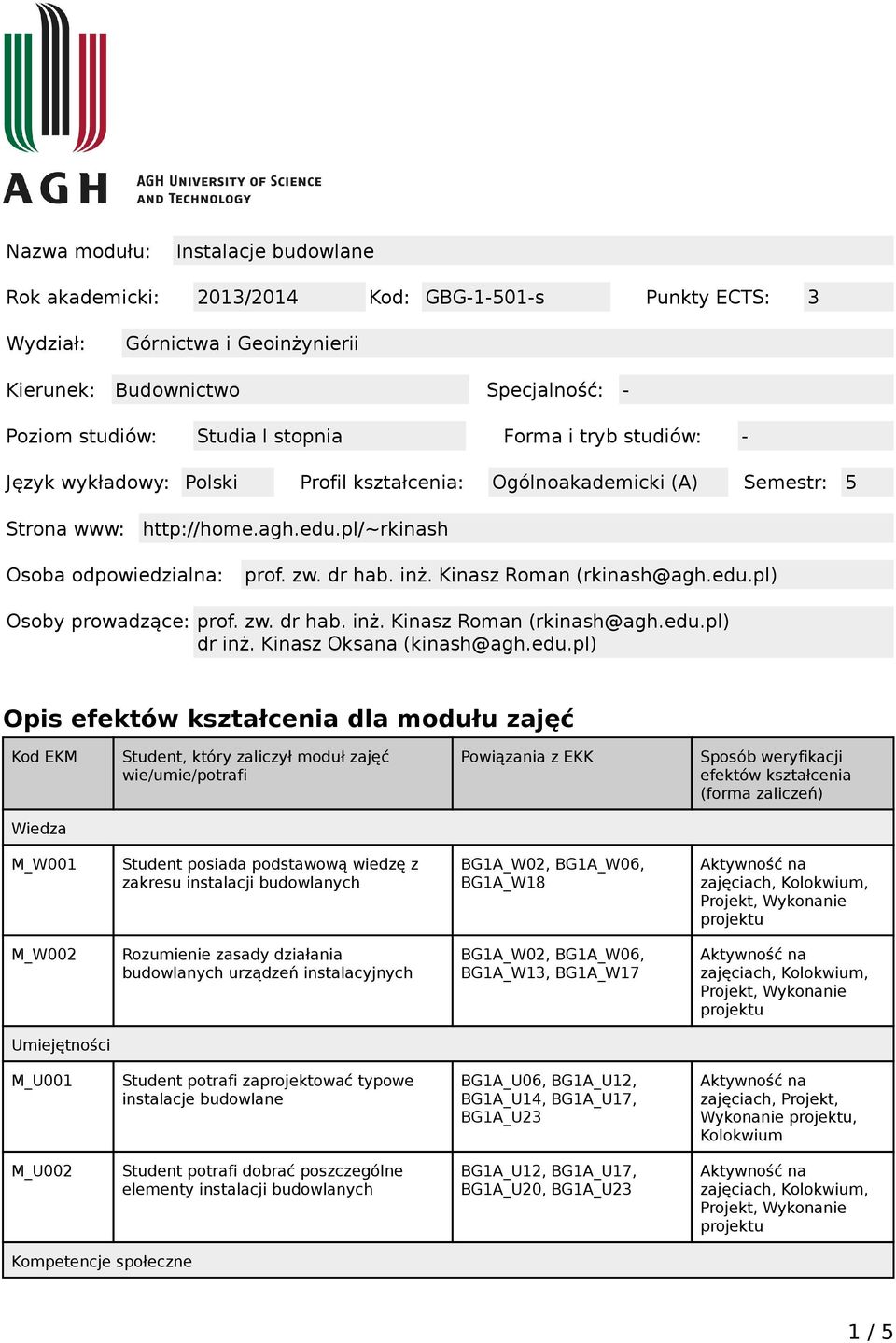

1 Nazwa modułu: Instalacje budowlane Rok akademicki: 2013/2014 Kod: GBG s Punkty ECTS: 3 Wydział: Górnictwa i Geoinżynierii Kierunek: Budownictwo Specjalność: - Poziom studiów: Studia I stopnia Forma i tryb studiów: - Język wykładowy: Polski Profil kształcenia: Ogólnoakademicki (A) Semestr: 5 Strona www: Osoba odpowiedzialna: prof. zw. dr hab. inż. Kinasz Roman (rkinash@agh.edu.pl) Osoby prowadzące: prof. zw. dr hab. inż. Kinasz Roman (rkinash@agh.edu.pl) dr inż. Kinasz Oksana (kinash@agh.edu.pl) Opis efektów kształcenia dla modułu zajęć Kod EKM Student, który zaliczył moduł zajęć wie/umie/potrafi Powiązania z EKK Sposób weryfikacji efektów kształcenia (forma zaliczeń) Wiedza M_W001 Student posiada podstawową wiedzę z zakresu instalacji budowlanych BG1A_W02, BG1A_W06, BG1A_W18 M_W002 Rozumienie zasady działania budowlanych urządzeń instalacyjnych BG1A_W02, BG1A_W06, BG1A_W13, BG1A_W17 Umiejętności M_U001 Student potrafi zaprojektować typowe instalacje budowlane BG1A_U06, BG1A_U12, BG1A_U14, BG1A_U17, BG1A_U23 zajęciach, Projekt, Wykonanie, Kolokwium M_U002 Student potrafi dobrać poszczególne elementy instalacji budowlanych BG1A_U12, BG1A_U17, BG1A_U20, BG1A_U23 Kompetencje społeczne 1 / 5

2 M_K001 Student ma świadomość ważności i zrozumienia pozatechnicznych aspektów i skutków działalności inżynierskiej, w tym jej wpływu na środowisko, i związanej z tym odpowiedzialności za podejmowane decyzje. BG1A_K01, BG1A_K03, BG1A_K05 Projekt Matryca efektów kształcenia w odniesieniu do form zajęć Kod EKM Student, który zaliczył moduł zajęć wie/umie/potrafi Forma zajęć Wykład audytoryjne laboratoryjne projektowe Konwersatori um seminaryjne praktyczne Inne terenowe E-learning Wiedza M_W001 M_W002 Umiejętności M_U001 M_U002 Student posiada podstawową wiedzę z zakresu instalacji budowlanych Rozumienie zasady działania budowlanych urządzeń instalacyjnych Student potrafi zaprojektować typowe instalacje budowlane Student potrafi dobrać poszczególne elementy instalacji budowlanych Kompetencje społeczne M_K001 Student ma świadomość ważności i zrozumienia pozatechnicznych aspektów i skutków działalności inżynierskiej, w tym jej wpływu na środowisko, i związanej z tym odpowiedzialności za podejmowane decyzje. Treść modułu zajęć (program wykładów i pozostałych zajęć) Wykład Mikroklimat pomieszczeń. Czynniki komfortu. Wymagania norm projektowania do mikroklimatu pomieszczeń. Mikroklimat pomieszczeń. Reżym temperaturowy budynku i pomieszczeń. Wybór konstrukcji ochronnych. Zaopatrzenie w wodę pitną przyłącze zimnej wody. Podłączenie do sieci wodociągowej. Rozdział wody w budynku i schemat instalacji wody zimnej. Wymiarowanie rur. Lokalne zaopatrzenie w wodę. Instalacje służące wykorzystaniu wody deszczowej. Przygotowanie ciepłej wody użytkowej. 2 / 5

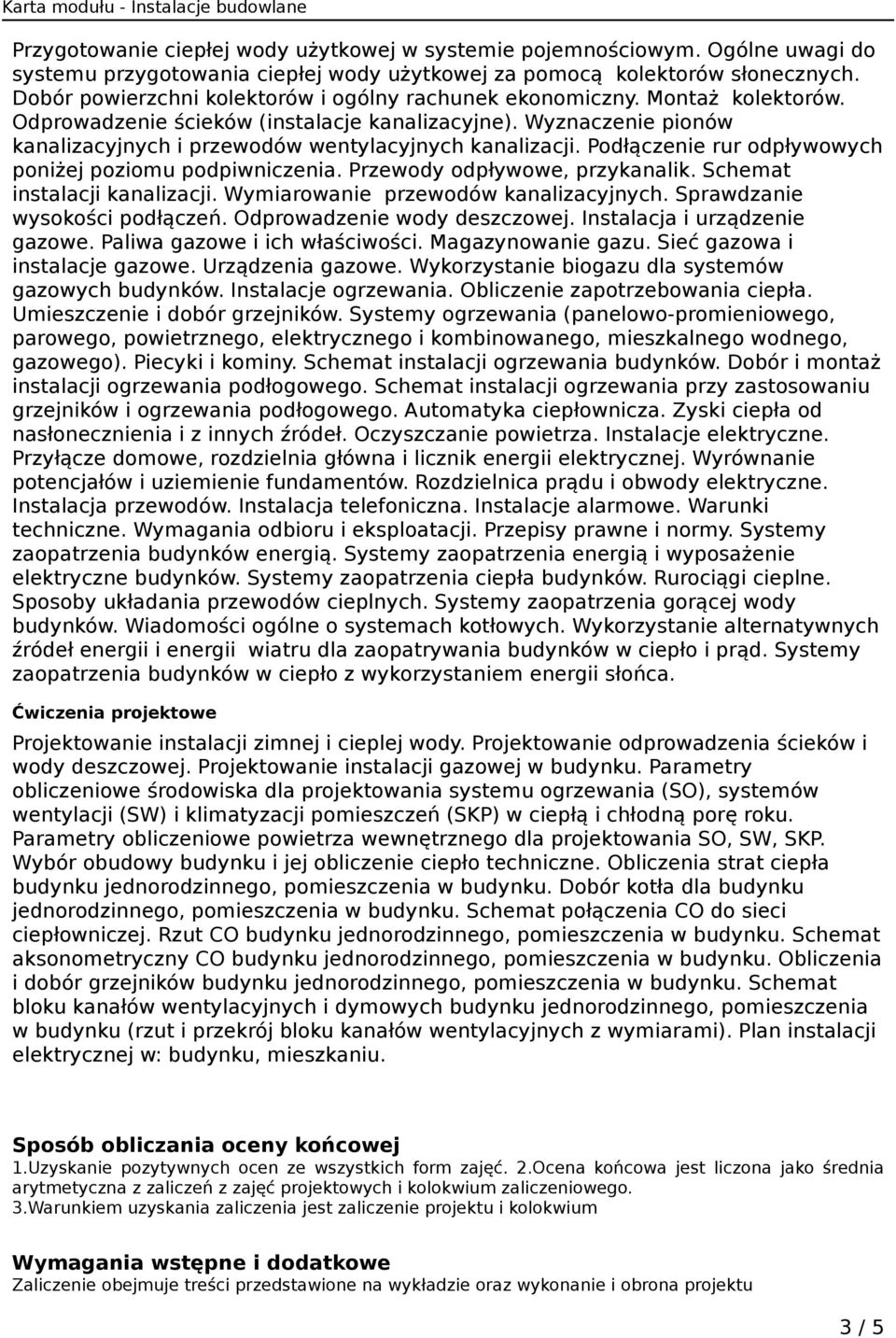

3 Przygotowanie ciepłej wody użytkowej w systemie pojemnościowym. Ogólne uwagi do systemu przygotowania ciepłej wody użytkowej za pomocą kolektorów słonecznych. Dobór powierzchni kolektorów i ogólny rachunek ekonomiczny. Montaż kolektorów. Odprowadzenie ścieków (instalacje kanalizacyjne). Wyznaczenie pionów kanalizacyjnych i przewodów wentylacyjnych kanalizacji. Podłączenie rur odpływowych poniżej poziomu podpiwniczenia. Przewody odpływowe, przykanalik. Schemat instalacji kanalizacji. Wymiarowanie przewodów kanalizacyjnych. Sprawdzanie wysokości podłączeń. Odprowadzenie wody deszczowej. Instalacja i urządzenie gazowe. Paliwa gazowe i ich właściwości. Magazynowanie gazu. Sieć gazowa i instalacje gazowe. Urządzenia gazowe. Wykorzystanie biogazu dla systemów gazowych budynków. Instalacje ogrzewania. Obliczenie zapotrzebowania ciepła. Umieszczenie i dobór grzejników. Systemy ogrzewania (panelowo-promieniowego, parowego, powietrznego, elektrycznego i kombinowanego, mieszkalnego wodnego, gazowego). Piecyki i kominy. Schemat instalacji ogrzewania budynków. Dobór i montaż instalacji ogrzewania podłogowego. Schemat instalacji ogrzewania przy zastosowaniu grzejników i ogrzewania podłogowego. Automatyka ciepłownicza. Zyski ciepła od nasłonecznienia i z innych źródeł. Oczyszczanie powietrza. Instalacje elektryczne. Przyłącze domowe, rozdzielnia główna i licznik energii elektrycznej. Wyrównanie potencjałów i uziemienie fundamentów. Rozdzielnica prądu i obwody elektryczne. Instalacja przewodów. Instalacja telefoniczna. Instalacje alarmowe. Warunki techniczne. Wymagania odbioru i eksploatacji. Przepisy prawne i normy. Systemy zaopatrzenia budynków energią. Systemy zaopatrzenia energią i wyposażenie elektryczne budynków. Systemy zaopatrzenia ciepła budynków. Rurociągi cieplne. Sposoby układania przewodów cieplnych. Systemy zaopatrzenia gorącej wody budynków. Wiadomości ogólne o systemach kotłowych. Wykorzystanie alternatywnych źródeł energii i energii wiatru dla zaopatrywania budynków w ciepło i prąd. Systemy zaopatrzenia budynków w ciepło z wykorzystaniem energii słońca. projektowe Projektowanie instalacji zimnej i cieplej wody. Projektowanie odprowadzenia ścieków i wody deszczowej. Projektowanie instalacji gazowej w budynku. Parametry obliczeniowe środowiska dla projektowania systemu ogrzewania (SO), systemów wentylacji (SW) i klimatyzacji pomieszczeń (SKP) w ciepłą i chłodną porę roku. Parametry obliczeniowe powietrza wewnętrznego dla projektowania SO, SW, SKP. Wybór obudowy budynku i jej obliczenie ciepło techniczne. Obliczenia strat ciepła budynku jednorodzinnego, pomieszczenia w budynku. Dobór kotła dla budynku jednorodzinnego, pomieszczenia w budynku. Schemat połączenia CO do sieci ciepłowniczej. Rzut CO budynku jednorodzinnego, pomieszczenia w budynku. Schemat aksonometryczny CO budynku jednorodzinnego, pomieszczenia w budynku. Obliczenia i dobór grzejników budynku jednorodzinnego, pomieszczenia w budynku. Schemat bloku kanałów wentylacyjnych i dymowych budynku jednorodzinnego, pomieszczenia w budynku (rzut i przekrój bloku kanałów wentylacyjnych z wymiarami). Plan instalacji elektrycznej w: budynku, mieszkaniu. Sposób obliczania oceny końcowej 1.Uzyskanie pozytywnych ocen ze wszystkich form zajęć. 2.Ocena końcowa jest liczona jako średnia arytmetyczna z zaliczeń z zajęć projektowych i kolokwium zaliczeniowego. 3.Warunkiem uzyskania zaliczenia jest zaliczenie i kolokwium Wymagania wstępne i dodatkowe Zaliczenie obejmuje treści przedstawione na wykładzie oraz wykonanie i obrona 3 / 5

4 Zalecana literatura i pomoce naukowe 1.Fox, U. Techniki instalacyjne w budownictwie. Projektowanie, wykonawstwo, eksploatacja, zmiana sposobu użytkowania. Warszawa: Arkady, Żukowski, S.S., Labaj B.J. Systemy energopostaczannia i zabezpeczennia mikroklimatu budynkiw ta sporud. Lwiw, Rabjasz, R., Dzierzgowski, M. Instalacje centralnego ogrzewania z rur wielowarstwowych. Gdańsk, Krygier K. Sieci ciepłownicze. Materiały pomocne do ćwiczeń. W-wo PW, Szewczyk, B. Termomodernizacja instalacji w budownictwie przemysłowym i użyteczności publicznej. Warszawa, Wewnętrzne instalacje wodociągowe, ogrzewcze i gazowe z rur miedzianych. Wytyczne stosowania i projektowania. Warszawa, Wytyczne projektowania instalacji wodociągowych z polipropylenu. Warszawa, Wytyczne projektowania instalacji centralnego ogrzewania. Warszawa, Szpindor A. Zaopatrzenie w wodę i kanalizacja wsi. Arkady: Warszawa, Sosnowski S., Tabernacki J., Chdzicki J. Instalacje wodociągowe i kanalizacyjne. Instalator Polski: Warszawa, Chudzicki J., Sosnowski S. Instalacje wodociągowe i kanalizacyjne. Materiały pomocne do ćwiczeń. W-wo PW, Depczyński W., Szamowski A. Budowle i zbiorniki wodne. W-wo PW, Warszawa, Kwietniewski M., Olszewski W., Osuch-Pajdzińska E. Projektowanie elementów systemu zaopatrzenia w wodę, wyd. 3 popr., Ammon, J. Ścianki instalacyjne. Nowe techniki montażu instalacji w łazienkach. EURO-MEDIA: Warszawa, Automatyka ciepłownicza. SAMSON Sp. Z.o.o.: Warszawa, Instalacje elektryczne. COBO-PROFIL: Warszawa, Mizieliński, B. Systemy oddymiania budynków. Wentylacja. WNT: Warszawa, Ulrich H.-J. Technika klimatyzacyjna. Poradnik. IPPU MASTA: Gdańsk, Markiewicz, H. Instalacje elektryczne. WNT, Warszawa, Jabłoński, W. Instalacje elektryczne w budownictwie. WsiP: Warszawa, Strzyżewski J., Strzyżewski J. Instalacje elektryczne w budownictwie jednorodzinnym. Arkady: Warszawa, Niestępski S., Parol M., Pasternakiewicz J., Wiśniewski T. Instalacje elektryczne. Budowa, projektowanie i eksploatacja. W-wa PW, Karpiński, M. Instalacje gazu. Warszawa, Bąkowski, K. Sieci i instalacje gazowe. WNT: Warszawa, Instalacja i urządzenie gazowe: projektowanie, wykonywanie, odbiór i eksploatacja. Warszawa, Jones, W.P. Klimatyzacja. Arkady Warszawa, Klimatyzacja: poradnik / Pod red. Bolesława Garińskiego, Warszawa, Nantka, M.B. Instalacje grzewcze i wentylacyjne w budownictwie. W-wo PŚ: Gliwice, Ogrzewnictwo dla praktyków / Pod red. Haliny Koczyk. Poznań, Kruczek, S. Kotły. WNT: Warszawa, Szymański, T., Wasyluk, W. Wentylacja użytkowa. Poradnik, WNT: Warszawa, Petykiewicz P. Nowoczesna instalacja elektryczna w inteligentnym budynku. Biblioteka COSiW SEP, Warszawa, Prawo budowlane. Publikacje naukowe osób prowadzących zajęcia związane z tematyką modułu Nie podano dodatkowych publikacji Informacje dodatkowe 1.Studentowi przysługuje 1 termin podstawowy i 1 termin poprawkowy zaliczenia dla każdej formy zajęć. 2.Warunkiem uzyskania zaliczenia jest uzyskanie pozytywnych ocen ze wszystkich przewidzianych zadań rysunkowych (ćwiczenia rysunkowe, projekty, kolokwia), bez możliwości poprawy oceny pozytywnej na wyższą. 3.Ewentualne (pojedyncze) nieobecności można odrobić w innych grupach tylko za zgodą prowadzącego, pod warunkiem, że na zajęciach projektowych realizowany jest ten sam temat i są wolne miejsca na sali, podobnie na zajęciach laboratoryjnych musi być realizowany ten sam temat i są wolne miejsca. 4 / 5

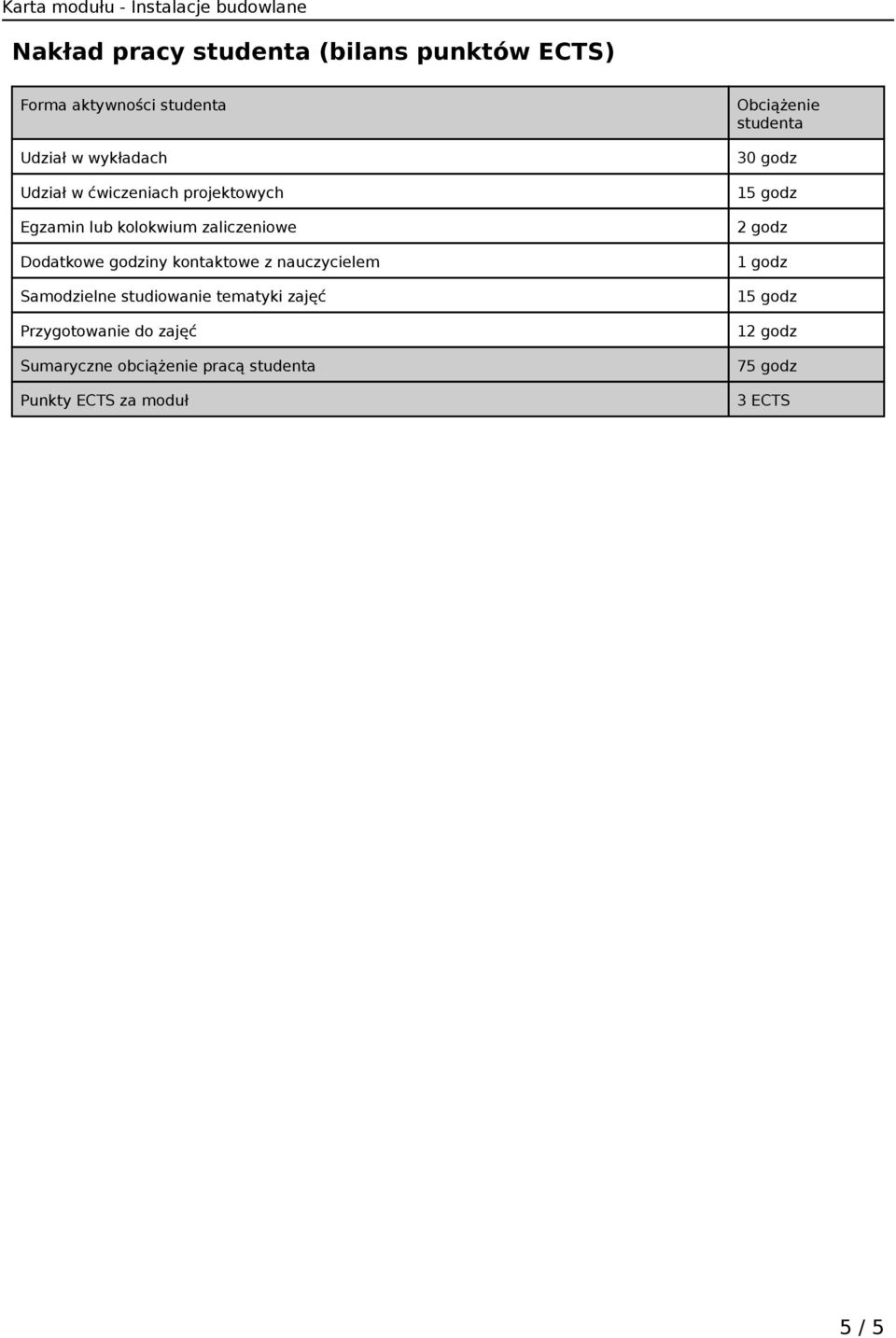

5 Nakład pracy studenta (bilans punktów ECTS) Forma aktywności studenta Udział w wykładach Udział w ćwiczeniach projektowych Egzamin lub kolokwium zaliczeniowe Dodatkowe godziny kontaktowe z nauczycielem Samodzielne studiowanie tematyki zajęć Przygotowanie do zajęć Sumaryczne obciążenie pracą studenta Punkty ECTS za moduł Obciążenie studenta 30 godz 15 godz 2 godz 1 godz 15 godz 12 godz 75 godz 3 ECTS 5 / 5
