1. Streszczenie kierownicze

Transkrypt

1 1. Streszczenie kierownicze Ministerstwo Sprawiedliwości podejmuje szereg działań zmierzających do usprawnienia sądownictwa powszechnego, racjonalnego wykorzystania kadr oraz środków finansowych z budżetu państwa. Jednym z działań, które ułatwi realizację tych zamierzeń jest budowa i wdrożenie zintegrowanego systemu informatycznego rachunkowości i zarządzania kadrami w sądach powszechnych i Ministerstwie Sprawiedliwości (ZSRK). Projekt ten ma na celu zwiększenie skuteczności i efektywności zarządzania finansami i kadrami w sądownictwie powszechnym. ZSRK powstaje na bazie systemu SAP. Budowa i wdrożenie ZSRK realizowane jest w ramach zadania Opracowanie jednolitych zasad rachunkowości dla sądów; wdrożenie systemu informatycznego rachunkowości i systemu zarządzania kadrami w sądach projektu Zwiększenie efektywności realizacji zadań przez jednostki wymiaru sprawiedliwości w ramach Programu Operacyjnego Kapitał Ludzki działanie 5.3. Wsparcie na rzecz realizacji Strategii Lizbońskiej. Szczegółowe informacje nt. projektu ZSRK dostępne są na stronie internetowej Ministerstwa Sprawiedliwości: Celem niniejszego zapytania ofertowego jest uzyskanie informacji nt. dostępnych rozwiązań infrastruktury techniczno-systemowej na potrzeby projektu ZSRK oraz jej całkowitych kosztów utrzymania. Strona 1 z 21

2 2. Proces badania rynku Respondenci biorący udział w niniejszym badaniu rynku proszeni są o dokładne i uważne przeczytanie tego dokumentu. Niezastosowanie się to opisanego w niniejszym dokumencie procesu spowoduje, że Państwa odpowiedź może zostać nieuwzględniona Definicje pojęć Zapytanie ofertowe (RFP) oznacza ten dokument, który jest zaproszeniem do przedstawiania propozycji ITS ZSRK która w pełni spełnia wymagania zawarte w niniejszym dokumencie oraz jej całkowitych kosztów utrzymania. Niniejsze zapytanie ofertowe nie stanowi oferty w myśl art. 66 Kodeksu Cywilnego, jak również nie jest ogłoszeniem w rozumieniu ustawy Prawo zamówień publicznych. Informacja ta ma na celu wyłącznie rozpoznanie rynku i uzyskanie wiedzy nt. kosztów zrealizowania opisanego zamówienia. MS Ministerstwo Sprawiedliwości Dostawca oznacza wszystkich respondentów, którzy odpowiedzą na zapytanie ofertowe. Pojęcie obejmuje swym zakresem także wszystkich podwykonawców. Infrastruktura techniczno-systemowa (ITS ZSRK) oznacza wszelki sprzęt i oprogramowanie niezbędne do wdrożenia produkcyjnego systemu ZSRK. POPD Podstawowy Ośrodek Przetwarzania Danych Ministerstwa Sprawiedliwości. ZOPD Zapasowy Ośrodek Przetwarzania Danych Ministerstwa Sprawiedliwości Instrukcje dla dostawców Wszelką korespondencję dotyczącą tego zapytania ofertowego należy kierować na poniższy adres poczty elektronicznej: Osoba kontaktowa Krzysztof Turek Stanowisko Naczelnik Wydziału Utrzymania Infrastruktury w Departamencie Informatyzacji i Rejestrów Sądowych Adres kturek@ms.gov.pl Numer telefonu Wymagane jest dodanie w temacie wiadomości: RFP ITS ZSRK. Otrzymanie korespondencji będzie potwierdzane w przeciągu 24 godzin od chwili otrzymania. W przypadku braku potwierdzenia otrzymania wiadomości, należy skontaktować się telefonicznie z wyznaczoną do kontaktu osobą. Strona 2 z 21

3 Niniejsze zapytanie ofertowe nie stanowi oferty w myśl art. 66 Kodeksu Cywilnego, jak również nie jest ogłoszeniem w rozumieniu ustawy Prawo zamówień publicznych. Informacja ta ma na celu wyłącznie rozpoznanie rynku i uzyskanie wiedzy nt. kosztów zrealizowania opisanego zamówienia. MS nie ponosi odpowiedzialności za wszelkie koszty poniesione przez dostawcę celu w przygotowania odpowiedzi na RFP, lub w jakichkolwiek innych aspektach procesu RFP. Podczas przygotowywania odpowiedzi RFP, dostawca może zwrócić się z prośbą o przesłanie dodatkowych informacji wymaganych do sporządzenia odpowiedzi. MS zastrzega sobie prawo do zmiany lub wycofania RFP w dowolnym momencie, zmodyfikowania procesu RFP i jego harmonogramu Harmonogram Wykonawcy gotowi wykonać przedmiot zamówienia opisany w RFP, powinni przesłać odpowiedź na RFP w terminie do r. Zadanie Termin Opublikowanie RFP Wysyłanie przez dostawców zapytań w celu doprecyzowania RFP Opublikowanie odpowiedzi na zapytania dostawców do RFP Przesłanie przez dostawców odpowiedzi na RFP Proponowany termin realizacji zamówienia: 1. dostawa ITS ZSRK, opracowanie i dostarczenie dokumentacji administratora ITS ZSRK do 6 tygodni od dnia zawarcia Umowy, 2. uruchomienie ITS ZSRK wraz z wdrożeniem: a. klastra niezawodnościowego ITS ZSRK, b. systemu wykonywania kopii bezpieczeństwa ITS ZSRK, c. oprogramowania do monitorowania i zarządzania ITS ZSRK do 9 tygodni od dnia zawarcia Umowy 3. szkolenia dla administratorów ITS ZSRK do 12 tygodni od dnia zawarcia Umowy 4. świadczenie usług serwisowych dla ITS ZSRK 3 lata od dnia zawarcia Umowy 5. przeprowadzenie migracji systemu ZSRK (środowiska testowe i deweloperskie) do nowego ITS ZSRK do 12 tygodni od dnia zawarcia Umowy 2.4. Żądania wyjaśnienia RFP Dostawca powinien usunąć wszelkich niejasności, niespójności, błędy lub pominięcia w tym dokumencie przed złożeniem odpowiedzi na RFP. Strona 3 z 21

4 Dostawca sporządza wszystkie prośby o wyjaśnienia i przedstawia je w jednym żądaniu wyjaśnień do osoby kontaktowej przedstawionej powyżej nie później niż do godz. 16:00 w terminie określonym w harmonogramie Doprecyzowanie RFP Pytania dostawców i odpowiedzi MS będące doprecyzowaniem RFP, zmiany i uzupełnienia zostaną opublikowane na stronie internetowej MS w zakładce Analiza rynku bez identyfikacji źródła zapytania Format odpowiedzi na RFP Odpowiedzi na to RFP będą rozpatrywane tylko w dostarczonym szablonie. Odpowiedzi powinny być kompletne. Strona 4 z 21

5 3. Wymagania ITS dla ZSRK Zamawiający dopuszcza dwa scenariusze dostarczenia docelowej infrastruktury technicznosystemowej na potrzeby wdrożenia produkcyjnego systemu ZSRK. Wariant pierwszy dopuszcza możliwość instalacji serwera bazodanowego poza platformą IBM Mainframe. W wariancie tym wymagana będzie migracja aktualnych środowisk z IBM Mainframe do nowego środowiska. Wariant drugi zakłada rozbudowę posiadanej przez MS platformy IBM Mainframe. W obydwóch wariantach wymagana jest rozbudowa posiadanych przez MS macierzy dyskowych HP P9500 i bibliotek taśmowych TS3500. Poniżej przedstawione zostały wyniki wymiarowania dla ITS ZSRK. Oferent powinien zaproponować infrastrukturę spełniającą poniższe wymagania wydajnościowe: Lokalizacja total DB2 SQL APP POPD ZOPD SUMA: Lokalizacja RAM total RAM DB2 RAM SQL RAM APP POPD - 100% ZOPD 50% SUMA: Legenda: total całkowite zapotrzebowanie komponentu na moc obliczeniową w ach DB2 zapotrzebowanie na moc obliczeniową bazy danych DB2 (IBM Mainframe) SQL zapotrzebowanie na moc obliczeniową bazy danych MSSQL APP zapotrzebowanie na moc obliczeniową serwerów aplikacyjnych RAM total całkowite zapotrzebowanie komponentu na pamięć RAM RAM DB2 zapotrzebowanie na pamięć RAM bazy danych (IBM Mainframe) RAM APP zapotrzebowanie na pamięć RAM serwerów aplikacyjnych 3.1. Wariant I serwer bazodanowy poza IBM Mainframe Wariant I zakłada, że serwer bazodanowy będzie zlokalizowany poza platformą IBM Mainframe. Moc obliczeniowa w ramach Wariantu I powinna zostać zapewniona w odpowiedni sposób, tj. uwzględniając należyte rozłożenie komponentów systemu SAP(SAP ERP FI, SAP ERP HR, SAP BW (SAP BPC), Aplikacja Statystyka Sądowa, SAP BO, SAP PCM, SAP Portal (SAP LSO), SAP Solution Manager, Strona 5 z 21

6 SAP PI, Repozytorium Skanów, Serwer Wydruków, SAP TDMS, SAP Productivity Pak) na platformie sprzętowej, zgodnie z zasadami SAP i najlepszymi praktyki w tym zakresie (HA/DR) Wymagana moc obliczeniowa w POPD dla serwerów bazodanowych i aplikacyjnych Poniżej przedstawione zostały szczegółowe wymagania na moc obliczeniową z podziałem na komponenty systemu ZSRK. Komponent total DB2 SQL APP RAM total RAM DB2 RAM SQL RAM APP SAP ERP FI SAP ERP HR SAP BW (SAP BPC) Aplikacja Statystyka Sądowa SAP BO SAP PCM SAP Portal (SAP LSO) SAP Solution Manager SAP PI Repozytorium Skanów Serwer Wydruków SAP TDMS SAP Productivity Pak SUMA: SUMA (z uwzględnieniem narzutu wirtualizacji dla APP 10%): Szarym kolorem zaznaczono elementy których baza danych będzie umieszczona na nowej infrastrukturze techniczno-systemowej (poza platformą IBM Mainframe) Wymagana moc obliczeniowa w ZOPD dla serwerów bazodanowych i aplikacyjnych Komponent total DB2 SQL* APP* RAM total RAM DB2 RAM SQL RAM APP SAP ERP FI SAP ERP HR Strona 6 z 21

7 SAP BW (SAP BPC) Aplikacja Statystyka Sądowa SAP BO SAP PCM SAP Portal (SAP LSO) SAP Solution Manager SAP PI Repozytorium Skanów Serwer Wydruków SAP TDMS SAP Productivity Pak SUMA: SUMA (z uwzględnieniem narzutu wirtualizacji dla APP 10%): Specyfikacja migracji Migracja do nowego ITS ZSRK (w tym, walidacja konfiguracji aktualnego środowiska) 7 landscape środowiska systemu ZSRK zawierającego 17 środowisk zgodnie z metodyką firmy SAP AG, migrowane bazy danych systemu ZSRK aktualnie oparte są o platformę IBM Mainframe DB2 w wersji Specyfikacja rozbudowy macierzy dyskowych HP 1. Rozszerzenie użytkowej przestrzeni dyskowej (netto) na podstawowej macierzy dyskowej HP P9500 o 35 TB z wykorzystaniem dysków o nie gorszej wydajności niż 300GB SAS 2,5 10k RPM. 2. Rozszerzenie licencji na oprogramowanie HP P9000 Continuous Access Journal na podstawowej macierzy dyskowej HP P9500 o 16 TB. 3. Rozszerzenie licencji na oprogramowanie HP P9000 AutoLUN na podstawowej macierzy dyskowej HP P9500 o 35 TB. 4. Rozrzedzenie licencji na oprogramowanie HP P9000 Array Manager na podstawowej macierzy dyskowej HP P9500 o 35 TB. 5. Rozrzedzenie licencji na oprogramowanie HP P9000 Performance Advisor na podstawowej macierzy dyskowej HP P9500 o 35 TB. 6. Rozszerzenie użytkowej przestrzeni dyskowej (netto) na zapasowej macierzy dyskowej HP P9500 o 35 TB z wykorzystaniem dysków o nie gorszej wydajności niż 300GB SAS 2,5 10k RPM. 7. Rozszerzenie licencji na oprogramowanie HP P9000 Continuous Access Journal na zapasowej macierzy dyskowej HP P9500 o 16 TB. Strona 7 z 21

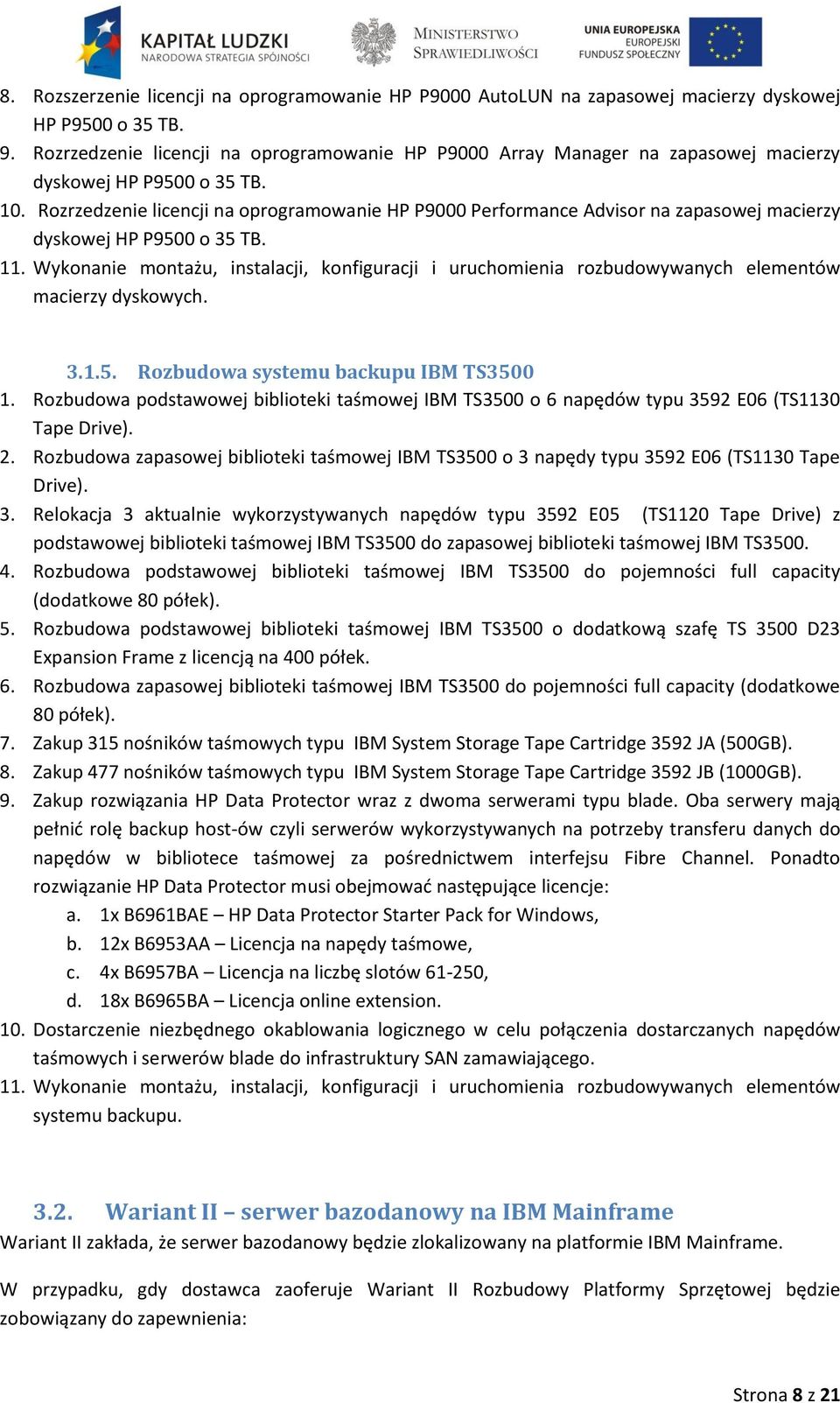

8 8. Rozszerzenie licencji na oprogramowanie HP P9000 AutoLUN na zapasowej macierzy dyskowej HP P9500 o 35 TB. 9. Rozrzedzenie licencji na oprogramowanie HP P9000 Array Manager na zapasowej macierzy dyskowej HP P9500 o 35 TB. 10. Rozrzedzenie licencji na oprogramowanie HP P9000 Performance Advisor na zapasowej macierzy dyskowej HP P9500 o 35 TB. 11. Wykonanie montażu, instalacji, konfiguracji i uruchomienia rozbudowywanych elementów macierzy dyskowych Rozbudowa systemu backupu IBM TS Rozbudowa podstawowej biblioteki taśmowej IBM TS3500 o 6 napędów typu 3592 E06 (TS1130 Tape Drive). 2. Rozbudowa zapasowej biblioteki taśmowej IBM TS3500 o 3 napędy typu 3592 E06 (TS1130 Tape Drive). 3. Relokacja 3 aktualnie wykorzystywanych napędów typu 3592 E05 (TS1120 Tape Drive) z podstawowej biblioteki taśmowej IBM TS3500 do zapasowej biblioteki taśmowej IBM TS Rozbudowa podstawowej biblioteki taśmowej IBM TS3500 do pojemności full capacity (dodatkowe 80 półek). 5. Rozbudowa podstawowej biblioteki taśmowej IBM TS3500 o dodatkową szafę TS 3500 D23 Expansion Frame z licencją na 400 półek. 6. Rozbudowa zapasowej biblioteki taśmowej IBM TS3500 do pojemności full capacity (dodatkowe 80 półek). 7. Zakup 315 nośników taśmowych typu IBM System Storage Tape Cartridge 3592 JA (500GB). 8. Zakup 477 nośników taśmowych typu IBM System Storage Tape Cartridge 3592 JB (1000GB). 9. Zakup rozwiązania HP Data Protector wraz z dwoma serwerami typu blade. Oba serwery mają pełnić rolę backup host-ów czyli serwerów wykorzystywanych na potrzeby transferu danych do napędów w bibliotece taśmowej za pośrednictwem interfejsu Fibre Channel. Ponadto rozwiązanie HP Data Protector musi obejmować następujące licencje: a. 1x B6961BAE HP Data Protector Starter Pack for Windows, b. 12x B6953AA Licencja na napędy taśmowe, c. 4x B6957BA Licencja na liczbę slotów , d. 18x B6965BA Licencja online extension. 10. Dostarczenie niezbędnego okablowania logicznego w celu połączenia dostarczanych napędów taśmowych i serwerów blade do infrastruktury SAN zamawiającego. 11. Wykonanie montażu, instalacji, konfiguracji i uruchomienia rozbudowywanych elementów systemu backupu Wariant II serwer bazodanowy na IBM Mainframe Wariant II zakłada, że serwer bazodanowy będzie zlokalizowany na platformie IBM Mainframe. W przypadku, gdy dostawca zaoferuje Wariant II Rozbudowy Platformy Sprzętowej będzie zobowiązany do zapewnienia: Strona 8 z 21

9 1. dodatkowej mocy obliczeniowej dla platformy IBM Mainframe przedstawionej w kolumnach DB2, SQL. Pozostałą moc obliczeniową przedstawioną w kolumnach: SQL, APP, RAM SQL,RAM APP należy zapewnić poza platformą IBM Mainframe. 2. Moc obliczeniowa poza platformą IBM Mainframe powinna zostać zapewniona w odpowiedni sposób, tj. uwzględniając należyte rozłożenie komponentów systemu SAP na platformie sprzętowej, zgodnie z zasadami SAP i najlepszymi praktyki w tym zakresie (HA/DR). 3. uzupełnienia licencji typu MLC dla platformy IBM Mainframe 2098-Y02, 2098-T02 dla dodatkowej mocy w związku ze zwiększeniem mocy obliczeniowej tej platformy (kolumny DB2, SQL ) Wymagana moc obliczeniowa w POPD dla serwerów bazodanowych i aplikacyjnych Poniżej przedstawione zostały szczegółowe wymagania na moc obliczeniową z podziałem na komponenty systemu ZSRK. Komponent total DB2 SQL APP RAM total RAM DB2 RAM SQL RAM APP SAP ERP FI SAP ERP HR SAP BW (SAP BPC) Aplikacja Statystyka Sądowa SAP BO SAP PCM SAP Portal (SAP LSO) SAP Solution Manager SAP PI Repozytorium Skanów Serwer Wydruków SAP TDMS SAP Productivity Pak SUMA: SUMA (z uwzględnieniem narzutu wirtualizacji dla APP 10%): Szarym kolorem zaznaczono elementy których baza danych będzie umieszczona na Mainframe. Strona 9 z 21

10 Wymagana moc obliczeniowa w ZOPD dla serwerów bazodanowych i aplikacyjnych Komponent total DB2 SQL* APP* RAM total RAM DB2 RAM SQL RAM APP SAP ERP FI SAP ERP HR SAP BW (SAP BPC) Aplikacja Statystyka Sądowa SAP BO SAP PCM SAP Portal (SAP LSO) SAP Solution Manager SAP PI Repozytorium Skanów Serwer Wydruków SAP TDMS SAP Productivity Pak SUMA: SUMA (z uwzględnieniem narzutu wirtualizacji dla APP 10%): Specyfikacja rozbudowy macierzy dyskowych HP 1) Rozszerzenie użytkowej przestrzeni dyskowej (netto) na podstawowej macierzy dyskowej HP P9500 o 15 TB z wykorzystaniem dysków o nie gorszej wydajności niż 300GB SAS 2,5 10k RPM. 2) Rozszerzenie licencji na oprogramowanie HP P9000 Continuous Access Journal na podstawowej macierzy dyskowej HP P9500 o 9 TB. 3) Rozszerzenie licencji na oprogramowanie HP P9000 AutoLUN na podstawowej macierzy dyskowej HP P9500 o 15 TB. 4) Rozrzedzenie licencji na oprogramowanie HP P9000 Array Manager na podstawowej macierzy dyskowej HP P9500 o 15 TB. 5) Rozrzedzenie licencji na oprogramowanie HP P9000 Performance Advisor na podstawowej macierzy dyskowej HP P9500 o 15 TB. 6) Rozszerzenie użytkowej przestrzeni dyskowej (netto) na zapasowej macierzy dyskowej HP P9500 o 15 TB z wykorzystaniem dysków o nie gorszej wydajności niż 300GB SAS 2,5 10k RPM. 7) Rozszerzenie licencji na oprogramowanie HP P9000 Continuous Access Journal na zapasowej macierzy dyskowej HP P9500 o 9 TB. Strona 10 z 21

11 8) Rozszerzenie licencji na oprogramowanie HP P9000 AutoLUN na zapasowej macierzy dyskowej HP P9500 o 15 TB. 9) Rozrzedzenie licencji na oprogramowanie HP P9000 Array Manager na zapasowej macierzy dyskowej HP P9500 o 15 TB. 10) Rozrzedzenie licencji na oprogramowanie HP P9000 Performance Advisor na zapasowej macierzy dyskowej HP P9500 o 15 TB. 11) Wykonanie montażu, instalacji, konfiguracji i uruchomienia rozbudowywanych elementów macierzy dyskowych Rozbudowa systemu backupu IBM TS Rozbudowa podstawowej biblioteki taśmowej IBM TS3500 o 6 napędów typu 3592 E06 (TS1130 Tape Drive). 3. Rozbudowa zapasowej biblioteki taśmowej IBM TS3500 o 3 napędy typu 3592 E06 (TS1130 Tape Drive). 4. Relokacja 3 aktualnie wykorzystywanych napędów typu 3592 E05 (TS1120 Tape Drive) z podstawowej biblioteki taśmowej IBM TS3500 do zapasowej biblioteki taśmowej IBM TS Rozbudowa podstawowej biblioteki taśmowej IBM TS3500 do pojemności full capacity (dodatkowe 80 półek). 6. Rozbudowa podstawowej biblioteki taśmowej IBM TS3500 o dodatkową szafę TS 3500 D23 Expansion Frame z licencją na 400 półek. 7. Rozbudowa zapasowej biblioteki taśmowej IBM TS3500 do pojemności full capacity (dodatkowe 80 półek). 8. Zakup 315 nośników taśmowych typu IBM System Storage Tape Cartridge 3592 JA (500GB). 9. Zakup 477 nośników taśmowych typu IBM System Storage Tape Cartridge 3592 JB (1000GB). 10. Zakup rozwiązania HP Data Protector wraz z dwoma serwerami typu blade. Oba serwery mają pełnić rolę backup host-ów czyli serwerów wykorzystywanych na potrzeby transferu danych do napędów w bibliotece taśmowej za pośrednictwem interfejsu Fibre Channel. Ponadto rozwiązanie HP Data Protector musi obejmować następujące licencje: a. 1x B6961BAE HP Data Protector Starter Pack for Windows, b. 4x B6953AA Licencja na napędy taśmowe, c. 4x B6957BA Licencja na liczbę slotów , d. 18x B6965BA Licencja online extension. 11. Dostarczenie niezbędnego okablowania logicznego w celu połączenia dostarczanych napędów taśmowych i serwerów blade do infrastruktury SAN zamawiającego. 12. Wykonanie montażu, instalacji, konfiguracji i uruchomienia rozbudowywanych elementów systemu backupu. Strona 11 z 21

12 Specyfikacja posiadanej przez MS platformy sprzętowej IBM Mainframe Serwer IBM Mainframe z10 (2098-E10, Y02) Lp. Nazwa Lokalizacja Typ Model Capacity Model Numer seryjny 1 IBM System z10 BC Czerniakowska E10 Y DB0 Konfiguracja szczegółowa: Nr identyfikacyjny produktu / TYP Model lub Cecha Opis 2098 E EI0 IBM System z10 Business Class SE-EN Switch (former HUB) HMC I/O Cage Full Card Airflow CEC HCA2-C Fanout MBA Fanout Airflow ISC-Mother Card ISC-Daughter Card ISC-3 link on F/C IFB-MP Daughter Card STI-A8 Mother Card STP Enablement Model E GB Memory DIMM(4/feature) Port ESCON ESCON Channel Port GB Memory FICON Express4 2C 4 KM LX 2 ports FICON Express4 4KM LX 4 ports OSA-Express2 GbE SX 2 ports OSA-Express2 1000BASE-T EN 2 ports OSA-Express3 GbE SX 2 ports Universal Lift Tool/Ladders CPACF Enablement I/O Drawer Frame Costing Feature Way Processor Y inch flat panel IFL ICF ziip CP-Y Y02 Capacity Marker ft Hi/Lo V 3 Ph (WT) z10 BC Site Tool Kit Height Reduce Kit 1 Liczba Strona 12 z 21

13 Serwer IBM Mainframe z10 (2098-E10, T02) Lp. Nazwa Lokalizacja Typ Model Capacity Model Numer seryjny 1 IBM System z10 BC Zwycięzców E10 T02 83DF34D Konfiguracja szczegółowa: Nr identyfikacyjny produktu / TYP Model lub Cecha Opis 2098 E E10 IBM System z10 Business Class SE-EN Switch (former HUB) HMC I/O Cage Full Card Airflow CEC HCA2-C Fanout MBA Fanout Airflow ISC-Mother Card ISC-Daughter Card ISC-3 link on F/C IFB-MP Daughter Card STI-A8 Mother Card STP Enablement Model E GB Memory DIMM(4/feature) Port ESCON ESCON Channel Port GB Memory FICON Express4 10KM LX 4 ports OSA Express3 GbE SX 4 ports OSA-Express3-2P 1000BASE-T 2 ports OSA-Express3 GbE SX 2 ports Universal Lift Tool/Ladders CPACF Enablement I/O Drawer Frame Costing Feature Way Processor T inch flat panel Power Sequence Controller IFL ICF ziip CP-T CBU Year CBU Additional CBU Tests CBU CP T02 Capacity Marker ft Hi/Lo V 3 Ph (WT) Multi Order Ship Flag Multi Order Rec only Flag-MES RPO Action Flag CBU authorization z10 BC Site Tool Kit 1 Liczba Strona 13 z 21

14 9975 Height Reduce Kit 1 Biblioteka taśmowa IBM TS3500 Tape Library (8 napędów IBM 3592-E05) Lp. Nazwa Lokalizacja Typ Model Numer seryjny 1 TS3500 Tape Library Czerniakowska L23 78A TS1120 Tape Controller Czerniakowska C06 78C IBM TS1120 Tape Drive Czerniakowska E IBM TS1120 Tape Drive Czerniakowska E IBM TS1120 Tape Drive Czerniakowska E IBM TS1120 Tape Drive Czerniakowska E IBM TS1120 Tape Drive Czerniakowska E IBM TS1120 Tape Drive Czerniakowska E IBM TS1120 Tape Drive Czerniakowska E IBM TS1120 Tape Drive Czerniakowska E IBM TotalStorage Library Controller Frame Czerniakowska F IBM TotalStorage Library Manager Czerniakowska L Konfiguracja szczegółowa: Nr identyfikacyjny produktu / TYP Model lub Cecha Opis 3584 L23 TS3500 Tape Library Additional LC/LC Patch Panel Cable Fibre Drive Mounting Kit Intermediate Capacity on Demand Drive Field Install Path Failover Advanced Library Management System Remote Support Facility Console Attachment Cleaning Cartridge Attach to 3953 LM/TS Plant Install 3592 E05 in No Host Cables From Plant Dual 4.3M Power Cord Watertight C06 TS 1120 Tape Controller Functional Enhancement Field Console Attachment Drive-to-Switch Cable/Rack FICON 10km LW Attachment Dual Ported Fibre Adapters Gb Fibre Channel Switch FC Switch Rack Mount Kit Redundant FC Rack Attach Install Controller in Rack zseries ESCON/FICON Attach Drive Attach to C Micron LC/LC Fibre 31m Cable E05 IBM TS 1120 Tape Drive Meter LC/LC Fibre Channel Cable zseries ESCON/FICON Attach 4 Liczba Strona 14 z 21

15 9216 zseries Linux Attachment Encryption Capable - Plant pseries AIX Attachment Plant Install 3592 in E05 IBM TS 1120 Tape Drive Remove 3592 from Rack Meter LC/LC Fibre Channel Cable zseries ESCON/FICON Attach Open System Device Drivers zseries Linux Attachment Encryption Capable - Plant E05 IBM TS 1120 Tape Drive Remove 3592 from Rack Meter LC/LC Fibre Channel Cable zseries ESCON/FTCON Attach Open System Device Drivers zseries Linux Attachment Encryption Capable - Plant E05 IBM TS 1120 Tape Drive Remove 3592 from Rack Meter LC/LC Fibre Channel Cable zseries ESCON/FICON Attach Open System Device Drivers zseries Linux Attachment Encryption Capable - Plant E05 IBM TS1120 Tape Drive Drive Microcode Update Remove 3592 from Rack Meter LC/LC Fibre Channel Cable zseries ESCON/FICON Attach Open System Device Drivers Windows Attachment zseries Linux Attachment Encryption Capable - Plant pseries AIX Attachment F05 IBM TotalStorage Library Controller Frame Eligible for EU shipment Dual AC Power Redundant AC Power TS3000 System Console FC Switch Mount Kit Reinstall 4Gb FC Switch Base User Interface Plant Install KVM Switch Field Merge 3592-C IEC 309 Power Cord L05 IBM TotalStorage Library Manager Library Manager Performance Enhancement - Plant Plant Install 3953 L05 1 Strona 15 z 21

16 Biblioteka taśmowa IBM TS3500 Tape Library (4 napędy IBM 3592-E05) Lp. Nazwa Lokalizacja Typ Model Numer seryjny 1 TS3500 Tape Library Zwycięzców L23 78A TS1120 Tape Controller Zwycięzców C06 78C IBM TS1120 Tape Drive Zwycięzców E IBM TS1120 Tape Drive Zwycięzców E IBM TS1120 Tape Drive Zwycięzców E IBM TS1120 Tape Drive Zwycięzców E IBM TotalStorage Library Controller Frame Zwycięzców F IBM TotalStorage Library Manager Zwycięzców L Konfiguracja szczegółowa: Nr identyfikacyjny produktu / TYP Model lub Cecha Opis 3584 L23 TS3500 Tape Library Additional LC/LC Patch Panel Cable Fibre Drive Mounting Kit Intermediate Capacity on Demand Drive Field Install Path Failover Advanced Library Management System Remote Support Facility Console Attachment Cleaning Cartridge Attach to 3953 LM/TS Plant Install 3592 E05 in No Host Cables From Plant Dual 4.3M Power Cord Watertight C06 TS 1120 Tape Controller Functional Enhancement Field Console Attachment Drive-to-Switch Cable/Rack FICON 10km LW Attachment Dual Ported Fibre Adapters Gb Fibre Channel Switch FC Switch Rack Mount Kit Redundant FC Rack Attach Install Controller in Rack zseries ESCON/FICON Attach Drive Attach to C Micron LC/LC Fibre 31m Cable E05 IBM TS 1120 Tape Drive Meter LC/LC Fibre Channel Cable zseries ESCON/FICON Attach zseries Linux Attachment Encryption Capable - Plant Plant Install 3592 in E05 IBM TS1120 Tape Drive Remove 3592 from Rack Meter LC/LC Fibre Channel Cable zseries ESCON/FICON Attach 1 liczba Strona 16 z 21

17 9200 Open System Device Drivers zseries Linux Attachment Encryption Capable - Plant E05 IBM TS 1120 Tape Drive Drive Microcode Update Remove 3592 from Rack Meter LC/LC Fibre Channel Cable zseries ESCON/FICON Attach Open System Device Drivers zseries Linux Attachment Encryption Capable - Plant F05 IBM TotalStorage Library Controller Frame Eligible for EU shipment Dual AC Power Redundant AC Power TS3000 System Console FC Switch Mount Kit Reinstall 4Gb FC Switch Base User Interface Plant Install KVM Switch Field Merge 3592-C IEC 309 Power Cord L05 IBM TotalStorage Library Manager Library Manager Performance Enhancement - Plant Plant Install 3953 L Specyfikacja posiadanych przez MS licencji IBM Mainframe Lp. Nr produktu Program A B C S71 Enterprise COBOL for z/os V DB2 DB2 for z/os S97 CICS TS for z/os NV6 IBM Tivoli NetView for z/os R36 WS MQ Base,Client Attach for z/os R29 Rational CBL RT for zseries A01 z/os V1 GDDM-PGF A01 z/os V1 Base Strona 17 z 21

18 Lp. Nr produktu Program A B C A01 z/os V1 C/C++ without Debug A01 z/os V1 DFSMS dss hsm rmm A01 z/os V1 DFSORT A01 z/os V1 HCM A01 z/os V1 Infoprint Server A01 z/os V1 RMF A01 z/os V1 SDSF A01 z/os V1 Security Server Strona 18 z 21

19 4. Format odpowiedzi dostawcy na RFP. Odpowiedź powinna zawierać poniższe informacje i nie odbiegać od wymaganego i przedstawinego poniżej formatu Propozycja architektury infrastruktury techniczno-systemowej Opis proponowanej architektury ITS ZSRK powinien uwzględniać skalowalność oraz dwuośrodkowy trybu pracy oparty o Podstawowy i Zapasowy Ośrodek Przetwarzania Danych Ministerstwa Sprawiedliwości. Szablon odpowiedzi stanowi plik: HADR_ITS_ZSRK.docx Systemowy klaster niezawodnościowy Opis proponowanego systemowego klastra niezawodnościowego ITS ZSRK z uwzględnieniem infrastruktury zapasowej (Disaster Recovery) powinien zawierać: a) sposób obsługi awarii każdego elementu składowego ITS ZSRK (np. serwerów, systemu operacyjnego, baz danych), b) sposób obsługi awarii macierzy dyskowej z danymi produkcyjnymi, c) sposób obsługi awarii Podstawowego Ośrodka Przetwarzania Danych (parametry RTO, RPO). Dodatkowo, opis powinien uwzględniać czy obsługa danego rodzaju awarii jest bezprzerwowa dla pracy aplikacji czy też wymaga przestojów wraz z podaniem czasu przełączenia się na infrastrukturę redundantną/zapasową. Szablon odpowiedzi stanowi plik: HADR_ITS_ZSRK.docx Kompletność informacji cenowej Przedstawiona informacja cenowa musi być kompleksowa. Wszystkie istotne elementy i koszty powinny być wyszczególnione na szablonie dołączonym do tego dokumentu, zgodnie z wytycznymi przedstawionymi poniżej. Szablon odpowiedzi stanowi plik: Odp_RFP_ITS_ZSRK.xlsx Koszty oprogramowania i sprzętu komputerowego zakładki Ceny sprzętu, Ceny oprogramowania Zakładki Ceny sprzętu, Ceny oprogramowania muszą zawierać szczegółowe informacje z wyszczególnionym cenami każdego komponentu dla całości sprzętu komputerowego wymaganego do uruchomienia na nim systemu ZSRK w podziale na typ sprzętu (serwery, macierze dyskowe, biblioteki taśmowe itp.) oraz oprogramowania w podziale na oprogramowanie systemowe, bazodanowe oraz narzędziowe itp. Strona 19 z 21

20 Dla wszystkich przedstawionych pozycji wymagane jest : 1) wskazanie identyfikatora komponentu, opisu, liczby sztuk, łącznej ceny katalogowej i ofertowej z VAT, 2) kosztu rocznego maintenancu komponentu (wartość maintenancu nie należy uwzględniać w cenie ofertowej komponentu, wartość ta musi być przedstawiona oddzielnie w kolumnie "Roczny maintenance z VAT") 3) parametrów środowiskowych: poboru mocy, emisji ciepła, masy oraz lokalizacji w szafie. Wymagane jest zaproponowanie rozmieszczenia sprzętu w szafach w lokalizacji POPD i ZOPD. Informację nt. lokalizacji danego elementu należy wpisać w kolumnie Lokalizacja w szafie. Wartość tak musi odpowiadać numerowi szafy (w arkusza Szafy ) w której urządzenie będzie zainstalowane. Rozmieszczenie poszczególnych elementów sprzętu powinno zostać zaplanowanie z zapewnieniem wysokiej dostępności (HA). Dodatkowo wymagane jest dołączenie zwymiarowanego w milimetrach rysunku technicznego zawierającego rzut z góry ustawionych szaf i wyraźnie zaznaczy przerywaną liną obrys wymaganego pola serwisowego wokół szaf tych szaf Wsparcie i koszty utrzymania Wymagane jest podanie ceny rocznego utrzymania dla każdej pozycji w kolumnie "Roczny maintenance z VAT [zł brutto]". Należy przedstawić informacje nt. poziomu obsługi awarii i czasu reakcji w dodatkowych arkuszach Koszty usług zakładka Usługi Koszty obejmują sporządzenie dokumentacji dla wszystkich dostarczanych technologii, w komplecie z pełnymi diagramami konfiguracyjnymi oraz udokumentowaniem wszystkich parametrów konfiguracyjnych. Wymagane jest opracowanie procedur dla operatorów i administratorów infrastruktury technicznosystemowej ZSRK umożliwiających wykonywanie rutynowych czynności operatorskich oraz powtarzających się czynności administracyjnych Personel techniczny - zakładka Personel Wymagane jest oszacowanie liczby pełnoetatowych pracowników niezbędnych do obsługi i zarządzania ITS ZSRK, opisując role i wymagane kompetencje. Dla każdej roli należy przedstawić wymagane kursy w celu zapewnienia, że personel osiągnie wymagany do utrzymywania ITS ZSRK poziom kompetencji. Strona 20 z 21

21 Parametry środowiskowe - zakładka Szafy Dla wszystkich nowych urządzeń wymagane są szczegółowe informacje dotyczące parametrów środowiskowych, m.in. zużycia energii, chłodzenia i podłogi technicznej w centrum przetwarzania danych Wszystkie inne koszty - zakładka Inne koszty Należy podać wszystkie inne koszty, których poniesienie jest wymagane, a nie zostały opisane powyżej. Forma przedstawienia kosztów jest dowolna, jednak wymagany jest precyzyjny i kompletny ich opis. Strona 21 z 21
