Umowa nr 14/NS/2012 TOM 3. SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT KANALIZACJA TELETECHNICZNA I KONSTRUKCJA WSPORCZA

Transkrypt

1 Rok założenia 1951 Oddział w Lublinie Lublin, ul. Diamentowa 4 Centr. (081) , tel./fax (081) lublin@elektroprojekt.pl, Umowa nr 14/NS/2012 Nr projektu: EP9 2177/2/2012 Tom 3 Egz.1/3 Tytuł projektu DOKUMENTACJA PROJEKTOWO KOSZTORYSOWA OGRODZENIA TERENU ORAZ MONITORINGU TERENU OCZYSZCZALINI ŚCIEKÓW KRAŚNICKIEGO PRZEDSIĘBIORSTWA WODOCIĄGÓW i KANALIZACJI Sp.z oo Kraśnik, ul. Graniczna 3a działki ewid. nr 463, 685, 684, 683/4, 683/7, 744, 745, obręb 3 Wschód, m Kraśnik TOM 3. SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT KANALIZACJA TELETECHNICZNA I KONSTRUKCJA WSPORCZA ZAMAWIAJĄCY: OBIEKT: ADRES OBIEKTU Kraśnickie Przedsiębiorstwo Wodociągów i Kanalizacji Sp. z o.o. z siedzibą w Kraśniku Kraśnik, ul. Graniczna 3a MONITORING TERENU Oczyszczalni Ścieków Kraśnickiego Przedsiębiorstwa Wodociągów i Kanalizacji Spółka z o.o Kraśnik, ul. Graniczna 3a dz. nr ewid. 463, 685, 684, 683/4, 683/7, 744, 745 obr. 3 Wschód, m. Kraśnik Imię nazwisko Podpis Opracowanie: mgr inż. Marcin Pióro Lublin Listopad 2012 Elektroprojekt S.A Warszawa, ul. Świętokrzyska 18, Oddział w Lublinie Lublin, ul. Diamentowa 4 Dokumentacja Spółki jest przechowywana w Sądzie Rejonowym dla M. ST. Warszawy, XII Wydział Gospodarczy Krajowego Rejestru Sądowego, pod numerem KRS , kapitał zakładowy i wpłacony: zł NIP REGON

2 1. Wstęp 1.1. Przedmiot Specyfikacji Technicznej (ST) Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru kanalizacji teletechnicznej w realizowanej w ramach zadania budowy i rozbudowy kanalizacji teletechnicznej dla potrzeb monitoringu wizyjnego terenu oczyszczalni ścieków w Kraśniku ul. Graniczna 3a (dz ewid nr 463, 685, 684, 683/4, 683/7, 744, 745 z obrębu nr 3 Wschód m. Kraśnik) 1.2. Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres Robót objętych ST Ustalenia zawarte w niniejszej ST dotyczą zasad prowadzenia robót przy budowie i rozbudowie kanalizacji teletechnicznej oraz budowie konstrukcji wsporczych dla instalacji kamer monitoringu wizyjnego. Zakres : Budowa kanalizacji teletechnicznej: 1-otworowej 377,6 m 2-otoworwej 524,7 m Rozbudowa kanalizacji teletechnicznej 1-otworowej o 1 otwór 260,8 m 1-otworowej o 2 otwory 281,9 m Budowę studni kablowych typu SK 2 16 szt SK 1 17 szt Wymianę studni kablowych typu SK 1 na SK 2 16 szt Budowa słupów oświetleniowych parkowych ( h=3,0 m) jako masztów do montażu kamer monitoringu wizyjnego 2 szt Budowę wprowadzeń kanalizacji teletechnicznej do 3 budynków Instalację rury osłonowej (φ 32 dla kabli monitoringu) na słupach oświetleniowych 13 szt Kanalizacja wykorzystana będzie dla zaciągnięcia kabli przesyłających sygnał wizyjny oraz kabli zasilających w energię elektryczna kamery (230V AC). Roboty przy budowie kanalizacji obejmują: - ułożenie rur kanalizacyjnych w rowach, - montaż studni kablowych. - wymianę studni kablowych - montaż słupów oświetleniowych wraz z fundamentami prefabrykowanymi

3 1.4. Określenia podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi Polskimi Normami i z definicjami podanymi w ST D-M Wymagania ogólne, pkt Kanalizacja teletechniczna zespół ciągów podziemnych z wbudowanymi studniami przeznaczony do prowadzenia kabli Ciąg kanalizacji rury ułożone w wykopie pojedynczo lub w zestawach pozwalających uzyskać potrzebną liczbę otworów kanalizacji Studnia kablowa pomieszczenie podziemne wbudowane między ciągi kanalizacji kablowej w celu umożliwienia wciągania, montażu i konserwacji kabli Słup oświetleniowy konstrukcja wsporcza osadzona bezpośrednio w gruncie, za pomocą fundamentu służąca do zamontowania oprawy oświetleniowej na wysokości 3,0 m Wysięgnik - element służący do mocowania: kamery do słupa oświetleniowego, lub ściany budynku, lub konstrukcji stanowiącej element obiektu kubaturowego Ogólne wymagania dotyczące Robót Ogólne wymagania dotyczące Robót podano w ST D-M Wymagania ogólne, pkt Materiały Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania podano w ST D-M Wymagania ogólne, pkt Źródła uzyskania materiałów. Wykonawca przedstawi Inżynierowi Kontraktu szczegółowe informacje dotyczące wbudowywanych materiałów, odpowiednie aprobaty techniczne świadectwa kwalifikacyjne, certyfikaty lub deklaracje zgodności. Materiały budowlane użyte do realizacji muszą spełniać wymagania jakościowe określone Polskimi Normami, aprobatami technicznymi oraz innymi dokumentami odniesienia. 2.2.Materiały nie odpowiadające wymaganiom jakościowym. Materiały nie odpowiadające wymaganiom jakościowym zostaną przez Wykonawcę wywiezione z terenu budowy. Każdy rodzaj robót, w których znajdują się niezbadane i nie zaakceptowane materiały przez Inżyniera Kontraktu, Wykonawca wykonuje na własne ryzyko, licząc się z ich nie przyjęciem i nie zapłaceniem Piasek Piasek do układania kanalizacji w ziemi powinien odpowiadać wymaganiom PN-B Studnie kablowe Zastosowane prefabrykowane studnie kablowe SK (typy studni ujęto w projekcie budowlanym), które powinny spełniać wymagania BN-85/ Rury polietylenowe Do układania ciągów kanalizacji w wykopach otwartych należy stosować rury typu RHDPEp 110/6,3 o średnicy zewnętrznej 110 mm i grubości ścianki 6,3 mm spełniające wymogi normy ZN-96 TP S.A.-

4 018. Na skrzyżowaniach z gazociągami należy stosować dodatkowo rury osłonowe typu HDPE 140/8,0 spełniające wymogi normy ZN-96 TP S.A Kable energetyczne zabezpieczać rurami dwudzielnymi o średnicy 110/100 (zew/wew) dla kabli niskiego napięcia, i o średnicy 160/141 (zew/wew) dla kabli średniego napięcia. Wprowadzenia do budynków wykonać rurą polietylenowa, giętką karbowaną, dwuwarstwowa typu RHDPEk 110/95 spełniających wymogi normy ZN-96 TP S.A Wprowadzenie kabli monitoringu (sygnałowych i zasilających) na słupy oświetleniowe wykonać rurą φ32 giętką gładkościenną, zabezpieczona przed wpływem promieniowania ultrafioletowego, przeznaczoną do stosowania na przestrzeniach otwartych Elementy studni kablowych Do wyposażenia studni kablowych należy stosować następujące elementy: - wywietrznik do pokryw wg BN-73/ , - ramy i pokrywy wg BN-73/ , - wsporniki kablowe wg BN-74/ dodatkowe wewnętrzne zabezpieczenie pokryw studni kablowych wg ZN TP SA Słupy oświetleniowe Jako konstrukcje wsporcze do instalacji kamer stosować należy słupy oświetleniowe parkowe stalowe, sześciokątne, ocynkowane o wysokości 3 m, posadowione na prefabrykowanych fundamentach. Słupy winny spełniać wymogi normy PN-EN 40-5:2004, fundamenty winny spełniać wymogi normy PN-80/B Sprzęt Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne, pkt Sprzęt do budowy kanalizacji teletechnicznej Do budowy kanalizacji teletechnicznej należy stosować: - ubijak spalinowy, - koparkę jednonaczyniową kołową, - żuraw samochodowy, lub inny sprzęt zaakceptowanego przez Inżyniera Kontraktu. 4. Transport Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne, pkt Transport materiałów Wykonawca przystępujący do budowy kanalizacji teletechnicznej powinien wykazać się możliwością korzystania z następujących środków transportu: - samochodu skrzyniowego, - samochodu samowyładowczego lub innych środków transportu zaakceptowanych przez Inżyniera Kontraktu. Na środkach transportu przewożone materiały i elementy powinny być zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez ich Wytwórców.

5 5. Wykonanie Robót Ogólne zasady wykonywania robót podano w ST D-M Wymagania ogólne, pkt Roboty ziemne Trasa kanalizacji Trasa projektowanych odcinków kanalizacji powinna być wytyczona przez służbę geodezyjną na podstawie planszy zbiorczej uzgodnionej w Zespole Uzgodnienia Dokumentacji korzystając z domiarów zamieszczonych w Dokumentacji Projektowej. Prace w pobliżu kabla SN będącego własnością PGE Dystrybucja SA, prowadzić po jego wyłączeniu. Szczegóły uzgodnić z Rejonem Energetycznym Puławy Sekcja Kraśnik (zapis z Opinii nr 584/2012 ZUDP SP w Kraśniku z dnia ) Głębokości wykopów Głębokość wykopu dla kanalizacji przy jednej warstwie układanych rur powinna wynosić 0,85 m, Szerokość wykopów Szerokość wykopów dla ułożenia rur kanalizacji teletechnicznej powinna wynosić 0,70 m Gabaryty fundamentu słupa Prefabrykowany fundament posiada wymiary 0,3x0,3x0,75 m. Należy wykonać wykop o głębokości 0,75 m i wymiarach 0,5x0,5m Wyrównanie i wzmocnienie dna wykopu Przed ułożeniem rur, dno wykopu powinno być wyrównane. Dno wykopu w gruntach od III do IV kategorii, powinno być wysypane warstwą piasku lub przesianej ziemi o grubości warstwy nie mniejszej niż 5 cm Układanie ciągów kanalizacji Głębokość ułożenia kanalizacji Głębokość ułożenia kanalizacji powinna być taka, aby najmniejsze pokrycie liczone od poziomu terenu do górnej powierzchni kanalizacji wynosiła 0,70 m. Przy przejściach pod jezdniami odległość kanalizacji od nawierzchni drogowej powinna być nie mniejsza niż 0,90 m Prostolinijność przebiegu Kanalizacja na odcinkach miedzy sąsiednimi studniami kablowymi powinna przebiegać po linii prostej Spadek kanalizacji W terenie poziomym kanalizacja powinna być budowana ze spadkiem od 1 do 3 w kierunku jednej studni. W terenie pochyłym kanalizację należy usytuować zgodnie z naturalnym ukształtowaniem terenu, z zachowaniem zasady spadku na poszczególnych odcinkach w kierunku jednej studni Układanie i łączenie rur Rury RHDPE 110/6,3 należy łączyć za pomocą złączek. Końce rur przed ich łączeniem powinny być oczyszczone, a połączone rury powinny zachować współosiowość. Odległości między poszczególnymi rurami w warstwie nie powinny być mniejsze od 2 cm, a między warstwami od 3 cm. Na przygotowane dno wykopu, należy układać rury, warstwami zasypując je piaskiem lub przesianą ziemią. Ziemia

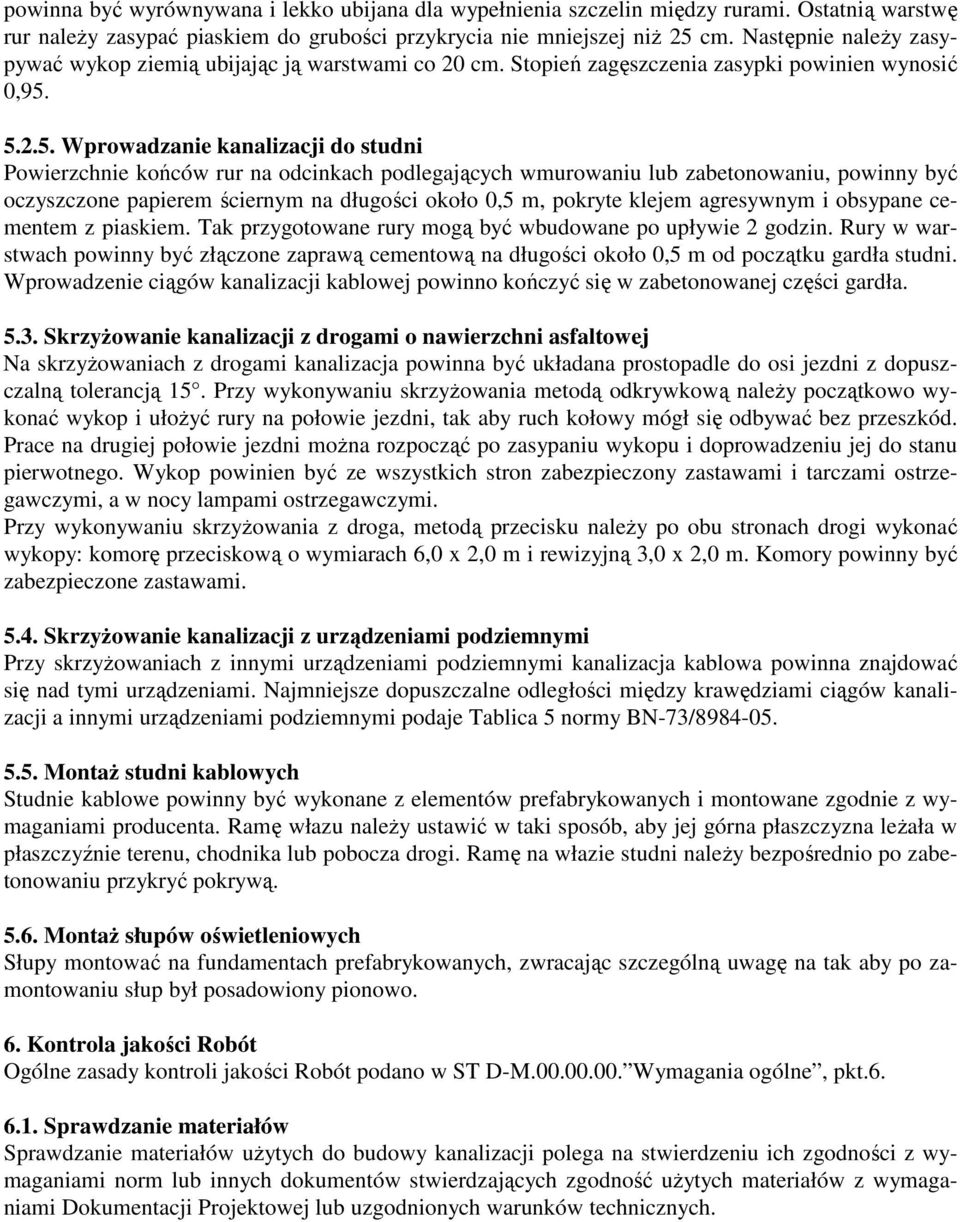

6 powinna być wyrównywana i lekko ubijana dla wypełnienia szczelin między rurami. Ostatnią warstwę rur należy zasypać piaskiem do grubości przykrycia nie mniejszej niż 25 cm. Następnie należy zasypywać wykop ziemią ubijając ją warstwami co 20 cm. Stopień zagęszczenia zasypki powinien wynosić 0, Wprowadzanie kanalizacji do studni Powierzchnie końców rur na odcinkach podlegających wmurowaniu lub zabetonowaniu, powinny być oczyszczone papierem ściernym na długości około 0,5 m, pokryte klejem agresywnym i obsypane cementem z piaskiem. Tak przygotowane rury mogą być wbudowane po upływie 2 godzin. Rury w warstwach powinny być złączone zaprawą cementową na długości około 0,5 m od początku gardła studni. Wprowadzenie ciągów kanalizacji kablowej powinno kończyć się w zabetonowanej części gardła Skrzyżowanie kanalizacji z drogami o nawierzchni asfaltowej Na skrzyżowaniach z drogami kanalizacja powinna być układana prostopadle do osi jezdni z dopuszczalną tolerancją 15. Przy wykonywaniu skrzyżowania metodą odkrywkową należy początkowo wykonać wykop i ułożyć rury na połowie jezdni, tak aby ruch kołowy mógł się odbywać bez przeszkód. Prace na drugiej połowie jezdni można rozpocząć po zasypaniu wykopu i doprowadzeniu jej do stanu pierwotnego. Wykop powinien być ze wszystkich stron zabezpieczony zastawami i tarczami ostrzegawczymi, a w nocy lampami ostrzegawczymi. Przy wykonywaniu skrzyżowania z droga, metodą przecisku należy po obu stronach drogi wykonać wykopy: komorę przeciskową o wymiarach 6,0 x 2,0 m i rewizyjną 3,0 x 2,0 m. Komory powinny być zabezpieczone zastawami Skrzyżowanie kanalizacji z urządzeniami podziemnymi Przy skrzyżowaniach z innymi urządzeniami podziemnymi kanalizacja kablowa powinna znajdować się nad tymi urządzeniami. Najmniejsze dopuszczalne odległości między krawędziami ciągów kanalizacji a innymi urządzeniami podziemnymi podaje Tablica 5 normy BN-73/ Montaż studni kablowych Studnie kablowe powinny być wykonane z elementów prefabrykowanych i montowane zgodnie z wymaganiami producenta. Ramę włazu należy ustawić w taki sposób, aby jej górna płaszczyzna leżała w płaszczyźnie terenu, chodnika lub pobocza drogi. Ramę na włazie studni należy bezpośrednio po zabetonowaniu przykryć pokrywą Montaż słupów oświetleniowych Słupy montować na fundamentach prefabrykowanych, zwracając szczególną uwagę na tak aby po zamontowaniu słup był posadowiony pionowo. 6. Kontrola jakości Robót Ogólne zasady kontroli jakości Robót podano w ST D-M Wymagania ogólne, pkt Sprawdzanie materiałów Sprawdzanie materiałów użytych do budowy kanalizacji polega na stwierdzeniu ich zgodności z wymaganiami norm lub innych dokumentów stwierdzających zgodność użytych materiałów z wymaganiami Dokumentacji Projektowej lub uzgodnionych warunków technicznych.

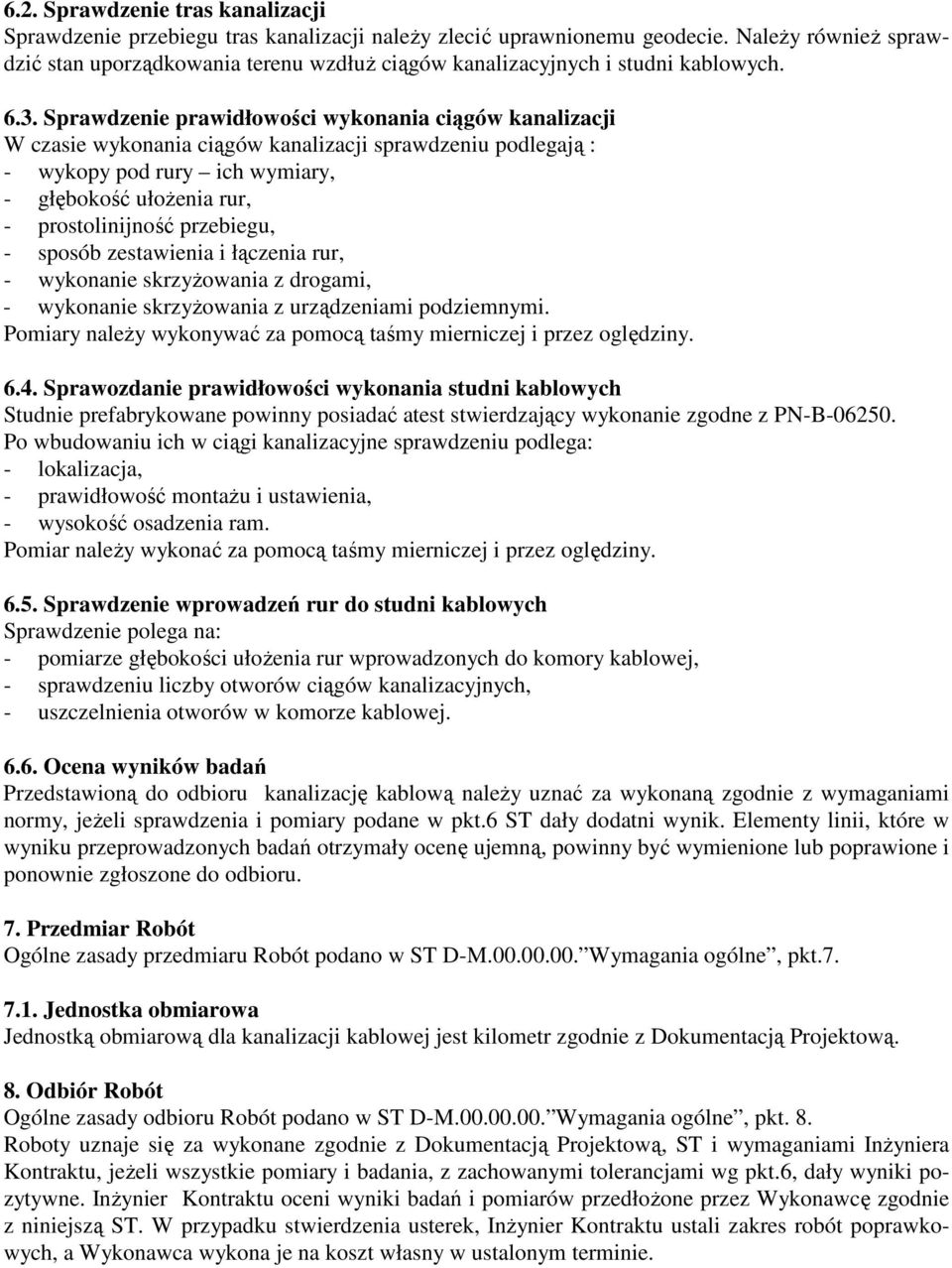

7 6.2. Sprawdzenie tras kanalizacji Sprawdzenie przebiegu tras kanalizacji należy zlecić uprawnionemu geodecie. Należy również sprawdzić stan uporządkowania terenu wzdłuż ciągów kanalizacyjnych i studni kablowych Sprawdzenie prawidłowości wykonania ciągów kanalizacji W czasie wykonania ciągów kanalizacji sprawdzeniu podlegają : - wykopy pod rury ich wymiary, - głębokość ułożenia rur, - prostolinijność przebiegu, - sposób zestawienia i łączenia rur, - wykonanie skrzyżowania z drogami, - wykonanie skrzyżowania z urządzeniami podziemnymi. Pomiary należy wykonywać za pomocą taśmy mierniczej i przez oględziny Sprawozdanie prawidłowości wykonania studni kablowych Studnie prefabrykowane powinny posiadać atest stwierdzający wykonanie zgodne z PN-B Po wbudowaniu ich w ciągi kanalizacyjne sprawdzeniu podlega: - lokalizacja, - prawidłowość montażu i ustawienia, - wysokość osadzenia ram. Pomiar należy wykonać za pomocą taśmy mierniczej i przez oględziny Sprawdzenie wprowadzeń rur do studni kablowych Sprawdzenie polega na: - pomiarze głębokości ułożenia rur wprowadzonych do komory kablowej, - sprawdzeniu liczby otworów ciągów kanalizacyjnych, - uszczelnienia otworów w komorze kablowej Ocena wyników badań Przedstawioną do odbioru kanalizację kablową należy uznać za wykonaną zgodnie z wymaganiami normy, jeżeli sprawdzenia i pomiary podane w pkt.6 ST dały dodatni wynik. Elementy linii, które w wyniku przeprowadzonych badań otrzymały ocenę ujemną, powinny być wymienione lub poprawione i ponownie zgłoszone do odbioru. 7. Przedmiar Robót Ogólne zasady przedmiaru Robót podano w ST D-M Wymagania ogólne, pkt Jednostka obmiarowa Jednostką obmiarową dla kanalizacji kablowej jest kilometr zgodnie z Dokumentacją Projektową. 8. Odbiór Robót Ogólne zasady odbioru Robót podano w ST D-M Wymagania ogólne, pkt. 8. Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, ST i wymaganiami Inżyniera Kontraktu, jeżeli wszystkie pomiary i badania, z zachowanymi tolerancjami wg pkt.6, dały wyniki pozytywne. Inżynier Kontraktu oceni wyniki badań i pomiarów przedłożone przez Wykonawcę zgodnie z niniejszą ST. W przypadku stwierdzenia usterek, Inżynier Kontraktu ustali zakres robót poprawkowych, a Wykonawca wykona je na koszt własny w ustalonym terminie.

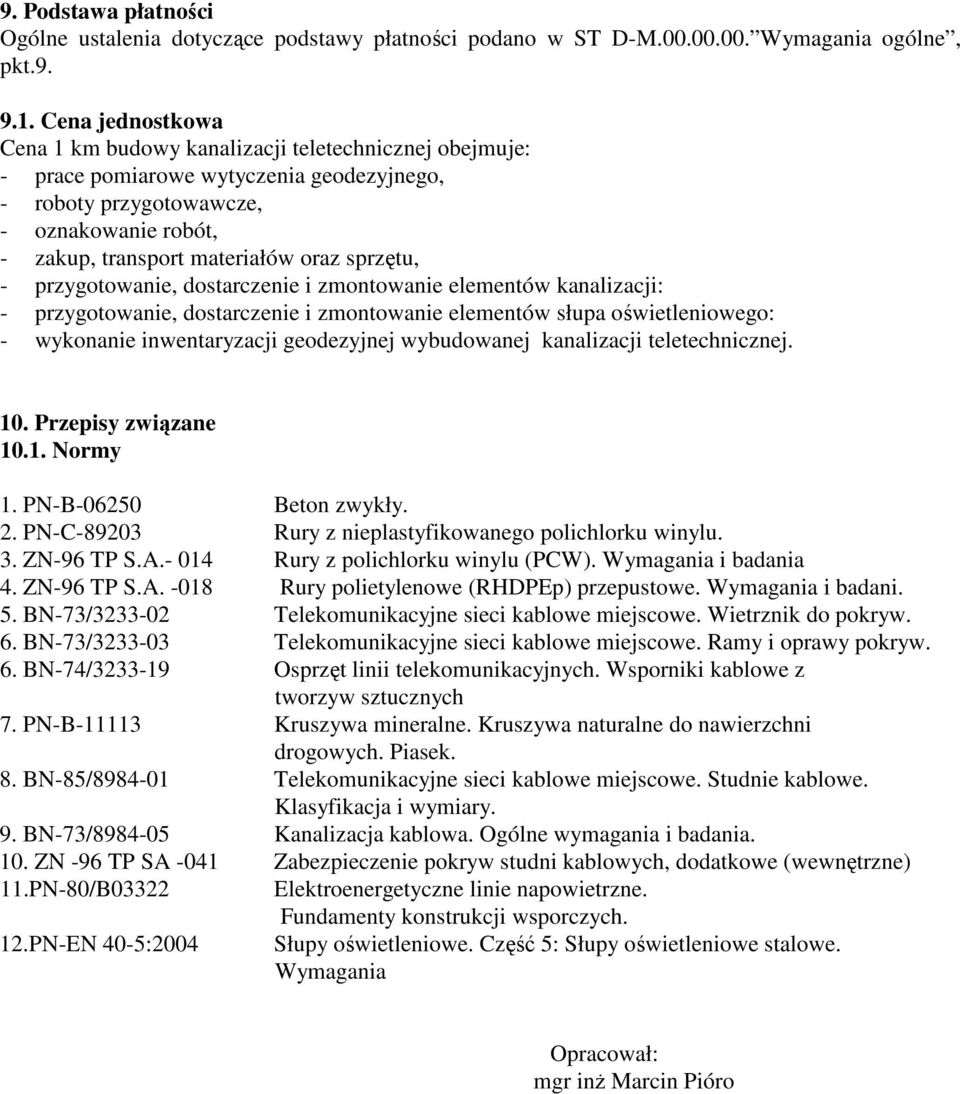

8 9. Podstawa płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne, pkt Cena jednostkowa Cena 1 km budowy kanalizacji teletechnicznej obejmuje: - prace pomiarowe wytyczenia geodezyjnego, - roboty przygotowawcze, - oznakowanie robót, - zakup, transport materiałów oraz sprzętu, - przygotowanie, dostarczenie i zmontowanie elementów kanalizacji: - przygotowanie, dostarczenie i zmontowanie elementów słupa oświetleniowego: - wykonanie inwentaryzacji geodezyjnej wybudowanej kanalizacji teletechnicznej. 10. Przepisy związane Normy 1. PN-B Beton zwykły. 2. PN-C Rury z nieplastyfikowanego polichlorku winylu. 3. ZN-96 TP S.A Rury z polichlorku winylu (PCW). Wymagania i badania 4. ZN-96 TP S.A Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badani. 5. BN-73/ Telekomunikacyjne sieci kablowe miejscowe. Wietrznik do pokryw. 6. BN-73/ Telekomunikacyjne sieci kablowe miejscowe. Ramy i oprawy pokryw. 6. BN-74/ Osprzęt linii telekomunikacyjnych. Wsporniki kablowe z tworzyw sztucznych 7. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek. 8. BN-85/ Telekomunikacyjne sieci kablowe miejscowe. Studnie kablowe. Klasyfikacja i wymiary. 9. BN-73/ Kanalizacja kablowa. Ogólne wymagania i badania. 10. ZN -96 TP SA -041 Zabezpieczenie pokryw studni kablowych, dodatkowe (wewnętrzne) 11.PN-80/B03322 Elektroenergetyczne linie napowietrzne. Fundamenty konstrukcji wsporczych. 12.PN-EN 40-5:2004 Słupy oświetleniowe. Część 5: Słupy oświetleniowe stalowe. Wymagania Opracował: mgr inż Marcin Pióro
