1 STEROWANIE DYSKRETNE PLC TECHNOLOGICZNEGO PROCESU UTYLIZACJI ODPADÓW Wikira Marcin Witek Rafał Katedra Napędów Elektrycznych Politechniki Lubelskiej Koło Naukowe Napęd i Automatyka Streszczenie: W artykule przedstawiono zastosowanie sterownika PLC do sterowania procesem przemysłowym oraz jego specyfikację. Opisano linię technologiczną do utylizacji odpadów wraz z algorytmem jej sterowania. Summary: In this article is presented PLC controller in industry process application. It is also presented technological process of waste utilization with specification of control.

2 1. WPROWADZENIE W ostatnich latach ilość wytwarzanych przez człowieka odpadów znacznie się powiększyła. Stwarza to istotne zagrożenie dla środowiska naturalnego. Obecnie większość odpadów komunalnych składowana jest na wysypiskach śmieci, co jest nieekonomiczne i szkodliwe. W związku z tym nastąpił szybki rozwój technologii związanych z przetwórstwem odpadów pozwalających na znaczne ich zredukowanie i uzyskanie dużych oszczędności. Powstający dział przemysłu zajmujący się tym problemem potrzebuje różnego rodzaju maszyn i linii technologicznych do przerobu odpadów. Maszyny takie, aby spełniały wymagania współczesnego przemysłu wymagają odpowiedniego sterowania pracą urządzeń i napędów wchodzących w ich skład. Przykładem takiej maszyny jest rozdrabniarka do odpadów, w której sterowanie układem napędów odbywa się za pomocą mikroprocesorowego sterownika logicznego PLC. Sterowniki PLC w ostatnich latach znacznie się upowszechniły, ich funkcje rozwinęły się a ceny stały się przystępne. Wszystko to spowodowało, iż stosuje się je do automatyzacji procesów technologicznych o różnym stopniu skomplikowania. Można wyróżnić sterowniki od bardzo rozbudowanych, zawierających kilkadziesiąt wejść, wyjść cyfrowych lub analogowych (wykorzystywane przy obsłudze dużych systemów, układów technologicznych), po skromne kilkuwejściowe obsługujące proste procesy np.: otwieranie automatyczne drzwi, bramy. 2. STRUKTURA FUNKCJONALNA STERONIKA Sterowniki programowalne PLC [1] (Programmable Logic Controllers) są komputerami przemysłowymi, które pod kontrolą systemu operacyjnego czasu rzeczywistego: Zbierają pomiary za pomocą modułów wejściowych z analogowych i dyskretnych czujników oraz urządzeń pomiarowych. Transmitują dane za pomocą modułów i łącz komunikacyjnych. Wykonywa programy aplikacyjne na podstawie przyjętych parametrów i uzyskanych danych o maszynie i procesie. Generują sygnały sterujące zgodne z wynikami obliczeń tych programów i przekazują je poprzez moduły wyjściowe do elementów i urządzeń wykonawczych. Realizują funkcje diagnostyki programowej i sprzętowej. Głównym zadaniem sterownika jest wiec reagowanie na zmianę wejść przez obliczanie wyjść według zaprogramowanych reguł sterowania lub regulacji. Reakcja ta może być zależna od wyników operacji arytmetycznologicznych wykonywanych dla aktualnych stanów wejść sterownika jego zmiennych wewnętrznych oraz od zaprogramowanych warunków czasowych. Może także zależeć od operacji wykonanych na danych transmitowanych w sieciach łączących wiele elementów pomiarowych, sterowników, regulatorów czy też komputerów. 320

3 Najważniejszym elementem w sterowniku PLC jest centralna jednostka CPU, przetwarzająca dane oraz zapewniająca cykliczna realizację programu aplikacyjnego. Typowy cykl programowy sterownika pokazany na Rys.1 składa się z następujących faz: 1. Inicjalizacja cyklu. 2. Wczytanie sygnałów wejściowych. 3. Wykonanie programu użytkownika. 4. Aktualizacja sygnałów wyjściowych. 5. Transmisja danych. 6. Komunikacja systemowa. 7. Wykonanie funkcji diagnostycznych. INICJACJA CYKLU INICJACJA ODCZYTAĆ WEJŚCIA? NIE TAK CZYTANIE STANÓW WEJŚĆ CZYTANIE DANYCH WEJŚCIOWYCH TRYB "RUN"? NIE TAK WYKONANIE PROGRAMU PROGRAM CZAS TRWANIA CYKLU USTALIĆ WYJŚCIA? NIE TAK AKTUALIZACJA STANÓW WYJŚĆ WYSYŁANIE DANYCH WYJŚCIOWYCH KOMUNIKACJA Z PROGRAMATOREM OBSŁUGA PROGRAMATORA KOMUNIKACJA SYSTEMOWA KOMUNIKACJA SYSTEMOWA ROZPOCZĘCIE NASTĘPNEGO CYKLU WYKONANIE FUNKCJI DIAGNOSTYCZNYCH DIAGNOSTYKA Rys.1 Fazy cyklu programowego sterownika PLC Sterowniki te posiadają wiele funkcji umożliwiających współpracę z zewnętrznymi urządzeniami (czujniki), zawierają człony, które zastępują 321

4 fizyczne urządzenia wykorzystywane w automatyce (np. przekaźniki czasowe). Dzięki temu uzyskujemy zmniejszenie ilości urządzeń w układzie sterowania, zmniejsza się koszt oraz rozmiary szaf sterowniczych. Dzięki możliwościom sterowników, ich rozbudowanej strukturze stały się one uniwersalnym narzędziem, które wystarczy jedynie przeprogramować i uzyskujemy w ten sposób inny układ bez długotrwałej, uciążliwej i drogiej przebudowy szafy. Z tego względu znalazły zastosowanie w przemyśle. Biorąc pod uwagę zalety sterowników PLC takie jak funkcjonalność, niska cena, można zastosować to urządzenie do wykonania projektu sterowania napędów linii technologicznej rozdrabniarki do odpadów. 3. SPECYFIKACJA WYKORZYSTANEGO STEROWNIKA Do realizacji algorytmu sterowania linii utylizacji odpadów wykorzystany został przekaźnik programowalny easy800 [2] firmy Meller (rys.2). Jest to niewielki sterownik PLC zawierający dwanaście wejść, sześć wyjść przekaźnikowych lub osiem tranzystorowych. Rys.2 Widok ogólny sterownika easy800 W wykonaniach DC są do dyspozycji cztery wejścia analogowe i jedno wyjście analogowe. Easy800 posiada cztery styki i jedną cewkę w każdej z 256 linii programowych. Wbudowany wyświetlacz LCD może wyświetlać do 32 komunikatów tekstowych, każdy po 64 znaki. Dla każdego komunikatu użytkownik może wyświetlić kilka zmiennych np. do porównania wartości zadanych z rzeczywistymi. Zliczanie szybkich impulsów, pomiar częstotliwości, czy wykorzystanie zewnętrznego przetwornika obrotowo-impulsowego nie stanowi żadnego problemu. Możliwe jest również wykonywanie operacji na 32-bitowych zmiennych, ich zapamiętywanie, czy przesyłanie w sieci NET. 4. OPIS AUTOMATYZOWANEGO PROCESU UTYLIZACJI ODPADÓW 4.1. Opis linii technologicznej rozdrabniarki do odpadów 322

5 Maszyna służy do rozdrabniania odpadów w procesie: Recyclingu surowców wtórnych (plastik, guma, aluminium, szkło, drewno, papier), Produkcji paliw alternatywnych, Przygotowania odpadów zielonych do kompostowania lub przemysłowych do spalenia, Zmniejszania objętości odpadów wielkogabarytowych przed ich zdeponowaniem na składowisku. Składa się z taśmociągu ładującego (rys.4) odpady do kosza zasypowego, na dnie, którego usytuowane są specjalne bębny (rys.5) obracające się przeciwbieżnie, mające na celu zmiażdżenie materiału. Przerobione odpady są odprowadzane przez taśmociąg odbierający. Rys.4. Schemat poglądowy rozdrabniarki do odpadów Rys.5 Bębny młyna rozdrabniarki Zdarzające się awarie podzespołów powodowane są blokowaniem pracy bębna rozdrabniarki ze względu na różne właściwości fizyczne przerabianych odpadów. Najprostszym, lecz wymagających dużych nakładów rozwiązaniem jest zakup młyna o dostosowanego do rozdrabniania nawet najtwardszych materiałów. Inne rozwiązanie polega na zautomatyzowaniu procesu technologicznego i wyposażenie go w opcje sterowania logicznego. 323

6 4.2. Zastosowany algorytm sterowania Algorytm sterowania (rys.3) obejmuje zasilanie silników napędzających młyn oraz taśmociągi dostarczające i odbierające odpady z młyna. Zawiera także sekwencyjne załączanie kolejnych członów linii technologicznej, oraz reakcji na stany awaryjne. Po wysłaniu sygnału start do sterownika następuje powiadomienie obsługi o zapoczątkowaniu pracy układu poprzez sygnalizatory świetlne oraz dźwiękowe. Następnym krokiem jest załączanie kolejnych napędów. Jako pierwsze uruchamiają się urządzenia będące na końcu linii czyli taśmociąg odbierający, idąc na początek linii, załącza się kolejno młyn oraz taśmociąg ładujący. Ze względu na możliwość przeciążenia maszyny w przypadku załadowania nadmiernej ilości odpadów, lub gwałtownego jej zatrzymania (zablokowania bębna), niezbędne jest rejestrowanie takich zdarzeń oraz odpowiednie reagowanie układu. W tym celu realizowane jest sprzężenie prędkościowe poprzez czujnik zbliżeniowy rejestrujący częstotliwość obrotów bębnów młyna. Program wykrywa dwa stany zagrożenia: przeciążenie i zablokowanie. Po wystąpieniu takich zakłóceń sterownik zatrzymuje prace maszyny, po czym załącza obroty rewersyjne mające na celu pozbycie się odpadów blokujących człon roboczy, następnie uruchamia proces do właściwej pracy. Istnieje możliwość nie odblokowania bębnów, co powoduje awaryjne zatrzymanie maszyny i zasygnalizowanie awarii. Sterownik rejestruje wszystkie stany przejściowe, na wyświetlaczu otrzymujemy informacje o realizowanej fazie sterowania i aktualnych zakłóceniach. Ponadto przekazywane są dane z licznika pracy maszyny i częstotliwości obrotów. Przewidziane jest także ręczne zatrzymanie poszczególnych elementów linii technologicznej bez konieczności unieruchamiania wszystkich napędów. Zakończenie pracy maszyny odbywa się poprzez sekwencyjne wyłączanie w odwrotnej kolejności do rozruchu, dzięki czemu w poszczególnych członach nie zalega przerabiany materiał. 324

7 ROZRUCH START TAŚMOCIĄGU ODBIERAJĄCEGO START BĘBNA GŁÓWNEGO START TAŚMOCIĄGU ŁADUJĄCEGO POMIAR PRĘDKOŚCI OBROTOWEJ BĘBNA F<F1 F>F1 F<F2 F F>F2<F1 T>Tz OPÓŹNIENIE CZASOWE T<Tz STOP PRACA W LEWO STOP Rys.6 Algorytm sterowania linii technologicznej 325

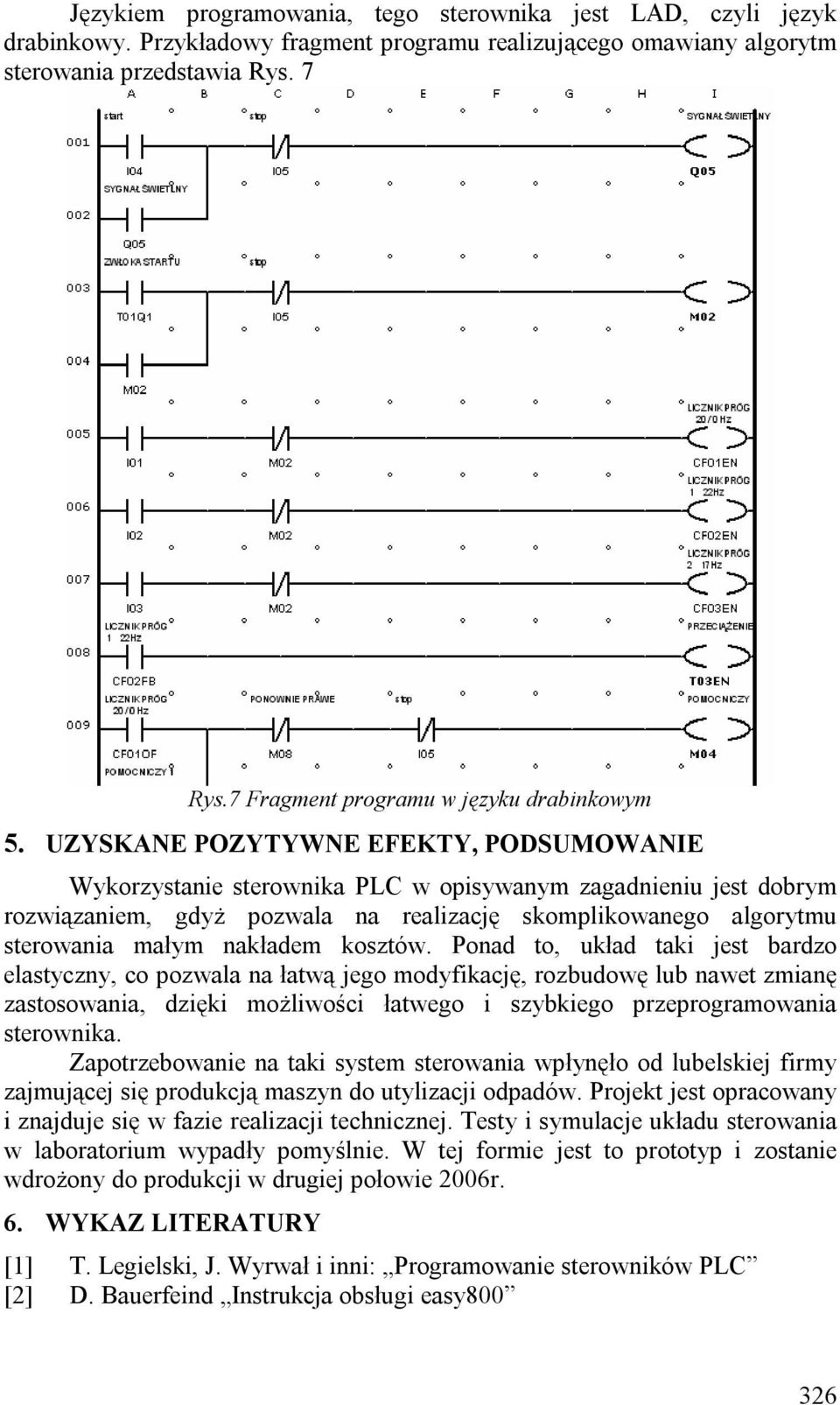

8 Językiem programowania, tego sterownika jest LAD, czyli język drabinkowy. Przykładowy fragment programu realizującego omawiany algorytm sterowania przedstawia Rys. 7 Rys.7 Fragment programu w języku drabinkowym 5. UZYSKANE POZYTYWNE EFEKTY, PODSUMOWANIE Wykorzystanie sterownika PLC w opisywanym zagadnieniu jest dobrym rozwiązaniem, gdyż pozwala na realizację skomplikowanego algorytmu sterowania małym nakładem kosztów. Ponad to, układ taki jest bardzo elastyczny, co pozwala na łatwą jego modyfikację, rozbudowę lub nawet zmianę zastosowania, dzięki możliwości łatwego i szybkiego przeprogramowania sterownika. Zapotrzebowanie na taki system sterowania wpłynęło od lubelskiej firmy zajmującej się produkcją maszyn do utylizacji odpadów. Projekt jest opracowany i znajduje się w fazie realizacji technicznej. Testy i symulacje układu sterowania w laboratorium wypadły pomyślnie. W tej formie jest to prototyp i zostanie wdrożony do produkcji w drugiej połowie 2006r. 6. WYKAZ LITERATURY [1] T. Legielski, J. Wyrwał i inni: Programowanie sterowników PLC [2] D. Bauerfeind Instrukcja obsługi easy
