1 Linie światłowodowe w zakładach górniczych na przykładzie ZG Piekary mgr inż. Mieczyslaw Timler FIRMA TIMLER Zakład Elektrotechniki Budowlanej i Przemysłowej Nowy Sącz ul. św. Heleny 23 Maj 2005

2 Jak powstała Firma Historia Firmy TIMLER Firma założona została w 1983 r. i po dzień dzisiejszy jest firmą rodzinną W latach 80-tych firma specjalizowała się w projektowaniu i wykonawstwie: instalacji z zakresu elektrotechniki budowlanej i przemysłowej sieci elektroenergetycznych WN, SN, nn, specjalistycznych sieci teletechnicznych w zakładach przemysłowych Po transformacji ustrojowej w roku 89 Firma TIMLER rozpoczęła prace projektowe i wykonawcze w zakresie budowy linii teletechnicznych światłowodowych.

3 Jak powstała Firma Od roku Firma TIMLER specjalizuje się w budowie linii światłowodowych metodą innowacyjno-wdrożeniową w pasach drogowych. W ostatnim dziesięcioleciu wybudowaliśmy większość magistralnych i strategicznych linii światłowodowych dla ówczesnego narodowego operatora TP S.A.

4 Światowy postęp teletransmisji również w górnictwie rozwój urządzeń górniczych - rozumiany jako sterowanie maszynami i ich monitoring, wprowadzenie do pracy w kopalniach elektroniki i automatyki, powoduje to, że większa ilość informacji zbierana i przesyłana jest na powierzchnię przy użyciu nowoczesnych urządzeń elektronicznych, nowoczesne urządzenia wymagają odpowiednich parametrów transmisyjnych

5 Zakład Górniczy wymaga jednoczesnej analizy wielu parametrów, a obecnie realizowane jest to przez urządzenia transmisyjne wykorzystujące tradycyjną łączność telekomunikacyjną Istotne jest obecnie jak szybko, na jaką odległość i jaką ilość informacji jesteśmy w stanie przesłać do wyznaczonego celu.

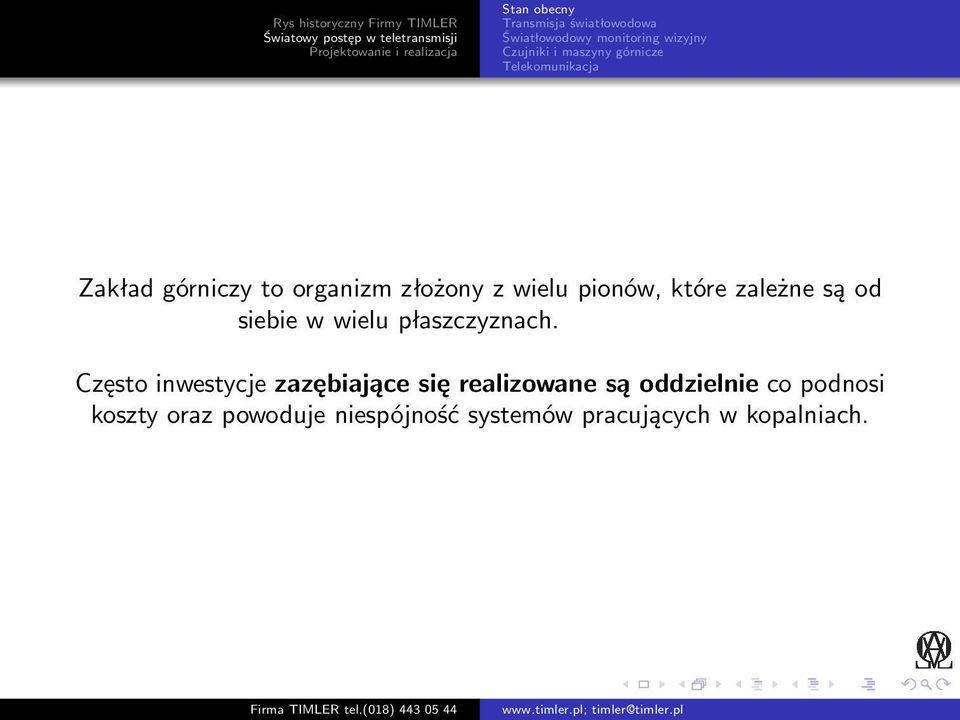

6 Zakład górniczy to organizm złożony z wielu pionów, które zależne są od siebie w wielu płaszczyznach. Często inwestycje zazębiające się realizowane są oddzielnie co podnosi koszty oraz powoduje niespójność systemów pracujących w kopalniach.

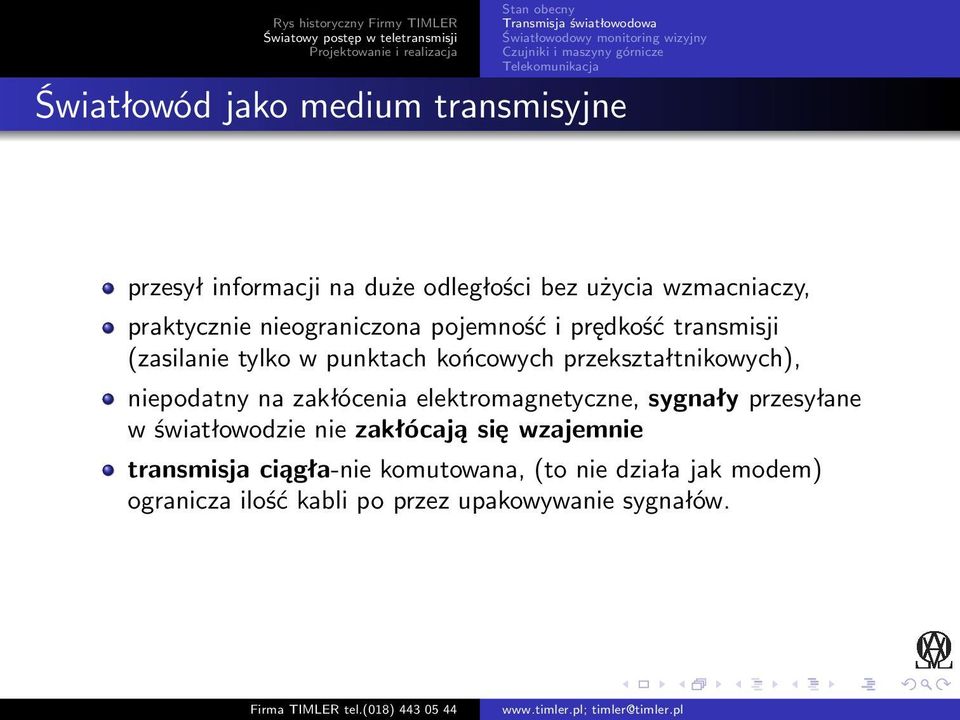

7 Światłowód jako medium transmisyjne przesył informacji na duże odległości bez użycia wzmacniaczy, praktycznie nieograniczona pojemność i prędkość transmisji (zasilanie tylko w punktach końcowych przekształtnikowych), niepodatny na zakłócenia elektromagnetyczne, sygnały przesyłane w światłowodzie nie zakłócają się wzajemnie transmisja ciągła-nie komutowana, (to nie działa jak modem) ogranicza ilość kabli po przez upakowywanie sygnałów.

8 Światłowód jako medium transmisyjne Optoizolacja-iskrobezpieczeństwo nie przenosi zwarć, nie uszkadza w ten sposób urządzeń końcowych, kable w wykonaniu hybrydowym np. kable oponowe kombajnowe PIRELLI (konstrukcje kabli energetycznych wraz z włóknami światłowodowymi), transmisja światłowodowa nie jest uzależniona od kabla lecz od urządzenia końcowego.

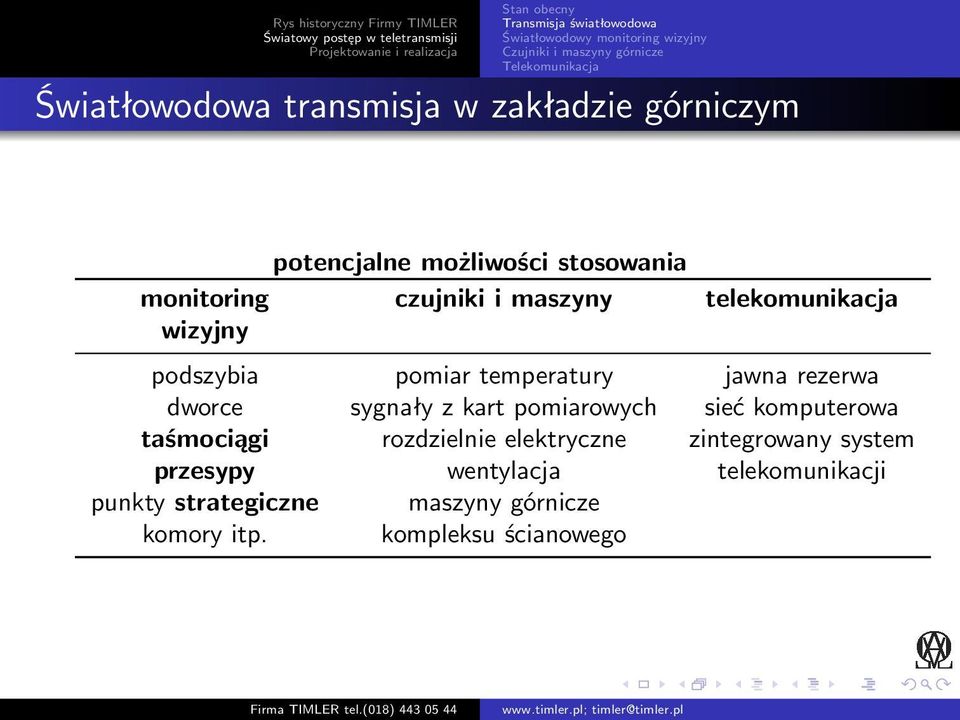

9 Światłowodowa transmisja w zakładzie górniczym potencjalne możliwości stosowania monitoring czujniki i maszyny telekomunikacja wizyjny podszybia pomiar temperatury jawna rezerwa dworce sygnały z kart pomiarowych sieć komputerowa taśmociągi rozdzielnie elektryczne zintegrowany system przesypy wentylacja telekomunikacji punkty strategiczne maszyny górnicze komory itp. kompleksu ścianowego

10 Co daje transmisja światłowodowa w obiektach dołowych Umożliwia szeroko rozumianą transmisję informacji z urządzeń rejestrujących i sterujących Monitoring rozdzielni dołowych elektrycznych -np. system SYNDIS itp. Urządzenia rejestracji kompleksu ścianowego-np. SMOK, itp. Integracja systemów energetycznych, Stworzenie traktów magistralnych z możliwością przyłączenia istniejących torów transmisyjnych i wyprowadzenie danych na powierzchnię np.: Automatyka odstawy urobku Czujniki metanometrii, wentylacji, górotworu itp. np.zefir Czujniki z maszyn itp. Wyeliminowanie problemów występujących podczas transmisji po kablach miedzianych (mały zasięg, straty, zakłócenia)

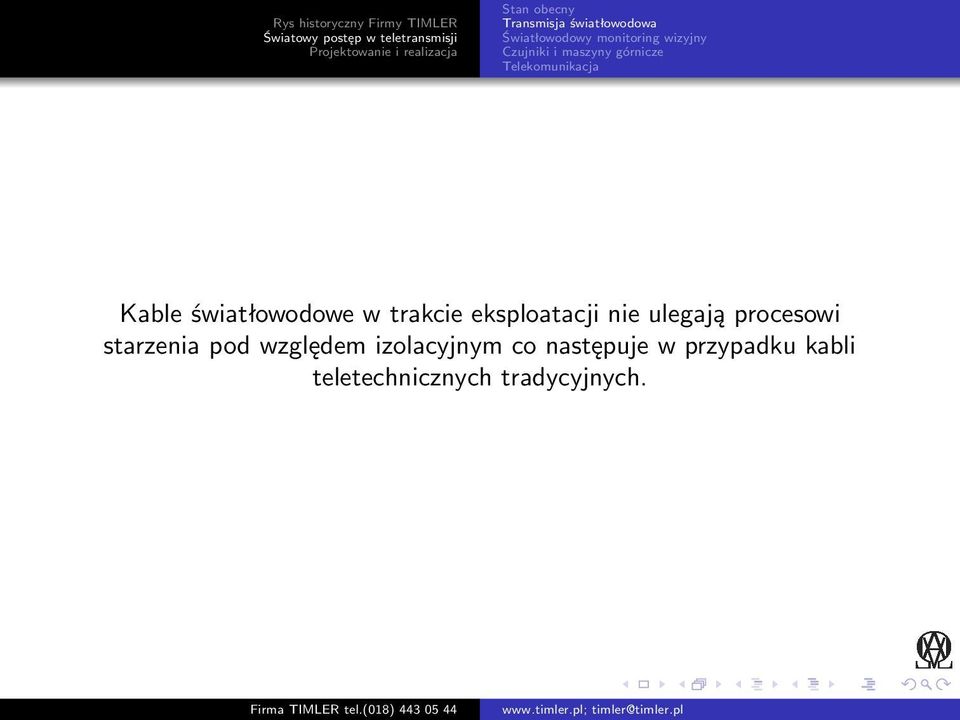

11 Kable światłowodowe w trakcie eksploatacji nie ulegają procesowi starzenia pod względem izolacyjnym co następuje w przypadku kabli teletechnicznych tradycyjnych.

12 Koncepcja magistralnego systemu światłowodowego

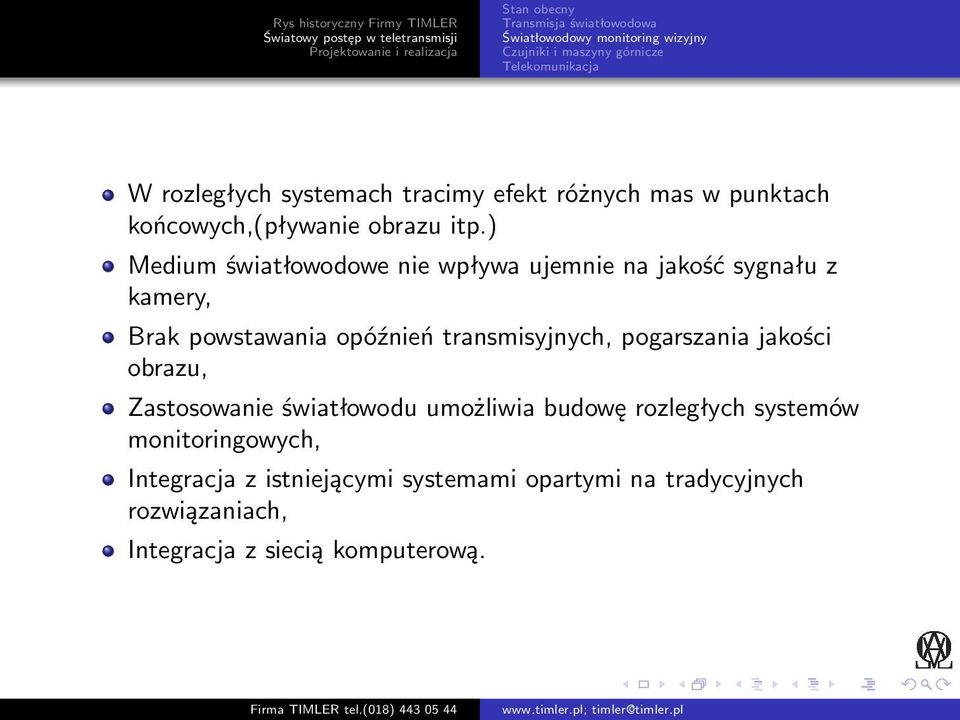

13 W rozległych systemach tracimy efekt różnych mas w punktach końcowych,(pływanie obrazu itp.) Medium światłowodowe nie wpływa ujemnie na jakość sygnału z kamery, Brak powstawania opóźnień transmisyjnych, pogarszania jakości obrazu, Zastosowanie światłowodu umożliwia budowę rozległych systemów monitoringowych, Integracja z istniejącymi systemami opartymi na tradycyjnych rozwiązaniach, Integracja z siecią komputerową.

14 opomiarowane maszyny - wyprowadzenie strumienia informacji na powierzchnię czujniki stacji metanometrii, geofizyki, tąpań itp. (ZEFIR, FOD, i inne) - przełączone na światłowód nie dają błędnych informacji

15 Światłowody stanowią rezerwę dla kabli telekomunikacyjnych magistralnych np. 100par i więcej, odpowiednikiem sieci telekomunikacyjnej górniczej są powierzchniowe sieci abonenckie gminne i wiejskie, gdzie doprowadza się wyniesione elementy centrali telekomunikacyjnej. Przykładem jest ZG Piekary - połączone ruchy to również łączność jednolita rozwiązaniem jest ustawienie w punkach węzłowych urządzeń ONU umożliwiających łączność POTS i ISDN. - mając ISDN w dołowym systemie łączności możliwe jest przesyłanie cyfrowych sygnałów z urządzeń np. Kombajny itp. - POTS = zwykły telefon

16 Analiza danych wejściowych Projektowanie Stopniowa realizacja wizje lokalne - poznanie zakładu i jego specyfiki zapoznanie się z potrzebami inżynierów przedstawienie koncepcji wspólnie opracowanej z inżynierami kopalni.

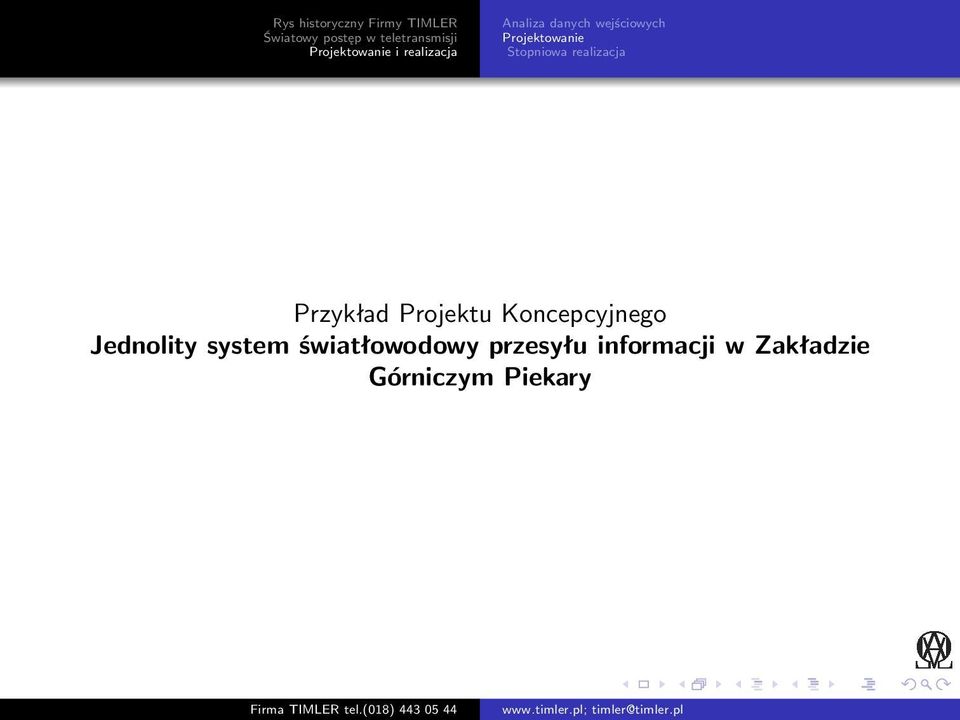

17 Analiza danych wejściowych Projektowanie Stopniowa realizacja Przykład Projektu Koncepcyjnego Jednolity system światłowodowy przesyłu informacji w Zakładzie Górniczym Piekary

18 Analiza danych wejściowych Projektowanie Stopniowa realizacja

19 Rys historyczny Firmy TIMLER Analiza danych wejściowych Projektowanie Stopniowa realizacja

20 Analiza danych wejściowych Projektowanie Stopniowa realizacja Podgląd VIDEO z przenośników taśmowych Prezentacja możliwości systemu.

21 Analiza danych wejściowych Projektowanie Stopniowa realizacja Dziękuję za uwagę.
