SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA ZAKUP I DOSTAWA SPRZĘTU PRZEŁADUNKOWEGO I PODNOŚNIKOWEGO

Transkrypt

1 Z A T W I E R D Z A M... płk dypl. mgr Eryk HOFFMANN dnia... SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA PRZEDMIOT ZAMÓWIENIA: ZAKUP I DOSTAWA SPRZĘTU PRZEŁADUNKOWEGO I PODNOŚNIKOWEGO CPV urządzenia podnośnikowe i przeładunkowego Załączniki: Nr 1 Wymagania techniczne. Nr 2 Formularz ofertowy. Nr 3 Projekt umowy. Nr 4 Oświadczanie o spełnianiu warunków, określonych w art. 22. Nr 5 Oświadczanie o braku podstaw do wykluczenia, z art. 24 ust. 1 ustawy. Nr 6 Rozdzielnik. Nr 7 - Formularz - Wykaz wykonanych usług. Strona 1 z 83

2 1. Specyfikacja Istotnych Warunków Zamówienia została sporządzona zgodnie z ustawą z dnia 29 stycznia 2004 roku Prawo Zamówień Publicznych (Dz. U. z dnia r. Nr 223, poz z późn. zm.), i uregulowaniami prawnymi wydanymi na jej podstawie oraz innymi aktami prawnymi. 2. Zamawiający jest jednostką budżetową i nie jest płatnikiem podatku VAT UE w rozumieniu przepisów ustawy z dnia 11 marca 2004 r. o podatku od towarów i usług (Dz. U. Nr 54, poz. 535 z późn. zm.). 3. Ilekroć w treści występuje słowo Ustawa, Zamawiający przywołuje Ustawę Prawo Zamówień Publicznych. 4. Ilekroć w treści występuje słowo SIWZ Zamawiający przywołuje Specyfikację Istotnych Warunków Zamówienia. I NAZWA ORAZ ADRES ZAMAWIAJĄCEGO JEDNOSTKA WOJSKOWA NR 4620 ul. OKÓLNA TORUŃ faks , tel adres internetowy NIP: , REGON: II TRYB UDZIELENIA ZAMÓWIENIA Zamawiający zaprasza do składania ofert w ramach postępowania prowadzonego w trybie przetargu nieograniczonego, o wartości zamówienia przekraczającej kwoty określone w przepisach wydanych na podstawie art. 11 ust. 8 Ustawy. III OPIS PRZEDMIOTU ZAMÓWIENIA 1. Przedmiotem zamówienia jest Zakup i dostawa sprzętu przeładunkowego i podnośnikowego, zgodnie z wymaganiami określonymi w wymaganiach tycznotechnicznych (WT-T) załącznik nr 1 do SIWZ, który stanowi jej integralną część. 2. Zakres czynności Wykonawcy w ramach wykonania przedmiotu zamówienia: 2.1. Dostawa sprzętu odbędzie się wg rozdzielnika zał. nr 6 do SIWZ Przeszkolenie obsług w miejscach dostawy po 2 osoby na każdy egzemplarz sprzętu w terminie do 14 dni od daty dostawy sprzętu dotyczy części nr 1; 2; 3;4; 5; 6; 7; Do każdego egzemplarza sprzętu Wykonawca dostarczy wraz z dostawą: 3.1. Wyposażenie podstawowego zestawu eksploatacyjnego; dokumentację techniczno-ruchową 2 kpl. dotyczy części nr 1; 2; 3; 4; 5; 6; 7; 8; katalog części zamiennych w języku polskim wraz z wykazem punktów serwisowych w kraju i zagranicą 2 kpl. dotyczy części nr 1; 2; 3;4; 5; 6; 7; 8; instrukcję przygotowania i przewozu sprzętu transportem lotniczym, morskim, kolejowym i drogowym 2 kpl. dotyczy części nr 1; 2; 3; 4; 5; 6; 7; 8; wypełniony formularz ATTLA Certification Data Sheet (Załącznik Nr 3 do WTT) dotyczy części nr 1; 2; 3; 4; 5; 7; w skład którego wchodzi: zestaw filtrów oraz wkładów, komplet uszczelek, pierścieni oraz przewodów do układu hydraulicznego, paki klinowe żarówki, bezpieczniki, przekaźniki dotyczy części nr 1; 2; 3;4; 5; 6; 7; 9. Strona 2 z 83

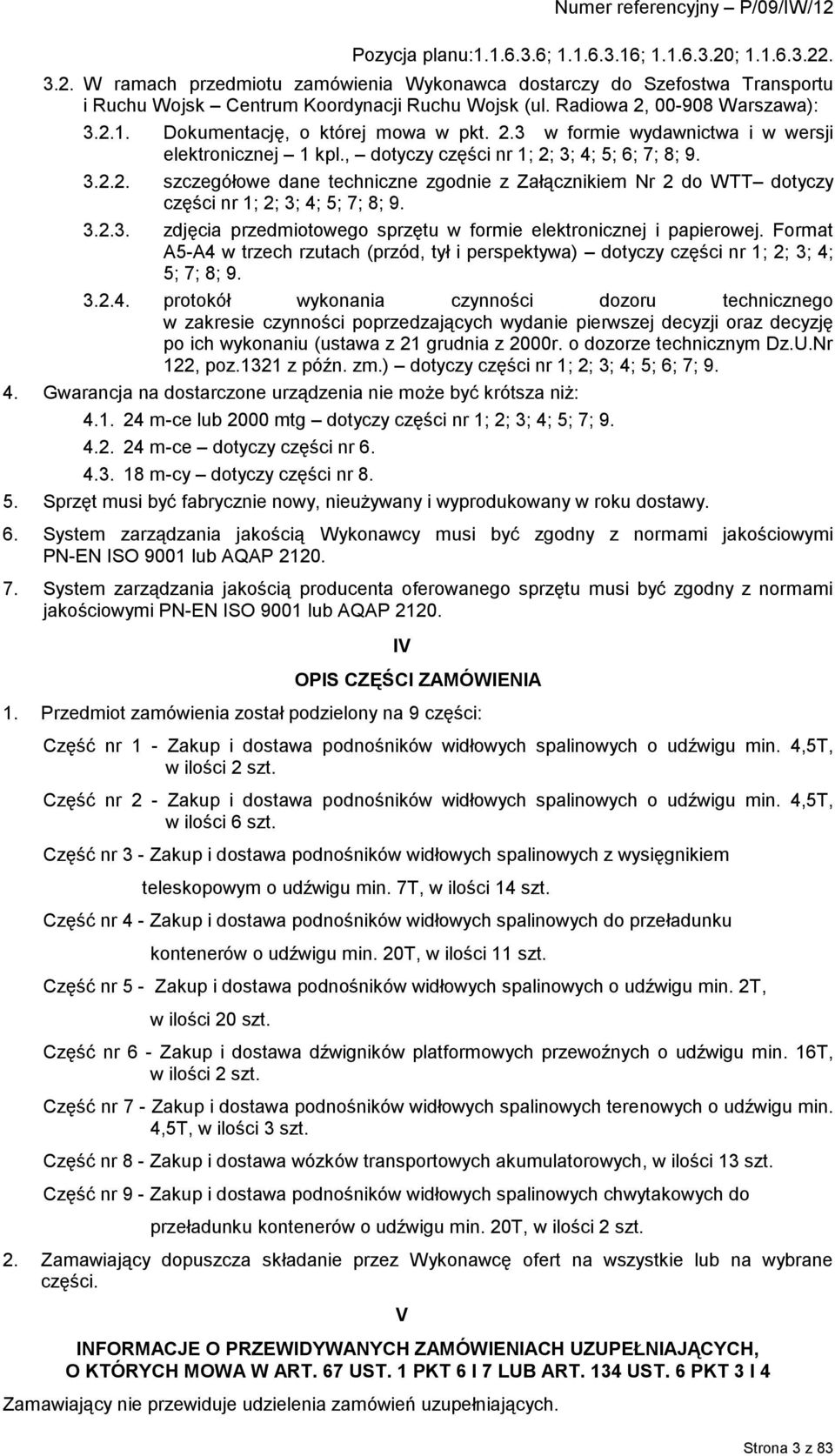

3 3.2. W ramach przedmiotu zamówienia Wykonawca dostarczy do Szefostwa Transportu i Ruchu Wojsk Centrum Koordynacji Ruchu Wojsk (ul. Radiowa 2, Warszawa): Dokumentację, o której mowa w pkt. 2.3 w formie wydawnictwa i w wersji elektronicznej 1 kpl., dotyczy części nr 1; 2; 3; 4; 5; 6; 7; 8; szczegółowe dane techniczne zgodnie z Załącznikiem Nr 2 do WTT dotyczy części nr 1; 2; 3; 4; 5; 7; 8; zdjęcia przedmiotowego sprzętu w formie elektronicznej i papierowej. Format A5-A4 w trzech rzutach (przód, tył i perspektywa) dotyczy części nr 1; 2; 3; 4; 5; 7; 8; protokół wykonania czynności dozoru technicznego w zakresie czynności poprzedzających wydanie pierwszej decyzji oraz decyzję po ich wykonaniu (ustawa z 21 grudnia z 2000r. o dozorze technicznym Dz.U.Nr 122, poz.1321 z późn. zm.) dotyczy części nr 1; 2; 3; 4; 5; 6; 7; Gwarancja na dostarczone urządzenia nie może być krótsza niż: m-ce lub 2000 mtg dotyczy części nr 1; 2; 3; 4; 5; 7; m-ce dotyczy części nr m-cy dotyczy części nr Sprzęt musi być fabrycznie nowy, nieużywany i wyprodukowany w roku dostawy. 6. System zarządzania jakością Wykonawcy musi być zgodny z normami jakościowymi PN-EN ISO 9001 lub AQAP System zarządzania jakością producenta oferowanego sprzętu musi być zgodny z normami jakościowymi PN-EN ISO 9001 lub AQAP IV OPIS CZĘŚCI ZAMÓWIENIA 1. Przedmiot zamówienia został podzielony na 9 części: Część nr 1 - Zakup i dostawa podnośników widłowych spalinowych o udźwigu min. 4,5T, w ilości 2 szt. Część nr 2 - Zakup i dostawa podnośników widłowych spalinowych o udźwigu min. 4,5T, w ilości 6 szt. Część nr 3 - Zakup i dostawa podnośników widłowych spalinowych z wysięgnikiem teleskopowym o udźwigu min. 7T, w ilości 14 szt. Część nr 4 - Zakup i dostawa podnośników widłowych spalinowych do przeładunku kontenerów o udźwigu min. 20T, w ilości 11 szt. Część nr 5 - Zakup i dostawa podnośników widłowych spalinowych o udźwigu min. 2T, w ilości 20 szt. Część nr 6 - Zakup i dostawa dźwigników platformowych przewoźnych o udźwigu min. 16T, w ilości 2 szt. Część nr 7 - Zakup i dostawa podnośników widłowych spalinowych terenowych o udźwigu min. 4,5T, w ilości 3 szt. Część nr 8 - Zakup i dostawa wózków transportowych akumulatorowych, w ilości 13 szt. Część nr 9 - Zakup i dostawa podnośników widłowych spalinowych chwyowych do przeładunku kontenerów o udźwigu min. 20T, w ilości 2 szt. 2. Zamawiający dopuszcza składanie przez Wykonawcę ofert na wszystkie lub na wybrane części. V INFORMACJE O PRZEWIDYWANYCH ZAMÓWIENIACH UZUPEŁNIAJĄCYCH, O KTÓRYCH MOWA W ART. 67 UST. 1 PKT 6 I 7 LUB ART. 134 UST. 6 PKT 3 I 4 Zamawiający nie przewiduje udzielenia zamówień uzupełniających. Strona 3 z 83

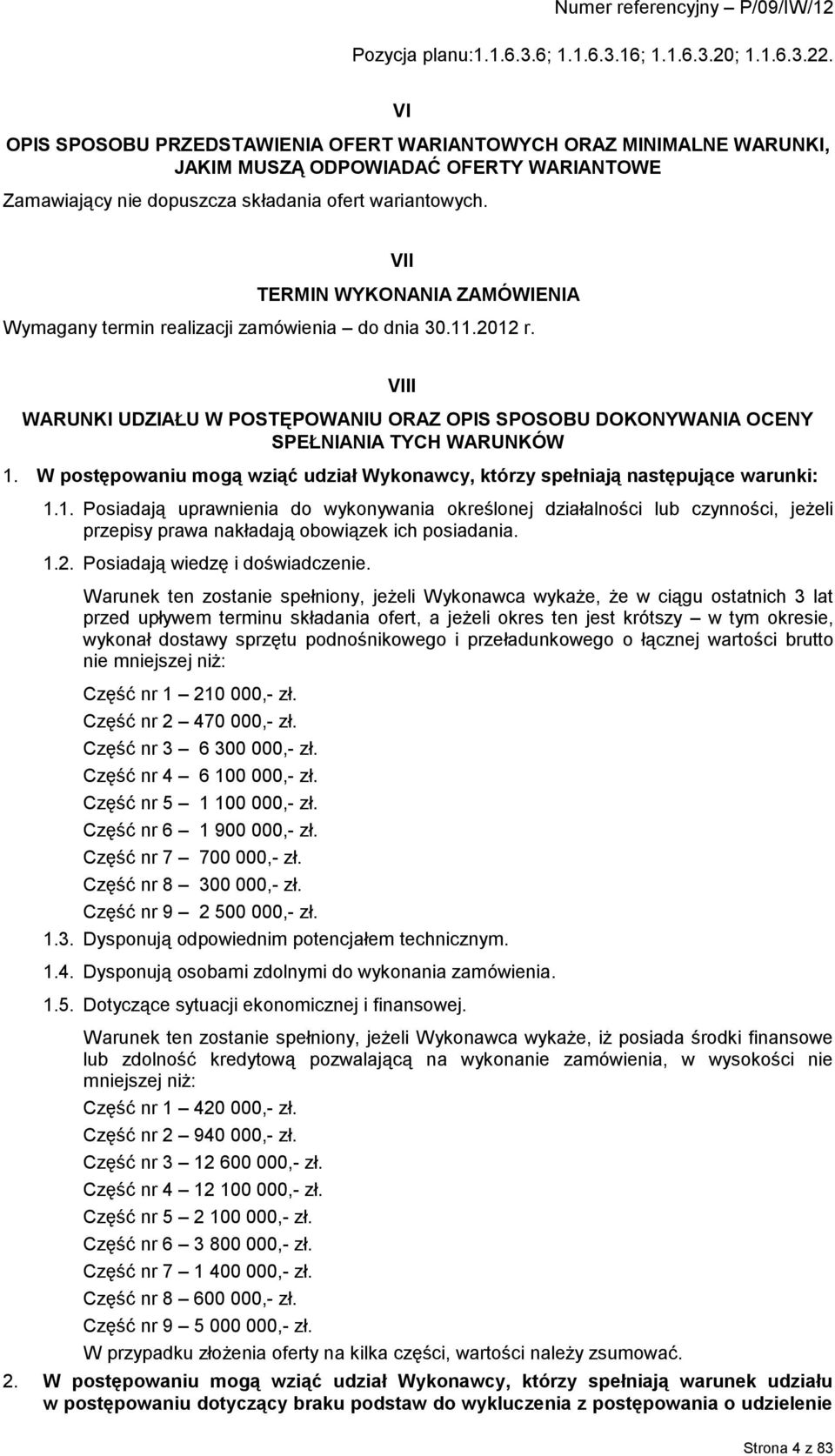

4 VI OPIS SPOSOBU PRZEDSTAWIENIA OFERT WARIANTOWYCH ORAZ MINIMALNE WARUNKI, JAKIM MUSZĄ ODPOWIADAĆ OFERTY WARIANTOWE Zamawiający nie dopuszcza składania ofert wariantowych. VII TERMIN WYKONANIA ZAMÓWIENIA Wymagany termin realizacji zamówienia do dnia r. VIII WARUNKI UDZIAŁU W POSTĘPOWANIU ORAZ OPIS SPOSOBU DOKONYWANIA OCENY SPEŁNIANIA TYCH WARUNKÓW 1. W postępowaniu mogą wziąć udział Wykonawcy, którzy spełniają następujące warunki: 1.1. Posiadają uprawnienia do wykonywania określonej działalności lub czynności, jeżeli przepisy prawa nakładają obowiązek ich posiadania Posiadają wiedzę i doświadczenie. Warunek ten zostanie spełniony, jeżeli Wykonawca wykaże, że w ciągu ostatnich 3 lat przed upływem terminu składania ofert, a jeżeli okres ten jest krótszy w tym okresie, wykonał dostawy sprzętu podnośnikowego i przeładunkowego o łącznej wartości brutto nie mniejszej niż: Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł Dysponują odpowiednim potencjałem technicznym Dysponują osobami zdolnymi do wykonania zamówienia Dotyczące sytuacji ekonomicznej i finansowej. Warunek ten zostanie spełniony, jeżeli Wykonawca wykaże, iż posiada środki finansowe lub zdolność kredytową pozwalającą na wykonanie zamówienia, w wysokości nie mniejszej niż: Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. W przypadku złożenia oferty na kilka części, wartości należy zsumować. 2. W postępowaniu mogą wziąć udział Wykonawcy, którzy spełniają warunek udziału w postępowaniu dotyczący braku podstaw do wykluczenia z postępowania o udzielenie Strona 4 z 83

5 zamówienia publicznego w okolicznościach, o których mowa w art. 24 ust. 1 ustawy. 3. W przypadku Wykonawców wspólnie ubiegających się o udzielenie zamówienia, każdy z warunków określonych w pkt winien spełniać co najmniej jeden z tych Wykonawców, albo wszyscy ci Wykonawcy wspólnie. Warunek określony w pkt 2 powinien spełniać każdy z Wykonawców samodzielnie. 4. Wykonawca powołujący się przy wykazywaniu spełnienia warunku udziału w postępowaniu na potencjał innych podmiotów, które będą brały udział w realizacji części zamówienia przedkłada pisemne zobowiązanie innych podmiotów do oddania mu do dyspozycji niezbędnych zasobów na okres korzystania z nich przy wykonywaniu zamówienia. 5. Wykonawca powołujący się przy wykazywaniu spełnienia warunków udziału w postępowaniu na potencjał innych podmiotów, które będą brały udział w realizacji części zamówienia, przedkłada że dokumenty dotyczące tego podmiotu w zakresie wymaganym od Wykonawcy, określonym w pkt Wykonawca musi wykazać spełnienie każdego z warunków na podstawie oświadczeń oraz dokumentów złożonych wraz z ofertą. Nie spełnienie któregokolwiek z warunków spowoduje wykluczenie Wykonawcy z postępowania (z zastosowaniem art. 26. ust. 3 i 4 Ustawy). IX WYKAZ OŚWIADCZEŃ I DOKUMENTÓW, JAKIE MAJĄ DOSTARCZYĆ WYKONAWCY W CELU POTWIERDZENIA SPEŁNIENIA WARUNKÓW UDZIAŁU W POSTĘPOWANIU, BRAKU PODSTAW DO WYKLUCZENIA ORAZ POTWIERDZENIA, ŻE OFEROWANE DOSTAWY ODPOWIADAJĄ WYMAGANIOM OKREŚLONYM PRZEZ ZAMAWIAJĄCEGO 1. W zakresie wykazania spełniania przez wykonawcę warunków, o których mowa w art. 22 ust. 1 ustawy, należy przedłożyć: 1.1. Oświadczenie o spełnieniu warunków udziału w postępowaniu (zał. nr 4) potwierdzające spełnienie warunków, o których mowa w części VIII pkt 1 SIWZ; 1.2. Wykaz wykonanych, a w przypadku świadczeń okresowych lub ciągłych również wykonywanych, dostaw w zakresie niezbędnym do wykazania spełniania warunku wiedzy i doświadczenia w okresie ostatnich trzech lat przed upływem terminu składania ofert, a jeżeli okres prowadzenia działalności jest krótszy - w tym okresie, w zakresie określonym w części VIII pkt 1.2. z podaniem ich wartości, przedmiotu, dat wykonania i odbiorców, oraz załączeniem dokumentu potwierdzającego, że te dostawy zostały wykonane lub są wykonywane należycie; potwierdzający spełnienie warunku, o którym mowa w części VIII pkt SIWZ (zgodnie z załącznikiem nr 7 do SIWZ, dla każdej części, na którą została złożona oferta oddzielnie) Informację banku lub spółdzielczej kasy oszczędnościowo-kredytowej, w których Wykonawca posiada rachunek, potwierdzającą wysokość posiadanych środków finansowych lub zdolność kredytową wykonawcy, w celu wykazania spełniania warunku dotyczącego sytuacji ekonomicznej i finansowej w zakresie określonym w części VIII pkt 1.5., wystawioną nie wcześniej niż 3 miesiące przed upływem terminu składania ofert; potwierdzającą spełnienie warunku, o którym mowa w części VIII pkt SIWZ 1.4. Jeżeli Wykonawca polegał będzie na wiedzy i doświadczeniu, potencjale technicznym, osobach zdolnych do wykonania zamówienia lub zdolnościach finansowych innych podmiotów, niezależnie od charakteru prawnego łączących go z nimi stosunków, a podmioty te będą brały udział w realizacji części zamówienia, Wykonawca w iej sytuacji zobowiązany jest udowodnić Zamawiającemu, iż będzie dysponował zasobami niezbędnymi do realizacji zamówienia, w szczególności przedstawiając w tym celu pisemne zobowiązanie tych podmiotów do oddania mu do dyspozycji niezbędnych zasobów na okres korzystania z nich przy wykonywaniu zamówienia (art. 26 ust. 2b Ustawy) w formie kopii dokumentów tych podmiotów poświadczonych za zgodność z oryginałem przez Wykonawcę lub te podmioty oraz przedłoży wykaz tych podmiotów Informację banku lub spółdzielczej kasy oszczędnościowo-kredytowej, dotyczącą podmiotu, z którego zdolności finansowej Wykonawca korzysta na podstawie art. 26 ust. 2b ustawy, potwierdzającą wysokość posiadanych przez ten podmiot środków finansowych lub jego zdolność kredytową, w zakresie niezbędnym do wykazania Strona 5 z 83

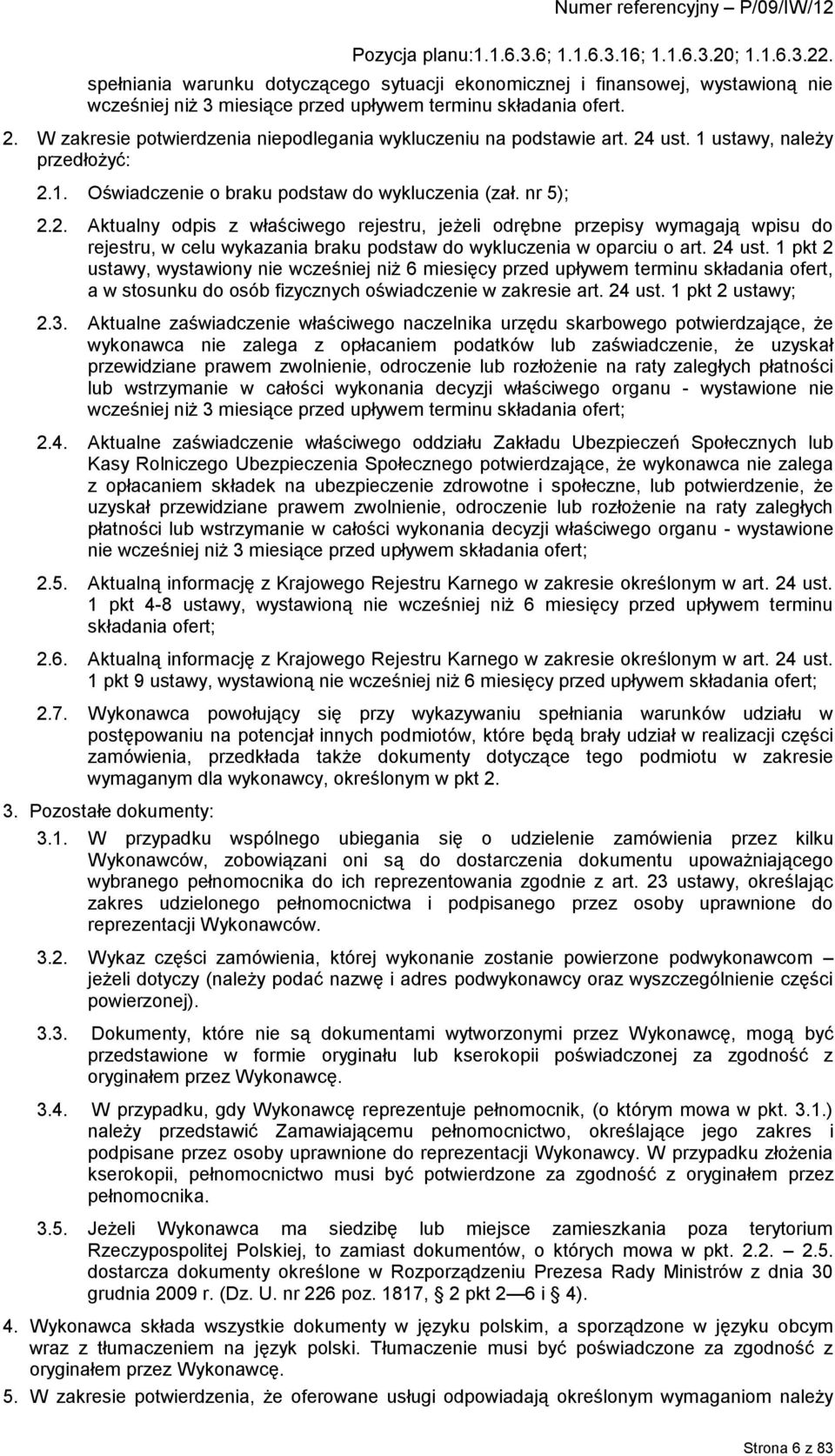

6 spełniania warunku dotyczącego sytuacji ekonomicznej i finansowej, wystawioną nie wcześniej niż 3 miesiące przed upływem terminu składania ofert. 2. W zakresie potwierdzenia niepodlegania wykluczeniu na podstawie art. 24 ust. 1 ustawy, należy przedłożyć: 2.1. Oświadczenie o braku podstaw do wykluczenia (zał. nr 5); 2.2. Aktualny odpis z właściwego rejestru, jeżeli odrębne przepisy wymagają wpisu do rejestru, w celu wykazania braku podstaw do wykluczenia w oparciu o art. 24 ust. 1 pkt 2 ustawy, wystawiony nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert, a w stosunku do osób fizycznych oświadczenie w zakresie art. 24 ust. 1 pkt 2 ustawy; 2.3. Aktualne zaświadczenie właściwego naczelnika urzędu skarbowego potwierdzające, że wykonawca nie zalega z opłacaniem podatków lub zaświadczenie, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu - wystawione nie wcześniej niż 3 miesiące przed upływem terminu składania ofert; 2.4. Aktualne zaświadczenie właściwego oddziału Zakładu Ubezpieczeń Społecznych lub Kasy Rolniczego Ubezpieczenia Społecznego potwierdzające, że wykonawca nie zalega z opłacaniem składek na ubezpieczenie zdrowotne i społeczne, lub potwierdzenie, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu - wystawione nie wcześniej niż 3 miesiące przed upływem składania ofert; 2.5. Aktualną informację z Krajowego Rejestru Karnego w zakresie określonym w art. 24 ust. 1 pkt 4-8 ustawy, wystawioną nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert; 2.6. Aktualną informację z Krajowego Rejestru Karnego w zakresie określonym w art. 24 ust. 1 pkt 9 ustawy, wystawioną nie wcześniej niż 6 miesięcy przed upływem składania ofert; 2.7. Wykonawca powołujący się przy wykazywaniu spełniania warunków udziału w postępowaniu na potencjał innych podmiotów, które będą brały udział w realizacji części zamówienia, przedkłada że dokumenty dotyczące tego podmiotu w zakresie wymaganym dla wykonawcy, określonym w pkt Pozostałe dokumenty: 3.1. W przypadku wspólnego ubiegania się o udzielenie zamówienia przez kilku Wykonawców, zobowiązani oni są do dostarczenia dokumentu upoważniającego wybranego pełnomocnika do ich reprezentowania zgodnie z art. 23 ustawy, określając zakres udzielonego pełnomocnictwa i podpisanego przez osoby uprawnione do reprezentacji Wykonawców Wykaz części zamówienia, której wykonanie zostanie powierzone podwykonawcom jeżeli dotyczy (należy podać nazwę i adres podwykonawcy oraz wyszczególnienie części powierzonej) Dokumenty, które nie są dokumentami wytworzonymi przez Wykonawcę, mogą być przedstawione w formie oryginału lub kserokopii poświadczonej za zgodność z oryginałem przez Wykonawcę W przypadku, gdy Wykonawcę reprezentuje pełnomocnik, (o którym mowa w pkt. 3.1.) należy przedstawić Zamawiającemu pełnomocnictwo, określające jego zakres i podpisane przez osoby uprawnione do reprezentacji Wykonawcy. W przypadku złożenia kserokopii, pełnomocnictwo musi być potwierdzone za zgodność z oryginałem przez pełnomocnika Jeżeli Wykonawca ma siedzibę lub miejsce zamieszkania poza terytorium Rzeczypospolitej Polskiej, to zamiast dokumentów, o których mowa w pkt dostarcza dokumenty określone w Rozporządzeniu Prezesa Rady Ministrów z dnia 30 grudnia 2009 r. (Dz. U. nr 226 poz. 1817, 2 pkt 2 6 i 4). 4. Wykonawca składa wszystkie dokumenty w języku polskim, a sporządzone w języku obcym wraz z tłumaczeniem na język polski. Tłumaczenie musi być poświadczone za zgodność z oryginałem przez Wykonawcę. 5. W zakresie potwierdzenia, że oferowane usługi odpowiadają określonym wymaganiom należy Strona 6 z 83

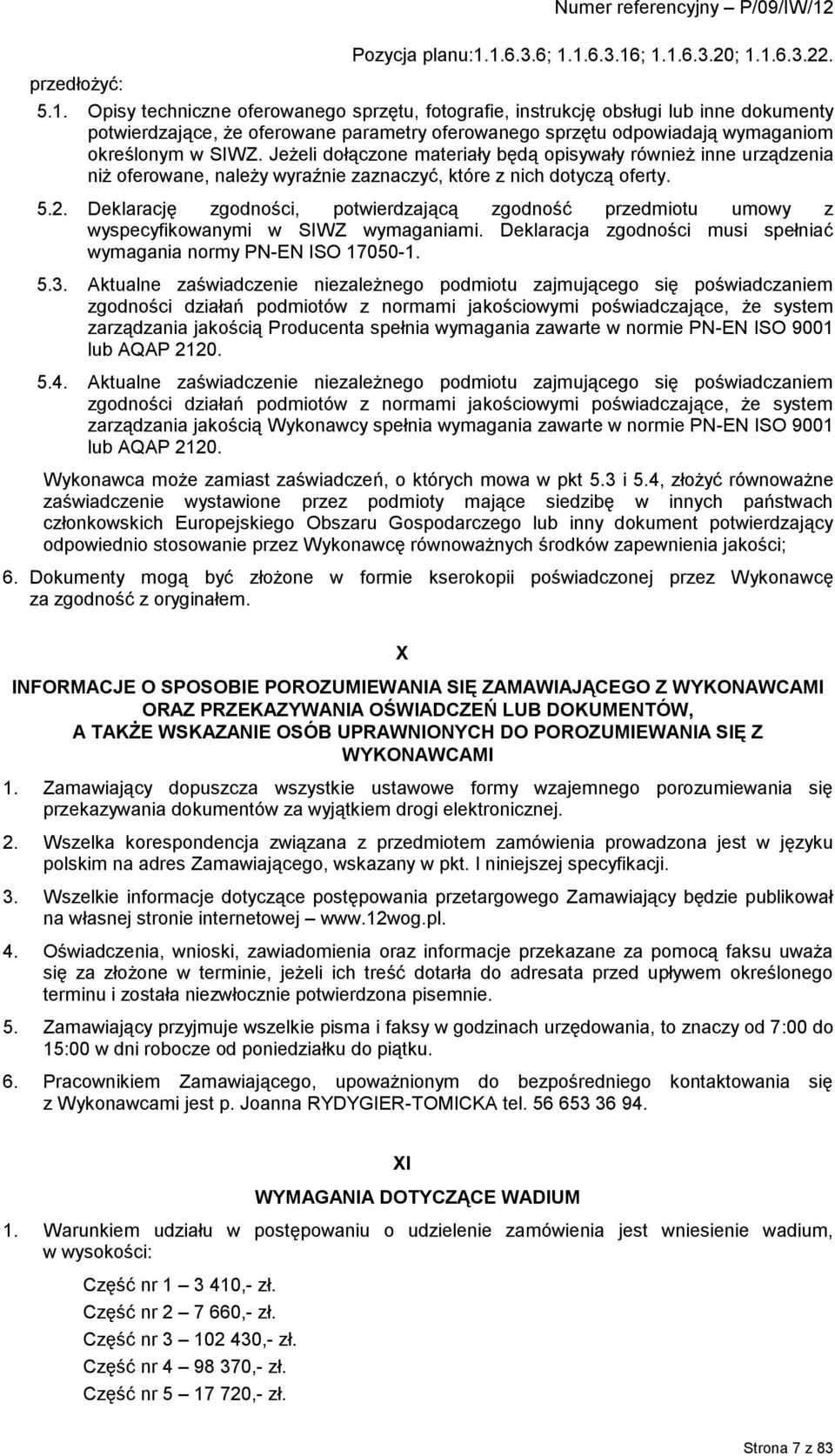

7 przedłożyć: 5.1. Opisy techniczne oferowanego sprzętu, fotografie, instrukcję obsługi lub inne dokumenty potwierdzające, że oferowane parametry oferowanego sprzętu odpowiadają wymaganiom określonym w SIWZ. Jeżeli dołączone materiały będą opisywały również inne urządzenia niż oferowane, należy wyraźnie zaznaczyć, które z nich dotyczą oferty Deklarację zgodności, potwierdzającą zgodność przedmiotu umowy z wyspecyfikowanymi w SIWZ wymaganiami. Deklaracja zgodności musi spełniać wymagania normy PN-EN ISO Aktualne zaświadczenie niezależnego podmiotu zajmującego się poświadczaniem zgodności działań podmiotów z normami jakościowymi poświadczające, że system zarządzania jakością Producenta spełnia wymagania zawarte w normie PN-EN ISO 9001 lub AQAP Aktualne zaświadczenie niezależnego podmiotu zajmującego się poświadczaniem zgodności działań podmiotów z normami jakościowymi poświadczające, że system zarządzania jakością Wykonawcy spełnia wymagania zawarte w normie PN-EN ISO 9001 lub AQAP Wykonawca może zamiast zaświadczeń, o których mowa w pkt 5.3 i 5.4, złożyć równoważne zaświadczenie wystawione przez podmioty mające siedzibę w innych państwach członkowskich Europejskiego Obszaru Gospodarczego lub inny dokument potwierdzający odpowiednio stosowanie przez Wykonawcę równoważnych środków zapewnienia jakości; 6. Dokumenty mogą być złożone w formie kserokopii poświadczonej przez Wykonawcę za zgodność z oryginałem. X INFORMACJE O SPOSOBIE POROZUMIEWANIA SIĘ ZAMAWIAJĄCEGO Z WYKONAWCAMI ORAZ PRZEKAZYWANIA OŚWIADCZEŃ LUB DOKUMENTÓW, A TAKŻE WSKAZANIE OSÓB UPRAWNIONYCH DO POROZUMIEWANIA SIĘ Z WYKONAWCAMI 1. Zamawiający dopuszcza wszystkie ustawowe formy wzajemnego porozumiewania się przekazywania dokumentów za wyjątkiem drogi elektronicznej. 2. Wszelka korespondencja związana z przedmiotem zamówienia prowadzona jest w języku polskim na adres Zamawiającego, wskazany w pkt. I niniejszej specyfikacji. 3. Wszelkie informacje dotyczące postępowania przetargowego Zamawiający będzie publikował na własnej stronie internetowej 4. Oświadczenia, wnioski, zawiadomienia oraz informacje przekazane za pomocą faksu uważa się za złożone w terminie, jeżeli ich treść dotarła do adresata przed upływem określonego terminu i została niezwłocznie potwierdzona pisemnie. 5. Zamawiający przyjmuje wszelkie pisma i faksy w godzinach urzędowania, to znaczy od 7:00 do 15:00 w dni robocze od poniedziałku do piątku. 6. Pracownikiem Zamawiającego, upoważnionym do bezpośredniego kontowania się z Wykonawcami jest p. Joanna RYDYGIER-TOMICKA tel XI WYMAGANIA DOTYCZĄCE WADIUM 1. Warunkiem udziału w postępowaniu o udzielenie zamówienia jest wniesienie wadium, w wysokości: Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Strona 7 z 83

8 Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Część nr ,- zł. Wadium można wnieść w formie i na zasadach zgodnych z art. 45 Ustawy. 2. Wadium wnoszone w pieniądzu musi mieć formę przelewu bankowego na konto NBP Przelew musi nastąpić w im terminie, aby cała kwota wadium była na koncie Zamawiającego przed upływem terminu składania ofert. W tytule przelewu należy wpisać: Wadium do postępowania - (wpisać numer referencyjny i nr części). 3. Wadium wnoszone w innej formie niż pieniądzu należy zdeponować w kasie JW 4620, bud. nr 98, pokój nr 3, w godz. od 7 00 do w dniach od poniedziałku do piątku, nie później niż w terminie składania ofert. Wniesione wadium należy opisać jak tytuł przelewu w pkt 2. Wadium wniesione w inne formie niż w pieniądzu musi posiadać zapisy o bezwarunkowym, nieodwołalnym zobowiązaniu wypłaty całej kwoty zabezpieczenia oferty, na pierwsze pisemne żądanie Zamawiającego, bez żadnych warunków i zastrzeżeń. 4. Wykonawca zobowiązany jest zabezpieczyć ofertę jedną z form wadium na cały okres związania ofertą. 5. Wykonawca, którego oferta nie będzie zabezpieczona wadium, zostanie przez Zamawiającego wykluczony z postępowania na podstawie, art. 24 ust. 2 pkt Zwrot wadium nastąpi na zasadach określonych w art. 46 Ustawy. XII TERMIN ZWIĄZANIA OFERTĄ Termin związania ofertą 60 dni od ostatecznego terminu składania ofert. XIII OPIS SPOSOBU PRZYGOTOWYWANIA OFERT 1. Wykonawcy ponoszą wszelkie koszty związane z przygotowaniem i złożeniem oferty. 2. Ofertę należy złożyć w terminie i miejscu określonym w rozdz. XIV, na formularzu ofertowym (zał. nr 2 do SIWZ). Do oferty należy dołączyć oświadczenia i dokumenty wymienione w rozdz. IX SIWZ. 3. Ofertę należy przygotować zgodnie z wymogami zawartymi w niniejszej SIWZ w języku polskim, w formie pisemnej i zwartej, na papierze przy użyciu nośnika pisma nieulegającego usunięciu bez pozostawienia śladów. Wszelkie pisma sporządzone w językach obcych muszą być przetłumaczone na język polski. Podczas oceny ofert Zamawiający będzie opierał się na tekście przetłumaczonym. 4. Oferta musi być podpisana przez osoby upoważnione do reprezentowania firmy zgodnie z formą reprezentacji Wykonawcy, określoną w rejestrze handlowym lub innym dokumencie właściwym dla formy organizacyjnej Wykonawcy. 5. Wszystkie strony oferty oraz wszelkie miejsca, w których Wykonawca naniósł zmiany muszą być parafowane przez osoby określone w pkt 4. Wszystkie strony oferty wraz z załącznikami powinny być ponumerowane. 6. Za podpisany dokument uznaje się dokument opatrzony pieczęcią imienną i podpisem lub czytelnym podpisem osób określonych w pkt Oferta musi być złożona w jednym egzemplarzu w nieprzejrzystej i zamkniętej kopercie lub opakowaniu, zabezpieczającym jej nienaruszalność do terminu otwarcia ofert. Kopertę (opakowanie) należy opatrzyć: 7.1. Napisem - Oferta i tytułem lub oznaczeniem postępowania, który będzie dostatecznie wyróżniał ofertę spośród innej korespondencji wpływającej do Zamawiającego i Strona 8 z 83

9 jednoznacznie wskazywał, do jakiego postępowania została oferta złożona; 7.2. Nazwą i adresem Wykonawcy (lub odciskiem pieczęci); 7.3. Napisem - Nie otwierać przed dniem (wpisać datę określoną w rozdz. XIV pkt 5). Oferty nieopakowane i nieoznaczone w/w sposób mogą nie być brane pod uwagę podczas otwarcia ofert. Brak adnotacji na opakowaniu dotyczącej Wykonawcy może uniemożliwić Zamawiającemu wycofanie lub zwrot oferty. XIV MIEJSCE ORAZ TERMIN SKŁADANIA I OTWARCIA OFERT 1. Za złożenie oferty w miejscu i terminie określonym w pkt. 2 i 3 oraz właściwy stan opakowania i zabezpieczenia ponosi odpowiedzialność Wykonawca, który na własne ryzyko i własną odpowiedzialność dokonuje wyboru sposobu dostarczenia oferty do Zamawiającego. Za nieterminowe złożenie oferty oraz naruszony stan opakowania Zamawiający nie będzie ponosił żadnej odpowiedzialności. 2. Oferty należy składać w siedzibie Zamawiającego: JEDNOSTKA WOJSKOWA Toruń ul. Okólna 37 Kancelaria Jawna (bud. Nr 97 pok. Nr 11). Od poniedziałku do piątku w godzinach od 7.00 do lub przesłać pocztą na adres Zamawiającego. 3. Termin składania ofert upływa w dniu r. o godzinie dotyczy to również ofert złożonych inaczej niż osobiście. 4. Oferty złożone po terminie, Zamawiający zwróci bez otwierania po upływie terminu przewidzianego na wniesienie odwołania, uprzednio informując o tym Wykonawców. 5. Otwarcie ofert nastąpi w siedzibie Zamawiającego, w dniu r. o godzinie w budynku nr 98 w gabinecie Dowódcy Jednostki Wojskowej XV OPIS SPOSOBU OBLICZANIA CENY 1. Cena odpowiada definicji określonej w art. 2 pkt 1 Ustawy Cena jednostkowa obejmuje wszystkie koszty związane z dostawą sprzętu oraz przeszkoleniem Użytkownika w zakresie jego obsługi (w tym: ubezpieczenia, wytworzenia dokumentacji, transportu, rozładunku, gwarancji, wyposażenia podstawowego zestawu eksploatacyjnego itp.) Cena to cena całkowita przedmiotu zamówienia, ustalona poprzez pomnożenie cen jednostkowych przez ilość. Stanowi ona podstawę oceny i porównania ofert (w poszczególnych częściach). Powyższe ceny są cenami brutto i należy uwzględnić w nich podatek od towarów i usług VAT. Cena musi być podana w złotych polskich (PLN) za pomocą cyfr i słownie (po zaokrągleniu do pełnych groszy), jak określono w druku oferty. 2. Jeżeli natomiast Wykonawca złoży ofertę, której wybór prowadziłby do powstania obowiązku podatkowego Zamawiającego, zgodnie z przepisami o podatku od towarów i usług w zakresie dotyczącym wewnątrzwspólnotowego nabycia towarów, Zamawiający w celu oceny iej oferty doliczy do przedstawionej w niej ceny podatek od towarów i usług, który miałby obowiązek wpłacić zgodnie z obowiązującymi przepisami. 3. Jeżeli w ofercie nastąpią omyłki rachunkowe w obliczeniu ceny, Zamawiający poprawi je zgodnie z art. 87 ust. 2 pkt 2 ustawy. 4. Cena w czasie obowiązywania umowy jest stała. XVI Strona 9 z 83

10 INFORMACJE DOTYCZĄCE WALUT OBCYCH, W JAKICH MOGĄ BYĆ PROWADZONE ROZLICZENIA MIĘDZY ZAMAWIAJĄCYM A WYKONAWCĄ Rozliczenia między Zamawiającym a Wykonawcą będą prowadzone wyłącznie w złotych polskich (PLN) bez względu na uwarunkowania Wykonawcy. XVII OPIS KRYTERIÓW, KTÓRYMI ZAMAWIAJĄCY BĘDZIE SIĘ KIEROWAŁ PRZY WYBORZE OFERTY WRAZ Z PODANIEM ZNACZENIA TYCH KRYTERIÓW ORAZ SPOSOBU OCENY OFERT 1. Po stwierdzeniu ważności złożonej oferty jedynym kryterium wyboru jest jej cena. 2nd Za kryterium cenowe X (cena brutto) przyznane będą punkty od wg zasady: C n X = x 100 C b gdzie: C n najniższa zaoferowana cena; C b cena badana; 100 wielkość punktowa. 3rd Zamawiający udzieli zamówienia Wykonawcy, który otrzyma największą liczbę punktów. XVIII INFORMACJE O FORMALNOŚCIACH, JAKIE POWINNY ZOSTAĆ DOPEŁNIONE PO WYBORZE OFERTY W CELU ZAWARCIA UMOWY 1. Podmioty występujące wspólnie mają obowiązek dostarczenia umowy regulującej ich współpracę. 2. Przed podpisaniem umowy należy wnieść zabezpieczenie należytego jej wykonania. XIX WYMAGANIA DOTYCZĄCE ZABEZPIECZENIA NALEŻYTEGO WYKONANIA UMOWY 1. Wykonawca, którego oferta zostanie wybrana jest zobowiązany do wniesienia zabezpieczenia należytego wykonania umowy w wysokości 3 % oferowanej ceny (zaokrąglonej w górę do pełnych setek zł.) zgodnie z art. 150 ust. 2 Ustawy. 2. Zabezpieczenie można wnieść w formie i na zasadach określonych w art. 148 Ustawy. 3. Zabezpieczenie należytego wykonania umowy wnoszone w pieniądzu musi mieć formę przelewu bankowego na konto NBP Przelew musi nastąpić w im terminie, aby cała kwota zabezpieczenia była na koncie Zamawiającego przed podpisaniem umowy. W tytule przelewu należy wpisać: Zabezpieczenie należytego wykonania umowy - (wpisać numer referencyjny). 4. Zabezpieczenie należytego wykonania umowy wnoszone w innej formie niż pieniądzu należy zdeponować w kasie JW 4620, w godz. od 7 00 do w dniach od poniedziałku do piątku, nie później niż przed podpisaniem umowy. Wniesione zabezpieczenie należy opisać jak tytuł przelewu w pkt Zabezpieczenie należytego wykonania umowy złożone w formie innej niż w pieniądzu powinno mieć termin ważności o 30 dni dłuższy od terminu wykonania umowy. XX ISTOTNE DLA STRON POSTANOWIENIA, KTÓRE ZOSTANĄ WPROWADZONE DO TREŚCI ZAWIERANEJ UMOWY Warunki umowy zawarto w projekcie umowy stanowiącym załącznik nr 3 do SIWZ. XXI PODWYKONAWCY Strona 10 z 83

11 Zamawiający żąda wskazania przez Wykonawcę w ofercie, części zamówienia, której wykonanie powierzy podwykonawcom. W ofercie należy podać nazwę i adres Wykonawcy oraz wyszczególnienie części powierzonej. XXII POSTANOWIENIA DOTYCZĄCE AUKCJI ELEKTRONICZNEJ Zamawiający nie przewiduje zastosowania aukcji elektronicznej. XXIII WYSOKOŚĆ ZWROTU KOSZTÓW UDZIAŁU W POSTĘPOWANIU Zamawiający nie przewiduje zwrotu kosztów udziału w postępowaniu. XXIV MAKSYMALNA LICZBA WYKONAWCÓW, Z KTÓRYMI ZAMAWIAJĄCY ZAWRZE UMOWĘ RAMOWĄ Zamawiający nie przewiduje zawarcia umowy ramowej. XXV INNE POSTANOWIENIA Zamawiający nie przewiduje możliwości zmian postanowień umowy w stosunku do treści oferty. XXVI POUCZENIE O ŚRODKACH OCHRONY PRAWNEJ PRZYSŁUGUJĄCYCH WYKONAWCY W TOKU POSTĘPOWANIA O UDZIELENIE ZAMÓWIENIA 1. Wykonawcy przysługuje odwołanie do Prezesa Krajowej Izby Odwoławczej, od niezgodnej z przepisami ustawy czynności podjętych przez Zamawiającego w toku postępowania lub jej zaniechania, do której Zamawiający jest obowiązany na jej podstawie. 2. Odwołanie należy wnieść na zasadach określonych w art. 180 Ustawy. Strona 11 z 83

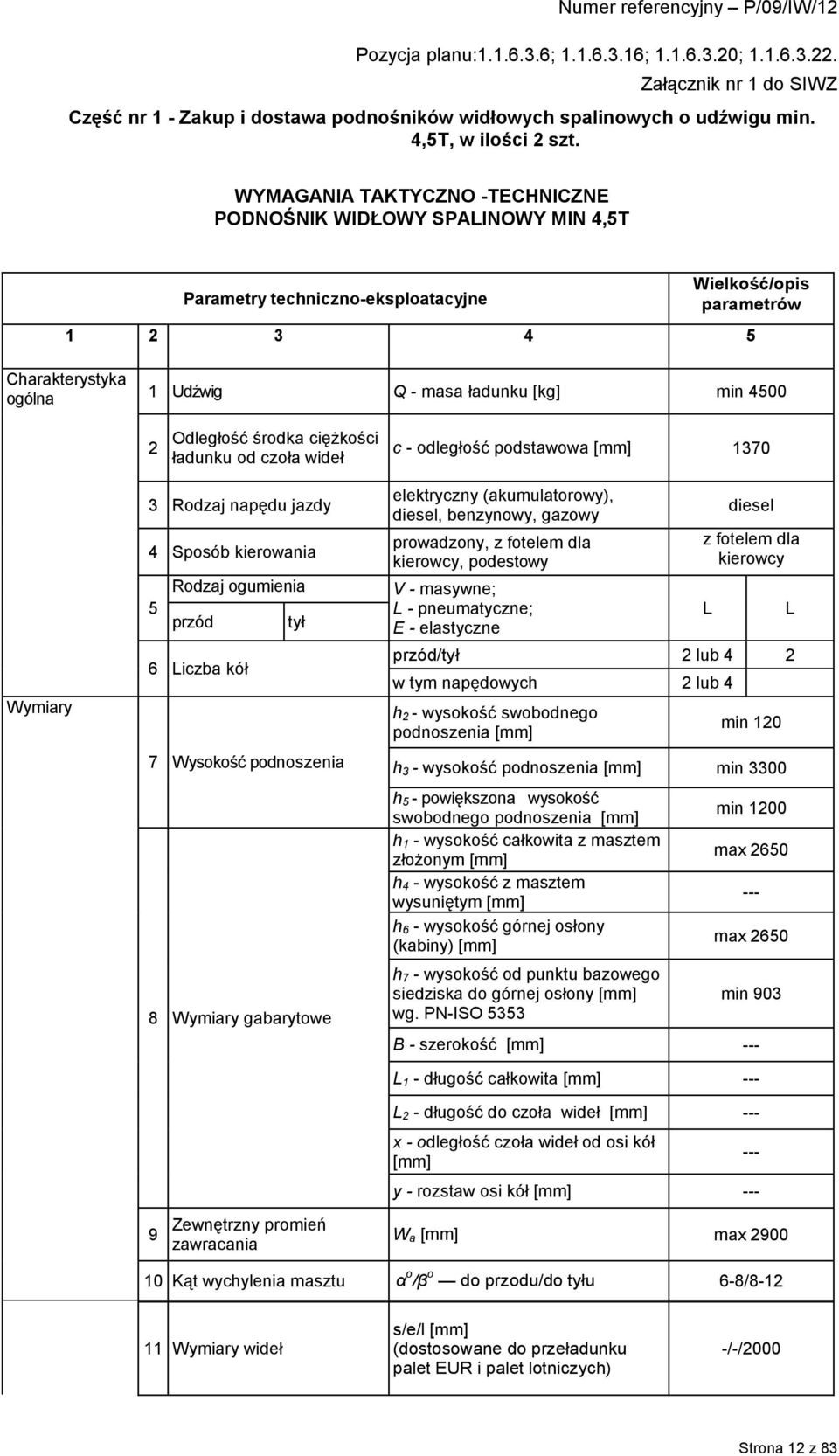

12 Załącznik nr 1 do SIWZ Część nr 1 - Zakup i dostawa podnośników widłowych spalinowych o udźwigu min. 4,5T, w ilości 2 szt. WYMAGANIA TAKTYCZNO -TECHNICZNE PODNOŚNIK WIDŁOWY SPALINOWY MIN 4,5T Parametry techniczno-eksploatacyjne Wielkość/opis parametrów Charakterystyka ogólna 1 Udźwig Q - masa ładunku [kg] min Odległość środka ciężkości ładunku od czoła wideł c - odległość podstawowa [mm] 1370 Wymiary 3 Rodzaj napędu jazdy 4 Sposób kierowania Rodzaj ogumienia 5 przód tył 6 Liczba kół 7 Wysokość podnoszenia 8 Wymiary gabarytowe elektryczny (akumulatorowy), diesel, benzynowy, gazowy prowadzony, z fotelem dla kierowcy, podestowy V - masywne; L - pneumatyczne; E - elastyczne diesel z fotelem dla kierowcy przód/tył 2 lub 4 2 w tym napędowych 2 lub 4 h 2 - wysokość swobodnego podnoszenia [mm] L min 120 h 3 - wysokość podnoszenia [mm] min 3300 h 5 - powiększona wysokość swobodnego podnoszenia [mm] h 1 - wysokość całkowita z masztem złożonym [mm] h 4 - wysokość z masztem wysuniętym [mm] h 6 - wysokość górnej osłony (kabiny) [mm] h 7 - wysokość od punktu bazowego siedziska do górnej osłony [mm] wg. PN-ISO 5353 min 1200 max max 2650 min 903 B - szerokość [mm] --- L 1 - długość całkowita [mm] --- L 2 - długość do czoła wideł [mm] --- x - odległość czoła wideł od osi kół [mm] y - rozstaw osi kół [mm] L 9 Zewnętrzny promień zawracania W a [mm] max Kąt wychylenia masztu α o /β o do przodu/do tyłu 6-8/ Wymiary wideł s/e/l [mm] (dostosowane do przeładunku palet EUR i palet lotniczych) -/-/2000 Strona 12 z 83

13 Parametry techniczno-eksploatacyjne Numer referencyjny P/09/IW/12 Wielkość/opis parametrów Szerokość korytarza roboczego [mm] ---- Parametry podstawowe 13 Prędkość 14 jazdy z ładunkiem/bez ładunku [km/h] podnoszenia z ładunkiem/bez ładunku [m/s] opuszczania z ładunkiem/bez ładunku [m/s] min 20/--- min 0,16/ /--- Zdolność pokonywania wzniesień z ładunkiem/bez ładunku, [ ] ---/ Masa własna [kg] Maksymalne obciążenie osi przód/tył [kg] ---- Dane eksploatacyjne 17 Maksymalne obciążenie na koło 18 Prześwit z ładunkiem [kg] ---- najniższy punkt m 1 [mm] min 120 w połowie rozstawu osi, m 2 [mm] min 160 Napęd Wymagania dodatkowe Typ hamulca 20 Silnik spalinowy Zdolność pokonywania przeszkód wodnych i brodzenia 22 Osprzęt roboczy, widły zasadniczy (nożny) postojowy (ręczny) zgodnie z: PN-EN ISO 21281:2007, PN-ISO 3691+A1:1998, lub równoważne mechaniczny/hydrauliczny PN-ISO 3691+A1:1998 lub równoważne moc, [kw] PN-ISO 3691+A1:1998 lub równoważne głębokość, [mm] długość / możliwość wydłużenia, [mm] nakładki rolkowe regulacja hydrauliczna rozstawu wideł i przesuwu bocznego karetki (pozycjoner wideł) min 40 nie 2000/ Układ kierowniczy wspomaganie 24 Widoczność/ oświetlenie pola pracy 25 Ważenie widoczność zgodnie z PN-EN :2001 lub równoważne oświetlenie przód/tył (szperacze) 2 /1 lub 2/2 możliwość określenia masy (wagi) ładunku nie 26 Znakowanie (oznakowanie) wg PN-EN :2001 lub równoważne graficzne oznakowanie środka ciężkości na bokach wózka Strona 13 z 83

14 Parametry techniczno-eksploatacyjne Numer referencyjny P/09/IW/12 Wielkość/opis parametrów sposób mocowania zawiesi przedstawiony graficznie na bokach wózka wg PN-EN :2001 Spełnienie wymagań dyrektyw tzw Nowego Podejścia Unii Europejskiej potwierdzone znakiem CE 27 Transport wyposażenie w uchwyty i odciąg (oświadczenie producenta zgodności z normą PN-EN ) niezbędne do zabezpieczenia sprzętu podczas transportu kolejowego, drogowego, lotniczego i morskiego określenie warunków technicznych wymaganych podczas transportu kolejowego, drogowego, lotniczego i morskiego 28 Transportowalność Wymaganie dotyczące transportowalności wynika z konieczności wypełnienia formularza ATTLA Certification Data Sheet (Załącznik Nr 3). Dokument ten jest niezbędny do określenia możliwości transportu sprzętu drogą lotniczą przy użyciu samolotów transportowych NATO. Wszystkie pola puste bezwzględnie wypełnić zgodnie z instrukcją. 28 Malowanie kolor standard producenta 30 Klauzula kodyfikacyjna i jakościowa 1) 31 Uprawnienia przedmiot dostawy powinien spełniać wymagania ustawy z dnia r. o dozorze technicznym (Dz. U. z 2000r., Nr 122, poz z późn. zm.) Wymagania bezpieczeństwa 32 Urządzenia ochronne dach ochronny operatora wg. PN- EN :2001 lub równoważne klimatyzowana kabina operatora spełniająca funkcję dachu ochronnego urządzenie podtrzymujące ładunek w przypadku awarii układu roboczego wg. PN-EN :2001 lub równoważne --- urządzenia ostrzegawcze wg. PN- EN :2001 lub równoważne 33 Stanowisko operatora konstrukcja zapewniająca dostęp do wszystkich urządzeń sterujących, zachowując ergonomiczną postawę operatora Strona 14 z 83

15 Parametry techniczno-eksploatacyjne Numer referencyjny P/09/IW/12 Wielkość/opis parametrów Pasy bezpieczeństwa 35 Oświetlenie 36 Zabezpieczenie ppoż. 37 Przepisy BHP 38 Sterowanie 38 Stabilność i stateczność wg. Normy PN-EN :2001 lub równoważne zgodne z ustawą z dnia 20 czerwca Prawo o ruchu drogowym (Dz. U. Nr 108, poz. 908 z późn. zm.) kabina operatora musi spełniać wymagania ppoż. wg PN-EN :2001 lub równoważne wyposażenie w sprzęt ppoż. spełniający wymagania obowiązujących przepisów zgodnie z wymaganiami określonymi w rozporządzeniu Ministra Gospodarki z dnia w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy (Dz.U. z 2002r. Nr 191, poz z późn. zm.) oznakowanie elementów sterowniczych zgodnie z PN-ISO 3691+A1:1998 lub równoważne spełnienie wymagań wg. PN-ISO 1074: 1998, lub PN-EN :2001, lub PN-ISO 5767:1998 lub PN-ISO 5766:1998 lub równoważne Rysunek nr 1 Strona 15 z 83

16 Strona 16 z 83

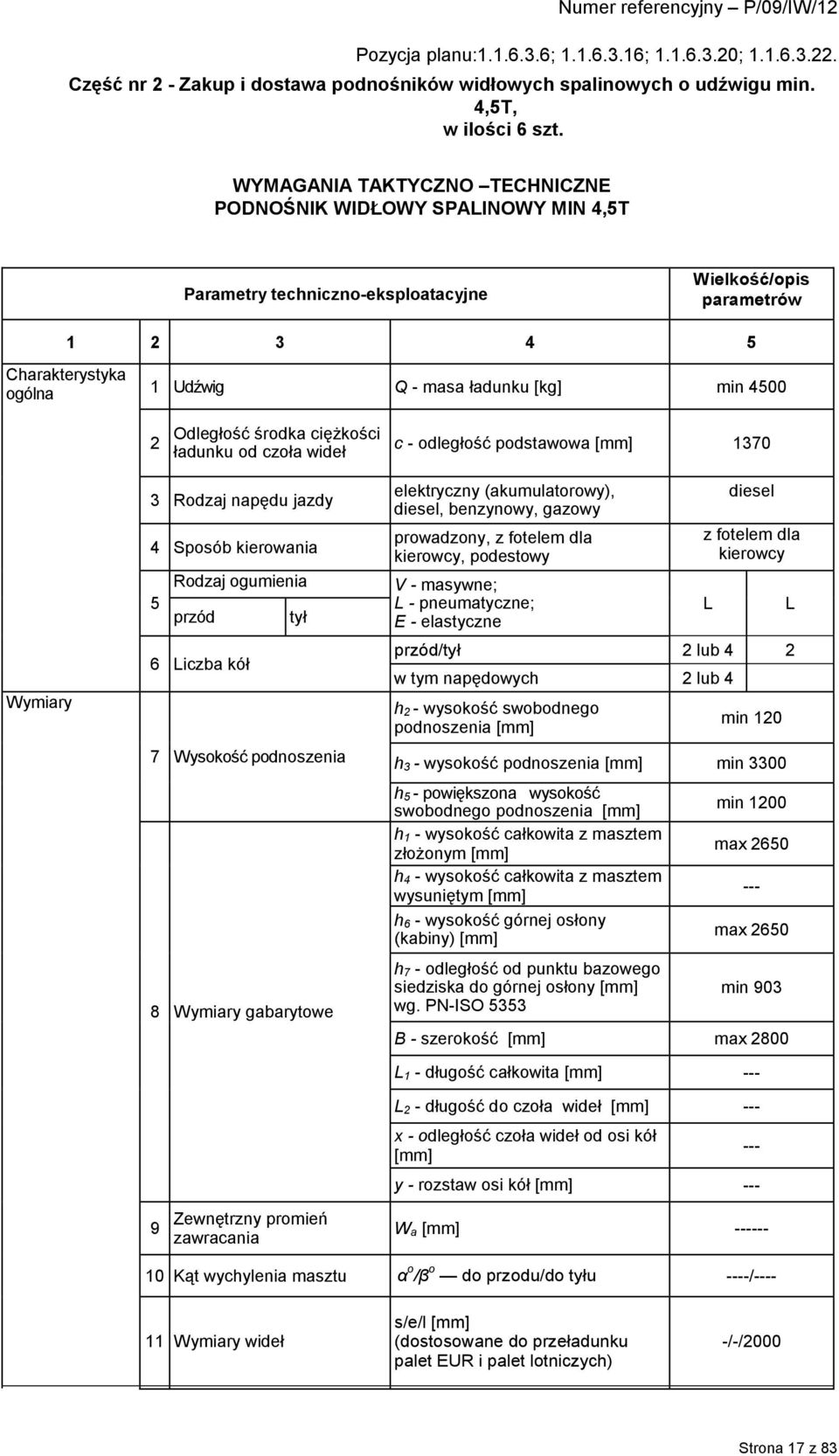

17 Część nr 2 - Zakup i dostawa podnośników widłowych spalinowych o udźwigu min. 4,5T, w ilości 6 szt. WYMAGANIA TAKTYCZNO TECHNICZNE PODNOŚNIK WIDŁOWY SPALINOWY MIN 4,5T Parametry techniczno-eksploatacyjne Wielkość/opis parametrów Charakterystyka ogólna 1 Udźwig Q - masa ładunku [kg] min Odległość środka ciężkości ładunku od czoła wideł c - odległość podstawowa [mm] 1370 Wymiary 3 Rodzaj napędu jazdy 4 Sposób kierowania Rodzaj ogumienia 5 przód tył 6 Liczba kół 7 Wysokość podnoszenia 8 Wymiary gabarytowe elektryczny (akumulatorowy), diesel, benzynowy, gazowy prowadzony, z fotelem dla kierowcy, podestowy V - masywne; L - pneumatyczne; E - elastyczne diesel z fotelem dla kierowcy przód/tył 2 lub 4 2 w tym napędowych 2 lub 4 h 2 - wysokość swobodnego podnoszenia [mm] L min 120 h 3 - wysokość podnoszenia [mm] min 3300 h 5 - powiększona wysokość swobodnego podnoszenia [mm] h 1 - wysokość całkowita z masztem złożonym [mm] h 4 - wysokość całkowita z masztem wysuniętym [mm] h 6 - wysokość górnej osłony (kabiny) [mm] h 7 - odległość od punktu bazowego siedziska do górnej osłony [mm] wg. PN-ISO 5353 min 1200 max max 2650 min 903 B - szerokość [mm] max 2800 L 1 - długość całkowita [mm] --- L 2 - długość do czoła wideł [mm] --- x - odległość czoła wideł od osi kół [mm] y - rozstaw osi kół [mm] L 9 Zewnętrzny promień zawracania W a [mm] Kąt wychylenia masztu α o /β o do przodu/do tyłu ----/ Wymiary wideł s/e/l [mm] (dostosowane do przeładunku palet EUR i palet lotniczych) -/-/2000 Strona 17 z 83

18 Parametry techniczno-eksploatacyjne Numer referencyjny P/09/IW/12 Wielkość/opis parametrów Szerokość korytarza roboczego A [mm] --- Parametry podstawowe 13 Prędkość 14 jazdy z ładunkiem/bez ładunku [km/h] podnoszenia z ładunkiem/bez ładunku [m/s] opuszczania z ładunkiem/bez ładunku [m/s] ---/ / /--- Zdolność pokonywania wzniesień z ładunkiem/bez ładunku, [%] 15/15 15 Masa własna [kg] Maksymalne obciążenie osi przód/tył [kg] ---- Dane eksploatacyjne 17 Maksymalne obciążenie na koło 18 Prześwit z ładunkiem [kg] ---- najniższy punkt m 1 [mm] min 120 w połowie rozstawu osi, m 2 [mm] min 200 Napęd Wymagania dodatkowe Typ hamulca 20 Silnik spalinowy Zdolność pokonywania przeszkód wodnych i brodzenia 22 Osprzęt roboczy, widły zasadniczy (nożny) postojowy (ręczny) zgodnie z: PN-EN ISO 21281:2007, PN-ISO 3691+A1:1998, lub równoważne mechaniczny/hydrauliczny PN-ISO 3691+A1:1998 lub równoważne moc, [kw] PN-ISO 3691+A1:1998 lub równoważne głębokość, [mm] długość / możliwość wydłużenia, [mm] nakładki rolkowe regulacja hydrauliczna rozstawu wideł i przesuwu bocznego karetki (pozycjoner wideł) min 50 nie 2000/ Układ kierowniczy wspomaganie 24 Widoczność/ oświetlenie pola pracy 25 Ważenie widoczność zgodnie z PN-EN :2001 lub równoważne oświetlenie przód/tył (szperacze) 2 /1 możliwość określenia masy (wagi) ładunku nie 26 Znakowanie (oznakowanie) wg PN-EN :2001 lub równoważne graficzne oznakowanie środka ciężkości na bokach wózka Strona 18 z 83

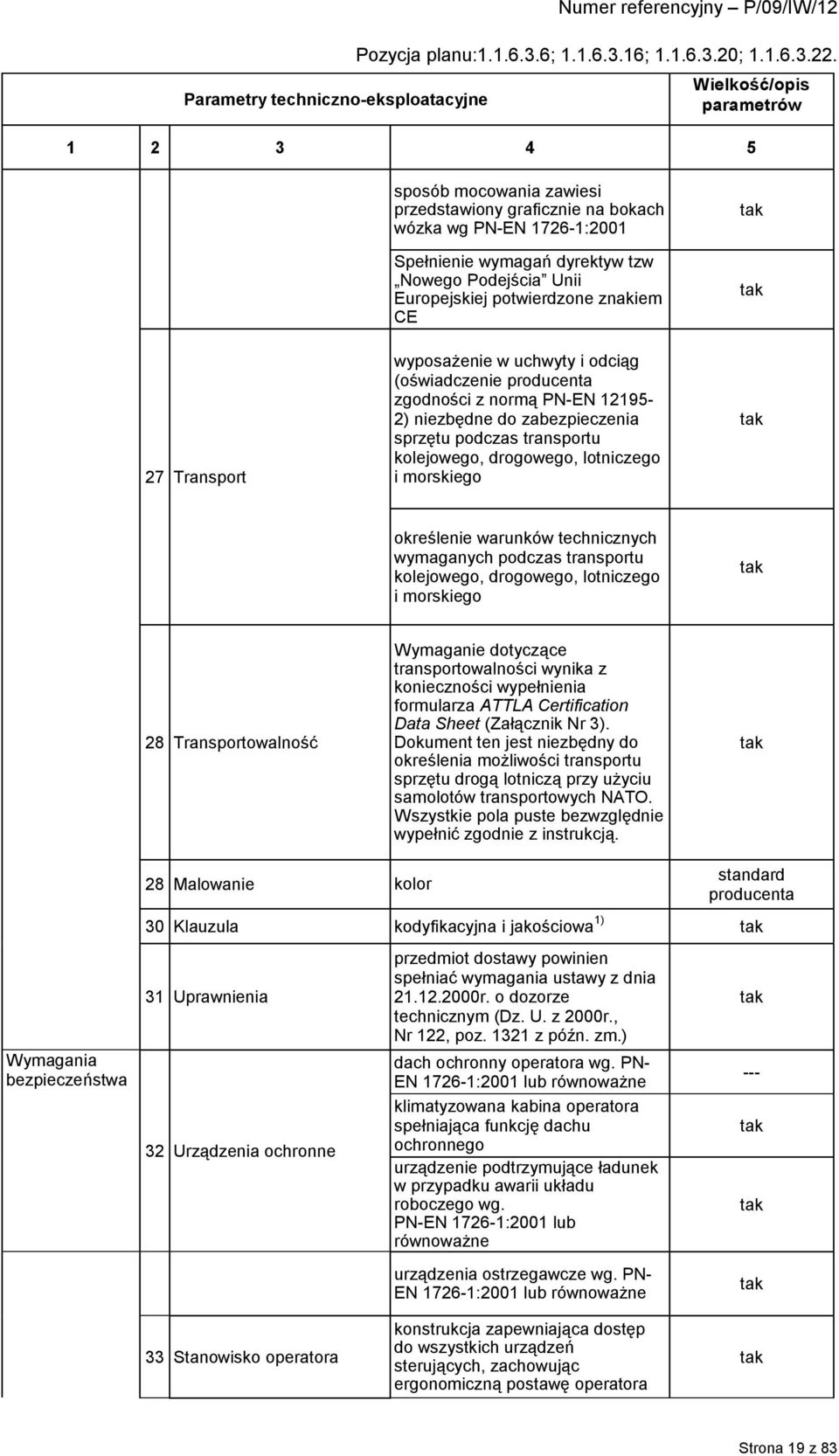

19 Parametry techniczno-eksploatacyjne Numer referencyjny P/09/IW/12 Wielkość/opis parametrów sposób mocowania zawiesi przedstawiony graficznie na bokach wózka wg PN-EN :2001 Spełnienie wymagań dyrektyw tzw Nowego Podejścia Unii Europejskiej potwierdzone znakiem CE 27 Transport wyposażenie w uchwyty i odciąg (oświadczenie producenta zgodności z normą PN-EN ) niezbędne do zabezpieczenia sprzętu podczas transportu kolejowego, drogowego, lotniczego i morskiego określenie warunków technicznych wymaganych podczas transportu kolejowego, drogowego, lotniczego i morskiego 28 Transportowalność Wymaganie dotyczące transportowalności wynika z konieczności wypełnienia formularza ATTLA Certification Data Sheet (Załącznik Nr 3). Dokument ten jest niezbędny do określenia możliwości transportu sprzętu drogą lotniczą przy użyciu samolotów transportowych NATO. Wszystkie pola puste bezwzględnie wypełnić zgodnie z instrukcją. Wymagania bezpieczeństwa 28 Malowanie kolor standard producenta 30 Klauzula kodyfikacyjna i jakościowa 1) 31 Uprawnienia 32 Urządzenia ochronne przedmiot dostawy powinien spełniać wymagania ustawy z dnia r. o dozorze technicznym (Dz. U. z 2000r., Nr 122, poz z późn. zm.) dach ochronny operatora wg. PN- EN :2001 lub równoważne klimatyzowana kabina operatora spełniająca funkcję dachu ochronnego urządzenie podtrzymujące ładunek w przypadku awarii układu roboczego wg. PN-EN :2001 lub równoważne Stanowisko operatora urządzenia ostrzegawcze wg. PN- EN :2001 lub równoważne konstrukcja zapewniająca dostęp do wszystkich urządzeń sterujących, zachowując ergonomiczną postawę operatora Strona 19 z 83

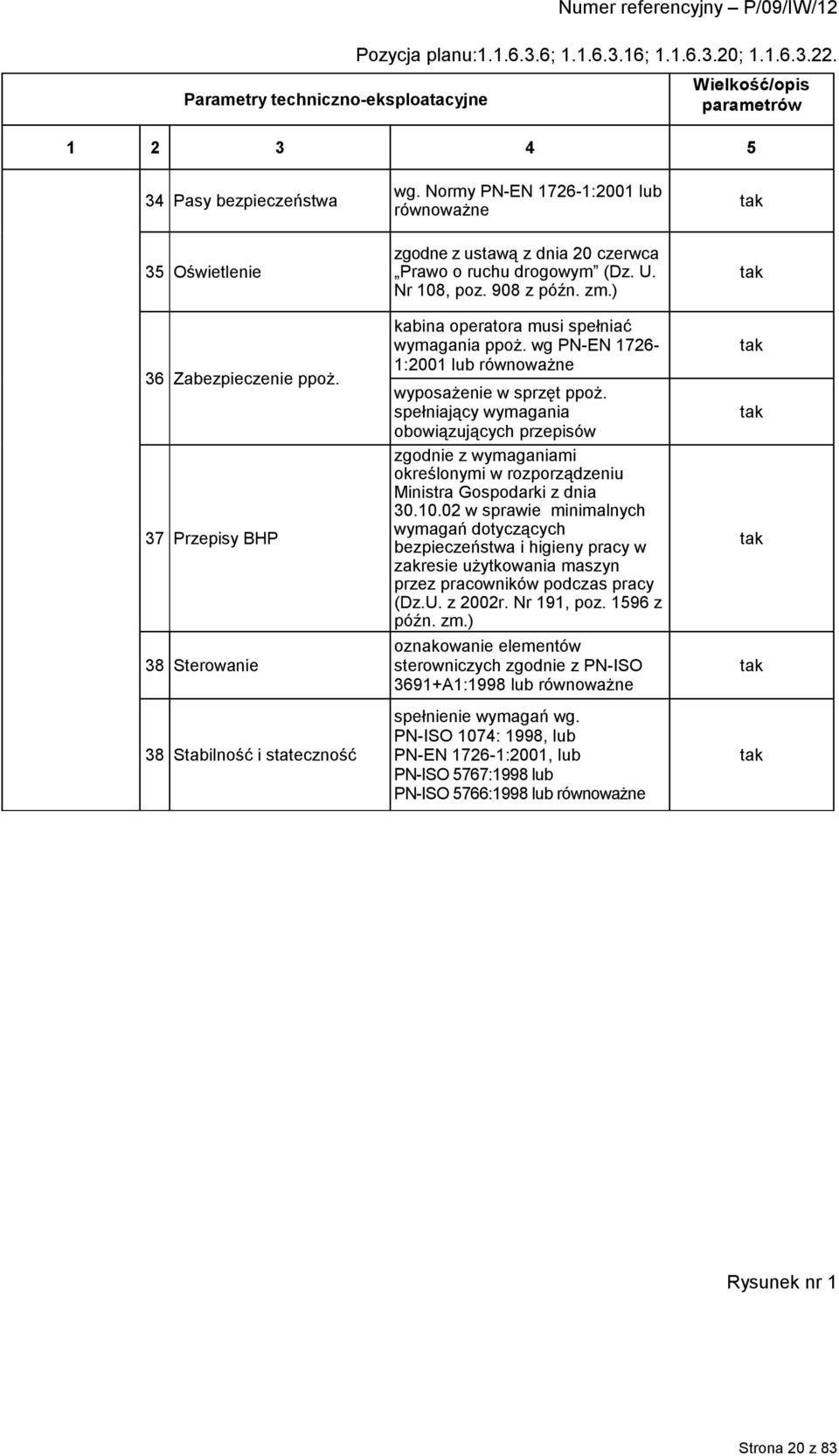

20 Parametry techniczno-eksploatacyjne Wielkość/opis parametrów Pasy bezpieczeństwa wg. Normy PN-EN :2001 lub równoważne 35 Oświetlenie 36 Zabezpieczenie ppoż. 37 Przepisy BHP 38 Sterowanie 38 Stabilność i stateczność zgodne z ustawą z dnia 20 czerwca Prawo o ruchu drogowym (Dz. U. Nr 108, poz. 908 z późn. zm.) kabina operatora musi spełniać wymagania ppoż. wg PN-EN :2001 lub równoważne wyposażenie w sprzęt ppoż. spełniający wymagania obowiązujących przepisów zgodnie z wymaganiami określonymi w rozporządzeniu Ministra Gospodarki z dnia w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy (Dz.U. z 2002r. Nr 191, poz z późn. zm.) oznakowanie elementów sterowniczych zgodnie z PN-ISO 3691+A1:1998 lub równoważne spełnienie wymagań wg. PN-ISO 1074: 1998, lub PN-EN :2001, lub PN-ISO 5767:1998 lub PN-ISO 5766:1998 lub równoważne Rysunek nr 1 Strona 20 z 83

21 Część nr 3 - Zakup i dostawa podnośników widłowych spalinowych z wysięgnikiem teleskopowym o udźwigu min. 7T, w ilości 14 szt. Strona 21 z 83

22 WYMAGANIA TAKTYCZNO -TECHNICZNE PODNOŚNIK WIDŁOWY SPALINOWY Z WYSIĘGNIKIEM TELESKOPOWYM MIN 7T (O ZMIENNYM WYSIĘGU) Parametry techniczno-eksploatacyjne wg rysunku nr 1 Wielkość/opis parametrów Charakterystyka ogólna 1 * ) Wymagany udźwig ma umożliwiać podjęcie ładunku umieszczonego na palecie EUR na odległości min mm liczonej od krawędzi koła przedniego lub łapy (jeżeli jest stosowana)zgodnie z rysunkiem Nr 1 Q 1 masa ładunku [kg] min 2000 *) Wymiary 2 Odległość środka ciężkości ładunku od czoła wideł 3 Rodzaj napędu jazdy 4 Sposób kierowania 5 Rodzaj ogumienia przód 6 Liczba kół tył 7 Wysokość podnoszenia 8 Wymiary gabarytowe c - odległość podstawowa [mm] 600 elektryczny (akumulatorowy), diesel, benzynowy, gazowy prowadzony, z fotelem dla kierowcy, podestowy diesel z fotelem dla kierowcy V - masywne; L - pneumatyczne; E - elastyczne L L przód/tył 2 lub 4 2 w tym napędowych 2 lub 4 h 2 - wysokość swobodnego podnoszenia [mm] h 3 całkowita wysokość podnoszenia [mm] h 1 całkowita wysokość podnośnika wraz z ładunkiem h 6 - wysokość całkowita podnośnika (w położeniu transportowym) [mm] h 7 - odległość od punktu bazowego siedziska do górnej osłony [mm] wg. PN-ISO max 2600 min 903 B - szerokość [mm] max 3100 L - długość do czoła wideł [mm] Zewnętrzny promień zawracania W a [mm] Kąt wychylenia masztu α o /β o do przodu/do tyłu ----/ Wymiary wideł s/e/l [mm] 70/150/2000 Parametry podstawowe 12 Szerokość korytarza roboczego 13 Prędkość A [mm] --- jazdy z ładunkiem/bez ładunku [km/h] ---/--- Strona 22 z 83

23 Parametry techniczno-eksploatacyjne wg rysunku nr 1 Numer referencyjny P/09/IW/12 Wielkość/opis parametrów podnoszenia z ładunkiem/bez ładunku [m/s] ---/--- opuszczania z ładunkiem/bez ładunku [m/s] ---/--- Zdolność pokonywania wzniesień z ładunkiem/bez ładunku, [%] 15/15 15 Masa własna [kg] Maksymalne obciążenie osi przód/tył [kg] Maksymalne obciążenie na 17 koło Dane eksploatacyjne 18 Prześwit z ładunkiem najniższy punkt m 1 [mm] Prześwit z ładunkiem w połowie rozstawu osi, m 2 [mm] min 330 Napęd Wymagania dodatkowe 20 Typ hamulca 21 Silnik spalinowy 22 Zdolność pokonywania przeszkód wodnych i brodzenia 23 Osprzęt roboczy, widły zasadniczy (nożny) postojowy (ręczny) zgodnie z PN-EN ISO 21281:2007, PN-ISO 3691+A1:1998 mechaniczny/hydrauliczny PN-ISO 3691+A1:1998 moc, [kw] PN-ISO 3691+A1: głębokość, [mm] min 500 długość / możliwość wydłużenia, [mm] regulacja hydrauliczna rozstawu wideł min 2000/2700 nasadki rolkowe 24 Układ kierowniczy wspomaganie 25 Widoczność/ oświetlenie pola pracy widoczność zgodnie z PN-EN :2001 oświetlenie przód/tył (szperacze) 2 /2 26 Ważenie 27 Znakowanie (oznakowanie) możliwość określenia masy (wagi) ładunku wg PN-EN :2001 pkt 7.3 graficzne oznakowanie środka ciężkości na bokach wózka sposób mocowania zawiesi przedstawiony graficznie na bokach wózka Spełnienie wymagań dyrektyw tzw Nowego Podejścia Unii Europejskiej potwierdzone znakiem CE nie Strona 23 z 83

24 Parametry techniczno-eksploatacyjne wg rysunku nr 1 Numer referencyjny P/09/IW/12 Wielkość/opis parametrów Transport wyposażenie w uchwyty i odciąg (oświadczenie producenta zgodności z normą PN-EN ) niezbędne do zabezpieczenia sprzętu podczas transportu kolejowego, drogowego, lotniczego i morskiego określenie warunków technicznych wymaganych podczas transportu kolejowego, drogowego, lotniczego i morskiego 29 Transportowalność Wymaganie dotyczące transportowalności wynika z konieczności wypełnienia formularza ATTLA Certification Data Sheet (Załącznik Nr 3). Dokument ten jest niezbędny do określenia możliwości transportu sprzętu drogą lotniczą przy użyciu samolotów transportowych NATO. Wszystkie pola puste bezwzględnie wypełnić zgodnie z instrukcją. 30 Malowanie kolor RAL 6003 lub RAL 6006 lub RAL 6007 (mat) 31 Klauzule kodyfikacyjne i jakościowe 1) 32 Uprawnienia przedmiot dostawy powinien spełniać wymagania ustawy z dnia r. o dozorze technicznym (Dz. U. z 2000r., Nr 122, poz z późn. zm.) Wymagania bezpieczeństwa 33 Urządzenia ochronne dach ochronny operatora wg. PN-EN :2001 lub równoważne --- klimatyzowana kabina operatora spełniająca funkcję dachu ochronnego 34 Stanowisko operatora 35 Pasy bezpieczeństwa urządzenie podtrzymujące ładunek w przypadku awarii układu roboczego wg. PN-EN :2001 lub równoważne urządzenia ostrzegawcze wg. PN-EN :2001 lub równoważne konstrukcja zapewniająca dostęp do wszystkich urządzeń sterujących, zachowując ergonomiczną postawę operatora wg. Normy PN-EN :2001 lub równoważne Strona 24 z 83

25 Parametry techniczno-eksploatacyjne wg rysunku nr 1 Numer referencyjny P/09/IW/12 Wielkość/opis parametrów Oświetlenie zgodne z ustawą z dnia 20 czerwca Prawo o ruchu drogowym (Dz. U. Nr 108, poz. 908 z późn. zm.) 37 Zabezpieczenie ppoż. 38 Przepisy BHP 39 Sterowanie kabina operatora musi spełniać wymagania ppoż. wg PN-EN :2001 lub równoważne wyposażenie w sprzęt ppoż. spełniający wymagania obowiązujących przepisów wymagania określone w rozporządzeniu Ministra Gospodarki z dnia w sprawie wymagań dot. BHP (Dz.U. Nr 191, poz z późn. zm.) oznakowanie elementów sterowniczych zgodnie z PN-ISO 3691+A1:1998 Strona 25 z 83

26 Rysunek nr 1 Strona 26 z 83

27 Strona 27 z 83

28 Część nr 4 - Zakup i dostawa podnośników widłowych spalinowych do przeładunku kontenerów o udźwigu min. 20T, w ilości 11 szt. WYMAGANIA TAKTYCZNO-TECHNICZNE PODNOŚNIK WIDŁOWY SPALINOWY DO PRZEŁADUNKU KONTENERÓW 20T Parametry techniczno-eksploatacyjne Wielkość/opis parametrów Charakterystyka ogólna 1 Udźwig Q - masa ładunku [kg] min Odległość środka ciężkości ładunku od czoła wideł c - odległość podstawowa [mm] 1200 Wymiary 3 Rodzaj napędu jazdy 4 Sposób kierowania Rodzaj ogumienia 5 przód tył 6 Liczba kół 7 Wysokość podnoszenia 8 Wymiary gabarytowe elektryczny (akumulatorowy), diesel, benzynowy, gazowy prowadzony, z fotelem dla kierowcy, podestowy V - masywne; L - pneumatyczne; E - elastyczne diesel z fotelem dla kierowcy przód/tył 4 2 w tym napędowych 4 h 2 - wysokość swobodnego podnoszenia [mm] min 200 h 3 - wysokość podnoszenia [mm] min 2900 h 5 - powiększona wysokość swobodnego podnoszenia [mm] h 1 - wysokość całkowita z masztem złożonym [mm] h 4 - wysokość całkowita z masztem wysuniętym [mm] h 6 - wysokość górnej osłony (kabiny) [mm] h 7 - odległość od punktu bazowego siedziska do górnej osłony [mm] wg. PN-ISO 5353 L min 1300 max max 3600 min 903 B - szerokość [mm] --- L 1 - długość całkowita [mm] --- L 9 Zewnętrzny promień zawracania L 2 - długość do czoła wideł [mm] --- x - odległość czoła wideł od osi kół [mm] y - rozstaw osi kół [mm] --- W a [mm] Kąt wychylenia masztu α o /β o do przodu/do tyłu 5/10 (±1) Parametry podstawowe 11 Wymiary wideł 12 Szerokość korytarza roboczego 13 Prędkość s/e/l [mm] (dostosowane do wymiarów kieszeni kontenerów ISO) -/-/2400 A [mm] --- jazdy z ładunkiem/bez ładunku [km/h] min 25/30 Strona 28 z 83

29 Parametry techniczno-eksploatacyjne Wielkość/opis parametrów podnoszenia z ładunkiem/bez ładunku [m/s] min 0,2/0,2 14 opuszczania z ładunkiem/bez ładunku [m/s] min 0,3/0,4 Zdolność pokonywania wzniesień z ładunkiem/bez ładunku, [%] 15/15 15 Masa własna [kg] Maksymalne obciążenie osi przód/tył [kg] --- Dane eksploatacyjne Napęd 17 Wymagania dodatkowe 21 Maksymalne obciążenie na koło 18 Prześwit z ładunkiem 19 Typ hamulca 20 Silnik spalinowy Zdolność pokonywania przeszkód wodnych i brodzenia 22 Osprzęt roboczy, widły [kg] --- najniższy punkt m 1 [mm] min 135 w połowie rozstawu osi, m 2 [mm] min 280 zasadniczy (nożny) postojowy (ręczny) zgodnie z: PN-EN ISO 21281:2007, PN-ISO 3691+A1:1998, lub równoważne mechaniczny/hydrauliczny PN-ISO 3691+A1:1998 lub równoważne moc, [kw] PN-ISO 3691+A1:1998 lub równoważne głębokość, [mm] długość / możliwość wydłużenia, [mm] regulacja hydrauliczna rozstawu wideł i przesuwu bocznego karetki (pozycjoner wideł) nasadki rolkowe min 130 nie min 2400/ Układ kierowniczy wspomaganie 24 Widoczność/ oświetlenie pola pracy widoczność zgodnie z PN-EN :2001 lub równoważne oświetlenie przód/tył (szperacze) 2/2 25 Ważenie 26 Znakowanie (oznakowanie) możliwość określenia masy (wagi) ładunku wg PN-EN :2001 lub równoważne graficzne oznakowanie środka ciężkości na bokach wózka sposób mocowania zawiesi przedstawiony graficznie na bokach wózka wg PN-EN :2001 nie Strona 29 z 83

30 Parametry techniczno-eksploatacyjne Numer referencyjny P/09/IW/12 Wielkość/opis parametrów Spełnienie wymagań dyrektyw tzw Nowego Podejścia Unii Europejskiej potwierdzone znakiem CE 27 Transport wyposażenie w uchwyty i odciąg (oświadczenie producenta zgodności z normą PN-EN ) niezbędne do zabezpieczenia sprzętu podczas transportu kolejowego, drogowego, lotniczego i morskiego określenie warunków technicznych wymaganych podczas transportu kolejowego, drogowego, lotniczego i morskiego 28 Transportowalność Wymaganie dotyczące transportowalności wynika z konieczności wypełnienia formularza ATTLA Certification Data Sheet (Załącznik Nr 3). Dokument ten jest niezbędny do określenia możliwości transportu sprzętu drogą lotniczą przy użyciu samolotów transportowych NATO. Wszystkie pola puste bezwzględnie wypełnić zgodnie z instrukcją. 29 Malowanie kolor RAL 6003 lub 6006 lub 6007 (mat) 30 Klauzula kodyfikacyjna i jakościowa 1) Wymagania bezpieczeństwa 31 Uprawnienia 32 Urządzenia ochronne 33 Stanowisko operatora 34 Pasy bezpieczeństwa przedmiot dostawy powinien spełniać wymagania ustawy z dnia r. o dozorze technicznym (Dz. U. z 2000r., Nr 122, poz z późn. zm.) dach ochronny operatora wg. PN- EN :2001 lub równoważne klimatyzowana kabina operatora spełniająca funkcję dachu ochronnego urządzenie podtrzymujące ładunek w przypadku awarii układu roboczego wg. PN-EN :2001 lub równoważne urządzenia ostrzegawcze wg. PN- EN :2001 lub równoważne konstrukcja zapewniająca dostęp do wszystkich urządzeń sterujących, zachowując ergonomiczną postawę operatora wg. Normy PN-EN :2001 lub równoważne --- Strona 30 z 83

31 Parametry techniczno-eksploatacyjne Numer referencyjny P/09/IW/12 Wielkość/opis parametrów Oświetlenie zgodne z ustawą z dnia 20 czerwca Prawo o ruchu drogowym (Dz. U. Nr 108, poz. 908 z późn. zm.) 36 Zabezpieczenie ppoż. 37 Przepisy BHP 38 Sterowanie 39 Stabilność i stateczność kabina operatora musi spełniać wymagania ppoż. wg PN-EN :2001 lub równoważne wyposażenie w sprzęt ppoż. spełniający wymagania obowiązujących przepisów zgodnie z wymaganiami określonymi w rozporządzeniu Ministra Gospodarki z dnia w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy (Dz.U. z 2002r. Nr 191, poz z późn. zm.) oznakowanie elementów sterowniczych zgodnie z PN-ISO 3691+A1:1998 lub równoważne spełnienie wymagań wg. PN-ISO 1074: 1998, lub PN-EN :2001, lub PN-ISO 5767:1998 lub PN-ISO 5766:1998 lub równoważne Strona 31 z 83
