Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót

Transkrypt

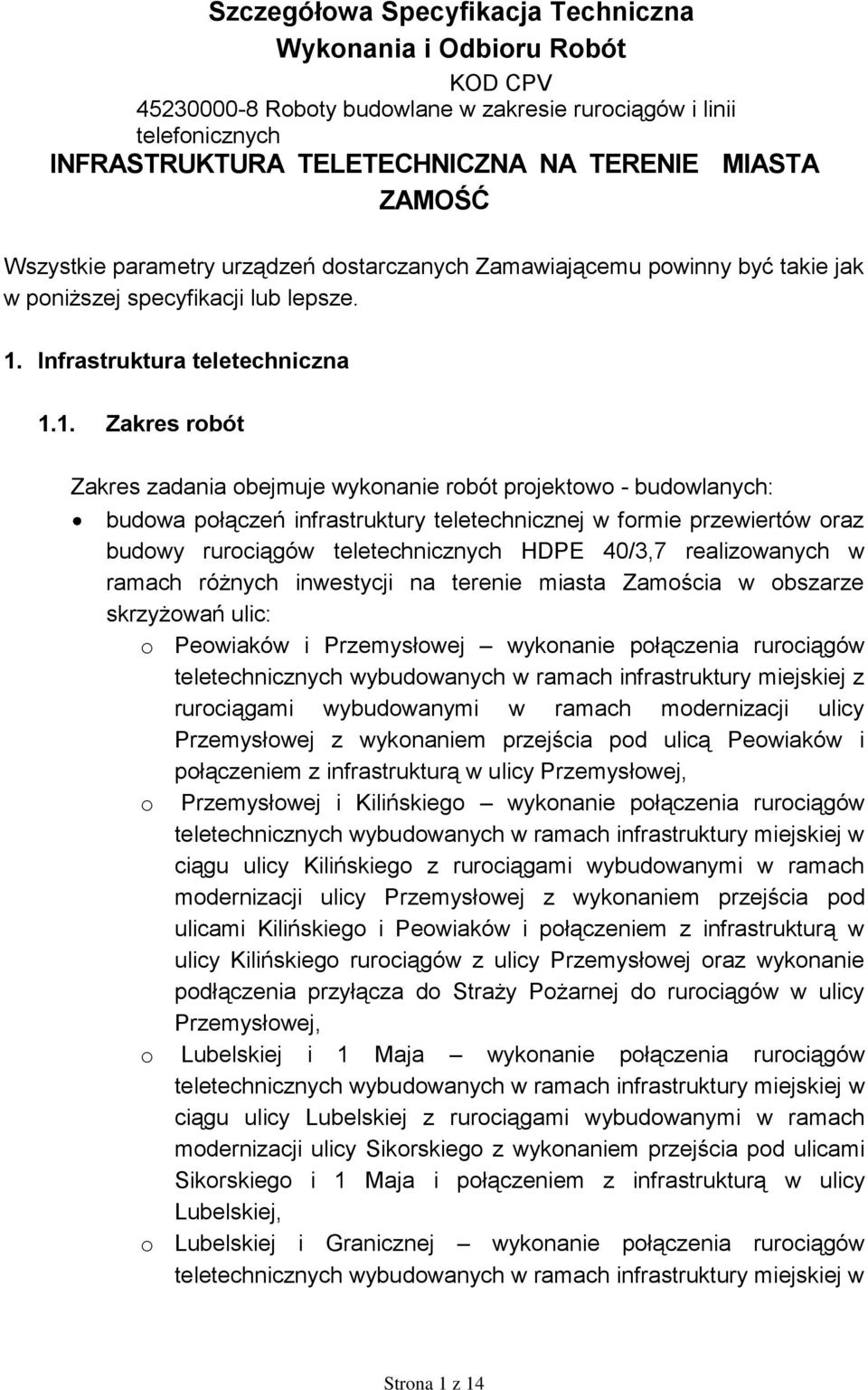

1 Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót KOD CPV Roboty budowlane w zakresie rurociągów i linii telefonicznych INFRASTRUKTURA TELETECHNICZNA NA TERENIE MIASTA ZAMOŚĆ Wszystkie parametry urządzeń dostarczanych Zamawiającemu powinny być takie jak w poniższej specyfikacji lub lepsze. 1. Infrastruktura teletechniczna 1.1. Zakres robót Zakres zadania obejmuje wykonanie robót projektowo - budowlanych: budowa połączeń infrastruktury teletechnicznej w formie przewiertów oraz budowy rurociągów teletechnicznych HDPE 40/3,7 realizowanych w ramach różnych inwestycji na terenie miasta Zamościa w obszarze skrzyżowań ulic: o Peowiaków i Przemysłowej wykonanie połączenia rurociągów teletechnicznych wybudowanych w ramach infrastruktury miejskiej z rurociągami wybudowanymi w ramach modernizacji ulicy Przemysłowej z wykonaniem przejścia pod ulicą Peowiaków i połączeniem z infrastrukturą w ulicy Przemysłowej, o Przemysłowej i Kilińskiego wykonanie połączenia rurociągów teletechnicznych wybudowanych w ramach infrastruktury miejskiej w ciągu ulicy Kilińskiego z rurociągami wybudowanymi w ramach modernizacji ulicy Przemysłowej z wykonaniem przejścia pod ulicami Kilińskiego i Peowiaków i połączeniem z infrastrukturą w ulicy Kilińskiego rurociągów z ulicy Przemysłowej oraz wykonanie podłączenia przyłącza do Straży Pożarnej do rurociągów w ulicy Przemysłowej, o Lubelskiej i 1 Maja wykonanie połączenia rurociągów teletechnicznych wybudowanych w ramach infrastruktury miejskiej w ciągu ulicy Lubelskiej z rurociągami wybudowanymi w ramach modernizacji ulicy Sikorskiego z wykonaniem przejścia pod ulicami Sikorskiego i 1 Maja i połączeniem z infrastrukturą w ulicy Lubelskiej, o Lubelskiej i Granicznej wykonanie połączenia rurociągów teletechnicznych wybudowanych w ramach infrastruktury miejskiej w Strona 1 z 14

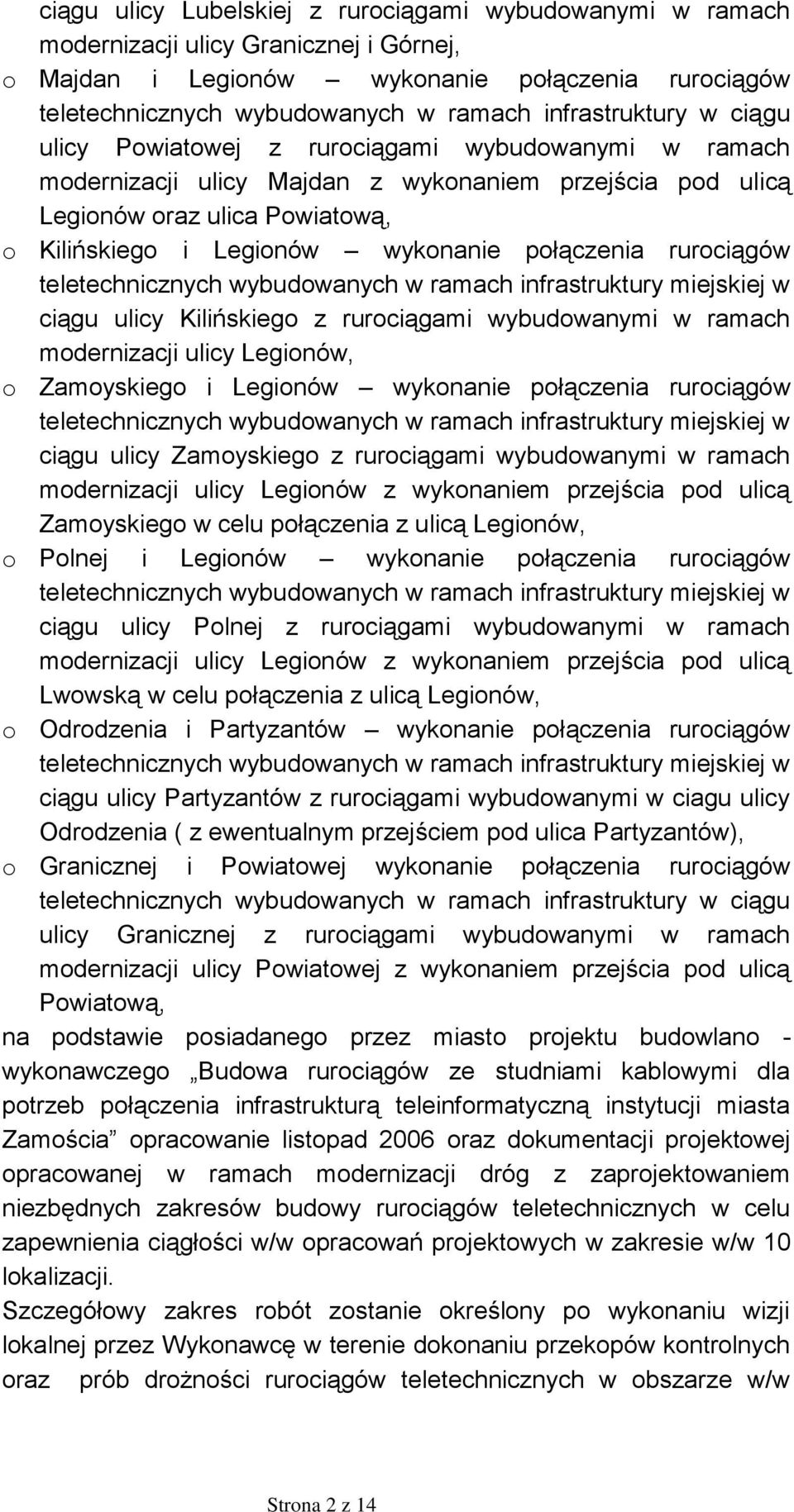

2 ciągu ulicy Lubelskiej z rurociągami wybudowanymi w ramach modernizacji ulicy Granicznej i Górnej, o Majdan i Legionów wykonanie połączenia rurociągów teletechnicznych wybudowanych w ramach infrastruktury w ciągu ulicy Powiatowej z rurociągami wybudowanymi w ramach modernizacji ulicy Majdan z wykonaniem przejścia pod ulicą Legionów oraz ulica Powiatową, o Kilińskiego i Legionów wykonanie połączenia rurociągów teletechnicznych wybudowanych w ramach infrastruktury miejskiej w ciągu ulicy Kilińskiego z rurociągami wybudowanymi w ramach modernizacji ulicy Legionów, o Zamoyskiego i Legionów wykonanie połączenia rurociągów teletechnicznych wybudowanych w ramach infrastruktury miejskiej w ciągu ulicy Zamoyskiego z rurociągami wybudowanymi w ramach modernizacji ulicy Legionów z wykonaniem przejścia pod ulicą Zamoyskiego w celu połączenia z ulicą Legionów, o Polnej i Legionów wykonanie połączenia rurociągów teletechnicznych wybudowanych w ramach infrastruktury miejskiej w ciągu ulicy Polnej z rurociągami wybudowanymi w ramach modernizacji ulicy Legionów z wykonaniem przejścia pod ulicą Lwowską w celu połączenia z ulicą Legionów, o Odrodzenia i Partyzantów wykonanie połączenia rurociągów teletechnicznych wybudowanych w ramach infrastruktury miejskiej w ciągu ulicy Partyzantów z rurociągami wybudowanymi w ciagu ulicy Odrodzenia ( z ewentualnym przejściem pod ulica Partyzantów), o Granicznej i Powiatowej wykonanie połączenia rurociągów teletechnicznych wybudowanych w ramach infrastruktury w ciągu ulicy Granicznej z rurociągami wybudowanymi w ramach modernizacji ulicy Powiatowej z wykonaniem przejścia pod ulicą Powiatową, na podstawie posiadanego przez miasto projektu budowlano - wykonawczego Budowa rurociągów ze studniami kablowymi dla potrzeb połączenia infrastrukturą teleinformatyczną instytucji miasta Zamościa opracowanie listopad 2006 oraz dokumentacji projektowej opracowanej w ramach modernizacji dróg z zaprojektowaniem niezbędnych zakresów budowy rurociągów teletechnicznych w celu zapewnienia ciągłości w/w opracowań projektowych w zakresie w/w 10 lokalizacji. Szczegółowy zakres robót zostanie określony po wykonaniu wizji lokalnej przez Wykonawcę w terenie dokonaniu przekopów kontrolnych oraz prób drożności rurociągów teletechnicznych w obszarze w/w Strona 2 z 14

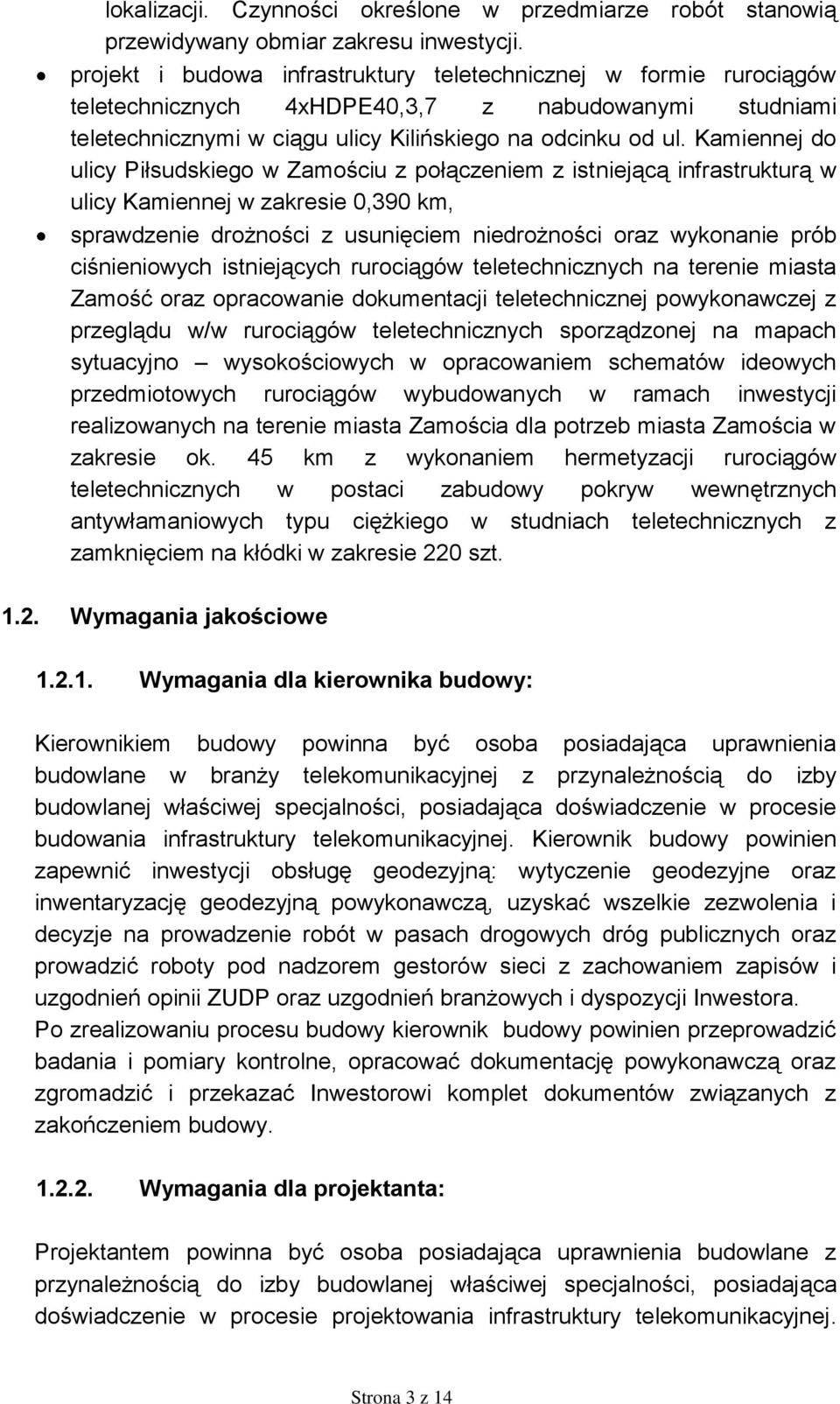

3 lokalizacji. Czynności określone w przedmiarze robót stanowią przewidywany obmiar zakresu inwestycji. projekt i budowa infrastruktury teletechnicznej w formie rurociągów teletechnicznych 4xHDPE40,3,7 z nabudowanymi studniami teletechnicznymi w ciągu ulicy Kilińskiego na odcinku od ul. Kamiennej do ulicy Piłsudskiego w Zamościu z połączeniem z istniejącą infrastrukturą w ulicy Kamiennej w zakresie 0,390 km, sprawdzenie drożności z usunięciem niedrożności oraz wykonanie prób ciśnieniowych istniejących rurociągów teletechnicznych na terenie miasta Zamość oraz opracowanie dokumentacji teletechnicznej powykonawczej z przeglądu w/w rurociągów teletechnicznych sporządzonej na mapach sytuacyjno wysokościowych w opracowaniem schematów ideowych przedmiotowych rurociągów wybudowanych w ramach inwestycji realizowanych na terenie miasta Zamościa dla potrzeb miasta Zamościa w zakresie ok. 45 km z wykonaniem hermetyzacji rurociągów teletechnicznych w postaci zabudowy pokryw wewnętrznych antywłamaniowych typu ciężkiego w studniach teletechnicznych z zamknięciem na kłódki w zakresie 220 szt Wymagania jakościowe Wymagania dla kierownika budowy: Kierownikiem budowy powinna być osoba posiadająca uprawnienia budowlane w branży telekomunikacyjnej z przynależnością do izby budowlanej właściwej specjalności, posiadająca doświadczenie w procesie budowania infrastruktury telekomunikacyjnej. Kierownik budowy powinien zapewnić inwestycji obsługę geodezyjną: wytyczenie geodezyjne oraz inwentaryzację geodezyjną powykonawczą, uzyskać wszelkie zezwolenia i decyzje na prowadzenie robót w pasach drogowych dróg publicznych oraz prowadzić roboty pod nadzorem gestorów sieci z zachowaniem zapisów i uzgodnień opinii ZUDP oraz uzgodnień branżowych i dyspozycji Inwestora. Po zrealizowaniu procesu budowy kierownik budowy powinien przeprowadzić badania i pomiary kontrolne, opracować dokumentację powykonawczą oraz zgromadzić i przekazać Inwestorowi komplet dokumentów związanych z zakończeniem budowy Wymagania dla projektanta: Projektantem powinna być osoba posiadająca uprawnienia budowlane z przynależnością do izby budowlanej właściwej specjalności, posiadająca doświadczenie w procesie projektowania infrastruktury telekomunikacyjnej. Strona 3 z 14

4 Projektant powinien posiadać wiedzę i doświadczenie przy opracowywaniu dokumentacji projektowej projektu budowlanego i wykonawczego dla potrzeb infrastruktury teletechnicznej Materiały Materiały i urządzenia przewidziane do zabudowy nabywane są przez Wykonawcę u Wytwórców posiadających odpowiednie certyfikaty. Każdy materiał musi mieć atest wytwórcy stwierdzający zgodność jego wykonania z odpowiednimi normami lub aprobatą techniczną Materiały budowlane Cement Do wykonania studni kablowych zaleca się stosowanie cementu portlandzkiego, spełniającego wymagania normy BN-88/ Cement powinien być dostarczony w opakowaniach spełniających wymagania BN-88/ i składowany w suchych i zadaszonych pomieszczeniach. Piasek Piasek do budowy studni kablowych i do układania kabli w ziemi powinien odpowiadać wymaganiom BN-87/ [1]. Woda Woda do betonu powinna być odmiany 1, zgodnie z wymaganiami PN- 88/B [2]. Barwa wody powinna odpowiadać barwie wody wodociągowej. Woda nie powinna wydzielać zapachu gnilnego oraz nie powinna zawierać zawiesiny, np. grudek Elementy prefabrykowane Prefabrykowane studnie kablowe Prefabrykowane studnie kablowe powinny być wykonane z betonu klasy B 20 zgodnie z normą PN-88/B [3]. Należy zabudować studnie kablowe typu SKR-1, SKO-2g z ramami stalowymi obetonowanymi typu lekkiego oraz jedną oprawą stalową z wywietrznikiem w ciągach komunikacyjnych oraz typu lekkiego w ciągach zieleni. Studnie należy wyposażyć w rury wspornikowe i uchwyty 2- kablowe. Studnie kablowe i jej prefabrykowane elementy mogą być składowane na polu składowym nie zabezpieczonym przed wpływami Strona 4 z 14

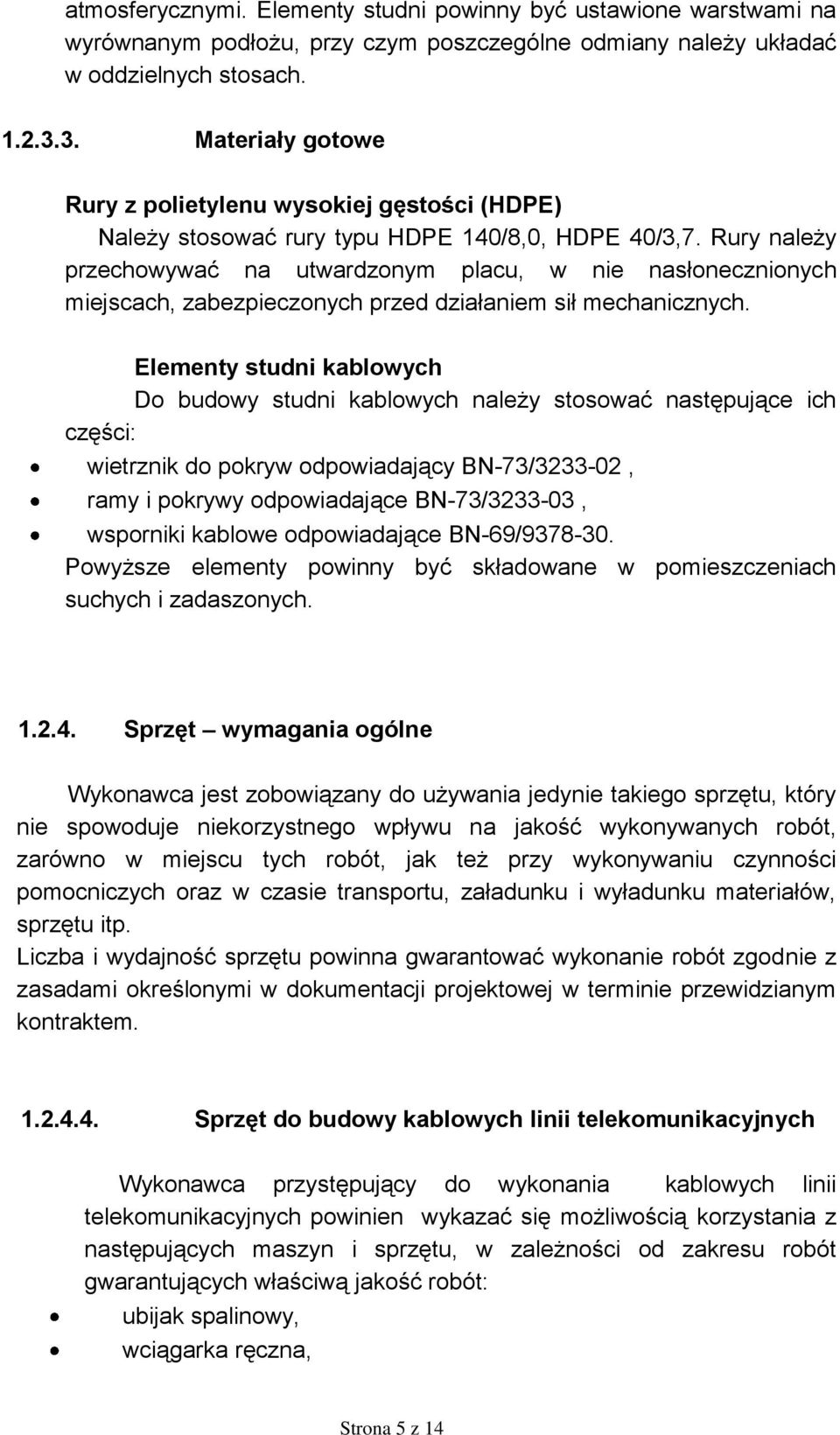

5 atmosferycznymi. Elementy studni powinny być ustawione warstwami na wyrównanym podłożu, przy czym poszczególne odmiany należy układać w oddzielnych stosach Materiały gotowe Rury z polietylenu wysokiej gęstości (HDPE) Należy stosować rury typu HDPE 140/8,0, HDPE 40/3,7. Rury należy przechowywać na utwardzonym placu, w nie nasłonecznionych miejscach, zabezpieczonych przed działaniem sił mechanicznych. Elementy studni kablowych Do budowy studni kablowych należy stosować następujące ich części: wietrznik do pokryw odpowiadający BN-73/ , ramy i pokrywy odpowiadające BN-73/ , wsporniki kablowe odpowiadające BN-69/ Powyższe elementy powinny być składowane w pomieszczeniach suchych i zadaszonych Sprzęt wymagania ogólne Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami określonymi w dokumentacji projektowej w terminie przewidzianym kontraktem Sprzęt do budowy kablowych linii telekomunikacyjnych Wykonawca przystępujący do wykonania kablowych linii telekomunikacyjnych powinien wykazać się możliwością korzystania z następujących maszyn i sprzętu, w zależności od zakresu robót gwarantujących właściwą jakość robót: ubijak spalinowy, wciągarka ręczna, Strona 5 z 14

6 sprężarka powietrzna, spalinowa, przewoźna 10m3/min, koparka jednonaczyniowa kołowa, żuraw samochodowy 4 t, zespół prądnicowy jednofazowy do 2,5 kva Transport wymagania ogólne Wykonawca jest obowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej w terminie przewidzianym kontraktem Transport materiałów i elementów Wykonawca przystępujący do kablowych linii telekomunikacyjnych powinien wykazać się możliwością korzystania z następujących środków transportu, w zależności od zakresu robót: samochód skrzyniowy do 5t, samochód samowyładowczy do 5t, samochód dostawczy, przyczepa do przewozu rurek w kręgach, przyczepa dłużycowa Na środkach transportu przewożone materiały i elementy powinny być zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych elementów Dokładność wykonania Ogólne zasady wykonania robót Wykonawca przed przystąpieniem do wykonywania robót, powinien opracować program zapewnienia jakości. Technologia budowy uzależniona jest od warunków terenowych, występowania przeszkód terenowych oraz nawierzchni utwardzonych. Roboty prowadzone będą wykopem otwartym oraz w miejscach występowania przeszkód terenowych oraz nawierzchni utwardzonych metodą przewiertu płaskiego oraz sterowanego. Szczegółowe rozwiązania techniczne określone zostaną w dokumentacji projektowej: projekt budowlany, projekt wykonawczy z uwzględnieniem zapisów opinii ZUDP oraz uzgodnień branżowych. Strona 6 z 14

7 Budowa studni kanalizacji teletechnicznych Należy wybudować studnie teletechniczne oraz ciągi kanalizacji zgodnie z projektem budowlanym przestrzegając uzgodnień zawartych w protokołach uzgodnień. Roboty należy wykonać zgodnie z normami i przepisami budowy, bezpieczeństwa i higieny pracy. Montaż kolizyjnych elementów linii należy wykonać zgodnie z dokumentacją projektową oraz zaleceniami użytkownika tych urządzeń. Zaleca się zachować następującą kolejność robót: roboty rozpocząć w sposób nie kolidujący z ruchem drogowym oraz pieszym, wykonanie wykopów, ułożenie rur oraz posadowienie studni, zasypanie i zagęszczenie wykopu. Roboty należy wykonać zgodnie z normami i przepisami budowy, bezpieczeństwa i higieny pracy. Wskaźnik zagęszczenia powinien wynosić minimum 0,85 a pod nawierzchniami trwałymi 1,0. Dostosowanie poziomu ram do nowych rzędnych terenu. Ramy studni kablowych zamontować w sposób dostosowany do nowych rzędnych terenu. Wykonane wykopy zasypywać piaskiem zagęszczonym warstwami co 20 cm. Zaleca się montaż i regulację poziomu nowej ramy z pokrywą do rzędnych chodnika po wykonaniu robót związanych z budową chodnika. Roboty należy wykonać zgodnie z normami i przepisami budowy, bezpieczeństwa i higieny pracy Rurociągi teletechniczne Lokalizacja rurociągów Lokalizacja kanalizacji teletechnicznej zgodnie z dokumentacja projektową. Usytuowanie studni kablowych Lokalizacja studni kablowych określona zgodnie w dokumentacji projektowej. Długość przelotów między studniami Długość przelotów między sąsiednimi studniami zgodnie z dokumentacja projektową Głębokość ułożenia kanalizacji Strona 7 z 14

8 Głębokość ułożenia kanalizacji powinna być taka, aby najmniejsze pokrycie liczone od poziomu terenu lub chodnika do górnej powierzchni kanalizacji wynosiło 0,5 m dla kanalizacji rozdzielczej wielootworowej-otworowej. Przy przejściach pod jezdniami głębokość ułożenia kanalizacji powinna być taka, aby odległość od nawierzchni nie była mniejsza od 0,8 m. Jeżeli głębokość ułożenia nie może być zachowana należy pod jezdniami kanalizację zabezpieczyć ławą z pianobetonu. Prostoliniowość przebiegu Kanalizacja powinna, na odcinkach między sąsiednimi studniami, przebiegać po linii prostej. W celu ominięcia przeszkód ciągi kanalizacji z rur PCW mogą być wygięte tak, aby promień wygięcia nie był mniejszy od 6 m. Spadek kanalizacji Kanalizacja powinna być układana ze spadkiem od 1 do 3%. Ciągi kanalizacji Budowana kanalizacja jest czterootworowa. Zestawy z rur Budowane ciągi kanalizacji należy ze względu na trudne warunki terenowe wykonać z rur typu HDPE 40/3/7. Trasa kanalizacji Szczegółowa trasa kanalizacji kablowej określona jest w dokumentacji projektowej. Głębokość wykopów Głębokości wykopów podane są w tablicy 3 normy BN-73/ W przypadkach przewidywanej rozbudowy kanalizacji wykopy powinny być odpowiednio głębsze. Szerokość wykopów Szerokości wykopów podane są w tablicy 4 normy BN-73/ Przygotowanie wykopów Wykopy powinny być tak przygotowane, aby spełniały wymagania podane w punkcie 5.9 normy BN-73/ Ściany wykopów powinny być pochyłe. Wyrównanie i wzmocnienie dna wykopu Strona 8 z 14

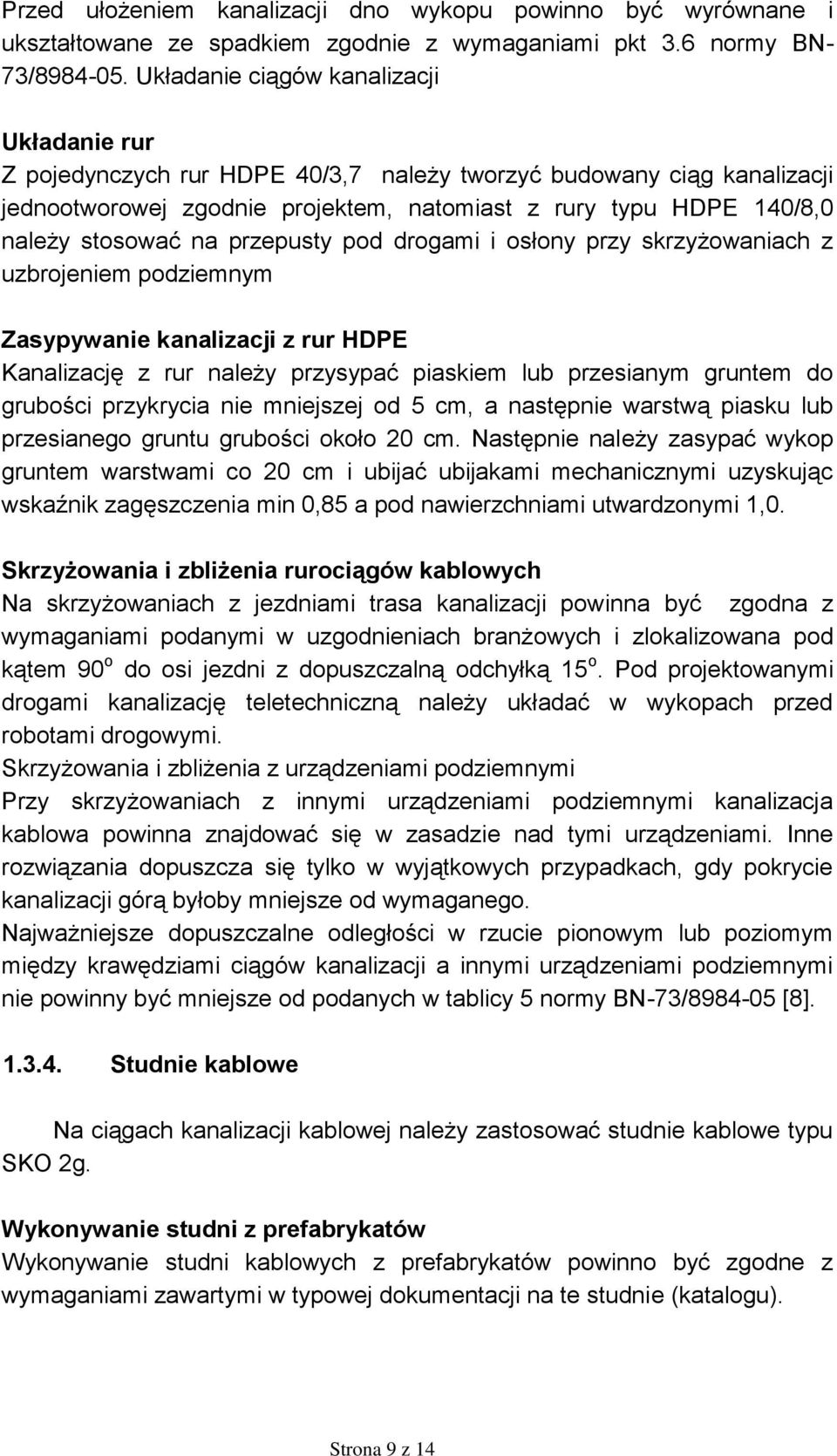

9 Przed ułożeniem kanalizacji dno wykopu powinno być wyrównane i ukształtowane ze spadkiem zgodnie z wymaganiami pkt 3.6 normy BN- 73/ Układanie ciągów kanalizacji Układanie rur Z pojedynczych rur HDPE 40/3,7 należy tworzyć budowany ciąg kanalizacji jednootworowej zgodnie projektem, natomiast z rury typu HDPE 140/8,0 należy stosować na przepusty pod drogami i osłony przy skrzyżowaniach z uzbrojeniem podziemnym Zasypywanie kanalizacji z rur HDPE Kanalizację z rur należy przysypać piaskiem lub przesianym gruntem do grubości przykrycia nie mniejszej od 5 cm, a następnie warstwą piasku lub przesianego gruntu grubości około 20 cm. Następnie należy zasypać wykop gruntem warstwami co 20 cm i ubijać ubijakami mechanicznymi uzyskując wskaźnik zagęszczenia min 0,85 a pod nawierzchniami utwardzonymi 1,0. Skrzyżowania i zbliżenia rurociągów kablowych Na skrzyżowaniach z jezdniami trasa kanalizacji powinna być zgodna z wymaganiami podanymi w uzgodnieniach branżowych i zlokalizowana pod kątem 90 o do osi jezdni z dopuszczalną odchyłką 15 o. Pod projektowanymi drogami kanalizację teletechniczną należy układać w wykopach przed robotami drogowymi. Skrzyżowania i zbliżenia z urządzeniami podziemnymi Przy skrzyżowaniach z innymi urządzeniami podziemnymi kanalizacja kablowa powinna znajdować się w zasadzie nad tymi urządzeniami. Inne rozwiązania dopuszcza się tylko w wyjątkowych przypadkach, gdy pokrycie kanalizacji górą byłoby mniejsze od wymaganego. Najważniejsze dopuszczalne odległości w rzucie pionowym lub poziomym między krawędziami ciągów kanalizacji a innymi urządzeniami podziemnymi nie powinny być mniejsze od podanych w tablicy 5 normy BN-73/ [8] Studnie kablowe Na ciągach kanalizacji kablowej należy zastosować studnie kablowe typu SKO 2g. Wykonywanie studni z prefabrykatów Wykonywanie studni kablowych z prefabrykatów powinno być zgodne z wymaganiami zawartymi w typowej dokumentacji na te studnie (katalogu). Strona 9 z 14

10 Zasady kontroli jakości robót Celem kontroli jest stwierdzenie osiągnięcia założonej jakości wykonywanych robót przy przebudowie linii kablowej. Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wskazania Inwestorowi zgodności dostarczonych materiałów i realizowanych robót z dokumentacją projektową. Przed przystąpieniem do badania, Wykonawca powinien powiadomić Inwestora o rodzaju i terminie badania. Po wykonaniu badania, Wykonawca przedstawia na piśmie wyniki badań do akceptacji Inwestora. Wykonawca powiadamia pisemnie Inwestora o zakończeniu każdej roboty zanikającej, którą może kontynuować dopiero po pisemnej akceptacji odbioru przez Inwestora. Kontrola jakości robót telekomunikacyjnych powinna odbywać się w obecności przedstawicieli służb techniczno eksploatacyjnych Inwestora. Jakość robót musi uzyskać akceptację tych instytucji. Rurociąg teletechniczny Kontrola jakości wykonania rurociągu teletechnicznego polega na sprawdzeniu: trasy rurociągu przez oględziny uporządkowania terenu wzdłuż ciągów rurociągu w miejscach lokalizacji rur osłonowych oraz studni kablowych, przebiegu trasy na zgodność z dokumentacją projektową, prawidłowości wykonania ciągów rurociągu polegającej na sprawdzeniu drożności oraz szczelności rur, wykonania skrzyżowań z obiektami, prawidłowości budowy studni kablowych polegającej na sprawdzeniu wymagań normy BN-85/ [4]. Wykopy pod kable i rurociagi Lokalizacja, wymiary i zabezpieczenie ścian wykopu powinno być zgodne z dokumentacją projektową. Po zasypaniu fundamentów lub kabli należy sprawdzić wskaźnik zagęszczenia gruntu oraz sprawdzić sposób usunięcia nadmiaru gruntu z wykopu. Linia kablowa lub rurociąg kablowy W czasie wykonywania i po zakończeniu robót kablowych należy przeprowadzić następujące pomiary: głębokości zakopania kabla, grubości podsypki piaskowej nad i pod kablem, odległości folii ochronnej od kabla, Strona 10 z 14

11 Ponadto należy sprawdzić wskaźnik zagęszczenia gruntu nad kablem i rozplantowanie nadmiaru ziemi. Ocena wyników badań Przedstawioną do odbioru kablową linię telekomunikacyjną należy uznać za wykonaną zgodnie z wymaganiami normy, jeżeli sprawdzenia i pomiary dały dodatni wynik. Elementy linii i urządzenia, które w wyniku przeprowadzonych badań otrzymały ocenę ujemną, powinny być wymienione lub poprawione i ponownie zgłoszone do odbioru Normy 1. BN-87/ Kruszywa mineralne do nawierzchni drogowych. Piasek. 2. PN-88/B Materiały budowlane. Woda do betonów i zapraw. 3. PN-88/B Beton zwykły. 4. BN-85/ Telekomunikacyjne sieci kablowe miejscowe. Studnie kablowe. Klasyfikacja i wymiary. 5. BN-80/C Rury z nieplastyfikowanego polichlorku winylu (PCW). 6. PN-76/D Bębny kablowe. 7. BN-73/ Kanalizacja kablowa. Ogólne wymagania i badania. 8. BN-76/ Narzędzia teletechniczne i przybory pomocnicze. Sprawdzian do układania bloków betonowych. 9. PN-85/T Telekomunikacyjne kable miejscowe z wiązkami czwórkowymi o izolacji papierowej i powłoce ołowianej. Ogólne wymagania i badania. 10. PN-85/T Telekomunikacyjne kable miejscowe z wiązkami czwórkowymi o izolacji papierowej, o powłoce ołowianej, nieopancerzone i opancerzone. 11. PN-85/T Telekomunikacyjne kable miejscowe z wiązkami czwórkowymi, pęczkowe, o izolacji polietylenowej z zaporą przeciwwilgociową, nieopancerzone i opancerzone z osłoną polietylenową lub polwinitową. 12. PN-83/T Telekomunikacyjne kable miejscowe z wiązkami czwórkowymi, pęczkowe, o izolacji polietylenowej. Ogólne wymagania i badania. 13. BN-80/ Skrzynka kablowa 10/ BN-85/ Skrzynki kablowe 30-parowe. 15. BN-65/ Złącza lutowane. Wymagania techniczne. Strona 11 z 14

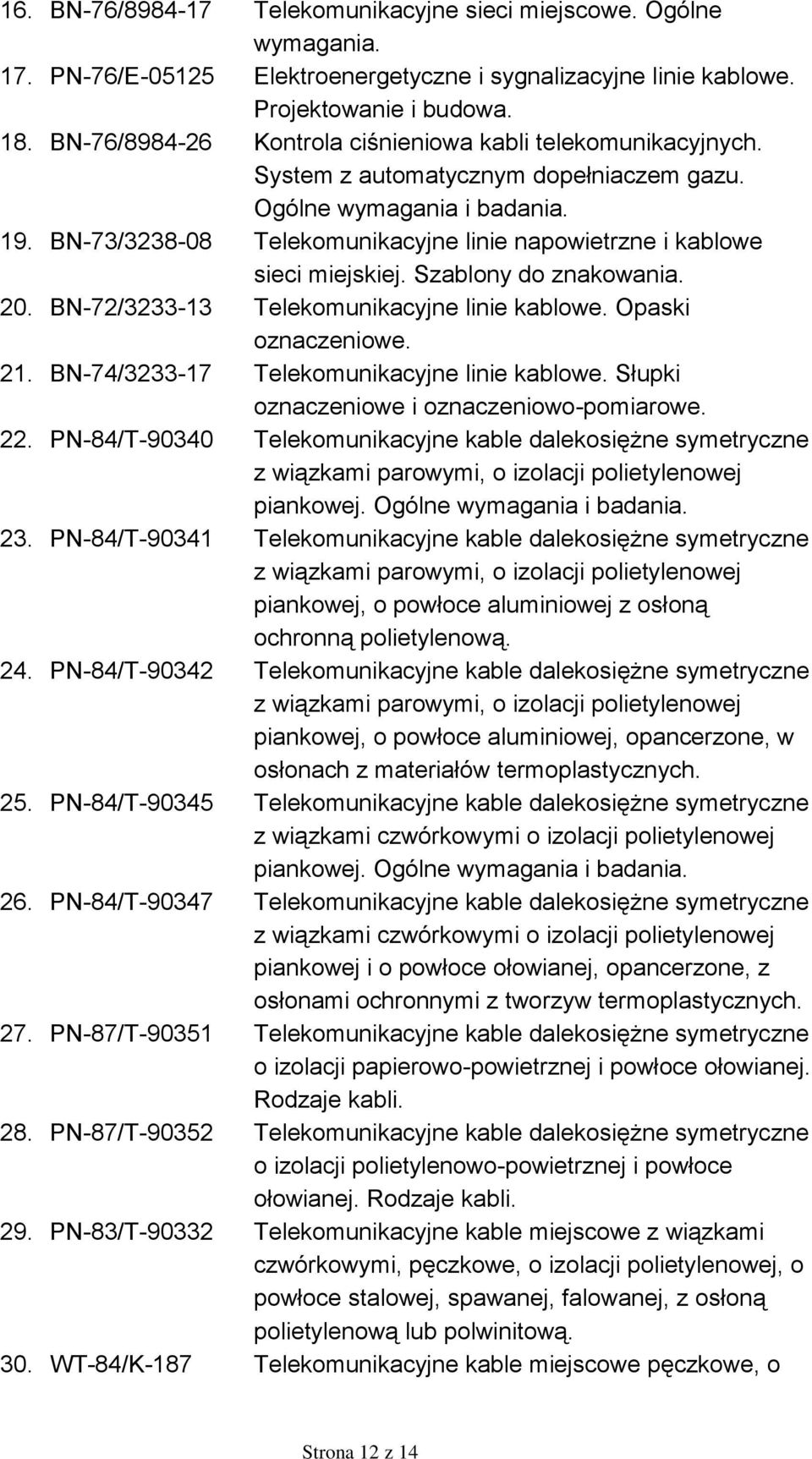

12 16. BN-76/ Telekomunikacyjne sieci miejscowe. Ogólne wymagania. 17. PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. 18. BN-76/ Kontrola ciśnieniowa kabli telekomunikacyjnych. System z automatycznym dopełniaczem gazu. Ogólne wymagania i badania. 19. BN-73/ Telekomunikacyjne linie napowietrzne i kablowe sieci miejskiej. Szablony do znakowania. 20. BN-72/ Telekomunikacyjne linie kablowe. Opaski oznaczeniowe. 21. BN-74/ Telekomunikacyjne linie kablowe. Słupki oznaczeniowe i oznaczeniowo-pomiarowe. 22. PN-84/T Telekomunikacyjne kable dalekosiężne symetryczne z wiązkami parowymi, o izolacji polietylenowej piankowej. Ogólne wymagania i badania. 23. PN-84/T Telekomunikacyjne kable dalekosiężne symetryczne z wiązkami parowymi, o izolacji polietylenowej piankowej, o powłoce aluminiowej z osłoną ochronną polietylenową. 24. PN-84/T Telekomunikacyjne kable dalekosiężne symetryczne z wiązkami parowymi, o izolacji polietylenowej piankowej, o powłoce aluminiowej, opancerzone, w osłonach z materiałów termoplastycznych. 25. PN-84/T Telekomunikacyjne kable dalekosiężne symetryczne z wiązkami czwórkowymi o izolacji polietylenowej piankowej. Ogólne wymagania i badania. 26. PN-84/T Telekomunikacyjne kable dalekosiężne symetryczne z wiązkami czwórkowymi o izolacji polietylenowej piankowej i o powłoce ołowianej, opancerzone, z osłonami ochronnymi z tworzyw termoplastycznych. 27. PN-87/T Telekomunikacyjne kable dalekosiężne symetryczne o izolacji papierowo-powietrznej i powłoce ołowianej. Rodzaje kabli. 28. PN-87/T Telekomunikacyjne kable dalekosiężne symetryczne o izolacji polietylenowo-powietrznej i powłoce ołowianej. Rodzaje kabli. 29. PN-83/T Telekomunikacyjne kable miejscowe z wiązkami czwórkowymi, pęczkowe, o izolacji polietylenowej, o powłoce stalowej, spawanej, falowanej, z osłoną polietylenową lub polwinitową. 30. WT-84/K-187 Telekomunikacyjne kable miejscowe pęczkowe, o Strona 12 z 14

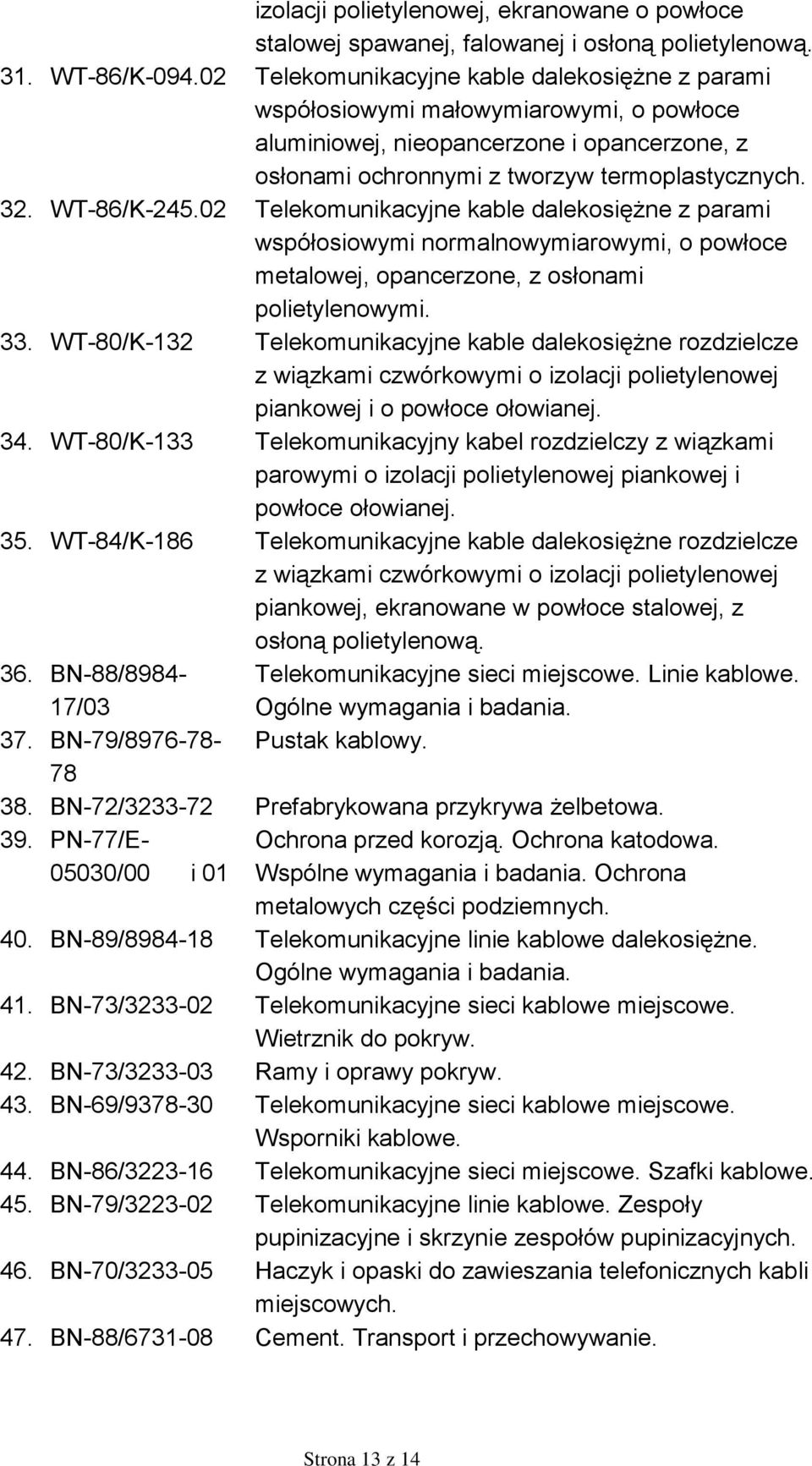

13 izolacji polietylenowej, ekranowane o powłoce stalowej spawanej, falowanej i osłoną polietylenową. 31. WT-86/K Telekomunikacyjne kable dalekosiężne z parami współosiowymi małowymiarowymi, o powłoce aluminiowej, nieopancerzone i opancerzone, z osłonami ochronnymi z tworzyw termoplastycznych. 32. WT-86/K Telekomunikacyjne kable dalekosiężne z parami współosiowymi normalnowymiarowymi, o powłoce metalowej, opancerzone, z osłonami polietylenowymi. 33. WT-80/K-132 Telekomunikacyjne kable dalekosiężne rozdzielcze z wiązkami czwórkowymi o izolacji polietylenowej piankowej i o powłoce ołowianej. 34. WT-80/K-133 Telekomunikacyjny kabel rozdzielczy z wiązkami parowymi o izolacji polietylenowej piankowej i powłoce ołowianej. 35. WT-84/K-186 Telekomunikacyjne kable dalekosiężne rozdzielcze z wiązkami czwórkowymi o izolacji polietylenowej piankowej, ekranowane w powłoce stalowej, z osłoną polietylenową. 36. BN-88/8984- Telekomunikacyjne sieci miejscowe. Linie kablowe. 17/03 Ogólne wymagania i badania. 37. BN-79/ Pustak kablowy BN-72/ Prefabrykowana przykrywa żelbetowa. 39. PN-77/E /00 i 01 Ochrona przed korozją. Ochrona katodowa. Wspólne wymagania i badania. Ochrona metalowych części podziemnych. 40. BN-89/ Telekomunikacyjne linie kablowe dalekosiężne. Ogólne wymagania i badania. 41. BN-73/ Telekomunikacyjne sieci kablowe miejscowe. Wietrznik do pokryw. 42. BN-73/ Ramy i oprawy pokryw. 43. BN-69/ Telekomunikacyjne sieci kablowe miejscowe. Wsporniki kablowe. 44. BN-86/ Telekomunikacyjne sieci miejscowe. Szafki kablowe. 45. BN-79/ Telekomunikacyjne linie kablowe. Zespoły pupinizacyjne i skrzynie zespołów pupinizacyjnych. 46. BN-70/ Haczyk i opaski do zawieszania telefonicznych kabli miejscowych. 47. BN-88/ Cement. Transport i przechowywanie. Strona 13 z 14

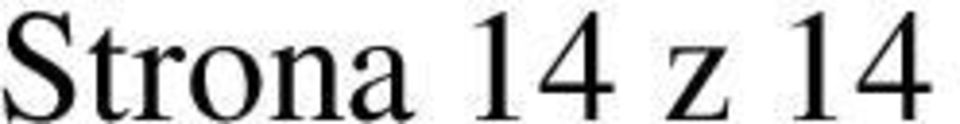

14 Strona 14 z 14
