1 PROFESJONALNE KABINY LAKIERNICZE

2 O Firmie ASTHERM Sp. z o.o. działa od 2005 rou. Jej wspólnicy i założyciele już we wcześniejszych latach swojej działalności zawodowo zajmowali się tematyą urządzeń służących do laierowania. Naszą obecną pozycję zbudowaliśmy na solidnych podstawach - na wiedzy i ompetencji oraz rzetelności wobec naszych Klientów. Dbamy o innowacyjność i energooszczędność naszych produtów, bo wiemy, że w efecie reduuje to oszty ich esploatacji ponoszone przez Klienta. Nasze ompetencje to: usługi projetowania producja urządzeń dostawa i montaż zamówionych urządzeń obsługa serwisowa W ciągu pierwszych 8 lat działalności wyproduowaliśmy oraz zainstalowaliśmy ponad 300 urządzeń własnej onstrucji wyorzystywanych głównie w przemyśle meblarsim, metalowym oraz motoryzacyjnym. Realizowane zlecenia dotyczyły zarówno dużych i osztownych abin laierniczych wraz ze strefą przygotowawczą, ja i mniejszych urządzeń taich ja np. ściani laiernicze. Więszość z tych realizacji, już po oresie gwarancyjnym, objęta jest nadal naszą opieą serwisową, stąd też serwis staje się coraz bardziej znaczącą częścią naszej działalności. Siedziba firmy znajduje się w Górze Kalwarii. Warszawy. Wysoa jaość naszych produtów to jeden z naszych priorytetów od maja 2013 rou posiadamy Certyfiat TUV ISO 9001:2008. Od listopada 2008 rou, nieprzerwanie uczestniczymy w programie Rzetelna Firma. Naszą siłą jest ompetencja. Nasze produty to jej efet ońcowy. 2

3 NASZE PRODUKTY Dla branży motoryzacyjnej: Dla branży meblarsiej: abiny laierniczo-suszące strefy przygotowawcze pomieszczenia mieszalniów abiny laiernicze abiny susząco laiernicze strefy przygotowawcze laiernicze strefy przygotowawcze szlifiersie stoły laiernicze stoły szlifiersie odciągi szlifiersie pomieszczenia mieszalniów omplesowe linie malarsie z transportem Dla przemysłu: PONADTO: wielogabarytowe abiny laierniczosuszące abiny laiernicze abiny suszące strefy przygotowawcze pomieszczenia mieszalniów omplesowe linie malarsie z transportem centrale nawiewczo-grzewcze ułady reuperacji ściany malarsie 3

4 URZĄDZENIA DLA BRANŻY MOTORYZACYJNEJ Kabiny laiernicze dla motoryzacji, to najczęściej abiny laierniczo-suszące. W załadach mających odpowiednie waruni loalowe i planujących odpowiednio duży przerób instaluje się osobne abiny laiernicze połączone z abiną suszącą. W taich rozwiązaniach stosuje się często tzw. szynowe wózi laiernicze na tórych pomalowane auto jest przesuwane do abiny suszącej. W przypadu taiego rozwiązania możliwy jest również transport poprzeczny, czyli ustawienie abin obo siebie i połączenie ich dużą bramą rolowaną. W abinie standardowej czyli laierniczo-suszącej cały proces malowania, podsuszania międzywarstw, ponownego malowania i suszenia ońcowego odbywa się w jednym miejscu, bez przestawiania malowanego pojazdu. Kabiny laiernicze ASTHERM projetowane są ta, by zapewnić ja najwięszą wszechstronność, dlatego przyjęliśmy, że standardowa wysoość abiny wewnątrz, mierzona od powierzchni rat podłogowych do filtra sufitowego wynosi aż 3000 mm. Dzięi temu w taiej abinie można obsługiwać wszystie samochody osobowe, vany, mirobusy, samochody terenowe oraz więszość najczęściej spotyanych busów. Również trójdzielna brama wjazdowa o dużej szeroości 3000 mm ma wysoość równą wysoości abiny wewnątrz. Ponieważ nasi odbiorcy mają różne potrzeby, różne waruni loalowe, różne możliwości budżetowe, różne oczeiwania jaościowe produtu oraz różne podejście do westii osztów użytowania urządzeń, stworzyliśmy trzy linie handlowe urządzeń, w myśl zasady ażdemu według potrzeb. 4

5 URZĄDZENIA DLA BRANŻY MEBLARSKIEJ Kabiny laiernicze dla przemysłu meblarsiego to najczęściej osobne abiny laiernicze i oddzielne abiny suszące. W tym przypadu wielość abiny laierniczej dopasowana jest do ilości malarzy pracujących jednocześnie, wielości malowanych detali, przyjętej technologii malowania i warunów loalowych. W abinach laierniczych dla przemysłu meblarsiego stosowany jest różny, zależny od potrzeb, ruch powietrza - pionowy lub pionowo-poziomy. Wyciąg zapylonego powietrza w abinie z pionowym ruchem odbywa się przez raty podłogowe, a w abinie z pionowo-poziomym ruchem przez filtry zloalizowane w ścianie bocznej/szczytowej lub też jednocześnie przez raty podłogowe i filtry w ścianie bocznej/szczytowej. W laierni istotnym czynniiem jest jasność i rozmieszczenie oświetlenia. W zależności od profilu producji proponujemy różne warianty: lampy pionowe, lampy poziome, również w dwóch i więcej rzędach, lampy poziome + lampy w suficie świecące do dołu. Podobnie ja w przypadu sposobu wentylacji, tu również uzgadniamy i proponujemy najwłaściwsze rozwiązanie, zależne od specyfii producji. Ułady wentylacyjno-grzewcze, albo zapewniają parametry bezpieczeństwa zawarte w normach, albo przygotowywane są na podstawie indywidualnych opracowań. Systemy ogrzewania powietrza: olejowe, gazowe, gorąco-wodne. Dodatowo ułady reuperacji oparte o bezobsługowe wymiennii rzyżowe o sprawnościach znamionowych do 75%. 5

6 astherm.pl URZĄDZENIA DLA PRZEMYSŁU Kabiny laiernicze dla przemysłu metalowego to najczęściej abiny laierniczo-suszące, ale w zależności od potrzeb spotyane są również rozwiązania oparte na oddzielnych abinach laierniczej i suszącej. Wielość abiny laierniczej dopasowana jest do ilości malarzy pracujących jednocześnie, wielości i ciężar malowanych detali, sposób ich transportu, przyjętej technologii malowania i warunów loalowych. W abinach laierniczych dla przemysłu metalowego stosowany jest najczęściej pionowy ruch powietrza. Zawsze występuje nawiew ciepłego, czystego powietrza przez sufit filtracyjny, dzięi czemu laierni oddycha czystym powietrzem, a sufit filtracyjny zmieszczony jest bezpośrednio nad stanowisiem laierowania. Wyciąg zapylonego powietrza obywa się najczęściej przez raty podłogowe lub boczne anały wyciągowe, co jest alternatywą jeżeli nie można wyonać anału betonowego. Każde z tych rozwiązań ma zalety i wady, a o wyborze decydujemy wspólnie z Inwestorem po oreśleniu rodzaju i ilości malowań oraz orzyści wyniających z poszczególnych rozwiązań. W laierni istotnym czynniiem jest jasność i rozmieszczenie oświetlenia. W zależności od profilu producji proponujemy różne warianty: lampy pionowe, lampy poziome, również w dwóch, trzech lub czterech rzędach. Podobnie ja w przypadu sposobu wentylacji, tu również uzgadniamy i proponujemy najwłaściwsze rozwiązanie, zależne od specyfii producji. Ułady wentylacyjno-grzewcze albo zapewniają parametry bezpieczeństwa zawarte w normach, albo przygotowywane są na podstawie indywidualnych opracowań. Systemy ogrzewania powietrza: olejowe, gazowe, gorąco-wodne. Dodatowo ułady reuperacji oparte o bezobsługowe wymiennii rzyżowe o sprawnościach znamionowych do 75%. Kabiny suszące budowane są w technologii abin laierniczych, ale najczęściej są posadowione bez podziemnych anałów powietrznych, co ogranicza oszty inwestycji. Wielość uładu wentylacyjnego dopasowywana jest do wielości wsadu do abiny suszącej. Podobnie ja w abinach laierniczych możliwe jest ogrzewanie za pomocą różnych mediów. 6

7 INNE URZĄDZENIA UKŁADY REKUPERACJI oparte są na technologii wymienniów płytowych, rzyżowych, wyonywanych bez udziału silionu i z płytami o odstępach zwięszonych nawet do 12 mm. Specjalnie tłoczona powierzchnia płyt zapobiega trwałemu zanieczyszczeniu pyłami laierniczymi oraz zapewnia ja najwięszą powierzchnię wymiany. Ze względu na znaomity stosune ceny do efetywności, najczęściej stosujemy wymiennii o sprawności 60%, aczolwie sprawność znamionowa stosowanych przez nas wymienniów może osiągnąć nawet 75%. W uładach reuperacji stosujemy wentylatory wysoociśnieniowe mogące osiągnąć założoną wydajność wentylacyjną przy oporze Pa oraz instalujemy uład bypass (automatycznie puszczający powietrze boiem w przypadu zbyt małej różnicy temperatur), tóry w połączeniu z falowniami sterującymi prędością obrotową silniów oraz automatyczną regulacją ciśnienia w abinie znacznie obniża zużycie energii eletrycznej. ŚCIANY MALARSKIE, STANOWISKA MALARSKIE I ŚCIANY LAKIERNICZE mają za zadanie odprowadzenie mgły laierniczej i oparów rozpuszczalniów ze strefy pracy i miejsca przebywania ludzi. Urządzenia te najczęściej wyposażone są w tzw. filtry suche, ale możliwe również jest ich wyonanie z filtrem wodnym. Ze względu na to, że laierowanie powinno odbywać się w ierunu filtrów i działającej wentylacji wyciągowej, oraz na onieczność obracania malowanym detalem, ściany malarsie mają zastosowanie do malowania przedmiotów o stosunowo niewielich gabarytach. Szeroości naszych standardowych ścian malarsich to 160, 240, 320, 400 lub 480 cm, przy stałej wysoości 200 cm. Urządzenia dostarczane przez nas są ompletne, wyposażone w filtry i uład wentylacyjny wyciągowy oraz posiadają sterowanie analogowe. Każdą ścianę malarsą możemy dodatowo wyposażyć w filtr węglowy, oświetlenie oraz uład płynnej regulacji wydajności wentylacji. CENTRALE NAWIEWNO-GRZEWCZE, zazwyczaj nawiewno-wyciągowe lub tylo nawiewne, mają zastosowanie w ogrzewaniu hal i pomieszczeń producyjnych oraz w wentylacji obietów. Mogą być wyposażone w uład grzewczy gorąco-wodny, gazowy lub olejowy oraz w uład reuperacji (odzysiwania ciepła). Wydajności wentylacyjne i spręż dyspozycyjny oreśla projetant instalacji wentylacyjnej lub przyszły użytowni. KABINY DŹWIĘKOCHŁONNE mają za zadanie poprawienie omfortu pracy osób narażonych na nadmierny hałas na stanowisu pracy, a tym samym spełnienie wymogów przepisów BHP. Jesteśmy w stanie dostosować ich wszelie parametry do indywidualnych wymagań przyszłego użytownia - od wielości abiny, przez stopień jej izolacji austycznej, po dodatowy, autonomiczny system wentylacji i stabilizacji temperatury wewnątrz. 7

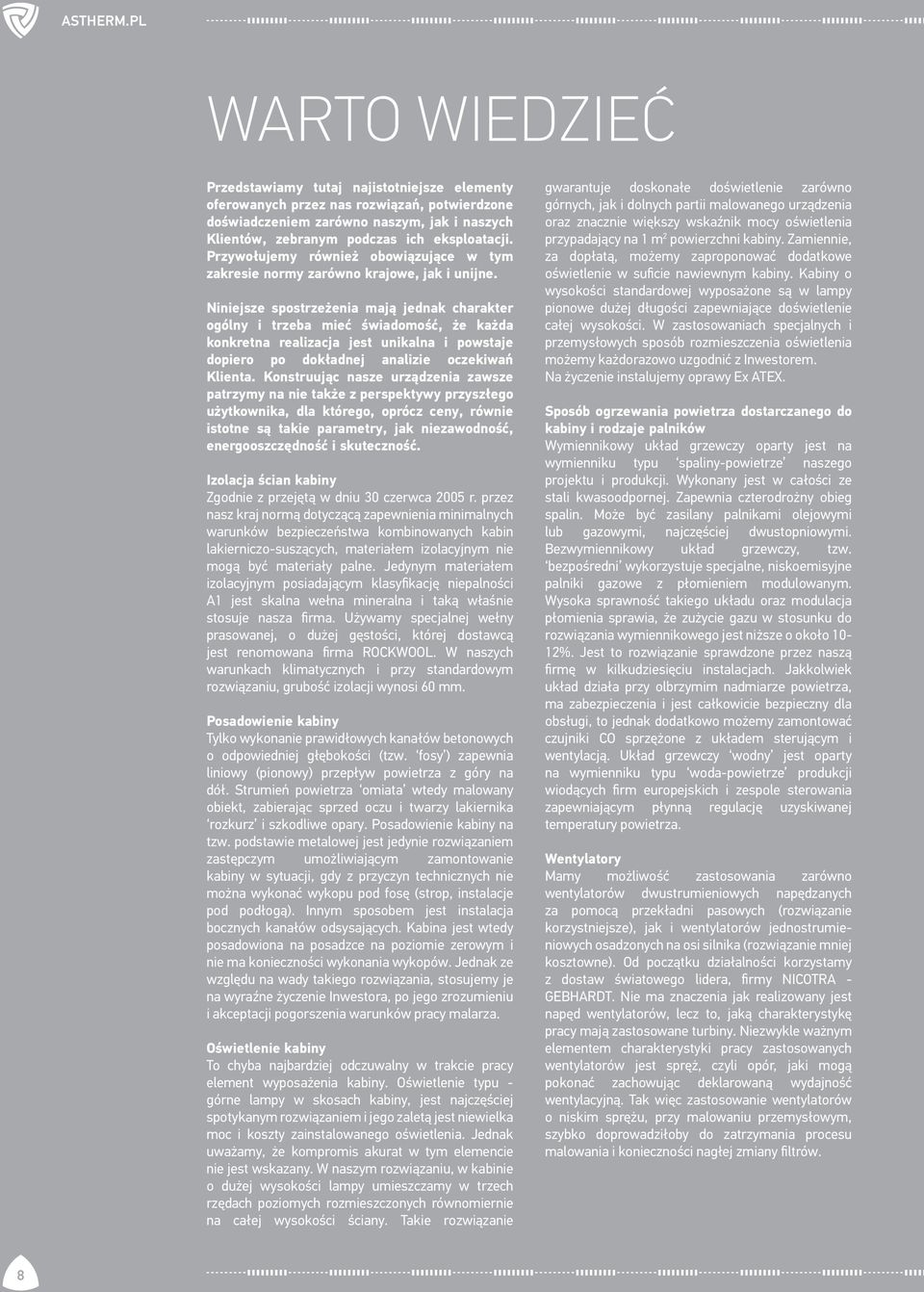

8 WARTO WIEDZIEĆ Przedstawiamy tutaj najistotniejsze elementy oferowanych przez nas rozwiązań, potwierdzone doświadczeniem zarówno naszym, ja i naszych Klientów, zebranym podczas ich esploatacji. Przywołujemy również obowiązujące w tym zaresie normy zarówno rajowe, ja i unijne. Niniejsze spostrzeżenia mają jedna charater ogólny i trzeba mieć świadomość, że ażda onretna realizacja jest unialna i powstaje dopiero po doładnej analizie oczeiwań Klienta. Konstruując nasze urządzenia zawsze patrzymy na nie taże z perspetywy przyszłego użytownia, dla tórego, oprócz ceny, równie istotne są taie parametry, ja niezawodność, energooszczędność i suteczność. Izolacja ścian abiny Zgodnie z przejętą w dniu 30 czerwca 2005 r. przez nasz raj normą dotyczącą zapewnienia minimalnych warunów bezpieczeństwa ombinowanych abin laierniczo-suszących, materiałem izolacyjnym nie mogą być materiały palne. Jedynym materiałem izolacyjnym posiadającym lasyfiację niepalności A1 jest salna wełna mineralna i taą właśnie stosuje nasza firma. Używamy specjalnej wełny prasowanej, o dużej gęstości, tórej dostawcą jest renomowana firma ROCKWOOL. W naszych warunach limatycznych i przy standardowym rozwiązaniu, grubość izolacji wynosi 60 mm. Posadowienie abiny Tylo wyonanie prawidłowych anałów betonowych o odpowiedniej głęboości (tzw. fosy ) zapewnia liniowy (pionowy) przepływ powietrza z góry na dół. Strumień powietrza omiata wtedy malowany obiet, zabierając sprzed oczu i twarzy laiernia rozurz i szodliwe opary. Posadowienie abiny na tzw. podstawie metalowej jest jedynie rozwiązaniem zastępczym umożliwiającym zamontowanie abiny w sytuacji, gdy z przyczyn technicznych nie można wyonać wyopu pod fosę (strop, instalacje pod podłogą). Innym sposobem jest instalacja bocznych anałów odsysających. Kabina jest wtedy posadowiona na posadzce na poziomie zerowym i nie ma onieczności wyonania wyopów. Jedna ze względu na wady taiego rozwiązania, stosujemy je na wyraźne życzenie Inwestora, po jego zrozumieniu i aceptacji pogorszenia warunów pracy malarza. Oświetlenie abiny To chyba najbardziej odczuwalny w tracie pracy element wyposażenia abiny. Oświetlenie typu - górne lampy w sosach abiny, jest najczęściej spotyanym rozwiązaniem i jego zaletą jest niewiela moc i oszty zainstalowanego oświetlenia. Jedna uważamy, że ompromis aurat w tym elemencie nie jest wsazany. W naszym rozwiązaniu, w abinie o dużej wysoości lampy umieszczamy w trzech rzędach poziomych rozmieszczonych równomiernie na całej wysoości ściany. Taie rozwiązanie gwarantuje dosonałe doświetlenie zarówno górnych, ja i dolnych partii malowanego urządzenia oraz znacznie więszy wsaźni mocy oświetlenia przypadający na 1 m 2 powierzchni abiny. Zamiennie, za dopłatą, możemy zaproponować dodatowe oświetlenie w suficie nawiewnym abiny. Kabiny o wysoości standardowej wyposażone są w lampy pionowe dużej długości zapewniające doświetlenie całej wysoości. W zastosowaniach specjalnych i przemysłowych sposób rozmieszczenia oświetlenia możemy ażdorazowo uzgodnić z Inwestorem. Na życzenie instalujemy oprawy Ex ATEX. Sposób ogrzewania powietrza dostarczanego do abiny i rodzaje palniów Wymienniowy uład grzewczy oparty jest na wymienniu typu spaliny-powietrze naszego projetu i producji. Wyonany jest w całości ze stali wasoodpornej. Zapewnia czterodrożny obieg spalin. Może być zasilany palniami olejowymi lub gazowymi, najczęściej dwustopniowymi. Bezwymienniowy uład grzewczy, tzw. bezpośredni wyorzystuje specjalne, nisoemisyjne palnii gazowe z płomieniem modulowanym. Wysoa sprawność taiego uładu oraz modulacja płomienia sprawia, że zużycie gazu w stosunu do rozwiązania wymienniowego jest niższe o ooło 10-12%. Jest to rozwiązanie sprawdzone przez naszą firmę w iludziesięciu instalacjach. Jaolwie uład działa przy olbrzymim nadmiarze powietrza, ma zabezpieczenia i jest całowicie bezpieczny dla obsługi, to jedna dodatowo możemy zamontować czujnii CO sprzężone z uładem sterującym i wentylacją. Uład grzewczy wodny jest oparty na wymienniu typu woda-powietrze producji wiodących firm europejsich i zespole sterowania zapewniającym płynną regulację uzysiwanej temperatury powietrza. Wentylatory Mamy możliwość zastosowania zarówno wentylatorów dwustrumieniowych napędzanych za pomocą przeładni pasowych (rozwiązanie orzystniejsze), ja i wentylatorów jednostrumieniowych osadzonych na osi silnia (rozwiązanie mniej osztowne). Od początu działalności orzystamy z dostaw światowego lidera, firmy NICOTRA - GEBHARDT. Nie ma znaczenia ja realizowany jest napęd wentylatorów, lecz to, jaą charaterystyę pracy mają zastosowane turbiny. Niezwyle ważnym elementem charaterystyi pracy zastosowanych wentylatorów jest spręż, czyli opór, jai mogą poonać zachowując delarowaną wydajność wentylacyjną. Ta więc zastosowanie wentylatorów o nisim sprężu, przy malowaniu przemysłowym, szybo doprowadziłoby do zatrzymania procesu malowania i onieczności nagłej zmiany filtrów. 8

9 SKONTAKTUJ Ułady filtracji powietrza SIĘ Z NAMI W rozwiązaniu podstawowym zastosowane filtry mają dwa zadania: po pierwsze dostarczyć do wnętrza abiny czyste powietrze, po drugie - wyrzucić z abiny powietrze pozbawione cząste laierniczych stałych. Jeżeli zachodzi onieczność oczyszczenia powietrza wyrzucanego z substancji lotnych najczęściej stosuje się filtry z węglem atywnym. W uładzie dolotowym (nawiewnym) zainstalowane są filtry worowe przed wentylatorem (tu bardzo ważna jest powierzchnia tych filtrów - zbyt nisa powoduje duży opór i onieczność częstych wymian) oraz filtry sufitowe w abinie, będące filtrami o dużej gęstości zdolnymi do zatrzymywania więszości pyłów. Pod ratami podłogowymi instalujemy specjalne filtry tzw. zmienno ierunowe lub labiryntowe. Przy zastosowaniu uładu wentylacyjnego o dużym strumieniu i wysoim sprężu, suteczność tych filtrów jest bardzo wysoa. Jedna nawet wtedy ochraniamy wentylator wyciągowy olejną grupą filtrów worowych, ponownie o dużej powierzchni. Jeżeli w uładzie zainstalowany jest uład reuperacji, przed nim montowane są jeszcze dodatowe filtry ochraniające przed możliwością zanieczyszczenia wymiennia płytowego. Również instalacja filtra węglowego jest chroniona olejnym dodatowym filtrem chroniącym wład węglowy przed zanieczyszczeniem mechanicznym. Bramy i drzwi serwisowe W abinach przemysłowych montujemy zazwyczaj bramy rolowane, izolowane, z napędem eletrycznym. Drzwi serwisowe, naszej producji - ich wielość, ilość i rozmieszczenie oreśla ww. norma - wyposażone są w atestowane zami antypaniczne oraz szyby bezpieczne. Bramy srzydłowe do abin standardowych wyonujemy w naszym załadzie. Sterowanie Stosujemy ułady sterujące ASTRONIC oparte na urządzeniach PLC Mitsubishi i oprogramowaniu pisanym specjalnie dla naszych urządzeń. Oprogramowanie, oprócz normalnego sterowania trybami pracy poszczególnych secji ażdej z abin i stref, ma specjalne programy tórych zastosowanie radyalnie zmniejsza oszty esploatacyjne (np. program ESS = Energy Saving System) i przyspiesza nietóre procesy (program QDS = Quic Drying System). Uład APC czyli Automatic Pressure Control dba o utrzymanie stabilnych warunów pracy niezależnie od stopnia zanieczyszczenia uładów filtracji (w zaresie ich normalnej esploatacji). W standardzie jest również analogowy system sterujący wyposażony w elementy nastawne, zabezpieczenia, wyłączni bezpieczeństwa i liczni czasu pracy. Ułady reuperacji To ułady służące do odzysiwania ciepła. Oparte na technologii wymienniów płytowych, rzyżowych, wyonywanych w wersji specjalnej dla laierni bez udziału silionu i z płytami o zwięszonych odstępach, nawet do 12 mm, oraz specjalnie tłoczonej powierzchni w celu zapobieżenia trwałemu zanieczyszczeniu pyłami laierniczymi i zapewnieniu ja najwięszej wymiany. Sprawność znamionowa stosowanych przez nas wymienniów płytowych jest uzgadniana z Inwestorem i może osiągnąć nawet 75% sprawności znamionowej. Najczęściej stosujemy wymiennii o sprawności 60%. Ze względu na opory przepływu powietrza przez wymienni płytowy onieczna jest zmiana wentylatorów, silniów, napędu i sterowania. W abinie laierniczej standardowej, bez uładu reuperacji, wydajność wentylacyjna obliczana jest dla sprężu najczęściej od Pa (abiny nisobudżetowe) do Pa (abiny wysoiej jaości). W przypadu zastosowania uładu reuperacji onieczne jest zastosowanie wentylatorów mogących osiągnąć założoną wydajność wentylacyjną przy oporze Pa, w zależności od znamionowego oporu wymiennia płytowego. Dodatowo instalujemy również w uładzie reuperacji uład tzw. bypass, czyli automatycznie działający system, tóry w przypadu zbyt małej różnicy potencjałów temperatury (lato) puszcza powietrze boiem, bez oporu wymiennia płytowego. W połączeniu z falowniami sterującymi prędością obrotową silniów i co za tym idzie wydajnością uładu wentylacji, oraz automatyczną regulacją ciśnienia w abinie, zmniejsza się wtedy w sposób drastyczny zużycie energii eletrycznej. W tym rozwiązaniu nie ma potrzeby wyjmowania wymiennia rzyżowego na ores letni. Normy i standardy PN:EN13355:2004+A1:2010 PN-EN12215+A1:2009 PN-EN1539:2012 Dyretywa Maszynowa 2006/42/WE Urządzenia oznaowane są znaiem CE i dostarczane z Delaracją Zgodności WE. 9

10 REALIZACJE Oferowane rozwiązania zostały dobrze sprawdzone w pratyce, ale doświadczenia z ich codziennej, intensywnej esploatacji i nowe technologie wciąż pozwalają na ich udosonalanie. GWARANTOWANA JAKOŚĆ Korzystamy ze sprawdzonych podzespołów bo z doświadczenia wiemy, że ich jaość przełada się na niezawodność i bezawaryjną esploatację. NIEZAWODNY I SZYBKI SERWIS To duża część naszego sucesu - współpracujemy bowiem z firmami producyjnymi i dosonale wiemy ja ważna jest dla nich ciągłość pracy urządzeń. 38

11 INNOWACYJNE ROZWIĄZANIA Wyorzystujemy wielie możliwości jaie dają programowalne sterownii PLC, dzięi czemu sterowanie może być dostosowane do onretnych potrzeb. NISKIE KOSZTY EKSPLOATACJI Zastosowanie uładów reuperacji o wysoiej sprawności obniża zużycie czynnia grzewczego nawet o 70%. ZDALNE SYSTEMY STERUJĄCE Każdy z systemów sterujących na bazie PLC możemy wyposażyć w moduł pozwalający na oretę oprogramowania na odległość. 39

12 ASTHERM Sp. z o.o. o ul. Kard. St. Wyszyńsiego Góra Kalwaria /W-wy Polsa i info@astherm.pl 8 Partner handlowy:
