System dyspozytorski alarmowo-telefoniczny SAT

Transkrypt

1

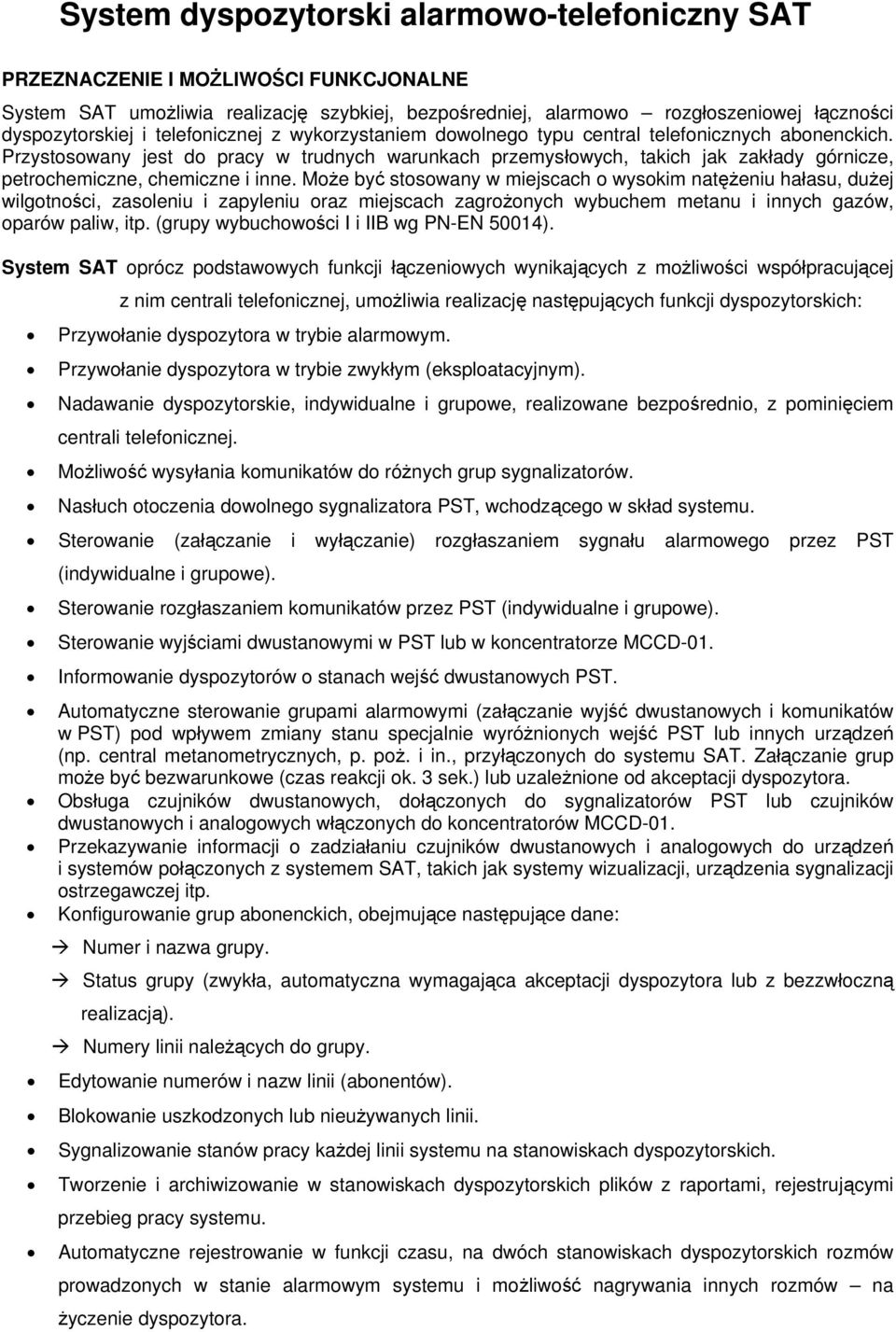

2 System dyspozytorski alarmowo-telefoniczny SAT PRZEZNACZENIE I MOŻLIWOŚCI FUNKCJONALNE System SAT umożliwia realizację szybkiej, bezpośredniej, alarmowo rozgłoszeniowej łączności dyspozytorskiej i telefonicznej z wykorzystaniem dowolnego typu central telefonicznych abonenckich. Przystosowany jest do pracy w trudnych warunkach przemysłowych, takich jak zakłady górnicze, petrochemiczne, chemiczne i inne. Może być stosowany w miejscach o wysokim natężeniu hałasu, dużej wilgotności, zasoleniu i zapyleniu oraz miejscach zagrożonych wybuchem metanu i innych gazów, oparów paliw, itp. (grupy wybuchowości I i IIB wg PN-EN 50014). System SAT oprócz podstawowych funkcji łączeniowych wynikających z możliwości współpracującej z nim centrali telefonicznej, umożliwia realizację następujących funkcji dyspozytorskich: Przywołanie dyspozytora w trybie alarmowym. Przywołanie dyspozytora w trybie zwykłym (eksploatacyjnym). Nadawanie dyspozytorskie, indywidualne i grupowe, realizowane bezpośrednio, z pominięciem centrali telefonicznej. Możliwość wysyłania komunikatów do różnych grup sygnalizatorów. Nasłuch otoczenia dowolnego sygnalizatora PST, wchodzącego w skład systemu. Sterowanie (załączanie i wyłączanie) rozgłaszaniem sygnału alarmowego przez PST (indywidualne i grupowe). Sterowanie rozgłaszaniem komunikatów przez PST (indywidualne i grupowe). Sterowanie wyjściami dwustanowymi w PST lub w koncentratorze MCCD-01. Informowanie dyspozytorów o stanach wejść dwustanowych PST. Automatyczne sterowanie grupami alarmowymi (załączanie wyjść dwustanowych i komunikatów w PST) pod wpływem zmiany stanu specjalnie wyróżnionych wejść PST lub innych urządzeń (np. central metanometrycznych, p. poż. i in., przyłączonych do systemu SAT. Załączanie grup może być bezwarunkowe (czas reakcji ok. 3 sek.) lub uzależnione od akceptacji dyspozytora. Obsługa czujników dwustanowych, dołączonych do sygnalizatorów PST lub czujników dwustanowych i analogowych włączonych do koncentratorów MCCD-01. Przekazywanie informacji o zadziałaniu czujników dwustanowych i analogowych do urządzeń i systemów połączonych z systemem SAT, takich jak systemy wizualizacji, urządzenia sygnalizacji ostrzegawczej itp. Konfigurowanie grup abonenckich, obejmujące następujące dane: Numer i nazwa grupy. Status grupy (zwykła, automatyczna wymagająca akceptacji dyspozytora lub z bezzwłoczną realizacją). Numery linii należących do grupy. Edytowanie numerów i nazw linii (abonentów). Blokowanie uszkodzonych lub nieużywanych linii. Sygnalizowanie stanów pracy każdej linii systemu na stanowiskach dyspozytorskich. Tworzenie i archiwizowanie w stanowiskach dyspozytorskich plików z raportami, rejestrującymi przebieg pracy systemu. Automatyczne rejestrowanie w funkcji czasu, na dwóch stanowiskach dyspozytorskich rozmów prowadzonych w stanie alarmowym systemu i możliwość nagrywania innych rozmów na życzenie dyspozytora.

3

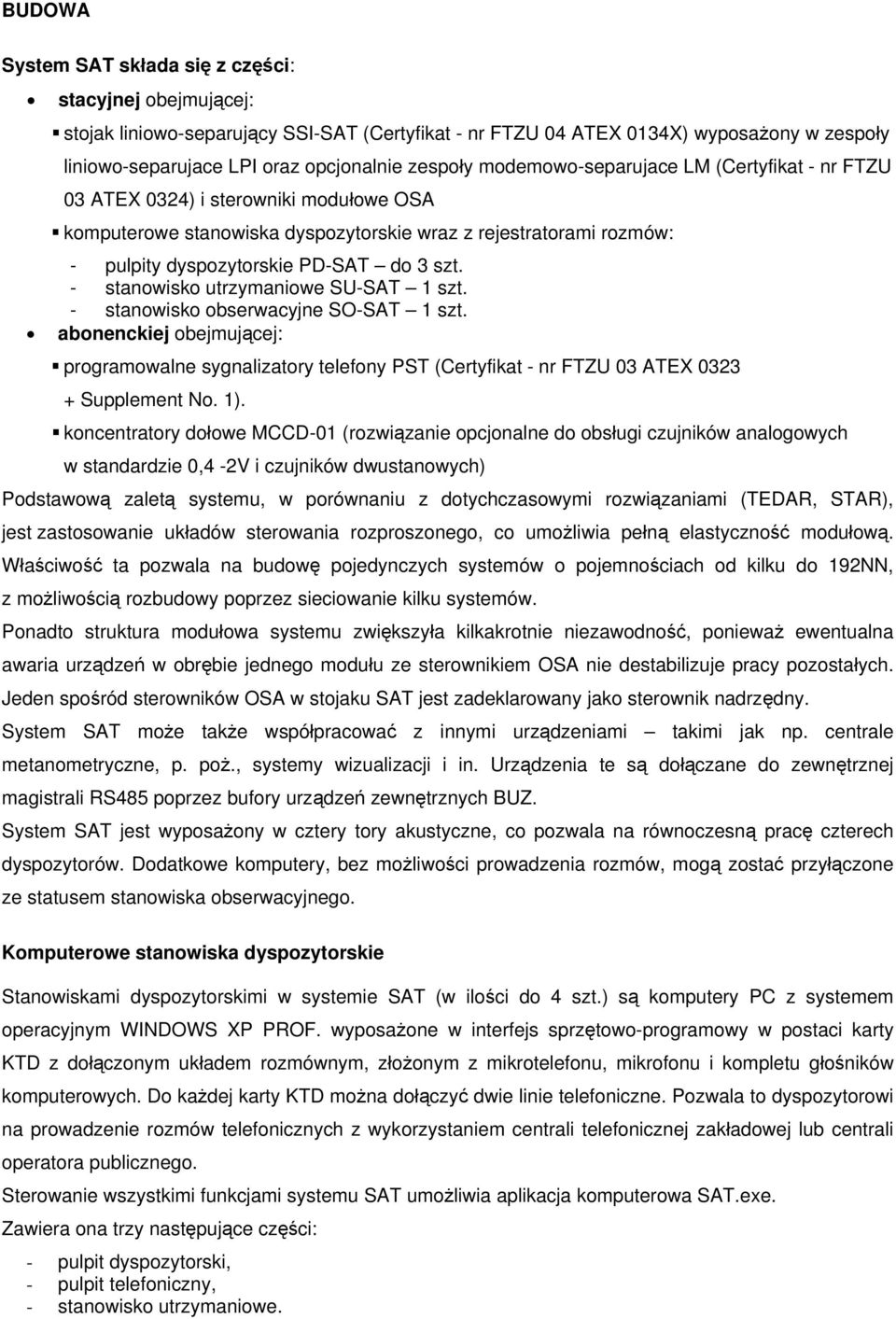

4 BUDOWA System SAT składa się z części: stacyjnej obejmującej: stojak liniowo-separujący SSI-SAT (Certyfikat - nr FTZU 04 ATEX 0134X) wyposażony w zespoły liniowo-separujace LPI oraz opcjonalnie zespoły modemowo-separujace LM (Certyfikat - nr FTZU 03 ATEX 0324) i sterowniki modułowe OSA komputerowe stanowiska dyspozytorskie wraz z rejestratorami rozmów: - pulpity dyspozytorskie PD-SAT do 3 szt. - stanowisko utrzymaniowe SU-SAT 1 szt. - stanowisko obserwacyjne SO-SAT 1 szt. abonenckiej obejmującej: programowalne sygnalizatory telefony PST (Certyfikat - nr FTZU 03 ATEX Supplement No. 1). koncentratory dołowe MCCD-01 (rozwiązanie opcjonalne do obsługi czujników analogowych w standardzie 0,4-2V i czujników dwustanowych) Podstawową zaletą systemu, w porównaniu z dotychczasowymi rozwiązaniami (TEDAR, STAR), jest zastosowanie układów sterowania rozproszonego, co umożliwia pełną elastyczność modułową. Właściwość ta pozwala na budowę pojedynczych systemów o pojemnościach od kilku do 192NN, z możliwością rozbudowy poprzez sieciowanie kilku systemów. Ponadto struktura modułowa systemu zwiększyła kilkakrotnie niezawodność, ponieważ ewentualna awaria urządzeń w obrębie jednego modułu ze sterownikiem OSA nie destabilizuje pracy pozostałych. Jeden spośród sterowników OSA w stojaku SAT jest zadeklarowany jako sterownik nadrzędny. System SAT może także współpracować z innymi urządzeniami takimi jak np. centrale metanometryczne, p. poż., systemy wizualizacji i in. Urządzenia te są dołączane do zewnętrznej magistrali RS485 poprzez bufory urządzeń zewnętrznych BUZ. System SAT jest wyposażony w cztery tory akustyczne, co pozwala na równoczesną pracę czterech dyspozytorów. Dodatkowe komputery, bez możliwości prowadzenia rozmów, mogą zostać przyłączone ze statusem stanowiska obserwacyjnego. Komputerowe stanowiska dyspozytorskie Stanowiskami dyspozytorskimi w systemie SAT (w ilości do 4 szt.) są komputery PC z systemem operacyjnym WINDOWS XP PROF. wyposażone w interfejs sprzętowo-programowy w postaci karty KTD z dołączonym układem rozmównym, złożonym z mikrotelefonu, mikrofonu i kompletu głośników komputerowych. Do każdej karty KTD można dołączyć dwie linie telefoniczne. Pozwala to dyspozytorowi na prowadzenie rozmów telefonicznych z wykorzystaniem centrali telefonicznej zakładowej lub centrali operatora publicznego. Sterowanie wszystkimi funkcjami systemu SAT umożliwia aplikacja komputerowa SAT.exe. Zawiera ona trzy następujące części: - pulpit dyspozytorski, - pulpit telefoniczny, - stanowisko utrzymaniowe.

5 Pulpit dyspozytorski umożliwia sterowanie wszystkimi funkcjami, oferowanymi przez system SAT, opisanymi powyżej, z wyjątkiem zmian konfiguracji systemu, zastrzeżonymi dla stanowiska utrzymaniowego. Podstawowymi elementami pulpitu dyspozytorskiego są: - okno wirtualnych przycisków liniowych, - okno przycisków wspólnych, - okno połączeń telefonicznych Ekran z aktywnym pulpitem dyspozytorskim

6 Pulpit telefoniczny wyposażony jest w przyciski szybkich połączeń, klawiaturę wybierczą i książkę telefoniczną, pojawia się samoczynnie po otrzymaniu wywołania na jednej z 2 linii telefonicznych przyłączonych do karty KTD. Do każdego przycisku szybkich połączeń można przypisać dowolny numer abonenta. Można utworzyć dwie lub trzy strony przycisków. Dostęp do nich uzyskuje się przez wybór odpowiedniej zakładki. Ekran z aktywnym pulpitem telefonicznym Stanowisko utrzymaniowe nie odbiega wyglądem od pulpitu dyspozytorskiego. Różnice między nimi polegają na tym, że tylko stanowisko utrzymaniowe pozwala na zmiany konfiguracji systemu SAT, takie jak ilość i skład grup abonenckich, wyznaczenie wejść dwustanowych PST i urządzeń zewnętrznych, uruchamiających grupy alarmowe itp. Dostęp do stanowiska utrzymaniowego jest chroniony hasłem.

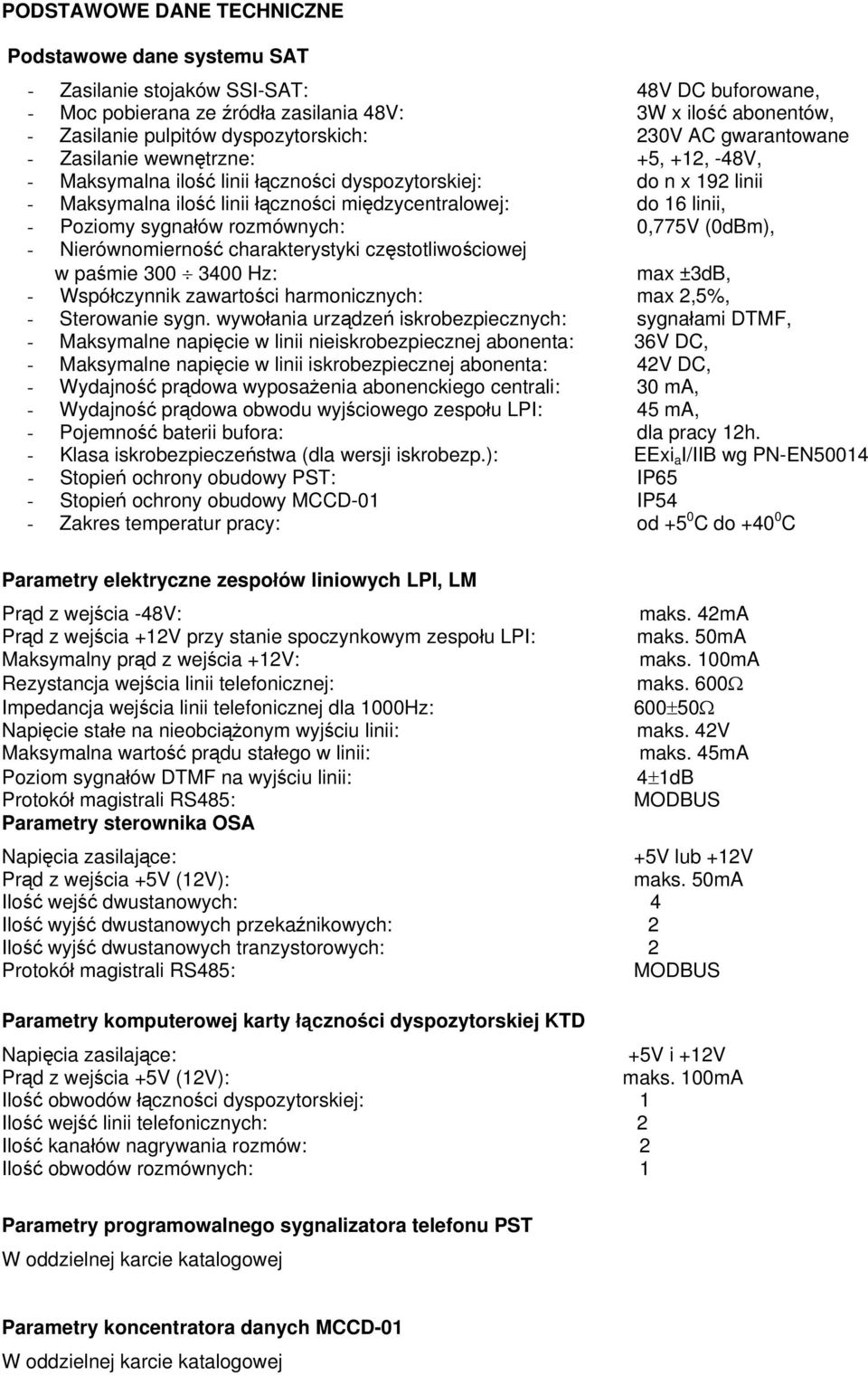

7 PODSTAWOWE DANE TECHNICZNE Podstawowe dane systemu SAT - Zasilanie stojaków SSI-SAT: 48V DC buforowane, - Moc pobierana ze źródła zasilania 48V: 3W x ilość abonentów, - Zasilanie pulpitów dyspozytorskich: 230V AC gwarantowane - Zasilanie wewnętrzne: +5, +12, -48V, - Maksymalna ilość linii łączności dyspozytorskiej: do n x 192 linii - Maksymalna ilość linii łączności międzycentralowej: do 16 linii, - Poziomy sygnałów rozmównych: 0,775V (0dBm), - Nierównomierność charakterystyki częstotliwościowej w paśmie Hz: max ±3dB, - Współczynnik zawartości harmonicznych: max 2,5%, - Sterowanie sygn. wywołania urządzeń iskrobezpiecznych: sygnałami DTMF, - Maksymalne napięcie w linii nieiskrobezpiecznej abonenta: 36V DC, - Maksymalne napięcie w linii iskrobezpiecznej abonenta: 42V DC, - Wydajność prądowa wyposażenia abonenckiego centrali: 30 ma, - Wydajność prądowa obwodu wyjściowego zespołu LPI: 45 ma, - Pojemność baterii bufora: dla pracy 12h. - Klasa iskrobezpieczeństwa (dla wersji iskrobezp.): EExi a I/IIB wg PN-EN Stopień ochrony obudowy PST: IP65 - Stopień ochrony obudowy MCCD-01 IP54 - Zakres temperatur pracy: od +5 0 C do C Parametry elektryczne zespołów liniowych LPI, LM Prąd z wejścia -48V: maks. 42mA Prąd z wejścia +12V przy stanie spoczynkowym zespołu LPI: maks. 50mA Maksymalny prąd z wejścia +12V: maks. 100mA Rezystancja wejścia linii telefonicznej: maks. 600Ω Impedancja wejścia linii telefonicznej dla 1000Hz: 600±50Ω Napięcie stałe na nieobciążonym wyjściu linii: maks. 42V Maksymalna wartość prądu stałego w linii: maks. 45mA Poziom sygnałów DTMF na wyjściu linii: 4±1dB Protokół magistrali RS485: MODBUS Parametry sterownika OSA Napięcia zasilające: +5V lub +12V Prąd z wejścia +5V (12V): maks. 50mA Ilość wejść dwustanowych: 4 Ilość wyjść dwustanowych przekaźnikowych: 2 Ilość wyjść dwustanowych tranzystorowych: 2 Protokół magistrali RS485: MODBUS Parametry komputerowej karty łączności dyspozytorskiej KTD Napięcia zasilające: +5V i +12V Prąd z wejścia +5V (12V): maks. 100mA Ilość obwodów łączności dyspozytorskiej: 1 Ilość wejść linii telefonicznych: 2 Ilość kanałów nagrywania rozmów: 2 Ilość obwodów rozmównych: 1 Parametry programowalnego sygnalizatora telefonu PST W oddzielnej karcie katalogowej Parametry koncentratora danych MCCD-01 W oddzielnej karcie katalogowej

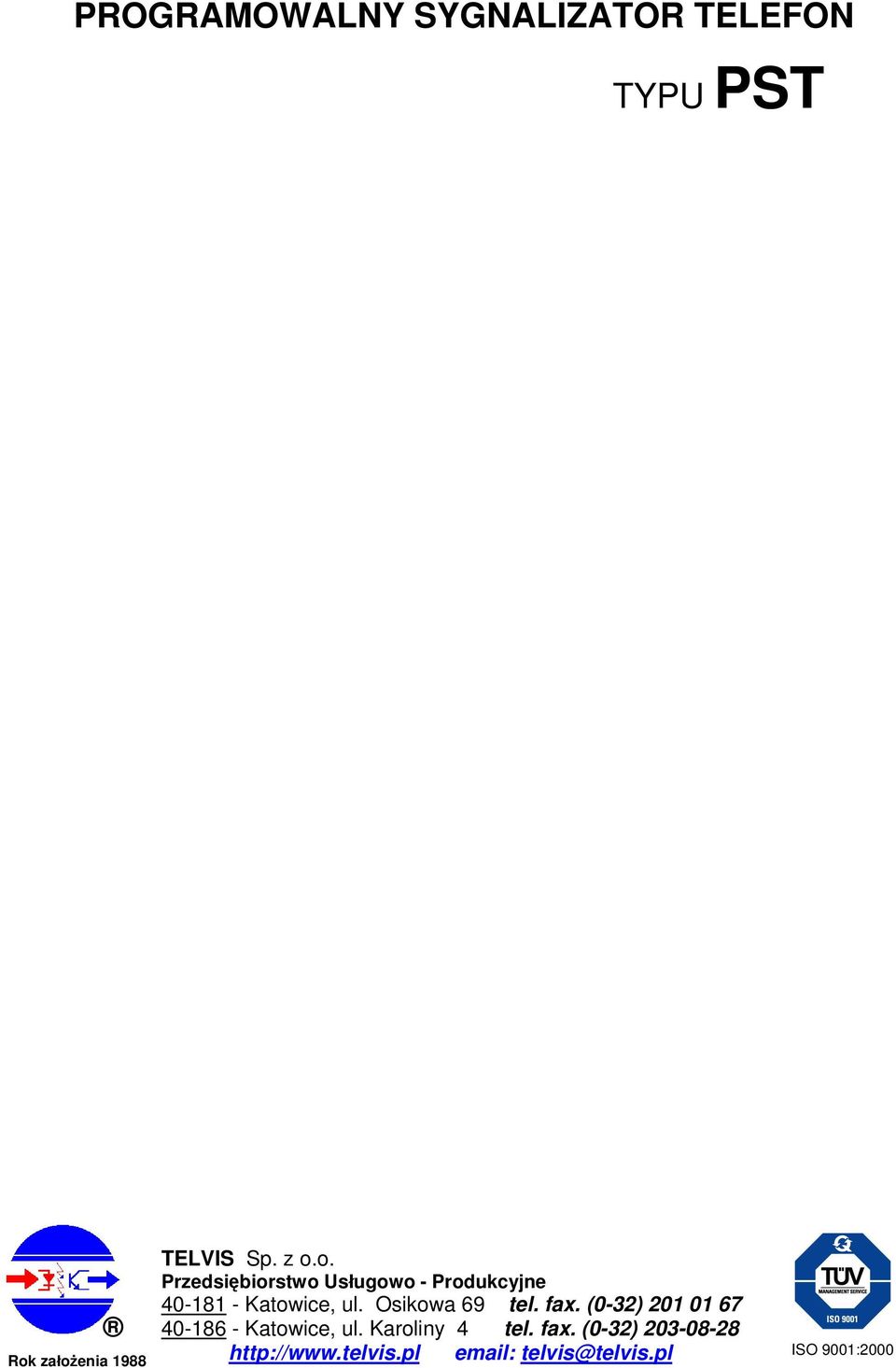

8 PROGRAMOWALNY SYGNALIZATOR TELEFON TYPU PST Rok założenia 1988 TELVIS Sp. z o.o. Przedsiębiorstwo Usługowo - Produkcyjne Katowice, ul. Osikowa 69 tel. fax. (0-32) Katowice, ul. Karoliny 4 tel. fax. (0-32) telvis@telvis.pl ISO 9001:2000

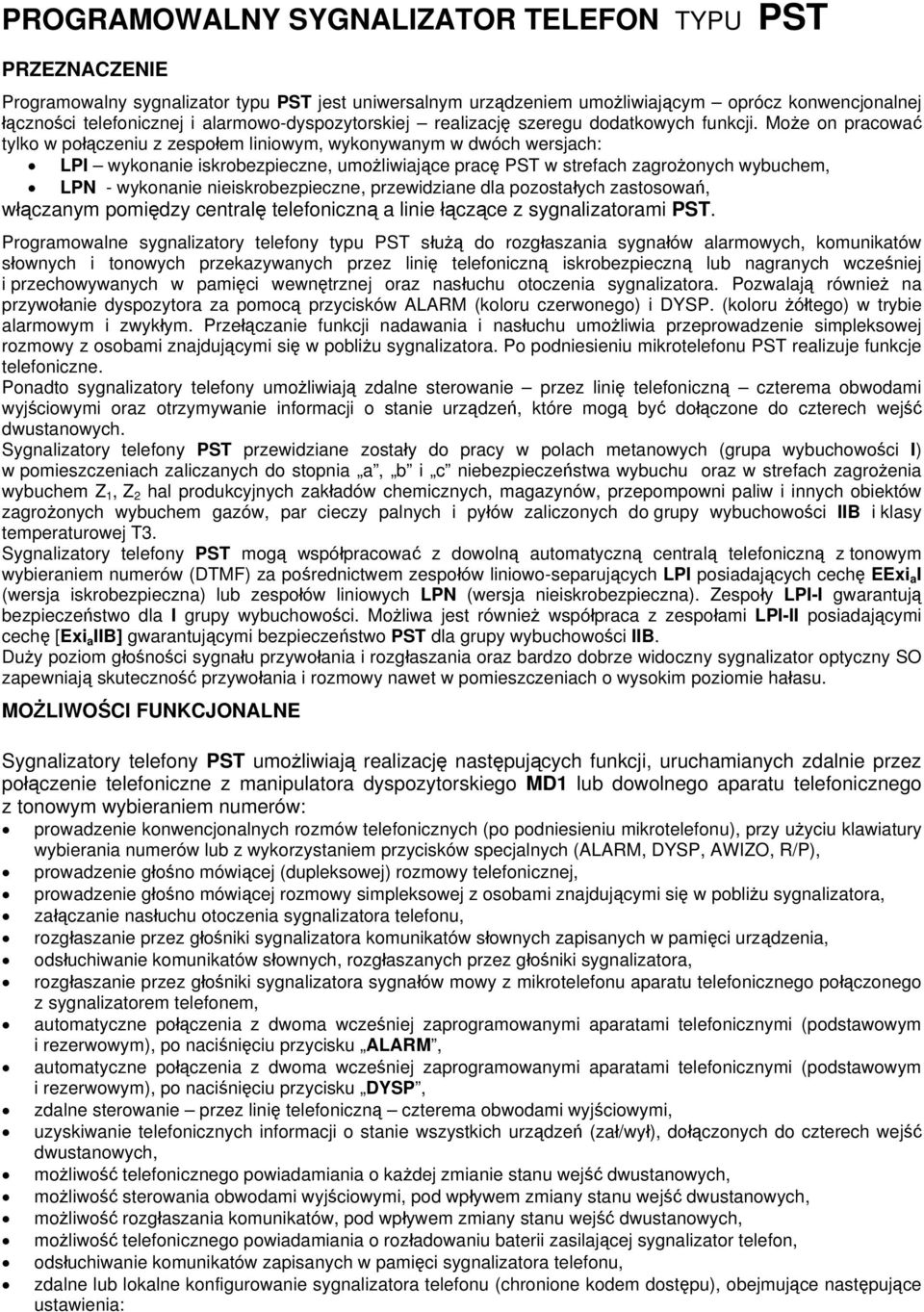

9 PROGRAMOWALNY SYGNALIZATOR TELEFON TYPU PST PRZEZNACZENIE Programowalny sygnalizator typu PST jest uniwersalnym urządzeniem umożliwiającym oprócz konwencjonalnej łączności telefonicznej i alarmowo-dyspozytorskiej realizację szeregu dodatkowych funkcji. Może on pracować tylko w połączeniu z zespołem liniowym, wykonywanym w dwóch wersjach: LPI wykonanie iskrobezpieczne, umożliwiające pracę PST w strefach zagrożonych wybuchem, LPN - wykonanie nieiskrobezpieczne, przewidziane dla pozostałych zastosowań, włączanym pomiędzy centralę telefoniczną a linie łączące z sygnalizatorami PST. Programowalne sygnalizatory telefony typu PST służą do rozgłaszania sygnałów alarmowych, komunikatów słownych i tonowych przekazywanych przez linię telefoniczną iskrobezpieczną lub nagranych wcześniej i przechowywanych w pamięci wewnętrznej oraz nasłuchu otoczenia sygnalizatora. Pozwalają również na przywołanie dyspozytora za pomocą przycisków ALARM (koloru czerwonego) i DYSP. (koloru żółtego) w trybie alarmowym i zwykłym. Przełączanie funkcji nadawania i nasłuchu umożliwia przeprowadzenie simpleksowej rozmowy z osobami znajdującymi się w pobliżu sygnalizatora. Po podniesieniu mikrotelefonu PST realizuje funkcje telefoniczne. Ponadto sygnalizatory telefony umożliwiają zdalne sterowanie przez linię telefoniczną czterema obwodami wyjściowymi oraz otrzymywanie informacji o stanie urządzeń, które mogą być dołączone do czterech wejść dwustanowych. Sygnalizatory telefony PST przewidziane zostały do pracy w polach metanowych (grupa wybuchowości I) w pomieszczeniach zaliczanych do stopnia a, b i c niebezpieczeństwa wybuchu oraz w strefach zagrożenia wybuchem Z 1, Z 2 hal produkcyjnych zakładów chemicznych, magazynów, przepompowni paliw i innych obiektów zagrożonych wybuchem gazów, par cieczy palnych i pyłów zaliczonych do grupy wybuchowości IIB i klasy temperaturowej T3. Sygnalizatory telefony PST mogą współpracować z dowolną automatyczną centralą telefoniczną z tonowym wybieraniem numerów (DTMF) za pośrednictwem zespołów liniowo-separujących LPI posiadających cechę EExi a I (wersja iskrobezpieczna) lub zespołów liniowych LPN (wersja nieiskrobezpieczna). Zespoły LPI-I gwarantują bezpieczeństwo dla I grupy wybuchowości. Możliwa jest również współpraca z zespołami LPI-II posiadającymi cechę [Exi a IIB] gwarantującymi bezpieczeństwo PST dla grupy wybuchowości IIB. Duży poziom głośności sygnału przywołania i rozgłaszania oraz bardzo dobrze widoczny sygnalizator optyczny SO zapewniają skuteczność przywołania i rozmowy nawet w pomieszczeniach o wysokim poziomie hałasu. MOŻLIWOŚCI FUNKCJONALNE Sygnalizatory telefony PST umożliwiają realizację następujących funkcji, uruchamianych zdalnie przez połączenie telefoniczne z manipulatora dyspozytorskiego MD1 lub dowolnego aparatu telefonicznego z tonowym wybieraniem numerów: prowadzenie konwencjonalnych rozmów telefonicznych (po podniesieniu mikrotelefonu), przy użyciu klawiatury wybierania numerów lub z wykorzystaniem przycisków specjalnych (ALARM, DYSP, AWIZO, R/P), prowadzenie głośno mówiącej (dupleksowej) rozmowy telefonicznej, prowadzenie głośno mówiącej rozmowy simpleksowej z osobami znajdującymi się w pobliżu sygnalizatora, załączanie nasłuchu otoczenia sygnalizatora telefonu, rozgłaszanie przez głośniki sygnalizatora komunikatów słownych zapisanych w pamięci urządzenia, odsłuchiwanie komunikatów słownych, rozgłaszanych przez głośniki sygnalizatora, rozgłaszanie przez głośniki sygnalizatora sygnałów mowy z mikrotelefonu aparatu telefonicznego połączonego z sygnalizatorem telefonem, automatyczne połączenia z dwoma wcześniej zaprogramowanymi aparatami telefonicznymi (podstawowym i rezerwowym), po naciśnięciu przycisku ALARM, automatyczne połączenia z dwoma wcześniej zaprogramowanymi aparatami telefonicznymi (podstawowym i rezerwowym), po naciśnięciu przycisku DYSP, zdalne sterowanie przez linię telefoniczną czterema obwodami wyjściowymi, uzyskiwanie telefonicznych informacji o stanie wszystkich urządzeń (zał/wył), dołączonych do czterech wejść dwustanowych, możliwość telefonicznego powiadamiania o każdej zmianie stanu wejść dwustanowych, możliwość sterowania obwodami wyjściowymi, pod wpływem zmiany stanu wejść dwustanowych, możliwość rozgłaszania komunikatów, pod wpływem zmiany stanu wejść dwustanowych, możliwość telefonicznego powiadamiania o rozładowaniu baterii zasilającej sygnalizator telefon, odsłuchiwanie komunikatów zapisanych w pamięci sygnalizatora telefonu, zdalne lub lokalne konfigurowanie sygnalizatora telefonu (chronione kodem dostępu), obejmujące następujące ustawienia:

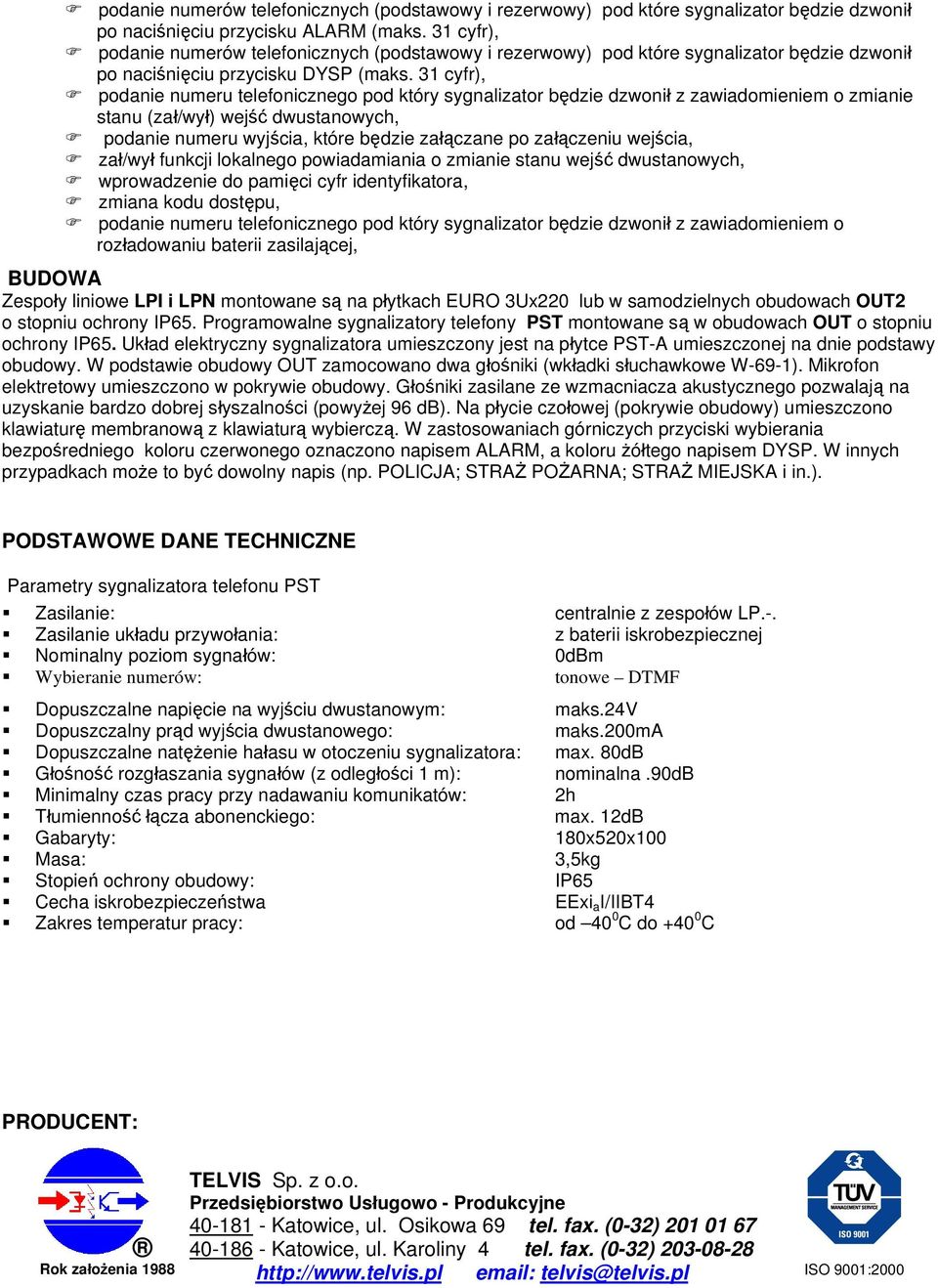

10 podanie numerów telefonicznych (podstawowy i rezerwowy) pod które sygnalizator będzie dzwonił po naciśnięciu przycisku ALARM (maks. 31 cyfr), podanie numerów telefonicznych (podstawowy i rezerwowy) pod które sygnalizator będzie dzwonił po naciśnięciu przycisku DYSP (maks. 31 cyfr), podanie numeru telefonicznego pod który sygnalizator będzie dzwonił z zawiadomieniem o zmianie stanu (zał/wył) wejść dwustanowych, podanie numeru wyjścia, które będzie załączane po załączeniu wejścia, zał/wył funkcji lokalnego powiadamiania o zmianie stanu wejść dwustanowych, wprowadzenie do pamięci cyfr identyfikatora, zmiana kodu dostępu, podanie numeru telefonicznego pod który sygnalizator będzie dzwonił z zawiadomieniem o rozładowaniu baterii zasilającej, BUDOWA Zespoły liniowe LPI i LPN montowane są na płytkach EURO 3Ux220 lub w samodzielnych obudowach OUT2 o stopniu ochrony IP65. Programowalne sygnalizatory telefony PST montowane są w obudowach OUT o stopniu ochrony IP65. Układ elektryczny sygnalizatora umieszczony jest na płytce PST-A umieszczonej na dnie podstawy obudowy. W podstawie obudowy OUT zamocowano dwa głośniki (wkładki słuchawkowe W-69-1). Mikrofon elektretowy umieszczono w pokrywie obudowy. Głośniki zasilane ze wzmacniacza akustycznego pozwalają na uzyskanie bardzo dobrej słyszalności (powyżej 96 db). Na płycie czołowej (pokrywie obudowy) umieszczono klawiaturę membranową z klawiaturą wybierczą. W zastosowaniach górniczych przyciski wybierania bezpośredniego koloru czerwonego oznaczono napisem ALARM, a koloru żółtego napisem DYSP. W innych przypadkach może to być dowolny napis (np. POLICJA; STRAŻ POŻARNA; STRAŻ MIEJSKA i in.). PODSTAWOWE DANE TECHNICZNE Parametry sygnalizatora telefonu PST Zasilanie: centralnie z zespołów LP.-. Zasilanie układu przywołania: z baterii iskrobezpiecznej Nominalny poziom sygnałów: 0dBm Wybieranie numerów: tonowe DTMF Dopuszczalne napięcie na wyjściu dwustanowym: maks.24v Dopuszczalny prąd wyjścia dwustanowego: maks.200ma Dopuszczalne natężenie hałasu w otoczeniu sygnalizatora: max. 80dB Głośność rozgłaszania sygnałów (z odległości 1 m): nominalna.90db Minimalny czas pracy przy nadawaniu komunikatów: 2h Tłumienność łącza abonenckiego: max. 12dB Gabaryty: 180x520x100 Masa: 3,5kg Stopień ochrony obudowy: IP65 Cecha iskrobezpieczeństwa EExi a I/IIBT4 Zakres temperatur pracy: od 40 0 C do C PRODUCENT: Rok założenia 1988 TELVIS Sp. z o.o. Przedsiębiorstwo Usługowo - Produkcyjne Katowice, ul. Osikowa 69 tel. fax. (0-32) Katowice, ul. Karoliny 4 tel. fax. (0-32) telvis@telvis.pl ISO 9001:2000

11 TELEFONY GÓRNICZE ISKROBEZPIECZNE typu TIG TIG-S TIG-D TIG-SD TIG-.../CB Rok założenia 1988 TELVIS Sp. z o.o. Przedsiębiorstwo Usługowo - Produkcyjne Katowice, ul. Osikowa 69 tel. fax. (0-32) Katowice, ul. Karoliny 4 tel. fax. (0-32) telvis@telvis.pl ISO 9001:2000

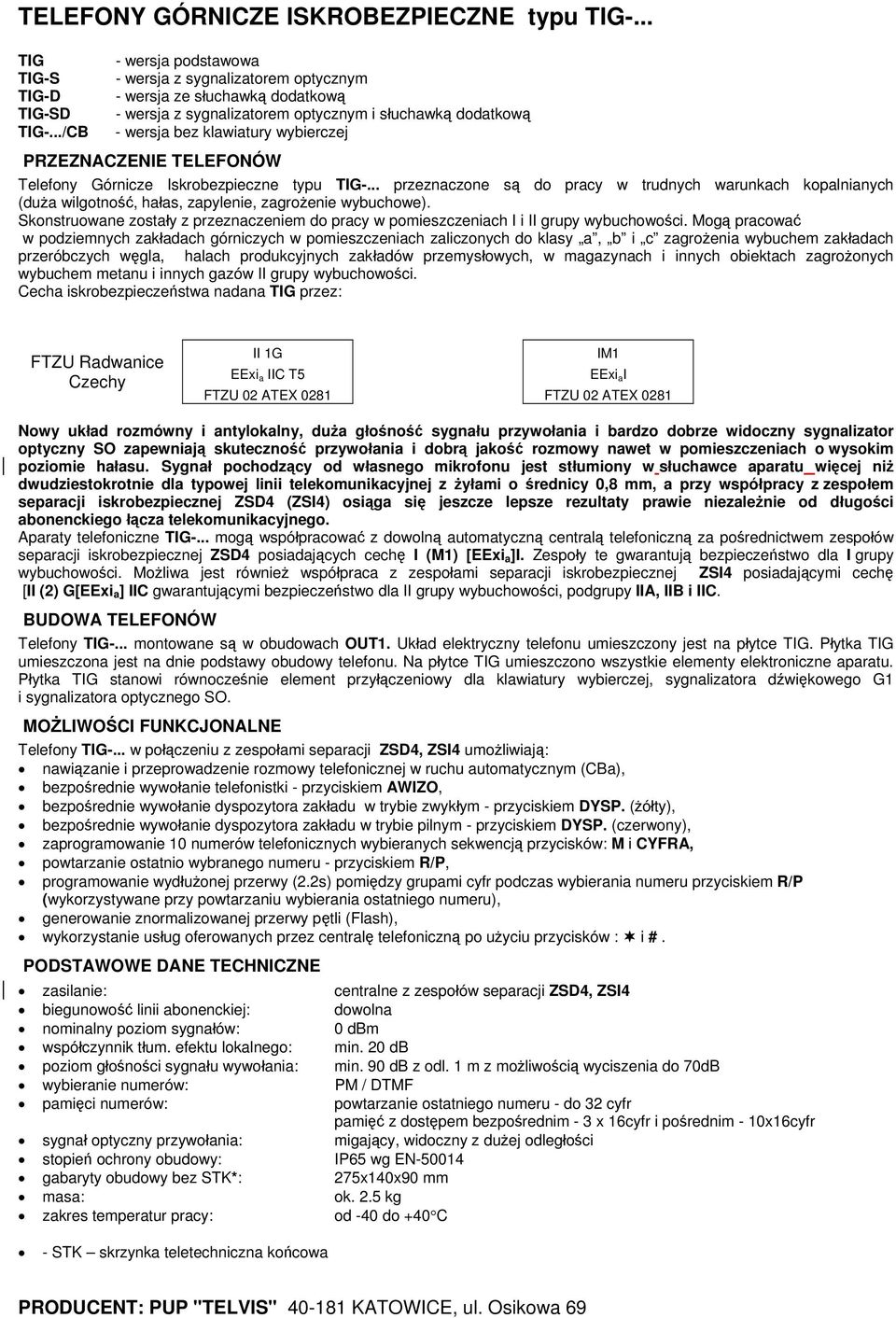

12 TELEFONY GÓRNICZE ISKROBEZPIECZNE typu TIG-... TIG TIG-S TIG-D TIG-SD TIG-.../CB - wersja podstawowa - wersja z sygnalizatorem optycznym - wersja ze słuchawką dodatkową - wersja z sygnalizatorem optycznym i słuchawką dodatkową - wersja bez klawiatury wybierczej PRZEZNACZENIE TELEFONÓW Telefony Górnicze Iskrobezpieczne typu TIG-... przeznaczone są do pracy w trudnych warunkach kopalnianych (duża wilgotność, hałas, zapylenie, zagrożenie wybuchowe). Skonstruowane zostały z przeznaczeniem do pracy w pomieszczeniach I i II grupy wybuchowości. Mogą pracować w podziemnych zakładach górniczych w pomieszczeniach zaliczonych do klasy a, b i c zagrożenia wybuchem zakładach przeróbczych węgla, halach produkcyjnych zakładów przemysłowych, w magazynach i innych obiektach zagrożonych wybuchem metanu i innych gazów II grupy wybuchowości. Cecha iskrobezpieczeństwa nadana TIG przez: FTZU Radwanice Czechy II 1G EExi a IIC T5 FTZU 02 ATEX 0281 IM1 EExi a I FTZU 02 ATEX 0281 Nowy układ rozmówny i antylokalny, duża głośność sygnału przywołania i bardzo dobrze widoczny sygnalizator optyczny SO zapewniają skuteczność przywołania i dobrą jakość rozmowy nawet w pomieszczeniach o wysokim poziomie hałasu. Sygnał pochodzący od własnego mikrofonu jest stłumiony w słuchawce aparatu więcej niż dwudziestokrotnie dla typowej linii telekomunikacyjnej z żyłami o średnicy 0,8 mm, a przy współpracy z zespołem separacji iskrobezpiecznej ZSD4 (ZSI4) osiąga się jeszcze lepsze rezultaty prawie niezależnie od długości abonenckiego łącza telekomunikacyjnego. Aparaty telefoniczne TIG-... mogą współpracować z dowolną automatyczną centralą telefoniczną za pośrednictwem zespołów separacji iskrobezpiecznej ZSD4 posiadających cechę I (M1) [EExi a ]I. Zespoły te gwarantują bezpieczeństwo dla I grupy wybuchowości. Możliwa jest również współpraca z zespołami separacji iskrobezpiecznej ZSI4 posiadającymi cechę [II (2) G[EExi a ] IIC gwarantującymi bezpieczeństwo dla II grupy wybuchowości, podgrupy IIA, IIB i IIC. BUDOWA TELEFONÓW Telefony TIG-... montowane są w obudowach OUT1. Układ elektryczny telefonu umieszczony jest na płytce TIG. Płytka TIG umieszczona jest na dnie podstawy obudowy telefonu. Na płytce TIG umieszczono wszystkie elementy elektroniczne aparatu. Płytka TIG stanowi równocześnie element przyłączeniowy dla klawiatury wybierczej, sygnalizatora dźwiękowego G1 i sygnalizatora optycznego SO. MOŻLIWOŚCI FUNKCJONALNE Telefony TIG-... w połączeniu z zespołami separacji ZSD4, ZSI4 umożliwiają: nawiązanie i przeprowadzenie rozmowy telefonicznej w ruchu automatycznym (CBa), bezpośrednie wywołanie telefonistki - przyciskiem AWIZO, bezpośrednie wywołanie dyspozytora zakładu w trybie zwykłym - przyciskiem DYSP. (żółty), bezpośrednie wywołanie dyspozytora zakładu w trybie pilnym - przyciskiem DYSP. (czerwony), zaprogramowanie 10 numerów telefonicznych wybieranych sekwencją przycisków: M i CYFRA, powtarzanie ostatnio wybranego numeru - przyciskiem R/P, programowanie wydłużonej przerwy (2.2s) pomiędzy grupami cyfr podczas wybierania numeru przyciskiem R/P (wykorzystywane przy powtarzaniu wybierania ostatniego numeru), generowanie znormalizowanej przerwy pętli (Flash), wykorzystanie usług oferowanych przez centralę telefoniczną po użyciu przycisków : i #. PODSTAWOWE DANE TECHNICZNE zasilanie: centralne z zespołów separacji ZSD4, ZSI4 biegunowość linii abonenckiej: dowolna nominalny poziom sygnałów: 0 dbm współczynnik tłum. efektu lokalnego: min. 20 db poziom głośności sygnału wywołania: min. 90 db z odl. 1 m z możliwością wyciszenia do 70dB wybieranie numerów: PM / DTMF pamięci numerów: powtarzanie ostatniego numeru - do 32 cyfr pamięć z dostępem bezpośrednim - 3 x 16cyfr i pośrednim - 10x16cyfr sygnał optyczny przywołania: migający, widoczny z dużej odległości stopień ochrony obudowy: IP65 wg EN gabaryty obudowy bez STK*: 275x140x90 mm masa: ok. 2.5 kg zakres temperatur pracy: od -40 do +40 C - STK skrzynka teletechniczna końcowa PRODUCENT: PUP "TELVIS" KATOWICE, ul. Osikowa 69
