Frezarka obwiedniowa do kół zębatych 160

Transkrypt

1 Frezarka obwiedniowa do kół zębatych 160

2 O b r ó b k a n a s u c h o i m o k r o Podstawowa konstrukcja obrabiarki Model 160 frezarki obwiedniowej łączy najnowszy rozwój technologiczny z innowacyjną konstrukcją, jak również wielopokoleniowe doświadczenie firmy KOEPFER w nacinaniu kół zębatych. Osiem CNC sterowanych osi najnowszej generacji frezarek obwiedniowych 160, otwiera nowe możliwości naprawdę high speed obróbki zębów na wałkach i kołach. Konstrukcja obrabiarki bazuje na KOEPFER konstrukcji z symetrycznym rozkładem sił skrawających bez efektu dźwigni na prowadnicach. Łoże obrabiarki wykonane z granitu mineralnego zapewnia najwyższą stabilność statyczną, dynamiczną i temperaturową. Nacinanie kół zębatych wysokiej dokładności zapewnia symetryczna konstrukcja KOEPFER, zastosowanie przeciążeniowych linowych łożysk tocznych, oraz nowa koncepcja konika. +B +Y +C +X +Z +A +W CNC-osie: A ruch uchylny głowicy frezującej B obroty freza C obroty przedmiotu W przesuw konika X przesuw promieniowy głowicy frezującej Y przesuw styczny freza Z przesuw osiowy głowicy frezującej V ruch podajnika portalowego +V Strefa obróbki Pochylone łoże obrabiarki jest idealne do frezowania na sucho i mokro. Wióry są szybko usuwane z wrzeciona przedmiotu i freza oraz z łoża obrabiarki, co minimalizuje ich wpływ na temperaturę obrabiarki. Strefa obróbki z głowicą frezującą z napędem bezpośrednim. Jako wyposażenie specjalne, przy frezowaniu na sucho, oferowany jest próżniowy wyciąg do zasysania wiórów. 2

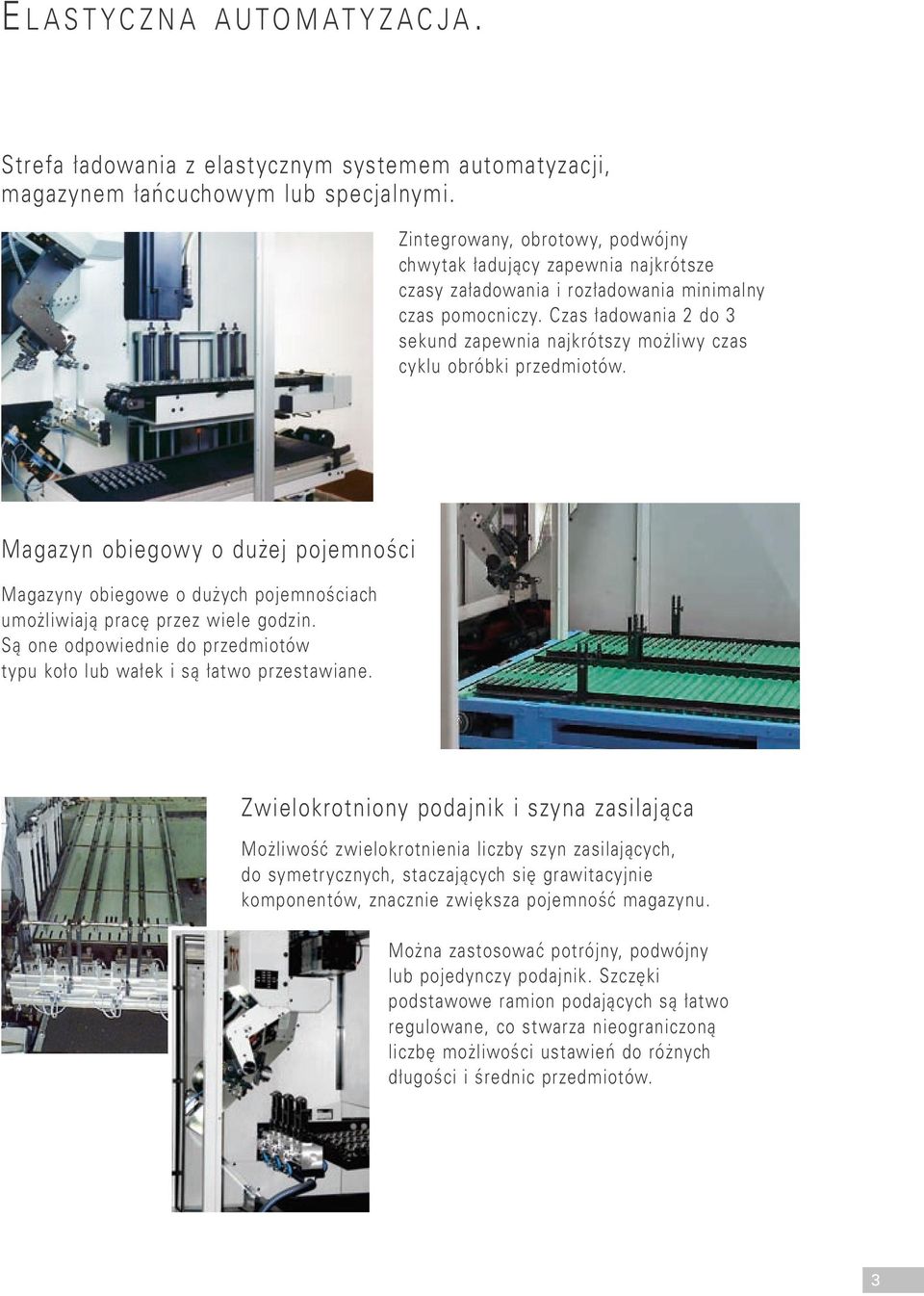

3 E l a s t y c z n a a u t o m at y z a c j a. Strefa ładowania z elastycznym systemem automatyzacji, magazynem łańcuchowym lub specjalnymi. Zintegrowany, obrotowy, podwójny chwytak ładujący zapewnia najkrótsze czasy załadowania i rozładowania minimalny czas pomocniczy. Czas ładowania 2 do 3 sekund zapewnia najkrótszy możliwy czas cyklu obróbki przedmiotów. Magazyn obiegowy o dużej pojemności Magazyny obiegowe o dużych pojemnościach umożliwiają pracę przez wiele godzin. Są one odpowiednie do przedmiotów typu koło lub wałek i są łatwo przestawiane. Zwielokrotniony podajnik i szyna zasilająca Możliwość zwielokrotnienia liczby szyn zasilających, do symetrycznych, staczających się grawitacyjnie komponentów, znacznie zwiększa pojemność magazynu. Można zastosować potrójny, podwójny lub pojedynczy podajnik. Szczęki podstawowe ramion podających są łatwo regulowane, co stwarza nieograniczoną liczbę możliwości ustawień do różnych długości i średnic przedmiotów. 3

4 O p c j e Narzędzie pomocnicze może być w wersji pojedynczej lub podwójnej. Wykonanie podwójne umożliwia pozycjonowanie i gratowanie przedmiotów. Narzędzie pomocnicze, oprócz uchwytu do różnego typu narzędzi gratujących może być użyte do mocowania tłumika drgań (podpórki), czujników do automatycznego pozycjonowania lub do specjalnych aplikacji, np. napędzanego narzędzia gratującego. Prawoskrętna głowica frezerska do frezowania jedno lub wielozwojnych ślimaków. Opcje: Uchwyt do przedmiotów typu koło, zębatka, wałek Trzpień freza obwiedniowego Hydrauliczny zacisk do trzonu freza obwiedniowego Hydrauliczna tulejka zaciskowa do trzpienia freza Urządzenie gratujące (element tłumiący, uchwyt czujnika) w konfiguracji z pojedynczą lub podwójną głowicą Automatyczne usuwanie wiórów Wyciąg mgły olejowej Wyciąg do obróbki na sucho Automatyczne ustawienie położenia przedmiotu do frezowania na twardo Oprogramowanie do specjalnych instrukcji, jak np. omijanie uszkodzonego fragmentu freza, pozycjonowanie, itp. Różne systemy ładowania magazynu dla półfabrykatów lub częściowo obrobionych przedmiotów 4

5 P r z y k ł a d y z a s t o s o w a n i a Frez trzpieniowy 20mm podczas frezowania koła pozycjonowanego względem krzywki na wałku rozrządu. High speed frezowanie na sucho kół przekładni planetarnych High speed frezowanie na sucho wałka bez podparcia konikiem. Ślimacznice mogą być wykonywane z posuwem freza promieniowym lub stycznym, szczególnie ślimacznice o stosunkowo dużym kącie spirali. Frez trzpieniowy jest mocowany w hydraulicznej, precyzyjnej tulejce zaciskowej. 5

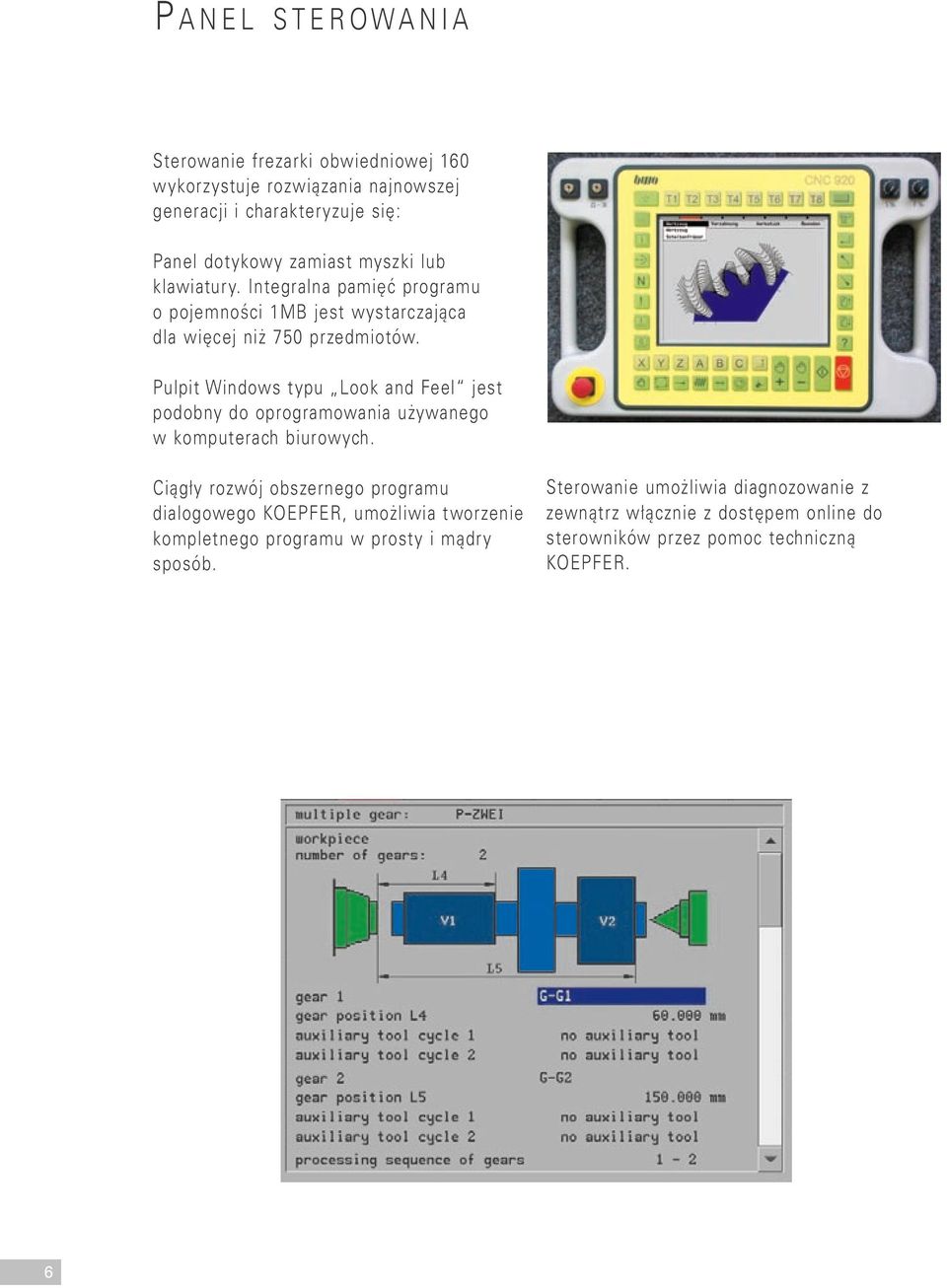

6 P a n e l s t e r o w a n i a Sterowanie frezarki obwiedniowej 160 wykorzystuje rozwiązania najnowszej generacji i charakteryzuje się: Panel dotykowy zamiast myszki lub klawiatury. Integralna pamięć programu o pojemności 1MB jest wystarczająca dla więcej niż 750 przedmiotów. Pulpit Windows typu Look and Feel jest podobny do oprogramowania używanego w komputerach biurowych. Ciągły rozwój obszernego programu dialogowego KOEPFER, umożliwia tworzenie kompletnego programu w prosty i mądry sposób. Sterowanie umożliwia diagnozowanie z zewnątrz włącznie z dostępem online do sterowników przez pomoc techniczną KOEPFER. 6

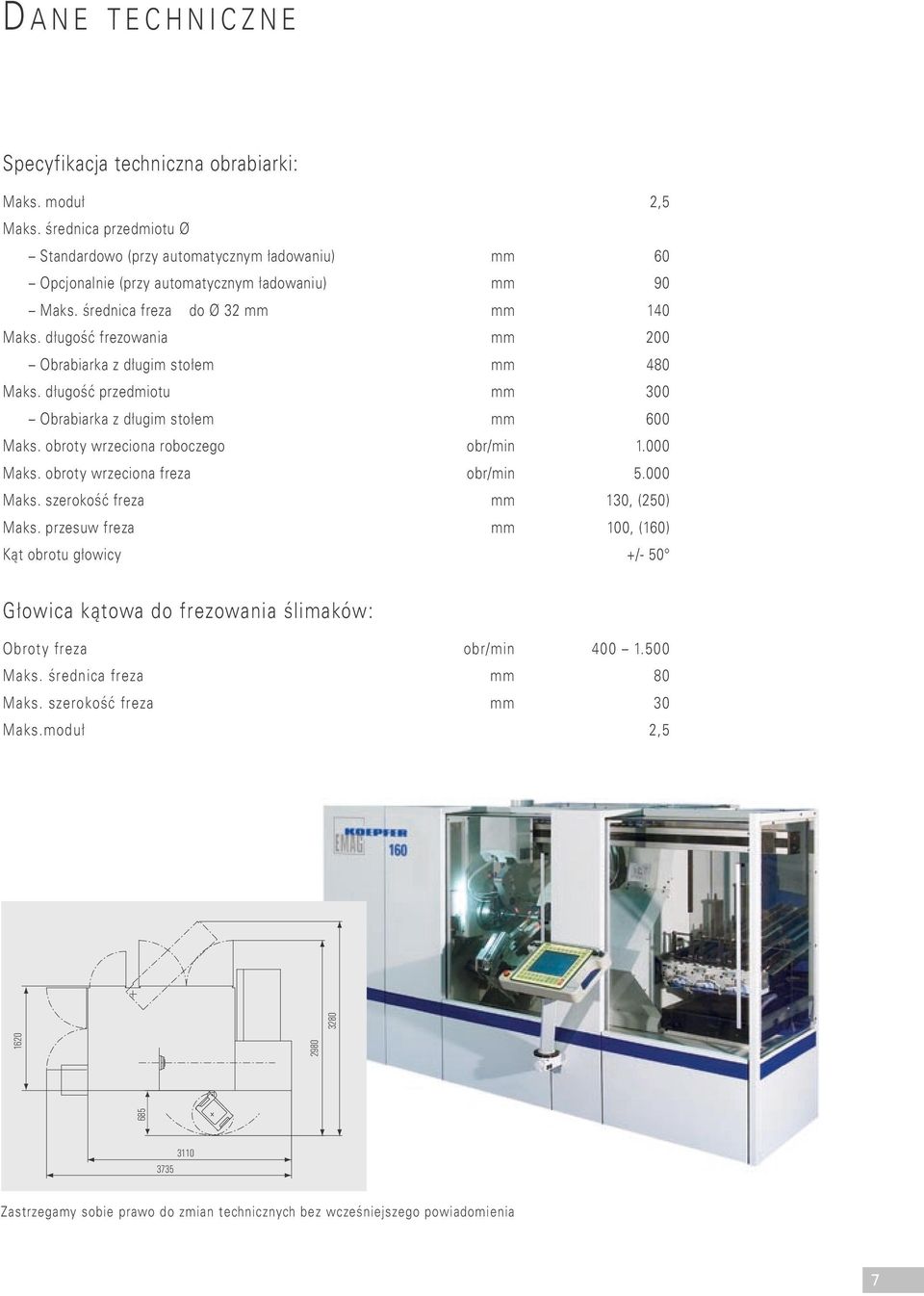

7 D a n e t e c h n i c z n e Specyfikacja techniczna obrabiarki: Maks. moduł 2,5 Maks. średnica przedmiotu Ø Standardowo (przy automatycznym ładowaniu) mm 60 Opcjonalnie (przy automatycznym ładowaniu) mm 90 Maks. średnica freza do Ø 32 mm mm 140 Maks. długość frezowania mm 200 Obrabiarka z długim stołem mm 480 Maks. długość przedmiotu mm 300 Obrabiarka z długim stołem mm 600 Maks. obroty wrzeciona roboczego obr/min Maks. obroty wrzeciona freza obr/min Maks. szerokość freza mm 130, (250) Maks. przesuw freza mm 100, (160) Kąt obrotu głowicy +/- 50 Głowica kątowa do frezowania ślimaków: Obroty freza obr/min Maks. średnica freza mm 80 Maks. szerokość freza mm 30 Maks.moduł 2,5 KOEPFER Zastrzegamy sobie prawo do zmian technicznych bez wcześniejszego powiadomienia 7
