Aparatura kontrolno-pomiarowa dla podniesienia wydajności cukrowni

Transkrypt

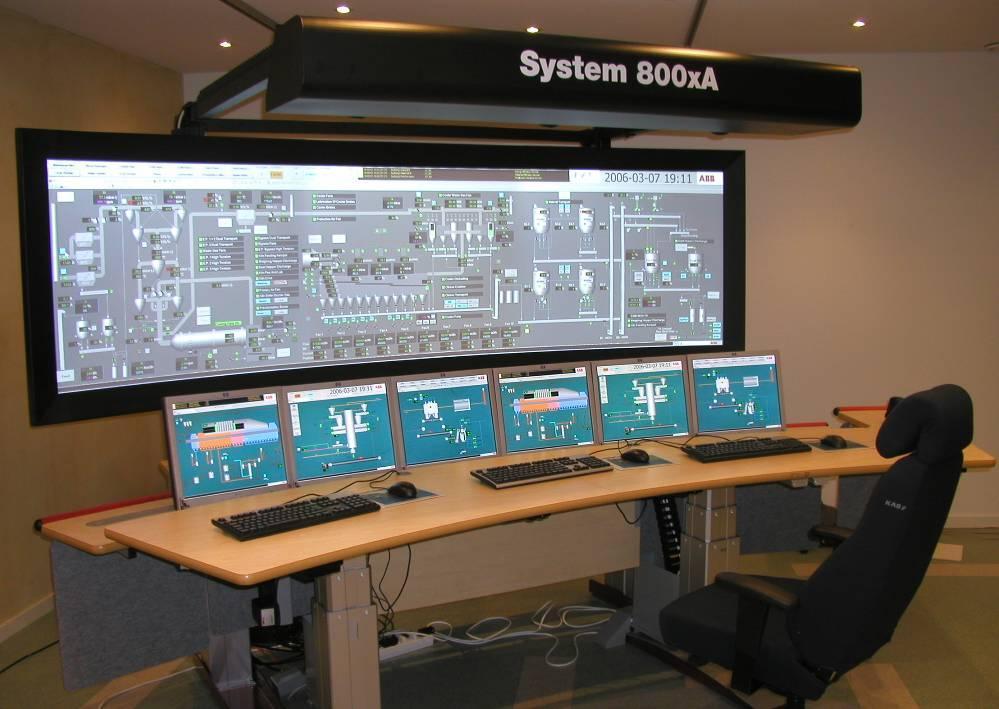

1 Mariusz Słomski / Konferencja Zakopane Aparatura kontrolno-pomiarowa dla podniesienia wydajności cukrowni ABB Group April 12, 2011 Slide 1

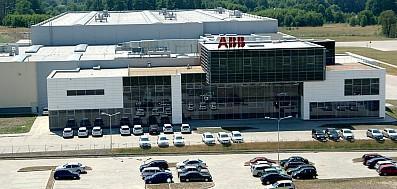

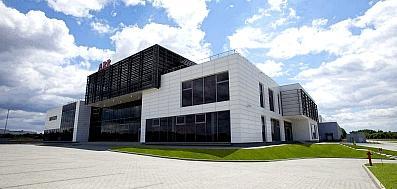

2 Fakty o ABB w Polsce Siedziba główna ABB Sp. z o. o. zlokalizowana w Warszawie Grupa ABB w Polsce zatrudnia około 2800 pracowników Przychody netto w 2010 roku: 1,6 mld złotych 56% produkcji o wartości ponad 888 mln złotych jest eksportowana do prawie wszystkich krajów świata W połowie 2009 roku uruchomiono produkcję silników elektrycznych w nowo zbudowanej fabryce w Aleksandrowie Łódzkim W październiku 2010 roku uruchomiono produkcję w Fabryce Urządzeń Energoelektroniki w Aleksandrowie Łódzkim ABB S.p.A Group SACE Division April 12 kwietnia 12, Slide Slajd 2 2

3 Fakty o ABB w Polsce ABB w Polsce ma fabryki zlokalizowane w Łodzi, Przasnyszu, Aleksandrowie Łódzkim, Wrocławiu oraz Oddział Systemów i Stacji Elektroenergetycznych w Krakowie W Krakowie działa Centrum Badawcze ABB oraz Centrum Systemów Informatycznych Regionalne Biura Sprzedaży zlokalizowane w całej Polsce zapewniają kontakt z klientami ABB S.p.A Group SACE Division April 12 kwietnia 12, Slide Slajd 3 3

4 ABB Aparatura kontrolno-pomiarowa Grupy produktowe Przepływ Ciśnienie Pomiar temperatury Analityka Ustawniki pozycyjne i siłowniki Rejestracja Serwis April 12, 2011 Slide 4

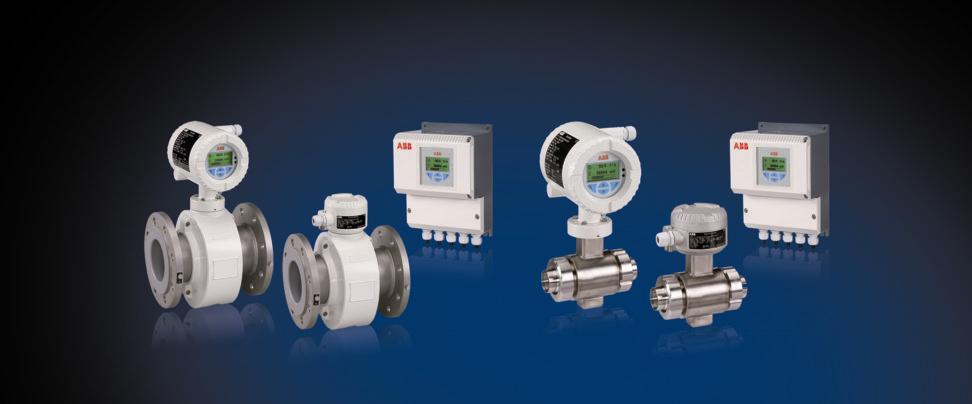

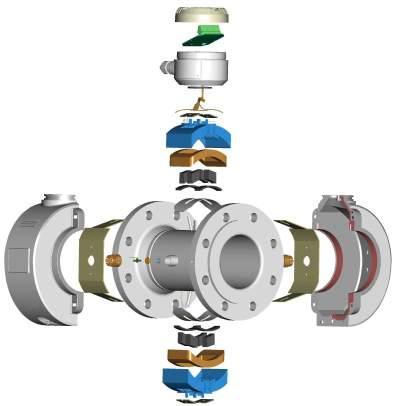

5 Przepływomierze elektromagnetyczne ProcessMaster FEP300/500 HygienicMaster FEH300/500 ABB Group April 12, 2011 Slide 5

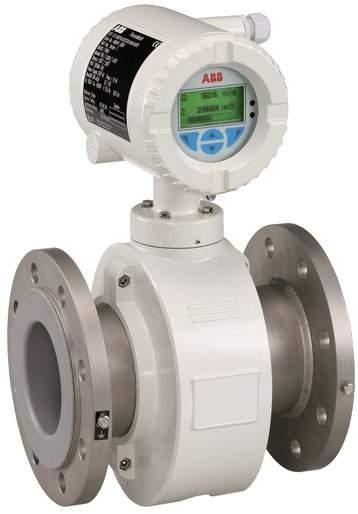

6 ProcessMaster Lepsza kontrola przepływu Idealny do pomiaru gęstych soków, cukrzycy zarodowej, melasy Krótki czas odpowiedzi systemu pomiarowego i mniejszy wpływ szumów Częstotliwość wzbudzenia 25 Hz DC (w typowych przepływomierzach 6 ¼ Hz ) Poziom szumów zredukowany o 1/3 Wysoka stabilność zera Wyższa dokładność pomiaru Standard: 0,4% Opcja: 0,2% Optymalna częstotliwość wzbudzenia dla aplikacji w przemyśle Częstotliwość wzbudzenia Czas odpowiedzi 6,25 Hz 12,5 Hz 25 Hz Good! Redukcja szumów Good! April 12, 2011 Slide 6

7 ProcessMaster Nowe obszary zastosowań Process Master rozszerza możliwości zastosowania w wysokich temperaturach w stosunku do wcześniejszych wersji Wyższy zakres temperaturowy dla wersji kompaktowej Możliwość zastosowania dla 130 C z temperaturą otoczenia 45 C Temp. otoczenia 60 C C ProcessMaster 45 C FXE C C Temp. medium April 12, 2011 Slide 7

8 ProcessMaster Pamięć SensorMemory SensorMemory to układ pamięci zainstalowany w czujniku zawierający dane kalibracyjne i ustawione parametry SensorMemory - szybkość, łatwość i bezpieczeństwo przy instalacji Nie ma konieczności dopasowania czujnika i przetwornika na instalacji Przy podłączeniu czujnika z przetwornikiem następuje autokonfiguracja systemu pomiarowego Eliminuje to możliwości błędnego podłączenia Umożliwia szybsze uruchomienie instalacji Wartość licznika jest kopiowana do pamięci czujnika April 12, 2011 Slide 8

9 ProcessMaster Intuicyjna obsługa i konfiguracja Easy Setup Rozszerzone menu Podświetlany wyświeltacz do 3 linii, do 4 ekranów operatora. Kontrast regulowany Funkcje diagnostyczne Język polski Help dostępny dla stanów alarmowych Przyciski dotykowe ThroughGlass Control. Nie trzeba otwierać obudowy Możliwość obracania wyświetlacza April 12, 2011 Slide 9

10 ProcessMaster Alarmy według NAMUR ProcessMaster monitoruje Elementy składowe: - Elektronikę - Sensor Warunki procesu ProcessMaster zapewnia Szczegółową diagnostykę zgodnie z normą NAMUR NE107 (alarmy i ostrzeżenia) April 12, 2011 Slide 10

11 Przetworniki ciśnienia i różnicy ciśnień - Pomiar poziomu w warnikach ABB Group April 12, 2011 Slide 11

12 ABB i pomiar ciśnienia Zalety przetworników ABB Klasa dokładności od 0,025 do 0,075% Doskonała stabilność 0,15% URL na 10 lat (redukcja kosztów rekalibracji) Przetwornik 266 DP posiada wbudowaną, zaawansowaną diagnostykę zablokowanych linii impulsowych Przetwornik rejestruje i wyświetla alarm na wyświetlaczu. Informacja o alarmie jest wysyłana jako komunikat cyfrowy lub jako alarm na wyjściu analogowym Przetwornik w pełni programowalny z pozycji wyświetlacza co redukuje nam koszty związane z zakupem komunikatora Budowa modułowa przetwornika redukuje nam koszty związane z ewentualnymi naprawami przetwornika moduły mogą być wymieniane bez konieczności demontażu przetwornika April 12, 2011 Slide 12

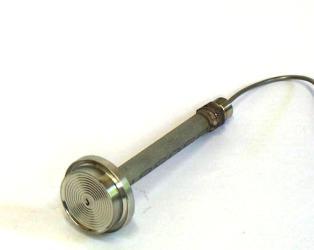

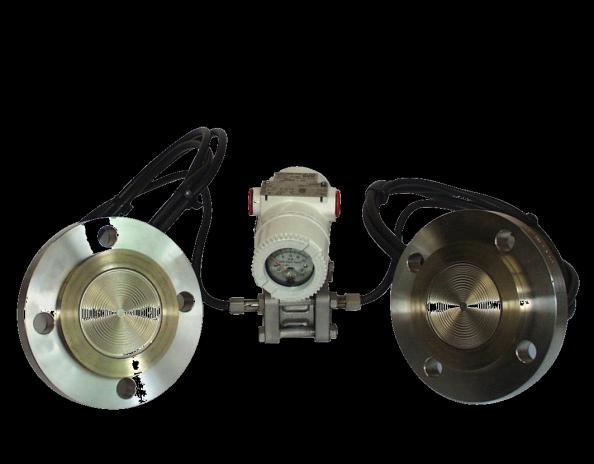

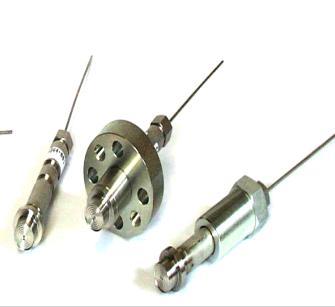

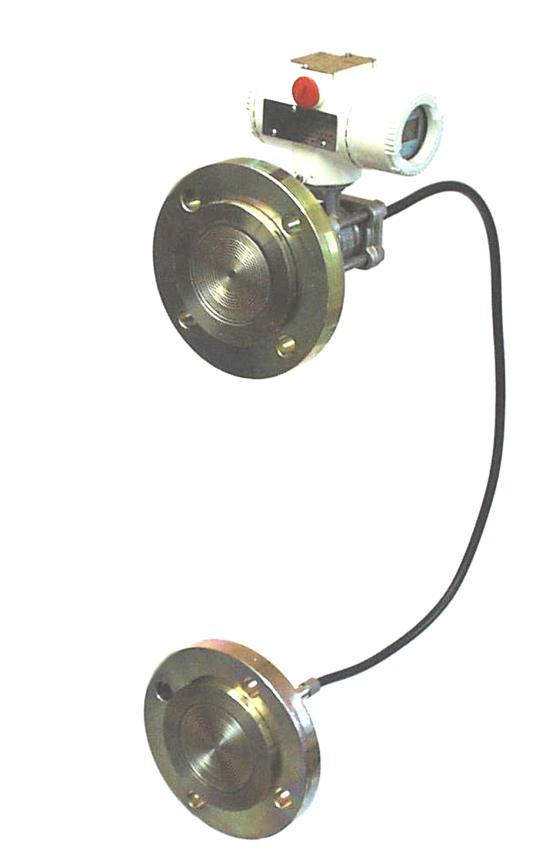

13 ABB i pomiar ciśnienia Wykonania przetworników z kapilarami ABB jest technologicznym liderem w produkcji separatorów 100 lat doświadczenia Membrany separatora całkowicie spawane i w pełni naprawialne. Brak uszczelek i połączeń śrubowych w układzie kapilary (ograniczenie możliwości wycieków) Doskonała odporność na podciśnienia jak i na nadciśnienia co jest szczególnie istotne przy prowadzeniu Warnika. Obniża nam koszty wytworzenia cukru, ponieważ Warnik jest zawsze wykorzystywany w sposób optymalny (brak pływania przetwornika), a także zapewnia bezpieczeństwo, nie ma możliwości przelania Warnika. April 12, 2011 Slide 13

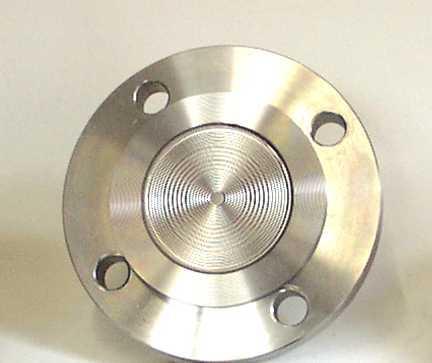

14 ABB i pomiar ciśnienia Wykonania separatorów Diaphragm seal with fixed flange Diaphragm seal with offline flange Diaphragm seal with rotating flange Wafer / Pancake style diaphragm seal with side handle. Ring Joint Connection flanged diaphragm seal FLANGES ACCORDING TO: ASME S26FA S26MA S26RA S26WA S26RR EN S26FE S26ME S26RE S26WE JIS S26RJ Button diaphragm seal Chemical tee diaphragm seal In-line diaphragm seal Urea service diaphragm seal Threaded diaphragm seals for Pulp & Paper applications Sanitary diaphragm seal according to 3-A standard for pharmaceutical, food and beverage applications. Off-line threaded diaphragm seal. Union Connection diaphragm seal Off-line Socket and Saddle diaphragm seal. S26BN S26CN S26JN S26PN S26KN S26SS S26TT S26UN S26VN April 12, 2011 Slide 14

15 ABB i pomiar ciśnienia Jakiekolwiek rozwiązanie potrzebujesz... Najwyższa doładność Kompakt DP Wieluzmiennych Wysoka dokładność Safety Akcesoria Standardowa dokładność April 12, 2011 Slide 15 Membrany separujące

16 Inteligentny ustawnik TZID-C Zalety Małe zużycie powietrza < 0,03 kg/h co przemnożone przez ilość ustawników w fabryce może spowodować wyłączenie np. jednej sprężarki Budowa modułowa - możliwość wymiany uszkodzonego elementu na obiekcie Dokładność : +/- 0,25% Powtarzalność : 0,1% Temp. pracy : - 40 do + 80 C Funkcja Autoadaptacji zmniejsza wpływ zmian fizycznych w procesie poprzez dopasowywanie parametrów PID do aktualnego stanu procesu, co pozwala na bardziej precyzyjną regulację Możliwość zainstalowania ustawnika na każdym typie siłownika Łatwy w obsłudze i parametryzacji April 12, 2011 Slide 16

17 April 12, 2011 Slide 17
