1 INSTRUKCJA OBSŁUGI Płyta grillowa gazowa linia 650 Kod: GFT465L GFT465LC GFT665L GFT665LR GFT1065L Przeczytaj uważenie przed uruchomieniem całą istrukcje obsługi.

2 Opis piktogramów Niebezpieczeństwo Bezpośrednie zagrożenie, które może spowodować poważne obrażenia ciała lub śmierć. Potencjalnie niebezpieczna sytuacja, która może spowodować poważne obrażenia lub śmierć. Wysokie napięcie! Uwaga! Zagrożenie życia! Nieprzestrzeganie tych zaleceń może doprowadzić do poważnych obrażeń lub śmierci Ryzyko wysokich temperatur, nieprzestrzeganie może spowodować poważne obrażenia ciała lub śmierć. Niebezpieczeństwo wycieku gorących substancji, nieprzestrzeganie może spowodować poważne obrażenia ciała lub śmierć. Niebezpieczeństwo zmiażdżenia kończyn podczas przenoszenia i/lub ustawiania, nieprzestrzeganie tych zaleceń może doprowadzić do poważnych obrażeń ciała lub śmierci. Zakaz Zabroniona jest obsługa urządzenia przez nieupoważnione osoby (w tym dzieci, osoby niepełnosprawne i osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi i psychicznymi). Nie dopuścić, by dzieci wykorzystywały urządzenie do zabawy. Zabrania się wykonywania przez dzieci czynności związanych z czyszczeniem i konserwacją urządzenia, jeśli nie znajdują się pod nadzorem osób dorosłych. Zabronione jest wykonywanie przez zwykłego użytkownika jakichkolwiek prac (serwisowych i/lub innych), które powinny być wykonywane przez wykwalifikowany i autoryzowany serwis techniczny. Zabronione jest wykonywanie przez wykwalifikowanego technika jakichkolwiek pracy (serwisowych i/lub innych) bez wcześniejszego zapoznania się z pełną dokumentacją. Obowiązki Przed przystąpieniem do pracy należy zapoznać się z instrukcją eksploatacji. W przypadku niektórych prac, w celu uniknięcia niebezpieczeństwa należy odciąć zasilanie przed urządzeniem. Należy obowiązkowo nosić okulary ochronne. Należy obowiązkowo nosić rękawice ochronne. Należy obowiązkowo nosić kask ochronny. Należy obowiązkowo nosić obuwie ochronne. Pozostałe wskazówki Wskazania prawidłowych procedur, których nieprzestrzeganie może doprowadzić do niebezpiecznych sytuacji. Porady i sugestie dotyczące prawidłowego wykorzystania urządzenia. Wykwalifikowany użytkownik (pracownik serwisu) Doświadczony użytkownik upoważniony do obsługi, transportu, montażu, konserwacji, napraw i utylizacji urządzenia. Zwykły użytkownik (użytkownik o ograniczonych umiejętnościach i uprawnieniach) Upoważniony personel zatrudniony do obsługi urządzenia z zamontowanymi osłonami, zdolny do wykonywania prostych zadań. Symbol uziemienia Symbol podłączenia do systemu wyrównania potencjałów. Zobowiązanie do przestrzegania przepisów dotyczących utylizacji odpadów.

3 Przedmowa Niniejsza instrukcja eksploatacji została sporządzona w języku ojczystym producenta (włoskim). Producent zastrzega sobie prawo do wprowadzania modyfikacji bez obowiązku powiadamiania. Informacje zawarte w instrukcji przeznaczone są wyłącznie dla użytkownika upoważnionego do obsługi danego urządzenia. Użytkownicy muszą zostać przeszkoleni w zakresie wszystkich aspektów związanych z funkcjonowaniem urządzenia i bezpieczeństwem. Specjalne zalecenia dotyczące bezpieczeństwa (Obowiązki-Zakazy-Zagrożenia) opisane zostały w osobnym rozdziale. Niniejsza instrukcja nie może być udostępniana stronom trzecim bez pisemnej zgody producenta. Tekst niniejszej instrukcji nie może być wykorzystany w innych publikacjach bez pisemnej zgody producenta. Cel instrukcji obsługi W trakcie projektowania urządzenia oraz w trakcie sporządzania niniejszej instrukcji eksploatacji wzięto pod uwagę każdy możliwy rodzaj interakcji pomiędzy użytkownikiem i urządzeniem. Dlatego mamy nadzieję, że dokumentacja ta pomoże jak najlepiej wykorzystać pełne możliwości urządzenia. Podczas pracy należy ściśle trzymać się wskazówek bezpieczeństwa. Pomoże to zminimalizować ryzyko urazów i/lub uszkodzenia sprzętu. Jak czytać niniejszą instrukcję Instrukcja została podzielona na rozdziały, które obejmują tematycznie wszystkie informacje niezbędne do korzystania z urządzenia w bezpieczny sposób. Każdy rozdział podzielony jest na podrozdziały. Każdy podrozdział może posiadać śródtytuły i opisy. Przechowywanie instrukcji eksploatacji Niniejsza instrukcja stanowi nieodłączną część dostawy. Dlatego musi być przechowywana i odpowiednio wykorzystywana przez cały okres eksploatacji urządzenia. Grupa docelowa Instrukcja została sporządzona na potrzeby zwykłego użytkownika (użytkownika z ograniczoną odpowiedzialnością i liczbą zadań do wykonania). Użytkownik taki może obsługiwać urządzenie z zamontowanymi osłonami oraz posiadać wiedzę w zakresie rutynowych czynności konserwacyjnych (czyszczenie urządzenia). Szkolenie obsługi W razie potrzeby, możliwe jest przeprowadzenie szkolenia dla użytkowników obsługujących urządzenie, zgodnie z ustaleniami zawartymi w potwierdzeniu zamówienia. W zależności od zapotrzebowania, szkolenie może być przeprowadzone w siedzibie producenta lub użytkownika. Szkolenie może być skierowane do: Wykwalifikowanego operatora zajmującego się konserwacją układów elektrycznych i elektronicznych (wyspecjalizowanego serwisanta). Wykwalifikowanego operatora odpowiedzialnego za konserwację układów mechanicznych (wyspecjalizowanego serwisanta). Zwykłego użytkownika odpowiedzialnego za proste czynności (użytkownika końcowego). Wstępne ustalenia warunków z klientem O ile nie ustalono inaczej, za poniższe działania zwykle odpowiedzialny jest klient: Przygotowanie pomieszczeń (w tym prace murarskie, przygotowanie odpowiednich podstaw pod urządzenia i kanałów wentylacyjnych, jeżeli są wymagane). Przygotowanie równej, idealnie wypoziomowanej podłogi z powierzchnią antypoślizgową. Przygotowanie miejsca montażu i montaż urządzeń zgodnie z wymiarami podanymi w rysunkach (planach montażu). Wcześniejsze zapewnienie instalacji pomocniczych niezbędnych do pracy urządzenia (instalacja zasilania, sieć wodociągowa, sieć gazowa, sieć kanalizacyjna). Wcześniejsze zapewnienie instalacji elektrycznej zgodnej z obowiązującymi przepisami w miejscu instalacji. Zapewnienie odpowiedniego oświetlenia, zgodnie z przepisami obowiązującymi w miejscu instalacji. Montaż urządzeń zabezpieczających na linii zasilającej przed i za urządzeniem (urządzenia różnicowoprądowe, system wyrównania potencjałów, zawory bezpieczeństwa, itp.) przewidziane przepisami obowiązującymi w kraju instalacji. Instalację systemu uziemienia, zgodnie z obowiązującymi przepisami. Zapewnienie systemu zmiękczania wody, jeśli jest wymagany (patrz dane techniczne). Zakres dostawy Urządzenie Pokrywa / pokrywy Metalowy kosz / metalowe kosze Siatka podtrzymująca kosz Przewody rurowe i/lub kable na potrzeby podłączenia do źródeł energii (tylko gdy wskazano w zamówieniu). Zakres dostawy może być różny w zależności od zamówienia. Zastosowanie zgodne z przeznaczeniem Oryginalna instrukcja eksploatacji. Urządzenie przeznaczone jest do zastosowań profesjonalnych.

4 Opisany w niniejszej instrukcji sposób wykorzystywania urządzenia, tj. gotowanie lub podgrzewanie potraw stanowi zastosowanie zgodne w przeznaczeniem. Wszelkie inne zastosowanie jest uznawane za zastosowanie niewłaściwe, a tym samym niebezpieczne. Urządzenie musi być używane zgodnie z warunkami przewidzianymi w umowie w wyznaczonych limitach pojemności opisanych w odpowiednich rozdziałach. Zabronione jest wykorzystywanie urządzenia jako frytkownicy. Dopuszczalne warunki pracy Urządzenie zostało zaprojektowane do pracy tylko wewnątrz pomieszczeń w wyznaczonych granicach technicznych i wydajnościowych. W celu osiągnięcia pełnej wydajności i bezpiecznych warunków pracy należy przestrzegać poniższych wskazówek. Urządzenie musi być zamontowane w odpowiednim miejscu, które będzie umożliwiało prawidłową obsługę oraz prowadzenie codziennych i okresowych czynności konserwacyjnych. Obszar prowadzenia czynności konserwacyjnych musi być tak zaprojektowany, aby bezpieczeństwo użytkownika nie było zagrożone. Pomieszczenie musi również spełniać wymagania techniczne: maksymalna wilgotność względna: 80%; minimalna temperatura wody chłodzącej > + 10 C; powierzchnia podłogi musi być pokryta materiałem zapobiegającym poślizgnięciu, urządzenia muszą być idealnie wypoziomowane; pomieszczenie musi być wyposażone w układ wentylacyjny oraz oświetlenie zgodne z przepisami obowiązującymi w kraju eksploatacji. Pomieszczenie musi posiadać układ odprowadzania szarej wody oraz posiadać wyłączniki i zawory odcinające, będące w stanie w razie potrzeby odciąć dopływ mediów przed urządzeniem. Ściany/powierzchnie znajdujące się w bezpośrednim sąsiedztwie urządzenia muszą być ogniotrwałe i/lub posiadać izolację cieplną. Sprawdzenie urządzeń i warunki gwarancji Sprawdzenie urządzenia: urządzenie zostało przetestowane przez producenta podczas montażu na terenie zakładu produkcyjnego. Wszystkie świadectwa dotyczące przeprowadzonych testów zostaną dostarczone do klienta. Gwarancja: Okres gwarancyjny wynosi 12 miesięcy od daty wystawienia faktury i obejmuje tylko wadliwe części. Koszty transportu i montażu obciążają kupującego. Podzespoły elektryczne, wyposażenie, jak również inne ruchome elementy nie są objęte gwarancją. Koszty robocizny związane z naprawą prowadzoną przez autoryzowany serwis producenta w siedzibie klienta w celu usunięcia wad w ramach gwarancji są objęte gwarancją, pod warunkiem, że wada nie mogła być w prosty sposób samodzielnie usunięta na miejscu przez klienta. Z gwarancji wyłączone są narzędzia i materiały eksploatacyjne dostarczone przez producenta wraz z urządzeniami. Zgłoszenia uszkodzeń powstałych w trakcie transportu lub z powodu nieprawidłowego montażu lub konserwacji nie będą rozpatrywane. Gwarancja nie jest zbywalna, a ostateczne uznanie wymiany części i urządzeń należy do naszej firmy. Producent ponosi odpowiedzialność za funkcjonowanie urządzenia w oryginalnym ustawieniu. Producent nie ponosi odpowiedzialności za niewłaściwe użycie urządzenia oraz za szkody powstałe w wyniku wykorzystywania urządzenia w sposób, który nie został opisany w niniejszej instrukcji lub nie został zatwierdzony przez producenta. Gwarancja wygasa w przypadku: Szkody powstałej w trakcie transportu i/lub przenoszenia. W przypadku powstania takich szkód, obowiązkiem klienta jest powiadomienie sprzedawcy oraz firmy transportowej oraz opisanie szkody w kopiach dokumentów transportowych. Wyspecjalizowany technik instalujący urządzenie oceni, czy może ono być zamontowane w zależności od stopnia uszkodzeń. Gwarancja wygasa również w przypadku: Uszkodzenia spowodowanego niewłaściwą instalacją. Uszkodzenia spowodowanego przez części zużyte wskutek niewłaściwej eksploatacji. Uszkodzenia spowodowanego przez użycie niewłaściwych lub nieoryginalnych części zamiennych. Uszkodzenia spowodowanego niewłaściwą konserwacją i/lub brakiem konserwacji. Uszkodzenia spowodowanego wskutek nieprzestrzegania procedur opisanych w niniejszej instrukcji eksploatacji. Upoważnienie Upoważnienie dotyczy zezwolenia na eksploatację urządzenia zgodnie z przeznaczeniem. Zezwolenie wydawane jest każdej osobie, która jest odpowiedzialna za urządzenie (producent, kupujący, podpisujący, sprzedawca i/lub właściciel lokalu). Przedmowa

5 Instrukcja została sporządzona na potrzeby zwykłego użytkownika (użytkownika z ograniczoną odpowiedzialnością i liczbą zadań do wykonania). Użytkownik taki może obsługiwać urządzenie z zamontowanymi osłonami oraz posiadać wiedzę w zakresie rutynowych czynności konserwacyjnych (czyszczenie urządzenia). Użytkownicy muszą zostać przeszkoleni w zakresie wszystkich aspektów związanych z funkcjonowaniem urządzenia i bezpieczeństwem. Urządzenie należy obsługiwać zgodnie z przeznaczeniem i przy użyciu odpowiednich narzędzi, z zachowaniem wymagań odpowiednich norm b i ńt Niniejsza instrukcja eksploatacji nie zawiera informacji dotyczących transportu, instalacji i specjalnych czynności konserwacyjnych, które muszą być przeprowadzane przez wykwalifikowanych techników w celu zapewnienia prawidłowej pracy urządzenia. Zwykły użytkownik, do którego skierowana jest niniejsza instrukcja eksploatacji może obsługiwać urządzenie po zakończeniu montażu (transportu, instalacji linii elektrycznej, wody, gazu i podłączeń spustowych). Niniejsza instrukcja eksploatacji nie zawiera informacji dotyczących wszystkich możliwych modyfikacji i rodzajów urządzenia. Producent zastrzega sobie prawo do wprowadzania modyfikacji bez obowiązku powiadamiania. Obowiązki - Zakazy - Porady Zalecenia W momencie odbioru należy otworzyć przesyłkę i sprawdzić, czy urządzenie i wyposażenie nie uległy uszkodzeniu w trakcie transportu. W przypadku wykrycia uszkodzenia należy niezwłocznie poinformować przewoźnika i nie instalować urządzenia. Należy skontaktować się wykwalifikowanym i upoważnionym serwisem w celu zgłoszenia problemu. Producent nie jest odpowiedzialny za uszkodzenia powstałe w trakcie transportu. Zabroniona jest obsługa urządzenia przez nieupoważnione osoby (w tym dzieci, osoby niepełnosprawne i osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi i psychicznymi). Zwykły użytkownik nie jest upoważniony do wykonywania jakichkolwiek czynności zarezerwowanych dla wykwalifikowanego i autoryzowanego serwisu technicznego. Przed rozpoczęciem pracy należy zapoznać się z instrukcją eksploatacji. Odłączyć wszystkie źródła zasilania (energii elektrycznej - gazu - wody) przed urządzeniem, jeżeli wymagana jest praca w bezpiecznych warunkach. Należy nosić sprzęt ochronny odpowiedni do prowadzonych działań. Należy przestrzegać zaleceń Dyrektywy Europejskiej odnośnie środków ochrony indywidualnej. Poziom hałasu 70 db Nie należy pozostawiać łatwopalnych przedmiotów lub materiałów w pobliżu urządzenia. Nie wolno utrudniać odprowadzania ciepła i/lub zasłaniać otworów wentylacyjnych. Należy przestrzegać norm obowiązujących w zakresie utylizacji odpadów specjalnych. Podczas załadunku produktów do urządzenia oraz podczas wyjmowania produktów z urządzenia istnieje ryzyko oparzeń. Oparzenia mogą powstać w wyniku przypadkowego kontaktu z: powierzchniami urządzenia, tacami, gotowanymi produktami. Podczas gotowania nie wolno pozostawiać urządzenia bez nadzoru. Płyny mogą ulec rozlaniu, powodując zagrożenie. Urządzenie należy utrzymywać w czystości, w przeciwnym wypadku właściwości urządzenia mogą ulec szybkiemu pogorszeniu, co może negatywnie wpływać na bezpieczeństwo. Zabronione jest manipulowanie przy urządzeniu, usuwanie tablic i piktogramów. Informacje dotyczące ryzyka resztkowego Niniejszą instrukcję eksploatacji należy przechowywać w miejscu dostępnym dla każdego użytkownika w celu wykorzystania, gdy zajdzie taka potrzeba. Elementy sterujące na urządzeniu można przełączać wyłącznie ręcznie. Szkody spowodowane przez ostre przedmioty, itp. powodują unieważnienie wszelkich praw gwarancyjnych. W celu zminimalizowania ryzyka porażenia prądem elektrycznym lub pożaru, nie wolno podłączać ani odłączać urządzenia mokrymi rękami. Każdorazowo podczas uzyskiwania dostępu do strefy gotowania, należy pamiętać o niebezpieczeństwie powstawania oparzeń. Obowiązkowo należy stosować odpowiednie środki ochrony osobistej

6

7

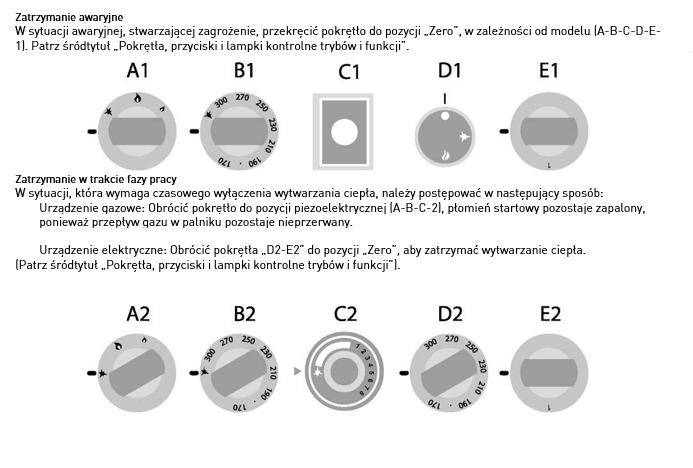

8 Tryby zatrzymania pracy Zatrzymanie z powodu nieprawidłowego działania Termostat bezpieczeństwa Standardowo w zakresie dostawy następujących modeli: Frytkownica (dostępny we wszystkich modelach) Urządzenie do makaronu (tylko w przypadku modeli elektrycznych) Piec (dostępny we wszystkich modelach z elektrycznym piekarnikiem) Frytop (dostępny we wszystkich modelach elektrycznych) Indukcyjne płyty grzewcze (dostępny we wszystkich modelach) Szklano-ceramiczne płyty grzewcze (dostępny we wszystkich modelach z elektrycznym piekarnikiem) Zatrzymanie awaryjne: Termostat bezpieczeństwa uruchamia się automatycznie w sytuacji zagrożenia, wyłączając wytwarzanie ciepła. Cykl pracy zostaje przerwany do momentu usunięcia przyczyny usterki. Ponownie uruchomienie: Po rozwiązaniu problemu, który spowodował uruchomienie termostatu bezpieczeństwa, autoryzowany pracownik serwisu może ponownie uruchomić urządzenie za pomocą odpowiedniego przełącznika.

9 Zestawienie kwalifikacji pracownika oraz czynności do wykonania i ich częstotliwość

10

11

12

13

14 Hendi Polska Sp. z o.o. ul. Magazynowa Gądki, Poland Tel: Fax: info@hendi.pl Producent zastrzega sobie prawo do zmian oraz błędów drukarskich w instrukcji. (ver: 2017/03/01/MW)
