6. BUDOWA KANALIZACJI KABLOWEJ

Transkrypt

1 SPECYFIKACJA TECHNICZNA 6. BUDOWA KANALIZACJI KABLOWEJ 67

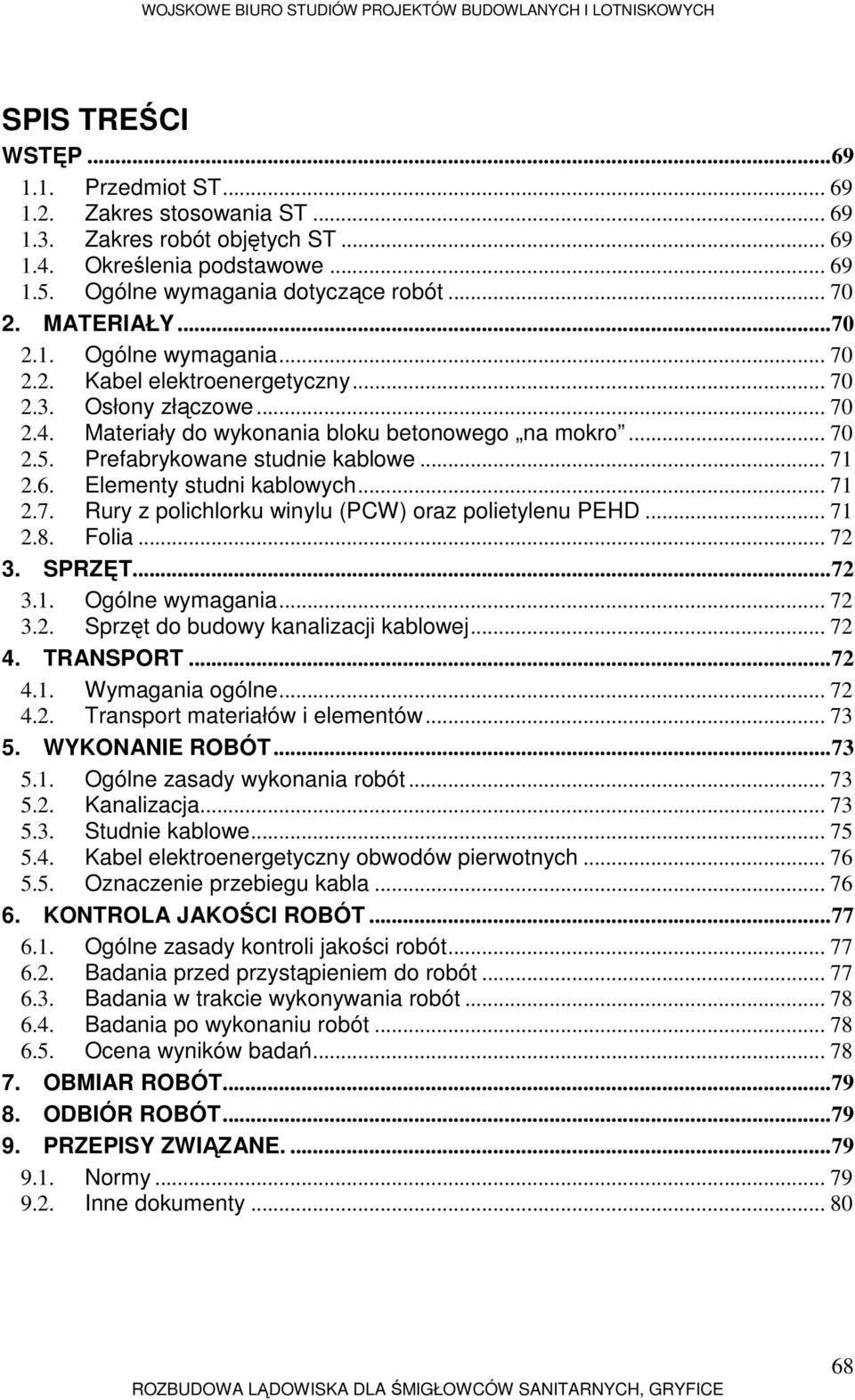

2 SPIS TREŚCI WSTĘP Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY Ogólne wymagania Kabel elektroenergetyczny Osłony złączowe Materiały do wykonania bloku betonowego na mokro Prefabrykowane studnie kablowe Elementy studni kablowych Rury z polichlorku winylu (PCW) oraz polietylenu PEHD Folia SPRZĘT Ogólne wymagania Sprzęt do budowy kanalizacji kablowej TRANSPORT Wymagania ogólne Transport materiałów i elementów WYKONANIE ROBÓT Ogólne zasady wykonania robót Kanalizacja Studnie kablowe Kabel elektroenergetyczny obwodów pierwotnych Oznaczenie przebiegu kabla KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Badania przed przystąpieniem do robót Badania w trakcie wykonywania robót Badania po wykonaniu robót Ocena wyników badań OBMIAR ROBÓT ODBIÓR ROBÓT PRZEPISY ZWIĄZANE Normy Inne dokumenty

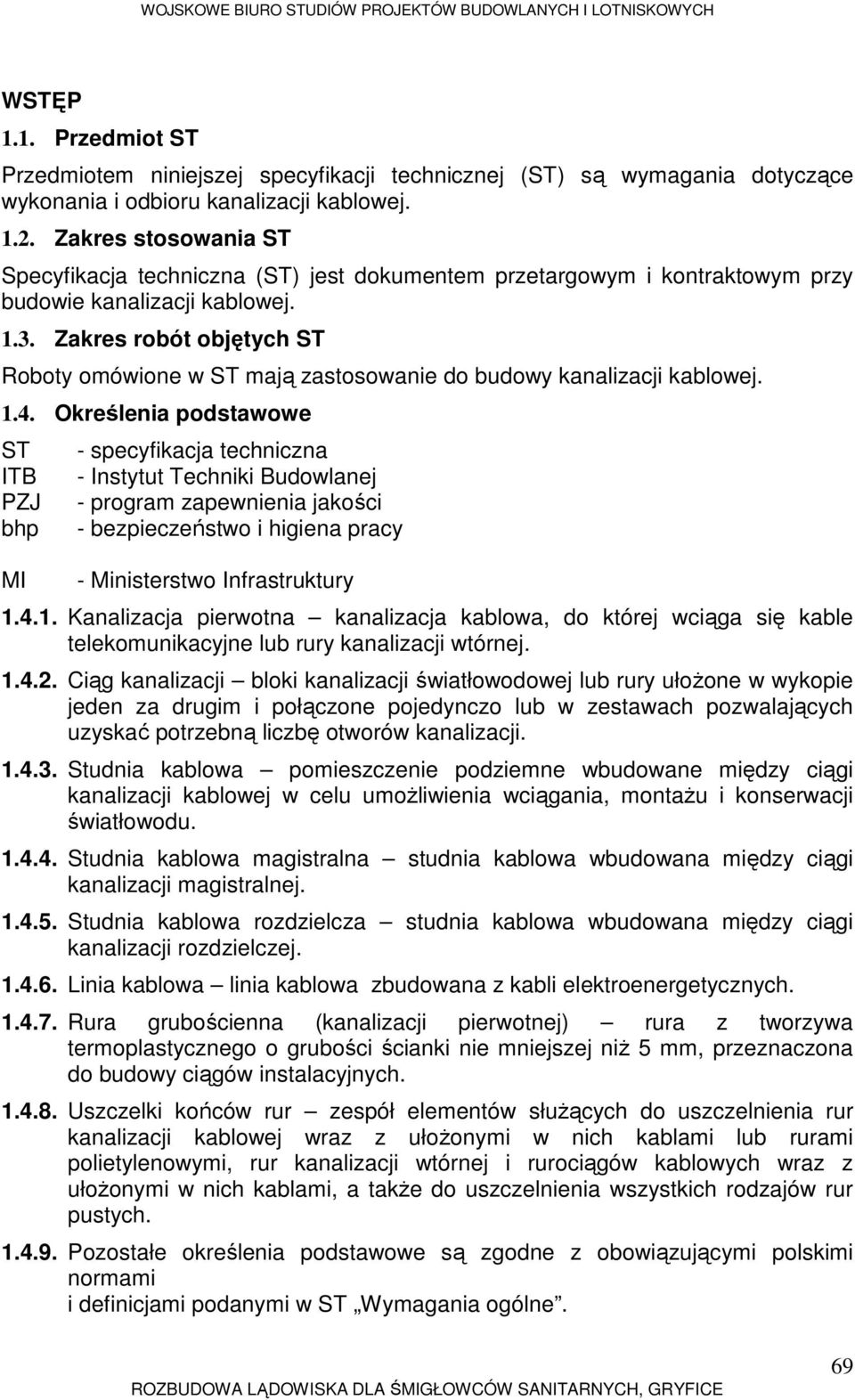

3 WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru kanalizacji kablowej Zakres stosowania ST Specyfikacja techniczna (ST) jest dokumentem przetargowym i kontraktowym przy budowie kanalizacji kablowej Zakres robót objętych ST Roboty omówione w ST mają zastosowanie do budowy kanalizacji kablowej Określenia podstawowe ST ITB PZJ bhp MI - specyfikacja techniczna - Instytut Techniki Budowlanej - program zapewnienia jakości - bezpieczeństwo i higiena pracy - Ministerstwo Infrastruktury Kanalizacja pierwotna kanalizacja kablowa, do której wciąga się kable telekomunikacyjne lub rury kanalizacji wtórnej Ciąg kanalizacji bloki kanalizacji światłowodowej lub rury ułoŝone w wykopie jeden za drugim i połączone pojedynczo lub w zestawach pozwalających uzyskać potrzebną liczbę otworów kanalizacji Studnia kablowa pomieszczenie podziemne wbudowane między ciągi kanalizacji kablowej w celu umoŝliwienia wciągania, montaŝu i konserwacji światłowodu Studnia kablowa magistralna studnia kablowa wbudowana między ciągi kanalizacji magistralnej Studnia kablowa rozdzielcza studnia kablowa wbudowana między ciągi kanalizacji rozdzielczej Linia kablowa linia kablowa zbudowana z kabli elektroenergetycznych Rura grubościenna (kanalizacji pierwotnej) rura z tworzywa termoplastycznego o grubości ścianki nie mniejszej niŝ 5 mm, przeznaczona do budowy ciągów instalacyjnych Uszczelki końców rur zespół elementów słuŝących do uszczelnienia rur kanalizacji kablowej wraz z ułoŝonymi w nich kablami lub rurami polietylenowymi, rur kanalizacji wtórnej i rurociągów kablowych wraz z ułoŝonymi w nich kablami, a takŝe do uszczelnienia wszystkich rodzajów rur pustych Pozostałe określenia podstawowe są zgodne z obowiązującymi polskimi normami i definicjami podanymi w ST Wymagania ogólne. 69

4 1.5. Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne. 2. MATERIAŁY 2.1. Ogólne wymagania Ogólne wymagania dotyczące materiałów podano w ST Wymagania ogólne Kabel elektroenergetyczny Kabel elektroenergetyczny zastosowany do budowy i przebudowy istniejącej infrastruktury powinien mieć nie gorsze właściwości od istniejącego kabla optotelekomunikacyjnego oraz posiadać świadectwo homologacji i odpowiadać wymaganiom norm i przepisów [pkt. 9]. Podczas przechowywania końce kabli naleŝy chronić przed zawilgoceniem i zanieczyszczeniami ich ośrodków przy pomocy kapturków termokurczliwych, szczelnie zamykających kabel. Kapturki powinny być zdejmowane tuŝ przed montaŝem złączy lub przed pomiarami kabli Osłony złączowe Do montaŝu kabli elektroenergetycznych powinny być stosowane osłony złączowe wg norm i przepisów [pkt. 9], z tworzyw sztucznych, odpornych na korozję, wytrzymałych mechanicznie i zapewniających długotrwałą hermetyczność przy umieszczaniu złączy w studniach kablowych lub bezpośrednio w ziemi. Osłony złączowe powinny zapewniać łatwe ułoŝenie wewnątrz nich Ŝył kabla elektroenergetycznego (wraz z ich zapasami) łączonych odcinków kabli, bez przekraczania dopuszczalnego promienia zginania. Osłony złączowe powinny umoŝliwiać ich wielokrotne otwieranie, a takŝe wyprowadzanie kabli odgałęźnych bez potrzeby odcinania kabla i wykonywania nowych połączeń oraz bez potrzeby wymiany całego osprzętu złączowego. Zaleca się stosowanie osłon dielektrycznych, kapturowych, z jednostronnym wprowadzeniem kabli, uszczelnianych opaskami termokurczliwymi i klejem termotopliwym Materiały do wykonania bloku betonowego na mokro Szalowanie Szalowanie powinno zapewnić sztywność i niezmienność układu. Szalowanie powinno być skonstruowane w sposób umoŝliwiający łatwy jego montaŝ i demontaŝ. Przed wypełnieniem masą betonową szalowanie powinno być sprawdzone, aby wykluczało wyciek zaprawy z masy betonowej, moŝliwość zniekształceń lub odchyleń w betonowej konstrukcji Beton Klasa betonu powinna być zgodna z dokumentacją projektową lub wskazaniami Inspektora Nadzoru, lecz nie niŝsza niŝ klasa B 30. Beton powinien odpowiadać wymaganiom podanym w tablicy 1, według norm i przepisów [pkt.9]. Tablica 1. Wymagania dla betonu klasy B 30 wg PN [pkt 9] Lp. Właściwość Wartość 1 Wytrzymałość gwarantowana betonu na ściskanie, 30 70

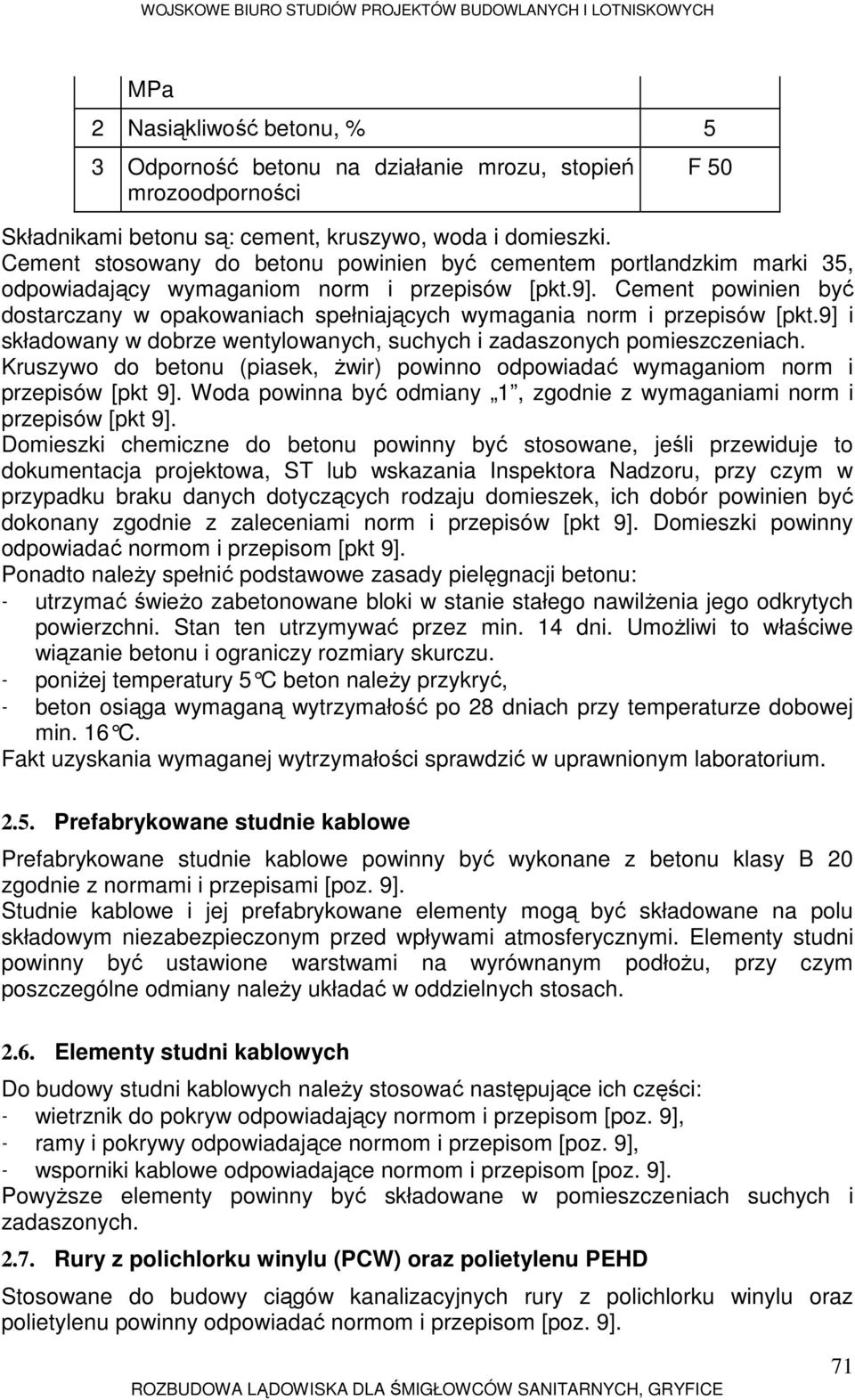

5 MPa 2 Nasiąkliwość betonu, % 5 3 Odporność betonu na działanie mrozu, stopień mrozoodporności F 50 Składnikami betonu są: cement, kruszywo, woda i domieszki. Cement stosowany do betonu powinien być cementem portlandzkim marki 35, odpowiadający wymaganiom norm i przepisów [pkt.9]. Cement powinien być dostarczany w opakowaniach spełniających wymagania norm i przepisów [pkt.9] i składowany w dobrze wentylowanych, suchych i zadaszonych pomieszczeniach. Kruszywo do betonu (piasek, Ŝwir) powinno odpowiadać wymaganiom norm i przepisów [pkt 9]. Woda powinna być odmiany 1, zgodnie z wymaganiami norm i przepisów [pkt 9]. Domieszki chemiczne do betonu powinny być stosowane, jeśli przewiduje to dokumentacja projektowa, ST lub wskazania Inspektora Nadzoru, przy czym w przypadku braku danych dotyczących rodzaju domieszek, ich dobór powinien być dokonany zgodnie z zaleceniami norm i przepisów [pkt 9]. Domieszki powinny odpowiadać normom i przepisom [pkt 9]. Ponadto naleŝy spełnić podstawowe zasady pielęgnacji betonu: - utrzymać świeŝo zabetonowane bloki w stanie stałego nawilŝenia jego odkrytych powierzchni. Stan ten utrzymywać przez min. 14 dni. UmoŜliwi to właściwe wiązanie betonu i ograniczy rozmiary skurczu. - poniŝej temperatury 5 C beton naleŝy przykryć, - beton osiąga wymaganą wytrzymałość po 28 dniach przy temperaturze dobowej min. 16 C. Fakt uzyskania wymaganej wytrzymałości sprawdzić w uprawnionym laboratorium Prefabrykowane studnie kablowe Prefabrykowane studnie kablowe powinny być wykonane z betonu klasy B 20 zgodnie z normami i przepisami [poz. 9]. Studnie kablowe i jej prefabrykowane elementy mogą być składowane na polu składowym niezabezpieczonym przed wpływami atmosferycznymi. Elementy studni powinny być ustawione warstwami na wyrównanym podłoŝu, przy czym poszczególne odmiany naleŝy układać w oddzielnych stosach Elementy studni kablowych Do budowy studni kablowych naleŝy stosować następujące ich części: - wietrznik do pokryw odpowiadający normom i przepisom [poz. 9], - ramy i pokrywy odpowiadające normom i przepisom [poz. 9], - wsporniki kablowe odpowiadające normom i przepisom [poz. 9]. PowyŜsze elementy powinny być składowane w pomieszczeniach suchych i zadaszonych Rury z polichlorku winylu (PCW) oraz polietylenu PEHD Stosowane do budowy ciągów kanalizacyjnych rury z polichlorku winylu oraz polietylenu powinny odpowiadać normom i przepisom [poz. 9]. 71

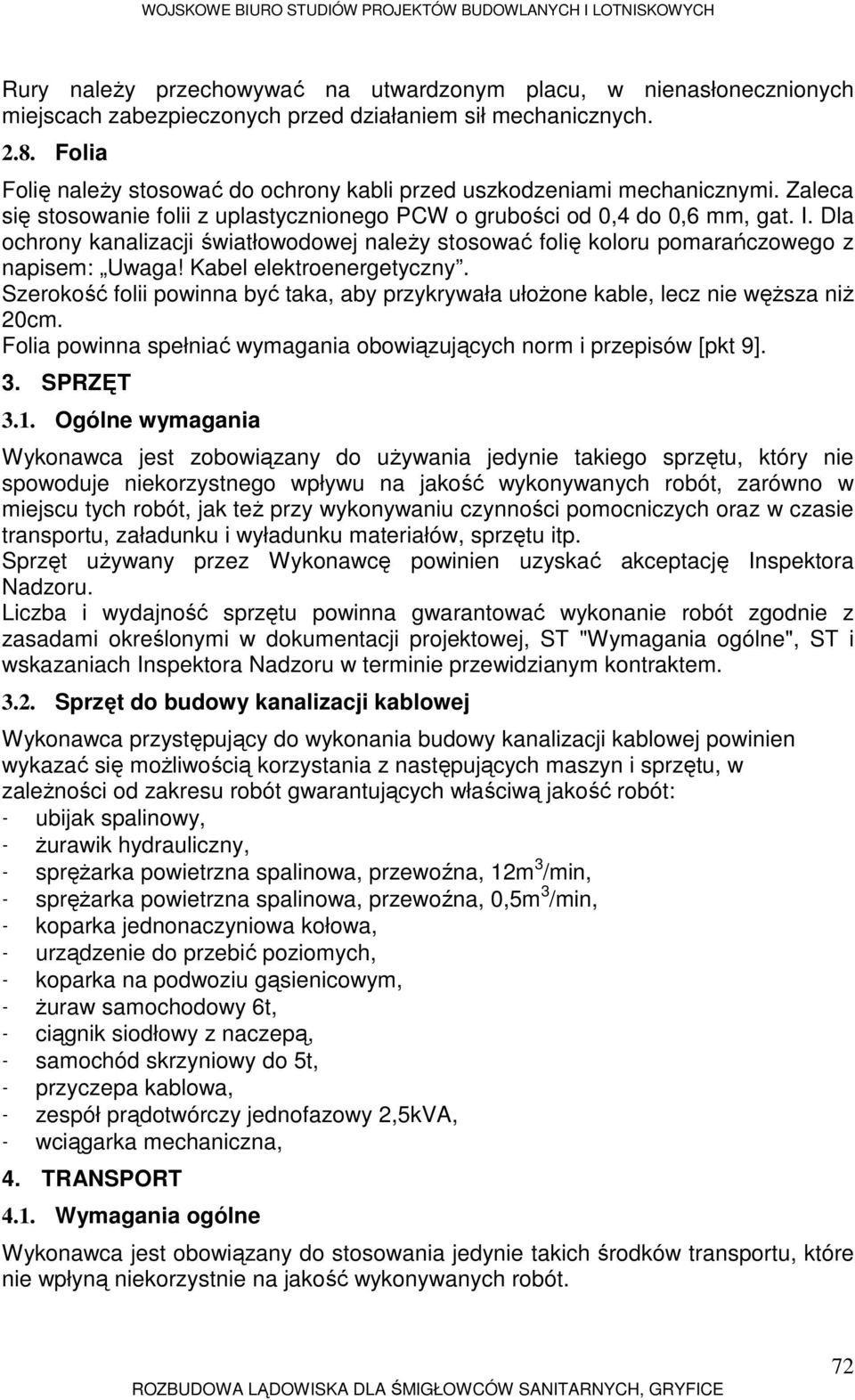

6 Rury naleŝy przechowywać na utwardzonym placu, w nienasłonecznionych miejscach zabezpieczonych przed działaniem sił mechanicznych Folia Folię naleŝy stosować do ochrony kabli przed uszkodzeniami mechanicznymi. Zaleca się stosowanie folii z uplastycznionego PCW o grubości od 0,4 do 0,6 mm, gat. I. Dla ochrony kanalizacji światłowodowej naleŝy stosować folię koloru pomarańczowego z napisem: Uwaga! Kabel elektroenergetyczny. Szerokość folii powinna być taka, aby przykrywała ułoŝone kable, lecz nie węŝsza niŝ 20cm. Folia powinna spełniać wymagania obowiązujących norm i przepisów [pkt 9]. 3. SPRZĘT 3.1. Ogólne wymagania Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak teŝ przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt uŝywany przez Wykonawcę powinien uzyskać akceptację Inspektora Nadzoru. Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami określonymi w dokumentacji projektowej, ST "Wymagania ogólne", ST i wskazaniach Inspektora Nadzoru w terminie przewidzianym kontraktem Sprzęt do budowy kanalizacji kablowej Wykonawca przystępujący do wykonania budowy kanalizacji kablowej powinien wykazać się moŝliwością korzystania z następujących maszyn i sprzętu, w zaleŝności od zakresu robót gwarantujących właściwą jakość robót: - ubijak spalinowy, - Ŝurawik hydrauliczny, - spręŝarka powietrzna spalinowa, przewoźna, 12m 3 /min, - spręŝarka powietrzna spalinowa, przewoźna, 0,5m 3 /min, - koparka jednonaczyniowa kołowa, - urządzenie do przebić poziomych, - koparka na podwoziu gąsienicowym, - Ŝuraw samochodowy 6t, - ciągnik siodłowy z naczepą, - samochód skrzyniowy do 5t, - przyczepa kablowa, - zespół prądotwórczy jednofazowy 2,5kVA, - wciągarka mechaniczna, 4. TRANSPORT 4.1. Wymagania ogólne Wykonawca jest obowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. 72

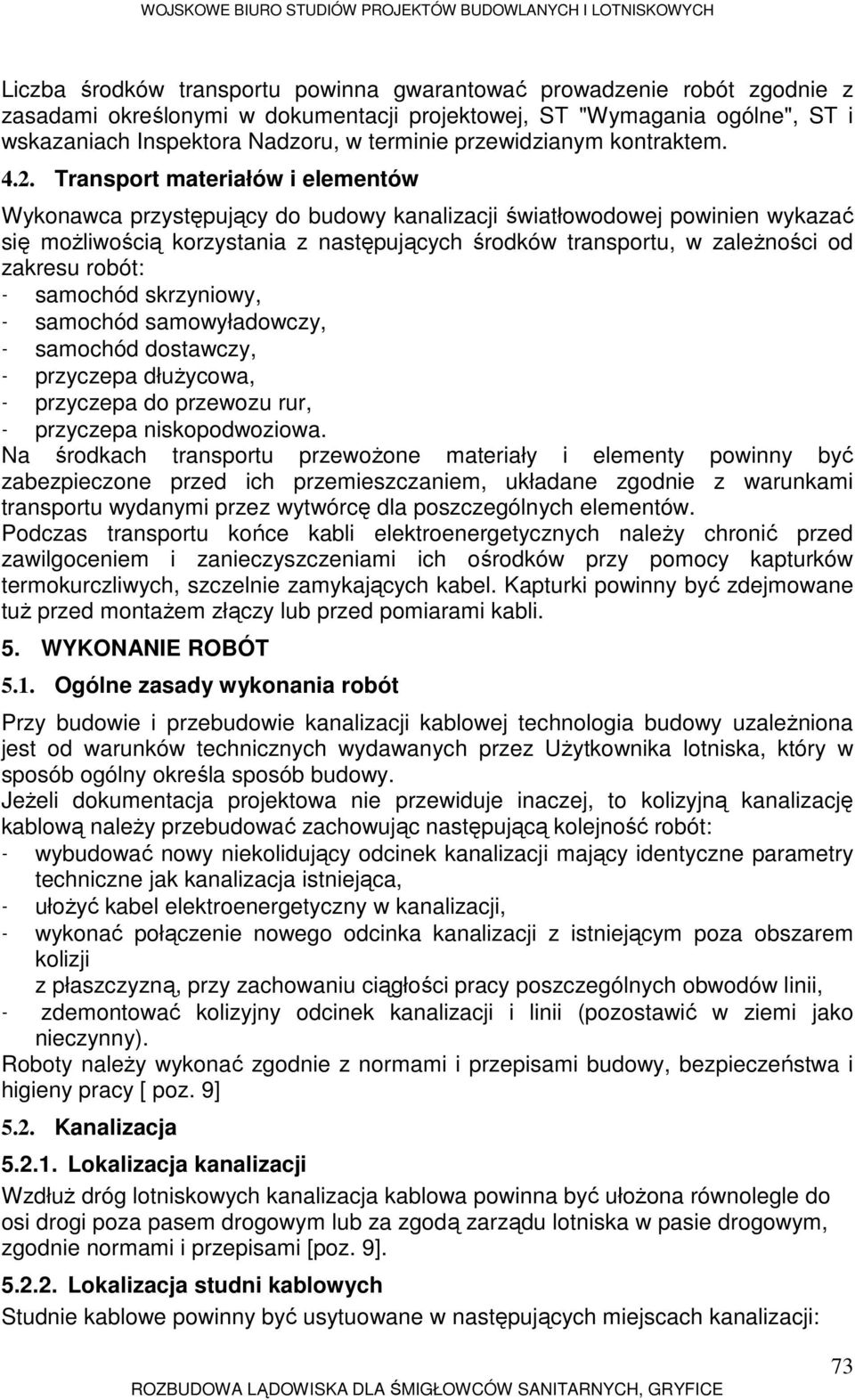

7 Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, ST "Wymagania ogólne", ST i wskazaniach Inspektora Nadzoru, w terminie przewidzianym kontraktem Transport materiałów i elementów Wykonawca przystępujący do budowy kanalizacji światłowodowej powinien wykazać się moŝliwością korzystania z następujących środków transportu, w zaleŝności od zakresu robót: - samochód skrzyniowy, - samochód samowyładowczy, - samochód dostawczy, - przyczepa dłuŝycowa, - przyczepa do przewozu rur, - przyczepa niskopodwoziowa. Na środkach transportu przewoŝone materiały i elementy powinny być zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych elementów. Podczas transportu końce kabli elektroenergetycznych naleŝy chronić przed zawilgoceniem i zanieczyszczeniami ich ośrodków przy pomocy kapturków termokurczliwych, szczelnie zamykających kabel. Kapturki powinny być zdejmowane tuŝ przed montaŝem złączy lub przed pomiarami kabli. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Przy budowie i przebudowie kanalizacji kablowej technologia budowy uzaleŝniona jest od warunków technicznych wydawanych przez UŜytkownika lotniska, który w sposób ogólny określa sposób budowy. JeŜeli dokumentacja projektowa nie przewiduje inaczej, to kolizyjną kanalizację kablową naleŝy przebudować zachowując następującą kolejność robót: - wybudować nowy niekolidujący odcinek kanalizacji mający identyczne parametry techniczne jak kanalizacja istniejąca, - ułoŝyć kabel elektroenergetyczny w kanalizacji, - wykonać połączenie nowego odcinka kanalizacji z istniejącym poza obszarem kolizji z płaszczyzną, przy zachowaniu ciągłości pracy poszczególnych obwodów linii, - zdemontować kolizyjny odcinek kanalizacji i linii (pozostawić w ziemi jako nieczynny). Roboty naleŝy wykonać zgodnie z normami i przepisami budowy, bezpieczeństwa i higieny pracy [ poz. 9] 5.2. Kanalizacja Lokalizacja kanalizacji WzdłuŜ dróg lotniskowych kanalizacja kablowa powinna być ułoŝona równolegle do osi drogi poza pasem drogowym lub za zgodą zarządu lotniska w pasie drogowym, zgodnie normami i przepisami [poz. 9] Lokalizacja studni kablowych Studnie kablowe powinny być usytuowane w następujących miejscach kanalizacji: 73

8 - na prostej trasie kanalizacji oraz w miejscach zmian poziomu kanalizacji - studnie przelotowe, - na załomach trasy - studnie naroŝne Długość przelotów między studniami Długość przelotów między sąsiednimi studniami nie powinna przekraczać 120m Głębokość ułoŝenia kanalizacji Głębokość ułoŝenia kanalizacji powinna być taka, aby najmniejsze pokrycie liczone od poziomu terenu lub nawierzchni do górnej powierzchni kanalizacji wynosiło 0,7 m dla kanalizacji magistralnej, Przy przejściach pod utwardzonymi drogami lotniskowymi głębokość ułoŝenia kanalizacji powinna być taka, aby odległość od nawierzchni nie była mniejsza od 0,8 m. W przypadkach uwarunkowanych trudnościami technicznymi dopuszcza się zmniejszenie głębokości ułoŝenia kanalizacji do 0,4m jeśli jest zbudowana z rur PCW i 0,2m jeśli jest zbudowana z bloków betonowych Prostoliniowość przebiegu Kanalizacja powinna, na odcinkach między sąsiednimi studniami, przebiegać po linii prostej Spadek kanalizacji Kanalizacja powinna być układana ze spadkiem od 1 do 3% Ciągi kanalizacji Wymagania ogólne Ilość otworów kanalizacji wynika z ilości kabli światłowodowych prowadzonych pomiędzy studniami Zestawy z rur PCW, PEHD Do zestawów kanalizacji z rur PCW oraz PEHD naleŝy stosować rury z nieplastyfikowanego polichlorku winylu oraz polietylenu, o średnicy 90 mm i grubościach ścianek nie mniejszych od 2 mm wg norm i przepisów [poz. 9]. Do kanalizacji z rur PCW oraz PEHD naleŝy stosować rury z nieplastyfikowanego polichlorku winylu oraz polietylenu, o średnicy 90 mm i grubościach ścianach nie mniejszych od 2mm wg norm i przepisów [poz. 9] Roboty ziemne Trasa kanalizacji Wytyczona w terenie trasa kanalizacji kablowej powinna być zgodna z podaną w dokumentacji projektowej Głębokość wykopów Głębokości wykopów podane są w normach i przepisach [pkt 9]. W przypadkach przewidywanej rozbudowy kanalizacji wykopy powinny być odpowiednio głębsze Szerokość wykopów Szerokości wykopów podane są w normach i przepisach [pkt 9]. 74

9 Przygotowanie wykopów Wykopy powinny być tak przygotowane, aby spełniały wymagania podane w normach i przepisach [pkt 9]. Ściany wykopów powinny być pochyłe Wyrównanie i wzmocnienie dna wykopu Przed ułoŝeniem kanalizacji dno wykopu powinno być wyrównane i ukształtowane ze spadkiem zgodnie z wymaganiami norm i przepisów [pkt 9]. W gruntach mało spoistych na dno wykopu naleŝy ułoŝyć ławę z betonu kl. B20 o grubości co najmniej 10 cm Układanie ciągów kanalizacji z rur PCW, PEHD Z pojedynczych rur PCW, PEHD naleŝy tworzyć zestawy kanalizacji wg ustalonych w projekcie ilości otworów w warstwach. Odległości pomiędzy poszczególnymi rurami w warstwie nie powinny być mniejsze od 2 cm, a między warstwami od 3 cm. Na przygotowane dno wykopu naleŝy ułoŝyć jedną lub kilka rur w jednej warstwie. W przypadku układania następnych warstw, ułoŝoną warstwę rur naleŝy zasypać piaskiem lub przesianym gruntem, wyrównać i ubijać ubijakiem mechanicznym Zasypywanie kanalizacji pierwotnej z rur PCW, PEHD Ostatnią, górną warstwę kanalizacji pierwotnej z rur PCW, PEHD naleŝy przysypać piaskiem lub przesianym gruntem do grubości przykrycia nie mniejszej od 5 cm, a następnie warstwą piasku lub przesianego gruntu grubości około 20 cm. Następnie naleŝy zasypać wykop gruntem warstwami co 30 cm i ubijać ubijakami mechanicznymi. Wskaźnik zagęszczenia gruntu powinien osiągnąć, co najmniej 0,95 wg norm i przepisów [pkt 9] SkrzyŜowania i zbliŝenia kanalizacji Trasa kanalizacji Na skrzyŝowaniach z utwardzonymi drogami lotniskowymi trasa kanalizacji powinna być zgodna z wymaganiami podanymi w punkcie niniejszej ST i zlokalizowana pod kątem 90 o do osi drogi z dopuszczalną odchyłką 15 o. Pod projektowanymi drogami kanalizację naleŝy układać w wykopach przed robotami drogowymi, a pod drogami istniejącymi metodą poziomego wiercenia sprzętem dostępnym Wykonawcy i zaakceptowanym przez Inspektora Nadzoru SkrzyŜowania i zbliŝenia z urządzeniami podziemnymi Przy skrzyŝowaniach z innymi urządzeniami podziemnymi kanalizacja kablowa powinna znajdować się w zasadzie nad tymi urządzeniami. Inne rozwiązania dopuszcza się tylko w wyjątkowych przypadkach, gdy pokrycie kanalizacji górą byłoby mniejsze od wymaganego wg pkt niniejszej ST. Dopuszczalne odległości w rzucie pionowym lub poziomym między krawędziami ciągów kanalizacji a innymi urządzeniami podziemnymi nie powinny być mniejsze od podanych w normach i przepisach [pkt 9] Studnie kablowe Stosowane typy studni kablowych Na ciągach kanalizacji kablowej naleŝy stosować studnie kablowe wg klasyfikacji i wymiarów zgodnych z wymaganiami norm i przepisów [pkt 9]. 75

10 Studnie kablowe naleŝy stosować wg indywidualnych wymagań i opracowań projektowych Wykonywanie studni bezpośrednio na budowie Studnie bezpośrednio na budowie powinny być wykonywane zgodnie z normami i przepisami [pkt 9] i typową dokumentacją na nie Wykonywanie studni z prefabrykatów Wykonywanie studni kablowych z prefabrykatów powinno być zgodne z wymaganiami zawartymi w typowej dokumentacji na te studnie (katalog) Kabel elektroenergetyczny obwodów pierwotnych Zastosowana technologia zaciągania kabla elektroenergetycznego do rurociągów kablowych powinna zapewnić ułoŝenie kabli bez uszkodzeń i naruszania zewnętrznych osłon ochronnych. Ręczne lub mechaniczne zaciąganie kabla elektroenergetycznego jest dopuszczalne w wyjątkowych, technicznie uzasadnionych przypadkach (np. krótkie odcinki, wykładanie kabla w studniach, niedostępność trasy dla urządzeń zaciągowych), ale pod warunkiem ciągłej kontroli siły naciągu i stosowania urządzeń zabezpieczających przed przekroczeniem dopuszczalnej wielkości tej siły. Odcinki fabrykacyjne kabla elektroenergetycznego powinny być układane w taki sposób, aby koniec kaŝdego odcinka fabrykacyjnego spotykał się z początkiem odcinka następnego. Kolejność układanych odcinków fabrykacyjnych powinna być zgodna z ich alokacją (ze względu na rodzaj powłok i długości odcinków) i powinna być ewidencjonowana. Kable powinny być układane przy temperaturze nie niŝszej od -5 o C. Przy złączach kabli naleŝy pozostawić zapasy kabli, umoŝliwiające swobodne wykonywanie złączy i dokonywanie pomiarów, przy wyniesieniu końców kabla na zewnątrz studni i wykonywanie złącza i pomiarów w samochodzie montaŝowym. Zapasy te powinny wynosić co najmniej po 0,5 m z kaŝdej strony złącza. W środku odcinków instalacyjnych kabli, w miejscach skąd wprowadzano kabel do rur polietylenowych, pozostawić zapasy kabli zabezpieczające kabel przed zerwaniem w razie przypadkowego poderwania rurociągu. Zapasy te o długości 1 m powinny być ułoŝone w studni kablowej. Zapasy kabli naleŝy układać w pętle w ten sposób, aby moŝliwe było bezpieczne ich wyciąganie na trasie odcinka instalacyjnego. Powinny być one starannie zabezpieczone przed uszkodzeniami mechanicznymi na stelaŝach w studniach kablowych. Podczas układania końce kabli naleŝy chronić przed zawilgoceniem i zanieczyszczeniami ich ośrodków przy pomocy kapturków termokurczliwych, szczelnie zamykających kabel. Kapturki powinny być zdejmowane tuŝ przed montaŝem złączy lub przed pomiarami kabli Oznaczenie przebiegu kabla Rurociągi kablowe, w których układa się kable powinny być na całej trasie oznakowane zgodnie z wymaganiami norm i przepisów [pkt. 9]. W dokumentacji trasowej rurociągu kablowego powinny być zwymiarowane wzdłuŝnie i poprzecznie: - przebieg trasy rurociągu, 76

11 - połoŝenie studni kablowych, przepustów dla rurociągu, miejsca połączeń rur polietylenowych, - punkty zmian trasy rurociągu. Domiarowanie powinno być wykonane do istniejących w terenie obiektów stałych np. płaszczyzny postojowej, studni itp. W miejscach, gdzie brak jest obiektów stałych, powinny być ustawione słupki oznaczeniowe. Odległości między domiarowanymi elementami rurociągu kablowego a obiektami stałymi lub słupkami oznaczeniowymi nie powinny przekraczać 50 m dla domiaru wzdłuŝnego i 30 m dla domiaru poprzecznego. Wszystkie domiary trasowe powinny być wykonane z dokładnością nie gorszą, niŝ 1%. Słupki oznaczeniowe lub oznaczeniowo-pomiarowe wg norm i przepisów [pkt.9] powinny być usytuowane w pobliŝu oznaczanych elementów rurociągu. Rurociągi kablowe ułoŝone w ziemi powinny być oznaczone na całej długości taśmą ostrzegawczą w kolorze czerwonym z napisem: Uwaga! Kabel elektroenergetyczny, wg norm i przepisów [pkt. 9] umieszczoną w ziemi nad rurociągiem w połowie głębokości jego ułoŝenia. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne. Celem kontroli jest stwierdzenie osiągnięcia załoŝonej jakości wykonywanych robót przy budowie kanalizacji dla kabli elektroenergetycznych. Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wskazania Inspektorowi Nadzoru zgodności dostarczonych materiałów i realizowanych robót z dokumentacją projektową oraz wymaganiami ST "Wymagania ogólne", ST i PZJ. Materiały posiadające atest producenta stwierdzający ich pełną zgodność z warunkami podanymi w specyfikacjach, mogą być przez Inspektor Nadzoru dopuszczone do uŝycia bez badań. Przed przystąpieniem do badania, Wykonawca powinien powiadomić Inspektora Nadzoru o rodzaju i terminie badania. Po wykonaniu badania, Wykonawca przedstawia na piśmie wyniki badań do akceptacji Inspektora Nadzoru. Wykonawca powiadamia pisemnie Inspektora Nadzoru o zakończeniu kaŝdej roboty zanikającej, którą moŝe kontynuować dopiero po pisemnej akceptacji odbioru przez Inspektora Nadzoru Badania przed przystąpieniem do robót Przed przystąpieniem do prac instalacyjnych i montaŝowych na linii kablowej wszystkie odcinki fabrykacyjne kabli naleŝy poddać szczegółowym oględzinom zewnętrznym w celu wykrycia jakichkolwiek uszkodzeń, które mogły powstać podczas transportu lub przeładunku bębnów. NaleŜy sprawdzić prawidłowość zabezpieczenia końców kabli przed zawilgoceniem oraz zabezpieczenia samych kabli na bębnach przed uszkodzeniami, zwracając uwagę takŝe na wygięcia kabla o zbyt małym promieniu. W przypadkach wątpliwych, tzn. jeśli istnieje podejrzenie o niewłaściwe obchodzenie się z kablem przed dostarczeniem go na plac budowy, 77

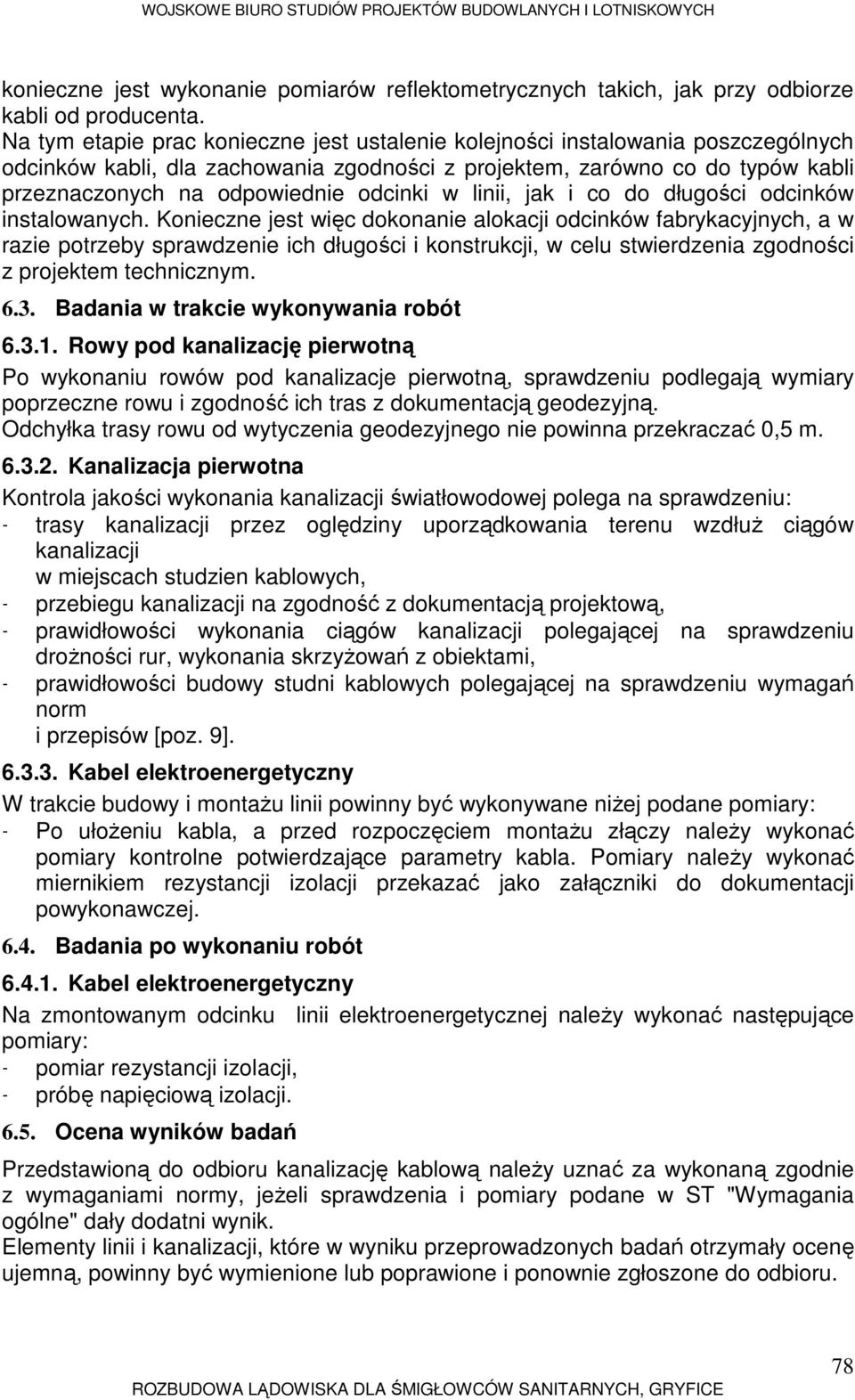

12 konieczne jest wykonanie pomiarów reflektometrycznych takich, jak przy odbiorze kabli od producenta. Na tym etapie prac konieczne jest ustalenie kolejności instalowania poszczególnych odcinków kabli, dla zachowania zgodności z projektem, zarówno co do typów kabli przeznaczonych na odpowiednie odcinki w linii, jak i co do długości odcinków instalowanych. Konieczne jest więc dokonanie alokacji odcinków fabrykacyjnych, a w razie potrzeby sprawdzenie ich długości i konstrukcji, w celu stwierdzenia zgodności z projektem technicznym Badania w trakcie wykonywania robót Rowy pod kanalizację pierwotną Po wykonaniu rowów pod kanalizacje pierwotną, sprawdzeniu podlegają wymiary poprzeczne rowu i zgodność ich tras z dokumentacją geodezyjną. Odchyłka trasy rowu od wytyczenia geodezyjnego nie powinna przekraczać 0,5 m Kanalizacja pierwotna Kontrola jakości wykonania kanalizacji światłowodowej polega na sprawdzeniu: - trasy kanalizacji przez oględziny uporządkowania terenu wzdłuŝ ciągów kanalizacji w miejscach studzien kablowych, - przebiegu kanalizacji na zgodność z dokumentacją projektową, - prawidłowości wykonania ciągów kanalizacji polegającej na sprawdzeniu droŝności rur, wykonania skrzyŝowań z obiektami, - prawidłowości budowy studni kablowych polegającej na sprawdzeniu wymagań norm i przepisów [poz. 9] Kabel elektroenergetyczny W trakcie budowy i montaŝu linii powinny być wykonywane niŝej podane pomiary: - Po ułoŝeniu kabla, a przed rozpoczęciem montaŝu złączy naleŝy wykonać pomiary kontrolne potwierdzające parametry kabla. Pomiary naleŝy wykonać miernikiem rezystancji izolacji przekazać jako załączniki do dokumentacji powykonawczej Badania po wykonaniu robót Kabel elektroenergetyczny Na zmontowanym odcinku linii elektroenergetycznej naleŝy wykonać następujące pomiary: - pomiar rezystancji izolacji, - próbę napięciową izolacji Ocena wyników badań Przedstawioną do odbioru kanalizację kablową naleŝy uznać za wykonaną zgodnie z wymaganiami normy, jeŝeli sprawdzenia i pomiary podane w ST "Wymagania ogólne" dały dodatni wynik. Elementy linii i kanalizacji, które w wyniku przeprowadzonych badań otrzymały ocenę ujemną, powinny być wymienione lub poprawione i ponownie zgłoszone do odbioru. 78

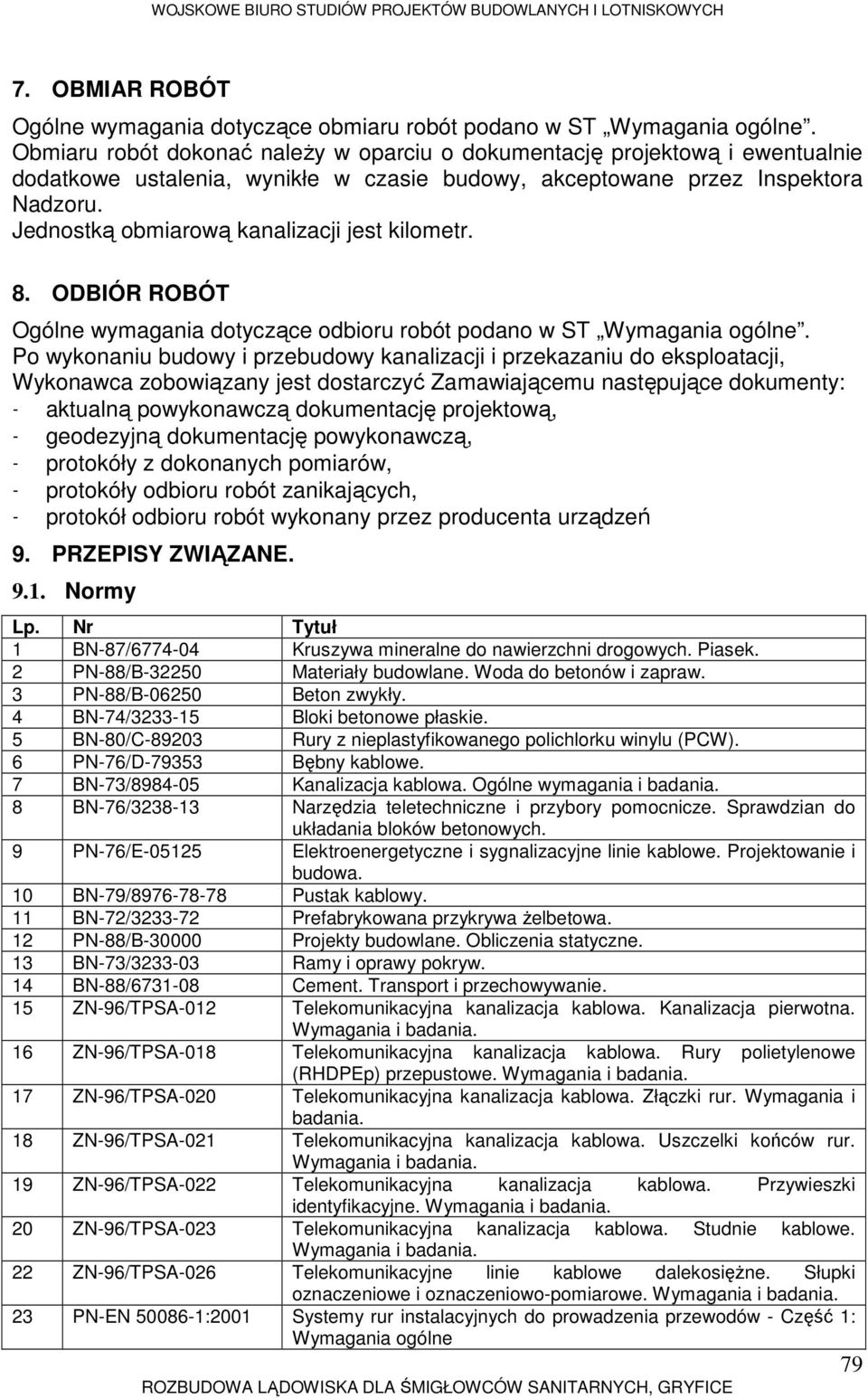

13 7. OBMIAR ROBÓT Ogólne wymagania dotyczące obmiaru robót podano w ST Wymagania ogólne. Obmiaru robót dokonać naleŝy w oparciu o dokumentację projektową i ewentualnie dodatkowe ustalenia, wynikłe w czasie budowy, akceptowane przez Inspektora Nadzoru. Jednostką obmiarową kanalizacji jest kilometr. 8. ODBIÓR ROBÓT Ogólne wymagania dotyczące odbioru robót podano w ST Wymagania ogólne. Po wykonaniu budowy i przebudowy kanalizacji i przekazaniu do eksploatacji, Wykonawca zobowiązany jest dostarczyć Zamawiającemu następujące dokumenty: - aktualną powykonawczą dokumentację projektową, - geodezyjną dokumentację powykonawczą, - protokóły z dokonanych pomiarów, - protokóły odbioru robót zanikających, - protokół odbioru robót wykonany przez producenta urządzeń 9. PRZEPISY ZWIĄZANE Normy Lp. Nr Tytuł 1 BN-87/ Kruszywa mineralne do nawierzchni drogowych. Piasek. 2 PN-88/B Materiały budowlane. Woda do betonów i zapraw. 3 PN-88/B Beton zwykły. 4 BN-74/ Bloki betonowe płaskie. 5 BN-80/C Rury z nieplastyfikowanego polichlorku winylu (PCW). 6 PN-76/D Bębny kablowe. 7 BN-73/ Kanalizacja kablowa. Ogólne wymagania i badania. 8 BN-76/ Narzędzia teletechniczne i przybory pomocnicze. Sprawdzian do układania bloków betonowych. 9 PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. 10 BN-79/ Pustak kablowy. 11 BN-72/ Prefabrykowana przykrywa Ŝelbetowa. 12 PN-88/B Projekty budowlane. Obliczenia statyczne. 13 BN-73/ Ramy i oprawy pokryw. 14 BN-88/ Cement. Transport i przechowywanie. 15 ZN-96/TPSA-012 Telekomunikacyjna kanalizacja kablowa. Kanalizacja pierwotna. Wymagania i badania. 16 ZN-96/TPSA-018 Telekomunikacyjna kanalizacja kablowa. Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania. 17 ZN-96/TPSA-020 Telekomunikacyjna kanalizacja kablowa. Złączki rur. Wymagania i badania. 18 ZN-96/TPSA-021 Telekomunikacyjna kanalizacja kablowa. Uszczelki końców rur. Wymagania i badania. 19 ZN-96/TPSA-022 Telekomunikacyjna kanalizacja kablowa. Przywieszki identyfikacyjne. Wymagania i badania. 20 ZN-96/TPSA-023 Telekomunikacyjna kanalizacja kablowa. Studnie kablowe. Wymagania i badania. 22 ZN-96/TPSA-026 Telekomunikacyjne linie kablowe dalekosięŝne. Słupki oznaczeniowe i oznaczeniowo-pomiarowe. Wymagania i badania. 23 PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów - Część 1: Wymagania ogólne 79

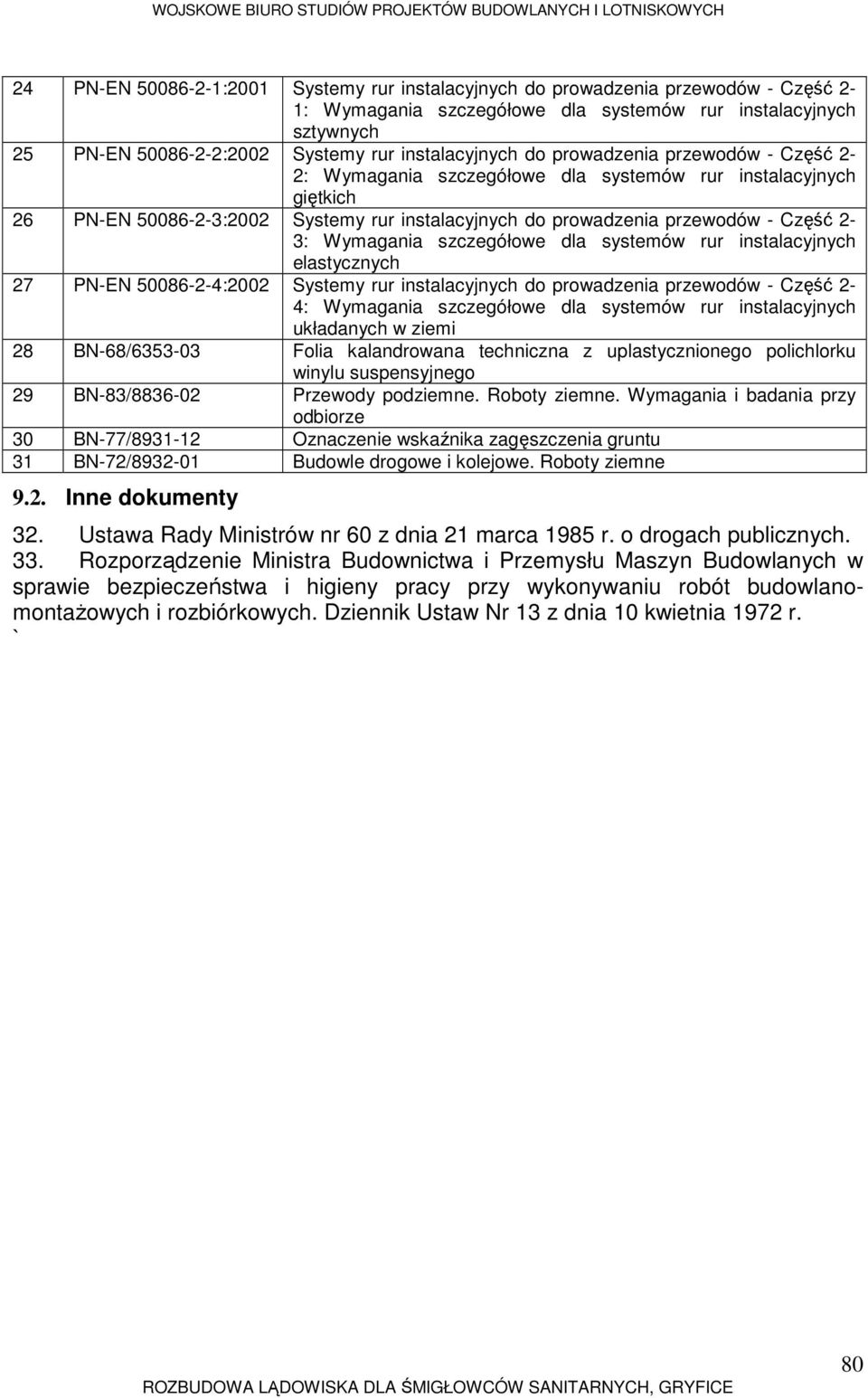

14 24 PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów - Część 2-1: Wymagania szczegółowe dla systemów rur instalacyjnych sztywnych 25 PN-EN :2002 Systemy rur instalacyjnych do prowadzenia przewodów - Część 2-2: Wymagania szczegółowe dla systemów rur instalacyjnych giętkich 26 PN-EN :2002 Systemy rur instalacyjnych do prowadzenia przewodów - Część 2-3: Wymagania szczegółowe dla systemów rur instalacyjnych elastycznych 27 PN-EN :2002 Systemy rur instalacyjnych do prowadzenia przewodów - Część 2-4: Wymagania szczegółowe dla systemów rur instalacyjnych układanych w ziemi 28 BN-68/ Folia kalandrowana techniczna z uplastycznionego polichlorku winylu suspensyjnego 29 BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze 30 BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu 31 BN-72/ Budowle drogowe i kolejowe. Roboty ziemne 9.2. Inne dokumenty 32. Ustawa Rady Ministrów nr 60 z dnia 21 marca 1985 r. o drogach publicznych. 33. Rozporządzenie Ministra Budownictwa i Przemysłu Maszyn Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanomontaŝowych i rozbiórkowych. Dziennik Ustaw Nr 13 z dnia 10 kwietnia 1972 r. ` 80
