Zaprojektowanie, wykonanie i wdrożenie aplikacji obsługującej System Osłony PrzeciwOsuwiskowej SOPO

Transkrypt

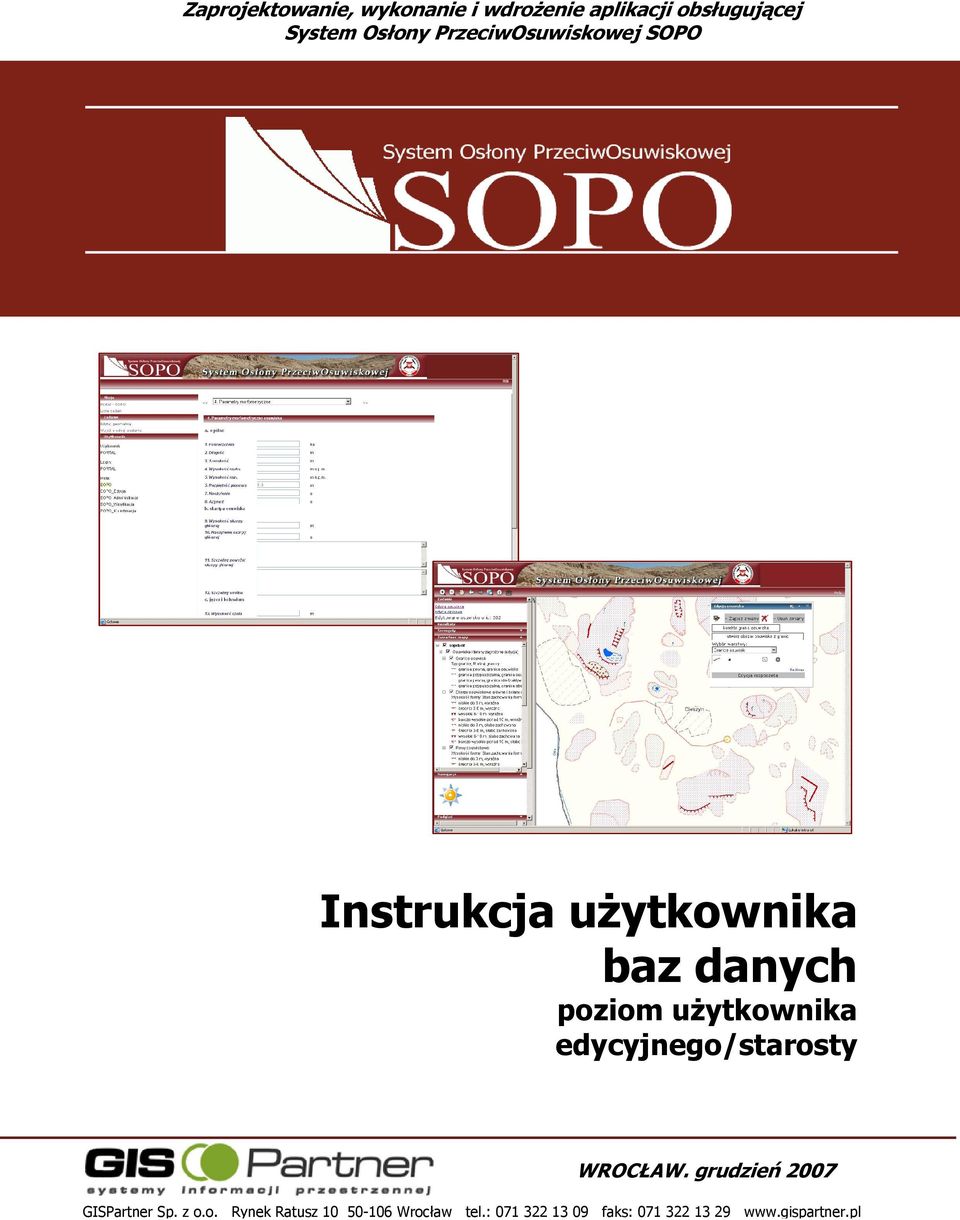

1 obsługującej System Osłony PrzeciwOsuwiskowej SOPO Instrukcja użytkownika baz danych poziom użytkownika edycyjnego/starosty WROCŁAW. grudzień 2007 GISPartner Sp. z o.o. Rynek Ratusz Wrocław tel.: faks:

2 Spis treści Wstęp Ekran logowania do portalu Grupy użytkowników i ich uprawnienia Użytkownik publiczny Użytkownik edycyjny Użytkownik weryfikujący Użytkownik koordynujący Użytkownik administracyjny Ekran powitalny Narzędzia okna aktywnego mapy Procedury wglądu do danych Wyszukiwanie osuwiska Wyszukiwanie terenów zagrożonych ruchami masowymi Wyświetlanie osuwiska lub terenu zagrożonego ruchami masowymi na mapie Wydruk karty rejestracyjnej osuwiska Wydruk rysunku osuwiska Wydruk karty rejestracyjnej terenu zagrożonego ruchami masowymi Wydruk rysunku terenu zagrożonego ruchami masowymi Procedury edycji danych Dodawanie nowego osuwiska Edycja atrybutów karty rejestracyjnej osuwiska Zakładka I Numer ewidencyjny Zakładka II Lokalizacja Zakładka III Charakterystyka osuwiska Zakładka IV Parametry morfometryczne Zakładka V Podłoże Zakładka VI Materiał koluwialny Zakładka VII Przejawy wód powierzchniowych i gruntowych Zakładka VIII Wiek i geneza osuwiska Zakładka IX Użytkowanie terenu w obrębie osuwiska Zakładka X Powstałe szkody i możliwe zagrożenia Zakładka XI Rodzaje i zakres wykonywanych prac zabezpieczających Zakładka XII Prowadzenie instrumentalnych prac monitoringowych Zakładka XIII Stan badań Zakładka XIV Szkic (mapa) osuwiska Zakładka XV Przekrój geologiczny osuwiska Zakładka XVI Fotografia (-ie) osuwiska Zakładka XVII Uwagi o możliwościach zabezpieczeń i dodatkowe informacje Zakładka XVIII Autor karty Zakładka XIX Kategoria uprawnień geologicznych Zakładka XX Instytucja Zakładka XXI Data wypełnienia Dodawanie nowego terenu zagrożonego ruchami masowymi Modyfikacja osuwiska Akcja [przejdź] Akcja [zakończ] Akcja [anuluj] Modyfikacja karty rejestracyjnej terenu zagrożonego ruchami masowymi Akcja [przejdź] Akcja [Zakończ] Akcja [Anuluj] Zadania w toku Powrót do pracy nad uprzednio rozpoczętą modyfikacją osuwiska Powrót do pracy nad uprzednio rozpoczętą modyfikacją terenu zagrożonego ruchami masowymi Konstrukcja internetowej aplikacji mapowej Pasek narzędzi

3 7.2. Okno funkcyjne Zadania Uruchomienie trybu edycji Wybór warstwy Selekcja Edycja Topologia nowych obiektów Edycja atrybutów nowych i istniejących obiektów Edycja istniejącego obiektu Usuwanie obiektów Zawartość mapy Nawigacja Podgląd

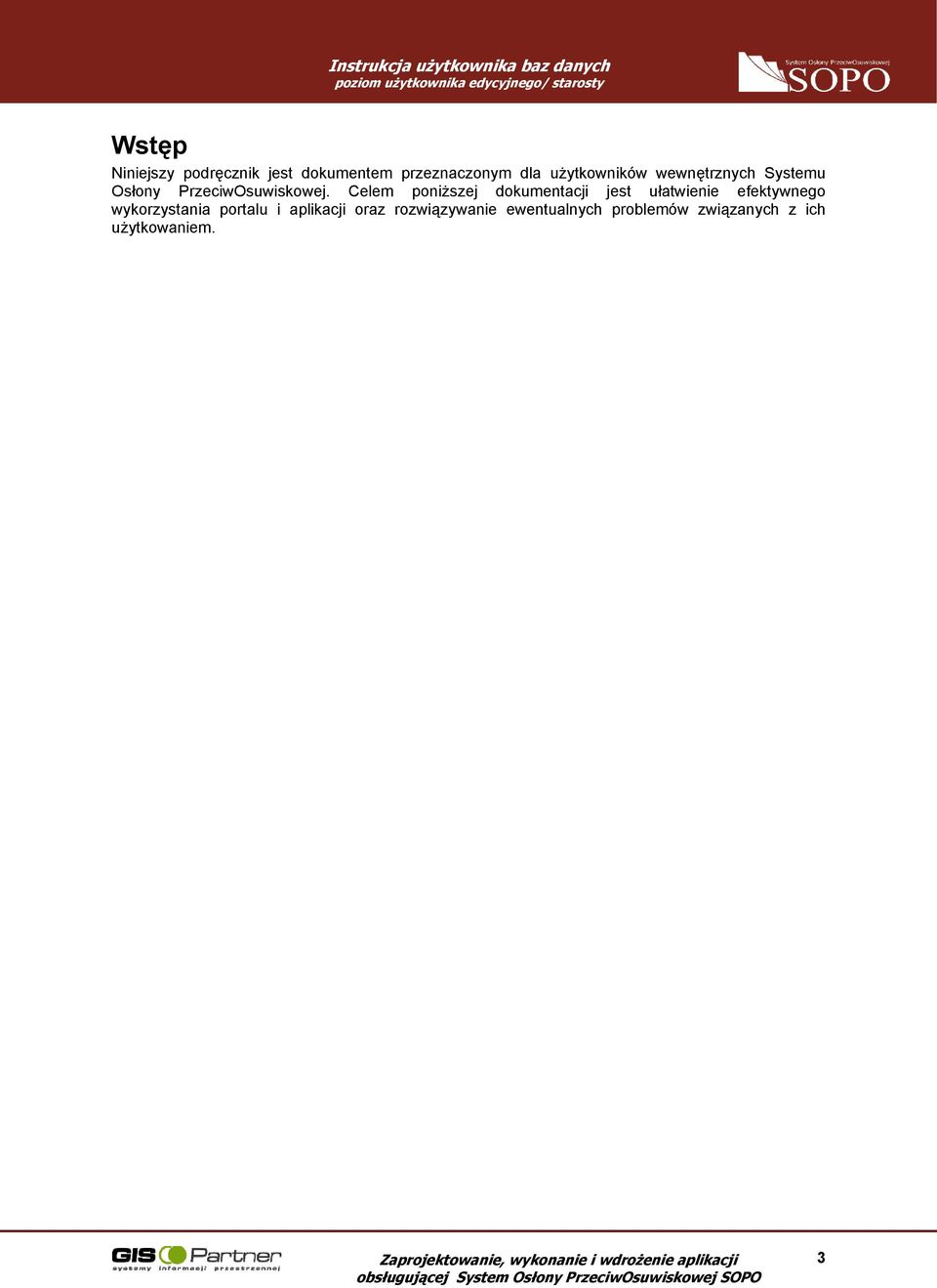

4 Wstęp Niniejszy podręcznik jest dokumentem przeznaczonym dla użytkowników wewnętrznych Systemu Osłony PrzeciwOsuwiskowej. Celem poniższej dokumentacji jest ułatwienie efektywnego wykorzystania portalu i aplikacji oraz rozwiązywanie ewentualnych problemów związanych z ich użytkowaniem. 3

5 1. Ekran logowania do portalu Przy uruchomieniu aplikacji SOPO użytkownik zostanie poproszony o zalogowanie się do systemu. Należy wprowadzić nazwę użytkownika i hasło oraz zatwierdzić dane przyciskiem Login. Po zalogowaniu do Systemu pojawi się ekran powitalny. 4

6 2. Grupy użytkowników i ich uprawnienia Zgodnie z przyjętymi założeniami systemu SOPO istnieje 5 grup użytkowników, różniących się od siebie zakresem uprawnień, obowiązków i dostępem do poszczególnych narzędzi. Każda z grup ma określone zadania, a jej uprawnienia i dostęp do poszczególnych części systemu zależą od tego czy ich wykorzystanie jest niezbędne do realizacji czynności przeznaczonych dla danej grupy użytkowników. Każdy z użytkowników posiada swoje hasło, na tej podstawie system przy logowaniu uruchamia portal w konfiguracji odpowiedniej dla danej grupy użytkowników, do której należy zalogowany użytkownik. Listy zadań (zadania edycyjne osuwisk i terenów zagrożonych) są spersonalizowane, w praktyce oznacza to ograniczenie dostępu np. użytkownika edycyjnego do rozpoczętych przez niego zadań (przyznanych przez koordynatora). Taka struktura ma na celu zachowanie porządku i przejrzystości w kwestii zarządzania danymi i odpowiedzialności poszczególnych użytkowników za przyznane im zadania. W kolejnych podrozdziałach zostały przedstawione poszczególne grupy użytkowników i ich uprawnienia Użytkownik publiczny Użytkownik publiczny po zalogowaniu ma możliwość wglądu w dane osuwisk i terenów zagrożonych ruchami masowymi oraz ich wyszukiwanie. Nie posiada on uprawnień do przeprowadzania zadań edycyjnych i modyfikacyjnych Użytkownik edycyjny Użytkownik edycyjny jest wyposażony we wszystkie możliwości użytkownika publicznego. Dodatkowo ma możliwość przenoszenia danych do bazy produkcyjnej, usuwania danych z bazy produkcyjnej. Uprawnienia użytkownika edycyjnego obejmują także edycję danych Użytkownik weryfikujący Użytkownik z uprawnieniami do weryfikacji posiada wszystkie uprawnienia użytkownika publicznego. Jego dodatkowa rola w systemie SOPO polega na kontroli merytorycznej jakości danych wprowadzonych przez użytkownika edycyjnego Użytkownik koordynujący Koordynator systemu SOPO posiada zakres uprawnień użytkownika publicznego. Dodatkowo wyposażony jest w prawa do wyświetlania i drukowania raportów. Do zadań koordynatora należy wyznaczanie weryfikatorów zadań edycyjnych i modyfikacyjnych przeprowadzonych przez grupę użytkowników edycyjnych. Do obowiązków i uprawnień koordynatorów należy także kontrola pracy weryfikatorów Użytkownik administracyjny Zadaniem użytkownika posiadającego uprawnienia do administrowania systemem jest zarządzanie systemem i jego użytkownikami, przyznawanie im uprawnień i narzędzi zgodnie z przyjętymi założeniami. 5

7 3. Ekran powitalny Ekran powitalny aplikacji SOPO składa się z 4 zasadniczych części; 1) Lista dostępnych procedur (patrz rozdział ) 2) Okno aktywne mapy (patrz rozdział 4) 3) Okno wyników wyszukiwania (rozdział ) 4) Okno wyszukiwania (patrz rozdział ) Funkcjonalność ww. części aplikacji została opisana w dalszej części instrukcji. 6

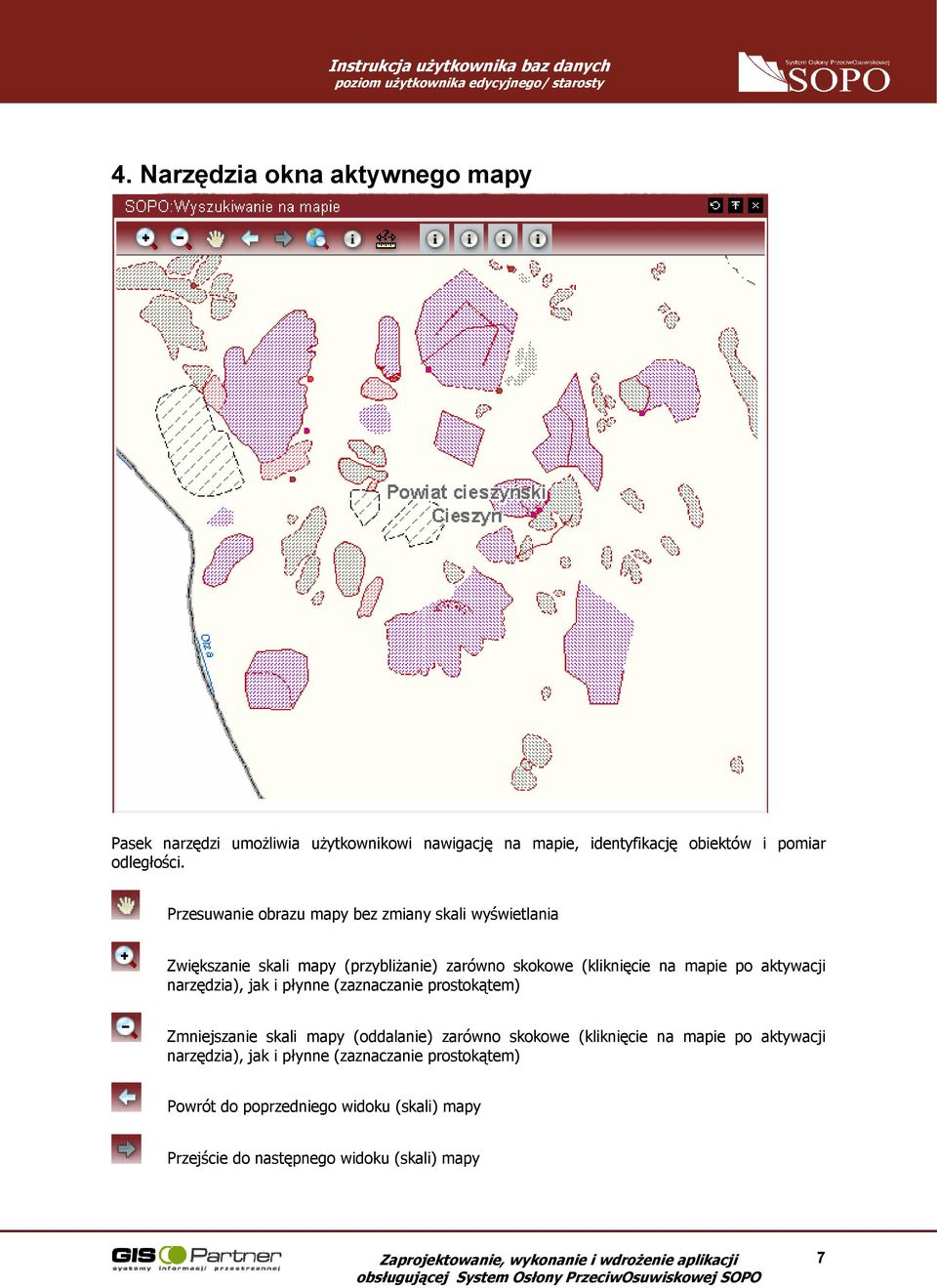

8 4. Narzędzia okna aktywnego mapy Pasek narzędzi umożliwia użytkownikowi nawigację na mapie, identyfikację obiektów i pomiar odległości. Przesuwanie obrazu mapy bez zmiany skali wyświetlania Zwiększanie skali mapy (przybliżanie) zarówno skokowe (kliknięcie na mapie po aktywacji narzędzia), jak i płynne (zaznaczanie prostokątem) Zmniejszanie skali mapy (oddalanie) zarówno skokowe (kliknięcie na mapie po aktywacji narzędzia), jak i płynne (zaznaczanie prostokątem) Powrót do poprzedniego widoku (skali) mapy Przejście do następnego widoku (skali) mapy 7

9 Wyświetla pełny zasięg mapy (najmniejszej osiągalnej skali mapy w pokryciu dla całej Polski) Identyfikacja atrybutów obiektów znajdujących się w wybranym punkcie mapy Wykonywanie pomiarów powierzchni i długości odcinków oraz odczytywanie współrzędnych punktu 8

10 5. Procedury wglądu do danych Po poprawnym zalogowaniu do systemu, użytkownik uzyskuje dostęp do poniższych procedur/ czynności; Wyszukiwanie osuwiska (patrz pkt.5.1) Uruchamia procedurę wyszukiwania osuwisk według podanych kryteriów Wyszukiwanie terenów zagrożonych ruchami masowymi (patrz pkt.5.2) Uruchamia procedurę wyszukiwania terenów zagrożonych według podanych kryteriów Wyszukiwanie osuwisk i terenów zagrożonych ruchami masowymi na mapie (patrz pkt.5.3) Uruchamia procedurę wyszukiwania osuwisk/ terenów zagrożonych według podanych kryteriów, wyświetla wyniki wyszukiwania w oknie aktywnym mapy Wydruk karty rejestracyjnej osuwiska (patrz pkt.5.4) Uruchamia procedurę przygotowania wydruku karty wybranego osuwiska Wydruk rysunku osuwiska (patrz pkt.5.5) Uruchamia procedurę przygotowania wydruku rysunku osuwiska Wydruk karty rejestracyjnej terenu zagrożonego ruchami masowymi (patrz pkt.5.6) Uruchamia procedurę przygotowania wydruku informacji dotyczących wybranego terenu zagrożonego Wydruk rysunku terenu zagrożonego ruchami masowymi (patrz pkt.5.7) Uruchamia procedurę przygotowania wydruku rysunku terenu zagrożonego 9

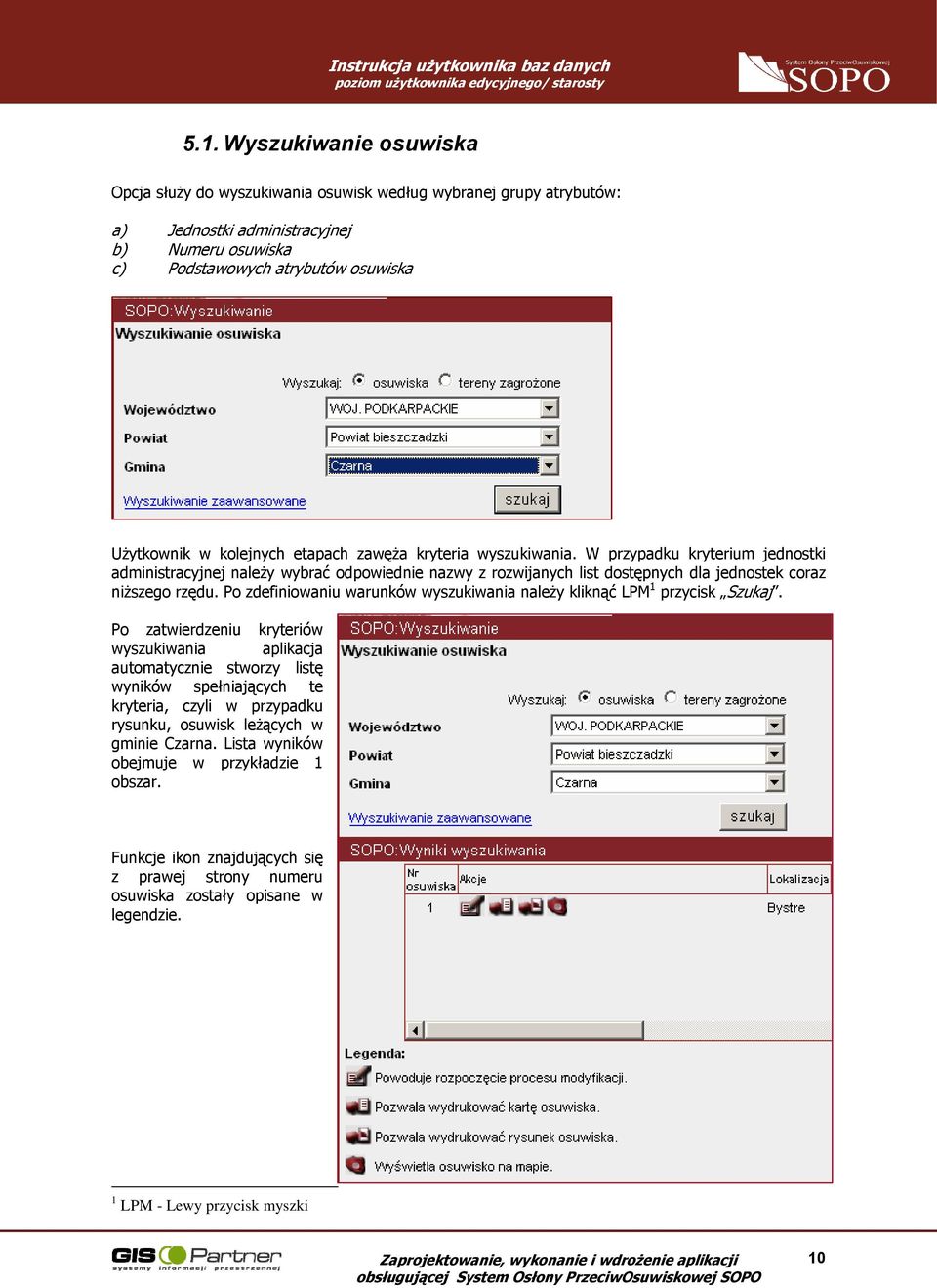

11 5.1. Wyszukiwanie osuwiska Opcja służy do wyszukiwania osuwisk według wybranej grupy atrybutów: a) Jednostki administracyjnej b) Numeru osuwiska c) Podstawowych atrybutów osuwiska Użytkownik w kolejnych etapach zawęża kryteria wyszukiwania. W przypadku kryterium jednostki administracyjnej należy wybrać odpowiednie nazwy z rozwijanych list dostępnych dla jednostek coraz niższego rzędu. Po zdefiniowaniu warunków wyszukiwania należy kliknąć LPM 1 przycisk Szukaj. Po zatwierdzeniu kryteriów wyszukiwania aplikacja automatycznie stworzy listę wyników spełniających te kryteria, czyli w przypadku rysunku, osuwisk leżących w gminie Czarna. Lista wyników obejmuje w przykładzie 1 obszar. Funkcje ikon znajdujących się z prawej strony numeru osuwiska zostały opisane w legendzie. 1 LPM - Lewy przycisk myszki 10

12 5.2. Wyszukiwanie terenów zagrożonych ruchami masowymi Opcja służy do wyszukiwania terenów zagrożonych według wybranej grupy atrybutów; a) Jednostki administracyjnej b) Numeru terenu zagrożonego c) Podstawowych atrybutów terenu zagrożonego Użytkownik w kolejnych etapach zawęża kryteria wyszukiwania. W przypadku kryterium jednostki administracyjnej należy wybrać odpowiednie nazwy z rozwijanych list dostępnych dla jednostek coraz niższego rzędu. Po zdefiniowaniu warunków wyszukiwania należy kliknąć LPM przycisk Szukaj. Po zatwierdzeniu kryteriów wyszukiwania aplikacja automatycznie stworzy listę wyników spełniających te kryteria, czyli w przypadku rysunku, terenów zagrożonych leżących w gminie Bestwina. Funkcje ikon znajdujących się po prawej stronie numeru terenów zagrożonych zostały opisane w legendzie. 11

13 5.3. Wyświetlanie osuwiska lub terenu zagrożonego ruchami masowymi na mapie Po wyszukaniu osuwiska lub terenu zagrożonego można w oknie aktywnym mapy wyświetlić jego rysunek. W tym celu należy kliknąć LPM przycisk znajdujący się z prawej strony wyników wyszukiwania. Aplikacja automatycznie wyszuka i wyświetli (niebieska linia) w oknie aktywnym mapy rysunek wybranego osuwiska lub terenu zagrożonego ruchami masowymi. 12

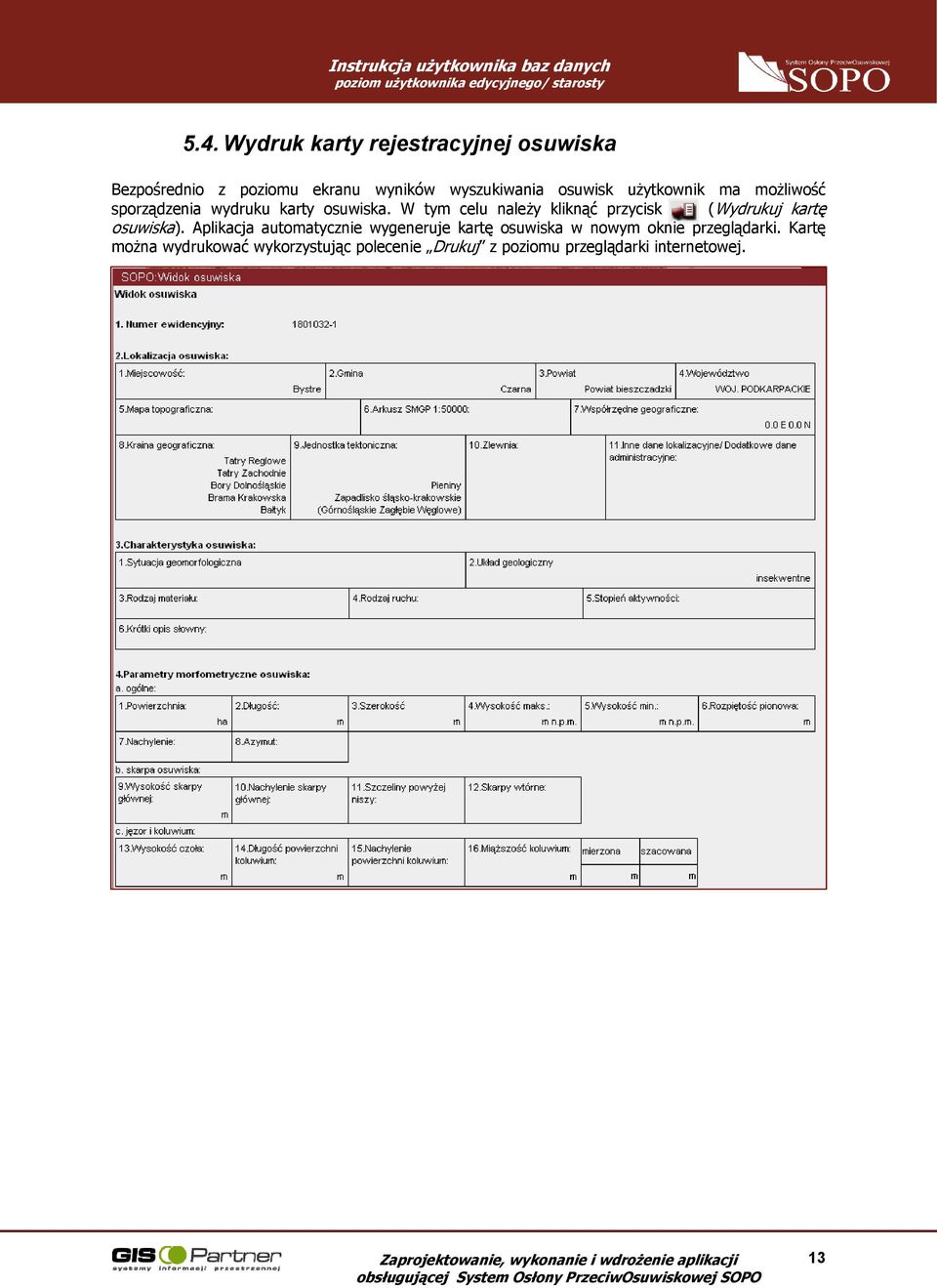

14 5.4. Wydruk karty rejestracyjnej osuwiska Bezpośrednio z poziomu ekranu wyników wyszukiwania osuwisk użytkownik ma możliwość sporządzenia wydruku karty osuwiska. W tym celu należy kliknąć przycisk (Wydrukuj kartę osuwiska). Aplikacja automatycznie wygeneruje kartę osuwiska w nowym oknie przeglądarki. Kartę można wydrukować wykorzystując polecenie Drukuj z poziomu przeglądarki internetowej. 13

15 5.5. Wydruk rysunku osuwiska Bezpośrednio z poziomu ekranu wyników wyszukiwania osuwiska, użytkownik ma możliwość sporządzenia wydruku rysunku osuwiska. W tym celu należy kliknąć przycisk (Wydrukuj rysunek osuwiska). Aplikacja automatycznie wygeneruje link do pliku PDF z rysunkiem osuwiska w nowym oknie przeglądarki. Po kliknięciu linku LPM okno przeglądarki wyświetli zawartość pliku. Rysunek jest wyśrodkowany na konkretne (uprzednio wyszukane) osuwisko i przedstawia sytuację w skali 1: Rysunek można wydrukować wykorzystując polecenie Drukuj z poziomu przeglądarki internetowej. 14

16 5.6. Wydruk karty rejestracyjnej terenu zagrożonego ruchami masowymi Bezpośrednio z poziomu ekranu wyników wyszukiwania terenów zagrożonych użytkownik ma możliwość sporządzenia wydruku karty rejestracyjnej terenu zagrożonego. W tym celu należy kliknąć przycisk (Wydrukuj kartę terenu zagrożonego). Aplikacja automatycznie wygeneruje kartę rejestracyjną terenu zagrożonego w nowym oknie przeglądarki. Zawartość okna można wydrukować wykorzystując polecenie Drukuj z poziomu przeglądarki internetowej. 15

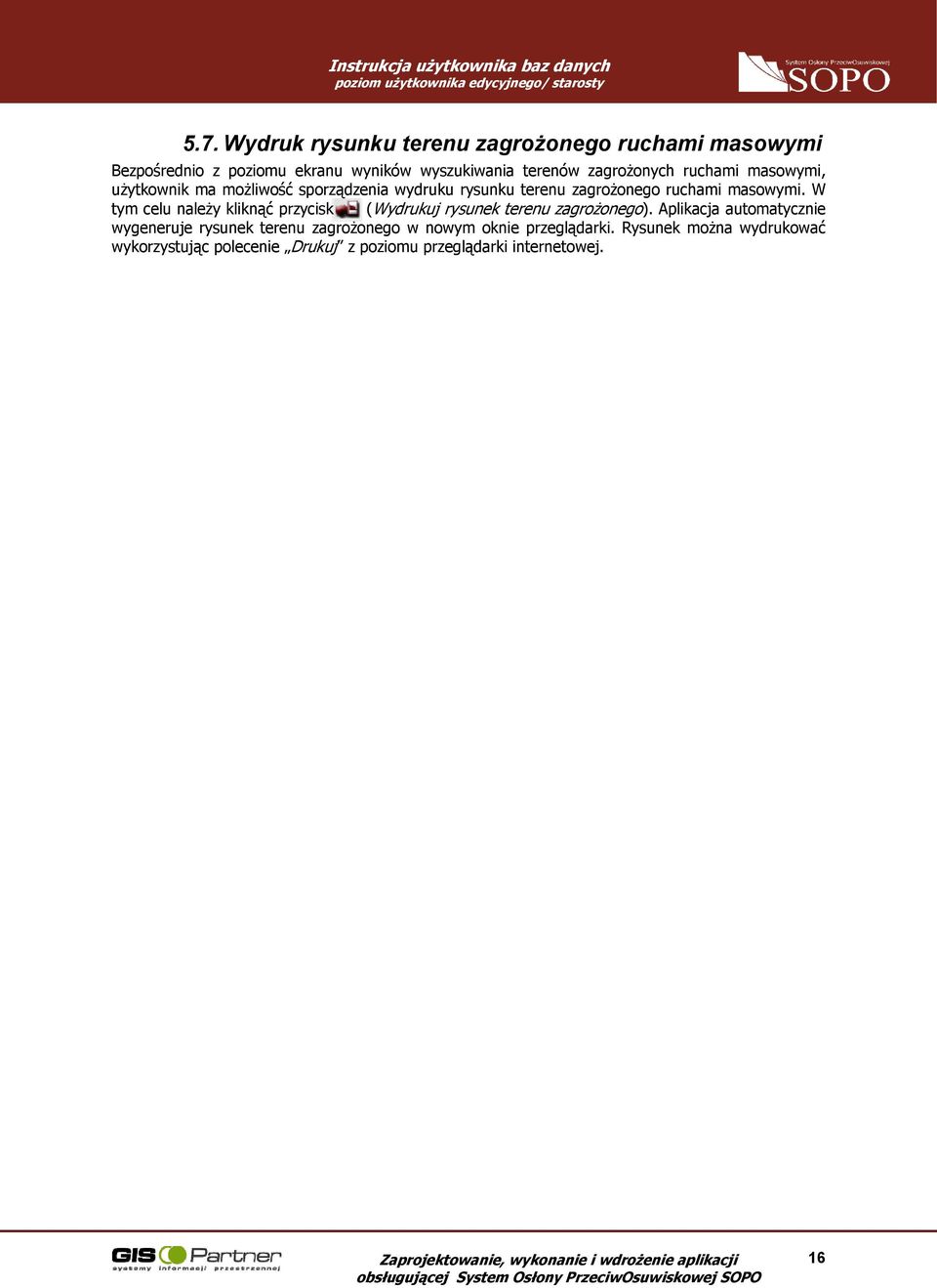

17 5.7. Wydruk rysunku terenu zagrożonego ruchami masowymi Bezpośrednio z poziomu ekranu wyników wyszukiwania terenów zagrożonych ruchami masowymi, użytkownik ma możliwość sporządzenia wydruku rysunku terenu zagrożonego ruchami masowymi. W tym celu należy kliknąć przycisk (Wydrukuj rysunek terenu zagrożonego). Aplikacja automatycznie wygeneruje rysunek terenu zagrożonego w nowym oknie przeglądarki. Rysunek można wydrukować wykorzystując polecenie Drukuj z poziomu przeglądarki internetowej. 16

18 6. Procedury edycji danych Dodawanie nowego osuwiska (patrz pkt.6.1) Uruchamia proces dodawania nowego osuwiska Edycja atrybutów karty rejestracyjnej osuwiska (patrz pkt.6.2) Wprowadzanie danych atrybutowych do karty rejestracyjnej osuwiska Dodawanie nowego terenu zagrożonego ruchami masowymi (patrz pkt.6.3) Uruchamia proces dodawania nowego terenu zagrożonego ruchami masowymi Rozpoczęcie modyfikacji osuwiska (patrz pkt.6.4) Uruchamia proces modyfikacji danych atrybutowych osuwiska Rozpoczęcie modyfikacji terenu zagrożonego ruchami masowymi (patrz pkt.6.5) Uruchamia proces modyfikacji danych atrybutowych terenów zagrożonych ruchami masowymi Zadania w toku (patrz pkt.6.6) Dla osuwisk Powrót do pracy nad uprzednio rozpoczętą modyfikacją karty rejestracyjnej osuwiska (patrz pkt.6.6.1) Dla terenów zagrożonych Powrót do pracy nad uprzednio rozpoczętą modyfikacją karty rejestracyjnej terenów zagrożonych (patrz pkt.6.6.2) 17

19 6.1. Dodawanie nowego osuwiska W celu wprowadzenia nowego osuwiska należy kliknąć LPM na przycisku Dodaj nowe osuwisko znajdującym się na liście dostępnych procedur ekranu powitalnego. Uruchomione zostanie okno, w którym wyświetlona zostanie 1 z 18 zakładek składających się na kartę rejestracyjną osuwiska. Po wypełnieniu poszczególnych zakładek z karty rejestracyjnej osuwiska należy zatwierdzić zmiany. Zadanie zostanie dodane do listy Zadania dotyczące osuwisk.3 Poza wprowadzeniem danych atrybutowych należy również wprowadzić geometrię nowego osuwiska. W celu edycji geometrii osuwiska należy kliknąć LPM przycisk Edytuj geometrię. Portal uruchomi aplikację mapową umożliwiającą edycję geometrii osuwiska. Metody edycji geometrii zostały opisane w rozdziale

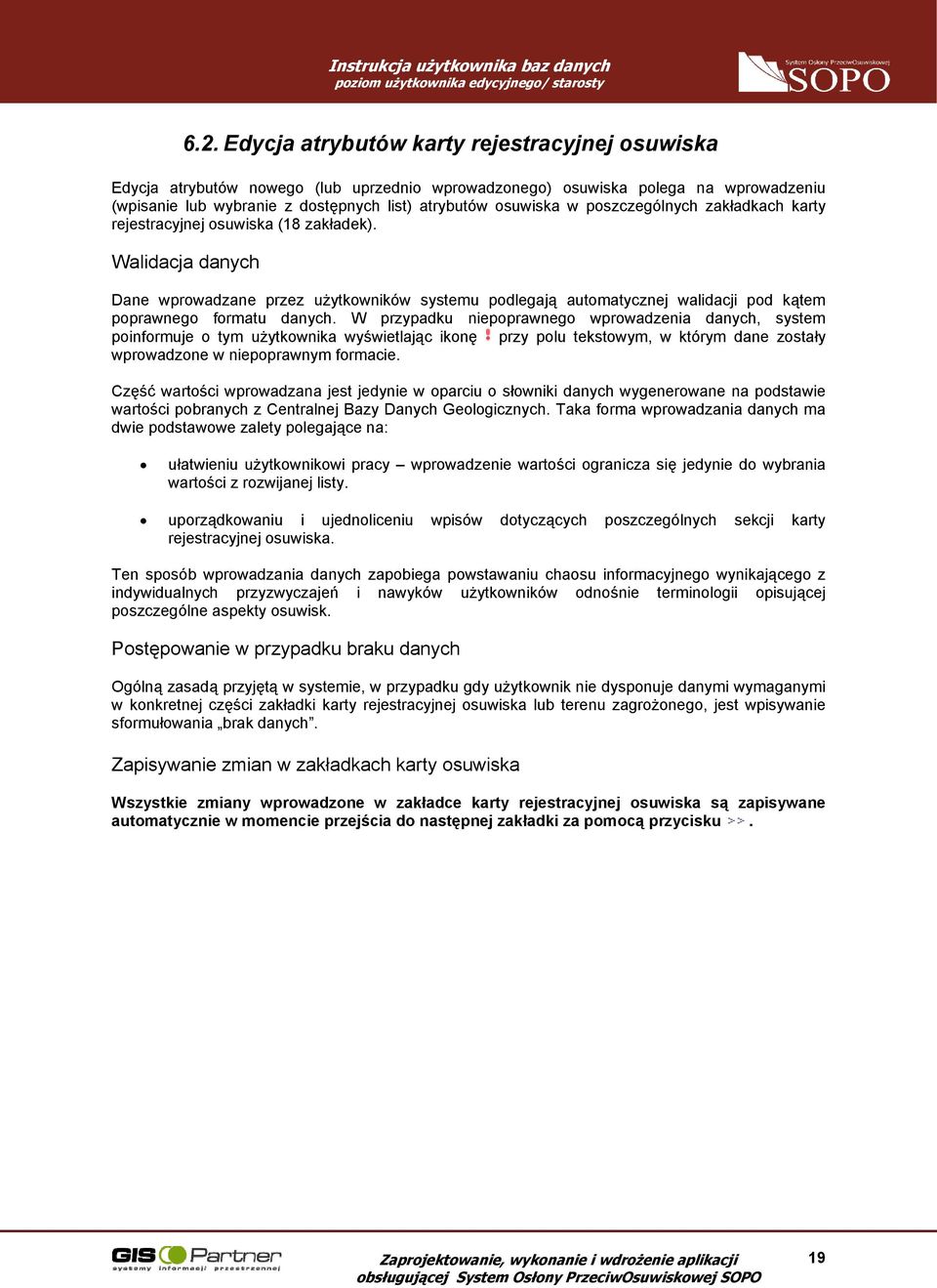

20 6.2. Edycja atrybutów karty rejestracyjnej osuwiska Edycja atrybutów nowego (lub uprzednio wprowadzonego) osuwiska polega na wprowadzeniu (wpisanie lub wybranie z dostępnych list) atrybutów osuwiska w poszczególnych zakładkach karty rejestracyjnej osuwiska (18 zakładek). Walidacja danych Dane wprowadzane przez użytkowników systemu podlegają automatycznej walidacji pod kątem poprawnego formatu danych. W przypadku niepoprawnego wprowadzenia danych, system poinformuje o tym użytkownika wyświetlając ikonę przy polu tekstowym, w którym dane zostały wprowadzone w niepoprawnym formacie. Część wartości wprowadzana jest jedynie w oparciu o słowniki danych wygenerowane na podstawie wartości pobranych z Centralnej Bazy Danych Geologicznych. Taka forma wprowadzania danych ma dwie podstawowe zalety polegające na: ułatwieniu użytkownikowi pracy wprowadzenie wartości ogranicza się jedynie do wybrania wartości z rozwijanej listy. uporządkowaniu i ujednoliceniu wpisów dotyczących poszczególnych sekcji karty rejestracyjnej osuwiska. Ten sposób wprowadzania danych zapobiega powstawaniu chaosu informacyjnego wynikającego z indywidualnych przyzwyczajeń i nawyków użytkowników odnośnie terminologii opisującej poszczególne aspekty osuwisk. Postępowanie w przypadku braku danych Ogólną zasadą przyjętą w systemie, w przypadku gdy użytkownik nie dysponuje danymi wymaganymi w konkretnej części zakładki karty rejestracyjnej osuwiska lub terenu zagrożonego, jest wpisywanie sformułowania brak danych. Zapisywanie zmian w zakładkach karty osuwiska Wszystkie zmiany wprowadzone w zakładce karty rejestracyjnej osuwiska są zapisywane automatycznie w momencie przejścia do następnej zakładki za pomocą przycisku. 19

21 Zakładka I Numer ewidencyjny Numer identyfikacyjny osuwiska jest numerem porządkowym, nadawanym automatycznie przez system przy dodawaniu nowego osuwiska. Numer ewidencyjny osuwiska powinien składać się z siedmiocyfrowego numeru GUS identyfikującego jednostkę administracyjną (pierwsze dwie cyfry identyfikują województwo, kolejne dwie - powiat i kolejne trzy - gminę) oraz z numeru identyfikacyjnego osuwiska. Aplikacja wprowadzi numer ewidencyjny po tym jak użytkownik wybierze lokalizację osuwiska z rozwijanych list (województwo, powiat, gmina) i doda go do zakładki za pomocą przycisku. Uwaga! Jeśli osuwisko położone jest na granicy dwóch (lub więcej) jednostek administracyjnych, należy ponownie powtórzyć procedurę opisaną powyżej. Na liście przypisanych numerów ewidencyjnych pojawią się wówczas kolejne numery ewidencyjne. W przypadku stwierdzenia pomyłki należy zaznaczyć zły numer ewidencyjny i usunąć go używając przycisku. województwo Numer identyfikacyjny powiat gmina 20

22 Zakładka II Lokalizacja Poza numerem GUS, lokalizacja osuwiska określana jest poprzez nazwę najbliższej miejscowości, współrzędne geograficzne "środka" osuwiska, opis lokalizacji oraz nazwę krainy geograficznej, jednostki tektonicznej i zlewni. Wybierz odpowiednie jednostki terytorialne Wprowadź dł. geogr. środka osuwiska Wprowadź szer. geogr. środka osuwiska Krainy geograficzne Usuń krainę geograficzną Wprowadź współ. kart. środka osuwiska Wprowadź współ. kart. środka osuwiska Dodaj krainę geograficzną Usuń jedn. tektoniczną Dodaj jedn. tektoniczną Wprowadź wartość tekstową Punkty 1-4 Należy wybrać z kolejnych rozwijanych list nazwę województwa, powiatu, gminy i miejscowości, w której (lub najbliżej której) znajduje się osuwisko. Na tej podstawie wybrany zostanie numer TERYT przypisany do danego osuwiska. Ponadto, jeśli istnieje inny obiekt, bliżej położony względem osuwiska (np. leśniczówka, były PGR itp.), którego brak w słowniku, jego nazwę można wprowadzić z ręki w polu nr 11 Inne dane lokalizacyjne. Uwaga Miejscowość położona najbliżej osuwiska może znajdować się w innej jednostce administracyjnej niż edytowane osuwisko. Punkty 5-6 Nie należy wypełniać. Punkt 7 W punkcie 7 należy określić współrzędne geograficzne i kartograficzne środka osuwiska. Należy zwrócić szczególną uwagę na poprawność wprowadzonych danych. 21

23 Punkty 8-9 Słowniki jednostek geograficznych i jednostek tektonicznych są podzielone regionalnie na dwa obszary: Karpaty i Polska Pozakarpacka. W pierwszej kolejności należy dokonać wyboru regionu, a potem korzystać z właściwego słownika. Punkt 8 Umożliwia użytkownikowi wybór z listy (lub dodanie) nazwy krainy geograficznej, w której znajduje się dane osuwisko. Dodawanie kolejnych wartości wymaga wybrania odpowiedniej pozycji z rozwijanej listy i kliknięcie LPM przycisku. Uwaga W przypadku osuwiska położonego na obszarze Polski Pozakarpackiej (wartość słownika Regiony Polski ) należy wybierać jednostki w randze mezoregionów (dostępne z dodatkowego słownika, który pojawi się po wyborze wartości Regiony Polski ). W celu dodania wybranej krainy geograficznej należy kliknąć LPM przycisk. W celu usunięcia dodanej uprzednio krainy geograficznej należy zaznaczyć pole wyboru przy jej nazwie i kliknąć przycisk. Punkt 9 Określa jednostkę tektoniczną, w której znajduje się dane osuwisko. Podobnie jak w przypadku krainy geograficznej, nazwę jednostki tektonicznej można wybrać z rozwijanej listy i dodać za pomocą przycisku. W celu usunięcia niewłaściwie wprowadzonej jednostki tektonicznej należy zaznaczyć pole wyboru znajdujące się z lewej strony jej nazwy i kliknąć przycisk. 22

24 Punkt 10 Należy określić (opisowo) zlewnię, na obszarze której znajduje się dane osuwisko. Punkt 11 Inne dane opisowe, służy do doprecyzowania danych lokalizacyjnych, w przypadku gdy w sąsiedztwie osuwiska znajdują się punkty charakterystyczne umożliwiające identyfikację jego położenia, inną niż za pomocą nazwy najbliższej miejscowości. 23

25 Zakładka III Charakterystyka osuwiska Charakterystyka osuwiska to informacje o sytuacji geomorfologicznej i geologicznej oraz rodzaju materiału koluwialnego i rodzaju ruchu osuwiska. Wszystkie ww. parametry wprowadzane są do karty w oparciu o zesłownikowane wartości (wybierane z rozwijanych list). Jedynie w pkt. 6 użytkownik ma możliwość dodania słownego komentarza odnoszącego się do parametrów charakteryzujących osuwisko. Słownik wartości charakterystyki osuwiska Wprowadź wartość tekstową 24

26 Zakładka IV Parametry morfometryczne Parametry morfometryczne określone będą dla osuwisk(a) oraz dla jego części: skarpy głównej (b), koluwium i jęzora (c) oraz stoku (d), na którym osuwisko się znajduje. Do zapisu miąższości koluwium przewidziano dwa pola. Jedno będzie zawierać wartości szacowane, drugie pomierzone. Pola te powinny być wypełniane alternatywnie. Wszystkie parametry wprowadzane są indywidualnie, ze względu na rozległy zakres możliwych wartości nie wykorzystano słowników wartości. W przypadku gdy osuwisko nie posiada żadnych szczelin powyżej skarpy głównej i skarp wtórnych, należy wpisać brak danych w punktach 11 i 12. Wprowadź powierzchnię osuwiska w hektarach Wprowadź długość osuwiska w metrach Wprowadź szerokość osuwiska w metrach Wprowadź maksymalną wysokość osuwiska w m.n.p.m. Wprowadź minimalną wysokość osuwiska w m.n.p.m. Wprowadź nachylenie osuwiska w stopniach (1-90 o ) Wyliczana automatycznie Wprowadź azymut osuwiska w stopniach (0-360 o ) Wprowadź wysokość w metrach Wprowadź nachylenie w stopniach (1-90 o ) Wpisz brak jeśli nie występują Wprowadź wysokość czoła w metrach Wprowadź wartość w metrach Wprowadź nachylenie w stopniach (1-90 o ) Wprowadź TYLKO jedną z wartości Wybierz typ stoku z listy Wprowadź nachylenie stoku (1-90 o ) Wybierz ekspozycję stoku z listy Wprowadź długość stoku 25

27 Zakładka V Podłoże Instrukcja użytkownika baz danych Budowa geologiczna w rejonie osuwiska jest charakteryzowana poprzez określenie rodzaju i wieku utworów, sposobu ich zalegania oraz określenie struktur tektonicznych. Każdy z wydzielonych rodzajów utworów może się charakteryzować jednoznacznie określonym wiekiem oraz jednorodnym sposobem zalegania warstw lub też wiek może być niepewny a sposób zalegania warstw zróżnicowany. Podobnie jak w przypadku zakładki nr 2 Rodzaj utworów wykorzystuje również podział regionalny na: Karpaty (słownik litostratygraficzny) i Polskę Pozakarpacką (słownik litologiczny). W zależności od tego jaka wartość zostanie wybrana z listy Rodzaj utworów pozostałe słowniki (dla wieku i sposobu zalegania) przedstawiać będą różne wartości. W przypadku gdy istnieje potrzeba dodania nowych wartości dla poszczególnych pól należy wybrać jedną z rozwijanej listy i zatwierdzić jej dodanie do karty za pomocą przycisku +. Usuwanie wartości odbywa się poprzez kliknięcie LPM przycisku -. Większość wartości w tej zakładce wybierana jest ze słowników wartości, jedynie wartości określające zaleganie warstw (azymut i upad) wprowadzane są z poziomu klawiatury. Wpisz azymut (0-360 o ) Wpisz upad (0-90 o ) Usuń rodzaj utworów Dodaj rodzaj utworów Rozwijane listy ze słownikami wartości Usuń wpis dotyczący wieku utworów Dodaj wpis dotyczący wieku utworów Usuń opis tektoniki Dodaj opis tektoniki 26

28 Zakładka VI Materiał koluwialny Zakładka służy do zdefiniowania rodzaju materiału powstałego w wyniku przemieszczenia skał przez osuwisko. Rodzaj materiału (-ów) koluwialnego charakterystyczny dla danego osuwiska wybierany jest z listy poprzez zaznaczenie pola wyboru. Liczba pól, które można zaznaczyć jest dowolna. Słownik rodzaju koluwium 27

29 Zakładka VII Przejawy wód powierzchniowych i gruntowych W tej zakładce użytkownik ma możliwość określenia przejawów występowania wód powierzchniowych i gruntowych w poszczególnych strefach danego osuwiska (koluwium, skarpa główna) oraz w bezpośrednim sąsiedztwie osuwiska. Dodanie strefy wraz z określonym przejawem występowania polega na wybraniu rodzaju strefy z rozwijanej listy, a następnie przyporządkowaniu odpowiedniego przejawu wód. Aby dodać wybraną strefę należy kliknąć LPM przycisk.. Usunięcie strefy wraz z przypisanym przejawem wód polega na zaznaczeniu pola wyboru (znajdującego się po lewej stronie nazwy strefy) i kliknięciu LPM przycisku. Strefa: Przejaw Usuwanie strefy i przejawów wód powierzchniowych Dodawanie strefy i przejawów Słownik przejawów wód powierzchniowych 28

30 Zakładka VIII Wiek i geneza osuwiska Zakładka umożliwia rejestrowanie rozwoju i zmian w obrębie osuwiska. W polach rok, miesiąc, dzień użytkownik powinien wprowadzić dane w formacie liczbowym. Zły format danych zostanie zasygnalizowany czerwonym wykrzyknikiem ( ). W polu opis należy wprowadzić dane opisowe charakteryzujące stan osuwiska od początku powstania (rozpoczęcia obserwacji). Kolejne punkty (2,3 itd.) w zakładce służą do wprowadzania danych dotyczących zaobserwowanych procesów rozwoju osuwiska. Pola rok, miesiąc, dzień powinny określać dokładną datę rejestracji zmian osuwiska. W przypadku gdy jednoznaczne (tzn. liczbowe) określenie daty obserwacji jest niemożliwe należy wprowadzić odpowiedni komentarz w polu Data uwagi. W tym polu można wpisać prawdopodobny przedział lat ( ) lub dane bardziej ogólne np. osuwisko powstało pod koniec zlodowacenia Wisły, we wczesnym holocenie lub w XVII wieku. W przypadku gdy datę powstania osuwiska można określić jedynie przez podanie roku, należy wprowadzić rok powstania osuwiska, pola miesiąc i dzień zostawić puste. Przyczyny rozwoju osuwiska są wartościami zesłownikowanymi. Przyporządkowanie odpowiedniej przyczyny do rozpatrywanego okresu czasu odbywa się za pomocą zaznaczenia odpowiedniego pola wyboru. Uwaga! Jeśli nieznana jest nawet przybliżona data powstania osuwiska lub kolejnych etapów jego rozwoju całą zakładkę należy pozostawić pustą. Wprowadź rok Wprowadź miesiąc Wprowadź dzień Znacznik błędnego formatu danych Wprowadź rok Wprowadź miesiąc Wprowadź dzień Wybierz przyczynę 29

31 Zakładka IX Użytkowanie terenu w obrębie osuwiska Zakładka Użytkowanie terenu w obrębie osuwiska służy do wprowadzania danych dotyczących pokrycia terenu, zabudowy, infrastruktury komunikacyjnej oraz linii przesyłowych. Ww. dane (poza danymi liczbowymi) wprowadzane są z wykorzystaniem znaczników wprowadzonych w polach wyboru. Wyjątkiem jest podpunkt związany z infrastrukturą komunikacyjną, w tym przypadku dostępne dla dróg wartości (kategoria) są zesłownikowane i dostępne z rozwijanych list wyboru. Pokrycie terenu w obszarze osuwiska Wprowadź odpowiednie wartości liczbowe Wprowadź tekst Wybierz kategorię drogi Rodzaje linii przesyłowych w obrębie osuwiska 30

32 Zakładka X Powstałe szkody i możliwe zagrożenia Zakładka przeznaczona do wprowadzania danych dotyczących powstałych szkód i możliwych zagrożeń wywołanych aktywnością osuwiska. W przypadku braku szkód lub zagrożeń dla danych grup tematycznych (uprawy, zabudowa itd.) należy wpisać; w przypadku szkód - nie stwierdzono w przypadku zagrożeń - nie występują Wprowadź opis szkód w uprawach Wprowadź opis szkód w zabudowaniach Wprowadź opis szkód w infrastrukturze komunikacyjnej Wprowadź opis szkód w infrastrukturze przesyłowej Wprowadź opis innych szkód Wprowadź opis zagrożeń 31

33 Zakładka XI Rodzaje i zakres wykonywanych prac zabezpieczających Zakładka przeznaczona do wprowadzenia danych opisowych dotyczących rodzaju i zakresu prac zabezpieczających osuwisko. Jeżeli żadne prace zabezpieczające nie zostały wykonane należy wpisać brak. Wprowadź opis prac zabezpieczających 32

34 Zakładka XII Prowadzenie instrumentalnych prac monitoringowych Zakładka przewidziana do wprowadzania danych dotyczących prowadzenia instrumentalnych prac monitoringowych. W polu Opis należy wprowadzić informacje na temat monitoringu osuwiska. 33

35 Zakładka XIII Stan badań Zakładka Stan badań służy do wprowadzania (i usuwania) wyodrębnionych grup informacji o dostępnych opracowaniach dotyczących osuwisk, ich autorach i instytucjach. W pierwszej kolejności tych opracowań i ich autorów należy szukać w katalogu dokumentacje, natomiast firm w katalogu Instytucje w Centralnej Bazie Danych Geologicznych (CBDG), zgodnie z zasadami ich wyszukiwania. Po znalezieniu poszukiwanej pozycji należy użyć przycisku Dodaj. W przypadku braku poszukiwanej pozycji należy ją dopisać przy pomocy przycisku Dopisz nowy dokument. Dodaj/Wyszukaj pozycję literatury Wprowadź rok Wpisz tytuł opracowania Uruchamia wyszukiwanie opracowania Dodaj opracowanie Dopisz nowe opracowanie Anuluj dodawanie 34

36 Wprowadź tytuł Wprowadź autora Wprowadź numer inwentaryzacyjny Wprowadź godło arkusza mapy w skali 1: Wprowadź godło arkusza mapy w skali 1: Wybierz archiwum, w którym przechowywana jest dana pozycja Wybierz zaznaczone Dopisz archiwum Anuluj Wprowadź nazwę archiwum Wprowadź miejscowość Wprowadź kod pocztowy Wprowadź ulicę Wprowadź numer adresowy 35

37 Wprowadź tytuł Wprowadź autora Wprowadź numer inwentaryzacyjny Wprowadź godło arkusza mapy w skali 1: Wprowadź godło arkusza mapy w skali 1: Wybierz instytucję, w której przechowywana jest dana pozycja Wybierz zaznaczone Dopisz instytucję Anuluj 36

38 Zakładka XIV Szkic (mapa) osuwiska Zakładka umożliwia dodawanie pliku graficznego z rysunkiem osuwiska. Wymagany format pliku gaficznego to JPG (wielkość do 2 MB). Wymagana rozdzielczość materiału to 250 dpi. Usuń z serwera plik szkicu Wyślij plik graficzny do zasobów serwera Ścieżka do pliku z rysunkiem osuwiska Uruchamia okno wyszukiwania plików 37

39 Zakładka XV Przekrój geologiczny osuwiska Zakładka umożliwia dodawanie pliku graficznego z rysunkiem przekroju geologicznego osuwiska. Wymagany format pliku gaficznego to JPG (wielkość do 2 MB). Usuń z serwera plik przekroju osuwiska Wyślij plik graficzny do zasobów serwera Ścieżka do pliku z przekrojem osuwiska Uruchamia okno wyszukiwania plików 38

40 Zakładka XVI Fotografia (-ie) osuwiska Zakładka umożliwia dodawanie pliku graficznego z fotografią osuwiska. Wymagany format pliku gaficznego to JPG (wielkość do 2 MB). Usuń z serwera plik fotografii osuwiska Wyślij plik z fotografią do zasobów serwera Ścieżka do pliku z fotografią osuwiska Uruchamia okno wyszukiwania plików 39

41 Zakładka XVII Uwagi o możliwościach zabezpieczeń i dodatkowe informacje Zakładka umożliwia wprowadzanie danych dotyczących zabezpieczeń rejonu osuwiska i innych dodatkowych informacji. Wprowadź uwagi o możliwościach zabezpieczeń 40

42 Zakładka XVIII Autor karty Zakładka przeznaczona do wprowadzenia danych autora(-ów) karty rejestracyjnej osuwiska. Wprowadź dane autora (-ów) Zakładka XIX Kategoria uprawnień geologicznych Zakładka przeznaczona do wprowadzenia kategorii uprawnień geologicznych autora karty rejestracyjnej osuwiska. Wprowadź numer uprawnień Wprowadź kategorię uprawnień Zakładka XX Instytucja Zakładka przeznaczona do wprowadzenia danych instutyucji, w której zatrudniony jest autor karty osuwiska. Procedura wyboru instytucji jest przedstawiona w pkt Wybierz instytucję Zakładka XXI Data wypełnienia Zakładka przeznaczona do wprowadzenia daty wypełnienia karty rejestracyjnej w terenie. Uwaga Pole Data wprowadzenia do systemu wypełniane jest automatycznie przez system w oparciu o datę ostatniego przesłania zadania do weryfikacji (i jego pozytywnym zatwierdzeniu). Wybierz datę wypełnienia karty w terenie Wypełniane automatycznie przez system 41

43 6.3. Dodawanie nowego terenu zagrożonego ruchami masowymi W celu wprowadzenia nowego terenu zagrożonego ruchami masowymi należy kliknąć LPM na przycisku opcji Dodaj nowy teren zagrożony znajdującym się na liście dostępnych procedur ekranu powitalnego. W nowym oknie przeglądarki zostanie uruchomiona karta rejestracyjna terenu zagrożonego ruchami masowymi. Numer identyfikacyjny karty rejestracyjnej terenu zagrożonego Karta rejestracyjna terenu zagrożonego ruchami masowymi Należy wybrać przyczynę i wprowadzić uzasadnienie powstania zagrożenia Należy wprowadzić wskazania dotyczące obserwacji terenu Wprowadź imię i nazwisko autora karty Podaj numer uprawnień geologicznych autora karty Wybierz instytucję, w której zatrudniony jest autor karty Wprowadź datę wypełnienia karty w terenie Numer identyfikacyjny KRTZ (karty rejestracyjnej terenu zagrożonego) zostaje nadany automatycznie wraz z utworzeniem nowej karty rejestracyjnej terenu zagrożonego ruchami masowymi. Wprowadź datę wprowadzenia karty do systemu 42

44 Po wypełnieniu zakładek karty rejestracyjnej nowego terenu zagrożonego należy zatwierdzić zmiany. Zadanie zostanie dodane do listy Zadania dotyczące terenów zagrożonych. Uwaga Pole Data wprowadzenia do systemu wypełniane jest automatycznie przez system w oparciu o datę ostatniego przesłania zadania do weryfikacji (i jego pozytywnym zatwierdzeniu). Poza wprowadzeniem danych atrybutowych należy również wprowadzić geometrię nowego terenu zagrożonego. W celu edycji geometrii terenu zagrożonego należy kliknąć LPM przycisk Edytuj geometrię. Portal uruchomi aplikację mapową umożliwiającą edycję geometrii terenu zagrożonego. Metody edycji geometrii zostały opisane w rozdziale

45 6.4. Modyfikacja osuwiska W celu uruchomienia procedury edycji istniejącego osuwiska należy najpierw wyszukać je na za pomocą narzędzi do wyszukiwania opisanych w punkcie 4.1, a następnie kliknąć LPM opcję Modyfikacja osuwiska dostępną z poziomu listy procedur ekranu powitalnego. Z listy wyników wyszukiwania należy wybrać odpowiedni wiersz i kliknąć ikonę Rozpocznij proces modyfikacji. Po wybraniu opcji Rozpocznij proces modyfikacji, aplikacja uruchamia zakładkę Rozpocznij modyfikację osuwiska, rozpoczęcie procesu wprowadzenie zmian wymaga potwierdzenia za pomocą przycisku [MODYFIKUJ]. Kolejny ekran przedstawia listę terenów zagrożonych ruchami masowymi, które są w trakcie różnych etapów edycji (kolumna Status) i wybranego osuwiska. Uruchamia proces modyfikacji osuwiska Kończy proces modyfikacji osuwiska Anuluje proces modyfikacji osuwiska Struktura kolumn na liście zadań edycyjnych: Osuwisko numer osuwiska Opis opis osuwiska Status aktualny status procesu modyfikacji Akcje akcje związane z procesem modyfikacji Uwagi uwagi użytkownika odnośnie procesu modyfikacji 44

46 Akcja [przejdź] Kliknięcie LPM przycisku [przejdź] powoduje uruchomienie karty rejestracyjnej osuwiska. W poszczególnych zakładkach operator ma możliwość wprowadzenia lub zmiany atrybutów osuwiska. Lista zakładek jest dostępna z rozwijanej listy. Przejście do kolejnej zakładki odbywa się za pomocą przycisku, powrót do poprzedniej. W każdym momencie pracy z kartą rejestracyjną osuwiska użytkownik ma możliwość przejścia do aplikacji mapowej i modyfikacji geometrii osuwiska, którego karta jest aktualnie edytowana. Przejście do części mapowej i edycja geometrii odbywa się za pomocą przycisku Edytuj geometrię. Metody edycji geometrii zostały opisane w rozdziale UWAGA! Przejście do kolejnej zakładki za pomocą przycisku, jest równoznaczne z zapisaniem zmian lub nowych wpisów wprowadzonych w bieżącej zakładce. 45

47 Akcja [zakończ] Funkcja przeznaczona dla osoby weryfikującej proces edycji. Jeśli karta i geometria osuwiska są poprawne można zakończyć proces jego modyfikacji. W tym celu z ekranu listy osuwisk należy wybrać opcję [zakończ]. Uruchomiona zostanie zakładka Zakończenie zadania. Zakończenie zadania Wprowadź uwagi dotyczące zakończenia zadania Powrót do listy zadań W polu Uwagi osoba weryfikująca może dopisać swoje uwagi odnośnie zadania modyfikacji i jeśli uzna to za stosowne zakończyć zadanie edycyjne za pomocą przycisku [Zakończ] Akcja [anuluj] Funkcja przeznaczona dla osoby weryfikującej proces edycji. Jeśli istnieją podstawy do stwierdzenia, iż rozpoczęcie procesu modyfikacji karty osuwiska nie było konieczne można anulować ten proces. W tym celu z ekranu listy osuwisk należy wybrać opcję [Zakończ], a następnie w oknie Anulowanie zadania potwierdzić wybór klikając LPM przycisk [ANULUJ]. W polu Uwagi osoba weryfikująca procesy modyfikacji może podać przyczynę anulowania zadania. Anulowanie zadania Wprowadź uwagi dotyczące anulowania zadania Powrót do listy zadań 46

48 6.5. Modyfikacja karty rejestracyjnej terenu zagrożonego ruchami masowymi W celu uruchomienia procedury edycji karty istniejącego terenu zagrożonego ruchami masowymi należy najpierw odnaleźć dany teren za pomocą narzędzi do wyszukiwania opisanych w punkcie 5.2, a następnie kliknąć LPM opcję Modyfikacja terenu zagrożonego dostępną z poziomu listy procedur ekranu powitalnego. Z listy wyników wyszukiwania należy wybrać odpowiedni wiersz i kliknąć ikonę Rozpocznij proces modyfikacji. Po wybraniu opcji Rozpocznij proces modyfikacji, aplikacja uruchamia zakładkę Rozpocznij modyfikację terenu zagrożonego, rozpoczęcie procesu wprowadzenie zmian wymaga potwierdzenia za pomocą przycisku [MODYFIKUJ]. Kolejny ekran przedstawia listę osuwisk i terenów zagrożonych, które są w trakcie różnych etapów edycji (kolumna Status). Przycisk [przejdź] uruchamia edycję wybranego terenu zagrożonego. Struktura kolumn na liście zadań edycyjnych: Teren zagrożony numer terenu zagrożonego ruchami masowymi Opis opis terenu zagrożonego Status aktualny status procesu modyfikacji Akcje akcje związane z procesem modyfikacji Uwagi uwagi użytkownika odnośnie modyfikacji 47

49 Akcja [przejdź] Kliknięcie LPM przycisku [przejdź] powoduje uruchomienie karty rejestracyjnej terenu zagrożonego. W oknie karty rejestracyjnej operator ma możliwość wprowadzenia lub zmiany atrybutów karty terenu zagrożonego. W każdym momencie pracy z kartą rejestracyjną terenu zagrożonego użytkownik ma możliwość przejścia do aplikacji mapowej i modyfikacji geometrii terenu, którego karta jest aktualnie edytowana. Przejście do części mapowej i edycja geometrii odbywa się za pomocą przycisku Edytuj geometrię. Metody edycji geometrii zostały opisane w punkcie

50 Akcja [Zakończ] Funkcja przeznaczona dla osoby weryfikującej proces edycji. Jeśli karta i geometria terenu zagrożonego są poprawne, można zakończyć proces jego modyfikacji. W tym celu z ekranu listy terenów zagrożonych należy wybrać opcję [zakończ]. Uruchomiona zostanie zakładka Zakończenie zadania. Zakończenie zadania Wprowadź uwagi dotyczące zakończenia zadania Powrót do listy zadań W polu Uwagi, osoba weryfikująca może dopisać swoje uwagi odnośnie zadania modyfikacji i jeśli uzna to za stosowne zakończyć zadanie edycyjne za pomocą przycisku [Zakończ] Akcja [Anuluj] Funkcja przeznaczona dla osoby weryfikującej proces edycji. Jeśli istnieją podstawy do stwierdzenia, iż rozpoczęcie procesu modyfikacji karty rejestracyjnej terenu zagrożonego nie było konieczne, można anulować ten proces. W tym celu z ekranu listy terenów zagrożonych należy wybrać opcję [Zakończ], a następnie w oknie Anulowanie zadania potwierdzić wybór klikając LPM przycisk [ANULUJ]. W polu Uwagi osoba weryfikująca procesy modyfikacji może podać przyczynę anulowania zadania. Anulowanie zadania Wprowadź uwagi dotyczące anulowania zadania Powrót do listy zadań 49

51 6.6. Zadania w toku W celu uruchomienia listy zadań (nie zweryfikowanych i nie zatwierdzonych modyfikacji) należy kliknąć LPM na przycisku opcji Zadania w toku znajdującą się na liście dostępnych procedur ekranu powitalnego. Zostanie uruchomione okno bieżących zadań edycyjnych dotyczących zarówno osuwisk jak i terenów zagrożonych ruchami masowymi. Lista zadań modyfikacyjnych terenów zagrożonych Lista zadań modyfikacyjnych osuwisk 50

52 Powrót do pracy nad uprzednio rozpoczętą modyfikacją osuwiska W celu powrotu do uprzednio rozpoczętego zadania modyfikacji osuwiska należy przy odpowiedniej pozycji z listy Zadania dotyczące osuwisk kliknąć LPM przycisk [numer] z numerem zadania. Pozostałe czynności są analogiczne do opisanych w punkcie 6.2. Powrót do zadania modyfikacji osuwiska z numerem identyfikacyjnym

53 Powrót do pracy nad uprzednio rozpoczętą modyfikacją terenu zagrożonego ruchami masowymi W celu powrotu do uprzednio rozpoczętego zadania modyfikacji karty terenu zagrożonego ruchami masowymi należy przy odpowiedniej pozycji z listy Zadania dotyczące terenów zagrożonych kliknąć LPM przycisk [numer] numeru zadania. Pozostałe czynności są analogiczne do opisanych w punkcie 6.3. Powrót do zadania modyfikacji terenu zagrożonego z numerem identyfikacyjnym 41 52

54 7. Konstrukcja internetowej aplikacji mapowej W trybie edycji użytkownik ma możliwość edycji geometrii osuwisk i terenów zagrożonych ruchami masowymi. Okno aplikacji internetowej składa się z trzech zasadniczych części; 1. Pasek narzędzi 2. Okno funkcyjne 3. Okno aktywne mapy 7.1. Pasek narzędzi Pasek narzędzi umożliwia użytkownikowi nawigację na mapie, identyfikację obiektów i pomiar odległości Przesuwanie obrazu mapy bez zmiany skali wyświetlania Zwiększanie skali mapy (przybliżanie) zarówno skokowe (kliknięcie na mapie po aktywacji narzędzia), jak i płynne (zaznaczanie prostokątem) Zmniejszanie skali mapy (oddalanie) zarówno skokowe (kliknięcie na mapie po aktywacji narzędzia), jak i płynne (zaznaczanie prostokątem) 53

55 Powrót do poprzedniej widoku (skali) mapy Przejście do następnego widoku (skali) mapy Wyświetla pełny zasięg mapy (najmniejszej osiągalnej skali mapy w pokryciu dla całej Polski) Identyfikacja atrybutów obiektów znajdujących się w wybranym punkcie mapy Wykonywanie pomiarów powierzchni i odległości 7.2. Okno funkcyjne Okno funkcyjne składa się z zakładek grupujących narzędzia służące do zarządzania widokiem mapy i wyszukiwania obiektów Zadania Edycję obiektów uruchamiamy za pomocą funkcji Edycja geometrii w zakładce Zadania. UWAGA W zależności czy opcja Edycja geometrii zostanie uruchomiona z zakładki modyfikacji osuwiska lub też z poziomu zakładki modyfikacji terenu zagrożonego, lista warstw dostępnych do edycji będzie różna Uruchomienie trybu edycji W celu uruchomienia edycji warstwy proszę kliknąć LPM opcję Edycja osuwiska. W okienku, które pojawi się w oknie aktywnym mapy, należy wybrać z rozwijanej listy docelową wersję edycji. Po wybraniu wersji zatwierdzamy wybór za pomocą Rozpocznij edycję. Wyświetlone zostanie kolejne okno. W zależności od tego, czy edytowane jest osuwisko, bądź też teren zagrożony, lista warstw (dostępnych z rozwijanej listy) będzie różna Wybór warstwy Z rozwijanej listy należy wybrać warstwę docelową edycji. Wszystkie operacje związane z edycją obiektów ograniczone zostaną do obiektów z wybranej warstwy (na rysunku - warstwy Granice osuwisk). 54

56 Selekcja Selekcja istniejących obiektów Za pomocą narzędzia na dwa sposoby; można zaznaczyć obiekt(y) z wybranej warstwy. Zaznaczać obiekty można a) Jednokrotne kliknięcie LPM na obiekcie w treści mapy spowoduje wyselekcjonowanie jednego obiektu b) Kliknięcie LPM w lewym górnym rogu obszaru (z którego chcemy wybrać obiekty) i przeciągnięcie kursora (z przytrzymanym LPM) w prawy dolny róg prostokąta ograniczającego obszar selekcji, zwolnienie LPM powoduje wybranie wszystkich elementów znajdujących się wewnątrz, lub przecinających pole powierzchni selekcji. Informacja o selekcji obiektu Niebieskie podświetlenie obiektu jest informacją o poprawnej selekcji obiektu. Usuwanie selekcji odbywa się poprzez kliknięcie LPM przycisku. 55

57 Edycja Dodawanie nowych obiektów Po wybraniu warstwy przeznaczonej do edycji użytkownik ma możliwość wprowadzenia nowych obiektów za pomocą ikony (Rowy osuwiskowe to warstwa liniowa, stąd symbol linii). Wprowadzanie nowego obiektu polega na narysowaniu jego przebiegu (w zależności od typu warstwy punktem, linią lub poligonem) w oknie aktywnym mapy. W celu wprowadzenia obiektu należy kliknąć LPM w początku obiektu i wstawiać kolejne węzły. Zakończenie rysowania odbywa się za pomocą 2 x kliknięcia LPM w miejscu ostatniego węzła obiektu. Niebieskie zaznaczenie wprowadzonego obiektu informuje o poprawnym zakończeniu jego rysowania, jest także informacją o jego selekcji. UWAGA W przypadku tworzenia nowego osuwiska rysujemy linię będącą jego granicą (należy pamiętać o zaznaczeniu pola wyboru Zamknij linię ). Następnie, po zakończeniu szkicu należy zamienić granicę osuwiska na powierzchnię. W tym celu należy kliknąć LPM przycisk Utwórz obszar osuwiska z granic. By zachować wprowadzone zmiany proszę kliknąć LPM przycisk Zapisz zmiany. By cofnąć edycję należy kliknąć LPM przycisk Usuń zmiany. 56

58 Topologia nowych obiektów Niezwykle istotną sprawą przy wprowadzaniu geometrii osuwisk i terenów zagrożonych jest konieczność poprawnego sporządzenia rysunku linii będących granicą obszaru. Należy zwrócić szczególną uwagę na poprawne zamknięcie szkicu. W tym celu użytkownik powinien zdefiniować zasady dociągania kursora do poszczególnych elementów szkicu (węzła, krawędzi lub końca). Z okna edycji osuwiska należy wybrać opcję Settings. Uruchomione zostanie okno, w którym po lewej stronie znajdą się nazwy warstw. W celu uruchomienia dociągania kursora szkicu do obiektów w edytowanej warstwie (zazwyczaj będzie to punkt końcowy/początkowy bieżącego szkicu) należy zaznaczyć pola wyboru przy odpowiedniej warstwie (przy edycji osuwisk będą to osuwiska). Kursor myszki przy rysowaniu będzie, przy zbliżeniu do punktu, krawędzi lub końca, automatycznie dociągany. Alternatywnym sposobem automatycznego domknięcia granicy osuwiska jest zaznaczenie (przed narysowaniem granicy) pola Zamknij linię (okno edycji osuwiska). Po wstawieniu ostatniego węzła aplikacja automatycznie połączy pierwszy węzeł szkicu granicy z ostatnim węzłem wstawionym przez użytkownika. UWAGA! Opisana procedura jest szczególnie istotna podczas edycji nowego obszaru osuwiska (lub innych obiektów przewidzianych do reprezentacji powierzchniowej), gdyż początkowo jest ono rysowane za pomocą linii, zamienianej w kolejnym etapie w powierzchnię (polecenie Utwórz obszar osuwiska z granic ). Aby linie zostały poprawnie konwertowane na powierzchnie należy starannie domknąć obszar granic, rysowany liniami, tzn. ostatni węzeł szkicu musi być wstawiony dokładnie w miejscu pierwszego węzła. Tylko taki szkic zostanie bezbłędnie zamieniony w powierzchnię. W przypadku niedokładnego domknięcia szkicu, wystąpią problemy z przekształceniem granicy osuwiska w powierzchnię osuwiska na ekranie nie wyświetli się sygnatura powierzchni osuwiska. Warstwy: Inne skarpy osuwiskowe i ściany obrywów Inne granice osuwisk Inne osuwiska Inne tereny zagrożone Są warstwami nieaktywnymi pod względem edycyjnym i stanowią warstwy jedynie w znaczeniu geometrycznym, takie do których można dowiązać geometrię obiektów (granic osuwisk lub terenów zagrożonych ruchami masowymi). Nie stanowią one odrębnych warstw tematycznych. Taki podział wynika z faktu, iż jedynie edytowane osuwisko (lub teren zagrożony ruchami masowymi) podlega w danym momencie edycji. 57

59 Edycja atrybutów nowych i istniejących obiektów Po wprowadzeniu nowego obiektu w wybranej warstwie należy uzupełnić sekcję Edycja (nazwa warstwy) Atrybuty. W przykładzie, który widoczny jest na rysunku, należy z rozwijanych list wybrać wartości atrybutowe opisujące obiekt (WYSOKOSC_FORMY, STAN). Po wprowadzeniu danych atrybutowych należy pamiętać o zapisaniu zmian ( Zapisz zmiany ). Uwaga Wprowadzenie danych atrybutowych jest szczególnie istotne w przypadku tworzenia powierzchni osuwiska z granicy osuwiska. Powierzchnia osuwiska nie będzie automatycznie opatrzona atrybutem określającym jego aktywność. Użytkownik musi wybrać faktyczny stan aktywności osuwiska w oparciu o słownik wartości przyporządkowany do pola AKTYW_ID, widocznego w oknie Edycja osuwiska. W przeciwnym przypadku atrybut ten zostanie określony jako do uzupełnienia Edycja istniejącego obiektu Jeśli zamiarem użytkownika jest korekta geometrii lub atrybutów istniejącej warstwy, należy rozpocząć od wyselekcjonowania obiektu. W oknie edycji osuwiska pojawią się nowe narzędzia. 58

60 Ikona Opis funkcji narzędzia wyświetla węzły tworzące dany obiekt uruchamia tryb przesuwania całego obiektu bez zmiany kształtu łączy zaznaczone obiekty tworzy kopię zaznaczonego obiektu uruchamia tryb dzielenia zaznaczonego obiektu na 2 lub więcej części Usuwanie obiektów Usuwanie istniejących obiektów polega na wyselekcjonowaniu obiektu przeznaczonego do usunięcia i kliknięciu LPM przycisku. 59

61 Zawartość mapy Okno legendy mapy znajduje się w oknie funkcyjnym i służy udostępnieniu użytkownikowi informacji odnośnie treści merytorycznej obiektów i sygnatur na mapie. Klikając na przycisku + użytkownik dociera do kolejnych coraz niższych grup tematycznych. Najniższym poziomem stopnia szczegółowości struktury jest poziom warstwy. Po rozwinięciu zawartości warstwy ( + ) w polu poniżej nazwy pokazuje się sygnatura obiektów objętych treścią warstwy. Pola wyboru (checkbox) znajdujące się z lewej strony grup tematycznych lub warstw służą do włączania/wyłączania widoku treści warstw/grup tematycznych Nawigacja Zakładka Nawigacja służy do poruszania się w obrębie treści mapy. Róża wiatrów znajdująca się z prawej strony okna umożliwia użytkownikowi przesuwanie mapy w kierunku wskazanym przez ramię róży (po kliknięciu lewym przyciskiem myszy na ramieniu róży). Przyciski + i - znajdujące się wewnątrz służą odpowiednio do zwiększania i zmniejszania skali mapy Podgląd Mapa przeglądowa służy do ułatwienia nawigacji w obrębie okna mapy. Czerwony prostokąt informuje użytkownika, którą część całości mapy widzi aktualnie w oknie aktywnym. Klikając w konkretnym punkcie mapy przeglądowej użytkownik ma możliwość przesunięcia widoku mapy głównej do wybranego obszaru. 60
