1 Program funkcjonalno-użytkowy dotyczy Projektu Montaż kolektorów słonecznych w gminie Brzeziny Inwestor: Gmina Brzeziny Brzeziny powiat: brzeziński województwo: łódzkie Adres obiektów: Adamów 25,12,13, Bielanki 17,7, Bogdanka 24, Buczek 6,35a, Eufeminów 15, Gałkówek Kolonia 52,47,42,5,50,2a,Grzmiąca 58,9, Helenów 22,16, Helenówka 1,5, Ignaców 31, Jaroszki 15,12,13, Jordanów 44,20, Kędziorki 1,7, Małczew 2a, Marianów Kołacki 10A, 24b, Paprotnia 54, Poćwiardówka 45, Polik 30,19a, Przecław 62,46,53,9 82 Stare Koluszki 27a, Strzemboszewice 4, Syberia 5A, Ścibiorów 3, 4, Tworzyjanki 37a, Witkowice 51,52, Zalesie 36. Wg Wspólnego Słownika Zamówień CPV: Kolektory słoneczne do produkcji ciepła Usługi inżynieryjne w zakresie projektowania Mechaniczne instalacje inżynieryjne Instalacje wodne Roboty remontowe i renowacyjne Zamawiający: Gmina Brzeziny Ul. Sienkiewicza 16 A Brzeziny powiat: brzeziński województwo: łódzkie Opracował: mgr Przemysław Bajor 1

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. CZĘŚĆ OPISOWA OGÓLNY OPIS PRZEDMIOTU ZAMÓWIENIA Charakterystyczne parametry określające wielkość obiektu i zakres zamówienia Ogólne właściwości funkcjonalno-użytkowe OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Wykonanie niezbędnych inwentaryzacji i ekspertyz Wykonanie projektu budowlano - wykonawczego instalacji do przygotowania ciepłej wody użytkowej Wykonanie projektu elektrycznego i AKPiA Uzyskanie niezbędnych uzgodnień i pozwoleń Wymagania dotyczące warunków wykonania i odbioru robót budowlanych CZĘŚĆ INFORMACYJNA PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I WYKONANIEM ROBÓT BUDOWLANYCH DOKUMENTY POTWIERDZAJĄCE ZGODNOŚĆ ZAMIERZENIA BUDOWLANEGO Z WYMAGANIAMI WYNIKAJĄCYMI Z ODREBNYCH PRZEPISÓW OŚWIADCZENIE ZAMAWIAJĄCEGO STWIERDZAJĄCE JEGO PRAWO DO DYSPONOWANIA NIERUCHOMOŚCIĄ NA CELE BUDOWLANE DOKUMENTY NIEZBĘDNE DO ZAPROJEKTOWANIA ROBÓT BUDOWLANYCH 19 2

3 1. CZĘŚĆ OPISOWA 1.1. OGÓLNY OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest opracowanie dokumentacji projektowej modernizacji instalacji ciepłej wody użytkowej w kotłowniach indywidualnych z wykorzystaniem kolektorów słonecznych. Zakres przedmiotu zamówienia obejmuje: wykonanie niezbędnych inwentaryzacji i ekspertyz (ekspertyza instalacji co, instalacji elektrycznej, ekspertyza ekspozycji kolektora) wykonanie projektu technicznego instalacji kolektorów słonecznych do przygotowania ciepłej wody użytkowej wraz z szczegółowym schematem technologicznym dla każdego budynku wykonanie instalacji kolektorów słonecznych i połączenie z istniejącą instalacją ciepłej wody użytkowej. PAKIET I dla budynków jednorodzinnych zamieszkałych przez rodzinę maksymalnie 6- osobową 1. Dostawa kolektora o powierzchni absorbera min. 3,00m 2 wraz z pojemnościowym podgrzewaczem ciepłej wody użytkowej o pojemności 300 litrów, naczyniem solarnym, solarną grupą pompową, regulatorem solarnym, zestawem montażowym 2. Orurowanie z rur miedzianych lub stali nierdzewnej z izolacją cieplną 3. Montaż instalacji solarnej, okablowanie u uruchomienie instalacji 3

4 2 PAKIET II dla budynków jednorodzinnych zamieszkałych przez rodzinę powyżej 6- osobową 1. Dostawa kolektorów o łącznej powierzchni absorbera min. 4,0 m 2 (2x2,00m 2 ) wraz z pojemnościowym podgrzewaczem ciepłej wody użytkowej o pojemności 400 litrów, naczyniem solarnym, pompą solarną, regulatorem solarnym, zestawem montażowym 2. Orurowanie z rur miedzianych lub stali nierdzewnej z izolacją cieplną 3. Montaż instalacji solarnej, okablowanie u uruchomienie instalacji 4

5 CHARAKTERYSTYCZNE PARAMETRY OKREŚLAJĄCE WIELKOŚĆ OBIEKTU I ZAKRES ZAMÓWIENIA Lokalizacja inwestycji gmina Brzeziny, powiat brzeziński, województwo łódzkie Pomieszczenia istniejących kotłowni w budynkach mieszkalnych. Same panele umiejscowione zostaną na dachach, elewacjach lub obok budynków. Poniżej podano adresy działek, na których realizowana będzie inwestycja: Adamów 25,12,13, Bielanki 17,7, Bogdanka 24, Buczek 6,35a, Eufeminów 15, Gałkówek Kolonia 52,47,42,5,50,2a,Grzmiąca 58,9, Helenów 22,16, Helenówka 1,5, Ignaców 31, Jaroszki 15,12,13, Jordanów 44,20, Kędziorki 1,7, Małczew 2a, Marianów Kołacki 10A, 24b, Paprotnia 54, Poćwiardówka 45, Polik 30,19a, Przecław 62,46,53,9 82 Stare Koluszki 27a, Strzemboszewice 4, Syberia 5A, Ścibiorów 3, 4, Tworzyjanki 37a, Witkowice 51,52, Zalesie 36. W zapisach projektowych w dalszej części opracowania określono parametry techniczne dla każdego parkietu kolektorów słonecznych. Wyróżniono II pakiety, w zależności od wielkości zużycia liczonego na ilość mieszkańców. Poniżej skrót opisów dla obuj parkietów: Pakiet I Dostawa kolektora o powierzchni absorbera min. 3,00m 2 wraz z pojemnościowym 5

6 podgrzewaczem ciepłej wody użytkowej o pojemności 300 litrów, naczyniem solarnym, solarną grupą pompową, regulatorem solarnym, zestawem montażowym Pakiet II Dostawa kolektorów o łącznej powierzchni absorbera min. 4,0 m 2 (2x2,00m 2 ) wraz z pojemnościowym podgrzewaczem ciepłej wody użytkowej o pojemności 400 litrów, naczyniem solarnym, pompą solarną, regulatorem solarnym, zestawem montażowym W przypadku kolektorów słonecznych moc uzależniona jest od wielu warunków pozatechnicznych nasłonecznienie, ekspozycja, kont padania. W żadnym przypadku moc zainstalowana mikroistalacji nie przekroczy 120 kw mocy cieplnej. Dokładne parametry znajdują się w dalszej części opracowania. Parametry poszczególnych instalacji zostały oszacowane w oparciu o średnie zapotrzebowanie danego gospodarstwa domowego na ciepłą wodę użytkową. Każdego gospodarstwa domowe przestawiało szczegółową informację o zużyciu i parametrach istniejącego układu OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO-UŻYTKOWE Opis stanu istniejącego: Budynki mieszkalne posiadają kotłownie opalane opałem stałym, olejowym oraz gazowym o mocach w zależności od zapotrzebowania na ciepło danego budynku mieszkalnego. Obecnie ciepła woda użytkowa przygotowywana jest w podgrzewaczach CWU. Stan istniejący Liczba mieszkańców w budynku Do 6 włącznie Powyżej 6 Ilość budynków o danej liczbie mieszkańców 45 5 Opis stanu docelowego: Przewiduje się wykonanie instalacji zestawu solarnego w celu przygotowania ciepłej wody użytkowej w ciągu całego roku. Kolektory słoneczne zlokalizowane będą na dachach i fasadach budynków mieszkalnych oraz na konstrukcjach zlokalizowanych obok budynków mieszkalnych - (przed opracowaniem dokładnego planu lokalizacji i rozmieszczenia kolektorów oraz bufora wodnego konieczna jest wizja lokalna i pisemna akceptacja usytuowania kolektorów słonecznych przez właściciela nieruchomości). 6

7 Podział budynków ze względu na proponowaną wielkość kolektorów: Do 6 mieszkańców włącznie 45 budynków; Powyżej 6 mieszkańców 5 budynków. Wykaz lokalizacji inwestycji, której dotyczy program funkcjonalno-użytkowy: L.p miejscowość Lokalizacja montaży nr domu Parametry zestawu kolektorów słonecznych nr działki ilość osób moc cieplna 1 Adamów do 6 osób 2 Adamów 12 54/1 do 6 osób 3 Adamów 13 70/3 do 6 osób 4 Bielanki do 6 osób 5 Bielanki 7 91 do 6 osób 6 Bogdanka /34 do 6 osób 7 Buczek do 6 osób 8 Buczek 35a 98/3 do 6 osób 9 Eufeminów 15 34/2 do 6 osób 10 Gałkówek Kolonia powyżej 6 osób 11 Gałkówek Kolonia /2 do 6 osób 12 Gałkówek Kolonia do 6 osób 13 Gałkówek Kolonia 5 9 do 6 osób 14 Gałkówek Kolonia do 6 osób 15 Gałkówek Kolonia 2a 120/6 do 6 osób 16 Grzmiąca powyżej 6 osób 17 Grzmiąca do 6 osób 18 Helenów do 6 osób 19 Helenów 16 31/1 do 6 osób 20 Helenówka do 6 osób 21 Helenówka 5 250/1 do 6 osób 22 Ignaców do 6 osób 4,01 kw 4,01 kw wielkość zbiornika powierzchnia kolektora 400 dm 3 4 m dm 3 4 m 2 7

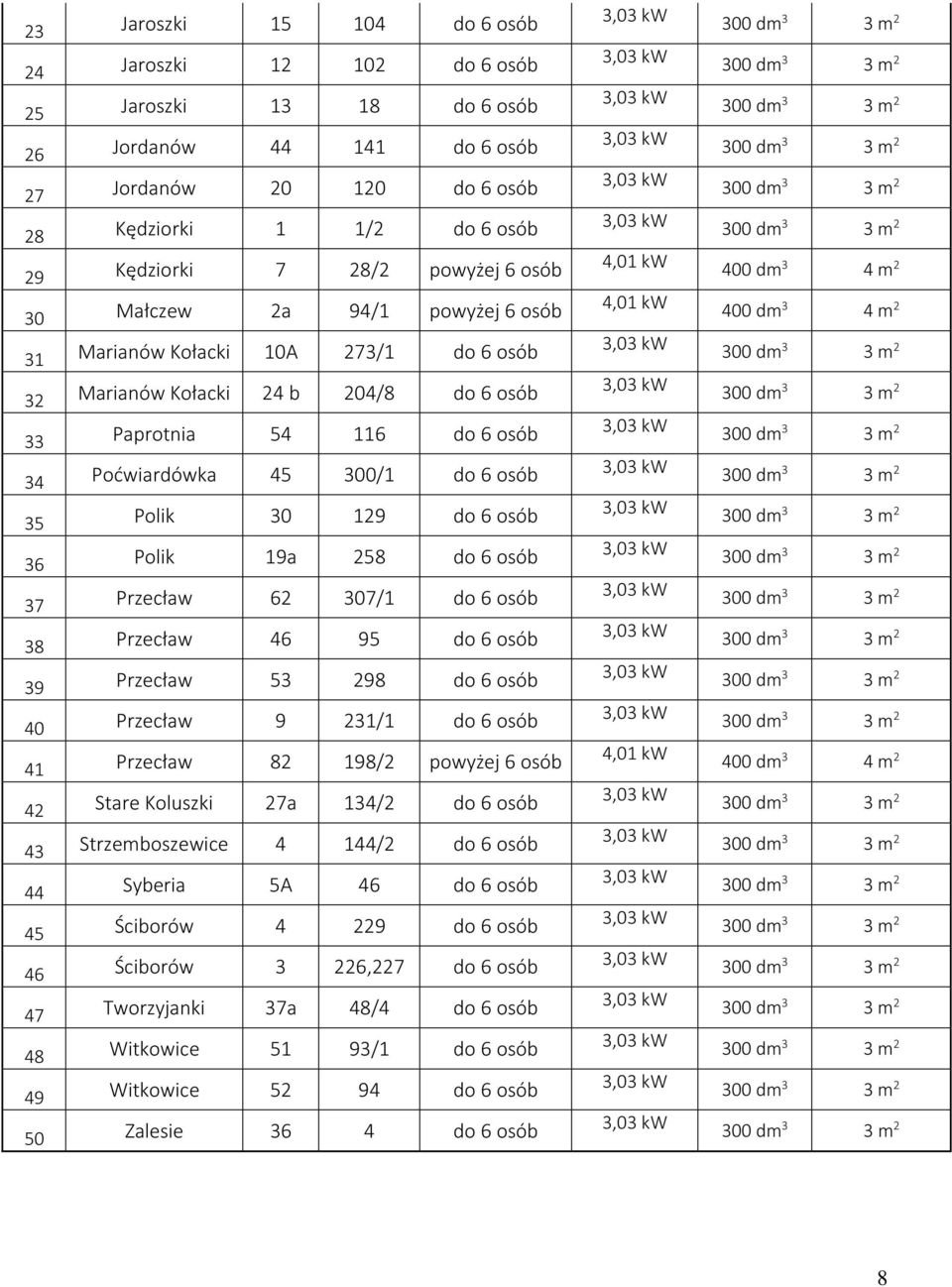

8 23 Jaroszki do 6 osób 24 Jaroszki do 6 osób 25 Jaroszki do 6 osób 26 Jordanów do 6 osób 27 Jordanów do 6 osób 28 Kędziorki 1 1/2 do 6 osób 29 Kędziorki 7 28/2 powyżej 6 osób 30 Małczew 2a 94/1 powyżej 6 osób 31 Marianów Kołacki 10A 273/1 do 6 osób 32 Marianów Kołacki 24 b 204/8 do 6 osób 33 Paprotnia do 6 osób 34 Poćwiardówka /1 do 6 osób 35 Polik do 6 osób 36 Polik 19a 258 do 6 osób 37 Przecław /1 do 6 osób 38 Przecław do 6 osób 39 Przecław do 6 osób 40 Przecław 9 231/1 do 6 osób 41 Przecław /2 powyżej 6 osób 42 Stare Koluszki 27a 134/2 do 6 osób 43 Strzemboszewice 4 144/2 do 6 osób 44 Syberia 5A 46 do 6 osób 45 Ściborów do 6 osób 46 Ściborów 3 226,227 do 6 osób 47 Tworzyjanki 37a 48/4 do 6 osób 48 Witkowice 51 93/1 do 6 osób 49 Witkowice do 6 osób 50 Zalesie 36 4 do 6 osób 4,01 kw 4,01 kw 4,01 kw 400 dm 3 4 m dm 3 4 m dm 3 4 m 2 8

9 1.2. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA WYKONANIE NIEZBĘDNYCH INWENTARYZACJI I EKSPERTYZ W celu sporządzenia dokumentacji projektowej instalacji kolektorów słonecznych oraz uzyskania niezbędnych pozwoleń na wykonanie ww instalacji, należy wykonać wszelkie niezbędne i wymagane inwentaryzacje oraz ekspertyzy (ekspertyza instalacji co, instalacji elektrycznej, ekspertyza ekspozycji kolektora) WYKONANIE PROJEKTU BUDOWLANO - WYKONAWCZEGO INSTALACJI DO PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ Zakres projektu powinien obejmować instalację kolektora słonecznego próżniowego wykonanego jako pojedyncza jednościenna rura w technologii heat- pipe o łącznej powierzchni absorbera minimum 4,00 m 2 (2x2,00m 2 ) lub 3,00m 2 w zależności od liczby mieszkańców (minimum 4,00m2 dla domów powyżej 6 zamieszkałych osób, 3,00m2 poniżej) w danym budynku. W instalacji należy zaprojektować ponadto: - solarny podgrzewacz ciepłej wody użytkowej z dwiema wężownicami i grzałką elektryczną o pojemności odpowiedniej dla danego zestawu - obieg solarny z czynnikiem grzewczym typu Tyfocor jako nośnikiem ciepła, - obieg ładujący podgrzewacz c.w.u. - dwudrogowy solarny zestaw pompowy - armaturę odcinająco - zabezpieczającą - naczynia przeponowe solarne i cwu - układ sterowania - termostatyczny zawór mieszający cwu - pompę ładującą podgrzewacz cwu (wężownica po stronie kotła). Uwzględnienie pompy ładującej podgrzewacz jest niezbędne ze względu na to, że większość kotłowni opalana jest paliwem stałym. W przypadku układów pracujących grawitacyjnie pompa będzie niezbędna dla uruchomienia i prawidłowego funkcjonowania układu z kolektorem słonecznym. Niezbędne urządzenia, armatura oraz system zabezpieczeń i regulacji powinien być tak dobrany, aby instalacja pracowała z jak największą sprawnością. Jednościenne próżniowe kolektory słoneczne typu heatpipe muszą posiadać poniższe parametry odnoszące się do powierzchni absorbera pojedynczego kolektora: 9

10 - powierzchnia absorbera min. 2x2,0 lub min 3,0m2 w zależności od wielkości zestawu solarnego (minimum 4,00m2 dla domów powyżej 6 zamieszkałych osób, 3,00m2 poniżej) - sprawność optyczna min 76% - współczynnik strat ciepła liniowy k1 max 1,56 W/m 2 *K - współczynnik strat ciepła proporcjonalny k2 max 0,0057 W/m 2 *K 2 - maksymalna temperatura postojowa (stagnacji) min 270 o C - dopuszczalne ciśnienie robocze min 6 bar Spełnienie wymagań jakościowych musi być potwierdzone certyfikatem Solar Keymark oraz sprawozdaniem z badań. Wymagania stawiane dokumentacji projektowej: projekt powinien obejmować instalację wysokosprawnego jednorurowego i jednościennego kolektora słonecznego próżniowego typu heat-pipe do montażu na pochyłych i płaskich dachach, na fasadach oraz do montażu wolnostojącego o powierzchni absorbera 2x min 2,0 m 2 lub min 3,0 m 2. kierunek i kąt nachylenia kolektorów powinny być tak dobrany, aby umożliwić optymalną pracę układu i uzyskanie możliwie największej ilości energii od nasłonecznienia, absorber miedziany o grubości minimum 0,12 mm z powłoką typu Sol-Titan lub równoważną i głębokiej próżni wewnątrz rur kolektora suche połączenia z wymiennikiem (montaż lub wymiana rur solarnych bez konieczności opróżniania obiegu czynnika grzewczego), odporne na korozję wysokiej jakości materiały, takie jak: szkło borowokrzemowe, miedź i stal szlachetna. Trwałe, próżnioszczelne połączenie szkła i metalu, spełnienie wymagań jakościowych normy PN-EN 12975, efektywności energetycznej Błękitnego Anioła oraz certyfikatu Solar Keymark 1, projekt powinien zawierać układ usytuowanych w pomieszczeniu kotłowni 1 Certyfikat Solar Keymark posiada ok. 2/3 kolektorów produkowanych w Europie. Znak Solar Keymark został wprowadzony przez Europejską Federację Przemysłu Solarnego Cieplego (European Solar Thermal Industry Federation ESTIF) we współpracy z Europejskim Komitetem Standaryzacji (European Comittee for Standardization), którego członkiem jest także Polska. Certyfikat Solar Keymark świadczy o zgodności produktu z europejskimi normami EN i EN 12976, a także z normą zarządzania jakością ISO

11 urządzeń do podgrzewania CWU. projekt powinien przewidywać wpięcie instalacji kolektorów słonecznych w istniejącą instalację ciepłej wody użytkowej w sposób umożliwiający współpracę w/w instalacji, zakończenie instalacji ciepłej wody użytkowej w kotłowni musi zostać wykonane z zastosowaniem termostatycznego zaworu mieszającego cwu. rurociągi, w których będzie płynął czynnik solarny powinny być wykonane z rur miedzianych lub ze stali nierdzewnej i zaizolowane materiałem izolacyjnym o odpowiedniej grubości zgodnie z obowiązującymi Polskimi Normami, izolacja wewnątrz i na zewnątrz budynku z powinna być wykonana z materiałów cechujących się przede wszystkim wysoką wytrzymałością na zmiany temperatury oraz niskim współczynnikiem przenikalności cieplnej, np. w otulinach z pianki na bazie kauczuku. rurociągi w układzie podgrzewaczy c.w.u. powinny być wykonane z rur stalowych i zaizolowane materiałem izolacyjnym o odpowiedniej grubości zgodnie z obowiązującymi Polskimi Normami, projekt powinien zawierać niezbędne obliczenia, rysunki: schematy i rzuty, karty katalogowe podstawowych urządzeń oraz wszelkie oświadczenia wymagane prawem, projekt konstrukcji wsporczej kolektorów powinien zawierać wszelkie rysunki, rzuty oraz obliczenia w celu ustawienia baterii kolektorów słonecznych pod optymalnym kątem. Zamawiający przewiduje montaż kolektorów słonecznych na dachach budynków, fasadach oraz na konstrukcjach wsporczych obok budynku. Konstrukcja powinna być wykonana na bazie stopu aluminium, odporna na korozję bez konieczności stosowania powłok i farb zabezpieczających WYKONANIE PROJEKTU ELEKTRYCZNEGO I AKPIA Projekt powinien zawierać schematy, rysunki niezbędne do prawidłowego wykonania instalacji elektrycznej i układu automatyki instalacji kolektorów słonecznych. Zaprojektowany układ sterowania/automatyki powinien zapewniać: Sterowanie pompą ładującą zasobnik w sposób płynny Wyświetlacz graficzny LCD 11

12 Funkcję pracy ręcznej Sygnalizację stanów alarmowych - sygnał akustyczny oraz wizualna prezentacja na wyświetlaczu. Kalibrację wskazań czujników Pomiar pozyskanej energii Licznik czasu pracy pompy solarnej Wskaźnik mocy chwilowej kolektora Funkcję odkażania zasobnika ( legionella) Funkcję przeciwzamrożeniową UZYSKANIE NIEZBĘDNYCH UZGODNIEŃ I POZWOLEŃ Na podstawie opracowanej dokumentacji projektowej, po wykonaniu niezbędnych ekspertyz oraz zatwierdzeniu projektu przez Inwestora należy uzyskać wszelkie opisane prawem pozwolenia w celu przeprowadzenia prac montażowych instalacji kolektorów słonecznych w zakresie zgodnym z dokumentacją WYMAGANIA DOTYCZĄCE WARUNKÓW WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Wymagania dotyczące materiałów budowlanych i urządzeń Wszystkie materiały, wyroby i urządzenia przeznaczone do wykorzystania w ramach prowadzonej inwestycji będą fabrycznie nowe, pierwszej klasy jakości, wolne od wad fabrycznych, posiadające odpowiednie atesty, deklaracje zgodności. Wymagania dotyczące sprzętu Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt, będący własnością Wykonawcy lub wynajęty do wykonania robót, ma być utrzymywany w dobrym stanie i gotowości do pracy. Wymagania dotyczące transportu Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Materiały i sprzęt mogą być przewożone dowolnymi środkami transportu, w sposób 12

13 zabezpieczający je przed spadaniem, przesuwaniem lub przed uszkodzeniem. Wymagania dotyczące wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, programem funkcjonalno - użytkowym, harmonogramem robót oraz poleceniami Inspektora. Następstwa jakiegokolwiek błędu w robotach, spowodowanego przez Wykonawcę zostaną przez niego poprawione na własny koszt. Polecenia Inspektora będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Zakres prac instalacyjnych obejmuje: montaż konstrukcji pod kolektory słoneczne na dachu lub obok budynku, montaż kolektorów słonecznych na konstrukcji, montaż podgrzewacza c.w.u., ułożenie i montaż rur od pola kolektorów do podgrzewacza c.w.u., montaż urządzeń, armatury odcinającej, regulacyjnej, izolację rurociągów, montaż układu automatyki, wykonanie prób ciśnieniowych na szczelność instalacji oraz sprawdzających prawidłowe działanie armatury zabezpieczającej, uruchomienie układu i regulację, szkolenie obsługi. Zakres prac budowlanych obejmuje: rozebranie i ponowne ułożenie pokryć dachowych po montażu konstrukcji pod kolektory wykonanie niezbędnych otworów montażowych w celu wprowadzenia urządzeń, zamurowanie otworów montażowych po wprowadzeniu urządzeń, wykonanie przepustów w miejscach przejść rurociągów przez ścianę, Prowadzenie przewodów: przewody poziome powinny być prowadzone ze spadkiem tak, żeby w najniższych miejscach załamań przewodów zapewnić możliwość odwadniania 13

14 instalacji, a w najwyższych miejscach załamań przewodów możliwość odpowietrzania instalacji, przewody poziome prowadzone przy ścianach, na lub pod stropami itp. powinny spoczywać na podporach stałych (w uchwytach) i ruchomych (w uchwytach, na wspornikach, zawieszeniach itp.) usytuowanych w odstępach nie mniejszych niż wynika to z wymagań dla materiału, z którego wykonane są rury, przewody należy prowadzić w sposób zapewniający właściwą kompensację wydłużeń cieplnych (z maksymalnym wykorzystaniem możliwości samokompensacji), nie dopuszcza się prowadzenia przewodów bez stosowania kompensacji wydłużeń cieplnych, przewody zasilający i powrotny, prowadzone obok siebie, powinny być ułożone równolegle. Podpory i zawiesia rozwiązanie i rozmieszczenie podpór stałych i podpór przesuwnych powinno być zgodne z wytycznymi producenta, chyba, że projekt techniczny stanowi inaczej, nie należy zmieniać rozmieszczenia i rodzaju podpór bez akceptacji projektanta instalacji lub dostawcy przewodów, nawet, jeżeli nie zmienia to zaprojektowanego układu kompensacji wydłużeń cieplnych przewodów i nie wywołuje powstawania dodatkowych naprężeń i odkształceń przewodów, konstrukcja i rozmieszczenie podpór przesuwnych powinny zapewnić swobodny, osiowy przesuw przewodu. Tuleje ochronne przy przejściach rurą przez przegrodę budowlaną należy stosować tuleje ochronne, w tulei ochronnej nie może znajdować się żadne połączenie rury, tuleja ochronna powinna być rurą o średnicy wewnętrznej większej od średnicy zewnętrznej rury przewodu: A. co najmniej o 2cm, przy przejściu przez przegrodę pionową, B. co najmniej o 1cm, przy przejściu przez strop, tuleja ochronna powinna być dłuższa niż grubość przegrody pionowej o około 14

15 5cm z każdej strony, a przy przejściu przez strop powinna wystawać około 2cm powyżej posadzki, przestrzeń między rurą przewodu a tuleją ochronną powinna być wypełniona materiałem trwale plastycznym nie działającym korozyjnie na rurę, umożliwiającym jej wzdłużne przemieszczanie się i utrudniającym powstanie w niej naprężeń ścinających, przepust instalacyjny w tulei ochronnej w elementach oddzielenia przeciwpożarowego powinien być wykonany w sposób zapewniający przepustowi odpowiednią klasę odporności ogniowej wymaganą dla tych elementów, zgodnie z rozwiązaniem szczegółowym znajdującym się w projekcie technicznym, przejście rurą w tulei ochronnej przez przegrodę nie powinno być podporą przesuwną tego przewodu. Montaż armatury i urządzeń armatura i urządzenia powinny odpowiadać warunkom pracy (ciśnienie, temperatura) instalacji, w której są zainstalowane, przed instalowaniem armatury należy usunąć z niej zaślepienia i ewentualne zanieczyszczenia, armatura i urządzenia powinny być montowane zgodnie z instrukcją montażu, armatura i urządzenia, po sprawdzeniu prawidłowości działania, powinny być instalowane tak, żeby były dostępne do obsługi i konserwacji, armaturę na przewodach należy tak instalować, żeby kierunek przepływu wody instalacyjnej był zgodny z oznaczeniem kierunku przepływu na armaturze, armatura spustowa powinna być instalowana w najniższych punktach instalacji, dla umożliwienia opróżniania poszczególnych pionów z wody, po ich odcięciu. Armatura spustowa powinna być lokalizowana w miejscach łatwo dostępnych i być zaopatrzona w złączkę do węża. Izolacja cieplna armatura, urządzenia i rurociągi powinny być izolowane cieplnie, wykonywanie izolacji cieplnej należy rozpocząć po uprzednim przeprowadzeniu wymaganych prób szczelności, wykonaniu wymaganego zabezpieczenia antykorozyjnego powierzchni przeznaczonych do zaizolowania oraz po 15

16 potwierdzeniu prawidłowości wykonania powyższych robót protokółem odbioru, powierzchnia, na której wykonywana jest izolacja cieplna powinna być czysta i sucha. Nie dopuszcza się wykonywania izolacji cieplnych na powierzchniach zanieczyszczonych ziemią, cementem, smarami itp. oraz na powierzchniach z niecałkowicie wyschniętą lub uszkodzoną powłoką antykorozyjną. Wymagania dotyczące badań i odbioru robót budowlanych Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakość materiałów oraz zapewnia odpowiedni system kontroli. W przypadku, gdy normy nie obejmują jakiegoś badania, należy stosować wytyczne krajowe. Przed przystąpieniem do pomiarów i badań Wykonawca powiadomi Inspektora o rodzaju, miejscu i terminie badania, a wyniki pomiarów i badań przedstawi na piśmie do akceptacji. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów i robót ponosi Wykonawca. Roboty podlegają następującym etapom odbioru: a) odbiór częściowy, b) odbiór ostateczny, Odbiór częściowy powinien być przeprowadzany dla tych elementów lub części instalacji, do których zanika dostęp w wyniku postępu robót. Odbiór częściowy przeprowadza się w trybie przewidzianym dla odbioru końcowego. Po dokonaniu odbioru częściowego należy sporządzić protokół potwierdzający prawidłowe wykonanie robót, zgodność wykonania instalacji z projektem technicznym i pozytywny wynik niezbędnych badań odbiorczych (szczelność, poprawność działania, uzysk temperaturowy) W przypadku negatywnego wyniku odbioru częściowego, w protokole należy określić zakres i termin wykonania prac naprawczych lub uzupełniających, po wykonaniu tych prac należy ponownie dokonać odbioru częściowego. Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę pisemnym 16

17 powiadomieniem o tym fakcie Inspektora oraz Inwestora. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań, pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową. Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest Protokół Ostatecznego Odbioru. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: dokumentację projektową podstawową z naniesionymi zmianami oraz dodatkową, jeśli została sporządzona w trakcie realizacji umowy, ustalenia technologiczne, wyniki pomiarów kontrolnych i badań, deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów. W przypadku, gdy wg komisji roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Terminy wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja. Wymagania dotyczące szkolenia obsługi Szkolenie obsługi ma na celu zapoznanie pracowników Gminy i mieszkańców z zamontowanymi urządzeniami i instalacjami i przyswojeniem przez nich zasad poprawnej i bezpiecznej eksploatacji i konserwacji. 2. CZĘŚĆ INFORMACYJNA 2.1. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I WYKONANIEM ROBÓT BUDOWLANYCH Całość robót powinna być wykonana zgodnie z Polskimi Normami lub odpowiadającymi im normami europejskimi i zgodnie z polskimi warunkami technicznymi wykonania i odbioru robót. Jeśli dla określonych robót nie istnieją odpowiednie Polskie Normy, zastosowanie będą miały uznane i będące w użyciu normy i standardy europejskie 17

18 (EN). Przepisy prawne: Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U ze zm.) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. nr 75, poz. 690 z późn. zm.) Ustawa z dnia 10 kwietnia 1997 r. Prawo energetyczne (Dz. U ze zm.) Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U ) Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego. (Dz. U ). Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U ). PN-B-02420:1991 Ogrzewnictwo. Odpowietrzanie instalacji ogrzewań wodnych. Wymagania PN-B Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze PN-N :1970 Wytyczne znakowania rurociągów. Postanowienia ogólne PN-N :1970 Wytyczne znakowania rurociągów. Kod barw rozpoznawczych dla przesyłanych czynników WTWiO Roboty budowlano-montażowe. Tom II. Instalacje sanitarne i przemysłowe DOKUMENTY POTWIERDZAJĄCE ZGODNOŚĆ ZAMIERZENIA BUDOWLANEGO Z WYMAGANIAMI WYNIKAJĄCYMI Z ODRĘBNYCH PRZEPISÓW Na podstawie opracowanej dokumentacji projektowej, po zatwierdzeniu projektu przez Inwestora należy uzyskać wszelkie opisane prawem pozwolenia w celu przeprowadzenia prac montażowych instalacji kolektorów słonecznych w zakresie zgodnym z dokumentacją. 18

19 2.3. OŚWIADCZENIE ZAMAWIAJĄCEGO STWIERDZAJĄCE JEGO PRAWO DO DYSPONOWANIA NIERUCHOMOŚCIĄ NA CELE BUDOWLANE Inwestor uzyskał zgodę wszystkich właścicieli wskazanych nieruchomości, na których zostaną zainstalowane mikroinstalacje prosumenckie na realizację robót budowlanych objętych zadaniem Montaż kolektorów słonecznych w gminie Brzeziny DOKUMENTY NIEZBĘDNE DO ZAPROJEKTOWANIA ROBÓT BUDOWLANYCH Kopia mapy zasadniczej pozyskanie kopii mapy zasadniczej koniecznej do zaprojektowania robót budowlanych będących przedmiotem opracowania jest objęte przedmiotem zamówienia Wyniki badań gruntowo-wodnych na terenie budowy dla potrzeb posadowienia budynku inwestycja nie wymaga wykonania badań gruntowo-wodnych Zalecenia konserwatorskie konserwatora zabytków - inwestycja nie wymaga uzyskania wskazanych zaleceń Inwentaryzacja zieleni - inwestycja nie wymaga wykonania inwentaryzacji zieleni Dane dotyczące zanieczyszczeń atmosfery do analizy ochrony powietrza oraz posiadane raporty, opinie lub ekspertyzy z zakresu ochrony środowiska inwestycja nie wymaga wykonania wymienionych powyżej dokumentów Pomiary ruchu drogowego, hałasu i innych uciążliwości - inwestycja nie wymaga wykonania wymienionych powyżej opracowań Inwentaryzację lub dokumentację obiektów budowlanych wykonanie inwentaryzacji obiektów budowlanych w zakresie niezbędnym do wykonania projektu instalacji prosumenckiej objęte jest przedmiotem zamówienia Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączenie obiektu do istniejących sieci uzyskanie dokumentów niezbędnych do wykonania projektu instalacji prosumenckiej objęte jest przedmiotem zamówienia Wszystkie wytyczne inwestorskie i uwarunkowania związane z przeprowadzeniem robót związanych z montażem kolektorów słonecznych zostały zawarte w niniejszym opracowaniu. 19
