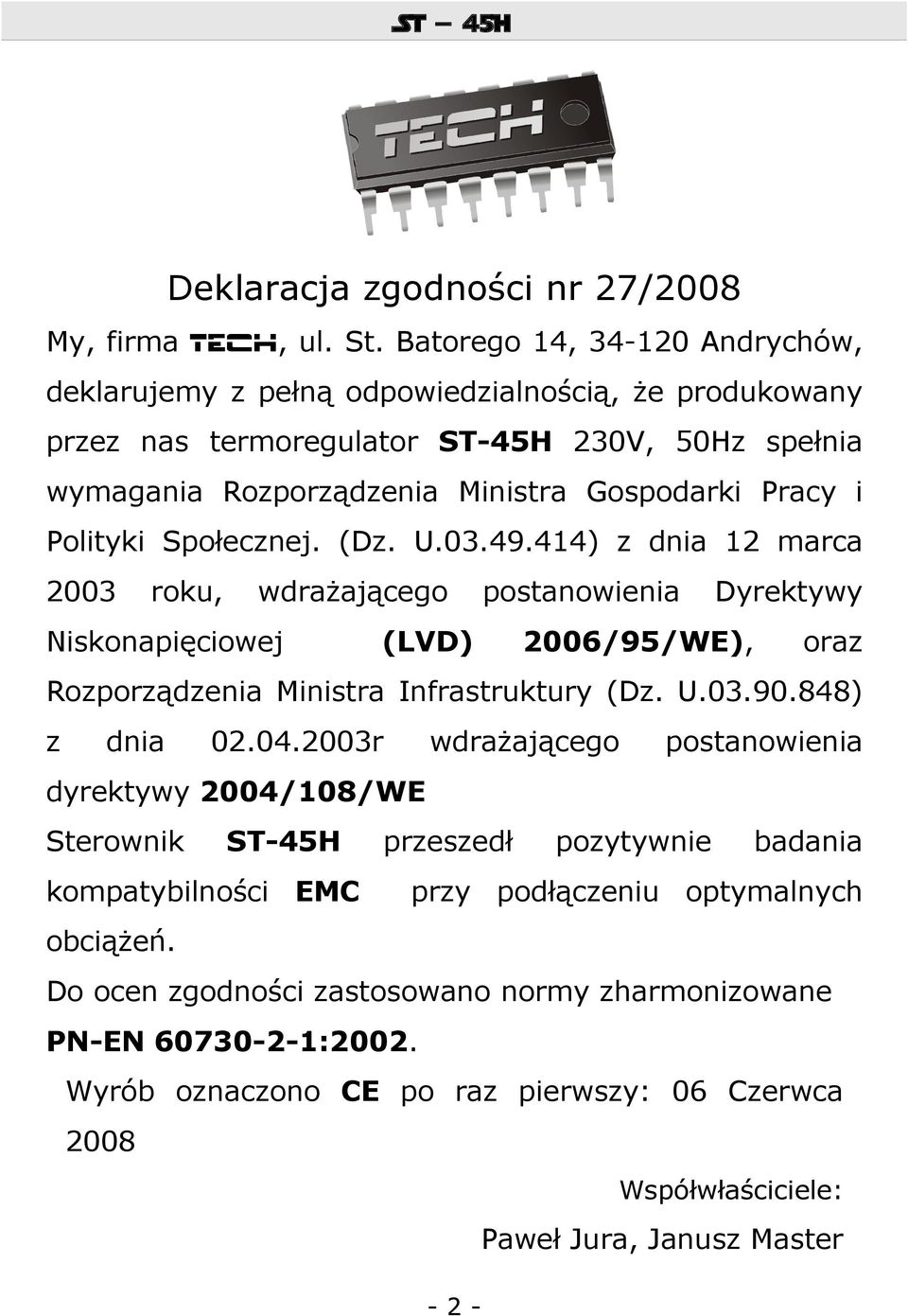

2 Deklaracja zgodności nr 27/2008 My, firma TECH, ul. St. Batorego 14, Andrychów, deklarujemy z pełną odpowiedzialnością, że produkowany przez nas termoregulator ST-45H 230V, 50Hz spełnia wymagania Rozporządzenia Ministra Gospodarki Pracy i Polityki Społecznej. (Dz. U ) z dnia 12 marca 2003 roku, wdrażającego Niskonapięciowej postanowienia (LVD) Dyrektywy 2006/95/WE), oraz Rozporządzenia Ministra Infrastruktury (Dz. U ) z dnia r wdrażającego postanowienia dyrektywy 2004/108/WE Sterownik ST-45H kompatybilności EMC przeszedł pozytywnie badania przy podłączeniu optymalnych obciążeń. Do ocen zgodności zastosowano normy zharmonizowane PN-EN :2002. Wyrób oznaczono CE po raz pierwszy: 06 Czerwca 2008 Współwłaściciele: Paweł Jura, Janusz Master -2-

3 UWAGA! URZĄDZENIE ELEKTRYCZNE POD NAPIĘCIEM! Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia, itp.) należy upewnić się, że regulator nie jest podłączony do sieci! Montażu powinna dokonać osoba posiadająca odpowiednie uprawnienia elektryczne. Przed uruchomieniem sterownika należy dokonać pomiaru skuteczności zerowania silników elektrycznych, kotła,oraz pomiaru izolacji przewodów elektrycznych. -3-

4

5 Temp. Bojlera Temp. Kotła Podajnik; Nadmuch; Pompy: C.O.,C.W.U. Mieszająca, Podłog. Przycisk wejścia do podmenu, zatwierdzania ustawień (impulsator) I. Opis Regulator temperatury ST 45H przeznaczony jest do kotłów C.O. Steruje pompą obiegu wody (C.O.), pompą ciepłej wody użytkowej (C.W.U.), pompą ogrzewania podłogowego, pompą nadmuchem (wentylatorem) i podajnikiem paliwa. mieszającą, Jest to sterownik jednomodułowy. Do termoregulatora ST-45H można dołożyć dwa moduły sterujące zaworami trójdrogowymi lub czterodrogowymi (jest to opcja dodatkowa). Termoregulator ten został zaprojektowany i wykonany dla wygody użytkownika. Zaletą tego sterownika jest jego prostota w obsłudze. Użytkownik dokonuje wszelkich zmian parametrów za pomocą gałki impulsatora. Kolejną zaletą jest duży i przejrzysty wyświetlacz graficzny na którym użytkownik dokładnie widzi aktualny stan pracy kotła. Jeśli temperatura kotła jest niższa od Temperatury zadanej, regulator znajduje się w cyklu pracy, w którym nadmuch pracuje przez cały -5-

6 czas, natomiast czas pracy podajnika paliwa jest ustawiany przez użytkownika (ustawia się zarówno czas pracy jak i czas przerwy). Jeśli temperatura kotła jest równa, bądź wyższa od Temperatury zadanej, regulator znajduje się w cyklu podtrzymania (należy skonfigurować czas przerwy jak i czas pracy w podtrzymaniu). Wersja programu pisana jest indywidualnie dla każdego producenta kotła. Uwagi dotyczące programu należy zgłaszać do producenta kotła. Każdy sterownik należy ustawić indywidualnie dla własnych potrzeb, w zależności od rodzaju opału stosowanego do palenia oraz typu kotła. Za błędne ustawienia sterownika firma TECH nie odpowiada. II. Funkcje regulatora Rozdział ten opisuje funkcje regulatora, sposób zmiany ustawień, i poruszania się po menu. Podczas logowania się sterownika na wyświetlaczu graficznym ukazuje się nazwa producenta kotła oraz poniżej wersja programu. Po paru sekundach wyświetla się komunikat z wyborem języka. Po wybraniu właściwej wersji językowej należy przejść do strony głównej naciskając impulsator. -6-

7 II.1. Strona główna Podczas normalnej pracy regulatora na wyświetlaczu graficznym widoczna jest strona główna. W górnej części wyświetlany jest aktualny tryb pracy kotła, po lewej stronie wyświetlane są temperatury kotła (niżej rzeczywista; powyżej zadana), natomiast po prawej stronie wyświetlane są odpowiednio temperatury ciepłej wody użytkowej (tylko w trybie pompy równoległe, priorytet bojlera i letnim). Naciśnięcie impulsatora przenosi użytkownika do menu pierwszego poziomu. Na wyświetlaczu ukazują się pierwsze trzy opcje menu. Do kolejnych opcji przechodzimy pokręcając gałką. Żeby wyjść z menu należy wybrać opcję WYJŚCIE na wyświetlaczu (lub nacisnąć klawisz EXIT na obudowie). Aby zmiany zostały wprowadzone konieczne jest ich zatwierdzenie poprzez naciśnięcie impulsatora przy komunikacie ZATWIERDŹ. Jeśli użytkownik nie chce dokonywać żadnych zmian w danej funkcji naciska impulsator przy komunikacie ANULUJ (lub klawisz EXIT na obudowie). II.2. Zadana CO Opcja ta służy do ustawiania temperatury kotła. Użytkownik może zmieniać zakres temperatury na kotle od 45OC do 80OC. -7-

8 II.3. Zadana CWU Opcja ta służy do ustawiania temperatury ciepłej wody użytkowej. Użytkownik może zmieniać zakres temperatury na kotle od 40OC do 75OC. II.4. Widok ekranu W funkcji tej użytkownik może wybrać głównych pracy termoregulatora. Są sobie jeden z trzech ekranów nimi ekran co (wyświetlany jest aktualny tryb pracy kotła) zawór 1 (wyświetla parametry pracy zaworu pierwszego). zawór 2 ( wyświetla parametry pracy zaworu drugiego). -8-

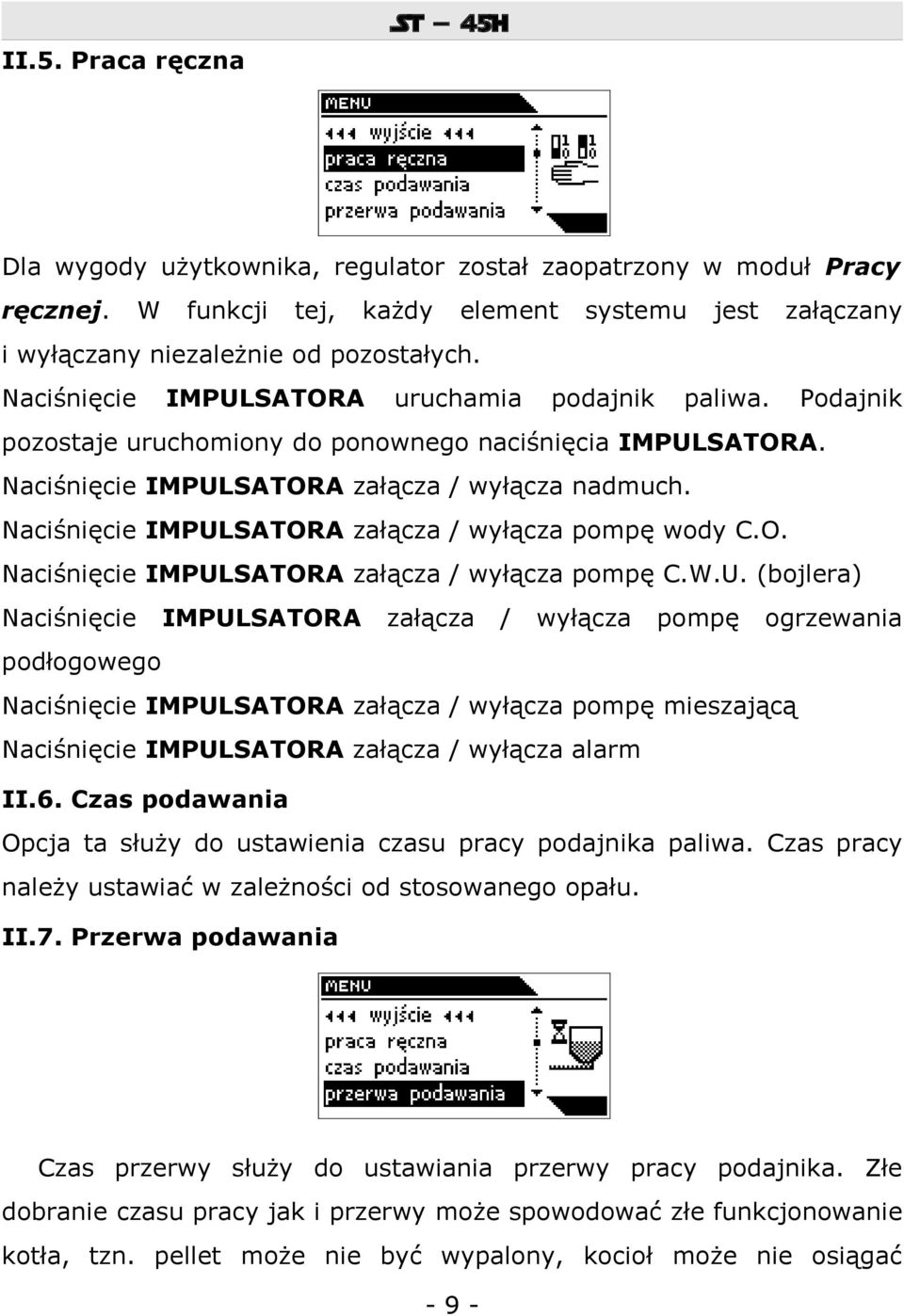

9 II.5. Praca ręczna Dla wygody użytkownika, regulator został zaopatrzony w moduł Pracy ręcznej. W funkcji tej, każdy element systemu jest załączany i wyłączany niezależnie od pozostałych. Naciśnięcie IMPULSATORA uruchamia podajnik paliwa. Podajnik pozostaje uruchomiony do ponownego naciśnięcia IMPULSATORA. Naciśnięcie IMPULSATORA załącza / wyłącza nadmuch. Naciśnięcie IMPULSATORA załącza / wyłącza pompę wody C.O. Naciśnięcie IMPULSATORA załącza / wyłącza pompę C.W.U. (bojlera) Naciśnięcie IMPULSATORA załącza / wyłącza pompę ogrzewania podłogowego Naciśnięcie IMPULSATORA załącza / wyłącza pompę mieszającą Naciśnięcie IMPULSATORA załącza / wyłącza alarm II.6. Czas podawania Opcja ta służy do ustawienia czasu pracy podajnika paliwa. Czas pracy należy ustawiać w zależności od stosowanego opału. II.7. Przerwa podawania Czas przerwy służy do ustawiania przerwy pracy podajnika. Złe dobranie czasu pracy jak i przerwy może spowodować złe funkcjonowanie kotła, tzn. pellet może nie być wypalony, kocioł może nie osiągać -9-

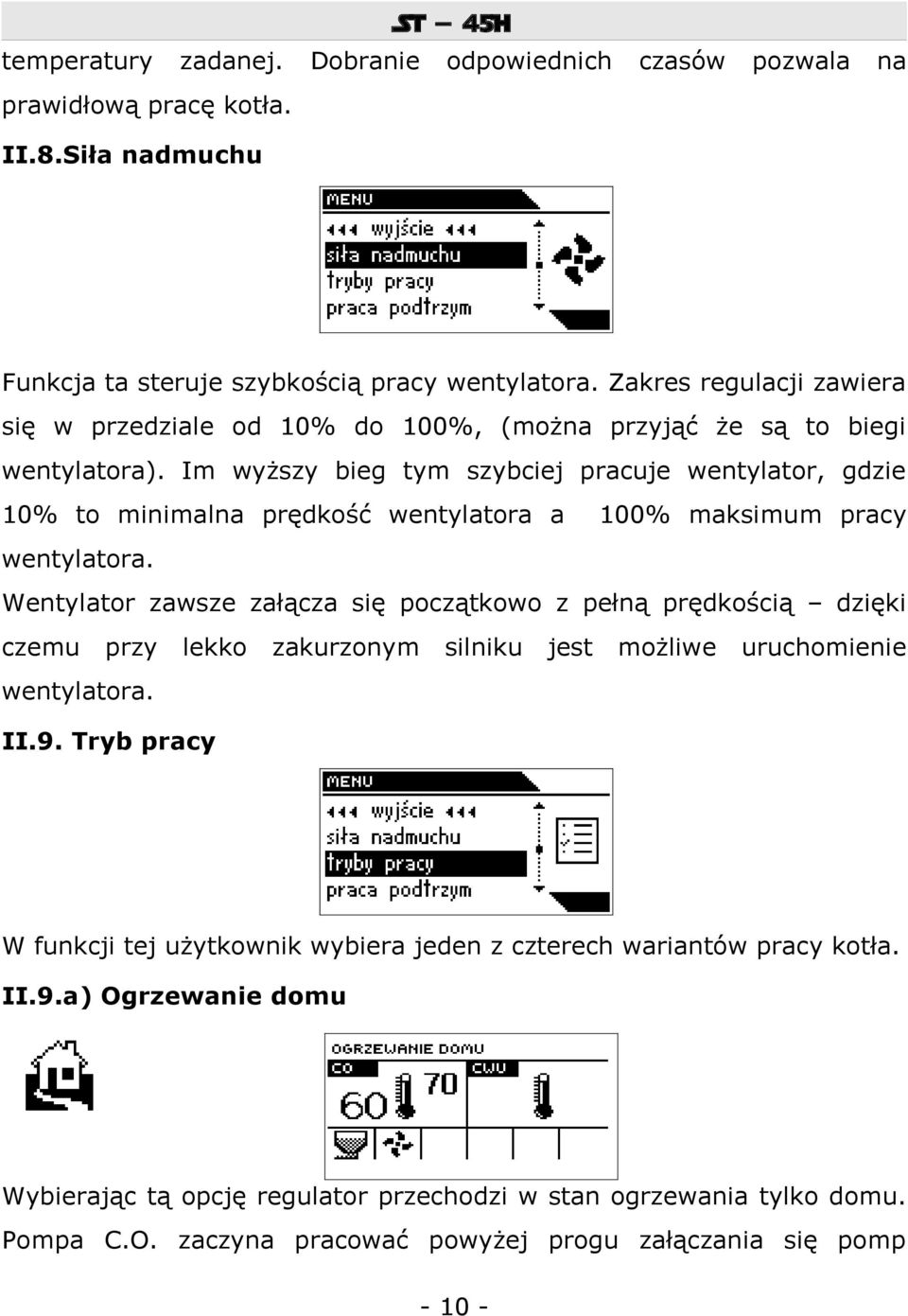

10 temperatury zadanej. Dobranie odpowiednich czasów pozwala na prawidłową pracę kotła. II.8.Siła nadmuchu Funkcja ta steruje szybkością pracy wentylatora. Zakres regulacji zawiera się w przedziale od 10% do 100%, (można przyjąć że są to biegi wentylatora). Im wyższy bieg tym szybciej pracuje wentylator, gdzie 10% to minimalna prędkość wentylatora a 100% maksimum pracy wentylatora. Wentylator zawsze załącza się początkowo z pełną prędkością dzięki czemu przy lekko zakurzonym silniku jest możliwe uruchomienie wentylatora. II.9. Tryb pracy W funkcji tej użytkownik wybiera jeden z czterech wariantów pracy kotła. II.9.a) Ogrzewanie domu Wybierając tą opcję regulator przechodzi w stan ogrzewania tylko domu. Pompa C.O. zaczyna pracować powyżej progu załączania się pomp

11 (fabrycznie ustawiony na 40OC). Poniżej tej temperatury pompa nie pracuje. II.9.b) Priorytet bojlera Wybranie tej opcji spowoduje przełączenie się regulatora w tryb pracy priorytetu bojlera. Aktywowanie pompy C.W.U. spowoduje przełączenie się regulatora w tryb priorytetu bojlera. W trybie tym załączona jest pompa bojlera (C.W.U.), aż do osiągnięcia zadanej temperatury bojlera, po jej osiągnięciu pompa zostaje wyłączona i aktywuje się pompa obiegowa C.O. Aby pompa C.W.U. pracowała, należy ustawić temp. zadaną powyżej progu złączania pomp (próg załączenia się pomp zmienia się w menu serwisowym). Temperaturę zmieniamy w funkcji (Zadana CWU, patrz punkt II 2). W tym trybie praca wentylatora i podajnika jest ograniczona do temperatury 62 stopni na kotle ponieważ zapobiega to przegrzewaniu się kotła. Taki stan kotła będzie się utrzymywał do momentu osiągnięcia temp. Zadanej na bojlerze. Jeżeli temp. została osiągnięta wyłącza się pompa C.W.U. i załącza pompa C.O. Praca pompy C.O. trwa cały czas, do momentu gdy temp. na bojlerze spadnie poniżej zadanej wtedy wyłącza się pompa C.O. i załącza pompa C.W.U.. Funkcja priorytet C.W.U. polega na nagrzaniu najpierw ciepłej wody użytkowej a następnie ogrzaniu wody w kaloryferach

12 UWAGA: Kocioł powinien mieć zamontowane zawory zwrotne na obiegach pomp C.O. i C.W.U. Zawór zamontowany na pompie C.W.U. zapobiega wyciąganiu gorącej wody z bojlera. II.9.c) Pompy równoległe W tym trybie pompy pracują równolegle powyżej ustawionej temperatury załączenia (fabrycznie ustawiony na 40OC; patrz funkcja temperatura załączenia pomp). Pompa C.O. pracuje cały czas a pompa C.W.U. wyłącza się po osiągnięciu temperatury zadanej na bojlerze. Uwaga: w tym trybie powinien być zamontowany zawór trójdrożny lub inny zawór mieszający powodujący utrzymywanie innej temperatury w bojlerze a innej w domu. II.9.d) Tryb letni Po aktywacji tej funkcji pracuje tylko pompa C.W.U., której zadaniem jest dogrzewanie bojlera. Pompa ta załącza się powyżej ustawionego progu załączania (patrz funkcja temperatura załączenia pomp) i pracuje, aż do osiągnięcia temperatury zadanej. Pompa załączy się ponownie, gdy temperatura spadnie poniżej zadanej oraz ustawionej histerezy. W trybie letnim ustawia się tylko temperaturę zadaną na kotle który dogrzewa

13 wodę w bojlerze (temperatura zadana kotła jest równocześnie zadaną bojlera). II.10. Przerwa podtrzymania Opcja ta służy do ustawiania czasu przerwy w pracy podajnika podczas trwania podtrzymania. Funkcja ta służy do regulacji działania kotła podczas pozostawania w cyklu podtrzymania. Zapobiega to wygaśnięciu kotła w przypadku gdy temperatura utrzymuje się powyżej temperatury zadanej. UWAGA: Błędne ustawienie tej opcji może spowodować stałe wzrastanie temperatury! Przerwa w podtrzymaniu nie powinna być zbyt krótka. II.11. Wentylator w podtrzymaniu W funkcji tej użytkownik ustawia czas pracy i czas przerwy wentylatora podczas pracy w cyklu przepalania III. Menu instalatora

14 Funkcje w menu instalatora powinny być ustawiane przez osobę instalującą kocioł bądź serwis Firmy SAS. III.1. Ustawienia fabryczne Regulator jest wstępnie skonfigurowany do pracy. Należy go jednak dostosować do własnych potrzeb. W każdej chwili jest możliwy powrót do ustawień fabrycznych. Załączając opcje ustawienia fabryczne tracimy wszystkie własne nastawienia kotła na rzecz ustawień zapisanych przez producenta kotła. Od tego momentu możemy na nowo ustawiać własne parametry kotła. III.2. Zawór 1 i 2 Opcja ta służy do ustawienia pracy zaworu mieszającego. Po załączeniu tej funkcji, aby zawór pracował poprawnie i zgodnie z oczekiwaniem użytkownika należy ustawić kilka parametrów. III.2.a) Rejestracja

15 W funkcji tej instalator wpisuje numer seryjny modułu sterującego siłownikiem zaworu trój drogowego (ST-61, jest to pięciocyfrowy numer, który znajduje się na obudowie tego modułu). Bez tego numeru funkcja ta nie będzie aktywna. III.2.b) Kontrola temperatury Parametr ten decyduje o częstotliwości próbkowania (kontroli) temperatury wody za zaworem do instalacji C.O. lub C.W.U.. Jeśli czujnik wskaże zmianę temperatury (odchyłkę od zadanej), wówczas elektrozawór uchyli się lub przymknie o ustawiony skok aby powrócić do temperatury zadanej. III.2.c) Czas otwarcia W funkcji tej ustawia czas otwarcia zaworu, czyli jak długo otwiera się

16 zawór do wartości 100%. Czas ten należy dobrać zgodnie z posiadanym siłownikiem zaworu (podany na tabliczce znamionowej). III.2.d) Skok jednostkowy W funkcji tej ustawia procentowy skok otwarcia zaworu, czyli jaki procent otwarcia bądź zamknięcia ma wykonać zawór. III.2.e) Minimalne otwarcie W funkcji tej ustawia się minimalną wartość otwarcia zaworu. Poniżej tej wartości zawór dalej się nie zamknie. III.2.f) Typ zaworu Przy pomocy tej opcji użytkownik wybiera rodzaj zaworu: C.O. lub podłogowy. Wybierając ten drugi wariant zawór podłogowy, występuje ograniczenie temperaturowe do 50OC ze względów bezpieczeństwa. III.3. Alarm temperatury

17 Zabezpieczenie to uaktywnia się tylko w trybie pracy (to znaczy wtedy, gdy temperatura kotła jest niższa od Temperatury zadanej). Jeśli temperatura kotła nie rośnie przez czas określony przez użytkownika, uaktywniany jest alarm (sygnał dźwiękowy) oraz wyłączany jest podajnik oraz nadmuch. Na wyświetlaczu pojawi się komunikat: Temperatura C.O. nie rośnie. Alarm usuwa się naciskając impulsator. III.4. Regulator pokojowy Do regulatora ST-45H można dołączyć regulator pokojowy. Sterownik w tym trybie jest sterowany przez regulator pokojowy i nie uwzględnia temperatury na nim nastawionej. Nadmuch pracuje do momentu osiągnięcia temperatury zadanej na regulatorze pokojowym. Jednak praca kotła jest ograniczona temperaturą zadaną na sterowniku z regulatora zamontowanym na kotle. PODŁĄCZANIE REGULATORA POKOJOWEGO: pokojowego wychodzi dwużyłowy przewód, który należy podłączyć do listwy montażowej sterownika; w miejsce opisane Regulator pokojowy. UWAGA: do wyjścia regulatora pokojowego nie wolno podłączać żadnego napięcia zewnętrznego. III.5. Histereza kotła Opcja ta służy do ustawiania histerezy Temperatury zadanej. Jest to

18 różnica pomiędzy temperaturą wejścia w cykl podtrzymania, a temperaturą powrotu do cyklu pracy (na przykład: gdy Temperatura zadana ma wartość 60oC, a histereza wynosi 3oC, przejście w cykl podtrzymania nastąpi po osiągnięciu temperatury 60oC, natomiast powrót do cyklu pracy nastąpi po obniżeniu się temperatury do 57oC). III.6. Histereza CWU Opcja ta służy do ustawienia histerezy temperatury zadanej na bojlerze. Jest to różnica pomiędzy temperaturą zadaną (czyli żądaną na bojlerze) a temperaturą na bojlerze (na przykład: gdy temperatura zadana ma wartość 55OC a histereza wynosi 5OC. Po osiągnięciu temperatury zadanej, czyli 55OC pompa C.W.U. wyłącza się i powoduje załączenie się pompy C.O. Ponowne załączenie pompy C.W.U. nastąpi po obniżeniu się temperatury do 50OC). III.7. Pompa podłogowa Funkcja ta służy do sterowania ogrzewaniem podłogowym. Użytkownik zadaje temperaturę ogrzewania podłogowego w zakresie 200C 550C. Po

19 aktywacji (załączeniu) pompy podłogowej należy ustawić temperaturę minimalną (progową) załączenia pompy (mierzoną na kotle) oraz temperaturę maksymalną (zadaną) ogrzewania podłogowego (mierzoną na czujniku pompy). Poniżej temperatury minimalnej pompa podłogowa nie pracuje. osiągnięcia Powyżej tej temperatury ustawionej temperatury pompa załącza się, maksymalnej. Po aż do osiągnięciu temperatury zadanej, pompa wyłącza się. Ponowne załączenie pompy podłogowej nastąpi po obniżeniu się temperatury o 2OC poniżej zadanej. III.8. Pompa cyrkulacyjna Funkcja ta służy do sterowania pompą mieszającą ciepłą wodą pomiędzy kotłem a odbiornikami ciepłej wody użytkowej. Użytkownik po załączeniu tej funkcji najpierw ustawia dobowy cykl aktywacji lub postoju pompy z dokładnością 30 minut a następnie czas pracy oraz czas przerwy tej pompy podczas gdy jest aktywna. III.9. Podajnik w trybie automatycznym W funkcji tej użytkownik może wyłączyć lub załączyć automatyczne podawanie paliwa (np. w celu wygaszenia kotła). III.10. Zegar W tej opcji użytkownik powinien ustawić dokładną godzinę i dzień tygodnia

20 III.11. Wybór języka W funkcji tej użytkownik może zmienić wersję językową sterownika. III.12. O programie W funkcji tej użytkownik może sprawdzić jaką wersję programu posiada dany termoregulator. III.13. Czułość impulsatora Za pomocą tego ustawienia można regulować szybkość reakcji działania pokrętła impulsatora. IV. Menu serwisowe Aby wejść do funkcji serwisowych sterownika ST-45H należy wprowadzić czterocyfrowy kod. Taki kod posiada Firma SAS oraz Firma Tech. IV.1. Temperatura złączenia pomp Opcja ta służy do ustawiania temperatury załączenia pomp C.O. i C.W.U. (jest to temperatura mierzona na kotle). Poniżej nastawionej temperatury obie pompy nie pracują a powyżej tej temperatury pompy

21 są załączone, ale pracują w zależności od trybu pracy IV.2. Temperatura alarmu podajnika Opcja ta służy do ustawiania temperatury alarmowej podajnika paliwa. Można ustawić temperaturę załączenia tego alarmu, który spowoduje zasypanie paleniska. IV.3. Podawanie alarm podajnika Za pomocą tej funkcji należy zadeklarować czas pracy podajnika w przypadku przekroczenia temperatury alarmu; czyli czas alarmowego zasypywania paleniska. IV.4. Temperatura priorytetu W funkcji tej użytkownik może ustawiać temperaturę w priorytecie grzania ciepłej wody użytkowej. Zakres nastawialnej temperatury waha się od 50OC do 75OC

22 IV.5. Alarm załączenia pompy CO Opcja ta służy do ustawiania temperatury alarmowej załączenia pompy C.O.. Pompa C.O. ma się załączyć na wypadek przegrzewania kotła w funkcji priorytet bojlera. Pracuje do momentu obniżenia się temperatury w kotle o 2OC. Jest to zabezpieczenie na wypadek źle ustawionych funkcji przepalań. IV.6. Temperatura alarmu kotła Opcja ta służy do ustawiania temperatury alarmowej przy której podajnik i nadmuch przestają pracować a pompa C.O. załącza się w celu rozprowadzenia gorącej wody po układzie. IV.7. Pompa CWU lato Opcja ta służy do załączania i wyłączania pompy C.W.U. w trybie letnim, tzn. czy pompa C.W.U. ma pracować po osiągnięciu temperatury w bojlerze czy ma się wyłączać po osiągnięciu temp. w bojlerze. Wybierając opcje załącz, pompa C.W.U. w trybie letnim pracuje na stałe,

23 z kolei wybierając opcje wyłącz, pompa C.W.U. wyłącza się po osiągnięciu temperatury zadanej i załącza ponownie w zależności od ustawionej histerezy kotła. IV.8. Pokojówka pompa CO Opcja ta służy do załączania lub wyłączania pompy CO w trakcie aktywnej funkcji regulator pokojowy, tzn czy pompa CO ma się wyłączać po dogrzaniu pomieszczenia do żądanej temperatury. IV.9. Wybór wentylatora Fabrycznie wentylator jest właściwie dobrany do sterownika, jednak jeżeli użytkownik nabędzie nowy wentylator, należy w tej funkcji wybrać i zaznaczyć typ aktualnie założonego wentylatora. IV.10. Zabezpieczenie hallotronu W funkcji tej ustawia się przedział czasowy w którym podajnik powinien wykonać cykl podawania. Jeśli w ciągu tego ustawionego czasu podajnik nie wykona tego cyklu załącza się alarm o treści Wyczyść podajnik. Dane do tej funkcji przekazywane są z halotronu umieszczonego przy podajniku. V. Tryb czuwania W funkcji tej użytkownik załącza lub wyłącza tryb czuwania

24 termoregulatora, wszystkie silniki urządzeń wykonawczych (pompy, wentylator, podajnik) podłączone do termoregulatora przestają pracować. Dodatkowo przycisk tryb czuwania (standby) został umieszczony na obudowie regulatora, dzięki czemu, w razie konieczności można po naciśnięciu w szybkim czasie wyłączyć wszystkie urządzenia wykonawcze. UWAGA: Tryb czuwania nie odcina całkowicie zasilania sterownika. VI. Zabezpieczenia W celu zapewnienia maksymalnie bezpiecznej i bezawaryjnej pracy regulator posiada szereg zabezpieczeń. W przypadku alarmu załącza się sygnał dźwiękowy i na wyświetlaczu pojawia się odpowiedni komunikat. Aby sterownik powrócił do pracy należy nacisnąć impulsator. VI.1. Alarm temperatury Zabezpieczenie to uaktywnia się tylko w trybie pracy (jeżeli temperatura kotła jest niższa od Temperatury zadanej). Jeśli temperatura kotła nie rośnie w czasie określonym przez użytkownika, uaktywniany jest alarm, wyłącza się podajnik i nadmuch oraz załącza się sygnał dźwiękowy. Na wyświetlaczu wyświetlany jest następujący komunikat: Temperatura nie rośnie. VI.2. Zabezpieczenie termiczne Jest to dodatkowy mini czujnik bimetaliczny (umiejscowiony przy czujniku temperatury kotła), odłączający wentylator i podajnik w razie przekroczenia temperatury alarmowej 85OC. Jego zadziałanie zapobiega zagotowaniu się wody w instalacji, w przypadku przegrzania kotła bądź uszkodzenia sterownika. Po zadziałaniu tego zabezpieczenia, gdy

25 temperatura opadnie do bezpiecznej wartości, czujnik odblokuje się samoczynnie i alarm wyłączy się. W przypadku uszkodzenia lub przegrzania tego czujnika, wentylator oraz podajnik zostaną odłączone. VI.3. Automatyczna kontrola czujnika W razie uszkodzenia czujnika temperatury C.O., C.W.U. lub ślimaka bądź zasobnika paliwa, uaktywnia się alarm dźwiękowy, sygnalizując dodatkowo na wyświetlaczu odpowiednią usterkę, np: Czujnik C.O. uszkodzony. Podajnik i nadmuch zostaje wyłączony. Pompa jest załączana niezależnie od aktualnej temperatury. W przypadku uszkodzenia czujnika C.O. lub podajnika, alarm będzie aktywny do momentu wymiany czujnika na nowy. Jeżeli uszkodzeniu uległ czujnik C.W.U., należy nacisnąć przycisk MENU, co wyłączy alarm, a sterownik powróci do trybu pracy na jedną pompę (C.O). Aby kocioł mógł pracować we wszystkich trybach należy wymienić czujnik na nowy. VI.4. Zabezpieczenie zagotowania wody w kotle. Zabezpieczenie to dotyczy tylko trybu pracy priorytet bojlera. Mianowicie gdy temperatura bojlera jest zadana np. 55OC a na kotle temperatura rzeczywista wzrośnie do 62OC (jest to tzw. temperatura priorytetu) wówczas sterownik wyłączy podajnik i wentylator. Jeśli temperatura na kotle jeszcze wzrośnie do 80OC, to załączy się pompa C.O.. Gdy temperatura nadal będzie wzrastać, to przy temperaturze 85OC włączy się alarm. Najczęściej taki stan może się pojawić gdy bojler jest uszkodzony, źle zamocowany czujnik, uszkodzona pompa. Jednak gdy temperatura będzie się obniżać to przy progu 60OC sterownik załączy podajnik i nadmuch i będzie pracował w trybie pracy do osiągnięcia temperatury 62OC

26 VI.5. Zabezpieczenie temperaturowe Regulator posiada dodatkowe zabezpieczenie na wypadek uszkodzenia czujnika bimetalicznego. Po przekroczeniu temperatury 85ºC załączany jest alarm, sygnalizując na wyświetlaczu: Temperatura za duża. Mimo uszkodzenia czujnika bimetalicznego sterownik odbiera informację o aktualnej temperaturze na kotle z czujnika elektronicznego. W przypadku przekroczenia temperatury alarmowej rozłączany jest wentylator i jednocześnie zaczynają pracować obie pompy, w celu rozprowadzenia gorącej wody po instalacji domu. VI.6. Zabezpieczenie pojemnika paliwa Na ślimaku podajnika paliwa znajduje się dodatkowy czujnik mierzący temperaturę. W razie jej znacznego wzrostu (powyżej 70OC ) załączany jest alarm: podajnik załącza się na 3 minuty co powoduje przesunięcie paliwa do komory spalania. Czujnik ślimaka zabezpiecza przed zapaleniem paliwa w zasobniku. VI.7. Zabezpieczenie pojemnika paliwa (hallotron) Sterownik ST-44 posiada dodatkowe zabezpieczenie podajnika w postaci hallotronu, który kontroluje czy podajnik podaje opał. Jeśli podajnik nie wykona pełnego obrotu to pojawi się alarm: Błąd halotronu. VI.8. Bezpiecznik Regulator posiada dwie wkładki topikowe rurkowe WT 6.3A, zabezpieczające sieć. UWAGA: nie należy stosować bezpiecznika o wyższej wartości. Założenie bezpiecznika o większym amperażu może spowodować uszkodzenie sterownika

27 VII. Konserwacja W Sterowniku ST-45H należy przed sezonem grzewczym i w czasie jego trwania sprawdzić stan techniczny przewodów. Należy również sprawdzić mocowanie sterownika, oczyścić z kurzu i innych zanieczyszczeń. Należy również dokonać pomiaru skuteczności uziemienia silników(pompy C.O., pompy C.W.U., nadmuchu, podajnika,pompy podłogowej, pompy cyrkulacyjnej. L.p. Wyszczególnienie Jedn. 1 Zasilanie V 230V/50Hz +/-10% 2 Pobór mocy W 4 3 Temperatura otoczenia O 4 Obciążenie wyjścia pompy C.O;C.W.U.;Podłogowej; Cyrkulacyjnej A 1 5 Obciążenie wyjścia nadmuchu A 1 6 Zakres pomiaru temperatury O 7 Dokładność pomiaru O 8 Zakres nastaw temperatur O 9 Wytrzymałość temp. czujnika 10 Wkładka bezpiecznikowa C C 0-85 C 1 C O C A 6,3 Dbałość o środowisko naturalne jest dla nas sprawą nadrzędną. Świadomość, że produkujemy urządzenia elektroniczne zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z tym firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego

28 VIII. Montaż UWAGA: montażu powinna dokonywać osoba z odpowiednimi uprawnieniami! Urządzenie w tym czasie nie może być pod napięciem (należy upewnić się, że wtyczka jest wyłączona z sieci)! UWAGA: błędne podłączenie przewodów może spowodować uszkodzenie regulatora! UWAGA: sterownik ST-45H musi być stosowany pod zabudowę kotła tak, aby nie było dostępu do listw montażowych kabli. Regulator nie może pracować w układzie zamkniętym centralnego ogrzewania. Muszą być montowane zawory bezpieczeństwa, zawory ciśnieniowe, zbiornik wyrównawczy, zabezpieczające kocioł przed zagotowaniem wody w układzie centralnego ogrzewania. VIII.1. Schemat podłączenia okablowania do sterownika Proszę zwrócić szczególną uwagę podczas montażu okablowania sterownika. Uwagę należy zwrócić na prawidłowe podłączenie przewodów uziemienia. Rysunek 1: Schemat podłączenia okablowania do ST-45H PE- UZIEMIENIE (ŻÓŁTO-ZIELONY) N- NEUTRALNY (NIEBIESKI) L- FAZA (BRĄZOWY)

29 - 29 -

30 Spis treści I. Opis...5 II. Funkcje regulatora...6 II.1. Strona główna...7 II.2. Zadana CO...7 II.3. Zadana CWU...7 II.4. Widok ekranu...8 II.5. Praca ręczna...8 II.6. Czas podawania...9 II.7. Przerwa podawania...9 II.8.Siła nadmuchu...10 II.9. Tryb pracy...10 II.9.a) Ogrzewanie domu...11 II.9.b) Priorytet bojlera...11 II.9.c) Pompy równoległe...12 II.9.d) Tryb letni...13 II.10. Praca w podtrzymaniu...13 II.11. Przerwa podtrzymania...13 II.12. Wentylator w podtrzymaniu...14 III. Menu instalatora...14 III.1. Ustawienia fabryczne...14 III.2. Zawór 1 i III.2.a) Rejestracja...15 III.2.b) Kontrola temperatury...16 III.2.c) Czas otwarcia...16 III.2.d) Skok jednostkowy...17 III.2.e) Minimalne otwarcie...17 III.2.f) Typ zaworu...17 III.3. Alarm temperatury...18 III.4. Regulator pokojowy...18 III.5. Histereza kotła...19 III.6. Histereza CWU...19 III.7. Pompa podłogowa...20 III.8. Pompa cyrkulacyjna...20 III.9. Podajnik w trybie automatycznym...20 III.10. Wybór języka...21 III.11. O programie...21 IV. Menu serwisowe...21 IV.1. Temperatura złączenia pomp...21 IV.2. Temperatura alarmu podajnika...22 IV.3. Temperatura priorytetu

31 IV.4. Alarm załączenia pompy CO...23 IV.5. Temperatura alarmu kotła...23 IV.6. Pompa CWU lato...23 IV.7. Pokojówka pompa CO...24 IV.8. Zabezpieczenie kontraktonu...24 V. Tryb czuwania...24 VI. Zabezpieczenia...25 VI.1. Alarm temperatury...25 VI.2. Zabezpieczenie termiczne...25 VI.3. Automatyczna kontrola czujnika...26 VI.4. Zabezpieczenie zagotowania wody w kotle...26 VI.5. Zabezpieczenie temperaturowe...27 VI.6. Zabezpieczenie pojemnika paliwa...27 VI.7. Zabezpieczenie pojemnika paliwa (halotron)...27 VI.8. Bezpiecznik...27 VII. Konserwacja...28 VIII. Montaż...29 VIII.1. Schemat podłączenia okablowania do sterownika
