2 ST 42 Deklaracja zgodności nr 05/2008 My, firma TECH, ul. St. Batorego 14, Andrychów, deklarujemy z pełną odpowiedzialnością, że produkowany przez nas termoregulator ST V, 50Hz spełnia wymagania Rozporządzenia Ministra Gospodarki Pracy i Polityki Społecznej. (Dz.U. Nr 155, poz. 1089) z dnia 21 sierpnia 2007 r., wdrażającego postanowienia Dyrektywy Niskonapięciowej (LVD) 2006/95/WE z dnia r. Sterownik ST-42 przeszedł pozytywnie badania kompatybilności EMC przy podłączeniu optymalnych obciążeń. Do ocen zgodności zastosowano normy zharmonizowane PN-EN :2006. Wyrób oznaczono CE po raz pierwszy: 06 Czerwca 2008 Współwłaściciele: Paweł Jura, Janusz Master 2

3 ST - 42 UWAGA! URZĄDZENIE ELEKTRYCZNE POD NAPIĘCIEM! Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia, itp.) należy upewnić się, że regulator nie jest podłączony do sieci! Montażu powinna dokonać osoba posiadająca odpowiednie uprawnienia elektryczne. Przed uruchomieniem sterownika należy dokonać pomiaru skuteczności zerowania silników elektrycznych, kotła,oraz pomiaru izolacji przewodów elektrycznych. 3

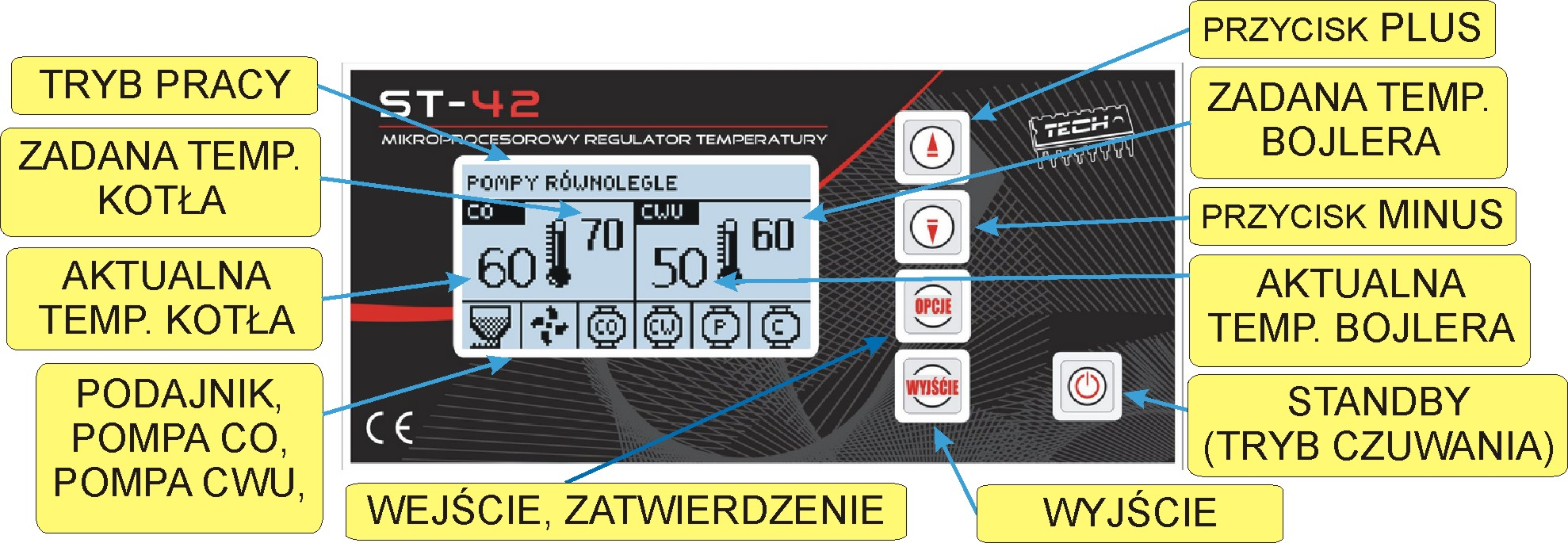

4 Przycisk PLUS Przycisk MINUS Przycisk wejścia do podmenu, zatwierdzania ustawień Przycisk powrotu z menu, anulowania ustawień

5 ST - 42 I. Opis Regulator temperatury ST 42 przeznaczony jest do kotłów C.O. z automatycznym podawaniem paliwa. Steruje pompą centralnego ogrzewania (C.O.), pompą ciepłej wody użytkowej (C.W.U.), pompą ogrzewania podłogowego, (wentylatorem), podajnikiem pompą paliwa cyrkulacyjną, oraz dwoma nadmuchem zaworami trój drogowymi. Jeśli temperatura pieca jest niższa od Temperatury zadanej, regulator znajduje się w cyklu pracy, w którym nadmuch pracuje przez cały czas, natomiast czas pracy podajnika paliwa jest ustawiany przez użytkownika (ustawia się zarówno czas pracy jak i czas przerwy). Jeśli temperatura kotła jest równa, bądź wyższa od Temperatury zadanej, regulator znajduje się w cyklu podtrzymania. Wersja programu pisana jest indywidualnie dla każdego producenta kotła. Uwagi dotyczące programu należy zgłaszać do producenta kotła. Każdy sterownik należy ustawić indywidualnie dla własnych potrzeb, w zależności od rodzaju opału stosowanego do palenia oraz typu kotła. 5

6 ST 42 I.a) Schemat blokowy sterownika ST 42 MENU GŁÓWNE ZADANA C.O. 60 STOPNI ZADANA C.W.U. 50 STOPNI PRACA RĘCZNA PODAJNIK CZAS PODAWANIA 15 SEK PRZERWA PRZERWA PODAJ PODAWANIA 40 SEK SIŁA NADMUCHU 5 BIEG TRYBY PRACY OGRZEWANIE DOMU PRZERWA PODTRZYMANIA 45 MINUT WYŁĄCZENIE PODAJNIKA PODAJNIK WŁĄCZONY PODAJNIK WYŁĄCZONY WYGASZANIE ZAŁĄCZONE WYŁĄCZONE MENU INSTALATORA USTAWIENIA FABRYCZNE ZATWIERDŹ ANULUJ ZAWÓR 1 REJESTRACJA KONTROLA TEMPERATURY POMPA PODŁOGOWA ODCZYT DANYCH NADMUCH POMPA CO POMPA CWU PRIORYTET BOILERA POMPY RÓWNOLEGLE TRYB LETNI POMPA CYRKULACYJNA START KONTROLA TEMPERATURY ZAWÓR 2 REJESTRACJA TEMPERATURA PRIORYTETU 62 STOPNI ALARM TEMPERATURY 6 GODZIN REGULATOR POKOJOWY ZAŁĄCZONY HISTEREZA KOTŁA 5 STOPNI HISTEREZA CWU 10 STOPNI POMPA PODŁOGOWA ZAŁĄCZONA WYŁĄCZONA ZEGAR GG:MM PONIEDZIAŁEKNIEDZIELA ANTYSTOP POMP ZAŁĄCZONY WYŁĄCZONY WYBÓR JĘZYKA POLSKI ANGIELSKI CZAS OTWARCIA SKOK JEDNOSTKOWY TYP ZAWORU MINIMALNE OTWARCIE CZAS OTWARCIA SKOK JEDNOSTKOWY TYP ZAWORU MINIMALNE OTWARCIE 30 STOPNI 55 STOPNI TEMPERATURA MIN TEMPERATURA MAX WYŁĄCZONY POMPA CYRKULACYJNA O PROGRAMIE 6 SŁOWACKI

7 ST - 42 II. Funkcje regulatora Rozdział ten opisuje funkcje sterownika, sposób zmiany ustawień, i poruszania się po menu. Sterowanie regulatorem odbywa się za pomocą: - klawiszy plus i minus (strzałek góra i dół), służących do poruszania się po menu i zmiany wartości ustawień; - przycisku opcje, pozwalającego akceptować wybór poszczególnych funkcji oraz potwierdzać zmianę ustawień; przycisk ten służy również do wejścia w menu główne; - przycisku wyjście, którym przechodzi się do wyższego poziomu menu oraz opuszcza się ustawienie parametru bez jego zmiany; Dodatkowy klawisz standby (tryb czuwania) umiejscowiony z prawej strony na panelu sterującym służy do natychmiastowego odłączenia od sterownika wszystkich urządzeń wykonawczych (wszystkich pomp, nadmuchu oraz podajnika). Przycisk ten służy jako dodatkowe zabezpieczenie awaryjne, jednak naciśnięcie go nie odłącza całkowicie zasilania regulatora. II.a) Strona główna Podczas normalnej pracy regulatora na graficznym wyświetlaczu LCD widoczna jest strona główna. Jest ona podzielona na cztery zasadnicze części: w górnej części wyświetlacza wyświetlana jest aktualny tryb pracy, w jakim znajduje się regulator. po lewej stronie wyświetlane są temperatury wody C.O. - aktualna 7

8 ST 42 i zadana (nieco wyżej). w prawej części wyświetlacza odpowiednio wyświetlane są temperatury bojlera (o ile została aktywowana pompa C.W.U.). u dołu w graficzny sposób ukazana jest praca aktualnie pracujących urządzeń (pomp, podajnika i wentylatora). Bezpośrednio ze strony głównej możliwa jest szybka zmiana Temperatury zadanej C.O. za pomocą klawiszy PLUS oraz MINUS. Po naciśnięciu przycisku WYJŚCIE, użytkownik ma możliwość zmiany podstawowego widoku ekranu głównego (ekran co) na widok z parametrami jednego z zaworów (zawór 1, zawór 2). Po wybraniu opcji zawór 1 będzie pojawiać się jako domyślny następujący widok ekranu głównego z parametrami pierwszego zaworu. Od tej pory wyświetlane będą na ekranie głównym trzy aktualne parametry zaworu pierwszego: temperatura na wyjściu zaworu (za zaworem), temperatura zadana zaworu oraz jego procentowe otwarcie. Analogiczna sytuacja wystąpi po wybraniu widoku zawór 2. UWAGA Aby widoki z parametrami zaworów były aktywne, zawory te muszą być wcześniej odpowiednio zainstalowane i skonfigurowane przez instalatora. Po naciśnięciu przycisku OPCJE użytkownik przechodzi do menu głównego sterownika. W kolejnych poszczególne funkcje menu. 8 podrozdziałach opisane są

9 ST - 42 II.b) Zadana C.O. Funkcja ta służy do ustawienia temperatury zadanej C.O.; temperaturę tą można również zmienić bezpośrednio z ekranu głównego sterownika. Ponowne załączenie pompy C.O. nastąpi po obniżeniu się temperatury poniżej zadanej o określoną wartość (patrz histereza kotła w menu instalatora). II.c) Zadana C.W.U. Za pomocą tej funkcji ustawia się zadaną temperaturę wody użytkowej. Po dogrzaniu wody w bojlerze do tej temperatury regulator odłącza pompę C/W.U.. Ponowne załączenie pompy nastąpi po obniżeniu się temperatury poniżej zadanej o określoną wartość (patrz histereza C.W.U. w menu instalatora). II.d) Praca ręczna Dla wygody użytkownika, regulator został zaopatrzony w moduł Pracy ręcznej. W funkcji tej, każdy element systemu jest załączany i wyłączany niezależnie od pozostałych. Sygnalizowane to jest animowaną ikoną. Naciśnięcie przycisku OPCJE uruchamia podajnik paliwa. Podajnik pozostaje uruchomiony do ponownego naciśnięcia OPCJE. II.e) Czas podawania Opcja ta służy do ustawienia czasu pracy podajnika paliwa. Czas pracy należy ustawiać w zależności od stosowanego opału i rodzaju kotła. W niektórych wersjach programowych nie ma podajnika ustawia się tylko czas przerwy podawania. 9 opcji czas pracy

10 ST 42 II.f) Przerwa podawania Funkcja ta służy do ustawiania przerwy w pracy podajnika, przerwę należy dostosować do rodzaju opału spalanego w kotle. Złe dobranie czasu pracy jak i przerwy może spowodować złe funkcjonowanie kotła, tzn. węgiel może nie być wypalony, kocioł może nie osiągać temperatury zadanej. Dobranie odpowiednich czasów pozwala na prawidłową prace kotła. II.g) Siła nadmuchu Funkcja ta steruje szybkością pracy wentylatora. Zakres regulacji zawiera się w przedziale od 1 do 10 (można przyjąć że są to biegi wentylatora). Im wyższy bieg tym szybciej pracuje wentylator. Zmiany zakresu biegów wentylatora zmieniamy za pomocą przycisków PLUS i MINUS. Wentylator zawsze załącza się początkowo z pełną prędkością dzięki czemu przy lekko zakurzonym silniku jest możliwe uruchomienie wentylatora. II.h) Tryby pracy W funkcji tej użytkownik wybiera jeden z czterech wariantów pracy kotła. 1. Ogrzewanie domu Wybierając tą opcję, regulator przechodzi w stan ogrzewania tylko domu. Pompa C.O. zaczyna pracować powyżej progu załączania się pomp 10

11 ST - 42 (fabrycznie ustawiony na 35 C). Poniżej tej temperatury pompa przestaje O pracować. 2. Priorytet bojlera Wybranie tej opcji spowoduje przełączenie się regulatora w tryb pracy priorytetu bojlera. Po aktywacji tego trybu na wyświetlaczu pojawia się temperatura zadana bojlera oraz temperatura bojlera. W trybie tym załączona jest pompa bojlera (C.W.U.), aż do osiągnięcia ustawianej temperatury (patrz funkcja: zadana C.W.U.), po jej osiągnięciu pompa zostaje wyłączona i aktywuje się pompa obiegowa C.O. Po upływie kilku sekund wyświetlacz powraca do pierwotnego stanu. Po osiągnięciu temperatury zadanej bojlera pompa C.W.U. wyłącza się i powoduje załączenie się pompy C.O. Praca pompy C.O. trwa cały czas do momentu gdy temp. na bojlerze spadnie poniżej zadanej. Wtedy wyłącza się pompa C.O. i załącza pompa C.W.U. W tym trybie praca wentylatora i podajnika jest ograniczona do temperatury 62 stopni na kotle ponieważ zapobiega to przegrzewaniu się kotła. Funkcja priorytet C.W.U. polega na nagrzaniu najpierw ciepłej wody użytkowej a następnie ogrzaniu wody w kaloryferach. UWAGA: Kocioł powinien mieć zamontowane zawory zwrotne na obiegach pomp C.O. i C.W.U. Zawór zamontowany na pompie C.W.U. zapobiega wyciąganiu gorącej wody z bojlera. 3. Pompy równoległe W tym trybie praca pomp zaczyna się równolegle powyżej progu załączenia pomp (fabrycznie ustawiony na 35OC ) pompa C.O. pracuje cały czas a pompa C.W.U. wyłącza się po osiągnięciu temp. zadanej na bojlerze. UWAGA: w tym trybie powinien być zamontowany zawór trójdrożny lub 11

12 ST 42 inny zawór mieszający powodujący utrzymywanie innej temperatury w bojlerze a innej w domu. 4. Tryb letni Po aktywacji tej funkcji pracuje tylko pompa C.W.U., której zadaniem jest dogrzewanie bojlera. Pompa ta załącza się powyżej ustawionego progu załączania (patrz funkcja temperatura załączenia pomp) i pracuje, aż do osiągnięcia temperatury zadanej. Pompa załączy się ponownie, gdy temperatura spadnie poniżej zadanej oraz ustawionej histerezy. W trybie letnim ustawia się tylko temperaturę zadaną na kotle który dogrzewa wodę w bojlerze (temperatura zadana kotła jest równocześnie zadaną bojlera). II.i) Przerwa podtrzymania Jeżeli temperatura kotła wzrośnie powyżej temperatury zadanej, kocioł wchodzi w tzw. tryb podtrzymania. Praca podajnika i wentylatora zostaje zatrzymana na czas określony przez użytkownika. Czas przerwy należy ustawić tak, aby temperatura powoli przestała rosnąć, a jednocześnie by piec nie wygasił się wskutek zbyt długiego trwania tej przerwy. II.j) Wyłączenie podajnika W funkcji tej użytkownik może wyłączyć lub załączyć automatyczną pracę podajnika, niezależnie od działania innych urządzeń (np. w celu wygaszenia kotła). II.k) Wygaszanie Opcja ta jest pomocna, gdy użytkownik zamierza całkowicie wygasić kocioł. Po uruchomieniu tej funkcji zostaje wyłączony podajnik paliwa i nadmuch. Po dopaleniu się resztek opału kocioł swobodnie wygasi się. 12

13 ST - 42 III. Menu instalatora III.a) Ustawienia fabryczne Regulator jest wstępnie skonfigurowany do pracy. Należy go jednak dostosować do własnych potrzeb. W każdej chwili jest możliwy powrót do ustawień fabrycznych. Załączając opcje ustawienia fabryczne tracimy wszystkie własne nastawienia kotła na rzecz ustawień zapisanych przez producenta kotła. Od tego momentu możemy na nowo ustawiać własne parametry kotła. III.b) Zawór 1 Opcja ta służy do ustawienia pracy zaworu mieszającego (trój drogowego). Aby zawór pracował poprawnie i zgodnie z oczekiwaniem klienta należy najpierw dokonać jego rejestracji przez wprowadzenie numeru modułu (numer zaworu zgodnie z dokumentacją) a następnie ustawić kilka parametrów. 1. Kontrola temperatury Parametr ten decyduje o częstotliwości próbkowania (kontroli) temperatury wody za zaworem do instalacji C.O. lub C.W.U.. Jeśli czujnik wskaże zmianę temperatury (odchyłkę od zadanej), wówczas elektrozawór uchyli się lub przymknie o ustawiony skok aby powrócić do temperatury zadanej. 2. Czas otwarcia W funkcji tej ustawia czas otwarcia zaworu, czyli jak długo otwiera się zawór do wartości 100%. Czas ten należy dobrać zgodnie z posiadanym siłownikiem zaworu (podany na tabliczce znamionowej). 13

14 ST Skok jednostkowy W funkcji tej ustawia procentowy skok otwarcia zaworu, czyli jaki procent otwarcia bądź zamknięcia ma wykonać zawór. 4. Minimalne otwarcie W funkcji tej ustawia się minimalną wartość otwarcia zaworu. Poniżej tej wartości zawór dalej się nie zamknie. 5. Typ zaworu Przy pomocy tej opcji użytkownik wybiera rodzaj zaworu: C.O. lub podłogowy. III.c) Zawór 2 Jeżeli użytkownik chce sterować dwoma zaworami, należy podobnie jak w poprzednim przypadku dokonać rejestracji zaworu 2 oraz odpowiednio skonfigurować wszystkie ustawienia w sposób analogiczny jak w przypadku zaworu 1. III.d) Temperatura priorytetu Funkcja ta jest aktywna tylko w trybie pracy priorytet bojlera. Wartość tej progowej temperatury (mierzonej na kotle) należy określić w ten sposób, aby nie doszło do przegrzania wody w zbiorniku ciepłej wody użytkowej. Po osiągnięciu temperatury priorytetu kocioł przechodzi w tryb podtrzymania. III.e) Alarm temperatury Czas aktywacji alarmu temperatury ustawia się za pomocą klawiszy PLUS / MINUS. Zapamiętanie ustawionego czasu następuje po naciśnięciu klawisza OPCJE. Funkcja ta uaktywnia się tylko w trybie pracy (to znaczy wtedy, gdy temperatura kotła jest niższa od temperatury zadanej). Jeśli 14

15 ST - 42 temperatura kotła nie rośnie w czasie określonym przez użytkownika, uaktywniany jest alarm, wyłącza się podajnik i nadmuch oraz załącza się sygnał dźwiękowy. Na wyświetlaczu wyświetlany jest następujący komunikat: Temperatura nie rośnie. Alarm ten można wyłączyć naciskając przycisk OPCJE. III.f) Regulator pokojowy Do regulatora ST-42 można dołączyć regulator pokojowy. Sterownik w tym trybie jest sterowany przez regulator pokojowy i nie uwzględnia temperatury na nim nastawionej. Nadmuch pracuje do momentu osiągnięcia temperatury zadanej na regulatorze pokojowym. Jednak praca kotła jest ograniczona temperaturą zadaną na sterowniku zamontowanym na kotle. Po załączeniu opcji Regulator pokojowy na głównym ekranie sterownika w prawym górnym rogu pojawi się litera R. UWAGA: Do wyjścia regulatora pokojowego nie wolno podłączać żadnego napięcia zewnętrznego. III.g) Histereza kotła Opcja ta służy do ustawiania histerezy Temperatury zadanej. Jest to różnica pomiędzy temperaturą wejścia w cykl podtrzymania, a temperaturą powrotu do cyklu pracy (na przykład: gdy Temperatura zadana ma wartość 60oC, a histereza wynosi 3oC, przejście w cykl podtrzymania nastąpi po osiągnięciu temperatury 60oC, natomiast powrót do cyklu pracy nastąpi po obniżeniu się temperatury do 57oC). 15

16 ST 42 III.h) Histereza C.W.U. Opcja ta służy do ustawienia histerezy temperatury zadanej na bojlerze. Jest to różnica pomiędzy temperaturą zadaną (czyli żądaną na bojlerze) a temperaturą na bojlerze (na przykład: gdy temperatura zadana ma wartość 55 C a histereza wynosi 5O C. Po osiągnięciu temperatury zadanej, czyli 55 C pompa C.W.U. wyłącza się i powoduje załączenie się pompy C.O. Ponowne załączenie pompy C.W.U. nastąpi po obniżeniu się temperatury do 50 C). III.i) Pompa podłogowa Funkcja ta służy do sterowania ogrzewaniem podłogowym. Użytkownik zadaje temperaturę ogrzewania podłogowego w zakresie 20 0C 550C. Po aktywacji (załączeniu) pompy podłogowej należy ustawić temperaturę minimalną (progową) załączenia pompy (mierzoną na kotle) oraz temperaturę maksymalną (zadaną) ogrzewania podłogowego (mierzoną na czujniku pompy). Poniżej temperatury minimalnej pompa podłogowa nie pracuje. Powyżej tej temperatury pompa załącza się, aż do osiągnięcia ustawionej temperatury maksymalnej. Po osiągnięciu temperatury zadanej, pompa wyłącza się. Ponowne załączenie pompy podłogowej nastąpi po obniżeniu się temperatury o 2OC poniżej zadanej. III.j) Pompa cyrkulacyjna Funkcja ta służy do sterowania pompą mieszającą ciepłą wodą 16

17 ST - 42 pomiędzy kotłem a odbiornikami ciepłej wody użytkowej. Użytkownik po załączeniu tej funkcji najpierw ustawia dobowy cykl aktywacji lub postoju pompy z dokładnością 30 minut a następnie czas pracy oraz czas przerwy tej pompy podczas gdy jest aktywna. III.k) Zegar Za pomocą ustawienia zegara użytkownik definiuje aktualny czas i dzień tygodnia. III.l) Antystop pomp Regulator wyposażony jest w system zapobiegający zastaniu pompy C.O. i C.W.U.. Co 10 dni pompy załączane są na krótki czas. Dodatkowo czas zapamiętywany jest co godzinę w nieulotnej pamięci EEPROM, dzięki czemu po ewentualnej przerwie w zasilaniu, mierzenie czasu jest kontynuowane. III.m) Wybór języka Za pomocą tej funkcji użytkownik wybiera język w jakim obsługiwany będzie sterownik. III.n) O programie Po uruchomieniu tej opcji na wyświetlaczu pojawi się logo producenta kotła wraz z wersją oprogramowania regulatora. 17

18 ST 42 IV. Zabezpieczenia W celu zapewnienia maksymalnie bezpiecznej i bezawaryjnej pracy regulator posiada szereg zabezpieczeń. W przypadku alarmu załącza się sygnał dźwiękowy i na wyświetlaczu pojawia się odpowiedni komunikat. Aby sterownik powrócił do pracy należy wcisnąć przycisk MENU. W przypadku alarmu Temperatura C.O. za wysoka trzeba chwilę odczekać, aby ta temperatura obniżyła się poniżej alarmowej. IV.a) Alarm temperatury Zabezpieczenie to uaktywnia się tylko w trybie pracy (jeżeli temperatura kotła jest niższa od Temperatury zadanej). Jeśli temperatura kotła nie rośnie w czasie określonym przez użytkownika, uaktywniany jest alarm, wyłącza się podajnik i nadmuch oraz załącza się sygnał dźwiękowy. Na wyświetlaczu wyświetlany jest następujący komunikat: Temperatura nie rośnie. Aby wyłączyć alarm należy wcisnąć klawisz OPCJE. IV.b) Zabezpieczenie termiczne Jest to dodatkowy mini czujnik bimetaliczny (umiejscowiony przy czujniku temperatury kotła), odłączający wentylator i podajnik w razie przekroczenia temperatury alarmowej 85 OC. Jego zadziałanie zapobiega zagotowaniu się wody w instalacji, w przypadku przegrzania kotła bądź uszkodzenia sterownika. Po zadziałaniu tego zabezpieczenia, gdy temperatura opadnie do bezpiecznej wartości, czujnik odblokuje się samoczynnie i alarm wyłączy się. W przypadku uszkodzenia lub przegrzania tego czujnika, palnik, wentylator oraz podajnik zostaną odłączone. 18

19 ST - 42 IV.c) Automatyczna kontrola czujnika W razie uszkodzenia czujnika temperatury C.O., C.W.U. lub ślimaka uaktywnia się alarm dźwiękowy, sygnalizując dodatkowo na wyświetlaczu odpowiednią usterkę, np: Czujnik C.O. uszkodzony. Podajnik i nadmuch zostaje wyłączony. Pompa jest załączana niezależnie od aktualnej temperatury. W przypadku uszkodzenia czujnika C.O. lub podajnika, alarm będzie aktywny do momentu wymiany czujnika na nowy. Jeżeli uszkodzeniu uległ czujnik C.W.U., należy nacisnąć przycisk OPCJE, co wyłączy alarm, a sterownik powróci do trybu pracy na jedną pompę (C.O). Aby kocioł mógł pracować we wszystkich trybach należy wymienić czujnik na nowy. IV.d) Zabezpieczenie zagotowania wody w kotle. Zabezpieczenie to dotyczy tylko trybu pracy priorytet bojlera. Mianowicie gdy temperatura bojlera jest zadana np. 55 OC a na kotle temperatura rzeczywista wzrośnie do 62 OC (jest to tzw. temperatura priorytetu) wówczas sterownik wyłączy podajnik i wentylator. Jeśli temperatura na kotle jeszcze wzrośnie do 80 OC, to załączy się pompa C.O.. Gdy temperatura nadal będzie wzrastać, to przy temperaturze 85 OC włączy się alarm. Najczęściej taki stan może się pojawić gdy bojler jest uszkodzony, źle zamocowany czujnik, uszkodzona pompa. Jednak gdy temperatura będzie się obniżać to przy progu 60 OC sterownik załączy podajnik i nadmuch i będzie pracował w trybie pracy do osiągnięcia temperatury 62OC. 19

20 ST 42 IV.e) Zabezpieczenie temperaturowe Regulator posiada dodatkowe zabezpieczenie na wypadek uszkodzenia czujnika bimetalicznego. Po przekroczeniu temperatury 85ºC załączany jest alarm, sygnalizując na wyświetlaczu: Temperatura za duża. Mimo uszkodzenia czujnika bimetalicznego sterownik odbiera informację o aktualnej temperaturze na kotle z czujnika elektronicznego. W przypadku przekroczenia temperatury alarmowej rozłączany jest wentylator i jednocześnie zaczynają pracować obie pompy, w celu rozprowadzenia gorącej wody po instalacji domu. IV.f) Zabezpieczenie pojemnika paliwa Na ślimaku podajnika paliwa lub szufladzie w przypadku kotłów tłokowych znajduje się dodatkowy czujnik mierzący temperaturę. W razie jej znacznego wzrostu (powyżej 65 OC ) załączany jest alarm; podajnik załącza się na 3 minuty co powoduje przesunięcie paliwa do komory spalania. Czujnik ślimaka zabezpiecza przed zapaleniem paliwa w zasobniku. UWAGA: W przypadku dłuższego zaniku napięcia, zaleca się opróżnienie paleniska kotła w celu zapobiegnięciu uszkodzenia się czujnika ślimaka bądź zasobnika. IV.g) Bezpiecznik Regulator posiada wkładkę topikową rurkową WT 6.3A, zabezpieczającą sieć. Stosowanie bezpiecznika o większej wartości może spowodować uszkodzenie sterownika. 20

21 ST - 42 V. Konserwacja W Sterowniku ST-42 należy przed sezonem grzewczym i w czasie jego trwania skontrolować sprawdzić stan mocowanie zanieczyszczeń. techniczny sterownika, Należy również przewodów. oczyścić dokonać z Należy kurzu pomiaru i również innych skuteczności uziemienia silników (pompy C.O., pompy C.W.U., nadmuchu, podajnika, pompy podłogowej, pompy cyrkulacyjnej, zaworu 1 oraz zaworu 2). L.p. Wyszczególnienie 1 Zasilanie 2 Jedn. V 230V/50Hz +/-10% Pobór mocy W 10 3 Temperatura otoczenia O 4 C 5-50 Obciążenie wyjścia podajnika A 2 5 Obciążenie wyjścia pompy C.O. A 0,5 6 Obciążenie wyjścia pompy C.W.U. A 0,5 7 Obciążenie wyjścia pompy podłogowej A 0,5 8 Obciążenie wyjścia pompy cyrkulacyjnej A 0,5 9 Obciążenie wyjścia zaworu 1 A 0,5 10 Obciążenie wyjścia zaworu 2 A 0,5 11 Obciążenie wyjścia nadmuchu A 0,6 12 Zakres pomiaru temperatury O C Dokładność pomiaru O C 1 14 Zakres nastaw temperatur O C Wytrzymałość temp. czujnika O C Wkładka bezpiecznikowa A 6,3 VI. Montaż UWAGA: Montażu powinna dokonywać osoba z odpowiednimi uprawnieniami! Urządzenie w tym czasie nie może być pod napięciem (należy upewnić się, że wtyczka jest wyłączona z sieci)! 21

22 ST 42 UWAGA: Błędne podłączenie przewodów może spowodować uszkodzenie regulatora! UWAGA: Sterownik ST-42 musi być stosowany pod zabudowę kotła tak, aby nie było dostępu do listw montażowych kabli. Regulator nie może pracować w układzie zamkniętym centralnego ogrzewania. Muszą być montowane zawory bezpieczeństwa, zawory ciśnieniowe, zbiornik wyrównawczy, zabezpieczające kocioł przed zagotowaniem wody w układzie centralnego ogrzewania. VI.a) Schemat podłączenia okablowania do sterownika Proszę zwrócić sterownika. szczególną Uwagę należy uwagę podczas zwrócić przewodów uziemienia. PE- UZIEMIENIE (ŻÓŁTO-ZIELONY) N- NEUTRALNY (NIEBIESKI) L- FAZA (BRĄZOWY) 22 na montażu okablowania prawidłowe podłączenie

23 ST - 42 Spis treści I. Opis...5 I.a) Schemat blokowy sterownika ST II. Funkcje regulatora...7 II.a) Strona główna...7 II.b) Zadana C.O...9 II.c) Zadana C.W.U...9 II.d) Praca ręczna...9 II.e) Czas podawania...9 II.f) Przerwa podawania...10 II.g) Siła nadmuchu...10 II.h) Tryby pracy Ogrzewanie domu Priorytet bojlera Pompy równoległe Tryb letni...12 II.i) Przerwa podtrzymania...12 II.j) Wyłączenie podajnika...12 II.k) Wygaszanie...12 III. Menu instalatora...13 III.a) Ustawienia fabryczne...13 III.b) Zawór III.c) Zawór III.d) Temperatura priorytetu...14 III.e) Alarm temperatury...14 III.f) Regulator pokojowy...15 III.g) Histereza kotła...15 III.h) Histereza C.W.U...16 III.i) Pompa podłogowa...16 III.j) Pompa cyrkulacyjna...16 III.k) Zegar...17 III.l) Antystop pomp...17 III.m) Wybór języka...17 III.n) O programie...17 IV. Zabezpieczenia...18 IV.a) Alarm temperatury...18 IV.b) Zabezpieczenie termiczne...18 IV.c) Automatyczna kontrola czujnika...19 IV.d) Zabezpieczenie zagotowania wody w kotle...19 IV.e) Zabezpieczenie temperaturowe...20 IV.f) Zabezpieczenie pojemnika paliwa...20 IV.g) Bezpiecznik...20 V. Konserwacja...21 VI. Montaż...21 VI.a) Schemat podłączenia okablowania do sterownika
