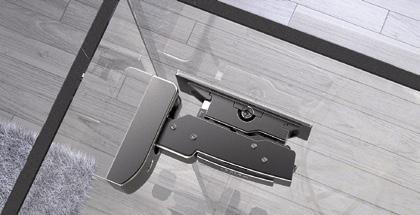

1 Elegancka transparentność: Zawias Sensys do konstrukcji szklanych i lustrzanych

2 Przegląd Idealne połączenie funkcjonalności i estetyki: Meble ze szklanymi elementami nadają elegancji każdej przestrzeni mieszkalnej. Dzięki niewielkiej powierzchni klejenia zawias Sensys do konstrukcji szklanych i lustrzanych zapewnia perfekcyjnie minimalistyczny styl mebli. Niezależnie od tego, czy jest to elegancka szklana witryna czy też nowoczesne połączenie drewna i szkła - zawias dyskretnie dopasowuje się do designu mebla. Dzięki zastosowaniu kleju można z powodzeniem realizować nietuzinkowe projekty frontów meblowych. Sensys do konstrukcji szklanych i lustrzanych zapewnia wszystkie sprawdzone, komfortowe w użytkowaniu funkcje zawiasów Sensys. Zintegrowane ciche domykanie zapewnia miękkie i bezpieczne zamknięcie delikatnych szklanych drzwi. Sensys do konstrukcji szklanych i lustrzanych łączy elegancki design i doskonałą funkcjonalność. Proste łączenie Sensys do konstrukcji szklanych i lustrzanych ze wszystkimi produktami Sensys. Praktyczny szablon zapewnia idealny montaż puszki i prowadnika.

3 Przegląd Sensys ze zintegrowanym Silent System do konstrukcji szklanych i lustrzanych Przegląd zastosowań -3 Zastosowanie w konstrukcji z bokami i drzwiami ze szkła drzwi nakładane 4-7 drzwi wpuszczane 8-9 Zastosowanie w konstrukcji z bokami płytowymi i drzwiami ze szkła drzwi nakładane drzwi wpuszczane Zastosowanie w konstrukcji z bokami ze szkła i drzwiami płytowymi drzwi nakładane 1-17 drzwi wpuszczane Akcesoria 0-4 Informacje techniczne Wskazówki dotyczące obróbki 5 Wskazówki montażowe / kryteria jakości - 8 Technik für Möbel 1

4 Przegląd zastosowań Zastosowanie w konstrukcji z bokami i drzwiami ze szkła Położenie drzwi Kąt otwarcia Drzwi w pozycji zamkniętej Drzwi w pozycji otwartej Strona Drzwi nakładane wychodzące poza obrys Drzwi nakładane Drzwi nakładane ze szczeliną Drzwi nakładane Drzwi nakładane ze szczeliną Drzwi wpuszczane Zastosowanie w konstrukcji z bokami płytowymi i drzwiami ze szkła Położenie drzwi Kąt otwarcia Drzwi w pozycji zamkniętej Drzwi w pozycji otwartej Strona Drzwi nakładane Drzwi nakładane ze szczeliną Drzwi nakładane Drzwi nakładane ze szczeliną Drzwi wpuszczane

5 Przegląd zastosowań Zastosowanie w konstrukcji z bokami ze szkła i drzwiami płytowymi Położenie drzwi Kąt otwarcia Drzwi w pozycji zamkniętej Drzwi w pozycji otwartej Strona Drzwi nakładane Drzwi wpuszczane Technik für Möbel 3

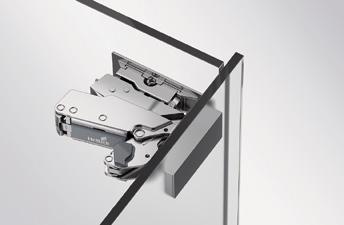

6 Bok korpusu ze szkła / drzwi ze szkła, drzwi nakładane Kąt otwarcia 135 Zawias Sensys ze zintegrowanym cichym domykaniem, zawias automatyczny z techniką montażu na prowadnik typu "clip" Adapter do przyklejania (wymagany do przymocowania zawiasu do szkła) Prowadnik do przyklejania Montaż za pomocą odpowiednio dobranego kleju utwardzanego światłem UV Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szkła o grubości 4 8 mm Zintegrowana regulacja nałożenia + mm / - mm Zintegrowana regulacja głębokości + 3 mm / - mm Zintegrowana regulacja wysokości + 3 mm / - 3 mm Sensys 857i do konstrukcji szklanych i lustrzanych, kąt otwarcia 15 Do zastosowania z adapterem do przyklejania (należy zamawiać oddzielnie) Wraz ze wkrętem mocującym Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany / stal niklowana Puszka zawiasu: cynkowy odlew ciśnieniowy, niklowany Art. nr szt szt. Adapter do przyklejania Do zastosowania z zawiasem Sensys 845i / 857i do konstrukcji szklanych i lustrzanych Powierzchnia klejenia 8 x 59 mm Cynkowy odlew ciśnieniowy, niklowany Art. nr szt szt. Prowadnik do przyklejania Powierzchnia klejenia 8 x 74 mm Cynkowy odlew ciśnieniowy, niklowany Art. nr / Dystans D 10 mm szt szt. Ogranicznik kąta otwarcia do Sensys 857i Tworzywo sztuczne, kolor antracytowy Wersja Art. nr Ograniczenie ze 15 do 90 lub szt. 4

7 Bok korpusu ze szkła / drzwi ze szkła, drzwi nakładane Kąt otwarcia 135 Przykłady zastosowań Drzwi nakładane wychodzące poza obrys 11 mm Sensys 857i do konstrukcji szklanych i lustrzanych Adapter do przyklejania Prowadnik do przyklejania, dystans D 10 mm Ograniczenie kąta otwarcia do 135 Drzwi nakładane Sensys 857i do konstrukcji szklanych i lustrzanych Adapter do przyklejania Prowadnik do przyklejania, dystans D 10 mm Ograniczenie kąta otwarcia do 135 Drzwi nakładane ze szczeliną mm Sensys 857i do konstrukcji szklanych i lustrzanych Adapter do przyklejania Prowadnik do przyklejania, dystans D 10 mm Ograniczenie kąta otwarcia do 135 Wskazówki Akcesoria, patrz strony - 4 Pomoce montażowe, patrz strona 4 Informacje techniczne, wskazówki montażowe, patrz strony 5-7 Technik für Möbel 5

8 Bok korpusu ze szkła / drzwi ze szkła, drzwi nakładane, prowadnik na drzwiach Kąt otwarcia 110 Zawias Sensys ze zintegrowanym cichym domykaniem, zawias automatyczny z techniką montażu na prowadnik typu "clip" Adapter do przyklejania (wymagany do przymocowania zawiasu do szkła) Prowadnik do przyklejania Montaż za pomocą odpowiednio dobranego kleju utwardzanego światłem UV Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szkła o grubości 4 8 mm Zintegrowana regulacja nałożenia + mm / - mm Zintegrowana regulacja głębokości + 3 mm / - mm Zintegrowana regulacja wysokości + 3 mm / - 3 mm Sensys 845i do konstrukcji szklanych i lustrzanych, kąt otwarcia 110 Do zastosowania z adapterem do przyklejania (należy zamawiać oddzielnie) Wraz z wkrętem mocującym Ramię zawiasu: stal niklowana Puszka zawiasu: cynkowy odlew ciśnieniowy, niklowany Art. nr szt szt. Adapter do przyklejania Do zastosowania z zawiasem Sensys 845i / 857i do konstrukcji szklanych i lustrzanych Powierzchnia klejenia 8 x 59 mm Cynkowy odlew ciśnieniowy, niklowany Art. nr szt szt. Prowadnik do przyklejania Powierzchnia klejenia 8 x 74 mm Cynkowy odlew ciśnieniowy, niklowany Art. nr / Dystans D 10 mm szt szt.

9 Bok korpusu ze szkła / drzwi ze szkła, drzwi nakładane, prowadnik na drzwiach Kąt otwarcia 110 Przykłady zastosowań Drzwi nakładane Sensys 845i do konstrukcji szklanych i lustrzanych Adapter do przyklejania Prowadnik do przyklejania, dystans D 10 mm Prowadnik montowany jest na drzwiach, a puszka zawiasu na boku korpusu Uwaga: front przy otwarciu wychodzi poza korpus - należy przewidzieć odpowiednią, wolną przestrzeń! Drzwi nakładane ze szczeliną mm Sensys 845i do konstrukcji szklanych i lustrzanych Adapter do przyklejania Prowadnik do przyklejania, dystans D 10 mm Prowadnik montowany jest na drzwiach, a puszka zawiasu na boku korpusu Uwaga: front przy otwarciu wychodzi poza korpus - należy przewidzieć odpowiednią, wolną przestrzeń! Wskazówki Akcesoria, patrz strony - 4 Pomoce montażowe, patrz strona 4 Informacje techniczne, wskazówki montażowe, patrz strony 5-7 Technik für Möbel 7

10 Bok korpusu ze szkła / drzwi ze szkła, drzwi wpuszczane Kąt otwarcia 110 Zawias Sensys ze zintegrowanym cichym domykaniem, zawias automatyczny z techniką montażu na prowadnik typu "clip" Adapter do przyklejania (wymagany do przymocowania zawiasu do szkła) Prowadnik do przyklejania Montaż za pomocą odpowiednio dobranego kleju utwardzanego światłem UV Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szkła o grubości 4 8 mm Zintegrowana regulacja nałożenia + mm / - mm Zintegrowana regulacja głębokości + 3 mm / - mm Zintegrowana regulacja wysokości + 3 mm / - 3 mm Sensys 845i do konstrukcji szklanych i lustrzanych, kąt otwarcia 110 Do zastosowania z adapterem do przyklejania (należy zamawiać oddzielnie) Wraz z wkrętem mocującym Ramię zawiasu: stal niklowana Puszka zawiasu: cynkowy odlew ciśnieniowy, niklowany Art. nr szt szt. Adapter do przyklejania Do zastosowania z zawiasem Sensys 845i / 857i do konstrukcji szklanych i lustrzanych Powierzchnia klejenia 8 x 59 mm Cynkowy odlew ciśnieniowy, niklowany Art. nr szt szt. Prowadnik do przyklejania Powierzchnia klejenia 8 x 74 mm Cynkowy odlew ciśnieniowy, niklowany Art. nr / Dystans D 10 mm szt szt. 8

11 Bok korpusu ze szkła / drzwi ze szkła, drzwi wpuszczane Kąt otwarcia 110 Przykłady zastosowań Drzwi wpuszczane ze szczeliną mm Sensys 845i do konstrukcji szklanych i lustrzanych Adapter do przyklejania Prowadnik do przyklejania, dystans D 10 mm Wskazówki Akcesoria, patrz strony - 4 Pomoce montażowe, patrz strona 4 Informacje techniczne, wskazówki montażowe, patrz strony 5-7 Technik für Möbel 9

12 Bok korpusu z płyty / drzwi ze szkła, drzwi nakładane Kąt otwarcia 135 Zawias Sensys ze zintegrowanym cichym domykaniem, zawias automatyczny z techniką montażu na prowadnik typu "clip" Adapter do przyklejania (wymagany do przymocowania zawiasu do szkła) Montaż za pomocą odpowiednio dobranego kleju utwardzanego światłem UV Prowadnik z asortymentu standardowego, np. prowadnik liniowy Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szkła o grubości 4 8 mm Zintegrowana regulacja nałożenia + mm / - mm Zintegrowana regulacja głębokości + 3 mm / - mm Zintegrowana regulacja wysokości + mm / - mm Sensys 857i do konstrukcji szklanych i lustrzanych, kąt otwarcia 15 Do zastosowania z adapterem do przyklejania (należy zamawiać oddzielnie) Wraz z wkrętem mocującym Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany / stal niklowana Puszka zawiasu: cynkowy odlew ciśnieniowy, niklowany Art. nr szt szt. Adapter do przyklejania Do zastosowania z zawiasem Sensys 845i / 857i do konstrukcji szklanych i lustrzanych Powierzchnia klejenia 8 x 59 mm Cynkowy odlew ciśnieniowy, niklowany Art. nr szt szt. Prowadnik liniowy do przykręcania Do wkrętów z łbem wpuszczanym ø 3,5 x 1 mm Stal niklowana Alternatywnie można zastosować prowadnik krzyżakowy z dystansem D 5 mm z asortymentu standardowego, patrz strona 1 Odległość rzędu nawierceń LR mm Art. nr / Dystans D mm 5, szt. Ogranicznik kąta otwarcia do Sensys 857i Tworzywo sztuczne, kolor antracytowy Wersja Art. nr Ograniczenie ze 15 do 90 lub szt. 10

13 Bok korpusu z płyty / drzwi ze szkła, drzwi nakładane Kąt otwarcia 135 Przykłady zastosowań Drzwi nakładane Sensys 857i do konstrukcji szklanych i lustrzanych Adapter do przyklejania Prowadnik liniowy, dystans D 5 mm Ograniczenie kąta otwarcia do 135 Drzwi nakładane ze szczeliną mm Sensys 857i do konstrukcji szklanych i lustrzanych Adapter do przyklejania Prowadnik liniowy, dystans D 5 mm Ograniczenie kąta otwarcia do 135 Wskazówka: Przy zastosowaniu prowadnika krzyżakowego LR37 miejsce mocowania znajduje się 50 mm od przedniej krawędzi korpusu Wskazówki Akcesoria, patrz strony - 4 Pomoce montażowe, patrz strona 4 Informacje techniczne, wskazówki montażowe, patrz strony 5-7 Technik für Möbel 11

14 Bok korpusu z płyty / drzwi ze szkła, drzwi nakładane, prowadnik na drzwiach Kąt otwarcia 110 Zawias Sensys ze zintegrowanym cichym domykaniem z asortymentu standardowego, zawias automatyczny z techniką montażu na prowadnik typu "clip" Prowadnik do przyklejania Montaż za pomocą odpowiednio dobranego kleju utwardzanego światłem UV Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szkła o grubości 4 8 mm Zintegrowana regulacja nałożenia + mm / - mm Zintegrowana regulacja głębokości + 3 mm / - mm Zintegrowana regulacja wysokości + 3 mm / - 3 mm Sensys 845i, baza zawiasu B 3 mm, kąt otwarcia 110 Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana np. puszka do przykręcania, pozostałe warianty montażu patrz strona 1 Rodzaj puszki Rozstaw nawierceń mm Art. nr TH 5 5 x 5, szt. TB 5 45 x 9, szt. Prowadnik do przyklejania Powierzchnia klejenia 8 x 74 mm Cynkowy odlew ciśnieniowy, niklowany Art. nr / Dystans D 10 mm szt szt. 1

15 Bok korpusu z płyty / drzwi ze szkła, drzwi nakładane, prowadnik na drzwiach Kąt otwarcia 110 Przykłady zastosowań Drzwi nakładane Sensys 845i, baza B 3 mm Prowadnik do przyklejania, dystans D 10 mm Prowadnik montowany jest na drzwiach, a puszka zawiasu na boku korpusu Uwaga: front przy otwarciu wychodzi poza korpus - należy przewidzieć odpowiednią, wolną przestrzeń! Drzwi nakładane ze szczeliną mm Sensys 845i, baza B 3 mm Prowadnik do przyklejania, dystans D 10 mm Prowadnik montowany jest na drzwiach, a puszka zawiasu na boku korpusu Uwaga: front przy otwarciu wychodzi poza korpus - należy przewidzieć odpowiednią, wolną przestrzeń! Wskazówki Akcesoria, patrz strony - 4 Pomoce montażowe, patrz strona 4 Informacje techniczne, wskazówki montażowe, patrz strony 5-7 Technik für Möbel 13

16 Bok korpusu z płyty / drzwi ze szkła, drzwi wpuszczane Kąt otwarcia 15 Zawias Sensys ze zintegrowanym cichym domykaniem, zawias automatyczny z techniką montażu na prowadnik typu "clip" Adapter do przyklejania (wymagany do przymocowania zawiasu do szkła) Montaż za pomocą odpowiednio dobranego kleju utwardzanego światłem UV Prowadnik z asortymentu standardowego Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szkła o grubości 4 8 mm Zintegrowana regulacja nałożenia + mm / - mm Zintegrowana regulacja głębokości + 3 mm / - mm Regulacja wysokości poprzez owalne otwory + 3 mm / - 3 mm Sensys 857i do konstrukcji szklanych i lustrzanych, kąt otwarcia 15 Do zastosowania z adapterem do przyklejania (należy zamawiać oddzielnie) Wraz z wkrętem mocującym Ramię zawiasu: cynkowy odlew ciśnieniowy, niklowany / stal niklowana Puszka zawiasu: cynkowy odlew ciśnieniowy, niklowany Art. nr szt szt. Adapter do przyklejania Do zastosowania z zawiasem Sensys 845i / 857i do konstrukcji szklanych i lustrzanych Powierzchnia klejenia 8 x 59 mm Cynkowy odlew ciśnieniowy, niklowany Art. nr szt szt. Prowadnik specjalny i adapter równoległy D Adapter równoległy z dystansem D 8 mm mocowany jest do prowadnika specjalnego z dystansem D 0 mm, aby uzyskać wymagany dystans Adapter równoległy z wkrętem mocującym Cynkowy odlew ciśnieniowy, niklowany np. z zamontowanymi eurowkrętami w prowadniku specjalnym, pozostałe warianty montażu patrz strona 1 Wersja Art. nr Prowadnik specjalny szt. Adapter równoległy szt. 14

17 Bok korpusu z płyty / drzwi ze szkła, drzwi wpuszczane Kąt otwarcia 15 Przykłady zastosowań Drzwi wpuszczane Sensys 857i do konstrukcji szklanych i lustrzanych Adapter do przyklejania Prowadnik, dystans D 8 mm Drzwi wpuszczane z mm cofnięciem Sensys 857i do konstrukcji szklanych i lustrzanych Adapter do przyklejania Prowadnik, dystans D 8 mm Wskazówki Akcesoria, patrz strony - 4 Pomoce montażowe, patrz strona 4 Informacje techniczne, wskazówki montażowe, patrz strony 5-7 Technik für Möbel 15

18 Bok korpusu ze szkła / drzwi z płyty, drzwi nakładane Kąt otwarcia 110 Zawias Sensys ze zintegrowanym cichym domykaniem z asortymentu standardowego, zawias automatyczny z techniką montażu na prowadnik typu "clip" Prowadnik do przyklejania Montaż za pomocą odpowiednio dobranego kleju utwardzanego światłem UV Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szkła o grubości 4 8 mm Zintegrowana regulacja nałożenia + mm / - mm Zintegrowana regulacja głębokości + 3 mm / - mm Zintegrowana regulacja wysokości + 3 mm / - 3 mm Sensys 845i, baza zawiasu B 1,5 mm, kąt otwarcia 110 Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana np. puszka do przykręcania, pozostałe warianty montażu patrz strona 1 Rodzaj puszki Rozstaw nawierceń mm Art. nr TH 5 5 x 5, szt. TB 5 45 x 9, szt. Prowadnik do przyklejania Powierzchnia klejenia 8 x 74 mm Cynkowy odlew ciśnieniowy, niklowany Art. nr / Dystans D 10 mm szt szt. 1

19 Bok korpusu ze szkła / drzwi z płyty, drzwi nakładane Kąt otwarcia 110 Przykłady zastosowań ,5 3 Drzwi nakładane Sensys 845i, baza B 1,5 mm Prowadnik do przyklejania, dystans D 10 mm Wskazówki Akcesoria, patrz strony - 4 Pomoce montażowe, patrz strona 4 Informacje techniczne, wskazówki montażowe, patrz strony 5-7 Technik für Möbel 17

20 Bok korpusu ze szkła / drzwi z płyty, drzwi wpuszczane Kąt otwarcia 110 Zawias Sensys ze zintegrowanym cichym domykaniem z asortymentu standardowego, zawias automatyczny z techniką montażu na prowadnik typu "clip" Prowadnik do przyklejania Montaż za pomocą odpowiednio dobranego kleju utwardzanego światłem UV Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do szkła o grubości 4 8 mm Zintegrowana regulacja nałożenia + mm / - mm Zintegrowana regulacja głębokości + 3 mm / - mm Zintegrowana regulacja wysokości + 3 mm / - 3 mm Sensys 845i, baza zawiasu B 3 mm, kąt otwarcia 110 Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana np. puszka do przykręcania, pozostałe warianty montażu patrz strona 1 Rodzaj puszki Rozstaw nawierceń mm Art. nr TH 5 5 x 5, szt. TB 5 45 x 9, szt. Prowadnik do przyklejania Powierzchnia klejenia 8 x 74 mm Cynkowy odlew ciśnieniowy, niklowany Art. nr / Dystans D 10 mm szt szt. 18

21 Bok korpusu ze szkła / drzwi z płyty, drzwi wpuszczane Kąt otwarcia 110 Przykłady zastosowań Drzwi wpuszczane Sensys 845i, baza B 3 mm Prowadnik do przyklejania, dystans D 10 mm Wskazówki Akcesoria, patrz strony - 4 Pomoce montażowe, patrz strona 4 Informacje techniczne, wskazówki montażowe, patrz strony 5-7 Technik für Möbel 19

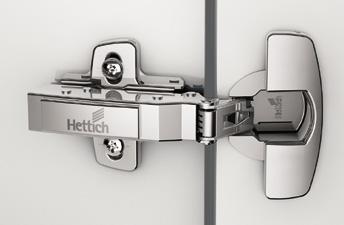

22 Zawias puszkowy do szybkiego montażu ze zintegrowanym cichym domykaniem Sensys 845i Kąt otwarcia 110 Zawias automatyczny z techniką montażu na prowadnik typu "clip", ze zintegrowanym cichym domykaniem Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Do drzwi o grubości 15-4 mm Średnica puszki 35 mm Głębokość puszki 1,8 mm Zintegrowana regulacja nałożenia + mm / - mm Zintegrowana regulacja głębokości + 3 mm / - mm Regulacja wysokości za pomocą prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Sensys 845i, kąt otwarcia 110 Drzwi nakładane Drzwi nakładane na przegrodę Montaż puszki Do przykręcania TH 5 Do wciskania TH 53 Szybki montaż Fix THS 55 Z zamontowanymi mufami rozporowymi TH 58 Rozstaw nawierceń 5,5 C ø 35 5 ø x T Otwór mocujący ø x głębokość T mm Baza B 1,5 mm Baza B 3 mm szt. ø 10 x szt. ø 10 x szt. ø 10 x szt. Do przykręcania TB 5 Do wciskania TB 53 Szybki montaż Fix TB 55 C 9,5 ø szt. ø 8 x szt. ø 8 x szt. Z zamontowanymi mufami rozporowymi TB 58 ø x T ø 8 x szt. 0

23 Zawias puszkowy do szybkiego montażu Prowadniki System 8099 z mimośrodową regulacją wysokości Do zawiasów Sensys i Intermat Prowadnik krzyżakowy z zamontowanymi wkrętami do płyt wiórowych 1,5 D LR Do nawierceń max. ø,5 mm Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Odległość otworów 3 mm Mimośrodowa regulacja wysokości ± mm Stal niklowana Odległość rzędu nawierceń LR mm Art. nr / Dystans D mm 5, szt. Prowadnik krzyżakowy z zamontowanymi eurowkrętami D LR Do nawierceń ø 5 x 1 mm Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Odległość otworów 3 mm Mimośrodowa regulacja wysokości ± mm Stal niklowana Odległość rzędu nawierceń LR mm ø 5 x 1 Art. nr / Dystans D mm 5, szt. Prowadnik krzyżakowy z mufami rozporowymi i wkrętami specjalnymi D LR Do nawierceń ø 10 x 1 mm Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Odległość otworów 3 mm Mimośrodowa regulacja wysokości ± mm Stal niklowana Odległość rzędu nawierceń LR mm ø 10 x 1 Art. nr / Dystans D mm 5, szt. Prowadnik specjalny do adaptera równoległego Rodzaj montażu D LR Otwór mocujący ø x głębokość T mm Do łączenia z adapterami równoległymi Klasyfikacja jakości zgodnie z EN 15570, poziom 3 Dla rzędu nawierceń 8 lub 37 mm Zastosowanie tylko z przykręconym adapterem Odległość otworów 3 mm Regulacja wysokości poprzez owalne otwory ± 3 mm (wariant do przykręcania / z zamontowanymi eurowkrętami) Regulacja wysokości poprzez owalne otwory ± mm (wariant z mufami rozporowymi) Cynkowy odlew ciśnieniowy, niklowany Art. nr / Dystans D mm 0,0 do przykręcania wkrętami z łbem płaskim ø 4,5 x 1 mm szt. z zamontowanymi eurowkrętami ø 5 x szt. z mufami rozporowymi ø 10 x szt. Technik für Möbel 1

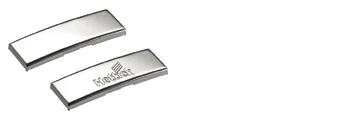

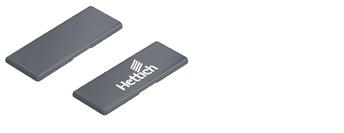

24 Zawias puszkowy do szybkiego montażu Sensys Akcesoria Zaślepka na ramię zawiasu Sensys Do zastosowania z zawiasami Sensys za wyjątkiem 857i / 857 / 887 Zaślepki z indywidualnym nadrukiem lub przetłoczeniem dostarczane są tylko na specjalne zamówienie Stal niklowana Wersja Art. nr Bez logo szt. Z wytłoczonym logo ich szt. Zaślepka do zawiasu Sensys z zerowym uskokiem Do zastosowania z zawiasami Sensys 857i, 857, 887 Zaślepki z indywidualnym nadrukiem dostarczane są tylko na specjalne zamówienie Tworzywo sztuczne, kolor antracytowy Wersja Art. nr Bez logo szt. Z nadrukowanym logo ich szt. Zaślepka do puszki zawiasu Sensys Do zastosowania z zawiasami z puszką o wyglądzie Sensys Do zastosowania dla wszystkich wariantów puszek za wyjątkiem puszki Fix oraz puszki z zamontowanymi wkrętami do drewna Stal niklowana Wersja Art. nr Do puszki TH szt. Do puszki TB szt.

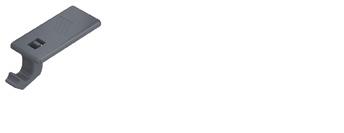

25 Zawias puszkowy do szybkiego montażu Sensys Akcesoria Amortyzator otwierania do zawiasu Sensys z zerowym uskokiem Do zastosowania z zawiasem Sensys 857i Nie można łączyć z ogranicznikiem kąta otwarcia Tworzywo sztuczne, kolor antracytowy Położenie drzwi Art. nr Drzwi nakładane szt. Drzwi nakładane na przegrodę szt. Ogranicznik kąta otwarcia do zawiasu Sensys 845i Ogranicznik kąta otwarcia do Sensys 857i Ogranicznik kąta otwarcia do Sensys 857i Do zmniejszenia kąta otwarcia drzwi sąsiadującymi z innymi elementami konstrukcyjnymi Eliminuje ryzyko uszkodzenia frontu Możliwość zastosowania w zawiasach bez cichego domykania / bez automatyki zamykania Tworzywo sztuczne, kolor biały Wskazówki montażowe, patrz informacje techniczne Wersja Art. nr Ograniczenie ze 110 do szt. Do zmniejszenia kąta otwarcia drzwi sąsiadującymi z innymi elementami konstrukcyjnymi Eliminuje ryzyko uszkodzenia frontu Możliwość zastosowania w zawiasach bez cichego domykania / bez automatyki zamykania Tworzywo sztuczne, kolor antracytowy Wskazówki montażowe, patrz informacje techniczne Wersja Art. nr Ograniczenie ze 15 do 105 lub szt. Do zmniejszenia kąta otwarcia drzwi sąsiadującymi z innymi elementami konstrukcyjnymi Eliminuje ryzyko uszkodzenia frontu Możliwość zastosowania w zawiasach bez cichego domykania / bez automatyki zamykania Tworzywo sztuczne, kolor antracytowy Wskazówki montażowe, patrz informacje techniczne Wersja Art. nr Ograniczenie ze 15 do 90 lub szt. Technik für Möbel 3

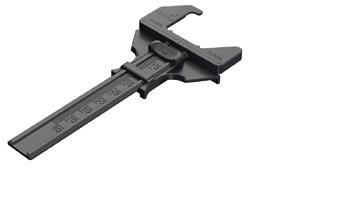

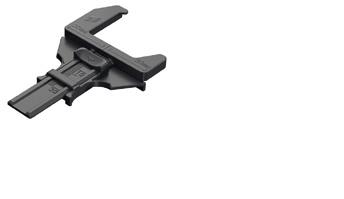

26 Zawias puszkowy do szybkiego montażu Sensys Akcesoria Szablon do prowadnika do przyklejania Do ustalenia pozycji prowadnika do przyklejania podczas procesu klejenia Wymagany wymiar można ustawić w zakresie od do 80 mm w odstępach co 1 milimetr Tworzywo sztuczne, kolor antracytowy Art. nr szt. Szablon do adaptera do przyklejania Do ustalenia pozycji adaptera do przyklejania podczas procesu klejenia Wymagany wymiar można ustawić w zakresie od do 30 mm w odstępach co 1 milimetr Tworzywo sztuczne, kolor antracytowy Art. nr szt. 4

27 Informacje techniczne Sensys Wskazówki dotyczące obróbki Ilość zawiasów na jedne drzwi Czynnikami decydującymi o ilości zawiasów na jedne drzwi jest ich wysokość, szerokość, ciężar oraz materiał, z którego zostały wykonane. Występujące w praktyce czynniki są różne w różnych przypadkach. Dlatego też wymienione na rysunku ilości zawiasów są tylko ilościami zalecanymi. W przypadkach wątpliwych zaleca się próbny montaż zawiasów i ewentualne zwiększenie ich liczby. Ze względu na stabilność drzwi odległość X pomiędzy zawiasami powinna być możliwie jak największa. Odległość X powinna wynosić co najmniej 80 mm. Wysokość drzwi ,7 3 13,7 X Szerokość drzwi , mm Wymiary konstrukcyjne Obrys klejenia Adapter do przyklejania Obrys klejenia Prowadnik do przyklejania 59 K K Złożoność procesu klejenia Złożoność procesu klejenia Zapewnienie trwałego i tym samym bezpiecznego połączenia okucia z frontem mebla zależy od wielu czynników, na które firma ich nie ma wpływu. Dlatego też producent mebli musi zawsze brać pod uwagę czynniki wymienione poniżej jako przykładowe. Różnorodność materiałów i wykończeń powierzchni frontów meblowych Materiały stosowane w meblarstwie obejmują między innymi szkło. Różne rodzaje szkła mogą charakteryzować się bardzo różnymi właściwościami. Przykładowo szkło, które pokryte jest folią (w niektórych przypadkach również folią lustrzaną), szkło laminowane (czasem z zespoloną folią, która nie przepuszcza promieniowania UV), szkło hartowane (ESG) lub kolorowe szkło float. Ponad to właściwości powierzchni mają wpływ na wybór kleju i technologii klejenia. Jako przykłady można wymienić tu powierzchnie strukturalne, powierzchnie szorstkie (satynowane) lub lakierowane. Ustalenie typu kleju Przy wyborze typu kleju należy zwrócić uwagę na materiał, do którego ma być użyty. Do łączenia ze szkłem stosowane są często kleje UV, których utwardzenie następuje pod wpływem działania promieniowania UV. Jednak nie zawsze jest możliwe zastosowanie tego typu kleju, na przykład ze względu na ograniczoną przepuszczalność światła niektórych rodzajów szkła. W takich przypadkach należy stosować inne, odpowiednie kleje, np. kleje dwuskładnikowe. Proces klejenia W zależności od wybranego kleju należy zastosować odpowiedni proces klejenia. Przykładowo w przypadku klejenia za pomocą klejów utwardzanych UV należy zwrócić uwagę nie tylko na odpowiednie wyczyszczenie klejonych powierzchni, ale także na odległość i zasięg promieniowania źródła światła UV, czas ekspozycji i temperaturę klejonych materiałów oraz temperaturę otoczenia. Trwałość wiązania Czynnikami wpływającymi na zmniejszenie stabilności wiązania mogą być przykładowo temperatura, wilgotność, nadmierne obciążenia statyczne lub dynamiczne (wynikające np. wyboru zbyt ciężkich drzwi). Producent mebla powinien oszacować zagrożenia resztkowe wynikające z ewentualnego uszkodzenia wiązania. Należy unikać konstrukcji o granicznych wartościach. Wnioski Ze względu na liczne czynniki, firma ich nie może wskazać określonego typu kleju oraz technologii klejenia. Adapter musi zostać przyklejony do drzwi przez specjalistę (szklarza), który dobierze również odpowiedni klej oraz technologię klejenia, uwzględniając przy tym specyficzne właściwości drzwi. Technik für Möbel 5

28 Informacje techniczne Sensys Wskazówki montażowe Montaż Demontaż Regulacja nałożenia Regulacja głębokości (-) (+) (-) (+) PZ PZ Regulacja wysokości (+) PZ (-) Montaż puszki zawiasu max. Nm

29 Informacje techniczne Sensys Wskazówki montażowe Montaż ogranicznika kąta otwarcia do zawiasu Sensys 857i z zerowym uskokiem Montaż ogranicznika kąta otwarcia do zawiasu Sensys 857i z zerowym uskokiem Montaż ogranicznika kąta otwarcia do zawiasów Sensys 845i, Sensys 839i W za pomocą wkrętaka 80 SL 3,5 Montaż amoryzatora otwierania 90 Technik für Möbel 7

30 Kryteria jakości Zawiasy puszkowe Jakość spełniająca wszelkie wymagania Jakość spełniająca wszelkie wymagania Jakość zawiasów podlega nieustannej kontroli. Pod uwagę brane są różnorodne i indywidualne wymagania dotyczące jakości stawiane przez rynek i branże. Rysunki poniżej przedstawiają niektóre z przeprowadzanych testów, którym poddawane są zawiasy. Zakres stosowania Zawiasy ich nadają się do stosowania w meblach mieszkaniowych, kuchennych, łazienkowych i biurowych. Obciążenie Podane przy produktach kryteria jakościowe spełniają wymagania normy EN oraz spełniają wymagania testów wytrzymałościowych zgodnie z podanym poziomem. W celu uzyskania dalszych informacji prosimy o kontakt z przedstawicielem firmy ich. Testy korozyjne Zawiasy ich spełniają wytyczne dotyczące badań korozyjnych zgodnie z normą DIN EN ISO 97-01, 48 godzin testów w neutralnej mgle solnej (NSS) oraz normą DIN EN ISO , 9 godzin testów kondensacji ze zmienną temperaturą i wilgotnością powietrza (AHT). Gwarancja jakości Procesy gwarantujące zawiasom firmy ich wysoką jakość uzyskały certyfikat EN ISO 9001, certyfikat nr DE Test na zużycie Drzwi zostają poddane określonej liczbie cykli otwierania i zamykania. Test na zamykanie Drzwi zostają otwarte do kąta 30, a następnie poprzez bloczek zamykane z tej pozycji siłą opadającego obciążenia. F F S F G G G 30 Test na działanie sił poziomych Drzwi zostają otwarte przy pomocy określonej siły F poza przewidziany kąt otwarcia. (Ten test dotyczy tylko zawiasów z kątem otwarcia < 135.) Test na działanie sił pionowych Drzwi zostają obciążone określonym ciężarem G, a następnie poddane określonej liczbie cykli otwierania i zamykania. F F G 8

31 Dbamy o środowisko naturalne, co potwierdza EMAS, najbardziej restrykcyjny na świecie system zarządzania środowiskiem. Nasze standardy korporacyjne uwzględniają odpowiedzialność za ochronę środowiska naturalnego. Przepisy ustawowe uznajemy za wymagania minimalne. Oprócz spełnienia wymogów określonych prawem niezbędne jest codzienne podejmowanie przez pracowników starań zmierzających w kierunku oszczędności energii i zasobów w osobistym miejscu pracy, co ma na celu sprostanie globalnym wyzwaniom ekologii w najbliższej przyszłości. Z tego też powodu korzystanie z energii i zasobów odgrywa kluczową rolę w utrzymaniu przewagi konkurencyjnej. W 199 roku utworzono ogólnoeuropejski wydział ds. ochrony środowiska, którego zasady zrównoważonego rozwoju dotyczące ochrony środowiska oraz bezpieczeństwa i higieny pracy, wyznaczają konsekwentnie od 1993 roku ramy działania dla naszej grupy przedsiębiorstw. W 199 r. wprowadziliśmy systemy zarządzania środowiskiem zgodnie z europejskim rozporządzenie EMAS (system zarządzania i audytu ekologicznego), w tym także ISO , które ma kluczowe znaczenie w tym kontekście. Wprowadziliśmy w ten sposób wspólne podejście do identyfikacji wykorzystania potencjału w zakresie efektywnego wykorzystania energii i zasobów, a także zapewnienia działań zgodnych z prawem. Rezultaty są imponujące. Projekty przyjazne środowisku Innowacyjne projekty wyrażają nasze podejście do zarządzania środowiskiem. Na przykład zapotrzebowanie na energię pierwotną w naszych nowych zakładach produkcyjnych jest do 75% niższe od wymagań wymaganych w przepisach budowlanych. Konsekwentne wykorzystujemy materiały drewnopochodne w naszych budynkach komercyjnych, co stawia nas na czele stosowania trwałych i odnawialnych materiałów budowlanych, ponieważ drewno już w trakcie wzrostu pochłania z atmosfery ogromne ilości szkodliwego CO. 015 roku testujemy trzy nowe pojazdy, z których każdy wykorzystuje różne systemy napędowe, w celu przetestowania praktycznej przydatności napędów elektrycznych w różnych sytuacjach. W naszym indyjskim zakładzie produkcyjnym metale ciężkie są absorbowane ze ścieków przy użyciu innowacyjnej metody wykorzystującej algi. W naszej fabryce w Chinach ogrzewanie obiektów mieszkalnych dla personelu czy ciepłej wody w stołówce są efektem zasilania energią słoneczną. Przykłady sukcesów Pomiędzy 1997 a 015 rokiem zdołaliśmy obniżyć emisję zanieczyszczeń do środowiska w naszych fabrykach prowadnic oraz systemów szuflad w miejscowości Kirchlengern-Bünde: Właściwe zużycie wody 45 % Właściwe zużycie prądu 10 % Właściwe zużycie ciepła 73 % Właściwa emisja CO 30 % Liczne nagrody odzwierciedlają nasze zaangażowanie w ochronę środowiska. W 009 roku Komisja Europejska w ramach Green Building Award uhonorowała nasz zeroenergetyczny budynek ich Forum. W 01 roku zdobyliśmy nagrodę zrównoważonego rozwoju przyznaną przez fundację East Westphalian Business Environment za projekt edukacji ekologicznej prowadzony od 0 lat. Technik für Möbel

32 Art. nr: _Sensys_1118_HON/pl _Sensys_HON/pl
