1 5.7 Systemy identyfikacji Drukarka termotransferowa TrakMark DS, druk dwustronny Drukarka TrakMark DS jest przemysłową drukarką termotransferową, przeznaczoną do wykonywania nadruków po obu stronach oznaczenia jednocześnie. Umożliwia ona nadruk takiego samego tekstu z obu stron oznacznika, jak też innego po każdej stronie. Zaleta druku dwustronnego może być wykorzystana także w innych zastosowaniach, gdzie nadruk po obu stronach oznaczenia umożliwia redukcję długości oznacznika o 50%. Wynika to z tego, że oznaczenie, które do tej pory było np. zapisywane w jednej linijce możemy podzielić na dwie linijki, a dzięki temu skrócić długość oznacznika o połowę i zaoszczędzić 50% kosztów materiałowych. Tagprint Pro, intuicyjny, profesjonalny program do projektowania i wydruku oznaczeń został opracowany w celu umożliwienia klientom wydruku zarówno takiego samego tekstu po obu stronach, jak też dwóch niezależnych, każdy po swojej. Oznaczenie takie może zawierać znaki alfanumeryczne, symbole oraz kody paskowe i punktowe. Drukarka TrakMark DS. Drukarka termotransferowa TrakMark DS Metoda druku Termotransfer Typ głowicy drukującej 300 dpi, płaska Prędkość druku 127 mm/s Maksymalna szerokość druku 107,95 mm Maksymalna długość druku 2000 mm Złącza drukarki RS-232 C, USB 2.0, Ethernet 10/100 Base-T Obsługiwane kody kreskowe Standard i 2D Wymiary (D x W x S) 554 x 395 x 248 mm Pamięć drukarki 64 MB RAM Waga 21 kg Nr art. Typ TrakMark DS P4000 Perforator S4000 Nóż tnący Zastrzeżone prawo do ewentualnych zmian technicznych. Zalecane materiały Obsługiwane materiały eksploatacyjne Oznaczniki termokurczliwe: Materiał ciągły TLFX, TULT, TCGT Szyldy oznacznikowe: Format drabinkowy TIPTAG VA Szyldy oznacznikowe: Materiał ciągły TIPTAG, TIPTAG PU 514

2 Systemy identyfikacji 5.7 Drukarka termotransferowa TT4000+ Drukarki termotransferowe HellermannTyton serii Premium zostały zaprojektowane z myślą o zastosowaniach przemysłowych dla klientów o średnim i dużym zapotrzebowaniu na wydruk oznaczeń. Głowica 300 dpi spełnia wszystkie standardy wymagane do drukowania kodów, znaków ostrzegawczych, skomplikowanych logo i pisemnych informacji. Opcjonalne akcesoria jak perforator i nóż zostały opracowane do współpracy z drukarką w celu podwyższenia użyteczności i efektywności systemu. TT4000+ nadaje się idealnie do wydruku zarówno grafiki o dużej rozdzielczości i kodów matrycowych 2D, jak też do oznaczeń alfanumerycznych, standardowej grafiki i zwykłych kodów paskowych na etykietach samoprzylepnych oraz materiałach tworzywowych, jak koszulki termokurczliwe i szyldy oznaczeniowe TIPTAG. Prędkość druku, w zależności od rodzaju materiału może wynosić do 125 mm/s. Standardowe ustawienia głowicy można zmieniać przy pomocy prostego narzędzia dołączanego do drukarki. Wytrzymała głowica termotransferowa oferuje najwyższą dostępną na rynku jakość i posiada gwarancję bezawaryjnej pracy przez 24 miesiące lub 50 km w trybie termotransferowym. Projektowanie profesjonalnych oznaczeń przemysłowych ułatwia program HellermannTyton do projektowania i wydruku Tagprint Pro. Oprogramowanie pozwala na tworzenie zarówno prostych oznaczeń, jak też oznaczeń spełniających najbardziej wymagające potrzeby klientów. Drukarka TT Drukarka termotransferowa TT4000+ Metoda druku Typ głowicy drukującej Prędkość druku Maksymalna szerokość druku Maksymalna długość druku Złącza drukarki Obsługiwane kody kreskowe Wymiary (D x W x S) Pamięć drukarki Waga Zalecane materiały Obsługiwane materiały eksploatacyjne Termotransfer 300 dpi, płaska 30, 40, 50, 75, 100, 125 mm/s 105,6 mm 1000 mm RS 232 C, USB 2.0, Ethernet 10/100 Base T, LPD, DHCP, FTP, SMTP, SNMP, NTP Standard i 2D 446 x 274 x 242 mm 2 MB RAM 9 kg Oznaczniki termokurczliwe do oznaczania przewodów Materiał ciągły - TLFX, TULT, TCGT Format drabinkowy ShrinkTrak Szyldy do oznaczania wiązek przewodów Materiał ciągły - TIPTAG, TIPTAG PU Format drabinkowy TIPTAG VA Etykiety samolaminujące do oznaczania przewodów Etykiety samoprzylepne Helatag 320, 322, 1209 Etykiety do oznaczania powierzchni płaskich Etykiety samoprzylepne - Helatag 823, 1203, 1204, 1205, 1206, 1208, 1210, 1211, 1212, 1213 Nr art. Typ TT dpi P4000 Perforator S4000 Nóż tnący Zastrzeżone prawo do ewentualnych zmian technicznych. Do projektowania i wydruku oznaczeń polecamy program Tagprint Pro, str

3 5.7 Systemy identyfikacji Drukarka termotransferowa TT420+ TT420+ jest drukarką termotransferową klasy podstawowej, przeznaczoną dla użytkowników o małych i średnich potrzebach w zakresie ilości wydruków. Drukarka została specjalnie zaprojektowana do wykonywania nadruków na standardowych materiałach eksploatacyjnych HellermannTyton. Wytrzymała, dwuwarstwowa obudowa chroni wewnętrzny mechanizm przed pyłem i uszkodzeniami zewnętrznymi, a przemysłowa głowica drukująca o długim czasie życia pozwala na wydruk 25 km etykiet samoprzylepnych. Jako mała i lekka drukarka może być szybko instalowana w dowolnym miejscu, przez co można ją łatwo przemieszczać pomiędzy stanowiskami pracy. Do prostego i szybkiego projektowania profesjonalnych oznaczeń przemysłowych polecamy stosowanie programu Tagprint Pro. Program ten wykorzystuje intuicyjny interfejs graficzny i zapewnia wystarczająco dużo możliwości, aby usatysfakcjonować nawet najbardziej wymagającego klienta. Zastosowanie Drukarkę TT420+ nie posiada praktycznie żadnych ograniczeń jeśli chodzi o zastosowanie. Może być zarówno używana do oznaczania produktów w obszarze logistyki, przewodów, kabli i wiązek w przemyśle elektrotechnicznym, jak też do wydruku biletów wstępu do kina. Drukarka termotransferowa TT420+. Drukarka termotransferowa TT420+ Metoda druku Typ głowicy drukującej Prędkość druku Maksymalna szerokość druku Maksymalna długość druku Złącza drukarki Obsługiwane kody kreskowe Wymiary (D x W x S) Pamięć drukarki Waga Zalecane materiały Obsługiwane materiały eksploatacyjne Termotransfer 300 dpi, płaska do 76 mm/s 108 mm 609 mm Port szeregowy, port równoległy, USB Standard oraz 2D 314 x 188 x 213 mm 2 MB RAM 2,8 kg Oznaczniki termokurczliwe do oznaczania przewodów Format drabinkowy ShrinkTrak Szyldy do oznaczania wiązek przewodów Format drabinkowy TIPTAG VA Etykiety samolaminujące do oznaczania przewodów Etykiety samoprzylepne Helatag 320, 322, 1209 Etykiety do oznaczania powierzchni płaskich Etykiety samoprzylepne - Helatag 823, 1203, 1204, 1205, 1206, 1208, 1210, 1211, 1212, 1213 Nr art TT420+ Typ! Technologia termotransferowa nadaje się idealnie do precyzyjnego druku kodów kreskowych i znaków graficznych 516

4 Systemy identyfikacji 5.7 Skorzystaj z tabeli doboru w celu znalezienia właściwej kombinacji materiału, taśmy barwiącej i rodzaju oznaczenia, odpowiedniej dla twojej aplikacji. Materiał etykiety / oznaczenia 1210/1211/1212/1213 Właściwości Odporny na ścieranie Odporny na zadrapania Częściowo odporny na ścieranie Odporny na oleje / benzyny Odporny na alkohole Odporny na wytrawianie Dopuszczenia Taśma barwiąca TT Zastosowanie TT932DOUT Maszyny i urządzenia: Panele sterownicze, Rozdzielnice TT940DOUT TT822OUT Technika kolejowa: Panele sterujące 1204 TT940DOUT Opakowania, Lotnictwo, Tabliczki znamionowe TT822OUT Motoryzacja: Przewody hamulcowe i klimatyzacyjne w kom. silnika, TTDTHOUT Elektronika, Czujniki temperatury, Tabliczki znamionowe TT932DOUT Maszyny i urządzenia: Panele sterownicze, Rozdzielnice 823/1206/1207 TT932DOUT Silniki elektryczne (rotor/stator, oznaczenia produkcyjne) TT940DOUT Opakowania, Elektronika: Oznaczenia elementów, TT822OUT Rozdzielnice; Znaki ostrzegawcze TTDTHOUT Elektronika, Czujniki temperatury, Tabliczki znamionowe 1203/951 TT940DOUT Elektronika: Tabliczki znamionowe; TT822OUT Motoryzacja: Tabliczki znamionowe (Dopuszczenie KBA) TTDTHOUT TT932DOUT Maszyny i urządzenia: Panele sterownicze, Rozdzielnice 1209/320/322 TT896DOUT Ogólne oznaczenia kabli i przewodów TT932DOUT Technika kolejowa: Kable zasilające, Kable światłowodowe TT940DOUT Telekomunikacja: Przewody ADSL/HF TT822OUT Elektronika: Oznaczenia przewodów 1208 TT822OUT Elektronika: Oznaczenia zabezpieczające TT932DOUT Technika kolejowa: Kable zasilające, Kable światłowodowe 1205/321/917 TT822OUT Elektronika: Oznaczenia elementów TT932DOUT Technika kolejowa: Kable zasilające, Kable światłowodowe TT940DOUT Telekomunikacja: Przewody ADSL/HF ShrinkTrak TTDTHOUT Przeznaczone do oznaczników w zastosowaniach wojskowych wg TTRC+ MIL-STD-202G (Metoda 215J) TT822OUT8 Szara taśma przeznaczona do nadruku na ciemnych mat. TTRW Biała taśma przeznaczona do nadruku na ciemnych materiałach TULT / TCGT TTDTHOUT Przeznaczone do oznaczników w zastosowaniach wojskowych wg TTRC+ MIL-STD-202G (Metoda 215J) TT822OUT8 Szara taśma przeznaczona do nadruku na ciemnych mat. TTRW Biała taśma przeznaczona do nadruku na ciemnych materiałach TIPTAG TLFX / TIPTAG VA TTDTHOUT Wyśmienita czytelność druku i bardzo dobra wytrzymałość na ścieranie TTRC+ Wyśmienita wytrzymałość na ścieranie i bardzo dobra czytelność druku TTDTHOUT Wyśmienita czytelność druku i bardzo dobra wytrzymałość na ścieranie 517

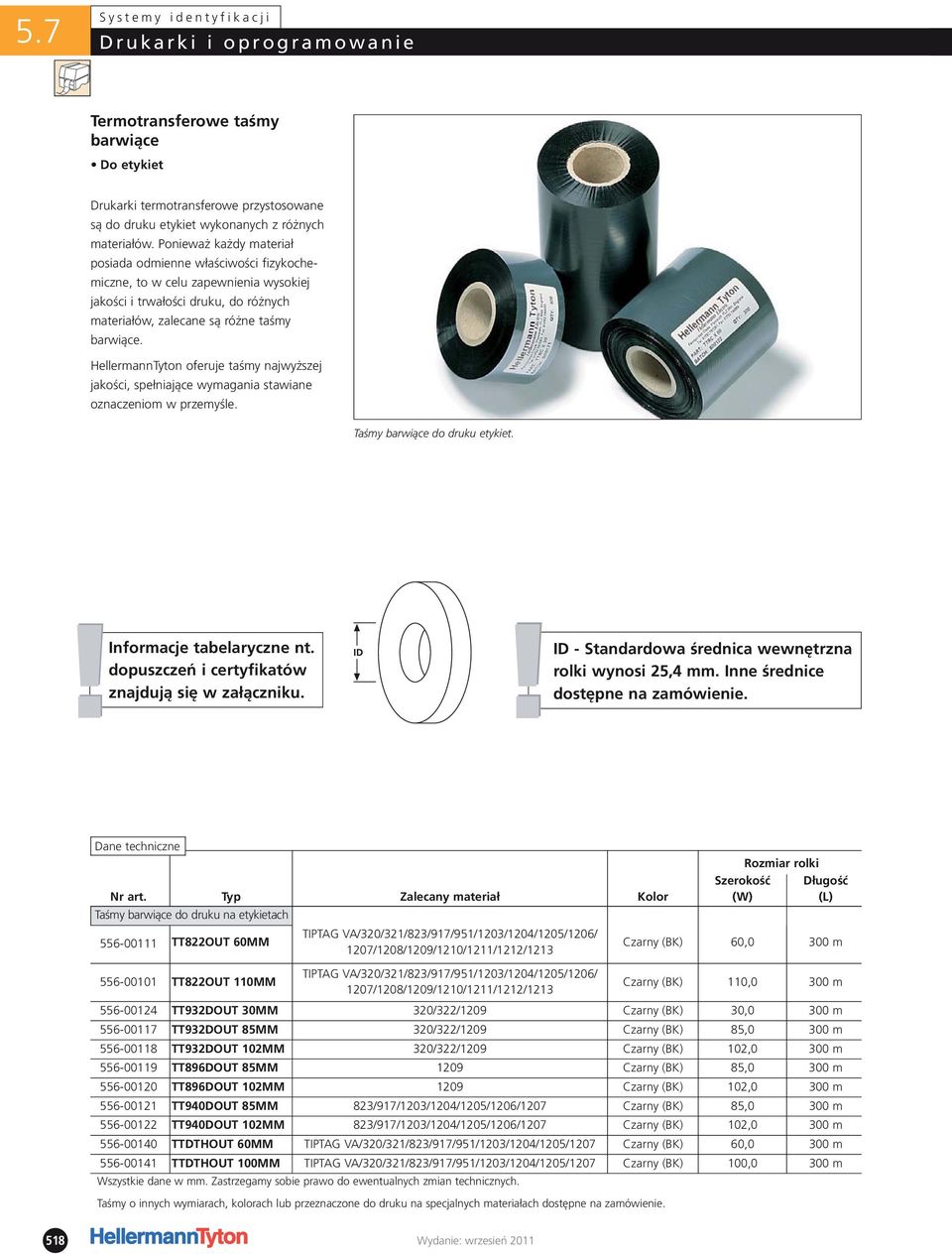

5 5.7 Systemy identyfikacji Termotransferowe taśmy barwiące Do etykiet Drukarki termotransferowe przystosowane są do druku etykiet wykonanych z różnych materiałów. Ponieważ każdy materiał posiada odmienne właściwości fizykochemiczne, to w celu zapewnienia wysokiej jakości i trwałości druku, do różnych materiałów, zalecane są różne taśmy barwiące. HellermannTyton oferuje taśmy najwyższej jakości, spełniające wymagania stawiane oznaczeniom w przemyśle. Taśmy barwiące do druku etykiet.! Informacje tabelaryczne nt. dopuszczeń i certyfikatów znajdują się w załączniku.! ID - Standardowa średnica wewnętrzna rolki wynosi 25,4 mm. Inne średnice dostępne na zamówienie. Nr art. Typ Zalecany materiał Kolor Taśmy barwiące do druku na etykietach TT822OUT 60MM TIPTAG VA/320/321/823/917/951/1203/1204/1205/1206/ 1207/1208/1209/1210/1211/1212/1213 Rozmiar rolki Szerokość (W) Długość (L) Czarny (BK) 60,0 300 m TT822OUT 110MM TIPTAG VA/320/321/823/917/951/1203/1204/1205/1206/ 1207/1208/1209/1210/1211/1212/1213 Czarny (BK) 110,0 300 m TT932DOUT 30MM 320/322/1209 Czarny (BK) 30,0 300 m TT932DOUT 85MM 320/322/1209 Czarny (BK) 85,0 300 m TT932DOUT 102MM 320/322/1209 Czarny (BK) 102,0 300 m TT896DOUT 85MM 1209 Czarny (BK) 85,0 300 m TT896DOUT 102MM 1209 Czarny (BK) 102,0 300 m TT940DOUT 85MM 823/917/1203/1204/1205/1206/1207 Czarny (BK) 85,0 300 m TT940DOUT 102MM 823/917/1203/1204/1205/1206/1207 Czarny (BK) 102,0 300 m TTDTHOUT 60MM TIPTAG VA/320/321/823/917/951/1203/1204/1205/1207 Czarny (BK) 60,0 300 m TTDTHOUT 100MM TIPTAG VA/320/321/823/917/951/1203/1204/1205/1207 Czarny (BK) 100,0 300 m Wszystkie dane w mm. Zastrzegamy sobie prawo do ewentualnych zmian technicznych. Taśmy o innych wymiarach, kolorach lub przeznaczone do druku na specjalnych materiałach dostępne na zamówienie. 518

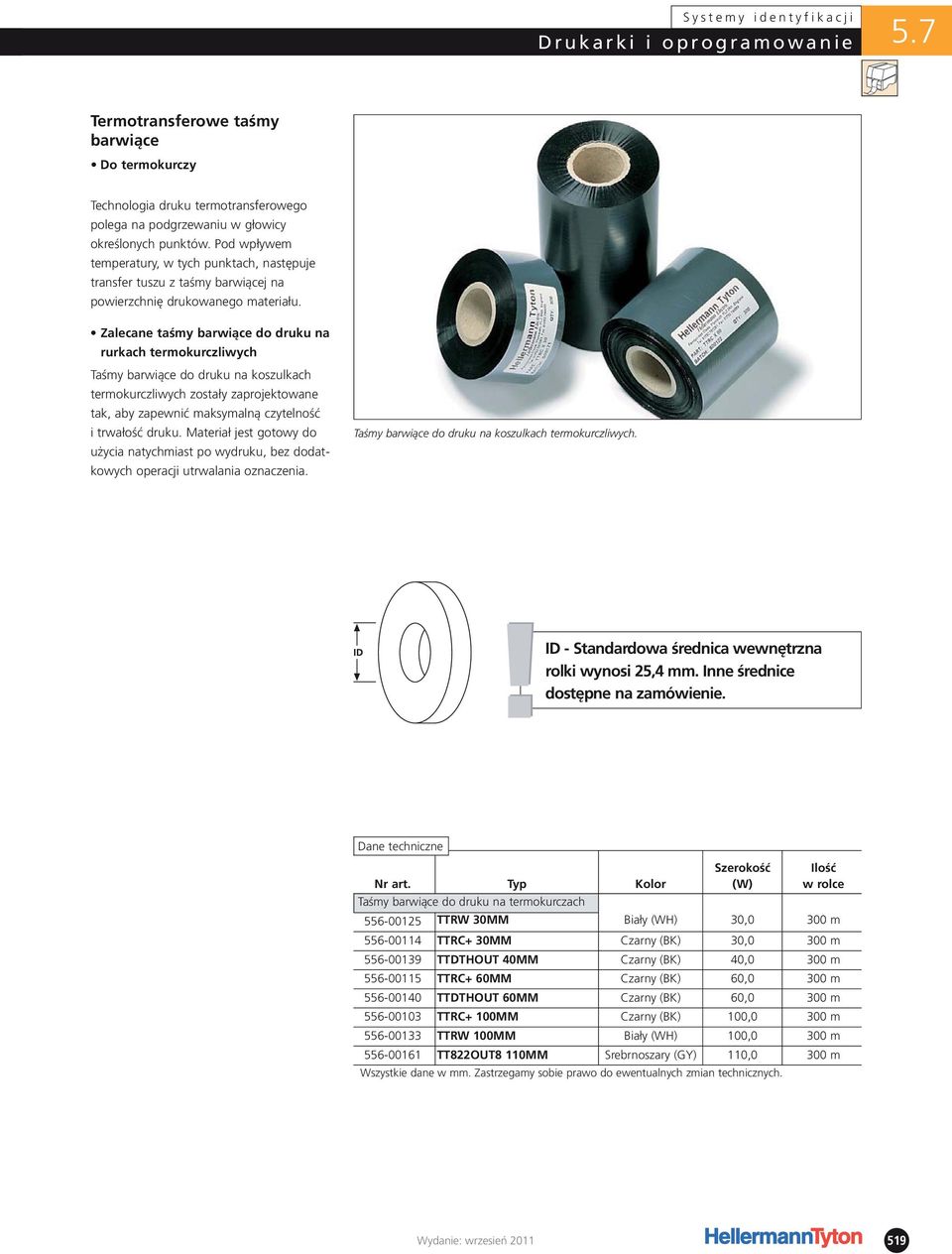

6 Systemy identyfikacji 5.7 Termotransferowe taśmy barwiące Do termokurczy Technologia druku termotransferowego polega na podgrzewaniu w głowicy określonych punktów. Pod wpływem temperatury, w tych punktach, następuje transfer tuszu z taśmy barwiącej na powierzchnię drukowanego materiału. Zalecane taśmy barwiące do druku na rurkach termokurczliwych Taśmy barwiące do druku na koszulkach termokurczliwych zostały zaprojektowane tak, aby zapewnić maksymalną czytelność i trwałość druku. Materiał jest gotowy do użycia natychmiast po wydruku, bez dodatkowych operacji utrwalania oznaczenia. Taśmy barwiące do druku na koszulkach termokurczliwych.! ID - Standardowa średnica wewnętrzna rolki wynosi 25,4 mm. Inne średnice dostępne na zamówienie. Nr art. Typ Kolor Szerokość (W) Ilość w rolce Taśmy barwiące do druku na termokurczach TTRW 30MM Biały (WH) 30,0 300 m TTRC+ 30MM Czarny (BK) 30,0 300 m TTDTHOUT 40MM Czarny (BK) 40,0 300 m TTRC+ 60MM Czarny (BK) 60,0 300 m TTDTHOUT 60MM Czarny (BK) 60,0 300 m TTRC+ 100MM Czarny (BK) 100,0 300 m TTRW 100MM Biały (WH) 100,0 300 m TT822OUT8 110MM Srebrnoszary (GY) 110,0 300 m Wszystkie dane w mm. Zastrzegamy sobie prawo do ewentualnych zmian technicznych. 519

7 5.7 Systemy identyfikacji Akcesoria do drukarek termotransferowych S4000 Nóż tnący Nóż do drukarki termotransferowej pozwala na cięcie rurki termokurczliwej na nastawnią przez operatora długość. Pozwala to na szybką i łatwą produkcję oznaczników termokurczliwych o dowolnych wymiarach i z dowolnym nadrukiem realizowanym w drukarce, na bazie rurki termokurczliwej w formie ciągłej (na rolce). Nóż może być także używany do cięcia etykiet na przykład w formie ciągłej. Jest on w prosty sposób podłączany do drukarki z przodu. Drukarka podczas startu automatycznie rozpoznaje nóż i go inicjalizuje. Pojemnik zbierający jest przydatnym dodatkiem, szczególnie w przypadku małych etykiet lub oznaczników termokurczliwych. Nóż S4000 jest przeznaczony zarówno do modelu TT4000+ jak też TrakMark DS. P4000 Perforator Podobnie jak nóż S4000, perforator P4000 montuje się prosto i szybko z przodu drukarki. Pozwala on na ogromny wzrost użyteczności drukarki, szczególnie przy druku dużej ilości oznaczeń. Perforator jest przede wszystkim zalecany do stosowania w produkcji oznaczników termokurczliwych na rurkach termokurczliwych w formie ciągłej (na rolce), tam gdzie oznaczenia są niepowtarzalne na przykład zawierające automatycznie inkrementowany nr seryjny. Perforator P4000 posiada także funkcję pełnego docinania, którą można powiązać z funkcją perforowania. Perforator P4000 do obu modeli drukarek TT4000+ i TrakMark DS. Nr art. Typ S4000 Nóż tnący P4000 Perforator Kaseta zbierająca do S

8 Systemy identyfikacji 5.7 Program do projektowania oznaczeń Tagprint Pro Właściwości Tagprint Pro to prosty w obsłudze program do profesjonalnego projektowania etykiet. Dzięki szerokiej gamie oferowanych funkcji idealnie pasuje do stosowania w przemyśle. Można projektować oznaczenia wykorzystujące zarówno tekst i grafikę, jak też dowolne kody paskowe i 2D. Funkcje takie jak wydruk seryjny, czy współpraca z bazą danych umożliwiają automatyzację wydruku. Oprócz etykiet możliwe jest także projektowanie innych oznaczeń jak np. oznaczeń na rurkach termokurczliwych, przywieszkach i szyldach oznaczeniowych HellermannTyton. Tagprint Pro współpracuje z dowolnymi drukarkami obsługiwanymi przez system Windows. Mogą to być drukarki igłowe, laserowe, atramentowe czy termotransferowe. Dzięki temu jest bardzo uniwersalnym na - rzędziem, używanym zarówno do produkcji różnego rodzaju etykiet, jak też do projektowania i wydruku oznaczeń na specjalnie przygotowanych tworzywach sztucznych. Profesjonalny program do projektowania oznaczeń Tagprint Pro. Nowe właściwości wersji 2.0 Sekwencja alfanumeryczna Wydruk na kilku drukarkach jednocześnie Wstępne przygotowanie wydruku, który można następnie obrabiać Import danych zewnętrznych Dodatkowe kody paskowe Inwersja, rotacja i odbicie lustrzane rysunków Obsługa w wielu nowych językach, w tym w j. polskim Dokumentacja pracy w osobnym pliku log Dokładniejsza definicja wysokości czcionki do 1/10 punktu Wydruk z kompensacją odległości pomiędzy wyrazami przy nadruku na oznacznikach termokurczliwych Zmiana odstępów pomiędzy znakami Kompatybilność ze wszystkimi danymi Tagprint Pro 1.0 I wiele więcej! Wymagania systemu Komputer zgodny ze standardem IBM PC Windows 98SE, ME, NT4.0, 2000, XP lub Vista Minimum 128 MB pamięci operacyjnej 160 MB wolnego miejsca na dysku twardym Nr art. Typ Nośnik Ilość w opak Tagprint Pro 2.0 CD-ROM 1 521
