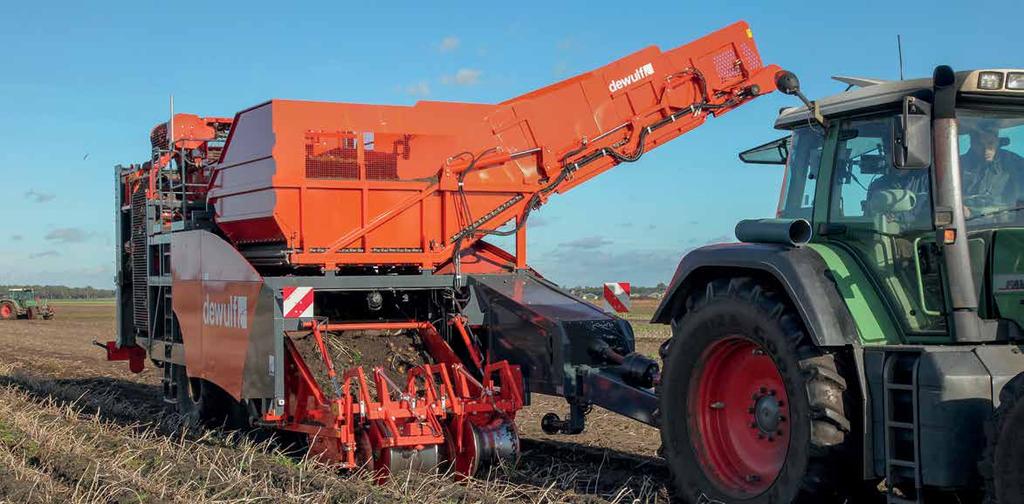

1 Uprawa gleby Sadzenie ziemniaków Zbiór Składowanie Sortowanie DEWULF R2060 CIĄGNIONY DWURZĘDOWY KOMBAJN Z TAŚMAMI PRZESIEWAJĄCYMI

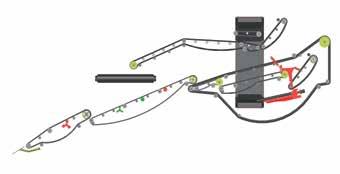

2 SZEŚĆ WARIANTÓW DZIĘKI MODUŁOWEJ KONSTRUKCJI RS2060 RA2060 W poszczególnych krajach i regionach panują odmienne warunki. Powoduje to zróżnicowanie wymogów i potrzeb w odniesieniu do kombajnów. Z tego powodu model R2060 dostępny jest w sześciu różnych wariantach uwzględniających różne specyficzne warunki eksploatacji. Dzięki szerokiej gamie opcji firma Dewulf od ponad 70 lat oferuje indywidualne rozwiązania dla profesjonalnych plantatorów takich jak Państwo. s.4 s.4 RQ2060 RQA2060 s.6 s.6 RJS2060 RJA s.7 s.7

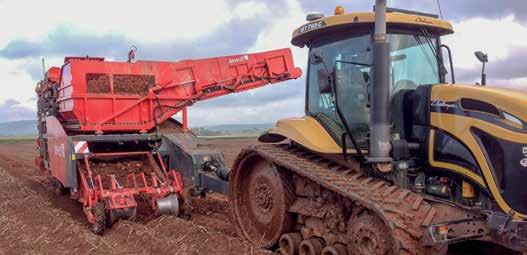

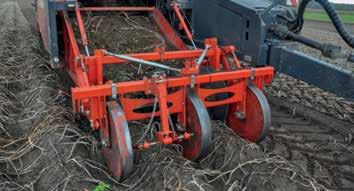

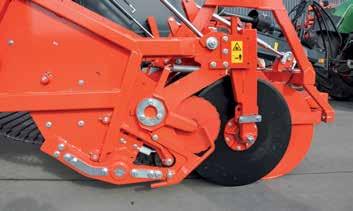

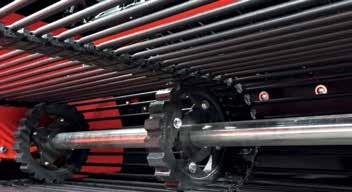

3 MASZYNA CIĄGNIONA O NAJWYŻSZEJ WYDAJNOŚCI Kombajn R2060 z wykopem bocznym szczyci się najwyższą wydajności na rynku 2-rzędowych kombajnów przesiewających. Standardowo jest on wyposażony w zestaw walców diabolo z APC (automatyczną kontrolą nacisku). Wrażliwość na zagęszczanie redlin ziemniaka może się zmieniać w zależności od warunków pogodowych. APC pozwala kierowcy ustawić wstępnie pożądany nacisk na walce diabolo zgodnie z aktualnymi potrzebami. Oprócz tego kombajn jest standardowo wyposażony w system automatycznego prowadzenia DAS (Dewulf Automatic Steering). Jednostka kopiąca może zostać opcjonalnie wyposażona w system automatycznej kontroli głębokości ADC (Automatic Depth Control), który nieprzerwanie utrzymuje optymalną głębokość roboczą. OPCJE QUICK CHANGE SYSTEM (QCS) ZESTAW DO ZIEMNIAKÓW Z NAPĘDZANYMI TARCZAMI TNĄCYMI HYDRAULICZNIE NAPĘDZANA TAŚMA PRZESIEWAJĄCA 1 Kombajn R2060 można wyposażyć w zestaw QCS z walcami diabolo do ziemniaków i zestaw QCS do cebuli. Wymiana zestawu trwa zaledwie 15 minut. Zestaw do ziemniaków z napędzanymi tarczami tnącymi zapobiega zagęszczaniu się redlin w mokrych warunkach. Pozwala to na lepsze czyszczenie maszyny. Ten zestaw do zbiorów składa się z trzech metalowych rolek podporowych (które służą również do zapewnienia kontroli głębokości) i największych (900 mm) napędzane hydraulicznie tarcz tnących spośród wszystkich ciągnionych kombajnów przesiewających. Maszyna R2060 wykorzystuje taśmę przesiewającą 1 o długości 1800 mm. Opcjonalnie może być ona napędzana hydraulicznie, co zapewnia płynną regulację prędkości, gwarantując pełną kontrolę. 3

4 RS2060 JEDNOSTKA KOPIĄCA RS2060 RA2060 Szerokość: 1500 mm Szerokość: 1650 mm o o APC (Automatic Pressure Control) DAS (Dewulf Automatic Steering) ADC (Automatic Depth Control) o o PRZENOŚNIKI PRZESIEWAJĄCE Długość przenośnika przesiewającego 1 [mm] Długość przenośnika przesiewającego 2 [mm] Długość przenośnika przesiewającego 3 [mm] ODDZIELANIE ŁĘCIN Rolka łętowa RA2060 CZYSZCZENIE I SORTOWANIE Wytrząsacz w przenośniku przesiewającym 1 o o 2 wytrząsacze w przenośniku przesiewającym 2 3 wytrząsacze w przenośniku przesiewającym 2 Wytrząsacz w przenośniku przesiewającym 3 o o Jednostka kolczatkowa 1 Jednostka czyszcząca - Jednostka kolczatkowa 2 Jednostka sortująca w przenośniku wyładowczym WYMIARY Długość całkowita [cm] Szerokość całkowita [mm] Wysokość całkowita [mm] Ciężar od [kg] Moc ciągnika od [KM] o o o o : standardowo o : opcjonalnie - : brak możliwości 4

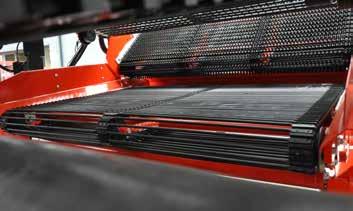

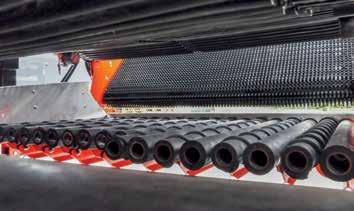

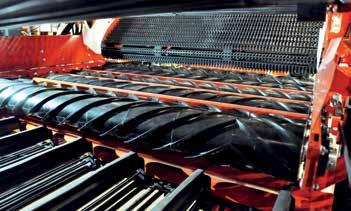

5 JEDNOSTKI CZYSZCZĄCE SPEŁNIAJĄCE PAŃSTWA POTRZEBY RJA RQA W warunkach dużej wilgotności gleby zbierane ziemniaki zlepiają się ze sobą, tworząc bryły. Kombajn R2060 najpierw transportuje ziemniaki przy pomocy szerokiej taśmy kolczatkowej, na której duże bryły są rozbijane na mniejsze, zanim dotrą do jednostki czyszczącej. Zwiększa to wydajność czyszczenia, zaś przepływ ziemniaków optymalnie rozkłada się na całej szerokości jednostki czyszczącej. Równoległoboczna konstrukcja umożliwia zmianę kąta nachylenia do 12,5 przy niezmienionym nachyleniu jednostki kolczatkowej. Konstrukcja równoległoboczna pomiędzy przenośnikiem przesiewającym 3, jednostką kolczatkową a jednostką czyszczącą sprawia, iż wysokości spadku są stałe niezależnie od pozycji jednostki czyszczącej. MODUŁ PRZESIEWAJĄCY MODUŁ AKSJALNY MODUŁ EASYCLEAN Jeżeli potrzebna jest dodatkowa wydajność w zakresie przesiewania, np. w przypadku lekkiej, piaszczystej gleby, rozwiązaniem jest moduł przesiewający. Może on zostać wyposażony również w wytrząsacz odśrodkowy zapewniający jeszcze większą moc przerobową. Moduł aksjalny posiada 18 rolek o regulowanej prędkości pracy. Zróżnicowanie długości rolek aksjalnych stanowi gwarancję wypełnienia elewatora podnoszącego na całej jego szerokości, co przekłada się na przyjazny dla produktu transport. Co więcej, moduł aksjalny jest wyposażony w system zapobiegający blokowaniu się kamieni. Moduł Easyclean stanowi idealny wybór dla plantatorów pracujących na polach o średnich warunkach glebowych lub borykających się z problemami ze zbryloną ziemią. Dzięki poprzecznie ustawionym parom rolek gwarantuje on niezmiernie skuteczne czyszczenie w najróżniejszych warunkach wilgotności gleby: od mokrych po suche. 5

6 RQ2060 JEDNOSTKA KOPIĄCA RQ2060 RQA2060 Szerokość: 1500 mm Szerokość: 1650 mm o o APC (Automatic Pressure Control) DAS (Dewulf Automatic Steering) ADC (Automatic Depth Control) o o PRZENOŚNIKI PRZESIEWAJĄCE Długość przenośnika przesiewającego 1 [mm] Długość przenośnika przesiewającego 2 [mm] Długość przenośnika przesiewającego 3 (zamknięty) [mm] Długość przenośnika przesiewającego 4 [mm] ODDZIELANIE ŁĘCIN Przenośnik łętowy RQA2060 CZYSZCZENIE Wytrząsacz w przenośniku przesiewającym 1 o o 2 wytrząsacze w przenośniku przesiewającym 2 3 wytrząsacze w przenośniku przesiewającym 2 o o Jednostka kolczatkowa 1 Jednostka czyszcząca - Jednostka kolczatkowa 2 WYMIARY Długość całkowita [cm] Szerokość całkowita [mm] Wysokość całkowita [mm] Ciężar od [kg] Moc ciągnika od [KM] : standardowo o : opcjonalnie - : brak możliwości 6

7 RJS2060 JEDNOSTKA KOPIĄCA RJS2060 RJA2060 Szerokość: 1500 mm Szerokość: 1650 mm o o APC (Automatic Pressure Control) DAS (Dewulf Automatic Steering) ADC (Automatic Depth Control) o o PRZENOŚNIKI PRZESIEWAJĄCE Długość przenośnika przesiewającego 1 [mm] Długość przenośnika przesiewającego 2 [mm] Długość przenośnika przesiewającego 3 [mm] ODDZIELANIE ŁĘCIN Rolka łętowa RJA2060 CZYSZCZENIE I SORTOWANIE Wytrząsacz w przenośniku przesiewającym 1 o o 2 wytrząsacze w przenośniku przesiewającym 2 3 wytrząsacze w przenośniku przesiewającym 2 Wytrząsacz w przenośniku przesiewającym 3 o o Jednostka kolczatkowa 1 Jednostka czyszcząca - Jednostka kolczatkowa 2 2 rolki odrzutowe 2 x 2 rzędy gumowych kołków o o o o WYMIARY Długość całkowita [cm] Szerokość całkowita [mm] Wysokość całkowita [mm] Ciężar od [kg] Moc ciągnika od [KM] : standardowo o : opcjonalnie - : brak możliwości 7

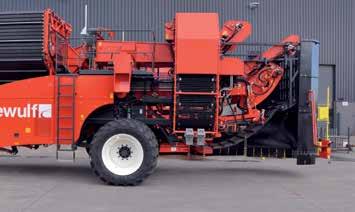

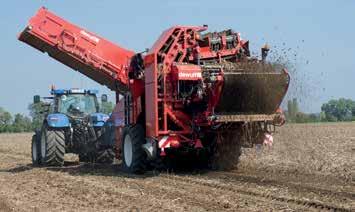

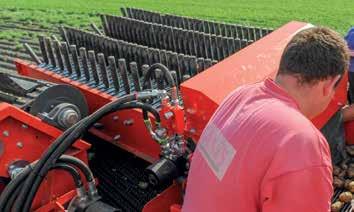

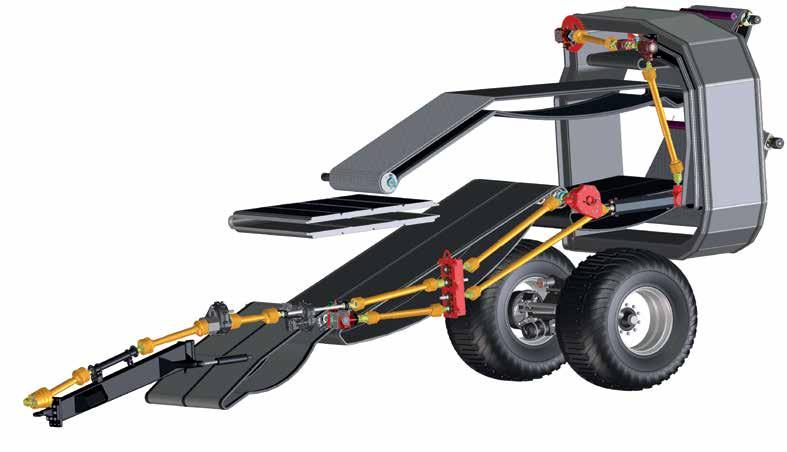

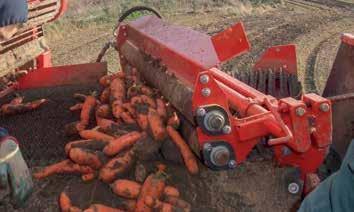

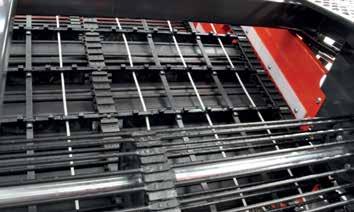

8 RQ2060 RQ RQA PRZENOŚNIK ŁĘTOWY Maszyny RQ2060 i RQA2060 są wyposażone w przenośniki łętowe do oddzielania łęcin od produktu. Odpowiednio 3 lub 4 zestawy sprężyn łętowych mają możliwość indywidualnej hydraulicznej regulacji wysokości. Dodatkowa, w pełni zamknięta taśma prętowa zapewnia bezproblemowe oddzielanie naci od produktu. Pozwala to na utrzymanie minimalnych wysokości spadku, gwarantując maksymalną jakość. RJ2060 RJS RJA 8 ELEWATOR J ROLKI ODRZUTOWE TAŚMA ODGINAJĄCA Elewator J o szerokości 900 mm dba o przyjazny dla produktu transport w górę, podobnie jak podnośnik pierścieniowy w innych modelach. Taki kształt elewatora zapewnia jednakże dodatkową przestrzeń na płaską jednostkę kolczatkową z systemem odchylania w wymaganym stopniu, by dopasowywać się do zbieranego produktu. Maszyna RJ2060 jest standardowo wyposażona w dwie rolki odrzutowe nad płaską jednostką kolczatkową. Rolki odrzutowe najlepiej sprawdzają się przy zbiorze marchwi i cebuli. Mają one możliwość regulacji wysokości i prędkości pracy z pozycji platformy sortowania oraz kabiny ciągnika. Istnieje także możliwość wyboru taśmy odginającej w rzędach 2 x 2, z regulacją prędkości pracy każdej z par. Pozycję ramy taśmy odginającej można stale zmieniać do dowolnego kąta ponad płaską jednostką kolczatkową, by efektywnie usuwać kamienie i bryły ziemi.

9 ROZŁADUNEK W RUCHU = MAKSYMALNA PRODUKTYWNOŚĆ Postój w czasie rozładunku to marnotrawstwo cennego czasu. Jest to czas, którego w wielu przypadkach brakuje, na przykład z powodu zmiennych warunków pogodowych. Z tego powodu firma Dewulf standardowo wyposaża swoje maszyny w opcję rozładunku kosza w ruchu. Dzięki takiemu rozwiązaniu nie ma potrzeby nieustannego przerywania procesu zbiorów celem dokonania wyładunku, co może zwiększyć produktywność nawet o 25%. Z myślą o zapewnieniu maszynie optymalnej stabilności do podwozia zamocowano obszerny kosz o pojemności 11 m³. Ruchoma część kosza sięga głęboko do wywrotnicy, minimalizując w ten sposób wysokość spadku. Z kabiny ciągnika znakomicie widać cały proces rozładunku. Monitorowanie napełniania kosza nie jest konieczne, gdyż standardowo odbywa się ono całkowicie automatycznie. Dzięki temu można w pełni skoncentrować się na zbiorze i rozładunku ziemniaków.

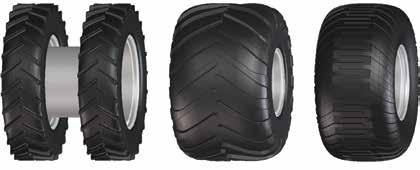

10 NIESPOTYKANY PRZEŚWIT DZIĘKI RÓŻNYM KONFIGURACJOM KÓŁ Standardowa Lewe: Trelleborg 850/45 B30.5 Prawe: Trelleborg 850/45 B30.5 Opcja 1 Lewe: Mitas 2 x /85 R34 Prawe: Trelleborg 850/45 B30.5 Opcja 2 Lewe: Mitas 2 x /85 R34 Prawe: Michelin 1000/50 R25 Opcja 3 Lewe: Michelin 1000/50 R25 Prawe: Michelin 1000/50 R25 Trelleborg Michelin Mitas MOCNE ARGUMENTY Najwyższy poziom dostępności na rynku. Wytrzymała oś tylna o promieniu skrętu 20 Standardowo 1000 obr./min. (opcjonalnie 540) Hamulce pneumatyczne ze zbiornikiem powietrza na kombajnie (opcjonalnie) Napęd hydrauliczny na oba koła (opcjonalny) 10

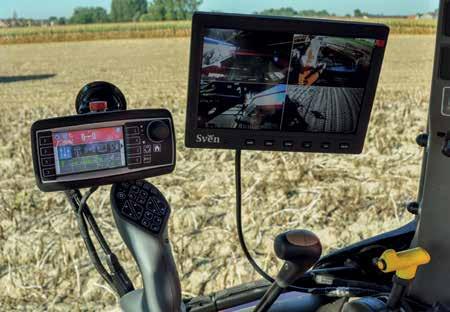

11 PROŚCIEJ ZNACZY SZYBCIEJ Maszyna R2060 zapewnia znakomitą widoczność jednostki kopiącej z ciągnika. Ergonomiczny joystick jest wygodny i łatwy w obsłudze. Ponadto wiele różnych parametrów prowadzenia zbioru można zapisać w 5 konfigurowalnych ustawieniach klawiszy. Pozwala to na całkowitą zmianę konfiguracji maszyny za pomocą jednego naciśnięcia przycisku.

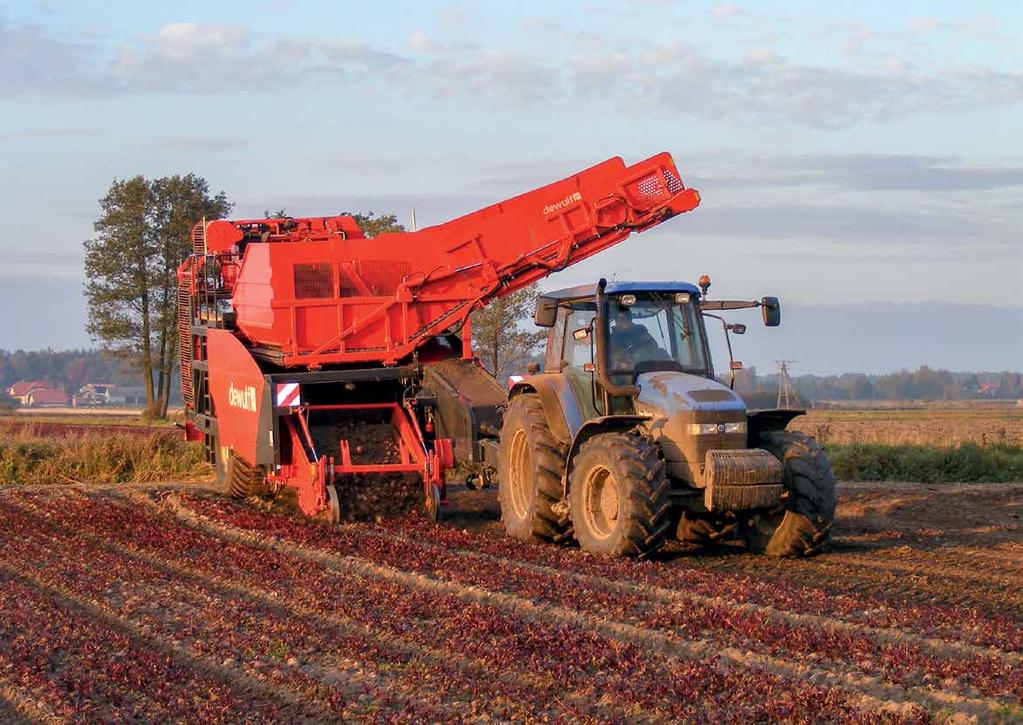

12 ELASTYCZNOŚĆ NA POTRZEBY ZBIORU RÓŻNYCH WARZYW Ziemniaki Marchew przemysłowa Marchew paryska Marchew przechowywana w ziemi Marchew dla sklepów spożywczych Cykoria Cebula Cebulki kwiatów Burak Rzepa Salsefia... Modele, wersje, dane techniczne, ilustracje oraz inne informacje zawarte w niniejszej broszurze mogą zostać w dowolnym momencie zmienione. Firma Dewulf zastrzega sobie prawo do dokonywania zmian modeli,wersji, danych technicznych oraz innych informacji w dowolnym momencie, bez uprzedniego powiadomienia, i nie jest w żaden sposób zobowiązana do wprowadzenia takich modyfi kacji we wcześniej zakupionym sprzęcie. Moorseelsesteenweg Roeselare Belgia info@dewulfgroup.com
