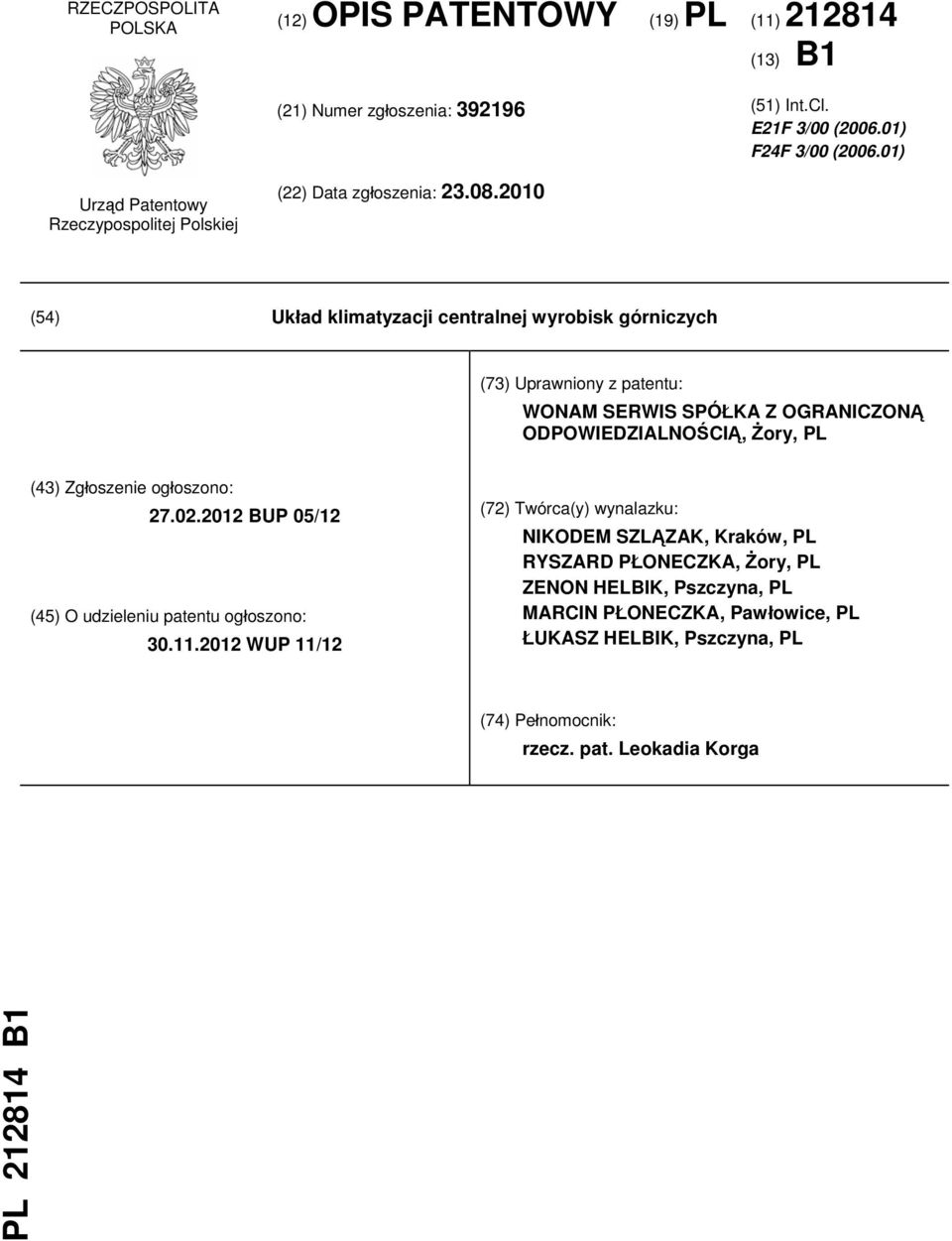

1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. E21F 3/00 ( ) F24F 3/00 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Układ klimatyzacji centralnej wyrobisk górniczych (73) Uprawniony z patentu: WONAM SERWIS SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Żory, PL (43) Zgłoszenie ogłoszono: BUP 05/12 (45) O udzieleniu patentu ogłoszono: WUP 11/12 (72) Twórca(y) wynalazku: NIKODEM SZLĄZAK, Kraków, PL RYSZARD PŁONECZKA, Żory, PL ZENON HELBIK, Pszczyna, PL MARCIN PŁONECZKA, Pawłowice, PL ŁUKASZ HELBIK, Pszczyna, PL (74) Pełnomocnik: rzecz. pat. Leokadia Korga PL B1

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest układ klimatyzacji centralnej wyrobisk górniczych, zwłaszcza do schładzania górniczych wyrobisk kopalni. Z polskiego opisu patentu nr PL znany jest układ do klimatyzacji wyrobisk górniczych zawierający powierzchniową stację klimatyczną, połączoną z chłodnicami przodkowymi przez trójkomorową śluzę ciśnieniową, który według wynalazku charakteryzuje się tym, że stacja klimatyczna, wyposażona w co najmniej jedną wieżę chłodniczą, jest połączona w układzie zamkniętym, przez rurociąg podający i rurociąg powrotny z trójkomorową śluzą ciśnieniową która zaś połączona jest nadpoziomowym rurociągiem chłodniczym z chłodnicami przodkowymi usytuowanymi powyżej śluzy ciśnieniowej, a rurociągiem chłodniczym podpoziomowym jest połączona z chłodnicami przodkowymi usytuowanymi poniżej śluzy ciśnieniowej, przy czym wyloty chłodnic przodkowych są połączone ze śluzą ciśnieniową rurociągami powrotnymi przez pompy ssące. W odmianie wynalazku patentu nr PL układ do klimatyzacji wyrobisk górniczych zawierający powierzchniową stację klimatyczną, połączoną z chłodnicami przodkowymi przez trójkomorową śluzę ciśnieniową, charakteryzuje się tym, że stacja klimatyczna wyposażona w co najmniej jedną wieżę chłodniczą połączona jest w układzie zamkniętym, przez rurociąg podający i rurociąg powrotny z trójkomorową śluzą ciśnieniową, która zaś połączona jest przez pompę tłoczącą nadpoziomowym rurociągiem chłodniczym z chłodnicami przodkowymi usytuowanymi powyżej śluzy ciśnieniowej, a przez rurociąg chłodniczy podpoziomowy jest połączona z chłodnicami przodkowymi usytuowanymi poniżej śluzy ciśnieniowej, przy czym wyloty chłodnic przodkowych są połączone rurociągami powrotnymi oraz ze zbiornikiem otwartym, zaś przez pompę ssącą ze śluzą ciśnieniową. Z opisu zgłoszeniowego zgłoszenia patentowego P znany jest układ klimatyzacji centralnej wyrobisk górniczych zawierający powierzchniową stację klimatyczną, połączoną w układzie zamkniętym z chłodnicami przodkowymi przez wymiennik ciśnieniowy, charakteryzujący się tym, że wymiennik ciśnieniowym połączony jest głównym rurociągiem chłodniczym z chłodnicami przodkowymi przy czym wyloty chłodnic przodkowych połączone są rurociągami powrotnymi, przez zbiornik otwarty i układ pompowy, z agregatami chłodniczymi grupowymi, zaś wyloty zimnej wody agregatów chłodniczych grupowych połączone są rurociągiem z rurociągiem chłodniczym, natomiast wyloty ciepłej wody z agregatów chłodniczych grupowych połączone są rurociągiem chłodniczym dodatkowym z rurociągiem powrotnym oraz przez zbiornik otwarty i układ pompowy z wymiennikiem ciśnieniowym. Celem wynalazku jest wykorzystanie w układzie klimatyzacji w obiegu wysokociśnieniowym glikolu lub wody lodowej, przez odpowiednią konfigurację elementów układu z wykorzystaniem wymienników ciśnieniowych płaszczowo płytowych lub płytowych przeciwprądowych. Układ klimatyzacji centralnej wyrobisk górniczych zawierający powierzchniową stację klimatyczną, połączoną w układzie zamkniętym z chłodnicami przodkowymi przez wymiennik ciśnieniowy, według wynalazku charakteryzuje się tym, że składa się z obiegu pierwotnego wysokociśnieniowego wyposażonego w co najmniej dwa wymienniki ciśnieniowe połączone z sobą równolegle i odseparowanego od niego obiegu wtórnego niskociśnieniowego połączonego w układzie pompowym z chłodnicami powietrza usytuowanymi w rejonach eksploatacyjnych. Korzystnie układ wyposażony jest w trzy wymienniki ciśnieniowe połączone w obiegu wtórnym niskociśnieniowym z agregatami chłodniczymi klimatyzacji grupowej i chłodnicami powietrza. Korzystnie wymiennik ciśnieniowy stanowi wymiennik płaszczowo - płytowy. Korzystnie wymiennik ciśnieniowy stanowi wymiennik płytowy przeciwprądowy. Korzystnie w obiegu pierwotnym wysokociśnieniowym medium chłodzące stanowi glikol. Korzystnie w obiegu pierwotnym wysokociśnieniowym medium chłodzące stanowi woda lodowa. Korzystnie w obiegu wtórnym niskociśnieniowym na odcinku rurociągu powrotnego, pomiędzy układem pompowym, a chłodnicami powietrza jest zabudowany filtr automatyczny i filtr zgrubny. Korzystnie na rurociągu głównym między wymiennikami ciśnieniowymi a chłodnicami powietrza zabudowane są zawory odcinające. Korzystnie na rurociągu głównym między wymiennikami ciśnieniowymi a chłodnicami powietrza zabudowany jest przepływomierz, miernik ciśnienia oraz miernik temperatury. Korzystnie w obiegu pierwotnym wysokociśnieniowym na rurociągu łączącym poszczególne wymienniki ciśnieniowe zabudowane są zawory kulowe wysokociśnieniowe. Podstawową zaletą wynalazku jest odseparowanie obiegu pierwotnego wysokociśnieniowego od obiegu wtórnego niskociśnieniowego, które było możliwe dzięki zastosowaniu nowych wymienni-

3 PL B1 3 ków ciśnieniowych płaszczowo - płytowych i płytowych przeciwprądowych. Umożliwiło to wykorzystanie w obiegu pierwotnym, jako medium chłodzącego, glikolu lub wody lodowej. Dodatkowo wykorzystanie wymienników ciśnieniowych o mniejszej mocy, ale połączonych równolegle umożliwia włączenie w układ dowolnej ich ilości i przez układ zaworów regulowanie mocą chłodniczą w zależności od aktualnych potrzeb klimatyzacji. Ponadto wymienniki te ze względu na mniejsze gabaryty wymagają mniej miejsca w wyrobisku, w stosunku do wymienników znanych ze stanu techniki. Przedmiot wynalazku w nie ograniczających go przykładach realizacji jest odtworzony na rysunku, na którym; fig. 1 - przedstawia schemat ideowy układu do klimatyzacji wyrobisk górniczych dla mocy chłodniczej do 5 MW; fig. 2 - przedstawia schemat ideowy układu do klimatyzacji wyrobisk górniczych dla mocy chłodniczej powyżej 5 MW w połączeniu z instalacją klimatyzacji grupowej; fig. 3 przedstawia schemat wymiennika ciśnieniowego z obiegiem pierwotnym wysokociśnieniowym i obiegiem wtórnym niskociśnieniowym; Przykład realizacji I Układ klimatyzacji centralnej wyrobisk górniczych zawiera powierzchniową stację klimatyczną 16, połączoną w układzie zamkniętym przez wymiennik ciśnieniowy 3 płaszczowo - płytowy z chłodnicami przodkowymi 4. Układ składa się z obiegu pierwotnego wysokociśnieniowego 1 wyposażonego w dwa wymienniki ciśnieniowe 3 połączone z sobą równolegle i odseparowanego od niego obiegu wtórnego niskociśnieniowego 2 połączonego w układzie pompowym 5 z chłodnicami powietrza 4 usytuowanymi w rejonach eksploatacyjnych. W obiegu pierwotnym wysokociśnieniowym 1 medium chłodzące stanowi glikol, lud binarny lub woda lodowa. W obiegu wtórnym niskociśnieniowym 2 medium chłodzącym jest woda. W obiegu wtórnym niskociśnieniowym 2 na odcinku rurociągu powrotnego 7a, pomiędzy układem pompowym 5, a chłodnicami powietrza 4 jest zabudowany filtr automatyczny 8 i filtr zgrubny 9. Na rurociągu głównym 7 między wymiennikami ciśnieniowymi 3 a chłodnicami powietrza 4 zabudowane są zawory odcinające 10. Dodatkowo na rurociągu głównym 7 między wymiennikami ciśnieniowymi 3 a chłodnicami powietrza 4 zabudowany jest przepływomierz 11, miernik ciśnienia 12 oraz miernik temperatury 13. W obiegu pierwotnym wysokociśnieniowym 1 na rurociągu 14 łączącym wymienniki ciśnieniowe 3 zabudowane są zawory kulowe wysokociśnieniowe 15 umożliwiające wykorzystywanie jednego lub dwóch wymienników, w zależności od zapotrzebowania mocy. Przykład realizacji Il Układ klimatyzacji centralnej wyrobisk górniczych zawiera powierzchniową stację klimatyczną 16, połączoną w układzie zamkniętym przez układ pompowy 17 z wymiennikiem ciśnieniowym 3 płytowym przeciwprądowym z chłodnicami przodkowymi 4. Układ składa się z obiegu pierwotnego wysokociśnieniowego 1 wyposażonego w trzy wymienniki ciśnieniowe 3 połączone z sobą równolegle i odseparowanego od niego obiegu wtórnego niskociśnieniowego 2 połączonego w układzie pompowym z agregatami chłodniczymi 6 klimatyzacji grupowej i chłodnicami powietrza 4 usytuowanymi w rejonach eksploatacyjnych. W obiegu pierwotnym wysokociśnieniowym 1 medium chłodzące stanowi woda lodowa glikol lub lód binarny. W obiegu wtórnym niskociśnieniowym 2 medium chłodzącym jest woda. W obiegu wtórnym niskociśnieniowym 2 na odcinku rurociągu powrotnego 7a, pomiędzy układem pompowym 5, a agregatami chłodniczymi 6 klimatyzacji grupowej i chłodnicami powietrza 4 są zabudowane filtry automatyczne 8 i filtry zgrubne 9. Na rurociągu głównym 7 między wymiennikami ciśnieniowymi 3 a chłodnicami powietrza 4 zabudowane są zawory odcinające 10, umożliwiające sterowanie zapotrzebowaniem na moc chłodniczą. Na rurociągu głównym 7 między wymiennikami ciśnieniowymi 3 a agregatami chłodniczymi 6 klimatyzacji grupowej zabudowany jest przepływomierz 11, miernik ciśnienia 12 oraz miernik temperatury 13. Dodatkowo na rurociągu powrotnym 7a, między chłodnicami powietrza 4, a agregatami chłodniczymi 6 klimatyzacji grupowej zabudowany jest przepływomierz 11, miernik ciśnienia 12 oraz miernik temperatury 13. W obiegu pierwotnym wysokociśnieniowym 1 na rurociągu 14, łączącym wymienniki ciśnieniowe 3 zabudowane są zawory kulowe wysokociśnieniowe 15 umożliwiające wykorzystywanie jednego lub dwóch wymienników, w zależności od zapotrzebowania mocy.

4 4 PL B1 Zastrzeżenia patentowe 1. Układ klimatyzacji centralnej wyrobisk górniczych zawierający powierzchniową stację klimatyczną, połączoną w układzie zamkniętym z chłodnicami przodkowymi przez wymiennik ciśnieniowy, znamienny tym, że składa się z obiegu pierwotnego wysokociśnieniowego (1) wyposażonego w co najmniej dwa wymienniki ciśnieniowe (3) połączone z sobą równolegle i odseparowanego od niego obiegu wtórnego niskociśnieniowego (2) połączonego w układzie pompowym (5) z chłodnicami powietrza (4) usytuowanymi w rejonach eksploatacyjnych. 2. Układ według zastrz. 1, znamienny tym, że wyposażony jest w trzy wymienniki ciśnieniowe (3) połączone w obiegu wtórnym niskociśnieniowym (2) z agregatami chłodniczymi (6) klimatyzacji grupowej i chłodnicami powietrza (4). 3. Układ według zastrz. 1 lub 2, znamienny tym, że wymiennik ciśnieniowy (3) stanowi wymiennik płaszczowo - płytowy. 4. Układ według zastrz. 1 lub 2, znamienny tym, że wymiennik ciśnieniowy (3) stanowi wymiennik płytowy przeciwprądowy. 5. Układ według zastrz. 1 i 2, znamienny tym, że w obiegu pierwotnym wysokociśnieniowym (1) medium chłodzące stanowi glikol. 6. Układ według zastrz. 1 i 2, znamienny tym, że w obiegu pierwotnym wysokociśnieniowym (1) medium chłodzące stanowi woda lodowa. 7. Układ według zastrz. 1 i 2, znamienny tym, że w obiegu wtórnym niskociśnieniowym (2) na odcinku rurociągu powrotnego (7a), pomiędzy układem pompowym (5), a chłodnicami powietrza (4) jest zabudowany filtr automatyczny (8) i filtr zgrubny (9). 8. Układ według zastrz. 1 i 2, znamienny tym, że na rurociągu głównym (7) między wymiennikami ciśnieniowymi (3) a chłodnicami powietrza (4) zabudowane są zawory odcinające (10). 9. Układ według zastrz. 1 i 2, znamienny tym, że na rurociągu głównym (7) między wymiennikami ciśnieniowymi (3) a chłodnicami powietrza (4) zabudowany jest przepływomierz (11), miernik ciśnienia (12) oraz miernik temperatury (13). 10. Układ według zastrz. 1 i 2, znamienny tym, że w obiegu pierwotnym wysokociśnieniowym (1) na rurociągu (14) łączącym poszczególne wymienniki ciśnieniowe (3) zabudowane są zawory kulowe wysokociśnieniowe (15).

5 PL B1 5 Rysunki

6 6 PL B1

7 PL B1 7

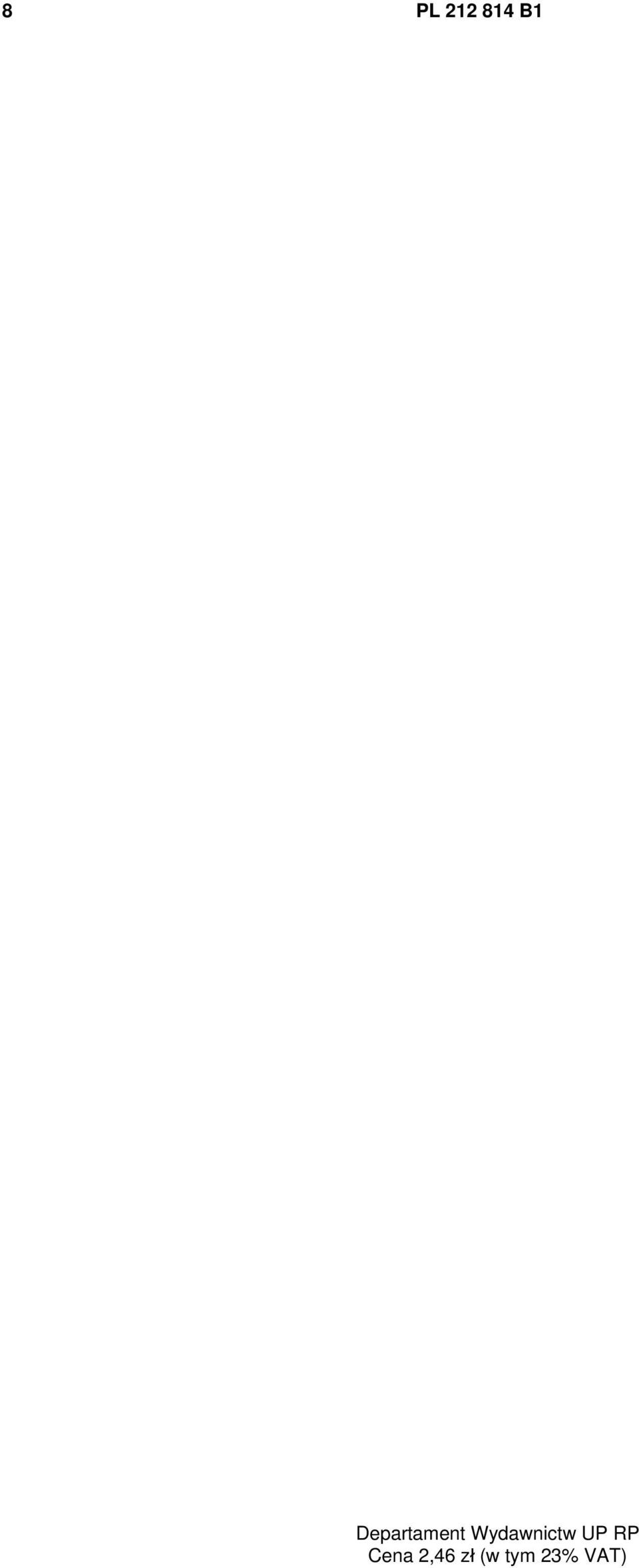

8 8 PL B1 Departament Wydawnictw UP RP Cena 2,46 zł (w tym 23% VAT)
