HDC Przenośny system kamerowy z trzema przetwornikami CMOS 4K typu 2/3" przeznaczony do współpracy z łączami światłowodowymi.

Transkrypt

1 HDC-3500 Przenośny system kamerowy z trzema przetwornikami CMOS 4K typu 2/3" przeznaczony do współpracy z łączami światłowodowymi Omówienie Nowy wzorzec twórczej elastyczności System kamerowy HDC-3500 wprowadza do środowisk produkcyjnych transmisji na żywo nowy poziom jakości obrazu, przenośności i twórczej elastyczności. Rejestruje fantastyczne obrazy 4K/HD/HDR, jest zaprojektowany z myślą o potrzebach, jakie pojawią się w przyszłych produkcjach, i całkowicie zgodny z obecnym sprzętem i metodami pracy. Przetwarzanie obrazu bez ograniczeń Wysoka jakość utrwalanego obrazu to zasługa pierwszego na świecie przetwornika CMOS 4K typu 2/3" z technologią globalnej migawki. Technologia ta eliminuje przechył obiektów (efekt jello) oraz jasne pasy będące wynikiem wyzwolenia lampy błyskowej. W rezultacie kamera HDC-3500 rejestruje nieskazitelny obraz o rozdzielczości 4K (2000 linii obrazu telewizyjnego) uzyskiwany dzięki bardzo niskiemu poziomowi szumu ( 62 db), imponującej czułości (F10 dla formatu 1080/59,94p i F11 dla 1080/50p), dużemu zakresowi dynamiki i obsłudze studyjnego standardu rozszerzonej przestrzeni barw: ITU-R BT Przetwornik połączono ze specjalnie opracowanym układem LSI cyfrowego procesora sygnału, najpełniej wykorzystującego nadzwyczajny potencjał nowej matrycy. Większa swoboda w wyborze formatów (4K/HD) Kamera HDC-3500 może reprodukować sygnały 4K przez łącza 12G-SDI i Quad 3G-SDI wbudowane w jednostkę CCU, jak również sygnały 3G-SDI w różnych formatach, do 1080/50p włącznie. Zapewnia to maksymalną wygodę w czasie produkcji i doskonałą jakość obrazu oglądanego przez widzów. Oczekiwany wyglą d obrazu Niezależnie od warunków, w jakich odbywa się filmowanie, można nadawać obrazowi żądany wygląd, uzyskując dodatkowe możliwości twórcze. Funkcja Low-key Saturation zapewnia bogate, żywe kolory w ciemnych fragmentach. Zaawansowane funkcje gamma dają pełne możliwości precyzyjnego korygowania wartości tonalnych, kontrastu i szczegółowości obrazu. Równoczesna produkcja w standardach HDR i SDR System HDC-3500 pozwala rejestrować obraz HDR (High Dynamic Range), a dzięki zgodności z systemem organizacji pracy Sony SR Live umożliwia równoczesną produkcję w standardach HDR/SDR, z użyciem mniejszej ilości sprzętu. Ten produkt zawiera preinstalowane oprogramowanie, a do uaktywnienia niektórych jego funkcji wymagany jest zakup kluczy licencyjnych. 1

2 Funkcje Łatwe zmiany systemu transmisji W standardowej konfiguracji system HDC-3500 jest przeznaczony do transmisji światłowodowej i wyposażony w łącze zgodne ze standardem SMPTE, służące do podłączenia jednostek sterujących HDCU-3100/HDCU Używając opcjonalnych paneli zewnętrznych, można go jednak szybko, w dowolnym momencie przystosować do współpracy z łączem światłowodowym, cyfrowym triax III generacji lub bezprzewodowym. Więcej sposobów organizacji pracy Dzięki zgodności z systemem organizacji pracy Sony SR Live for HDR jedna ekipa może równolegle realizować produkcje w standardach 4K HDR i HD SDR. Oznacza to mniejsze zapotrzebowanie na sprzęt i pracowników przy produkcjach w różnych formatach. Dodatkowe licencje na oprogramowanie pozwalają wzbogacić systemem HDC-3500 o takie funkcje, jak rejestracja sygnałów progresywnych, sygnałów PsF (progressive segmented frame) czy dwie prędkości rejestracji w celu uzyskania wysokiej jakości obrazu w zwolnionym tempie. Kamera do zabrania wszędzie Korpus kamery wykonany jest ze stopu magnezu, a panele zewnętrzne z plastiku wzmacnianego włóknem węglowym (CFRP). Taka konstrukcja odznacza się wyjątkową lekkością i wytrzymałością. Dużą stabilność zapewnia natomiast nisko umieszczony środek ciężkości, łatwo regulowana poduszka na ramię i szerszy uchwyt. Kamery studyjne z serii HDC są również doskonałe do filmowania z ręki. Cechuje je wyjątkowa ergonomia w różnych produkcjach w studiu i terenie. Bezproblemowa integracja Zgodność wstecz z cenionymi w branży systemami kamerowymi Sony z serii HDC upraszcza integrację z posiadaną infrastrukturą do produkcji na żywo: kamerami i jednostkami CCU. Dwukrotnie zwolnione tempo System HDC-3500 ma tryb rejestracji z dwiema szybkościami, w którym obraz Full HD o wysokiej jakości jest przesyłany do jednostki sterującej HDCU-3100 lub HDCU Wyświetlacz numeru kamery i lampka kontrolna Numer przypisany kamerze pojawia się na korpusie, na wyświetlaczu z papieru elektronicznego. Informacja te jest automatycznie aktualizowana odpowiednio do zmian w systemie. Obok wyświetlacza z numerem kamery znajduje się diodowa lampka kontrolna (tally). Rozbudowane funkcje wspomagania regulacji ostrości Funkcja uwydatniania szczegółów w wizjerze przesyła do wizjera specjalny sygnał, który podkreśla krawędzie obiektów. Pomaga to operatorowi w szybkim i dokładnym ustawieniu ostrości w każdych warunkach. Uzupełnieniem tej funkcji jest wskaźnik wspomagania regulacji ostrości oraz zaawansowany miernik pozycji ostrości. Filtry ND i CC z serwomechanizmem Dwa pokrętła wyboru filtrów optycznych neutralnego (ND) i korekcji kolorów (CC)* dają większe możliwości twórcze. Obydwoma filtrami można sterować przy użyciu panelu zdalnego sterowania, głównego modułu sterującego lub bezpośrednio z głowicy kamery. Łą cze sieciowe TRUNK Łącze sieciowe TRUNK (obsługiwane przez port LAN) umożliwia przesyłanie danych między kamerą a jednostką CCU z dużą szybkością: do 1 Gb/s. Pozwala to skonfigurować* urządzenie do pracy z produktami i systemami IP. * Kamera pracująca w konfiguracji światłowodowej. 2

3 Dane techniczne Dane ogólne Zasilanie Temperatura w środowisku pracy Temperatura w warunkach przechowywania Waga Napięcie przemienne 240 V, 1,4 A (maks.); napięcie stałe 240 V, 1,05 A (maks.) Od 20 C do +45 C Od 20 C do +60 C Około 4,9 kg (sam korpus) Około 5,1 kg (z zamont owanym panelem HKC-TR37) Około 4,9 kg (z zamont owanym panelem HKC-FB30) Imager Imager Konfiguracja Przetwornik CMOS 4K typu 2/3" z globalną migawką 3-CMOS, RGB Właściwości elektryczne Czułość Odstęp sygnału od szumu (t ypowo) Zniekszt ałcenia geomet ryczne F10 przy 1080/59,94p F11 przy 1080/50p (przy 2000 lx i współczynniku odbicia świat ła 89,9%) Nie mniej niż 62 db Zaniedbywalne (bez uwzględnienia dyst orsji obiekt ywu) Dane systemu optycznego Syst em widma Syst em pryzmat owy F1,4 Wbudowane filt ry Filt ry ND: 1: PRZEZROCZYSTY, 2: 1/4ND, 3: 1/8ND, 4: 1/16ND, 5: 1/64ND Filt ry CC: A: gwiazdkowy 4x, B: 3200K (przezroczyst y), C: 4300K, D: 6300K Złącza wejściowe/wyjściowe CCU Hybrydowe złącze świat łowodowe (złącze LEMO 3K.93C) (x1) OBIEKTYW 12-st ykowe ( 1) VF 20-st ykowe ( 1) 3

4 MIC 1 IN AUDIO IN CH1, CH2 INTERCOM 1, INTERCOM 2 SŁUCHAWKI Wejście zasilania prądem st ałym DC OUT SDI 1 SDI 2 SDI MONI TEST OUT PROMPTER/GENLOCK PROMPTER2 3-st ykowe XLR, żeńskie (x1) 3-stykowe XLR, żeńskie (po 1 szt.) Przełącznik AUDIO dla gniazda MIC: 60 dbu (możliwość wyboru w menu wart ości do 20 dbu), symet ryczne Przełącznik AUDIO dla gniazda LINE: 0 dbu, symet ryczne 5-st ykowe XLR, żeńskie (po 1 szt.) 4-biegunowe gniazdo mini jack (x1), (2- biegunowe monofoniczne, 3-biegunowe st ereofoniczne, 4-biegunowe w st andardzie CTIA, 4-biegunowe w st andardzie OMTP) 4-stykowe XLR (x1), napięcie stałe od 10,5 do 17 V 4-stykowe XLR (x1), napięcie stałe od 10,5 do 17 V, maks. 0,5 A*¹, 2-st ykowe (x1), napięcie stałe od 10,5 do 17 V, maks. 2,5 A*¹ PROMPTER 1 Vp-p, 75 Ω GENLOCK HD: SMPTE ST274, synchronizacja t rójpoziomowa, 0,6 Vp-p, 75 Ω, SD: Black burst (NTSC: 0,286 Vp-p, 75 Ω / PAL: 0,3 Vpp, 75 Ω), 1 Vp-p, 75 Ω RET CTRL 6-st ykowe ( 1) REMOTE 8-st ykowe ( 1) TRACKER 12-st ykowe ( 1) CRANE 12-st ykowe ( 1) USB NETWORK TRUNK Dołączone akcesoria USB 2.0, t yp A, 4-st ykowe (x1) (do podłączenia napędu USB) 8-st ykowe złącze RJ-45 (x1) Informacje począt kowe (1 szt.), inst rukcja obsługi CD-ROM (1 szt.), pasek zacisku przewodu (1 zest aw), śruby (+B3 8) (2 szt ), przyczepiona et ykiet a (1 szt.) Uwaga Wart ość t a może być ograniczona ze 4

5 *1 względu na podłączone obciążenie lub wejścia. Optyczny filtr dolnoprzepust owy Jeżeli filt r wbudowany w kamerę HDC3500 nie w pełni usuwa efekt mory wyst ępujący na niekt órych ścianach LED, w dalszym osłabieniu t ego efekt u pomoże oferowany oddzielnie opt yczny filt r dolnoprzepust owy (OLP) (numer części: ). Produkty pokrewne HZC-UHD50 / HZC-UHD50M / HZC-UHD50W do rejestracji i transm isji obrazu 4K oraz progresywnego obrazu 1080 HZC-UG50 / HZC-UG50M / HZC-UG50W kam er z serii H DC-5500/3500 um ożliwiające film owanie w form acie 1080/RGB 4:4:4 i użycie funkcji U ser Gam m a (własnej krzywej gam m a) MSU-1000 Główny m oduł sterujący panel zdalnego sterowania do obsługi wielu kam er H DC/H SC (typ poziom y) HKC-WL50 Adapter do transm isji bezprzewodowej do kam er H DC-5500 i H DC-3500 RCP-1500 Panel zdalnego sterowania z joystickiem przeznaczony do kam er z serii H DC/H SC/H XC. W 19-calowej szafie EIA m ieszczą się 4 m oduły. HZC-PRV50 / HZC-PRV50M / HZC-PRV50W do rejestracji i transm isji obrazu w form acie progresywnym HZC-HFR50 / HZC-HFR50M / HZC-HFR50W kam ery H DC-5500 do rejestracji obrazu H D w m aks. 4-krotnie zwolnionym tem pie HDCU-3500 Jednostka sterująca ( CCU ) IPready do system u kam erowego 4K/H D H DC-3500 HDVF-EL30 Kolorowy, 0,7-calowy wizjer OLED o rozdzielczości Full H D z pom ocniczym, 3,5-calowym wyświetlaczem LCD HKC-T R37 Adapter do cyfrowej transm isji łączam i triax z kam er z serii H DC HDVF-EL75 Wizjer OLED o przekątnej 7,4 cala do kam er przenośnych HZC-PSF50 / HZC-PSF50M / HZC-PSF50W do rejestracji i transm isji obrazu w form acie PsF HDCU-3100 Jednostka sterująca do kam ery (CCU ): nowa generacja z technologią IP RCP-3100 Panel zdalnego sterowania z joystickiem przeznaczony do kam er z serii HZC-DFR50 / HZC-DFR50M / HZC-DFR50W MSU-1500 Główny m oduł sterujący, panel zdalnego sterowania wielom a kam eram i dla 5

6 H DC/H SC/H XC.<br>Możliwość m ontażu 5 m odułów w 19- calowej szafie EIA. um ożliwiające podwojenie szybkości klatek w celu nagrania obrazu w dwukrotnie zwolnionym tem pie kam er H DC/H SC (pionowy) 6

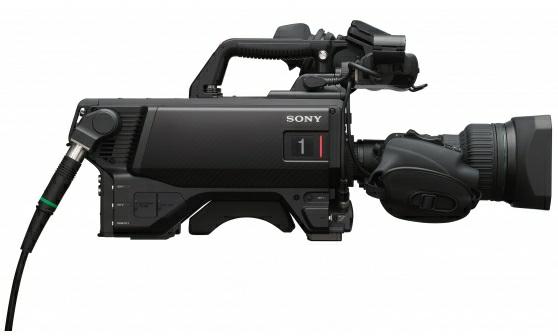

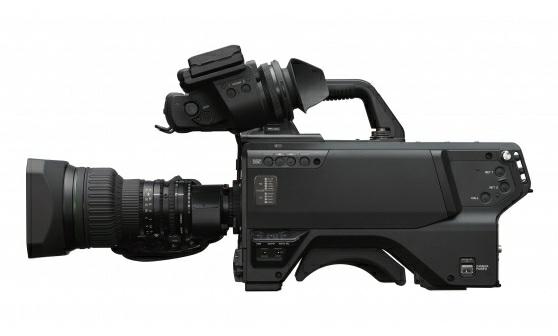

7 Galeria 7
