PXW-Z450. Omówienie. Nagrywanie w jakości 4K i HD

Transkrypt

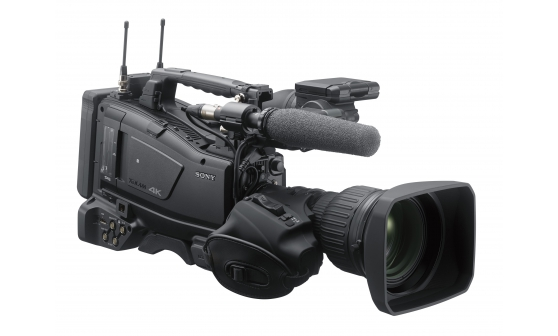

1 PXW-Z450 Zaawansowany kamkorder naramienny 4K z przetwornikiem obrazu CMOS typu 2/3" wyróżniający się dobrym wyważeniem, szeregiem funkcji sieciowych i niskim poborem mocy. Omówienie Pierwszy na świecie kamkorder naramienny 4K PXW-Z450 to zaawansowany kamkorder naramienny 4K, który umożliwia nagrywanie obrazu 4K QFHD (3840 x 2160) w formacie 50p/59,94p oraz obrazu HD z wykorzystaniem różnych kodeków: XAVC Intra, XAVC Long GOP, MPEG HD 422 i MPEG HD 420. Dzięki specjalnie opracowanemu przetwornikowi obrazu 4K CMOS Exmor R typu 2/3" model PXW-Z450 idealnie sprawdza się w różnych produkcjach w standardzie 4K. Pozwala też bez dodatkowych adapterów używać szerokiego wachlarza dostępnych w handlu obiektywów z mocowaniem typu B4. Kamkorder ma taki sam zestaw zaawansowanych cech i funkcji, jak model Full HD PXW-X400. Wyróżnia się znakomitym wyważeniem, niskim poborem mocy oraz znakomitym zestawem funkcji sieciowych. Ten ostatni obejmuje moduł łączności bezprzewodowej, gniazdo RJ-45 sieci Ethernet 100Base-T oraz funkcję NFC (Near Field Communication) do łatwego konfigurowania połączenia z siecią bezprzewodową oraz obsługi przy użyciu telefonu komórkowego lub tabletu z zainstalowaną aplikacją Sony Content Browser Mobile. Nagrywanie w jakości 4K i HD Model PXW-Z450 obsługuje szereg formatów, między innymi 4K QFHD i HD XAVC Intra oraz XAVC Long GOP przy 50p/59,94p. Uniwersalne obiektywy ENG z mocowaniem typu B4 Dzięki uniwersalnemu przetwornikowi obrazu typu 2/3" i systemowi mocowania obiektywu typu B4 kamkorder pozwala na zainstalowanie różnych obiektywów ENG z mocowaniem typu B4, w tym 4K lub HD. Ta elastyczność w doborze obiektywów rozszerza zakres zastosowań, a zmniejsza koszty. Niski pobór mocy i ergonomiczna konstrukcja Kamkorder zaprojektowano tak, by do minimum ograniczyć zużycie energii. Lżejszy uchwyt na obiektywie odciąża przód urządzenia i ogranicza obciążenie prawego ramienia operatora. PXW-Z450 1

2 Znakomite możliwości pracy w sieci Łączność z innymi urządzeniami zapewniają wbudowany moduł sieci bezprzewodowej, gniazdo RJ-45 sieci Ethernet 100Base-T oraz funkcja NFC do łatwego konfigurowania połączenia z siecią bezprzewodową. PXW-Z450 2

3 Funkcje Wysoka jakość nagrywania w rozdzielczości 4K QFHD i HD Kamkorder PXW-Z450 zapewnia obsługę szeregu formatów 4K i HD, w tym 4K QFHD (3840 x 2160) 50p/59,94p. Do kodowania można wykorzystać standardy XAVC Intra, XAVC Long GOP, MPEG HD 422 i MPEG HD 420. Duża czułość przy rejestracji obrazu Specjalnie opracowany przetwornik obrazu 4K CMOS Exmor R typu 2/3 zapewnia doskonałą jakość obrazu i dużą czułość. Jest przystosowany do współpracy z obiektywami z mocowaniem typu B4, pozwala więc bez dodatkowych adapterów używać szerokiego wachlarza dostępnych w handlu obiektywów tego typu. Optymalne wyważenie Konstrukcja modelu PXW-Z450 pierwszego na świecie* kamkordera naramiennego 4K jest oparta na koncepcji dobrze przyjętego kamkordera XDCAM PXW-X400. Ergonomicznie zaprojektowany model PXW- Z450 cechuje się optymalnym wyważeniem. Mniejszy ciężar przenoszony na uchwyt na obiektywie ułatwia uzyskanie stabilnego obrazu. *Stan na kwiecień 2016 r., badanie Sony. Współpraca z wizjerami OLED Full HD Kamkorder współpracuje z różnymi wizjerami firmy Sony, w tym modelami OLED Full HD HDVF-EL30 i HDVF- EL20. Wizjery te ułatwiają nastawianie ostrości podczas zdjęć w rozdzielczości 4K. Wbudowane złącze RJ-45 Z prawej strony kamkordera znajduje się gniazdo Ethernet (RJ-45) 100Base-T. Pozwala ono na wykorzystanie szybkiego i niezawodnego łącza sieciowego do przesyłania plików, transmisji obrazu na żywo lub sterowania kamerą z przeglądarki internetowej. Łączenie z siecią bezprzewodową jednym dotknięciem Funkcja NFC (Near Field Communication) pozwala za jednym dotknięciem nawiązać łączność bezprzewodową ze smartfonem lub tabletem bez konieczności ręcznego konfigurowania parametrów sieci. Wbudowany moduł sieci bezprzewodowej i współpraca z aplikacją Content Browser Mobile Wbudowany w kamkorder moduł sieci bezprzewodowej pozwala zrezygnować z użycia kabli, a tym samym zwiększyć mobilność operatora. Łącze bezprzewodowe można wykorzystać do nagrywania plików proxy, przesyłania plików lub strumieniowej transmisji na żywo. W trybie przesyłania pliku użytkownik może bezprzewodowo przesyłać pliki w wysokiej rozdzielczości lub pliki proxy XAVC do serwisu chmurowego bądź na serwer FTP, używając do tego aplikacji Content Browser Mobile* (CBM). W trybie Push aplikacja CBM umożliwia podgląd rejestrowanego materiału oraz bezprzewodowe sterowanie takimi funkcjami, jak ostrość, zoom, przysłona, balans bieli czy rozpoczynanie/zatrzymywanie nagrywania. W wersji 2.0 aplikacji Content Browser Mobile dostępne są funkcje przycinania plików proxy, przesyłania fragmentu pliku proxy i dodawania informacji. Strumieniową transmisję na żywo w wysokiej jakości umożliwia zaawansowana technologia Sony QoS, wbudowana w kamkorder oraz sieciową stację odbiorczą PWS-100RX1. Możliwa jest także strumieniowa transmisja bez QoS z użyciem odbiornika innego producenta lub odtwarzacza VLC. *Aplikację CBM można pobrać z serwisu Google Play Store lub App Store. Łatwe podłączanie do sieci Specjalny przycisk pozwala w prosty sposób włączać i wyłączać tryb klienta sieciowego, automatyczne przesyłanie (Proxy) i strumieniową transmisję na żywo. PXW-Z450 3

4 Nagrywanie sygnału z innej kamery przez łącze SDI Kamkorder umożliwia nagrywanie sygnału SD lub HD-SDI (maks. 1,5G) na przykład zewnętrznego sygnału z innej kamery. Mniejszy pobór mocy Dzięki zoptymalizowanym rozwiązaniom sprzętowym kamkorder jest lekki i energooszczędny. Umożliwia ciągłe nagrywanie przez wiele godzin. PXW-Z450 4

5 Specyfikacja techniczna Dane ogólne Waga Około 3,6 kg (korpus bez obiektywu, wizjera i mikrofonu) Około 7 lb 15 oz (korpus bez obiektywu, wizjera i mikrofonu) Wymiary (szer. x wys. x gł.) *1 170 x 269 x 332 mm (bez wystających elementów, sam korpus) 6 3/4 x 10 5/8 x 13 1/8 cala (bez wystających elementów, sam korpus) Zasilanie 12 V prądu stałego (od 11 V do 17,0 V) Około Pobór mocy 0 40 Temperatura w środowisku pracy 24 W (podczas nagrywania w formacie XAVC, z włączonym kolorowym wyświetlaczem LCD) Około 26 W (podczas nagrywania w formacie XAVC, z włączonym kolorowym wyświetlaczem LCD) C F Temperatura przechowywania Od -20 C do 60 C Czas pracy ciągłej Około 160 min z akumulatorem BP-FLX75 XAVC Intra: - Tryb XAVC-I QFHD 300: MPEG-4 AVC/H.264, CBR, maks. 600 Mb/s - Tryb XAVC-I HD 100: MPEG-4 AVC/H.264, CBR, maks. 223 Mb/s Format zapisu (obraz) XAVC Long: - Tryb XAVC-L QFHD 150: MPEG-4 AVC/H.264, VBR, maks. 150 Mb/s XAVC Long: Tryb XAVC-L QFHD 100: MPEG-4 AVC/H.264, VBR, maks. 100 Mb/s - Tryb XAVC-L422 HD 50: MPEG-4 AVC/H.264, VBR, maks. 50 Mb/s - Tryb XAVC-L422 HD 35: MPEG-4 AVC/H.264, VBR, maks. 35 Mb/s - Tryb XAVC-L422 HD 25: MPEG-4 AVC/H.264, VBR, maks. 25 Mb/s MPEG HD422: - Tryb HD422: MPEG-2 422P@HL, CBR, maks. 50 Mb/s MPEG HD: Format zapisu (obraz) - Tryb HQ: MPEG-2 MP@HL, VBR, maks. 35 Mb/s MPEG IMX: - MPEG-2 422@ML, CBR, 50 Mb/s DVCAM: - CBR, 25 Mb/s Format zapisu (audio) Format zapisu (dane wideo proxy) XAVC Intra: LPCM 24 bity, 48 khz, 4 kanały XAVC Long: LPCM 24 bity, 48 khz, 4 kanały MPEG HD422: LPCM 24 bity, 48 khz, 4 kanały MPEG HD: LPCM 16 bitów, 48 khz, 4 kanały MPEG IMX: LPCM 16 bitów / 24 bity, 48 khz, 4 kanały DVCAM: LPCM 16 bitów, 48 khz, 4 kanały Plik proxy w formacie XAVC: AVC/H.264 Main Profile 4:2:0 Long GOP, VBR , 9 Mb/s (docelowa przepływność) , 6 Mb/s (docelowa przepływność) , 3 Mb/s (docelowa przepływność) PXW-Z450 5

6 Format zapisu (dane audio proxy) , 1 Mb/s, 500 kb/s (docelowa przepływność) Plik proxy w formacie XAVC: AAC-LC, 128 kb/s, 2 kanały Tryb XAVC-I QFHD 300: Około 20 min z kartą pamięci SxS 128 GB przy 59,94p Tryb XAVC-I HD 100: Około 120 min z kartą pamięci SxS 128 GB przy 59,94i Czas nagrywania (ciągłego) (XAVC Intra, XAVC Long) *2 Tryb XAVC-L QFHD 150: Około 80 min z kartą pamięci SxS 128 GB przy 59,94p Tryb XAVC-L QFHD 100: Około xx min z kartą pamięci SxS 128 GB przy 59,94p Tryb XAVC-L422 HD 50: Około 240 min z kartą pamięci SxS 128 GB przy 59,94i Tryb XAVC-L422 HD 35: Około 340 min z kartą pamięci SxS 128 GB przy 59,94i Tryb XAVC-L422 HD 25: Około 440 min z kartą pamięci SxS 128 GB przy 59,94i Czas nagrywania (ciągłego) (MPEG-2 HD422/HD420) *2 Czas nagrywania (ciągłego) (MPEG IMX 50M) *2 Czas nagrywania (ciągłego) (MPEG HD) *2 Czas nagrywania (ciągłego) (DVCAM) *2 Tryb MPEG HD422: Około 240 min z kartą pamięci SxS 128 GB przy 59,94i Tryb MPEG HD420 HQ: Około 360 min z kartą pamięci SxS 128 GB przy 59,94i Około 240 min z kartą pamięci SxS 128 GB przy 59,94i Tryb HD HQ: Około 400 min z kartą pamięci SxS 128 GB przy 59,94i Tryb HD SP: Około 560 min z kartą pamięci SxS 128 GB przy 59,94i Około 440 min z kartą pamięci SxS 128 GB przy 59,94i XAVC Intra (tryb XAVC-I QFHD 300): : 59,94p, 50p, 29,97p, 25p, 23,98p XAVC Intra (tryb XAVC-I HD 100): : 59,94p, 50p, 59,94i, 50i, 29,97p, 25p, 23,98p : 59,94p, 50p Liczba klatek na sekundę podczas zapisu XAVC Long (tryb XAVC-L QFHD 150): : 59,94p, 50p XAVC Long (tryb XAVC-L QFHD 100): : 29,97p, 25p, 23,98p XAVC Long (tryb XAVC-L422 HD 50): : 59,94p, 50p, 59,94i, 50i, 29,97p, 25p, 23,98p : 59,94p, 50p XAVC Long (tryb XAVC-L422 HD 35): : 59,94p, 50p, 59,94i, 50i, 29,97p, 25p, 23,98p XAVC Long (tryb XAVC-L422 HD 25): : 59,94i, 50i MPEG HD422: : 59,94i, 50i, 29,97p, 25p, 23,98p : 59,94p, 50p, 29,97p, 25p, 23,98p Liczba klatek na sekundę podczas zapisu MPEG HD420: : 59,94i, 50i, 29,97p, 25p, 23,98p : 59,94i, 50i : 59,94p, 50p MPEG IMX: : 59,94i : 50i DVCAM: : 59,94i : 50i PXW-Z450 6

7 Obiektyw Mocowanie obiektywu 2/3-calowe mocowanie bagnetowe Sony Wejście/wyjście Wejście blokady generatora Wejście kodów czasowych Zgodność Wejście SDI Wejście audio Wejście mikrofonowe BNC (x1), 1,0 Vp-p, 75 Ω, sygnał niezbalansowany BNC (x1), od 0,5 V do 18 Vp-p, 10 kω ze standardem SMPTE ST292/ST259, dźwięk 4-kanałowy 1.5G Zapis sygnału wspólnego (pool feed) (maks ,94i) CH1/CH2: 3-stykowe XLR (żeńskie) x2, do wyboru: liniowe / mikrofonowe / mikrofonowe +48 V LINE: +4, 0, 3 dbu AES/EBU: zgodność z AES3 MIC: Od 70 dbu do 30 dbu 5-stykowe XLR, żeńskie: Od 70 dbu do 30 dbu 15-stykowe WRR (odbiornik do mikrofonu bezprzewodowego) Wyjście SDI Wyjście wideo Wyjście audio Wyjście kodów czasowych Gniazdo Wyjście słuchawkowe Wyjście głośnikowe Wejście DC Wyjście prądu stałego złącze D-sub Analogowe CH1: 40 dbu Cyfrowe CH1/CH2: 40 dbfs Wyjście 1/2/3/4: BNC (x4), 0,8 Vp-p, BNC, do wyboru analogowe kompozytowe SD / HD-Y 5-stykowe XLR, męskie, +4/0/ 3 dbu (symetryczne) BNC, 1,0 Vp-p, 75 Ω mini jack stereo (x1) Referencyjny poziom wyjściowy 11 dbu, maksymalna głośność odsłuchu, obciążenie 16 Ω Monofoniczne, moc wyjściowa 300 mw 4-stykowe XLR, męskie, napięcie stałe od 11 do 17 V 4-stykowe okrągłe, napięcie stałe od 11 do 17 V, maksymalny prąd znamionowy 1,8 A Obiektyw 12-stykowe, zasilanie obiektywu (napięcie stałe od 11 do 17 V, maksymalny prąd znamionowy 1,0 A) Zdalne sterowanie 8-stykowe Światło Adapter kamery 2-stykowe 50-stykowe złącze D-sub (x1) Ethernet RJ-45 (x1), 100BASE-TX: IEEE 802.3u, 10BASE-T: IEEE 802,3 USB 4-stykowe USB 3.0/2.0 (typ A), 4-stykowe USB 2.0 (typ B), 4-stykowe USB 2.0 (typ A) HDMI Wizjer Typ A, 19-stykowe (x1) 20-stykowe IF do wizjera z serii HDVF i 26-stykowe IF do wizjerów CBK-VF02, HDVF-L750 Parametry audio Pasmo częstotliwości Zakres dynamiki Zniekształcenie Rezerwa Od 20 Hz do 20 khz (±3 db lub mniej) 90 db (typowy) 0,08% lub mniej (poziom wejściowy -40 dbu) 20 db (wartość fabryczna) (20, 18, 16, 12 db), EBUL Sekcja kamery PXW-Z450 7

8 Imager 4K CMOS Exmor R typu 2/3" Efektywna liczba pikseli Wbudowane filtry optyczne Czas otwarcia migawki Czas otwarcia migawki (spowolniona migawka (SLS)) Funkcja zwolnionego i przyspieszonego tempa F10 Czułość (2000 luksów, współczynnik odbicia 89,9%) Minimalne oświetlenie Balans bieli Wybór wzmocnienia Stosunek sygnału do szumu 3840 (poziomo) x 2160 (pionowo) 1: bezbarwny, 2: 1/4ND, 3: 1/16ND, 4: 1/64ND 59,94i/p, 50i/p: Od 1/60 s do 1/2000 s + ECS 29,97p: Od 1/40 s do 1/2000 s + ECS 25p: Od 1/33 s do 1/2000 s + ECS 23,94p: Od 1/32 s do 1/2000 s + ECS Akumulacja 2, 3, 4, 5, 6, 7, 8 i 16 klatek 1080p: możliwość wyboru szybkości od 1 kl./s do 60 kl./s (typowo) (tryb 1920 x 1080/59,94i lub 3840 x 2160/59,94p) F11 (typowo) (tryb 1920 x 1080/50i lub 3840 x 2160/50p) 0,019 luksa (F1,4, +42 db, akumulacja 16 klatek) Zaprogramowany (3200 K), pamięć A, pamięć B/ATW 9, 6, 3, 0, 3, 6, 9, 12, 18, 24, 30, 36, 42 db (TBD) 61 db (wartość typowa, tryb 1920x1080/59,94i, włączone osłabianie zakłóceń) Wizjer Wizjer Opcjonalnie Inne wyposażenie Wbudowany monitor LCD Kolorowy LCD, rozmiar ekranu: przekątna 8,8 cm (3,5") *3, współczynnik kształtu: 16:9, liczba pikseli: 960 (poziomo) 540 (pionowo), do wyświetlania obrazu wideo, poziomu audio, kodu czasowego, pozostałej pojemności akumulatora i nośnika danych Wbudowany głośnik Gniazda na karty pamięci SxS Gniazda na karty pamięci SD GPS Wbudowany moduł sieciowy (x1) Liczba gniazd: 2 Proxy (1 szt.), Utility (1 szt.) Tak Tak Komunikacja NFC Tak Obsługiwane nośniki Karta Obraz o wysokiej rozdzielczości / dźwięk Obraz wideo proxy / dźwięk; Utility SDXC/SDHC SxS Karta XQD (z adapterem XQD do gniazda ExpressCard, QDA-EX1) Karta SDXC (z adapterem SD do gniazda ExpressCard, MEAD-SD02) Dostarczane wyposażenie Dostarczane wyposażenie Pas na ramię (1 szt.) Zestaw zimnej stopki (1 szt.) Osłona mocowania obiektywu (1 szt.) Moduł USB sieci bezprzewodowej (IFU-WLM3, 1 szt.) Kapturek ochronny (2 szt.) Instrukcja obsługi (1 szt.) Instrukcja obsługi (CD-ROM, 1 szt.) Uwagi PXW-Z450 8

9 *1 *2 *3 Wymiary są przybliżone. Czas nagrywania zależy do sposobu kodowania i rodzaju pamięci. Przekątna obrazu widzianego. PXW-Z450 9

10 Akcesoria Seria SxS-1 SXS-1 Series Memory Card Karta pamięci o pojemności 32, 64 lub 128 GB z serii SxS-1 SXS Pro Plus Memory Card Karta pamięci o pojemności 64, 128 lub 256 GB z serii SxS Pro+ Seria SxS PRO Sony Corporation. Wszystkie prawa zastrzeżone. Zabrania się reprodukcji całości lub fragmentów niniejszej publikacji bez pisemnego zezwolenia. Cechy i dane techniczne mogą ulec zmianie. Waga i wymiary są podane w przybliżeniu. Wszystkie znaki towarowe stanowią własność odpowiednich właścicieli. PXW-Z450 10
