UP-X898MD. Czarno biała termiczna drukarka cyfrowo analogowa formatu A6. Omówienie

Transkrypt

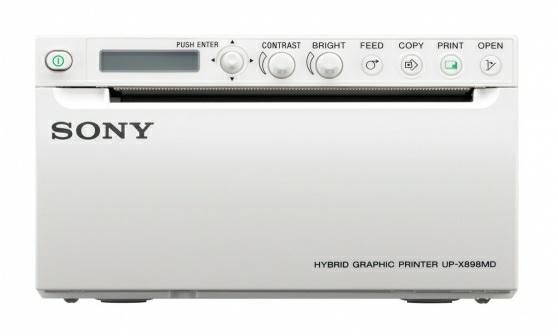

1 UP-X898MD Czarno biała termiczna drukarka cyfrowo analogowa formatu A6 Omówienie Szybkie czarno-białe wydruki obrazów medycznych o wysokiej jakości dzięki kompaktowej, zajmują cej niewiele miejsca drukarce wyposażonej w wejścia analogowe i cyfrowe Czarno-biała drukarka UP-X898MD (format A6) to kompaktowe urządzenie cyfrowe klasy medycznej, które może odbierać analogowy sygnał wideo, a także sygnały cyfrowe przez wejście USB. Zaprojektowano ją z myślą o integracji z wieloma zgodnymi środowiskami obrazowania medycznego, takimi jak cyfrowe systemy ultrasonografii, systemy z ruchomym ramieniem C czy laboratoria do cewnikowania serca. Wysokiej jakości mechanizm drukowania termicznego może tworzyć wydruki nieruchomych obrazów rejestrowanych przez te systemy z przeznaczeniem do wykorzystania w dokumentacji pacjenta i skierowaniach. Wydrukowane obrazy można przechowywać także na podłączonej przenośnej pamięci USB, co jest niezwykle wygodnym rozwiązaniem. (Obrazy wydrukowane za pomocą drukarki UP-X898MD nie mogą być wykorzystywane na potrzeby diagnostyki). Drukarka UP-X898MD to najnowsze urządzenie z serii drukarek medycznych UP-897 firmy Sony. Niezależnie od udoskonaleń konstrukcyjnych i funkcjonalnych zachowano dotychczasową oszczędność miejsca i łatwość integracji z wózkami medycznymi. Zwiększono także wygodę obsługi dzięki powiększeniu panelu wyświetlacza LCD i zastosowaniu joysticka do intuicyjnej nawigacji po menu. Czarno-białe wydruki wysokiej jakości powstają w mniej niż 2 s. Zaawansowana technologia druku termicznego zapewnia efekty o jakości zbliżonej do fotograficznej przy użyciu powszechnie dostępnych nośników druku. Możliwość drukowania bezprzewodowego Użycie opcjonalnego systemu druku bezprzewodowego UPA-WU10* pozwala bezprzewodowo połączyć drukarkę cyfrową Sony z portem wyjściowym USB 5 V**, ramię typu C oraz inne szpitalne urządzenia obrazujące. * Dostępność systemu UPA-WU10 zależy od obszaru sprzedaży. Dalsze informacje można uzyskać w lokalnym biurze handlowym Sony lub u autoryzowanego sprzedawcy. ** Dalsze informacje o zgodności drukarek można uzyskać w lokalnym biurze handlowym Sony lub u autoryzowanego sprzedawcy. 1

2 Funkcje Wysoka jakość druku Zaawansowana technologia druku termicznego umożliwia uzyskanie czarno-białych wydruków o fotograficznej jakości i wysokiej rozdzielczości do maksymalnie ok. 325 dpi przy 256 poziomach szarości. Wydruki A6 w czasie krótszym niż dwie sekundy Podczas pracy w trybie dużej prędkości druku drukarka UP-X898MD może wykonywać wydruki w rozmiarze A6 w czasie około 1,9 sekundy (przy użyciu nośników UPP-110HG lub UPP-110S). Działanie hybrydowe z wykorzystaniem wejść analogowych i cyfrowych Wybór analogowych wejść kompozytowego sygnału wideo i cyfrowych wejść USB umożliwia wszechstronne korzystanie z szerokiej gamy urządzeń diagnostycznych. Zapis zdjęć na dysku USB Drukarka UP-X898MD może automatycznie zapisywać drukowane obrazy zarówno z wejścia USB, jak i wejścia sygnału wideo, w pamięci podłączonego urządzenia USB. Kompaktowa, zajmują ca niewiele miejsca konstrukcja Dzięki takiej samej, zajmującej niewiele miejsca konstrukcji jak w modelu UP-897MD drukarka UP-X898MD ma wymiary 88 x 154 x 240 mm (wys. x szer. x gł.), co pozwala na jej łatwą i wygodną integrację z wózkami medycznymi. Udoskonalona funkcjonalność Bazując na sukcesie popularnej drukarki UP-D897, model UP-X898MD został wyposażony w większy panel LCD, który wyświetla informacje o ustawieniach drukarki i rodzaju wybranego papieru oraz komunikaty ze wskazówkami. Intuicyjne sterowanie za pomocą joysticka pozwala na szybką nawigację po menu, a nowy tryb automatycznej blokady (Auto Lock) uniemożliwia dokonanie niezamierzonych zmian w ustawieniach druku. Wydruk referencyjny ustawień druku Wybrane ustawienia (Jasność, Kontrast, Gamma i Ostrość) można opcjonalnie wydrukować w pustym miejscu na papierze, aby móc skorzystać z nich w przyszłości. Obsługa powszechnie dostępnych nośników druku Aby sprostać wymaganiom różnych zastosowań, przewidziano możliwość wyboru spośród trzech powszechnie dostępnych rodzajów termicznych nośników formatu A6 do druku wysokiej jakości. Do wyboru są papiery do drukowania UPP-110HD i UPP-110S oraz papier o wysokim połysku UPP-110HG, który zapewnia błyszczące, trwałe wydruki o niemal fotograficznej jakości. Szeroka zgodność z systemami PC Aby zapewnić maksymalną wszechstronność, dostępny jest szeroki wybór sterowników PC dla systemów Windows XP, Vista, 7 i 8 (32/64 bity). Wydruk skróconej instrukcji Skrócone instrukcje dotyczące różnych operacji drukowania można wybrać za pośrednictwem przedniego panelu sterowania. Aby mieć do nich łatwy dostęp bez konieczności korzystania z podręcznika użytkownika, można je wydrukować.* *Tylko w języku angielskim. Możliwość drukowania bezprzewodowego* Opcjonalny system druku bezprzewodowego UPA-WU10 eliminuje użycie kabli przy łączeniu drukarki UP-X898MD z endoskopami chirurgicznymi, systemami USG i innymi szpitalnymi urządzeniami obrazującymi. Idealnie sprawdza się w środowiskach, w których sprzęt obrazujący jest stale przewożony między salami operacyjnymi, gabinetami zabiegowymi itp. To zintegrowane rozwiązanie do druku bezprzewodowego 2

3 rozwiązuje ponadto problem ograniczonej ilości miejsca na wózkach medycznych. Umożliwia połączenie medycznego urządzenia obrazującego z drukarką znajdującą się poza wózkiem bez użycia długiego przewodu USB. * Funkcja zgodna z drukarkami cyfrowymi Sony wyposażonymi w port wyjściowy USB 5 V typu A. Dalsze informacje o zgodności można uzyskać w lokalnym biurze handlowym Sony lub u autoryzowanego sprzedawcy. Zgodność z normami bezpieczeństwa dla urzą dzeń medycznych Ten produkt jest oferowany na rynku amerykańskim oraz europejskim jako urządzenie medyczne i spełnia wymogi dotyczące bezpieczeństwa produktu (np. IEC ). Dalsze informacje można uzyskać w lokalnym biurze handlowym Sony lub u autoryzowanego sprzedawcy. Dane techniczne Parametry techniczne Met oda drukowania Rozdzielczość Gradacje Liczba pikseli Obszar obrazu Rozmiar papieru Szybkość drukowania Pamięć obrazu Gniazda i łącza St erownik drukarki Bezpośredni druk t ermiczny 325 dp 8-bit owy układ przet warzania sygnału (256 poziomów) Cyfrowe: punktów Wideo NTSC: punkty Wideo PAL: punkty Cyfrowe: mm STD Wideo NTSC: mm, Wideo PAL: mm (WIDE1) SIDE Wideo-NTSC: mm, Wideo-PAL: mm (WIDE1) Szerokość papieru 110 mm Tryb dużej prędkości druku: Ok. 1,9 s/obraz (przy st andardowych ust awieniach) Tryb normalnej prędkości druku: Ok. 3,3 s/obraz (przy st andardowych ust awieniach) Cyfrowe: 4,096 1,280 8 (bit) Wideo: 10 klatek pamięci (850 k 8 bitów na klatkę) Złącze USB (typ A) na pamięć USB (x1) Hi-Speed USB (USB 2.0) (x1) WEJŚCIE WIDEO: typ BNC (x1) Kompozyt owy sygnał wideo NTSC lub PAL 1,0 Vp-p, 75 Ω (aut omat yczne rozróżnianie NTSC/PAL) WYJŚCIE WIDEO: typ BNC (x1) przelotowe REMOTE: mini-jack st ereo (x1) Microsoft Windows XP 32/64, Vist a 32/64, 7 32/64, 8 32/64 3

4 Zasilanie Prąd wejściowy Temperatura w środowisku pracy Wilgot ność w środowisku pracy Temperatura podczas przechowywania i transportu Wilgot ność podczas przechowywania i transportu Wymiary (szer. x wys. x gł.) Waga Dost arczane wyposażenie Od 100 do 240 V prądu przemiennego, 50/60 Hz Od 1,3 A do 0,6 A Od 5 C do 40 C Od 20% do 80% (bez kondensacji) Od 20 C do +60 C Od 20% do 80% (bez kondensacji) 154 x 88 x 240 mm 2,5 kg Arkusz do czyszczenia głowicy t ermicznej (1), płyt a CD-ROM (1), wskazówki wst ępne (1), list a kont akt ów serwisowych (1), Przedłużacz USB Kabel, nośniki do druku (UPP-110HG) 4

5 Galeria 5
