21. W STARYM KINIE ŚWIATŁO

Transkrypt

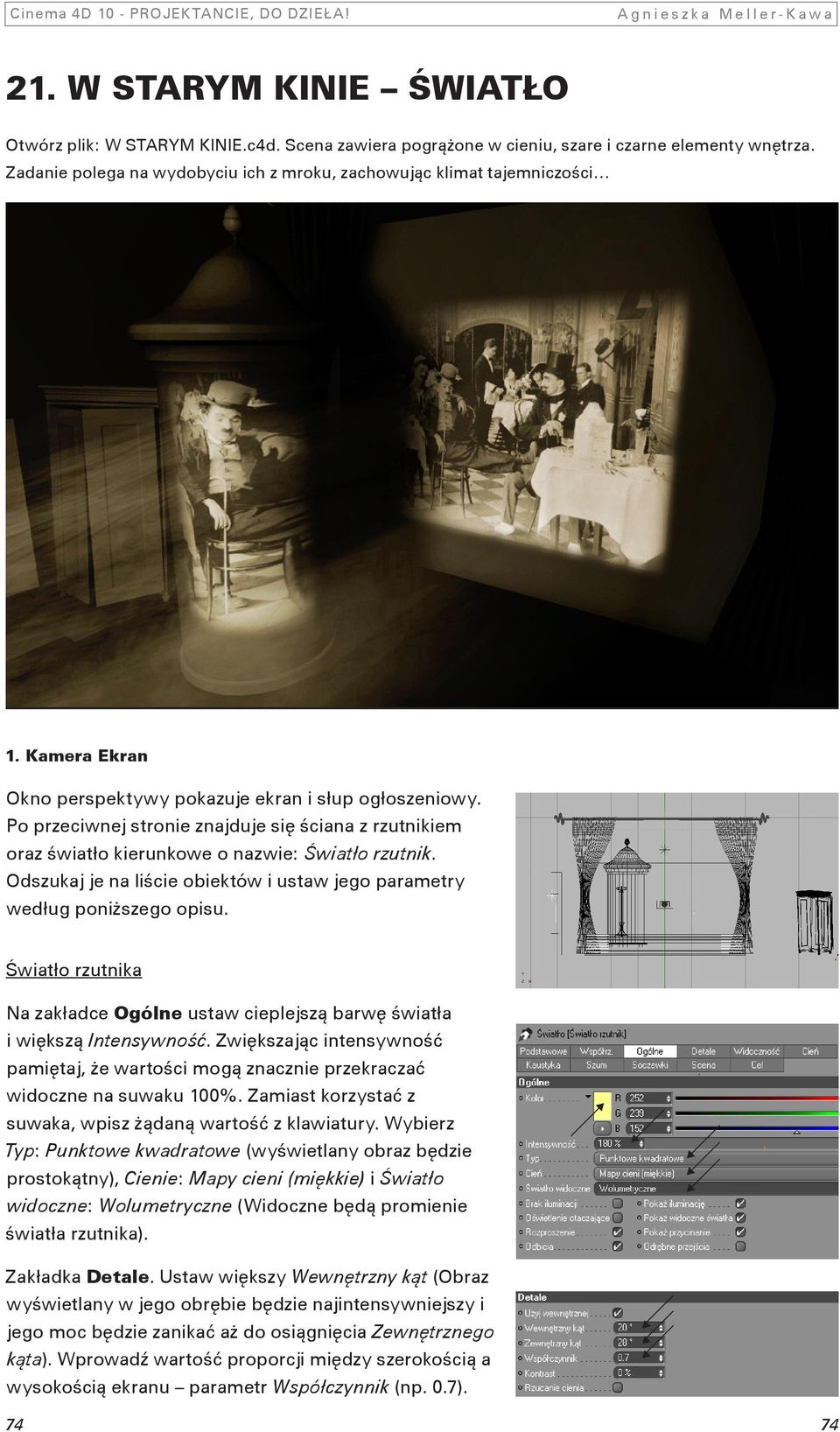

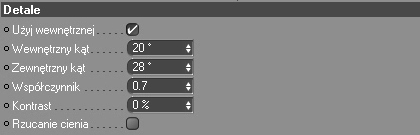

1 21. W STARYM KINIE ŚWIATŁO Otwórz plik: W STARYM KINIE.c4d. Scena zawiera pogrążone w cieniu, szare i czarne elementy wnętrza. Zadanie polega na wydobyciu ich z mroku, zachowując klimat tajemniczości 1. Kamera Ekran Okno perspektywy pokazuje ekran i słup ogłoszeniowy. Po przeciwnej stronie znajduje się ściana z rzutnikiem oraz światło kierunkowe o nazwie: Światło rzutnik. Odszukaj je na liście obiektów i ustaw jego parametry według poniższego opisu. Światło rzutnika Na zakładce Ogólne ustaw cieplejszą barwę światła i większą Intensywność. Zwiększając intensywność pamiętaj, że wartości mogą znacznie przekraczać widoczne na suwaku 100%. Zamiast korzystać z suwaka, wpisz żądaną wartość z klawiatury. Wybierz Typ: Punktowe kwadratowe (wyświetlany obraz będzie prostokątny), Cienie: Mapy cieni (miękkie) i Światło widoczne: Wolumetryczne (Widoczne będą promienie światła rzutnika). Zakładka Detale. Ustaw większy Wewnętrzny kąt (Obraz wyświetlany w jego obrębie będzie najintensywniejszy i jego moc będzie zanikać aż do osiągnięcia Zewnętrznego kąta). Wprowadź wartość proporcji między szerokością a wysokością ekranu parametr Współczynnik (np. 0.7)

2 Widoczność. Zrezygnuj z Zanikania widoczności światła na długości (Snop światła widoczny będzie na całej długości) oraz z Zaniku krawędzi (Snop widocznego światła, nie będzie łagodniał na krawędziach, będzie ostro dzielił przestrzeń). Zwiększ Zewnętrzną odległość zasięgu widzialnego światła, tak by snop światła sięgał ekranu. Pozostałe parametry: Jasność widzialnego światła oraz Odległość próbki (Im mniejsza wartość tym lepsza jakość widocznego światła - niestety kosztem dłuższego czasu renderingu) dopasujesz dopiero gdy wyświetlony zostanie obraz z rzutnika. Cienie. Mapy cieni (miękkie). Pozostaw Mapę cienia w wielkości 250x250. (Im mniejsza mapa cieni, tym cienie będą mniej dokładnie liczone i przez to bardziej rozmyte). W celu złagodzenia cieni, ale zachowaniu przy tym ich dokładności, nie zmniejszaj mapy cieni, ale zwiększ Promień próbki cienia (do np. 20). Cień rzucany przez słup ogłoszeniowy będzie wówczas łagodniejszy i obraz wyświetlany na ekranie nie będzie przez niego ostro przycięty. Szum. Dodaj Szum dla Widoczności światła. Wprowadzi to efekt nieregularności w widocznym świetle czyniąc je bardziej naturalne. Wybierz Typ szumu. Światło punktowe okrągłe Punktowe prostokątne współczynnik 0,7 Zanik widocznego światła Brak zaniku widocznego świała Szum w widocznym świetle Materiał rzutnika Czas by rzutnik zaczął wyświetlać fotografię. Stwórz materiał dla rzutnika. Wyłącz kanał Koloru. Włącz kanał Przezroczystości i w nim, jako Teksturę, wskaż jedno ze starych zdjęć. Przypisz materiał światłu. Jako rodzaj projekcji wybierz Płaska i wyłącz Powtarzanie wzoru. Wybierz narzędzie Tekstura i, w widoku z przodu (F4), narzędziami do skalowania i przesuwania, dopasuj obraz. Na rolecie Widoczności światła dopasuj: Jasność i Odległość próbki. 75

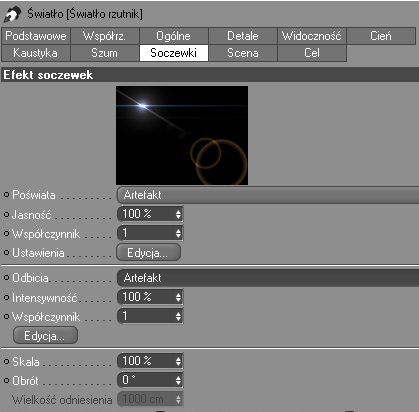

3 2. Kamera Schody Materiał imitujący światło Przełącz widok na: Kamerę Schody. (Możesz to zrobić również za pomocą menedżera obiektów: Odszukaj nazwę kamery na liście i wskaż ikonę odpowiedzialną za uaktualnianie widoku w oknie perspektywy.) Pod stopnicami znajdują się rurki lamp doświetlających stopnie. Korzystając z kanałów: Luminescencja i Poświata stwórz dla nich materiał imitujący świecenie. Podczas testów, by nie przedłużać czasu renderingu, tymczasowo wyłącz światło widoczne rzutnika (Zakładka Ogólne > Światło widoczne > Brak). Materiał imitujący świecenie Soczewka W zasięgu widoku z kamery znajduje się źródło światła rzutnika. W naturze, taki układ powodowałby powstanie efektu soczewki (poświata, okręgi, gwiazda ). Światłu rzutnika przypisz efekt Soczewki. Opierając się na oknie podglądu wybierz rodzaj efektu w polu Poświaty i Odbicia (np. Artefakt). 76

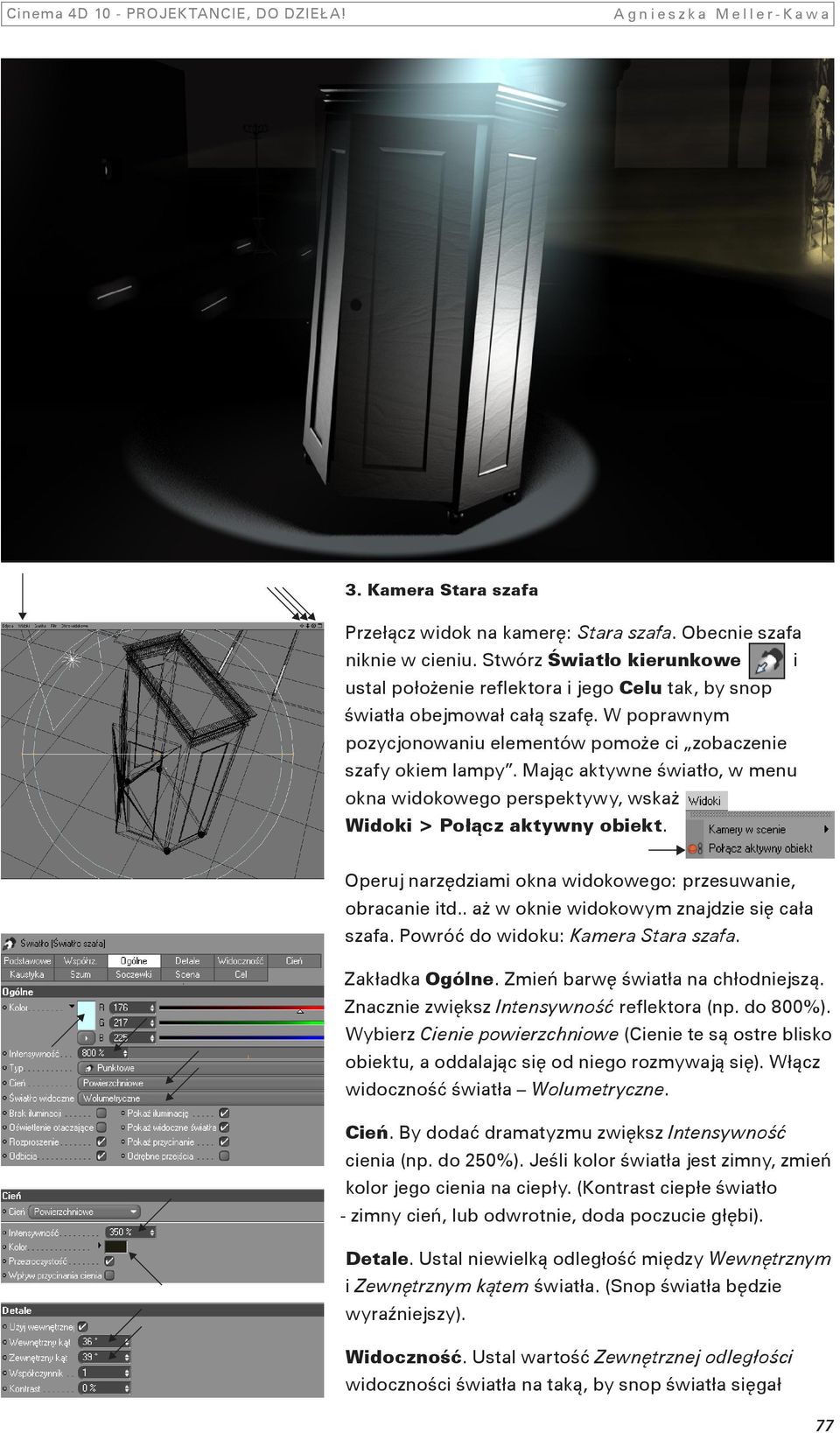

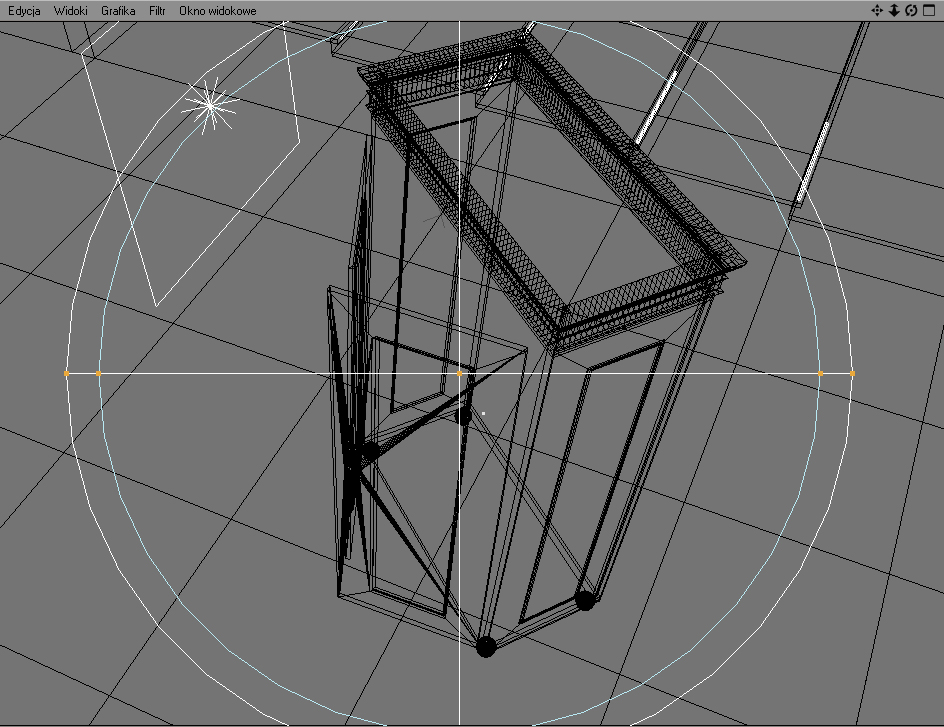

4 3. Kamera Stara szafa Przełącz widok na kamerę: Stara szafa. Obecnie szafa niknie w cieniu. Stwórz Światło kierunkowe i ustal położenie reflektora i jego Celu tak, by snop światła obejmował całą szafę. W poprawnym pozycjonowaniu elementów pomoże ci zobaczenie szafy okiem lampy. Mając aktywne światło, w menu okna widokowego perspektywy, wskaż Widoki > Połącz aktywny obiekt. Operuj narzędziami okna widokowego: przesuwanie, obracanie itd.. aż w oknie widokowym znajdzie się cała szafa. Powróć do widoku: Kamera Stara szafa. Zakładka Ogólne. Zmień barwę światła na chłodniejszą. Znacznie zwiększ Intensywność reflektora (np. do 800%). Wybierz Cienie powierzchniowe (Cienie te są ostre blisko obiektu, a oddalając się od niego rozmywają się). Włącz widoczność światła Wolumetryczne. Cień. By dodać dramatyzmu zwiększ Intensywność cienia (np. do 250%). Jeśli kolor światła jest zimny, zmień kolor jego cienia na ciepły. (Kontrast ciepłe światło - zimny cień, lub odwrotnie, doda poczucie głębi). Detale. Ustal niewielką odległość między Wewnętrznym i Zewnętrznym kątem światła. (Snop światła będzie wyraźniejszy). Widoczność. Ustal wartość Zewnętrznej odległości widoczności światła na taką, by snop światła sięgał 77

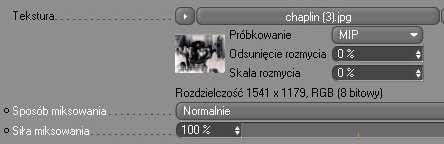

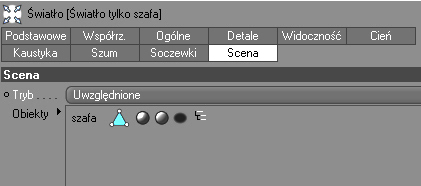

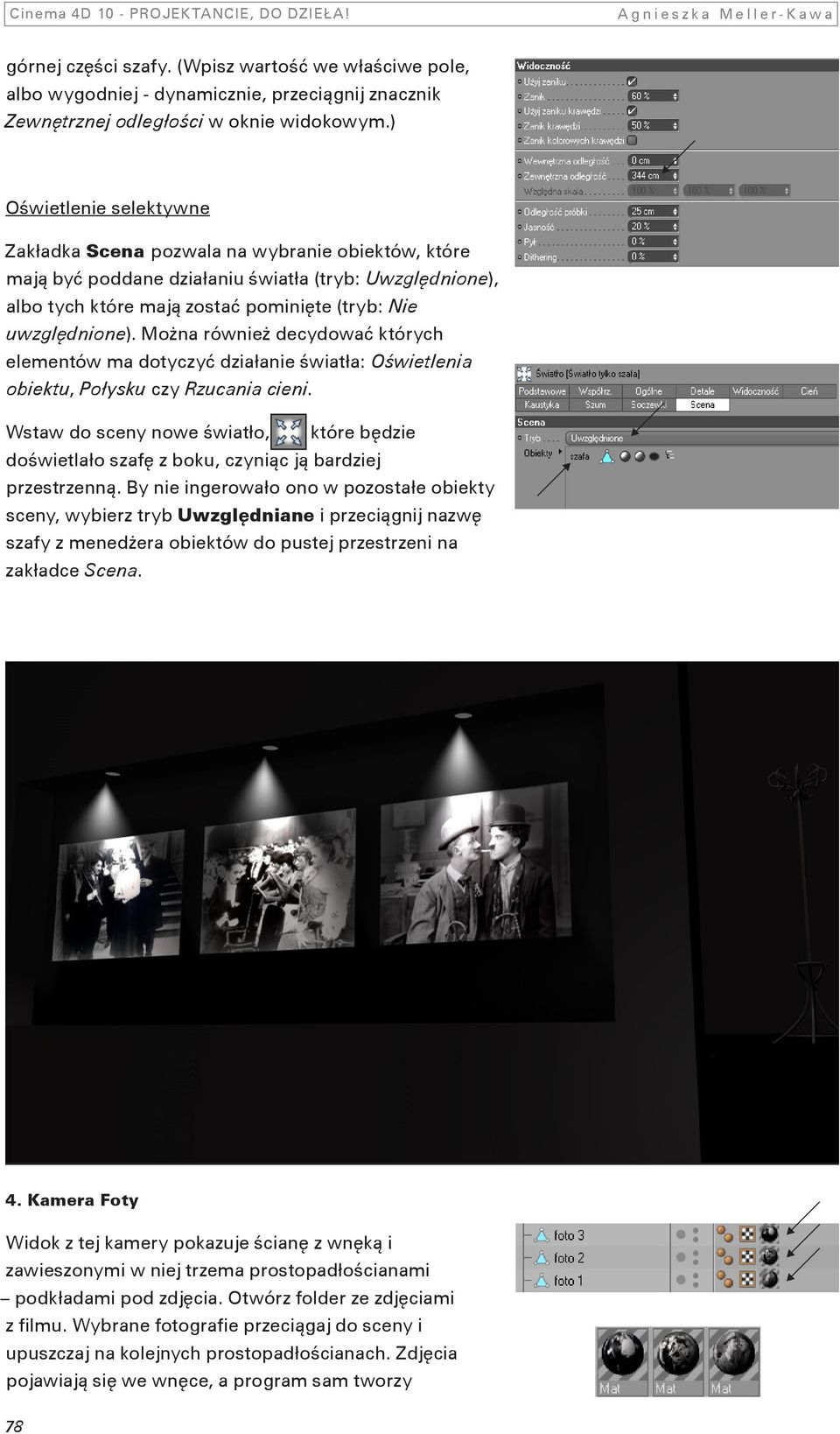

5 górnej części szafy. (Wpisz wartość we właściwe pole, albo wygodniej - dynamicznie, przeciągnij znacznik Zewnętrznej odległości w oknie widokowym.) Oświetlenie selektywne Zakładka Scena pozwala na wybranie obiektów, które mają być poddane działaniu światła (tryb: Uwzględnione), albo tych które mają zostać pominięte (tryb: Nie uwzględnione). Można również decydować których elementów ma dotyczyć działanie światła: Oświetlenia obiektu, Połysku czy Rzucania cieni. Wstaw do sceny nowe światło, które będzie doświetlało szafę z boku, czyniąc ją bardziej przestrzenną. By nie ingerowało ono w pozostałe obiekty sceny, wybierz tryb Uwzględniane i przeciągnij nazwę szafy z menedżera obiektów do pustej przestrzeni na zakładce Scena. 4. Kamera Foty Widok z tej kamery pokazuje ścianę z wnęką i zawieszonymi w niej trzema prostopadłościanami podkładami pod zdjęcia. Otwórz folder ze zdjęciami z filmu. Wybrane fotografie przeciągaj do sceny i upuszczaj na kolejnych prostopadłościanach. Zdjęcia pojawiają się we wnęce, a program sam tworzy 78

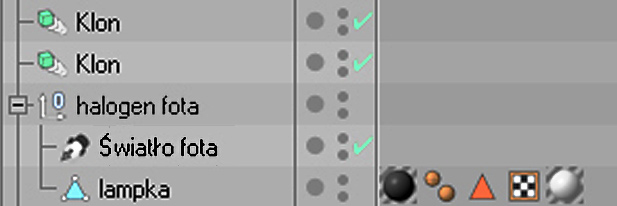

6 materiały z fotografiami umieszczonymi w kanale Kolor. Nad jednym ze zdjęć znajduje się lampka z nieaktywnym punktowym światłem, włącz jego działanie. Mając wyselekcjonowaną grupę lampki ze światłem, dwa razy wstaw do sceny obiekt Klon. Wybierz oryginalną lampę i jej klony, a następnie poleceniem: Funkcje > Ułóż rozłóż lampki w odległości jednostek, w kierunku osi Z. Światło halogenu ma przypisane pewne właściwości. Przeanalizuj je i wprowadzając zmiany w oryginalnej lampie, dopasuj parametry światła wszystkich halogenów według własnego uznania. Przykładowe parametry światła: Ogólne. Rzucanie cieni: Raytracing (twarde). Światło widoczne: Wolumetryczne Detale. Wewnętrzny kąt 30 0, Zewnętrzny kąt Sposób Zanikania światła w miarę oddalania się od źródła światła: Odwrotny. W miarę oddalania się od źródła światła, światło zanika. Do wyboru jest kilka algorytmów zanikania światła, np. Liniowy - jednostajnie malejący, Krok - nagłe zanikanie, Odwrotny - im dalej tym zanikanie większe, Odwrotny do kwadratu - to samo tylko efekt zanikania jest mocniejszy - bo do kwadratu... Podobną funkcję pełni polecenie: Daleko przytnij Od... Do... Pozwala ono na wprowadzenie wartości od którego momentu ma rozpocząć się wygasanie światła, a w którym momencie ma ono zgasnąć całkowicie. Widoczność. Zewnętrzna odległość 90. Jasność 60% Cień. Intensywność 300%. Rendering i zapis projektu Zrenderuj widoki z wszystkich kamer. Wybierz polecenie: Zapisz projekt. (Jest to inne polecenie niż stosowane zwykle: Zapisz). Polecenie: Zapisz projekt tworzy nowy folder i zapisuje scenę wraz ze wszystkimi teksturami użytymi w projekcie - podfolder o nazwie: tex. 79
