D 51EX/PX. Spycharka gąsienicowa D51EX/PX-22. MOC SILNIKA 99,0 kw / obr/min MASA EKSPLOATACYJNA D51EX-22: kg D51PX-22: 13.

Transkrypt

1 D 51EX/PX Spycharka gąsienicowa D51EX/PX-22 MOC SILNIKA 99,0 kw / obr/min MASA EKSPLOATACYJNA D51EX-22: kg D51PX-22: kg

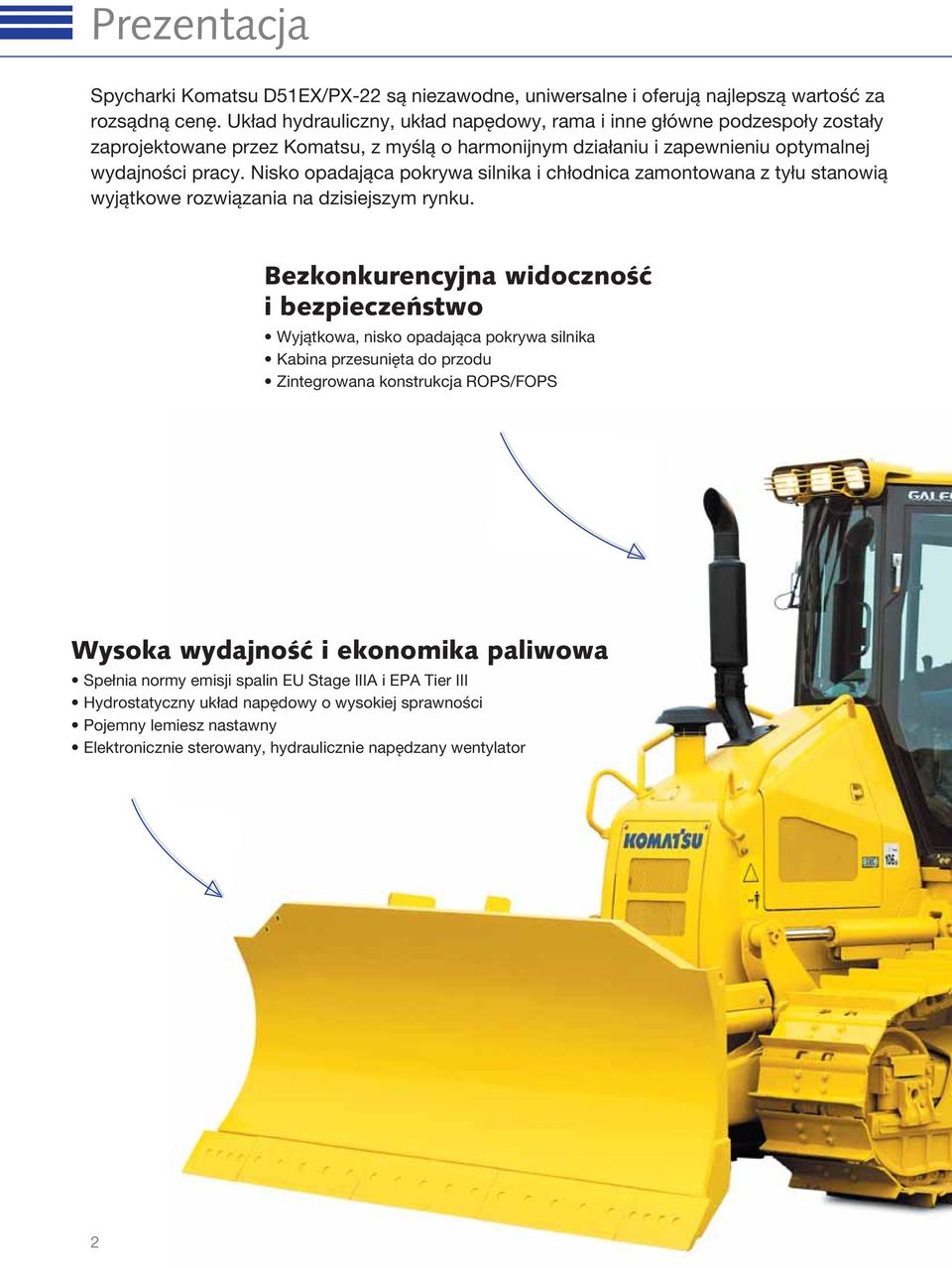

2 Prezentacja Spycharki Komatsu D51EX/PX-22 są niezawodne, uniwersalne i oferują najlepszą wartość za rozsądną cenę. Układ hydrauliczny, układ napędowy, rama i inne główne podzespoły zostały zaprojektowane przez Komatsu, z myślą o harmonijnym działaniu i zapewnieniu optymalnej wydajności pracy. Nisko opadająca pokrywa silnika i chłodnica zamontowana z tyłu stanowią wyjątkowe rozwiązania na dzisiejszym rynku. Bezkonkurencyjna widoczność i bezpieczeństwo Wyjątkowa, nisko opadająca pokrywa silnika Kabina przesunięta do przodu Zintegrowana konstrukcja ROPS/FOPS Wysoka wydajność i ekonomika paliwowa Spełnia normy emisji spalin EU Stage IIIA i EPA Tier III Hydrostatyczny układ napędowy o wysokiej sprawności Pojemny lemiesz nastawny Elektronicznie sterowany, hydraulicznie napędzany wentylator 2

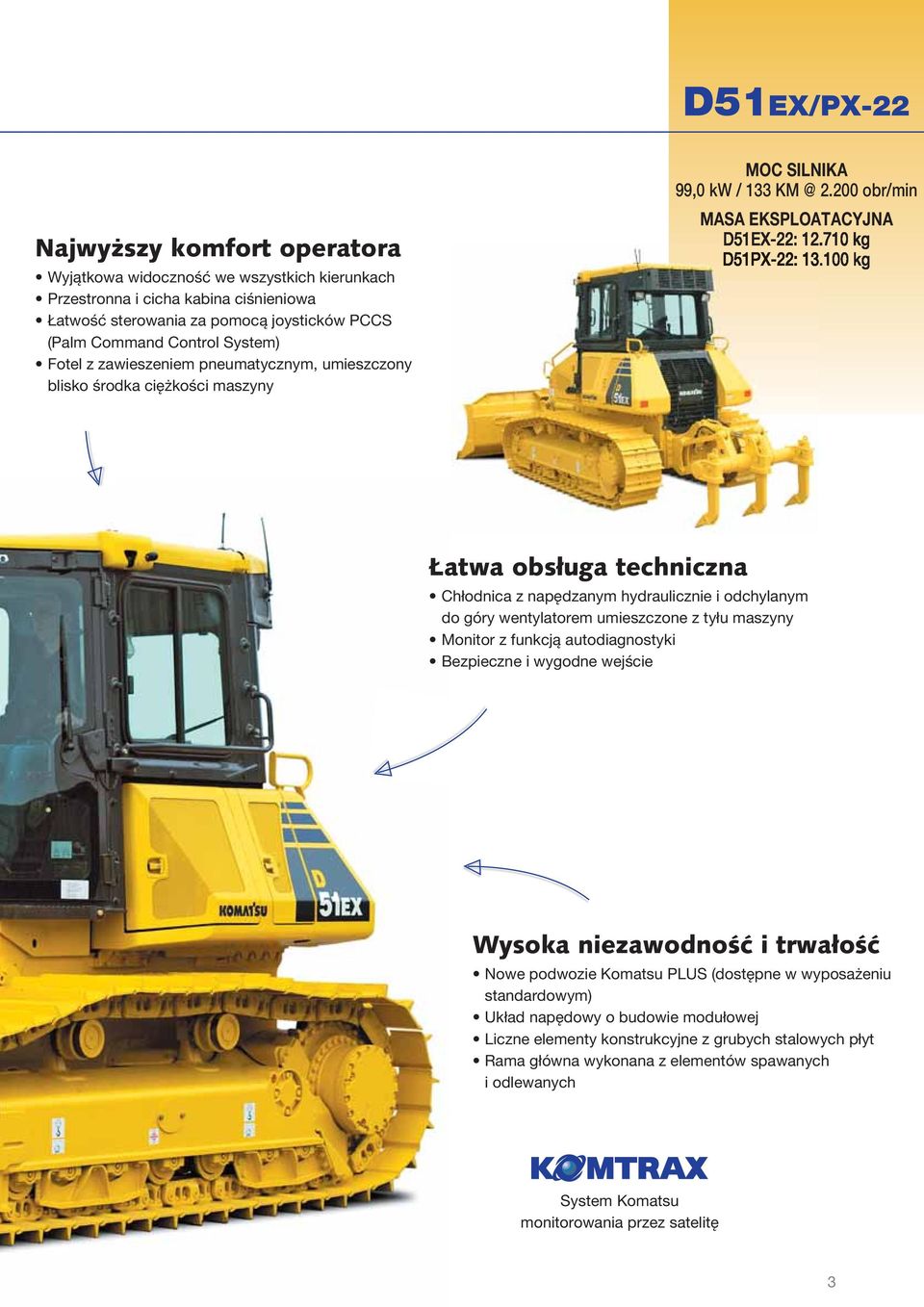

3 D51EX/PX-22 Najwyższy komfort operatora Wyjątkowa widoczność we wszystkich kierunkach Przestronna i cicha kabina ciśnieniowa Łatwość sterowania za pomocą joysticków PCCS (Palm Command Control System) Fotel z zawieszeniem pneumatycznym, umieszczony blisko środka ciężkości maszyny MOC SILNIKA 99,0 kw / obr/min MASA EKSPLOATACYJNA Łatwa obsługa techniczna Chłodnica z napędzanym hydraulicznie i odchylanym do góry wentylatorem umieszczone z tyłu maszyny Monitor z funkcją autodiagnostyki Bezpieczne i wygodne wejście Wysoka niezawodność i trwałość Nowe podwozie Komatsu PLUS (dostępne w wyposażeniu standardowym) Układ napędowy o budowie modułowej Liczne elementy konstrukcyjne z grubych stalowych płyt Rama główna wykonana z elementów spawanych i odlewanych System Komatsu monitorowania przez satelitę 3

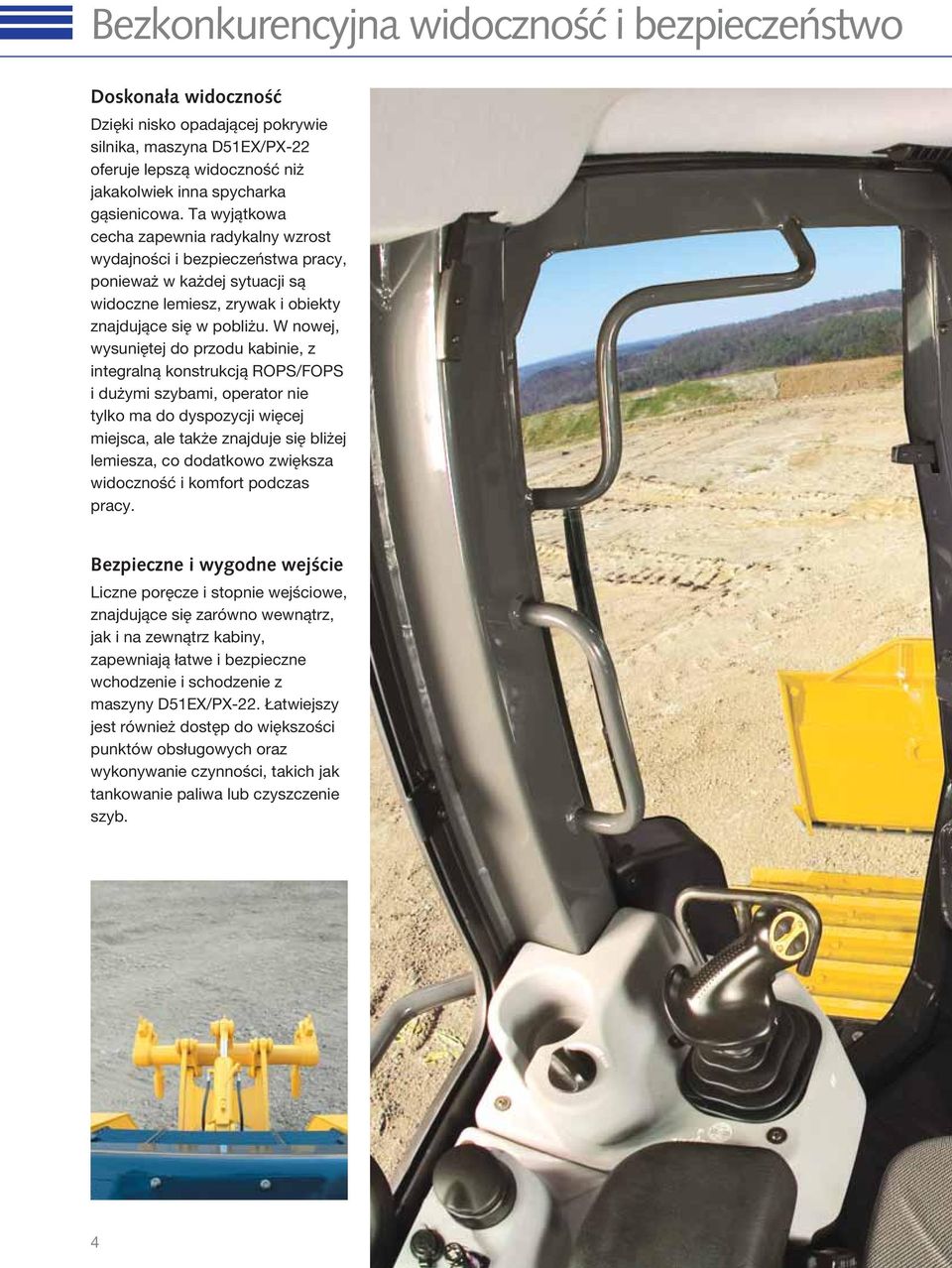

4 Bezkonkurencyjna widoczność i bezpieczeństwo Doskonała widoczność Dzięki nisko opadającej pokrywie silnika, maszyna D51EX/PX-22 oferuje lepszą widoczność niż jakakolwiek inna spycharka gąsienicowa. Ta wyjątkowa cecha zapewnia radykalny wzrost wydajności i bezpieczeństwa pracy, ponieważ w każdej sytuacji są widoczne lemiesz, zrywak i obiekty znajdujące się w pobliżu. W nowej, wysuniętej do przodu kabinie, z integralną konstrukcją ROPS/FOPS i dużymi szybami, operator nie tylko ma do dyspozycji więcej miejsca, ale także znajduje się bliżej lemiesza, co dodatkowo zwiększa widoczność i komfort podczas pracy. Bezpieczne i wygodne wejście Liczne poręcze i stopnie wejściowe, znajdujące się zarówno wewnątrz, jak i na zewnątrz kabiny, zapewniają łatwe i bezpieczne wchodzenie i schodzenie z maszyny D51EX/PX-22. Łatwiejszy jest również dostęp do większości punktów obsługowych oraz wykonywanie czynności, takich jak tankowanie paliwa lub czyszczenie szyb. 4

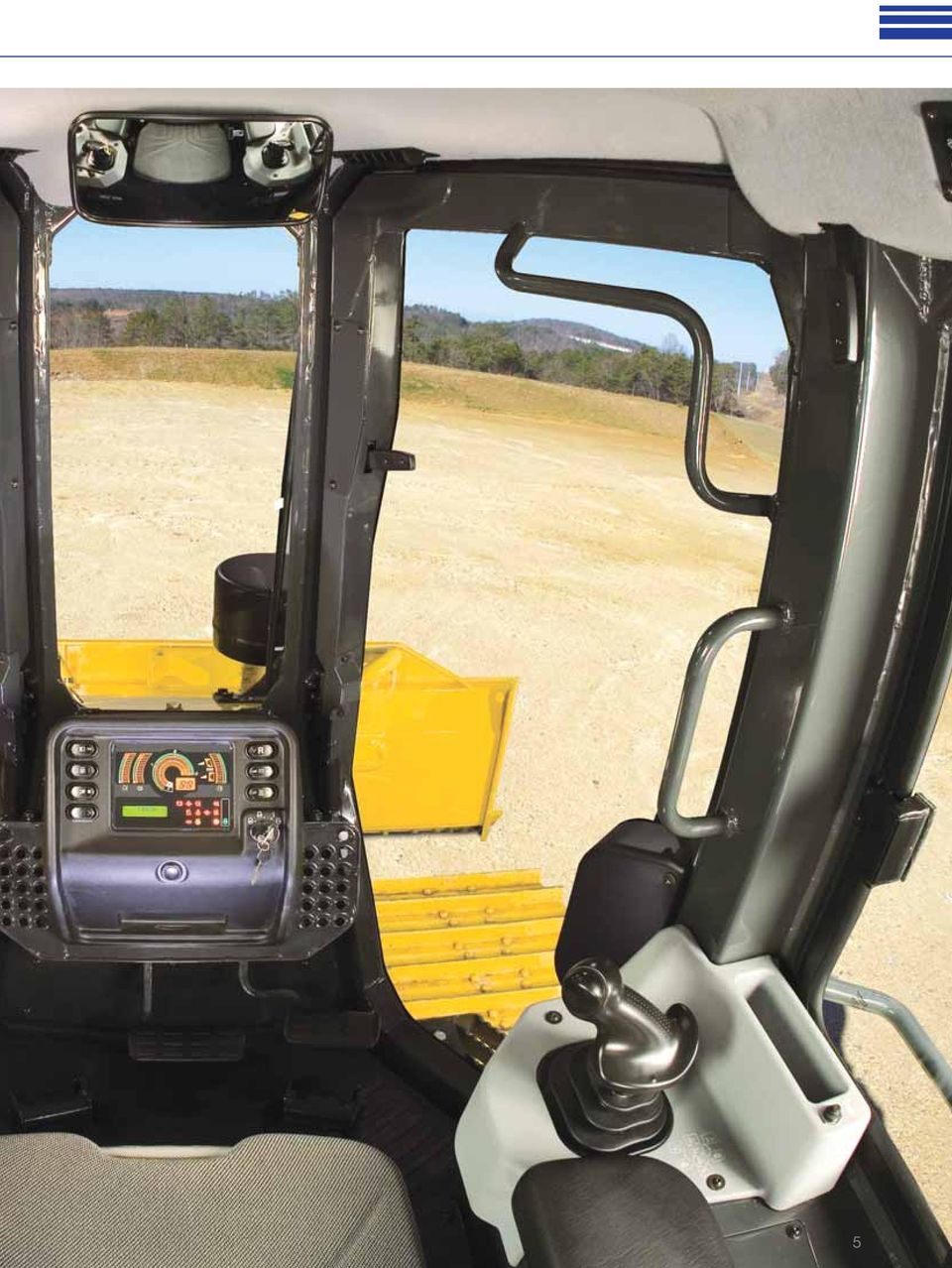

5 5

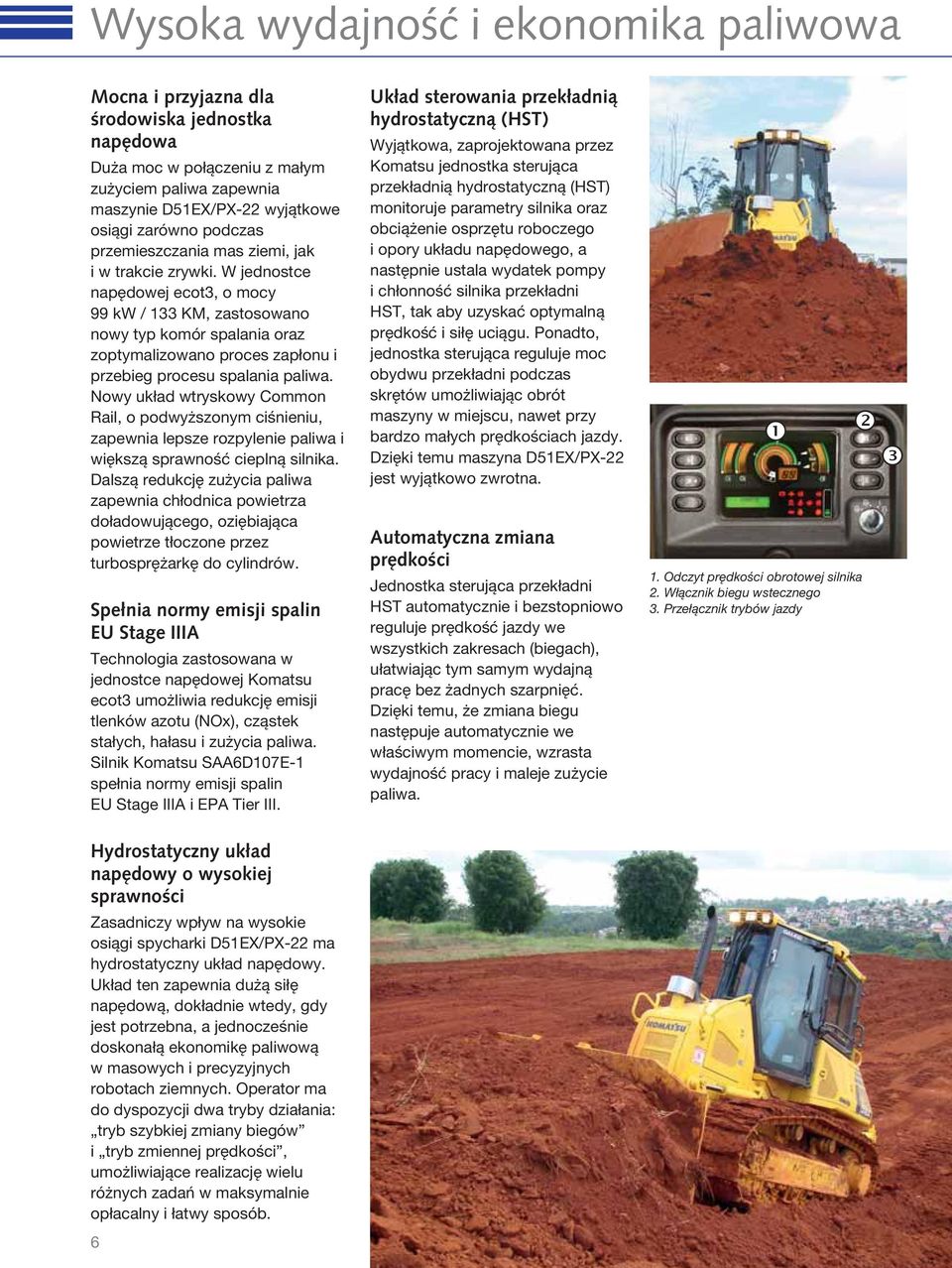

6 Wysoka wydajność i ekonomika paliwowa Mocna i przyjazna dla środowiska jednostka napędowa Duża moc w połączeniu z małym zużyciem paliwa zapewnia maszynie D51EX/PX-22 wyjątkowe osiągi zarówno podczas przemieszczania mas ziemi, jak i w trakcie zrywki. W jednostce napędowej ecot3, o mocy 99 kw / 133 KM, zastosowano nowy typ komór spalania oraz zoptymalizowano proces zapłonu i przebieg procesu spalania paliwa. Nowy układ wtryskowy Common Rail, o podwyższonym ciśnieniu, zapewnia lepsze rozpylenie paliwa i większą sprawność cieplną silnika. Dalszą redukcję zużycia paliwa zapewnia chłodnica powietrza doładowującego, oziębiająca powietrze tłoczone przez turbosprężarkę do cylindrów. Spełnia normy emisji spalin EU Stage IIIA Technologia zastosowana w jednostce napędowej Komatsu ecot3 umożliwia redukcję emisji tlenków azotu (NOx), cząstek stałych, hałasu i zużycia paliwa. Silnik Komatsu SAA6D107E-1 spełnia normy emisji spalin EU Stage IIIA i EPA Tier III. Układ sterowania przekładnią hydrostatyczną (HST) Wyjątkowa, zaprojektowana przez Komatsu jednostka sterująca przekładnią hydrostatyczną (HST) monitoruje parametry silnika oraz obciążenie osprzętu roboczego i opory układu napędowego, a następnie ustala wydatek pompy i chłonność silnika przekładni HST, tak aby uzyskać optymalną prędkość i siłę uciągu. Ponadto, jednostka sterująca reguluje moc obydwu przekładni podczas skrętów umożliwiając obrót maszyny w miejscu, nawet przy bardzo małych prędkościach jazdy. Dzięki temu maszyna D51EX/PX-22 jest wyjątkowo zwrotna. Automatyczna zmiana prędkości Jednostka sterująca przekładni HST automatycznie i bezstopniowo reguluje prędkość jazdy we wszystkich zakresach (biegach), ułatwiając tym samym wydajną pracę bez żadnych szarpnięć. Dzięki temu, że zmiana biegu następuje automatycznie we właściwym momencie, wzrasta wydajność pracy i maleje zużycie paliwa. 1. Odczyt prędkości obrotowej silnika 2. Włącznik biegu wstecznego 3. Przełącznik trybów jazdy Hydrostatyczny układ napędowy o wysokiej sprawności Zasadniczy wpływ na wysokie osiągi spycharki D51EX/PX-22 ma hydrostatyczny układ napędowy. Układ ten zapewnia dużą siłę napędową, dokładnie wtedy, gdy jest potrzebna, a jednocześnie doskonałą ekonomikę paliwową w masowych i precyzyjnych robotach ziemnych. Operator ma do dyspozycji dwa tryby działania: tryb szybkiej zmiany biegów i tryb zmiennej prędkości, umożliwiające realizację wielu różnych zadań w maksymalnie opłacalny i łatwy sposób. 6

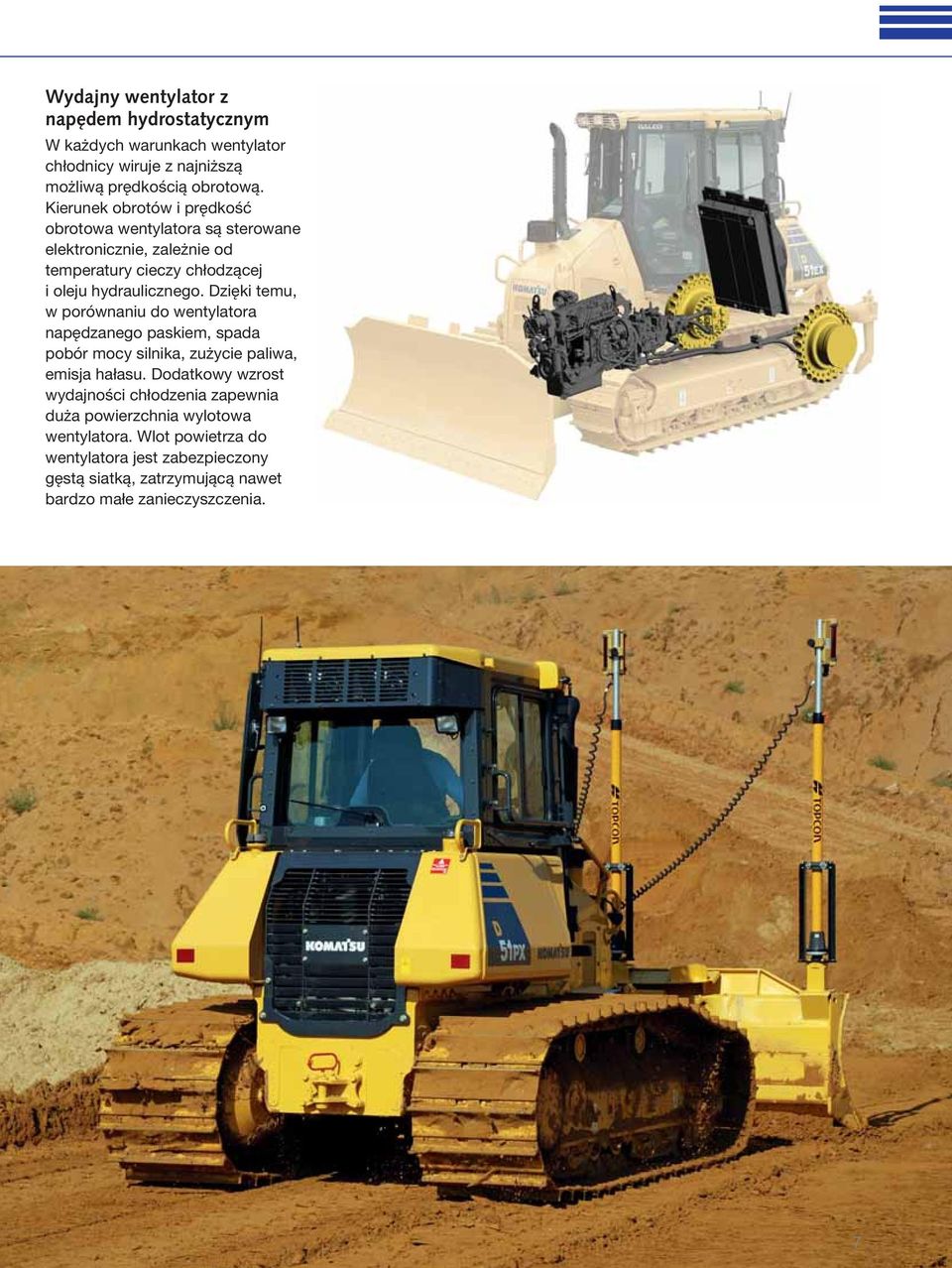

7 Wydajny wentylator z napędem hydrostatycznym W każdych warunkach wentylator chłodnicy wiruje z najniższą możliwą prędkością obrotową. Kierunek obrotów i prędkość obrotowa wentylatora są sterowane elektronicznie, zależnie od temperatury cieczy chłodzącej i oleju hydraulicznego. Dzięki temu, w porównaniu do wentylatora napędzanego paskiem, spada pobór mocy silnika, zużycie paliwa, emisja hałasu. Dodatkowy wzrost wydajności chłodzenia zapewnia duża powierzchnia wylotowa wentylatora. Wlot powietrza do wentylatora jest zabezpieczony gęstą siatką, zatrzymującą nawet bardzo małe zanieczyszczenia. 7

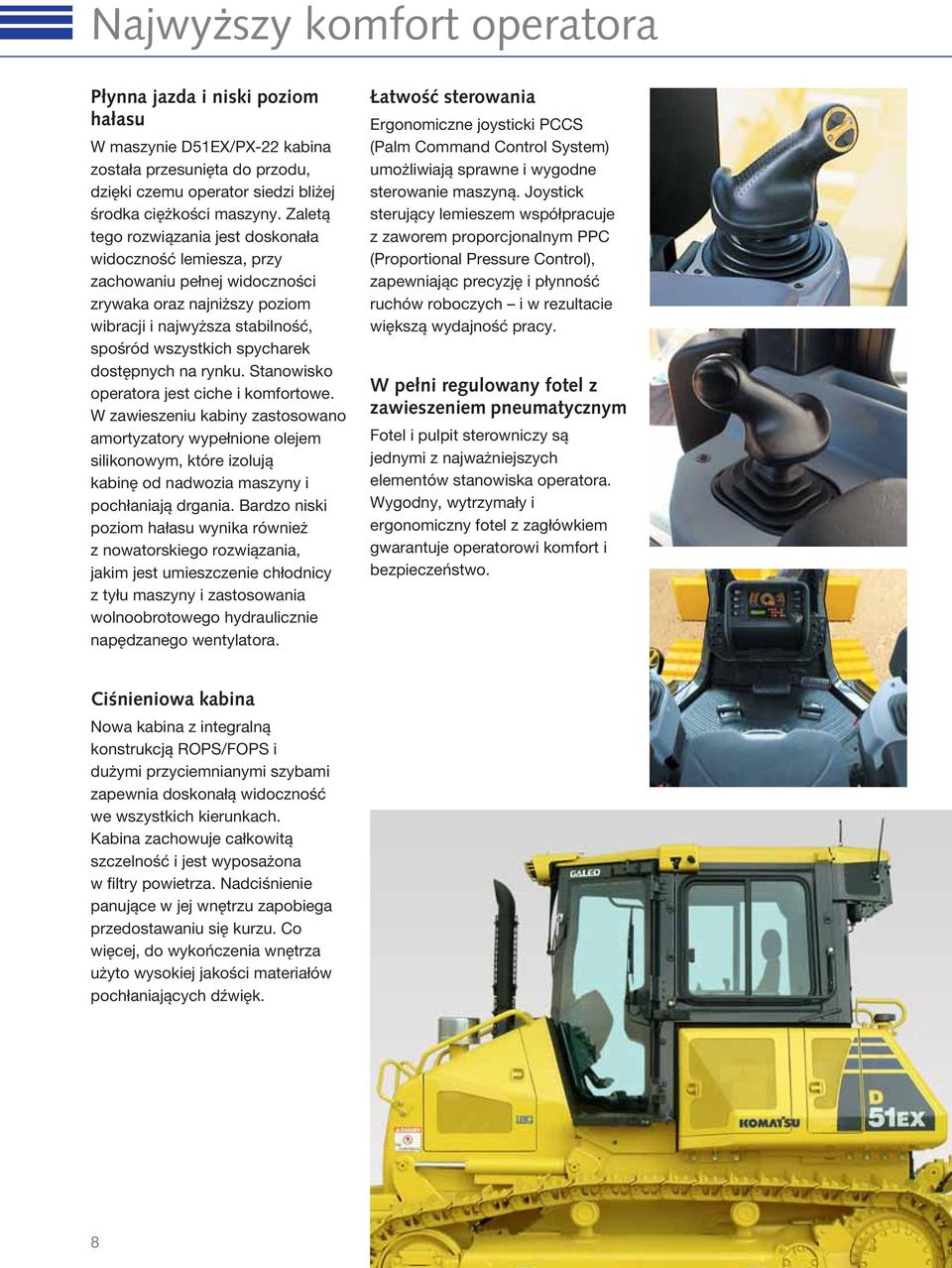

8 Najwyższy komfort operatora Płynna jazda i niski poziom hałasu W maszynie D51EX/PX-22 kabina została przesunięta do przodu, dzięki czemu operator siedzi bliżej środka ciężkości maszyny. Zaletą tego rozwiązania jest doskonała widoczność lemiesza, przy zachowaniu pełnej widoczności zrywaka oraz najniższy poziom wibracji i najwyższa stabilność, spośród wszystkich spycharek dostępnych na rynku. Stanowisko operatora jest ciche i komfortowe. W zawieszeniu kabiny zastosowano amortyzatory wypełnione olejem silikonowym, które izolują kabinę od nadwozia maszyny i pochłaniają drgania. Bardzo niski poziom hałasu wynika również z nowatorskiego rozwiązania, jakim jest umieszczenie chłodnicy z tyłu maszyny i zastosowania wolnoobrotowego hydraulicznie napędzanego wentylatora. Łatwość sterowania Ergonomiczne joysticki PCCS (Palm Command Control System) umożliwiają sprawne i wygodne sterowanie maszyną. Joystick sterujący lemieszem współpracuje z zaworem proporcjonalnym PPC (Proportional Pressure Control), zapewniając precyzję i płynność ruchów roboczych i w rezultacie większą wydajność pracy. W pełni regulowany fotel z zawieszeniem pneumatycznym Fotel i pulpit sterowniczy są jednymi z najważniejszych elementów stanowiska operatora. Wygodny, wytrzymały i ergonomiczny fotel z zagłówkiem gwarantuje operatorowi komfort i bezpieczeństwo. Ciśnieniowa kabina Nowa kabina z integralną konstrukcją ROPS/FOPS i dużymi przyciemnianymi szybami zapewnia doskonałą widoczność we wszystkich kierunkach. Kabina zachowuje całkowitą szczelność i jest wyposażona w filtry powietrza. Nadciśnienie panujące w jej wnętrzu zapobiega przedostawaniu się kurzu. Co więcej, do wykończenia wnętrza użyto wysokiej jakości materiałów pochłaniających dźwięk. 8

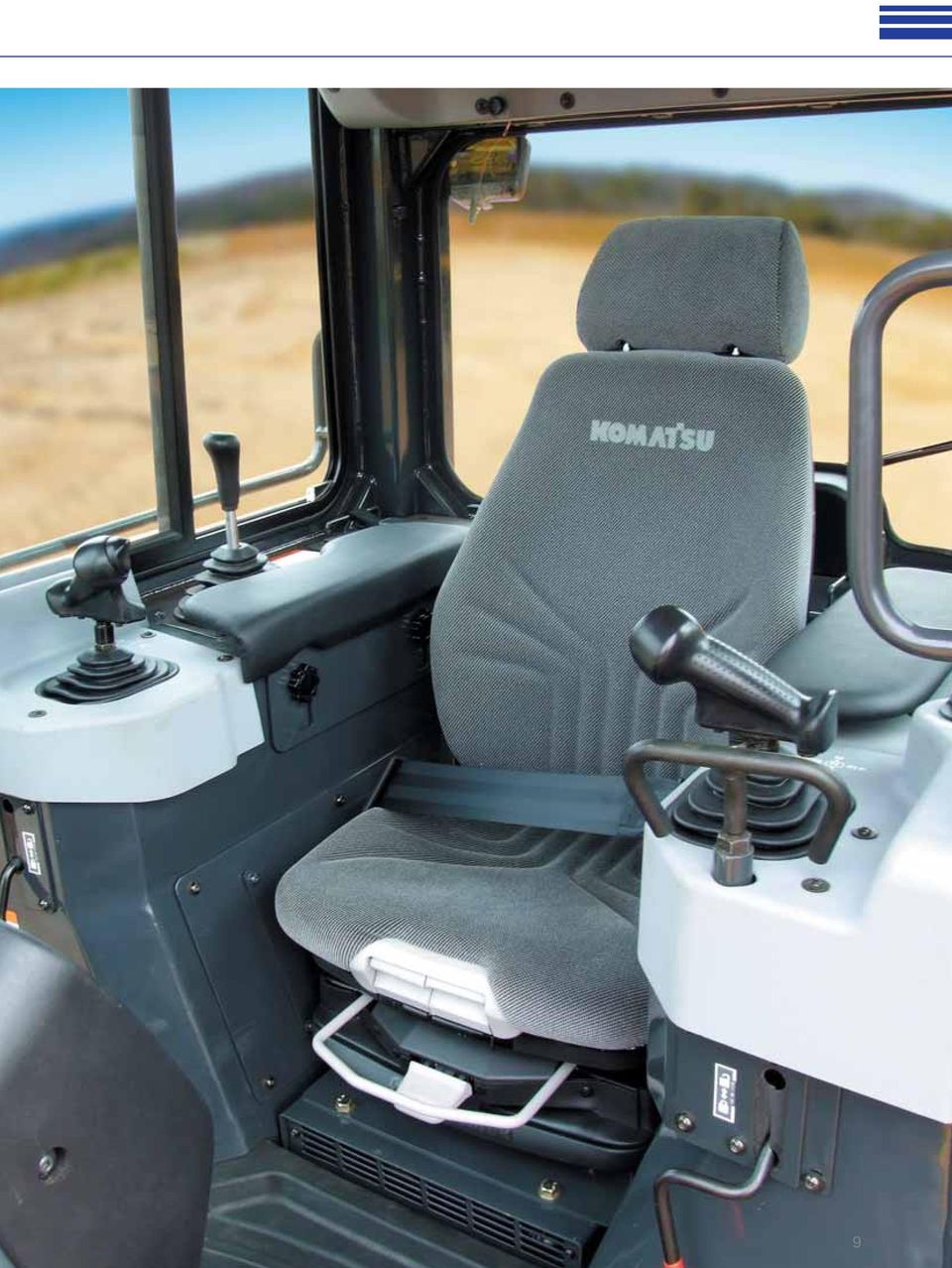

9 9

10 Wysoka niezawodność i trwałość Obniżone podwozie PLUS Obniżone podwozie Komatsu PLUS (Parallel Link Undercarriage System), z podwójnymi tulejami ogniw gąsienicy, jest wyjątkowo wytrzymałe, jednocześnie zapewniając maszynie doskonałą wydajność i stabilność. Maksymalną niezawodność i trwałość podwozia gwarantują nowe, wzmocnione ogniwa gąsienic z pływającymi tulejami i najwyższej jakości uszczelnieniami oraz nowe osłony rolek gąsienic. Dla ułatwienia obsługi technicznej środkowy czop wahacza może być smarowany zdalnie. Sekcje dzielonych kół napędowych mogą być wymieniane ręcznie, przez jedną osobę. Podwozie EX Podwozie EX zostało zaprojektowane specjalnie z myślą o pracy na twardym podłożu. Nakładki ogniw gąsienic dostępne w dwóch szerokościach i wzmocnione ogniwa zapewniają maszynie dużą powierzchnię styku z podłożem i stabilność, wydajność oraz trwałość podwozia. Podwozie PX Podwozie PX idealnie nadaje się do pracy na miękkim podłożu. Szerokie nakładki ogniw gąsienic i wzmocnione ogniwa zapewniają maszynie dużą powierzchnię styku z podłożem i stabilność, wydajność oraz trwałość podwozia. Modułowa konstrukcja Jednym z założeń przy projektowaniu spycharki D51EX/PX-22 było stworzenie trwałej maszyny charakteryzującej się niskimi kosztami obsługi technicznej. Cel ten został osiągnięty poprzez uproszczenie budowy i zastosowanie konstrukcji modułowej. Większa sztywność i trwałość Dzięki użyciu grubych stalowych profili o przekroju prostokątnym, grubych płyt i odlewów wzmacniających, przestrzenna rama gąsienic i główna rama maszyny, o konstrukcji skorupowej, charakteryzują się bardzo wysoką sztywnością. Aby zapewnić jeszcze większą wytrzymałość, sztywność i trwałość, w obydwu ramach maszyny D51EX/PX-22 zmniejszono liczbę połączeń spawanych. Wspornik koła napinającego z samoczynną regulacją Mechanizm samoczynnej regulacji wywiera stały nacisk na prowadnice koła napinającego redukując drgania. Rezultatem jest wzrost trwałości podwozia. Wspornik koła napinającego z samoczynną regulacją Przestrzenna rama o wysokiej sztywności 10

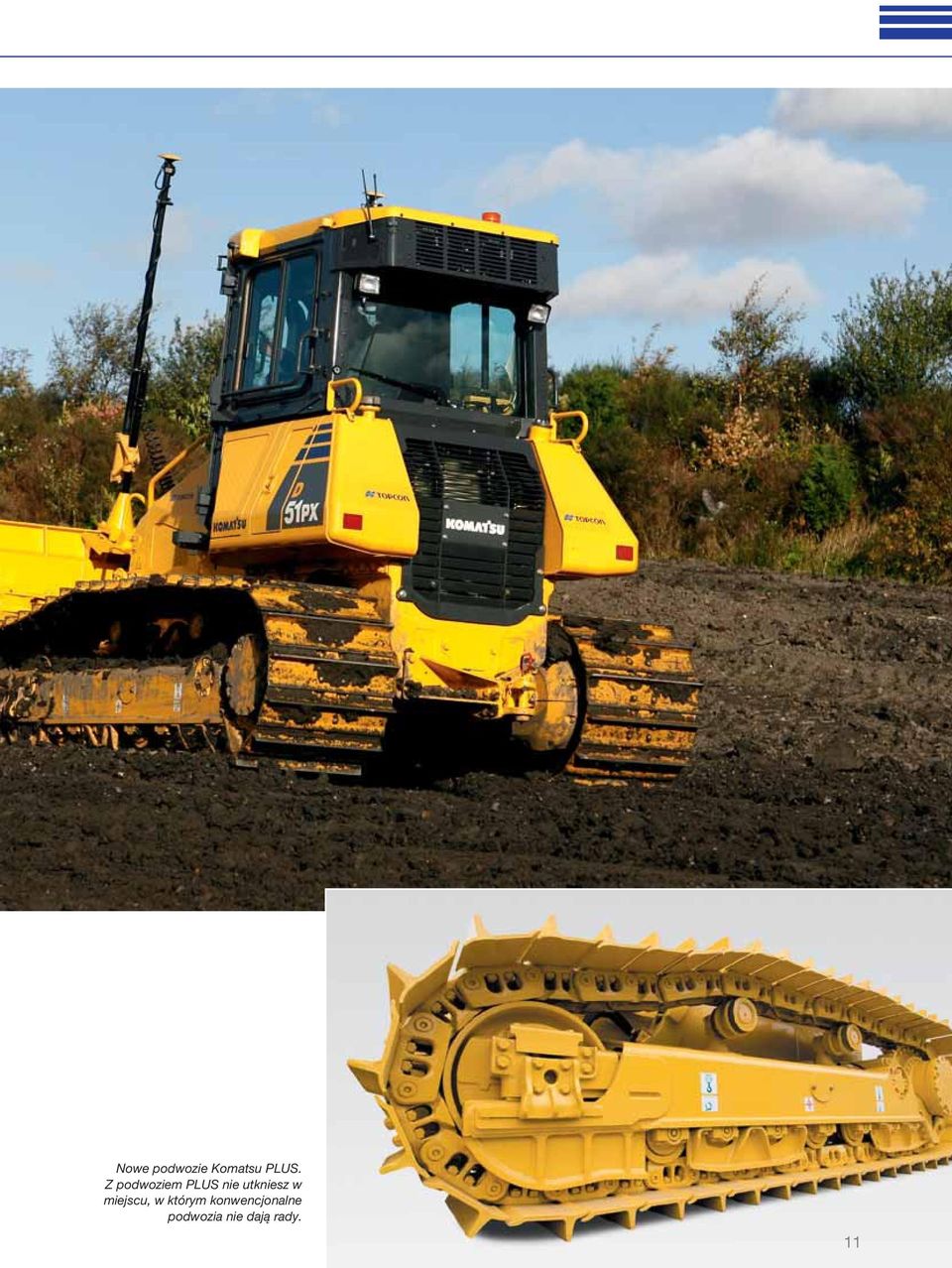

11 Nowe podwozie Komatsu PLUS. Z podwoziem PLUS nie utkniesz w miejscu, w którym konwencjonalne podwozia nie dają rady. 11

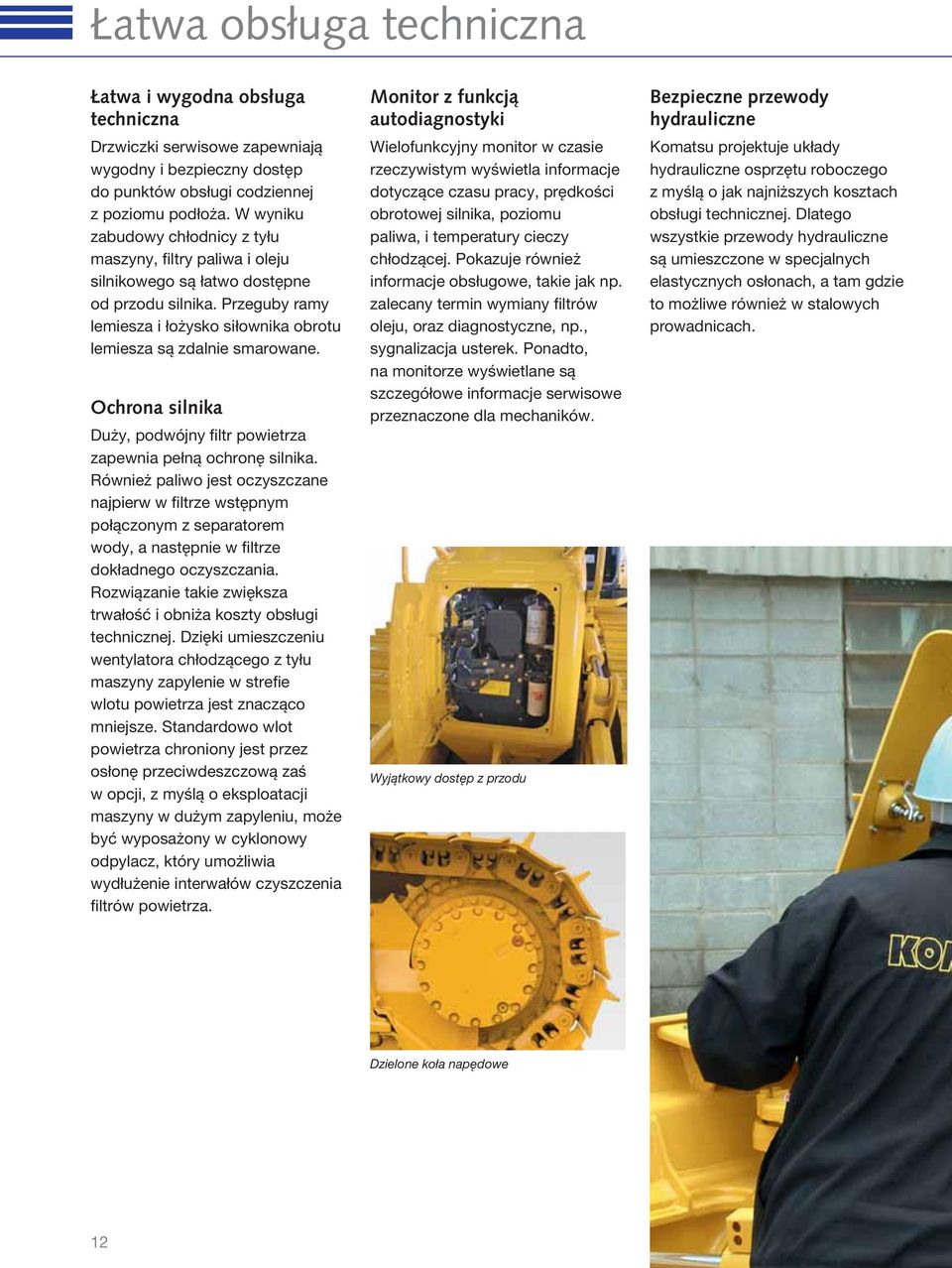

12 Łatwa obsługa techniczna Łatwa i wygodna obsługa techniczna Drzwiczki serwisowe zapewniają wygodny i bezpieczny dostęp do punktów obsługi codziennej z poziomu podłoża. W wyniku zabudowy chłodnicy z tyłu maszyny, filtry paliwa i oleju silnikowego są łatwo dostępne od przodu silnika. Przeguby ramy lemiesza i łożysko siłownika obrotu lemiesza są zdalnie smarowane. Ochrona silnika Duży, podwójny filtr powietrza zapewnia pełną ochronę silnika. Również paliwo jest oczyszczane najpierw w filtrze wstępnym połączonym z separatorem wody, a następnie w filtrze dokładnego oczyszczania. Rozwiązanie takie zwiększa trwałość i obniża koszty obsługi technicznej. Dzięki umieszczeniu wentylatora chłodzącego z tyłu maszyny zapylenie w strefie wlotu powietrza jest znacząco mniejsze. Standardowo wlot powietrza chroniony jest przez osłonę przeciwdeszczową zaś w opcji, z myślą o eksploatacji maszyny w dużym zapyleniu, może być wyposażony w cyklonowy odpylacz, który umożliwia wydłużenie interwałów czyszczenia filtrów powietrza. Monitor z funkcją autodiagnostyki Wielofunkcyjny monitor w czasie rzeczywistym wyświetla informacje dotyczące czasu pracy, prędkości obrotowej silnika, poziomu paliwa, i temperatury cieczy chłodzącej. Pokazuje również informacje obsługowe, takie jak np. zalecany termin wymiany filtrów oleju, oraz diagnostyczne, np., sygnalizacja usterek. Ponadto, na monitorze wyświetlane są szczegółowe informacje serwisowe przeznaczone dla mechaników. Wyjątkowy dostęp z przodu Bezpieczne przewody hydrauliczne Komatsu projektuje układy hydrauliczne osprzętu roboczego z myślą o jak najniższych kosztach obsługi technicznej. Dlatego wszystkie przewody hydrauliczne są umieszczone w specjalnych elastycznych osłonach, a tam gdzie to możliwe również w stalowych prowadnicach. Dzielone koła napędowe 12

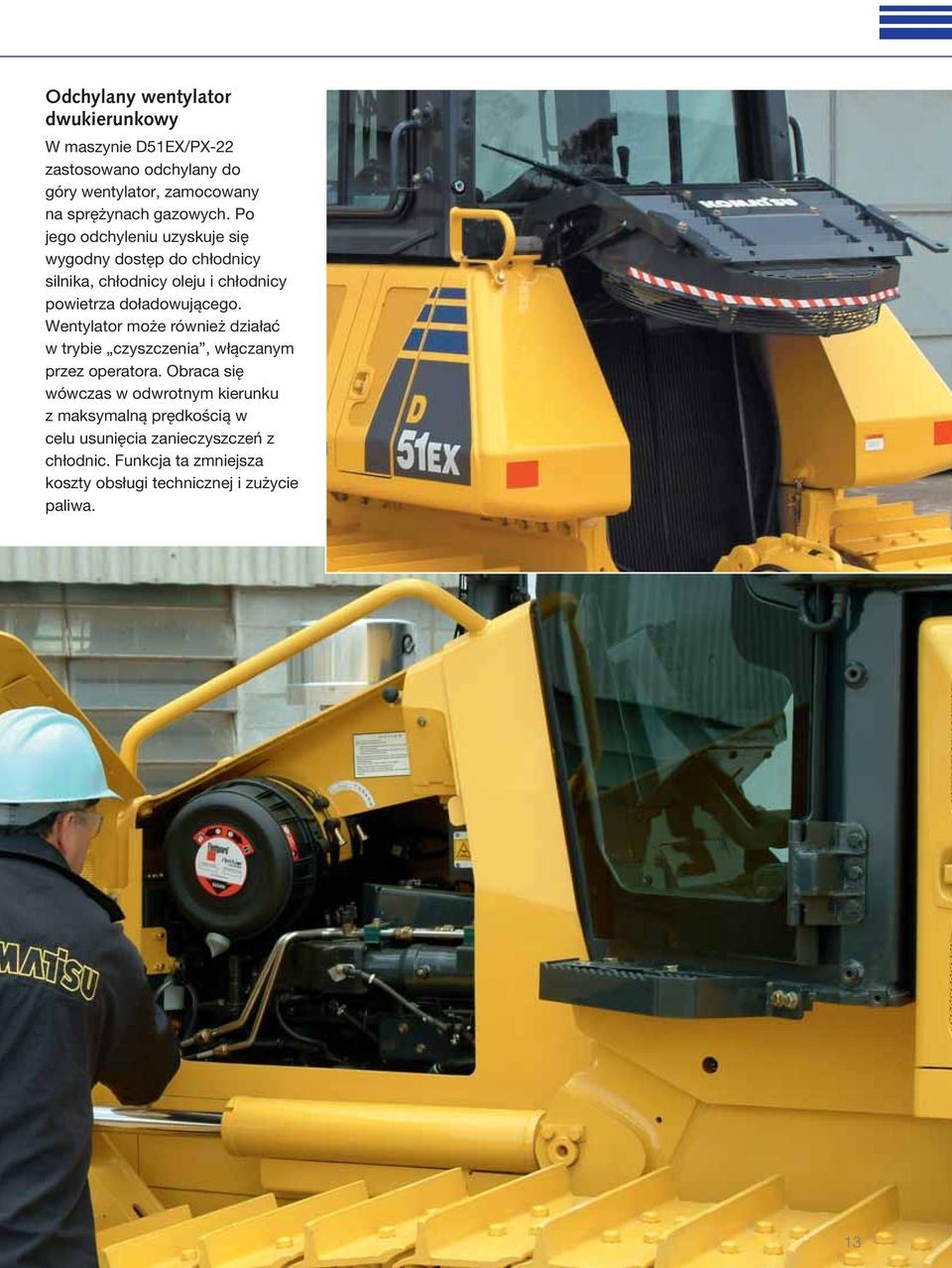

13 Odchylany wentylator dwukierunkowy W maszynie D51EX/PX-22 zastosowano odchylany do góry wentylator, zamocowany na sprężynach gazowych. Po jego odchyleniu uzyskuje się wygodny dostęp do chłodnicy silnika, chłodnicy oleju i chłodnicy powietrza doładowującego. Wentylator może również działać w trybie czyszczenia, włączanym przez operatora. Obraca się wówczas w odwrotnym kierunku z maksymalną prędkością w celu usunięcia zanieczyszczeń z chłodnic. Funkcja ta zmniejsza koszty obsługi technicznej i zużycie paliwa. 13

14 System Komatsu monitorowania przez satelitę KOMTRAX jest rewolucyjnym systemem śledzenia maszyny stworzonym aby oszczędzać czas i pieniądze. Można monitorować maszynę cały czas gdziekolwiek się ona znajduje. Parametry maszyny można otrzymać ze strony internetowej systemu KOMTRAX w celu zoptymalizowania planów przeglądów i wydajności maszyny. Korzyści, jakie zapewnia system KOMTRAX : Pełne monitorowanie maszyny Szczegółowe dane dotyczące czasu pracy i wydajności maszyn. Kompleksowe zarządzanie flotą Ciągłe śledzenie lokalizacji maszyn i zapobieganie ich nieuprawnionemu użyciu lub kradzieży. Kompletne dane o stanie maszyny Ostrzeżenia i sygnały alarmowe przekazywane za pośrednictwem strony internetowej lub poczty elektronicznej ułatwiają planowanie obsługi technicznej i wydłużenie okresu trwałości użytkowej maszyny. O dodatkowe informacje na temat systemu KOMTRAX prosimy pytać lokalnego przedstawiciela firmy.

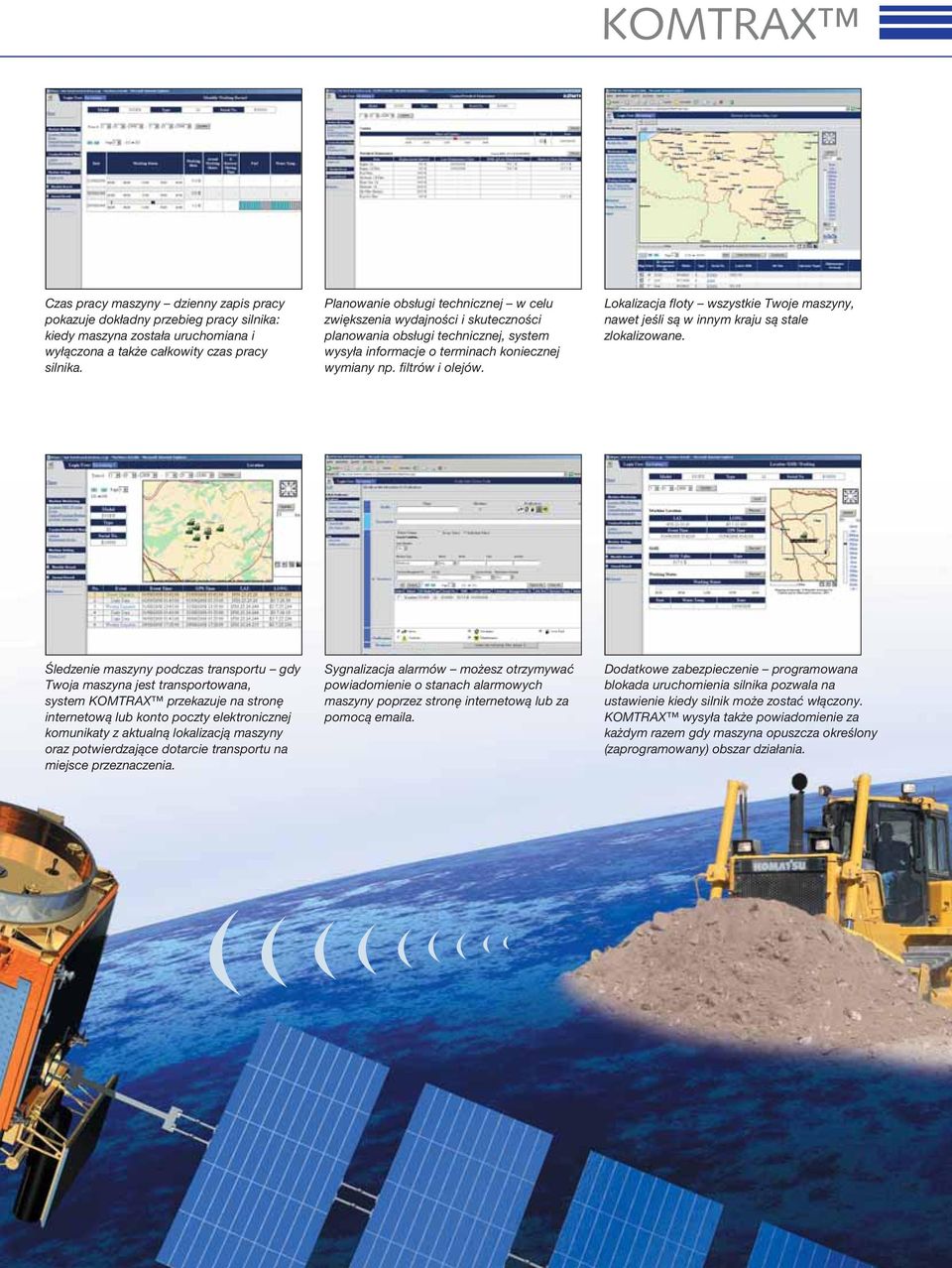

15 KOMTRAX Czas pracy maszyny dzienny zapis pracy pokazuje dokładny przebieg pracy silnika: kiedy maszyna została uruchomiana i wyłączona a także całkowity czas pracy silnika. Planowanie obsługi technicznej w celu zwiększenia wydajności i skuteczności planowania obsługi technicznej, system wysyła informacje o terminach koniecznej wymiany np. filtrów i olejów. Lokalizacja floty wszystkie Twoje maszyny, nawet jeśli są w innym kraju są stale zlokalizowane. Śledzenie maszyny podczas transportu gdy Twoja maszyna jest transportowana, system KOMTRAX przekazuje na stronę internetową lub konto poczty elektronicznej komunikaty z aktualną lokalizacją maszyny oraz potwierdzające dotarcie transportu na miejsce przeznaczenia. Sygnalizacja alarmów możesz otrzymywać powiadomienie o stanach alarmowych maszyny poprzez stronę internetową lub za pomocą a. Dodatkowe zabezpieczenie programowana blokada uruchomienia silnika pozwala na ustawienie kiedy silnik może zostać włączony. KOMTRAX wysyła także powiadomienie za każdym razem gdy maszyna opuszcza określony (zaprogramowany) obszar działania. 15

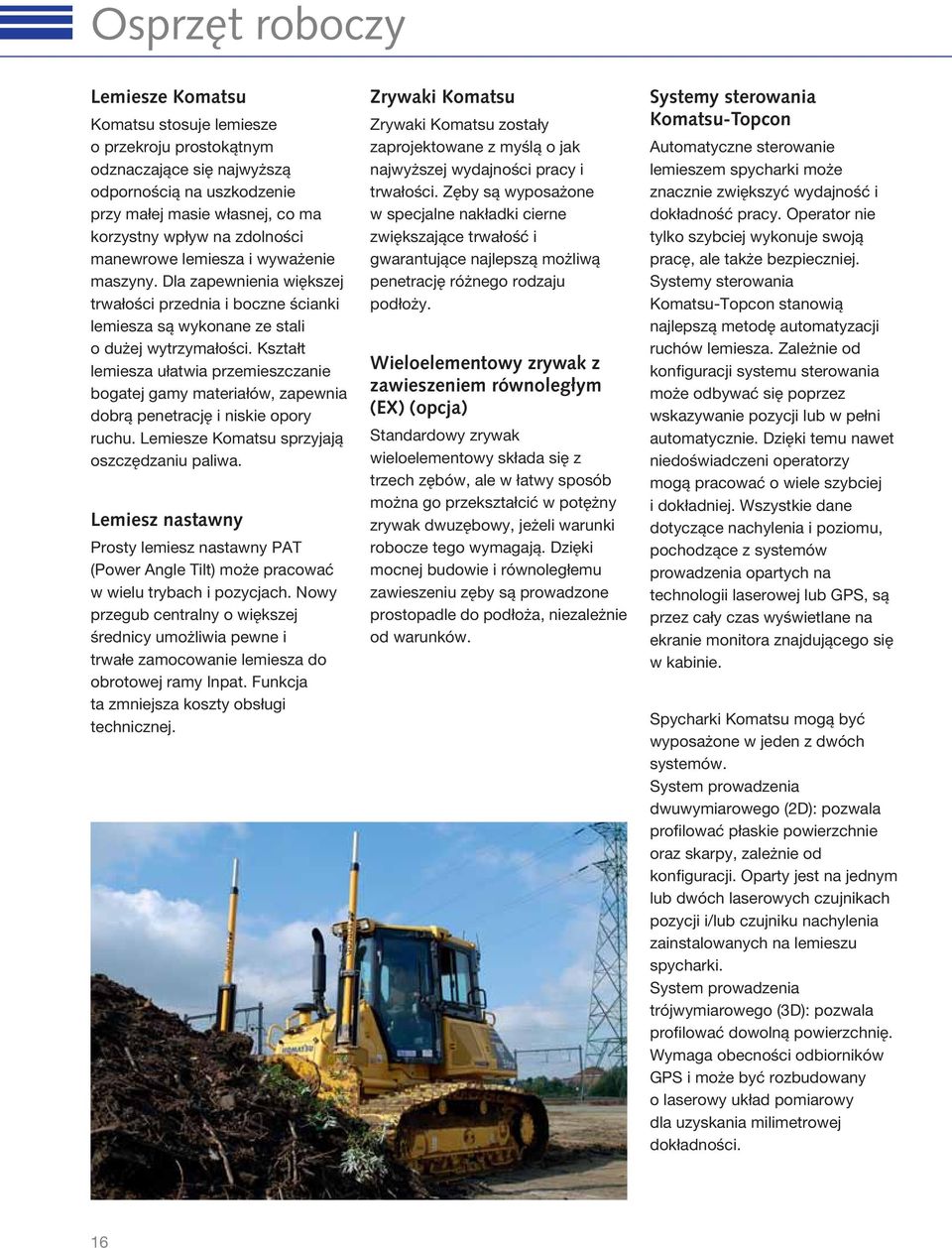

16 Osprzęt roboczy Lemiesze Komatsu Komatsu stosuje lemiesze o przekroju prostokątnym odznaczające się najwyższą odpornością na uszkodzenie przy małej masie własnej, co ma korzystny wpływ na zdolności manewrowe lemiesza i wyważenie maszyny. Dla zapewnienia większej trwałości przednia i boczne ścianki lemiesza są wykonane ze stali o dużej wytrzymałości. Kształt lemiesza ułatwia przemieszczanie bogatej gamy materiałów, zapewnia dobrą penetrację i niskie opory ruchu. Lemiesze Komatsu sprzyjają oszczędzaniu paliwa. Lemiesz nastawny Prosty lemiesz nastawny PAT (Power Angle Tilt) może pracować w wielu trybach i pozycjach. Nowy przegub centralny o większej średnicy umożliwia pewne i trwałe zamocowanie lemiesza do obrotowej ramy Inpat. Funkcja ta zmniejsza koszty obsługi technicznej. Zrywaki Komatsu Zrywaki Komatsu zostały zaprojektowane z myślą o jak najwyższej wydajności pracy i trwałości. Zęby są wyposażone w specjalne nakładki cierne zwiększające trwałość i gwarantujące najlepszą możliwą penetrację różnego rodzaju podłoży. Wieloelementowy zrywak z zawieszeniem równoległym (EX) (opcja) Standardowy zrywak wieloelementowy składa się z trzech zębów, ale w łatwy sposób można go przekształcić w potężny zrywak dwuzębowy, jeżeli warunki robocze tego wymagają. Dzięki mocnej budowie i równoległemu zawieszeniu zęby są prowadzone prostopadle do podłoża, niezależnie od warunków. Systemy sterowania Komatsu-Topcon Automatyczne sterowanie lemieszem spycharki może znacznie zwiększyć wydajność i dokładność pracy. Operator nie tylko szybciej wykonuje swoją pracę, ale także bezpieczniej. Systemy sterowania Komatsu-Topcon stanowią najlepszą metodę automatyzacji ruchów lemiesza. Zależnie od konfiguracji systemu sterowania może odbywać się poprzez wskazywanie pozycji lub w pełni automatycznie. Dzięki temu nawet niedoświadczeni operatorzy mogą pracować o wiele szybciej i dokładniej. Wszystkie dane dotyczące nachylenia i poziomu, pochodzące z systemów prowadzenia opartych na technologii laserowej lub GPS, są przez cały czas wyświetlane na ekranie monitora znajdującego się w kabinie. Spycharki Komatsu mogą być wyposażone w jeden z dwóch systemów. System prowadzenia dwuwymiarowego (2D): pozwala profilować płaskie powierzchnie oraz skarpy, zależnie od konfiguracji. Oparty jest na jednym lub dwóch laserowych czujnikach pozycji i/lub czujniku nachylenia zainstalowanych na lemieszu spycharki. System prowadzenia trójwymiarowego (3D): pozwala profilować dowolną powierzchnię. Wymaga obecności odbiorników GPS i może być rozbudowany o laserowy układ pomiarowy dla uzyskania milimetrowej dokładności. 16

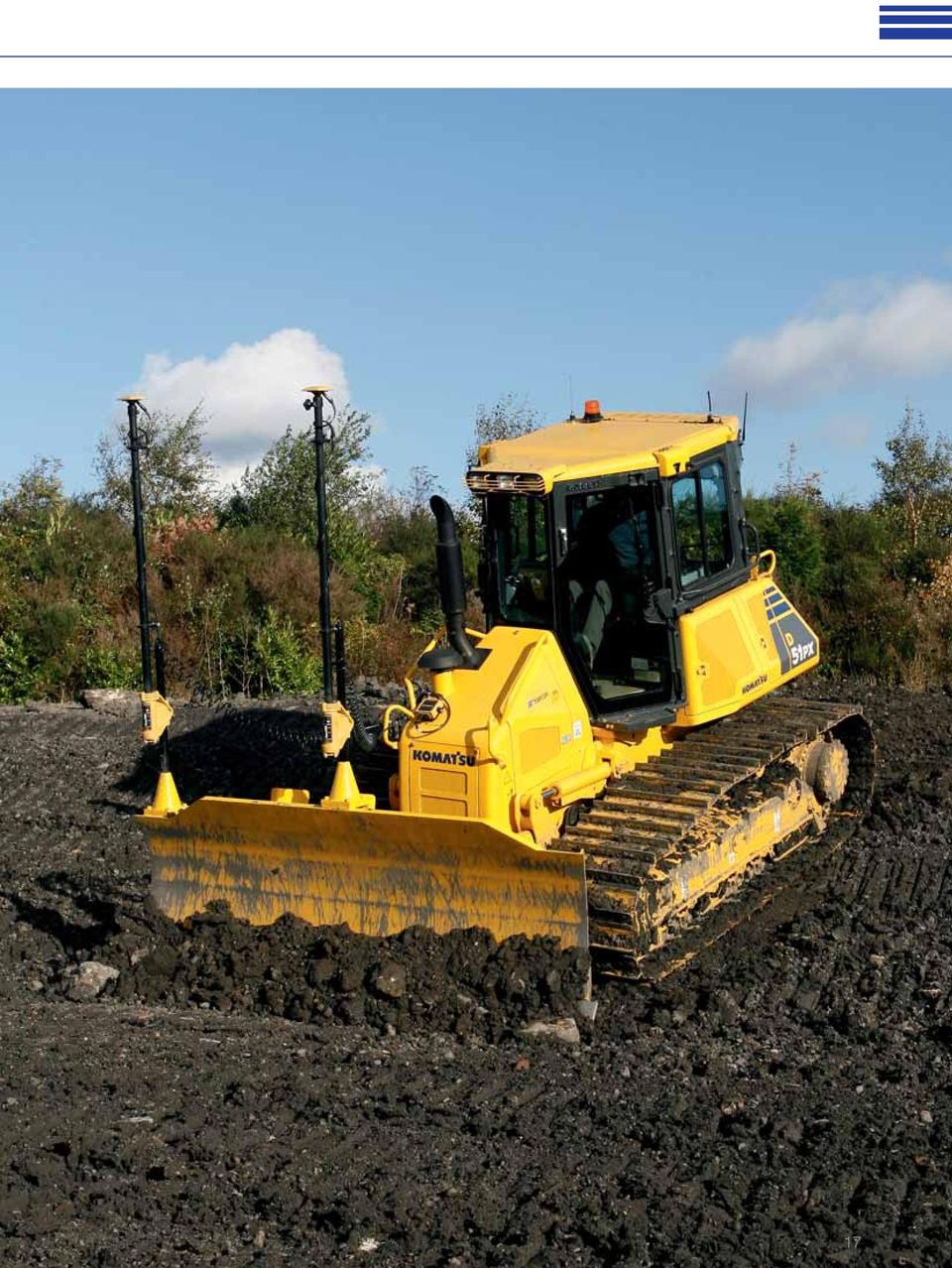

17 17

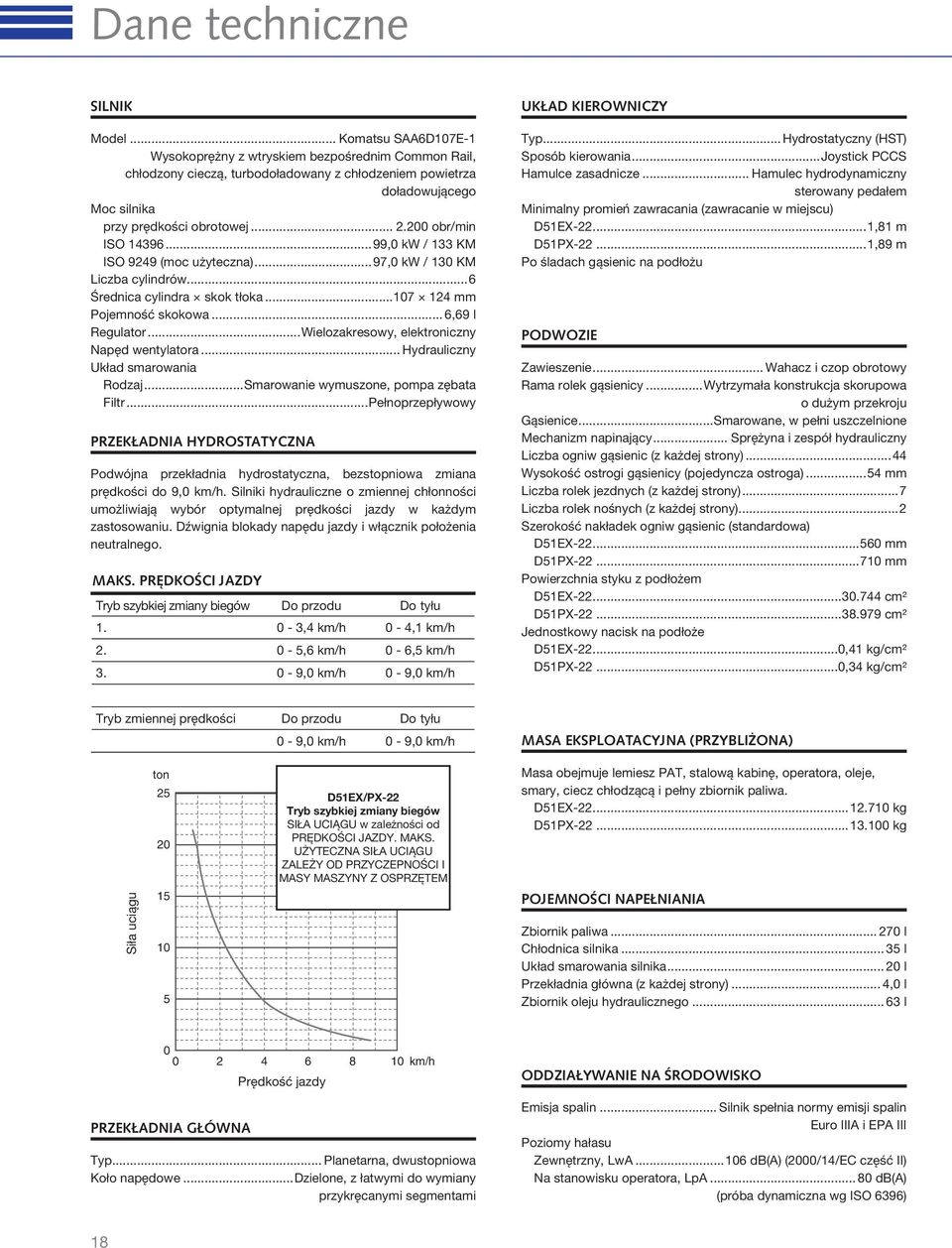

18 Dane techniczne SILNIK Model... Komatsu SAA6D107E-1 Wysokoprężny z wtryskiem bezpośrednim Common Rail, chłodzony cieczą, turbodoładowany z chłodzeniem powietrza doładowującego Moc silnika przy prędkości obrotowej obr/min ISO ,0 kw / 133 KM ISO 9249 (moc użyteczna)...97,0 kw / 130 KM Liczba cylindrów...6 Średnica cylindra skok tłoka mm Pojemność skokowa... 6,69 l Regulator...Wielozakresowy, elektroniczny Napęd wentylatora... Hydrauliczny Układ smarowania Rodzaj...Smarowanie wymuszone, pompa zębata Filtr...Pełnoprzepływowy PRZEKŁADNIA HYDROSTATYCZNA Podwójna przekładnia hydrostatyczna, bezstopniowa zmiana prędkości do 9,0 km/h. Silniki hydrauliczne o zmiennej chłonności umożliwiają wybór optymalnej prędkości jazdy w każdym zastosowaniu. Dźwignia blokady napędu jazdy i włącznik położenia neutralnego. MAKS. PRĘDKOŚCI JAZDY Tryb szybkiej zmiany biegów Do przodu Do tyłu ,4 km/h 0-4,1 km/h ,6 km/h 0-6,5 km/h ,0 km/h 0-9,0 km/h UKŁAD KIEROWNICZY Typ...Hydrostatyczny (HST) Sposób kierowania...joystick PCCS Hamulce zasadnicze... Hamulec hydrodynamiczny sterowany pedałem Minimalny promień zawracania (zawracanie w miejscu) D51EX ,81 m D51PX ,89 m Po śladach gąsienic na podłożu PODWOZIE Zawieszenie... Wahacz i czop obrotowy Rama rolek gąsienicy...wytrzymała konstrukcja skorupowa o dużym przekroju Gąsienice...Smarowane, w pełni uszczelnione Mechanizm napinający... Sprężyna i zespół hydrauliczny Liczba ogniw gąsienic (z każdej strony)...44 Wysokość ostrogi gąsienicy (pojedyncza ostroga)...54 mm Liczba rolek jezdnych (z każdej strony)...7 Liczba rolek nośnych (z każdej strony)...2 Szerokość nakładek ogniw gąsienic (standardowa) D51EX mm D51PX mm Powierzchnia styku z podłożem D51EX cm² D51PX cm² Jednostkowy nacisk na podłoże D51EX ,41 kg/cm² D51PX ,34 kg/cm² Tryb zmiennej prędkości Do przodu Do tyłu 0-9,0 km/h 0-9,0 km/h MASA EKSPLOATACYJNA (PRZYBLIŻONA) Siła uciągu ton D51EX/PX-22 Tryb szybkiej zmiany biegów SIŁA UCIĄGU w zależności od PRĘDKOŚCI JAZDY. MAKS. UŻYTECZNA SIŁA UCIĄGU ZALEŻY OD PRZYCZEPNOŚCI I MASY MASZYNY Z OSPRZĘTEM Masa obejmuje lemiesz PAT, stalową kabinę, operatora, oleje, smary, ciecz chłodzącą i pełny zbiornik paliwa. D51EX kg D51PX kg POJEMNOŚCI NAPEŁNIANIA Zbiornik paliwa l Chłodnica silnika l Układ smarowania silnika l Przekładnia główna (z każdej strony)... 4,0 l Zbiornik oleju hydraulicznego l km/h PRZEKŁADNIA GŁÓWNA Prędkość jazdy Typ... Planetarna, dwustopniowa Koło napędowe...dzielone, z łatwymi do wymiany przykręcanymi segmentami ODDZIAŁYWANIE NA ŚRODOWISKO Emisja spalin... Silnik spełnia normy emisji spalin Euro IIIA i EPA III Poziomy hałasu Zewnętrzny, LwA db(a) (2000/14/EC część II) Na stanowisku operatora, LpA db(a) (próba dynamiczna wg ISO 6396) 18

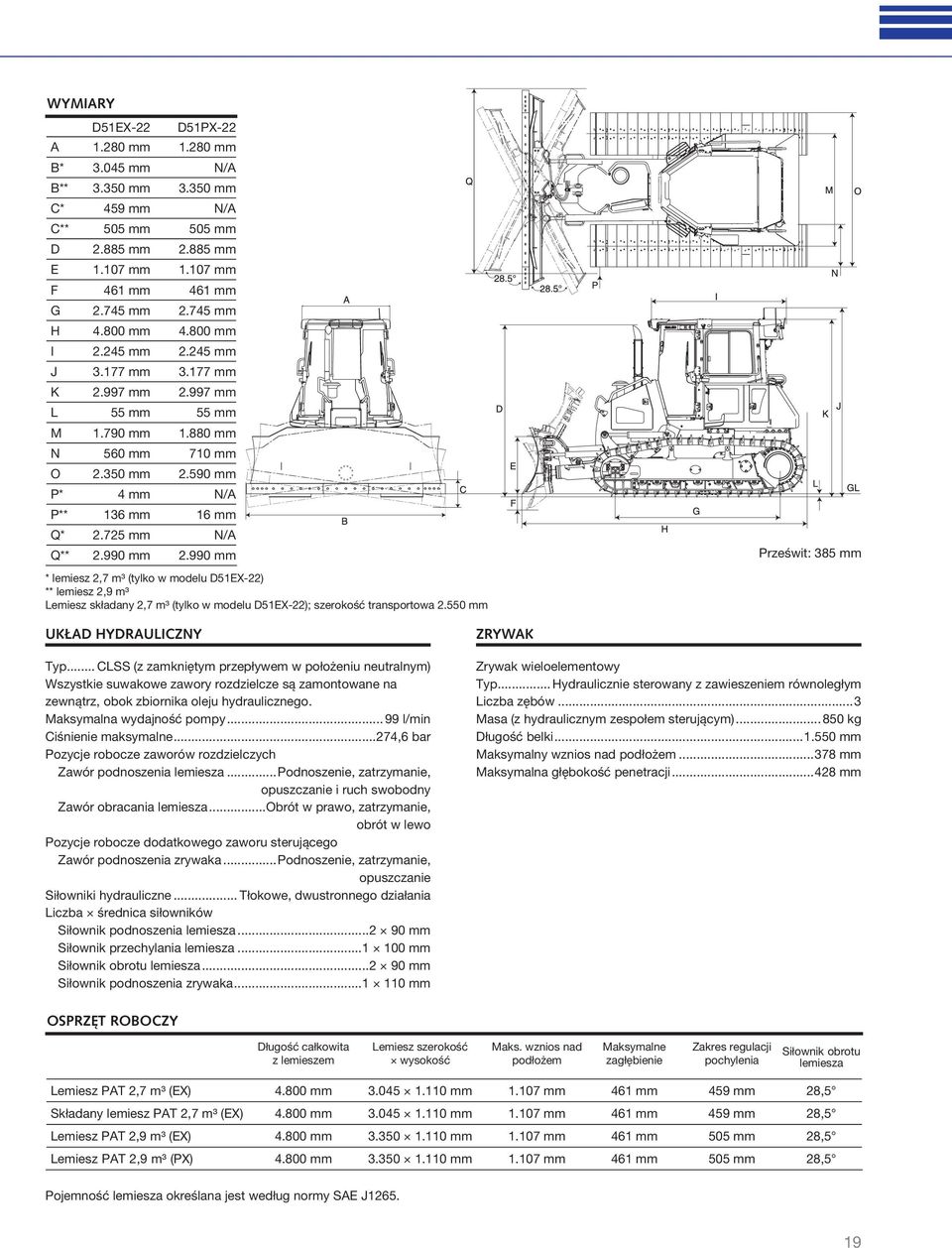

19 WYMIARY D51EX-22 D51PX-22 A mm mm B* mm N/A B** mm mm C* 459 mm N/A C** 505 mm 505 mm D mm mm E mm mm F 461 mm 461 mm G mm mm H mm mm I mm mm J mm mm K mm mm L 55 mm 55 mm M mm mm N 560 mm 710 mm O mm mm P* 4 mm N/A P** 136 mm 16 mm Q* mm N/A Q** mm mm * lemiesz 2,7 m³ (tylko w modelu D51EX-22) ** lemiesz 2,9 m³ Lemiesz składany 2,7 m³ (tylko w modelu D51EX-22); szerokość transportowa mm Prześwit: 385 mm UKŁAD HYDRAULICZNY Typ... CLSS (z zamkniętym przepływem w położeniu neutralnym) Wszystkie suwakowe zawory rozdzielcze są zamontowane na zewnątrz, obok zbiornika oleju hydraulicznego. Maksymalna wydajność pompy l/min Ciśnienie maksymalne...274,6 bar Pozycje robocze zaworów rozdzielczych Zawór podnoszenia lemiesza...podnoszenie, zatrzymanie, opuszczanie i ruch swobodny Zawór obracania lemiesza...obrót w prawo, zatrzymanie, obrót w lewo Pozycje robocze dodatkowego zaworu sterującego Zawór podnoszenia zrywaka...podnoszenie, zatrzymanie, opuszczanie Siłowniki hydrauliczne... Tłokowe, dwustronnego działania Liczba średnica siłowników Siłownik podnoszenia lemiesza mm Siłownik przechylania lemiesza mm Siłownik obrotu lemiesza mm Siłownik podnoszenia zrywaka mm ZRYWAK Zrywak wieloelementowy Typ... Hydraulicznie sterowany z zawieszeniem równoległym Liczba zębów...3 Masa (z hydraulicznym zespołem sterującym) kg Długość belki mm Maksymalny wznios nad podłożem mm Maksymalna głębokość penetracji mm OSPRZĘT ROBOCZY Długość całkowita z lemieszem Lemiesz szerokość wysokość Maks. wznios nad podłożem Maksymalne zagłębienie Zakres regulacji pochylenia Siłownik obrotu lemiesza Lemiesz PAT 2,7 m³ (EX) mm mm mm 461 mm 459 mm 28,5 Składany lemiesz PAT 2,7 m³ (EX) mm mm mm 461 mm 459 mm 28,5 Lemiesz PAT 2,9 m³ (EX) mm mm mm 461 mm 505 mm 28,5 Lemiesz PAT 2,9 m³ (PX) mm mm mm 461 mm 505 mm 28,5 Pojemność lemiesza określana jest według normy SAE J

20 Spycharka gąsienicowa D51EX/PX-22 Wyposażenie standardowe i opcjonalne SILNIK I UKŁAD NAPĘDOWY SERWIS I PRZEGLĄDY OŚWIETLENIE Silnik wysokoprężny Komatsu SAA6D107E-1 z wtryskiem bezpośrednim, turbodoładowany, zgodny z normą emisji spalin Euro IIIA/EPA III Filtr wstępnego oczyszczania (10-mikronowy) i fi ltr dokładnego oczyszczania (2-mikronowy) paliwa Rura wydechowa zakończona kolankiem Wlot powietrza z osłoną przeciwdeszczową Alternator 24 V/60 A Rozrusznik 5,5 kw/24 V Akumulatory 200 Ah/2 12 V Wlot powietrza z odpylaczem powietrza Odchylany do góry wentylator z napędem hydrostatycznym i funkcją zmiany kierunku obrotów Suchy fi ltr powietrza z podwójnym wkładem, wyposażony w czujnik zablokowania oraz funkcję automatycznego oczyszczania podciśnieniowego Separator wody Elektroniczny układ monitorujący, z funkcją autodiagnostyki i wyświetlaczem diagnostycznym KOMTRAX - System Komatsu monitorowania przez satelitę Zestaw narzędzi Światła robocze na dachu kabiny: 3 z przodu, 1 z tyłu WYPOSAŻENIE BEZPIECZEŃSTWA Stalowa kabina z konstrukcją ROPS, spełniająca normy ISO 3471 i SAE J1040 APR88, konstrukcja FOPS zgodna z normą ISO Sygnał dźwiękowy Zamki, korki wlewów i pokrywy Alarm cofania Gaśnica SKRZYNIA BIEGÓW I UKŁAD HAMULCOWY Elektronicznie sterowana przekładnia HST Joystick układu kierowniczego (PCCS) Tryb szybkiej zmiany biegów Tryb zmiennej prędkości Preselekcja prędkości jazdy do tyłu Pedał zmniejszania prędkości Połączony pedał hamulca/sterowania PODWOZIE Wzmocnione nakładki ogniw gąsienic z pojedynczą ostrogą (EX: 560 mm; PX: 710 mm) Wzmocnione ogniwa gąsienic Komatsu PLUS, o dużej odporności na ścieranie, nasmarowane i uszczelnione Dzielone koła napędowe Amortyzatory kół napinających Osłony środkowych i przednich rolek jezdnych Pełne osłony rolek gąsienic KABINA Fotel z zawieszeniem pneumatycznym: tapicerka materiałowa, wysokie oparcie z regulacją pochylenia Pas bezpieczeństwa Wysoko zamocowany podnóżek Klimatyzacja Przygotowanie do montażu radia (złącze 12 V, antena, głośniki) Gniazdo 12 V (120 W) Wiskotyczne elementy mocujące kabiny Lusterko wsteczne (wewnątrz kabiny) Wycieraczka przedniej szyby Wycieraczka tylnej szyby Wycieraczki szyb w drzwiach Uchwyt na kubek Uchwyt na pojemnik z żywnością UKŁAD HYDRAULICZNY Układ hydrauliczny sterowania lemieszem Joystick układu sterowania lemieszem Układ hydrauliczny sterowania zrywakiem (tylko EX) DODATKOWY OSPRZĘT ROBOCZY Przedni hak holowniczy Zaczep (nie dotyczy maszyny wyposażonej w zrywak) Zaczep sztywny OSPRZĘT ROBOCZY Lemiesz PAT 2,7 m³ (EX) Składany lemiesz PAT 2,7 m³ (EX) Lemiesz PAT 2,9 m³ (EX) Lemiesz PAT 2,9 m³ (PX) Wieloelementowy zrywak z zawieszeniem równoległym (tylko EX) Systemy sterowania Komatsu-Topcon Dalsze elementy wyposażenia dostępne są na życzenie wyposażenie standardowe wyposażenie opcjonalne Twój partner Komatsu: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax EDSS /2009 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Wydrukowano w Europie Dane techniczne przedstawione w tej publikacji mogą obejmować osprzęt roboczy i wyposażenie dodatkowe niedostępne w Twoim kraju. Aby uzyskać informacje na temat potrzebnego wyposażenie, skontaktuj się ze swoim lokalnym przedstawicielem fi rmy Komatsu. Materiały i dane techniczne mogą ulec zmianie bez powiadomienia.
