TACOTHERM FRESH MEGA2 X (C/CL)

Transkrypt

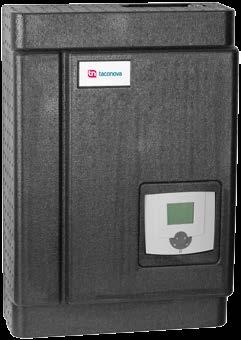

1 ACOHERM FRESH MEGA2 X (C/CL) MODUŁ ŚWIEŻEJ WODY Z POMPAMI WYSOKOEFEKYWNYMI ZALEY Kompaktowy i bogaty wariantowo Wersje: z lub bez pompy cyrkulacyjnej, dwustrefowy powrót Możliwe kaskadowanie Bezpiecznie Integracja z systemem zarządzania obiektem poprzez opcjonalny interfejs ModBus RU Zintegrowanna grupa bezpieczeństwa i miękko zamykające zawory Łatwość montażu Armatury i elementy są kompletnie wstępnie zmontowane, okablowane i gotowe do podłączenia Efektywność Proste i szybkie uruchamianie Stacja higienicznego przygotowania CWU v nowoczesnym sterowaniem. OPIS Stacje świeżej wody acoherm Fresh Mega2 (C/CL) montuje sie aby uzyskać metoda przepływową, świeżą CWU w zadanej ilości. Stacja przepływowa korzysta z ciepła z zasobnika podgrzewanego z kotlai ogrzewa wodę zimna na bieżąco, przepływowo, w wymienniku ciepła. W ten sposób mamy dostęp do świeżej wody, bez bakterii legionella, w stałej zadanej temperaturze jak również w nieograniczonej ilości. SCHEMA ZASADNICZY INSALACJI SPOSÓB MONAŻU Pionowo na ścianie w pobliżu zbiornika buforowego lub na samym zbiorniku buforowym. SPOSÓB DZIAŁANIA W acoherm Fresh Mega2 X (C/CL), woda pitna zostaje ogrzana na zasadzie przepływu do wyznaczonej temperatury poboru. Przy tym do zintegrowanego wymiennika ciepła zostaje zawsze doprowadzona tylko taka ilość wody grzewczej ze zbiornika buforowego, jaka konieczna jest do utrzymania stałej temperatury pobieranej wody użytkowej. Oferujemy najnowsze technicznie pompy jak również systemy sterowania. Elektroniczny sterownik przelicza również zużytą ilość ciepła dzięki danym z pomiaru temperatury oraz przepływu. Dzięki dodatkowej pompie cyrkulacyjnej można dostosować ta stacje świeżej wody do innych wersji. Pompa główna, pompa cyrkulacyjna jak również zawór ładujący są sterowane zintegrowanym sterownikiem. KAEGORIE BUDYNKÓW Budynki mieszkalne Osiedla domów jednorodzinnych Domy wielorodzinne mniejsze budynki użyteczności publicznej Instalacje z wykorzystaniem częściowym, jak koszary, camping

2 ACOHERM FRESH MEGA2 X MODUŁ ŚWIEŻEJ WODY EKS OGŁOSZENIA Patrz DANE ECHNICZNE Ogólne Sterownik acoherm Fresh Mega2 X Waga bez zawartości wody: kg Wymiary całkowite: szer mm wys mm gł 93 mm Materiał Podstawa: stal ocynkowana ścianka tylna i osłona z estetyczną izolacją ze spienionego polipropylenu (EPP) Pompy: Podstawowa: odlew stalowy Wtórna: PPS (tworzywo sztuczne, dopuszczona do kontaktu z wodą pitną) Korpus armatury: Mosiądz Rury: Stal nierdzewna DN2. Płytowy wymiennik ciepła: Płyty i króćce: Stal nierdzewna. Lut wymiennika ciepła: 99,99% Miedź (na zapytanie: lut ze stali nierdzewnej) Uszczelki: AFM uszczelniający Strona pierwotna Max.temperatura robocza: 9 C Max.ciśnienie robocze: bar Pompa po str. pierwotnej: Grundfos UPML 2-3 PWM Strona wtórna: Max.temperatura robocza: C Max. ciśnienie robocze: 9 bar Zawór bezpieczeństwa (samozabezpieczający): bar ciśnienie zrzutowe i 9 bar ciśnienie zamknięcia Pompa cyrkulacyjna: Grundfos UPM3 Auto L - Dane elektryczne Napięcie sieciowe: 23 VAC ± % Częstotliwość sieciowa:... Hz Pobór mocy: max. 2 W Bezpiecznik 3. A Połączenie typu ebus Rodzaj ochrony: IP Dopuszczalne medium Woda grzewcza (VDI 23; SWKI B 2-; ÖNORM H 9 ) Woda zimna DOSĘPNE YPY acoherm Fresh Mega2 X Stacja świeżej ciepłej wody Nr katalogowy Rp Wersja Wyposażenie 22.. bez pompy cyrkulacyjnej X 23.. z pompa cyrkulacyjna XC 23.. WYMIARY SCHEMA PRODUKU XCL 2 z pompa cyrkulacyjna SCHVÁLENÍ / CERIFIKÁY Elementy mające kontakt z wodą pitną zgodne z podstawą oceny Federalnej Agencji Środowiskowej z dnia r. i dyrektywą (UE) 2/3 Strona pierwotna -WG - zasilanie 2 Zasilanie - woda ciepła - Powrót (połączenie ze środkiem zbiornika buforowego - w wersji CL) 3 Zasilanie - woda ciepła - Powrót 2 (połączenie z dołem zbiornika buforowego) Cyrkulacja (opcjonalny w wersji C/CL) Przyłącze ZWU (¾") Przyłącze CWU Pompa pierwotna Pompa cyrkulacyjna (opcjonalny w wersji C/CL) 9 Miernik przepływu i temperatury Zawór bezpieczeństwa Wymiennik ciepła 2 Sterownik 3 Zawór przełączający (opcjonalny w wersji CL)

3 ACOHERM FRESH MEGA2 X MODUŁ ŚWIEŻEJ WODY CHARAKERYSYKA PRZEPŁYWU I SRAY CIŚNIENIA OGRZEWANIE ZIMNEJ WODY O K (... C) D) Strata ciśnienia po stronie wtórnej Srata ciśnienia (mbar] C) emperatury na powrocie strata ciśnienia wody zimnej i cyrkulacji (powrót) 2 Pompa cyrkulacyjna / stałe ciśnienie 3 Pompa cyrkulacyjna / stałe ciśnienie 2 Pompa cyrkulacyjna / stałe ciśnienie 3 Pompa cyrkulacyjna / stała krzywa Pompa cyrkulacyjna / stała krzywa 2 Pompa cyrkulacyjna / stała krzywa 3 Pompa cyrkulacyjna / stała krzywa * Jeśli można założyć wyższą pierwotną temperaturę na zasilaniu (> C) (np. w przypadku instalacji solarnych lub instalacji paleniskowych na drewno) zaleca się montaż termostatycznego zaworu mieszającego (NovaMix Value) na zasilaniu pierwotnym stacji świeżej wody ciepłej. C C emperatura na powrocie C] C A) Ogrzewanie zimnej wody o K B) Resztkowa wys. podnoszenia C C 3 3 moc kw C* 2 kw 3 ( p) 3 9 Strata ciśnienia (mbar] PRZYKŁAD INERPREACJI WYKRESÓW PRZEPŁYWU I SRAY CIŚNIENIA Dane Ilość czerpanej ciepłej wody użytkowej: 3 l/min emperatura wody grzewczej na zasilaniu po str. pierwotnej: C Szukane Zapotrzebowanie na wodę grzewczą w l/h emperatura wody grzewczej na powrocie po str. pierwotnej w C Strata ciśnienia po str. wtórnej w mbar Strata ciśnienia po str. pierwotnej w mbar Rozwiązanie Na wykresie A), w punkcie przecięcia krzywej ilość czerpanej wody użytkowej 3 l/min i krzywej temperatury wody grzewczej na zasilaniu, po str. pierwotnej, równej C, odczytana zostaje zapotrzebowanie na wodę grzewczą 3 l/h. Na wykresie B), przy zapotrzebowaniu wody grzewczej 3 l/h odczytana zostaje strata ciśnienia po str. pierwotnej mbar. Wys. podnoszenia pompy wynosi mbar, po potrąceniu podnoszenia pompy mbar (Δp). Na wykresie C), przy danej ilości czerpanej wody 3 l/min i wybranej temperaturze na zasilaniu C odczytana zostaje temperatura na powrocie po str. pierwotnej 3 C. Na wykresie D), przy istniejących danych odczytana zostaje strata ciśnienia po str. wtórnej 3 mbar.

4 ACOHERM FRESH MEGA2 X MODUŁ ŚWIEŻEJ WODY CHARAKERYSYKA PRZEPŁYWU I SRAY CIŚNIENIA OGRZEWANIE ZIMNEJ WODY O 3K (... C) D) Strata ciśnienia po stronie wtórnej Srata ciśnienia (mbar] C) emperatury na powrocie emperatura na powrocie C] C 2 32 A) Ogrzewanie zimnej wody o 3K C C C C C strata ciśnienia wody zimnej i cyrkulacji (powrót) 2 Pompa cyrkulacyjna / stałe ciśnienie 3 Pompa cyrkulacyjna / stałe ciśnienie 2 Pompa cyrkulacyjna / stałe ciśnienie 3 Pompa cyrkulacyjna / stała krzywa Pompa cyrkulacyjna / stała krzywa 2 Pompa cyrkulacyjna / stała krzywa 3 Pompa cyrkulacyjna / stała krzywa * Jeśli można założyć wyższą pierwotną temperaturę na zasilaniu (> C) (np. w przypadku instalacji solarnych lub instalacji paleniskowych na drewno) zaleca się montaż termostatycznego zaworu mieszającego (NovaMix Value) na zasilaniu pierwotnym stacji świeżej wody ciepłej. B) Resztkowa wys. podnoszenia strata ciśnienia po str. pierwotnej C C 3 C 3 2 C C C* moc kw kw Strata ciśnienia (mbar] SCHEMA URZĄDZENIA / PODSAWOWY WYMAGANIA WOBEC MEDIÓW PRZEPŁYWOWYCH W tej stacji zamontowany jest standardowo stalowy wymiennik płytowy lutowany miedzią. Przed zastosowaniem należy sprawdzić w ramach projektowania instalacji, czy zgodnie z normą DIN 9- i przedłożonymi analizami wody pitnej wg normy DIN EN - wystarczająco uwzględniono kwestie zabezpieczenia antykorozyjnego i tworzenia się kamienia. Patrz instrukcja Wytyczne dla płytowych wymienników ciepła - wartości graniczne jakości wody pitnej.

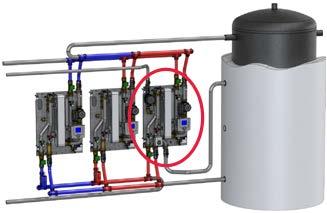

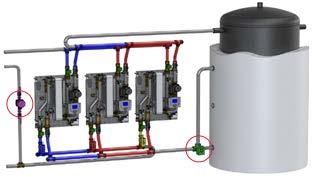

5 ACOHERM FRESH MEGA2 X MODUŁ ŚWIEŻEJ WODY AKCESORIA ROZWIĄZAŃ KASKADOWYCH Nr katalogowy Rp opis 29.. zestaw podstawowy zestaw do rozbudowy Drugi zawór strefowy (przełączany sekwencyjnie) ¼" zewnętrzne ładowanie strefowe zasobnika " zewnętrzne ładowanie strefowe zasobnika zewnętrzna cyrkulacja Wejście ModBus RU Wejście RC2 PRZYKŁAD MODUŁ KASKADOWY Z PRZEŁĄCZANIEM SEKWENCYJNYM System kaskadowy ze zintegrowaną w stacji głównej pompą cyrkulacyjną i przyłączem do instalacji zasilającej zasobnik Nr katalogowy 2 kaskada 3 kaskada kaskada kaskada * * * 3* System kaskadowy z pompą cyrkulacyjną i przyłączem do instalacji zasilającej zasobnik montowane na zewnątrz Nr katalogowy 2 kaskada 3 kaskada kaskada kaskada * * * 3* * * UWAGA: prosimy zwrócić uwagę na straty ciśnień w zestawach polaczeń kaskadowych przy zastosowaniu zaworów ładujących strefowo. Zastrzega się możliwość zmian. /2 KONAK I DALSZE INFORMACJE ACONOVA.COM aconova Polska Sp z.o.o ul. Wrocławska 2/ -3 Poznań, Polska polska@taconova.com taconova.com
