ST-K.08 Wykopy poniżej zwierciadła wody

Transkrypt

1 ST-K.08 Wykopy poniżej zwierciadła wody Spis treści 1. WSTĘP Przedmiot Specyfikacji Technicznej Zakres stosowania ST Ogólny zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT Ogólne wymagania dotyczące sprzętu Wymagania dotyczące sprzętu Sprzęt niezbędny do wykonania robót TRANSPORT Ogólne wymagania dotyczące transportu Wymagania dotyczące transportu Transport urobku WYKONANIE ROBÓT Ogólne zasady wykonania robót Zasady wykonania robót KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Zasady kontroli jakości robót Kontrola poprawności wykonania Tolerancje wykonania OBMIAR ROBÓT Ogólne zasady obmiaru robót Zasady obmiaru robót ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności Cena jednostki obmiarowej PRZEPISY ZWIĄZANE...6

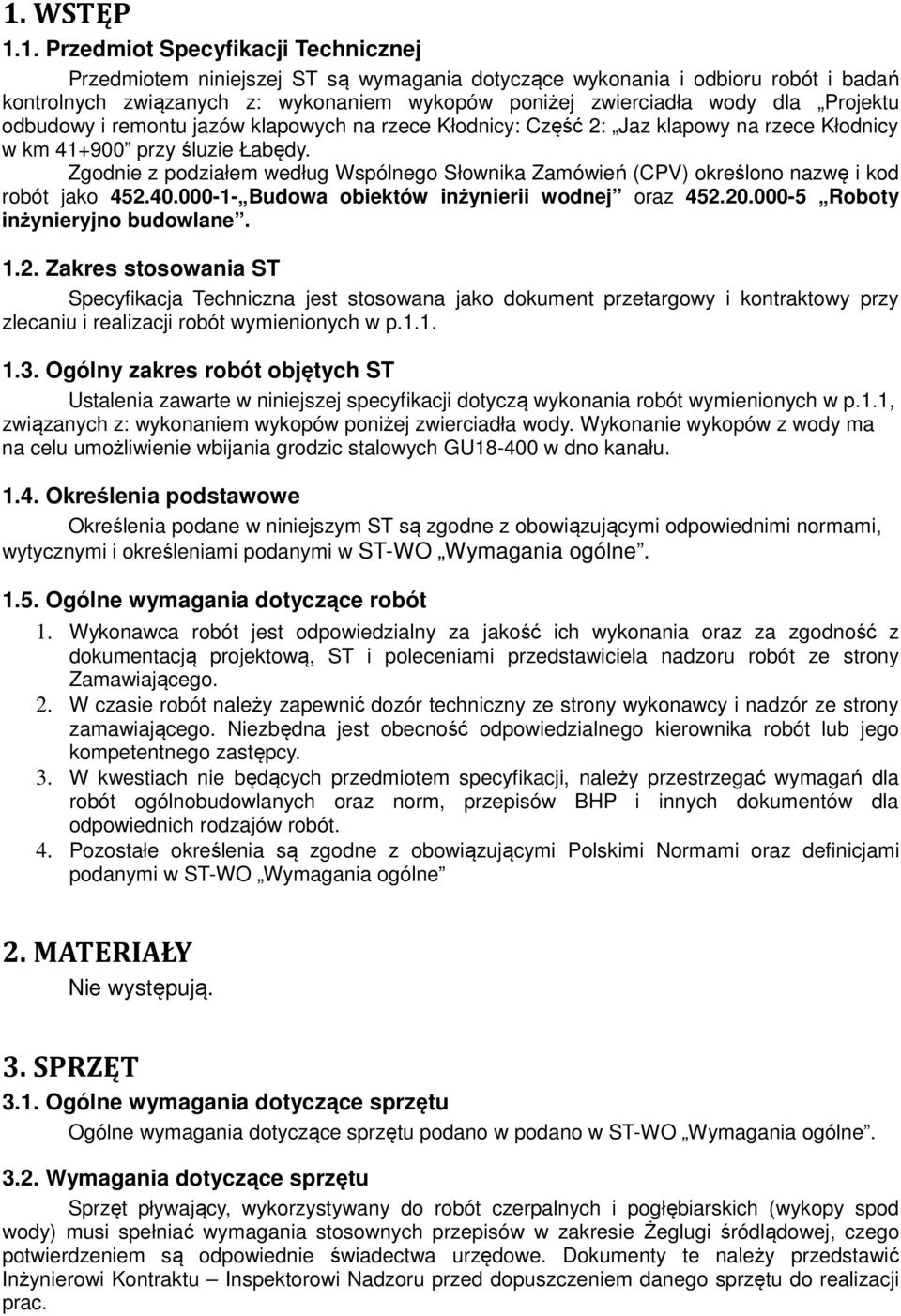

2 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru robót i badań kontrolnych związanych z: wykonaniem wykopów poniżej zwierciadła wody dla Projektu odbudowy i remontu jazów klapowych na rzece Kłodnicy: Część 2: Jaz klapowy na rzece Kłodnicy w km przy śluzie Łabędy. Zgodnie z podziałem według Wspólnego Słownika Zamówień (CPV) określono nazwę i kod robót jako Budowa obiektów inżynierii wodnej oraz Roboty inżynieryjno budowlane Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Ogólny zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą wykonania robót wymienionych w p.1.1, związanych z: wykonaniem wykopów poniżej zwierciadła wody. Wykonanie wykopów z wody ma na celu umożliwienie wbijania grodzic stalowych GU w dno kanału Określenia podstawowe Określenia podane w niniejszym ST są zgodne z obowiązującymi odpowiednimi normami, wytycznymi i określeniami podanymi w ST-WO Wymagania ogólne Ogólne wymagania dotyczące robót 1. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami przedstawiciela nadzoru robót ze strony Zamawiającego. 2. W czasie robót należy zapewnić dozór techniczny ze strony wykonawcy i nadzór ze strony zamawiającego. Niezbędna jest obecność odpowiedzialnego kierownika robót lub jego kompetentnego zastępcy. 3. W kwestiach nie będących przedmiotem specyfikacji, należy przestrzegać wymagań dla robót ogólnobudowlanych oraz norm, przepisów BHP i innych dokumentów dla odpowiednich rodzajów robót. 4. Pozostałe określenia są zgodne z obowiązującymi Polskimi Normami oraz definicjami podanymi w ST-WO Wymagania ogólne 2. MATERIAŁY Nie występują. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w podano w ST-WO Wymagania ogólne Wymagania dotyczące sprzętu Sprzęt pływający, wykorzystywany do robót czerpalnych i pogłębiarskich (wykopy spod wody) musi spełniać wymagania stosownych przepisów w zakresie Żeglugi śródlądowej, czego potwierdzeniem są odpowiednie świadectwa urzędowe. Dokumenty te należy przedstawić Inżynierowi Kontraktu Inspektorowi Nadzoru przed dopuszczeniem danego sprzętu do realizacji prac.

3 3.3. Sprzęt niezbędny do wykonania robót 1. Rodzaje sprzętu używanego do wykonywania wykopów prowadzonych z wody, poniżej lustra wody oraz pozostałych robót objętych niniejszą specyfikacją pozostawia się do uznania wykonawcy, po uzgodnieniu z Inżynierem Inspektorowi Nadzoru. Sprzęt, maszyny lub narzędzia nie gwarantujące zachowania wymagań jakościowych robót, przepisów BHP i przepisów BIOZ nie zostaną dopuszczone do robót przez Inżyniera Inspektora Nadzoru. 2. Zasadniczo przewiduje się następujące rodzaje sprzętu: minimum 2 zestawy pchane robocze (pchacz wraz z pontonem transportowym o ładowności nie mniejszej niż 60 t, przy zanurzeniu nie przekraczającym 1.5m, dostosowanym do instalowania na nim maszyn takich jak Żurawie i koparki) po jednym do wykonywania prac z jednoczesnym załadunkiem i do wykonywania prac wyładowczych, minimum 2 zestawy pchane transportowe (pchacz wraz z barką transportową o ładowności nie mniejszej niż 400 t przy zanurzeniu nie przekraczającym 1.5m), koparki chwytakowe na podwoziu gąsienicowym, wyposażone w chwytak typu polip", Żuraw na podwoziu gąsienicowym dostosowany do pracy w charakterze koparki chwytakowej, o udźwigu nie mniejszym niż 3t, przy wysięgu (odległości mierzonej w osi Żurawia i ciężaru) nie mniejszym niż 12m. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w podano w ST-WO Wymagania ogólne Wymagania dotyczące transportu 1. Sprzęt pływający, wykorzystywany do transportu materiału drogą wodną musi spełniać wymagani stosownych przepisów w zakresie Żeglugi śródlądowej, czego potwierdzeniem są odpowiednie świadectwa urzędowe. Dokumenty te należy przedstawić Inżynierowi Kontraktu przed dopuszczeniem danego sprzętu do realizacji prac. 2. Materiał z wykopów wykonywanych z wody w całości należy załadować na barki i wywieźć w miejsce przeładunku, w rejonie składowiska mas ziemnych. W czasie transportu nie należny mieszać urobku nie zanieczyszczonego z materiałem zanieczyszczonym z pogłębiania dna. 3. Całość wykopanych namułów należy wywieść na wyznaczone składowisko. 4. Transport osadów dennych należy rozdzielić na transport osobno: odpady klasy C odpady klasy A i B 5. Transport odbywać się będzie drogą wodną do 5km a następnie drogą lądową na odległość do 15km Transport urobku 1. Załadunek, transport i rozładunek materiałów należy przeprowadzić zgodnie z przepisami BIOZ, BHP oraz przepisami dotyczącymi Żeglugi śródlądowej. Zasadniczo przewiduje się minimum 2 zestawy pchane transportowe (pchacz wraz z barką transportową o ładowności nie mniejszej niż 400t, przy zanurzeniu nie przekraczającym 1.5m). 2. Dopuszcza się stosowanie innych środków transportu pod warunkiem uzyskania uprzedniej zgody Inżyniera.

4 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w podano w ST-WO Wymagania ogólne Zasady wykonania robót Wykopy należy prowadzić w miejscach przewidzianych w dokumentacji projektowej. Miejsca te należy przed przystąpieniem do prac zinwentaryzować poprzez sondowanie lub penetrację nurkową w celu określenia na wstępie rzeczywistej ilości mas ziemnych do wykopania (tzw. bilans otwarcia). Przedmiotową inwentaryzację należy wykonywać przy udziale uprawnionego geodety oraz Inżyniera Kontraktu-Inspektora Nadzoru. Wszystkie elementy wydobyte spod wody, a możliwe do powtórnego wykorzystania, powinny być usuwane bez powodowania zbędnych uszkodzeń. Wykopy należy wykonać przy zastosowaniu sprzętu mechanicznego wyszczególnionego w p. 3.3 niniejszej ST, a tam gdzie nie jest to możliwe wykonywać ręcznie z wykorzystaniem zespołu nurków. Materiał z wykopów, po wyładunku z barek (w rejonie składowiska mas ziemnych), zdeponować na przygotowanym placu (wg odrębnej dokumentacji) w celu odsączenia. W trakcie prowadzenia robót nie można mieszać materiału zanieczyszczonego z materiałem niezanieczyszczonym. Po odsączeniu materiał należy przetransportować na składowisko mas ziemnych lub do punktu utylizacji. Ewentualne doły powstałe w wyniku przegłębienia wykopu powinny być tymczasowo zabezpieczone przed utratą stateczności skarp. Wykopy w korycie kanału należy prowadzić ze szczególną ostrożnością (zachowując zasady BHP) z uwagi na możliwą słabą jakość konstrukcji ubezpieczeń brzegowych. Roboty prowadzone przy udziale zespołu nurków wymagają zatrudnienia uprawnionego (na zasadach odrębnych) kierownika robót nurkowych, który będzie poświadczał właściwą jakość wykonanych robót poprzez wystawienie stosownego atestu nurkowego. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne wymagania dotyczące kontroli jakości robót podano w ST-WO Wymagania ogólne Zasady kontroli jakości robót 1. Kontrola jakości robót polegać będzie na sprawdzeniu zgodności ich wykonania z zakresem podanym w przedmiarze robót. 2. W czasie kontroli szczególna uwaga będzie zwracana na sprawdzenie zgodności prowadzenia robót z projektem organizacji robót i przepisami BIOZ Kontrola poprawności wykonania Kontrolę wymiarów wykopów należy przeprowadzić metodami geodezyjnymi, w przekrojach poprzecznych rozmieszczonych zgodnie z projektem wykonawczym. Kontrolę rzędnych należy przeprowadzić w punktach charakterystycznych danego przekroju (załamania skarp) oraz na pozostałych odcinkach w odległościach nie większych niż 10m. Sprawdzenie jakości i poprawności wykonania robót poniżej zwierciadła wody polega na penetracji nurkowej i sondowaniu pomocniczym, wykonywanym przez uprawnione służby geodezyjne, sprawdzeniu kompletności wykonanych robót, tj. osiągnięcia właściwej, określonej w dokumentacji projektowej rzędnej dna wykonywanego wykopu oraz równości powierzchni podłoża po wykonanych pracach. Przy odbiorze robót poniżej zwierciadła wody wymagany jest udział uprawnionego (na zasadach odrębnych) kierownika robót nurkowych, który będzie poświadczał właściwą jakość wykonanych robót poprzez wystawienie stosownego atestu nurkowego Tolerancje wykonania Roboty zostaną uznane za wykonane prawidłowo, jeśli spełnią poniższe wymagania w

5 zakresie parametrów geometrycznych: rzędne powierzchni dna wykopów, wykonywanych pod wodą w stosunku do dokumentacji projektowej ±25cm, dopuszczalne odchylenia nachyleń skarp i spadków podłużnych powinny odpowiadać wymaganiom dotyczącym wymiarów liniowych, nie powinny jednak przekraczać 10% projektowanego nachylenia. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne wymagania dotyczące obmiaru robót podano w ST-WO Wymagania ogólne Zasady obmiaru robót 1. Podstawą dokonywania obmiarów, określającą zakres prac wykonywanych w ramach poszczególnych pozycji, jest załączony do dokumentacji przetargowej przedmiar robót. 2. Jednostką obmiarową robót jest 1m3 (metr sześcienny) wykonanego wykopu, ustalany na podstawie geodezyjnej inwentaryzacji powykonawczej prac. 8. ODBIÓR ROBÓT 1. Ogólne wymagania dotyczące odbioru robót podano w ST-WO Wymagania ogólne. 2. Odbiorowi robót zanikających i ulegających zakryciu podlega sprawdzenie kompletności wykonanych prac oraz ich zakresu z wycenionym przez wykonawcę przedmiarem robót. 3. Roboty uznaje się za wykonane zgodnie z ST, dokumentacją projektową i wymaganiami Inżyniera Kontraktu-Inspektora Nadzoru, jeżeli wszystkie pomiary i kontrole, prowadzone wg p. 6, dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności 1. Ogólne ustalenia dotyczące podstawy płatności podano w ST-WO Wymagania ogólne. 2. Podstawą płatności jest wykonanie robót zgodnie z wymaganiami niniejszej ST i ich pozytywny odbiór jakościowy i ilościowy, potwierdzony protokołem odbioru, sporządzonym i podpisanym przez kierownika budowy (z ramienia Wykonawcy) i Inżyniera Kontraktu Inspektora Nadzoru. Rozliczenie następuje na podstawie wyliczenia wartości wykonanych robót w oparciu o cenę jednostkową określoną w ofercie, a zdefiniowaną poniżej Cena jednostki obmiarowej Cena wykonania robót obejmuje: dostarczenie i wykorzystanie wszelkiego niezbędnego do wykonania prac sprzętu i urządzeń pomocniczych, wyznaczenie i właściwe oznakowanie powierzchni wykopów, mechaniczne zerwanie istniejącego gruntu z załadunkiem materiału na środki transportowe (barki), transport drogą wodną do miejsca przeładunku, przeładunek urobku na samochody samowyładowcze i transport do miejsca utylizacji wskazanego przez Inżyniera Kontraktu Inspektora Nadzoru, oczyszczenie sprzętu i miejsca robót, wyrównanie podłoża gruntowego, po wykonanych pracach poniżej zwierciadła wody, przy udziale nurków, wykonanie pomiarów geodezyjnych zakresu wykonanych prac (inwentaryzacja powykonawcza).

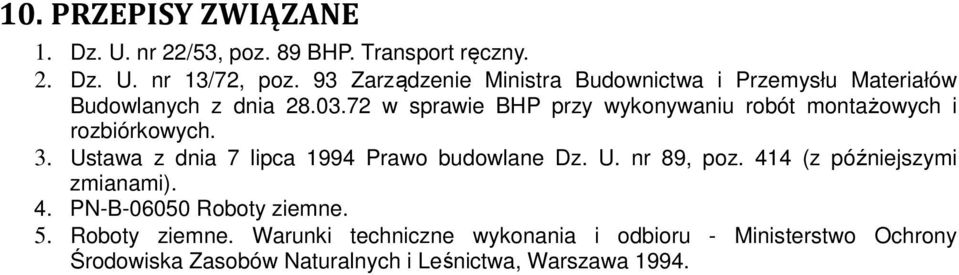

6 10. PRZEPISY ZWIĄZANE 1. Dz. U. nr 22/53, poz. 89 BHP. Transport ręczny. 2. Dz. U. nr 13/72, poz. 93 Zarządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia w sprawie BHP przy wykonywaniu robót montażowych i rozbiórkowych. 3. Ustawa z dnia 7 lipca 1994 Prawo budowlane Dz. U. nr 89, poz. 414 (z późniejszymi zmianami). 4. PN-B Roboty ziemne. 5. Roboty ziemne. Warunki techniczne wykonania i odbioru - Ministerstwo Ochrony Środowiska Zasobów Naturalnych i Leśnictwa, Warszawa 1994.
