1 Ochrona ludzi i mienia. Systemy sygnalizacji pożarowej przyszłości. FIRE ALARM

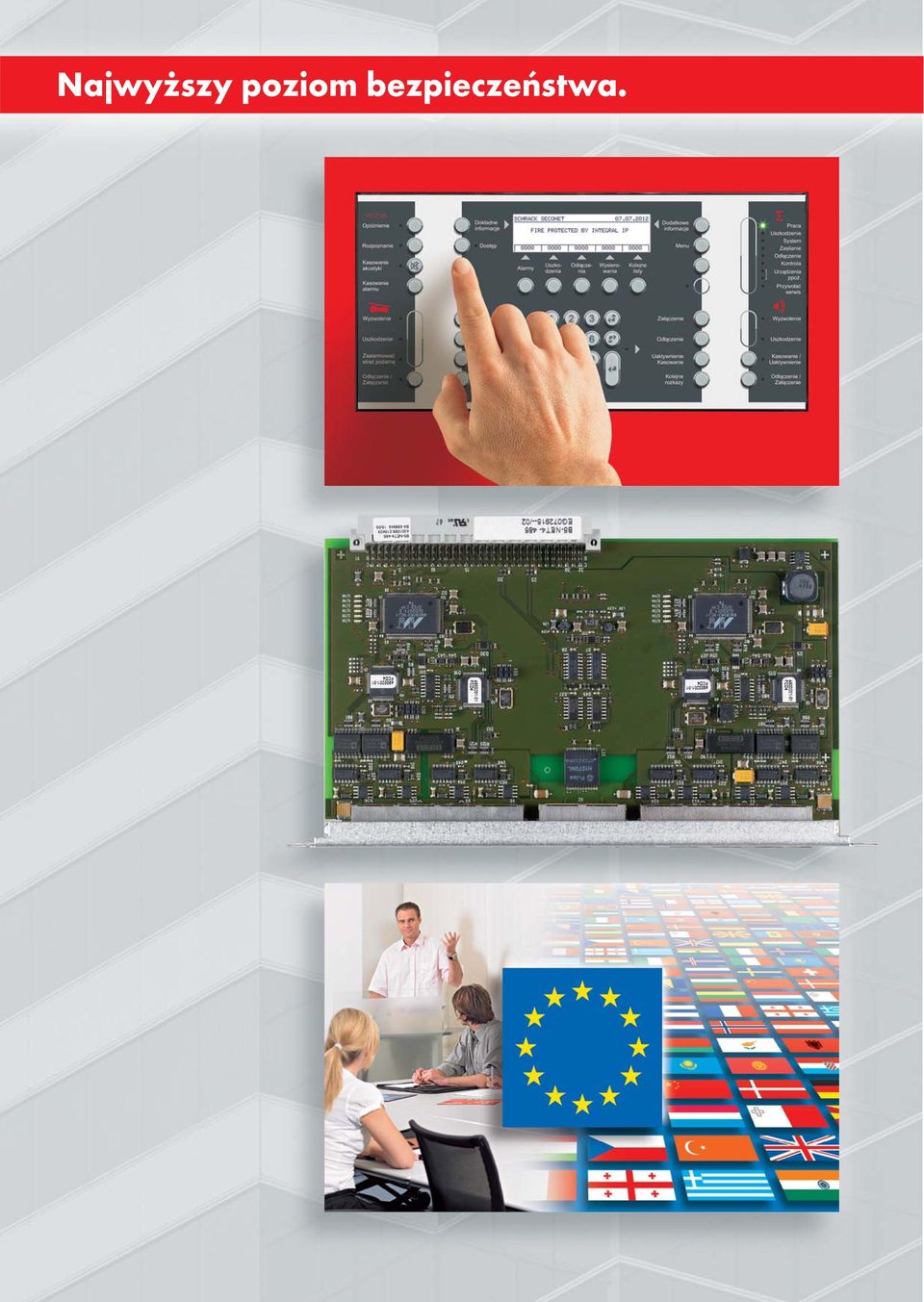

2 Najwyższy poziom bezpieczeństwa.

3 Zaprojektowany dla ludzi. Schrack Seconet projektując swoje systemy i rozwiązania, stawia największy nacisk przede wszystkim na najwyższy poziom bezpieczeństwa. Dzięki temu zwiększane jest bezpieczeństwo ludzi i tym samym świat staje się bardziej bezpieczny. Nasze produkty oparte są na najnowszych rozwiązaniach techniki, są intuicyjne w obsłudze i niezawodne w działaniu. Rozwój godnych zaufania systemów przeciwpożarowych stał się naszą tradycją. Dokonywane na szeroką skalę inwestycje w badania i rozwój, jak również praca w międzynarodowych zespołach, współpraca z uczelniami technicznymi, organami Ochotniczej i Państwowej Straży Pożarnej oraz ośrodkami badawczymi, zapewniają nie tylko zastosowanie najlepszych rozwiązań technicznych w naszych produktach, ale również pomagają nam utrzymać przodującą rolę w misji zabezpieczania ludzkiego życia oraz mienia. Pełna redundancja to nasze motto. Zadaniem centrali sygnalizacji pożarowej jest możliwie jak najszybsze wykrycie zagrożenia od momentu jego powstania. Może się to stać niemożliwe w przypadku, gdy wystąpi najmniejszy błąd, uniemożliwiający wykonanie tej funkcji. Z tego powodu w systemie Integral zastosowano koncepcję 100% redundancji. Wyłącznie taka technologia zapewnić może pełną i nieprzerwaną funkcjonalność instalacji. 100% redundancja oznacza dwa niezależne od siebie systemy pracujące w jednej centrali sygnalizacji pożarowej. W przypadku wykrycia usterki w jednym z nich, aktywną i niezawodnie już pracującą centralą staje się drugi, identyczny system Integral. Dedykowane, mikroprocesorowe systemy nadzorujące dokonują przez cały czas oceny stanu pracy pierwszego (głównego) i poprawności działania drugiego zestawu urządzeń na wypadek możliwego przełączenia w przypadku wystąpienia awarii. Made in Europe. Schrack Seconet kładzie nacisk na rozwiązania najwyższej jakości. Nasze zaawansowane technicznie systemy sygnalizacji pożarowej rozwijane są i produkowane w Austrii i Niemczech, a stosowane w wielu krajach na całym świecie. Nasz zespół składa się z ponad 400 osób gotowych do wsparcia naszych klientów. Posiadamy oddziały w Szwecji, Polsce i na Węgrzech oraz przedstawicielstwa w Czechach, Słowacji, Słowenii, Rumunii, Rosji, Indiach i Turcji, jak również wielu lokalnych przedstawicieli i dystrybutorów zapewniających bliską współpracę z naszymi klientami na całym świecie. Schrack Seconet posiada biura w każdej prowincji Austrii. Nasz zcentralizowany dział wsparcia technicznego zapewnia pomoc naszym specjalistom obsługi klienta, partnerom i instalatorom i oferuje wsparcie telefoniczne przez całą dobę. W naszym głównym centrum szkoleniowym w Wiedniu, jak też w innych międzynarodowych ośrodkach szkoleniowych, nasi klienci i partnerzy są szkoleni jak zastosować nasze systemy.

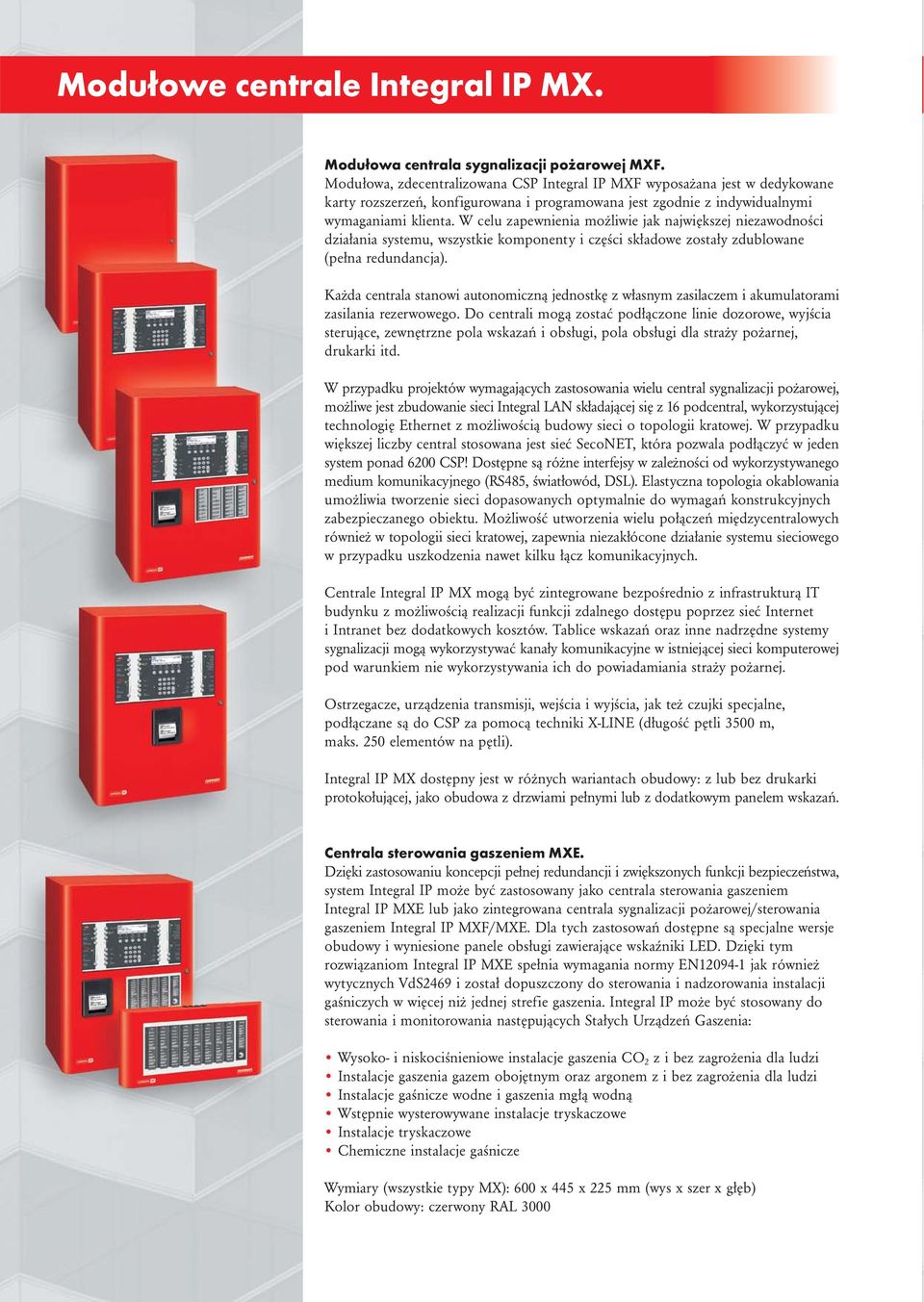

4 Modułowe centrale Integral IP MX. Modułowa centrala sygnalizacji pożarowej MXF. Modułowa, zdecentralizowana CSP Integral IP MXF wyposażana jest w dedykowane karty rozszerzeń, konfigurowana i programowana jest zgodnie z indywidualnymi wymaganiami klienta. W celu zapewnienia możliwie jak największej niezawodności działania systemu, wszystkie komponenty i części składowe zostały zdublowane (pełna redundancja). Każda centrala stanowi autonomiczną jednostkę z własnym zasilaczem i akumulatorami zasilania rezerwowego. Do centrali mogą zostać podłączone linie dozorowe, wyjścia sterujące, zewnętrzne pola wskazań i obsługi, pola obsługi dla straży pożarnej, drukarki itd. W przypadku projektów wymagających zastosowania wielu central sygnalizacji pożarowej, możliwe jest zbudowanie sieci Integral LAN składającej się z 16 podcentral, wykorzystującej technologię Ethernet z możliwością budowy sieci o topologii kratowej. W przypadku większej liczby central stosowana jest sieć SecoNET, która pozwala podłączyć w jeden system ponad 6200 CSP! Dostępne są różne interfejsy w zależności od wykorzystywanego medium komunikacyjnego (RS485, światłowód, DSL). Elastyczna topologia okablowania umożliwia tworzenie sieci dopasowanych optymalnie do wymagań konstrukcyjnych zabezpieczanego obiektu. Możliwość utworzenia wielu połączeń międzycentralowych również w topologii sieci kratowej, zapewnia niezakłócone działanie systemu sieciowego w przypadku uszkodzenia nawet kilku łącz komunikacyjnych. Centrale Integral IP MX mogą być zintegrowane bezpośrednio z infrastrukturą IT budynku z możliwością realizacji funkcji zdalnego dostępu poprzez sieć Internet i Intranet bez dodatkowych kosztów. Tablice wskazań oraz inne nadrzędne systemy sygnalizacji mogą wykorzystywać kanały komunikacyjne w istniejącej sieci komputerowej pod warunkiem nie wykorzystywania ich do powiadamiania straży pożarnej. Ostrzegacze, urządzenia transmisji, wejścia i wyjścia, jak też czujki specjalne, podłączane są do CSP za pomocą techniki X-LINE (długość pętli 3500 m, maks. 250 elementów na pętli). Integral IP MX dostępny jest w różnych wariantach obudowy: z lub bez drukarki protokołującej, jako obudowa z drzwiami pełnymi lub z dodatkowym panelem wskazań. Centrala sterowania gaszeniem MXE. Dzięki zastosowaniu koncepcji pełnej redundancji i zwiększonych funkcji bezpieczeństwa, system Integral IP może być zastosowany jako centrala sterowania gaszeniem Integral IP MXE lub jako zintegrowana centrala sygnalizacji pożarowej/sterowania gaszeniem Integral IP MXF/MXE. Dla tych zastosowań dostępne są specjalne wersje obudowy i wyniesione panele obsługi zawierające wskaźniki LED. Dzięki tym rozwiązaniom Integral IP MXE spełnia wymagania normy EN jak również wytycznych VdS2469 i został dopuszczony do sterowania i nadzorowania instalacji gaśniczych w więcej niż jednej strefie gaszenia. Integral IP może być stosowany do sterowania i monitorowania następujących Stałych Urządzeń Gaszenia: Wysoko- i niskociśnieniowe instalacje gaszenia CO 2 z i bez zagrożenia dla ludzi Instalacje gaszenia gazem obojętnym oraz argonem z i bez zagrożenia dla ludzi Instalacje gaśnicze wodne i gaszenia mgłą wodną Wstępnie wysterowywane instalacje tryskaczowe Instalacje tryskaczowe Chemiczne instalacje gaśnicze Wymiary (wszystkie typy MX): 600 x 445 x 225 mm (wys x szer x głęb) Kolor obudowy: czerwony RAL 3000

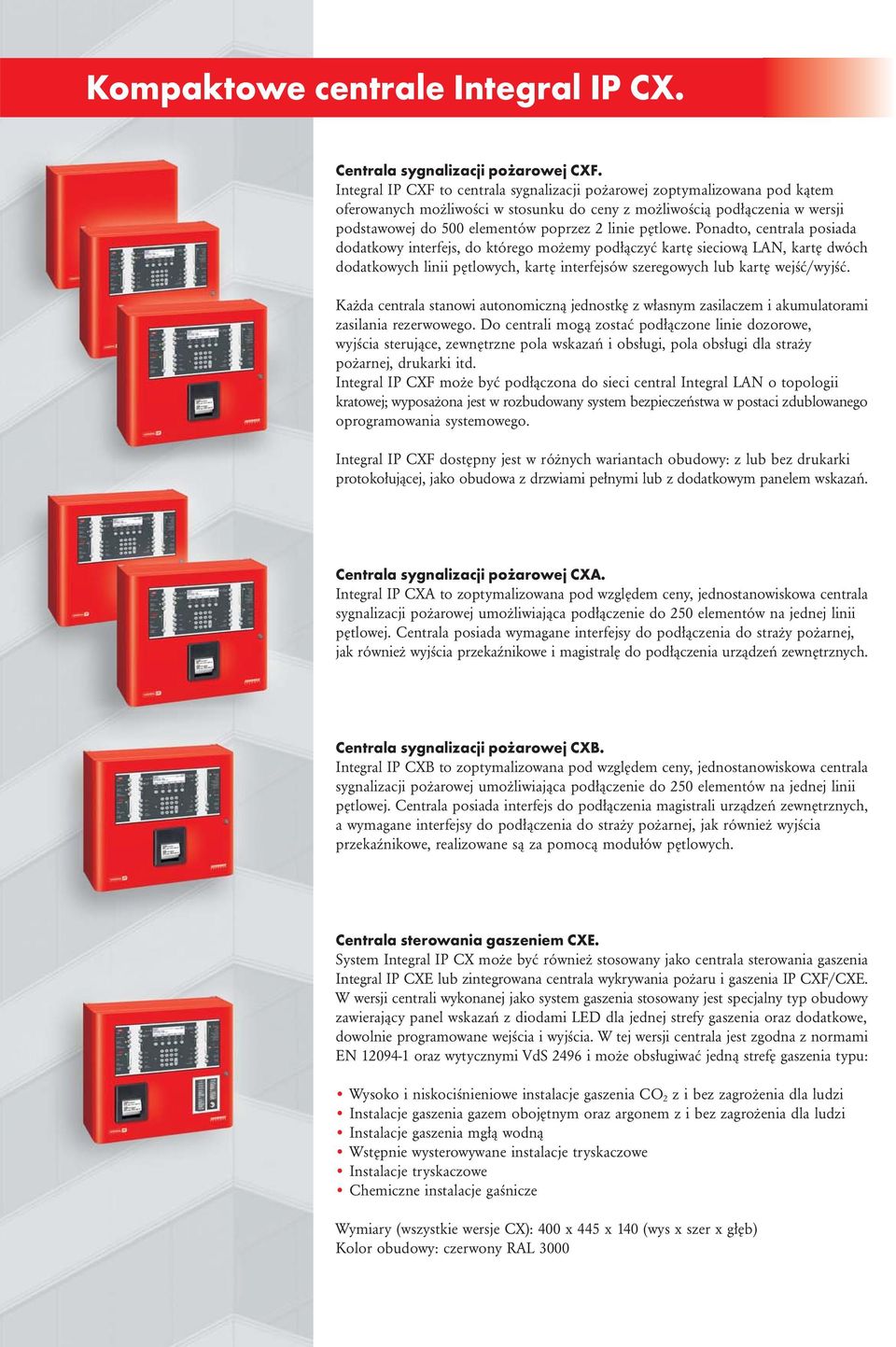

5 Kompaktowe centrale Integral IP CX. Centrala sygnalizacji pożarowej CXF. Integral IP CXF to centrala sygnalizacji pożarowej zoptymalizowana pod kątem oferowanych możliwości w stosunku do ceny z możliwością podłączenia w wersji podstawowej do 500 elementów poprzez 2 linie pętlowe. Ponadto, centrala posiada dodatkowy interfejs, do którego możemy podłączyć kartę sieciową LAN, kartę dwóch dodatkowych linii pętlowych, kartę interfejsów szeregowych lub kartę wejść/wyjść. Każda centrala stanowi autonomiczną jednostkę z własnym zasilaczem i akumulatorami zasilania rezerwowego. Do centrali mogą zostać podłączone linie dozorowe, wyjścia sterujące, zewnętrzne pola wskazań i obsługi, pola obsługi dla straży pożarnej, drukarki itd. Integral IP CXF może być podłączona do sieci central Integral LAN o topologii kratowej; wyposażona jest w rozbudowany system bezpieczeństwa w postaci zdublowanego oprogramowania systemowego. Integral IP CXF dostępny jest w różnych wariantach obudowy: z lub bez drukarki protokołującej, jako obudowa z drzwiami pełnymi lub z dodatkowym panelem wskazań. Centrala sygnalizacji pożarowej CXA. Integral IP CXA to zoptymalizowana pod względem ceny, jednostanowiskowa centrala sygnalizacji pożarowej umożliwiająca podłączenie do 250 elementów na jednej linii pętlowej. Centrala posiada wymagane interfejsy do podłączenia do straży pożarnej, jak również wyjścia przekaźnikowe i magistralę do podłączenia urządzeń zewnętrznych. Centrala sygnalizacji pożarowej CXB. Integral IP CXB to zoptymalizowana pod względem ceny, jednostanowiskowa centrala sygnalizacji pożarowej umożliwiająca podłączenie do 250 elementów na jednej linii pętlowej. Centrala posiada interfejs do podłączenia magistrali urządzeń zewnętrznych, a wymagane interfejsy do podłączenia do straży pożarnej, jak również wyjścia przekaźnikowe, realizowane są za pomocą modułów pętlowych. Centrala sterowania gaszeniem CXE. System Integral IP CX może być również stosowany jako centrala sterowania gaszenia Integral IP CXE lub zintegrowana centrala wykrywania pożaru i gaszenia IP CXF/CXE. W wersji centrali wykonanej jako system gaszenia stosowany jest specjalny typ obudowy zawierający panel wskazań z diodami LED dla jednej strefy gaszenia oraz dodatkowe, dowolnie programowane wejścia i wyjścia. W tej wersji centrala jest zgodna z normami EN oraz wytycznymi VdS 2496 i może obsługiwać jedną strefę gaszenia typu: Wysoko i niskociśnieniowe instalacje gaszenia CO 2 z i bez zagrożenia dla ludzi Instalacje gaszenia gazem obojętnym oraz argonem z i bez zagrożenia dla ludzi Instalacje gaszenia mgłą wodną Wstępnie wysterowywane instalacje tryskaczowe Instalacje tryskaczowe Chemiczne instalacje gaśnicze Wymiary (wszystkie wersje CX): 400 x 445 x 140 (wys x szer x głęb) Kolor obudowy: czerwony RAL 3000

6 Wyniesione pola obsługi i systemy wizualizacji. Wyniesione pola obsługi Integral MAP. Wyniesione pola obsługi dostępne są w wersjach z drukarką lub bez i mogą być podłączane do wszystkich central Integral IP. Maksymalnie można dołączyć do 8 wyniesionych pól obsługi lub do 15 urządzeń zewnętrznych za pomocą wydzielonej magistrali danych o maksymalnej długości 1200 m. Interfejs użytkownika i teksty systemowe są dostępne w 20 językach. Wymiary (w x s x g): 230 x 445 x 35 lub 360 x 445 x 45 (z drukarką) Wyświetlacz LCD 6 wierszy po 40 znaków Spełnia wszystkie wymagania normy EN 54-2:2006 Wykorzystywany jako główny panel sterowania w sieciach SecoNET Możliwość dynamicznego przełączania się pomiędzy 4-ma wersjami językowymi Podłączenie EPI-Bus (dodatkowe panele wskazań i urządzenia zewnętrzne) Dwa dowolnie programowane przyciski i dwa trójkolorowe wskaźniki LED Zarządzanie dostępem użytkowników za pomocą systemu haseł i poziomów dostępu Wyniesione pole obsługi w wersji High-End. Posiada kolorowy wyświetlacz o rozdzielczości VGA oraz klawisze funkcyjne umożliwiające łatwą obsługę systemu i zapewniające hierarchiczny przegląd złożonych sieci wykrywania pożaru SecoNET. Interfejsy użytkownika oraz teksty systemowe są dostępne w 20 językach. Wymiary (w x s x g): 230 x 445 x 35 lub 360 x 445 x 45 mm (z drukarką) Pola obsługi i panele wskazań dla straży pożarnej. Poza polami obsługi systemu Integral IP dostępnych jest również wiele odmian pól obsługi i paneli wskazań dla straży pożarnej zgodnych z normami ÖNORM F 3031, DIN 14662, SN054002, itp. Dokładne informacje dostępne są na życzenie w naszych oddziałach. Integral VirtualMAP. Oprogramowanie Integral VirtualMAP umożliwia dostęp do informacji zawartych w podłączonych centralach sygnalizacji pożarowej Integral IP z jednego lub więcej stanowisk PC. Pole obsługi wyświetlane jest na monitorze w skali 1:1 a za pomocą klawiatury i myszy można uzyskać dostęp do wszystkich informacji o stanie pracy systemu sygnalizacji pożarowej. Nieautoryzowany dostęp do systemu jest niemożliwy dzięki zastosowaniu wielopoziomowej koncepcji bezpieczeństwa. Oprogramowanie funkcjonuje wyłącznie w przypadku użycia dostarczanego z pakietem sprzętowego klucza autoryzacji, tzw. dongle a. Odwzorowanie w skali 1:1 pola obsługi CSP Integral IP na monitorze komputera PC Przejrzysta i komfortowa obsługa w czasie rzeczywistym Możliwość zmiany języka w trakcie pracy systemu Kompleksowa koncepcja bezpieczeństwa System wizualizacji i zarządzania SecoLOG jest wielostanowiskowym, graficznym systemem służącym do łatwego, przejrzystego i centralnego pokazywania zdarzeń oraz obsługi systemów sygnalizacji pożarowej. Wszystkie komunikaty i stany podłączonych do niego central sygnalizacji pożarowej zostają zebrane i w przejrzysty sposób pokazane na jednym lub wielu stanowiskach operatorskich. Ponadto, system w sposób ciągły nadzoruje wszystkie podłączone systemy oraz stan połączeń pomiędzy centralami. System zarządzania spełnia najwyższe wymagania techniczne i został przebadany oraz dopuszczony do stosowania zgodnie z normą ÖNORM F Prosta, intuicyjna obsługa systemów sygnalizacji pożarowej i urządzeń przeciwpożarowych poprzez odbieranie meldunków i wysyłanie rozkazów Najwyższa niezawodność Możliwość zastosowania wielu stanowisk operatorskich Przyjazny interfejs użytkownika dzięki zastosowaniu dwóch monitorów z funkcją automatycznego przełączenia w przypadku wystąpienia uszkodzenia oraz funkcją dynamicznego skalowania typu zoom Wielopoziomowy system autoryzacji Ciągłe protokołowanie zdarzeń z funkcją notatek i raportów

7 Systemy Sygnalizacji Pożarowej. Czujka mutisensorowa CUBUS MTD 533X. CUBUS MTD 533X może być stosowana jako czujka dymu, ciepła lub jako czujka dualna dymu i ciepła. Jest ona indywidualnie programowana i dostosowywana do waruków otoczenia w których pracuje. Czujka wykrywa we wczesnym stadium tlące się ogniska pożarów i pożary otwarte, przy czym rozpoznaje i analizuje parametry dymu (wykorzystując zasadę Tyndalla) oraz ciepła (zasada sensora NTC). Dzięki zastosowaniu innowacyjnej technologii CUBUS Nivellierung, detektor stale nadzoruje warunki atmosferyczne takie jak temperatura bezwzględna, względny przyrost temperatury i przejrzystość powietrza. Bazując na tych parametrach dobierana jest optymalna czułość oraz parametry dla każdego obszaru, który czujka nadzoruje w ten sposób czujka odporna jest na kosztowne alarmy fałszywe. Alarm pożarowy po wykryciu dymu lub wzroście temperatury lub po wykryciu dymu i wzrostu temperatury Stopień czułości oraz klasa temperaturowa ustawiane zgodnie z normą EN 54 Wyjście alarmowe dla zewnętrznego wskazania alarmu Sygnalizacja stanu przedalarmowego przy 50% oraz przy 75% progu alarmowym 2 stopniowe rozpoznanie stanu zanieczyszczenia Automatyczna regulacja progu zadziałania kompensująca wpływ otoczenia Filtr alarmów eliminujący występowanie alarmów fałszywych Analiza dymu wspierana funkcją analizy temperatury Ocena wielkości pożaru za pomocą algorytmu oprogramowania Wskazanie alarmu za pomocą diody LED widocznej w promieniu 360 Możliwość odłączenia poszczególnych czujek Zintegrowany izolator zwarć Możliwość odczytu całkowitego czasu pracy na obiekcie i poziomu zanieczyszczenia Gniazdo czujki USB 501. Gniazdo USB 501 służy do podłączenia czujki CUBUS MTD 533X. Jest dostępne w różnych wariantach do zastosowań specjalnych: montaż w podwieszanych sufitach, w stropach betonowych, w pomieszczeniach o dużej wilgotności. Dzięki zintegrowanemu mechanizmowi zamykającemu w bloku zacisków instalacja pętli dozorowej może zostać sprawdzona również bez zainstalowanej w gnieździe czujki. Do każdego gniazda USB 501 można podłączyć optyczny lub akustyczny wskaźnik zadziałania. Czujka w osłonie przeciwwietrznej LKM 531. LKM 531 jest stosowana w miejscach gdzie występuje duża prędkość przepływu powietrza oraz duże rozrzedzenie dymu, np. w instalacjach klimatyzacyjnych oraz kanałach wentylacyjnych. Czujka LKM 531 składa się z obudowy z tworzywa sztucznego z wbudowaną czujką dymu. Przeznaczona jest do stosowania w kanałach wentylacyjnych o szerokości od 15 cm do 1m oraz w kanałach wentylacyjnych o przekroju okrągłym o średnicy od 20 cm do 1m. Czujka stosowana jest przy przepływie powietrza o prędkości od 1 do 20 m/s. Obudowa posiada przeźroczystą pokrywę, dzięki czemu dioda LED wskazująca alarm jest widoczna z zewnątrz. Ręczny ostrzegacz pożarowy MCP 535X. Służy do ręcznego wyzwolenia alarmu pożarowego (Typ B zgodnie z normą EN 54-11). Alarm wyzwalany jest poprzez zbicie szybki i wciśnięcie przycisku. Stopień ochrony może być podwyższony do IP 54 przy zastosowaniu dodatkowej uszczelki. MCP 535X wykorzystywany jest również jako przycisk START/STOP Gaszenie zgodnie z normą EN oznaczenie przycisków za pomocą dodatkowych etykiet. Ręczny ostrzegacz pożarowy MCP 545X. Służy do ręcznego wyzwolenia alarmu pożarowego (Typ A zgodnie z EN 54-11). Wyzwolenie alarmu następuje poprzez zbicie szklanej szybki; skasowanie alarmu wymaga wymiany szybki na nową. Przycisk dostępny jest w różnych wersjach (klasa IP, kolor obudowy).

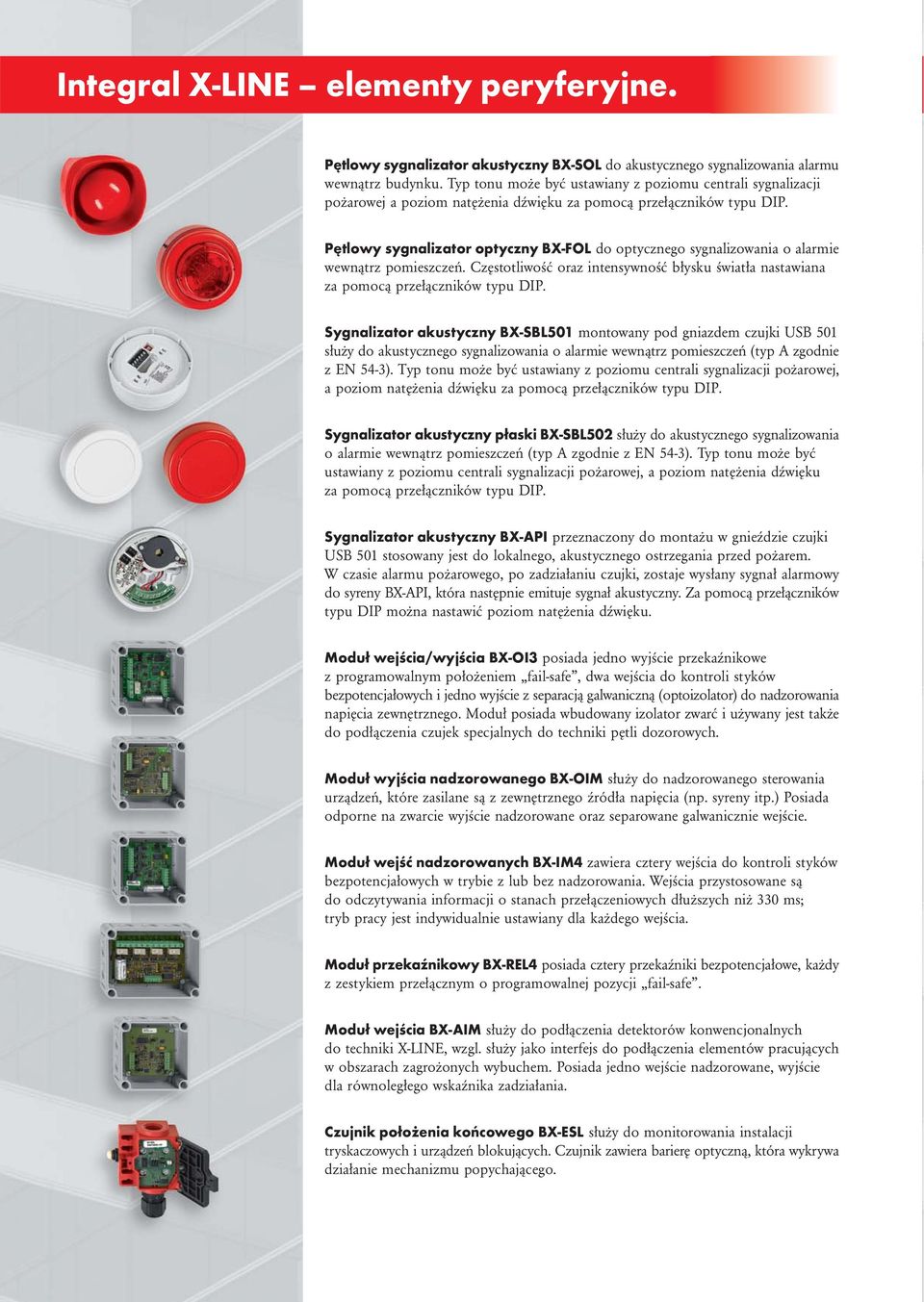

8 Integral X-LINE elementy peryferyjne. Pętlowy sygnalizator akustyczny BX-SOL do akustycznego sygnalizowania alarmu wewnątrz budynku. Typ tonu może być ustawiany z poziomu centrali sygnalizacji pożarowej a poziom natężenia dźwięku za pomocą przełączników typu DIP. Pętlowy sygnalizator optyczny BX-FOL do optycznego sygnalizowania o alarmie wewnątrz pomieszczeń. Częstotliwość oraz intensywność błysku światła nastawiana za pomocą przełączników typu DIP. Sygnalizator akustyczny BX-SBL501 montowany pod gniazdem czujki USB 501 służy do akustycznego sygnalizowania o alarmie wewnątrz pomieszczeń (typ A zgodnie z EN 54-3). Typ tonu może być ustawiany z poziomu centrali sygnalizacji pożarowej, a poziom natężenia dźwięku za pomocą przełączników typu DIP. Sygnalizator akustyczny płaski BX-SBL502 służy do akustycznego sygnalizowania o alarmie wewnątrz pomieszczeń (typ A zgodnie z EN 54-3). Typ tonu może być ustawiany z poziomu centrali sygnalizacji pożarowej, a poziom natężenia dźwięku za pomocą przełączników typu DIP. Sygnalizator akustyczny BX-API przeznaczony do montażu w gnieździe czujki USB 501 stosowany jest do lokalnego, akustycznego ostrzegania przed pożarem. W czasie alarmu pożarowego, po zadziałaniu czujki, zostaje wysłany sygnał alarmowy do syreny BX-API, która następnie emituje sygnał akustyczny. Za pomocą przełączników typu DIP można nastawić poziom natężenia dźwięku. Moduł wejścia/wyjścia BX-OI3 posiada jedno wyjście przekaźnikowe z programowalnym położeniem fail-safe, dwa wejścia do kontroli styków bezpotencjałowych i jedno wyjście z separacją galwaniczną (optoizolator) do nadzorowania napięcia zewnętrznego. Moduł posiada wbudowany izolator zwarć i używany jest także do podłączenia czujek specjalnych do techniki pętli dozorowych. Moduł wyjścia nadzorowanego BX-OIM służy do nadzorowanego sterowania urządzeń, które zasilane są z zewnętrznego źródła napięcia (np. syreny itp.) Posiada odporne na zwarcie wyjście nadzorowane oraz separowane galwanicznie wejście. Moduł wejść nadzorowanych BX-IM4 zawiera cztery wejścia do kontroli styków bezpotencjałowych w trybie z lub bez nadzorowania. Wejścia przystosowane są do odczytywania informacji o stanach przełączeniowych dłuższych niż 330 ms; tryb pracy jest indywidualnie ustawiany dla każdego wejścia. Moduł przekaźnikowy BX-REL4 posiada cztery przekaźniki bezpotencjałowe, każdy z zestykiem przełącznym o programowalnej pozycji fail-safe. Moduł wejścia BX-AIM służy do podłączenia detektorów konwencjonalnych do techniki X-LINE, wzgl. służy jako interfejs do podłączenia elementów pracujących w obszarach zagrożonych wybuchem. Posiada jedno wejście nadzorowane, wyjście dla równoległego wskaźnika zadziałania. Czujnik położenia końcowego BX-ESL służy do monitorowania instalacji tryskaczowych i urządzeń blokujących. Czujnik zawiera barierę optyczną, która wykrywa działanie mechanizmu popychającego.

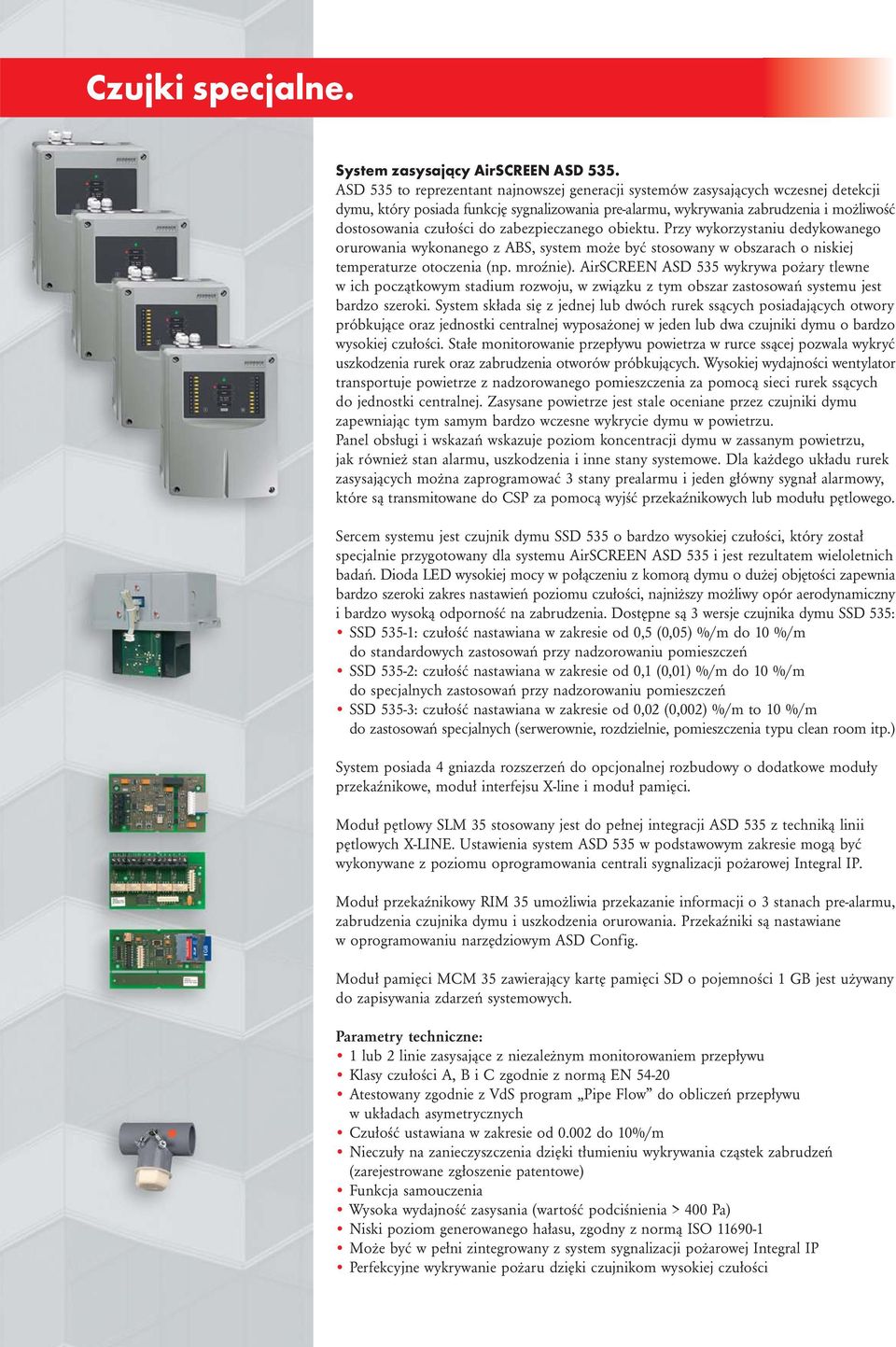

9 Czujki specjalne. System zasysający AirSCREEN ASD 535. ASD 535 to reprezentant najnowszej generacji systemów zasysających wczesnej detekcji dymu, który posiada funkcję sygnalizowania pre-alarmu, wykrywania zabrudzenia i możliwość dostosowania czułości do zabezpieczanego obiektu. Przy wykorzystaniu dedykowanego orurowania wykonanego z ABS, system może być stosowany w obszarach o niskiej temperaturze otoczenia (np. mroźnie). AirSCREEN ASD 535 wykrywa pożary tlewne w ich początkowym stadium rozwoju, w związku z tym obszar zastosowań systemu jest bardzo szeroki. System składa się z jednej lub dwóch rurek ssących posiadających otwory próbkujące oraz jednostki centralnej wyposażonej w jeden lub dwa czujniki dymu o bardzo wysokiej czułości. Stałe monitorowanie przepływu powietrza w rurce ssącej pozwala wykryć uszkodzenia rurek oraz zabrudzenia otworów próbkujących. Wysokiej wydajności wentylator transportuje powietrze z nadzorowanego pomieszczenia za pomocą sieci rurek ssących do jednostki centralnej. Zasysane powietrze jest stale oceniane przez czujniki dymu zapewniając tym samym bardzo wczesne wykrycie dymu w powietrzu. Panel obsługi i wskazań wskazuje poziom koncentracji dymu w zassanym powietrzu, jak również stan alarmu, uszkodzenia i inne stany systemowe. Dla każdego układu rurek zasysających można zaprogramować 3 stany prealarmu i jeden główny sygnał alarmowy, które są transmitowane do CSP za pomocą wyjść przekaźnikowych lub modułu pętlowego. Sercem systemu jest czujnik dymu SSD 535 o bardzo wysokiej czułości, który został specjalnie przygotowany dla systemu AirSCREEN ASD 535 i jest rezultatem wieloletnich badań. Dioda LED wysokiej mocy w połączeniu z komorą dymu o dużej objętości zapewnia bardzo szeroki zakres nastawień poziomu czułości, najniższy możliwy opór aerodynamiczny i bardzo wysoką odporność na zabrudzenia. Dostępne są 3 wersje czujnika dymu SSD 535: SSD 535-1: czułość nastawiana w zakresie od 0,5 (0,05) %/m do 10 %/m do standardowych zastosowań przy nadzorowaniu pomieszczeń SSD 535-2: czułość nastawiana w zakresie od 0,1 (0,01) %/m do 10 %/m do specjalnych zastosowań przy nadzorowaniu pomieszczeń SSD 535-3: czułość nastawiana w zakresie od 0,02 (0,002) %/m to 10 %/m do zastosowań specjalnych (serwerownie, rozdzielnie, pomieszczenia typu clean room itp.) System posiada 4 gniazda rozszerzeń do opcjonalnej rozbudowy o dodatkowe moduły przekaźnikowe, moduł interfejsu X-line i moduł pamięci. Moduł pętlowy SLM 35 stosowany jest do pełnej integracji ASD 535 z techniką linii pętlowych X-LINE. Ustawienia system ASD 535 w podstawowym zakresie mogą być wykonywane z poziomu oprogramowania centrali sygnalizacji pożarowej Integral IP. Moduł przekaźnikowy RIM 35 umożliwia przekazanie informacji o 3 stanach pre-alarmu, zabrudzenia czujnika dymu i uszkodzenia orurowania. Przekaźniki są nastawiane w oprogramowaniu narzędziowym ASD Config. Moduł pamięci MCM 35 zawierający kartę pamięci SD o pojemności 1 GB jest używany do zapisywania zdarzeń systemowych. Parametry techniczne: 1 lub 2 linie zasysające z niezależnym monitorowaniem przepływu Klasy czułości A, B i C zgodnie z normą EN Atestowany zgodnie z VdS program Pipe Flow do obliczeń przepływu w układach asymetrycznych Czułość ustawiana w zakresie od do 10%/m Nieczuły na zanieczyszczenia dzięki tłumieniu wykrywania cząstek zabrudzeń (zarejestrowane zgłoszenie patentowe) Funkcja samouczenia Wysoka wydajność zasysania (wartość podciśnienia > 400 Pa) Niski poziom generowanego hałasu, zgodny z normą ISO Może być w pełni zintegrowany z system sygnalizacji pożarowej Integral IP Perfekcyjne wykrywanie pożaru dzięki czujnikom wysokiej czułości

10 Czujki specjalne. Liniowa czujka ciepła ADW 511 z funkcją wykrywania przyrostu temperatury i temperatury maksymalnej. Silnik testujący z pompą ciśnieniową w regularnych odstępach czasu wytwarza żądane, dokładnie określone nadciśnienie w rurce pomiarowej, będącej częścią składową czujnika. Alarm zostaje wygenerowany, jeśli na podstawie zmiany temperatury zostanie stwierdzona zmiana objętości powietrza w rurce. Za pomocą inteligentnej, specyficznej dla danego zastosowania procedury opracowywania pomierzonych wartości, można precyzyjnie nastawić czułość czujki dla szczególnych wymagań. Jeśli wartość pomiarowa ciśnienia nie odpowiada wartości zadanej czujnika, np. z powodu nieszczelności lub zgniecenia rurki, wskazywany jest stan uszkodzenia. Zastosowanie w czujce obudowy przeciwwybuchowej umożliwia jej wykorzystanie do zabezpieczania obszarów o szczególnych wymaganiach (tunele, obszary zagrożone wybuchem, zastosowania w przemyśle, itd.). Liniowa czujka dymu SPC-E składa się z modułu nadajnika i odbiornika, pracuje w zakresie podczerwieni. Czujka ta jest szczególnie niezawodna w przypadku stale zmieniającej się temperatury otoczenia wzgl. zmiennej wilgotności; jest łatwa w montażu i uruchomieniu. Charakteryzuje się wyjątkowo niskim poborem prądu i kompaktową budową. Natężenie promieni IR korygowane jest automatycznie, a czułość czujki ustawiana jest w trzech poziomach. Liniowa czujka dymu ARDEA składa się z modułu nadajnika i odbiornika, służy do nadzorowania obszarów o powierzchni do 3000 m 2. Detekcja następuje poprzez pomiar światła pochłoniętego z uwzględnieniem parametrów dynamicznych (modulacja dymu), dodatkowo czujka działa w zakresie częstotliwości płomieni otwartego ognia. Liniowa czujka dymu ECO składa się z modułu nadajnika i odbiornika (umieszczonych w jednej obudowie) oraz reflektora, który montowany jest naprzeciw czujki. Promień podczerwieni wysyłany z nadajnika jest odbijany od reflektora i oceniany przez odbiornik. Ze względu na zredukowaną ilość wymaganego okablowania czujka znajduje zastosowanie w budynkach o szczególnej wartości historycznej, muzeach i hotelach. Optyczna czujka dymu SLR-E-IS jest przeznaczona szczególnie do zastosowania w obszarach zagrożonych wybuchem (EX). Włączana jest do pętli X-LINE poprzez moduł linii bocznej BX-AIM i barierę Zenera. Czujka ta zawiera dwie położone przeciwlegle diody LED służące do wskazywania stanu alarmowego. Czujka jest dopuszczona do stosowania w strefach 1 i 2 obszarów EX. Czujka ciepła DCD-1E-IS to konwencjonalna nadmiarowo-różniczkowa czujka ciepła klasy 1 (ze stałym nadmiarowym progiem alarmowym 60 C) przeznaczona szczególnie do zastosowań w obszarach EX. Włączana jest do pętli X-LINE poprzez moduł linii bocznej BX-AIM i barierę Zenera. Czujka DCD-1E-IS zawiera dwie położone przeciwlegle diody LED służące do wskazywania stanu alarmowego. Czujka jest dopuszczona do stosowania w strefach 1 i 2 obszarów EX. Czujki płomienia dla obszarów EX w obudowie przeciwwybuchowej, dostępne jako czujki pracujące w zakresie ultrafioletu, podczerwieni lub jako czujki dualne UV/IR. Detektory znajdują zastosowanie w zabezpieczaniu obszarów zewnętrznych. Dzięki funkcji optycznego nadzorowania, nawet płomienie przesłonięte przez dym zostają wykryte. Wszystkie dostępne wersje są nieczułe na działanie światła słonecznego, a większe płomienie wykrywane są również z dalszych odległości. Wszystkie detektory zostały dopuszczone do stosowania zgodnie z normami ATEX 100a i EN 54.

11 Ochrona przeciwpożarowa o światowym zasięgu.
