Napęd do drzwi przesuwnych. DORMA ES 200 Easy

Transkrypt

1 Napęd do drzwi przesuwnych DORMA ES 00 Easy

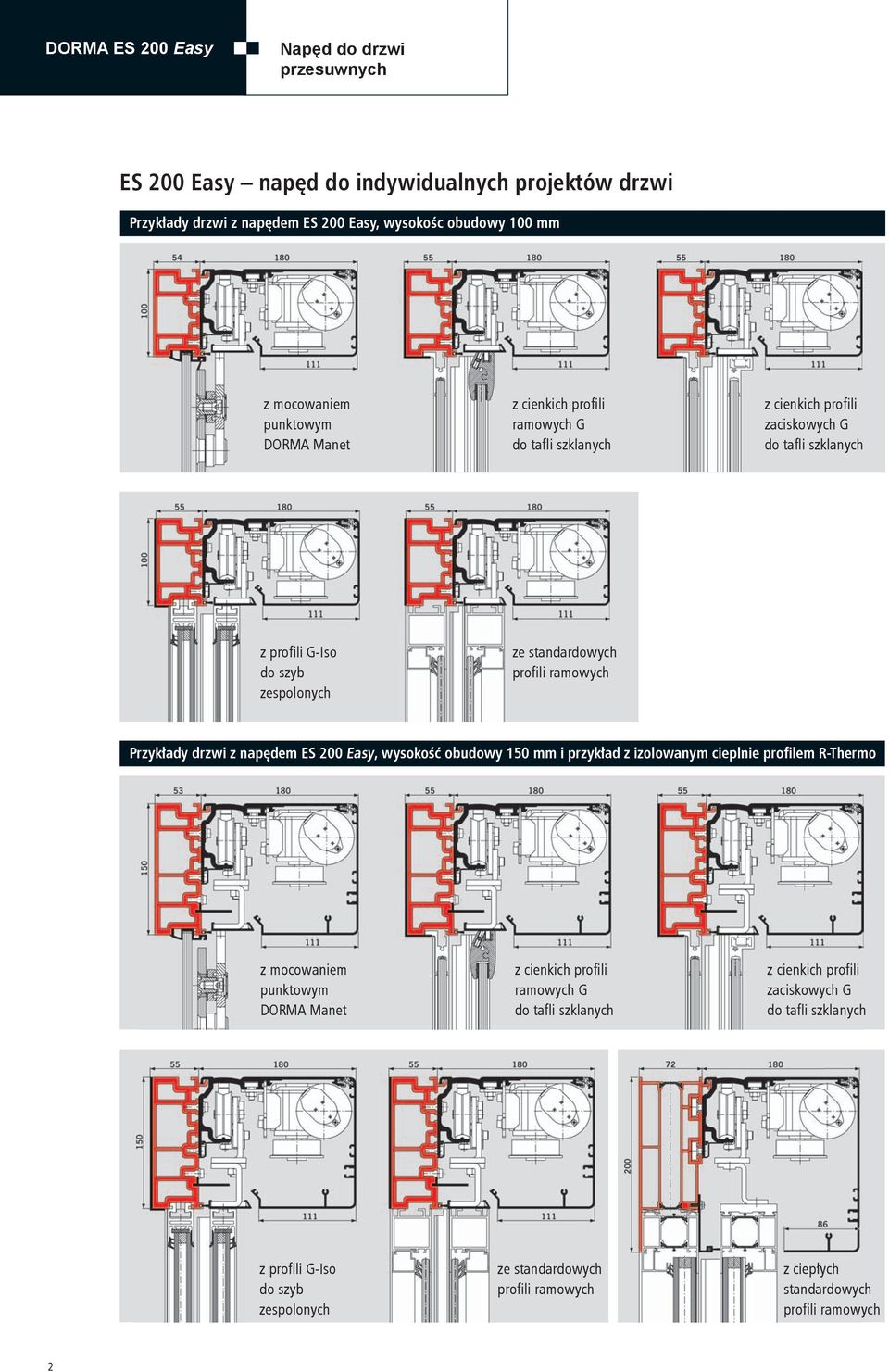

2 DORMA ES 00 Easy Napęd do drzwi przesuwnych ES 00 Easy napęd do indywidualnych projektów drzwi Przykłady drzwi z napędem ES 00 Easy, wysokośc obudowy 100 mm z mocowaniem punktowym DORMA Manet z cienkich profili ramowych G do tafli szklanych z cienkich profili zaciskowych G do tafli szklanych z profili G-Iso do szyb zespolonych ze standardowych profili ramowych Przykłady drzwi z napędem ES 00 Easy, wysokość obudowy 10 mm i przykład z izolowanym cieplnie profilem R-Thermo z mocowaniem punktowym DORMA Manet z cienkich profili ramowych G do tafli szklanych z cienkich profili zaciskowych G do tafli szklanych z profili G-Iso do szyb zespolonych ze standardowych profili ramowych z ciepłych standardowych profili ramowych

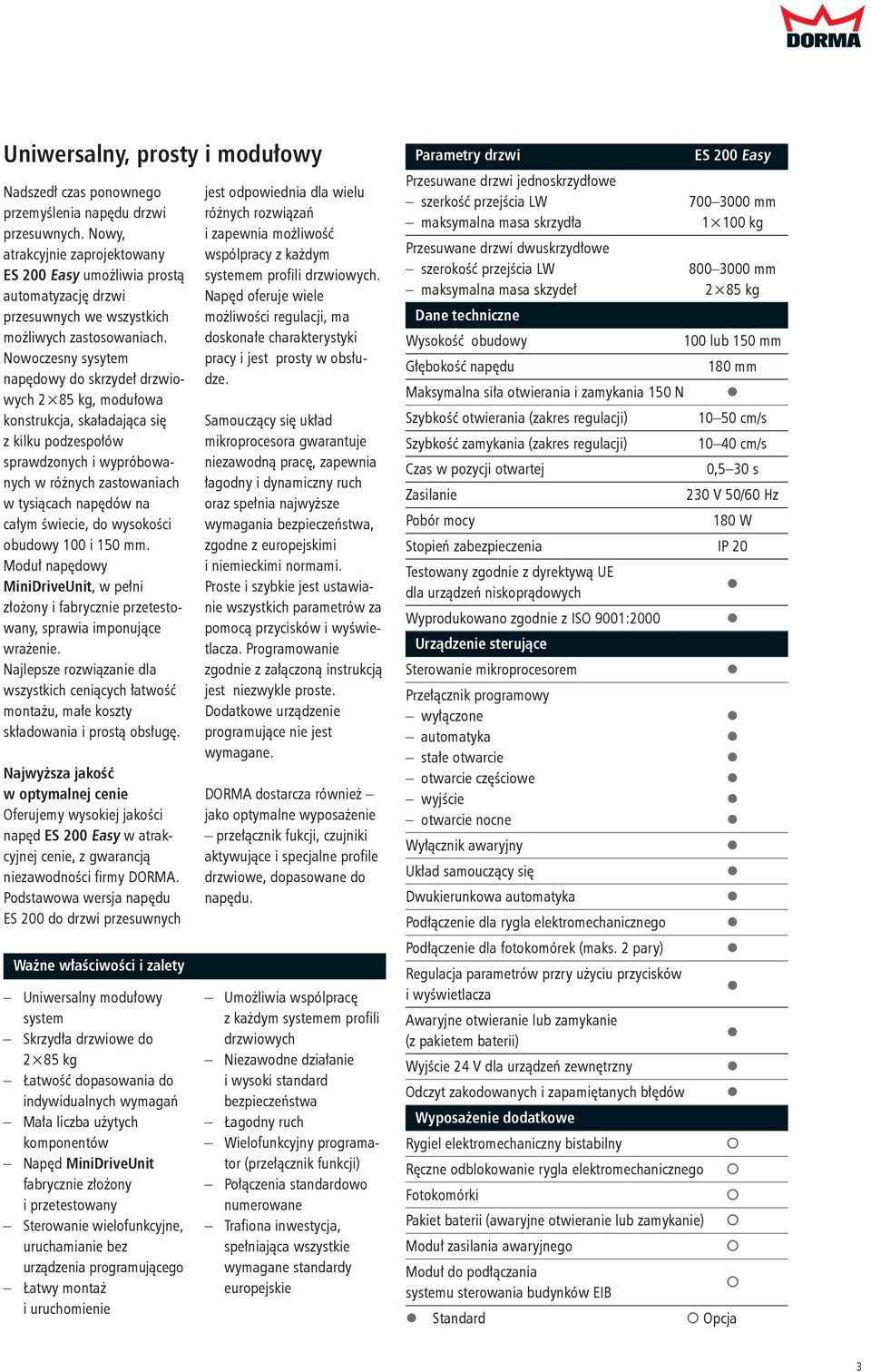

3 Uniwersalny, prosty i modułowy Nadszedł czas ponownego przemyślenia napędu drzwi przesuwnych. Nowy, atrakcyjnie zaprojektowany ES 00 Easy umożliwia prostą automatyzację drzwi przesuwnych we wszystkich możliwych zastosowaniach. Nowoczesny sysytem napędowy do skrzydeł drzwiowych 8 kg, modułowa konstrukcja, skaładająca się z kilku podzespołów sprawdzonych i wypróbowanych w różnych zastowaniach w tysiącach napędów na całym świecie, do wysokości obudowy 100 i 10 mm. Moduł napędowy MiniDriveUnit, w pełni złożony i fabrycznie przetestowany, sprawia imponujące wrażenie. Najlepsze rozwiązanie dla wszystkich ceniących łatwość montażu, małe koszty składowania i prostą obsługę. Najwyższa jakość w optymalnej cenie Oferujemy wysokiej jakości napęd ES 00 Easy w atrakcyjnej cenie, z gwarancją niezawodności firmy DORMA. Podstawowa wersja napędu ES 00 do drzwi przesuwnych Ważne właściwości i zalety Uniwersalny modułowy system Skrzydła drzwiowe do 8 kg Łatwość dopasowania do indywidualnych wymagań Mała liczba użytych komponentów Napęd MiniDriveUnit fabrycznie złożony i przetestowany Sterowanie wielofunkcyjne, uruchamianie bez urządzenia programującego Łatwy montaż i uruchomienie jest odpowiednia dla wielu różnych rozwiązań i zapewnia możliwość wspólpracy z każdym systemem profili drzwiowych. Napęd oferuje wiele możliwości regulacji, ma doskonałe charakterystyki pracy i jest prosty w obsłudze. Samouczący się układ mikroprocesora gwarantuje niezawodną pracę, zapewnia łagodny i dynamiczny ruch oraz spełnia najwyższe wymagania bezpieczeństwa, zgodne z europejskimi i niemieckimi normami. Proste i szybkie jest ustawianie wszystkich parametrów za pomocą przycisków i wyświetlacza. Programowanie zgodnie z załączoną instrukcją jest niezwykle proste. Dodatkowe urządzenie programujące nie jest wymagane. DORMA dostarcza również jako optymalne wyposażenie przełącznik fukcji, czujniki aktywujące i specjalne profile drzwiowe, dopasowane do napędu. Umożliwia wspólpracę z każdym systemem profili drzwiowych Niezawodne działanie i wysoki standard bezpieczeństwa Łagodny ruch Wielofunkcyjny programator (przełącznik funkcji) Połączenia standardowo numerowane Trafiona inwestycja, spełniająca wszystkie wymagane standardy europejskie Parametry drzwi ES 00 Easy Przesuwane drzwi jednoskrzydłowe szerkość przejścia LW mm maksymalna masa skrzydła kg Przesuwane drzwi dwuskrzydłowe szerokość przejścia LW mm maksymalna masa skzydeł 8 kg Dane techniczne Wysokość obudowy 100 lub 10 mm Głębokość napędu 180 mm Maksymalna siła otwierania i zamykania 10 N Szybkość otwierania (zakres regulacji) 10 0 cm/s Szybkość zamykania (zakres regulacji) cm/s Czas w pozycji otwartej 0, 30 s Zasilanie 30 V 0/60 Hz Pobór mocy 180 W Stopień zabezpieczenia IP 0 Testowany zgodnie z dyrektywą UE dla urządzeń niskoprądowych Wyprodukowano zgodnie z ISO 9001:000 Urządzenie sterujące Sterowanie mikroprocesorem Przełącznik programowy wyłączone automatyka stałe otwarcie otwarcie częściowe wyjście otwarcie nocne Wyłącznik awaryjny Układ samouczący się Dwukierunkowa automatyka Podłączenie dla rygla elektromechanicznego Podłączenie dla fotokomórek (maks. pary) Regulacja parametrów przry użyciu przycisków i wyświetlacza Awaryjne otwieranie lub zamykanie (z pakietem baterii) Wyjście 4 V dla urządzeń zewnętrzny Odczyt zakodowanych i zapamiętanych błędów Wyposażenie dodatkowe Rygiel elektromechaniczny bistabilny Ręczne odblokowanie rygla elektromechanicznego Fotokomórki Pakiet baterii (awaryjne otwieranie lub zamykanie) Moduł zasilania awaryjnego Moduł do podłączania systemu sterowania budynków EIB Standard Opcja 3

4 DORMA ES 00 Easy Napęd do drzwi przesuwnych Profile do montażu wewnętrznego, 100 mm 1 3 Profile do montażu na ścianie, 100 mm 4 3 Profile o wysokości 100 i 10 mm do montażu wewnętrznego lub na ścianie gwarantują realizację wszystkich możliwych rozwiązań. Podstawowy system mechaniczny z małą ilościa komponentów jest taki sam dla obu wysokości. Profile do montażu wewnętrznego, 10 mm Profile do montażu na ścianie, 10 mm Belka LM. Podstawowy profil jezdny 3. Obudowa wysokości 100 lub 10 mm 4. Profil do mocowania na ścianie. Blokada serwisowa pokrywy 4

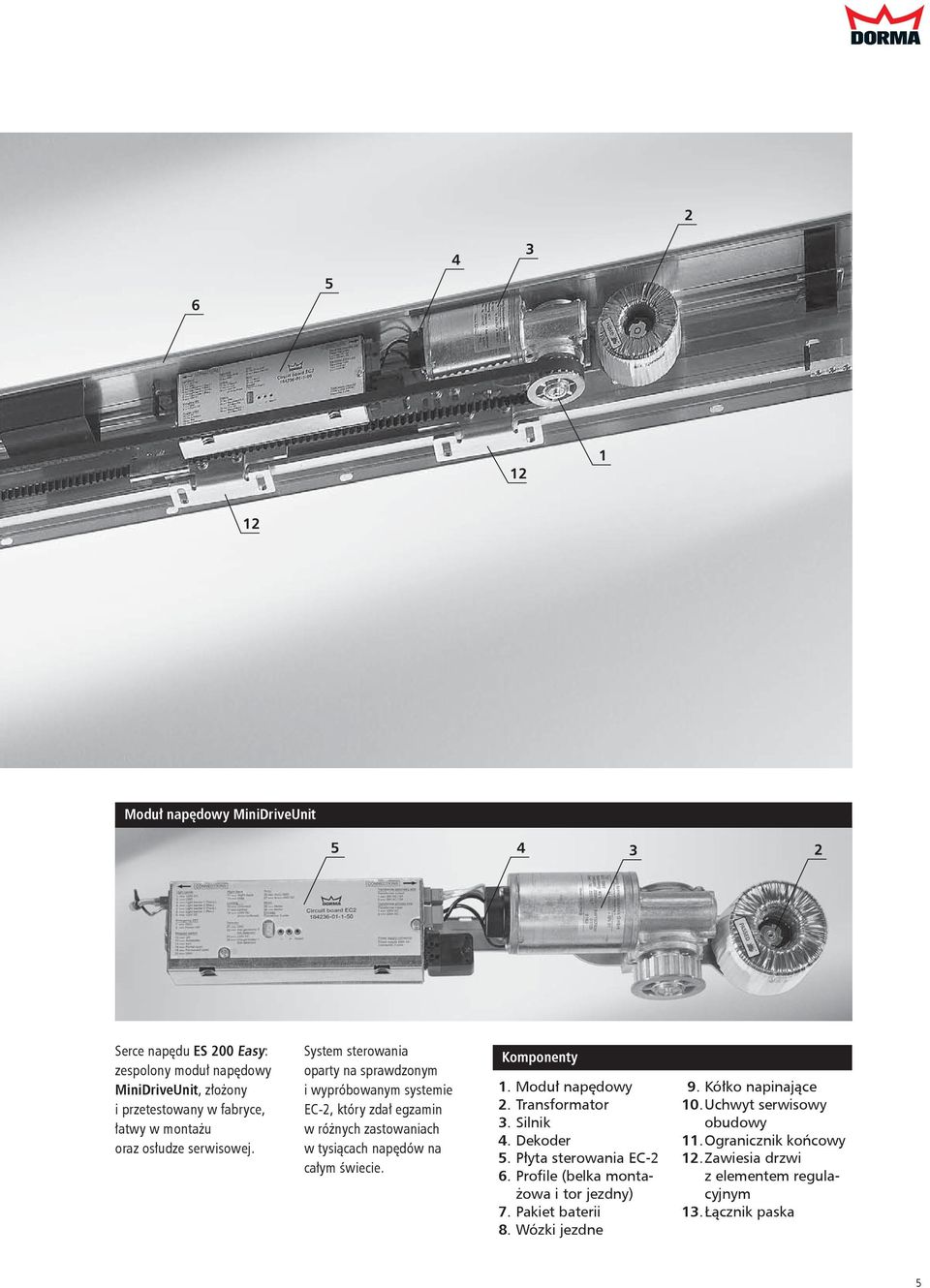

5 Moduł napędowy MiniDriveUnit Serce napędu ES 00 Easy: zespolony moduł napędowy MiniDriveUnit, złożony i przetestowany w fabryce, łatwy w montażu oraz osłudze serwisowej. System sterowania oparty na sprawdzonym i wypróbowanym systemie EC-, który zdał egzamin w różnych zastowaniach w tysiącach napędów na całym świecie. Komponenty 1. Moduł napędowy. Transformator 3. Silnik 4. Dekoder. Płyta sterowania EC- 6. Profile (belka montażowa i tor jezdny) 7. Pakiet baterii 8. Wózki jezdne 9. Kółko napinające 10. Uchwyt serwisowy obudowy 11. Ogranicznik końcowy 1. Zawiesia drzwi z elementem regulacyjnym 13. Łącznik paska

6 DORMA ES 00 Easy Napęd do drzwi przesuwnych Profile drzwiowe DORMA dostarcza profile do drzwi pełnoszklanych i do drzwi ramowych, jako optymalne rozwiązanie do napędu ES 00 Easy. Punktowe mocowanie MANET i zaciskowe profile szybowe uzupełniają ofertę. 1. Wąskie profile ramowe w systemie G.. Profile w systenie G-Iso do szkła zespolonego. 3. Standardowe profile ramowe. 1 3 Wyposażenie systemowe Radarowe czujniki ruchu Czułość kierunkowa w wersji standardowej Bez czułości kierunkowej Czujnik radarowy w każdej kombinacji Bez wpływu na rozruszniki serca, mała moc ok. mw Przełącznik funkcji do wyboru programu pracy automatycznych drzwi DORMA Do różnych funkcji: wyłączone, automatyka, wyjście, otwarcie częściowe, otwarcie stałe. Programator elektroniczny zaprojektowany w systemie dla najwyższch wymagań estetycznych. Różne warianty wykończenia, jak stal polerowana, szczotkowana lub mat-jedwabisty, mosiądz, szkło, heban lub terrakota. Blokowanie kluczem lub za pomocą kodu elektronicznego. Do montażu wewnętrznego lub zewnętrznego, jak również podtynkowo lub natynkowo. Do montażu wewnętrznego lub zewnętrzngo, w wersji natynkowej lub podtynkowej. Przełącznik elektroniczny w systemie Przycisk lub wyłącznik: elektryczne, pneumatyczne lub radiowe Do otwarcia lub zamknięcia automatycznych drzwi DORMA Z kluczem lub ręczny, przełączany lub dotykowy, Do różnorodnych sytuacji instalacyjnych: montowane podtynkowo, natynkowo lub w obudowie Bardzo urozmaicowy system wyposażenia automatyki produkcji DORMA jest uzupełniony poprzez dodatkowe urządzenia, zapewniające różnorodne formy bezpieczeństwa. Fotokomórki Zgodnie z zasadami odbicia światła Dodatkowe zabezpieczenie w obszarze zamykania, instalacja na wysokości 00 i 1000 mm od poziomu podłogi 6

7 Połączenia 4 0,14 mm² wszystkie standardowe urządzenia aktywujące Czujnik ruchu Silnik i system sterowania Fotokomórki Fotokomórki 3 1, mm² 16 A Zasilanie 1 30 V 0/60 Hz 0,8 mm² maks. długość kabla 30 m Wyłącznik awaryjny Stop 6 0,8 mm² maks. długość kabla 30 m Przełącznik funkcji 0,8 mm² Na zewnątrz: wyłącznik z kluczem, czytnik kart 0.8 mm maks. długość kabla 30 m Wyłącznik wewnętrzny Specyfikacja ofertowa napędu ES 00 Easy Napęd do automatycznych drzwi przesuwnych ( ) jednoskrzydłowy ( ) dwuskrzydłowy ( ) wysokość 10 mm ( ) wysokość 100 mm Wymiary (H T): 10/ mm Sterowanie mikroprocesorowe, samouczący się, kiedy pojawia się przeszkoda zwolniony ruch powrotny. Szerokość przejścia: jednoskrzydłowe mm dwuskrzydłowe mm Masa skrzydeł: Jednoskrzydłowe maks kg dwuskrzydłowe maks. 8 kg Funkcje przełącznika: wyłączone, automatyka, stałe otwarcie, wyjście, otwarcie częściowe, wyłącznik bank-nocą, wyłącznik awaryjny. Podstawowe parametry drzwi regulowane z użyciem przycisków i wyswietlacza. Wybór awaryjnego otwierania lub zamykania w przypadku zaniku napięcia (w opcji z pakietem baterii). Prodkowane zgodnie z wytycznymi i przepisami BGR 3, UW i VDE (CE) dla okien, drzwi i bram z napędem elektrycznym. Projektowane i testowane zgodnie normami DIN V1860 (pren 160). Produkcja certyfikowana według normy ISO 9001/000. Zasilanie: 30 V 0/60 Hz Przełączniki, wyłączniki: ( ) Przełącznik funkcji: ( ) zewnętrzny natynkowy w obudowie ( ) zewnętrzny podtynkowy ( ) wewnętrzny ( ) z blokadą ( ) Wyłącznik awaryjny, instalacja: ( ) zewnętrzny natynkowy w obudowie ( ) zewnętrzny podtynkowy ( ) wewnętrzny ( ) zewnętrzny z podwójnym gniazdem ( ) z szybką Wyposażenie dodatkowe: ( ) Pakiet baterii do awaryjnego otwierania lub zamykania Czujniki aktywujące: ( ) Radary: ( ) z czułością kierunkową ( ) szt. ( ) bez czułości kierunkowej ( ) szt. ( ) inne ( ) szt. ( ) fotokomórki, (bariery świetlne) ( ) kpl. Ryglowanie: Kolor obudowy napędu: Wymiary napędu: Długość całkowita Szerokość przejścia Usługi serwisowe: ( ) Montaż ( ) Uruchomienie ( ) Umowa serwisowa ( ) rygiel elektromechaniczny, bistabilny ( ) czujnik zamknięcia, ( ) czujnik położenia drzwi, ( ) otwieranie ręczne ( ) surowe aluminium ( ) srebrna anoda ( ) RAL B = mm LW =.mm B = LW + 00 mm 7
