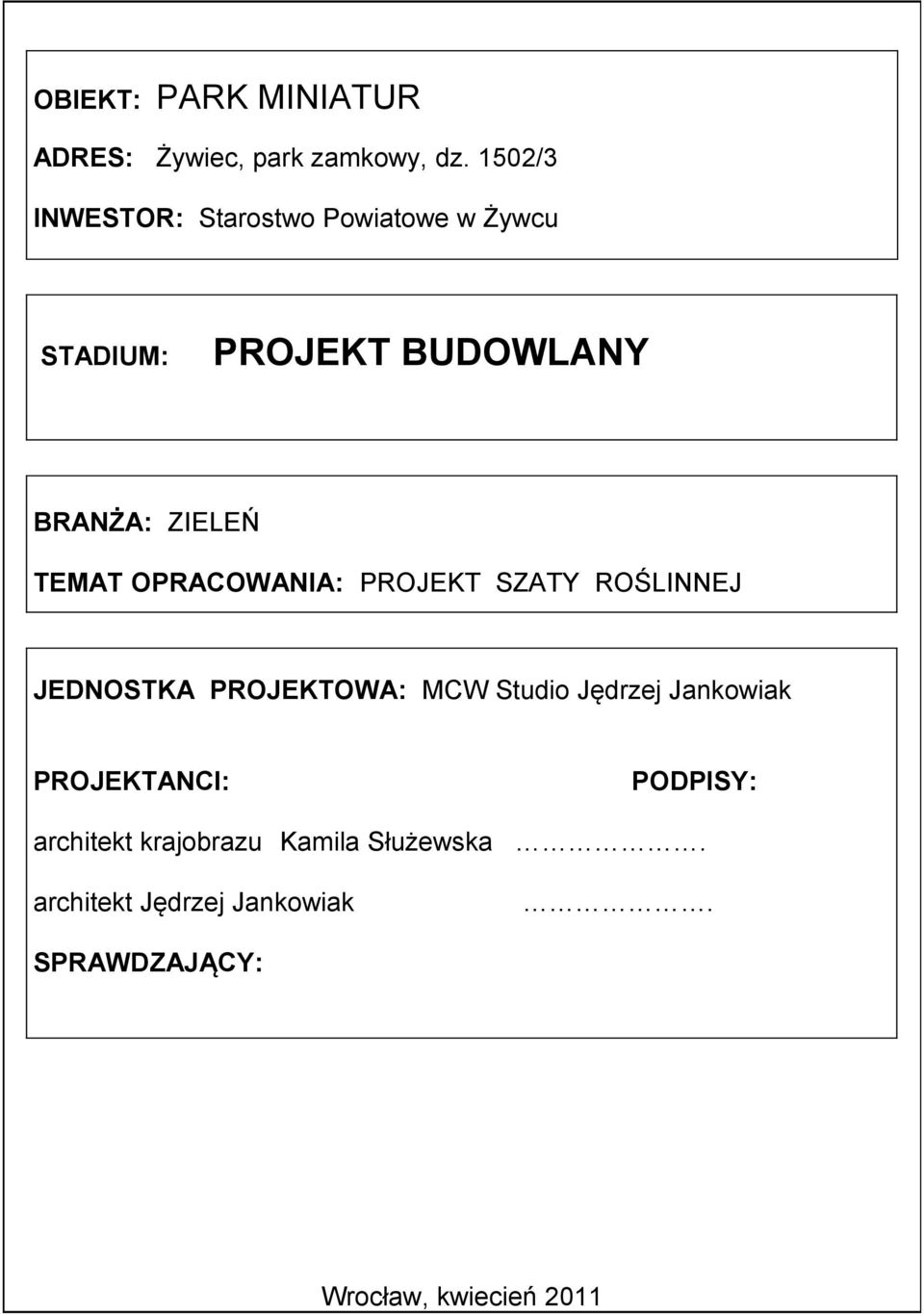

1 OBIEKT: PARK MINIATUR ADRES: Żywiec, park zamkowy, dz. 1502/3 INWESTOR: Starostwo Powiatowe w Żywcu STADIUM: PROJEKT BUDOWLANY BRANŻA: ZIELEŃ TEMAT OPRACOWANIA: PROJEKT SZATY ROŚLINNEJ JEDNOSTKA PROJEKTOWA: MCW Studio Jędrzej Jankowiak PROJEKTANCI: PODPISY: architekt krajobrazu Kamila Służewska. architekt Jędrzej Jankowiak. SPRAWDZAJĄCY: Wrocław, kwiecień 2011

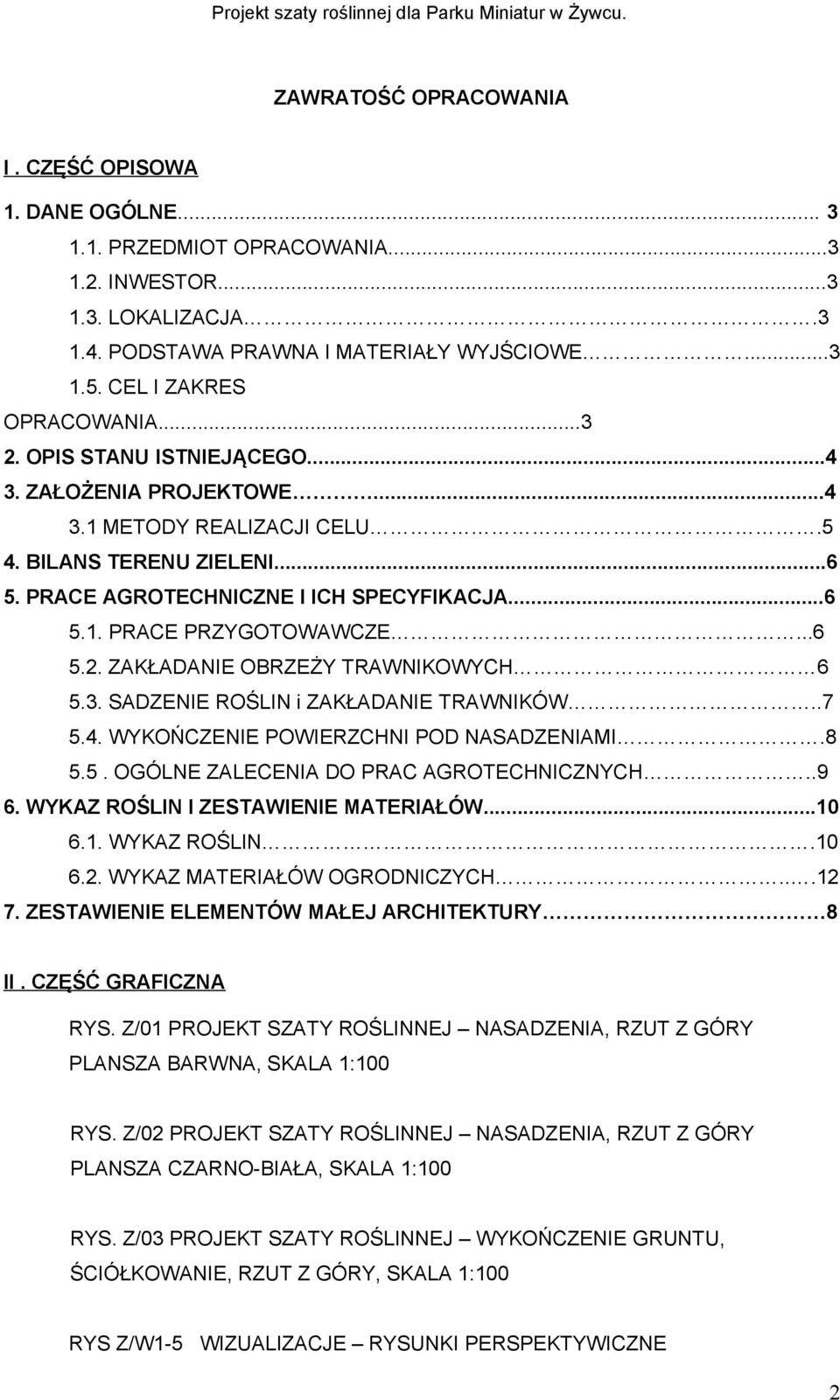

2 ZAWRATOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. DANE OGÓLNE PRZEDMIOT OPRACOWANIA INWESTOR LOKALIZACJA PODSTAWA PRAWNA I MATERIAŁY WYJŚCIOWE CEL I ZAKRES OPRACOWANIA OPIS STANU ISTNIEJĄCEGO ZAŁOŻENIA PROJEKTOWE METODY REALIZACJI CELU.5 4. BILANS TERENU ZIELENI PRACE AGROTECHNICZNE I ICH SPECYFIKACJA PRACE PRZYGOTOWAWCZE ZAKŁADANIE OBRZEŻY TRAWNIKOWYCH SADZENIE ROŚLIN i ZAKŁADANIE TRAWNIKÓW WYKOŃCZENIE POWIERZCHNI POD NASADZENIAMI OGÓLNE ZALECENIA DO PRAC AGROTECHNICZNYCH WYKAZ ROŚLIN I ZESTAWIENIE MATERIAŁÓW WYKAZ ROŚLIN WYKAZ MATERIAŁÓW OGRODNICZYCH ZESTAWIENIE ELEMENTÓW MAŁEJ ARCHITEKTURY 8 II. CZĘŚĆ GRAFICZNA RYS. Z/01 PROJEKT SZATY ROŚLINNEJ NASADZENIA, RZUT Z GÓRY PLANSZA BARWNA, SKALA 1:100 RYS. Z/02 PROJEKT SZATY ROŚLINNEJ NASADZENIA, RZUT Z GÓRY PLANSZA CZARNO-BIAŁA, SKALA 1:100 RYS. Z/03 PROJEKT SZATY ROŚLINNEJ WYKOŃCZENIE GRUNTU, ŚCIÓŁKOWANIE, RZUT Z GÓRY, SKALA 1:100 RYS Z/W1-5 WIZUALIZACJE RYSUNKI PERSPEKTYWICZNE 2

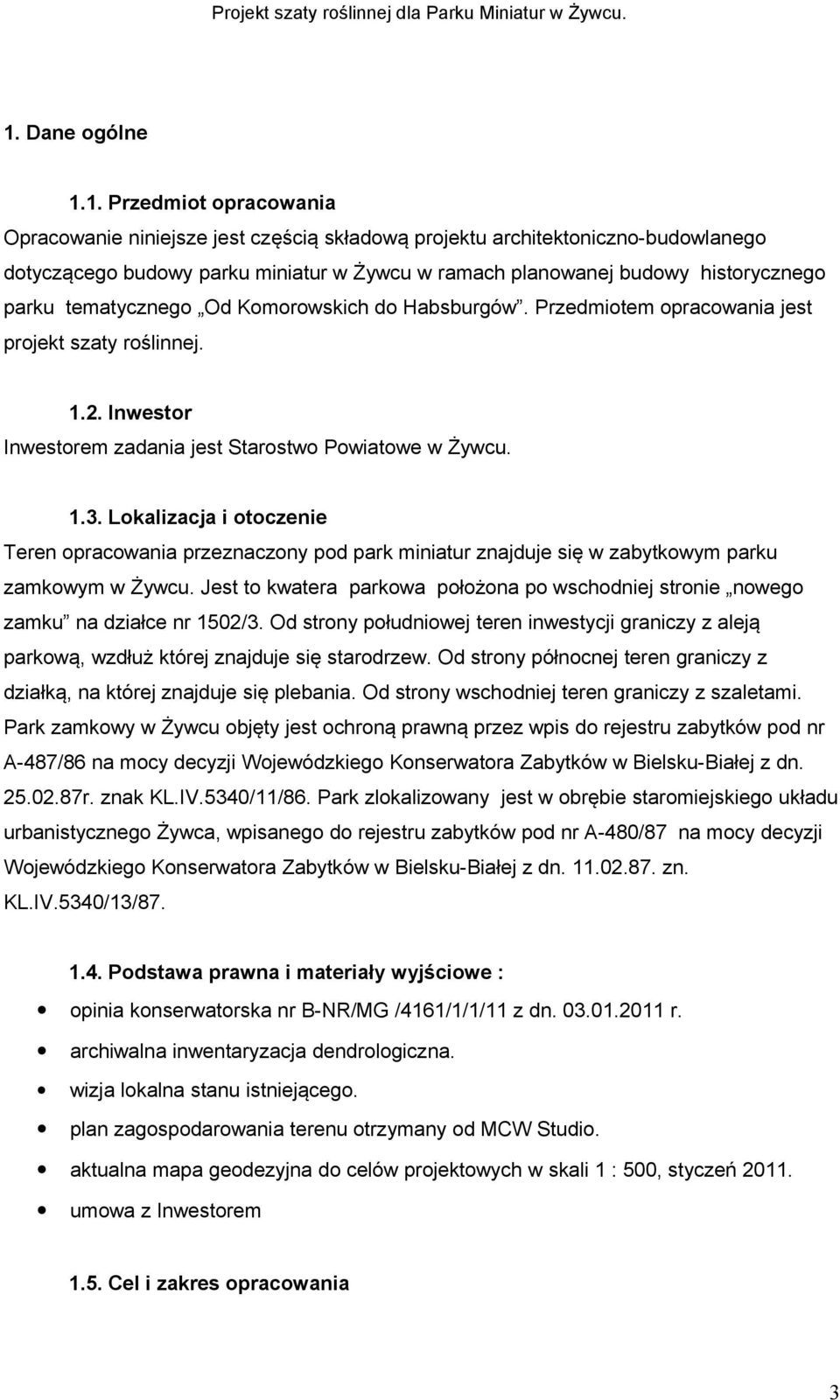

3 1. Dane ogólne 1.1. Przedmiot opracowania Opracowanie niniejsze jest częścią składową projektu architektoniczno-budowlanego dotyczącego budowy parku miniatur w Żywcu w ramach planowanej budowy historycznego parku tematycznego Od Komorowskich do Habsburgów. Przedmiotem opracowania jest projekt szaty roślinnej Inwestor Inwestorem zadania jest Starostwo Powiatowe w Żywcu Lokalizacja i otoczenie Teren opracowania przeznaczony pod park miniatur znajduje się w zabytkowym parku zamkowym w Żywcu. Jest to kwatera parkowa położona po wschodniej stronie nowego zamku na działce nr 1502/3. Od strony południowej teren inwestycji graniczy z aleją parkową, wzdłuż której znajduje się starodrzew. Od strony północnej teren graniczy z działką, na której znajduje się plebania. Od strony wschodniej teren graniczy z szaletami. Park zamkowy w Żywcu objęty jest ochroną prawną przez wpis do rejestru zabytków pod nr A-487/86 na mocy decyzji Wojewódzkiego Konserwatora Zabytków w Bielsku-Białej z dn r. znak KL.IV.5340/11/86. Park zlokalizowany jest w obrębie staromiejskiego układu urbanistycznego Żywca, wpisanego do rejestru zabytków pod nr A-480/87 na mocy decyzji Wojewódzkiego Konserwatora Zabytków w Bielsku-Białej z dn zn. KL.IV.5340/13/ Podstawa prawna i materiały wyjściowe : opinia konserwatorska nr B-NR/MG /4161/1/1/11 z dn r. archiwalna inwentaryzacja dendrologiczna. wizja lokalna stanu istniejącego. plan zagospodarowania terenu otrzymany od MCW Studio. aktualna mapa geodezyjna do celów projektowych w skali 1 : 500, styczeń umowa z Inwestorem 1.5. Cel i zakres opracowania 3

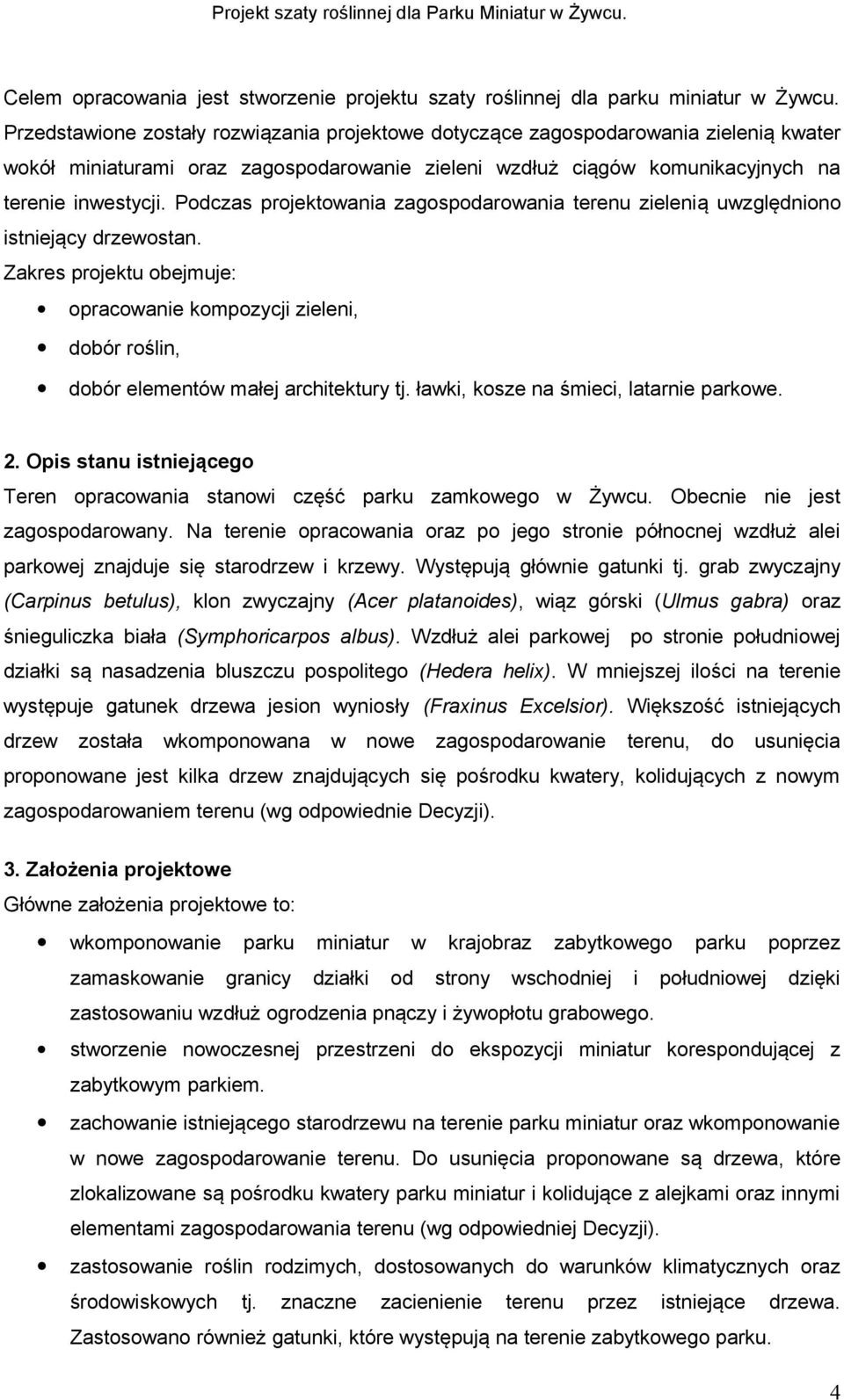

4 Celem opracowania jest stworzenie projektu szaty roślinnej dla parku miniatur w Żywcu. Przedstawione zostały rozwiązania projektowe dotyczące zagospodarowania zielenią kwater wokół miniaturami oraz zagospodarowanie zieleni wzdłuż ciągów komunikacyjnych na terenie inwestycji. Podczas projektowania zagospodarowania terenu zielenią uwzględniono istniejący drzewostan. Zakres projektu obejmuje: opracowanie kompozycji zieleni, dobór roślin, dobór elementów małej architektury tj. ławki, kosze na śmieci, latarnie parkowe. 2. Opis stanu istniejącego Teren opracowania stanowi część parku zamkowego w Żywcu. Obecnie nie jest zagospodarowany. Na terenie opracowania oraz po jego stronie północnej wzdłuż alei parkowej znajduje się starodrzew i krzewy. Występują głównie gatunki tj. grab zwyczajny (Carpinus betulus), klon zwyczajny (Acer platanoides), wiąz górski (Ulmus gabra) oraz śnieguliczka biała (Symphoricarpos albus). Wzdłuż alei parkowej po stronie południowej działki są nasadzenia bluszczu pospolitego (Hedera helix). W mniejszej ilości na terenie występuje gatunek drzewa jesion wyniosły (Fraxinus Excelsior). Większość istniejących drzew została wkomponowana w nowe zagospodarowanie terenu, do usunięcia proponowane jest kilka drzew znajdujących się pośrodku kwatery, kolidujących z nowym zagospodarowaniem terenu (wg odpowiednie Decyzji). 3. Założenia projektowe Główne założenia projektowe to: wkomponowanie zamaskowanie parku granicy miniatur działki w od krajobraz strony zabytkowego wschodniej i parku poprzez południowej dzięki zastosowaniu wzdłuż ogrodzenia pnączy i żywopłotu grabowego. stworzenie nowoczesnej przestrzeni do ekspozycji miniatur korespondującej z zabytkowym parkiem. zachowanie istniejącego starodrzewu na terenie parku miniatur oraz wkomponowanie w nowe zagospodarowanie terenu. Do usunięcia proponowane są drzewa, które zlokalizowane są pośrodku kwatery parku miniatur i kolidujące z alejkami oraz innymi elementami zagospodarowania terenu (wg odpowiedniej Decyzji). zastosowanie roślin rodzimych, dostosowanych do warunków klimatycznych oraz środowiskowych tj. znaczne zacienienie terenu przez istniejące drzewa. Zastosowano również gatunki, które występują na terenie zabytkowego parku. 4

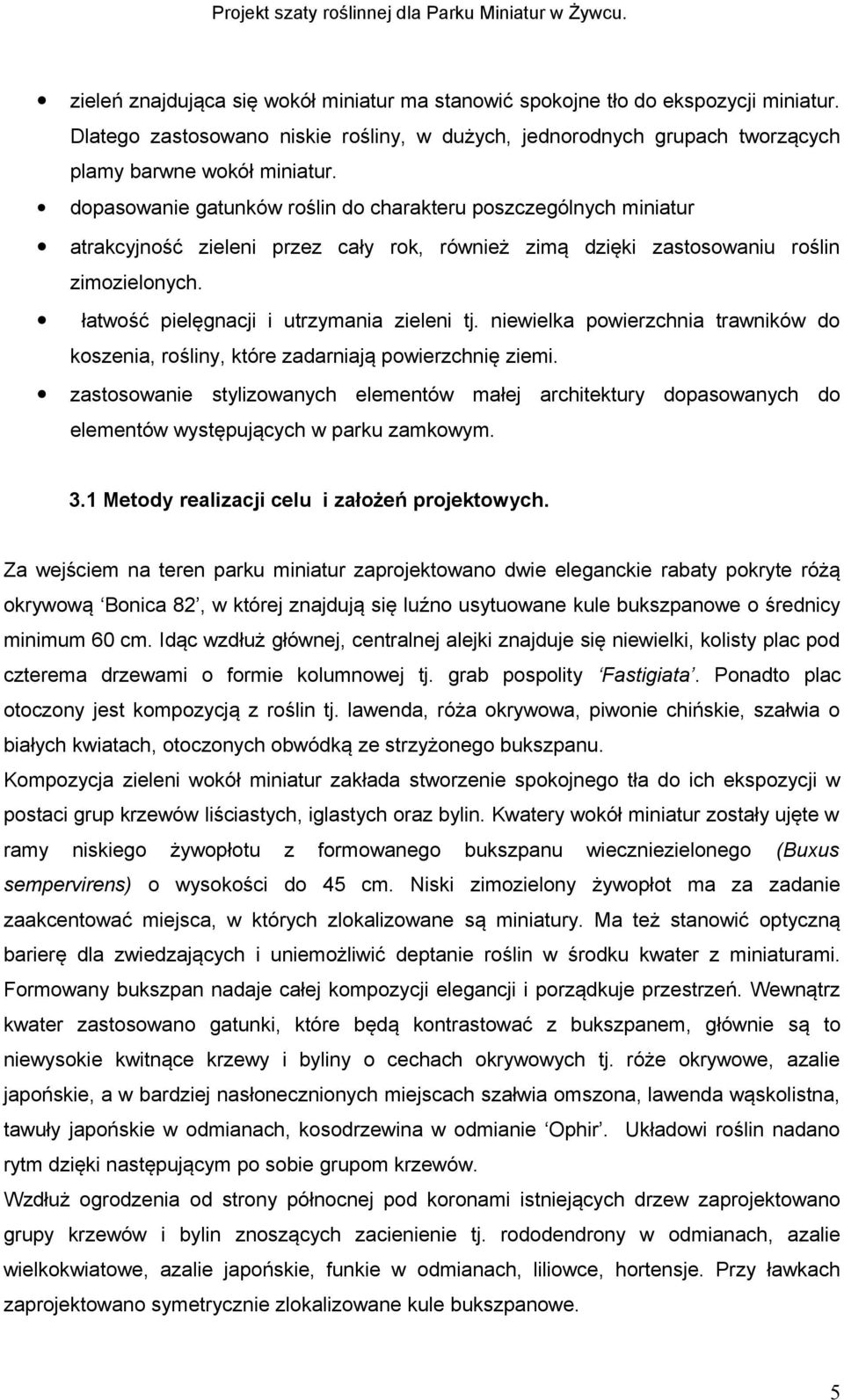

5 zieleń znajdująca się wokół miniatur ma stanowić spokojne tło do ekspozycji miniatur. Dlatego zastosowano niskie rośliny, w dużych, jednorodnych grupach tworzących plamy barwne wokół miniatur. dopasowanie gatunków roślin do charakteru poszczególnych miniatur atrakcyjność zieleni przez cały rok, również zimą dzięki zastosowaniu roślin zimozielonych. łatwość pielęgnacji i utrzymania zieleni tj. niewielka powierzchnia trawników do koszenia, rośliny, które zadarniają powierzchnię ziemi. zastosowanie stylizowanych elementów małej architektury dopasowanych do elementów występujących w parku zamkowym. 3.1 Metody realizacji celu i założeń projektowych. Za wejściem na teren parku miniatur zaprojektowano dwie eleganckie rabaty pokryte różą okrywową Bonica 82, w której znajdują się luźno usytuowane kule bukszpanowe o średnicy minimum 60 cm. Idąc wzdłuż głównej, centralnej alejki znajduje się niewielki, kolisty plac pod czterema drzewami o formie kolumnowej tj. grab pospolity Fastigiata. Ponadto plac otoczony jest kompozycją z roślin tj. lawenda, róża okrywowa, piwonie chińskie, szałwia o białych kwiatach, otoczonych obwódką ze strzyżonego bukszpanu. Kompozycja zieleni wokół miniatur zakłada stworzenie spokojnego tła do ich ekspozycji w postaci grup krzewów liściastych, iglastych oraz bylin. Kwatery wokół miniatur zostały ujęte w ramy niskiego żywopłotu z formowanego bukszpanu wieczniezielonego (Buxus sempervirens) o wysokości do 45 cm. Niski zimozielony żywopłot ma za zadanie zaakcentować miejsca, w których zlokalizowane są miniatury. Ma też stanowić optyczną barierę dla zwiedzających i uniemożliwić deptanie roślin w środku kwater z miniaturami. Formowany bukszpan nadaje całej kompozycji elegancji i porządkuje przestrzeń. Wewnątrz kwater zastosowano gatunki, które będą kontrastować z bukszpanem, głównie są to niewysokie kwitnące krzewy i byliny o cechach okrywowych tj. róże okrywowe, azalie japońskie, a w bardziej nasłonecznionych miejscach szałwia omszona, lawenda wąskolistna, tawuły japońskie w odmianach, kosodrzewina w odmianie Ophir. Układowi roślin nadano rytm dzięki następującym po sobie grupom krzewów. Wzdłuż ogrodzenia od strony północnej pod koronami istniejących drzew zaprojektowano grupy krzewów i bylin znoszących zacienienie tj. rododendrony w odmianach, azalie wielkokwiatowe, azalie japońskie, funkie w odmianach, liliowce, hortensje. Przy ławkach zaprojektowano symetrycznie zlokalizowane kule bukszpanowe. 5

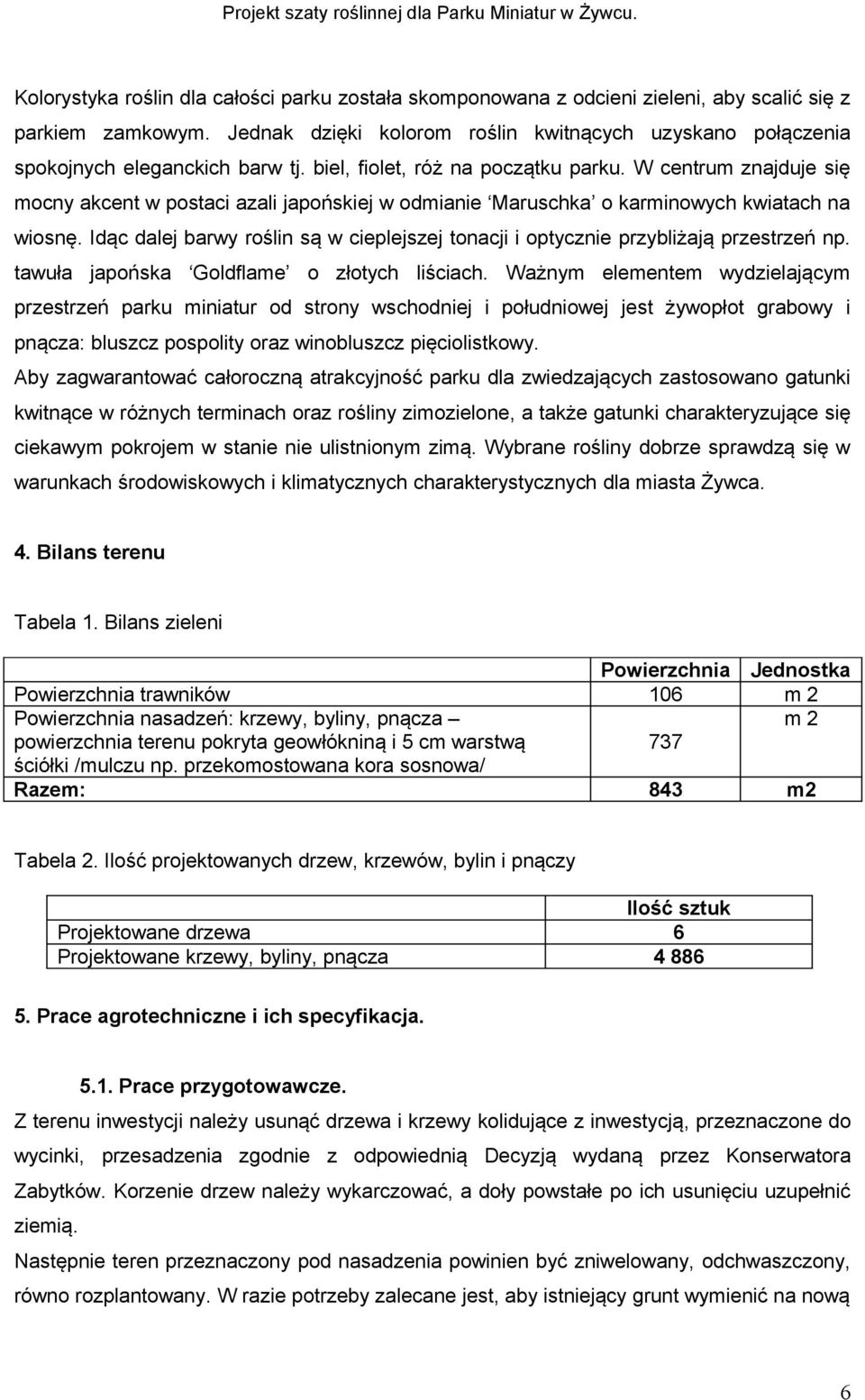

6 Kolorystyka roślin dla całości parku została skomponowana z odcieni zieleni, aby scalić się z parkiem zamkowym. Jednak dzięki kolorom roślin kwitnących uzyskano połączenia spokojnych eleganckich barw tj. biel, fiolet, róż na początku parku. W centrum znajduje się mocny akcent w postaci azali japońskiej w odmianie Maruschka o karminowych kwiatach na wiosnę. Idąc dalej barwy roślin są w cieplejszej tonacji i optycznie przybliżają przestrzeń np. tawuła japońska Goldflame o złotych liściach. Ważnym elementem wydzielającym przestrzeń parku miniatur od strony wschodniej i południowej jest żywopłot grabowy i pnącza: bluszcz pospolity oraz winobluszcz pięciolistkowy. Aby zagwarantować całoroczną atrakcyjność parku dla zwiedzających zastosowano gatunki kwitnące w różnych terminach oraz rośliny zimozielone, a także gatunki charakteryzujące się ciekawym pokrojem w stanie nie ulistnionym zimą. Wybrane rośliny dobrze sprawdzą się w warunkach środowiskowych i klimatycznych charakterystycznych dla miasta Żywca. 4. Bilans terenu Tabela 1. Bilans zieleni Powierzchnia trawników Powierzchnia nasadzeń: krzewy, byliny, pnącza powierzchnia terenu pokryta geowłókniną i 5 cm warstwą ściółki /mulczu np. przekomostowana kora sosnowa/ Razem: Powierzchnia Jednostka 106 m2 m m2 Tabela 2. Ilość projektowanych drzew, krzewów, bylin i pnączy Projektowane drzewa Projektowane krzewy, byliny, pnącza Ilość sztuk Prace agrotechniczne i ich specyfikacja Prace przygotowawcze. Z terenu inwestycji należy usunąć drzewa i krzewy kolidujące z inwestycją, przeznaczone do wycinki, przesadzenia zgodnie z odpowiednią Decyzją wydaną przez Konserwatora Zabytków. Korzenie drzew należy wykarczować, a doły powstałe po ich usunięciu uzupełnić ziemią. Następnie teren przeznaczony pod nasadzenia powinien być zniwelowany, odchwaszczony, równo rozplantowany. W razie potrzeby zalecane jest, aby istniejący grunt wymienić na nową 6

7 żyzną glebę o głębokości min. 20 cm pod nasadzenia krzewów i bylin, natomiast pod trawnik minimum 10 cm. Najlepiej wzbogacić glebę nawozem naturalnym w postaci kompostu Zakładanie obrzeży trawnikowych. Przed posadzeniem roślin i wysianiem mieszanki trawnikowej należy zamontować obrzeża trawnikowe np. galabord lub ekobord stosując stalowe kotwy. Zastosowane obrzeże powinno być wytrzymałe i elastyczne. Ma on za zadanie oddzielić trawnik od rabat. Obrzeże powinno być tak zamontowane, aby było praktycznie niewidoczne po założeniu trawnika i wysypaniu ściółki. Lokalizację obrzeży, miejsca ich montażu przedstawia RYS. Z/03. Fot. Obrzeże trawnikowe typu ekobord z tworzywa sztucznego. Podstawowe parametry techniczne: Wysokość: minimum 45 mm lub wyższe Długość: 1000 mm Materiał: Tworzywo sztuczne Mocowanie do podłoża: kotwy stalowe, 3 sztuki/ 1 mb 5.3. Sadzenie roślin i zakładanie trawników UWAGA: Do zakładania zieleni należy przystąpić po wykonaniu wszelkich prac budowlanych i montażowych tj. budowa nawierzchni, montaż ogrodzenia oraz bramek wejściowych, montaż elementów małej architektury, budowa postumentów pod miniatury itp. Lokalizację roślin, miejsca ich nasadzeń przedstawia RYS. Z/01 i RYS.Z/02. Drzewa. Drzewa powinny być przed posadzeniem co najmniej dwukrotnie szkółkowane. Ich forma pienna powinna posiadać obwód pnia min cm, mierzony na wysokości 100 cm. Projektowane drzewa powinny mieć koronę na wysokości minimum 200 cm. Drzewa należy sadzić w doły o wymiarach większych od bryły korzeniowej. Przed zasypaniem dołów urodzajną glebą należy zamontować system mocujący drzewo w podłożu tzw. mechaniczne kotwy gruntowe. System mocowania nie powinien być widoczny. Doły należy zaprawić ziemią urodzajną z dodatkiem mieszanki hydrożelowej, utrzymującej wilgoć. Mieszankę dawkuje się 1,5 kg/m3 gleby (dla drzew liściastych). Powierzchnię gruntu przy posadzonym 7

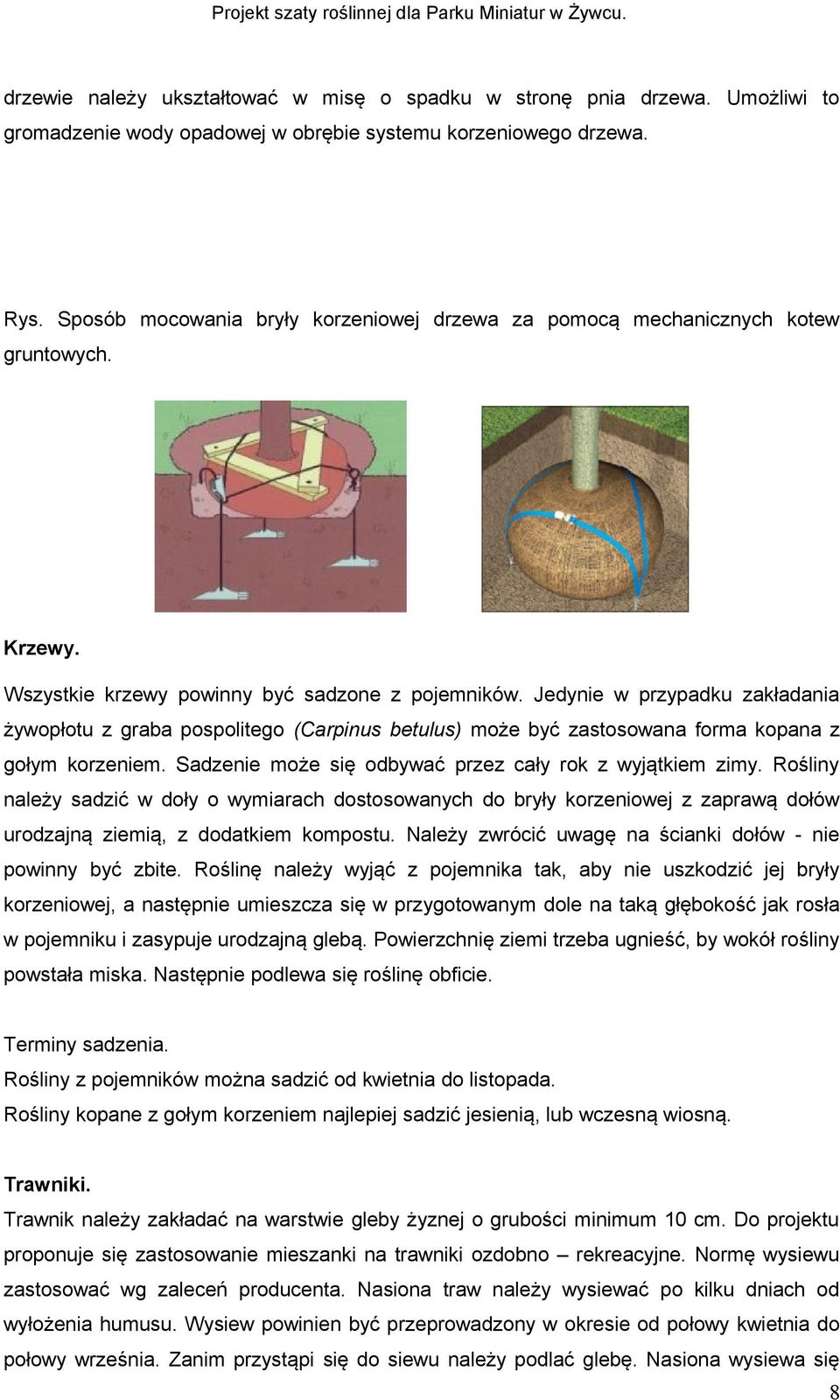

8 drzewie należy ukształtować w misę o spadku w stronę pnia drzewa. Umożliwi to gromadzenie wody opadowej w obrębie systemu korzeniowego drzewa. Rys. Sposób mocowania bryły korzeniowej drzewa za pomocą mechanicznych kotew gruntowych. Krzewy. Wszystkie krzewy powinny być sadzone z pojemników. Jedynie w przypadku zakładania żywopłotu z graba pospolitego (Carpinus betulus) może być zastosowana forma kopana z gołym korzeniem. Sadzenie może się odbywać przez cały rok z wyjątkiem zimy. Rośliny należy sadzić w doły o wymiarach dostosowanych do bryły korzeniowej z zaprawą dołów urodzajną ziemią, z dodatkiem kompostu. Należy zwrócić uwagę na ścianki dołów - nie powinny być zbite. Roślinę należy wyjąć z pojemnika tak, aby nie uszkodzić jej bryły korzeniowej, a następnie umieszcza się w przygotowanym dole na taką głębokość jak rosła w pojemniku i zasypuje urodzajną glebą. Powierzchnię ziemi trzeba ugnieść, by wokół rośliny powstała miska. Następnie podlewa się roślinę obficie. Terminy sadzenia. Rośliny z pojemników można sadzić od kwietnia do listopada. Rośliny kopane z gołym korzeniem najlepiej sadzić jesienią, lub wczesną wiosną. Trawniki. Trawnik należy zakładać na warstwie gleby żyznej o grubości minimum 10 cm. Do projektu proponuje się zastosowanie mieszanki na trawniki ozdobno rekreacyjne. Normę wysiewu zastosować wg zaleceń producenta. Nasiona traw należy wysiewać po kilku dniach od wyłożenia humusu. Wysiew powinien być przeprowadzony w okresie od połowy kwietnia do połowy września. Zanim przystąpi się do siewu należy podlać glebę. Nasiona wysiewa się 8

9 ręcznie na krzyż, a następnie wałuje i przykrywa ziemią. Dobry efekt obsiewu uzyska się wtedy, kiedy trawnik będzie sztucznie zraszany w godzinach porannych, co 2-3 dni. W okresie suszy powinno się nawadniać trawnik codziennie Wykończenie powierzchni pod nasadzeniami drzew i krzewów. Wskazane jest zabezpieczenie powierzchni gleby przez nadmiernym rozwojem chwastów poprzez rozłożenie pod nasadzeniami drzew i krzewów geowłókniny w kolorze czarnym. Geowłóknina nie powinna być widoczna spod warstwy ściółki. Grunt wokół posadzonych drzew, skupisk krzewów, bylin należy wysypać warstwą drobno mielonej kory sosnowej, wysokiej jakości o grubości 5 cm w celu zabezpieczenia powierzchni gleby przed wysychaniem i nadmiernym rozwojem chwastów. Rozmieszczenie ściółki przedstawia RYS. Z/ Ogólne zalecenia do prac agrotechnicznych. Przed zakładaniem nasadzeń roślinnych wskazane jest zakończenie wszelkich robót budowlanych, przede wszystkim związanych z budową i montażem: instalacji podziemnych, montażem bramek, budową nawierzchni, montażem elementów małej architektury; Wszelkie prace agrotechniczne powinna wykonać firma z dużym doświadczeniem w zakładaniu terenów zieleni. Wskazany jest nadzór nad realizacją zieleni architekta krajobrazu lub Inspektora ds. Terenów Zieleni. Materiał roślinny należy pozyskać z renomowanych szkółek. Drzewa wymagają ujednoliconych dla gatunku parametrów obwodu pnia, średnicy i wysokości posadowienia korony, wysokości całkowitej drzew. Krzewy muszą mieć zbliżone do jednolitych rozkrzewienie i wysokość; Materiał roślinny ma być bezwzględnie zdrowy, bez uszkodzeń mechanicznych, objawów przesuszenia itp. Drzewa powinny mieć balotowane bryły korzeniowe, przy czym system korzeniowy powinien być bez uszkodzeń i deformacji, uformowany z dobrze zagęszczonych korzeni; Krzewy powinny być produkowane w pojemnikach; Drzewa i krzewy wymagają stałej dbałości o prawidłową wilgotność podłoża a także bieżącego zasilania niezbędnymi nawozami. Nawożenie powierzchniowe drzew i krzewów wykonywać wiosną przede wszystkim przez trzy lata po 9

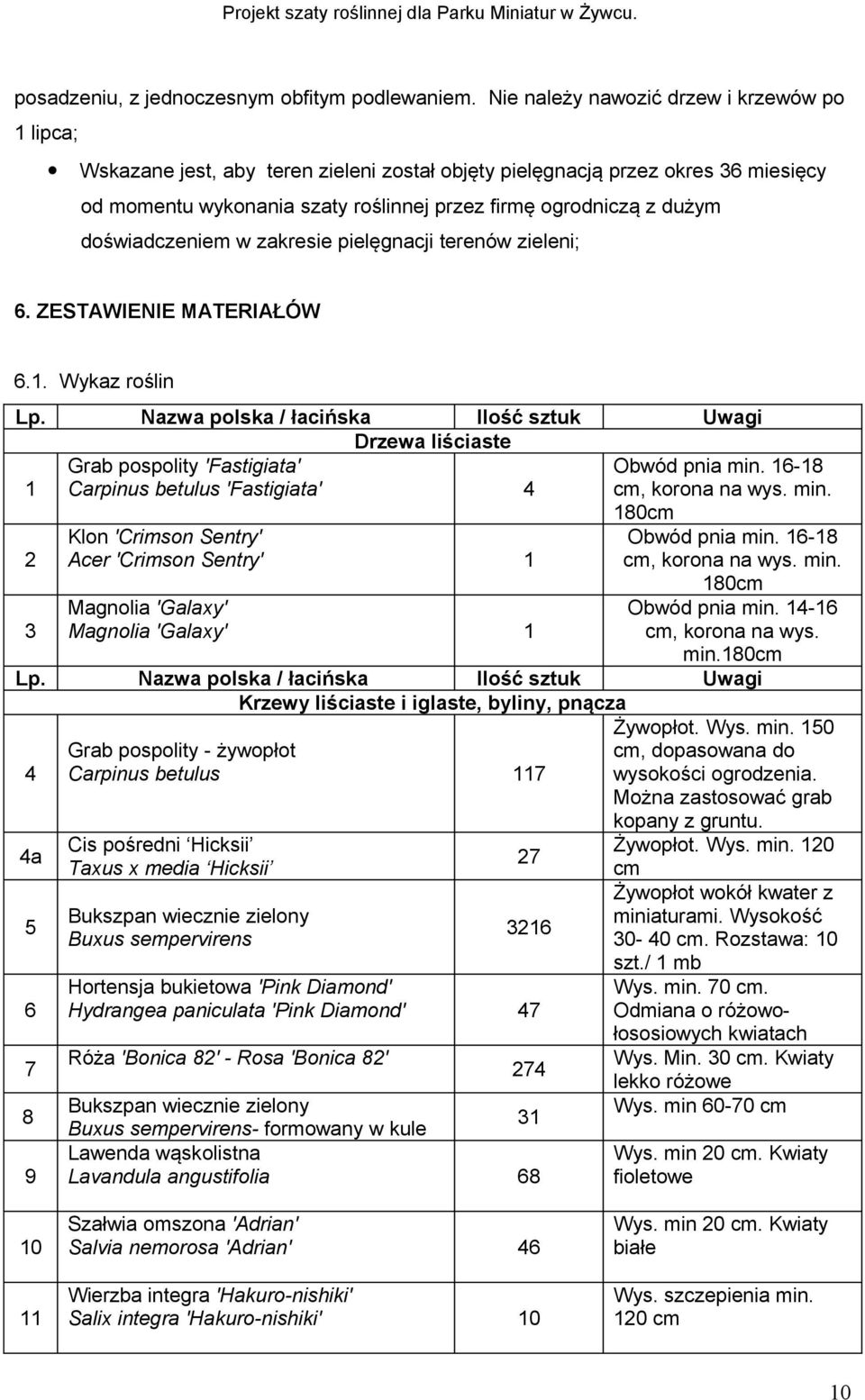

10 posadzeniu, z jednoczesnym obfitym podlewaniem. Nie należy nawozić drzew i krzewów po 1 lipca; Wskazane jest, aby teren zieleni został objęty pielęgnacją przez okres 36 miesięcy od momentu wykonania szaty roślinnej przez firmę ogrodniczą z dużym doświadczeniem w zakresie pielęgnacji terenów zieleni; 6. ZESTAWIENIE MATERIAŁÓW 6.1. Wykaz roślin Lp. Nazwa polska / łacińska Ilość sztuk Drzewa liściaste Grab pospolity 'Fastigiata' Carpinus betulus 'Fastigiata' 4 Uwagi 9 Obwód pnia min cm, korona na wys. min. 180cm Klon 'Crimson Sentry' Obwód pnia min Acer 'Crimson Sentry' 1 cm, korona na wys. min. 180cm Magnolia 'Galaxy' Obwód pnia min Magnolia 'Galaxy' 1 cm, korona na wys. min.180cm Nazwa polska / łacińska Ilość sztuk Uwagi Krzewy liściaste i iglaste, byliny, pnącza Żywopłot. Wys. min. 150 Grab pospolity - żywopłot cm, dopasowana do Carpinus betulus 117 wysokości ogrodzenia. Można zastosować grab kopany z gruntu. Cis pośredni Hicksii Żywopłot. Wys. min Taxus x media Hicksii cm Żywopłot wokół kwater z Bukszpan wiecznie zielony miniaturami. Wysokość 3216 Buxus sempervirens cm. Rozstawa: 10 szt./ 1 mb Hortensja bukietowa 'Pink Diamond' Wys. min. 70 cm. Hydrangea paniculata 'Pink Diamond' 47 Odmiana o różowołososiowych kwiatach Róża 'Bonica 82' - Rosa 'Bonica 82' Wys. Min. 30 cm. Kwiaty 274 lekko różowe Bukszpan wiecznie zielony Wys. min cm 31 Buxus sempervirens- formowany w kule Lawenda wąskolistna Wys. min 20 cm. Kwiaty Lavandula angustifolia 68 fioletowe 10 Szałwia omszona 'Adrian' Salvia nemorosa 'Adrian' 11 Wierzba integra 'Hakuro-nishiki' Salix integra 'Hakuro-nishiki' Lp. 4 4a Wys. min 20 cm. Kwiaty białe 10 Wys. szczepienia min. 120 cm 10

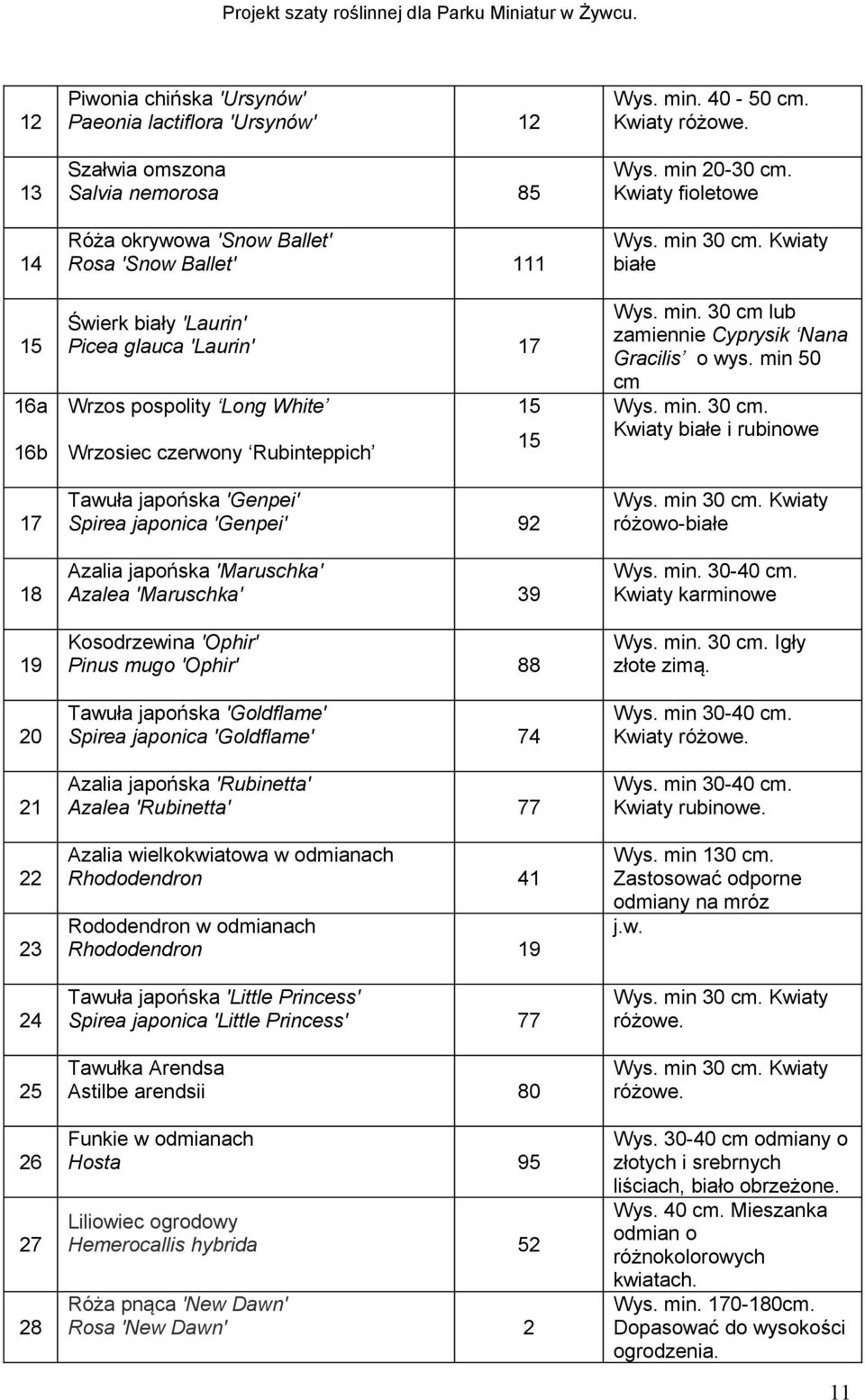

11 12 Piwonia chińska 'Ursynów' Paeonia lactiflora 'Ursynów' 12 Wys. min cm. Kwiaty różowe. 13 Szałwia omszona Salvia nemorosa 85 Wys. min cm. Kwiaty fioletowe 14 Róża okrywowa 'Snow Ballet' Rosa 'Snow Ballet' 111 Wys. min 30 cm. Kwiaty białe 15 Świerk biały 'Laurin' Picea glauca 'Laurin' 16a Wrzos pospolity Long White 16b Wrzosiec czerwony Rubinteppich 17 Tawuła japońska 'Genpei' Spirea japonica 'Genpei' Wys. min. 30 cm lub zamiennie Cyprysik Nana Gracilis o wys. min 50 cm Wys. min. 30 cm. Kwiaty białe i rubinowe 92 Wys. min 30 cm. Kwiaty różowo-białe 18 Azalia japońska 'Maruschka' Azalea 'Maruschka' 39 Wys. min cm. Kwiaty karminowe 19 Kosodrzewina 'Ophir' Pinus mugo 'Ophir' 88 Wys. min. 30 cm. Igły złote zimą. 20 Tawuła japońska 'Goldflame' Spirea japonica 'Goldflame' 74 Wys. min cm. Kwiaty różowe. 21 Azalia japońska 'Rubinetta' Azalea 'Rubinetta' 77 Wys. min cm. Kwiaty rubinowe. 22 Azalia wielkokwiatowa w odmianach Rhododendron Rododendron w odmianach Rhododendron Tawuła japońska 'Little Princess' Spirea japonica 'Little Princess' 77 Wys. min 30 cm. Kwiaty różowe. 25 Tawułka Arendsa Astilbe arendsii 80 Wys. min 30 cm. Kwiaty różowe. 26 Funkie w odmianach Hosta Liliowiec ogrodowy Hemerocallis hybrida Róża pnąca 'New Dawn' Rosa 'New Dawn' 2 Wys. min 130 cm. Zastosować odporne odmiany na mróz j.w. Wys cm odmiany o złotych i srebrnych liściach, biało obrzeżone. Wys. 40 cm. Mieszanka odmian o różnokolorowych kwiatach. Wys. min cm. Dopasować do wysokości ogrodzenia. 11

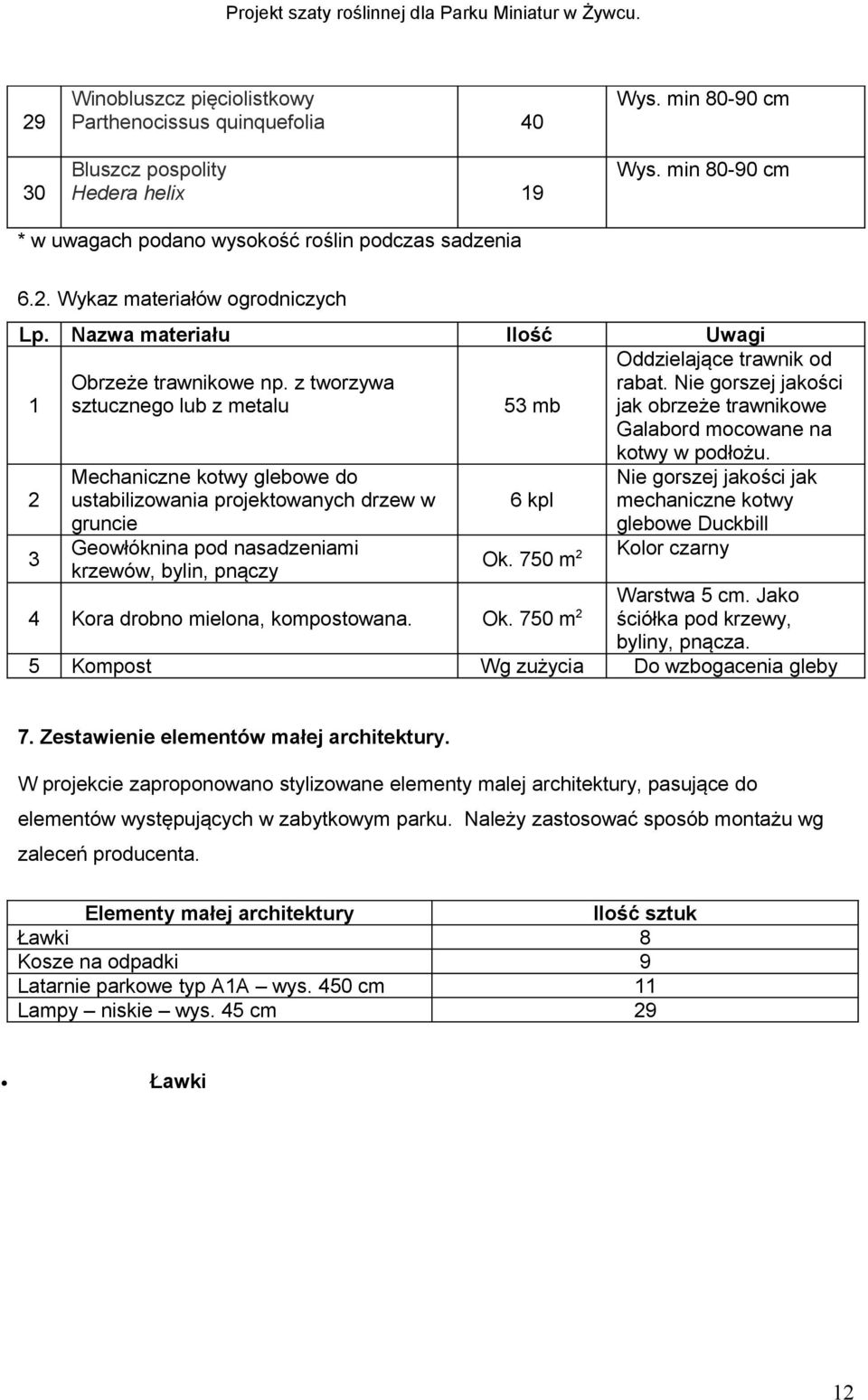

12 29 Winobluszcz pięciolistkowy Parthenocissus quinquefolia Wys. min cm Bluszcz pospolity Hedera helix 19 Wys. min cm * w uwagach podano wysokość roślin podczas sadzenia 6.2. Wykaz materiałów ogrodniczych Lp Nazwa materiału Ilość Obrzeże trawnikowe np. z tworzywa sztucznego lub z metalu 53 mb Mechaniczne kotwy glebowe do ustabilizowania projektowanych drzew w gruncie Geowłóknina pod nasadzeniami krzewów, bylin, pnączy 6 kpl Ok. 750 m2 4 Kora drobno mielona, kompostowana. Ok. 750 m2 5 Kompost Wg zużycia Uwagi Oddzielające trawnik od rabat. Nie gorszej jakości jak obrzeże trawnikowe Galabord mocowane na kotwy w podłożu. Nie gorszej jakości jak mechaniczne kotwy glebowe Duckbill Kolor czarny Warstwa 5 cm. Jako ściółka pod krzewy, byliny, pnącza. Do wzbogacenia gleby 7. Zestawienie elementów małej architektury. W projekcie zaproponowano stylizowane elementy malej architektury, pasujące do elementów występujących w zabytkowym parku. Należy zastosować sposób montażu wg zaleceń producenta. Elementy małej architektury Ławki Kosze na odpadki Latarnie parkowe typ A1A wys. 450 cm Lampy niskie wys. 45 cm Ilość sztuk Ławki 12

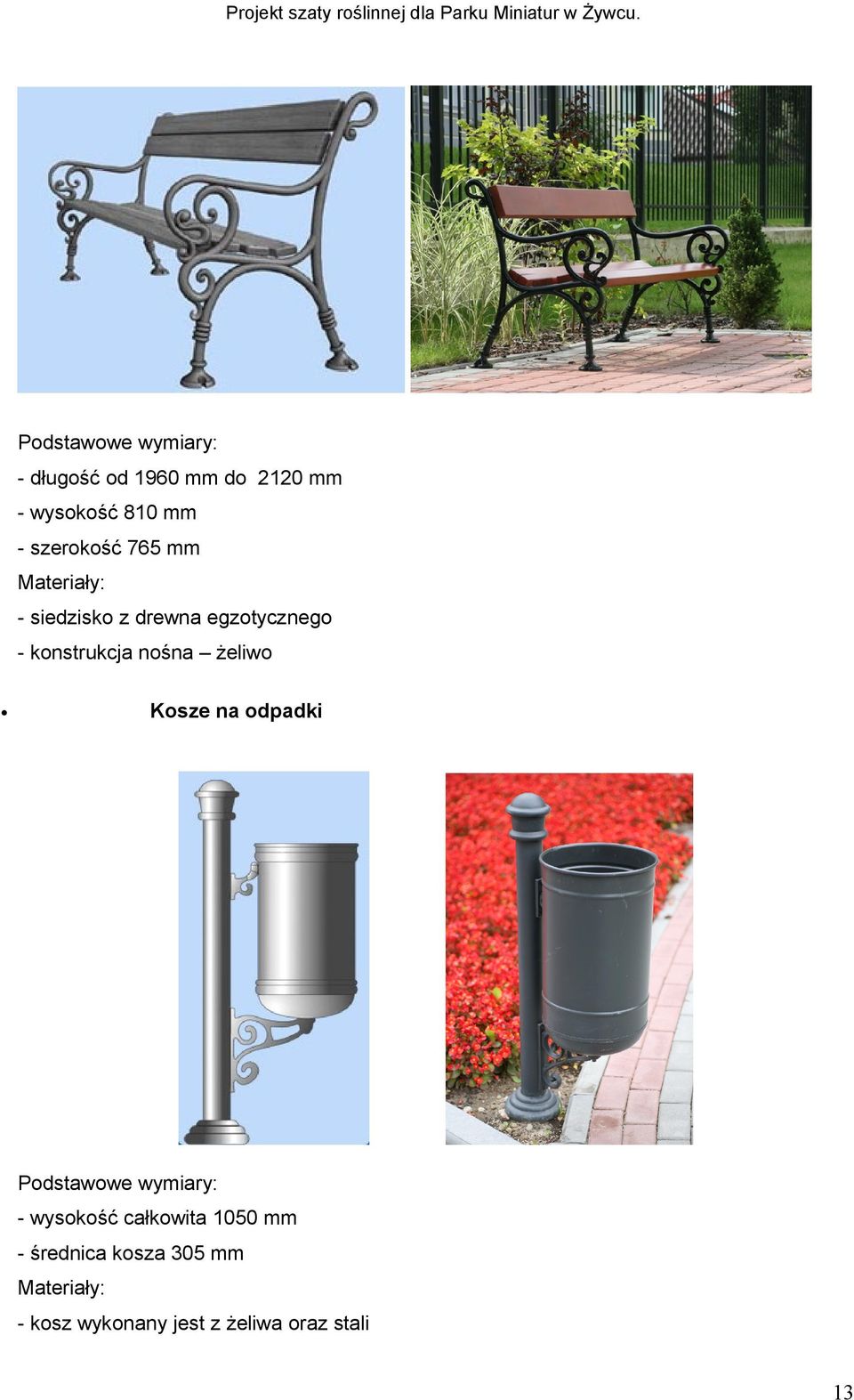

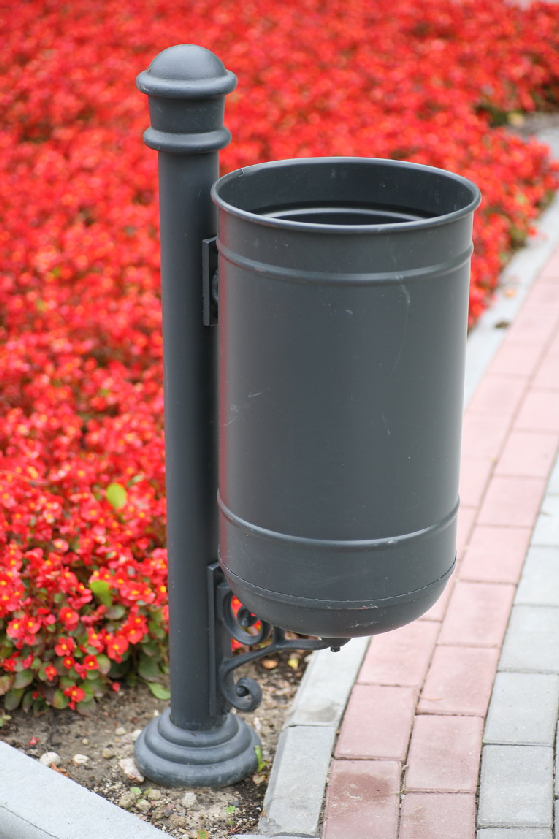

13 Podstawowe wymiary: - długość od 1960 mm do 2120 mm - wysokość 810 mm - szerokość 765 mm Materiały: - siedzisko z drewna egzotycznego - konstrukcja nośna żeliwo Kosze na odpadki Podstawowe wymiary: - wysokość całkowita 1050 mm - średnica kosza 305 mm Materiały: - kosz wykonany jest z żeliwa oraz stali 13

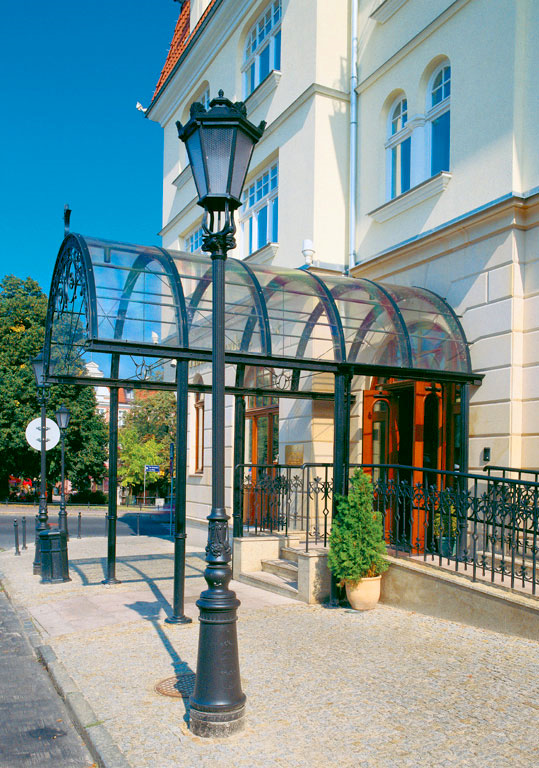

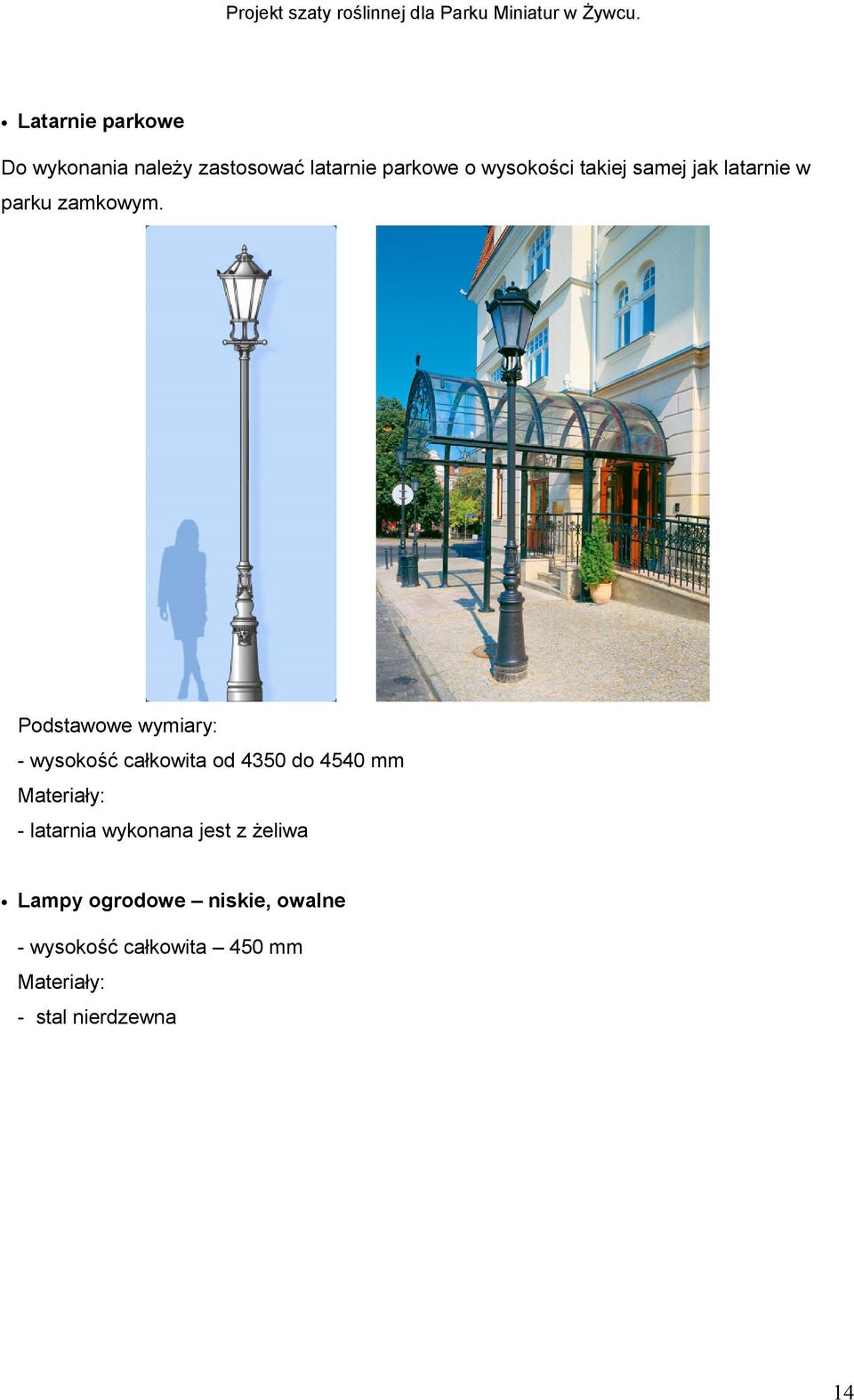

14 Latarnie parkowe Do wykonania należy zastosować latarnie parkowe o wysokości takiej samej jak latarnie w parku zamkowym. Podstawowe wymiary: - wysokość całkowita od 4350 do 4540 mm Materiały: - latarnia wykonana jest z żeliwa Lampy ogrodowe niskie, owalne - wysokość całkowita 450 mm Materiały: - stal nierdzewna 14

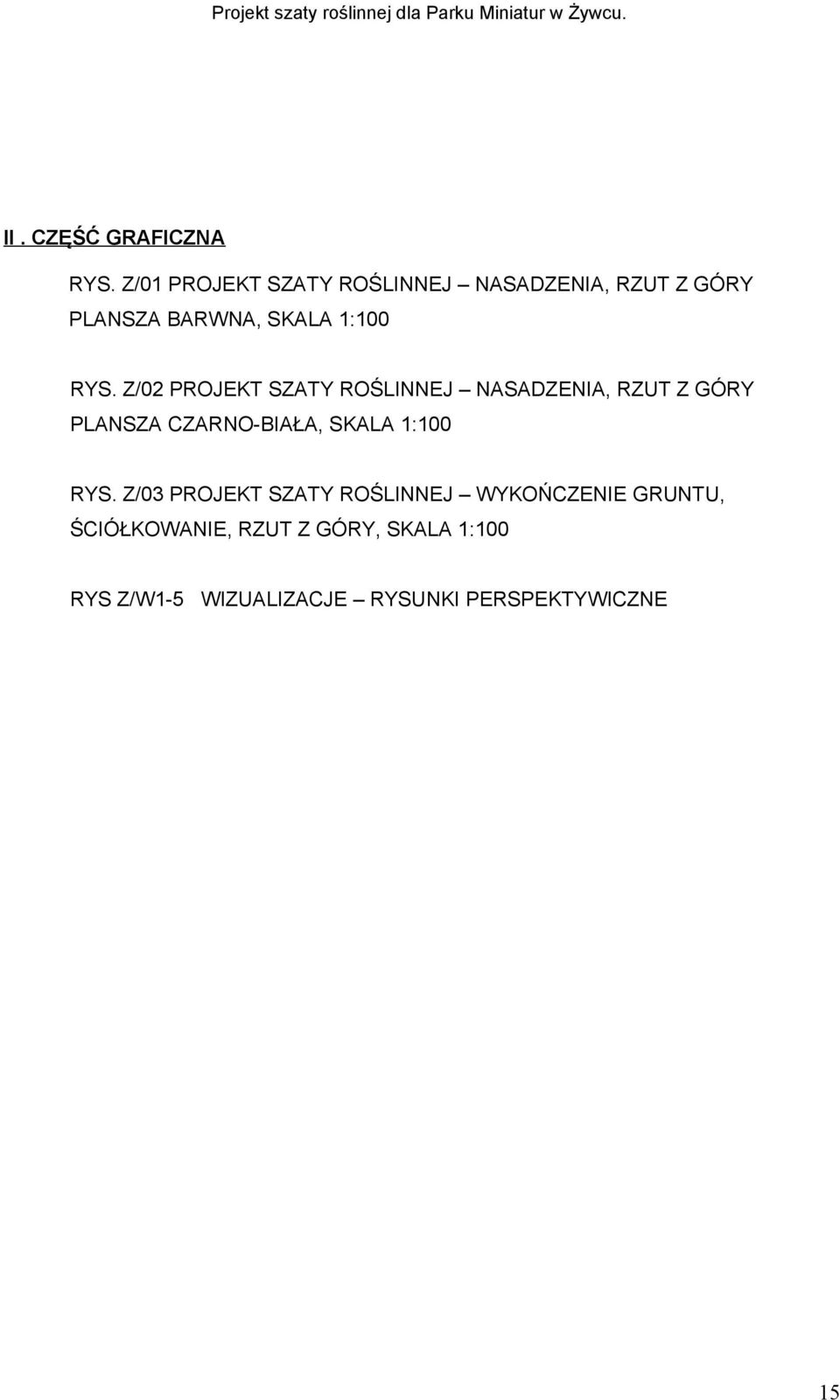

15 II. CZĘŚĆ GRAFICZNA RYS. Z/01 PROJEKT SZATY ROŚLINNEJ NASADZENIA, RZUT Z GÓRY PLANSZA BARWNA, SKALA 1:100 RYS. Z/02 PROJEKT SZATY ROŚLINNEJ NASADZENIA, RZUT Z GÓRY PLANSZA CZARNO-BIAŁA, SKALA 1:100 RYS. Z/03 PROJEKT SZATY ROŚLINNEJ WYKOŃCZENIE GRUNTU, ŚCIÓŁKOWANIE, RZUT Z GÓRY, SKALA 1:100 RYS Z/W1-5 WIZUALIZACJE RYSUNKI PERSPEKTYWICZNE 15
