ATEST Nr 1005/NBR/2011

Transkrypt

1

2

3 1

4 2 ATEST Nr 1005/NBR/2011

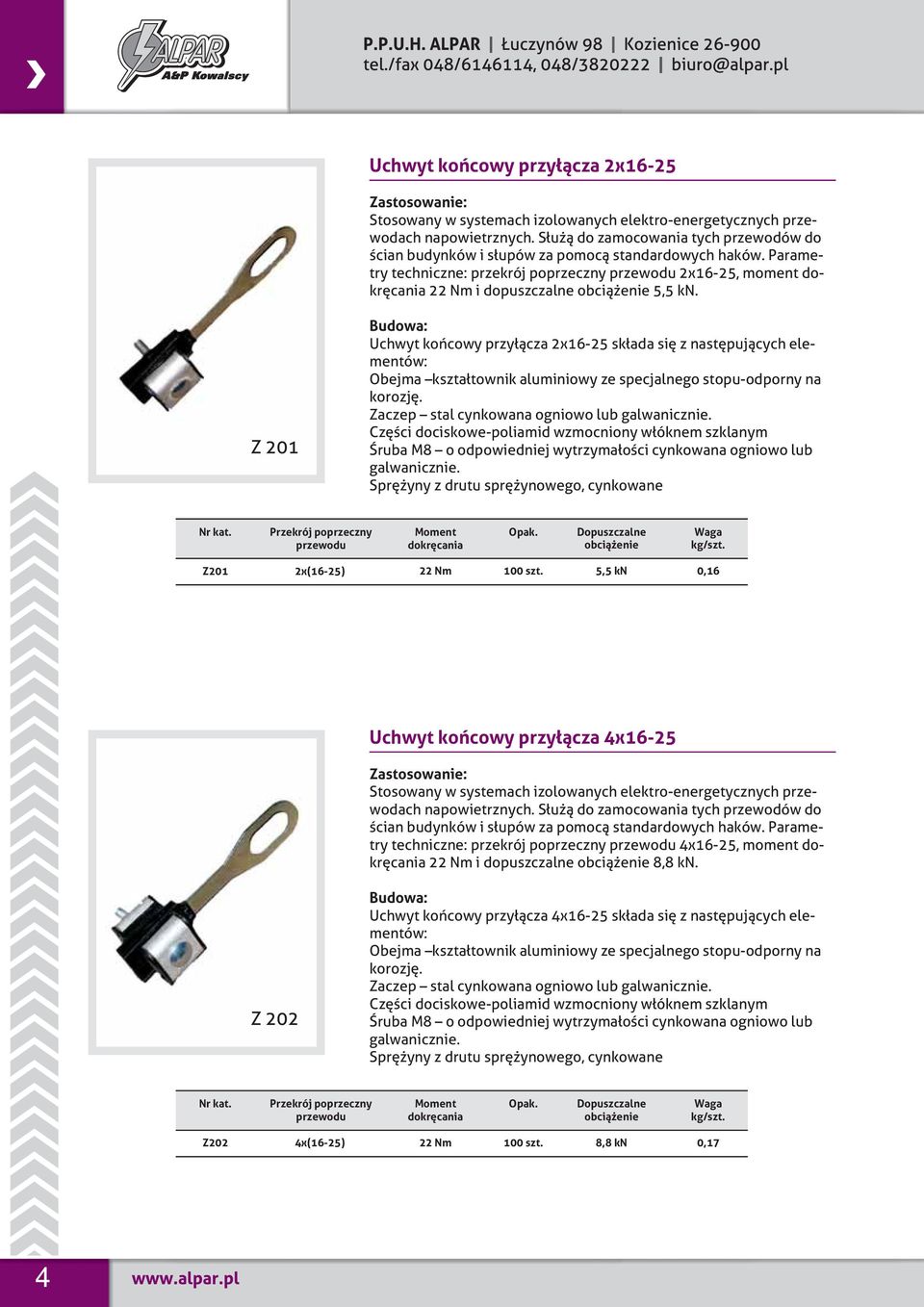

5 Uchwyt końcowy przyłącza 2x16-25 Stosowany w systemach izolowanych elektro-energetycznych przewodach napowietrznych. Służą do zamocowania tych przewodów do ścian budynków i słupów za pomocą standardowych haków. Parametry techniczne: przekrój poprzeczny przewodu 2x16-25, moment dokręcania 22 Nm i dopuszczalne obciążenie 7 kn. Z 101 Uchwyt końcowy przyłącza 2x16-25 składa się z następujących elementów: Obejma kształtownik aluminiowy ze specjalnego stopu-odporny na korozję. Zaczep stal cynkowana ogniowo lub galwanicznie. Części dociskowe-poliamid wzmocniony włóknem szklanym Śruba M8 o odpowiedniej wytrzymałości cynkowana ogniowo lub galwanicznie. Sprężyny z drutu sprężynowego, cynkowane Przekrój poprzeczny przewodu Moment dokręcania Opak. Dopuszczalne obciążenie Z101 2x(16-25) 22 Nm 100 szt. 7kN 0,25 Uchwyt końcowy przyłącza 4x16-25 Stosowany w systemach izolowanych elektro-energetycznych przewodach napowietrznych. Służą do zamocowania tych przewodów do ścian budynków i słupów za pomocą standardowych haków. Parametry techniczne: przekrój poprzeczny przewodu 4x16-25, moment dokręcania 22 Nm i dopuszczalne obciążenie 12 kn. Z 102 Uchwyt końcowy przyłącza 4x16-25 składa się z następujących elementów: Obejma kształtownik aluminiowy ze specjalnego stopu-odporny na korozję. Zaczep stal cynkowana ogniowo lub galwanicznie. Części dociskowe-poliamid wzmocniony włóknem szklanym Śruba M8 o odpowiedniej wytrzymałości cynkowana ogniowo lub galwanicznie. Sprężyny z drutu sprężynowego, cynkowane Przekrój poprzeczny przewodu Moment dokręcania Opak. Dopuszczalne obciążenie Z102 4x(16-25) 22 Nm 100 szt. 12 kn 0,27 3

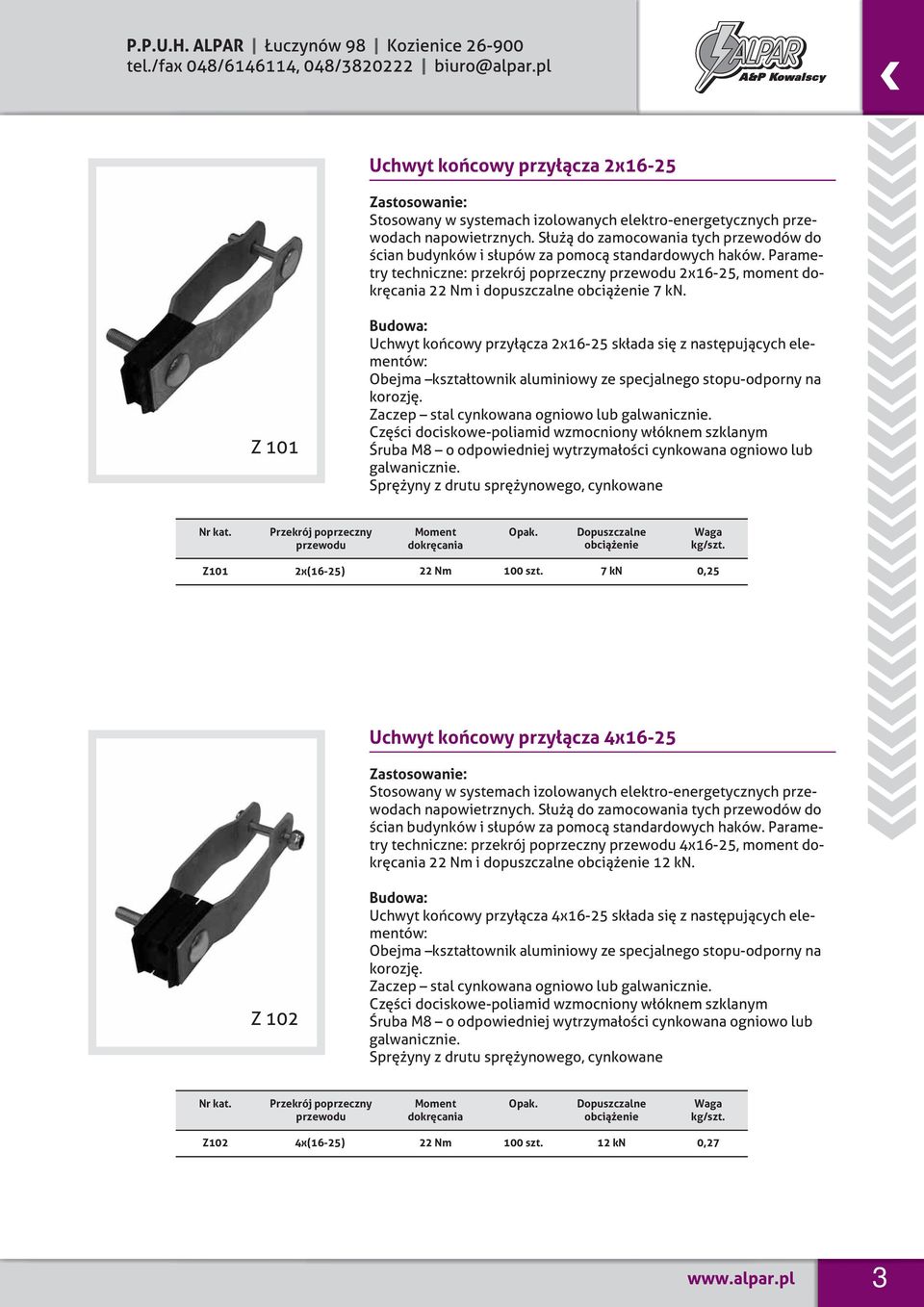

6 Uchwyt końcowy przyłącza 2x16-25 Stosowany w systemach izolowanych elektro-energetycznych przewodach napowietrznych. Służą do zamocowania tych przewodów do ścian budynków i słupów za pomocą standardowych haków. Parametry techniczne: przekrój poprzeczny przewodu 2x16-25, moment dokręcania 22 Nm i dopuszczalne obciążenie 5,5 kn. Z 201 Uchwyt końcowy przyłącza 2x16-25 składa się z następujących elementów: Obejma kształtownik aluminiowy ze specjalnego stopu-odporny na korozję. Zaczep stal cynkowana ogniowo lub galwanicznie. Części dociskowe-poliamid wzmocniony włóknem szklanym Śruba M8 o odpowiedniej wytrzymałości cynkowana ogniowo lub galwanicznie. Sprężyny z drutu sprężynowego, cynkowane Przekrój poprzeczny przewodu Moment dokręcania Opak. Dopuszczalne obciążenie Z201 2x(16-25) 22 Nm 100 szt. 5,5 kn 0,16 Uchwyt końcowy przyłącza 4x16-25 Stosowany w systemach izolowanych elektro-energetycznych przewodach napowietrznych. Służą do zamocowania tych przewodów do ścian budynków i słupów za pomocą standardowych haków. Parametry techniczne: przekrój poprzeczny przewodu 4x16-25, moment dokręcania 22 Nm i dopuszczalne obciążenie 8,8 kn. Z 202 Uchwyt końcowy przyłącza 4x16-25 składa się z następujących elementów: Obejma kształtownik aluminiowy ze specjalnego stopu-odporny na korozję. Zaczep stal cynkowana ogniowo lub galwanicznie. Części dociskowe-poliamid wzmocniony włóknem szklanym Śruba M8 o odpowiedniej wytrzymałości cynkowana ogniowo lub galwanicznie. Sprężyny z drutu sprężynowego, cynkowane Przekrój poprzeczny przewodu Moment dokręcania Opak. Dopuszczalne obciążenie Z202 4x(16-25) 22 Nm 100 szt. 8,8 kn 0,17 4

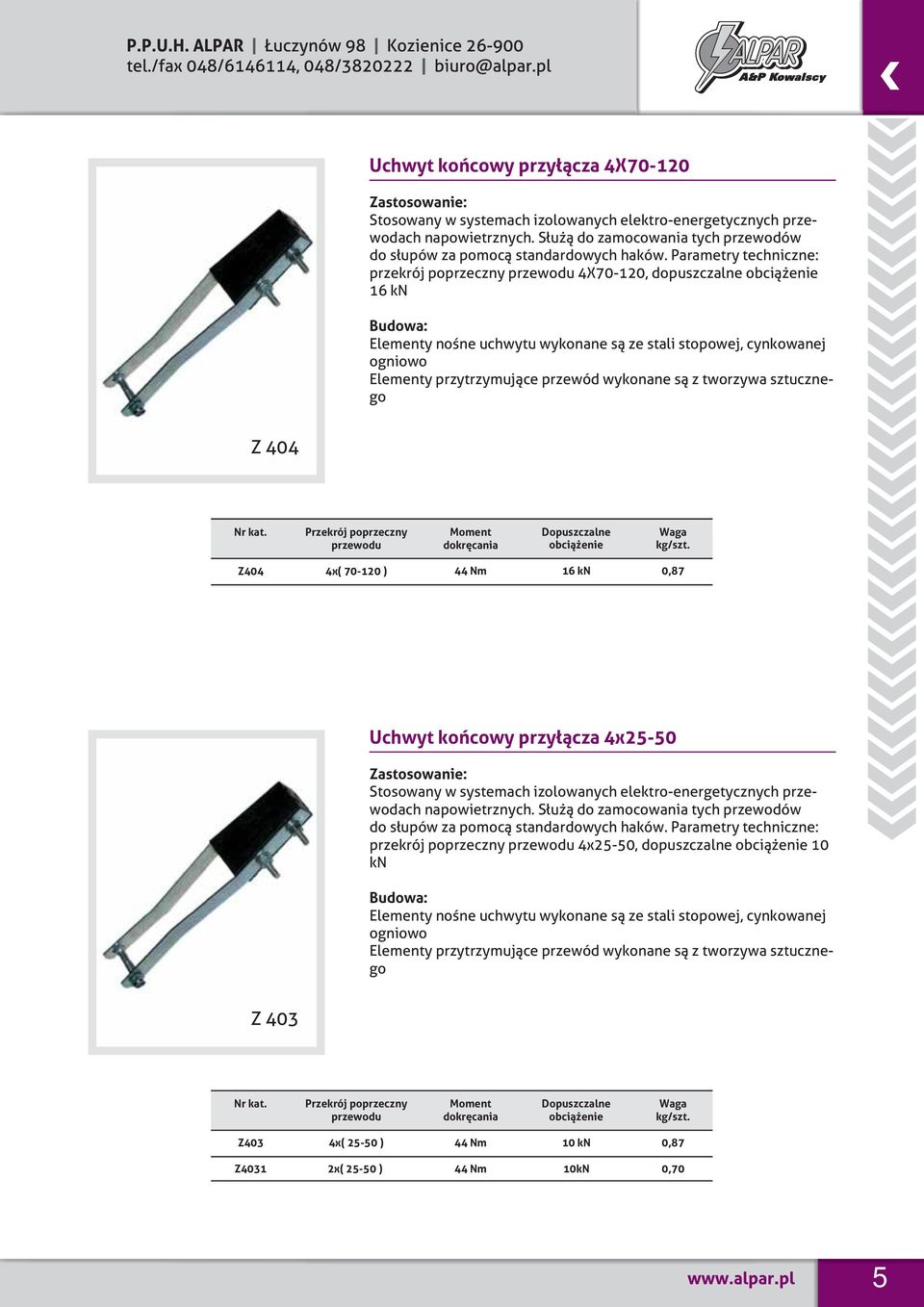

7 Uchwyt końcowy przyłącza 4X Stosowany w systemach izolowanych elektro-energetycznych przewodach napowietrznych. Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków. Parametry techniczne: przekrój poprzeczny przewodu 4X70-120, dopuszczalne obciążenie 16 kn Elementy nośne uchwytu wykonane są ze stali stopowej, cynkowanej ogniowo Elementy przytrzymujące przewód wykonane są z tworzywa sztucznego Z 404 Przekrój poprzeczny przewodu Moment dokręcania Dopuszczalne obciążenie Z404 4x( ) 44 Nm 16 kn 0,87 Uchwyt końcowy przyłącza 4x25-50 Stosowany w systemach izolowanych elektro-energetycznych przewodach napowietrznych. Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków. Parametry techniczne: przekrój poprzeczny przewodu 4x25-50, dopuszczalne obciążenie 10 kn Elementy nośne uchwytu wykonane są ze stali stopowej, cynkowanej ogniowo Elementy przytrzymujące przewód wykonane są z tworzywa sztucznego Z 403 Przekrój poprzeczny przewodu Moment dokręcania Dopuszczalne obciążenie Z403 4x( ) 44 Nm 10 kn 0,87 Z4031 2x( ) 44 Nm 10kN 0,70 5

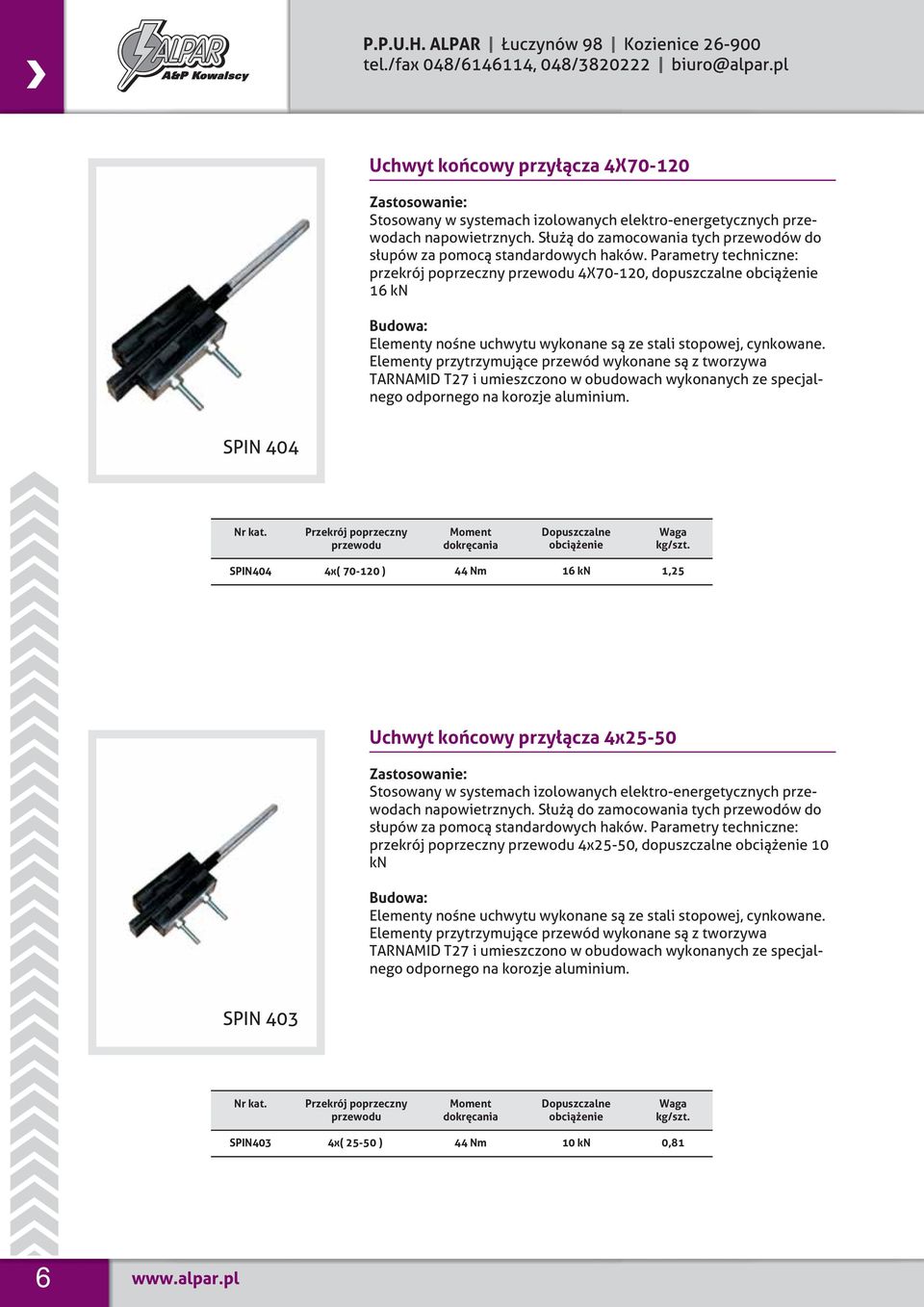

8 Uchwyt końcowy przyłącza 4X Stosowany w systemach izolowanych elektro-energetycznych przewodach napowietrznych. Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków. Parametry techniczne: przekrój poprzeczny przewodu 4X70-120, dopuszczalne obciążenie 16 kn Elementy nośne uchwytu wykonane są ze stali stopowej, cynkowane. Elementy przytrzymujące przewód wykonane są z tworzywa TARNAMID T27 i umieszczono w obudowach wykonanych ze specjalnego odpornego na korozje aluminium. SPIN 404 Przekrój poprzeczny przewodu Moment dokręcania Dopuszczalne obciążenie SPIN404 4x( ) 44 Nm 16 kn 1,25 Uchwyt końcowy przyłącza 4x25-50 Stosowany w systemach izolowanych elektro-energetycznych przewodach napowietrznych. Służą do zamocowania tych przewodów do słupów za pomocą standardowych haków. Parametry techniczne: przekrój poprzeczny przewodu 4x25-50, dopuszczalne obciążenie 10 kn Elementy nośne uchwytu wykonane są ze stali stopowej, cynkowane. Elementy przytrzymujące przewód wykonane są z tworzywa TARNAMID T27 i umieszczono w obudowach wykonanych ze specjalnego odpornego na korozje aluminium. SPIN 403 Przekrój poprzeczny przewodu Moment dokręcania Dopuszczalne obciążenie SPIN403 4x( ) 44 Nm 10 kn 0,81 6

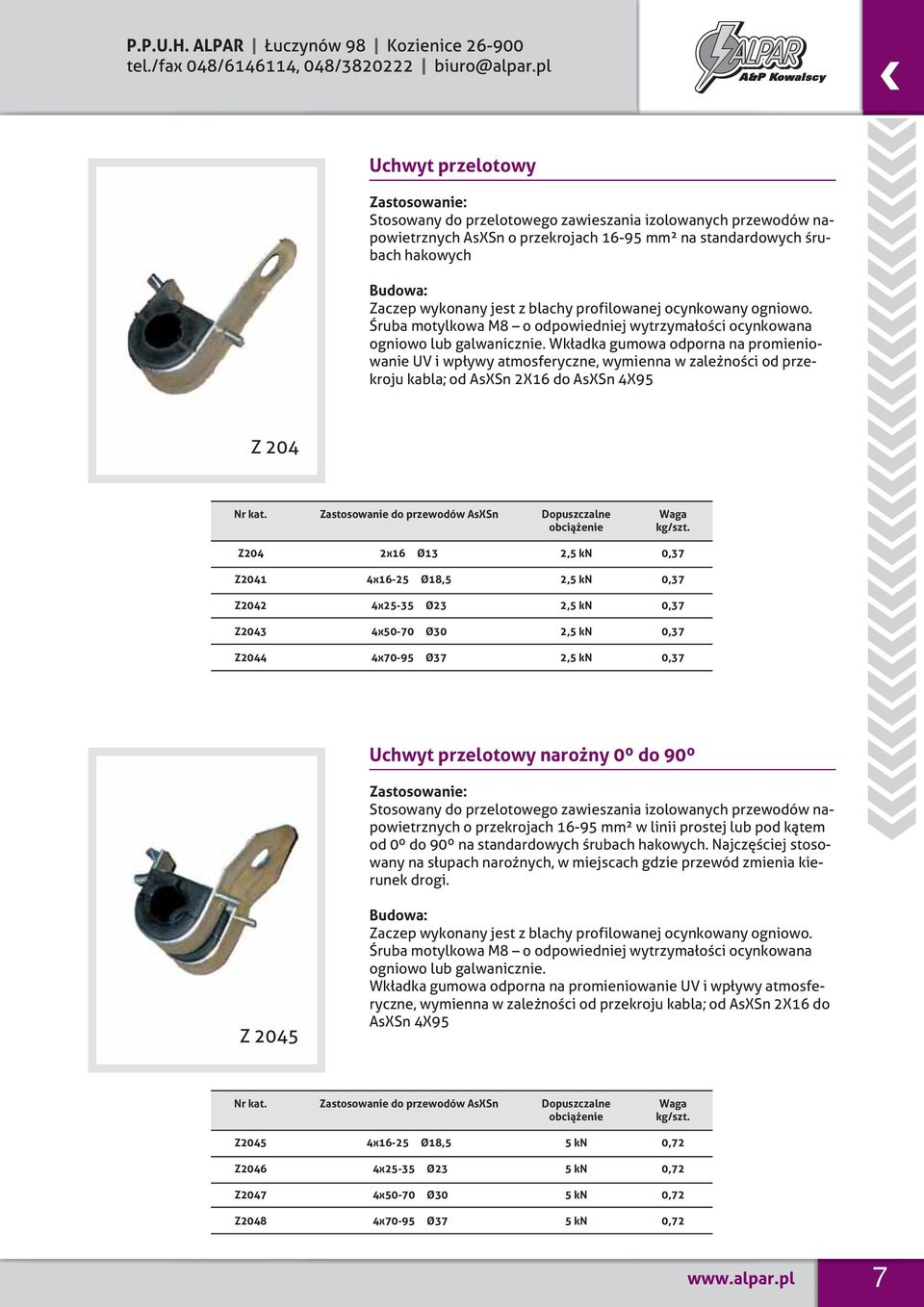

9 Uchwyt przelotowy Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXSn o przekrojach mm² na standardowych śrubach hakowych Zaczep wykonany jest z blachy profilowanej ocynkowany ogniowo. Śruba motylkowa M8 o odpowiedniej wytrzymałości ocynkowana ogniowo lub galwanicznie. Wkładka gumowa odporna na promieniowanie UV i wpływy atmosferyczne, wymienna w zależności od przekroju kabla; od AsXSn 2X16 do AsXSn 4X95 Z 204 Zastosowanie do przewodów AsXSn Dopuszczalne obciążenie Z204 2x16 Ø13 2,5 kn 0,37 Z2041 4x16-25 Ø18,5 2,5 kn 0,37 Z2042 4x25-35 Ø23 2,5 kn 0,37 Z2043 4x50-70 Ø30 2,5 kn 0,37 Z2044 4x70-95 Ø37 2,5 kn 0,37 Uchwyt przelotowy narożny 0º do 90º Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych o przekrojach mm² w linii prostej lub pod kątem od 0º do 90º na standardowych śrubach hakowych. Najczęściej stosowany na słupach narożnych, w miejscach gdzie przewód zmienia kierunek drogi. Z 2045 Zaczep wykonany jest z blachy profilowanej ocynkowany ogniowo. Śruba motylkowa M8 o odpowiedniej wytrzymałości ocynkowana ogniowo lub galwanicznie. Wkładka gumowa odporna na promieniowanie UV i wpływy atmosferyczne, wymienna w zależności od przekroju kabla; od AsXSn 2X16 do AsXSn 4X95 Zastosowanie do przewodów AsXSn Dopuszczalne obciążenie Z2045 4x16-25 Ø18,5 5kN 0,72 Z2046 4x25-35 Ø23 5kN 0,72 Z2047 4x50-70 Ø30 5kN 0,72 Z2048 4x70-95 Ø37 5kN 0,72 7

10 Uchwyt przelotowy uniwersalny Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXSn o przekrojach mm² na standardowych śrubach hakowych. Zaczep wykonany jest z blachy stalowej odpowiednio profilowanej, zapewniając wytrzymałość niezbędną dla zamocowania przewodów AsXSn od 2x16mm² do 4x70mm². Śruba dociskowa M8 o odpowiedniej wytrzymałości ocynkowana ogniowo lub galwanicznie. Wkładka z tworzywa sztucznego odporna na promieniowanie UV i wpływy atmosferyczne Z 224 Zastosowanie do przewodów AsXSn Dopuszczalne obciążenie Z224 od 2x16 do 4x70 2kN 0,31 Uchwyt przelotowy uniwersalny Mocny Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXSn o przekrojach mm² na standardowych śrubach hakowych. Zaczep wykonany jest z blachy stalowej odpowiednio profilowanej, zapewniając wytrzymałość niezbędną dla zamocowania przewodów AsXSn od 2x16mm² do 4x120mm². Śruba dociskowa M8 o odpowiedniej wytrzymałości ocynkowana ogniowo lub galwanicznie. Wkładka z tworzywa sztucznego odporna na promieniowanie UV i wpływy atmosferyczne Z 224M Zastosowanie do przewodów AsXSn Dopuszczalne obciążenie Z224M od 2x16 do 4x120 18kN 0,54 8

11 Uchwyt przelotowy 2/4x Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych ASXSn o przekrojach mm² na standardowych śrubach hakowych. Stosowany dla załomów Zaczep wykonany jest z nowej generacji tworzywa sztucznego odpornego na promieniowanie UV i wpływy atmosferyczne. Dzięki specjalnym właściwościom tworzywa oraz odpowiedniej konstrukcji uchwytu przelotowego charakteryzuje się on większą wytrzymałością od tradycyjnie stosowanych uchwytów wykonanych ze stali lub aluminium. Otwór mocujący uchwyt przelotowy na śrubie hakowej wyposażony jest w tulejkę wzmacniającą wykonaną ze stali nierdzewnej. Z 2050 Zastosowanie do przewodów AsXSn Dopuszczalne obciążenie Z2050 2/ 4x ,5 kn 0,19 Uchwyt przelotowy uniwersalny (przyścienny) Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych AsXSn o przekrojach mm² na powierzchniach płaskich za pomocą kołków rozporowych. Zaczep wykonany jest z blachy stalowej odpowiednio profilowanej, zapewniając wytrzymałość niezbędną dla zamocowania przewodów AsXSn od 2x16mm² do 4x70mm². Śruba dociskowa M8 o odpowiedniej wytrzymałości ocynkowana ogniowo lub galwanicznie. Wkładka z tworzywa sztucznego odporna na promieniowanie UV i wpływy atmosferyczne Z 224P Zastosowanie do przewodów AsXSn Dopuszczalne obciążenie Z224P od 2x16 do 4x70 1,5 kn 0,35 9

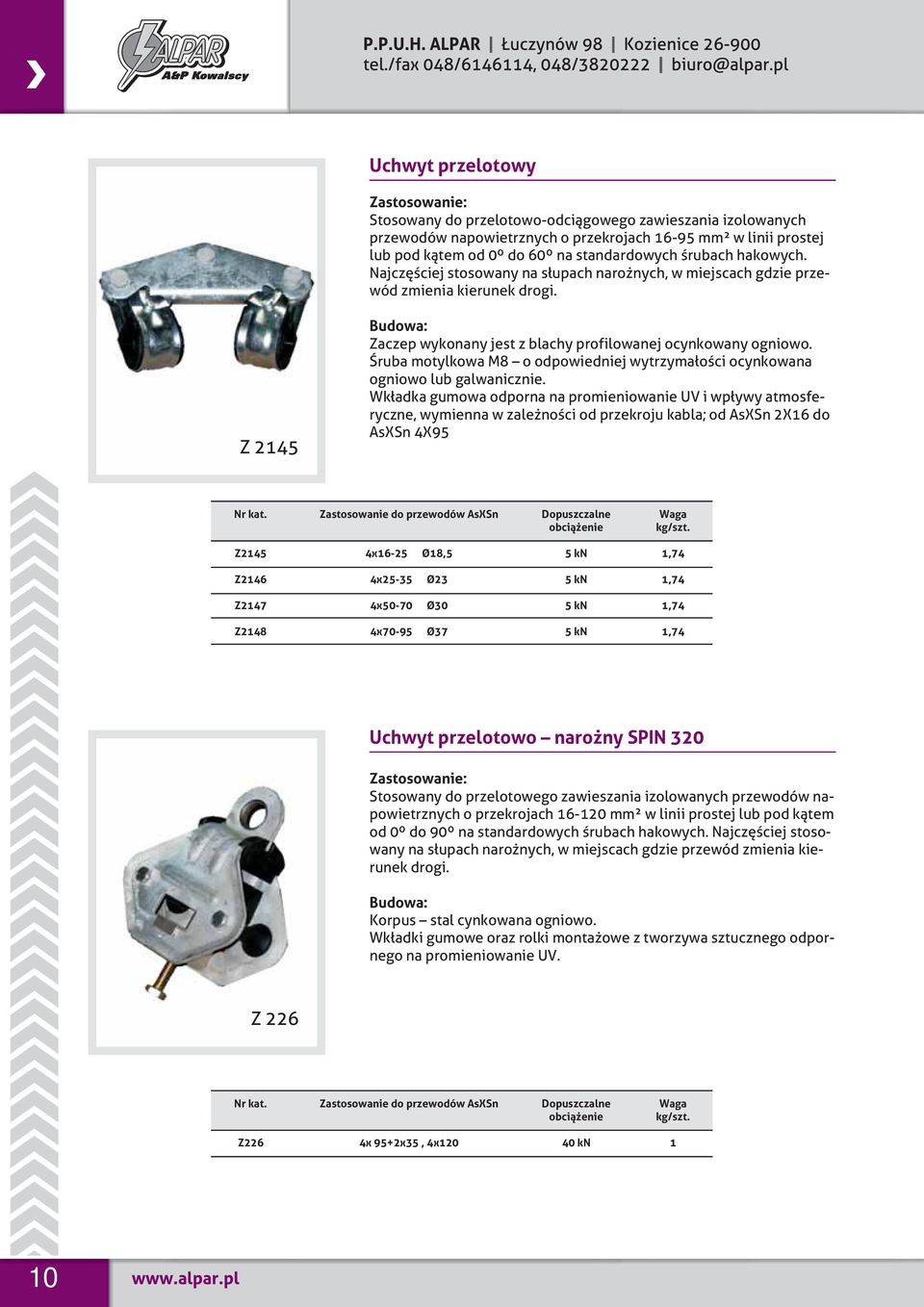

12 Uchwyt przelotowy Stosowany do przelotowo-odciągowego zawieszania izolowanych przewodów napowietrznych o przekrojach mm² w linii prostej lub pod kątem od 0º do 60º na standardowych śrubach hakowych. Najczęściej stosowany na słupach narożnych, w miejscach gdzie przewód zmienia kierunek drogi. Z 2145 Zaczep wykonany jest z blachy profilowanej ocynkowany ogniowo. Śruba motylkowa M8 o odpowiedniej wytrzymałości ocynkowana ogniowo lub galwanicznie. Wkładka gumowa odporna na promieniowanie UV i wpływy atmosferyczne, wymienna w zależności od przekroju kabla; od AsXSn 2X16 do AsXSn 4X95 Zastosowanie do przewodów AsXSn Dopuszczalne obciążenie Z2145 4x16-25 Ø18,5 5kN 1,74 Z2146 4x25-35 Ø23 5kN 1,74 Z2147 4x50-70 Ø30 5kN 1,74 Z2148 4x70-95 Ø37 5kN 1,74 Uchwyt przelotowo narożny SPIN 320 Stosowany do przelotowego zawieszania izolowanych przewodów napowietrznych o przekrojach mm² w linii prostej lub pod kątem od 0º do 90º na standardowych śrubach hakowych. Najczęściej stosowany na słupach narożnych, w miejscach gdzie przewód zmienia kierunek drogi. Korpus stal cynkowana ogniowo. Wkładki gumowe oraz rolki montażowe z tworzywa sztucznego odpornego na promieniowanie UV. Z 226 Zastosowanie do przewodów AsXSn Dopuszczalne obciążenie Z226 4x 95+2x35, 4x kn 1 10

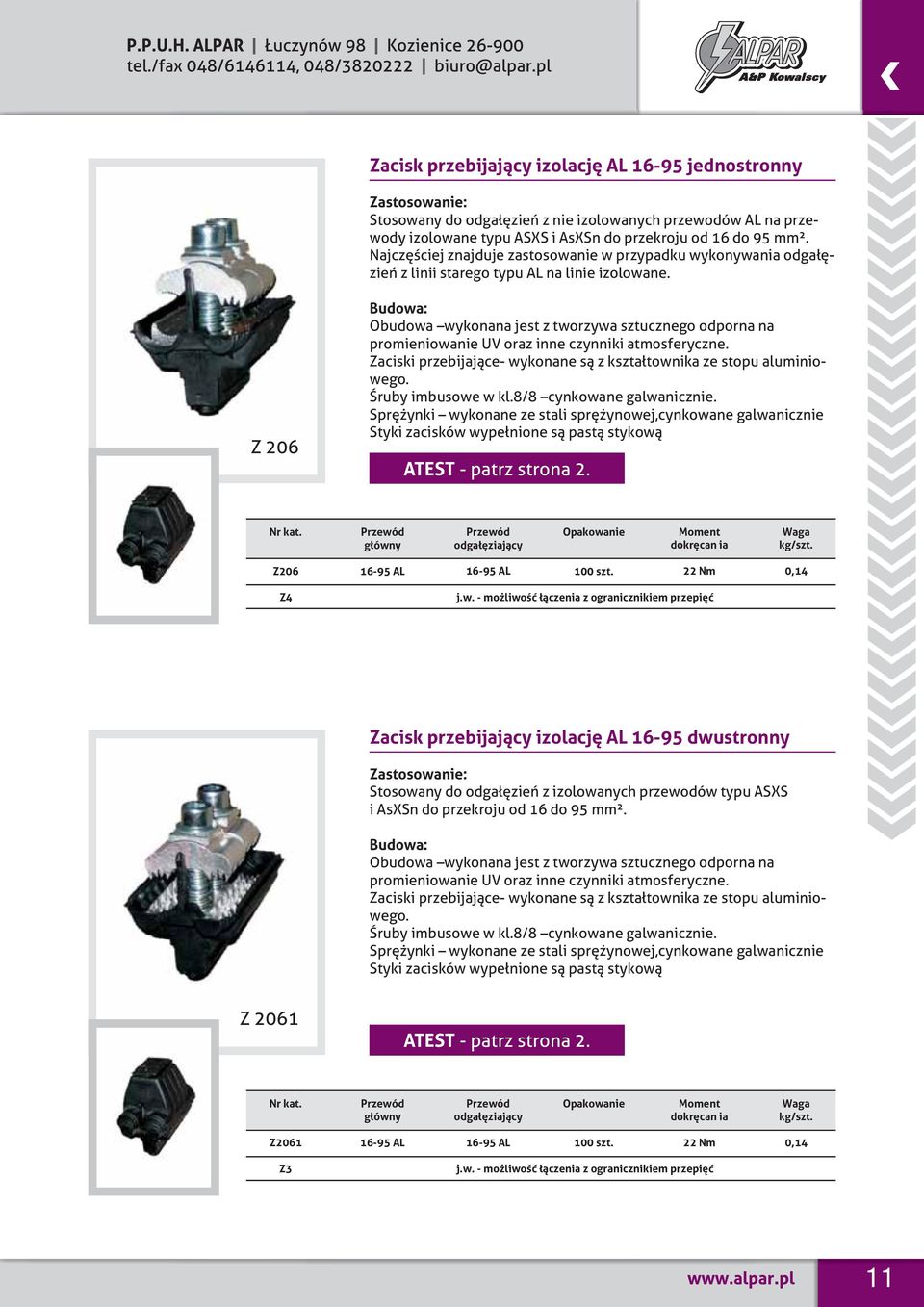

13 Zacisk przebijający izolację AL jednostronny Stosowany do odgałęzień z nie izolowanych przewodów AL na przewody izolowane typu ASXS i AsXSn do przekroju od 16 do 95 mm². Najczęściej znajduje zastosowanie w przypadku wykonywania odgałęzień z linii starego typu AL na linie izolowane. Z 206 Obudowa wykonana jest z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne. Zaciski przebijające- wykonane są z kształtownika ze stopu aluminiowego. Śruby imbusowe w kl.8/8 cynkowane galwanicznie. Sprężynki wykonane ze stali sprężynowej,cynkowane galwanicznie Styki zacisków wypełnione są pastą stykową ATEST - patrz strona 2. Przewód główny Przewód odgałęziający Opakowanie Moment dokręcan ia Z AL AL 100 szt. 22 Nm 0,14 Z4 j.w. - możliwość łączenia z ogranicznikiem przepięć Zacisk przebijający izolację AL dwustronny Stosowany do odgałęzień z izolowanych przewodów typu ASXS i AsXSn do przekroju od 16 do 95 mm². Obudowa wykonana jest z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne. Zaciski przebijające- wykonane są z kształtownika ze stopu aluminiowego. Śruby imbusowe w kl.8/8 cynkowane galwanicznie. Sprężynki wykonane ze stali sprężynowej,cynkowane galwanicznie Styki zacisków wypełnione są pastą stykową Z 2061 ATEST - patrz strona 2. Przewód główny Przewód odgałęziający Opakowanie Moment dokręcan ia Z AL AL 100 szt. 22 Nm 0,14 Z3 j.w. - możliwość łączenia z ogranicznikiem przepięć 11

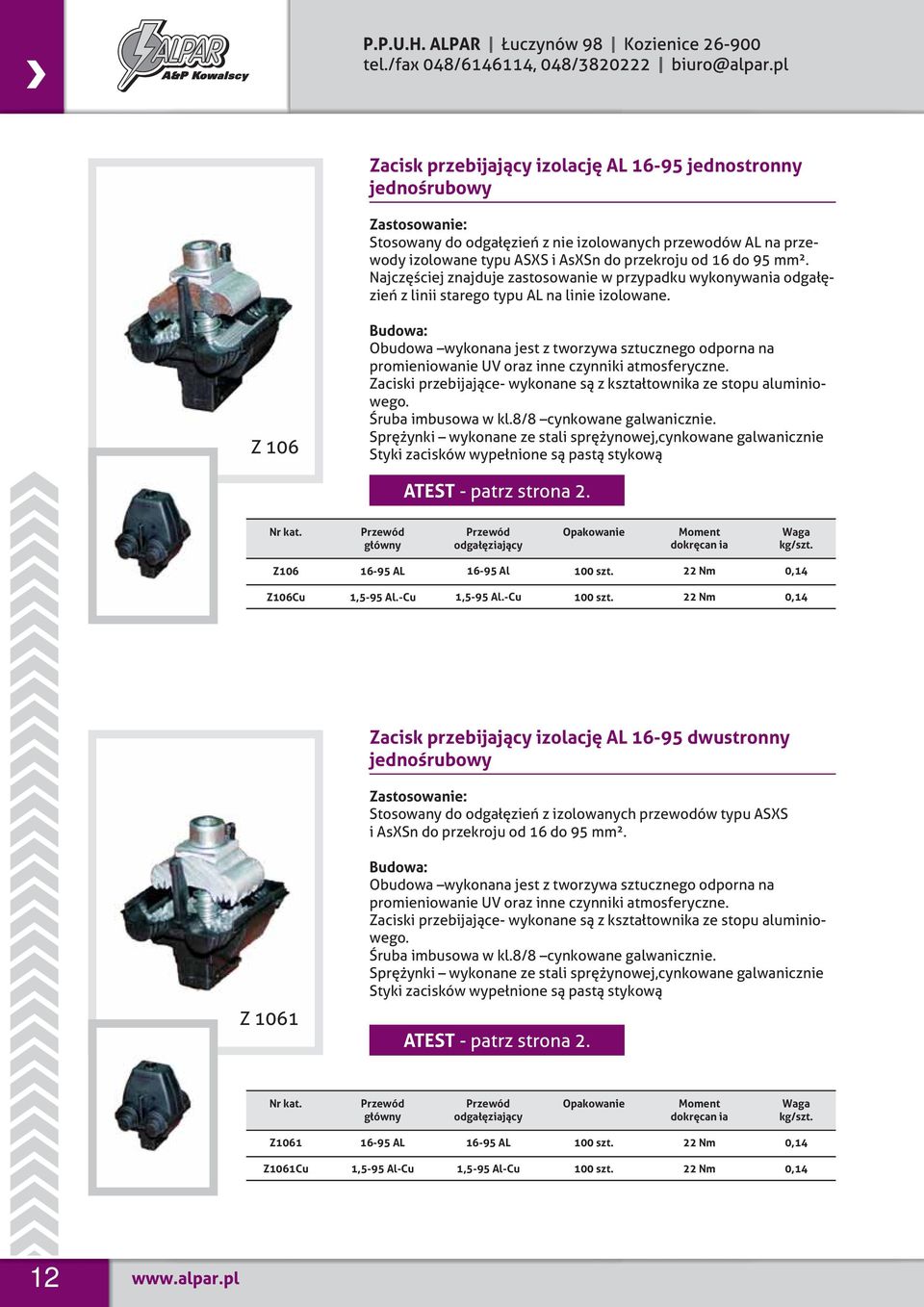

14 Zacisk przebijający izolację AL jednostronny jednośrubowy Stosowany do odgałęzień z nie izolowanych przewodów AL na przewody izolowane typu ASXS i AsXSn do przekroju od 16 do 95 mm². Najczęściej znajduje zastosowanie w przypadku wykonywania odgałęzień z linii starego typu AL na linie izolowane. Z 106 Obudowa wykonana jest z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne. Zaciski przebijające- wykonane są z kształtownika ze stopu aluminiowego. Śruba imbusowa w kl.8/8 cynkowane galwanicznie. Sprężynki wykonane ze stali sprężynowej,cynkowane galwanicznie Styki zacisków wypełnione są pastą stykową ATEST - patrz strona 2. Przewód główny Przewód odgałęziający Opakowanie Moment dokręcan ia Z AL Al 100 szt. 22 Nm 0,14 Z106Cu 1,5-95 Al.-Cu 1,5-95 Al.-Cu 100 szt. 22 Nm 0,14 Zacisk przebijający izolację AL dwustronny jednośrubowy Stosowany do odgałęzień z izolowanych przewodów typu ASXS i AsXSn do przekroju od 16 do 95 mm². Z 1061 Obudowa wykonana jest z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne. Zaciski przebijające- wykonane są z kształtownika ze stopu aluminiowego. Śruba imbusowa w kl.8/8 cynkowane galwanicznie. Sprężynki wykonane ze stali sprężynowej,cynkowane galwanicznie Styki zacisków wypełnione są pastą stykową ATEST - patrz strona 2. Przewód główny Przewód odgałęziający Opakowanie Moment dokręcan ia Z AL AL 100 szt. 22 Nm 0,14 Z1061Cu 1,5-95 Al-Cu 1,5-95 Al-Cu 100 szt. 22 Nm 0,14 12

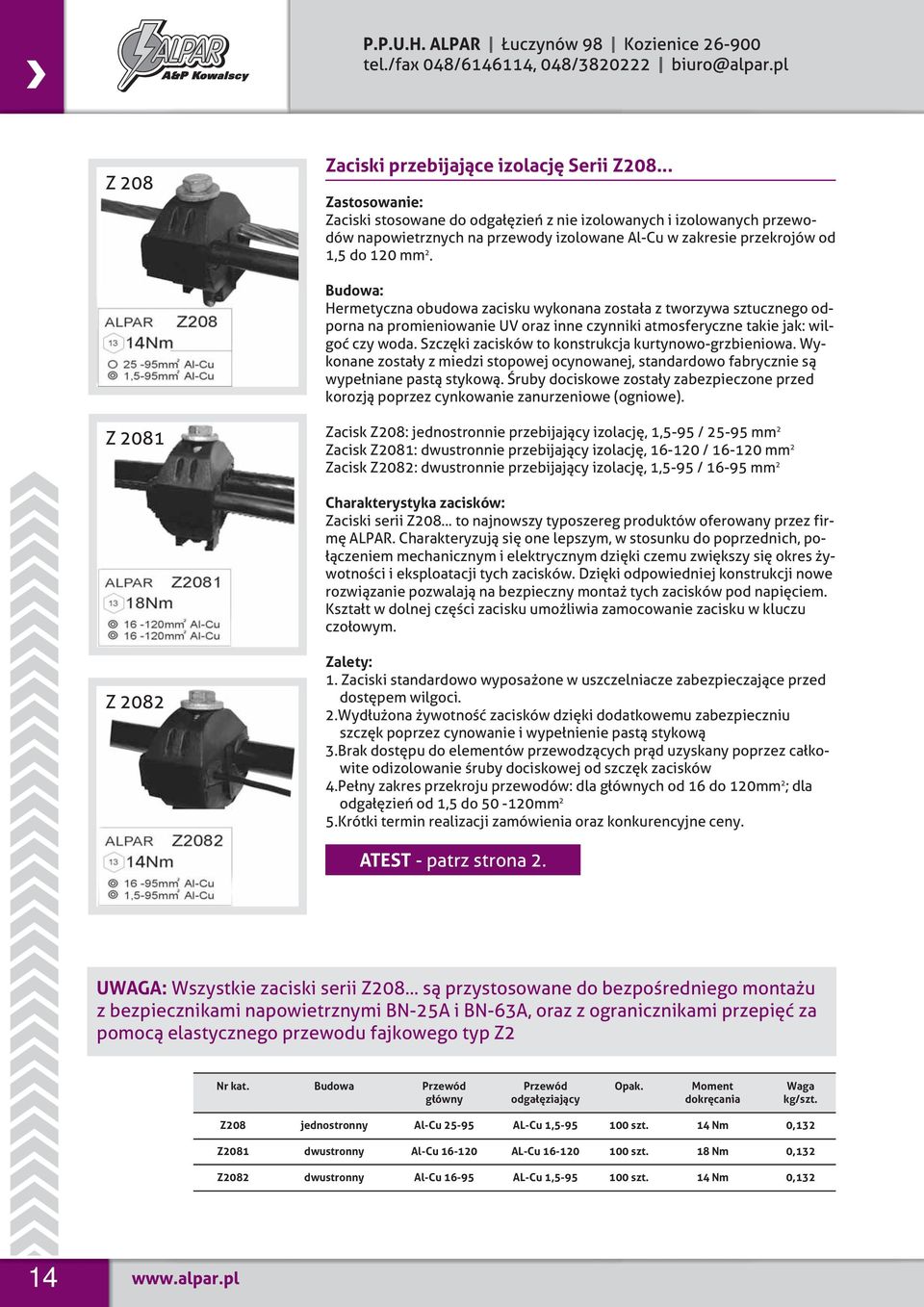

15 Z 208Z Z 2081Z Z 2082Z Zaciski przebijające izolację Serii Z208...Z Zaciski stosowane do odgałęzień z nie izolowanych i izolowanych przewodów napowietrznych na przewody izolowane Al-Cu w zakresie przekrojów od 1,5 do 120 mm 2. Hermetyczna obudowa zacisku wykonana została z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne takie jak: wilgoć czy woda. Szczęki zacisków to konstrukcja kurtynowo-grzbieniowa. Wykonane zostały z miedzi stopowej ocynowanej, standardowo fabrycznie są wypełniane pastą stykową. Śruby dociskowe zostały zabezpieczone przed korozją poprzez cynkowanie zanurzeniowe (ogniowe). Nakrętki dociskowe wykonane z aluminium. Aby zapobiec przypadkowemu dokręceniu obydwu nakrętek jednocześnie, zastosowano separujący oring. Zacisk Z208Z: jednostronnie przebijający izolację, 1,5-95 / mm 2 Zacisk Z2081Z: dwustronnie przebijający izolację, / mm 2 Zacisk Z2082Z: dwustronnie przebijający izolację, 1,5-95 / mm 2 Charakterystyka zacisków: Zaciski serii Z208..Z to najnowszy typoszereg produktów oferowany przez firmę ALPAR. Charakteryzują się one lepszym, w stosunku do poprzednich, połączeniem mechanicznym i elektrycznym dzięki czemu zwiększy się okres żywotności i eksploatacji tych zacisków. Dzięki odpowiedniej konstrukcji nowe rozwiązanie pozwalają na bezpieczny montaż tych zacisków pod napięciem. Kształt w dolnej części zacisku umożliwia zamocowanie zacisku w kluczu czołowym. Zaciski posiadają dodatkową nakrętkę tzw. zrywalną - po dokręceniu z odpowiednią siłą (14 Nm lub 18 Nm) zacisk przebija izolację a nakrętka ulega zerwaniu. W przypadku potrzeby ponownego użycia zacisku istnieje możliwość odkręcenia lub dokręcenia zacisku przy pomocy atestowanego klucza dynamometrycznego. Zalety: 1. Zaciski standardowo wyposażone w uszczelniacze zabezpieczające przed dostępem wilgoci. 2. Wydłużona żywotność zacisków dzięki dodatkowemu zabezpieczeniu szczęk poprzez cynowanie i wypełnienie pastą stykową 3. Brak dostępu do elementów przewodzących prąd uzyskany poprzez całkowite odizolowanie śruby dociskowej od szczęk zacisków 4. Pełny zakres przekroju przewodów: dla głównych od 16 do 120mm 2 ; dla odgałęzień od 1,5 do mm 2 5. Krótki termin realizacji zamówienia oraz konkurencyjne ceny. 6. Zaciski posiadają nakrętkę zrywalną dzięki której do mocowania nie potrzeba stosować atestowanych kluczy dynamometrycznych 7. Pomimo zastosowania nakrętki zrywalnej zaciski można stosować wielokrotnie ATEST - patrz strona 2. UWAGA: Wszystkie zaciski serii Z208. Z są przystosowane do bezpośredniego montażu z bezpiecznikami napowietrznymi BN-25A i BN-63A, oraz z ogranicznikami przepięć za pomocą elastycznego przewodu fajkowego typ Z2 Budowa Przewód główny Przewód odgałęziający Opak. Moment dokręcania Z208Z jednostronny Al-Cu AL-Cu 1, szt. 14 Nm 0,132 Z2081Z dwustronny Al-Cu AL-Cu szt. 18 Nm 0,132 Z2082Z dwustronny Al-Cu AL-Cu 1, szt. 14 Nm 0,132 13

16 Z 208 Zaciski przebijające izolację Serii Z Zaciski stosowane do odgałęzień z nie izolowanych i izolowanych przewodów napowietrznych na przewody izolowane Al-Cu w zakresie przekrojów od 1,5 do 120 mm 2. Hermetyczna obudowa zacisku wykonana została z tworzywa sztucznego odporna na promieniowanie UV oraz inne czynniki atmosferyczne takie jak: wilgoć czy woda. Szczęki zacisków to konstrukcja kurtynowo-grzbieniowa. Wykonane zostały z miedzi stopowej ocynowanej, standardowo fabrycznie są wypełniane pastą stykową. Śruby dociskowe zostały zabezpieczone przed korozją poprzez cynkowanie zanurzeniowe (ogniowe). Z 2081 Zacisk Z208: jednostronnie przebijający izolację, 1,5-95 / mm 2 Zacisk Z2081: dwustronnie przebijający izolację, / mm 2 Zacisk Z2082: dwustronnie przebijający izolację, 1,5-95 / mm 2 Charakterystyka zacisków: Zaciski serii Z to najnowszy typoszereg produktów oferowany przez firmę ALPAR. Charakteryzują się one lepszym, w stosunku do poprzednich, połączeniem mechanicznym i elektrycznym dzięki czemu zwiększy się okres żywotności i eksploatacji tych zacisków. Dzięki odpowiedniej konstrukcji nowe rozwiązanie pozwalają na bezpieczny montaż tych zacisków pod napięciem. Kształt w dolnej części zacisku umożliwia zamocowanie zacisku w kluczu czołowym. Z 2082 Zalety: 1. Zaciski standardowo wyposażone w uszczelniacze zabezpieczające przed dostępem wilgoci. 2.Wydłużona żywotność zacisków dzięki dodatkowemu zabezpieczniu szczęk poprzez cynowanie i wypełnienie pastą stykową 3.Brak dostępu do elementów przewodzących prąd uzyskany poprzez całkowite odizolowanie śruby dociskowej od szczęk zacisków 4.Pełny zakres przekroju przewodów: dla głównych od 16 do 120mm 2 ; dla odgałęzień od 1,5 do mm 2 5.Krótki termin realizacji zamówienia oraz konkurencyjne ceny. ATEST - patrz strona 2. UWAGA: Wszystkie zaciski serii Z są przystosowane do bezpośredniego montażu z bezpiecznikami napowietrznymi BN-25A i BN-63A, oraz z ogranicznikami przepięć za pomocą elastycznego przewodu fajkowego typ Z2 Budowa Przewód główny Przewód odgałęziający Opak. Moment dokręcania Z208 jednostronny Al-Cu AL-Cu 1, szt. 14 Nm 0,132 Z2081 dwustronny Al-Cu AL-Cu szt. 18 Nm 0,132 Z2082 dwustronny Al-Cu AL-Cu 1, szt. 14 Nm 0,132 14

17 Bezpiecznik napowietrzny BN25A; BN63A Służą do zabezpieczania obwodów oświetlenia ulicznego lub drobnych odbiorników. Są mocowane do zacisków przebijających izolację naszej produkcji lub innych firm konkurencyjnych. Przeznaczony jest do montażu na wiązce przewodów izolowanych AsXSn. Osłona bezpiecznika wykonana jest z tworzywa sztucznego. Gniazdo bezpiecznikowe 25 A lub 63 A wykonane jest z porcelany elektrotechnicznej o powierzchniach zewnętrznych pokrytych szkliwem barwy białej. Styki górny i dolny wykonane są z mosiądzu, wyposażone są w zaciski główne. Elementy metalowe gniazda zabezpieczone są przed korozją powłokami ochronnymi. Z 207 Dane techniczne: Napięcie znamionowe 500V; Prąd znamionowy 25A lub 63A. Gwint styku górnego E27 lub E33 Przyłączalność przewodu przy BN-25A od 1,5mm do 10mm; przy BN-63A od 2,5mm do 25mm Z207 + Z2082 Bezpieczniki posiadają możliwość współpracy zwiększością zacisków przebijających firm konkurencyjnych. Typ Napięcie znamionowe Maks. bezpiecznik Opak. Przyłączalność przewodów Z207 BN25 A 500V 25 A 30 szt. 1,5mm-10mm 0,21 Z2071 BN63 A 500V 63 A 30 szt. 2,5mm-25mm 0,33 Z207 + Z2082 BN25 A+ZACISK 500V 25 A 30 szt. 1,5mm-10mm 0,32 Z Z2082 BN63 A+ ZACISK 500V 63 A 30 szt. 2,5mm-25mm 0,42 15

18 Zaciski prądowe aluminiowe Służą do łączenia gołych przewodów aluminiowych w elektroenergetycznych liniach napowietrznych. Z301 Zacisk prądowy Al ,07 Z3011 Zacisk prądowy Al ,08 Z3012 Zacisk prądowy Al ,17 Z 3011 Z3013 Zacisk prądowy Al ,22 Zaciski prądowe AL-CU Służą do łączenia gołych przewodów aluminiowych z przewodami miedzianymi. Z302 Z3021 Zacisk prądowyal-cu6-35 Zacisk prądowy Al-Cu ,05 0,11 Z

19 Z Z2 + ASA-...-5F2K Zaciski przebijające izolację wraz z ogranicznikiem przepięć ASA Zestaw ogranicznika przepięć z zaciskiem przebijającym jest przeznaczony do ochrony przeciwprzepięciowej przed bezpośrednim i pośrednim wpływem przepięć piorunowych i łączeniowych w niskonapięciowych systemach elektroenergetycznych, od niskonapięciowego izolatora przepustowego transformatora SN/nn poprzez linie napowietrzne i kablowe nn, ich odgałęzienia aż do przyłącza do budynków. Zestaw składa się z: Zacisk przebijający izolację typ Z Hermetyczna obudowa zacisku wykonana z tworzywa sztucznego odpornego na promieniowanie UV oraz inne czynniki atmosferyczne takie jak: wilgoć czy woda. Szczęki zacisków to konstrukcja kurtynowo-grzbieniowa. Wykonane zostały z miedzi stopowej ocynowanej, standardowo fabrycznie wypełnione pastą stykową. Śruby dociskowe zostały zabezpieczone przed korozją poprzez cynkowanie zanurzeniowe. Zacisk odgromnika "fajka"typ Z2 - Osłona gumowa zabezpieczająca połączenie gwintowe ogranicznika z końcem zacisku typu "fajka". Stalowa tulejka z wewnętrznym gwintem M8 ocynkowana. Przewód AsXSn 1x25 o długości 200 mm Ogranicznik przepięć nn typ ASA-...-5F2K - W konstrukcji ogranicznika ASA zastosowano aktywny element - warystor, produkowany według wysoko wyspecjalizowanej technologii z materiału ceramicznego na bazie tlenku cynku (ZnO) z szeregiem dodatków innych tlenków metali, które - precyzyjnie dozowane - tworzą półprzewodnikowe warstwy powierzchniowe. Zalety: 1. Zaciski standardowo wyposażone w uszczelniacze zabezpieczające przed dostępem wilgoci. 2. Wydłużona żywotność zacisków dzięki dodatkowemu zabezpieczniu szczęk poprzez cynowanie i wypełnienie pastą stykową 3. Brak dostępu do elementów przewodzących prąd uzyskany poprzez całkowite odizolowanie śruby dociskowej od szczęk zacisków 4. Pełny zakres przekroju przewodów: dla głównych od 16 do 120mm2; dla odgałęzień od 2,5 do mm2 5. Krótki termin realizacji zamówienia oraz konkurencyjne ceny. Uc [Vrms] NIn [ka] lmax [ka] OUp [Vpeak] Up/Uc ASA-A ,0 ASA-A ,0 ASA-A ,0 ASA-A ,0 ASA-A ,0 ASA-A ,0 17

20 Ogranicznik przepięć ETITEC A Ograniczniki przepięć ETITEC A są aparatami napowietrznymi stosowanymi na liniach NN w celu ochrony urządzeń zainstalowanych w sieci. Ograniczniki są pierwszym stopniem ochrony instalowanym zgodnie z wytycznymi norm europejskich, które wyróżniają trzy bądź cztery stopnie ochrony tj. A; B:; C; D. Ogranicznik klasy A jest nieodzownym stopniem ochrony przeciwprzepięciowej, ponieważ na nim spoczywa obowiązek sprawdzania wszystkich przepięć pochodzenia zewnętrznego do poziomu 6kV- max. Etitec A jest ogranicznikiem bez iskiernikowym, jego głównym elementem jest warystor ZnO. Warystor znajduje się w szczelnej i mocnej obudowie z tworzywa sztucznego odpornego na promieniowanie UV. Ogranicznik przepięć oferowany jest w czterech rodzajach, trzy typy z przewodami w izolacji AsXSn, jeden dla linii gołych Al Zasada działania: Ogranicznik bez iskiernikowy działa przy każdym pojawieniu się przepięcia. Element warystorowy posiada silnie nieliniową charakterystykę. W normalnych warunkach pracy sieci podłączony pomiędzy fazę i ziemię ogranicznik przedstawia sobą nieskończenie dużą rezystancję. Po pojawieniu się przepięcia warystor zmienia swój punkt pracy na charakterystyce w ten sposób że jego rezystancja maleje do setnych części. To zaś powoduje, że fala przepięciowa zamiast wędrować do urządzeń jest ograniczana a prąd wyładowczy jest sprowadzony do ziemi. Energia przepięcia jest przechwycona przez element warystorowy i przez niego pochłonięta. Po ograniczeniu przepięcia warystor wraca do swojego starego punktu pracy i oczekuje na kolejne przepięcie. Parametry techniczne: Etitec A jest produkowany w czterech podstawowych wersjach. Na napięcie trwałej pracy 280V, 500V i 660 V oraz na prądy znamionowe 5 i 15 ka. Każda z wersji może być wyposażona w cztery rodzaje zacisków liniowych. Zacisk uziomowy stanowi sworzeń nagwintowany M8 dostosowany do montażu przewodu z końcówka kablową lub zaciskiem uziomowym. NAZWA ETITEC A 280/5/A z zaciskiem liniowym do linii gołej 0, ETITEC A 280/5/B z Zaciskiem przebijającym AL dwustronnym 0, ETITEC A 280/5/C z Zaciskiem przebijającym AL jednostronnym ETITEC A 280/5/D z Zaciskiem przebijającym AL.-CU z przewodem typu fajka ETITEC A 500/5/A z zaciskiem liniowym do linii gołej ETITEC A 500/5/B z zaciskiem przebijającym AL dwustronnym ETITEC A 500/5/C z Zaciskiem przebijającym AL jednostronnym ETITEC A 500/5/D z Zaciskiem przebijającym AL.-CU z przewodem typu fajka ETITEC A 660/5/A z zaciskiem liniowym do linii gołej ETITEC A 660/5/B z Zaciskiem przebijającym AL dwustronnym ETITEC A 660/5/C z Zaciskiem przebijającym AL jednostronnym ETITEC A 660/5/D z Zaciskiem przebijającym AL.-CU z przewodem typu fajka 0,26 0,26 0,18 0,26 0,26 0,26 0,18 0,26 0,26 0,26 18

21 Ograniczniki przepięć ASA-A APATOR W konstrukcji ogranicznika typu ASA-A zastosowano aktywny element warystor, produkowany według wysoko wyspecjalizowanej technologii z materiału ceramicznego na bazie tlenku cynku (ZnO) z szeregiem dodatków innych tlenków metali, które precyzyjnie dozowane, tworzą półprzewodnikowe warstwy powierzchniowe i międzyziarnowe kryształków tlenku cynku i stabilizują charakterystykę napięciowo prądową warystora, która jest nieliniowa. Ogranicznik wykonany jest metodą bezpośredniego wtrysku poliamidu na warystor. ASA-A280-5DK Zasada działania: Głównym zadaniem ogranicznika jest odprowadzenie do ziemi ładunku elektrycznego, związanego z przepięciem, pojawiającym się na przewodach liniowych sieci. Ogranicznik wyposażony w warystor reaguje na każdą zmianę napięcia na swoich zaciskach. Poddany działaniu normalnego napięcia roboczego sieci, przewodzi prąd rzędu mikroamperów, natomiast przy pojawieniu się na przewodach linii ładunku elektrycznego o potencjale przekraczającym napięcie trwałej pracy Uc (np. ładunek bezpośredniego wyładowania atmosferycznego, ładunek indukcyjny), odprowadza go natychmiast do ziemi, nie dopuszczając do wystąpienia przepięcia, mogącego zagrozić izolacji urządzeń. Parametry techniczny Uc [Vrms] NIn [ka] Imax [ka] OUp [Vpeak] Up/Uc ASA-A ,0 ASA-A ,0 ASA-A ,0 ASA-A ,0 ASA-A280-5F1K ASA-A ASA-A ,0 4,0 NAZWA ASA-A280-5DK ASA-A280-5F2K ASA-A280-5F1K ASA-A500-5DK ASA-A500-5F2K ASA-A500-5F1K ASA-A660-5DK ASA-A660-5F2K ASA-A660-5F1K Ogranicznik ASA-A280-5 z zaciskiem do linii gołej Ogranicznik ASA-A280-5 z zaciskiem przebijającym dwustronnym AL16-95 Ogranicznik ASA-A280-5 z zaciskiem przebijającym jednostronnym AL16-95 Ogranicznik ASA-A440-5 z zaciskiem do linii gołej Ogranicznik ASA-A440-5 z zaciskiem przebijającym dwustronnym AL16-95 Ogranicznik ASA-A440-5 z zaciskiem przebijającym jednostronnym AL16-95 Ogranicznik ASA-A660-5 z zaciskiem do linii gołej Ogranicznik ASA-A660-5 z zaciskiem przebijającym dwustronnym AL16-95 Ogranicznik ASA-A660-5 z zaciskiem przebijającym jednostronnym AL ,21 0,30 0,29 0,21 0,30 0,29 0,21 0,30 0,29 19

22 Zacisk linii gołej odgromnika Zacisk pozwala na zamontowanie ogranicznika przepięć na nie izolowanych przewodach linii napowietrznej. Stal cynkowana galwanicznie. Z1 Zakres przewodu linii napowietrznej mm² 0,050 Z1 Zacisk uziomowy Zacisk pozwala na zamontowanie przewodu uziemiającego do ogranicznika przepięć za pomocą śruby i nakrętki M8. Stal cynkowana galwanicznie. Wymiary zacisku: 23mmx17mm x1,5 mm. W środkowej części otwór na śrubę M8 Z5 Zakres przewodu linii napowietrznej 1,5-35 mm² 0,012 Z5 Zacisk odgromnika typu fajka Zacisk pozwala na zamontowanie ogranicznika przepięć na izolowanych przewodach linii napowietrznej za pomocą większości zacisków przebijających izolację Osłona gumowa zabezpieczająca połączenie gwintowe ogranicznika z końcem zacisku typu fajka. Stalowa tulejka z wewnętrznym gwintem M8 cynkowana galwanicznie. Przewód AsXSn 1x25 o dł. 20cm. Zakres przewodu linii napowietrznej Z2 Z mm² 0,036 20

23 Śruba hakowa M16; M20 Służą do zawieszania uchwytów odciągowych i przelotowych mocujących samonośne przewody izolowane na słupach ŻN, na ścianach budynków itp. Pręt stalowy Sts3; podkładki kwadratowe; nakrętka M16 lub M20 Cynkowane galwanicznie lub ogniowo. Gwinty na śrubach hakowych są walcowane D mm L mm Długość gwintu mm Obciążenie dop. w kn Fx Fy S301C M ,1 3,5 0,70 S3011C S3011C S3012C M16 M ,1 12,1 3,5 3,5 0,73 0,82 S3013C M ,1 3,5 1,10 S3014C M ,1 3,5 1,15 S3015C M ,1 3,5 1,27 S3016C M ,1 3,5 1,57 S3017C M ,1 3,5 1,97 S302C M ,6 6 0,92 S3021C M ,6 6 1,05 S3022C M ,6 6 1,14 S3023C M ,6 6 1,50 S3024C M ,6 6 1,65 S3025C M ,6 6 1,80 Hak nakrętkowy M12; M16; M20 Służy do zawieszania uchwytów przelotowych i odciągowych drugiego toru linii. Pręt stalowy Sts3 Cynkowane galwanicznie lub ogniowo C Fy d mm L mm C mm Obciążenie dop. w kn Fx Fy Masa S306 3, ,2 3,5 0,43 S306 S3061 S306 M12 6 2, ,2 6,5 6 2,5 0,65 0,30 21

24 Śruba hakowa rozporowa M12; M16 S303 - S3031 Służą do mocowania uchwytów odciągowych na powierzchniach płaskich, np. ścianach budynków. S303 Śruba hakowa rozporowa M12 L-210 0,364 S3031 S303K S3031 Śruba hakowa rozporowa M12 L-110 Śruba hakowa rozporowa M16 0,340 0,636 Śruba rozporowa M12; M16 S304 ; S3041 Służą do mocowania elementów na powierzchniach płaskich, np. ścianach budynków. S304 Śruba rozporowa M12 0,328 S3041 S3041 Śruba rozporowa M16 0,600 Śruba rzymska M8;M10;M12;M16 S305; S3051; S3052; S3053 Służą do naciągania i regulowania naciągów przewodów i linek odciągowych. S305 Śruba rzymska M8 0,194 S3051 Śruba rzymska M10 0,300 S3052 S3052 Śruba rzymska M12 0,634 S3053 Śruba rzymska M16 1,665 22

25 Hak dystansowy M16 i M20 Materiał: Pręt stalowy. Płaskownik stalowy. Nakrętka. Haki nakrętkowo - dystansowe mocowane na powierzchniach okrągłych i płaskich, stosowane są do zawieszania uchwytów przelotowo - -narożnych w napowietrznych izolowanych liniach wielotorowych. Fx kn Fy kn S3026 Hak dystansowy M16 7,3 3,3 1,6 S3026 S3027 Hak dystansowy M20 13,5 6,0 2,0 HakzawiesieM16iM20 domocowaniazapomocą taśmy stalowej Materiał: Pręt stalowy - St3S. Blacha stalowa - St3S. Hak do słupów okrągłych, służy do zawieszania uchwytów odciągowych i przelotowych na słupach okrągłych nie posiadających otworów. Mocowane są przy pomocy taśmy wykonanej ze stali nierdzewnej. Fx kn Fy kn S0659 Hak zawiesie M16 do mocowania taśmą stalową 7,3 3,3 1,6 S0659 S0660 Hak zawiesie M20 do mocowania taśmą stalową 13,5 6,0 2,0 Uchwyt hakowy z płytą. Materiał: Blacha stalowa. Pręt stalowy. Służy do zawieszania uchwytów odciągowych na powierzchniach płaskich np. ścianach budynków. Fx kn Fy kn S401 Uchwyt hakowy z płytą M12 4,5 2,1 0,50 S401 S401/M16 Uchwyt hakowy z płytą M16 7,5 3,5 0,55 23

26 Uchwyt hakowy na sztycę. Materiał: Pręt stalowy. Płaskownik stalowy. Nakrętka. Służy do zawieszania uchwytów odciągowych na sztycach budynków. Fx kn Fy kn S40 Uchwyt hakowy na sztycę 4,2 1,8 0,75 S40 Uchwyt dystansowy SPIN SPIN 351 Do mocowania kabli i przewodów na ścianach budynków stojakach, słupach itp. SPIN 350 Max. średnica przewodu Dop.obciążenie Fy/daN Element mocujący SPIN Gwóźdź 5 0,040 SPIN Śruba 6x120 z koł. 0,045 SPIN 352 SPIN Śruba M 6x90 0,040 Uchwyty U1 i U2 U 100 U 200 Służą do mocowania kabla i rur o średnicach mm oraz 45-70mm na powierzchniach płaskich lub innych np. ściany budynków, konstrukcje stalowe, wnętrza szaf rozdzielczych, słupy ŻN, słupy wirowe itp. w zależności od rodzaju podstawy. Materiał: Poliamid zabarwiony na czarno, odporny na promieniowanie UV, oraz rożnego rodzaju smary i oleje. Dane techniczne: Stosowane do produkcji materiały wykazują wytrzymałość mechaniczną oraz temperaturową. Zakres obejmy Ø U100 U1 na powierzchnie płaskie mm 0,086 U200 U2 na powierzchnie płaskie mm 0,122 24

27 U1011- (Ø mm) U2011- (Ø mm) U101- (Ø mm) U201- (Ø mm) Uchwyty U1 i U2 na słupy ŻN Służą do mocowania kabla i rur o średnicach mm oraz 45-70mm na słupy ŻN. Uchwyty z odsadzeniem stosuje się w przypadku konieczności obsługi konserwacji słupów z wykorzystaniem słupołazów. W przypadku obsługi konserwacji z wykorzystaniem zwyżek, ogólne zastosowanie znajdują uchwyty bez odsadzenia. Materiał: Poliamid zabarwiony na czarno, odporny na promieniowanie UV oraz zmienne warunki atmosferyczne. Dane techniczne: Stosowane do produkcji materiały wykazują bardzo dużą wytrzymałość mechaniczną oraz temperaturową. Typ Zakres obejmy Ø U101 Uchwyt U1 zodsadzeniem mm 0,63 U1011 Uchwyt U1 bez odsadzenia mm 0,47 U1021- (Ø mm) U2021- (Ø mm) U102- (Ø mm) U202- (Ø mm) U102 U1021 Uchwyt U1 z odsadzeniem podwójny Uchwyt U1 bez odsadzenia podwójny mm mm 0,94 0,79 U1022 Uchwyt U1 z odsadzeniem potrójny mm 1,25 U1023 Uchwyt U1 bez odsadzenia potrójny mm 1,10 U201 Uchwyt U2 zodsadzeniem mm 0,78 U2011 Uchwyt U2 bez odsadzenia mm 0,56 U202 Uchwyt U2 z odsadzeniem podwójny mm 1,09 U2021 Uchwyt U2 bez odsadzenia podwójny mm 1,02 U1023- (Ø mm) U2023- (Ø mm) U1022- (Ø mm) U2022- (Ø mm) U2022 U2023 Uchwyt U2 zodsadzeniempotrójny Uchwyt U2 bez odsadzenia potrójny mm mm 1,40 1,47 25

28 Uchwyt U1 na słup wirowany Uchwyt U103 stosowany jest do mocowania kabla o średnicach 25 do 46 mm na słupach okrągłych za pomocą taśmy stalowej. Uchwyt U2 na słup wirowany Uchwyt U203 stosowany jest do mocowania kabla o średnicach 45 do 70 mm na słupach okrągłych za pomocą taśmy stalowej. U103- (Ø mm) U203- (Ø mm) Uchwyt U1 na słup wirowany podwójny Uchwyt U1031 służy do mocowania 2 kabli o średnicy mm ułożonych na słupach okrągłych. Uchwyt mocowany jest do słupa za pomocą stalowej taśmy nierdzewnej. Uchwyt U2 na słup wirowany podwójny Uchwyt U2031 służy do mocowania 2 kabli o średnicy mm ułożonych na słupach okrągłych. Uchwyt mocowany jest do słupa za pomocą stalowej taśmy nierdzewnej. U1031- (Ø mm) U2031- (Ø mm) Uchwyt U1 na słup wirowany potrójny Uchwyt U1032 służy do mocowania 3 kabli o średnicy mm ułożonych na słupach okrągłych. Uchwyt mocowany jest do słupa za pomocą stalowej taśmy nierdzewnej. Uchwyt U2 na słup wirowany potrójny Uchwyt U2032 służy do mocowania 3 kabli o średnicy mm ułożonych na słupach okrągłych. Uchwyt mocowany jest do słupa za pomocą stalowej taśmy nierdzewnej. U1032- (Ø mm) U2032- (Ø mm) Uchwyt U1 na słup wirowany Uchwyt U103T stosowany jest do mocowania kabla o średnicach 25 do 46 mm na słupach okrągłych za pomocą taśmy stalowej. Uchwyt U2 na słup wirowany Uchwyt U203T stosowany jest do mocowania kabla o średnicach 45 do 70 mm na słupach okrągłych za pomocą taśmy stalowej. Typ Zakres obejmy Ø U103 Uchwyt U1 na słup wirowany mm 0,59 U203 Uchwyt U2 na słup wirowany mm 0,66 U1031 Uchwyt U1 na słup wirowany podwójny mm 0,88 U103T- (Ø mm) U203T- (Ø mm) U1032 U2031 Uchwyt U1 na słup wirowany potrójny Uchwyt U2 na słup wirowany podwójny mm mm 1,30 1,10 U2032 Uchwyt U2 na słup wirowany potrójny mm 1,51 U103T Uchwyt U1 na słup wirowany mm 0,59 U203T Uchwyt U2 na słup wirowany mm 0,66 26

29 Wysięgnik lampy Służą do zawieszania opraw oświetlenia ulicznego na słupach wirowanych, słupach ŻN oraz powierzchniach płaskich np. ścianach budynków. W201 Na zamówienie produkujemy wszystkie typy wysięgników wg. zamówienia klienta. Wymiary W20 Wysięgnik lampy krótki 0,5 m x 0,5 m kąt 105º 4,6 W201 Wysięgnik lampy długi 1mx0,5m kąt 105º 7,0 Wysięgnik Wo-1, Wo-2 Wysięgniki Wo-1 i Wo-2 służą do mocowania lamp oświetlenia ulicznego do boku słupów wirowanych typu E pod przewodami. Wo-1 Wo-2 Wysięgnik Wo-4, Wo-5 Wysięgniki Wo-4 i Wo-5 służą do mocowania lamp oświetlenia ulicznego na wierzchołku słupów wirowanych typu E nad przewodami. Wo-4 Wo-5 Uchwyt do wysięgnika przyścienny Służą do mocowania wysięgników do opraw ulicznych na ścianach budynków lub innych płaskich powierzchniach za pomocą śrub rozporowych. Uchwyty wykonane są ze stali Sts3. Cynkowane ogniowo lub galwanicznie W10 W10 Uchwyt do wysięgnika przyścienny 1,31 27

30 Uchwyt do wysięgnika słupowy Służą do mocowania wysięgników do opraw ulicznych na słupach ŻN, ścianach budynków itp. Wszystkie uchwyty wykonane są ze stali Sts3. Cynkowane ogniowo lub galwanicznie. W101 Uchwyt do wysięgnika słupowy L-200 0,51 W101 W102 Uchwyt do wysięgnika słupowy L-250 0,66 Uchwyt do wysięgnika izolowany Służą do mocowania wysięgników do opraw ulicznych na słupach ŻN, ścianach budynków itp. Uchwyty posiadają odsadzenie umożliwiające pracę z użyciem słupołazów, wkładka teflonowa izoluje wysięgnik od słupa dzięki czemu nie zachodzi konieczność stosowania dodatkowego uziemienia wysięgnika. Wykonane są ze stali Sts3. Cynkowane ogniowo lub galwanicznie. W103 Uchwyt dowysięgnika izolowany 1,38 W103 Uchwyt do wysięgnika słupowy Służą do mocowania wysięgników do opraw ulicznych na wierzchołkach słupów ŻN. Wszystkie uchwyty wykonane są ze stali Sts3. Cynkowane ogniowo lub galwanicznie. Szerokość słupa W104 Uchwyt do wysięgnika wierzchołkowy na ŻN 150 mm W104W Uchwyt do wysięgnika wierzchołkowy na ŻN 100 mm W104 W1041 Uchwyt do wysięgnika wierzchołkowy na ŻNrozkraczny Montaż na klinie 28

31 Uchwyt do wysięgnika na słup wirowany na taśmę. Służą do mocowania wysięgników do opraw ulicznych na słupach wirowanych za pomocą taśmy stalowej. Uchwyty wykonane są ze stali Sts3. Cynkowane ogniowo lub galwanicznie. W1051 Uchwyt do wysięgnikanasłupwirowany (nataśmę) 0,92 W1051 Uchwyt do wysięgnika na słup wirowany Służą do mocowania wysięgników do opraw ulicznych na słupach wirowanych. Stosowane najczęściej w przypadku montowania wysięgników długich lub kilko ramiennych. Øobejmy (od do) W105 Uchwyt do wysięgnikanasłup wirowany (obejma) mm 3,10 W1052 W1052 Uchwyt do wysięgnikanasłup wirowany (obejma) mm 2,20 Uchwyt do wysięgnika wierzchołkowy na słup wirowany Służą do mocowania wysięgników do opraw ulicznych na wierzchołkach słupów wirowanych. Średnica słupa W106 Uchwyt do wysięgnikawierzchołkowy na słup wirowany 218 mm 4,80 W106 W1061 Uchwyt do wysięgnikawierzchołkowy na słup wirowany 173 mm 3,90 29

32 Izolator nasadowy N-80 Izolator szpulowy S-80/2 N-80 S-80/2 Izolatory niskiego napięcia stojące mocowane są na trzonach hakowych THS lub szeklach TKS. Trzon okręca się pakułami konopnymi nasyconymi minią i nakręca się na niego izolator. Izolatory szpulowe niskiego napięcia mocuje się za pomocą uchwytów wyposażonych w sworzeń przetykany przez izolator i zabezpieczany zawleczką. Uchwyt słupa wirowanego z hakiem M16; M20 Służą do zawieszania uchwytów odciągowych i przelotowych mocujących samonośne przewody izolowane na słupach wirowanych nie posiadających otworów. Øobejmy (od do) S50 Uchwyt słupa wirowanego z hakiem M mm 1,72 S50 S502 S504 Uchwyt słupa wirowanego z hakiem M20 Uchwyt słupa wirowanego z hakiem M mm mm 1,92 0,98 S506 Uchwyt słupa wirowanego z hakiem M mm 1,17 Uchwyt słupa wirowanego narożny M16;M20 Służą do zawieszania uchwytów odciągowych i przelotowych mocujących samonośne przewody izolowane na słupach wirowanych nie posiadających otworów. Najczęściej znajduje zastosowanie w przypadku wykonywania dwóch lub więcej odgałęzień z jednego słupa. Øobejmy (od do) S501 S501 S503 Uchwyt słupa wir. narożny z hakiem M16 Uchwyt słupa wir. narożny z hakiem M mm mm 2,12 2,52 S505 Uchwyt słupa wir. narożny z hakiem M mm 1,28 S507 Uchwyt słupa wir. narożny z hakiem M mm 1,57 Obejma do uchwytów słupa wirowanego. Obejmy służą do mocowania uchwytów słupa wirowanego, konstrukcji mocnych lub poprzeczników PP. Wyposażone są w dwie śruby z nakrętkami. Cynkowane ogniowo. Øobejmy (od do) O3 Obejma do uchwytów słupa wirowanego mm 1,00 O3 O1 Obejma do uchwytów słupa wirowanego mm 0,69 30

33 Konstrukcja mocna Konstrukcje mocne KM stosowane są do mocowania izolatorów typu S-80 i S-115 na słupach okrągłych. Øobejmy (od do) Izolator KM-1 Konstrukcja mocna mm TK/C-80 2,62 KM-1 KM-2 KM-3 Konstrukcja mocna Konstrukcja mocna mm mm TK/C-115 TK/C-80 3,47 2,62 KM-4 Konstrukcja mocna mm TK/C-115 3,47 KM-5 Konstrukcja mocna mm TK/C-80 3,27 KM-6 Konstrukcja mocna mm TK/C-115 4,12 KM-7 Konstrukcja mocna mm TK/C-80 3,14 KM-8 Konstrukcja mocna mm TK/C-115 3,99 KM-9 Konstrukcja mocna mm TK/C-80 5,01 KM-10 Konstrukcja mocna mm TK/C-115 6,71 KM-9 Szekla ramka TKS Trzony kabłąkowe przeznaczone są do mocowania na konstrukcjach wsporczych porcelanowych izolatorów szpulowych w liniach napowietrznych do 1 kv. K30 Szekla - ramka TKS S-80 1,4 K30 K301 Szekla - ramka TKS S-115 2,4 Trzon hakowy THS Trzony hakowe służą do mocowania izolatorów stojących na konstrukcjach wsporczych w liniach elektroenergetycznych o napięciu znamionowym do 1 kv. K201 Trzon hakowy L-200 THS N-80 0,83 K20 K20 Trzon hakowy L-250 THS N-80 0,95 31

34 Zaciski pętlicowe Stosowane są w odciąganych zawieszeniach gołych przewodów Al i stalowo aluminiowych z możliwością wykonania odgałęzień przewodem AL. Z303 Z3031 Z3032 Z3033 Zacisk pętlicowy Zacisk pętlicowy Zacisk pętlicowy Zacisk pętlicowy ,06 0,13 0,30 0,62 Z3031 Zacisk śrubowo kabłąkowy Zaciski śrubowo kabłąkowe służą do łączenia dwóch przewodów aluminiowych lub stalowo - aluminiowych, do zamykania pętli na izolatorach stojących i uchwytach odciągowych kabłąkowych (półrolka). Min.siła wyślizg kn 2411 Zacisk śrubowo kabłąkowy , Zacisk śrubowo kabłąkowy , Zacisk śrubowo kabłąkowy , Wieszak śrubowo - kabłąkowy Wieszaki śrubowo-kabłąkowe stosowane są do przelotowego lub odciągowego zawieszania łańcuchów izolatorowych na konstrukcjach wsporczych. Wyskość (h) Dł.gwintu (l) Obciąż.niszcz (kn) , ,

35 Uchwyt odciągowo kabłąkowy (półrolka) Uchwyty odciągowo-kabłąkowe służą do zawieszania odciągowego na izolatorach wiszących przewodów aluminiowych lub stalowo-aluminiowych. Zast. do przewodów o średnicy (mm) Obciąż.niszcz (kn) , Łącznik dwuuchowy Do łączenia różnych elementów osprzętu. Obciąż.niszcz (kn) 3532 Łącznik dwuuchowy skręcony 160 0, Łącznik dwuuchowy płaski 300 0,80 Łącznik dwurzędowy orczykowy Łącznik orczykowy dwurzędowy przeznaczony jest do łączenia izolatorów wiszących w łańcuchy dwurzędowe linii napowietrznych. Obciąż.niszcz (kn) Łącznik dwurzędowy orczykowy 160 7, Łącznik przedłużający jednowidlasty Służą do budowy łańcuchów izolatorowych w liniach napowietrznych. Obciąż.niszcz (kn) 3837 Łącznik przedłuż. jednowidlasty L , Łącznik przedłuż. jednowidlasty L , Łącznik przedłuż. jednowidlasty L-320 Łącznik przedłuż. jednowidlasty L ,36 6,96 33

36 Klin wierzchołkowy KSW Służą do łączenia ze sobą słupów ŻN rozkracznych. Najczęściej stosowane na skraju linii, załamaniach lub jako zakończenie linii energetycznej. Cynkowane ogniowo. K10 K10 Klin wierzchołkowy 24,6 Rozpora słupa ŻN Służą do łączenia ze sobą słupów ŻN. Najczęściej stosowane na skraju linii, załamaniach lub jako zakończenie linii energetycznej. Cynkowane ogniowo. K101 K101 Rozpora słupa ŻN 18,2 Poprzecznik krańcowy, przelotowy Trzon kabłąk. PN-1 PN-2 Poprzecznik narożny słupa pojedynczego dla załomu 120º-180º TK/C-80 TK/C ,6 17,8 PK-1 PN-3 PN-4 PNb-1 PNb-2 Poprzecznik narożny słupa pojedynczego dla załomu 90º-120º Poprzecznik narożny słupa bliźniaczego dla załomu 90º-180º TK/C-80 TK/C-115 TK/C-80 TK/C ,1 21,8 18,2 23,9 PNp-1 PNp-2 Poprzecznik narożny słupa podwójnego dla załomu 90º-180º TK/C-80 TK/C ,1 25,1 PK-1 PK-2 Poprzecznik krańcowy słupa pojedynczego, bliźniaczego i podwój. TK/C-80 TK/C ,6 20,4 PKb-1,PKp-1 PKb-2,PKp-2 Poprzecznik krańcowy słupa bliźniaczego i podwójnego TK/C-80 TK/C ,7 17,9 PP-1 Poprzecznik przelotowy obejma O1 izolator N80 3,70 PP-2 Poprzecznik przelotowy obejma O1 izolator N95 4,10 PP-3 Poprzecznik przelotowy obejma O3 izolator N80 3,80 PP-1 PP-4 Poprzecznik przelotowy obejma O3 izolator N95 4,20 34

37 Konstrukcja przelotowa Konstrukcja przeznaczona do zawieszania przewodów gołych na słupach wirowych w ustawieniu przelotowym Średnica Kp-1 N-80 Konstrukcjaprzelotowanaobejme ,11 KP-2 N-95 Konstrukejaprzelotowanaobejme ,21 Kp-3 N-80 Konstrukcjaprzelotowanaobejme ,21 Kp-4 N-95 Konstrukcjaprzelotowanaobejme ,31 Kp-1 Kłódka energetyczna Izolator wsporczy wnętrzowy, służy do izolowania szyn w instalacjach rozdzielczych o napięciu do 1 kv i częstotliwości sieci do 100Hz. Montaż: Śruby mocujące powinny być wkręcane na głębokość 14mm. Zalecany moment dokręcania 10Nm. K62 K621 K62 K621 Kłódka energetyczna Kluczyk kłódki energetycznej / złączy kablowych 0,25 0,04 Daszek na sztycę Wykonany z tworzywa sztucznego odpornego na promienie UV. Zabezpiecza przed dostawaniem się wody, mocowany na sztycach przyłączy (rur 1,5 i 2 cala) prowadzących przewody do wewnątrz budynku. K61 35

38 Izolator wsporczy Izolator wsporczy wnętrzowy, służy do izolowania szyn w instalacjach rozdzielczych o napięciu do 1 kv i częstotliwości sieci do 100Hz. Montaż: Śruby mocujące powinny być wkręcane na głębokość 14mm. Zalecany moment dokręcania 10Nm. K60 K60 Izolator wsporczy Napięcie znamionowe 1kV Wytrzymałość mechaniczna 4kN Średnica Gwintu M10 0,03 Taśma stalowa / Klamerka Taśma stalowa wraz z klamerkami służy do trwałego montażu elementów uzbrojenia słupów. Wykonana jest ze stali nierdzewnej a jej krawędzie są tępe. Taśma pakowana jest w obudowach z tworzywa sztucznego lub obudowach kartonowych, które umożliwiają łatwe odcinanie określonych odcinków taśmy. Wymiary T207 K207 T207 K207 Taśma stalowa Klamerka 20x0,7 w krążkach po 50mb Opakowanie 100 szt. 0,115 /m 0,015 /szt Końcówka elastyczna Osłona izolacyjna zabezpieczająca końce przewodów. Końcówki wykonane są z gumy, montaż odbywa się poprzez wciśnięcie jej na koniec przewodu. OE1 OE2 OE3 OE4 OE1 OE2 OE3 Końcówka osłon. Końcówka osłon. Końcówka osłon. Średnica mm Ø3-6mm Ø7-10mm Ø9-14mm Średnica mm² mm² mm² Długość ,002 0,003 0,006 OE4 Końcówka osłon. Ø mm mm² 42 0,012 Złączki izolowane Do łączenia żył przewodów izolowanych (AsXSn) o tym samym przekroju. Po zaciśnięciu, złączki nie wymagają dodatkowego ich izolowania. Przekrój przewodu Szczęki Kolor złączki MJPT 16 16/16 E173 niebieski 0,03 MJPT 16 ; 95 MJPT 25 MJPT 35 MJPT 50 25/25 35/35 50/50 E173 E173 E173 pomarańczowy czerwony żółty 0,03 0,03 0,04 MJPT 70 70/70 E173 biały 0,05 MJPT 95 95/95 E173 szary 0,06 36

39 Naprężarka do taśmy stalowej Stosowana do zaciskania oraz ucinania taśmy stalowej. Główne zastosowanie przy słupach wirowanych lub słupach które nie posiadają otworów na standardowe śruby hakowe itp. Max siła kn N207 Naprężarka do taśmy stalowej 10 2,00 N207 Żabka Stosowana do układania linii napowietrznych w momencie ich montowania na słupach lub ścianach budynków. Max średnica przewodu N218 N2181 N218 N2181 Żabka Żabka 2/4x16-70mm² 1x16-95mm² 2,3 1,3 Krętlik Stosowana do układania linii napowietrznych najczęściej w momencie rozwijania przewodów z bębnów lub układania ich na słupach w celu odprężenia przewodu. Max siła kn N219 Krętlik 10 0,5 N219 37

40 Klucz czołowy do zacisków Stosowany do przytrzymania zacisku w momencie dokręcania kluczem dynamometrycznym lub sześciokątnym. Części chwytne kluczy są izolowane co pozwala na prace pod napięciem. Zastosowanie N220 Klucz czołowy do zacisków Do wszystkich zacisków 0,12 N220 Klucz sześciokątny (imbusowy) Stosowany do dokręcania śrub zacisków w momencie instalowania ich na liniach napowietrznych. Części chwytne kluczy są izolowane co pozwala na prace pod napięciem. Rozmiar mm N221 Klucz sześciokątny (imbusowy) 6 0,09 N221 Klucz dynamometryczny Stosowany do dokręcania śrub zacisków w momencie instalowania ich na liniach napowietrznych tam gdzie wymagana jest określona siła docisku. Części chwytne kluczy są izolowane co pozwala na prace pod napięciem. Rozmiar mm Moment dokręcania (Nm) N222 Klucz dynamometryczny 1/2" ,90 N222 Nasadki do klucza dynamometrycznego Nasadki są przystosowane do wykonywania prac pod napięciem. Rozmiar Gniazdo N223 Nasadka /2" 0,06 N223 N224 N225 N226 N224 N225 Nasadka 17 Nasadka /2" 1/2" 0,10 0,16 N226 Nasadka imbusowa (6 ) imbusowa 6 1/2" 0,08 38

41 Kliny rozdzielające Służą do rozdzielenia wiązki przewodów w celu zamontowania zacisku lub uchwytu końcowego. N228 Kliny rozdzielające 0,11 N228 Opończa izolowana Służą do rozwijania przewodów podczas ich rozwieszania na słupach. Przekrój przewodu mm² N229 Opończa izolowana 2x16-4x70 0,20 N229 PC481 M6D Zestaw zwierający i uziemiający przewody Zaciski przebijające izolację zgniazdemprzyłączeniowym Służy do wykonywania pomiarów, czasowego poboru prądu lub w celu zwarcia i uziemienia przewodów linii. Wymiary MaT Zestaw do uziemienia linii izolowanej 10 mb 2,13 MaT M6D Zestaw zwierający przewody izolowane 6gniazd 1,20 PC 481 Zacisk przeb. z gniazd. przyłączeniowym ,18 39
