1 OSMO Instrukcja szybkiego uruchomienia V

2 Wprowadzenie Osmo jest stabilizowanym, ręcznym uchwytem kardanowym, łatwym do przenoszenia i zapewniającym profesjonalne parametry pracy. Jest wyposażony w kamerę, mogącą wykonywać ostre zdjęcia orozdzielczości 12 MP i rejestrować stabilne nagrania wideo o rozdzielczości do 4K. Z boku rękojeści można przymocować mobilne urządzenie i wyświetlać na nim, na żywo, obraz filmowy przesyłany szybkim łączem WiFi Silnik przechyłu wzdłużnego 2 Gniazdo Micro USB 3 Silnik panoramujący 4 Blokada osi panoramowania 5 Blokada przegubu kardanowego 6 Kontrolka LED stanu systemu 7 Wyłącznik zasilania 8 Przycisk nagrywania 9 Uchwyt urządzenia mobilnego 10 Przycisk migawki 11 Manipulator 12 Kontrolka LED stanu kamery 13 Silnik przechyłu poprzecznego 14 Kamera

Z boku rękojeści można przymocować mobilne urządzenie i wyświetlać na nim, na żywo, obraz filmowy przesyłany szybkim łączem WiFi.

3 Szczeliny wentylacyjne 16 Filtr UV 17 Gniazdo karty Micro SD 18 Pokrywa akumulatora 19 Otwór na linkę zabezpieczającą 20 Uchwyt rozetkowy 21 Spust 22 Wejście zewnętrznego mikrofonu 23 Mikrofon wbudowany

4 Dane techniczne Rękojeść Wymiary Masa (z akumulatorem) (61,8 x 48,2 x 161,5 mm) 201 g Stabilizowany uchwyt kardanowy Model Zenmuse X3 Masa 221 g Moc wyjściowa (z kamerą) Statyczna: 9 W; Dynamiczna: 11 W Zakres drgań kątowych ±0,03 Mocowanie Rozłączalne Kontrolowany zakres ruchu Przechylenie wzdłużne: -35 do +135 Panoramowanie: ±320 Przechylenie boczne: ±30 Mechaniczny zakres ruchu Przechylenie wzdłużne: -90 do +150 Panoramowanie: ±330 Przechylenie boczne: -50 do +90 Maks. kontrolowana prędkość 120 /s Kamera Model X3/FC350H Matryca światłoczuła Sony Exmor R CMOS; 1/2.3 Efektywna liczba pikseli: 12,40 mln (łączna liczba pikseli: 12,76 mln) Obiektyw Pole widzenia 94 / 20 mm (odpowiednik formatu 35 mm) f/2.8 Ogniskowa: 3.5 m (Zakres ostrości: 1,5 m do nieskończoności) Czułość wg ISO (wideo); (zdjęcia) Szybkość migawki elektronicznej 8s-1/8000s (do 30 s, gdy kamera jest w trybie M) Maks. wielkość obrazu 4000x3000 pikseli Tryby fotograficzne Zdjęcie pojedyncze Zdjęcia seryjne: 3/5/7 klatek Auto Exposure Bracketing (AEB): 3/5 klatek ze zmianą ekspozycji o 0,7 EV Zdjęcia interwałowe Fotografia poklatkowa Auto Panorama Selfie Panorama Rozdzielczość wideo UHD: 4K (4096 x 2160) 24/25p 4K (3840 x 2160) 24/25/30p 2,7K (2704 x 1520) 24/25/30p FHD: 1920 x /25/30/48/50/60/120p HD: 1280 x /25/30/48/50/60p Tryby nagrywania wideo Auto; w zwolnionym tempie Maks. szybkość transmisji wideo 60 Mbps Obsługiwane syst. plików FAT32 ( 32 GB); exfat (> 32 GB) Formaty zdjęć JPEG, DNG (RAW)

wzdłużne: -90 do +150 Panoramowanie: ±330 Przechylenie boczne: -50 do +90 Maks. kontrolowana prędkość 120 /s Kamera Model X3/FC350H Matryca światłoczuła Sony Exmor R CMOS; 1/2.

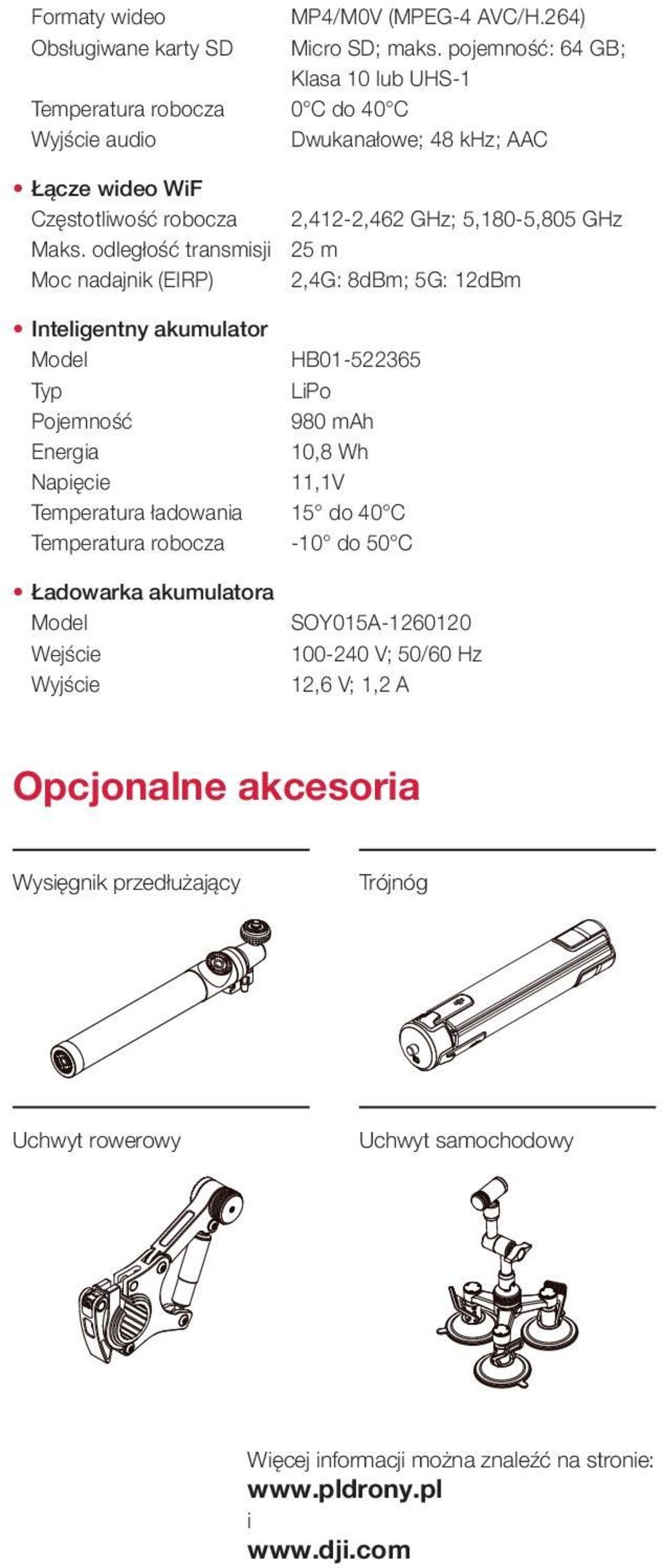

5 Formaty wideo Obsługiwane karty SD MP4/M0V (MPEG-4 AVC/H.264) Micro SD; maks. pojemność: 64 GB; Klasa 10 lub UHS-1 Temperatura robocza 0 C do 40 C Wyjście audio Dwukanałowe; 48 khz; AAC Łącze wideo WiF Częstotliwość robocza 2,412-2,462 GHz; 5,180-5,805 GHz Maks. odległość transmisji 25 m Moc nadajnik (EIRP) 2,4G: 8dBm; 5G: 12dBm Inteligentny akumulator Model HB Typ LiPo Pojemność 980 mah Energia 10,8 Wh Napięcie 11,1V Temperatura ładowania 15 do 40 C Temperatura robocza -10 do 50 C Ładowarka akumulatora Model SOY015A Wejście V; 50/60 Hz Wyjście 12,6 V; 1,2 A Opcjonalne akcesoria Wysięgnik przedłużający Trójnóg Uchwyt rowerowy Uchwyt samochodowy Więcej informacji można znaleźć na stronie: i

odległość transmisji 25 m Moc nadajnik (EIRP) 2,4G: 8dBm; 5G: 12dBm Inteligentny akumulator Model HB01-522365 Typ LiPo Pojemność 980 mah Energia 10,8 Wh Napięcie 11,1V Temperatura

6 1. Instalacja aplikacji DJI GO W App Store lub Google Play znaleźć aplikację DJI GO, po czym zainstalować ją na swoim urządzeniu mobilnym. DJI GO działa w systemach ios 8.0 i Android lub nowszych. 2. Przygotowanie akumulatora Przed pierwszym uruchomieniem całkowicie naładować akumulator. Akumulator włożyć w sposób pokazany na rysunku. Poziom naładowania akumulatora Wysoki Niski Czas ładowania: ok. 1 godz. Po zakończeniu ładowania kontrolka LED świeci na zielono.

Przygotowanie akumulatora Przed pierwszym uruchomieniem całkowicie naładować akumulator.

7 3. Zamontowanie urządzenia mobilnego Rozłożyć ramiona Wyregulować nakładki Włożyć jedną stronę 1 3 Włożyć drugą stronę 2 Wyciągnąć na zewnątrz Ustawić pod właściwym kątem Należy sprawdzić, czy urządzenie mobilne jest pewnie zamontowane.

stronę 2 Wyciągnąć na zewnątrz Ustawić pod właściwym kątem

8 4. Odblokowanie mechanizmu kardanowego Obrócić silnik przechyłu wzdłużnego 2. Obrócić silnik przechyłu poprzecznego 3 3. Blokadę osi panoramowania przesunąć w górę Dla uniknięcia uszkodzenia kamery poszczególne czynności wykonywać w podanej wyżej kolejności. Silniki obrócić tylko tyle, by je poluzować. 5. Połączenie z aplikacją DJI GO Włączenie zasilania: Wyłącznik przesunąć w dół. Ponowne przesunięcie w dół > uśpienie Pociągnięcie w dół i przytrzymanie przez 1,5 s > wyłączenie zasilania OSMO_XXXXXX Włączyć sieć WiFi w urządzeniu mobilnym i połączyć się z OSMO_XXXXXX Domyślne hasło: DJI GO App Włączyć aplikacją i dotknąć Enter Camera View (przejdź do obrazu z kamery) Internet Jeżeli uchwyt Osmo jest używany pierwszy raz, trzeba go aktywować. Wymaga to połączenia się z Internetem.

Połączenie z aplikacją DJI GO Włączenie zasilania: Wyłącznik przesunąć w dół.

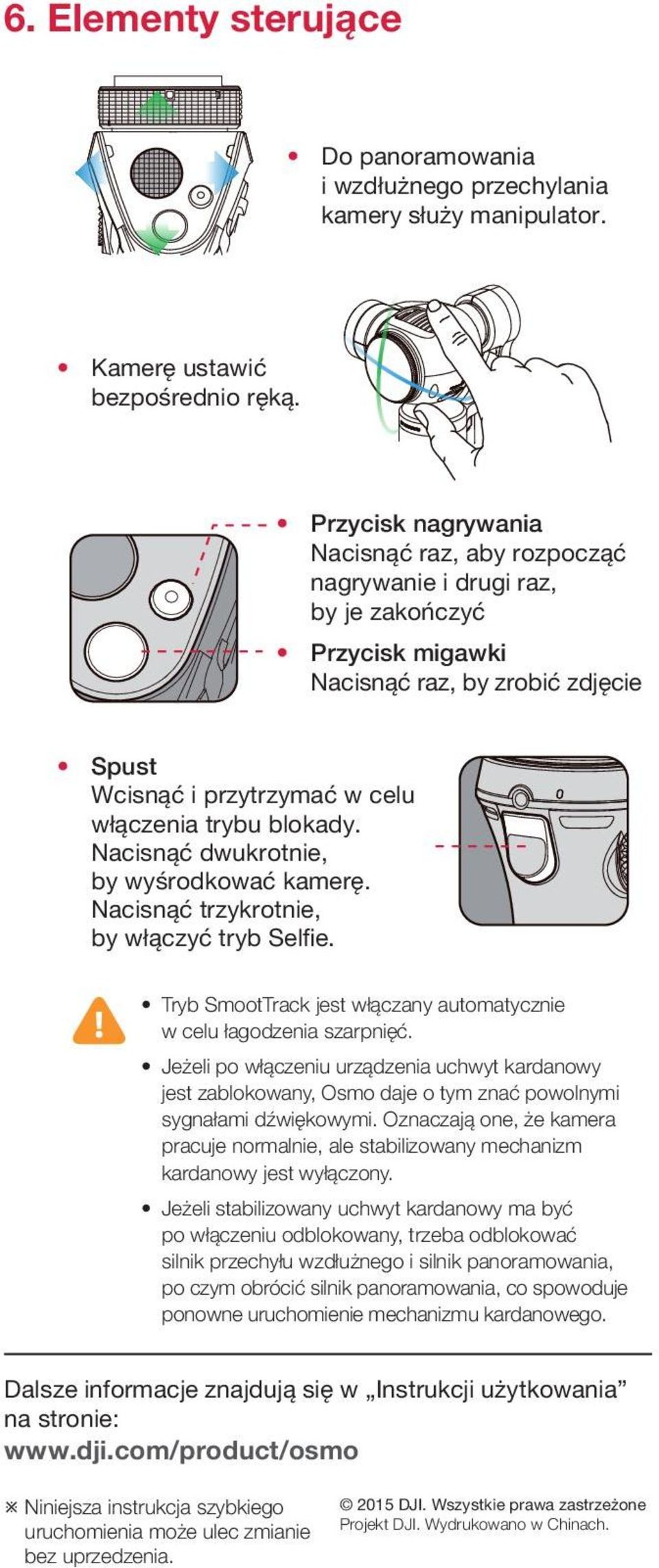

9 6. Elementy sterujące Do panoramowania i wzdłużnego przechylania kamery służy manipulator. Kamerę ustawić bezpośrednio ręką. Przycisk nagrywania Nacisnąć raz, aby rozpocząć nagrywanie i drugi raz, by je zakończyć Przycisk migawki Nacisnąć raz, by zrobić zdjęcie Spust Wcisnąć i przytrzymać w celu włączenia trybu blokady. Nacisnąć dwukrotnie, by wyśrodkować kamerę. Nacisnąć trzykrotnie, by włączyć tryb Selfie. Tryb SmootTrack jest włączany automatycznie w celu łagodzenia szarpnięć. Jeżeli po włączeniu urządzenia uchwyt kardanowy jest zablokowany, Osmo daje o tym znać powolnymi sygnałami dźwiękowymi. Oznaczają one, że kamera pracuje normalnie, ale stabilizowany mechanizm kardanowy jest wyłączony. Jeżeli stabilizowany uchwyt kardanowy ma być po włączeniu odblokowany, trzeba odblokować silnik przechyłu wzdłużnego i silnik panoramowania, po czym obrócić silnik panoramowania, co spowoduje ponowne uruchomienie mechanizmu kardanowego. Dalsze informacje znajdują się w Instrukcji użytkowania na stronie: Niniejsza instrukcja szybkiego uruchomienia może ulec zmianie bez uprzedzenia DJI. Wszystkie prawa zastrzeżone Projekt DJI. Wydrukowano w Chinach.

Nacisnąć dwukrotnie, by wyśrodkować kamerę. Nacisnąć trzykrotnie, by włączyć tryb Selfie. Tryb SmootTrack jest włączany automatycznie w celu łagodzenia szarpnięć.

10 OSMO Importer/Dystrybutor w Polsce: Nerlo Data sp. z o.o. Sp. k. Ul. Ryżowa Warszawa
